Огляд і тестування неттопа Shuttle DS47

07-08-2014

В даному матеріалі ми розглянемо пристрій компанії Shuttle, яка на даний момент спеціалізується на випуску міні-комп'ютерів і моноблоків різного призначення. Вона була заснована в 1983 році з головним представництвом на Тайвані.

Серед ключових її заслуг варто відзначити випуск першого комерційно успішного SFF-комп'ютера. Даний термін тепер розшифровується як Small Form Factor, але цей акронім придуманий сторонніми виробниками, які також випускають комп'ютери даного форми-фактора. З самого початку ж ця фраза звучала як Shuttle Form Factor, що говорить сама за себе.

До переваг компанії належить потужний науково-дослідний центр, у який входять близько 200 інженерів. Усі пристрої основані тільки на високоякісних компонентах відомих виробників. Важливо відзначити, що Shuttle не тільки займається складанням комп'ютерів, але й самостійно випускає материнські плати до них.

Shuttle DS47

Неттоп Shuttle DS47 є універсальним рішенням, який може використовуватися в якості домашньої системи, офісного або промислового ПК (системи цифрових вивісок, POS-термінали, системи автоматизації, медичне обладнання та т.п.). Цьому сприяє висока якість виготовлення, необхідний рівень продуктивності та широкий набір зовнішніх інтерфейсів. Давайте ж ближче познайомимося з настільки цікавим пристроєм.

Специфікація неттопа Shuttle DS47:

Виробник

Shuttle

Модель

DS47

Процесор

Intel Celeron 847: 2 ядра (2 потоки), базова частота - 1100 МГц, кеш-пам'ять 3-го рівня – 2 МБ, TDP – 17 Вт

Чіпсет

Intel NM70 Express

Підтримка пам'яті

2 x DDR3 SO-DIMM-слоти 1066 / 1333 МГц з підтримкою до 16 ГБ пам'яті

Графічний адаптер

Intel HD Graphics: частота ядра – 350 МГц (макс. до 800 МГц); обсяг відеопам'яті розширюється динамічно за рахунок оперативної

Дискова підсистема

1 х SATA 6 Гбіт/с

Відсіки для накопичувачів

1 х 2,5" (внутрішній, з підтримкою пристроїв товщиною від 9,5 до 12 мм)

Оптичний привід

-

Кард-рідер

Вбудований, з підтримкою карт пам'яті SD, SDHC і SDXC

Слоти розширення

1 х mini-PCIe (встановлений модуль Wi-Fi Realtek RTL8188CE)
 1 х mini-PCIe (mSATA)

Інтерфейси

4 x USB 2.0

2 x USB 3.0

2 x COM

1 x HDMI 1.3

1 x DVI-I

2 x LAN (RJ45)

1 x вхід для мікрофона

1 x лінійний вихід/вхід для навушників

1 x гніздо для адаптера живлення

1 x чотирьохконтактний конектор для підключення зовнішньої клавіші ввімкнення живлення, клавіші скидання CMOS і роз’єм 5V DC

Мультимедіа

Динаміки

-

Аудіокодек

Realtek ALC662

Комунікаційні можливості

Мережеві адаптери

10/100/1000 Мбіт/с (Realtek RTL8111G)

Wi-Fi

mini-PCIe модуль Realtek RTL8188CE 802.11 b/g/n

HSPA

-

Блок живлення

Вихідні параметри: 19 В пост. напр., 3,42 А, 65 Вт

Вхідні параметри: 100~240 В зм. напр. при 50/60 Гц

Інше

Можливість монтування на стіну або монітор за допомогою комплектного кріплення VESA 75/100 мм

Розміри корпусу

200 x 165 x 39,5 мм

Вага

1,43 кг

Колір

Чорний

Підтримка операційних систем

Windows XP, 7, 8

Linux

Офіційна гарантія

-

Сайт виробника

Сторінка продукту

Shuttle Inc.

 Shuttle DS47

Апаратна платформа

Shuttle DS47

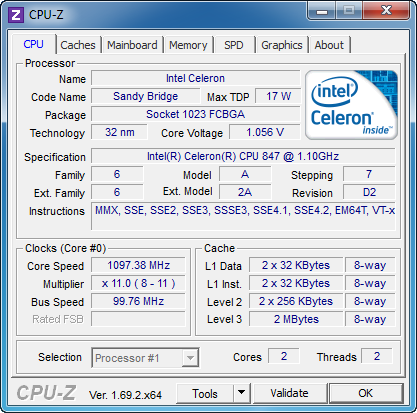

Неттоп Shuttle DS47 обладнаний вбудованим двоядерним процессором Intel Celeron 847 з номінальною тактовою частотою 1100 МГц. Під час проведення стрес-тесту значення множника CPU знаходилося на позначці «х11», а напруга в момент зняття показів була на рівні 1,056 В.

Shuttle DS47

Після переходу в режим простою частота процесора знизилася до 800 МГц при множнику «х8». Напруга на ядрі в цей час знаходилася на позначці 0,696 В.

Shuttle DS47

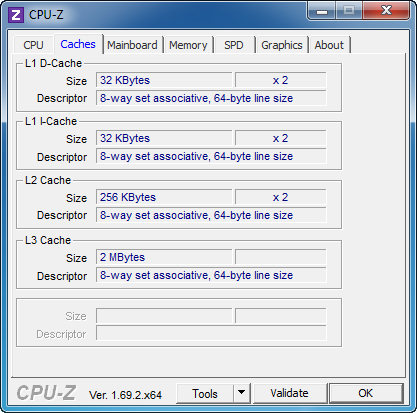

Кеш-пам'ять CPU розподіляється за наступною схемою: по 32 КБ кеш-пам'яті L1 на кожне ядро з 8-ма каналами асоціативності для кешування даних і по 32 КБ кеш-пам'яті L1 на кожне ядро з 8-ма каналами асоціативності для кешування інструкцій. Також доступно по 256 КБ кеш-пам'яті L2 на кожне ядро з 8-ма каналами асоціативності та 2 МБ загальної кеш-пам'яті L3 з 8-ма каналами асоціативності.

Shuttle DS47

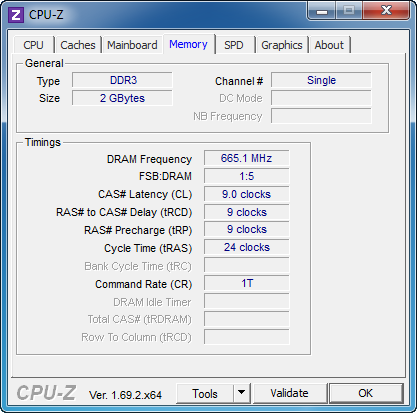

Вбудований контролер оперативної пам'яті підтримує модулі DDR3 SO-DIMM із частотою 1066 і 1333 МГц. Можливий двоканальний режим їхньої роботи, а максимально допустимий обсяг пам'яті становить 16 ГБ.

Shuttle DS47

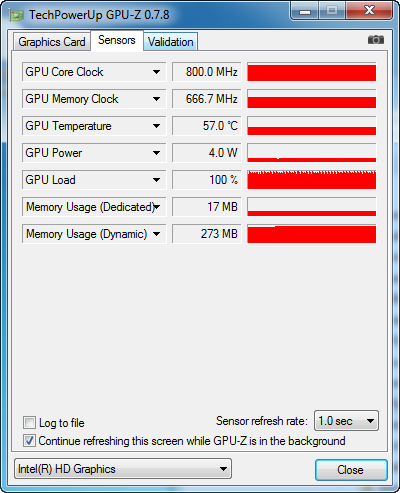

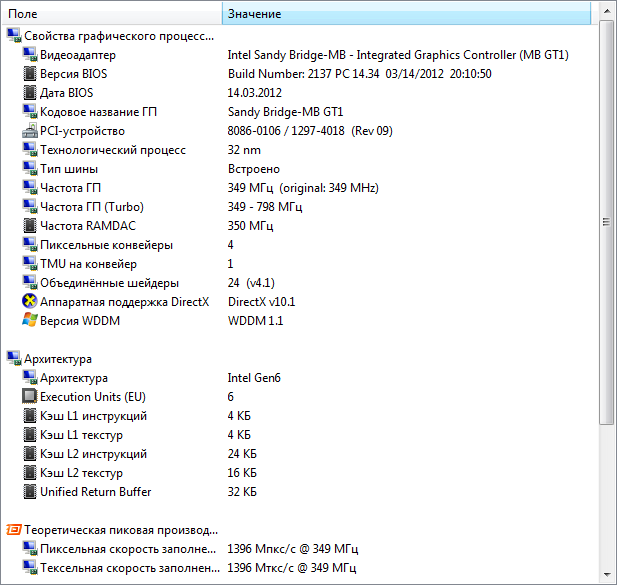

Також процесор Intel Celeron 847 обладнаний вбудованим графічним ядром Intel HD Graphics. Воно має підтримку DirectX 10.1 і працює на частоті 350 МГц у базовому режимі та може прискорюватися до 800 МГц залежно від навантаження. Додатково заявлена одночасна підтримка двох дисплеїв.

Shuttle DS47

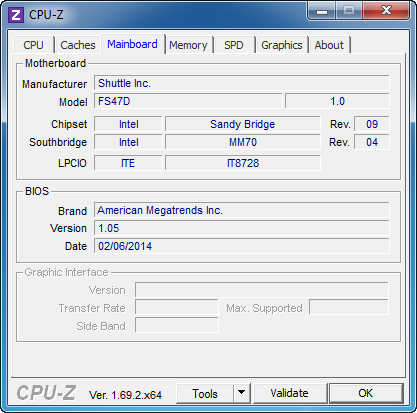

Чіпсет Intel NM70 Express, на якому основана материнська плата Shuttle Mainboard FS47, має самостійну підтримку шести портів USB 2.0, двох USB 3.0, чотирьох портів SATA (одного SATA 6 Гбіт/с і трьох SATA 3 Гбіт/с) і чотирьох слотів PCI Express 2.0.

Упаковка та комплект поставки

Shuttle DS47

Shuttle DS47 постачається в невеликій коробці зі щільного гофрованого картону. На ній присутній логотип виробника та схематичні зображення двох інтерфейсних панелей.

Shuttle DS47

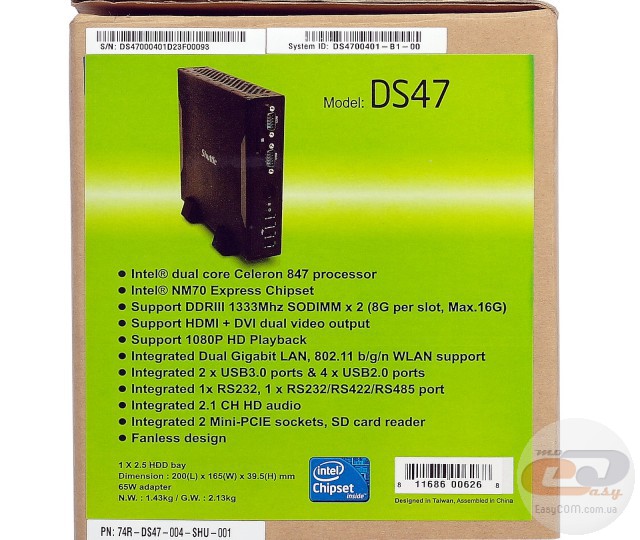

На бічній грані розташована наклейка з коротким описом ключових компонентів неттопа, його розмірів і споживаної потужності. Усі ці дані ми навели в таблиці специфікації.

Shuttle DS47

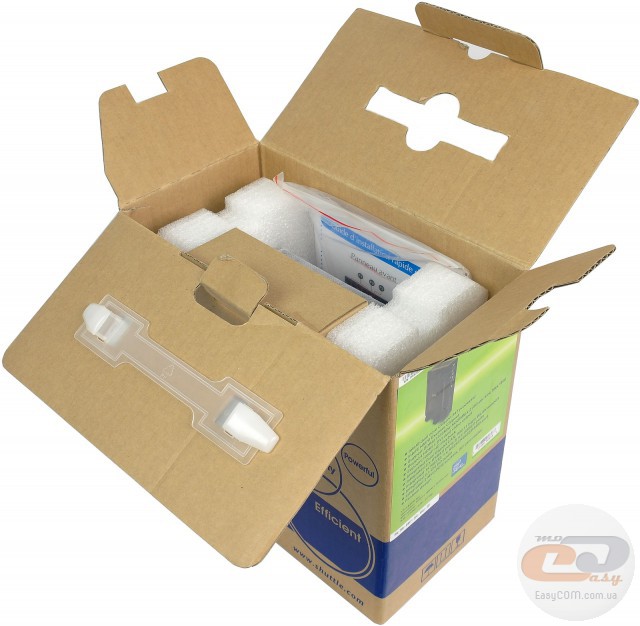

Усередині пристрій надійно упакований за допомогою м'яких ущільнювачів, які здатні захистити електронні компоненти комп'ютера при транспортуванні.

Shuttle DS47

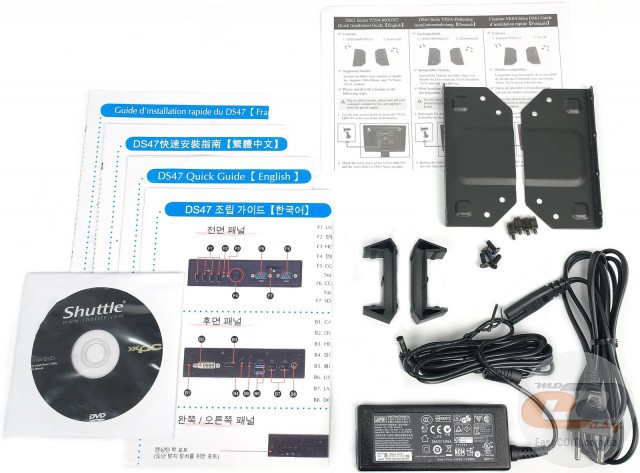

Комплект поставки Shuttle DS47 включає до свого складу:

  • кріплення VESA, а також гвинти й тримачі до нього;
  • дві прогумовані металеві ніжки для встановлення на столі;
  • мережевий кабель;
  • блок живлення;
  • диск із драйверами;
  • посібника користувача різними мовами.

Як видно, у коробці присутнє все необхідне для початку роботи з неттопом, а також для зручного його встановлення на робочому столі або кріплення на зворотну сторону монітора.

Зовнішній вигляд

Shuttle DS47

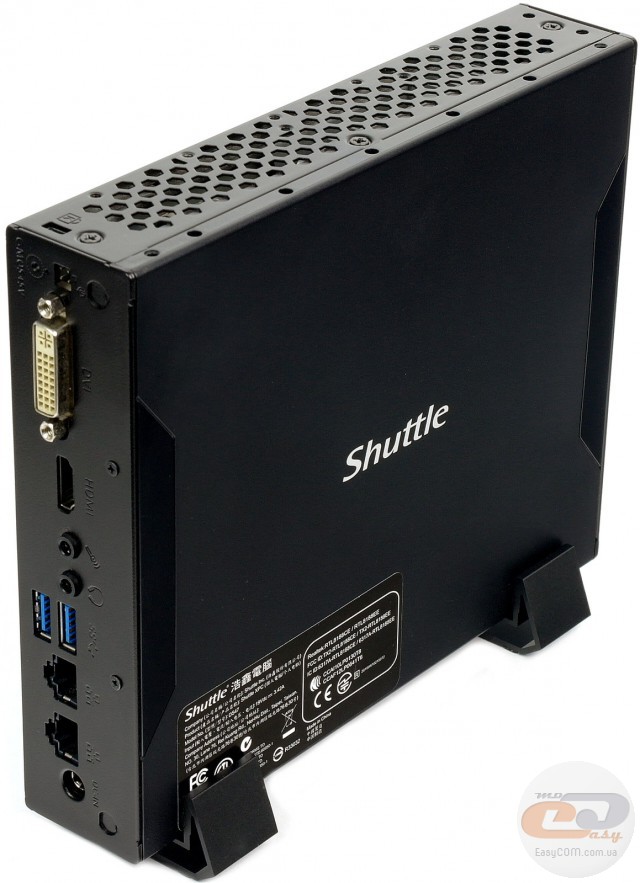

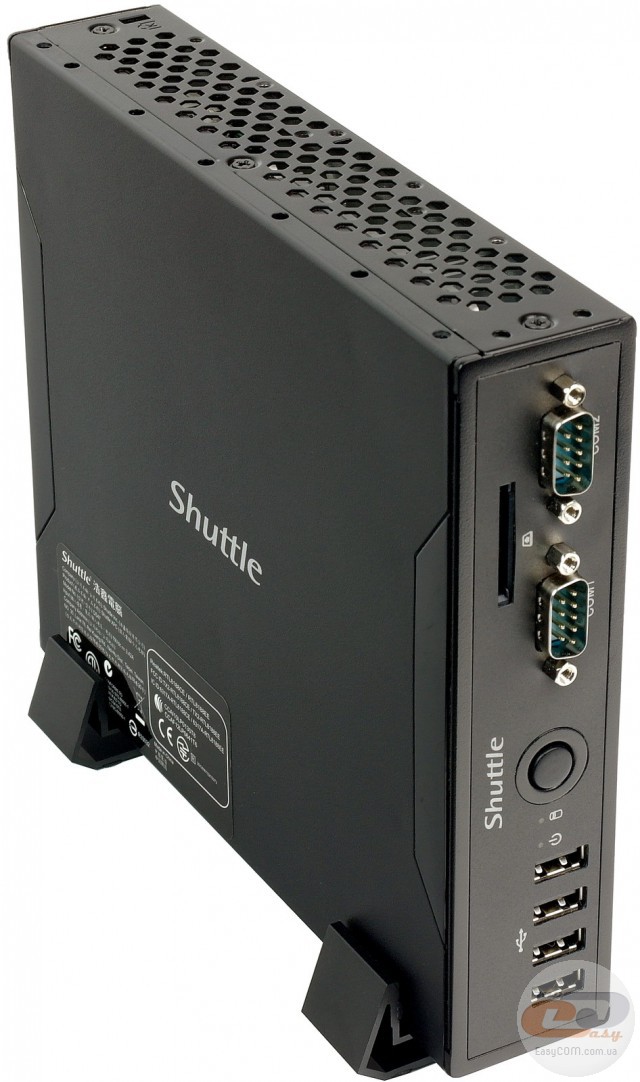

Пристрій виконаний в досить компактному металевому корпусі з габаритами 200 x 165 x 39,5 мм. Конструкція виготовлена з металу, а на деяких її сторонах нанесені логотипи виробника.

Shuttle DS47

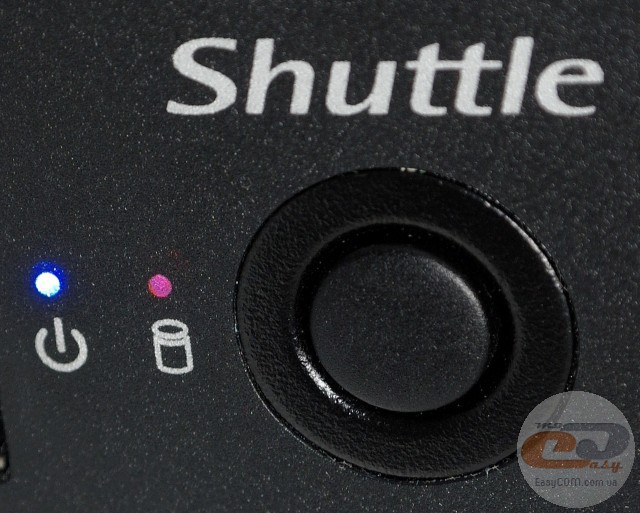

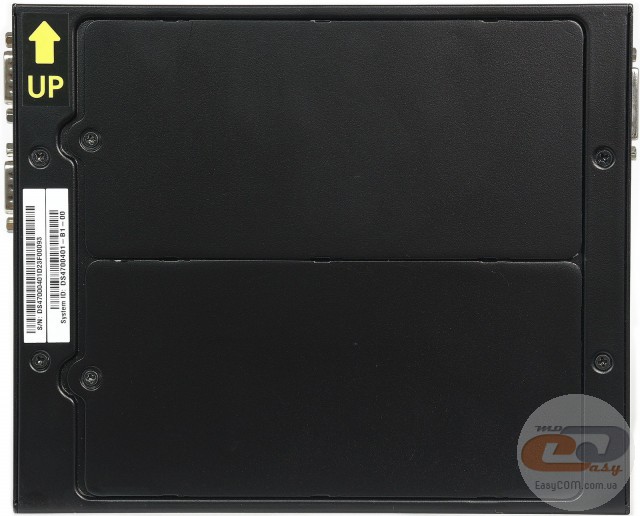

Збоку або знизу (залежно від перпендикулярного або паралельного положення пристрою відносно робочої поверхні) присутні дві кришки, знявши які можна одержати доступ до накопичувача й оперативної пам'яті.

Shuttle DS47

Shuttle DS47

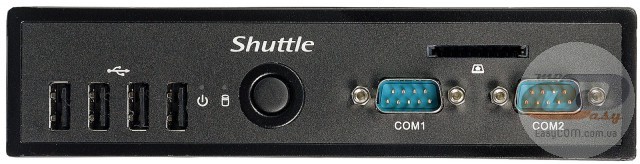

Лицьова сторона обладнана двома COM-портами (COM1 підтримує стандарти RS-232, RS-422 і RS-485, а COM2 – тільки RS-232), кард-рідером (SD, SDHC і SDXC), круглою клавішею ввімкнення живлення, світлодіодним індикатором активності жорсткого диска (червоний) і запуску комп'ютера (синій), а також чотирма портами USB 2.0.

Shuttle DS47

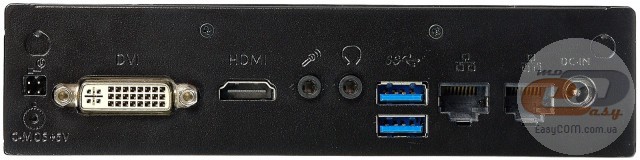

Усі інші роз’єми знаходяться на тильній інтерфейсній панелі. Тут є: чотирьохконтактний конектор для підключення зовнішньої клавіші ввімкнення живлення або скидання CMOS, порт DVI-I, інтерфейс HDMI 1.3, вхід для мікрофона, суміщений лінійний вихід і вхід для навушників, два порти USB 3.0, два мережеві інтерфейси RJ45 і роз’єм живлення.

Shuttle DS47

Shuttle DS47

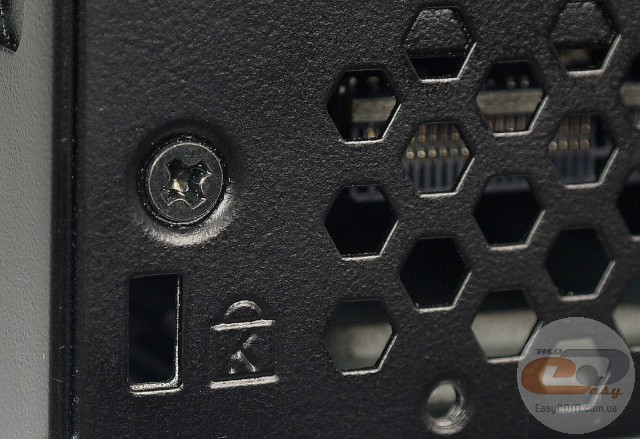

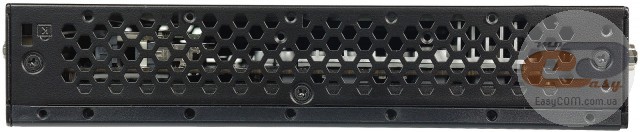

На бічних гранях знаходяться великі вентиляційні решітки та два замки Kensington, які призначені для захисту пристрою від крадіжки.

Shuttle DS47

Shuttle DS47

Shuttle DS47

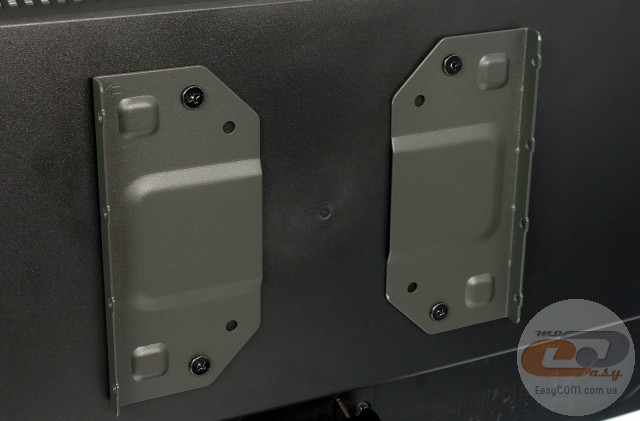

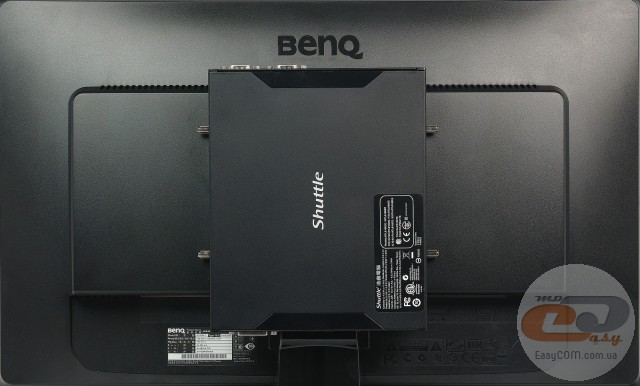

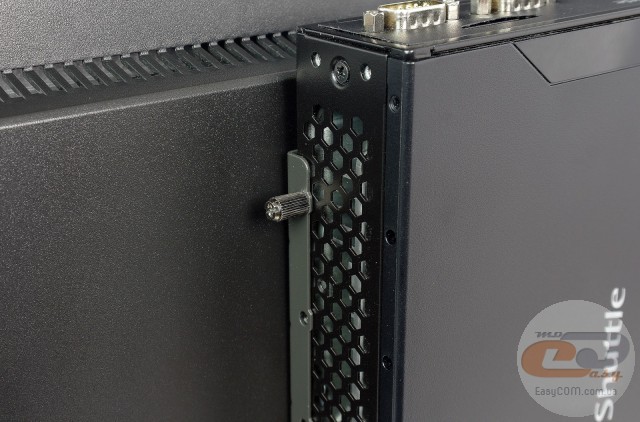

Кріплення VESA, яке входить у комплект поставки, дозволяє встановити неттоп, наприклад, на зворотну сторону монітора. Для цього спочатку потрібно пригвинтити дві металеві пластини за допомогою чотирьох гвинтів, а потім зафіксувати сам пристрій чотирма фіксаторами.

Внутрішнє компонування

Shuttle DS47

Shuttle DS47

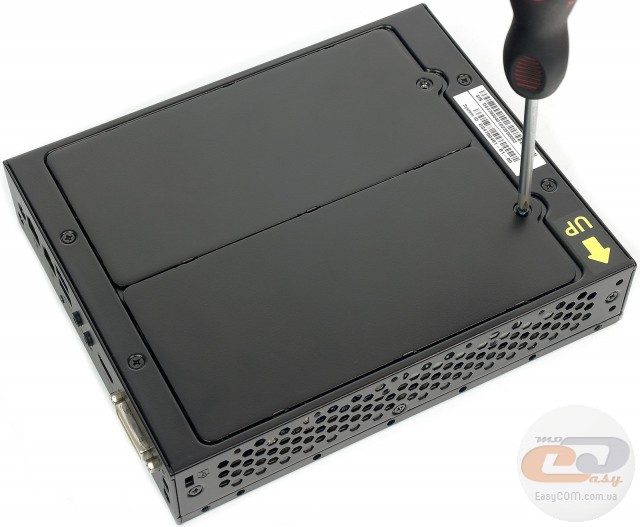

Після відкручування двох гвинтів і зняття захисних кришок, ми одержуємо доступ до внутрішніх комплектуючих. Тут на спеціальній рамці знаходиться відсік для 2,5-дюймового накопичувача (з підтримкою пристроїв товщиною від 9,5 до 12 мм), SO-DIMM-слоти для оперативної пам'яті DDR3, mSATA-роз’єм для підключення компактного накопичувача та модуль бездротових мереж Wi-Fi у роз’ємі mini-PCIe.

Shuttle DS47

Shuttle DS47

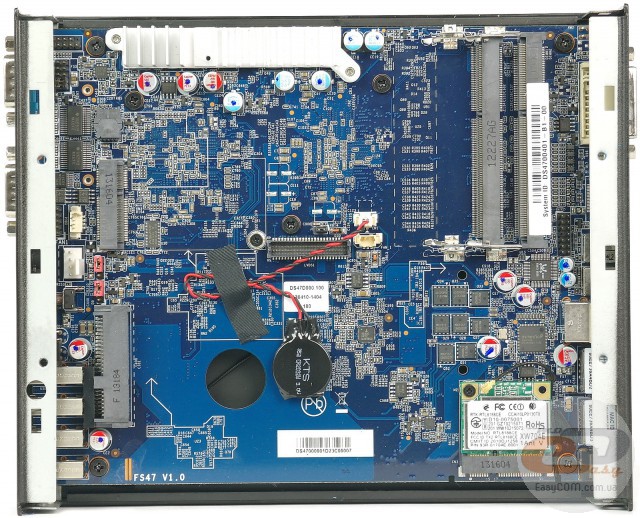

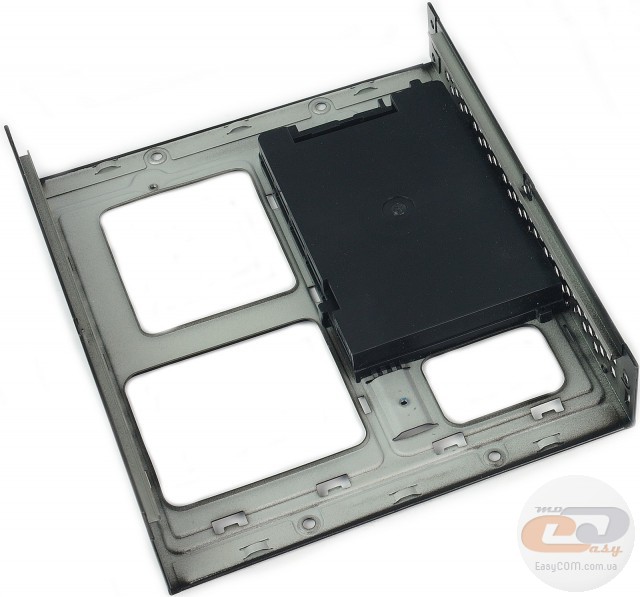

Знявши рамку з кошиком накопичувача, можна оцінити розташування всіх компонентів на материнській платі, а також одержати доступ до батарейки BIOS і додаткового 4-контактного роз’єму для підключення системного вентилятора.

Shuttle DS47

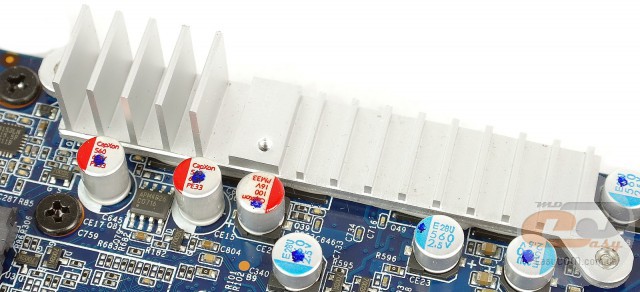

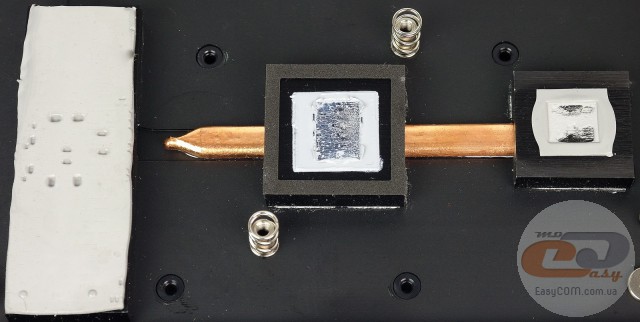

Система охолодження Shuttle DS47 є повністю безшумною та складається з двох частин. Першою з них виступає невеликий алюмінієвий радіатор, розташований на транзисторах підсистеми живлення.

Shuttle DS47

Shuttle DS47

Shuttle DS47

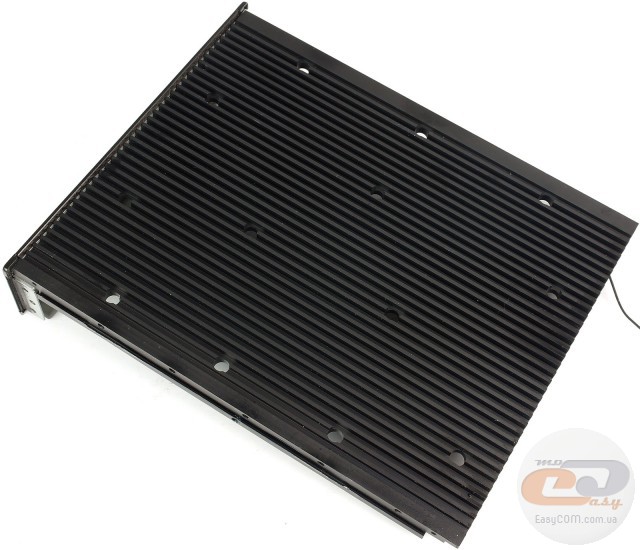

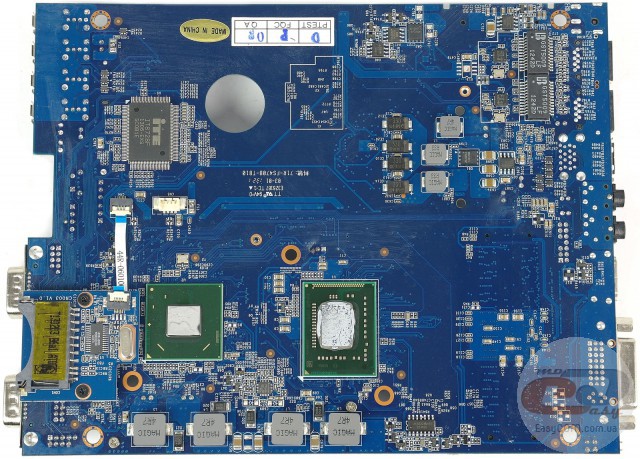

Другою частиною СО є велика алюмінієва пластина на звороті текстоліту. Вона контактує із процесором і чіпсетом за допомогою двох невеликих майданчиків, з'єднаних мідною тепловою трубкою через тонкий шар термопасти.

Shuttle DS47

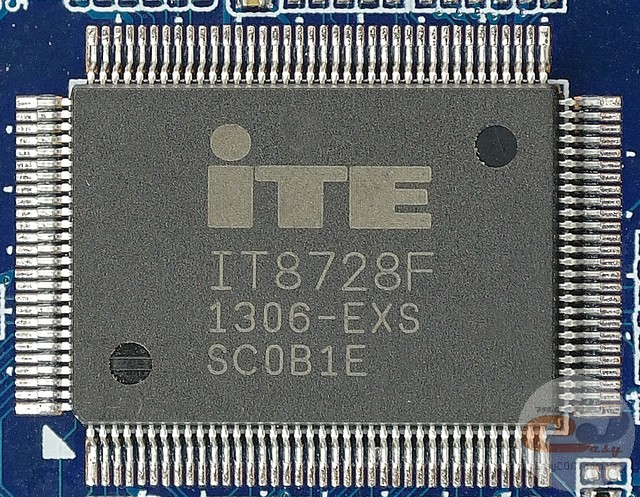

Підтримку роботи портів COM неттопа, а також функції моніторингу забезпечує мікросхема ITE IT8728F.

Shuttle DS47

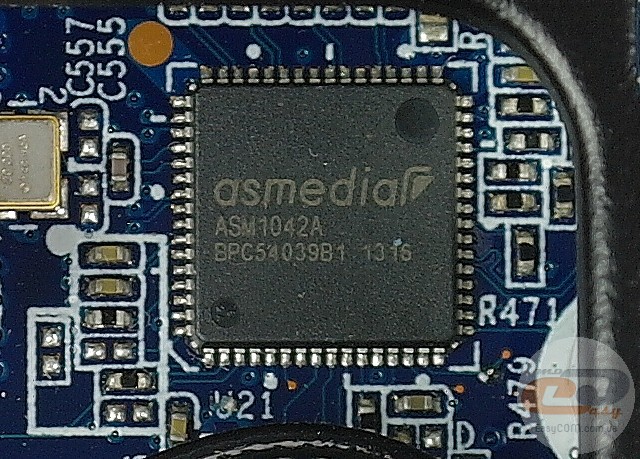

Два роз’єми USB 3.0 на інтерфейсній панелі реалізовані за допомогою контролера ASMedia ASM1042A.

Shuttle DS47

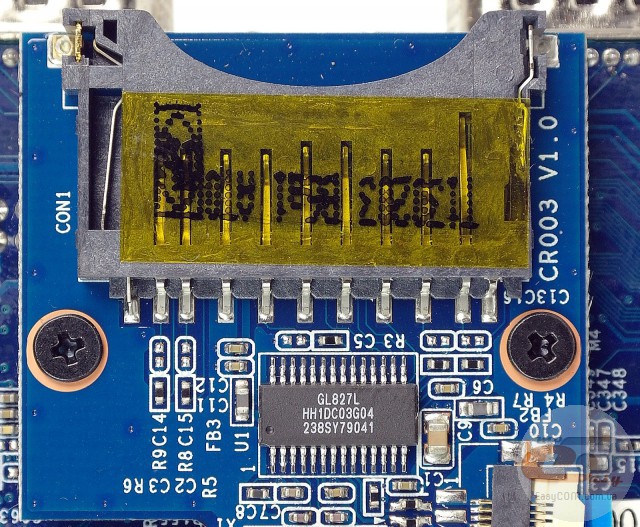

Вбудований кард-рідер функціонує під керуванням мікросхеми Genesys Logic GL827L. Вона сумісна зі специфікацією SD версії 1.0, 1.1 і 2.0, а також MMC версій 3.X, 4.0, 4.1 і 4.2.

Shuttle DS47

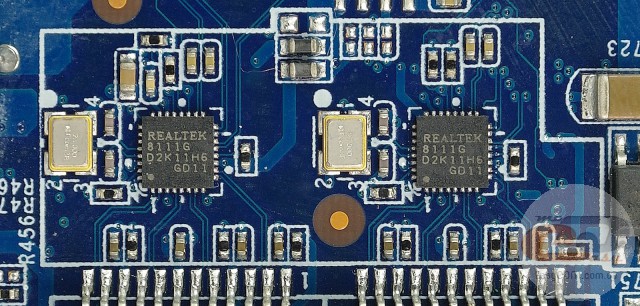

Для підтримки мережевих з'єднань використовуються два гігабітні LAN-контролери Realtek RTL8111G, які можуть працювати в режимі Teaming.

Shuttle DS47

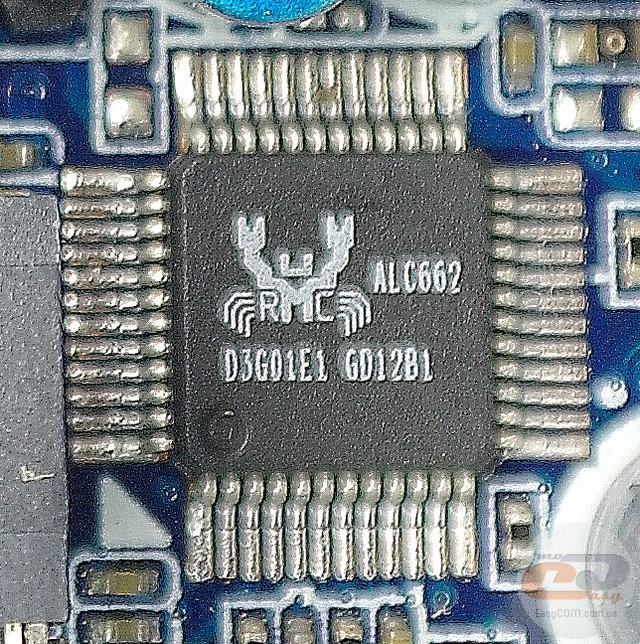

Звукова підсистема Shuttle DS47 основана на 5.1-канальному HDA-кодеку Realtek ALC662.

Shuttle DS47

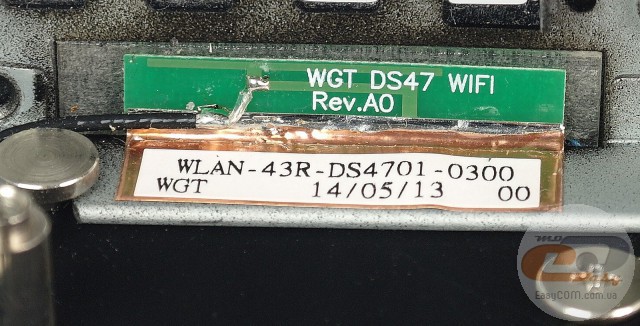

На дні корпусу, біля вентиляційної решітки, встановлена антена Wi-Fi-модуля. Таке її розташування є досить вдалим, оскільки як-небудь перекрити її в даному місці (тим самим погіршивши якість сигналу) буде досить важко.

Shuttle DS47

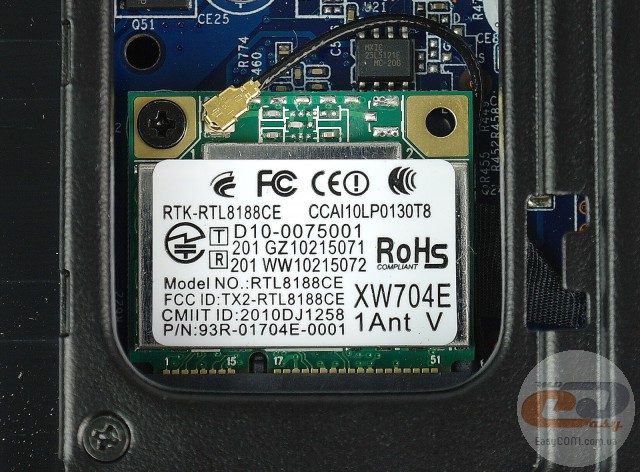

Модуль мереж Wi-Fi Realtek RTL8188CE, встановлений у слот mini-PCIe, забезпечує підтримку стандартів 802.11 b/g/n.

Shuttle DS47

Shuttle DS47

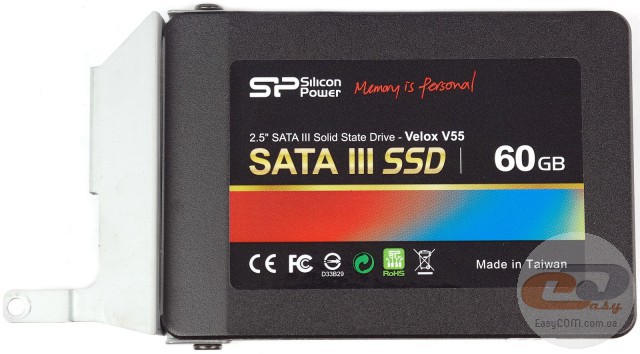

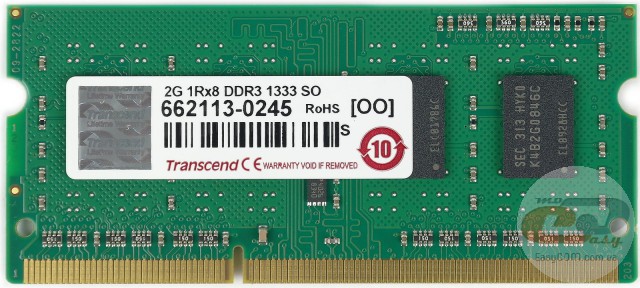

Оскільки пристрій постачається в якості barebone-системи, то для тестування Shuttle DS47 ми використовували один модуль оперативної пам'яті DDR3-1333 Transcend JM1333KSN-2G обсягом 2 ГБ і SSD-накопичувач Silicon Power Velox V55 обсягом 60 ГБ.

Блок живлення

Shuttle DS47

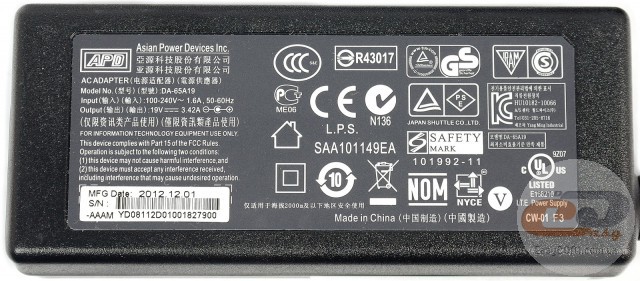

Живлення неттопа здійснюється за допомогою зовнішнього блока Asian Power Devices DA-65A19. Він має потужність 65 Вт при напрузі 19 В та силі струму 3,42 А. Враховуючи, що максимальний рівень TDP для Intel Celeron 847 не перевищує 17 Вт, то даного джерела живлення буде цілком достатньо.

BIOS

Shuttle DS47

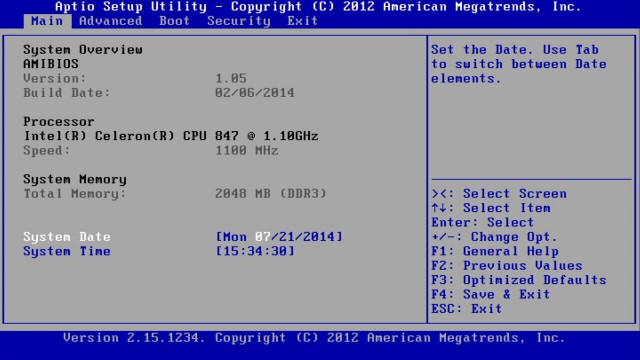

У якості попереднього завантажувача використовується BIOS Aptio від компанії American Megatrends Inc. Він обладнаний класичним і досить звичним інтерфейсом, який складається з п'яти розділів. Перша вкладка «Main» дозволяє налаштувати дату й час, а також довідатися частоту роботи процесора та обсяг встановленої оперативної пам'яті.

Shuttle DS47

Більшість налаштувань для конфігурування основних компонентів зосереджені в розділі «Advanced». Зокрема, тут є можливість змінити режим роботи слоту mini-PCIe: активувати підтримку карти розширення або SSD-накопичувача з роз’ємом mSATA.

Shuttle DS47

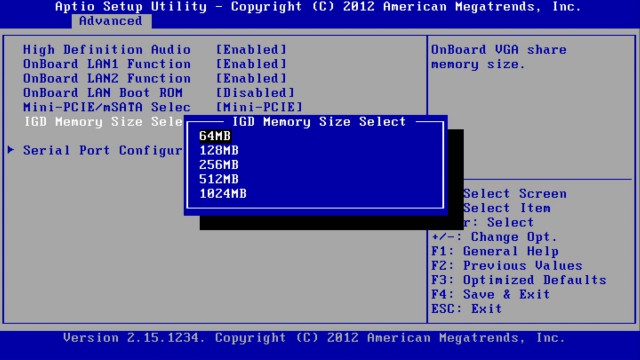

Також можна вибрати об'єм пам'яті, яка виділятиметься з оперативної під потреб графічного ядра.

Shuttle DS47

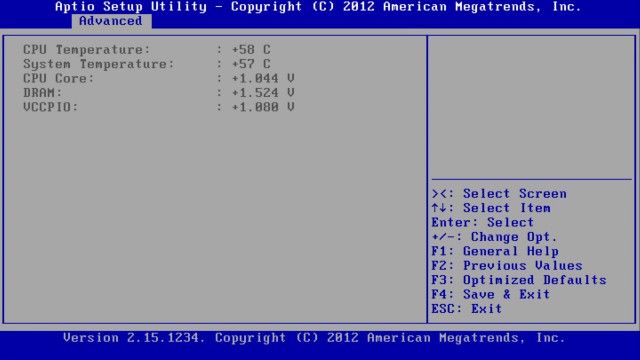

Ще тут присутній невеликий підрозділ, у якому в режимі реального часу відображаються покази датчиків температури процесора та материнської плати, а також напруга живлення основних компонентів.

Shuttle DS47

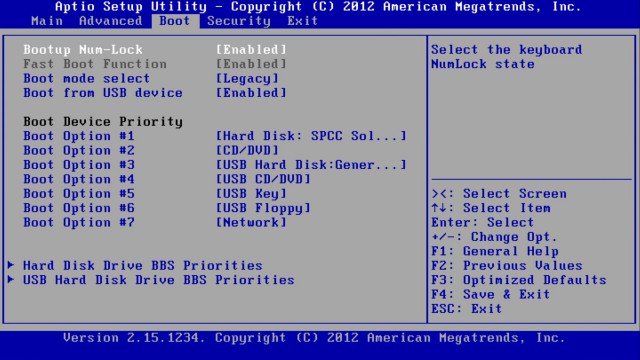

На вкладці «Boot» можна встановити послідовність завантаження пристроїв при старті системи, а також активувати режим сумісності (підрозділ «Boot mode select») з операційними системами, які не підтримують UEFI.

Тестування

Для вимірювання швидкодії ми використовували тестове обладнання з різними конфігураціями:

Материнська плата (AMD)

ASRock FM2A85X Extreme4-M

Материнські плати (Intel)

ASUS P8Z77-V PRO/THUNDERBOLT (Intel Z77, Socket LGA1155, DDR3, ATX)
ASRock Z87M OC Formula (Intel Z87, Socket LGA1150, DDR3, mATX)

Кулери

Scythe Mugen 3 (Intel Socket LGA1155/1366, AMD Socket AM3+/FM1/ FM2)
ZALMAN CNPS12X (Intel Socket LGA2011)

Оперативна пам'ять

2 х 4 ГБ DDR3-2400 TwinMOS TwiSTER 9DHCGN4B-HAWP

Пристрій відеозахоплення

AVerMedia Live Gamer Portable

 Жорсткий диск

Western Digital Caviar Blue WD10EALX, 1 ТБ, SATA 6 Гбіт/с, NCQ

 Блок живлення

Seasonic X-660, 660 Вт, Active PFC, 80 PLUS Gold, 120 мм fan

Shuttle DS47

Shuttle DS47

Shuttle DS47

Shuttle DS47

Shuttle DS47

Shuttle DS47

Shuttle DS47

Shuttle DS47

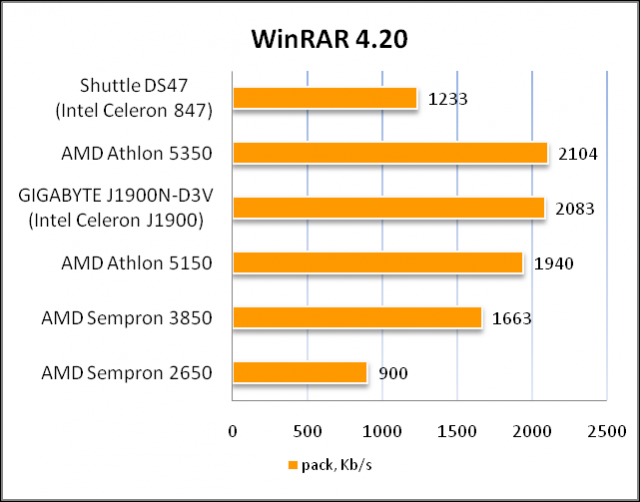

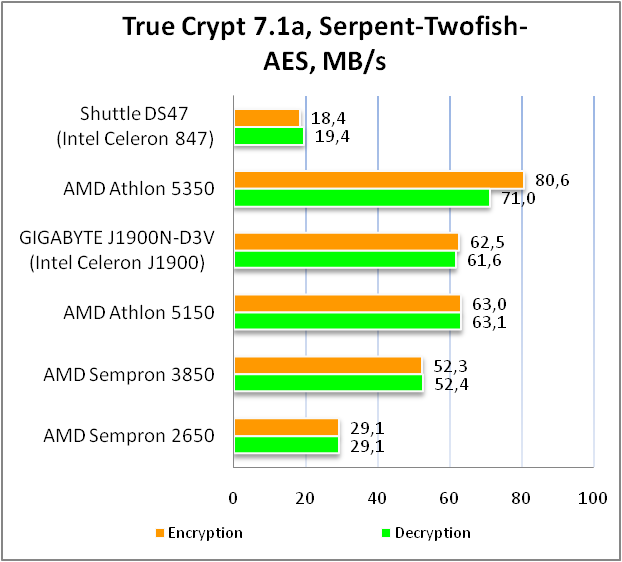

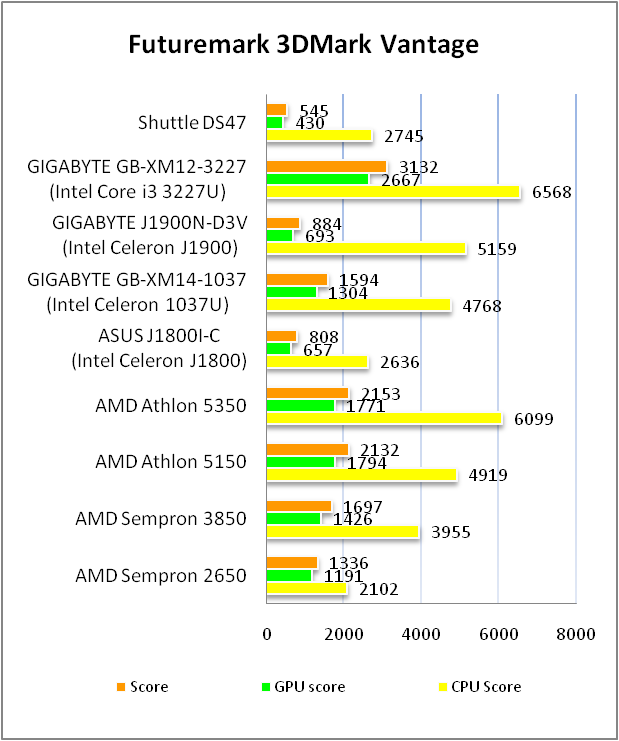

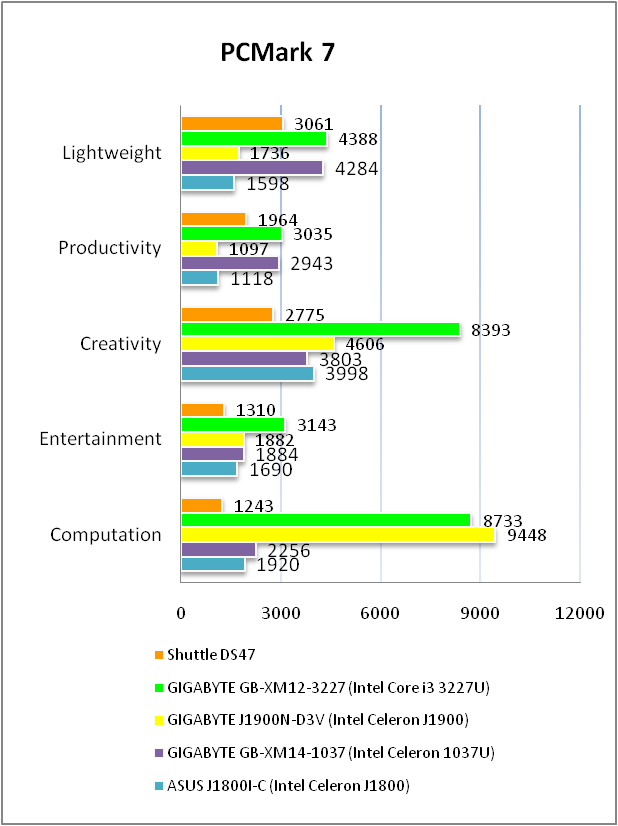

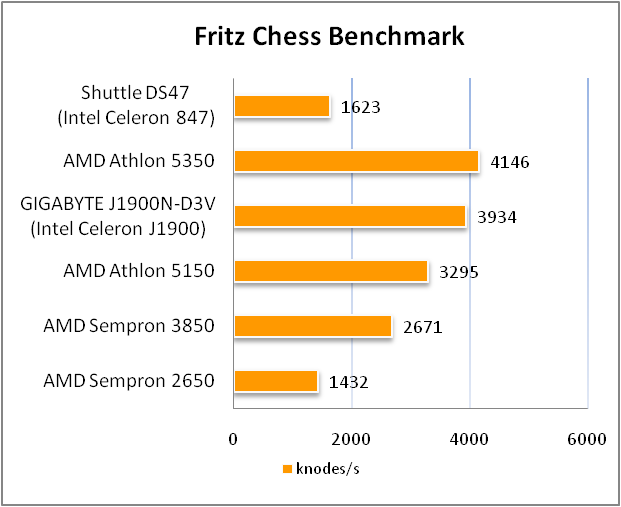

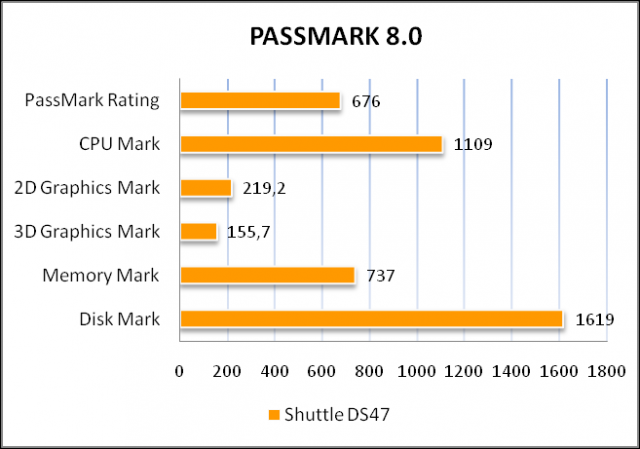

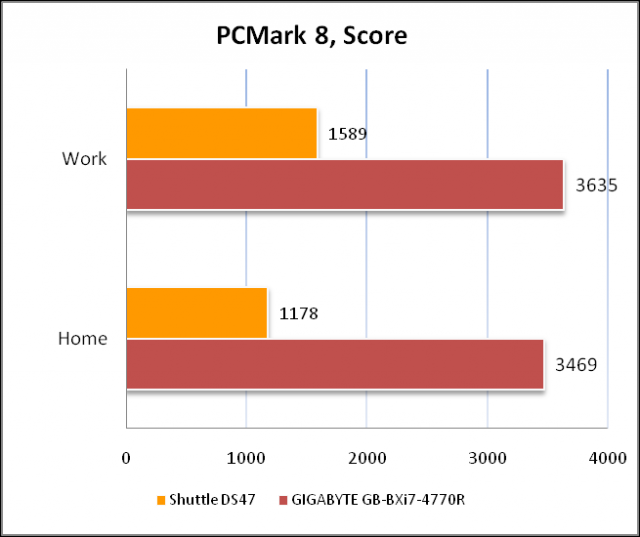

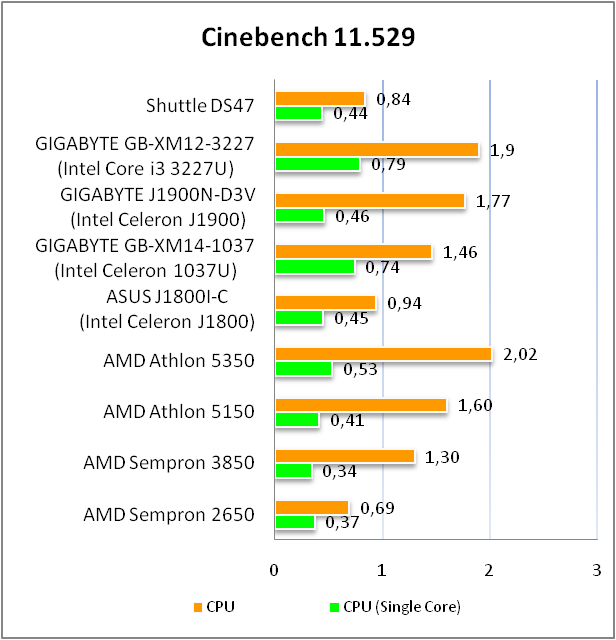

Порівняння результатів тестів продуктивності проводилося із процесорами початкового рівня, мініатюрними настільними комп'ютерами, а також з енергоефективними материнськими платами із вбудованим CPU.

Швидкодія обчислювальних ядер Intel Celeron 847 виявилася досить низькою, що чітко видно в тестах Cinebench 11.529 і Futuremark 3DMark Vantage. На цих графіках помітно, що швидкодія героя даного огляду знаходиться на рівні Intel Celeron J1800, при цьому швидкість самої графічної підсистеми в нього на 50-60% нижча. Позначається використання 32-нм мікроархітектури Intel Sandy Bridge.

Shuttle DS47

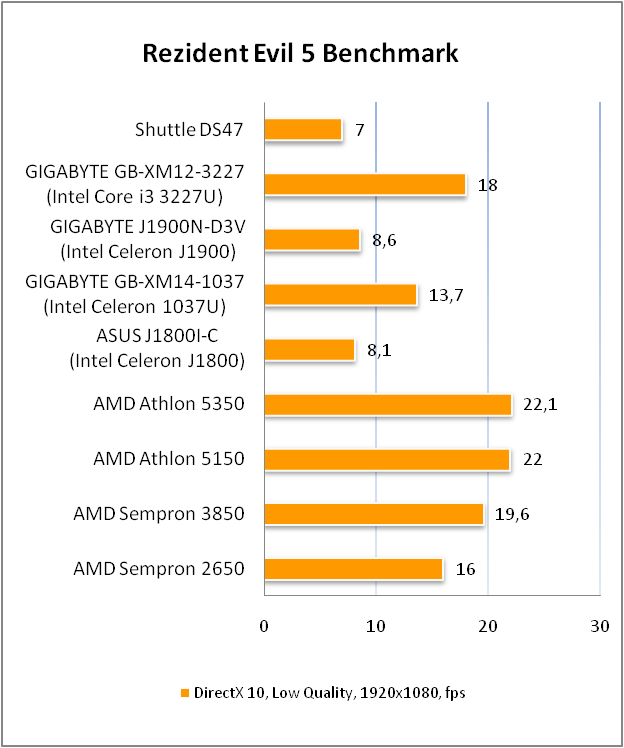

Якщо говорити про ігрові можливості тестованої моделі, то вона зможе впоратися тільки із найбільш невимогливими іграми на низьких налаштуваннях графіки та при невисокій роздільній здатності виведення зображення.

Тут варто враховувати, що Shuttle DS47 позиціонується виробником, насамперед, як універсальні медіапрогравач, тому давайте, для прикладу, дослідимо його можливості при відтворенні Full HD-відео.

Shuttle DS47

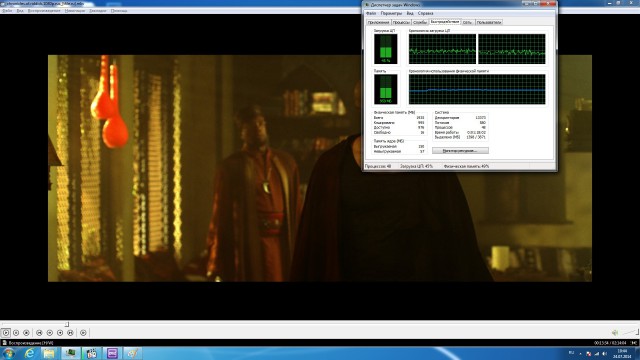

«Хроніки Ріддіка» (Відео: AVC, 16,5 Мбіт/с, 1920 x 1080, 23,98 fps; Аудіо: Dolby AC3, 48 кГц, 6-каналів)

Shuttle DS47

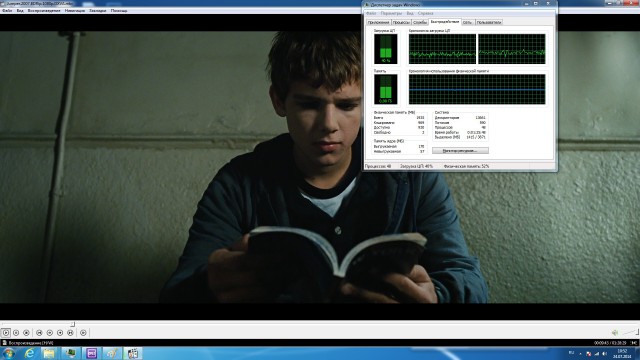

«Jumper» (Відео: AVC, 1920x816, Розмір: 9,45 ГБ, Кодек: H.264, Формат файлу: Matroska)

У підсумку він відмінно впорався з поставленим завданням, хоча завантаження процесора при відтворенні тестових файлів плеєром Media Player Classic Home Cinema з пакету кодеків K-Lite Codec Pack Mega Version 10.6.0 і було на рівні 40-45%.

Shuttle DS47

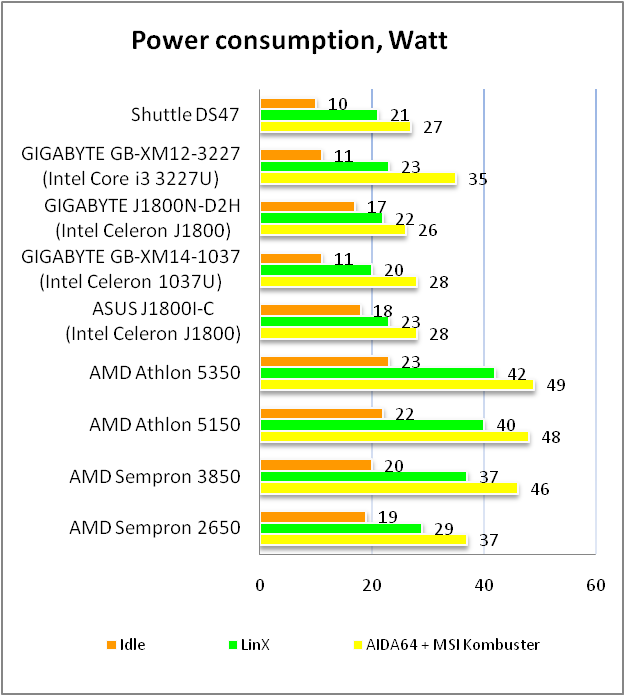

За енергоспоживанням Shuttle DS47 показав кращий результат серед усіх учасників тестування як у режимі простою (10 Вт), так і при повному навантаженні за допомогою програм AIDA64 і MSI Kombustor (27 Вт). Це дозволяє використовувати даний пристрій в режимі 24/7, не турбуючись про великі витрати електроенергії.

Тестування звукового тракту на основі кодека Realtek ALC662

Звіт про тестування в RightMark Audio Analyzer

16-bit, 44,1 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.45,

-0.32

Добре

Рівень шуму, дБ (А)

-77.8

Середньо

Динамічний діапазон, дБ (А)

77.8

Середньо

Гармонійні викривлення, %

0.117

Середньо

Гармонійні викривлення + шум, дБ (A)

-54.0

Погано

Інтермодуляційні викривлення + шум, %

0.202

Середньо

Взаємопроникнення каналів, дБ

-86.5

Відмінно

Інтермодуляції на 10 кГц, %

0.293

Середньо

Загальна оцінка



Добре

Режим роботи 24-bit, 192 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.29,

-0.45

Добре

Рівень шуму, дБ (А)

-89.9

Добре

Динамічний діапазон, дБ (А)

90.5

Дуже добре

Гармонійні викривлення, %

0.093

Середньо

Гармонійні викривлення + шум, дБ (A)

-58.2

Погано

Інтермодуляційні викривлення + шум, %

0.046

Добре

Взаємопроникнення каналів, дБ

-83.0

Дуже добре

Інтермодуляції на 10 кГц, %

0.035

Добре

Загальна оцінка



Добре

Вбудований звуковий кодек Realtek ALC662 демонструє хорошу якість звучання. Двох аналогових аудіовихідів буде достатньо, враховуючи, що новинка в першу чергу позиціонується для робочих і промислових систем. Якщо ж планується створення домашнього кінотеатру на базі багатоканальної акустики, то для виведення звуку можна використовувати кабель HDMI. Як варіант, можна подумати про придбання зовнішньої дискретної звукової карти з інтерфейсом USB.

Система охолодження, рівень шуму та температурний режим

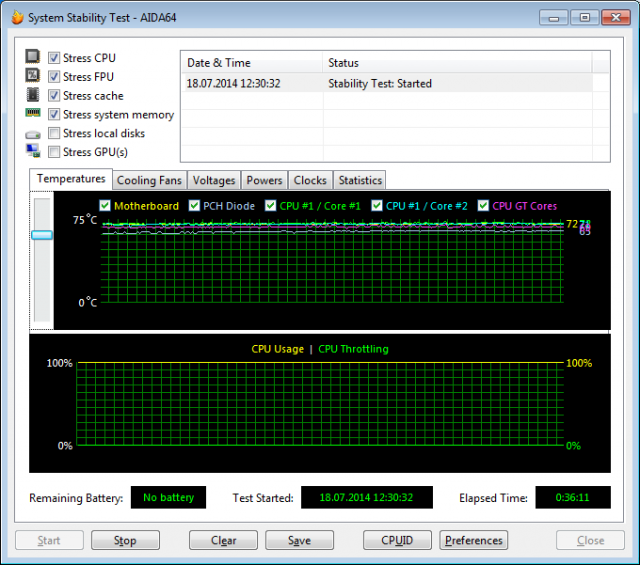

Ефективність роботи системи охолодження ми випробовували за допомогою програм AIDA64 і MSI Kombustor. Вимірювання температури проводилося при повному навантаженні, а неттоп при цьому знаходився у вертикальному положенні, встановлений на комплектних ніжках. Був зафіксований наступний рівень нагрівання: ліва сторона – 44,3°С, права сторона – 34,1°С, лицьова частина – 40,1°С, верхня грань – 48°С, задня інтерфейсна панель – 44,9°С. Як видно, найгарячішою виявилася верхня грань, оскільки вона містить велику вентиляційну решітку, через яку виходить гаряче повітря.

Shuttle DS47

Shuttle DS47

Згідно з показами датчиків, температура компонентів усередині корпусу знаходилася на рівні 72°С для процесора та 57°С для графічного ядра. Враховуючи, що система охолодження Shuttle DS47 повністю пасивна, такий рівень нагрівання є цілком прийнятним. Нагадаємо, що критична температура Intel Celeron 847 становить 100°С, тому про його перегрівання у цьому випадку можна не турбуватися.

Shuttle DS47

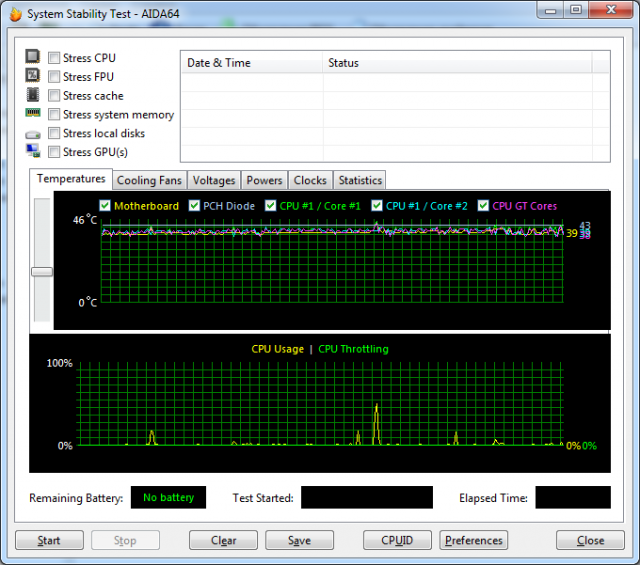

У режимі простою температура компонентів неттопа не перевищувала позначки 43°С.

Висновки

За результатами огляду й тестування, неттоп Shuttle DS47 показав себе як достатньо функціональний пристрій. Насамперед, потрібно сказати про інтегрований двоядерний процесор Intel Celeron 847, який має досить низький рівень TDP (17 Вт) і вбудоване графічне ядро Intel HD Graphics. Його буде цілком достатньо для виконання повсякденних завдань, роботи з офісними документами, серфінгу в інтернеті та перегляду Full HD-відео.

Також хочеться похвалити хороший набір конекторів інтерфейсної панелі. Тут знайшлося місце шести портам USB, два з яких є швидкісними роз’ємами USB 3.0, двом COM-портам, двом LAN (RJ45), вбудованому кард-рідеру та двом відеоінтерфейсам (HDMI і DVI-I) з можливістю одночасного підключення двох моніторів.

Ще міні-комп'ютер обладнаний повністю пасивною системою охолодження, яка працює за рахунок конвекції: холодне повітря забирається через нижню вентиляційну решітку, нагрівається компонентами усередині та виходить зверху корпусу. Вона працює досить ефективно й, що найголовніше, безшумно.

У цілому Shuttle DS47 вийшов досить універсальним: він може бути використаний як недорогий офісний комп'ютер, універсальний медіаплеєр або спеціалізований робочий інструмент із режимом роботи 24/7.

Переваги:

  • інтегрований двоядерний процесор Intel Celeron 847;
  • кріплення VESA і модуль мереж Wi-Fi у комплекті;
  • безшумна система охолодження;
  • вбудований кард-рідер;
  • низьке енергоспоживання;
  • підтримка mSATA-накопичувача;
  • хороший набір роз’ємів на інтерфейсній панелі;
  • можливість розташування на стіні або на тильній стороні монітора.

Недоліки:

  • процесор належить до сімейства Intel Sandy Bridge, яке вже морально застаріло, хоча й дозволяє виконувати свої прямі функціональні обов'язки.


Автор: Альберт Шаповалов
Переклад: Олесь Пахолок

Висловлюємо подяку компанії Юг-Контракт,офіційному дистриб’ютору продукції компанії Shuttle, за наданий для тестування міні-ПК.

Висловлюємо подяку компаніям AMD, ASRock, ASUS, AVerMedia, Scythe, Sea Sonic Elecronics і TwinMOS Technologies за надане для тестового стенду обладнання.
