Чим дискретна звукова карта краща за інтегровану? Огляд ASUS Xonar SE

Компанія ASUS широко представлена на ринку масових звукових карт. В її арсеналі є як бюджетні моделі, так і топові пристрої зі значною ціною. Найбільшим попитом користуються недорогі карти з ціною близько $40. Якщо зайти на відомі ресурси з сервісом порівняння і відфільтрувати звукові плати за популярністю, то у верхній частині списку ви напевно виявите старі пристрої ASUS Xonar DG і ASUS Xonar DGX. Це компактні моделі з підтримкою 5.1-канального аудіо і різними інтерфейсами підключення (PCI і PCI Express відповідно).

ASUS Xonar SE

Сьогодні ж ми поговоримо про модель ASUS Xonar SE. Вона виступає в аналогічному ціновому сегменті і покликана замінити на ринку застарілі версії. Для початку давайте поглянемо на її характеристики.

Специфікація

Модель

ASUS Xonar SE

Інтерфейс

PCI Express x1

Характеристики аудіо

Вихідне співвідношення сигнал/шум (фронтальний вихід)

116 дБ

Вихідне співвідношення сигнал/шум

110 дБ

Вихідний коефіцієнт нелінійних викривлень + шум (THD+N) на 1 кГц (фронтальний вихід)

0,00251%

Вхідний коефіцієнт нелінійних спотворень + шум THD+N на 1 КГц

0,00251%

Діапазон відтворених частот  (-3 дБ, 24 бит / 192 кГц вхід)

10 – 87 000 Гц

Рівні вихідних сигналів (лінійний вихід)

Діюче значення  (RMS)

2

Розмах (P-P)

5,65

Аудіопроцесор

C-Media 6620A (максимум 192 кГц / 24 біт)

ЦАП

8-канальний Realtek S1220A

Частота дискретизації та розрядність

Аналогового відтворення та запису

44,1 / 48 / 96 / 192 кГц @ 16 біт / 24 біт

Цифровий вихід S/PDIF

44,1 / 48 / 96 / 192 кГц @ 16 біт / 24 біт

Підтримка драйвера ASIO 2.2

44,1 / 48 / 96 / 192 кГц @ 16 біт / 24 біт

Аналогові виходи

3 x 3,5 мм аудіороз'єми (фронтальний / навушники, бічний / сабвуфер, центральний)

Аналоговий вхід

1 x 3,5 мм аудіороз'єм (лінійний / мікрофон)

Цифровий вхід

1 x оптичний S / PDIF

1 х для підключення передньої панелі корпуса

Особливості

Smart Volume Normalizer
Xear 3D Virtual Speaker Shifter
Xear Surround
Magic Voice

Сайт виробника

ASUS

Сторінка продукту

ASUS Xonar SE

У порівнянні зі згаданою вище ASUS Xonar DGX, характеристики новинки виглядають більш привабливо: зросла співвідношення сигнал-шум, розширився діапазон відтворюваних частот, а також з'явилася частота дискретизації в 192 кГц.

Упаковка і комплектація

ASUS Xonar SE ASUS Xonar SE

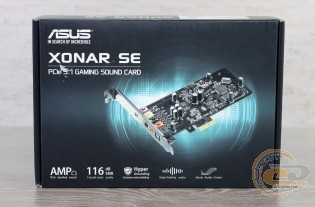

Звукова карта ASUS Xonar SE постачається в невеликій картонній коробці, прикрашеній якісною кольоровою поліграфією. На зверхньому боці нанесено зображення самого пристрою і відзначений ряд його головних особливостей. Зворотний бік відведений під більш детальний їх опис. Тут же наведено короткий перелік специфікацій, опис інтерфейсної панелі і комплекту постачання.

ASUS Xonar SE

На одній з боковин можна ознайомитися з системними вимогами. Вони цілком стандартні і не несуть ніяких сюрпризів.

ASUS Xonar SE

У коробці ми виявили диск із програмним забезпеченням, набір паперової документації і змінну заглушку для інтерфейсної панелі. Вона дозволяє встановити ASUS Xonar SE у компактні корпуси HTPC.

Зовнішній вигляд і апаратна платформа

ASUS Xonar SE

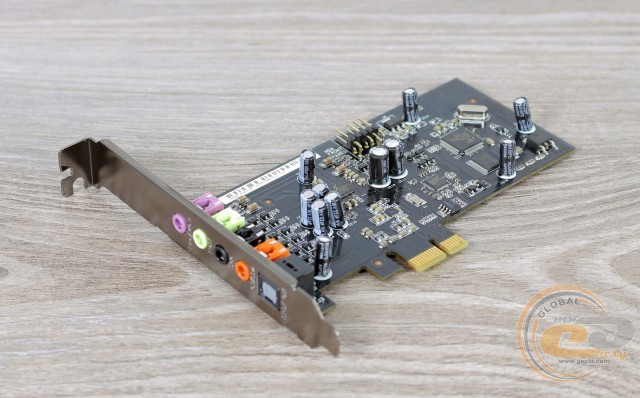

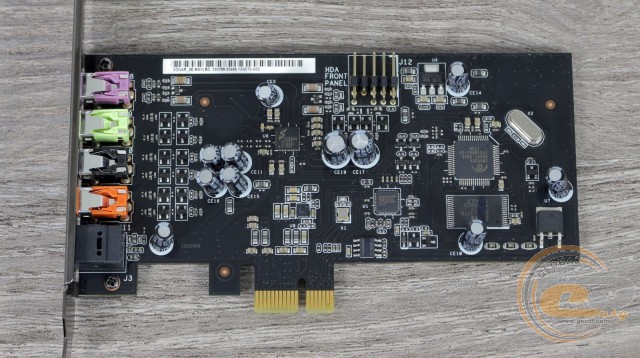

ASUS Xonar SE виконана на низькопрофільній друкованій платі чорного кольору, тому без проблем поміститься в компактних корпусах, якщо на материнській платі є вільний слот PCI Express. Сама плата виконана без особливих новацій, що не дивно для вирішення початкового рівня.

ASUS Xonar SE

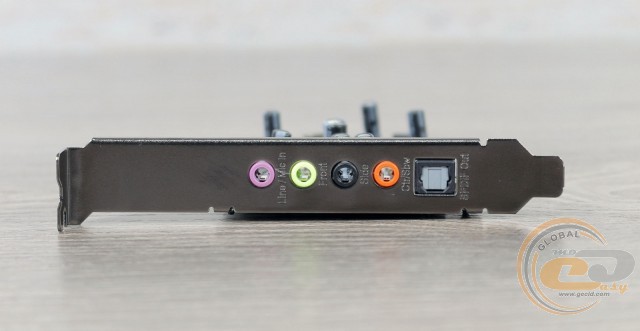

На інтерфейсній панелі знаходяться п'ять аудіо роз'ємів з шести доступних, з традиційним кольоровим маркуванням і підписами для більшої зручності. Оскільки виробник був обмежений шириною друкованої плати, то поєднав кілька 3,5-мм аудіо роз'ємів. Так, фіолетовий знадобиться для підключення лінійного входу або мікрофону, а помаранчевий поєднує в собі вхід для сабвуфера і центральної колонки.

ASUS Xonar SE

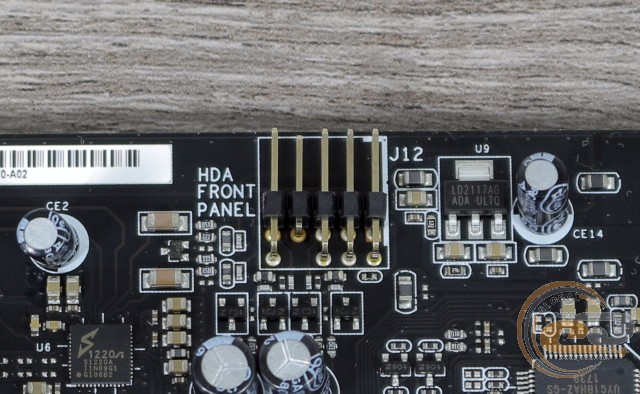

Останній шостий інтерфейс знаходиться на самій друкованій платі. Він служить для підключення аудіо роз'ємів фронтальної панелі системного блока.

ASUS Xonar SE

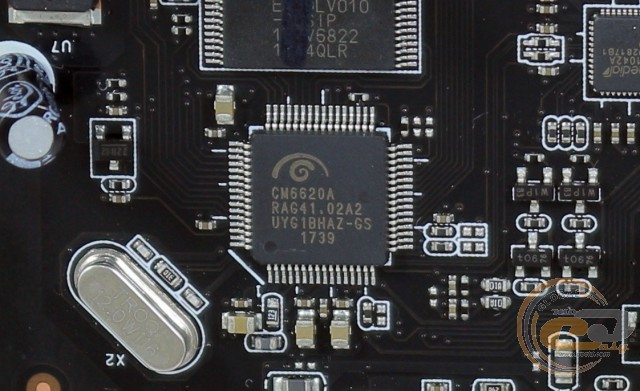

Усі компоненти новинки сконцентровані на зверхньому боці друкованої плати. Звукова карта ASUS Xonar SE працює під управлінням аудіопроцесора C-Media 6620A. За своїми характеристиками він перевершує можливості самої карти, оскільки здатний забезпечувати 7.1-канальний звук. Також підтримуються два вхідних канали, інтегрований приймач / передавач S/PDIF, а також Xear 3D Virtual Speaker Shifter, Xear Surround і Xear Living.

ASUS Xonar SE

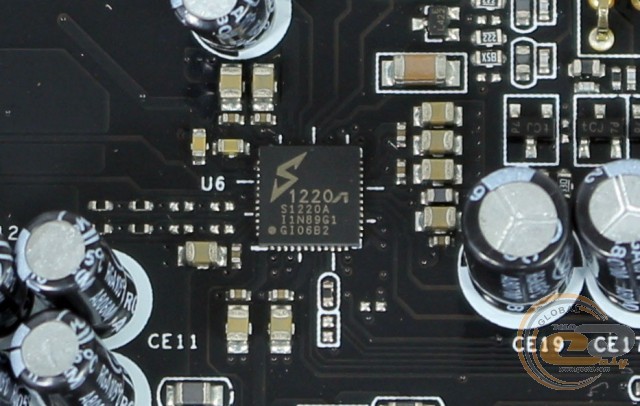

У багатьох рішеннях, заснованих на C-Media 6620A, ви знайдете ЦАП від того ж виробника під маркуванням CM9882. Однак в ASUS Xonar SE замість нього використовується добре знайома по сучасним материнським платам мікросхема Realtek S1220A, яка має непогані характеристики: коефіцієнт нелінійних спотворень + шум не перевищує 0,00251%, а співвідношення сигнал / шум досягає 116 дБ. Окремо наголошено на підтримці навушників з опором аж до 300 Ом.

ASUS Xonar SE

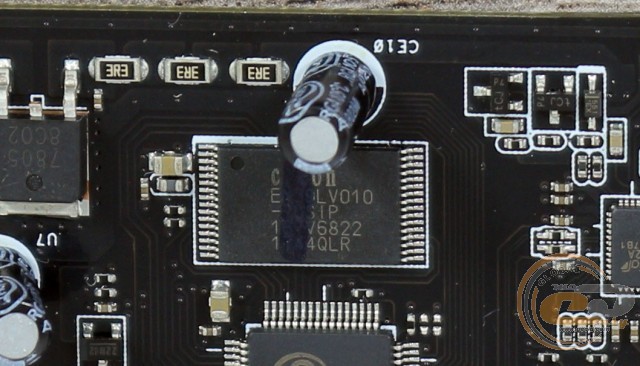

Для зберігання налаштувань використовується флеш-пам'ять cFeon EN39LV010 об'ємом 1 Мбіт (128 КБ).

ASUS Xonar SE

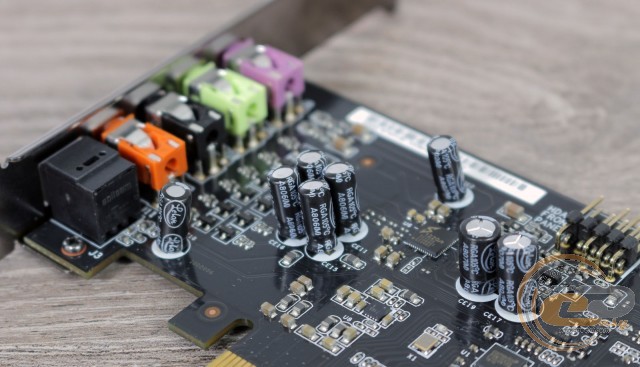

Оскільки цей пристрій початкового рівня, то тут ми не знайдемо плівкових конденсаторів і інших переваг рішень професійного рівня. В обв'язки використовуються електролітичні конденсатори тайванської компанії Lelon.

ASUS Xonar SE

Аудіопроцесор спочатку призначений для використання з інтерфейсом USB, тому для його роботи через PCI Express необхідна мікросхема ASMedia ASM1042A.

ASUS Xonar SE

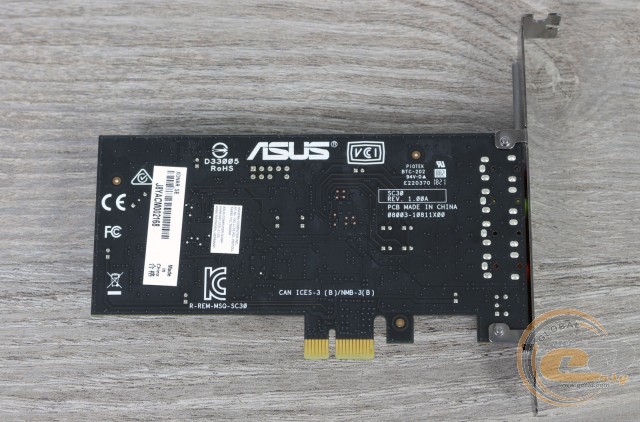

Зворотний бік друкованої плати повністю позбавлений значущих елементів.
