Огляд і тестування міні-ПК GIGABYTE GB-BXi5G-760

Не так давно ми докладно розглянули компактну ігрову систему від компанії GIGABYTE, основану на зв'язуванні процесора та відеокарти виробництва AMD і оформлену у відповідних кольорах.

На відміну від GIGABYTE GB-BXA8G-8890, модель GIGABYTE GB-BXi5G-760, про яку й піде мова в даному огляді, виконана на зв'язуванні процесора Intel і дискретного графічного прискорювача від NVIDIA, а саме Intel Core i5-4200H і NVIDIA GeForce GTX 760. Серед інших цікавих її особливостей можна відзначити дуже компактні габарити, оригінальне і яскраве оформлення, підтримку бездротових інтерфейсів, а також той факт, що виробник примусово відключив графічне ядро процесора, обмеживши користувача тільки дискретною відеокартою. Давайте ж розглянемо цю новинку докладніше.

Специфікація міні-комп'ютера GIGABYTE GB-BXi5G-760:

Виробник	GIGABYTE
Модель	GB-BXi5G-760
Процесор	Intel Core i5-4200H (2 x 2,8 – 3,4 ГГц)
Чіпсет	Intel HM87
Підтримка пам'яті	2 x DDR3L SO-DIMM-слоти з підтримкою до 16 ГБ пам'яті із частотою 1600 / 1333 МГц
Графічний адаптер	NVIDIA GeForce GTX 760 (6 ГБ GDDR5)
Дискова підсистема	1 х mSATA 1 х SATA 6 Гбіт/с
Відсіки для накопичувачів	1 х 2,5" (внутрішній з підтримкою пристроїв товщиною 7,0 і 9,5 мм)
Оптичний привід	-
Кард-рідер	-
Слоти розширення	1 х mini-PCIe (встановлений модуль Wi-Fi/Bluetooth)
Інтерфейси	4 x USB 3.0 1 х комбінований роз’єм навушників і мікрофона 2 х mini-HDMI 1 х Mini DisplayPort 1 x RJ45 (LAN) 1 x роз’єм живлення 1 х замок Kensington
Мультимедіа	Динаміки	-
	Аудіокодек	Realtek ALC283
Комунікаційні можливості	Мережевий адаптер	10/100/1000 Мбіт/с (Realtek RTL8111G)
	Wi-Fi/Bluetooth	AZUREWAVE AW-CB161H
	Wi-Fi	802.11 a/b/g/n/ac
	Bluetooth	Bluetooth 4.0
Блок живлення	Вихідні параметри: 19,5 В пост. напр., 9,23 А, 180 Вт Вхідні параметри: 100~240 В зм. напр. при 50/60 Гц
Інше	Можливість монтування на стіну або монітор за допомогою комплектного кріплення VESA 75/100 мм
Розміри материнської плати	100 х 105 мм
Розміри відеокарти	94 х 108 мм
Розміри корпусу	59,6 x 128 x 115,4 мм
Сайт виробника	GIGABYTE
Сторінка продукту	GIGABYTE GB-BXi5G-760

Апаратна платформа

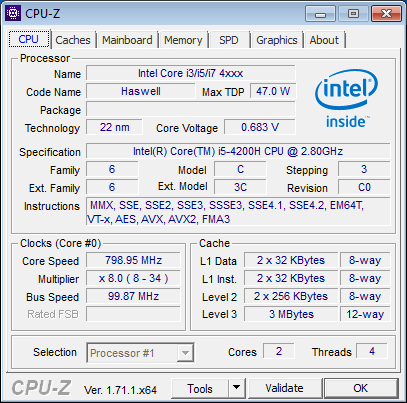

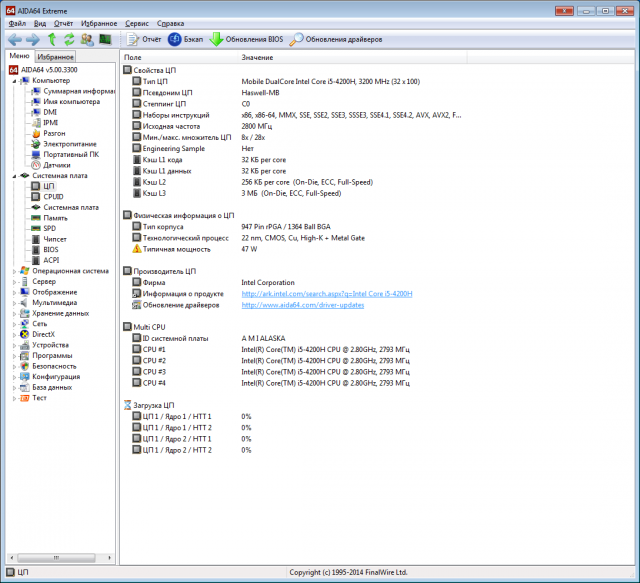

Як ми вже згадували, у даній моделі використовується 2-ядерний процесор Intel Core i5-4200H з підтримкою технології Intel Hyper-Threading, що дозволяє обробляти одночасно до чотирьох потоків. Він побудований на базі 22-нм мікроархітектури Intel Haswell. Базова частота його роботи становить 2800 МГц. Вона може динамічно прискорюватися до 3400 МГц. Також відзначимо досить низький рівень TDP, який не перевищує 47 Вт, що важливо в компактній системі.

Присутній і режим енергозбереження, у якому робоча частота опускається до 800 МГц.

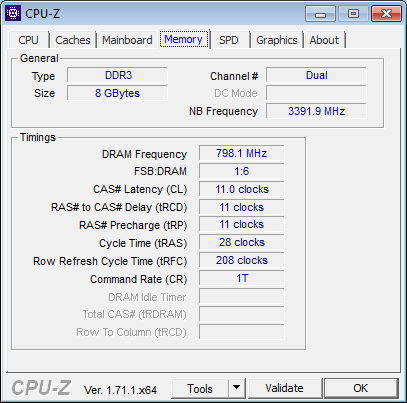

Інтегрований контролер оперативної пам'яті забезпечує підтримку модулів DDR3L із частотою 1333 МГц і 1600 МГц, а також напругою 1,35 В. Можлива їхня робота у двоканальному режимі. Максимальний обсяг оперативної пам'яті становить 16 ГБ.

У якості однієї з основних переваг даної моделі є наявність дискретної відеокарти NVIDIA GeForce GTX 760. Однак якщо поглянути на її характеристики, то стає зрозуміло, що перед нами на зовсім звична модель. Згідно з утилітою GPU-Z версії 0.8.0, у її складі є 1344 CUDA-ядер, 112 текстурних і 24 ROP-блоків. Традиційна десктопна версія включає до свого складу 1152 CUDA-ядер, 96 текстурних і 32 ROP-блоки. Базова частота використовуваного GPU становить 941 МГц, а з урахуванням роботи NVIDIA GPU Boost 2.0 вона досягає в середньому 967 МГц. Відеопам'ять загальним обсягом 6 ГБ функціонує на ефективній частоті 5000 МГц. Обмін даними між графічним процесором і пам'яттю здійснюється через 192-бітну шину, яка здатна пропускати 120 ГБ інформації за секунду. Знову ж, десктопна NVIDIA GeForce GTX 760 оснащується лише 2 або 4 ГБ пам'яті та 256-бітною шиною пам'яті. Та й стандартні її тактові частоти вищі: 980 і 1033 МГц для графічного процесора і 6000 МГц для пам'яті. Однак зниження робочих швидкостей цілком зрозуміло бажанням знизити споживану потужність і тепловиділення.

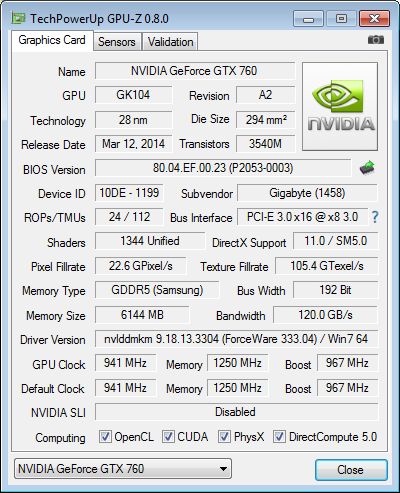

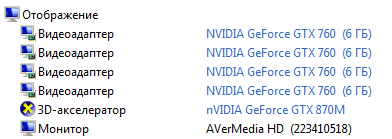

Цікаво, що в утиліті AIDA можна виявити згадування про використовуваний відеоприскорювач NVIDIA GeForce GTX 870M, а не NVIDIA GeForce GTX 760. При цьому специфікація NVIDIA GeForce GTX 870M повністю збігається з такою у відеокарти, встановленої в GIGABYTE GB-BXi5G-760, однак ми для простоти продовжимо називати її NVIDIA GeForce GTX 760.

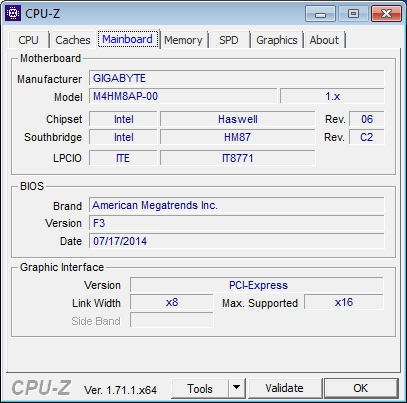

У якості материнської плати використовується модель GIGABYTE M4HM8AP-00, основана на чіпсеті Intel HM87.

Упаковка та комплектація

Упаковка міні-ПК GIGABYTE GB-BXi5G-760 виконана у вигляді досить великої картонної коробки, оформленої в темних тонах. На лицьовій її стороні знаходиться зображення самого пристрою, а також найменування компанії-виробника.

На звороті виробник помістив опис ключових переваг новинки, а також зображення фронтальної та тильної інтерфейсних панелей. Тут перерахований і комплект поставки, а також наведений перелік необхідних доповнень для повноцінної роботи системи. Оскільки міні-ПК постачається в якості barebone-системи, то вам додатково знадобляться модулі оперативної пам'яті, накопичувач і операційна система (підтримуються версії Windows 7 і вище).

Усередині коробки комп'ютер надійно зафіксований за допомогою картонних форм, поролонових ущільнювачів і антистатичного пакета, що повинно запобігти його пошкодженню під час транспортування.

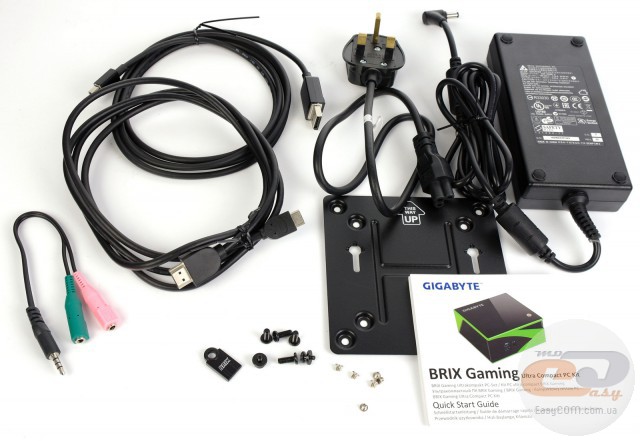

Комплект поставки GIGABYTE GB-BXi5G-760 включає до свого складу:

• кріплення VESA;
• мережевий кабель;
• блок живлення;
• кабель Mini DisplayPort ↔ DisplayPort;
• кабель mini-HDMI ↔ HDMI;
• флеш-накопичувач із драйверами та утилітами;
• перехідник для підключення мікрофона й навушників до комбінованого аудіороз’єму;
• посібник користувача.

Обсяг комплектного флеш-накопичувача становить 8 ГБ, половина з яких відведена під драйвери та утиліти.

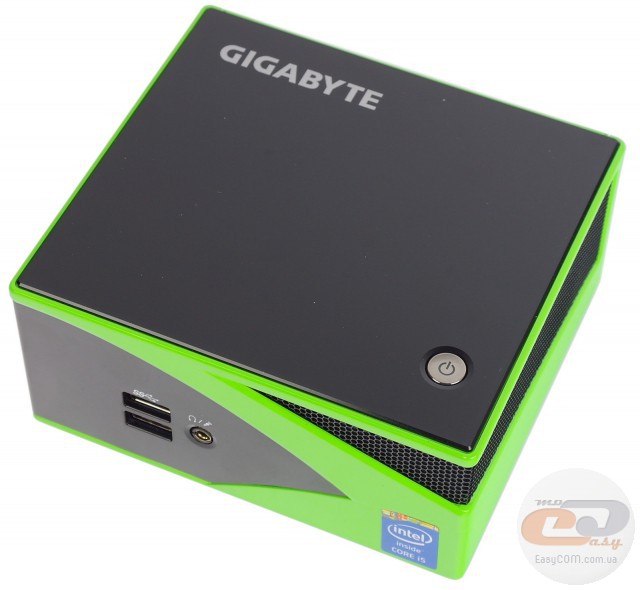

Дизайн

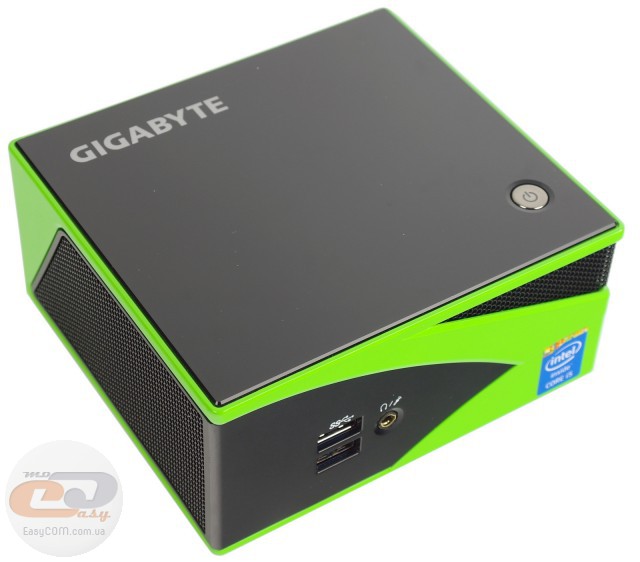

Дизайн корпусу тестованої моделі практично повністю ідентичний такому в GIGABYTE GB-BXA8G-8890. Виключенням є лише колірне оформлення, виконане в стилі компанії NVIDIA, і набір портів на задній інтерфейсній панелі. Габарити корпусу становлять досить скромні 59,6 x 128 x 115,4 мм. Незважаючи на, здавалося б, пластикову конструкцію, усередині використовується алюмінієва рама для кріплення всіх комплектуючих. Окремо відзначимо досить мазкі вставки із глянцевого пластику, які відмінно збирають відбитки пальців і пил.

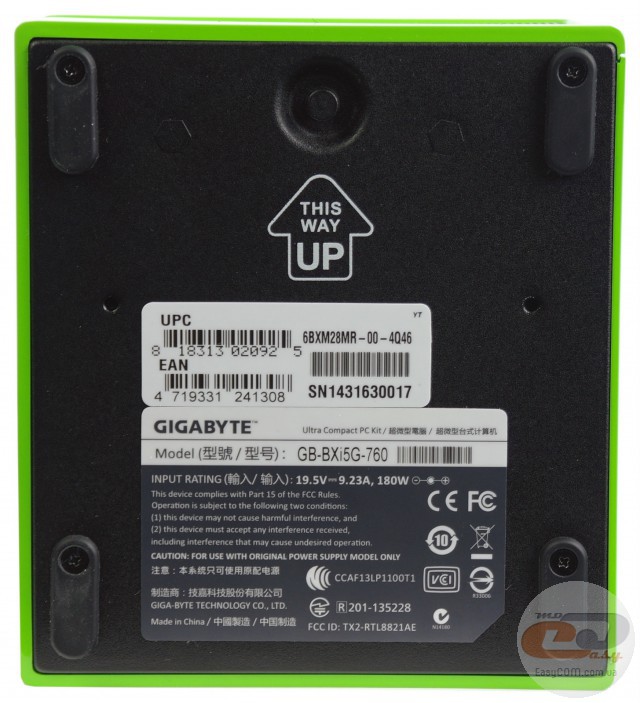

Нижня кришка кріпиться за допомогою чотирьох болтів. Також тут знаходиться наклейка з технічними даними. Серед зазначеної важливої інформації заслуговують на увагу параметри зовнішнього блока живлення: його потужність повинна бути не менше 180 Вт при напрузі 19,5 В і силі струму 9,23 А. Два невеликі отвори по сторонах призначені для фіксації комплектного VESA-сумісного кріплення.

Що стосується чотирьох невеликих гумових ніжок, розташованих по краях корпусу, то вони поліпшують зчеплення з поверхнею, а також гасять можливі вібрації.

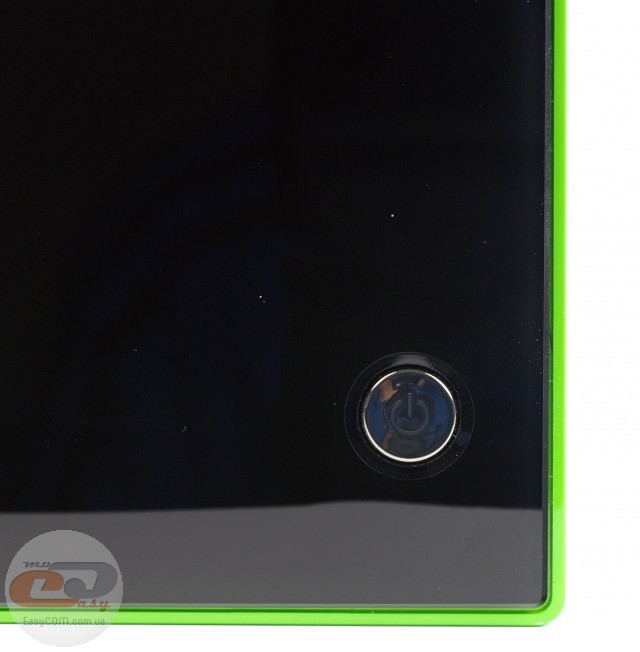

На верхній панелі розташована єдина клавіша, відповідальна за ввімкнення системи. Вона має LED-підсвічуванням синього кольору, яке загоряється після ввімкнення ПК.

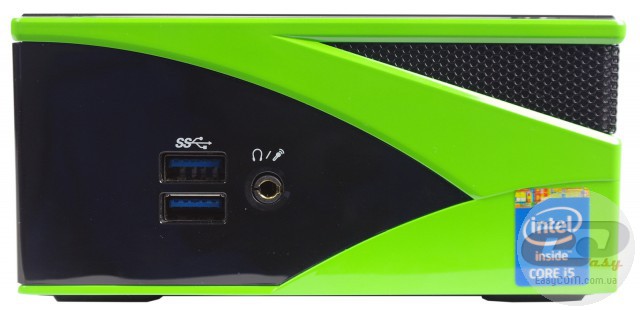

Лицьова та тильна сторони відведені під різні інтерфейси. На передній панелі знаходяться два порти USB 3.0 і комбінований аудіороз’єм для навушників і мікрофона, які можна підключити одночасно за допомогою комплектного перехідника.

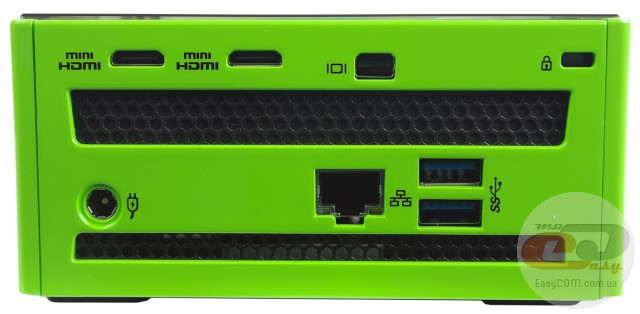

Інші роз’єми зосереджені на тильній панелі. Тут знаходяться: роз’єм живлення, замок Kensington, два mini-HDMI, Mini DisplayPort, мережевий інтерфейс RJ45 і два порти USB 3.0. Тут же розташована вентиляційна решітка.

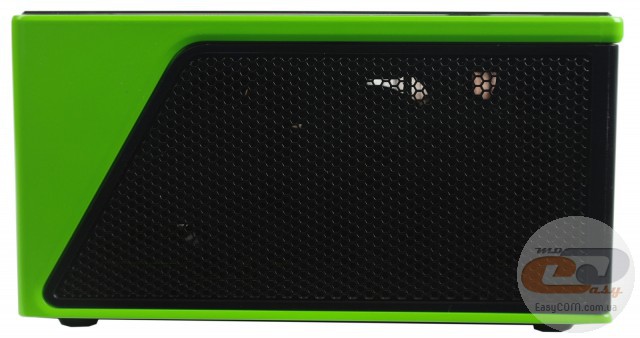

Більшу частину бічних граней займають вентиляційні отвори, які необхідні для кращої циркуляції повітря усередині настільки компактного корпусу.

Внутрішнє компонування

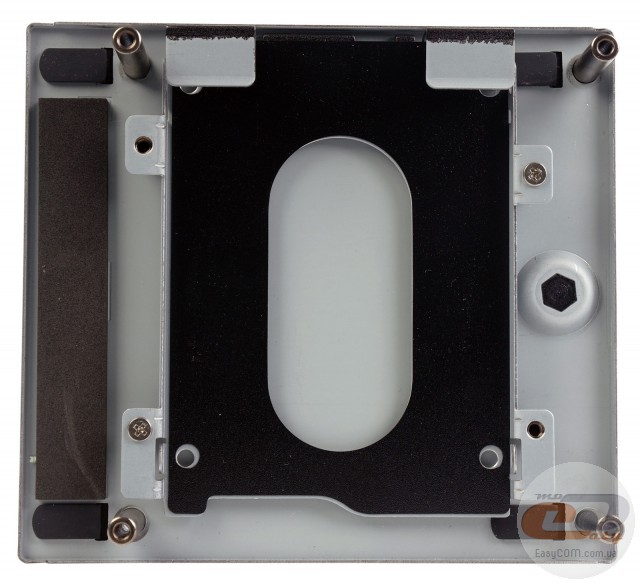

Зворотна сторона нижньої кришки тестованої моделі призначена для встановлення 2,5-дюймового накопичувача товщиною 7,0 або 9,5 мм.

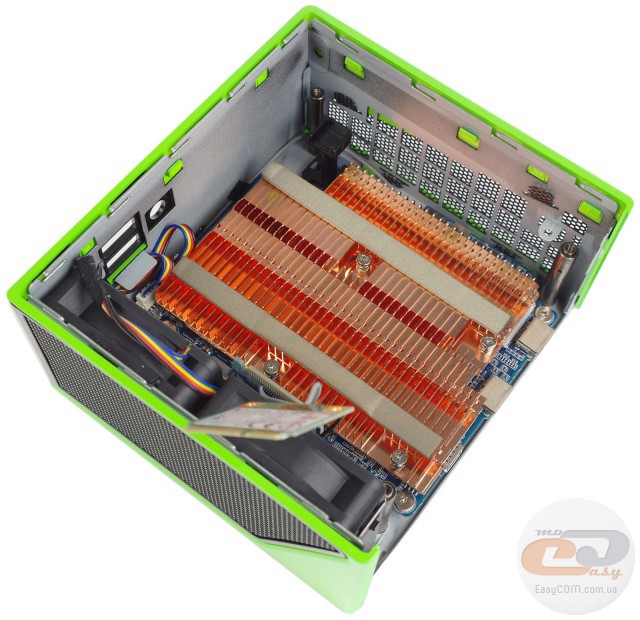

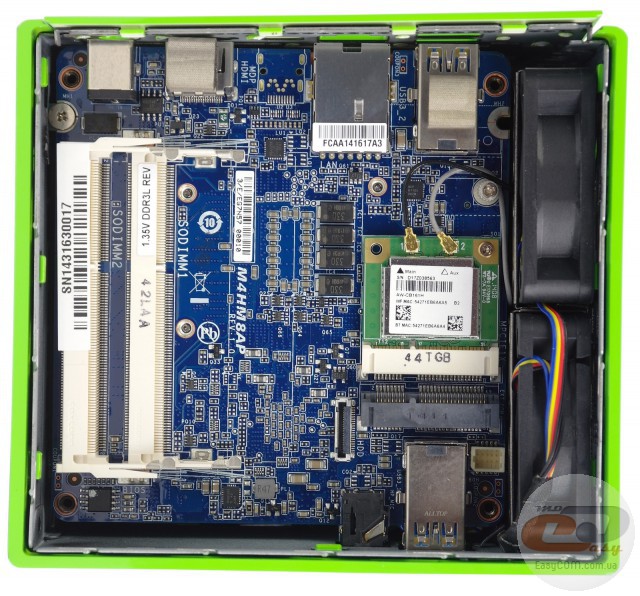

Заглянувши усередину корпусу, першою справою звертаємо увагу на два слоти для оперативної пам'яті формату SO-DIMM, попередньо встановлений модуль бездротових інтерфейсів Wi-Fi 802.11 a/b/g/n/ac і Bluetooth 4.0, а також вільний роз’єм mSATA для встановлення твердотільного накопичувача. Кабель SATA, необхідний для 2,5-дюймового диска, підключається до невеликого роз’єму біля модуля бездротових інтерфейсів.

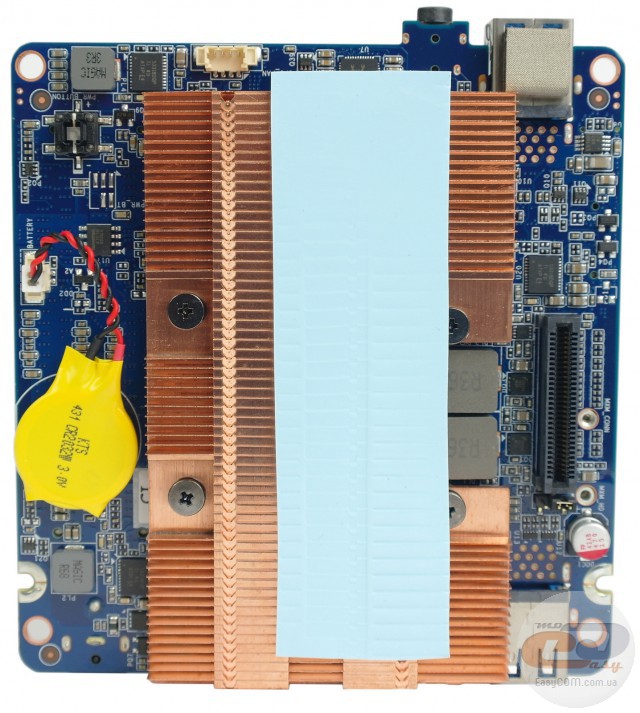

На звороті материнської плати встановлений досить великий мідний радіатор з оребренням, який служить для охолодження процесора та чіпсету. Усередині радіатора запаяна одна теплова трубка, яка служить для кращого тепловідведення від ключових компонентів плати.

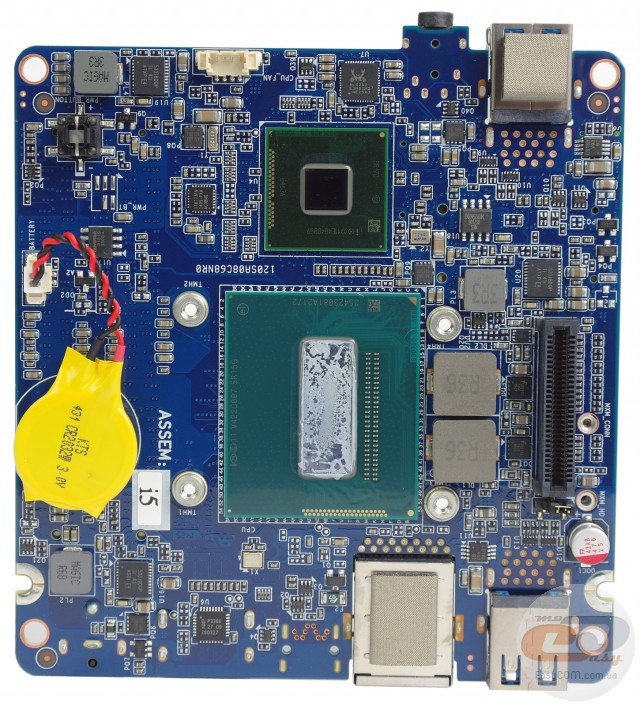

Безпосередньо сама материнська плата виконана на компактному текстоліті синього кольору, який лише трохи менший самого корпусу комп'ютера (100 х 105 мм). Живлення процесора здійснюється за двофазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач оснований на цифровому ШІМ-контролері NCP81102 виробництва компанії ON Semiconductor.

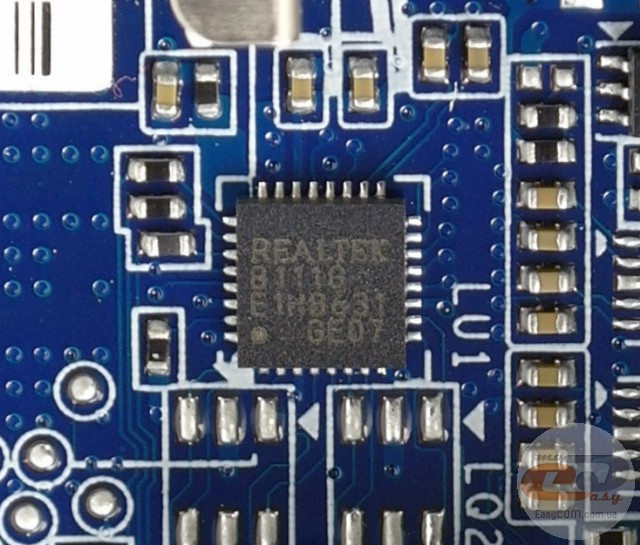

Для підтримки мережевих з'єднань використовується гігабітний LAN-контролер Realtek RTL8111G.

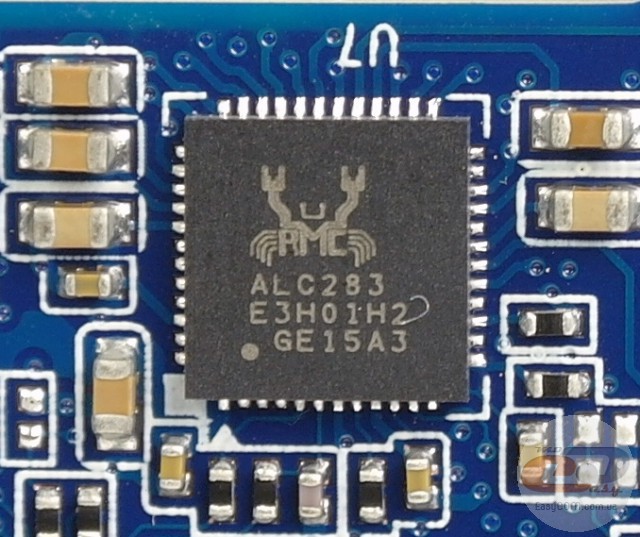

Звукова підсистема розглянутої материнської плати основана на аудіокодеку Realtek ALC283.

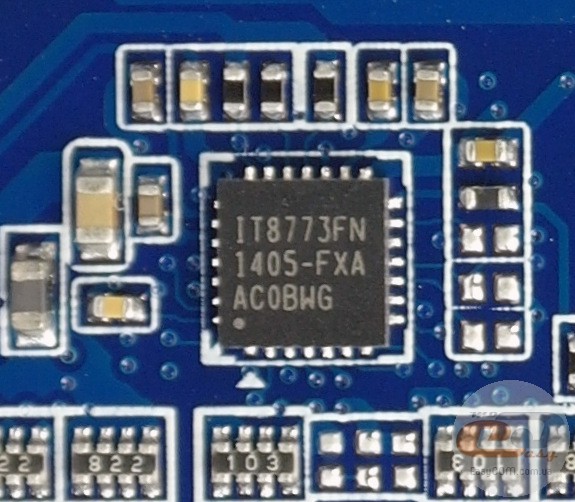

Можливості Multi I/O покладені на мікросхему IT8773FN, яка керує роботою вентиляторів, а також забезпечує моніторинг.

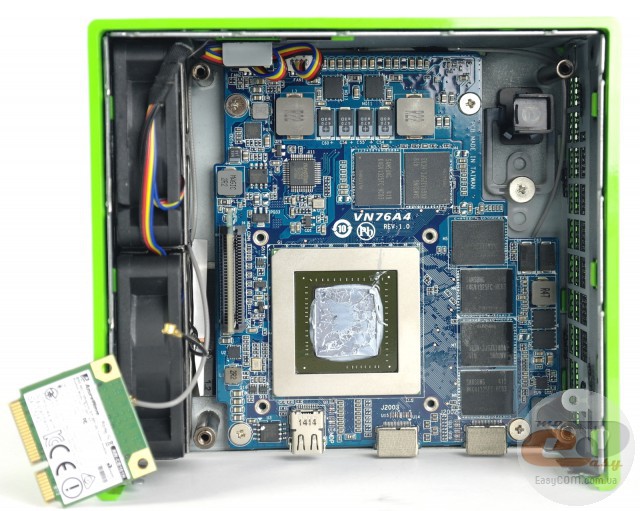

Під материнською платою в корпусі розташовується графічна підсистема комп'ютера, виконана у вигляді окремої друкованої плати із власною пасивною системою охолодження.

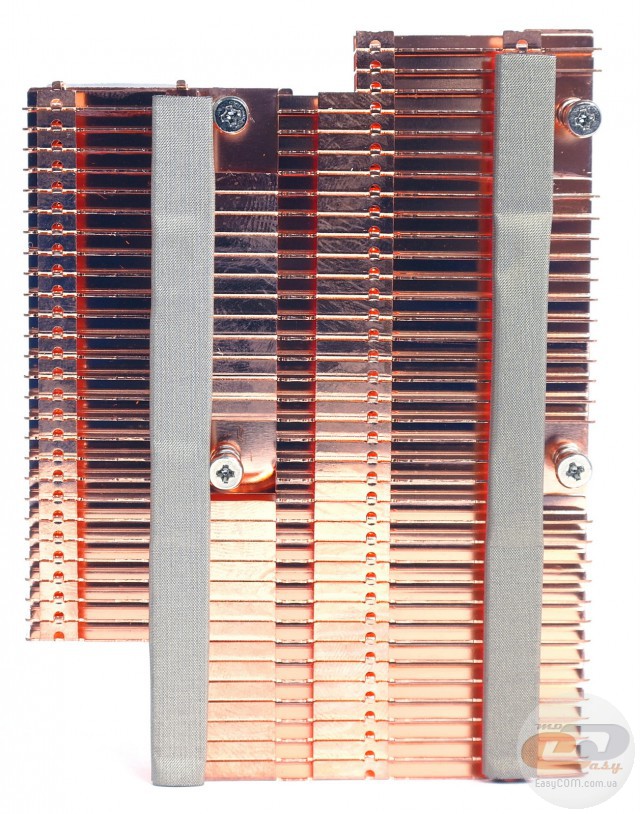

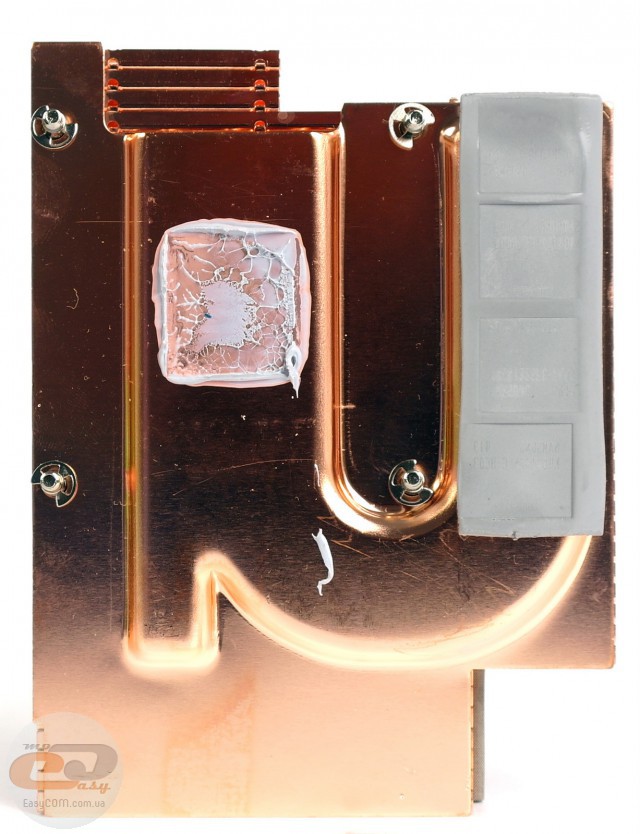

Для охолодження графічного ядра та чотирьох із дванадцяти чіпів відеопам'яті використовується масивний мідний радіатор, крізь ребра якого безперешкодно циркулює повітряний потік, генерований двома попередньо встановленими в корпусі ПК вертушками.

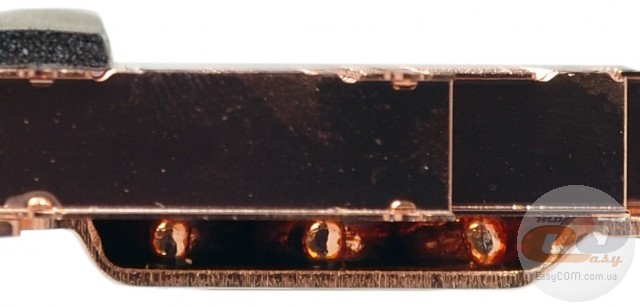

Для більш ефективного теплообміну усередині радіатора припаяні три мідні теплові трубки.

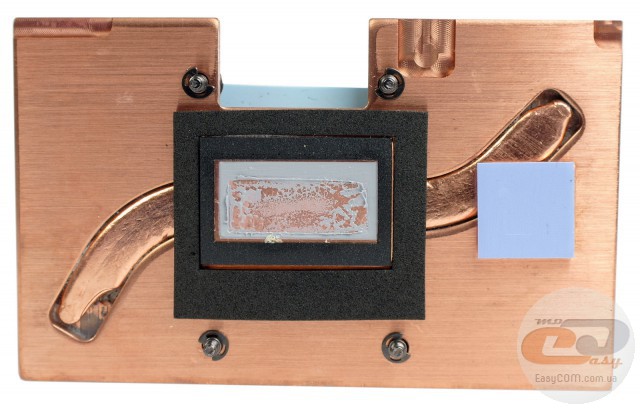

Безпосередньо із графічним ядром і чіпами відеопам'яті радіатор контактує за допомогою невеликого шару термопасти й спеціального термоінтерфейсу.

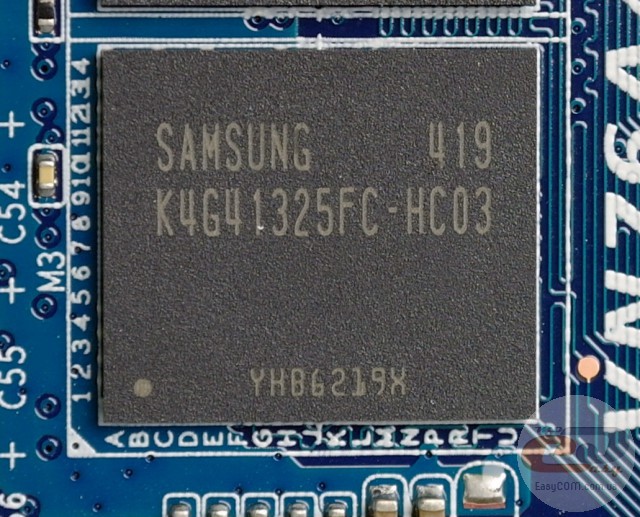

Шість гігабайт відеопам'яті стандарту GDDR5 у моделі NVIDIA GeForce GTX 760 набрані за допомогою дванадцяти чіпів Samsung K4G41325FC-HC03 ємністю 512 МБ кожний. Вони функціонують на ефективній частоті 5000 МГц.

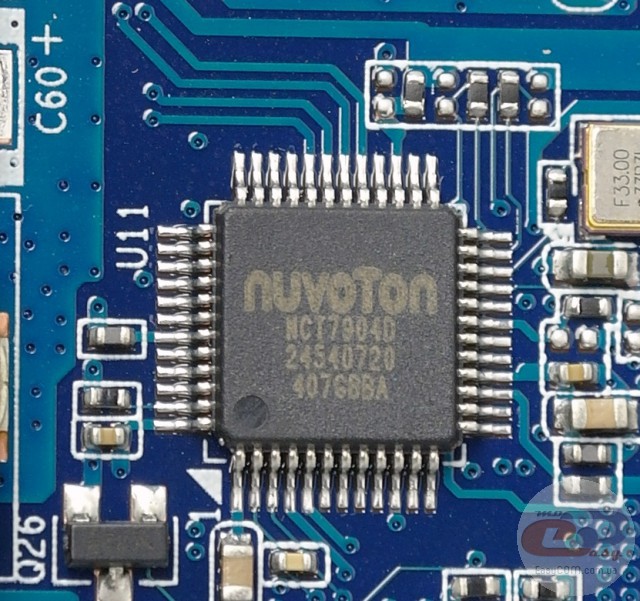

Функція моніторингу покладена на чіп Nuvoton NCT7904D.

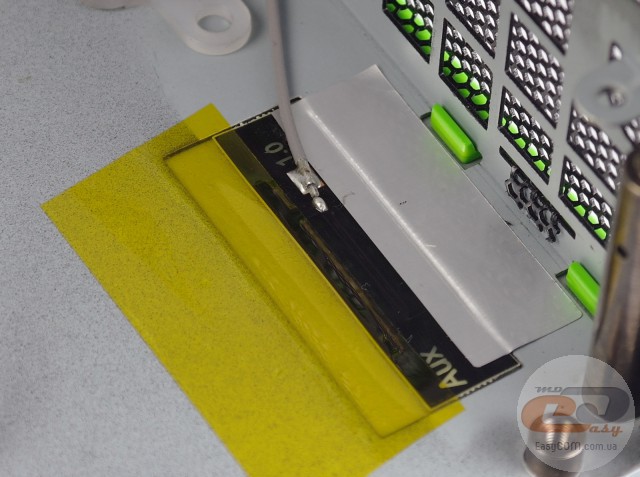

На дні корпусу, із внутрішньої сторони, встановлені антени бездротових інтерфейсів, тому не слід розміщати міні-комп'ютер поблизу джерел радіоперешкод.

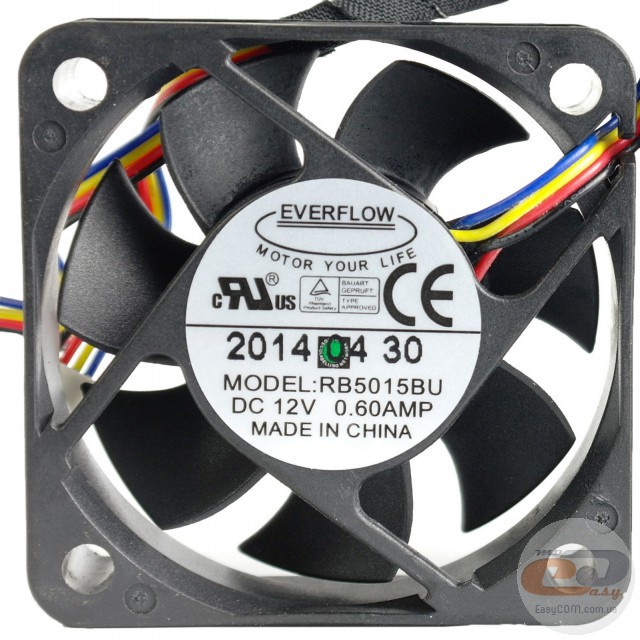

Для охолодження комплектуючих використовуються два 50-мм вентилятори EVERFLOW RB5015BU. Номінальна напруга їх роботи становить 12 В, а сила струму − 0,60 А, що дає в підсумку потужність 7,2 Вт.

BIOS

Тестована новинка оснащена попереднім завантажувачем BIOS Aptio від компанії American Megatrends Inc. Він має класичний інтерфейс, де всі параметри розсортовані по розділах, залежно від їхнього призначення.

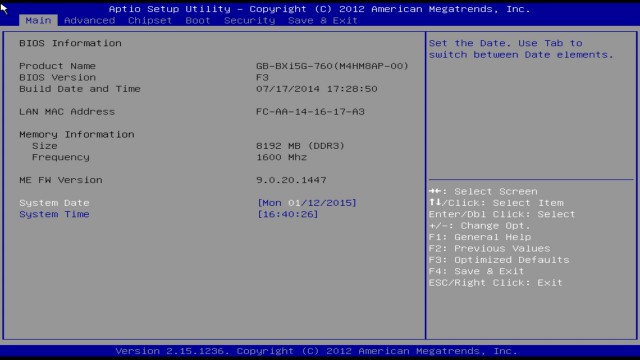

Перша вкладка «Main» відповідає за налаштування дати й часу, а також дозволяє довідатися тип, обсяг і робочу частоту встановленої оперативної пам'яті.

Розділ «Advanced» є одним із найбільших. Зокрема, тут можна довідатися температуру процесора й відеокарти, а також ввімкнути автоматичну схему роботи системи охолодження.

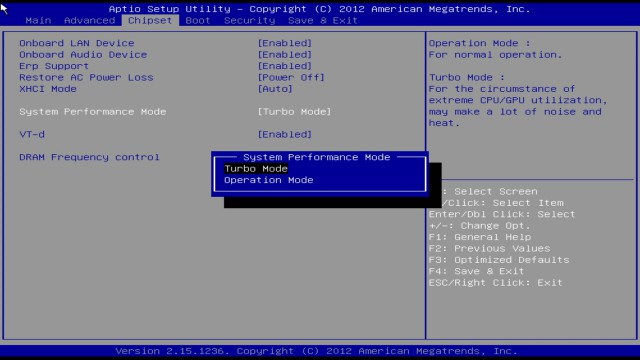

У вкладці «Chipset» можна вибрати один із двох режимів роботи системи: «Turbo» або «Operation», від яких залежить рівень продуктивності компонентів і шуму системи охолодження.

Тестування

Для порівняльного тестування GIGABYTE GB-BXi5G-760 було використане наступне обладнання:

Материнські плати (AMD)	ASRock FM2A85X Extreme4-M ASRock Fatal1ty FM2A88X+ Killer
Материнські плати (Intel)	ASUS P8Z77-V PRO/THUNDERBOLT (Intel Z77, Socket LGA1155, DDR3, ATX) ASRock Z87M OC Formula (Intel Z87, Socket LGA1150, DDR3, microATX) ASRock Fatal1ty Z97X Killer (Intel Z97, Socket LGA1150, DDR3, ATX)
Кулери	Scythe Mugen 3 (Socket LGA1155/1366, AMD Socket AM3+/FM1/ FM2) ZALMAN CNPS12X (Socket LGA2011 / LGA1150)
Оперативна пам'ять	2 х 4 ГБ DDR3-2400 TwinMOS TwiSTER 9DHCGN4B-HAWP 2 х 4 ГБ DDR3L-1600 Transcend TS512MSK64W6H
Жорсткий диск	Western Digital Caviar Blue WD10EALX, 1 ТБ, SATA 6 Гбіт/с, NCQ
SSD-накопичувач	OCZ ARC 100-25SAT3-240G
Блок живлення	Seasonic X-660, 660 Вт, Active PFC, 80 PLUS Gold, 120-мм fan

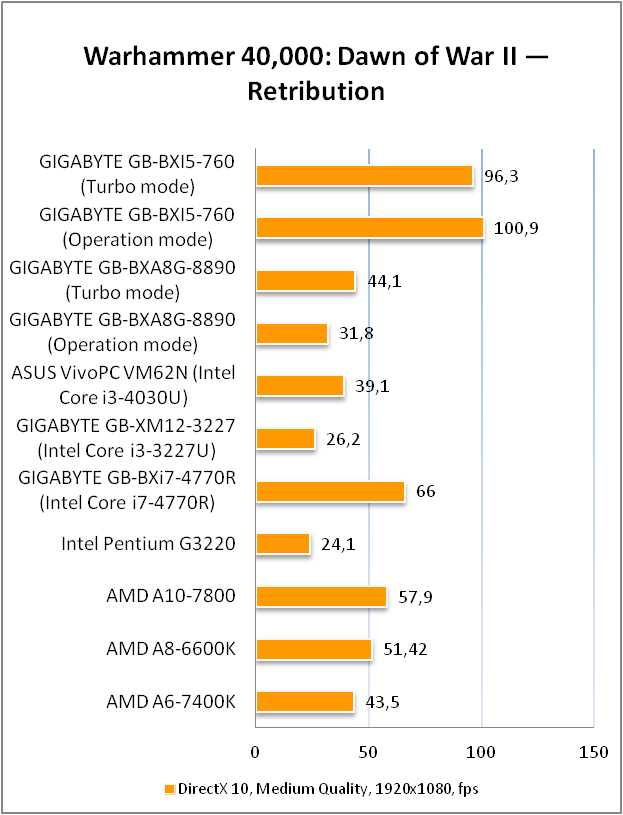

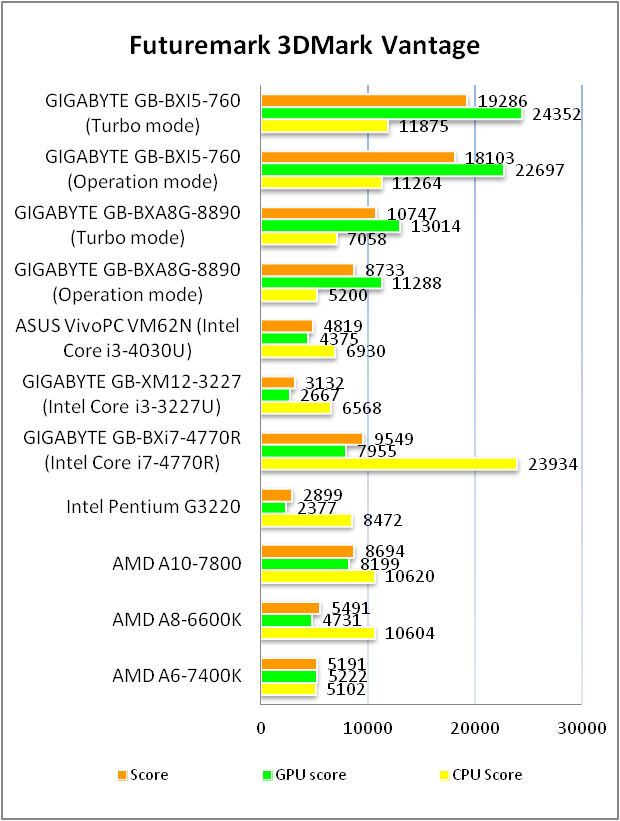

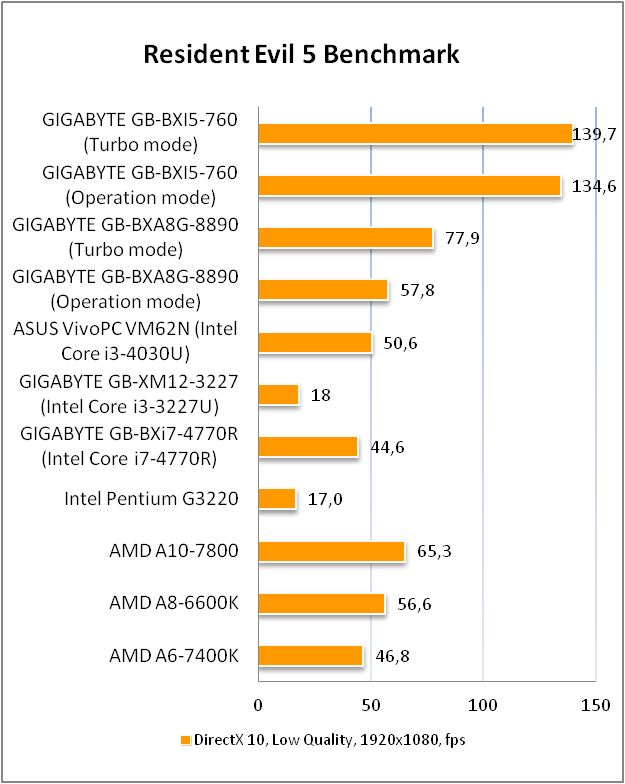

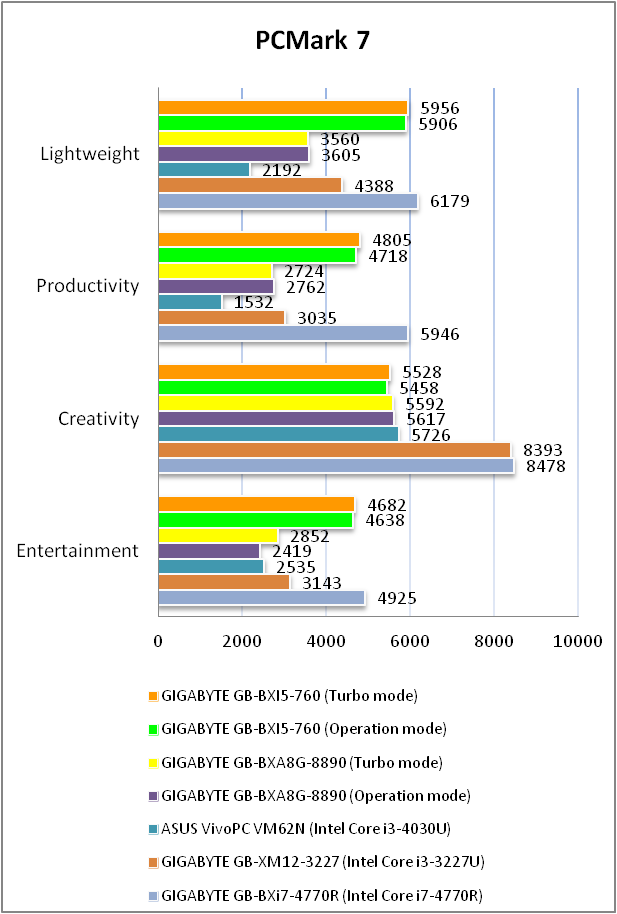

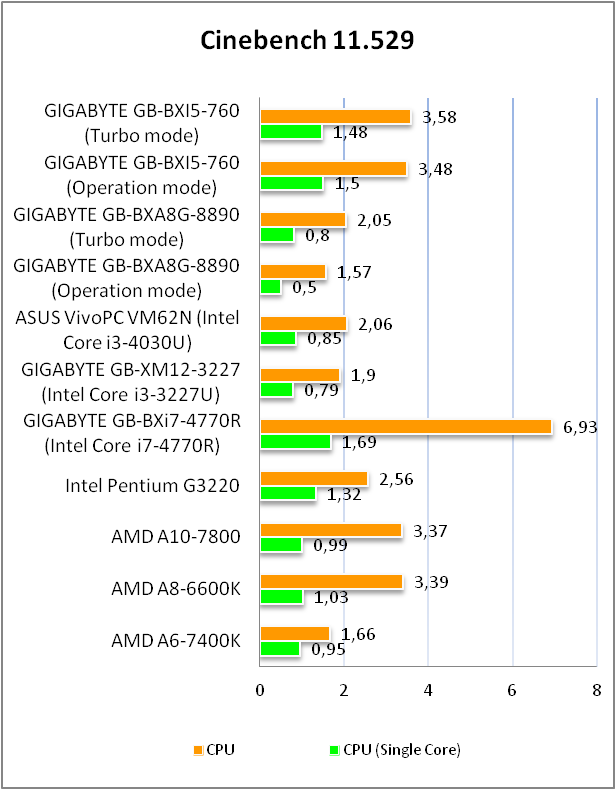

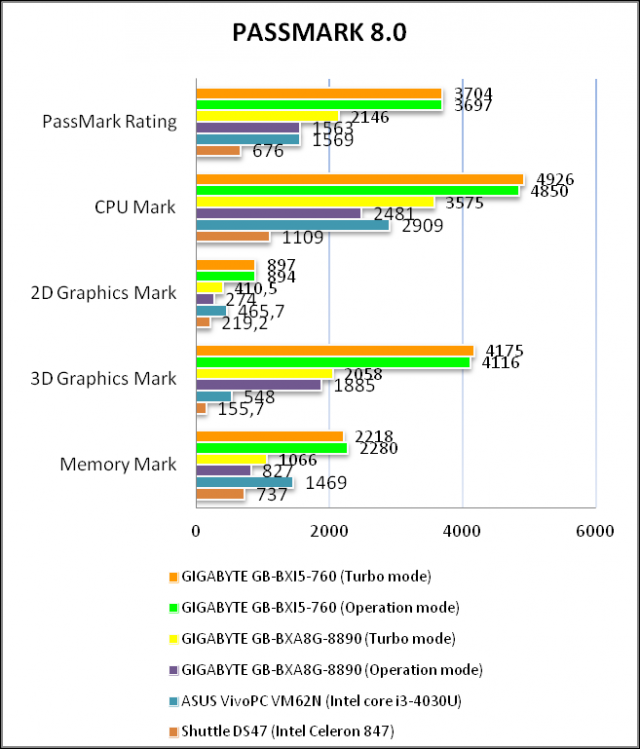

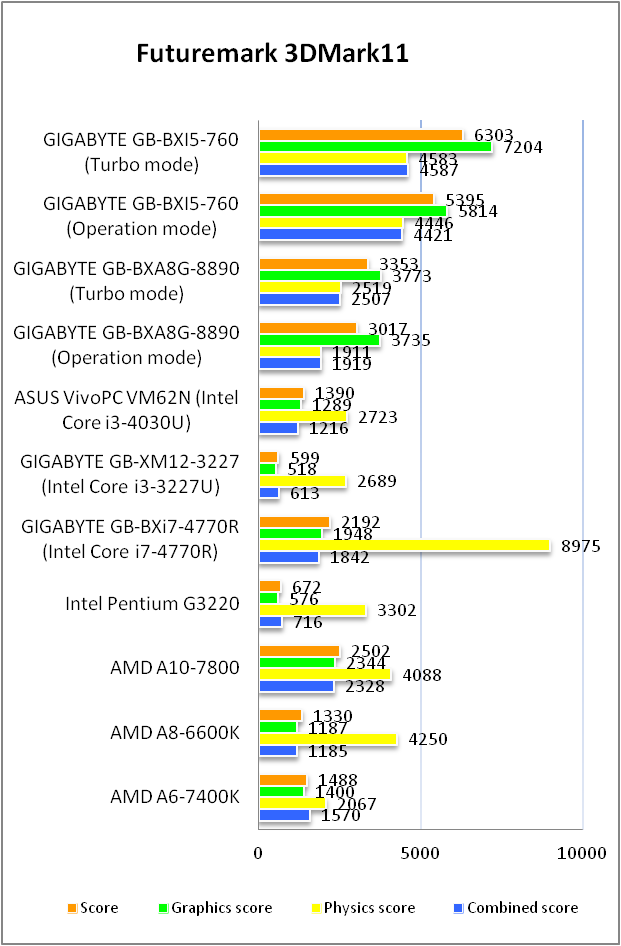

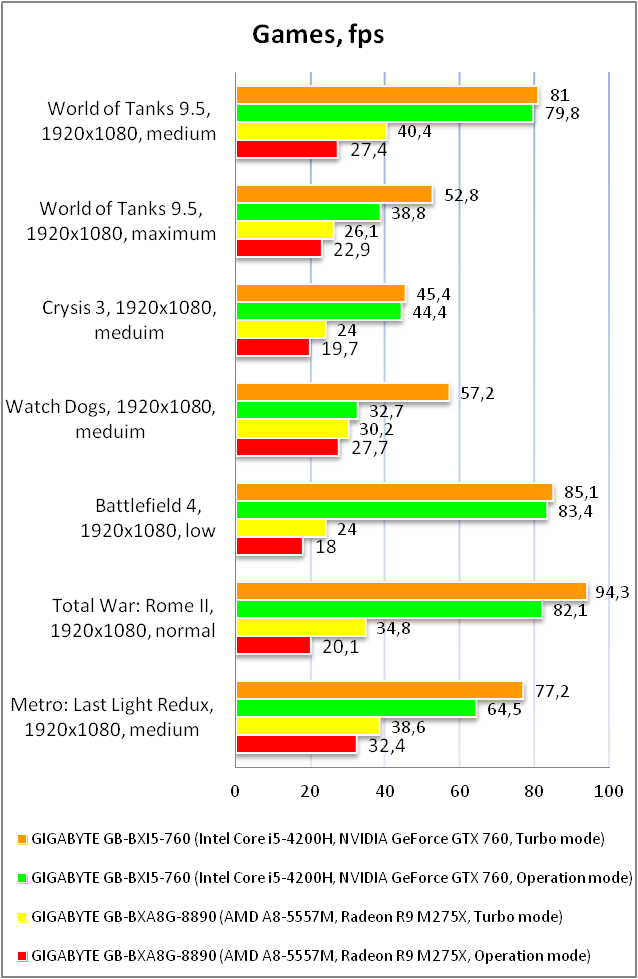

Порівняння продуктивності GIGABYTE GB-BXi5G-760 проводилося як з іншими моделями міні-комп'ютерів, так і з процесорами, обладнаними вбудованим графічним ядром.

Як бачимо, GIGABYTE GB-BXi5G-760 є однією із найпродуктивніших моделей серед усіх нами протестованих, що не дивно, враховуючи потужності процесора та відеокарти. В ігрових тестах новинка виявилася одноособовим лідером, перевершивши не тільки настільні процесори з інтегрованим графічним ядром, але й інші моделі міні-ПК, які брати участь у порівнянні. Аналогічні результати можна спостерігати й у таких бенчмарках, як PASSMARK 8.0, Futuremark 3DMark Vantage, Futuremark 3DMark11 і Cinebench 11.529. Однак в останніх трьох в лідерах за продуктивністю процесора закономірно перебувала система з Intel Core i7-4770R.

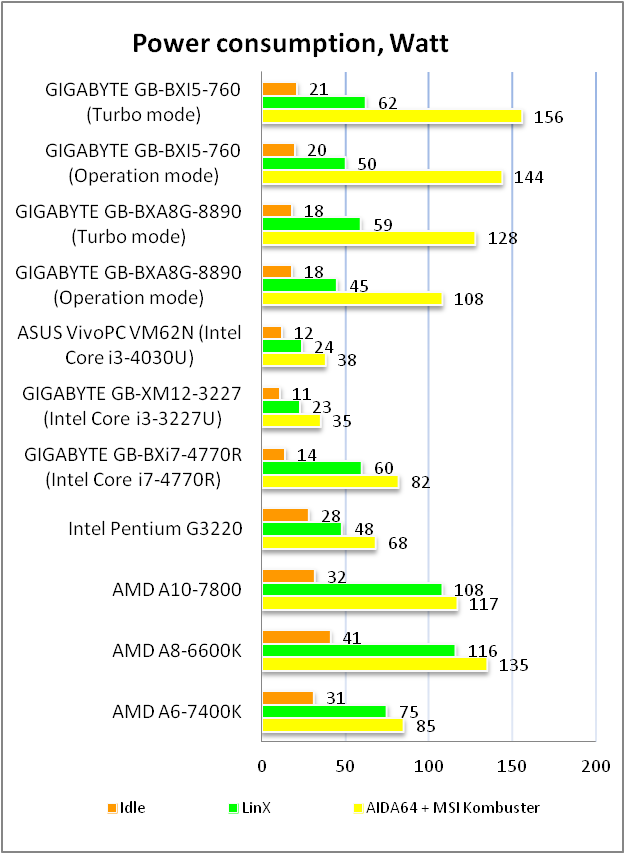

Зворотною стороною високої продуктивності є високе енергоспоживання, яке при максимальному навантаженні досягало 156 Вт.

Додатково ми окремо порівняли продуктивність комп'ютера в різних режимах:

Game, 1920x1080, fps	Quality	GIGABYTE GB-BXI5-760 (Turbo mode)	GIGABYTE GB-BXI5-760 (Operation mode)	Різниця, %
World of Tanks 9.5	medium	81	79,8	1,5
	maximum	52,8	38,8	36,1
Crysis 3	meduim	45,4	44,4	2,3
	high	32,2	31,3	2,9
Watch Dogs	meduim	57,2	47	21,7
	high	41,1	32,7	25,7
Battlefield 4	low	85,1	83,4	2,0
	high	64,4	57,6	11,8
	ultra	33,4	25,2	32,5
Total War: Rome II	normal	94,3	82,1	14,9
	ultra	64,3	58,9	9,2
Metro: Last Light Redux	medium	77,2	64,5	19,7
	ultra	40,3	35	15,1
Середнє значення				15,0

Приріст продуктивності при переведенні системи в режим «Turbo» склав досить значні 15%, що дозволить вам одержати більш плавний ігровий процес у вимогливих до потужності ПК іграх.

Система охолодження та рівень шуму

Перш ніж говорити про результати тестування, відзначимо, що температура корпусу оцінювалася в режимі підвищеної продуктивності, відповідно, у режимі повсякденного використання («Operation») температура буде суттєво нижчою.

У процесі тестування були зафіксовані наступні максимальні температури:

• верхня кришка – 56,6°C;
• права бічна частина – 67,1°C;
• ліва бічна частина – 22,2°C;
• передня панель – 35,4°C;
• нижня частина корпусу – 28,6°C;
• задня частина – 37,4°C.

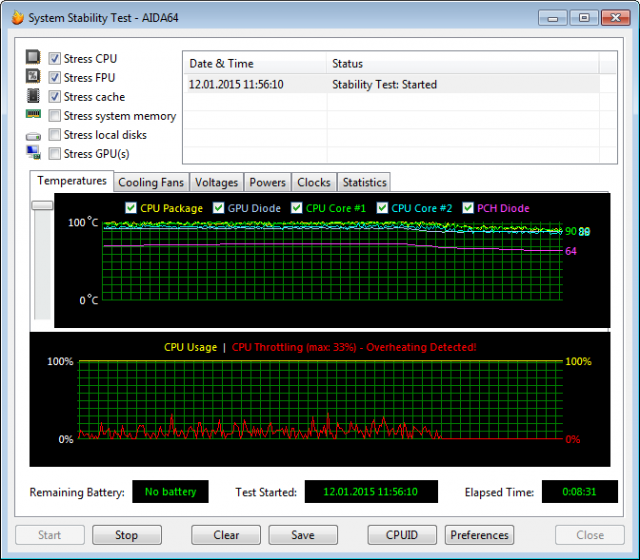

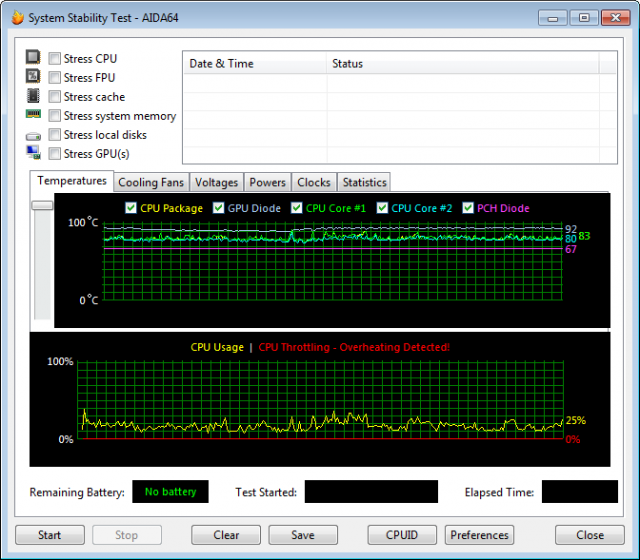

Температура процесора в режимі «Operation» під навантаженням.

Температура процесора в режимі «Operation» в ігровому режимі.

Температура процесора в режимі «Turbo» під навантаженням.

Температура процесора в режимі «Turbo» в ігровому режимі.

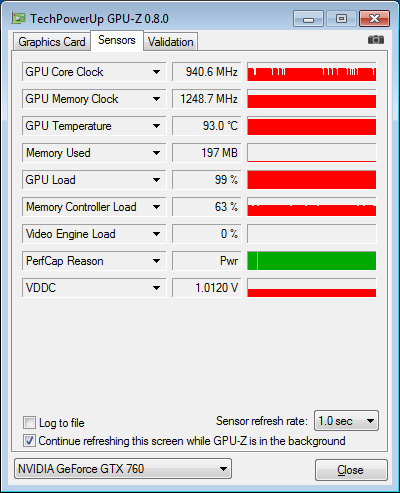

Температура відеокарти NVIDIA GeForce GTX 760 під навантаженням.

Температура компонентів усередині настільки компактного корпусу цілком очікувано виявилася досить високою: 93°С для відеокарти та 92°С для центрального процесора при максимальних навантаженнях. Оскільки дані значення знаходяться дуже близько до критичної позначки, то користувачу необхідно дуже уважно стежити, щоб ніщо не перешкоджало циркуляції повітря усередині.

На скріншоті можна помітити, що в режимі «Operation» троттлінг процесора та просідання частоти GPU (лише при навантаженні через MSI Kombustor, оскільки в реальних графічних тестах осідання помічено не було) відбувалися набагато частіше, аніж в режимі «Turbo», що пояснюється більш «ощадливим» режимом роботи вентиляторів. Троттлінг процесора був задіяний близько 2-х хвилин, іноді доходячи до 33%. Потім швидкість обертання вентиляторів підвищувалися до максимального рівня (10000 об/хв) і система знову починала працювати на повну потужність. Настільки висока частота обертання вентиляторів трималася всього 15 секунд, а потім дуже повільно (протягом 4 хвилин) знижувалася до 6000 об/хв. Після цього система знову поступово нагрівалася (протягом 10 хвилин), а вентилятори знову вмикалися на максимум.

Щоб оцінити рівень шуму, ми окремо протестували систему у двох різних режимах:

«Turbo»:

• простій – 3800 об/хв (рівень шуму нижчий середнього та цілком комфортний);
• ігрове навантаження – ~9000 об/хв (рівень шуму дуже високий);
• екстремальне навантаження – 9500 - 10000 об/хв (рівень шуму дуже високий).

«Operational»:

• простій – 3800 об/хв (рівень шуму нижчий середнього та цілком комфортний;
• ігрове навантаження – ~6000 об/хв (рівень шуму вищий за середній і не дуже комфортний);
• екстремальне навантаження – 6000 - 10000 об/хв (рівень шуму дуже високий).

Висновки

За підсумками тестування ігрового міні-ПК GIGABYTE GB-BXi5G-760 варто відзначити, що ідея створити дійсно потужну й компактну ігрову систему, яку можна розташувати на звороті монітора за допомогою комплектного кріплення, виглядає досить заманливо.

Як показало тестування, із продуктивністю в новинки немає ніяких проблем, тому вона без сумніву може називатися ігровою системою. Наприклад, на високих налаштуваннях графіки ви одержите цілком гідні понад 60 fps в Battlefield 4, що відмінно при таких габаритах ПК. Зворотною стороною медалі є високе нагрівання внутрішніх компонентів при тривалих максимальних навантаженнях і аналогічний шум вентиляторів системи охолодження, які задіюють усі зусилля для стабілізації температури внутрішніх компонентів.

До незаперечних переваг GIGABYTE GB-BXi5G-760 можна віднести наявність попередньо встановленого модуля бездротових інтерфейсів Wi-Fi a/b/g/n/ac і Bluetooth 4.0, а також підтримку 2,5-дюймового накопичувача з інтерфейсом SATA 6 Гбіт/с і чотирьох портів USB 3.0.

Серед особливостей нагадаємо про ситуацію з відеокартою, іменованою виробником як «NVIDIA GeForce GTX 760», однак ідентичної за ТТХ із NVIDIA GeForce GTX 870M. До того ж вона оснащена досить значним обсягом власної відеопам'яті (6 ГБ), що повинно сподобатися ігроманам і любителям графічного ремесла.

У цілому GIGABYTE GB-BXi5G-760 може стати хорошою альтернативою домашній системі середнього рівня, яка має найширше коло завдань і при цьому не займає багато місця.

Переваги:

• продуктивний 2-ядерний процесор Intel Core i5-4200H;
• дискретна графіка NVIDIA GeForce GTX 760;
• компактний і стильний дизайн;
• якісне складання та хороші матеріали корпусу;
• можливість встановлення 2,5-дюймового HDD / SSD-накопичувача товщиною 7,0 і 9,5 мм;
• підтримка mSATA-накопичувача;
• кріплення VESA і модуль Wi-Fi/Bluetooth у комплекті;
• підтримка високошвидкісних стандартів 802.11 a/b/g/n/ac Wi-Fi і Bluetooth 4.0;
• можливість розташування на стіні або на тильній стороні монітора.

Особливості:

• необхідність придбання модулів оперативної пам'яті, накопичувача й ОС.

Недоліки:

• некомфортний рівень шуму системи охолодження й сильне нагрівання компонентів усередині корпусу при тривалому максимальному навантаженні.
