Огляд і тестування міні-комп'ютера GIGABYTE BRIX GB-BXi3H-5010

Комп'ютери серії GIGABYTE BRIX є досить цікавими рішеннями. Вони мають привабливий лаконічний дизайн і займають мало місця на столі. При цьому усередині може використовуватися як енергоефективна платформа, так і продуктивна ігрова конфігурація з дискретною відеокартою.

GIGABYTE BRIX GB-BXi3H-5010

Даний матеріал присвячений моделі GIGABYTE BRIX GB-BXi3H-5010, яка обладнана двоядерним процесором Intel Core i3-5010U. Рівень його TDP становить 15 Вт, а сам він підтримує роботу в чотирьохпотоковому режимі. Враховуючи габарити пристрою, такий процесор є золотою серединою для швидкого виконання більшості офісних і мультимедійних завдань.

Специфікація

Виробник і модель

GIGABYTE BRIX GB-BXi3H-5010

Процесор

Intel Core i3-5010U (2 х 2,1 ГГц; 15 Вт)

Чіпсет

Intel Broadwell-U

Підтримка пам'яті

2 x SO-DIMM-слоти DDR3L-1600 / 1333 МГц із підтримкою до 16 ГБ пам'яті

Графічний адаптер

Intel HD Graphics 5500 (300 − 900 МГц)
Об’єм відеопам'яті виділяється з оперативної

Дискова підсистема

1 х mSATA

1 х SATA 6 Гбіт/с

Відсіки для накопичувачів

1 х 2,5" (внутрішній, з підтримкою пристроїв товщиною 7,0 і 9,5 мм)

Слоти розширення

1 х PCIe M.2 (встановлений модуль Wi-Fi/Bluetooth)

Інтерфейси

4 x USB 3.0

1 х суміщений аудіороз’єм

1 х HDMI

1 х Mini DisplayPort

1 x RJ45

1 x роз’єм живлення

1 х замок Kensington

Мультимедіа

Динаміки

-

Аудіокодек

Realtek ALC283

Комунікаційні можливості

Мережевий адаптер

10/100/1000 Мбіт/с (Realtek RTL8111G)

Wi-Fi

802.11a/b/g/n/ac (2,4/5 ГГц)

Bluetooth

Bluetooth 4.0

Блок живлення

Вихідні параметри: 19 В пост. напр., 3,42 А, 65 Вт

Вхідні параметри: 100~240 В зм. напр. при 50/60 Гц

Інше

Можливість монтування на стіну або монітор за допомогою комплектного кріплення VESA 75/100 мм

Розміри материнської плати

100 х 105 мм

Розміри корпусу

114,4 x 107,6 x 46,8 мм

Колір

Чорний

Операційна система

Немає (підтримується 64-бітна Windows 7 / 8.1 / 10)

Сайт виробника

Сторінка продукту

GIGABYTE TECHNOLOGY CO., LTD

GIGIGABYTERIX GB-BXi3H-5010

Упаковка та комплектація

GIGABYTE BRIX GB-BXi3H-5010 GIGABYTE BRIX GB-BXi3H-5010

Міні-комп'ютер GIGABYTE BRIX GB-BXi3H-5010 продається в невеликій картонній упаковці чорного кольору з досить інформативною кольоровою поліграфією. На її зворотній стороні перераховані усі внутрішні та зовнішні роз’єми неттопа, а також описаний вміст коробки.

GIGABYTE BRIX GB-BXi3H-5010

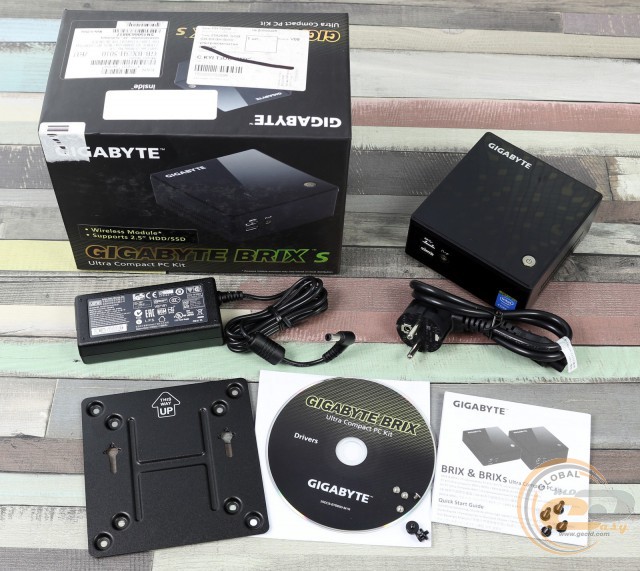

У комплект поставки GIGABYTE BRIX GB-BXi3H-5010 входять:

  • кріплення VESA, а також гвинти та тримачі до нього;
  • блок живлення та мережевий кабель;
  • диск із драйверами;
  • посібник користувача.

Особливо радує наявність у комплекті кріплення VESA, яке дозволяє встановлювати даний міні-комп'ютер на звороті монітора або навіть на стіні. Також у наборі є блок живлення APD NB-65B19 від компанії Asian Power Devices потужністю 65 Вт (19 В при 3,42 А).

Зовнішній вигляд, розташування елементів

GIGABYTE BRIX GB-BXi3H-5010

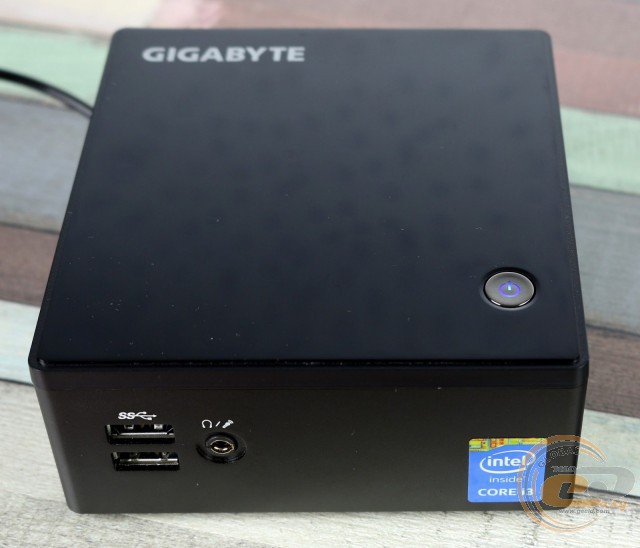

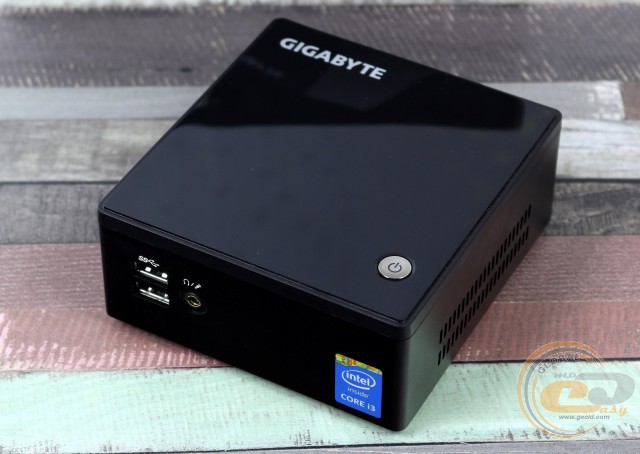

Зовні GIGABYTE BRIX GB-BXi3H-5010 практично нічим не відрізняється від протестованих раніше пристроїв серії GIGABYTE BRIX. Він виконаний у тому ж невеликому корпусі із чорного пластику з розмірами 114,4 x 107,6 x 46,8 мм. Його глянцева верхня частина обладнана невеликою круглою кнопкою увімкнення.

GIGABYTE BRIX GB-BXi3H-5010

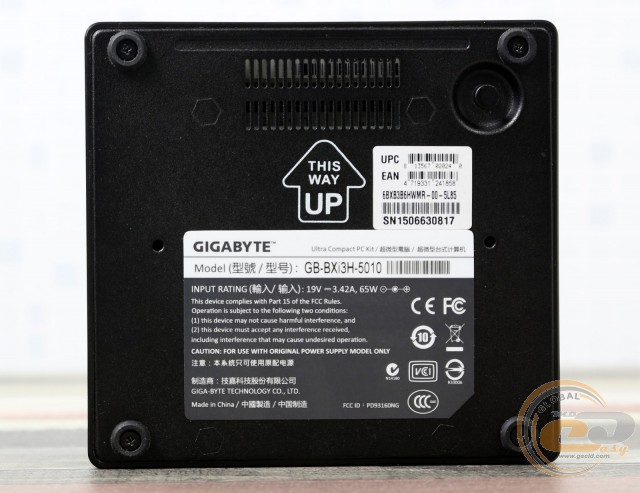

Нижня кришка створена з металу, оснащена невеликими вентиляційними решітками та містить наклейки з технічною інформацією.

GIGABYTE BRIX GB-BXi3H-5010

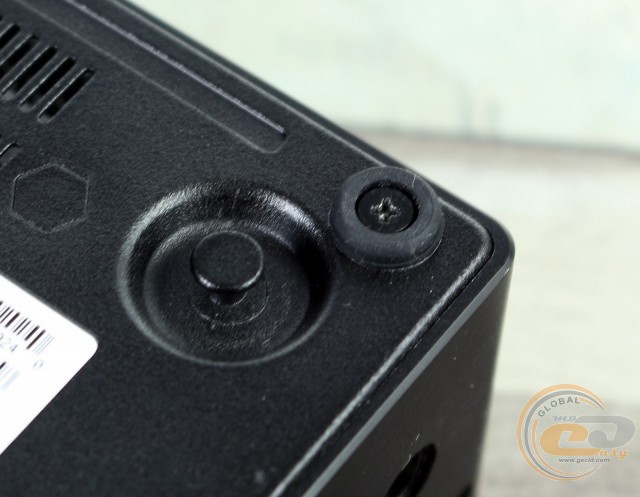

Стійкому положенню на столі сприяють чотири прогумовані ніжки на основі.

GIGABYTE BRIX GB-BXi3H-5010

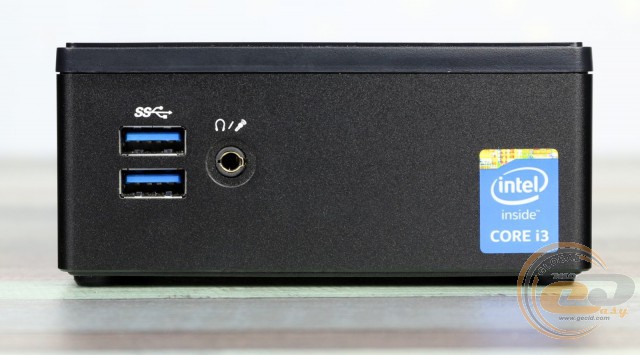

Передня сторона корпусу містить два порти USB 3.0 і суміщений аудіороз’єм. Невелика наклейка в правій частині повідомляє, що усередині встановлений процесор серії Intel Core i3.

GIGABYTE BRIX GB-BXi3H-5010

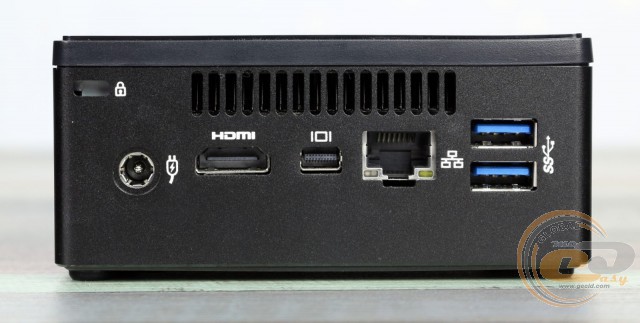

Основна інтерфейсна панель дала притулок наступним елементам:

  • 1 х замок Kensington;
  • 1 х роз’єм живлення;
  • 1 х HDMI;
  • 1 х Mini DisplayPort;
  • 1 х RJ45;
  • 2 х USB 3.0.

GIGABYTE BRIX GB-BXi3H-5010

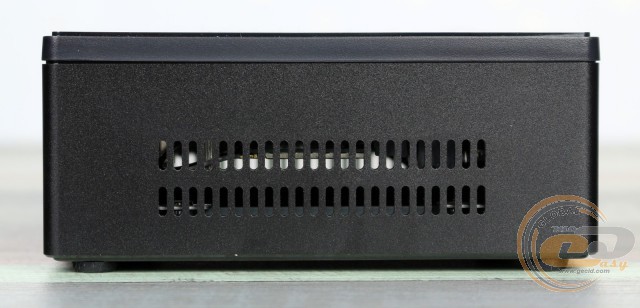

Немало важливими елементами конструкції є вентиляційні решітки з боків корпусу. Вони сприяють кращому охолодженню комплектуючих за рахунок відведення надлишку тепла.

Внутрішнє компонування

GIGABYTE BRIX GB-BXi3H-5010

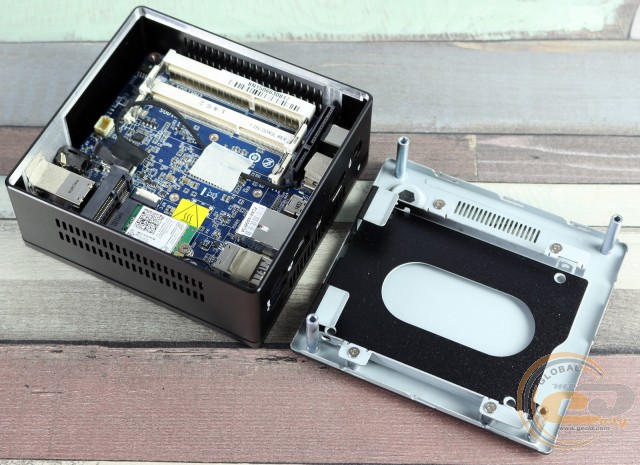

Під металевою кришкою можна виявити відсік для встановлення 2,5-дюймового HDD- або SSD-накопичувача товщиною 7,0 і 9,5 мм.

GIGABYTE BRIX GB-BXi3H-5010

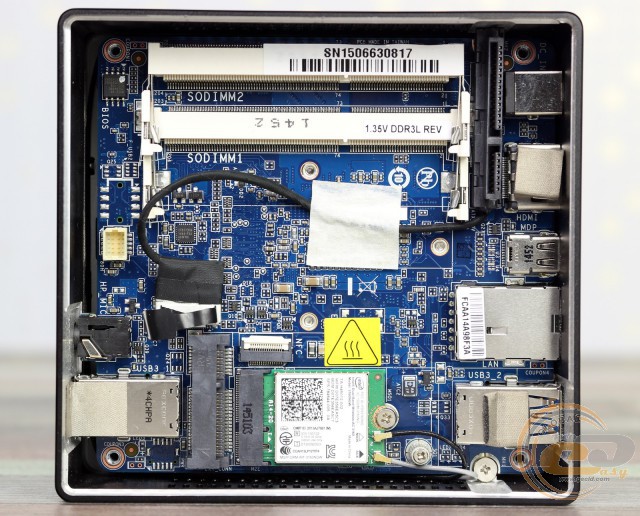

Усередині є два слоти для модулів оперативної пам'яті DDR3L SO-DIMM. Поруч розташований кабель SATA для підключення 2,5-дюймового накопичувача та слот mSATA для компактного SSD. У роз’єм PCIe M.2 уже встановлений комбінований модуль Wi-Fi/Bluetooth Intel 3160NGW. Він підтримує стандарти 802.11a/b/g/n/ac (2,4 і 5 ГГц) і Bluetooth 4.0.

GIGABYTE BRIX GB-BXi3H-5010

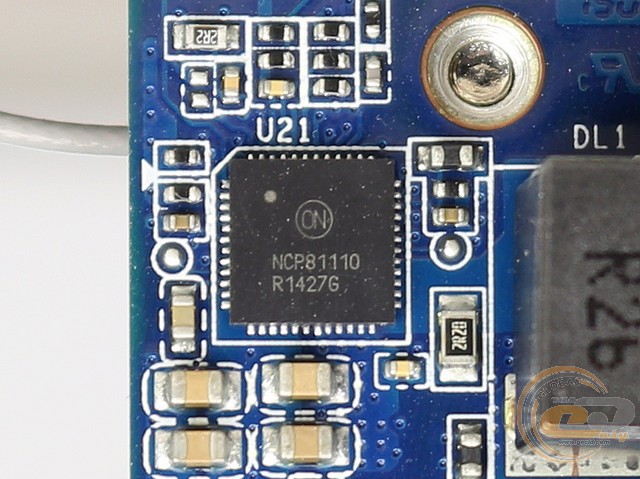

Контролером підсистеми живлення центрального процесора виступає мікросхема ON Semiconductor NCP81110.

GIGABYTE BRIX GB-BXi3H-5010

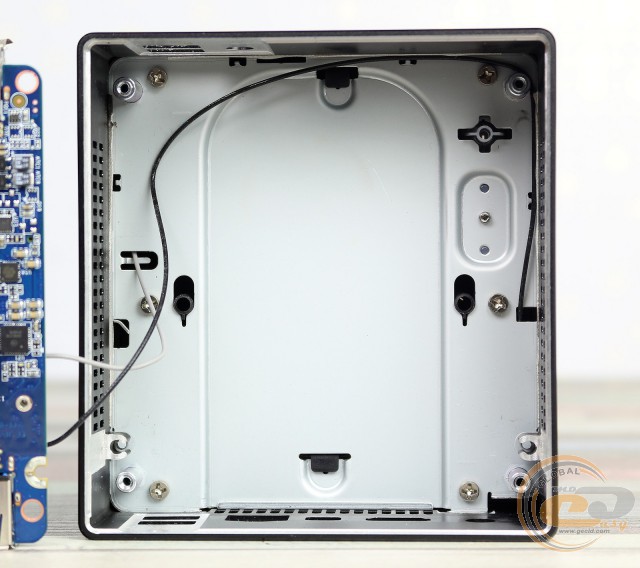

На самому дні корпусу, під материнською платою, знаходиться антена модуля Wi-Fi. Для забезпечення стійкого сигналу потрібно стежити, щоб у процесі роботи вона не перекривалася.

BIOS

Материнська плата обладнана попереднім завантажувачем BIOS Aptio, який оформлений у класичному стилі й розділений на вкладки. Крім стандартних можливостей налаштування дати та часу тут є й набір додаткових опцій.

Серед них можна виділити активацію режиму роботи кулера залежно від температури процесора. Також можна увімкнути режим сумісності для встановлення популярної операційної системи Windows 7. В окремому розділі присутня можливість відключення вбудованих звукового та мережевого контролерів. Деяким користувачам буде корисною опція встановлення пароля.

Апаратна платформа

GIGABYTE BRIX GB-BXi3H-5010 GIGABYTE BRIX GB-BXi3H-5010 GIGABYTE BRIX GB-BXi3H-5010

Неттоп GIGABYTE BRIX GB-BXi3H-5010 оснований на двоядерному процесорі Intel Core i3-5010U. Він може працювати в чотирьохпотоковому режимі на частоті 2100 МГц при напрузі 0,893 В. Процесор виконаний за 14-нм техпроцесом (мікроархітектура Intel Broadwell) і має на борту 3 МБ кеш-пам'яті L3. Також у нього інтегрований двоканальний контролер оперативної пам'яті стандарту LPDDR3 і DDR3L із частотою 1333 і 1600 МГц.

GIGABYTE BRIX GB-BXi3H-5010

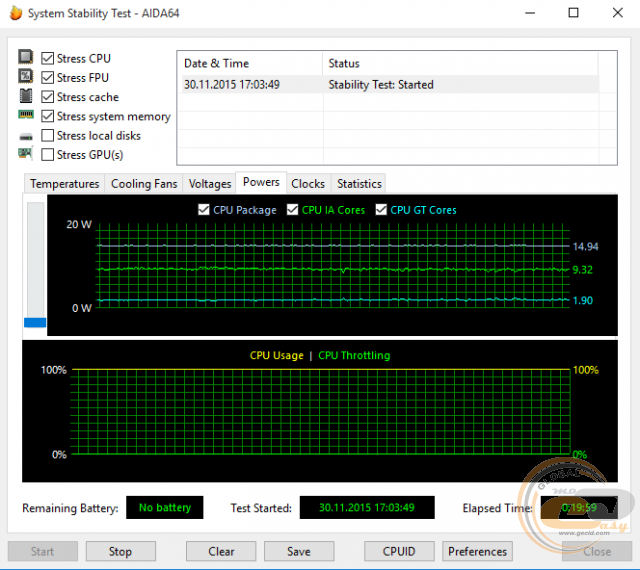

Максимальне енергоспоживання Intel Core i3-5010U при повному навантаженні не перевищувало 15 Вт, що повністю відповідає заявленим характеристикам.

GIGABYTE BRIX GB-BXi3H-5010

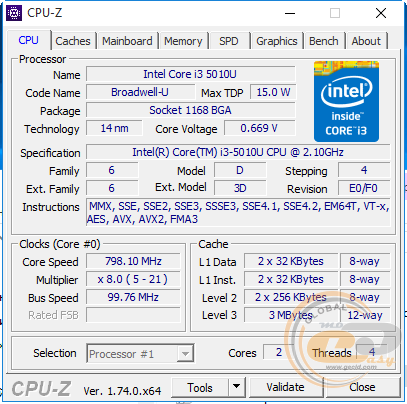

Після переходу в режим простою тактова частота CPU опустилася до 800 МГц при напрузі 0,669 В.
