Огляд і тестування міні-комп'ютера ECS LIVA X2

04-09-2015

Постійні читачі нашого порталу вже мали можливість познайомитися з продукцією відомої тайванської компанії ECS (Elitegroup Computer Systems), яка ось уже кілька десятків років поспіль є активним учасником ринку комп'ютерних комплектуючих.

ECS LIVA X2

На черзі ще один представник досить цікавої та багато в чому інноваційної лінійки портативних міні-ПК – неттоп ECS LIVA X2, який, крім оновленого процесора та поліпшеної системи охолодження, одержав новий привабливий дизайн. Тому не будемо відволікатися на непотрібні прелюдії, а скоріше почнемо наш огляд з детального розгляду технічних характеристик.

Специфікація

Виробник і модель

ECS LIVA X2

Процесор

Intel Celeron N3050: 2 ядра, 2 потоки, 1600 − 2166 МГц, кеш-пам'ять L2 – 2 МБ, TDP – 6 Вт

Чіпсет

Intel Celeron N3050 (Intel Braswell SoC)

Оперативна пам'ять

2 ГБ DDR3L-1600 МГц

Графічний адаптер

Intel HD Graphics: частота ядра 320 – 600 МГц; об’єм відеопам'яті виділяється динамічно за рахунок оперативної

Дискова підсистема

Toshiba eMMC 032GE4 32 ГБ

Відсіки для накопичувачів

1 х M.2 SSD (до 1 ТБ)

Оптичний привід

Кард-рідер

Слоти для розширення

1 х mini-PCIe (встановлений бездротовий модуль)

Інтерфейси

3 x USB 3.0

1 х суміщений аудіороз’єм

1 х HDMI

1 х D-Sub

1 x RJ45

1 x роз’єм живлення

1 х замок Kensington

Мультимедіа

Акустика

Обробка звуку

Realtek ALC283

Мікрофон

Стерео

Комунікаційні можливості

LAN

(Realtek RTL8111H)

Wi-Fi

802.11ac (Realtek RTL8821AE)

Bluetooth

4.0 (Realtek RTL8821AE)

Блок живлення

Вихідні параметри: 12 В пост. напр., 3 A, 36 Вт

Вхідні параметри: 100~240 В зм. напр. при 50/60 Гц

Інше

Можливість монтування на стіну або монітор за допомогою комплектного кріплення VESA 75/100 мм

Розміри корпусу

156 x 83 x 51 мм

Вага

558 г

Колір

Білий

Операційна система

Windows 8.1 (безкоштовне оновлення до Windows 10)

Офіційна гарантія

Сайт виробника

ECS

Сторінка продукту

ECS LIVA X2

Упаковка та комплектація

ECS LIVA X2

Неттоп ECS LIVA X2 постачається в порівняно невеликій, але досить привабливій коробці, яка виконана зі щільного і якісного картону, пофарбованого в стильний сріблястий колір.

ECS LIVA X2

Крім приємного дизайну, вона відрізняється непоганою інформативністю й може запропонувати весь необхідний перелік технічних даних (назва моделі, серійний номер, специфікація, країна виробник).

ECS LIVA X2

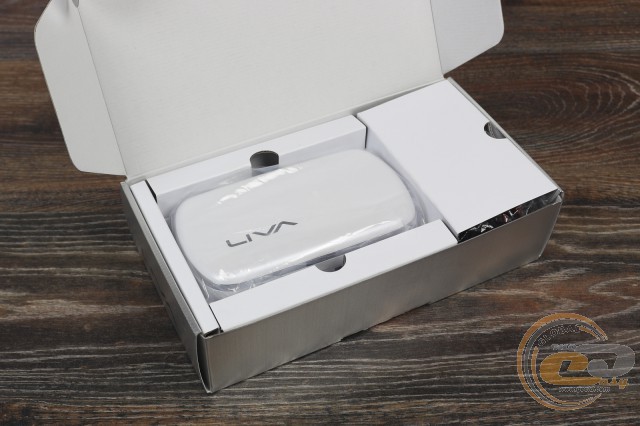

Усередині упаковки пристрій надійно зафіксований за допомогою картонної форми, яка добре захищає його під час транспортування й одночасно допомагає зберігати всі додаткові аксесуари.

ECS LIVA X2

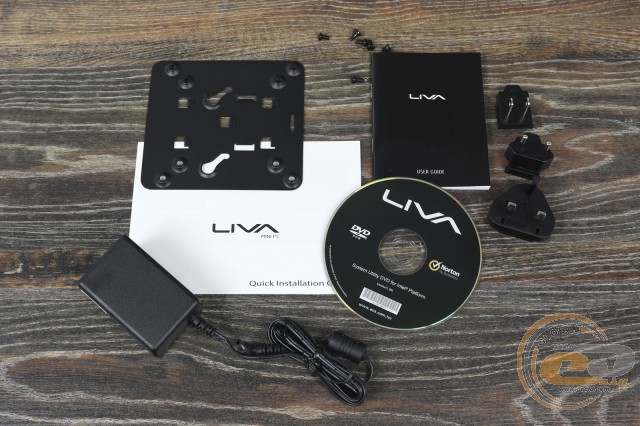

Комплект поставки ECS LIVA X2 приємно радує своїм наповненням, оскільки включає до свого складу ряд корисних елементів: блок живлення потужністю 36 Вт (12 В, 3 А), три знімні штекери для розеток різного типу (американська, британська і європейська), кріплення VESA з необхідним набором гвинтів, диск із програмним забезпеченням і драйверами, а також короткий посібник користувача.

Зовнішній вигляд, розташування елементів

ECS LIVA X2

Зовнішній вигляд новинки помітно виділяється навіть на тлі інших неттопів компанії ECS. На відміну від своїх побратимів, які характеризуються багато в чому практичним і розважливим дизайном (прямокутні рубані грані та класичний чорний колір), ECS LIVA X2 одержав більш яскраву й елегантну зовнішність (плавні закруглені лінії та сніжно-біле офарблення), що робить пристрій по-справжньому стильним та цікавим. Незмінними залишилися лише компактні габарити (156 x 83 x 51 мм) і скромна вага (558 г), що, втім, є відмітною рисою усієї лінійки асортименту міні-ПК.

ECS LIVA X2

Корпус ECS LIVA X2 виготовлений із двох матеріалів, які добре поєднуються, – якісного матового пластику та міцного металу. За рахунок першого вдалося створити стильний дизайн (верхня кришка та боковини), а другий є відмінною основою для побудови шасі й надає пристрою хорошу жорсткість. З'єднані деталі дуже щільно, так що претензій до якості збірки немає.

ECS LIVA X2 ECS LIVA X2

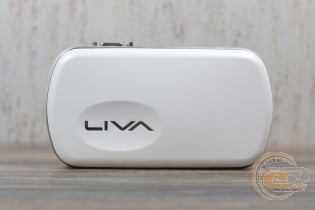

На верхній стороні корпусу неттопа знаходиться невелике заглиблення, в якому поміщений фірмовий логотип. У той же час нижня сторона практично повністю зайнята вентиляційними отворами СО і невеликим стікером зі стандартною технічною інформацією.

ECS LIVA X2

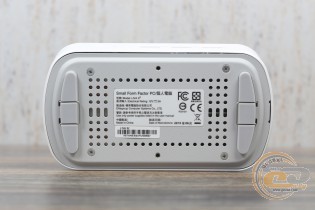

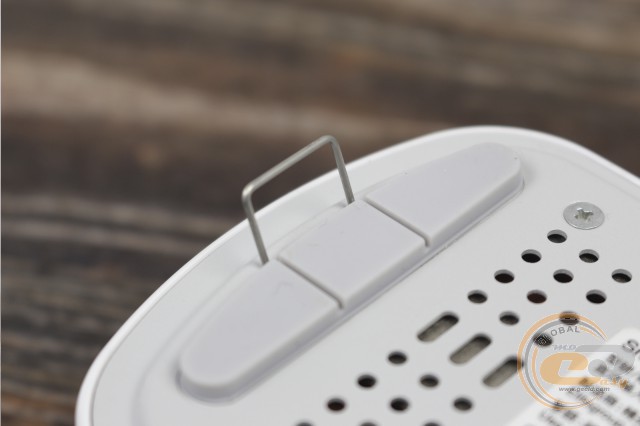

На додачу тут присутні дві складні ніжки, які при необхідності піднімають пристрій над поверхнею, а також присутні два отвори, призначені для комплектного кріплення VESA.

ECS LIVA X2 ECS LIVA X2

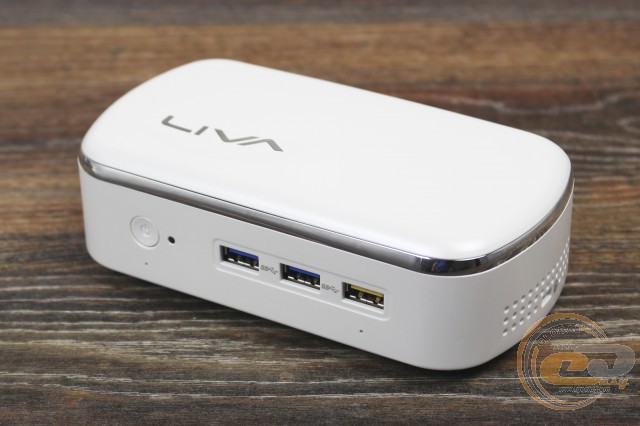

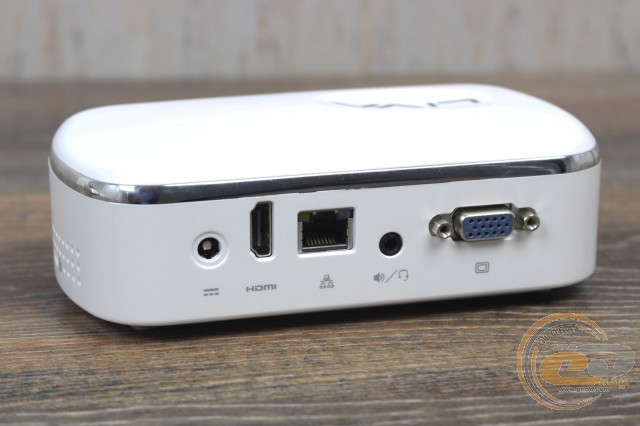

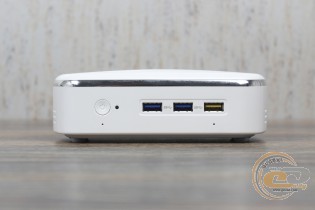

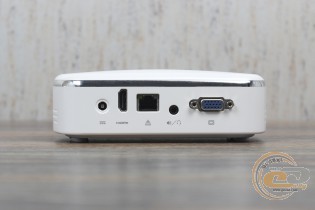

Лицьова грань міні-ПК містить клавішу увімкнення, два маленькі отвори стереомікрофонів і відразу три порти USB 3.0 (роз’єм із жовтою підкладкою підтримує технологію ECS EZ Charger для прискореної зарядки підключених пристроїв), тоді як на тильну винесене гніздо для підключення блока живлення, порт HDMI, мережевий роз’єм RJ45, суміщений аудіороз’єм і порт D-Sub.

ECS LIVA X2 ECS LIVA X2

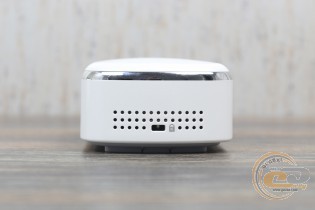

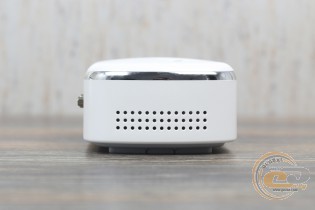

Крім замка Kensington на правій грані, боковини неттопа зайняті вентиляційними отворами. Вони вдало вписуються в загальний дизайн пристрою й абсолютно не псують його візуальний стиль.

У цілому зовнішність ECS LIVA X2 і компонування функціональних елементів заслуговує тільки позитивних відгуків. За рахунок зручного розташування портів і роз’ємів, а також досить привабливого дизайну, неттоп добре виглядатиме як на робочому столі, так і біля телевізора у вітальні, забезпечуючи швидке підключення периферії.

Внутрішнє компонування

ECS LIVA X2

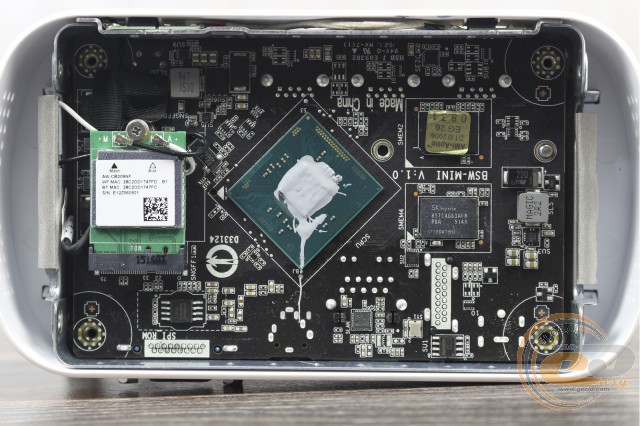

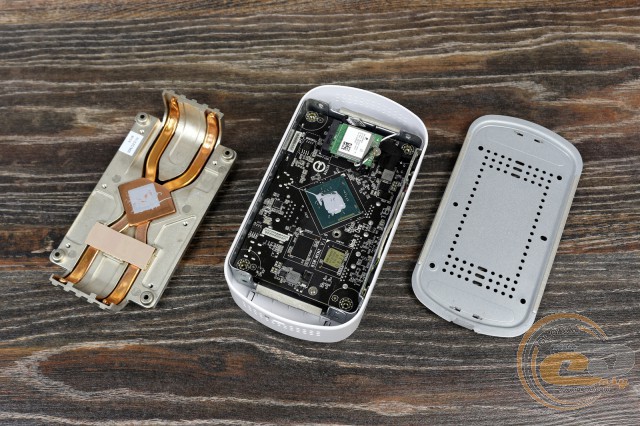

Знявши верхню кришку та великий алюмінієвий радіатор системи охолодження, ми одержуємо доступ до лицьової частини материнської плати.

ECS LIVA X2

На ній розмістилися два чіпи оперативної пам'яті, процесор і знімний комбінований модуль бездротового зв'язку.

ECS LIVA X2

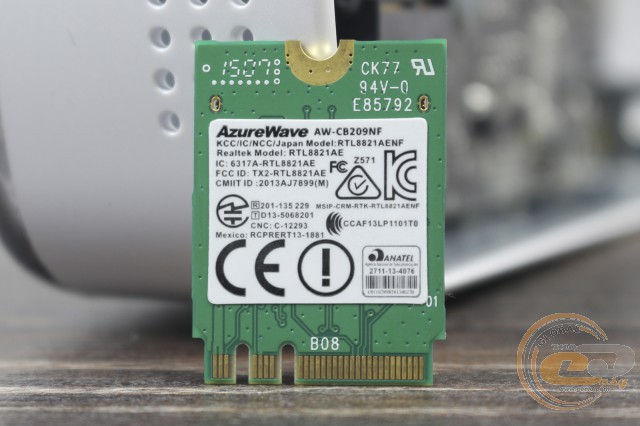

У нашому випадку використовується контролер Realtek RTL8821AE, який підтримує стандарти Wi-Fi 802.11ac і Bluetooth 4.0.

ECS LIVA X2

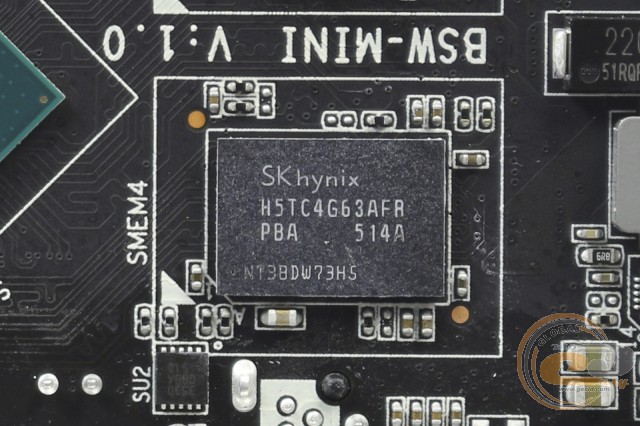

Оперативна пам'ять представлена чотирма мікросхемами DDR3L-1600 МГц SK Hynix H5TC4G63AFR ємністю 4 Гбіт кожна. Загальний об’єм оперативної пам'яті становить 16 Гбіт або 2 ГБ.

ECS LIVA X2

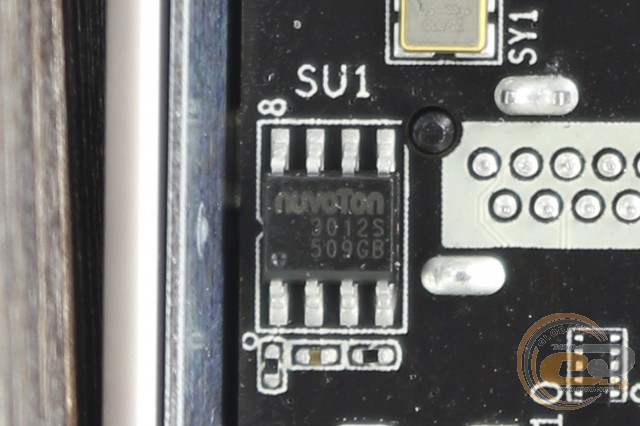

Підсистема живлення внутрішніх компонентів працює під управлінням контролера Nuvoton NCT3012S.

ECS LIVA X2

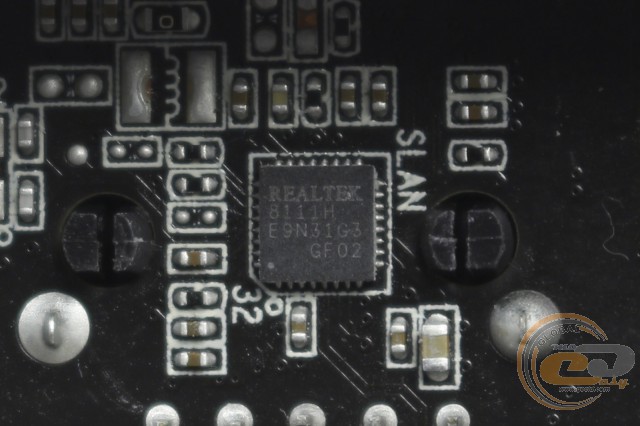

Мережеві з'єднання забезпечує гігабітний LAN-контролер Realtek RTL8111H.

ECS LIVA X2

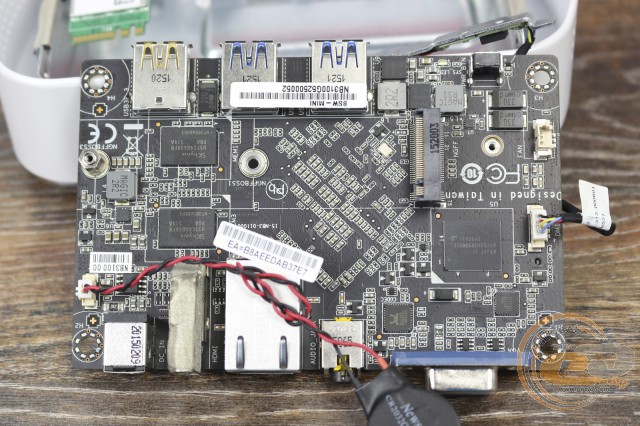

На звороті материнської плати розташований флеш-накопичувач Toshiba eMMC 032GE4 об’ємом 32 ГБ, а також один слот розширення M.2 для підключення додаткового SSD-диска.

ECS LIVA X2

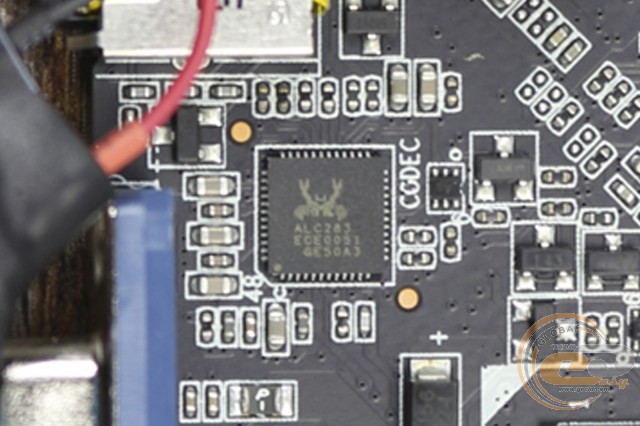

Звукова підсистема неттопа представлена аудіокодеком Realtek ALC283, який забезпечує роботу суміщеного аудіороз’єму для навушників і мікрофона.

ECS LIVA X2

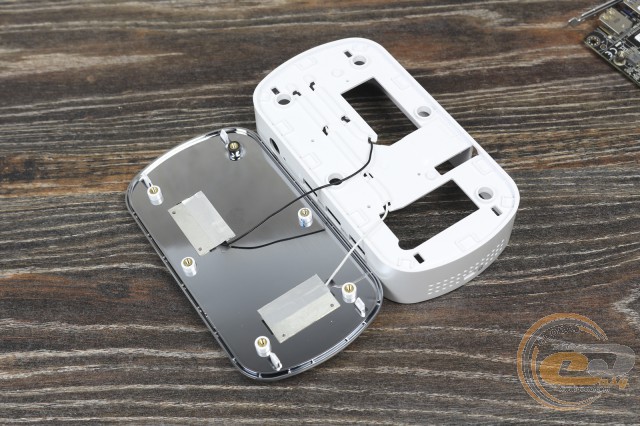

Металева основа корпусу міні-ПК виконує роль антени бездротового модуля. Її розміру й площі цілком достатньо, щоб реалізувати безперебійний сигнал і якісну передачу даних. Однак для забезпечення оптимального рівня зв'язку не слід накривати корпус пристрою матеріалами, які можуть викликати радіоперешкоди.

BIOS

Неттоп ECS LIVA X2 оснащений чіпом початкового завантаження BIOS Aptio від компанії American Megatrends Inc, який дозволяє налаштувати деякі внутрішньосистемні компоненти. Його графічна оболонка відрізняється класичним інтерфейсом і має підтримку російської локалізації.

ECS LIVA X2 ECS LIVA X2 ECS LIVA X2

Так, використовуючи можливості закладки «Main», користувач може налаштувати дату та час, а також вибрати мову відображення інформації.

Розділ «Advanced» містить більшість інструментів для тонкого конфігурування основних параметрів пристрою. З його допомогою можна змінити схему функціонування центрального процесора, відрегулювати роботу інтерфейсів SATA і USB, увімкнути або вимкнути бездротовий модуль, а також одержати коротку інформацію про стан системи.

Що стосується закладки «Chipset», то тут присутня можливість задати об’єм пам'яті, який буде виділятися з оперативної на потреби графічної підсистеми, а також присутній ряд вкладок, які дозволяють налаштувати роботу аудіоконтролера.

ECS LIVA X2

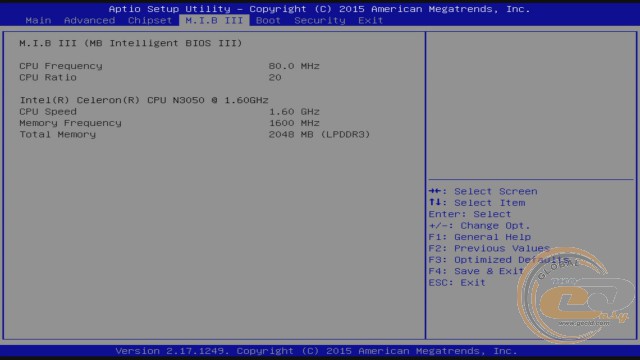

Розділ із незвичною назвою «M.I.B. III» містить інформацію про центральний процесор неттопа і його частотні показники.

Вкладка «Boot», як можна зрозуміти з назви, дозволяє виставити параметри початкового завантаження пристрою залежно від використовуваних компонентів (eMMC-накопичувач, SSD-диск, зовнішня флешка) і встановленої операційної системи.

ECS LIVA X2 ECS LIVA X2

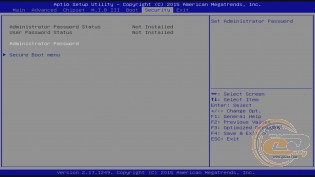

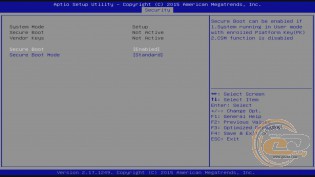

Розділ «Security» відповідає за безпеку користувацької інформації. У ньому можна встановити пароль адміністратора системи й активувати захищений режим завантаження BIOS.

ECS LIVA X2

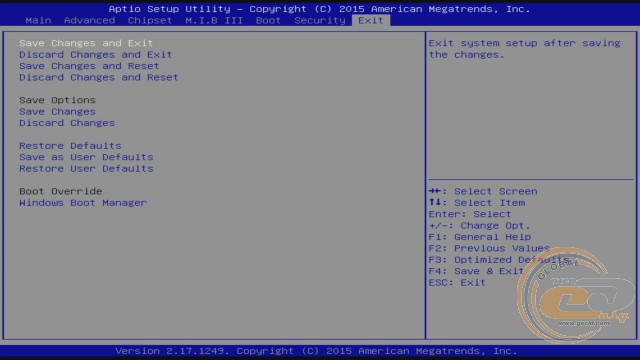

Останній пункт меню «Exit» дозволяє зберегти внесені зміни і при необхідності скидати конфігурацію BIOS на заводські налаштування.

Апаратна платформа

ECS LIVA X2 ECS LIVA X2 ECS LIVA X2

ECS LIVA X2 ECS LIVA X2

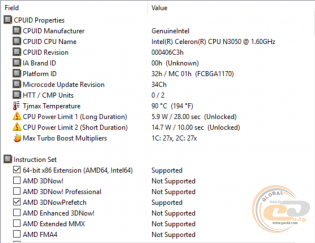

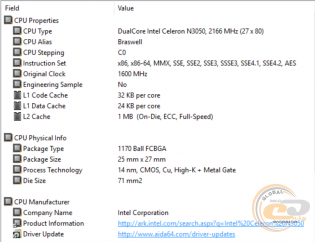

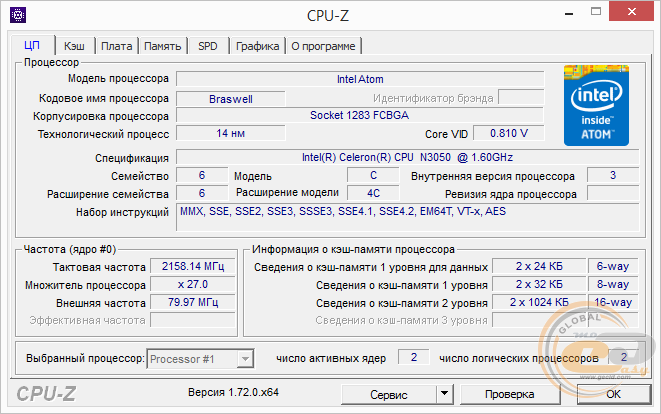

Тестована новинка побудована на базі двоядерного процесора Intel Celeron N3050 з робочою тактовою частотою 1600 МГц і об’ємом кеш-пам'яті L2 на рівні 2 МБ, який здатний одночасно обробляти до двох потоків даних. Він виготовлений відповідно до 14-нм технологічного процесу і базується на основі мікроархітектури Intel Braswell із застосуванням дизайну SoC (System-on-a-Chip). Це означає, що на його кристалі розмістилися не тільки вже звичні ядра центрального та графічного процесорів, але й контролер пам'яті, а також мікросхема чіпсету.

ECS LIVA X2 ECS LIVA X2

ECS LIVA X2 ECS LIVA X2

У простої тактова частота процесора може опускатися до позначки 480 МГц, що дозволяє знизити енергоспоживання та тепловиділення. При максимальному навантаженні робоча частота Intel Celeron N3050 здатна динамічно збільшуватися до 2158 МГц, значно підвищуючи загальний рівень продуктивності.

ECS LIVA X2

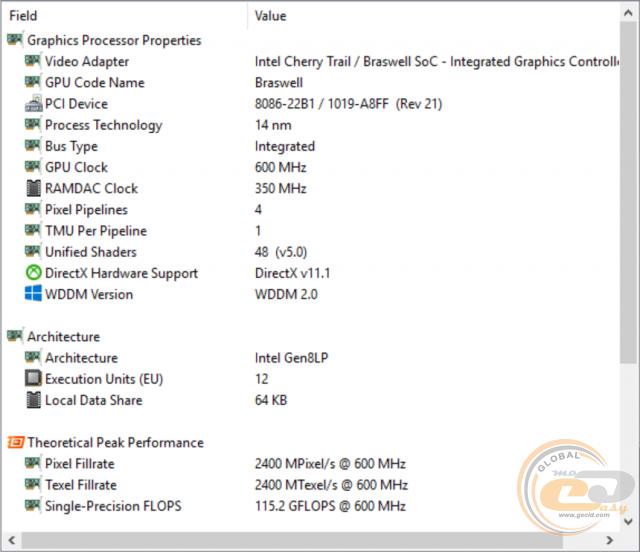

Як і більшість процесорів поточного покоління, Intel Celeron N3050 обладнаний вбудованою графічною підсистемою. У нашому випадку застосовується Intel HD Graphics з діапазоном робочих частот від 320 до 600 МГц і підтримкою API DirectX і OpenGL. Об’єм відеопам'яті прискорювача виділяється з ОЗП неттопа і може досягати 512 МБ.

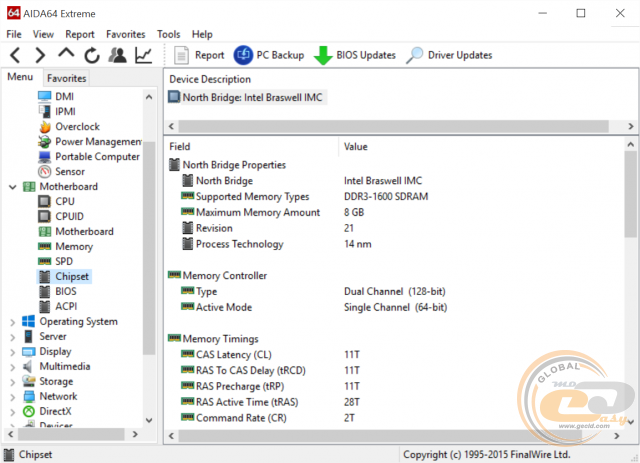

Вбудований контролер пам'яті процесора забезпечує роботу модулів стандарту DDR3L-1600 МГц в 2-канальному режимі з максимальним загальним обсягом до 8 ГБ.

ECS LIVA X2

В пристрої ж встановлено 2 ГБ ОЗП, які працюють в одноканальному режимі. Оскільки самі мікросхеми пам'яті розпаяні на платі, то можливості їх самостійної заміни або збільшення об’єму немає.

ECS LIVA X2

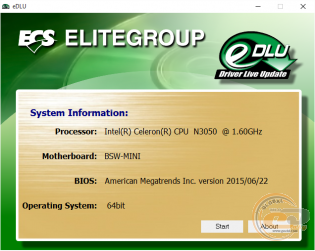

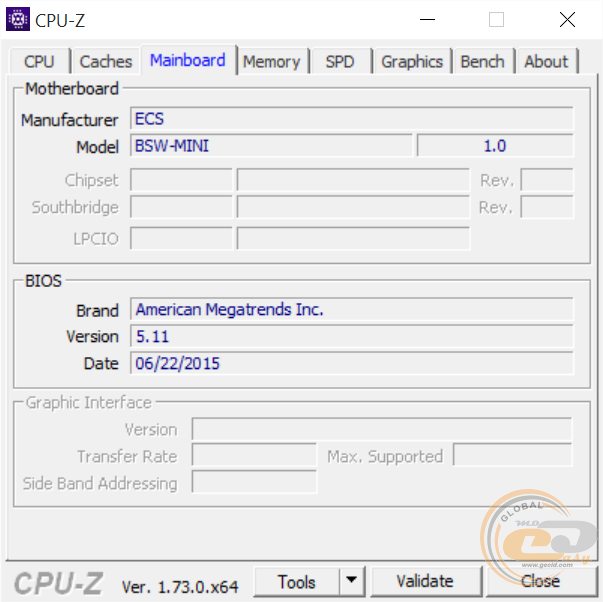

В основі неттопа використовується материнська плата ECS BSW-MINI. На ній розташовані лише деякі контролери, адже інші інтегровані безпосередньо в SoC-процесор.

Накопичувачі

ECS LIVA X2

ECS LIVA X2 ECS LIVA X2

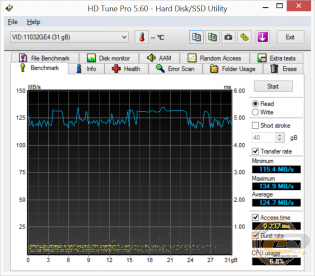

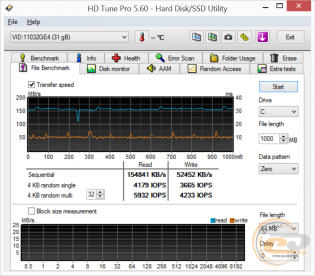

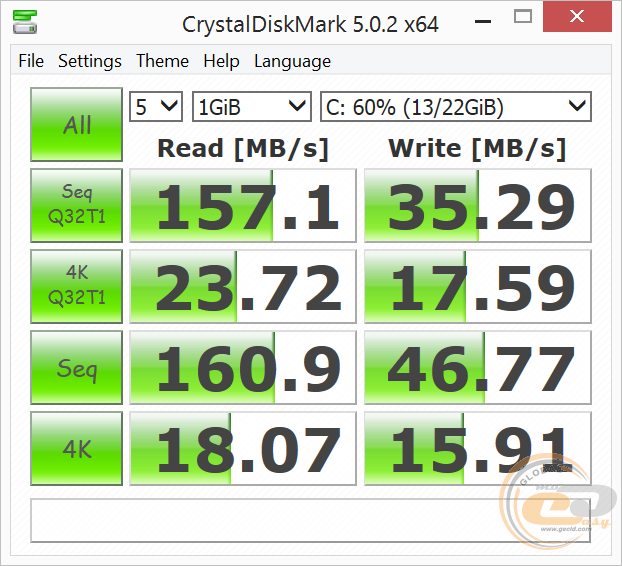

Дискова підсистема ECS LIVA X2 представлена вбудованим накопичувачем Toshiba eMMC 032GE4 об’ємом 32 ГБ, який розпаяний на системній платі. Швидкість послідовного читання даних знаходиться на хорошому рівні, досягаючи 160,9 МБ/с. А от швидкість запису становить усього 46,8 МБ/с.

На додачу в пристрої передбачена можливість розширення вільного дискового простору за рахунок підключення додаткового SSD-накопичувача формату M.2. Також при необхідності можна приєднати зовнішній диск із інтерфейсом USB.

Тестування продуктивності

ECS LIVA X2 ECS LIVA X2

На полиці магазинів тестована модель потрапляє із попередньо встановленою операційною системою Windows 8.1, яка доповнена рядом фірмових утиліт для повного й своєчасного оновлення програмних компонентів неттопа (прошивання BIOS і драйверів). З її допомогою проводилося тестування продуктивності, а також зчитувалися температурні показники під час роботи ПК.

ECS LIVA X2 ECS LIVA X2

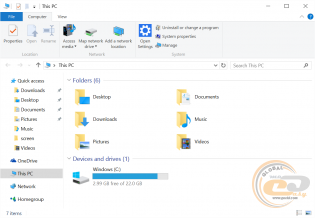

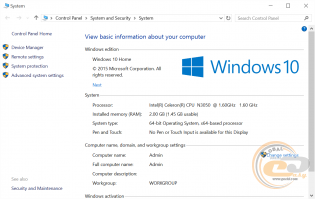

При бажанні власники новинки можуть безкоштовно оновитися до операційної системи Windows 10 Home. Для цієї процедури буде потрібно приблизно 6,5 ГБ вільного простору на системному накопичувачі. У процесі оновлення всі користувацькі налаштування та додатки збережуться протягом 30 днів, дозволяючи відкотити оновлення назад до Windows 8.1, якщо протягом місяця нова ОС не прийде до душі власнику.

Для порівняння продуктивності неттопа ECS LIVA X2 ми використовували тестове обладнання з різними конфігураціями:

Материнські плати (AMD)

ASRock Fatal1ty FM2A88X+ Killer (Socket FM2+)

ASRock AM1B-ITX (Socket AM1)

Материнські плати (Intel)

ASRock Z87M OC Formula (Intel Z87, Socket LGA1150, DDR3, microATX)

AsRock Fatal1ty Z97X Killer (Intel Z97, Socket LGA1150, DDR3, ATX)

Кулери

Scythe Mugen 3 (Socket LGA1155/1366, AMD Socket AM3+/FM1/ FM2)

Оперативна пам'ять

2 х 4 ГБ DDR3-2400 TwinMOS TwiSTER 9DHCGN4B-HAWP

Жорсткий диск

WD Caviar Blue WD10EALX (1 ТБ, SATA 6 Гбіт/с, NCQ)

Блок живлення

Seasonic X-660 (660 Вт, Active PFC, 80 PLUS Gold, 120-мм fan)

ECS LIVA X2

ECS LIVA X2

ECS LIVA X2

ECS LIVA X2

ECS LIVA X2

ECS LIVA X2

ECS LIVA X2

ECS LIVA X2

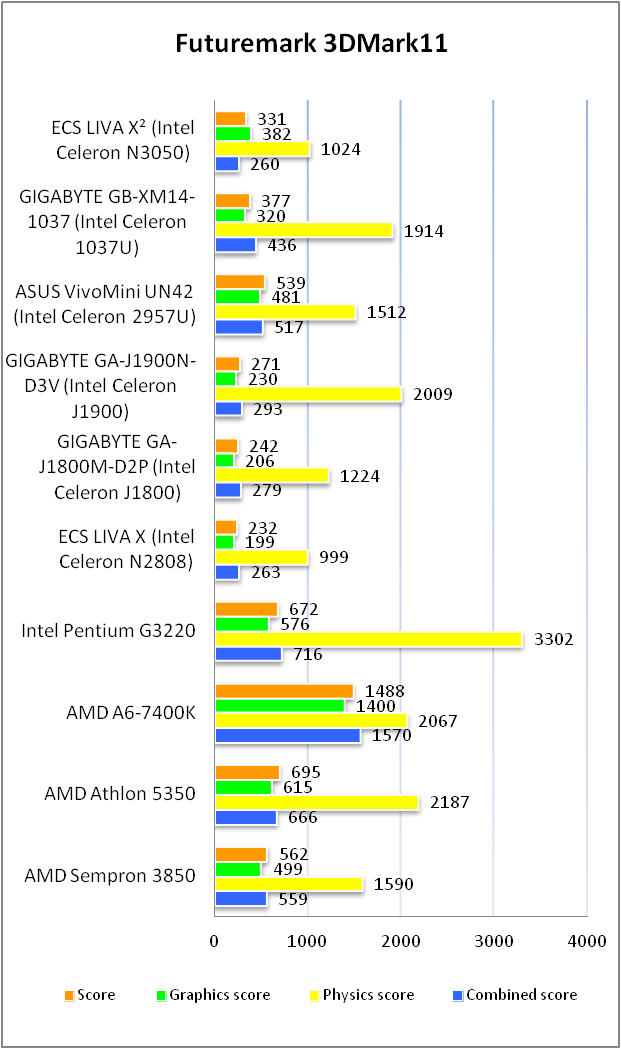

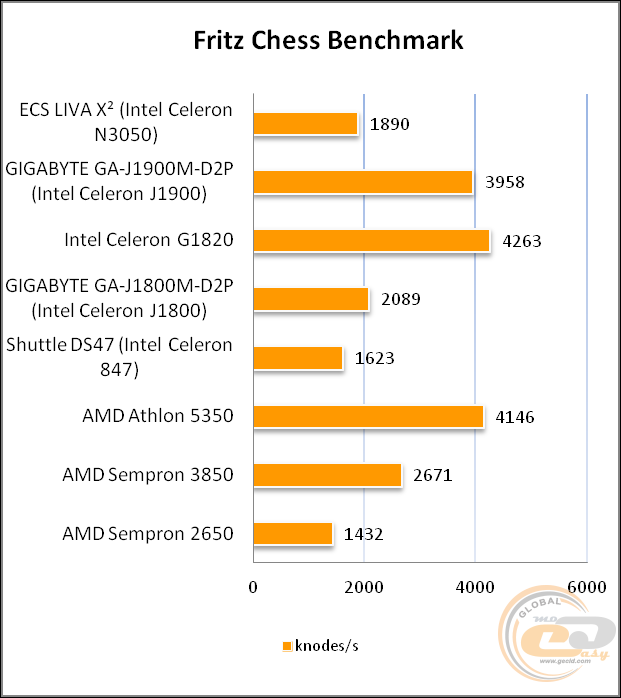

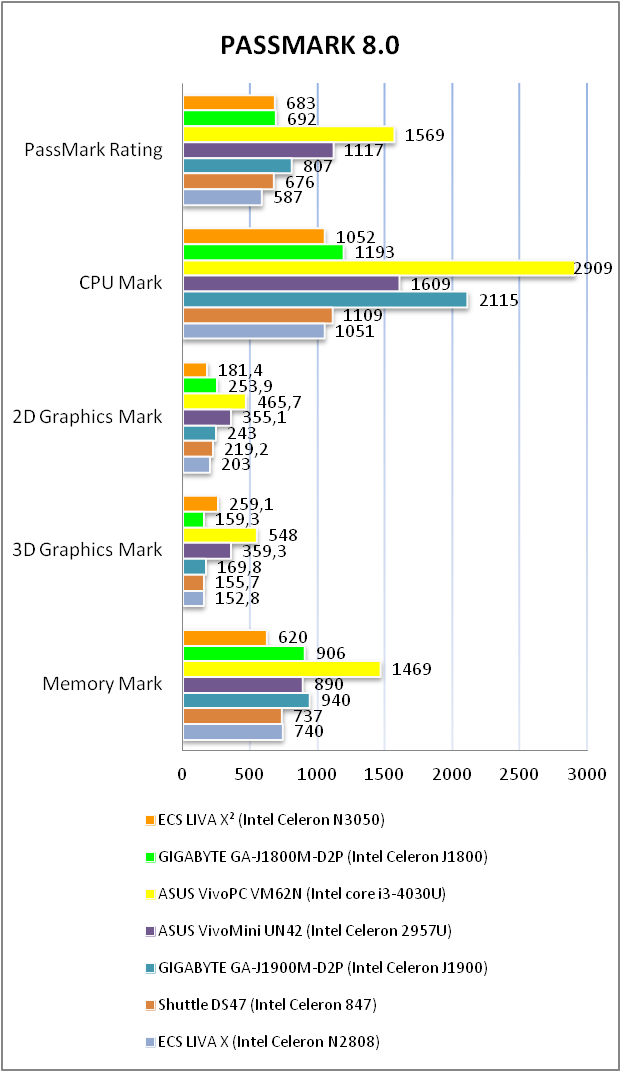

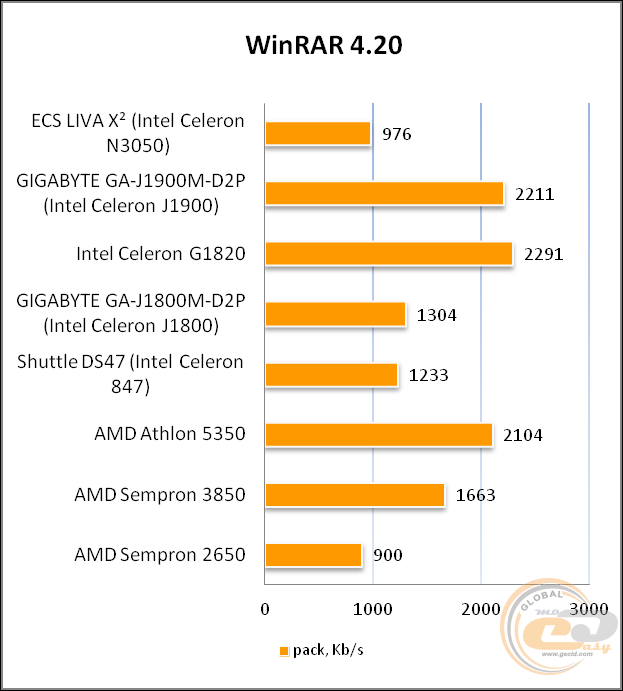

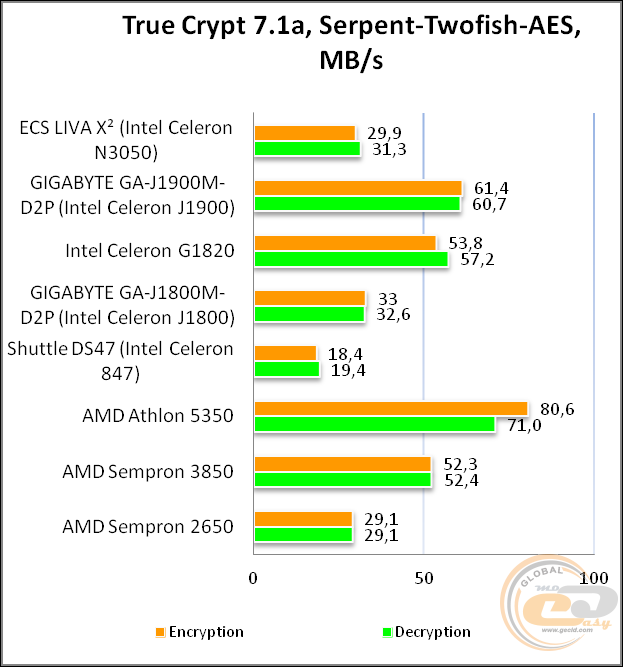

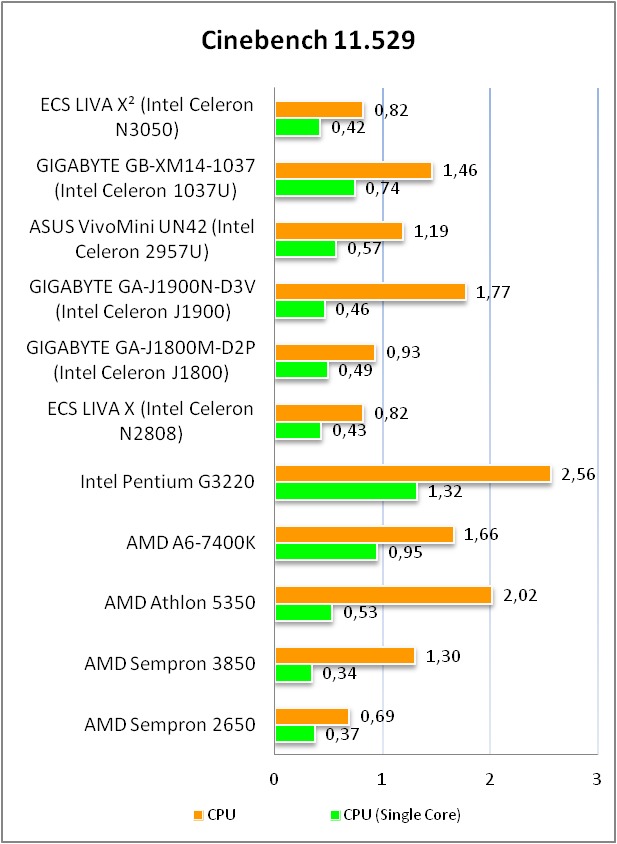

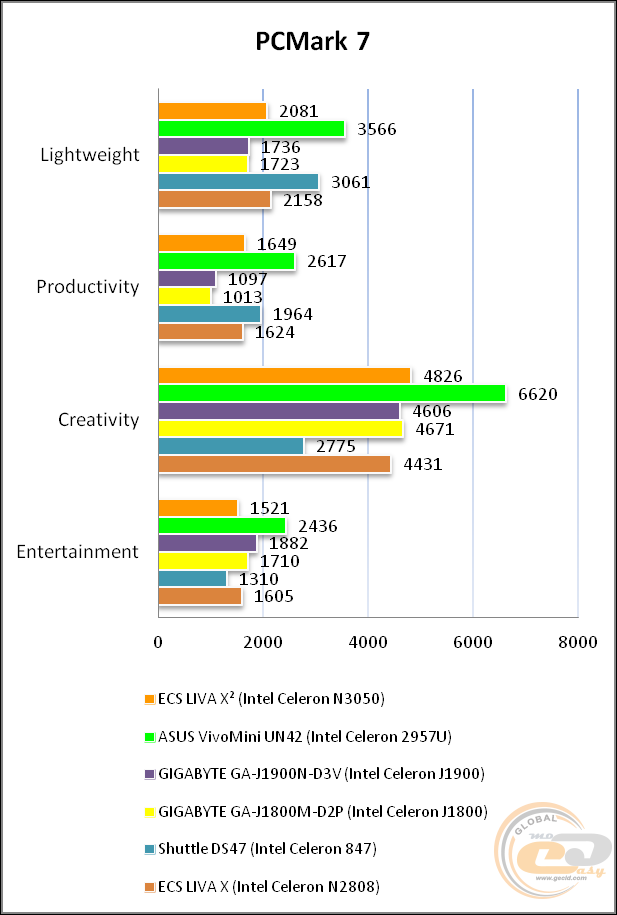

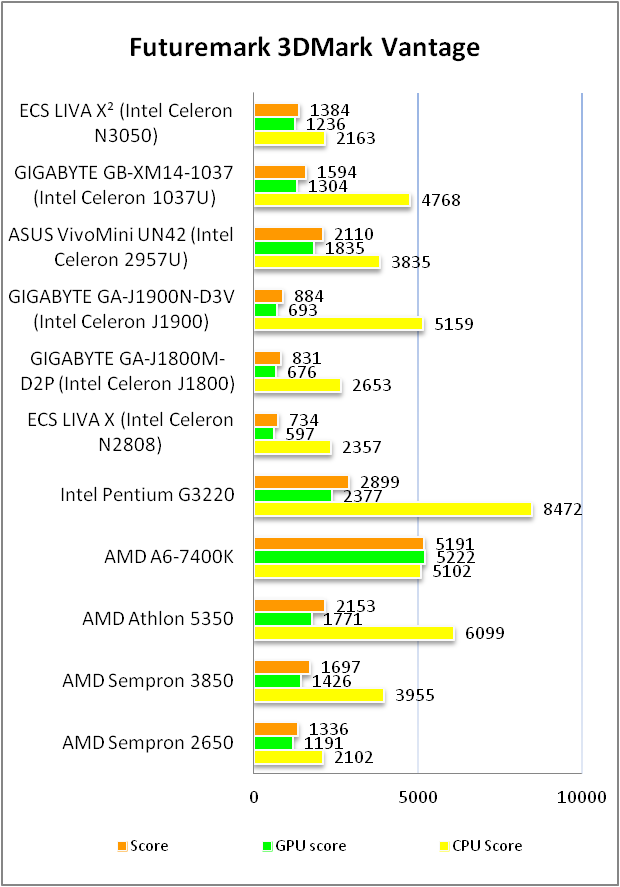

Як видно з результатів тестування, продуктивність неттопа знаходиться на порівняно невисокому рівні, чого, проте, буде цілком достатньо для виконання практично усіх повсякденних завдань. Будучи повноцінним робочим інструментом, він зможе задовольнити запити більшості казуальних користувачів як у плані взаємодії з офісними додатками, так і в якості домашнього мультимедійного міні-ПК.

ECS LIVA X2

ECS LIVA X2

ECS LIVA X2

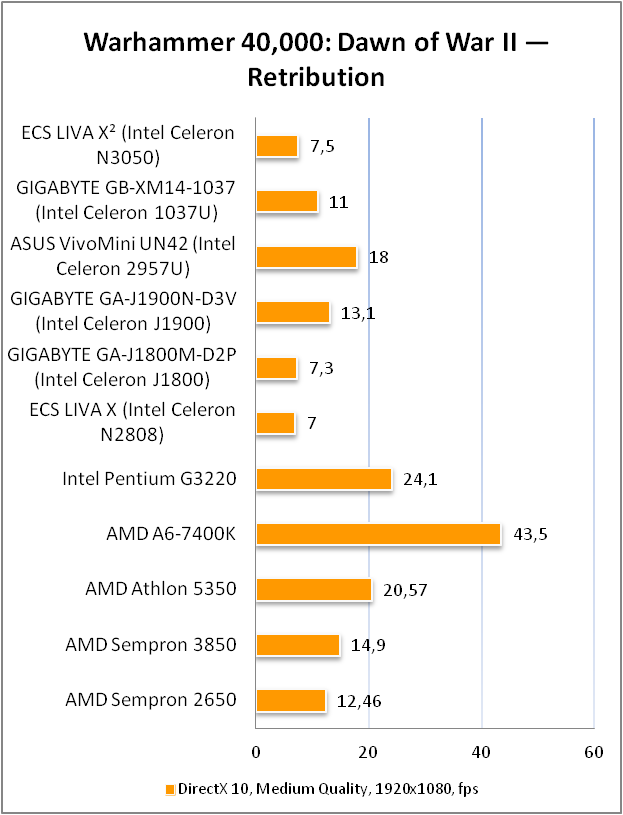

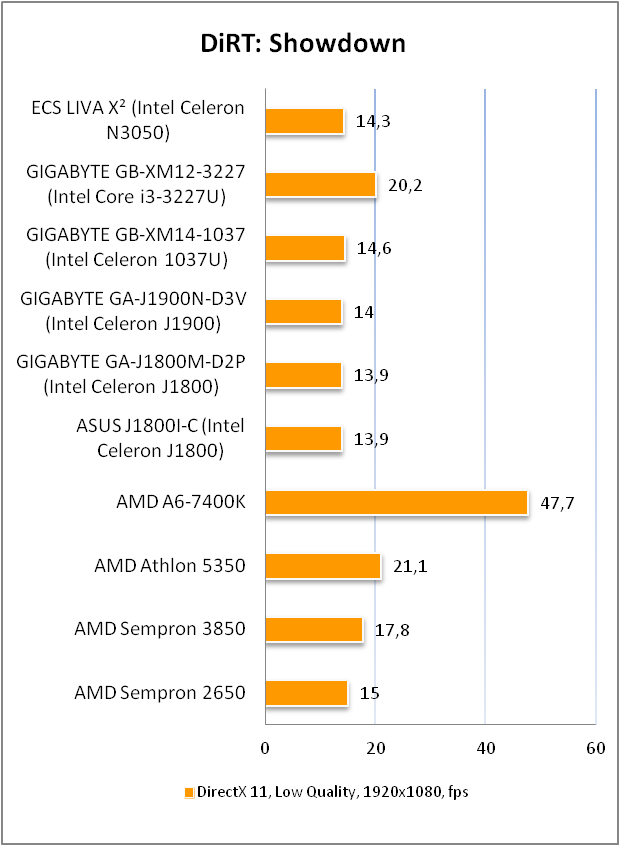

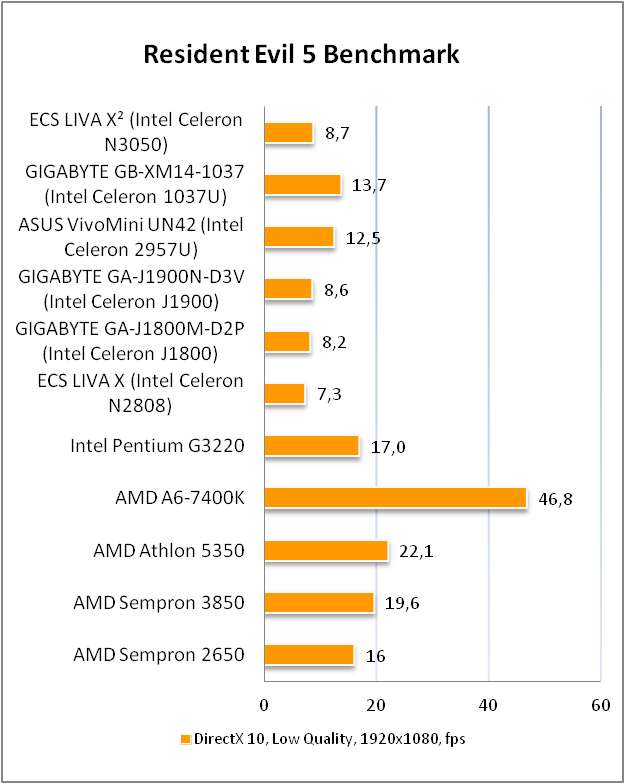

Єдиним обмеженням стануть сучасні ігрові проекти, які переважно вимагають наявності потужної графічної підсистеми і не зможуть комфортно запускатися на даній апаратній платформі.

ECS LIVA X2

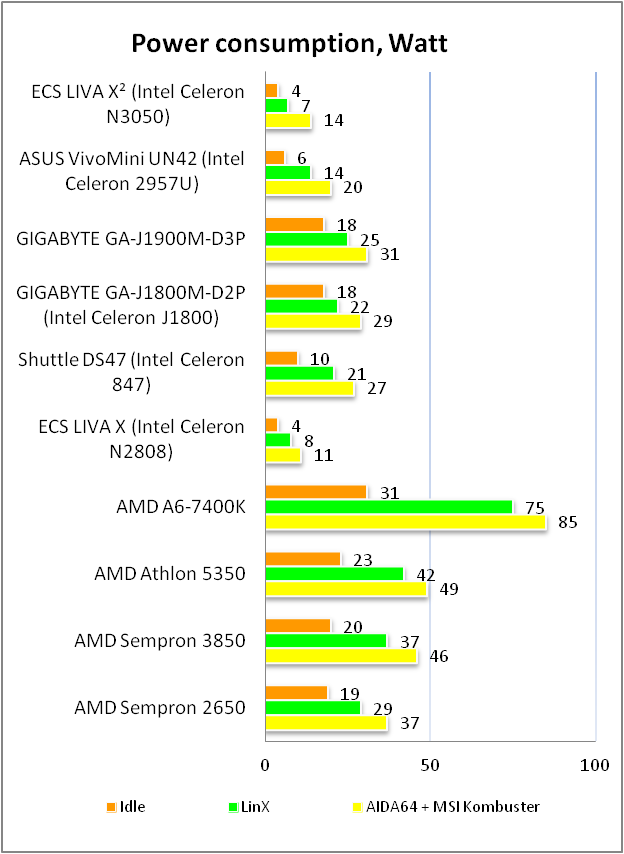

Втім, головною перевагою новинки все-таки варто вважати разюче низький рівень енергоспоживання, який за рахунок низьковольтного центрального процесора не піднімається вище 14 Вт. У зв'язку зі стрімким подорожчанням електроенергії, саме даний фактор виділяє пристрою на тлі прямих конкурентів і дозволяє розглядати його в якості непоганого варіанту до купівлі.

Система охолодження, рівень шуму та температурний режим

ECS LIVA X2

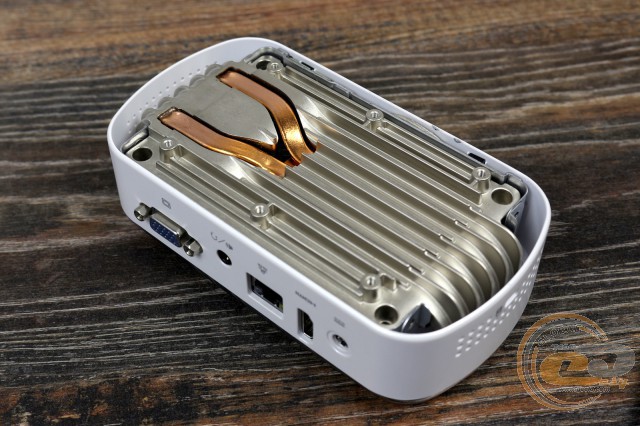

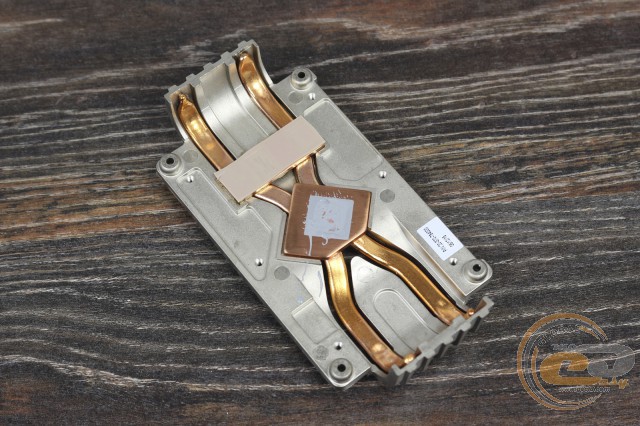

Система охолодження міні-ПК ECS LIVA X2 представлена у вигляді досить габаритного алюмінієвого радіатора, сполученого з кількома тепловими трубками, які з'єднані із теплорозподілювальною пластиною над центральним процесором.

ECS LIVA X2

За рахунок відсутності яких-небудь вентиляторів, вона є абсолютно безшумною й ніяк не видає своєї присутності під час роботи. Природня подача холодного повітря здійснюється через численні отвори по периметру корпусу, що досить позитивно позначається на загальному температурному режимі.

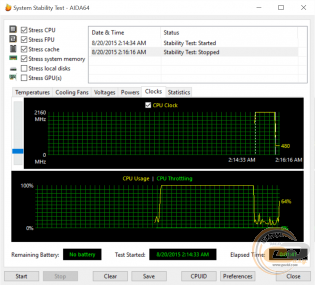

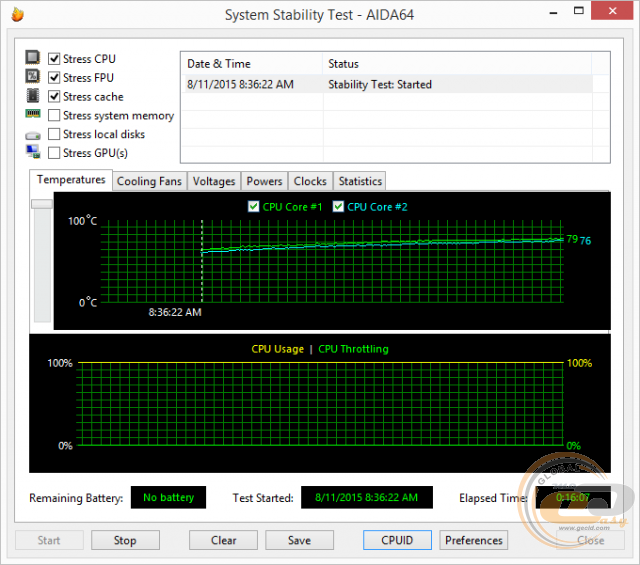

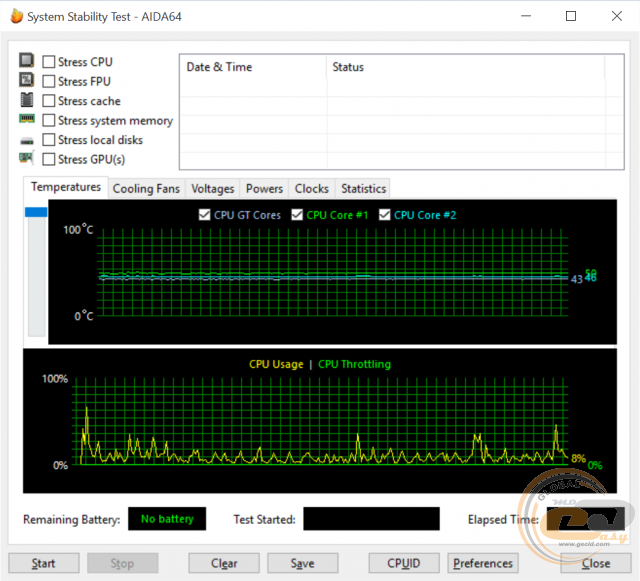

Перевірка ефективності СО неттопа здійснювалася за допомогою проходження тесту AIDA64 у парі з утилітою MSI Kombustor. При цьому температура повітря в приміщенні нашої лабораторії знаходилася на рівні 28°С.

ECS LIVA X2

З отриманих даних слідує, що навіть при максимальному стресовому навантаженні температура внутрішньосистемних компонентів неттопа не піднімалася вище позначки 79°С. Враховуючи компактні розміри та повністю пасивну конструкцію кулера, цей показник викликає ще більшу повагу.

ECS LIVA X2

В умовах же повсякденного використання, при виконанні середньостатистичних завдань, користувач може цілком розраховувати на тихе й комфортне функціонування системи в межах 50°С.

При візуальному огляді працюючого неттопа ми не зафіксували значного нагрівання корпусу. За винятком нижньої частини, температурні показники всіх зовнішніх елементів знаходилися в нормі:

  • верхня панель – 30,3°C;
  • права бічна частина – 42°C;
  • ліва бічна частина – 37,1°C;
  • передня панель – 47,2°C;
  • задня панель – 44,8°C;
  • нижня сторона – 53,3°C.

Дещо більше нагрівання нижньої частини пов'язане з характерним компонуванням внутрішніх компонентів неттопа, адже металева основа корпусу безпосередньо контактує з радіатором системи охолодження. Втім, це істотно не впливає на комфорт від користування пристроєм.

Підсумки

З постійним розвитком передових технологій і безперервним ростом мережевого мультимедійного контенту, усе більше казуальних користувачів відмовляються від громіздких і доволі ненажерливих стаціонарних систем, віддаючи перевагу компактним та енергоефективним міні-ПК. Доказом тому − неттоп ECS LIVA X2, який не тільки порадує власника своїм привабливим дизайном, але й приємно здивує енергоефективною апаратною платформою та непоганим набором функціональних можливостей.

Так, новинка може похвалитися двоядерним SoC-процесором Intel Celeron N3050, який здатний без особливих зусиль справлятися з більшістю повсякденних завдань (редагування документів, серфінг в інтернеті, перегляд відеороликів), а також одночасно заощаджувати споживану енергію. При рівні TDP не більше 6 Вт, він є одним із найбільш енергоефективних ЦП для побудови настільних систем.

На додачу тестований неттоп обладнаний eMMC-накопичувачем, який має хороші показники швидкості читання даних. Крім того, присутній слот М.2 для встановлення додаткового SSD-накопичувача, що дозволяє суттєво розширити обсяг дискового простору і додатково підняти рівень продуктивності.

Ще однією важливою перевагою новинки виступає безшумна й досить ефективна система охолодження, яка навіть при порівняно високих навантаженнях забезпечує тиху та комфортну роботу пристрою.

Ну і нарешті, не варто забувати про наявність найпопулярніших бездротових модулів зв'язку (Wi-Fi і Bluetooth) та про підтримку необхідних зовнішніх інтерфейсів (HDMI, USB 3.0), що робить новинку досить непоганим комунікаційним апаратом.

Враховуючи усі перераховані вище переваги, неттоп ECS LIVA X2 можна сміливо радити широкому колу невимогливих, але досить практичних користувачів, які потребують компактний робочий ПК або безшумний мультимедійний центр розваг.

Переваги:

  • привабливий дизайн;
  • компактні габарити та невелика вага;
  • добротні матеріали корпусу;
  • хороша якість складання;
  • енергоефективний двоядерний SoC-процесор Intel Celeron N3050;
  • безшумна та досить ефективна система охолодження;
  • підтримка SSD-накопичувача формату М.2;
  • можливість розташування на стіні або на тильній стороні монітора за допомогою кріплення VESA;
  • підтримка необхідних зовнішніх інтерфейсів;
  • наявність популярних бездротових модулів зв'язку (Wi-Fi і Bluetooth);
  • низький рівень енергоспоживання;
  • хороший комплект поставки.

Особливості:

  • попередньо встановлена операційна система Windows 8.1 з можливістю безкоштовного оновлення до Windows 10 Home;
  • оперативна пам'ять розпаяна на материнській платі й не підлягає самостійній заміні.


Автор: Валентин Костючик
Переклад: Олесь Пахолок

Висловлюємо подяку компанії ECS за наданий для тестування міні-ПК.
