Огляд і тестування IP-камери COMPRO TN95W
07-06-2015
Раді познайомити вас з новою IP-камерою – COMPRO TN95W. Пристрої даного класу можуть бути дуже корисними в повсякденному використанні завдяки своєму функціоналу. Зокрема, вони часто використовуються в якості радіоняні, допомагаючи доглядати за дитиною. Завдяки наявності датчиків руху та звуку пристрій стежить за безпекою в домі, оперативно повідомляючи про підозрілу активність.
Модель COMPRO TN95W має ще й додаткові особливості. Головною із них є підтримка хмарного сервісу C4Home. Дане ПЗ дозволяє віддалено керувати камерою за допомогою смартфона або за допомогою веб-інтерфейсу, що суттєво розширює сфери застосування новинки.
Специфікація:
Виробник |
COMPRO |
Модель |
TN95W |
Камера |
|
Матриця |
1/3″ CMOS із прогресивним скануванням |
Об'єктив |
Фокусна відстань: 1,96 мм Діафрагма фіксована, F2.0 |
Горизонтальний кут огляду |
105° |
Діапазон фокусування |
Від 1 м до безмежності |
Мінімальне освітлення |
Інфрачервоний режим: 0 лк із підсвічуванням вбудованим ІЧ LED (ІЧ-підсвічування ефективне на відстані до 8 м) Кольоровий режим при 1 лк |
Витримка |
1/5...1/16000 с |
Збільшення |
Цифрове, 10х |
Мережеві інтерфейси |
10/100 Мбіт/с Fast Ethernet опціональний модуль USB Wi-Fi Compro WL150 (802.11n) |
Специфікація Wi-Fi-з'єднання модуля Compro WL150 |
|
Стандарти |
IEEE 802.11b, IEEE 802.11g, IEEE 802.11n |
Модуляція |
DQPSK, DBPSK, DSSS, CCK |
Антена |
Вбудована |
Швидкість передачі даних |
до 150 Мбіт/с |
Алгоритми захисту |
64/128-біт WEP, WPA, WPA2 |
Налаштування відео |
|
Стиснення відео |
M-JPEG і H.264 (MPEG-4 Part 10) |
Роздільна здатність |
160 x 120 (QQVGA), 320 x 240 (QVGA), 640 x 480 (VGA), 1280 x 720 (HD) |
Максимальна частота кадрів |
30 к/с при 1280 × 720 (HD) |
Налаштування |
Розмір кадру і якість AGC, AWB, AES Яскравість, чіткість і насиченість |
Звуковий зв'язок |
Вбудований всеспрямований мікрофон |
Стиснення аудіо |
AAC (G.711 PCM 64 Кбіт/с) |
Вхід/вихід аудіо |
- |
Безпека |
Логін/пароль |
Вимоги |
|
Браузер для керування через WEB-інтерфейс |
Internet Explorer 8.0 або більш новий, інші браузери вимагають встановлення стороннього VLC-плагіна |
Операційна система для роботи з програмним забезпеченням |
Windows XP SP3, Vista SP1, Windows 7, Windows 8, Mac OS 10.6 (тільки в режимі M-JPEG) |
Мережеві протоколи |
TCP/IP, HTTP, UDP, FTP, ICMP, ARP, DHCP, NTP, DDNS, UPnP, RTP, RTSP, RTCP, SMTP, IGMP, 3GPP, IPv4 |
Підтримка карт пам'яті |
microSD |
Габарити |
64 х 82 х 110 мм |
Маса |
- |
Робоча температура |
0…+40°C |
Живлення |
На вході: 100 − 240 В; 50/60 Гц; 0,2 А На виході: 5 В; 2 А від зовнішнього блока живлення |
Сайт виробника |
Упаковка та комплект поставки

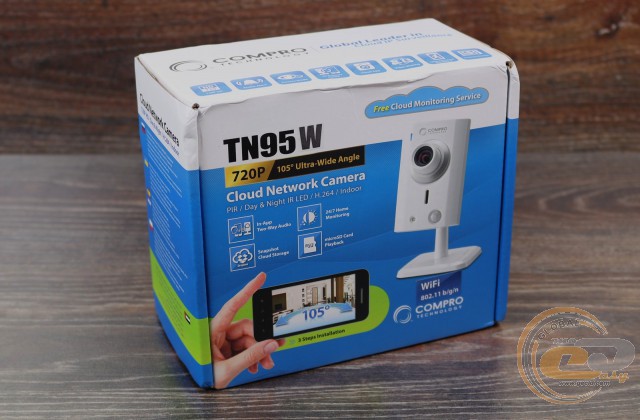

IP-камера постачається в невеликій упаковці зі щільного картону. На лицьовій стороні розташована назва моделі і її зображення. Також тут містяться піктограми, які вказують на основні переваги COMPRO TN95W:
- ширококутний об'єктив (105°);
- двосторонній аудіозв’язок (завдяки наявності мікрофона та динаміка);
- автоматичне збереження світлин у хмарному сховищі;
- можливість роботи в режимі 24/7;
- підтримка карт пам'яті microSD;

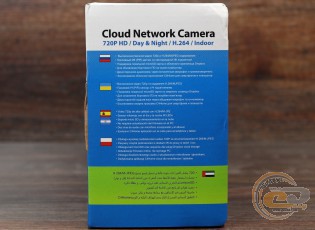

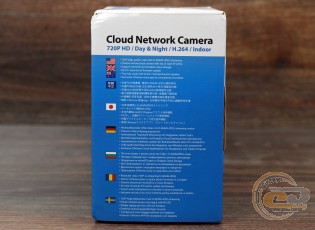

Бічні грані коробки відведені під опис додаткових характеристик камери різними мовами, у тому числі російською та українською. Серед них можна виділити:
- можливість запису в роздільній здатності HD зі стисненням M-JPEG або H.264;
- підтримку зйомки в повній темряві (завдяки наявності інфрачервоного підсвічування);
- функцію оновлення по повітрю без підключення до комп'ютера;
- хмарний додаток C4Home для смартфонів і планшетів.
На звороті упаковки піктограми показують, як за допомогою трьох простих кроків можна налаштувати IP-камеру й організувати керування за допомогою смартфона. Як бачите, процедура є досить простою: необхідно лише встановити додаток C4Home і просканувати QR-код на звороті камери.

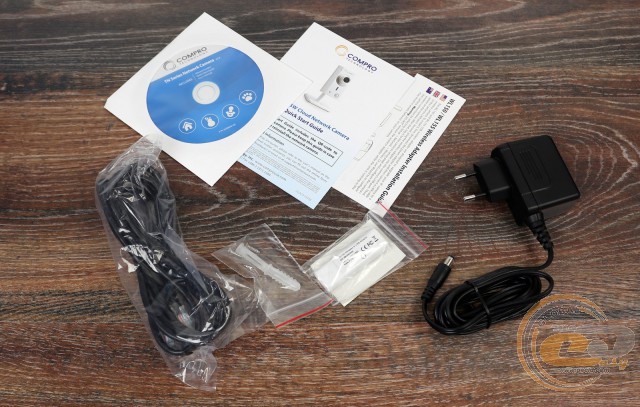

У комплект поставки новинки входять наступні аксесуари:
- блок живлення;
- USB-модуль бездротових мереж Wi-Fi;
- кабель Ethernet;
- кріплення на стіну;
- диск із ПЗ й драйверами;
- коротка інструкція зі встановлення.
Зовнішній вигляд пристрою і його особливості

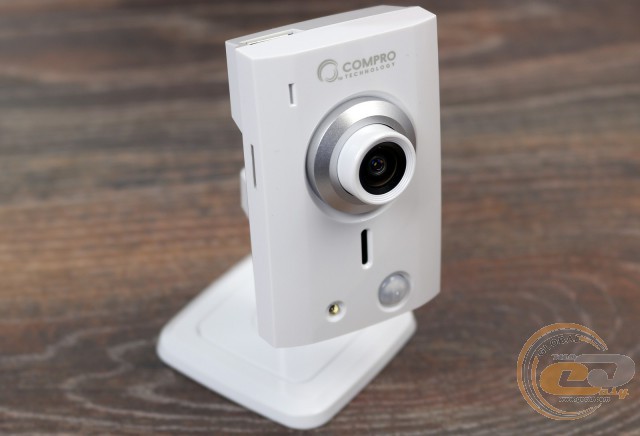

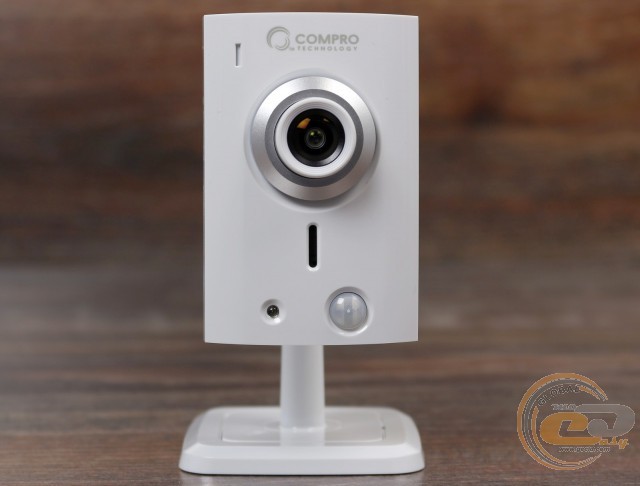

Камера COMPRO TN95W виконана в корпусі з білого пластику. Дизайном вона дуже схожа на представлену раніше модель COMPRO TN60W. На її лицьовій стороні розташовані найважливіші функціональні елементи:
- індикатор роботи (світиться червоним кольором при зйомці й може бути деактивований);
- об'єктив камери з великим горизонтальним кутом огляду (105°);
- динамік гучного зв'язку;
- світлодіод ІЧ-підсвічування;
- датчик освітлення.

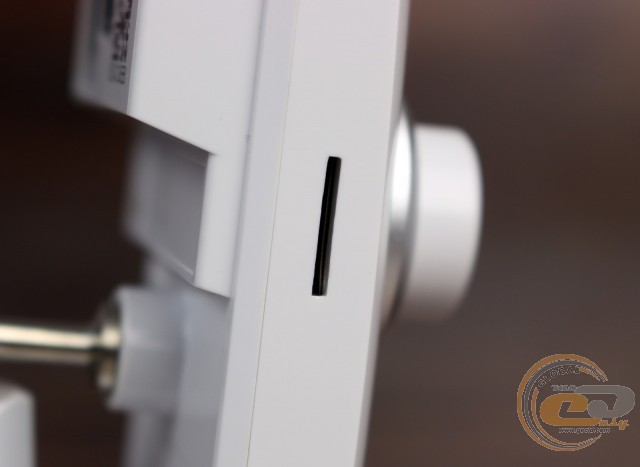

Одна з бічних граней містить слот для встановлення карти пам'яті microSD. Вона може використовуватися для зберігання знятого відео, що корисно при низькій швидкості інтернет-з'єднання.

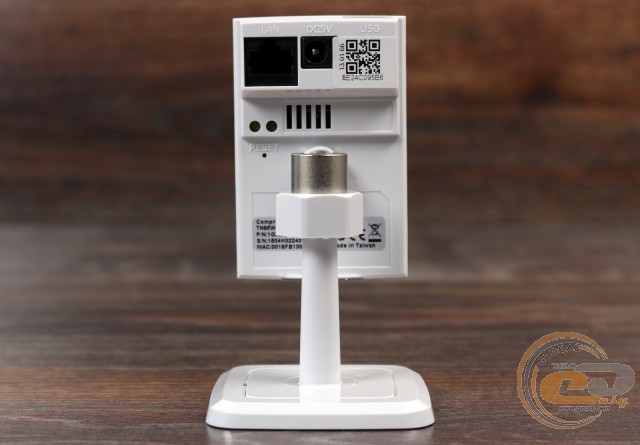

На звороті IP-камери присутні:
- мережевий роз’єм RJ45;
- роз’єм живлення;
- QR-код для підключення сервісу C4Home;
- два індикатори активності мережі;
- клавіша «RESET»;
- шарнір для кріплення підставки.

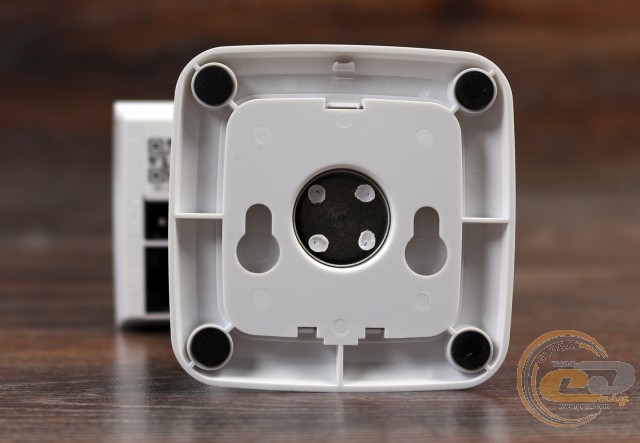

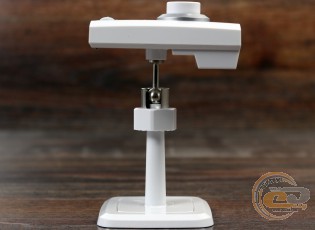

Окремої уваги заслуговує підставка. Вона обладнана поворотним шарніром, який дозволяє встановити камеру практично в будь-якому напрямку.
Підставка також має подвійний функціонал. Завдяки м'яким нековзним ніжкам її можна безпечно розмістити на столі. Додатково присутні отвори для фіксації на стіні за допомогою комплектних шурупів.

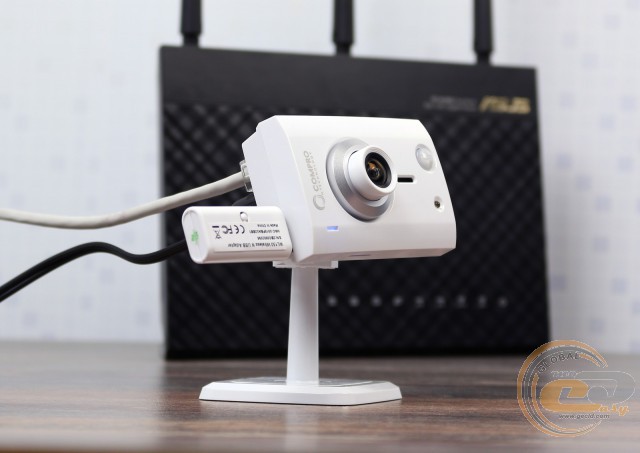

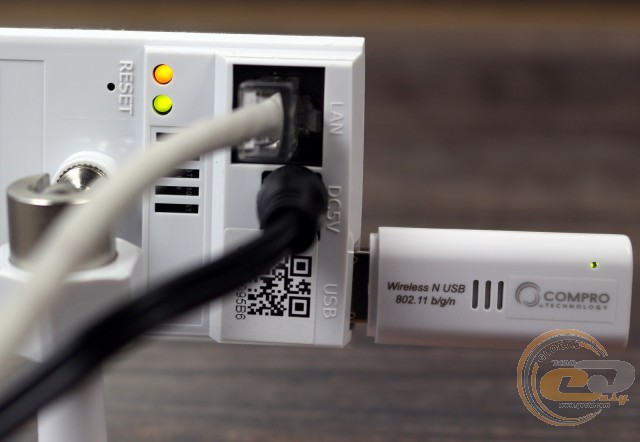

Ще однією особливістю COMPRO TN95W виступає можливість використання комплектного Wi-Fi-модуля. Він приєднується до USB-роз’єму у верхній частині й має підтримку стандартів IEEE 802.11b/g/n. В нашому випадку камера комплектувалася модулем Compro WL150 з максимальною швидкістю обміну даними до 150 Мбіт/с, але, згідно зі специфікацією, у комплект може входити й модуль Compro WL160 з максимальною швидкістю обміну даними до 300 Мбіт/с.
На звороті пристрою можна стежити за роботою індикаторів мережевого інтерфейсу, що дуже корисно при виявленні можливих неполадок.
Встановлення програмного забезпечення камери
Тепер давайте дослідимо можливості фірмового програмного забезпечення та специфіку його налаштування.

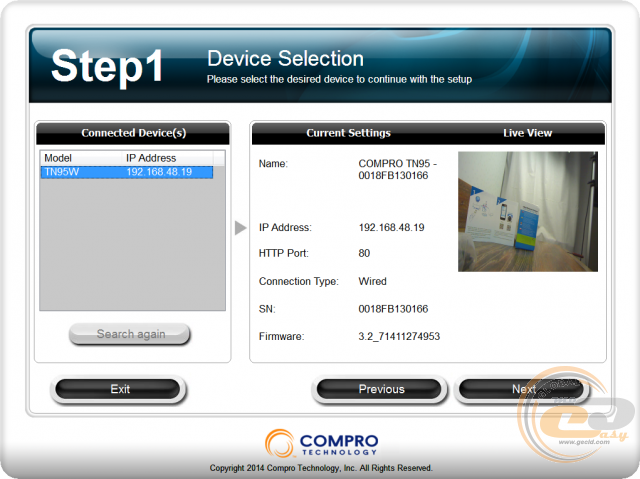

Після запуску комплектної утиліти, нас зустрічає інтерфейс майстра встановлення. На першому етапі здійснюється пошук усіх підключених IP-камер, сумісних із даним програмним забезпеченням.

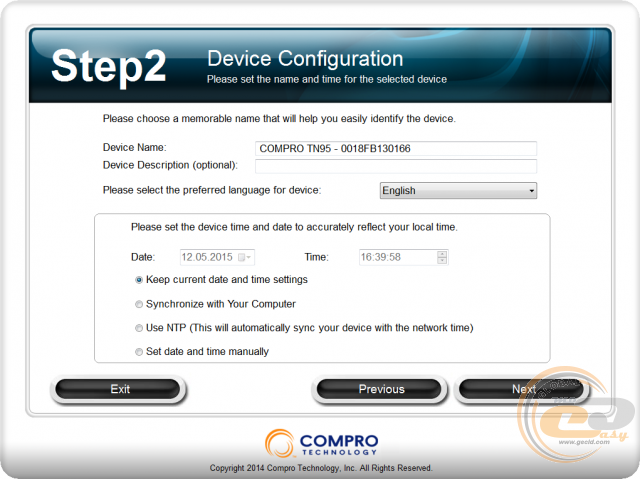

Далі можна приписати ім'я виявленої моделі, налаштувати дату, час і мову інтерфейсу конкретного пристрою.

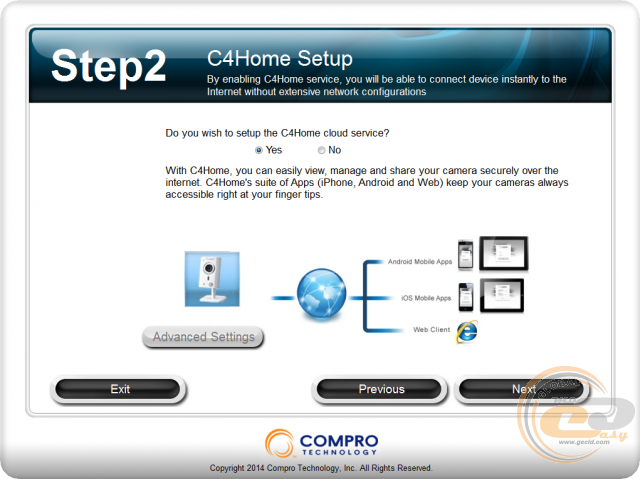

Наступний крок дозволяє активувати сервіс C4Home, що значно полегшує взаємодію з IP-камерою через веб-інтерфейс або мобільний додаток.

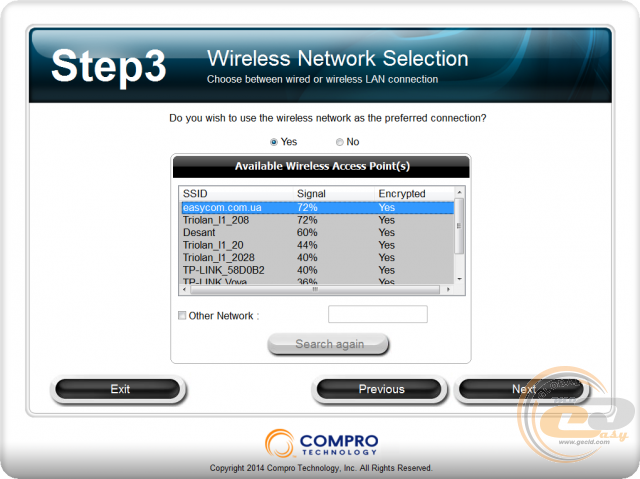

Третій етап присвячений вибору бездротової або провідної мережі.

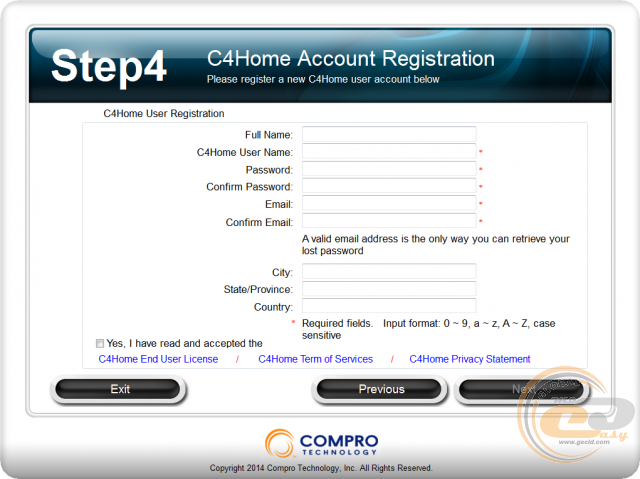

Далі слід пройти процедуру реєстрації в сервісі C4Home (тільки в тому випадку, якщо він був активований раніше).

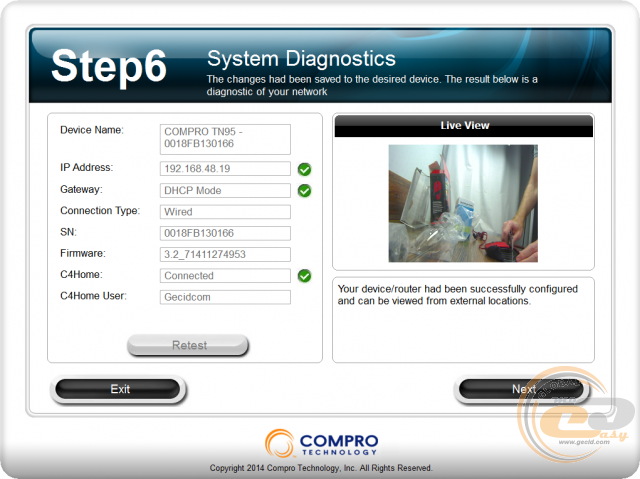

На одному з останніх етапів пропонується здійснити остаточну діагностику підключеного пристрою та приступити до налаштування додаткових камер, якщо вони є.
WEB-інтерфейс
Додаткові налаштування можна виконувати за допомогою WEB-інтерфейсу. Тут усі конфігураційні можливості згруповані по розділах для зручності навігації.

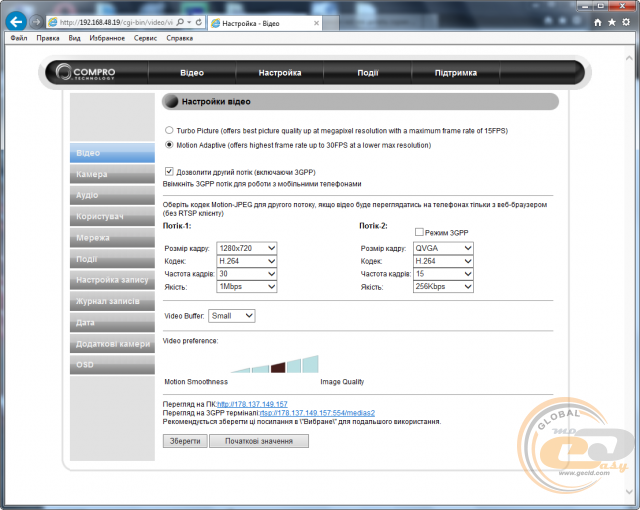

Перша вкладка «Відео» містить набір параметрів для зміни якості зйомки відео, роздільної здатності зображення, частоти кадрів і типу стиснення відеопотоку.

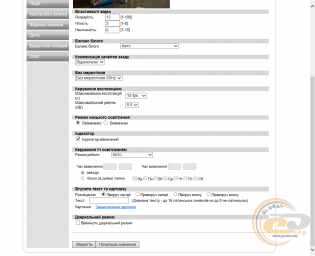

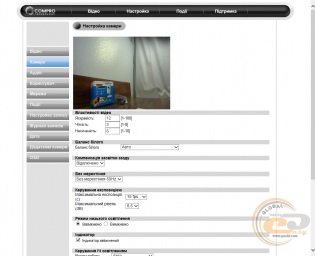

Розділ «Камера» забезпечує можливість тонкого налаштування зображення: відрегулювати баланс білого, змінити яскравість, поліпшити насиченість та інші параметри.

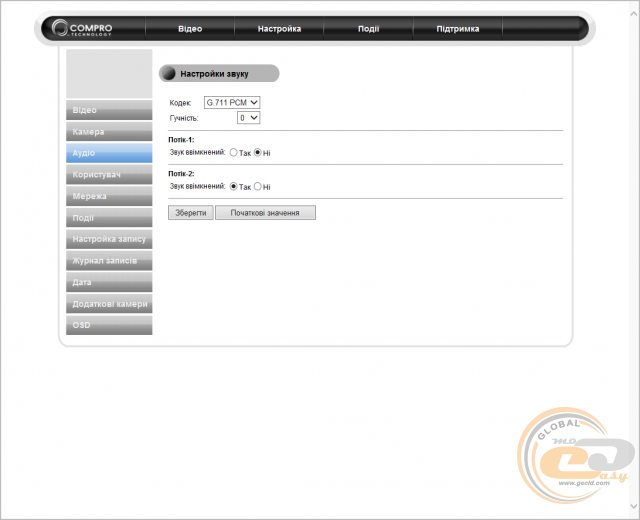

У вкладці «Аудіо» можна вибрати кодек і встановити рівень гучності.

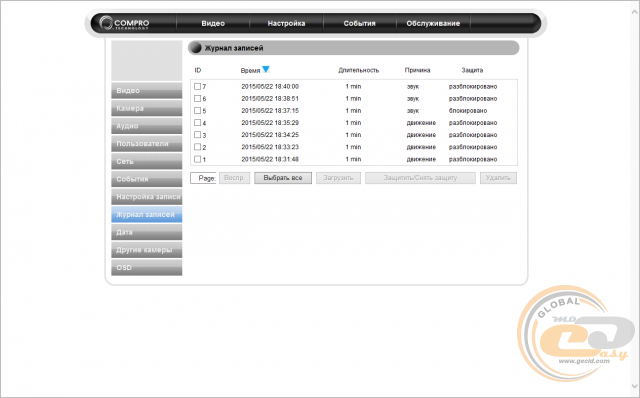

Розділ «Журнал записів» призначений для відстеження поведінки IP-камери та часу реакції її датчиків на зовнішні подразники.
Програмне забезпечення ComproView
Для організації системи відеоспостереження з кількох пристроїв передбачене спеціальне програмне забезпечення під назвою «ComproView».

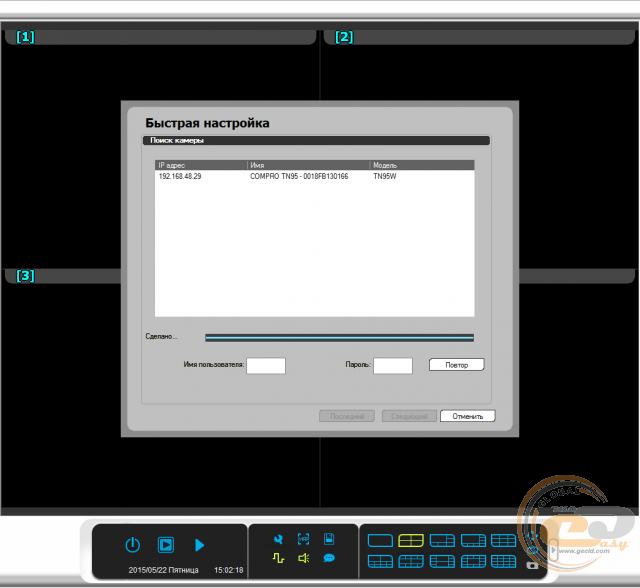

На першому етапі швидкого налаштування даного ПЗ пропонується виконати пошук сумісних рішень і їх авторизацію.

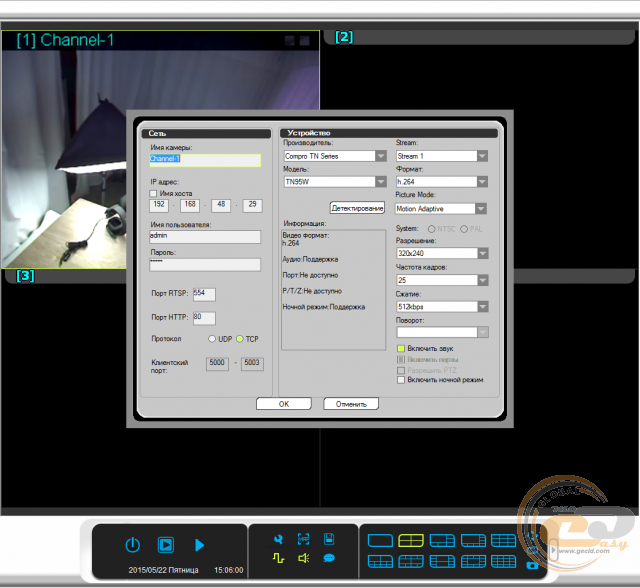

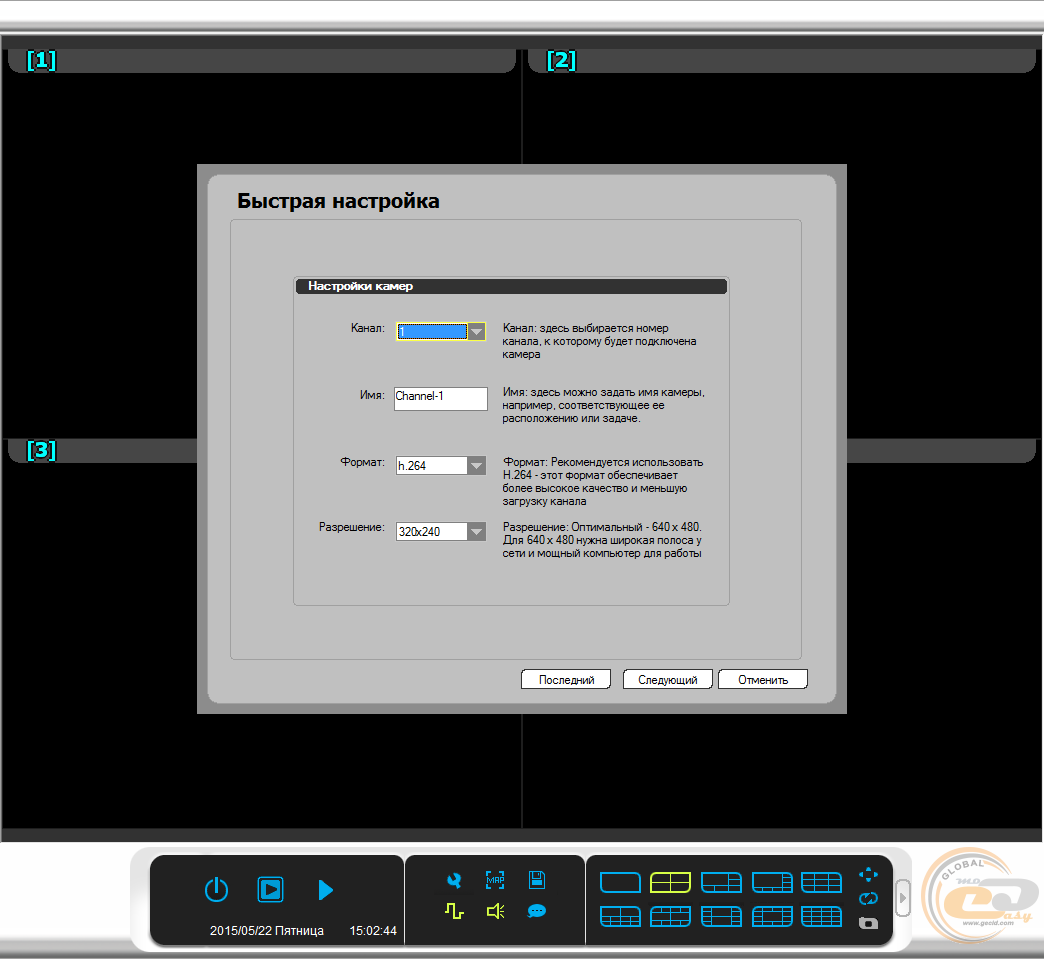

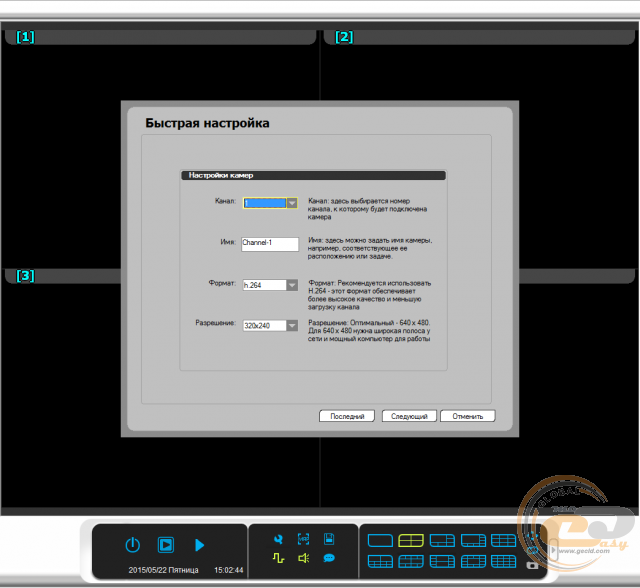

Далі для кожної IP-камери можна вибрати ім'я, формат запису відео та роздільну здатність матеріалу, який буде зніматися.

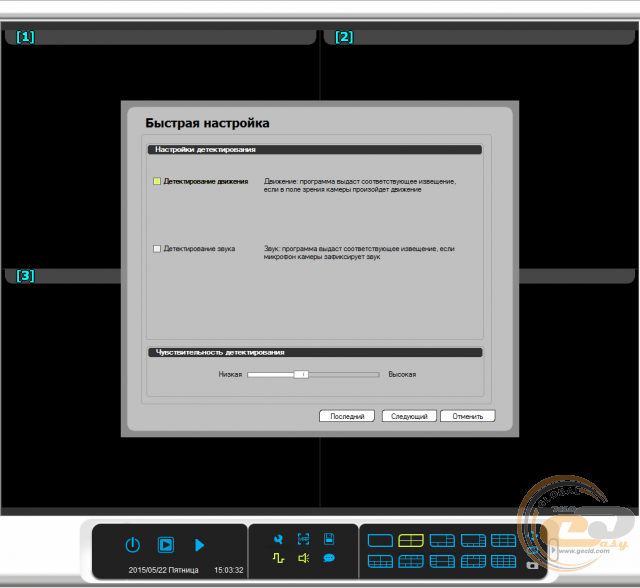

На наступній сторінці відбувається активація ключових параметрів, які і є основним призначенням системи відеоспостереження: ввімкнення запису після фіксації руху або шуму.

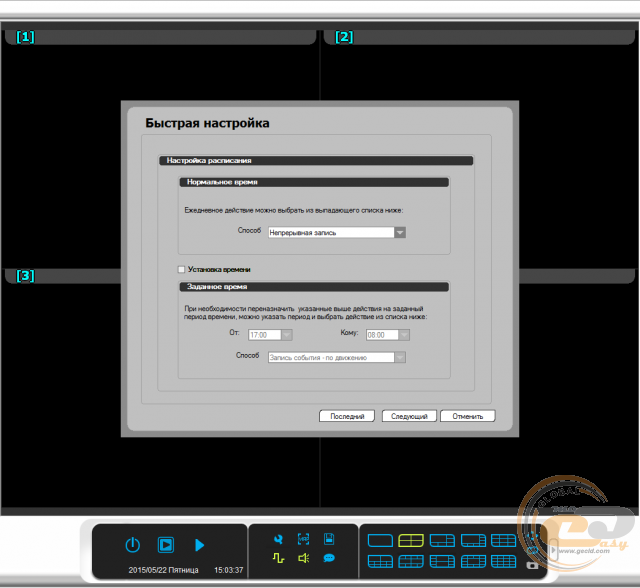

Крім цього, можна вказати часовий проміжок, під час якого буде відбуватися запис, а в решта часу система відеоспостереження буде деактивована, незалежно від сигналів датчиків.

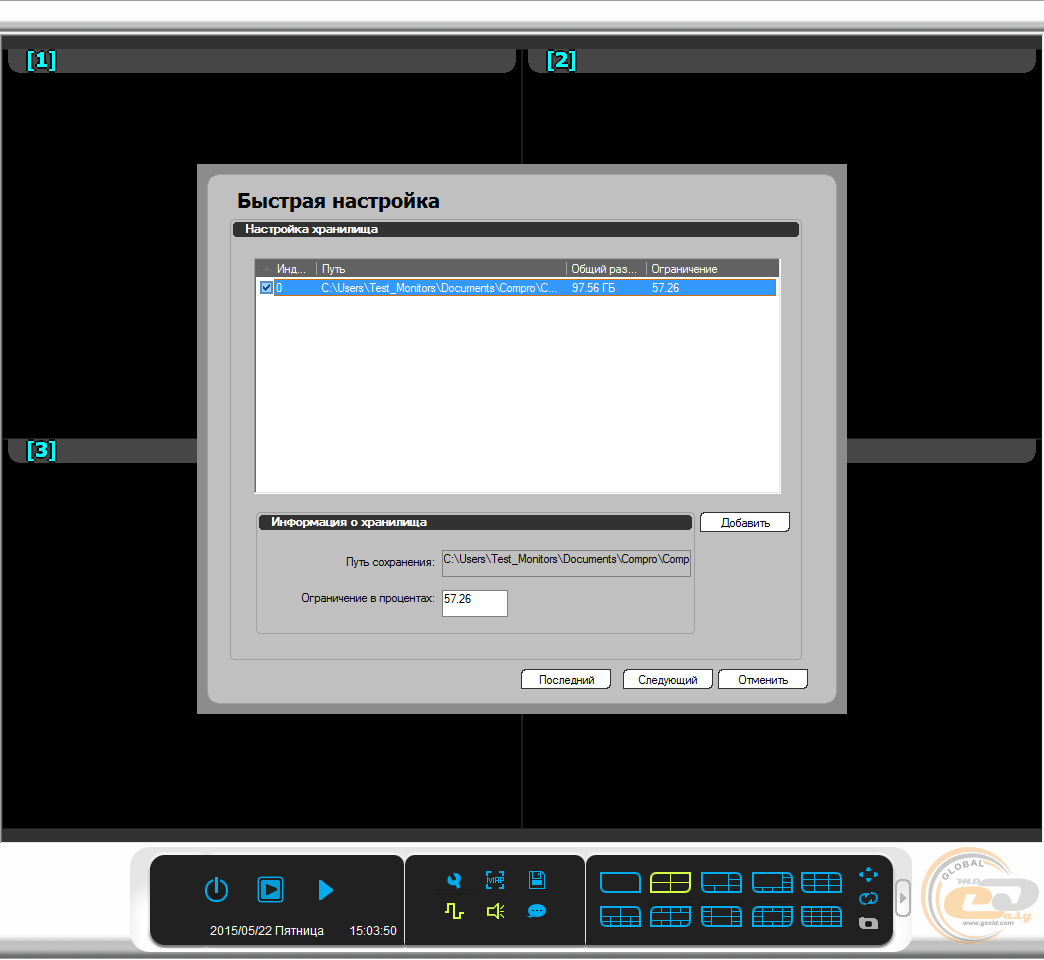

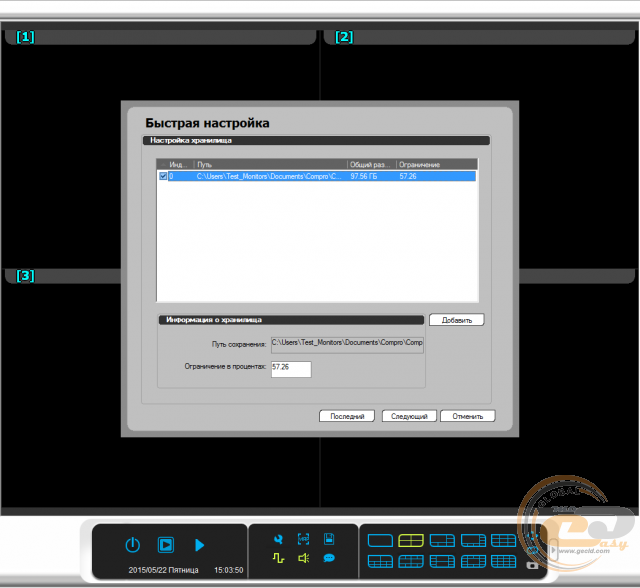

Наступний етап швидкого налаштування присвячений вказівці шляху, за яким зберігатиметься знятий матеріал, і встановленню обмеження на загальний розмір архіву.

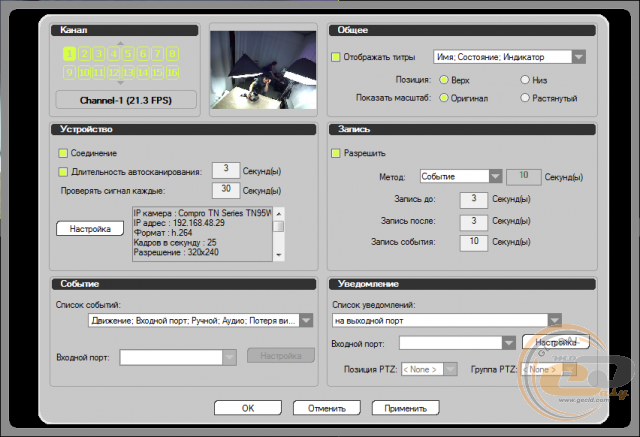

Відразу ж після початкового налаштування, зображення із усіх підключених камер можна спостерігати в окремих вікнах програми. Далі можна швидко підкоректувати роботу кожного пристрою за допомогою клавіш на панелі керування.
Одночасно на екран можна вивести 16 каналів відео, що дозволяє організувати досить потужний пункт відеоспостереження. З іншими конфігураційними параметрами ви можете ознайомитися в наступній галереї.
Сервіс C4Home
Крім того, окремого згадування заслуговує хмарний сервіс C4Home. Він дозволяє віддалено керувати IP-камерою COMPRO TN95W за допомогою додатка для ОС Android або прямо з веб-браузера будь-якого персонального комп'ютера, підключеного до інтернету.

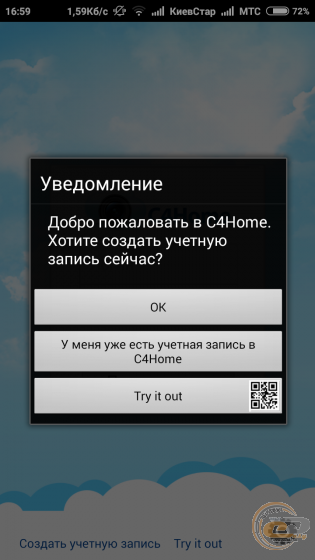

Відразу після встановлення, додаток C4Home пропонує створити обліковий запис або увійти в існуючий акаунт, який уже був створений на ранніх стадіях конфігурування.

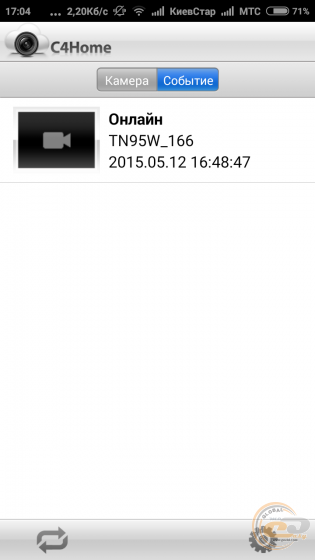

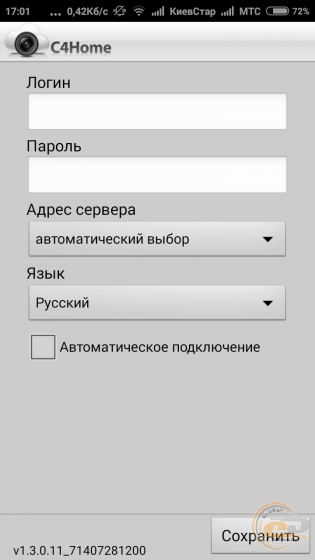

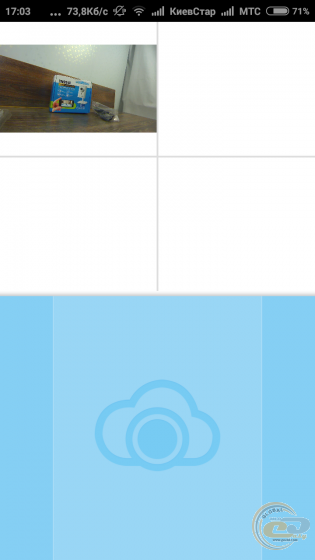

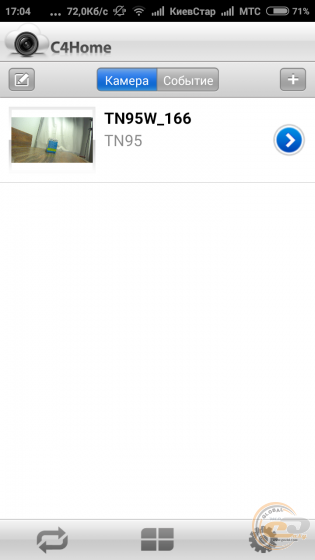

На наступному етапі можна ввести логін і пароль, вибрати мову інтерфейсу й активувати автоматичне підключення при запуску додатка. Після входу можна бачити зображення із усіх підключених IP-камер.

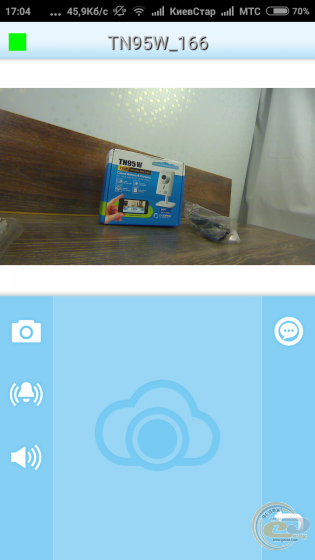

При приєднанні до конкретного пристрою можна зробити знімок в ручному режимі, скористатися гучномовцем або активувати звуковий сигнал.

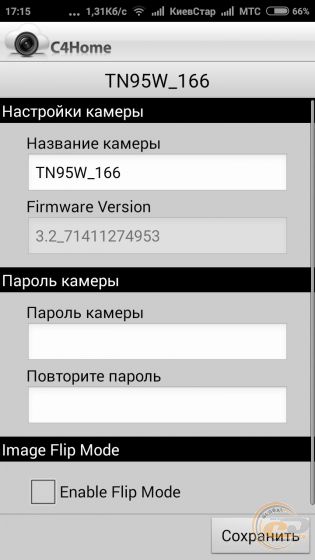

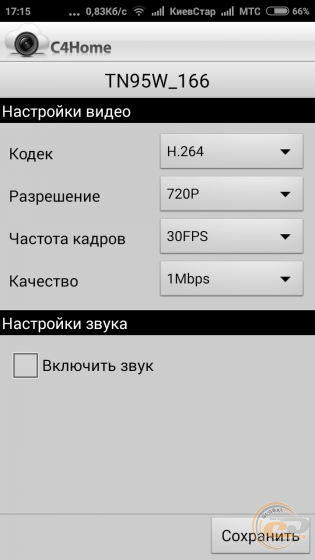

У налаштуваннях мобільного додатка доступна можливість зміни імені IP-камери, її пароля й повороту зображення на 180° (корисно при її нестандартному розташуванні). А серед налаштувань відео можна виділити вибір підходящого кодека, роздільної здатності зображення, частоти кадрів і бітрейту. Нижче присутня опція для ввімкнення або відключення звуку.

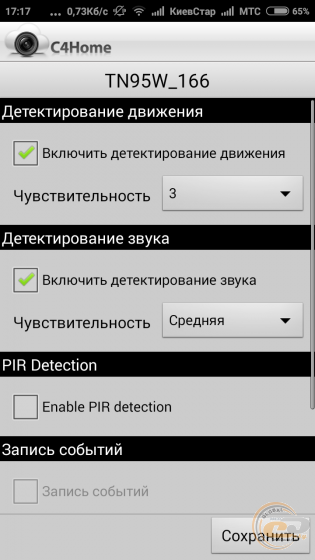

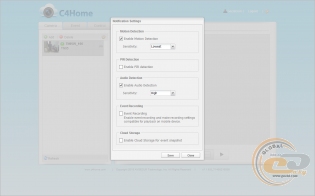

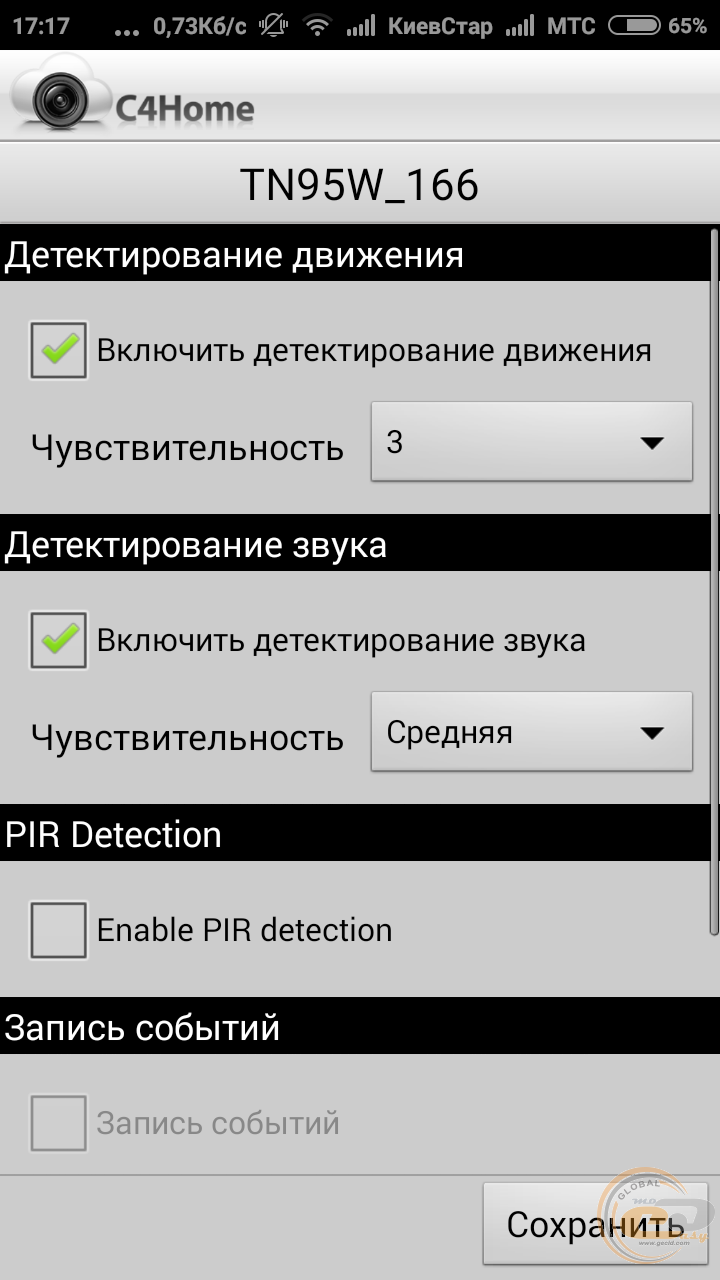

Якщо потрібно налаштувати надійну автономну систему відеоспостереження, то варто звернути увагу на опції регулювання чутливості детектування руху та звуку. Дані параметри потрібно підібрати залежно від розміру приміщення й рівня шуму за вікном.

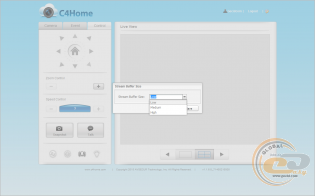

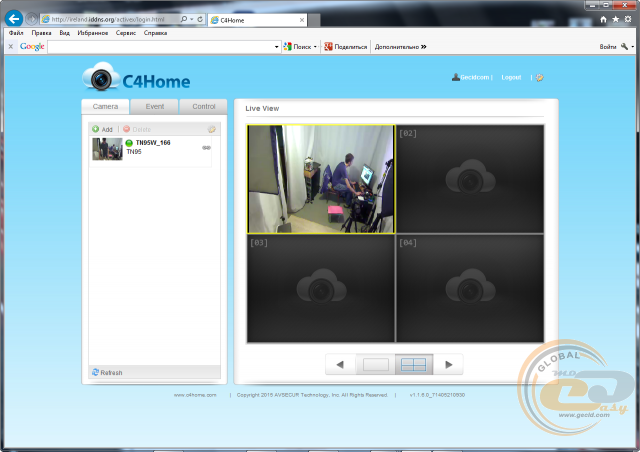

Аналогічним чином до пристрою можна підключитися через сервіс C4Home з веб-браузера настільного комп'ютера.

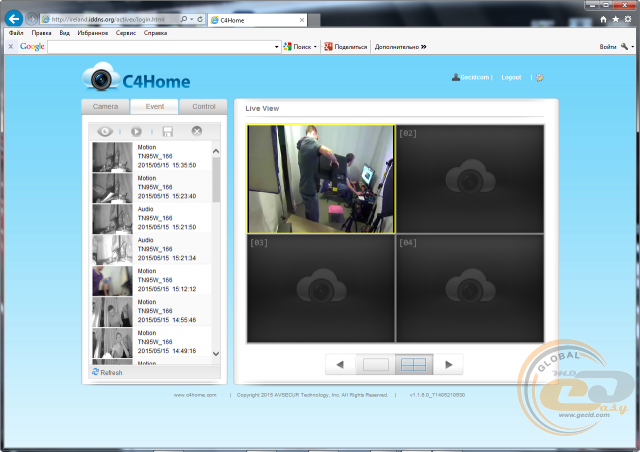

Корисним функціоналом володіє вкладка «Event». Вона дозволяє ознайомитися з усіма знімками, зробленими в автоматичному режимі.

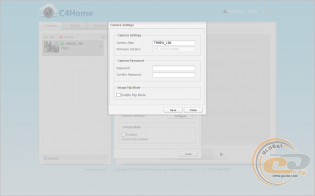

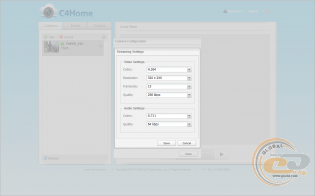

Віддалені можливості налаштування камери повністю відповідають таким для мобільного додатка C4Home.
Якість зображення
Для тестування COMPRO TN95W використовувався міні-комп'ютер ZOTAC ZBOX nano ID65 PLUS і роутер ASUS RT-AC68U. Оцінити якість відео можна за наступними посиланнями:
- 1280 x 720 (HD), 3 Мбіт/c, 30 к/с;
- 800 x 600 (SVGA), 3 Мбіт/c, 30 к/с;
- 640 x 480 (VGA), 3 Мбіт/c, 30 к/с;
- 320 x 240 (QVGA), 3 Мбіт/c, 30 к/с.
Ще одне відео демонструє швидкість автоматичної активації нічного режиму:
Хоча якість знятого матеріалу й не знаходиться на максимальному рівні, але все-таки можна бачити значний прогрес у порівнянні з попередньою моделлю. В основному це досягається за рахунок більш якісної оптики, ширококутного об'єктива та підтримки роздільної здатності HD.
Висновки
IP-камера COMPRO TN95W виявилася досить функціональним і зручним у використанні пристроєм. Вона здатна знімати відео з роздільною здатністю HD (1280 x 720) і працювати навіть уночі завдяки пасивному ІЧ-датчику зі світлодіодним ІЧ-підсвічуванням. А широкий кут огляду (105°) забезпечує захоплення більшого простору.
Також хочеться похвалити зручне програмне забезпечення C4Home, яке дозволяє підключатися до камери віддалено з будь-якої точки земної кулі. Для цього всього лише потрібно встановити відповідний додаток на смартфон або скористатися веб-інтерфейсом. Це дозволить у режимі реального часу стежити за домом, невеликим офісом або іншим приміщенням, де б ви не перебували в даний момент.
Завдяки наявності слоту для карт пам'яті microSD і датчиків руху та звуку COMPRO TN95W може працювати і в автономному режимі, без підключення до провідної або бездротовій мережі. У такому стані пристрій буде записувати все, що потрапило в поле його зору в денний або нічний час.
Ще однією важливою перевагою даної IP-камери виступає підтримка зворотного зв'язку завдяки інтеграції мікрофона та динаміка. Це дозволяє зв'язатися з дитиною або літньою людиною, яка знаходиться сама у квартирі.
У цілому ж камера COMPRO TN95W є добре збалансованою моделлю як для домашнього застосування, так і для приміщення невеликого офісу.
Переваги:
- підтримка зйомки в роздільній здатності 720р;
- широкий кут огляду (105°);
- вбудований мікрофон і динамік;
- вбудований пасивний ІЧ-датчик з ІЧ-підсвічуванням;
- підтримка Wi-Fi-з'єднання за допомогою комплектного модуля Compro WL150;
- підтримка карт пам'яті microSD;
- можливість роботи в цілодобовому режимі (24/7);
- віддалене керування через сервіси C4Home;
- багато налаштувань якості зйомки.
Автор: Альберт Шаповалов
Переклад: Олесь Пахолок
Висловлюємо подяку компанії COMPRO за надану для тестування IP-камеру.
Висловлюємо подяку компаніям ASUS і ZOTAC за надане для тестового стенду обладнання.
