Огляд зовнішньої звукової карти ASUS Xonar U7 MKII: напарник для ноутбука

Виробники десктопних материнських плат стали приділяти все більше уваги інтегрованої звукової підсистеми навіть у пристроях середнього рівня, не кажучи вже про флагманські моделі. А ось покупцям ноутбуків і міні-ПК у більшості своїй залишається тільки мріяти про хороший звук. І навіть при бажанні його поліпшити, вибір обмежується виключно зовнішніми аудіокартами, яких куди менше, ніж внутрішніх.

ASUS Xonar U7 MKII

У даному огляді ми познайомимо вас з не найсвіжішої, але все ще актуальною звуковою картою ASUS Xonar U7 MKII. Вона була випущена в 2016 році в якості оновлення ASUS Xonar U7. Ця модель спрощує життя користувачам, позбавленим можливості встановлення внутрішньої звукової плати. Давайте ж для початку поглянемо на її технічні характеристики.

Специфікація

Модель

ASUS Xonar U7 MKII

Інтерфейс

USB 2.0

Вихідна співвідношення сигнал-шум (Передній вихід)

114 дБ

Вхідний співвідношення сигнал / шум

110 дБ

Вихідний коефіцієнт нелінійних спотворень + шум (THD+N) на 1 кГц (фронтальний вихід)

0,0006%

Діапазон відтворюваних частот (-3 дБ, 24 біт / 96 кГц вхід)

10 – 46 000 Гц

Чинне значення (RMS) лінійного виходу (розмах Vp-p)

1 (2,828)

Чинне значення (RMS) виходу для навушників (розмах Vp-p) 1,3 (3,677)

1,3 (3,677)

Аудіопроцесор

C-Media 6632AX (максимум 192 кГц / 24 бит)

ЦАП

Cirrus Logic CS4398

Cirrus Logic CS4362

Частота дискретизації і розрядність аналогового відтворення і запису

44,1 / 48 / 88,2 / 96 / 176,4 / 192 кГц @ 16 біт / 24 біт

Частота дискретизації і розрядність цифрового виходу S/PDIF

44,1 / 48 / 88,2 / 96 / 176,4 / 192 кГц @ 16 біт / 24 біт

Аналогові виходи

4 x 3,5-мм аудіороз'єми (навушники, бічний, центральний / сабвуфер, тиловий)

2 x RCA

Аналоговий вхід

1 x 3,5-мм аудіороз'єм (лінійний / мікрофон)

Цифрові входи

1 x оптичний S/PDIF Out

Особливості

Sonic Studio

Sonic Radar Pro

Габарити

130 х 80 х 25 мм

Сайт виробника

ASUS

Сторінка продукту

ASUS Xonar U7 MKII

Якщо судити виключно по ТТХ, то порівняно з ASUS Xonar U7 змінилася тільки модель аудіопроцесора: з C-Media 6632A на C-Media 6632AX, однак згадки про нього на сайті виробника відсутні.

Упаковка і комплект постачання

ASUS Xonar U7 MKII ASUS Xonar U7 MKII

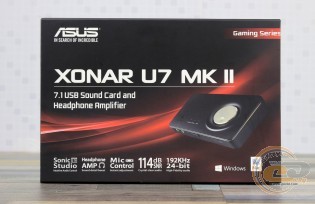

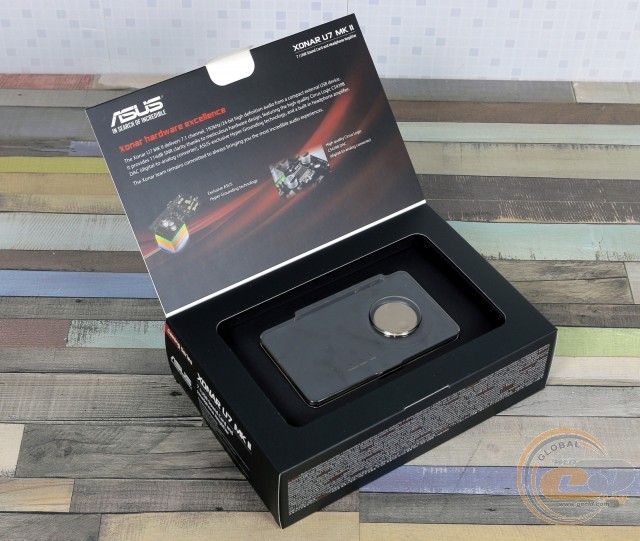

Звукова карта ASUS Xonar U7 MKII постачається в невеликій картонній коробці, прикрашеній якісною кольоровою поліграфією. На зверхню боковину нанесено зображення самого пристрою і відзначений ряд його головних особливостей. Зворотний бік відведений під більш детальний їх опис. Тут же наведено короткий перелік характеристик, опис інтерфейсної панелі і комплекту постачання.

ASUS Xonar U7 MKII

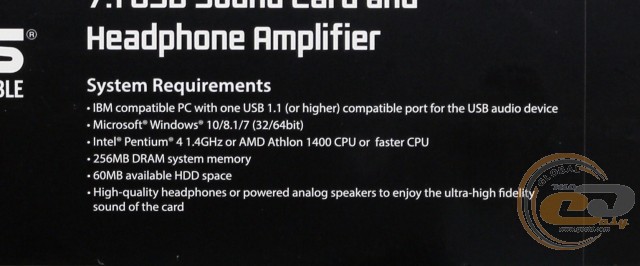

Одна з боковин упаковки відведена під системні вимоги. Вони вас можуть зацікавити, тільки якщо у вашій системі менше 256 МБ оперативної пам'яті, що малоймовірно в 2019 році.

ASUS Xonar U7 MKII

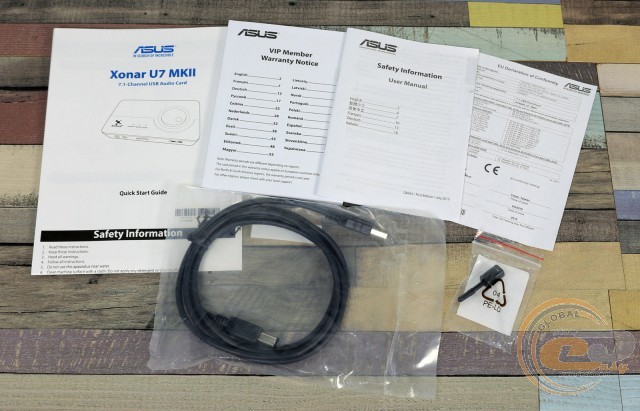

У коробці ми виявили диск з програмним забезпеченням, набір паперової документації, USB-кабель для підключення до ПК, а також оптичний адаптер S/PDIF TOSLINK.

Зовнішній вигляд і апаратна платформа

ASUS Xonar U7 MKII

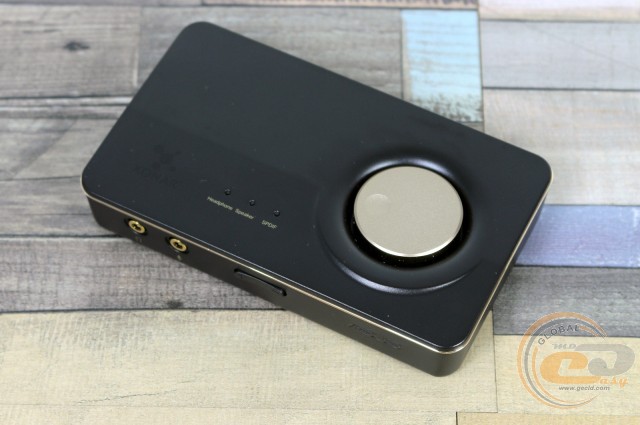

Корпус звукової карти ASUS Xonar U7 MKII повністю виконаний з пластика. Він добре скрадає пил і відбитки пальців завдяки своїй матовій поверхні. Трохи різноманітності в дизайн вносить невелика золотиста окантовка навколо верхньої панелі, яка гармонійно поєднується з позолоченими аудіороз'ємами.

ASUS Xonar U7 MKII

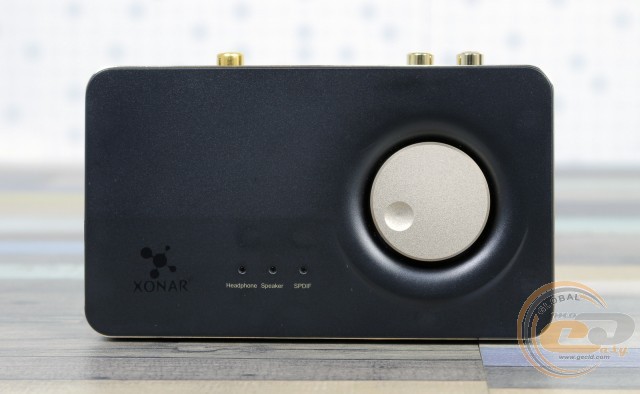

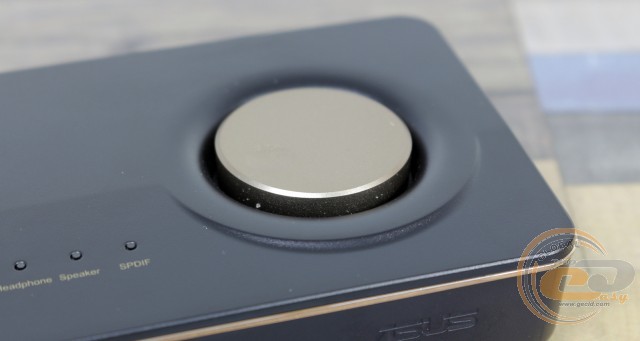

Верхня панель примітна логотипом серії ASUS Xonar, трьома LED-індикаторами активності деяких інтерфейсів, а також ручкою регулювання гучності і перемикання між аудіовиходами. До слова, регулятор обертається дуже плавно, а перемикання між виходами здійснюється за допомогою натискання.

ASUS Xonar U7 MKII

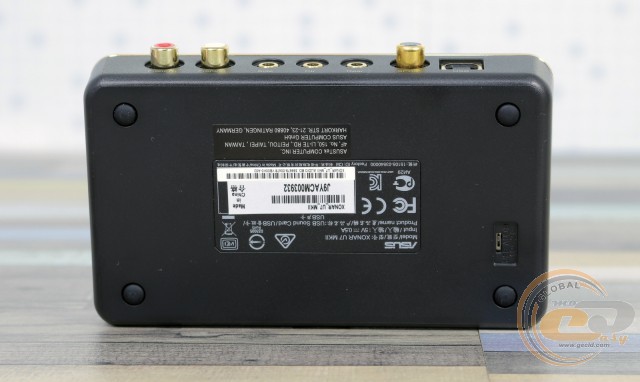

Зворотний бік зустрічає нас наклейками із сервісною інформацією і чотирма гумовими ніжками для надійної фіксації пристрою на столі.

ASUS Xonar U7 MKII

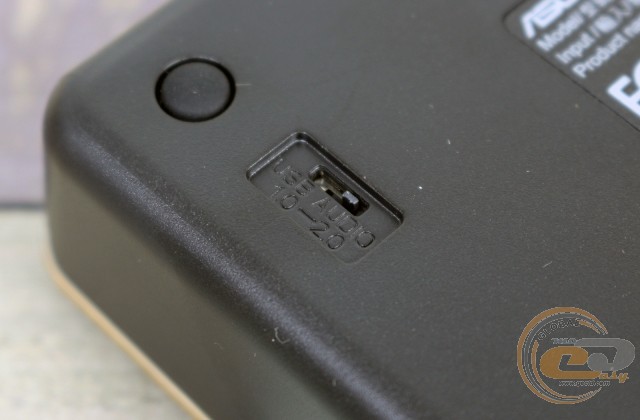

Ще одним елементом на зворотному боці корпуса є перемикач режиму USB Audio 1.0/2.0.

ASUS Xonar U7 MKII

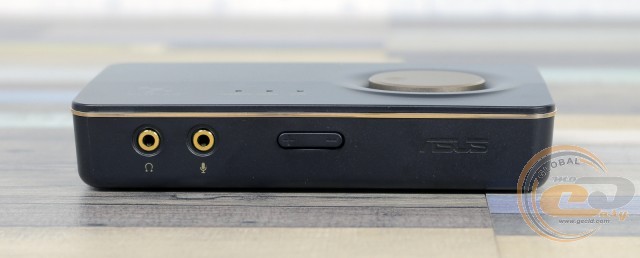

Фронтальна панель оснащена найбільш часто затребуваними роз'ємами для підключення навушників і мікрофону. Останній за сумісництвом виступає в ролі лінійного входу. По центру розташувався регулятор гучності мікрофона. Він вийшов досить жорстким, з глухим клацанням при натисканні, тому випадково активувати його у вас навряд чи вийде.

ASUS Xonar U7 MKII

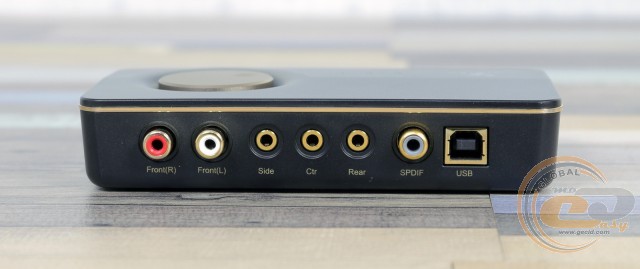

Велика частина роз'ємів зосереджена на тильній боковині корпуса. Тут знаходяться: два небалансних виходи RCA, три виходи підключення багатоканальної акустики, S/PDIF і роз'єм USB Type-B. Відзначимо, що вихід центрального каналу також використовується для сабвуфера.

ASUS Xonar U7 MKII

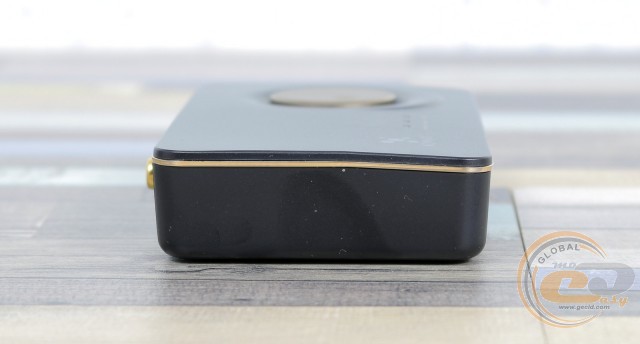

Боковини корпуса повністю позбавлені будь-яких елементів.

ASUS Xonar U7 MKII

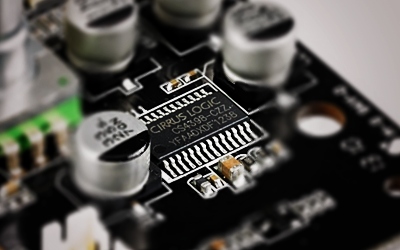

На жаль, нам не дозволили розібрати корпус ASUS Xonar U7 MKII, тому можемо тільки відзначити, що звукова карта працює під управлінням аудіопроцесора C-Media 6632AX. Він уже зустрічався нам в ASUS STRIX SOAR. Що ж стосується ЦАП, то їх тут два: Cirrus Logic CS4398 забезпечує «гармонійні спотворення + шум» на рівні в 107 дБ і Cirrus Logic CS4362 з тим же параметром на рівні в 114 дБ.

Тестування

Для оцінки можливостей ASUS Xonar U7 MKII використовувався прикладний пакет RightMark Audio Analyzer і таке обладнання:

Процесор

Intel Core i7-8700K (Socket LGA1151, 4,7 ГГц, L3 12 МБ)
Turbo Boost: enable

Материнська плата

ASUS ROG MAXIMUS XI FORMULA (Intel Z390, Socket LGA1151, DDR4, ATX)

Кулер

Scythe Mugen 3

Оперативна пам'ять

2 x 8 ГБ DDR4-3200 G.SKILL Trident Z F4-3200C15D-16GTZKW

Жорсткий диск

WD Purple (WD10PURX, 1 ТБ)

Оптичний привід

ASUS DRW-1814BLT SATA

Блок живлення

Seasonic X-560 Gold (SS-560KM Active PFC)

Корпус

CODEGEN M603 Midi Tower (2 х 120-мм вентилятора на вдув/видув)

Монітор

Philips Brilliance 240P4QPYNS

Тестування в режимі роботи 16-біт, 44 кГц

ASUS Xonar U7 MKII

Частотна характеристика

ASUS Xonar U7 MKII

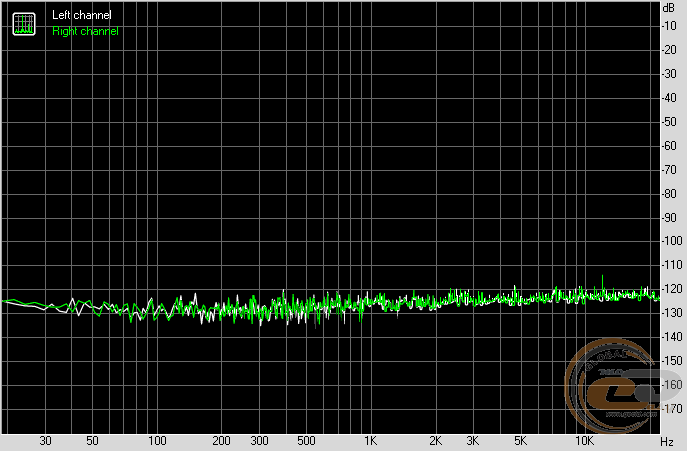

Рівень шуму

ASUS Xonar U7 MKII

Динамічний діапазон

ASUS Xonar U7 MKII

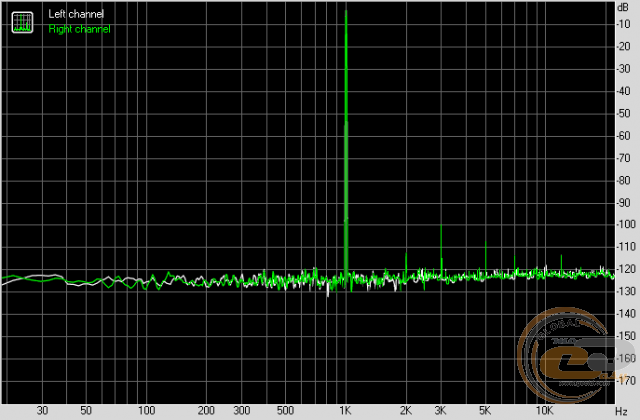

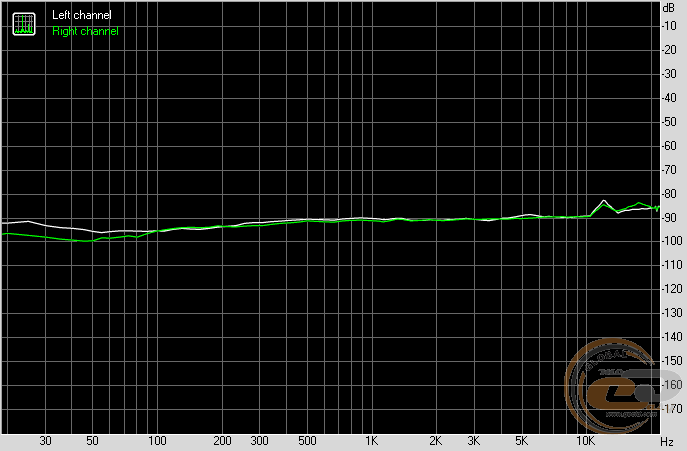

Гармонійні викривлення + шум (-3 дБ)

ASUS Xonar U7 MKII

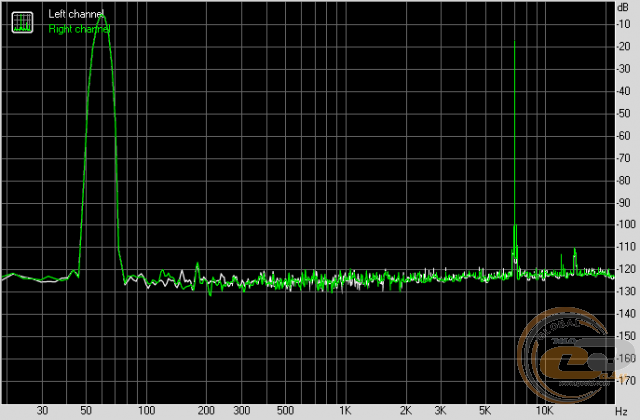

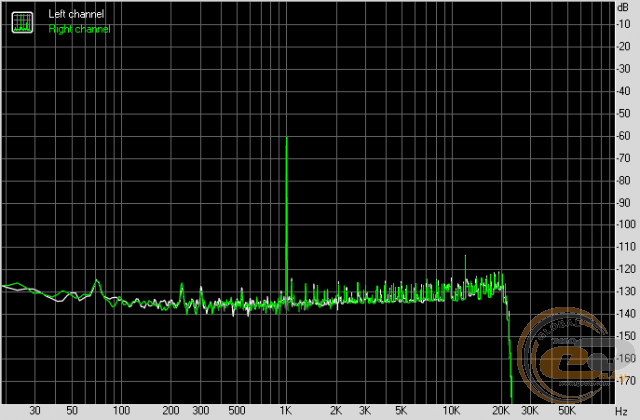

Інтермодуляційне викривлення

ASUS Xonar U7 MKII

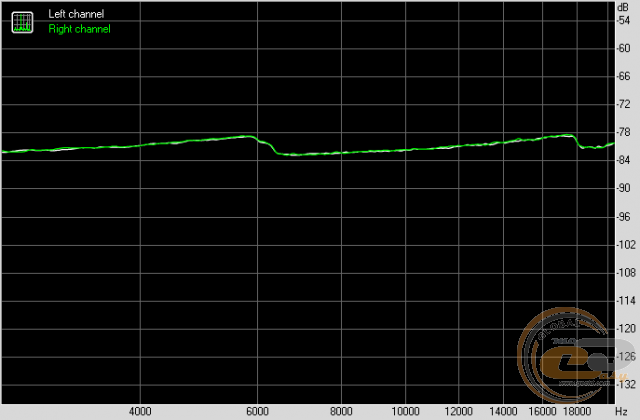

Інтермодуляційні викривлення (змінна частота)

ASUS Xonar U7 MKII

Взаємопроникнення каналів

Загальний результат

Модель

ASUS Xonar U7 MKII

ASUS STRIX SOAR

ASUS TUF Z390-PLUS GAMING (WI-FI)

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.07,

-0.01

Відмінно

+0.02, -0.12

Відмінно

+0.02, -0.04

Відмінно

Рівень шуму, дБ (А)

-93.5

Дуже добре

-95.5

Відмінно

-88.8

Добре

Динамічний діапазон, дБ (А)

93.4

Дуже добре

92.0

Дуже добре

88.7

Добре

Гармонійні викривлення, %

0.00188

Відмінно

0.0021

Відмінно

0.0082

Дуже добре

Гармонійні викривлення + шум, дБ(A)

-86.3

Добре

-85.3

Добре

-77.6

Середньо

Інтермодуляційне викривлення + шум, %

0.00654

Відмінно

0.0071

Відмінно

0.013

Дуже добре

Взаємопроникнення каналів, дБ

-90.7

Відмінно

-95.2

Відмінно

-88.1

Відмінно

Інтермодуляції на 10 кГц, %

0.0982

Дуже добре

0.0080

Відмінно

0.013

Дуже добре

Загальна оцінка



Дуже добре



Дуже добре



Дуже добре

Тестування в режимі роботи 24-біт, 192 кГц

ASUS Xonar U7 MKII

Частотна характеристика

ASUS Xonar U7 MKII

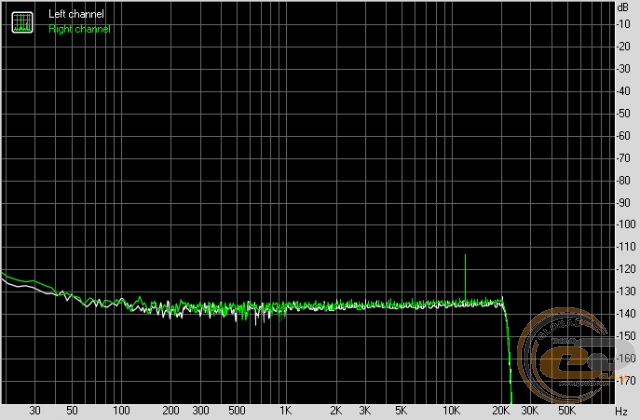

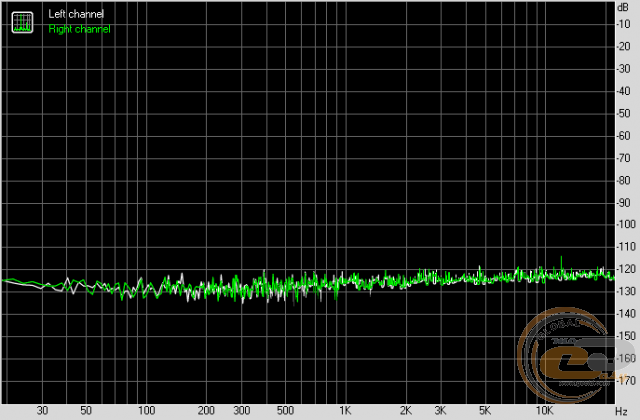

Рівень шуму

ASUS Xonar U7 MKII

Динамічний діапазон

ASUS Xonar U7 MKII

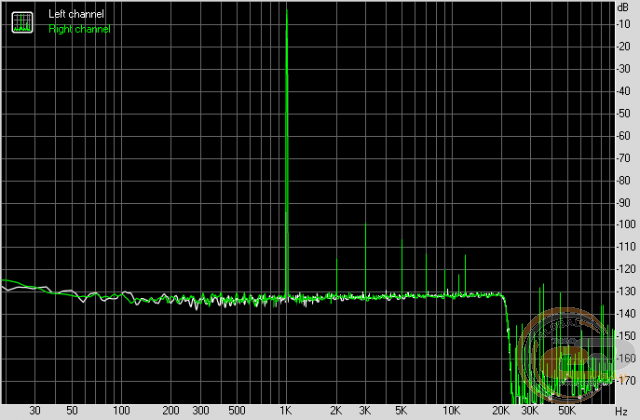

Гармонійні викривлення + шум (-3 дБ)

ASUS Xonar U7 MKII

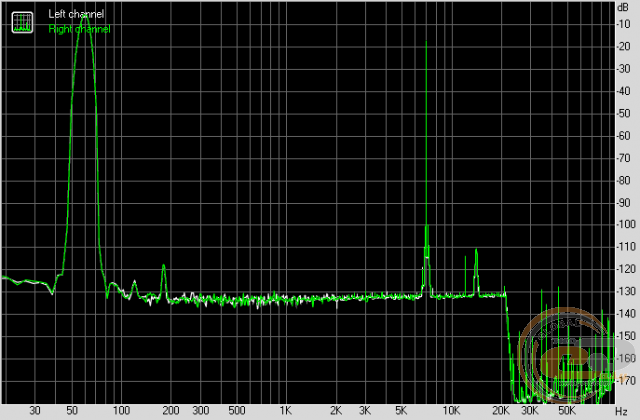

Інтермодуляційне викривлення

ASUS Xonar U7 MKII

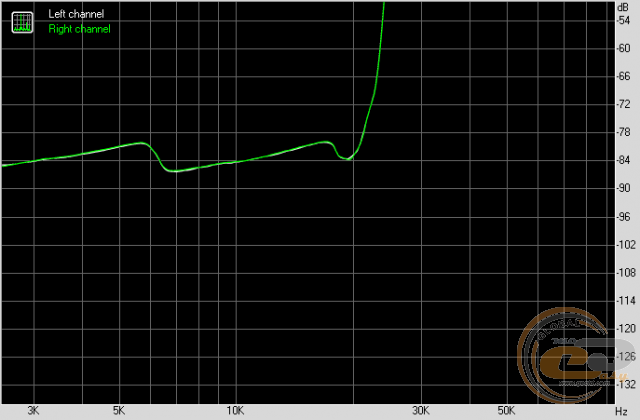

Інтермодуляційні викривлення (змінна частота)

ASUS Xonar U7 MKII

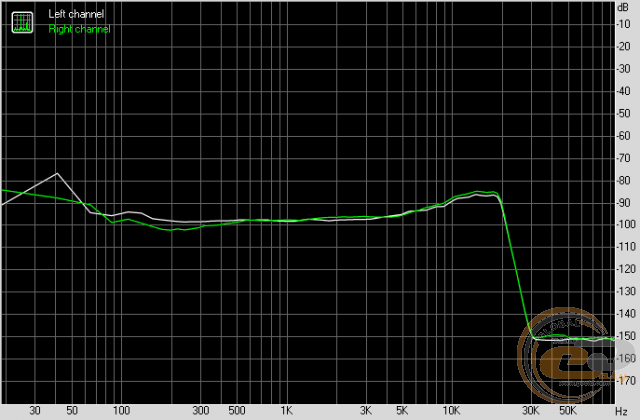

Взаємопроникнення каналів

Загальний результат

Модель

ASUS Xonar U7 MKII

ASUS STRIX SOAR

ASUS TUF Z390-PLUS GAMING (WI-FI)

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.08,

-0.01

Відмінно

-0.03, -0.16

Відмінно

+0.02,

-0.07

Відмінно

Рівень шуму, дБ (А)

-102.7

Відмінно

-113.0

Відмінно

-94.2

Дуже добре

Динамічний діапазон, дБ (А)

102.1

Відмінно

112.6

Відмінно

94.1

Дуже добре

Гармонійні викривлення, %

0.00181

Відмінно

0.0015

Відмінно

0.0093

Дуже добре

Гармонические викривлення + шум, дБ(A)

-91.0

Дуже добре

-93.6

Дуже добре

-77.8

Середньо

Інтермодуляційне викривлення + шум, %

0.00359

Відмінно

0.0022

Відмінно

0.011

Дуже добре

Взаємопроникнення каналів, дБ

-97.9

Відмінно

-107.6

Відмінно

-88.2

Відмінно

Інтермодуляції на 10 кГц, %

0.00811

Дуже добре

0.0028

Відмінно

0.010

Дуже добре

Загальна оцінка



Дуже добре



Відмінно



Дуже добре

Для порівняння ми взяли трохи дешевшу внутрішню звукову карту ASUS STRIX SOAR з аналогічним аудіопроцесором C-Media 6632AX, а також материнську плату ASUS TUF Z390-PLUS GAMING (WI-FI) зі звуковою підсистемою на основі Realtek ALC S1220. Саме такий кодек можна зустріти в ігрових ноутбуках, наприклад, у MSI GP63 Leopard 8RE (GP638RE-283UA). Звичайно, це досить абстрактне порівняння, оскільки результат залежить не тільки від використовуваної мікросхеми, але для загального розуміння ситуації цього цілком достатньо.

Судячи з результатів, ASUS STRIX SOAR без проблем обійшла ASUS Xonar U7 MKII завдяки преміальному ЦАП ESS SABRE і більш якісну обв'язку. А на останньому місці опинилася звукова підсистема на основі Realtek ALC S1220.

Фірмове ПЗ

У комплекті зі звуковою картою постачається фірмове ПЗ Sonic Studio. З його допомогою можна точно відрегулювати гучність запису і відтворення, налаштувати звучання за допомогою еквалайзера, відрегулювати роботу мікрофона, а також перемикатися між аудіовиходами.

Другою утилітою є Sonic Radar Pro. Вона створена виключно для геймерів, і дозволяє виводити на екран радар, на якому буде відзначений джерело звуку в грі, наприклад, постріли, кроки, таймер бомби і т.д.

Підсумки

ASUS Xonar U7 MKII

Зовнішня звукова карта ASUS Xonar U7 MKII стане відмінною покупкою для власників ноутбуків, укомплектованих систем, міні-ПК і інших рішень, конструкція яких не дозволить встановити всередину аудіокарти з інтерфейсом PCI Express або PCI. Але за подібну універсальність і зручне перемикання між аудіовиходами доведеться доплачувати. Купівля даної моделі обійдеться вам дорожче, ніж наведеної в порівнянні ASUS STRIX SOAR.

Що ж стосується якості звуку, то зараз навіть в ігрових ноутбуках дуже часто використовуються рішення на базі Realtek ALC269 або Realtek ALC233. Набагато рідше трапляються більш гідні варіанти на Realtek ALC1220. Саме останньому ASUS Xonar U7 MKII і не залишила жодних шансів, тому з дешевими аналогами різниця буде ще помітнішою.

До слова, ASUS Xonar U7 MKII можна розглядати не тільки як звукову карту, але і як зручний інструмент з управління і перемикання між колонками і навушниками. Та й на столі поруч з монітором вона буде виглядати цілком гідно.

Переваги:

  • компактні габарити;
  • зручні елементи управління;
  • приємний дизайн;
  • підтримка 7.1-канального аудіо;
  • підтримка навушників з високим опором;
  • гарна якість звуку в своєму сегменті;
  • підтримка технології Hyper Grounding для блокування шумів і зниження спотворень звуку;
  • підтримка ПЗ Sonic Studio і Sonic Radar Pro.

easy

Автор: Костянтин Шорохов
Переклад:
 Лілія Масюк

Висловлюємо подяку компанії MTI, офіційному дистриб'ютору продукції ASUS, за надану для тестування звукову карту.
