Огляд і тестування неттопа ASUS VivoPC VM62N

17-11-2014

У лінійку продукції компанії ASUS входить безліч найрізноманітніших пристроїв: материнські плати, відеокарти, монітори, ноутбуки, смартфони та інші. При цьому відмітною рисою всієї її продукції є пізнаваний дизайн і висока якість компонентів.

Даний матеріал буде присвячений незвичному мініатюрному комп'ютеру − ASUS VivoPC VM62N, який має набагато більші можливості, аніж може здатися на перший погляд. Подібний клас пристроїв може використовуватися в різних сферах: у якості мультимедійного ПК, навчальної системи або для офісних потреб. Останнім часом продуктивність внутрішніх компонентів неттопів суттєво зросла, тому деякі представники можуть відтворювати невимогливі ігри. На що ж здатний ASUS VivoPC VM62N – довідаєтеся далі.

ASUS VivoPC VM62N

Специфікація неттопа ASUS VivoPC VM62N:

Виробник

ASUS

Модель

VivoPC VM62N

Процесор

Intel Core i3-4030U: 2 ядра (4 потоки), базова частота - 1900 МГц, кеш-пам'ять 3-го рівня – 3 МБ, TDP – 15 Вт

Підтримка пам'яті

2 x DDR3L SO-DIMM-слоти 1333 / 1600 МГц із підтримкою до 16 ГБ пам'яті

Встановлена пам'ять

1 x Samsung M471B1G73DB0-YK0 обсягом 8 ГБ

Графічні адаптери

Intel HD Graphics 4400: частота ядра – 200 МГц (макс. до 1000 МГц); обсяг відеопам'яті розширюється динамічно за рахунок оперативної

NVIDIA GeForce 820M: частота ядра – 625 МГц (макс. до 955 МГц); обсяг відеопам'яті DDR3 − 1 ГБ

Дискова підсистема

2 х SATA 6 Гбіт/с

Встановлений накопичувач

Toshiba DT01ACA100 (1 ТБ, 3,5", SATA 6 Гбіт/с, 7200 об/хв)

Відсіки для накопичувачів

1 х 3,5" (внутрішній, з підтримкою накопичувачів обсягом до 1 ТБ)

Оптичний привід

-

Кард-рідер

Вбудований (з підтримкою карт пам'яті SD, SDHC, SDXC і MMC)

Слоти розширення

1 х mini-PCIe (встановлений комбінований модуль Wi-Fi / Bluetooth)

Інтерфейси

4 x USB 3.0

2 x USB 2.0

1 x HDMI

1 x LAN (RJ45)

1 х замок Kensington

1 x роз’єм живлення

1 х оптичний S/PDIF вихід

2 x аудіороз’єми

1 х DisplayPort

Мультимедіа

Динаміки

SonicMaster (2 x 2 Вт)

Аудіокодек

Realtek ALC277

Комунікаційні можливості

Мережеві адаптери

10/100/1000 Мбіт/с (Realtek RTL8111GR)

Wi-Fi/Bluetooth

mini-PCIe Wi-Fi/Bluetooth-модуль

Wi-Fi

802.11 a/b/g/n/ac

Bluetooth

Bluetooth 4.0

HSPA

-

Блок живлення

Вихідні параметри: 19 В пост. напр., 4,7 А, 90 Вт

Вхідні параметри: 100~240 В зм. напр. при 50/60 Гц, 1,5 А

Інше

Можливість монтування на стіну або монітор за допомогою комплектного кріплення VESA

Розміри корпусу

190 x 190 x 56,2 мм

Вага

1,2 кг

Колір

Сірий

Підтримка операційних систем

Windows 8.1

Офіційна гарантія

-

Сайт виробника

Сторінка продукту

ASUS

ASUS VivoPC VM62N

Апаратна платформа

ASUS VivoPC VM62N

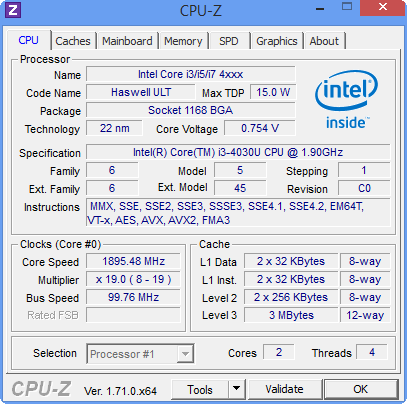

«Серцем» ASUS VivoPC VM62N є двоядерний процесор Intel Core i3-4030U, базова частота якого становить 1900 МГц. Він здатний виконувати обчислення в чотирьохпотоковому режимі й не підтримує технології динамічного збільшення тактової частоти Intel Turbo Boost 2.0. При максимальному навантаженні його множник знаходився на позначці «х19», а напруга – на рівні 0,754 В.

ASUS VivoPC VM62N

У режимі простою частота ядер опустилася до 800 МГц при множнику «х8». Напруга при цьому знаходилася на позначці 0,667 В.

ASUS VivoPC VM62N

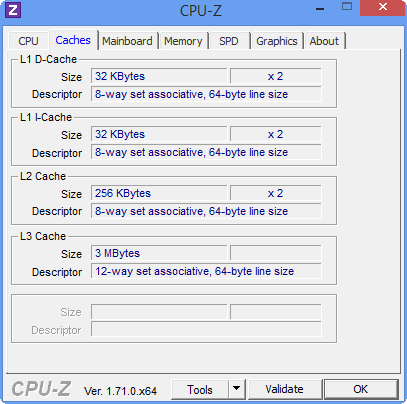

Кеш-пам'ять процесора розподіляється за наступною схемою: по 32 КБ кеш-пам'яті L1 на кожне ядро з 8-ма каналами асоціативності для кешування даних і по 32 КБ кеш-пам'яті L1 на кожне ядро з 8-ма каналами асоціативності для кешування інструкцій. Також доступно по 256 КБ кеш-пам'яті L2 на кожне ядро з 8-ма каналами асоціативності та 3 МБ загальної кеш-пам'яті L3 з 12-ма каналами асоціативності.

ASUS VivoPC VM62N

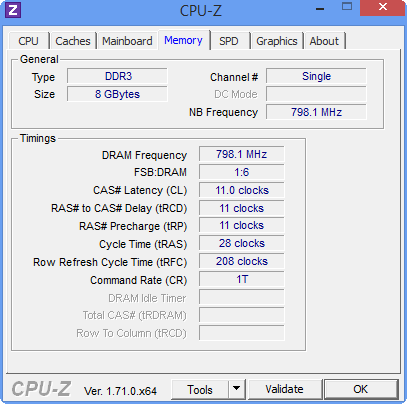

Вбудований контролер оперативної пам'яті підтримує низьковольтні модулі DDR3L із частотою 1333 і 1600 МГц. Можлива їхня робота у двоканальному режимі, а максимальний обсяг пам'яті не повинен перевищувати 16 ГБ.

ASUS VivoPC VM62N

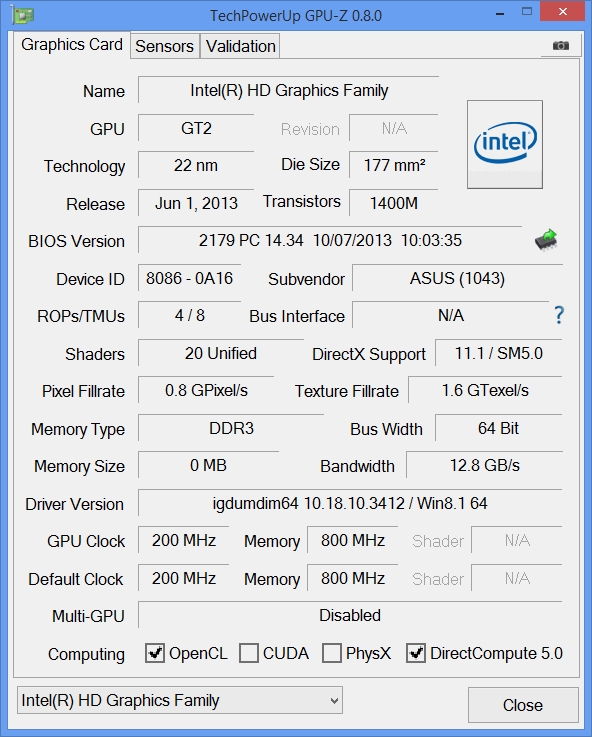

Процесор Intel Core i3-4030U має вбудоване графічне ядро Intel HD Graphics 4400. Воно включає до свого складу 20 універсальних шейдерних конвеєрів, 8 текстурних блоків і 4 блоки растеризації, а також має підтримку інструкцій OpenCL і DirectCompute 5.0. Базова частота GPU становить 200 МГц, а динамічна – 1000 МГц.

ASUS VivoPC VM62N

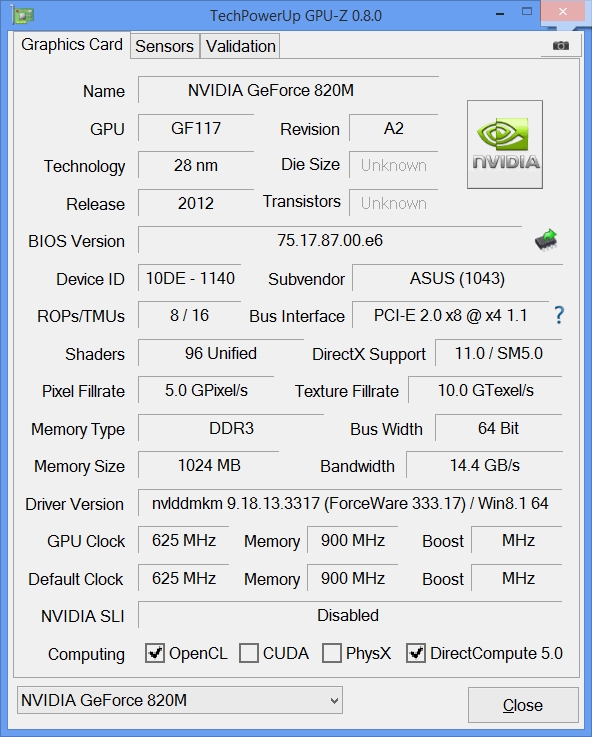

Для виконання завдань по обробці графіки й запуску ігор передбачений додатковий графічний прискорювач NVIDIA GeForce 820M. Він має набагато більшу продуктивність і складається з 96 універсальних шейдерних конвеєрів, 16 текстурних блоків і 8 блоків растеризації. У номінальному режимі GPU працює на частоті 625 МГц, а в динамічному прискорюється до 955 МГц. Також даний графічний прискорювач має 1 ГБ власної відеопам'яті типу DDR3L. Згідно з показами утиліти GPU-Z, тактова частота використовуваних мікросхем пам'яті становить 900 МГц (ефективне значення – 1800 МГц), а пропускна здатність 64-бітної шини досягає 14,4 ГБ/с.

ASUS VivoPC VM62N

ASUS VivoPC VM62N

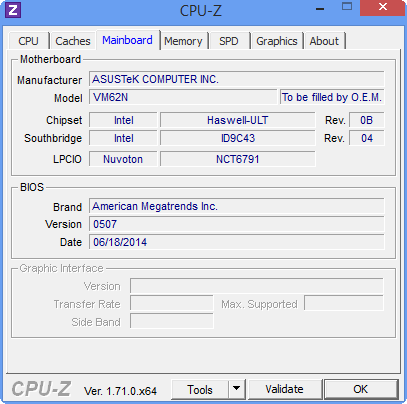

Чіпсет використовуваної в ASUS VivoPC VM62N материнської плати відрізняється самостійною підтримкою 4 портів USB 3.0, 4 інтерфейсів SATA 6 Гбіт/с, а також 12 ліній PCI Express 2.0.

Упаковка та комплект поставки

ASUS VivoPC VM62N

ASUS VivoPC VM62N

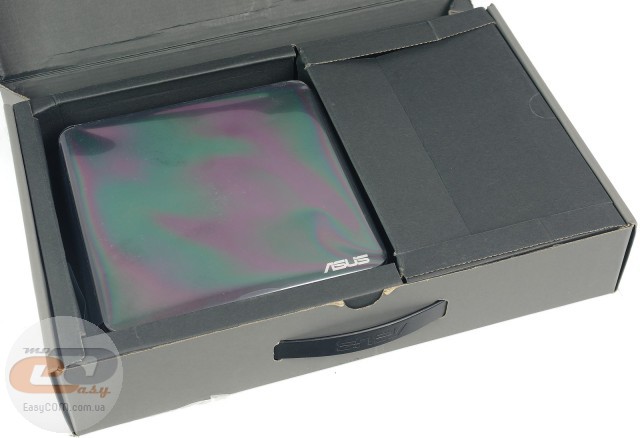

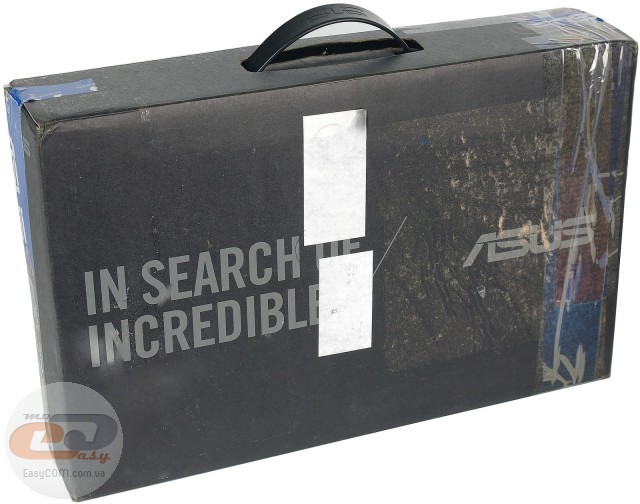

Неттоп постачається в досить великій коробці чорного кольору. На її поверхні практично відсутній опис умісту. З важливих функціональних елементів можна відзначити хіба що зручну ручку для перенесення з логотипом компанії ASUS.

Усередині упаковки є два відділення: для міні-комп'ютера й аксесуарів до нього.

ASUS VivoPC VM62N

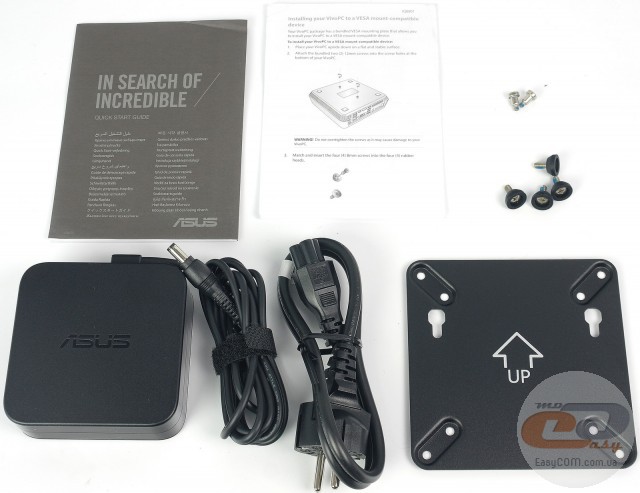

У комплект поставки ASUS VivoPC VM62N входить:

  • кріплення VESA, а також гвинти й тримачі до нього;
  • блок живлення та необхідні кабелі до нього;
  • інструкції користувача.

В комплекті міні-комп'ютера є кріплення VESA, яке дозволяє розмістити пристрій на звороті монітора або на стіні. Це значно розширює зручність організації робочого місця.

Зовнішній вигляд

ASUS VivoPC VM62N

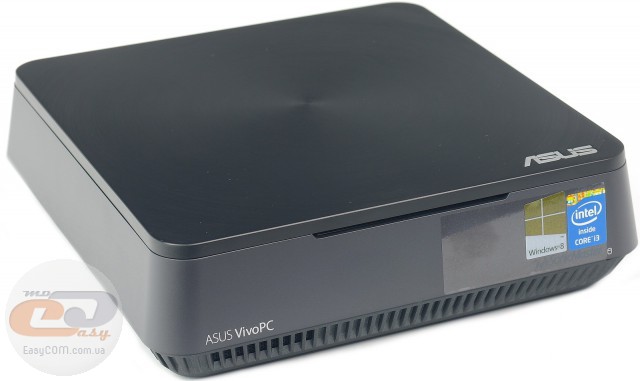

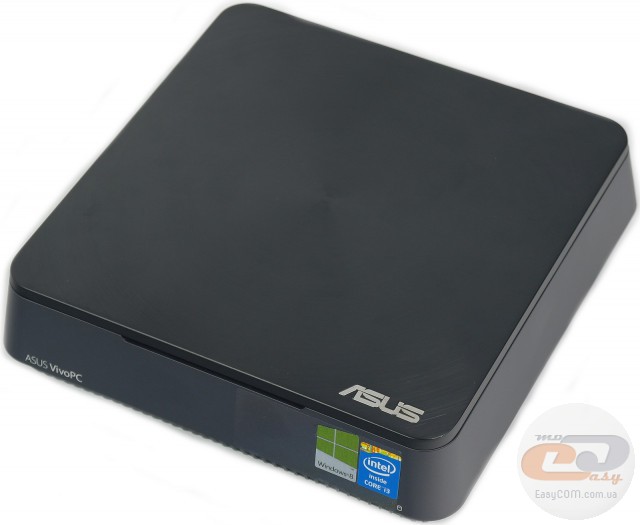

Неттоп виконаний у компактному корпусі, габарити якого становлять 190 x 190 x 56,2 мм. Виглядає він дуже акуратно й не містить яких-небудь помітних або відволікаючих елементів.

ASUS VivoPC VM62N

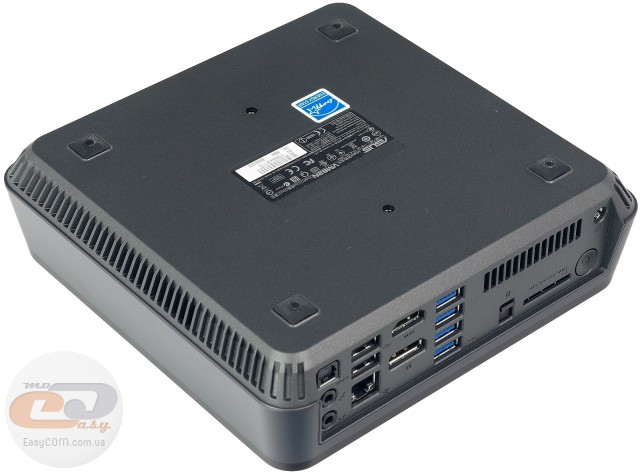

На днищі присутні чотири гумові ніжки, які дозволяють комп'ютеру стійко триматися на поверхні столу. На гранях, які з'єднують нижню й бічні частини, знаходяться вентиляційні решітки.

Ергономіка, розташування елементів

ASUS VivoPC VM62N

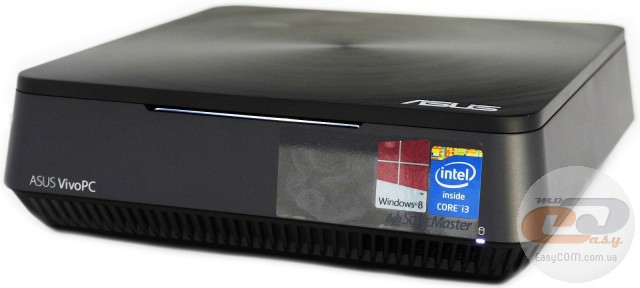

Лицьова сторона містить два білі світлодіоди: один із них повідомляє про режим роботи пристрою, а другий призначений для індикації роботи жорсткого диска.

ASUS VivoPC VM62N

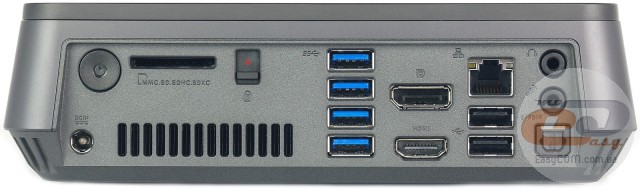

На інтерфейсній панелі є досить велика кількість різноманітних роз’ємів, особливо враховуючи компактні розміри неттопа. Тут розташовані: конектор і клавіша живлення, кард-рідер, замок Kensington, чотири порти USB 3.0, один інтерфейс DisplayPort і один HDMI, мережевий інтерфейс RJ45, два порти USB 2.0, два аудіороз’єми та оптичний S/PDIF вихід. У нижній частині також розташована вентиляційна решітка.

ASUS VivoPC VM62N

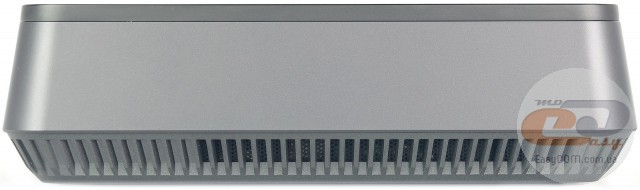

На бічних гранях, як уже згадувалося вище, присутні додаткові отвори для забору холодного повітря, використовуваного з метою охолодження внутрішніх компонентів.

Внутрішнє компонування

ASUS VivoPC VM62N

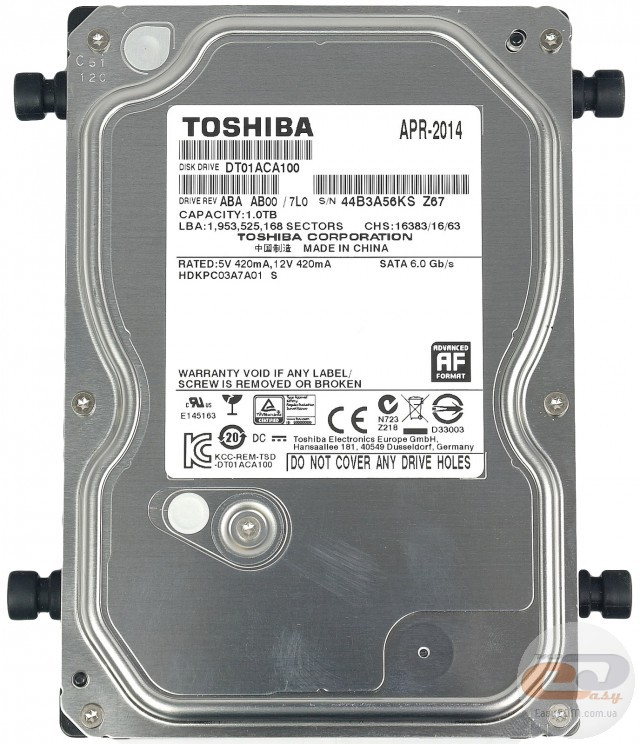

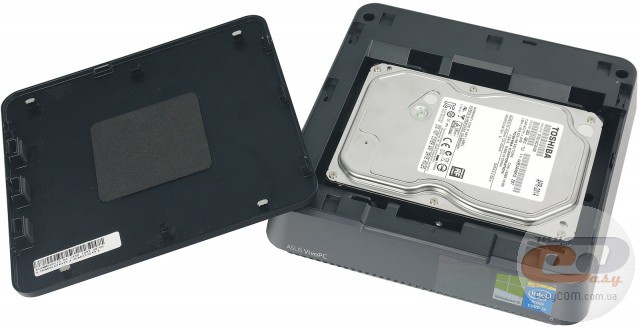

Знявши верхню пластикову кришку, можна відразу одержати доступ до накопичувача. У нашому випадку використовувався стандартний 3,5-дюймовий жорсткий диск. Також виробник випустив спеціальний адаптер (його доведеться придбати окремо), який дозволяє встановити усередину два 2,5-дюймові HDD-накопичувачі.

ASUS VivoPC VM62N

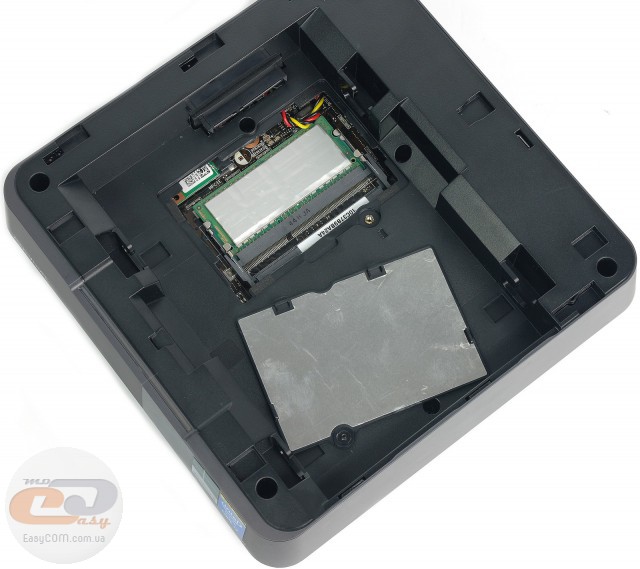

Під ним знаходиться відсік для двох модулів оперативної пам'яті типу DDR3L SO-DIMM.

ASUS VivoPC VM62N

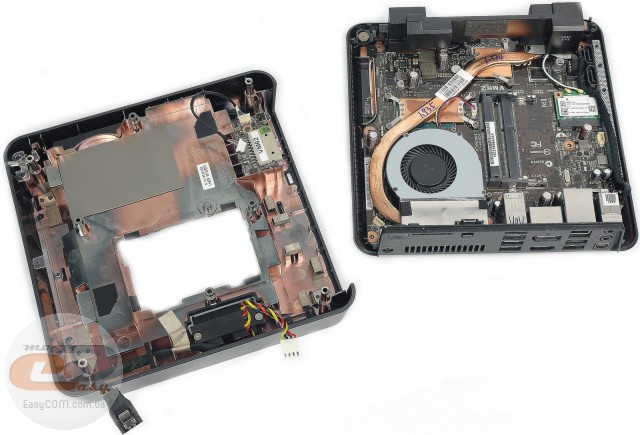

Що стосується інших компонентів, то доступ до них можна одержати тільки після повного розбирання пристрою. Зокрема, тут відразу ж можна побачити комбінований модуль Wi-Fi/Bluetooth, який встановлений у слот mini-PCIe.

ASUS VivoPC VM62N

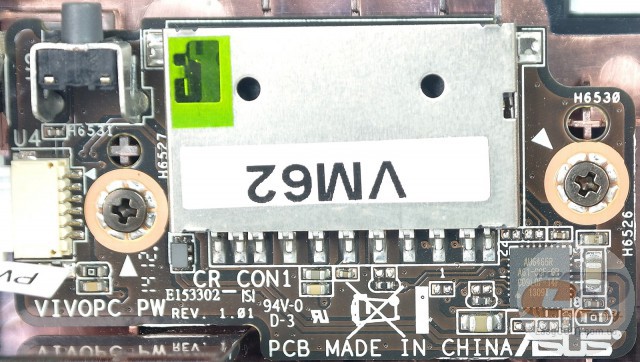

На звороті кришки розташований кард-рідер для накопичувачів формату SD, SDHC, SDXC і MMC. Він працює під керуванням контролера Alcor Micro AU6465R. Завдяки цьому досягається сумісність із картами SDXC версії 3.0 і MMC версії 4.4.

ASUS VivoPC VM62N

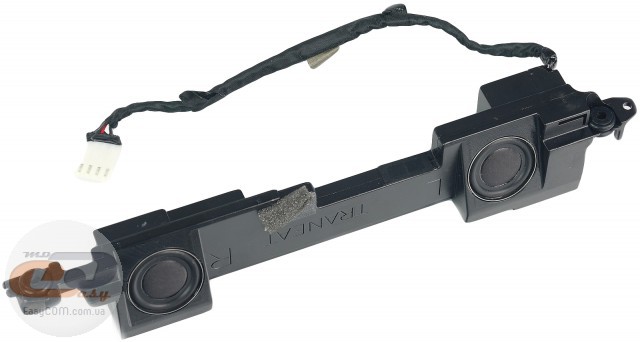

Також тут закріплені стереодинаміки ASUS SonicMaster, кожний із яких має потужність 2 Вт. При перегляді фільмів або прослуховуванні музики вони можуть забезпечити цілком достатню гучність із прийнятною якістю високих і середніх частот.

ASUS VivoPC VM62N

ASUS VivoPC VM62N

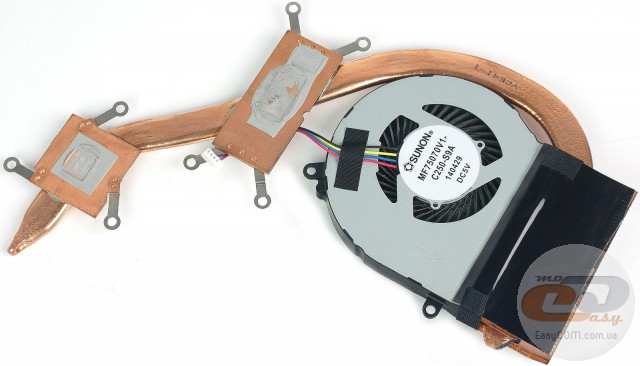

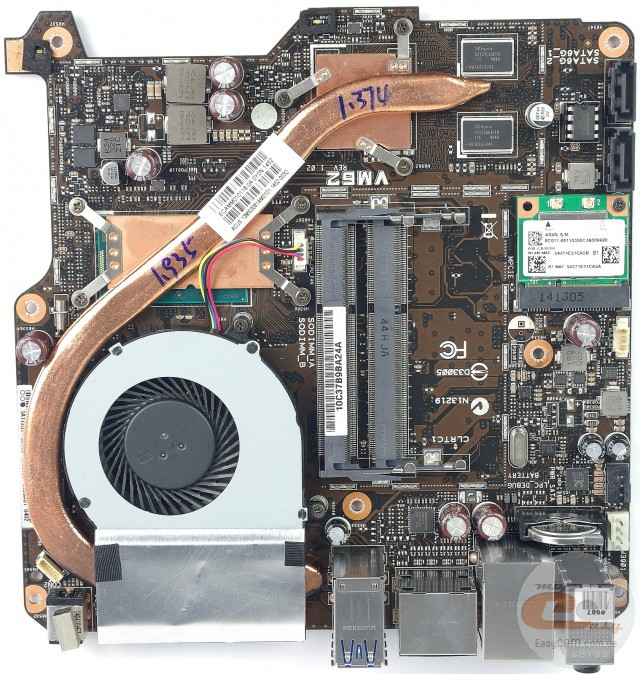

У якості системи охолодження використовується кулер турбінного типу SUNON MF75070V1-C250-S9A, який з'єднаний із центральним і графічним процесором за допомогою мідної теплової трубки й тонкого шару термопасти. За допомогою даної СО нагріте повітря викидається за межі корпусу через отвір на інтерфейсній панелі.

ASUS VivoPC VM62N

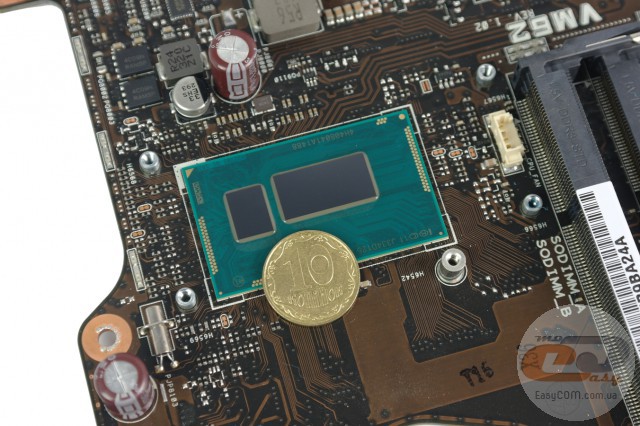

Хочемо загострити вашу увагу й на тому, що чіпсет і процесор розташовані на одній мікросхемі. Це суттєво спрощує розведення материнської плати й конструкцію системи охолодження.

ASUS VivoPC VM62N

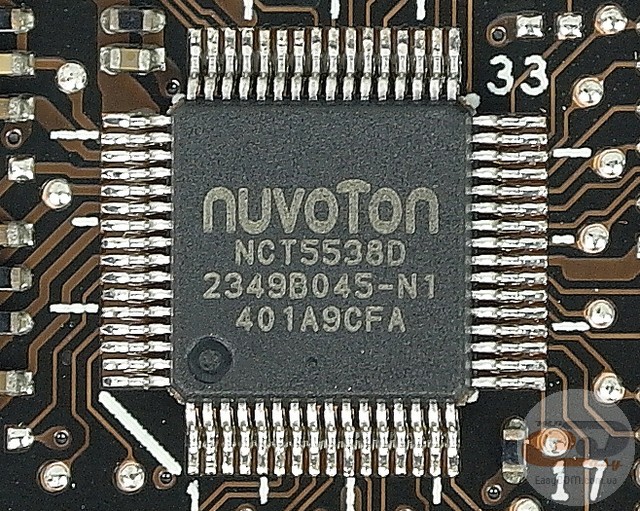

Можливості Multi I/O забезпечує мікросхема NUVOTON NCT5538D, завдяки якій реалізовані функції моніторингу та керування кулером.

ASUS VivoPC VM62N

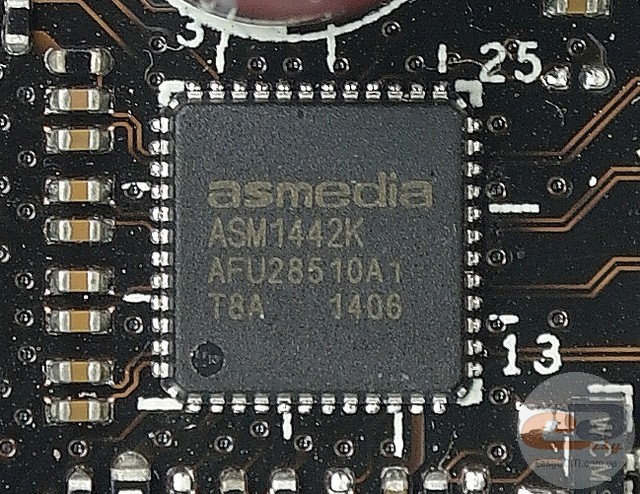

Коректне функціонування портів HDMI і DisplayPort забезпечує контролер ASMedia ASM1442K.

ASUS VivoPC VM62N

ASUS VivoPC VM62N

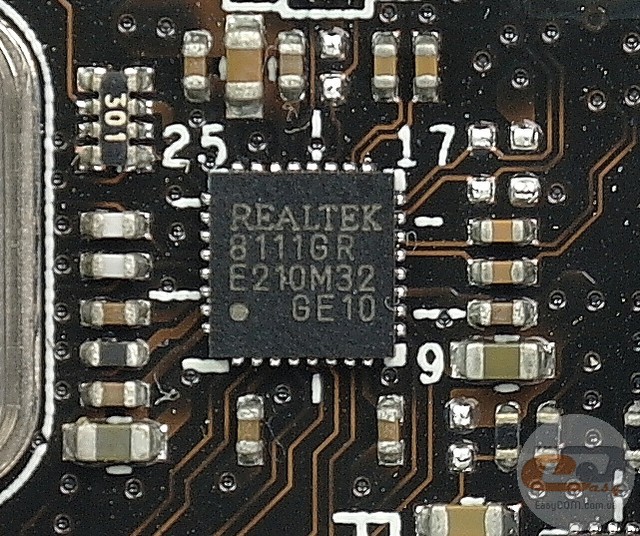

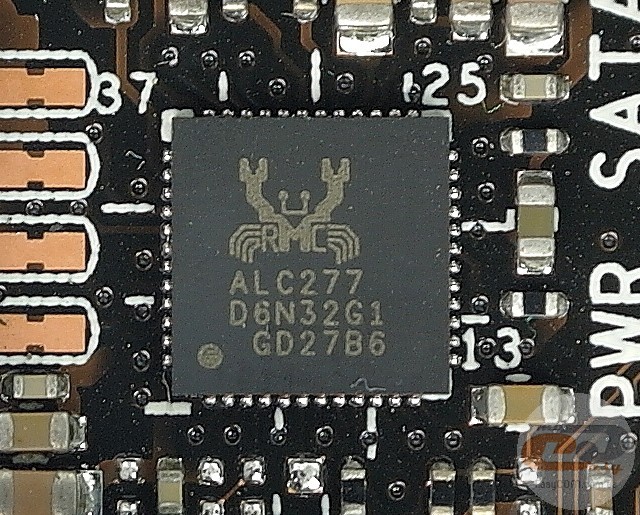

Для підтримки мережевих з'єднань використовується гігабітний LAN-контролер Realtek 8111GR. Звукова підсистема ASUS VivoPC VM62N основана на HDA-кодеку Realtek ALC277.

ASUS VivoPC VM62N

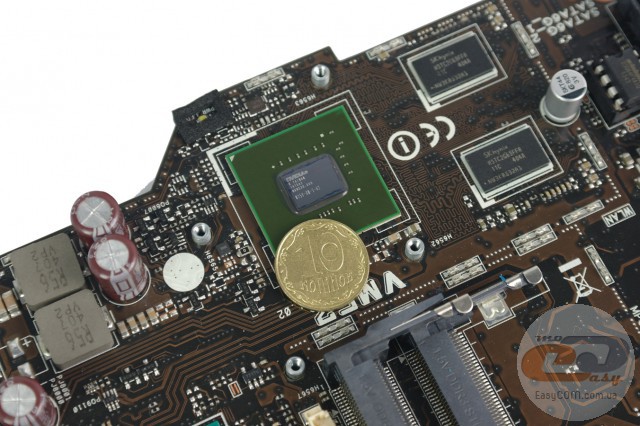

Біля графічного процесора NVIDIA GeForce 820M розташовані дві мікросхеми відеопам'яті стандарту DDR3L.

ASUS VivoPC VM62N

На зворотну сторону друкованої плати винесено решту чіпів відеопам'яті. Загальний її обсяг становить 1 ГБ, який набрано за допомогою чотирьох мікросхем SK Hynix H5TC2G83FFR типу DDR3L ємністю 256 МБ кожна.

ASUS VivoPC VM62N

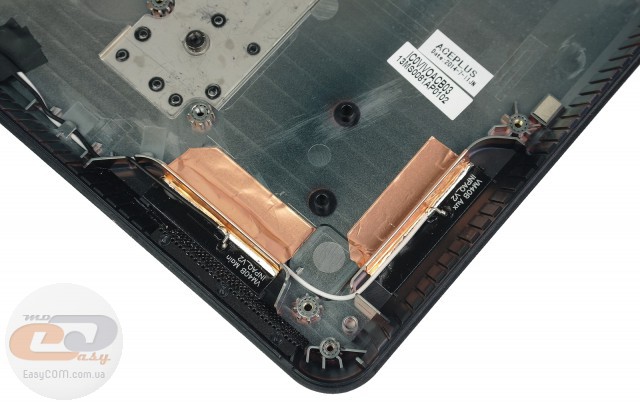

На дні корпусу із внутрішньої сторони розташована антена Wi-Fi-модуля. Це означає, що міні-комп'ютер у процесі експлуатації не варто накривати якими-небудь екрануючими матеріалами, оскільки це може погіршити якість прийому та передачі сигналу.

ASUS VivoPC VM62N

ASUS VivoPC VM62N

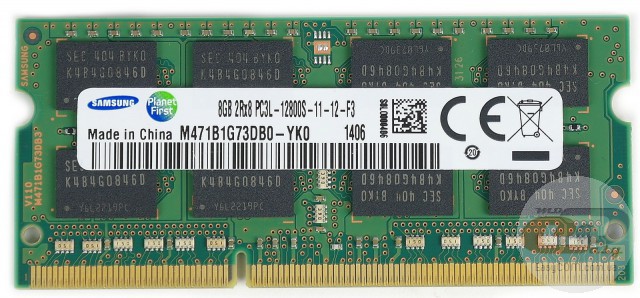

Наш екземпляр ASUS VivoPC VM62N комплектувався одним модулем пам'яті DDR3L Samsung M471B1G73DB0-YK0 із частотою 1600 МГц і обсягом 8 ГБ. У якості накопичувача використовувався 3,5-дюймовий жорсткий диск Toshiba DT01ACA100 обсягом 1 ТБ зі швидкістю обертання шпинделя 7200 об/хв і інтерфейсом SATA 6 Гбіт/с.

Блок живлення

ASUS VivoPC VM62N

ASUS VivoPC VM62N

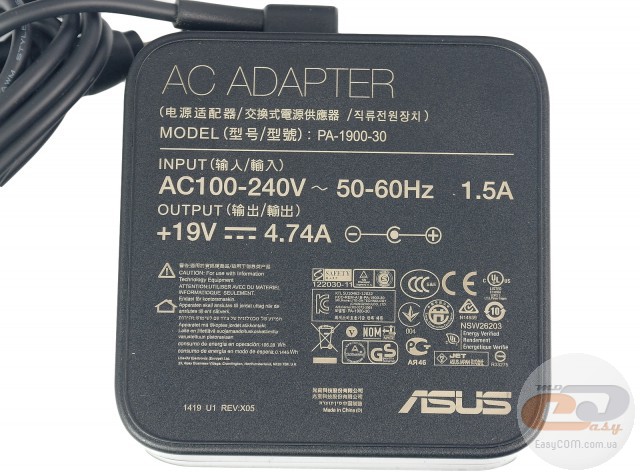

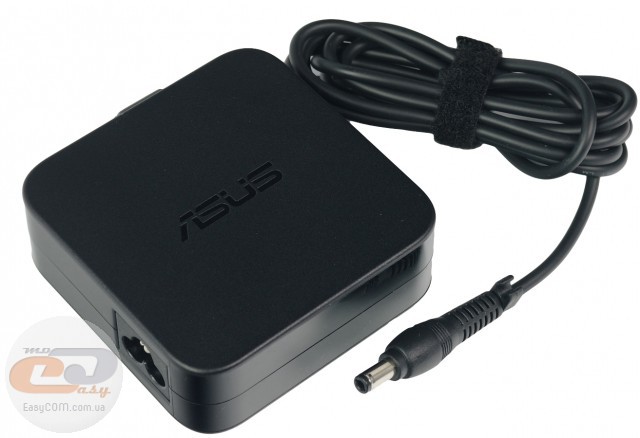

Подача живлення здійснюється за допомогою компактного блока, розробленого компанією ASUS. Він має потужність 90 Вт при напрузі 19 В і силі струму 4,74 А. Враховуючи наявність дискретного графічного прискорювача, а також 3,5-дюймового жорсткого диска, така потужність є абсолютно виправданою.

UEFI BIOS

ASUS VivoPC VM62N

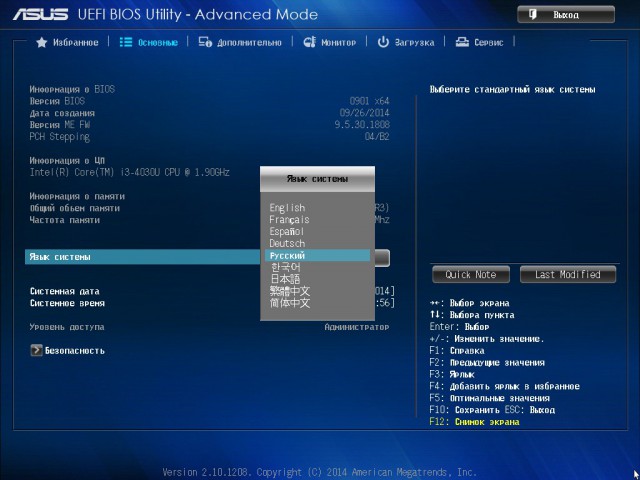

Неттоп обладнаний зручним і функціональним попереднім завантажувачем UEFI BIOS, який підтримує керування за допомогою миші та має російську локалізацію інтерфейсу. Його меню поділене на розділи, кожний із яких відповідає за певний функціонал.

ASUS VivoPC VM62N

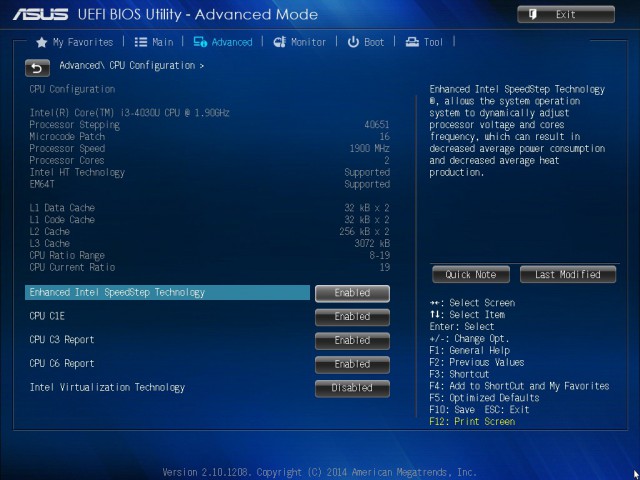

Більшість налаштувань згрупована на вкладці «Advanced». Також тут можна довідатися короткі характеристики процесора й конфігурацію його кеш-пам'яті.

ASUS VivoPC VM62N

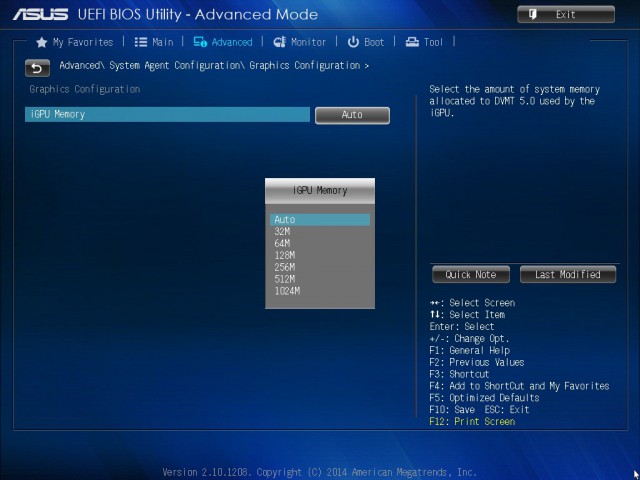

Додатково є можливість вибрати обсяг пам'яті, який виділятиметься з оперативної для потреб інтегрованого графічного ядра. Враховуючи, що є також і дискретний відеоприскорювач, обладнаний власною пам'яттю, даний параметр можна значно зменшити без втрат продуктивності.

ASUS VivoPC VM62N

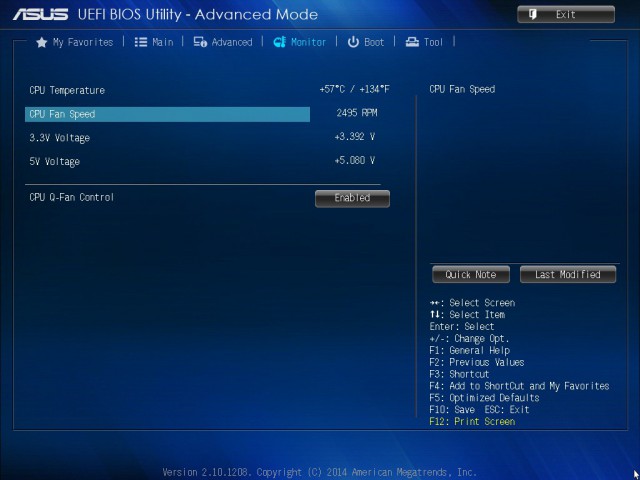

Розділ «Monitor» дозволяє активувати або відключити функцію автоматичного обертання кулера залежно від температури процесора, а також стежити за показами датчиків CPU.

ASUS VivoPC VM62N

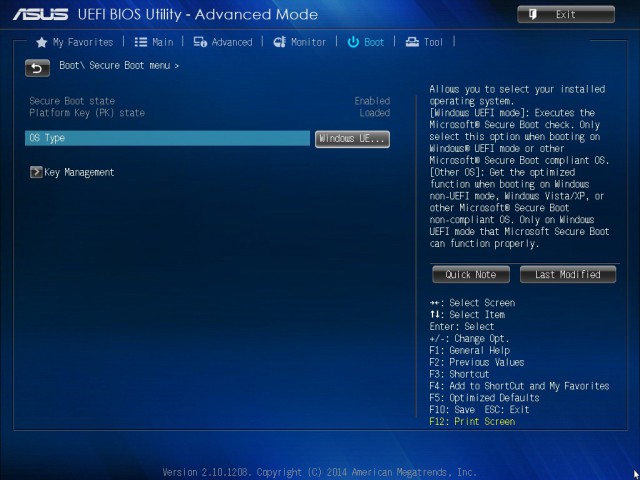

Вкладка «Boot» дає можливість встановлювати операційні системи, які не підтримують режим UEFI (Microsoft Windows 7 і нижче).

ASUS VivoPC VM62N

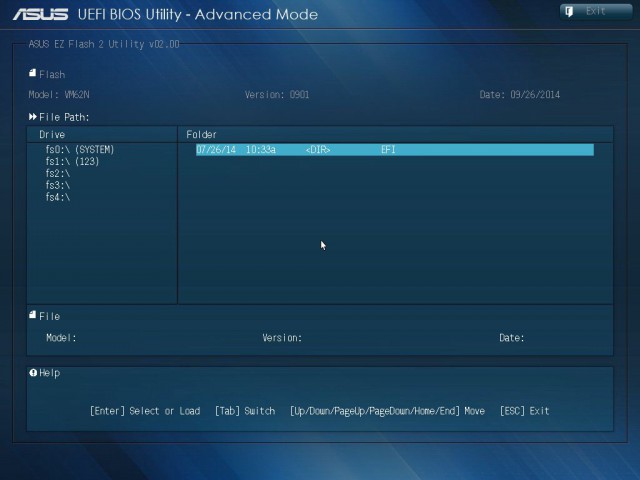

У розділі «Tool» присутній окремий інструмент ASUS EZ Flash 2, який дозволяє оновити BIOS.

Тестування

Для вимірювання швидкодії ми використовували тестове обладнання з різними конфігураціями:

Материнські плати (AMD)

ASRock FM2A85X Extreme4-M

ASRock Fatal1ty FM2A88X+ Killer

Материнські плати (Intel)

ASUS P8Z77-V PRO/THUNDERBOLT (Intel Z77, Socket LGA1155, DDR3, ATX)
ASRock Z87M OC Formula (Intel Z87, Socket LGA1150, DDR3, mATX)

ASRock Fatal1ty Z97X Killer

Кулери

Scythe Mugen 3 (Socket LGA1155/1366, AMD Socket AM3+/FM1/ FM2)
ZALMAN CNPS12X (Socket LGA2011)

Оперативна пам'ять

2 х 4 ГБ DDR3-2400 TwinMOS TwiSTER 9DHCGN4B-HAWP

Жорсткий диск

Western Digital Caviar Blue WD10EALX, 1 ТБ, SATA 6 Гбіт/с, NCQ

Блок живлення

Seasonic X-660, 660 Вт, Active PFC, 80 PLUS Gold, 120 мм fan

ASUS VivoPC VM62N

ASUS VivoPC VM62N

ASUS VivoPC VM62N

ASUS VivoPC VM62N

ASUS VivoPC VM62N

ASUS VivoPC VM62N

ASUS VivoPC VM62N

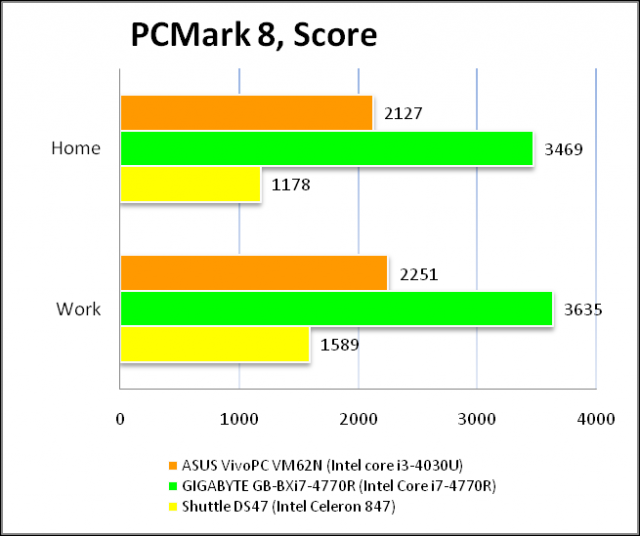

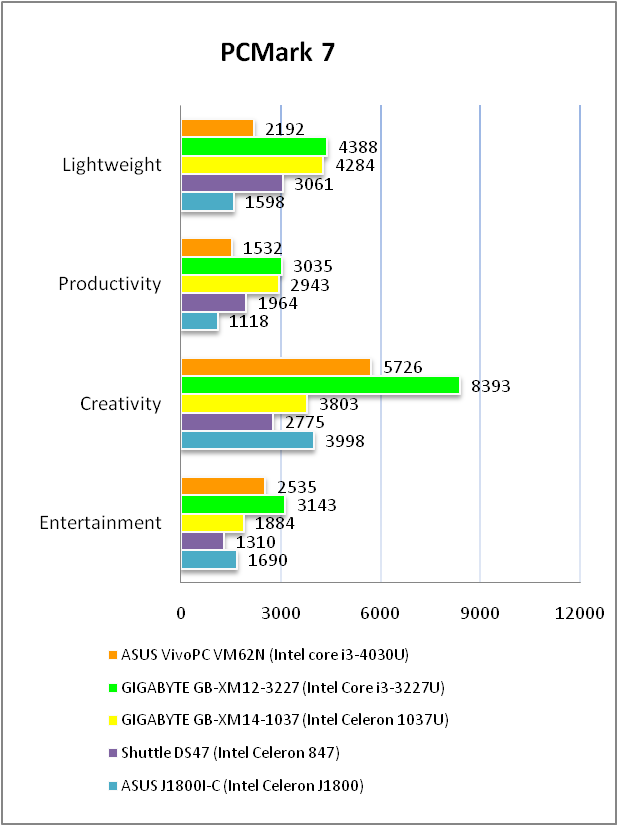

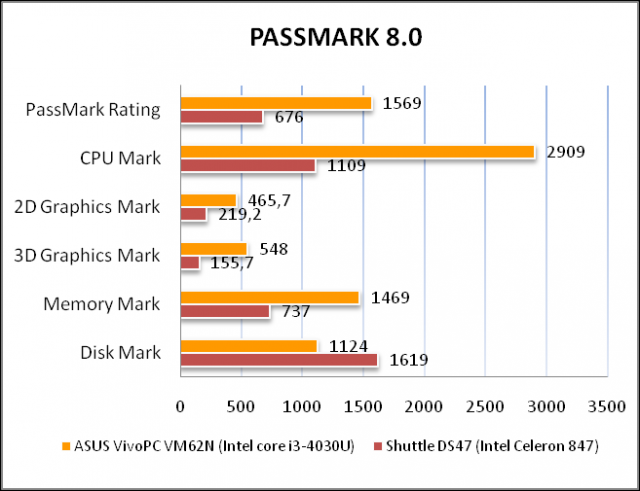

За результатами тестів обчислювальних ядер міні-комп'ютер ASUS VivoPC VM62N продемонстрував досить хорошу продуктивність, якої буде достатньо для повсякденної роботи.

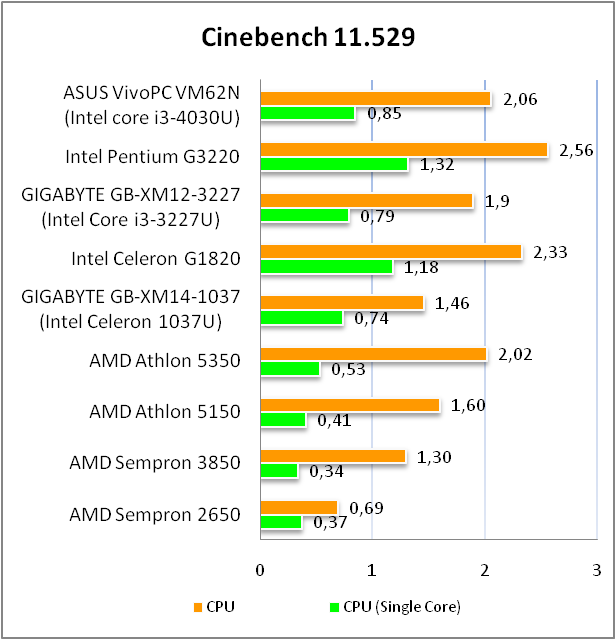

Згідно з результатами бенчмарка Cinebench 11.529, новинка показала швидкодію, яка лише трохи вища показників неттопа, основаного на процесорі серії Intel Core i3 попереднього покоління (Intel Core i3-3227U). Аналогічні результати були отримані й у тесті Futuremark 3DMark Vantage, якщо оцінювати окремо показник CPU Score.

ASUS VivoPC VM62N

ASUS VivoPC VM62N

ASUS VivoPC VM62N

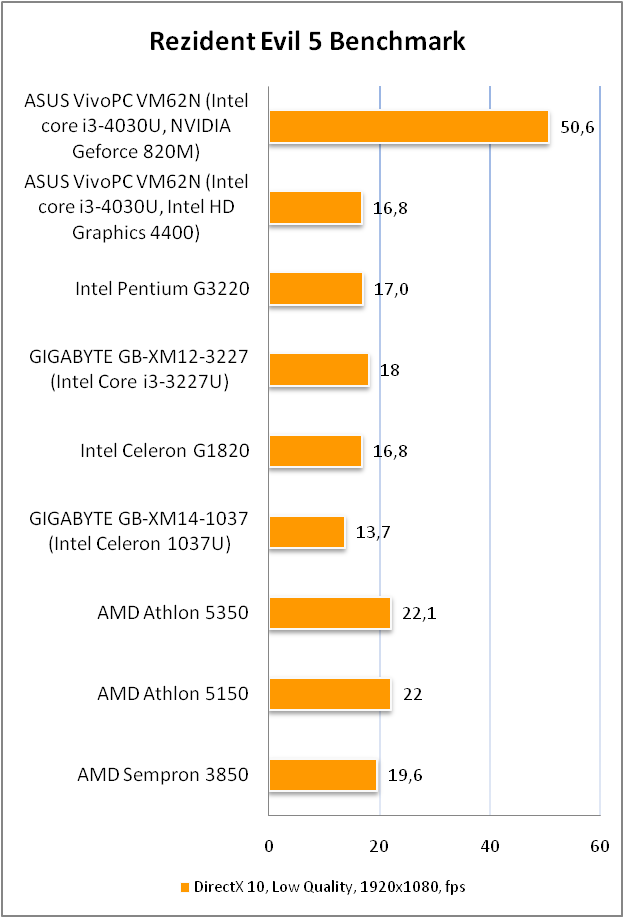

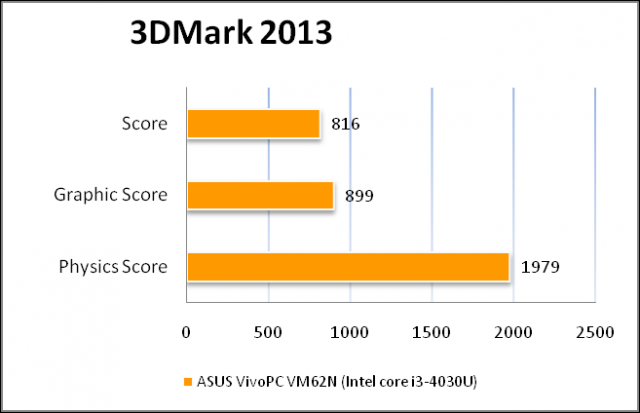

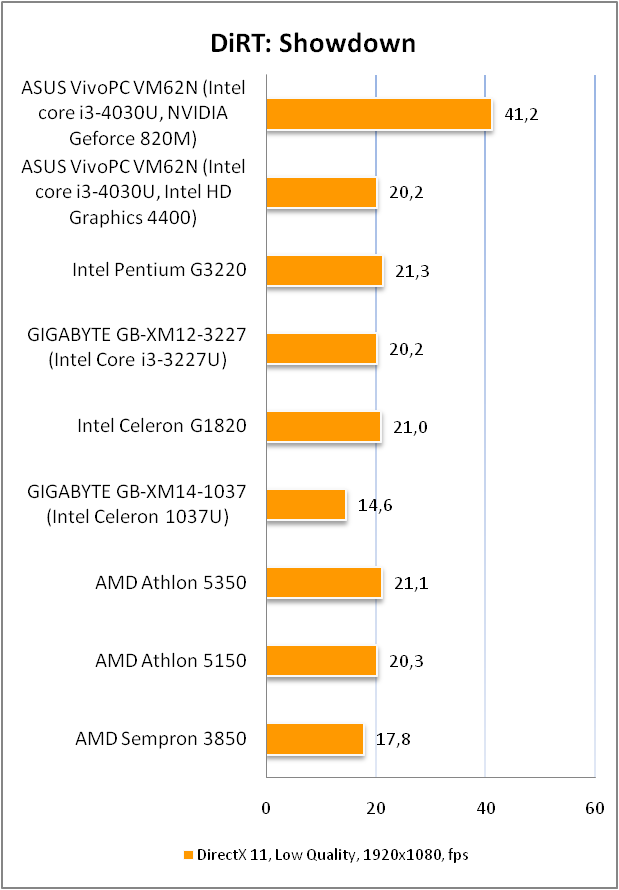

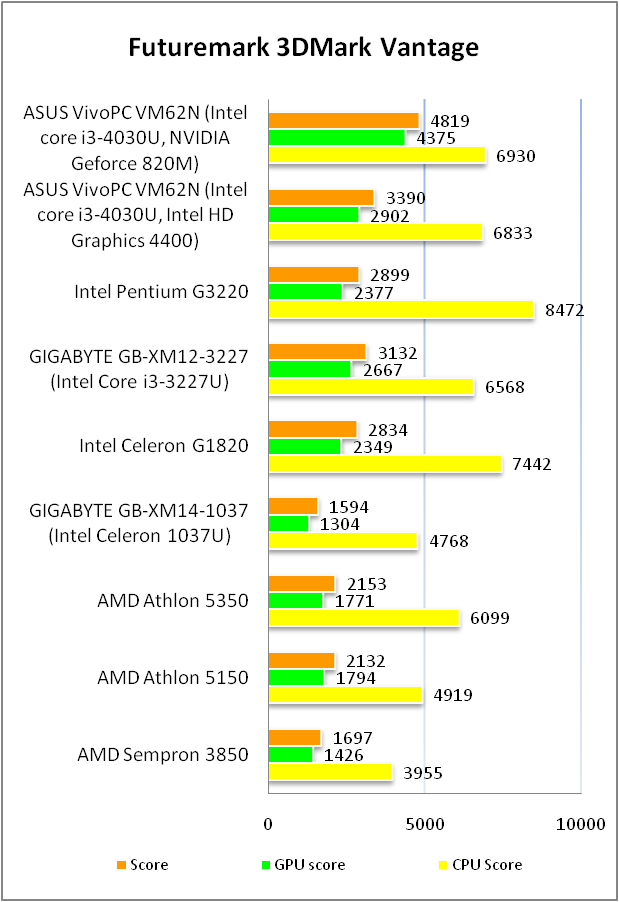

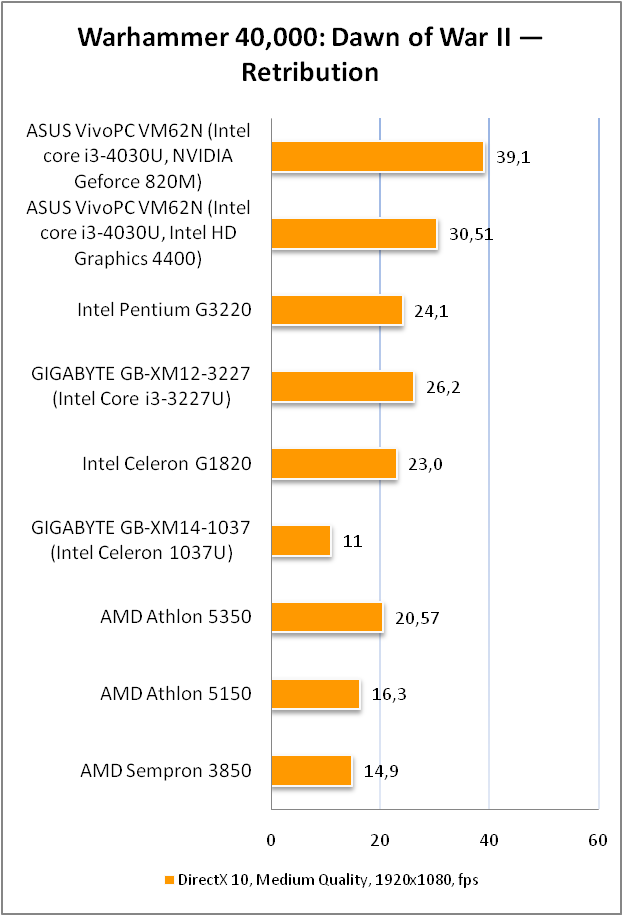

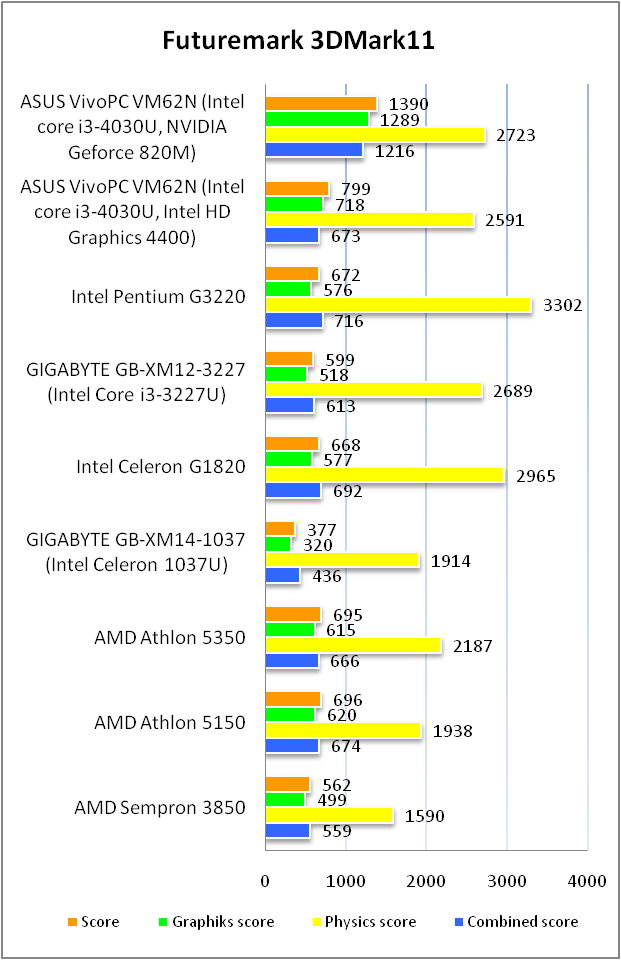

Що стосується ігрових можливостей ASUS VivoPC VM62N, то вони виявилися найкращими серед усіх учасників спільного тестування завдяки відеоприскорювачу NVIDIA GeForce 820M. У зв'язку із цим є можливість ознайомитися з багатьма сучасними іграми на низьких графічних налаштуваннях при роздільній здатності до 1080р включно.

ASUS VivoPC VM62N

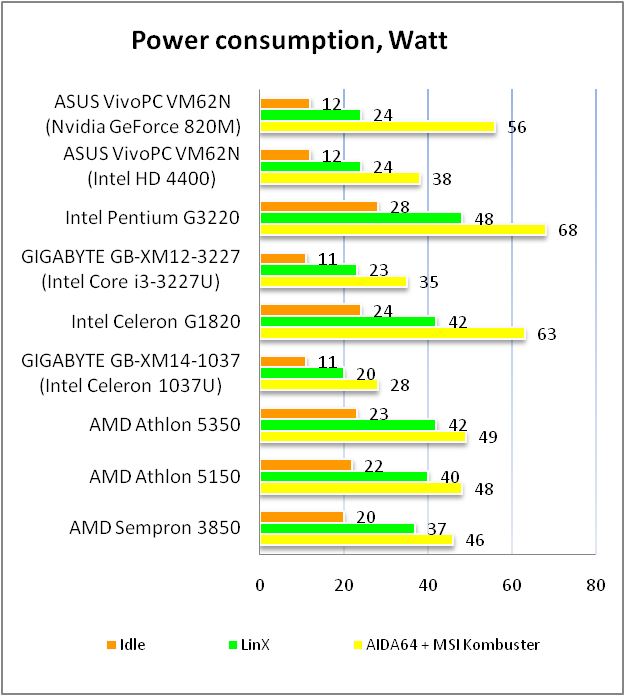

При аналізі графіка енергоспоживання варто враховувати, що ми вимірювали споживання енергії всієї системи, у яку входить не тільки центральний процесор, але й дискретне графічне ядро, а також жорсткий диск. Незважаючи на це, при повному навантаженні за допомогою стрес-тестів AIDA64 і MSI Kombustor максимальне енергоспоживання не перевищувало 56 Вт. Якщо ж використовувати тільки енергоефективне графічне ядро Intel HD Graphics 4400, то даний параметр опускається ще нижче – до 38 Вт.

Система охолодження, рівень шуму та температурний режим

Під час тесту найгарячішим елементом корпусу була вентиляційна решітка на інтерфейсній панелі, оскільки через неї видувалося все гаряче повітря, відведене від компонентів. Температура даного елемента при максимальному навантаженні становила 59,1°С. Інші ж частини корпусу були більш прохолодними: ліва сторона – 27,2°С, права сторона – 39°С, лицьова панель – 26,1°С, верхня панель – 30,5°С, нижня сторона – 48,5°С.

ASUS VivoPC VM62N

ASUS VivoPC VM62N

ASUS VivoPC VM62N

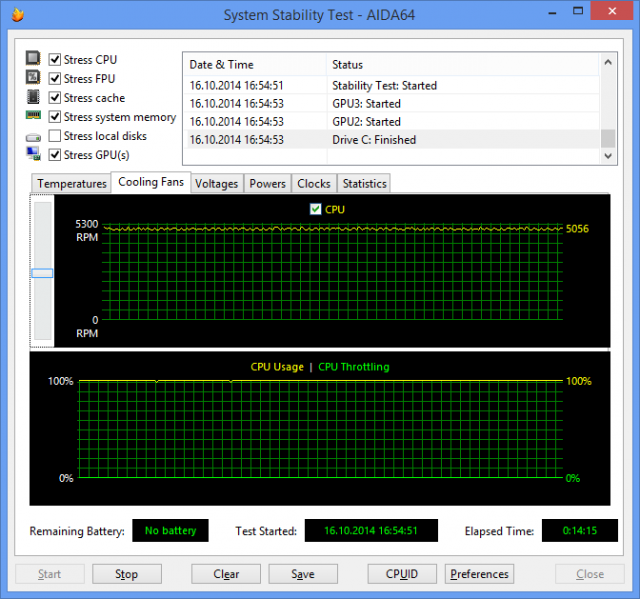

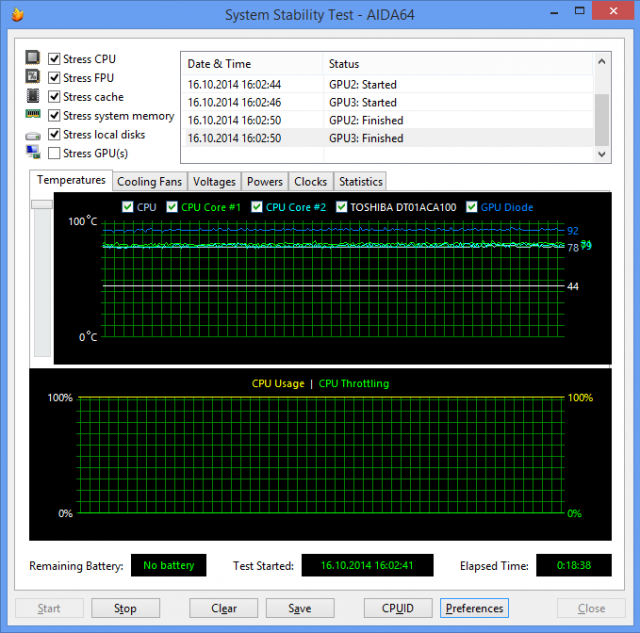

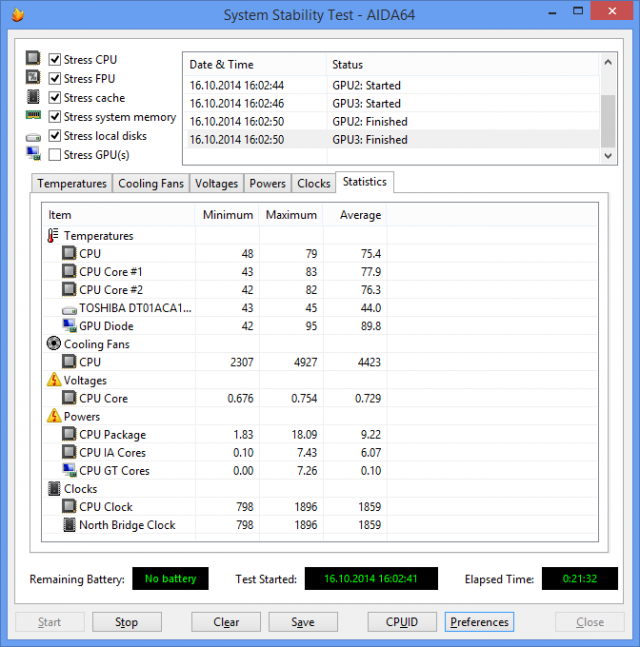

Температура компонентів усередині корпусу знаходилося на рівні 78°С для процесора та 92°С для дискретного графічного ядра. Також при максимальному навантаженні частота обертання кулера досягала 4600-5000 об/хв, а його шум можна було охарактеризувати як «вищий за середній». У цілому потрібно сказати, що в режимі нормального (ігрового) навантаження при повсякденному використанні рівень нагрівання та шуму буде значно нижчим.

ASUS VivoPC VM62N

ASUS VivoPC VM62N

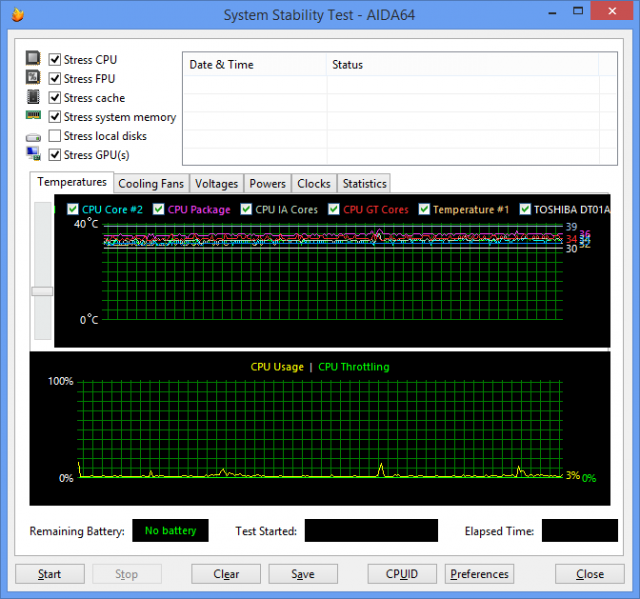

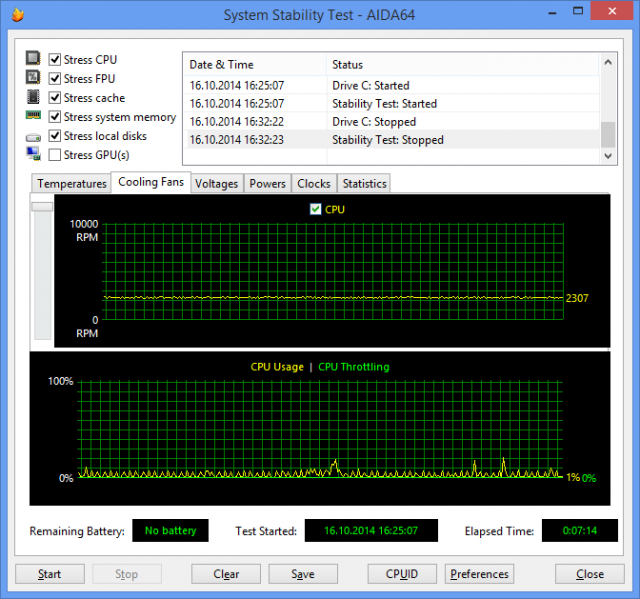

Після переходу в режим простою температура компонентів не перевищувала 39°С, а шум СО при частоті обертання кулера 2200-2400 об/хв був практично непомітний на загальному тлі.

Висновки

За результатами тестів можна сміливо говорити, що ASUS VivoPC VM62N є дуже функціональним пристроєм. Встановлений двоядерний процесор Intel Core i3-4030U має досить високу продуктивність, якої буде цілком достатньо для повсякденних завдань: роботи з документами, інтернет-серфінгу й перегляду відео. При цьому його рівень TDP становить усього 15 Вт.

Крім вбудованого GPU Intel HD Graphics 4400, новинка також має відносно продуктивне дискретне графічне ядро NVIDIA GeForce 820M. Воно може забезпечити гідну продуктивність для запуску сучасних ігор на низьких, а іноді й середніх налаштуваннях графіки при невисокій роздільній здатності дисплею.

Також хочеться похвалити добре укомплектовану інтерфейсну панель неттопа, на якій знайшлося місце не тільки шести портам USB (чотири з яких належать до стандарту USB 3.0), але й цифровим відеовиходам HDMI і DisplayPort, які здатні підтримувати роздільну здатність 4K UltraHD.

До деяких особливостей новинки, які є наслідком використання настільки компактного форм-фактора, належить досить високе нагрівання та шум СО при максимальному навантаженні. Даний факт потрібно враховувати, стежачи за тим, щоб під час роботи вентиляційні отвори, розташовані в нижній частині корпуси, не були перекриті.

У цілому ASUS VivoPC VM62N може стати хорошою заміною домашньому комп'ютеру, який зможе впоратися не тільки з відтворенням відео та серфінгом в інтернеті, але й із запуском сучасних ігор на низьких налаштуваннях графіки.

Переваги:

  • досить продуктивний процесор Intel Core i3-4030U;
  • додатковий графічний прискорювач NVIDIA GeForce 820M;
  • надкомпактний форм-фактор;
  • оригінальний дизайн і якісне складання;
  • відсік для повнорозмірного 3,5-дюймового жорсткого диска;
  • підтримка фірмового адаптера для двох 2,5-дюймових HDD (продається окремо);
  • кріплення VESA і модуль Wi-Fi/Bluetooth у комплекті;
  • 3,5-дюймовий HDD і 8 ГБ оперативної пам'яті в комплекті;
  • інтегровані динаміки загальною потужністю 4 Вт;
  • можливість розташування на стіні або на тильній стороні монітора.

Особливості:

  • підвищене нагрівання та шум СО при максимальному навантаженні.


Автор: Альберт Шаповалов
Переклад: Олесь Пахолок

Висловлюємо подяку українському представництву компанії ASUS за наданий для тестування міні-ПК.

Висловлюємо подяку компаніям AMD, Scythe, Sea Sonic Elecronics і TwinMOS Technologies за надане для тестового стенду обладнання.
