Огляд і тестування ігрової звукової карти ASUS STRIX SOAR

Традиційними елементами ігрової материнської плати виступають якісна аудіопідсистема та поліпшений гігабітний мережевий контролер. Але часто користувачі віддають перевагу звичайним материнським платам у процесі вибору основи комп'ютера, вже потім удосконалюючи їх підсистеми на власний розсуд. Одних цікавить лише чиста продуктивність процесора або відеокарти, інших – широкі можливості для дискової підсистеми, третіх – якісний звук.

Зараз навіть у бюджетних моделях вбудований аудіотракт може похвалитися досить хорошою якістю відтворення частотного спектру. Однак якщо ви плануєте підключити багатоканальну акустику для більш повного занурення в атмосферу фільмів або ігор, тоді слід задуматися про дискретну звукову плату.

ASUS STRIX SOAR

На початку осені 2015 року компанія ASUS вивела на ринок три нові аудіокарти: ASUS STRIX SOAR, ASUS STRIX RAID PRO і ASUS STRIX RAID DLX. Усі вони використовують преміальні компоненти й обіцяють якісне відтворення 7.1-канального звуку. Найдоступнішою із них виступає ASUS STRIX SOAR, яку можна знайти в за орієнтовною продажі ціною $90. Що ж ховається під її цікавою зовнішністю й чи може вона дійсно забезпечити багате звучання? Давайте з'ясуємо.

Специфікація

Модель

ASUS STRIX SOAR (1.02)

Інтерфейс

PCI Express x1

Характеристики аудіо

Вихідне співвідношення сигнал/шум (фронтальний вихід)

116 дБ

Вихідне співвідношення сигнал/шум (навушники)

110 дБ

Вхідне співвідношення сигнал/шум

110 дБ

Вихідний коефіцієнт нелінійних викривлень + шум (THD+N) на 1 кГц (фронтальний вихід)

0,001%

Вихідний коефіцієнт нелінійних викривлень + шум (THD+N) на 1 кГц (навушники)

0,003%

Діапазон відтворених частот (-3 дБ, 24 біт / 96 кГц вхід)

10 – 48 000 Гц

Рівні вихідних сигналів (лінійний вихід)

Діюче значення (RMS)

2 В

Розмах (P-P)

5,65

Аудіопроцесор

C-Media 6632AX (максимум 384 кГц / 24 біт)

ЦАП

8-канальний ESS SABRE9006A

Частота дискретизації та розрядність

Аналогового відтворення та запису

44,1 / 48 / 88,2 / 96 / 176,4 / 192 кГц @ 16 біт / 24 біт

Цифровий вихід S/PDIF

44,1 / 48 / 96 / 192 кГц @ 16 біт / 24 біт

Підтримка драйвера ASIO 2.0

4,1 / 48 / 96 / 192 кГц @ 16 біт / 24 біт

Аналоговий виходи

5 х 3,5-мм (навушники, фронтальний, бічні, центр і сабвуфер, тиловий)

Аналоговий вхід

1 х 3,5-мм (комбінований лінійний і мікрофонний)

Цифровий вихід

1 х S/PDIF (комбінований з бічними)

Додатковий роз’єм живлення PCIe

1 х 6-контактний

Розміри

190 х 130 х 22 мм

Сторінка компанії

ASUS

Сторінка продукту

ASUS STRIX SOAR

Характеристики та можливості моделі ASUS STRIX SOAR помітно перевершують такі в більш дешевої ASUS Xonar D-KARAХ, але не дотягують до рівня топової ASUS Essence STX II 7.1, що цілком відповідає ціновому позиціонуванню новинки.

Упаковка та комплектація

ASUS STRIX SOAR ASUS STRIX SOAR

ASUS STRIX SOAR

Новинка постачається в стандартній картонній коробці з якісною кольоровою поліграфією. Ключовим елементом у її оформленні виступає стилізоване зображення сови як символу всієї ігрової серії ASUS STRIX. До того ж коробка всіяна корисною інформацією про основні переваги аудіокарти ASUS STRIX SOAR. А лицьова відкидна кришка дозволяє оцінити зовнішній вигляд пристрою, не розкриваючи упаковку.

ASUS STRIX SOAR

Комплект поставки новинки включає до свого складу традиційну паперову документацію, диск із драйверами та корисним ПЗ, а також оптичний адаптер S/PDIF TOSLINK.

Зовнішній вигляд

ASUS STRIX SOAR

Тестована модель виконана на повноформатній друкованій платі й займає один слот розширення. Сам текстоліт використовує багатошарову структуру (технологія Hyper Grounding), що поліпшує захист від шумів. Зверху він прикритий металевою захисною кришкою зі стилізованим зображенням ока сови, яке підсвічується при роботі.

ASUS STRIX SOAR

Кришка виконує кілька функцій. По-перше, це елемент дизайну. По-друге, вона забезпечує додатковий захист від наведень. А по-третє, дозволяє зручно оперувати звуковою платою, щоб неакуратним рухом не пошкодити внутрішні компоненти.

ASUS STRIX SOAR

ASUS STRIX SOAR

Для коректної роботи ASUS STRIX SOAR потрібно не тільки вставити в слот PCI Express x1, але й підключити додаткове живлення за допомогою одного 6-контактного роз’єму PCIe. На передній же панелі розмістилися сім аудіороз’ємів для зручного підключення навушників і багатоканальних зовнішніх звукових систем.

ASUS STRIX SOAR

Знявши захисний кожух, можемо споглядати компонування набортних елементів і докладніше познайомитися з використовуваними складовими. Ключовим вузлом виступає аудіопроцесор Cirrus Logic CM6632AX. Роль АЦП відведена мікросхемі CIRRUS LOGIC CS5361 (динамічний діапазон 114 дБ), а в якості ЦАП використовується гордість моделі ASUS STRIX SOAR – преміальний 8-канальний чіп ESS SABRE9006A (динамічний діапазон 120 дБ).

ASUS STRIX SOAR ASUS STRIX SOAR

Підтримка навушників з імпедансом до 600 Ом реалізована на основі високоякісного підсилювача TI TPA6120A2, який зазвичай зустрічається в професійному аудіообладнанні. Приємно відзначити наявність на платі десяти операційних аудіопідсилювачів: п'яти TI R4580I, двох TI N5532 з низьким рівнем шуму, одного TI LME49720NA з високою точністю відтворення та двох TI L4562 з ультранизьким викривленням сигналу. Зазвичай в материнських платах використання лише одного подібного підсилювача вважається великою перевагою в дизайні аудіотракту.

ASUS STRIX SOAR ASUS STRIX SOAR

Та й у цілому бачимо використання винятково якісних компонентів, наприклад, японських аудіоконденсаторів компанії Nichicon (у колі живлення застосовуються рішення високотемпературної серії (105°С)) і сигнальних реле NEC TOKIN UC2, покликаних позбавити власників від так званих попкорнових звуків, які можна почути при увімкненні та вимиканні ПК, якщо в цей момент на колонки вже подане живлення.

Тестування

Для оцінки можливостей ASUS STRIX SOAR використовувався прикладний пакет RightMark Audio Analyzer і наступне обладнання:

Процесор

Intel Core i7-6700K (Socket LGA1151, 4,0 ГГц, 8 МБ L3)
Turbo Boost: enable

Материнська плата

ASUS MAXIMUS VIII RANGER (Intel Z170, Socket LGA1151, DDR4, ATX)

Кулер

Scythe Mugen 3

Відеокарта

Intel HD Graphics 530

Оперативна пам'ять

2 x 8 ГБ DDR4-2400 HyperX Fury HX424C15FBK4/32

Жорсткий диск

Seagate Barracuda 7200.12 ST3500418AS (500 ГБ, SATA 3 Гбіт/с, NCQ)

Блок живлення

Seasonic X-660 (660 Вт, Active PFC, 80 PLUS Gold, 120 мм fan)

Навушники

HyperX Cloud Core

Тестування в режимі роботи 16-біт, 44 кГц

ASUS STRIX SOAR

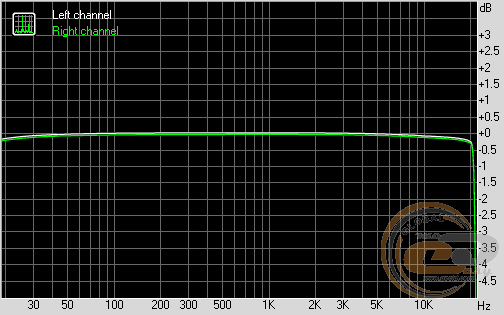

Частот

ASUS STRIX SOAR



Рівень шуму

ASUS STRIX SOAR

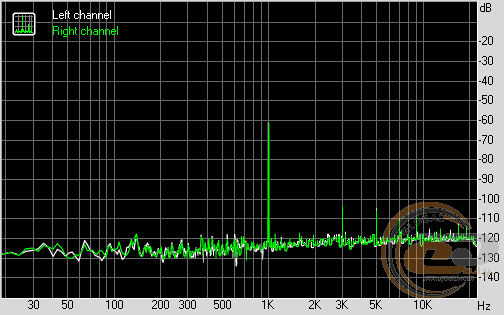

Динамічний діапазон

ASUS STRIX SOAR

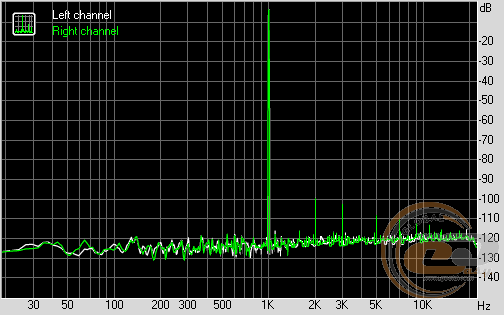

Гармонійні викривлення + шум (-3 дБ)

ASUS STRIX SOAR

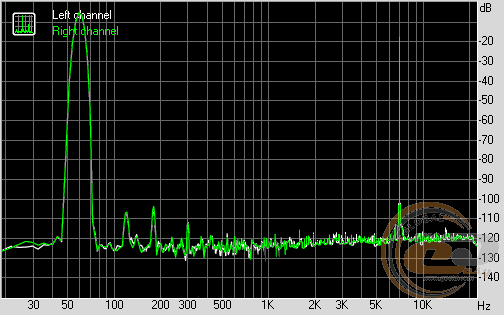

Інтермодуляційні викривлення

ASUS STRIX SOAR

Взаємопроникнення стереоканалів

ASUS STRIX SOAR

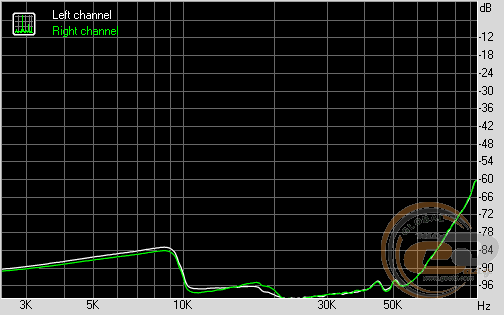

Інтермодуляційні викривлення (змінна частота)

Загальний результат

Для наочного порівняння давайте в одній таблиці об'єднаємо результати моделі ASUS STRIX SOAR з більш дешевою ASUS Xonar D-KARAX і більш дорогою моделлю Hi-End-класу ASUS Essence STX II 7.1.

Модель аудіокарти

ASUS STRIX SOAR

ASUS Xonar D-KARAX

ASUS Essence STX II 7.1

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.02, -0.12

Відмінно

+0.05, -0.34

Дуже добре

+0.02, -0.13

Відмінно

Рівень шуму, дБ (А)

-95.5

Відмінно

-90.8

Дуже добре

-96.8

Відмінно

Динамічні діапазон, дБ (А)

92.0

Дуже добре

90.8

Дуже добре

96.5

Відмінно

Гармонійні викривлення, %

0.0021

Відмінно

0.0012

Відмінно

0.0005

Відмінно

Гармонійні викривлення + шум, дБ(A)

-85.3

Добре

-84.5

Добре

-90.3

Відмінно

Інтермодуляційні викривлення + шум, %

0.0071

Відмінно

0.021

Добре

0.0042

Відмінно

Взаємопроникнення каналів, дБ

-95.2

Відмінно

-91.0

Відмінно

-97.8

Відмінно

Інтермодуляції на 10 кГц, %

0.0080

Відмінно

0.078

Добре

0.0045

Відмінно

Загальна оцінка



Дуже добре



Дуже добре



Відмінно

А тепер не зашкодить порівняти отримані результати ігрової звукової карти ASUS STRIX SOAR з аудіотрактами звичайних материнських плат. В опоненти ми підібрали моделі ASUS H110M-K D3 і ASUS MAXIMUS VIII RANGER. Вибір аж ніяк не випадковий. У першому випадку використовується бюджетний 8-канальний кодек Realtek ALC887, в обв'язці якого застосовуються кілька японських аудіоконденсаторів Nichicon. Тобто подібна реалізація використовується в багатьох системах. Друга материнська плата має поліпшений аудіотракт, який включає до свого складу топовий аудіокодек, ЦАП ESS ES9023P, підсилювачі й аналогічні аудіоконденсатори. Чи зможе ASUS STRIX SOAR продемонструвати більш високі показники?

Модель аудіокарти / материнської плати

ASUS STRIX SOAR

ASUS H110M-K D3

ASUS MAXIMUS VIII RANGER

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.02, -0.12

Відмінно

-0.01, -0.07

Відмінно

+0.02, -0.04

Відмінно

Рівень шуму, дБ (А)

-95.5

Відмінно

-85.4

Добре

-91.2

Дуже добре

Динамічні діапазон, дБ (А)

92.0

Дуже добре

85.4

Добре

91.1

Дуже добре

Гармонійні викривлення, %

0.0021

Відмінно

0.0042

Дуже добре

0.0055

Дуже добре

Гармонійні викривлення + шум, дБ(A)

-85.3

Добре

-76.6

Середньо

-80.7

Добре

Інтермодуляційні викривлення + шум, %

0.0071

Відмінно

0.018

Дуже добре

0.010

Дуже добре

Взаємопроникнення каналів, дБ

-95.2

Відмінно

-85.9

Відмінно

-91.6

Відмінно

Інтермодуляції на 10 кГц, %

0.0080

Відмінно

0.017

Дуже добре

0.011

Дуже добре

Загальна оцінка



Дуже добре



Дуже добре



Дуже добре

Тестування в режимі роботи 24-біт, 192 кГц

ASUS STRIX SOAR

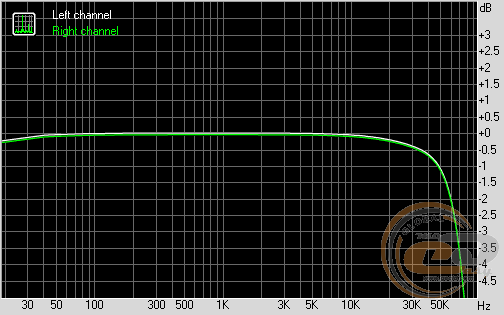

Частотна характеристика

ASUS STRIX SOAR

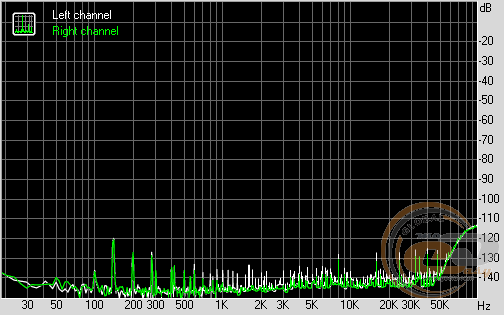

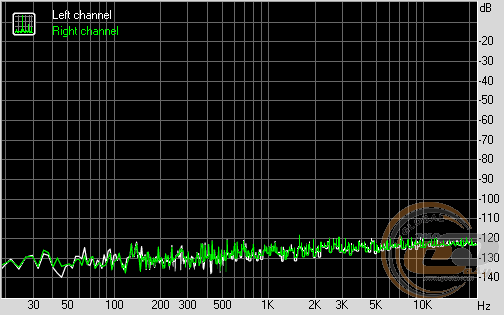

Рівень шуму

ASUS STRIX SOAR

Динамічний діапазон

ASUS STRIX SOAR

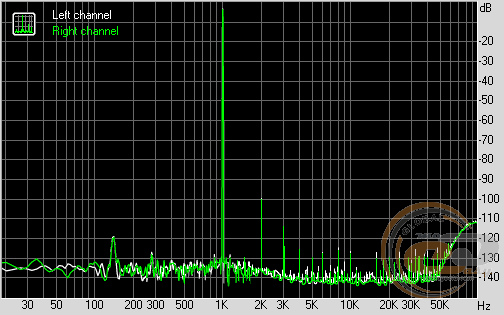

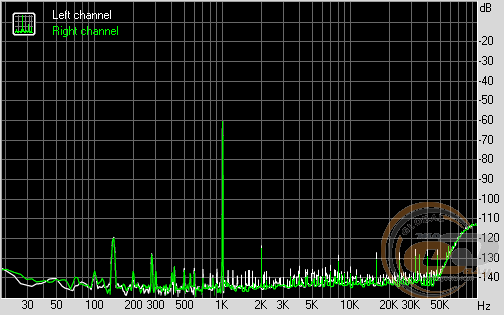

Гармонійні викривлення + шум (-3 дБ)

ASUS STRIX SOAR

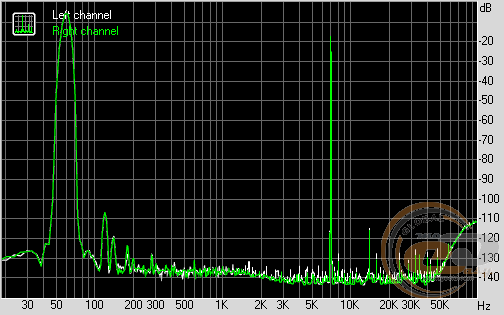

Інтермодуляційні викривлення

ASUS STRIX SOAR

Взаємопроникнення стереоканалів

ASUS STRIX SOAR

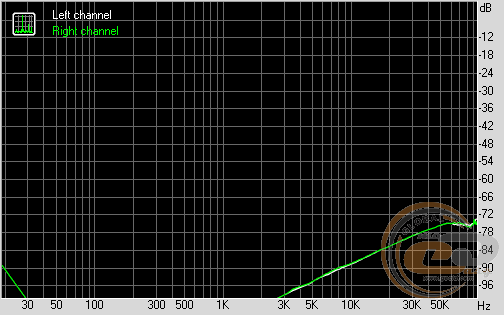

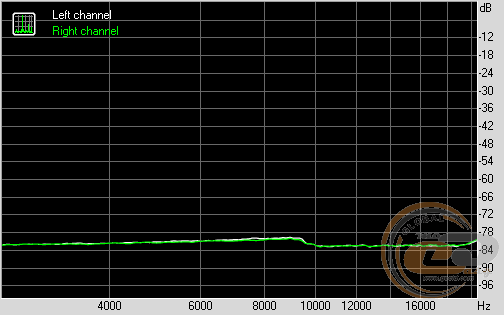

Інтермодуляційні викривлення (змінна частота)

Загальний результат

І для даного режиму роботи повторимо порівняння з іншими аудіокартами та вбудованими в материнські плати звуковими трактами.

Модель аудіокарти

ASUS STRIX SOAR

ASUS Xonar D-KARAX

ASUS Essence STX II 7.1

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

-0.03, -0.16

Відмінно

+0.08, -0.23

Дуже добре

+0.01, -0.11

Відмінно

Рівень шуму, дБ (А)

-113.0

Відмінно

-98.1

Відмінно

-116.5

Відмінно

Динамічні діапазон, дБ (А)

112.6

Відмінно

98.2

Відмінно

116.6

Відмінно

Гармонійні викривлення, %

0.0015

Відмінно

0.0010

Відмінно

0.0008

Відмінно

Гармонійні викривлення + шум, дБ(A)

-93.6

Дуже добре

-91.4

Дуже добре

-99.7

Відмінно

Інтермодуляційні викривлення + шум, %

0.0022

Відмінно

0.022

Добре

0.0009

Відмінно

Взаємопроникнення каналів, дБ

-107.6

Відмінно

-95.2

Відмінно

-106.1

Відмінно

Інтермодуляції на 10 кГц, %

0.0028

Відмінно

0.0043

Відмінно

0.0010

Відмінно

Загальна оцінка



Відмінно



Дуже добре



Дуже добре



Модель аудіокарти / материнської плати

ASUS STRIX SOAR

ASUS H110M-K D3

ASUS MAXIMUS VIII RANGER

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

-0.03, -0.16

Відмінно

+0.02, -0.08

Відмінно

+0.02, -0.08

Відмінно

Рівень шуму, дБ (А)

-113.0

Відмінно

-91.9

Дуже добре

-104.4

Відмінно

Динамічні діапазон, дБ (А)

112.6

Відмінно

91.7

Дуже добре

104.4

Відмінно

Гармонійні викривлення, %

0.0015

Відмінно

0.0038

Дуже добре

0.0058

Дуже добре

Гармонійні викривлення + шум, дБ(A)

-93.6

Дуже добре

-79.9

Середньо

-82.1

Добре

Інтермодуляційні викривлення + шум, %

0.0022

Відмінно

0.011

Дуже добре

0.0071

Відмінно

Взаємопроникнення каналів, дБ

-107.6

Відмінно

-87.9

Відмінно

-97.8

Відмінно

Інтермодуляції на 10 кГц, %

0.0028

Відмінно

0.010

Дуже добре

0.0070

Відмінно

Загальна оцінка



Відмінно



Дуже добре



Дуже добре

Як бачимо, за багатьма параметрами ASUS STRIX SOAR впевнено обходить ASUS Xonar D-KARAX і стрімко наближається до топової ASUS Essence STX II 7.1. Усе це говорить про те, що використання поліпшеної елементної бази обов'язково приносить свої позитивні плоди у вигляді більш високих показників, які в реальності матеріалізуються в більш високу якість відтворення аудіо.

Якщо ж говорити про порівняння результатів моделі ASUS STRIX SOAR і звукових трактів материнських плат ASUS H110M-K D3 та ASUS MAXIMUS VIII RANGER, то тут можна зробити кілька висновків. По-перше, дійсно, за останні роки якість інтегрованого аудіо постійно росте, тому невимогливим користувачам його буде достатньо, хоча, звичайно, з повноцінною дискретною картою рівня ASUS STRIX SOAR їм ще змагатися рано. Звукова підсистема однієї з топових ігрових материнських плат за якістю показує помітно кращий результат, аніж бюджетна модель, і впевнено наближається до дискретної геймерської звукової карти початкового рівня (якою і є ASUS STRIX SOAR). І якщо об'єктивна програма вловлює усе ще помітну різницю між ними, то вуха рядового користувача можуть не бути настільки чутливі (аудіофіли та вимогливі геймери напевно також відчують різницю).

Комплектне фірмове ПЗ

ASUS STRIX SOAR

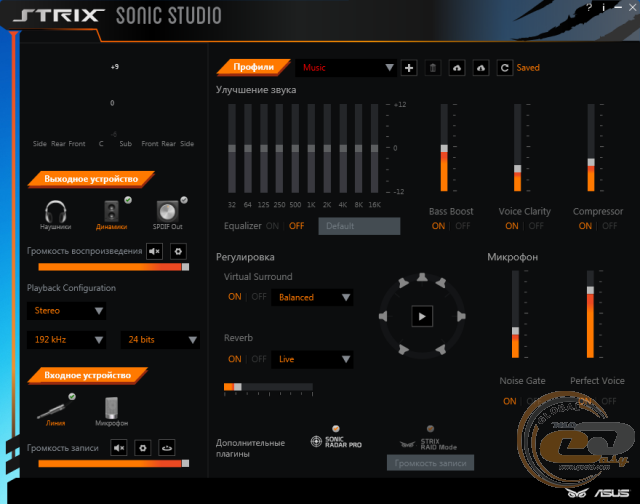

Але яким би якісним не було звучання, у кожного користувача є свої побажання до його поліпшення. Тому для звукової карти наявність зручного та функціонального програмного забезпечення є не просто хорошим тоном з боку виробника, а реальною необхідністю. На щастя, компанія ASUS прекрасно це розуміє, тому її фірмова утиліта STRIX SONIC STUDIO відповідає запитам користувачів і за зручністю роботи, і за набором параметрів, і за глибиною налаштування.

ASUS STRIX SOAR ASUS STRIX SOAR ASUS STRIX SOAR

Вона дозволяє миттєво перемикатися між різними вхідними та вихідними аудіопристроями, попутно налаштовуючи їхні параметри, взаємодіяти з різними каналами багатоканальних систем, регулювати налаштування мікрофона, підлаштовувати рівні еквалайзера, а також активувати попередньо встановлені режими («Bass Boost», «Voice Clarity», «Reverb» і «Virtual Surround»). До речі, на офіційній веб-сторінці ASUS STRIX SOAR присутня можливість самостійно послухати ефект від активації й деактивації даних режимів – звучать вони дуже переконливо.

ASUS STRIX SOAR

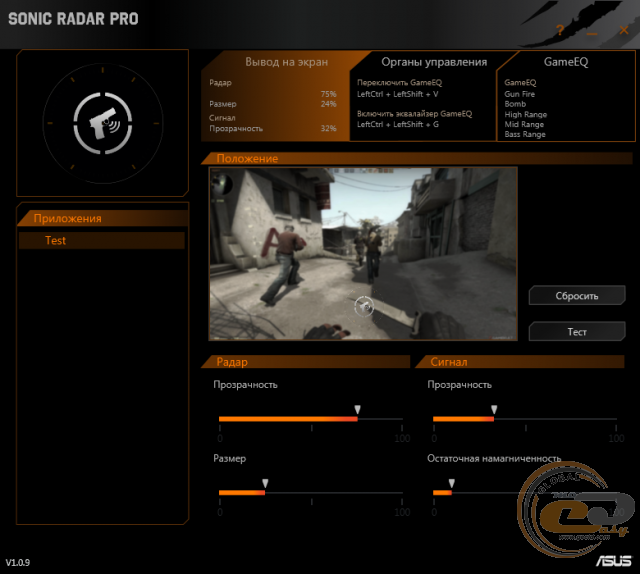

Не менш важливою функцією ПЗ STRIX SONIC STUDIO виступає можливість активації технології SONIC RADAR PRO і персональне налаштування її параметрів. Дана технологія покликана допомогти геймерам визначати місце розташування суперників і партнерів на карті шляхом аналізу ігрових шумів (пострілів, вибухів, кроків або перезарядження зброї). Це дозволяє краще орієнтуватися в ігровому світі й забезпечує істотну перевагу на полі віртуального бою.

Висновки

Прийшов час підбити підсумки випробувань ігрової звукової карти ASUS STRIX SOAR, яка є найдоступнішим представником своєї серії. Традиційно зустрічаємо за зовнішністю, а проводжаємо за результатами тестів.

Отже, новинка характеризується дуже приємним і продуманим дизайном. Захисний кожух нехай і не забезпечує повної ізоляції внутрішніх компонентів від електромагнітних наведень, зате виглядає красиво, дозволяє зручно втримувати плату при встановленні, має LED-підсвічування центрального елемента та дозволяє повітряним потокам проникати усередину для охолодження компонентів.

Апаратна платформа ASUS STRIX SOAR приємно здивувала. Тут і якісний аудіопроцесор CIRRUS LOGIC CS5361, і преміальний 8-канальний ЦАП ESS SABRE9006A («аудіофільського класу», як гордо заявляє виробник), і відмінно зарекомендований підсилювач для навушників TI TPA6120A2, а також ряд додаткових підсилювачів і винятково японські аудіоконденсатори компанії Nichicon. Тому цілком очікувано новинка відмінно продемонструвала себе в тестуванні, залишивши позаду не тільки звукові тракти материнських плат (навіть топової геймерської моделі), але й більш доступні аудіокарти, наблизившись до показників топової ASUS Essence STX II 7.1.

Сконфігурувати можливості ASUS STRIX SOAR дозволить зручне та функціональне ПЗ STRIX SONIC STUDIO, яке має ряд попередньо встановлених профілів для починаючих користувачів і більш глибокі налаштування для досвідчених. Геймери ж із гідністю оцінять переваги фірмової технології SONIC RADAR PRO, яка дозволяє візуалізувати місце розташування суперників і напарників на ігровій карті за допомогою аналізу звуку їх кроків, пострілів, вибухів і перезарядження зброї.

У підсумку новинка стане відмінним доповненням для ігрової системи, особливо в тому випадку, якщо у вас використовується масовий звуковий кодек без додаткових апаратно-програмних поліпшень.

Переваги:

  • стильний зовнішній вигляд;
  • якісна елементна база;
  • використання преміального ЦАП ESS SABRE9006A;
  • підтримка студійних навушників з імпедансом до 600 Ом;
  • хороша якість відтворюваного звуку;
  • зручне в роботі та функціональне ПЗ STRIX SONIC STUDIO;
  • підтримка технології SONIC RADAR PRO.

Особливості:

  • для роботи необхідне підключення одного 6-контактного роз’єму PCIe.

gamers

Автор: Сергій Буділовський
Переклад: Олесь Пахолок

Висловлюємо подяку українському представництву компанії ASUS за надану для тестування звукову карту.

Висловлюємо подяку компаніям ASUS, Intel, Kingston, Scythe і Sea Sonic Elecronics за надане для тестового стенду обладнання.
