Огляд і тестування міні-ПК ASUS Mini PC PB40: надійний бізнес-партнер

У минулих оглядах ми познайомилися з міні-ПК ASUS Mini PC PN60 і ASUS Mini PC PN40. Тепер зупинимося на пристроях серії ASUS Mini PC PB, які були представлені того ж часу. Між собою серії «PN» і «PB» першочергово розрізняються розмірами: 115 x 115 x 49 мм проти 175 x 175 x 34,2 мм. А всередині кожної серії моделі з індексами «40» і «60» відрізняються доступними процесорами: Intel Celeron / Pentium у молодших версій і Intel Core i3 / Core i5 / Core i7 у старших. Якщо точніше, то в першу групу потрапили Intel Celeron N4000, Intel Celeron N4100, Intel Celeron J4005 і Intel Pentium Silver J5005, а в другу - Intel Core i3-8130U, Intel Core i5-8250U і Intel Core i7-8550U.

ASUS Mini PC PB40

ASUS Mini PC PN40

ASUS Mini PC PB40

ASUS Mini PC PB40

Першою «PB»-шкою у нас на тестуванні опинилася модель ASUS Mini PC PB40. При погляді на фото в очі відразу впадає різниця в габаритах порівняно з ASUS Mini PC PN40. А індекс вказує на використання енергоефективного чіпа сімейства Intel Gemini Lake. Про решту схожих і різних сторонах цих міні-ПК ми і поговоримо в цьому огляді.

Специфікація

Модель

ASUS Mini PC PB40

Процесор

Intel Celeron N4000 (2 / 2 x 1,1 – 2,6 ГГц; L3 – 4 МБ)

Підтримка пам'яті

2 x DDR4 SO-DIMM-слоти з підтримкою до 8 ГБ  пам'яті з частотою аж до 2400 МГц

Графічний адаптер

Intel UHD Graphics 600 (12 х 200 – 650 МГц)

Дискова підсистема

1 х SATA 6 Гбіт/с

1 x eMMC (32 ГБ)

Слоти розширення

1 х mini-PCIe (встановлений модуль Wi-Fi/Bluetooth)

Wi-Fi / Bluetooth

Intel Wireless-AC 9461 (802.11a/b/g/n/ac + Bluetooth 5.0)

Інтерфейси

1 x USB 2.0

1 x USB 3.1 Gen 1 Type-C

5 x USB 3.1 Gen 1 Type-A

2 х аудіороз'єми

1 х COM

1 x DisplayPort

1 x D-Sub

1 x RJ45

1 x роз'єм живлення

1 х замок Kensington

Блок живлення

Вихідні параметри: 19 В пост. напр., 3,42 А, 65 Вт

Вхідні параметри: 100~240 В змін. напр. при 50/60 Гц

Інше

Підтримка кронштейна VESA

Розміри корпусу

175 x 175 x 34,2 мм

Маса

0,7 кг

Сайт виробника

ASUS

Сторінка продукту

ASUS Mini PC PB40

Упаковка і комплектація

ASUS Mini PC PB40

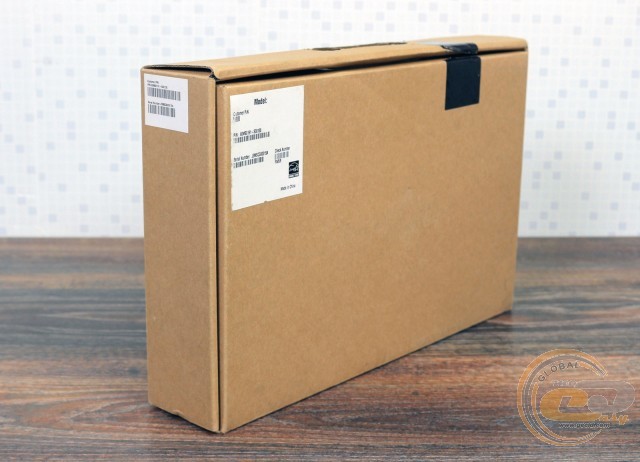

ASUS Mini PC PB40 постачається в коробці зі звичайного картону. Кольорова поліграфія відсутня, що цілком логічно для бюджетної моделі.

ASUS Mini PC PB40

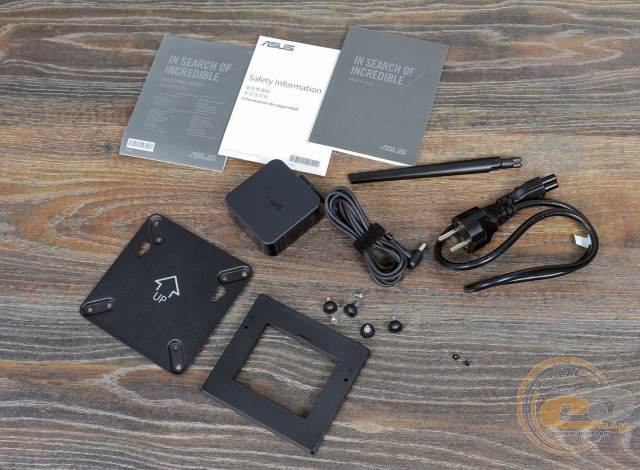

У комплект постачання входить паперова документація, зовнішній блок живлення зі змінним кабелем, кронштейн VESA з усіма необхідними кріпильними елементами, підставка для вертикального встановлення і антена Wi-Fi.

Зовнішній вигляд, розташування елементів

ASUS Mini PC PB40

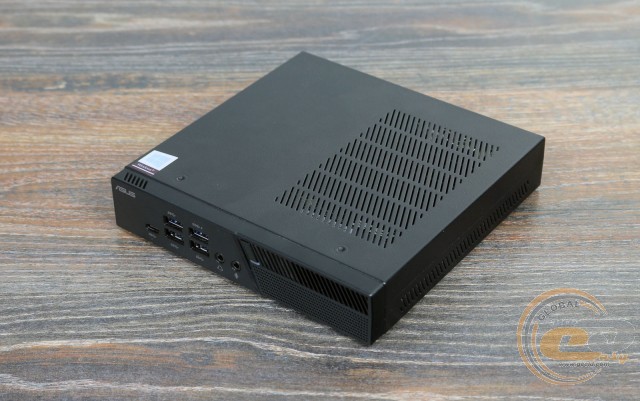

На відміну від ASUS Mini PC PN40, тестова модель отримала не тільки інші габарити, але і дизайн, а також матеріали. Її корпус практично повністю виконаний з металу, за винятком передньої панелі з чорного матового пластика. Конструкція є монолітною на дотик і не схильна до швидкого зносу. Претензій до корпусу і його матеріалами у нас не виникло.

Радує і багатство варіантів зі встановлення ASUS Mini PC PB40. Його можна розмістити біля монітора горизонтально або вертикально за допомогою комплектної підставки. Нікуди не поділася і можливість заховати його на тильному боці монітора завдяки VESA-кріплення.

ASUS Mini PC PB40

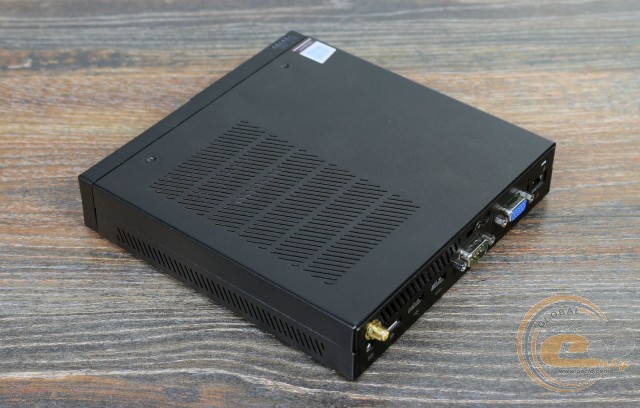

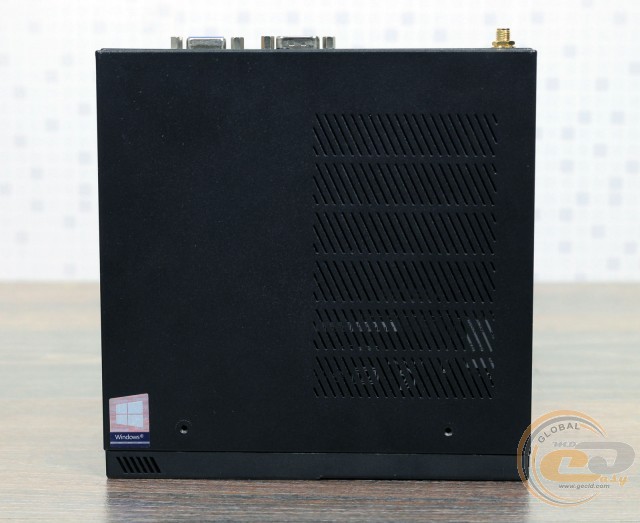

Верхня панель представлена цілісним листом металу з вирізаними вентиляційними прорізами. Два невеликих круглих отвори призначені для вкручування додаткових ніжок. Завдяки їм зверху на ПК можна встановити опціональні модулі, не перекриваючи вентиляційних прорізів.

ASUS Mini PC PB40

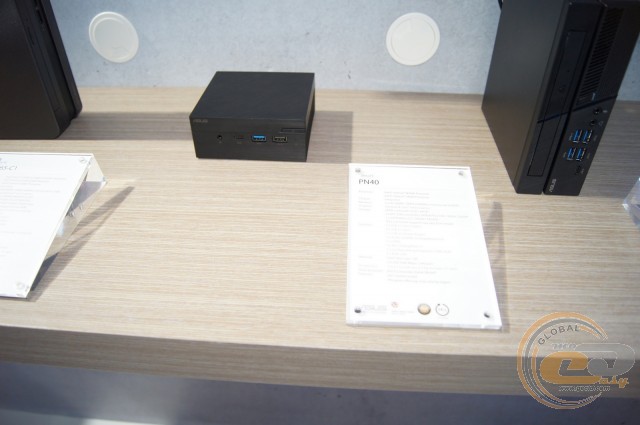

Наприклад, можна додати оптичний привід з низкою додаткових портів (USB, COM і LPT). Подібну конструкцію ми бачили на виставці CES 2018.

ASUS Mini PC PB40

На зворотному боці знаходиться наклейка з необхідною сервісною інформацією і відмітками про проходження різних сертифікацій. Краями корпусу розташовані чотири невеликі гумові ніжки. Вони покращують зчеплення з поверхнею при встановленні на столі і гасять вібрації при встановленні всередині 2,5-дюймового жорсткого диска. У центрі розташувалися кріпильні отвори для комплектного VESA-кріплення.

ASUS Mini PC PB40

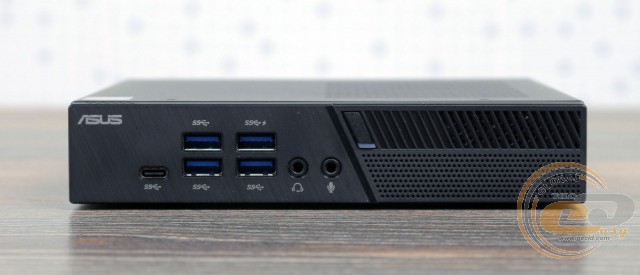

Зверхній і тильний бік відведені під різні інтерфейси. На передній знаходяться чотири порти USB 3.1 Gen 1 Type-A, один USB 3.1 Gen 1 Type-C, пара аудіороз’ємів для навушників/динаміків і мікрофона, кнопка ввімкнення і LED-індикатор.

ASUS Mini PC PB40

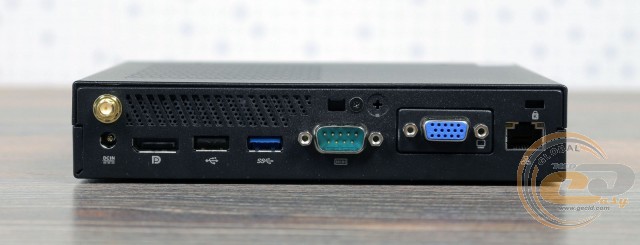

Інші роз'єми зосереджені на тильній панелі. Тут знаходяться: роз'єм живлення і антени Wi-Fi, DisplayPort, USB 2.0, USB 3.1 Gen 1 Type-A, COM, D-Sub, мережевий інтерфейс RJ45 і замок Kensington. В інших модифікаціях замість D-Sub може бути встановлений COM або DisplayPort. А ось більш звичний HDMI відсутній у всіх версіях.

ASUS Mini PC PB40

ASUS Mini PC PB40

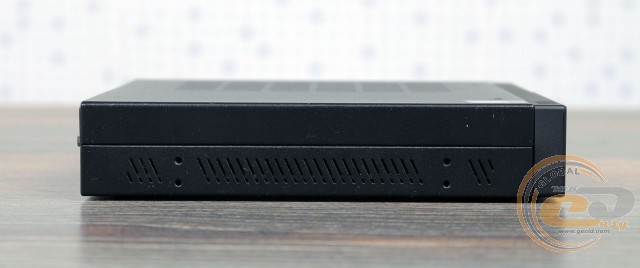

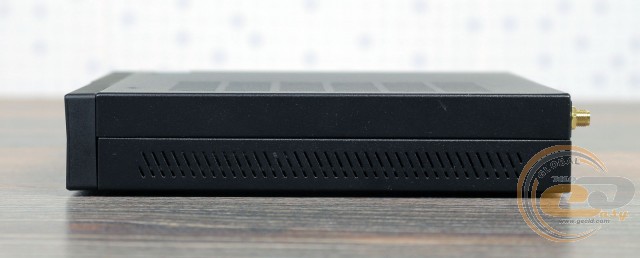

Бічні сторони відведені під вентиляційні отвори для кращої циркуляції повітря усередині корпусу. На одній зі сторін можна помітити чотири отвори для встановлення корпусу у вертикальному положенні на комплектній підставці.

Внутрішня компоновка і апаратна платформа

ASUS Mini PC PB40

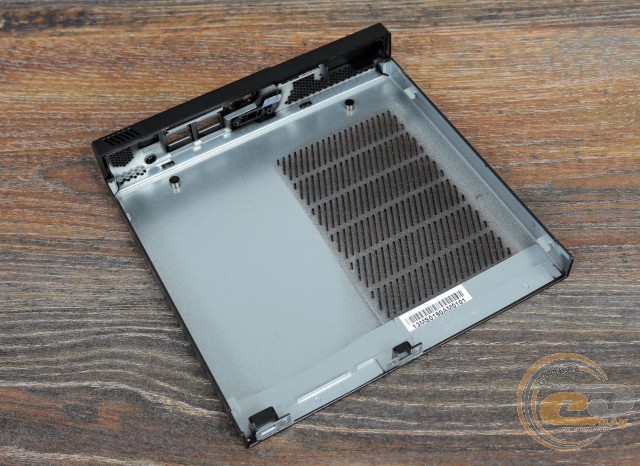

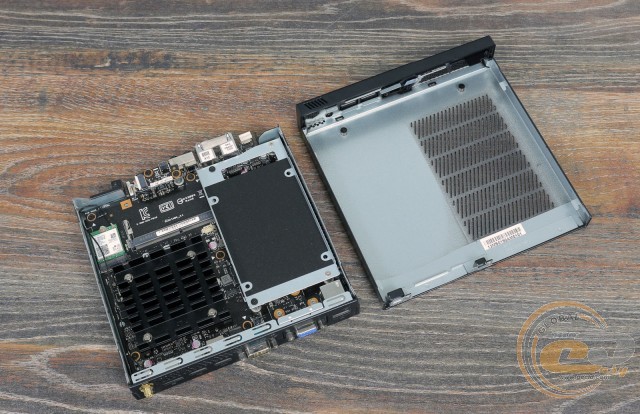

Щоб отримати доступ до внутрішніх компонентів, потрібно відкрутити єдиний гвинт на тильній панелі і зняти верхню кришку корпусу, поєднану з фронтальним пластиковою панеллю.

ASUS Mini PC PB40

Усі компоненти всередині корпусу надійно зафіксовані на металевій рамі. Якість збірки корпусу дуже гарна.

ASUS Mini PC PB40

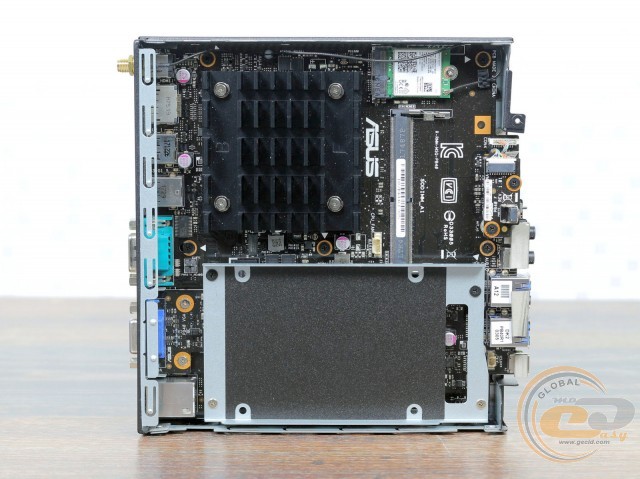

Насамперед в очі впадає посадкове місце для 2,5-дюймового диска, один слот оперативної пам'яті формату SO-DIMM, радіатор системи охолодження і модуль бездротових інтерфейсів.

ASUS Mini PC PB40

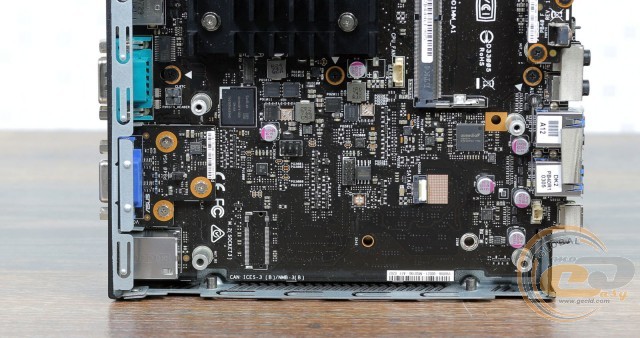

Знявши кошик для накопичувача, можна побачити порт SATA і посадкове місце під інтерфейс M.2, але в даному випадку сам роз'єм відсутній. Ближче до тильної інтерфейсної панелі розташувалася невелика плата з портом D-Sub, а також пара роз'ємів для підключення виносних кнопок «Скидання CMOS» і «Ввімкнення».

ASUS Mini PC PB40

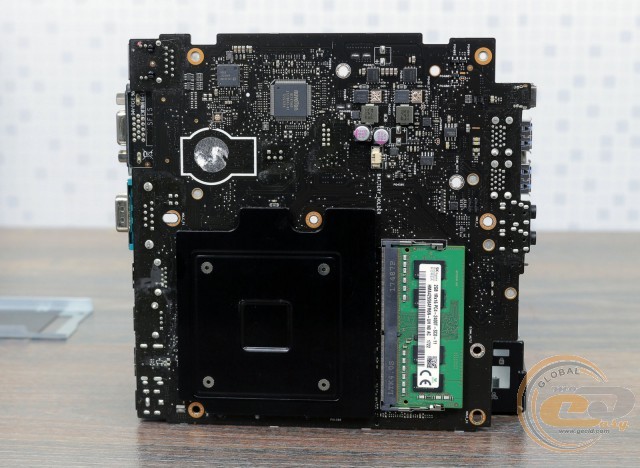

На зворотному боці друкованої плати знаходиться другий слот оперативної пам'яті формату SO-DIMM і опорна пластина радіатора системи охолодження.

ASUS Mini PC PB40

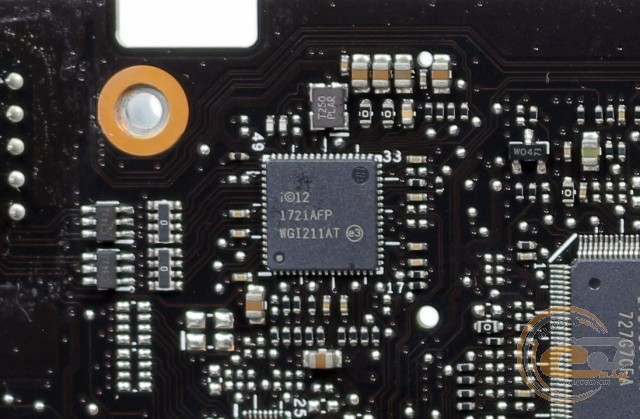

Для підтримки мережевих з'єднань слугує гігабітний LAN-контролер Intel WGI211AT.

ASUS Mini PC PB40

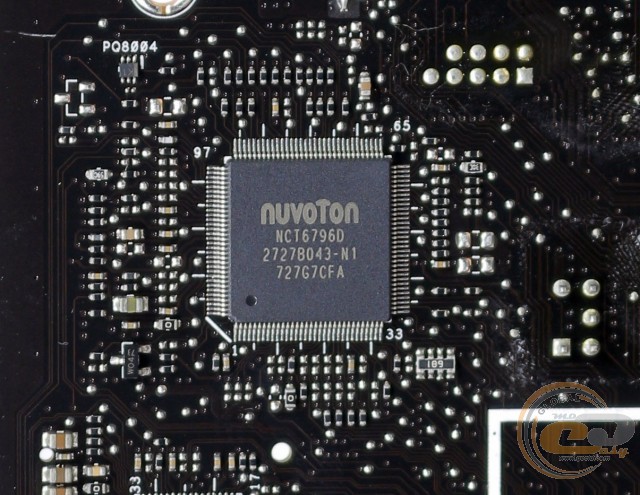

Можливості Multi I/O покладені на мікросхему NUVOTON NCT6796D, яка забезпечує моніторинг і управляє портом COM.

ASUS Mini PC PB40

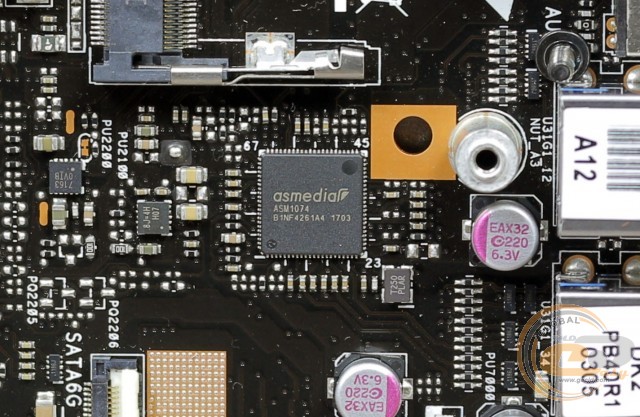

Робота портів USB 3.1 Gen 1 на фронтальній панелі реалізована за допомогою контролера ASMedia ASM 1074.

ASUS Mini PC PB40

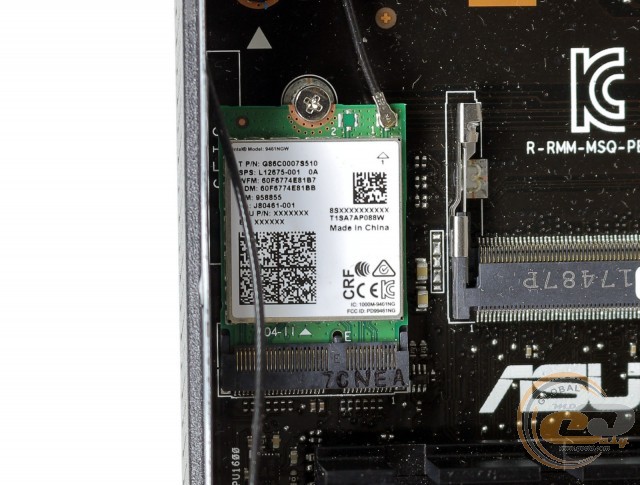

Бездротові інтерфейси реалізовані за допомогою модуля Intel Wireless-AC 9461 з підтримкою стандартів Wi-Fi 802.11a/b/g/n/ac і Bluetooth 5.0. Зовнішня антена використовується виключно для поліпшення сигналу Wi-Fi.
