::>Мультимедіа >2015 > Обзор и тестирование звуковой карты ASUS Essence STX II 7.1

Обзор и тестирование звуковой карты ASUS Essence STX II 7.1

06-04-2015

На даний момент більшість ПК оснащуються інтегрованими звуковими контролерами, можливостей яких для рядових користувачів цілком достатньо. Однак якщо ви власник якісної багатоканальної акустики, та ще є аудіофілом, то такі рішення явно не для вас. Все-таки можливості інтегрованих звукових контролерів мають свої межі. Єдиним виходом з даної ситуації буде встановлення дискретної звукової карти Hi-End-класу, яка зможе виконати всі поставлені завдання.

ASUS Essence STX II 7.1

Компанія ASUS, яка має у своєму активі звукові карти для покупців з різними вимогами, є відносно молодим учасником даного сегменту ринку. Її модельний ряд включає до свого складу пристрої навіть для найвимогливіших покупців. До такої категорії товарів належить і модель ASUS Essence STX II 7.1. Вона є модернізованим варіантом улюбленої багатьма ASUS Essence STX.

Специфікація

Назва моделі

ASUS Essence STX II 7.1

Характеристики аудіо

Вихідне співвідношення сигнал/шум (фронтальний вихід)

124 дБ

Вихідне співвідношення сигнал/шум (навушники)

120 дБ

Коефіцієнт нелінійних викривлень + шум (THD+N) на 1 кГц (фронтальний вихід)

>0,0003% (-110 дБ)

Коефіцієнт нелінійних викривлень + шум (THD+N) на 1 кГц (навушники)

>0,001% (-100 дБ)

Частотний відгук (-3 дБ, 16 біт / 44,1 кГц вхід)

10 – 90 000 Гц

Гранична напруга на лінійний вихід (RCA; 3,5)

2 ВRMS (5,65 Вp-p)

Гранична напруга на навушники

7 ВRMS

Інтерфейс підключення

PCI Express x1

Аудіопроцесор

ASUS AV100 (Максимум 192 кГц / 24 біт)

ЦАП

TI Bur-Brown PCM1792A

Частота дискретизації та розрядність

Аналогового відтворення / запису

44,1 / 48 / 96 / 192 кГц @ 16 / 24 біт

Цифрового виходу S/PDIF

44,1 / 48 / 96 / 192 кГц @ 16 / 24 біт

Підтримка ASIO

44,1 / 48 / 88,2 / 96 / 176,4 / 192 кГц @ 16 / 24 біт

Аналогові виходи

1 х 6,35 мм (навушники)

8 х RCA

Аналогові входи

1 x 6,3 мм jack (1/4") (лінійний вхід / мікрофон комбінований)

Цифрові входи

1 x S/PDIF out (1 x Coaxial)
 1 х для підключення передньої панелі корпусу

Особливості

Dolby Digital Live
Dolby Headphone
Dolby Virtual Speaker
Dolby Pro-Logic II

Комплектація

дочірня плата ASUS Essence H6
комплект змінних операційних підсилювачів
кабель 3,5 мм↔RCA
адаптер 6,3 мм↔3,5 мм
S/PDIF-адаптер
CD із драйверами та документація

Сумісні ОС

Windows XP / 7 / 8 / 8.1 (32 / 64-бітні)

Розміри

107 x 168 мм

Сторінка компанії

ASUS

Сторінка продукту

ASUS Essence STX II 7.1

Технічні характеристики даного рішення дійсно вражають. Після вивчення елементної бази, відразу стає зрозуміло, що перед нами аж ніяк не рядовий пристрій. Повнорозмірні габарити та відмінна комплектація тільки підкріплюють загальне враження, що на тестування потрапив пристрій Hi-End-класу. До речі, на ринку присутня модель-близнюк − ASUS Essence STX II, яка не має дочірньої плати ASUS Essence H6 і, відповідно, не має змоги забезпечення аналогового підключення 7.1.

Упаковка та комплектація

Звукова карта постачається в упаковці з досить щільного картону, яка зможе запобігти пошкодженню вмісту при транспортуванні. Зовнішнє оформлення виконане зі смаком і з хорошим рівнем інформативності.

ASUS Essence STX II 7.1

Ключове місце на лицьовій стороні займає сама карта, а поряд із нею розташована й дочірня плата ASUS Essence H6.

ASUS Essence STX II 7.1

Тильна сторона розкриває основні особливості аудіокарти. Тут розглядається призначення роз’ємів підключення, підкреслюються широкі можливості рішення (наявність підсилювача навушників з підтримкою моделей з імпедансом аж до 600 Ом, а також висока якість звуку). Природно, що не обійшли боком можливість реалізації реальної 7.1-канальної звукової системи. Традиційно тильна сторона розкриває і ряд параметрів специфікації.

ASUS Essence STX II 7.1

Більшість пристроїв преміум-класу постачаються на ринок у стильних коробках з передньою панеллю у вигляді дверцят. ASUS Essence STX II 7.1 не є виключенням. З одного боку, це дає можливість побачити її власними очима, а з іншого − з'являється ще одна досить велика поверхня, на якій можна розкрити особливості конструкції.

ASUS Essence STX II 7.1

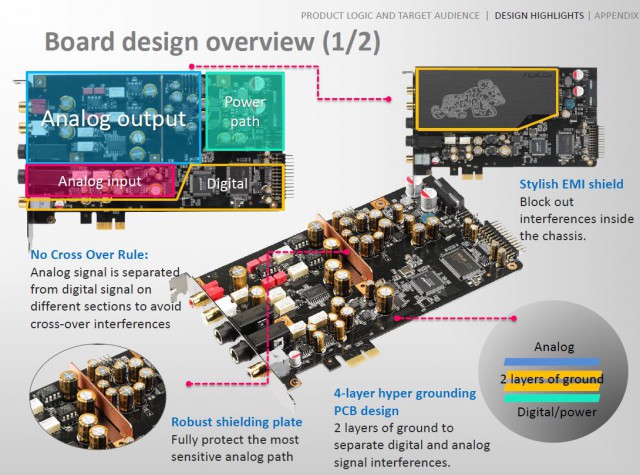

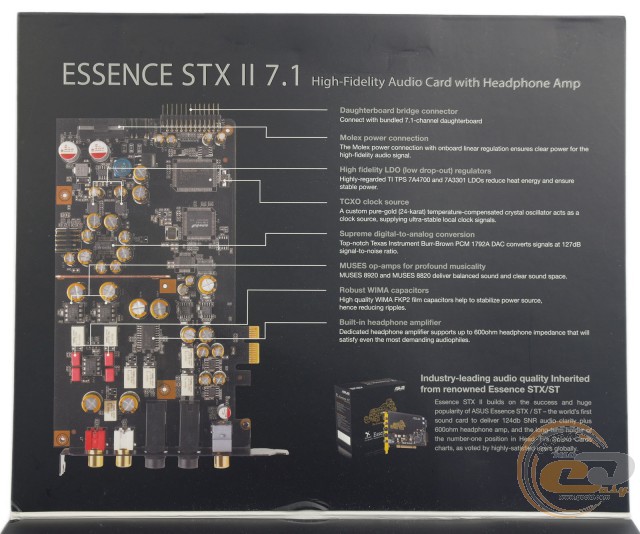

Так, наприклад, виробник надає дані щодо деяких елементів плати для технічно підкованих покупців:

  • наявність конектора для дочірньої 7.1- канальної карти;
  • використання роз’єму Molex (PATA) для живлення;
  • застосування стабілізаторів напруги TI TPS 7A4700 і 7A3301;
  • використання ЦАП TI Burr-Brown PCM 1792A, який забезпечує співвідношенні сигнал/шум на рівні 127 дБ;
  • наявність змінних операційних підсилювачів MUSES 8920 і MUSES 8820 для забезпечення високої якості звучання;
  • використання конденсаторів WIMA FKP2 для стабілізації сигналу;
  • наявність вбудованого підсилювача для навушників з імпедансом аж до 600 Ом.

ASUS Essence STX II 7.1

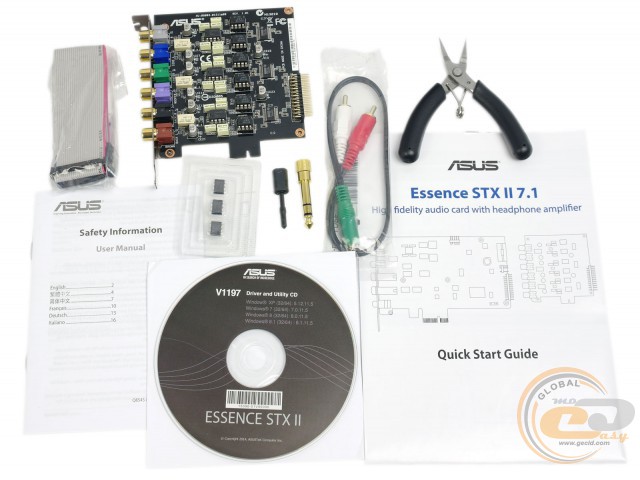

Разом зі звуковою картою і її дочірньою платою в комплекті йдуть також:

  • S/PDIF-адаптер;
  • адаптер 6,3 мм↔3,5 мм;
  • інструкція зі встановлення та диск із ПЗ;
  • Y-подібний кабель 3,5 мм↔RCA;
  • шлейф для підключення дочірнього модуля;
  • комплект змінних операційних підсилювачів, який включає до свого складу дві мікросхеми Texas Instruments LME49720 і одну MUSES 8820, а також інструмент для їхнього зняття/встановлення.

Ну що ж, комплектація більш ніж солідна, так що власник ASUS Essence STX II 7.1, швидше за все, буде «підкований» на всі випадки життя.

Зовнішній вигляд

ASUS Essence STX II 7.1

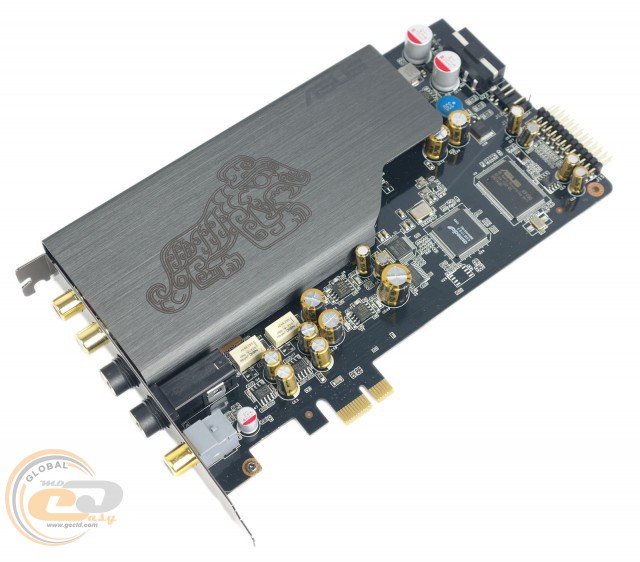

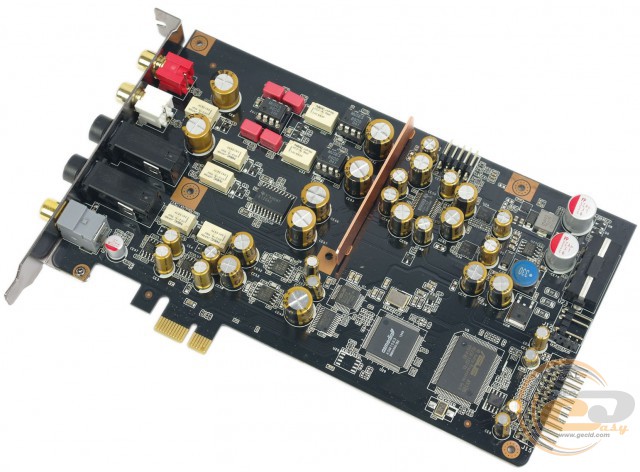

Зовнішній вигляд звукової карти є стильним і досить приємним. Ми бачимо, що дизайнери використовували фірмовий елемент оформлення, характерний винятково для лінійки ASUS Essense – стилізоване зображення тигра. Воно нанесене на металевий екран, який виконує функцію захисту від різних наведень і електромагнітних перешкод усередині системного блока.

ASUS Essence STX II 7.1

Особливу увага варто приділити ряду конструктивних особливостей:

  • розділення аналогових і цифрових кіл;
  • багатошарова конструкція друкованої плати, яка дозволяє відокремити аудіосигнали від джерел шумів;
  • реалізація спеціальних заходів щодо фільтрації живлення.

Відзначимо також, що габарити даної аудіокарти не такі вже і маленькі. Тому власникам компактних корпусів перед купівлею слід приділити особливу увагу цьому питанню.

ASUS Essence STX II 7.1

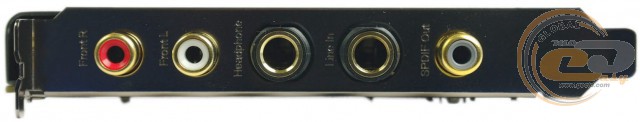

На центральну плату винесені наступні порти:

  • RCA (лівий і правий);
  • вихід на навушники (6,35 мм);
  • вхід для мікрофона (лінійний вхід) (6,35 мм);
  • S/PDIF Out.

ASUS Essence STX II 7.1

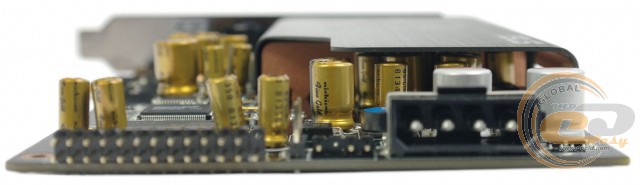

Із протилежної сторони розташовані роз’єми Molex (PATA) і контакти для підключення дочірньої плати.

ASUS Essence STX II 7.1

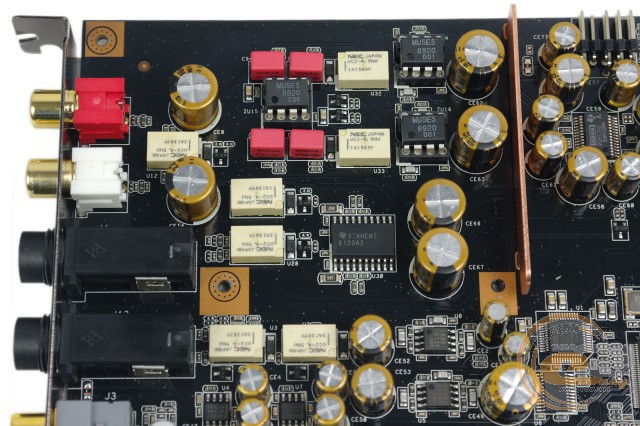

Ядром ASUS Essence STX II 7.1 виступає аудіопроцесор ASUS AV100, в основі якого лежить Oxygen HD CMI8787 компанії C-Media. Рішення аж ніяк не нове і зустрічається в ряді фірмових продуктів тайванської компанії. Для забезпечення сумісності із шиною PCI Express застосовується міст ASMedia ASM1083. Також використовується термокомпенсований осцилятор (TCXO), що дозволило знизити джитер.

ASUS Essence STX II 7.1

У якості ЦАП виступає високоякісна мікросхема Burr-Brown PCM1792 компанії Texas Instruments. Вона має хороші характеристики: коефіцієнт нелінійних викривлень + шум не перевищує 0,0004%, а співвідношення сигнал/шум досягає 127 дБ. При цьому на виході використовуються операційні підсилювачі MUSES8920 компанії New Japan Radio.

ASUS Essence STX II 7.1

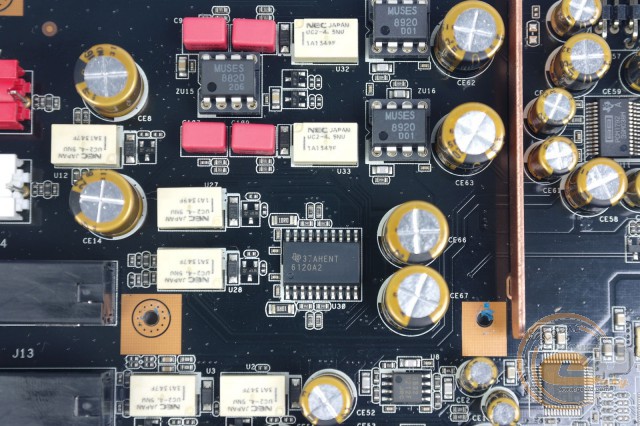

Вихід для навушників працює за підтримки підсилювача TPA6120A2 від Texas Instruments, який забезпечує сумісність із професійними навушниками з імпедансом аж до 600 Ом.

ASUS Essence STX II 7.1

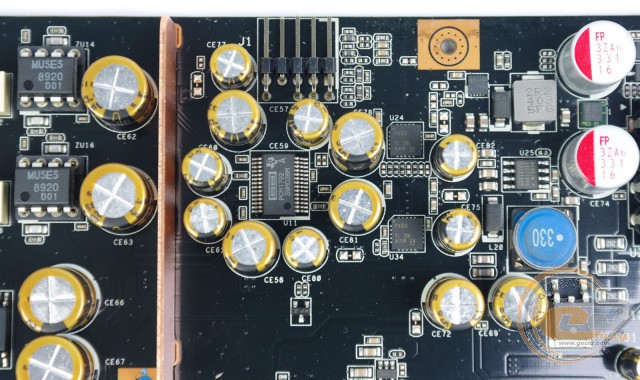

Для фільтра низьких частот застосовуються ОП MUSES8820, які відрізняються низьким рівнем власних шумів і коефіцієнтом підсилення за напругою 110 дБ.

Як ми вже повідомляли раніше, для стабілізації сигналу використовуються професійні плівкові конденсатори WIMA FKP2.

ASUS Essence STX II 7.1

Для обробки аналогового сигналу застосовується двоканальний АЦП Cirrus-Logic CS5381, а для обробки сигналу з мікрофона − АС’97-кодек ASUS DJ100.

ASUS Essence STX II 7.1

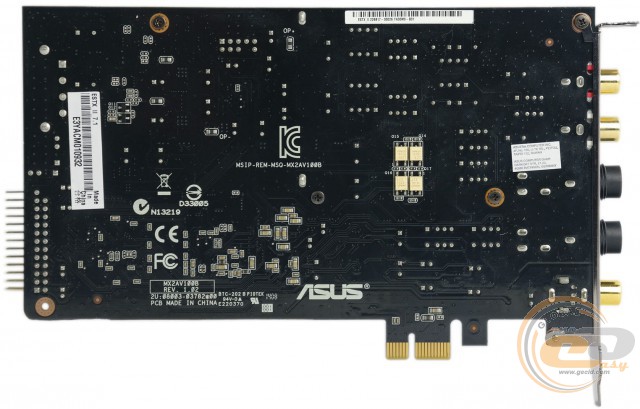

Ряд компонентів винесено також і на тильну сторону плати.

ASUS Essence STX II 7.1

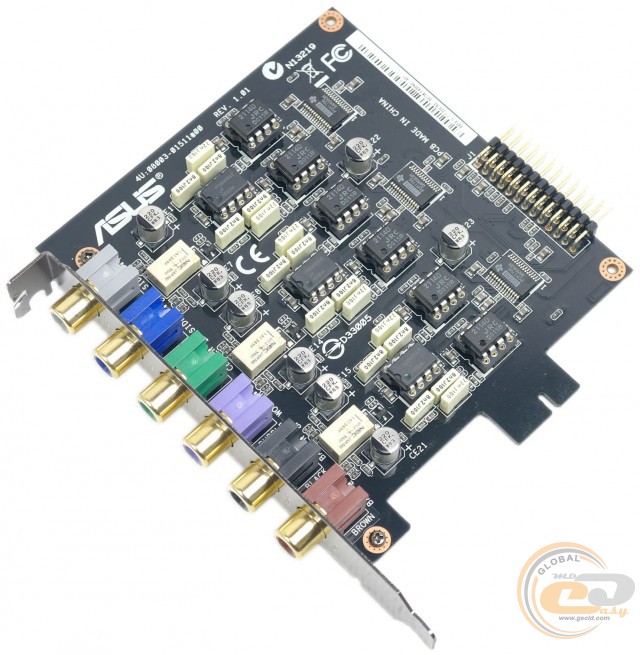

Дочірня плата ASUS Essence H6 виконана у вигляді карти розширення з інтерфейсом PCI Express x1, а її живлення забезпечується винятково по підключеному шлейфу. Роз’єм PCI Express x1 використаний як елемент кріплення пристрою в системному блоці. Якщо власник не передбачає підключення повноцінної 7.1-канальної звукової системи, то немає ніякого сенсу в монтажі ASUS Essence H6, оскільки більше ніякого навантаження вона не несе.

ASUS Essence STX II 7.1

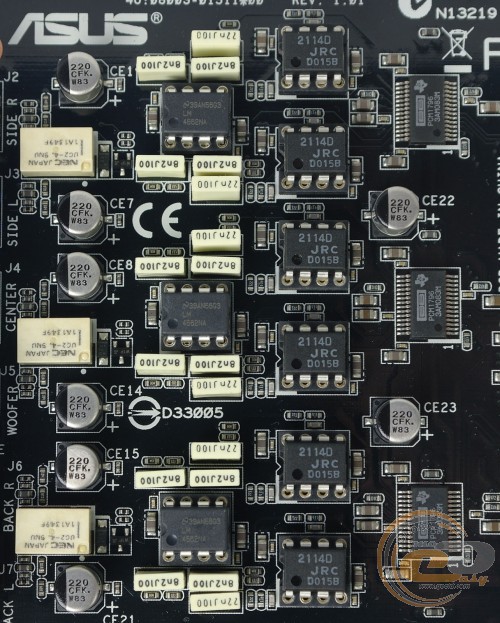

За формування низькочастотного сигналу для RCA-аудіовиходів відповідають три ЦАП TI Burr-Brown PCM1796. Перетворення струм/напруга реалізоване на базі ОП NMJ2114D. Фільтри нижніх частот виконані із застосуванням LM4562NA.

Ну і на завершення варто нагадати, що якщо з якихось причин технічні характеристики даної карти вам не підходять, то ентузіасти й знавці радіоелектроніки можуть запросто виконати її модернізацію. У ній передбачена можливість заміни операційних підсилювачів на більш бажані або ж ті, які йдуть у комплекті в якості альтернативних. Вони виконані в DIP8-корпусах, які передбачають заміну без пайки. В остаточному підсумку це дозволить провести ряд експериментів зі звуком залежно від використовуваних елементів і підібрати максимально комфортні для вас.

Тестування

Для оцінки можливостей ASUS Essence STX II 7.1 використовувався прикладний пакет RightMark Audio Analyzer і наступне обладнання.

Процесор

Intel Core i7-4770K (Socket LGA1150, 3,5 ГГц, L3 8 МБ)
Turbo Boost: enable
C1E: enable

Кулер

Scythe Kama Angle Rev.B

Материнська плата

ASUS H81I-PLUS

Оперативна пам'ять

2 x 4 ГБ DDR3-2400 TwinMOS TwiSTER 9DHCGN4B-HAWP

Відеокарта

Intel HD Graphics 4600

Жорсткий диск

Seagate Barracuda 7200.12 ST3500418AS, 500 ГБ, SATA-300, NCQ

Оптичний привід

ASUS DRW-1814BLT SATA

Блок живлення

Seasonic X-560 Gold (SS-560KM Active PFC)

Корпус

CODEGEN M603 Midi Tower (2 х 120-мм вентилятори на вдув/видув)

Тестування в режимі роботи 16-біт, 44 кГц:

ASUS Essence STX II 7.1

Частотна характеристика

ASUS Essence STX II 7.1

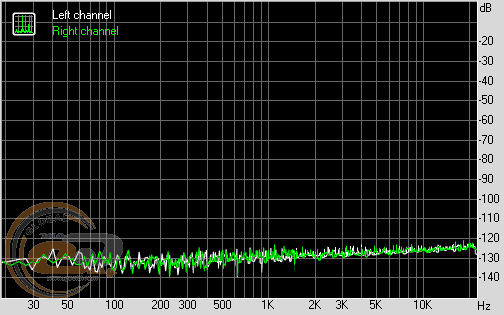

Рівень шуму

ASUS Essence STX II 7.1

Динамічний діапазон

ASUS Essence STX II 7.1

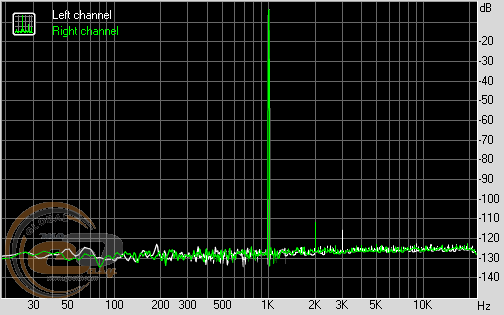

Гармонійні викривлення + шум (-3 дБ)

ASUS Essence STX II 7.1

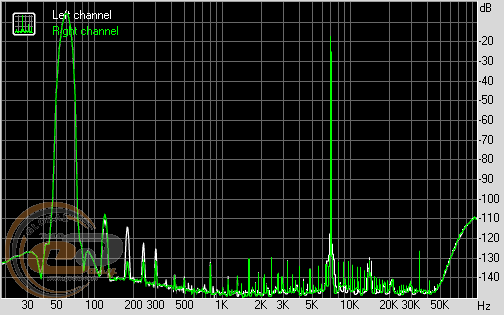

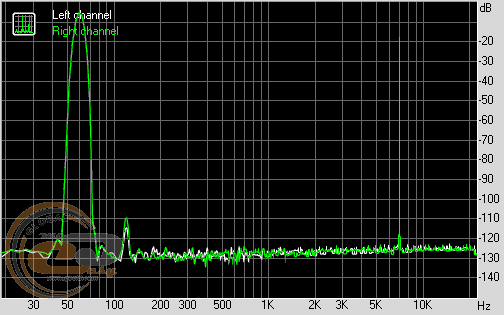

Інтермодуляційні викривлення

ASUS Essence STX II 7.1

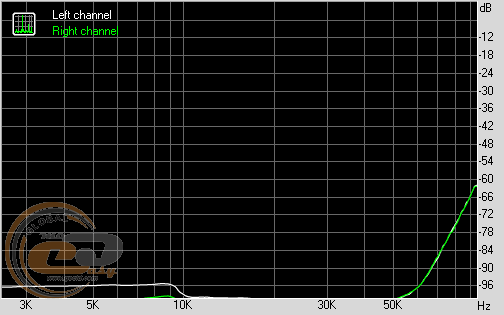

Інтермодуляційні викривлення (змінна частота)

ASUS Essence STX II 7.1

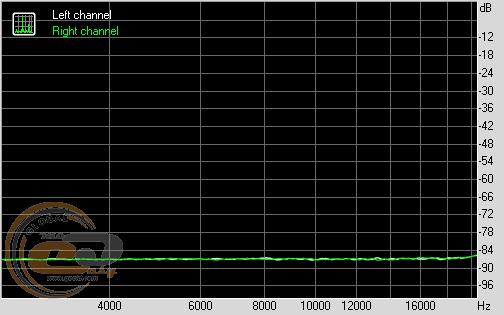

Взаємопроникнення каналів

Загальний результат

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.02, -0.13

Відмінно

Рівень шуму, дБ (А)

-96.8

Відмінно

Динамічний діапазон, дБ (А)

96.5

Відмінно

Гармонійні викривлення, %

0.0005

Відмінно

Гармонійні викривлення + шум, дБ(A)

-90.3

Відмінно

Інтермодуляційні викривлення + шум, %

0.0042

Відмінно

Взаємопроникнення каналів, дБ

-97.8

Відмінно

Інтермодуляції на 10 кГц, %

0.0045

Відмінно

Загальна оцінка



Відмінно

Характеристики аудіокарти ASUS Essence STX II 7.1 вражають. Тестова утиліта видала загальну оцінку «відмінно». У даному режимі частотна характеристика досить близька до ідеалу. Присутнє незначне відхилення у верхівках ВЧ, однак навряд чи це буде відчутно. Інтермодуляційні викривлення відсутні, що говорить нам про високу якість переданого сигналу, а взаємопроникнення каналів у цілому не викликає ніяких дорікань.

Тестування в режимі роботи 24-біт, 192 кГц:

ASUS Essence STX II 7.1

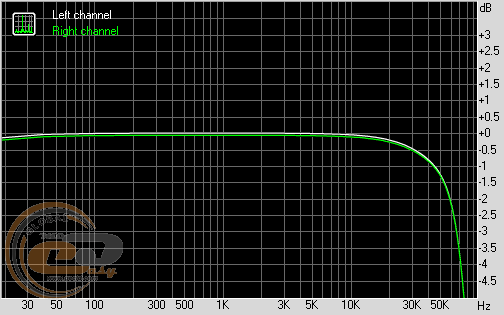

Частотна характеристика

ASUS Essence STX II 7.1

Рівень шуму

ASUS Essence STX II 7.1

Динамічний діапазон

ASUS Essence STX II 7.1

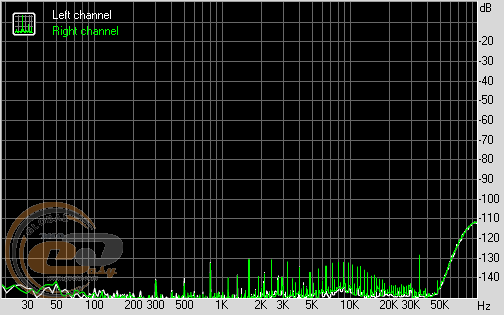

Гармонійні викривлення + шум (-3 дБ)

ASUS Essence STX II 7.1

Інтермодуляційні викривлення

ASUS Essence STX II 7.1

Інтермодуляційні викривлення (змінна частота)

ASUS Essence STX II 7.1

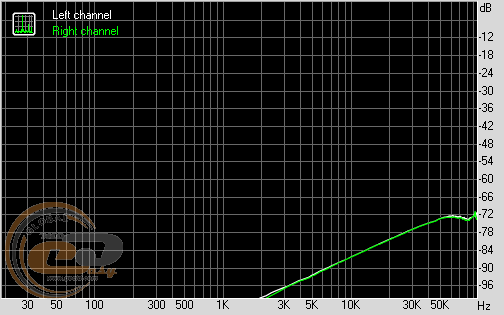

Взаємопроникнення каналів

Загальний результат

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.01, -0.11

Відмінно

Рівень шуму, дБ (А)

-116.5

Відмінно

Динамічний діапазон, дБ (А)

116.6

Відмінно

Гармонійні викривлення, %

0.0008

Відмінно

Гармонійні викривлення + шум, дБ(A)

-99.7

Відмінно

Інтермодуляційні викривлення + шум, %

0.0009

Відмінно

Взаємопроникнення каналів, дБ

-106.1

Відмінно

Інтермодуляції на 10 кГц, %

0.0010

Відмінно

Загальна оцінка



Дуже добре

Навіть при більш серйозному навантаженні результат залишається по великому рахунку колишнім. Щоправда, утиліта видає зведену оцінку «дуже добре», що як мінімум підозріло при всіх інших відмінних оцінках. Однак це особливості роботи самої утиліти, тому ми не будемо заглиблюватися в цю тему. У цілому лише відзначимо, що перед нами чергове підтвердження високого класу виконання звукової карти ASUS Essence STX II 7.1.

Комплектне фірмове ПЗ

У повному обсязі розкрити можливості звукової карти дозволяє фірмове ПЗ.

ASUS Essence STX II 7.1

ASUS Essence STX II 7.1

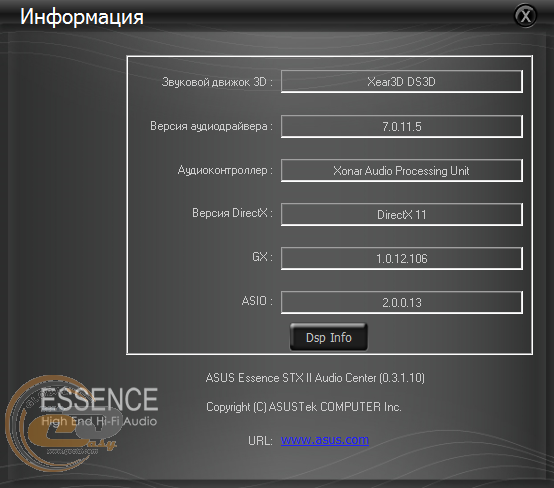

Як і в розглянутих раніше аудіокартах − це утиліта ASUS Audio Center, а точніше її модифікація. Відмінною рисою програми є наявність інтуїтивно зрозумілого інтерфейсу і простота його освоєння.

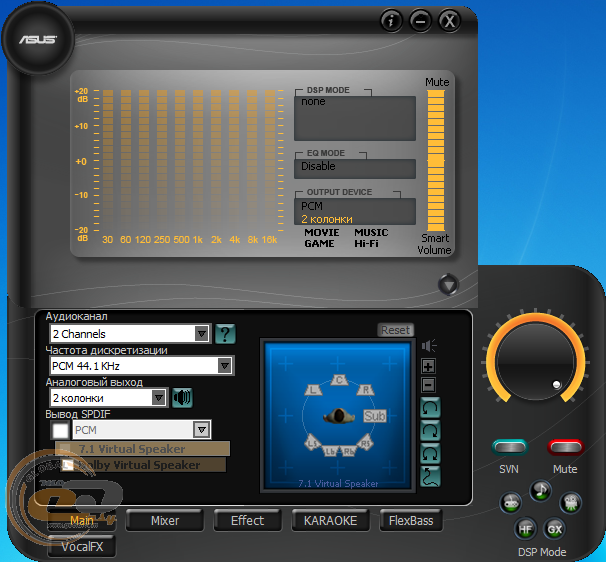

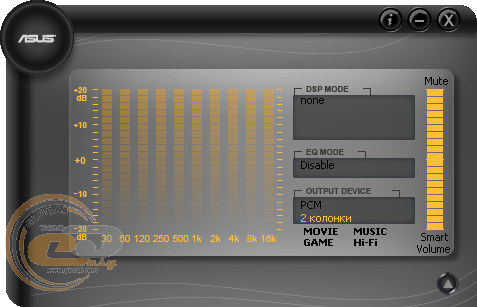

На центральному вікні ми можемо вибрати один зі сценаріїв роботи (Музика, Ігри і т.д.) та проконтролювати рівень звуку.

ASUS Essence STX II 7.1

При натисканні на клавішу під індикатором гучності з'являється додаткове вікно з рядом вкладок для більш детального налаштування відтворення. Так, на вкладці «Main» користувач може налаштувати кількість каналів звуку, задати частоту дискретизації і т.д.

ASUS Essence STX II 7.1

ASUS Essence STX II 7.1

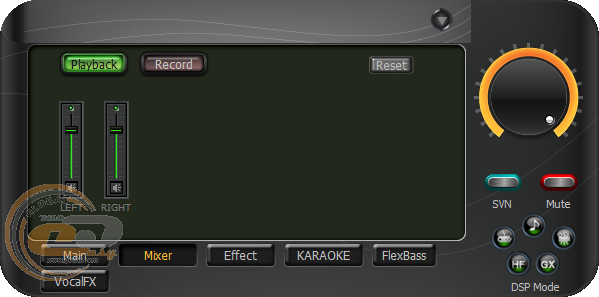

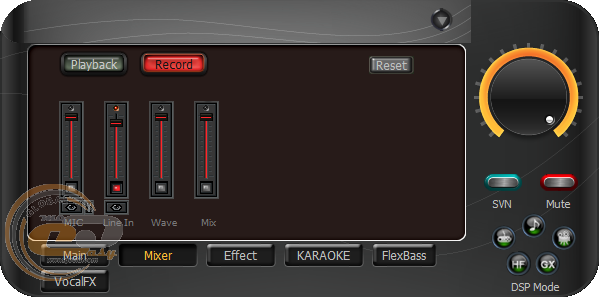

На вкладці «Mixer» пропонується виконати налаштування рівня відтворення та запису.

ASUS Essence STX II 7.1

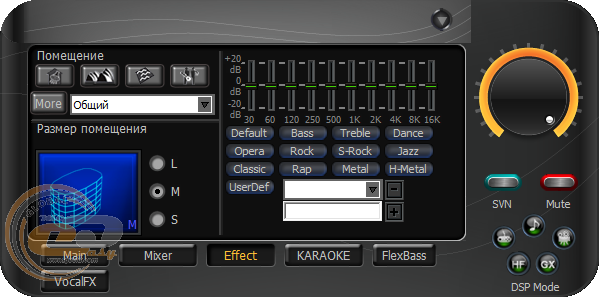

На наступній вкладці можна налаштувати еквалайзер і вибрати оптимальний стереоефект (Кімната, Арена, Ліс і т.д.)

ASUS Essence STX II 7.1

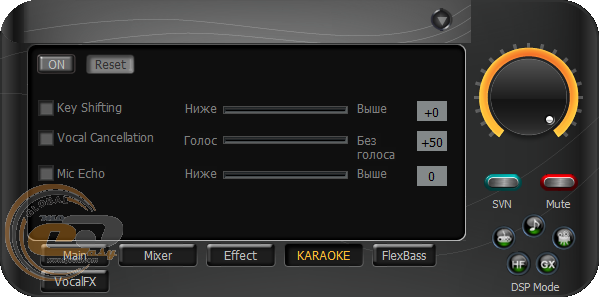

Вкладка «Karaoke» присвячена керуванню звуковим потоком з мікрофона. Користувачу пропонується вибрати зсув звуку й налаштувати його посилення у випадку слабкої чутливості мікрофона.

ASUS Essence STX II 7.1

ASUS Essence STX II 7.1

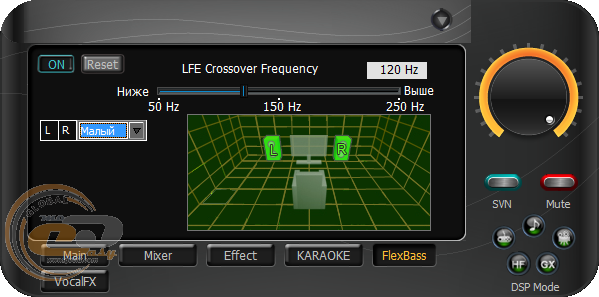

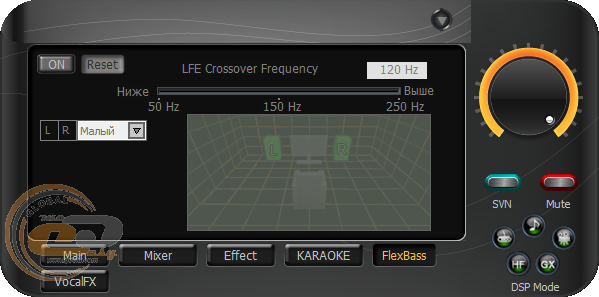

Розділ «FlexBass» призначений для налаштування фільтра нижніх частот при формуванні сигналу для сабвуфера.

ASUS Essence STX II 7.1

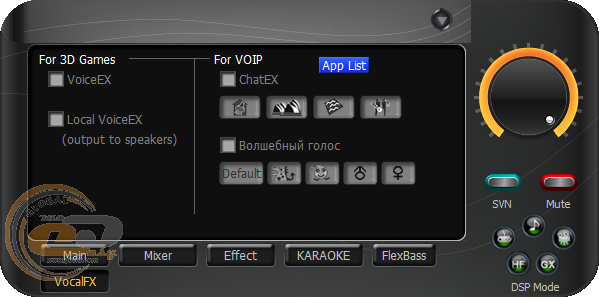

Останній розділ, «VocalFX», присвячений різним ефектам, які можуть накладатися на голос, що знімається мікрофоном.

Висновки

За підсумками знайомства з ASUS Essence STX II 7.1, ми бачимо, що звукова карта вдалася на славу. Хороша елементна база, продуманість конструкції, відмінні технічні характеристики, можливості забезпечення аналогового підключення 7.1 – ось її ключові переваги. А встановлений у ній підсилювач для навушників дозволить одержати максимальну якість звуку навіть для Hi-Fi-пристроїв із імпедансом до 600 Ом. Якщо ж ви любитель традиційного стереозвуку, то краще зупинитися на альтернативному варіанті (ASUS Essence STX II).

Звукова карта ASUS Essence STX II 7.1 дійсно заслуговує на увагу поціновувачів якісного звуку. Завдяки забезпеченню прекрасної стереопанорами потенційно вона може прийтися до душі навіть любителям комп'ютерних ігор, де звук використовується як невід'ємний елемент ігрового процесу, адже він дозволяє орієнтуватися в просторі й визначати джерела подій.

Якщо ж з певних причин можливостей ASUS Essence STX II 7.1 недостатньо, то можна як мінімум погратися з операційними підсилювачами, як запропонованими в комплекті з картою, так і абсолютно іншими моделями.


Автор: Дмитро Гаранжа
Переклад:
Олесь Пахолок

Висловлюємо подяку українському представництву компанії ASUS за надану для тестування звукову карту.

Висловлюємо подяку компаніям AMD, ASUS, Intel, SeaSonic і TwinMOS Technologies за надане для тестового стенду обладнання.
