Огляд материнської плати Supermicro X8SIL-F для серверів початкового рівня

22-11-2010

Компанія Supermicro є одним з лідерів у створенні енерго-ефективних комп'ютерних систем. Одним з найважливіших видів діяльності компанії є виробництво високоякісних рішень для серверів. При цьому компанія виробляє як високо функціональні продукти для комерційного використання, так і рішення для серверів початкового рівня. Материнська плата Supermicro X8SIL-F, що протестована сьогодні, належить саме до другого випадку. Даний продукт заснований на чіпсеті Intel 3420.

Intel 3420

Набір мікросхем Intel 3420 підтримує нові процесори Intel Xeon серії 3400 для використання в однопроцесорних серверних платформах, призначених для малого і середнього бізнесу. Чіпсет Intel 3420 підтримує вісім портів PCI Express x1, які можна настроїти для роботи в режимі x2 і x4, шість портів SATA 3 Гбіт/с, дванадцять портів USB 2.0 для пристроїв введення/виводу і технологію Intel Rapid Storage.

Supermicro X8SIL-F

Специфікації материнської плати Supermicro X8SIL-F:

Виробник

Supermicro

Модель

X8SIL-F

Чіпсет

Intel 3420

Процесорний роз’єм

LGA 1156

Підтримувані процесори

Intel Xeon X3400 series
Intel Xeon L3400 series
Intel Core i3
Intel Pentium G6950
Intel Celeron G1101

Використовувана пам'ять

ECC DDR3 UDIMM/RDIMM 1333/1066/800 МГц

Підтримка пам'яті

4 x 1.5V DDR3 DIMM слота з підтримкою до 16 ГБ пам'яті UDIMM або 32 ГБ пам'яті RDIMM.

VGA

Matrox G200eW 16 МБ DDR2

Слоти розширення

2 x PCI-E 2.0 (x8)
1 x PCI-E (x4 у вигляді роз’єму х8)
2 x PCI

Дискова підсистема

Чіпсет Intel 3420:
6 x SATA 3.0 Гб/c з підтримкою SATA RAID 0, 1, 5, 10

LAN

2 мережних LAN-контролера Intel 82574L Gigabit Ethernet
1 мережний контролер Realtek RTL8201N PHY для підтримки IPMI 2.0

Звукова підсистема

Відсутня

Живлення

24-контактний роз’єм живлення ATX
8-контактний ATX12V роз’єм живлення

Охолодження

Алюмінієвий радіатор на чіпсеті, алюмінієвий радіатор MOSFET

Роз’ємb для вентиляторів

1 x CPU
5 x корпусних вентиляторів

Зовнішні порти I/O

1 x PS/2 (клавіатура)
1 x PS/2 (миша)
3 x порт LAN (RJ45)
2 x USB 2.0/1.1
1 x VGA
1 x serial (COM)

Внутрішні порти I/O

4 x USB 2.0/1.1
6 x SATA 3.0 Гб/с
1 x FDD
Роз’єм системної панелі

BIOS

32Mb AMI BIOS
DMI 2.3, PCI 2.2, ACPI 1.0 / 2.0, SMBIOS 2.3

Форм-aактор,
розміри, мм

Micro ATX
244 x 244

Сайт виробника

http://www.supermicro.com/

Нові версії BIOS і драйверів можна скачати з сторінки підтримки.

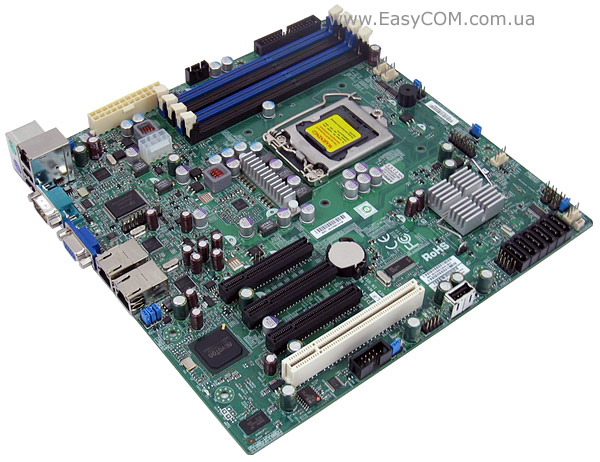

Материнська плата Supermicro X8SIL-F була впакована у звичайний антистатичний пакет. Ніяких шлейфів і перехідників у пакеті не було, тільки заглушка на інтерфейсну панель.

Supermicro X8SIL-F

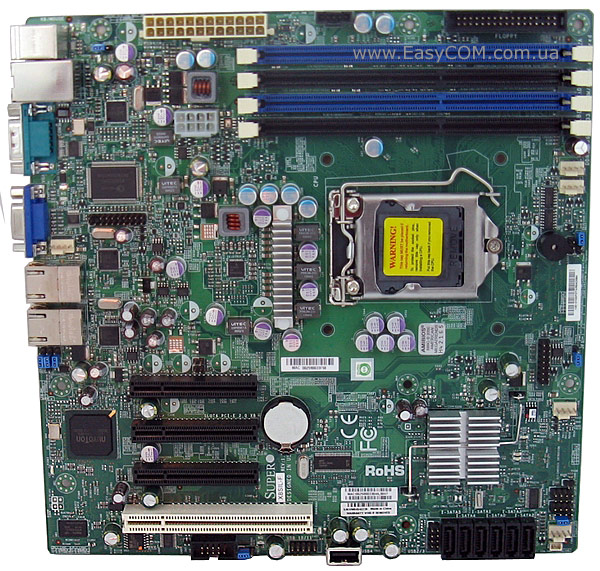

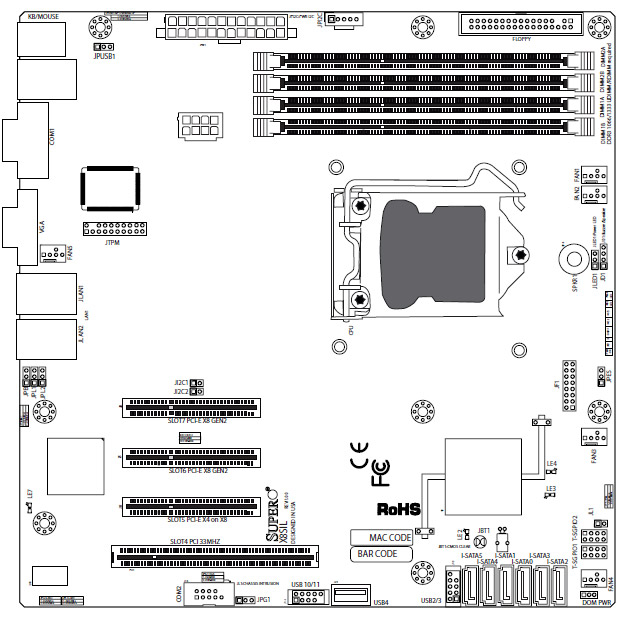

Щодо компонування і дизайну PCB, оптимізованого під використання серверних корпусів, то, з погляду експлуатації, плата, взагалі, вдала. Всі необхідні роз’єми і порти розташовані зручно по краям плати. На платі інтегрована відеокарта Matrox G200eW, яка мінімально необхідна для роботи системи,  і включає 16 МБ ОЗП, але якщо виникне необхідність використовувати зовнішній графічний адаптер, то можна встановити його в роз’єм PCI Express x8. Як і повинно бути у серверного рішення, на платі розпаяні одразу два мережні LAN-контролери Intel 82574L, здатні працювати в парі або «підстраховувати» один одного, а для віддаленого керування системою використовується третій мережний адаптер на основі Realtek RTL8201N PHY з підтримкою IPMI 2.0. Оскільки мультимедійні можливості на сервері були б зайві, то на Supermicro X8SIL-F вбудованого звуку немає. Також відсутній IDE-контролер, проте є FDD, що іноді необхідний при встановленні деяких ОС.

Доповнює зручність експлуатації внутрішній повноцінний роз’єм USB, що дозволяє чи підключати портативні накопичувачі для встановлення/відновлення системи, чи залишити в сервері флешку з міні-ОС і утилітами діагностики та відновлення.

Основна дискова підсистема материнської плати Supermicro X8SIL-F складається з шести портів SATA 2.0, за допомогою яких можна організовувати RAID-масиви рівнів 0, 1, 5 і 10. Порти SATA цілком вдало розташовані в ряд на краю плати, користуватися ними буде зручно, але варто врахувати, що нумерація портів виконана не послідовно, а у вигляді: 5, 4, 1, 0, 3, 2.

Supermicro X8SIL-F

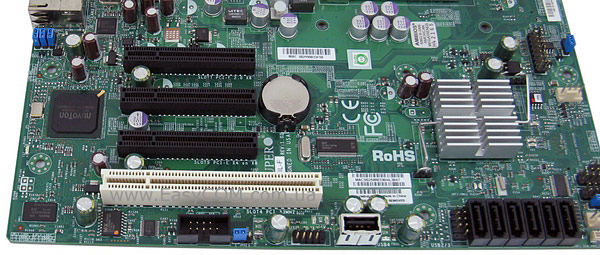

Для розширення функціональності плати пропонується використовувати 4 слота розширення. З них три PCI-E, два з яких мають по вісім ліній PCI Express 2.0 від процесора, а третій, самий нижній, використовує чотири PCI Express 1.1 від чіпсета, і один PCI. Для можливості встановлення зовнішньої відеокарти з інтерфейсом PCI Express x16 верхній слот PCI-E х8 не має фіксатора.

Supermicro X8SIL-F

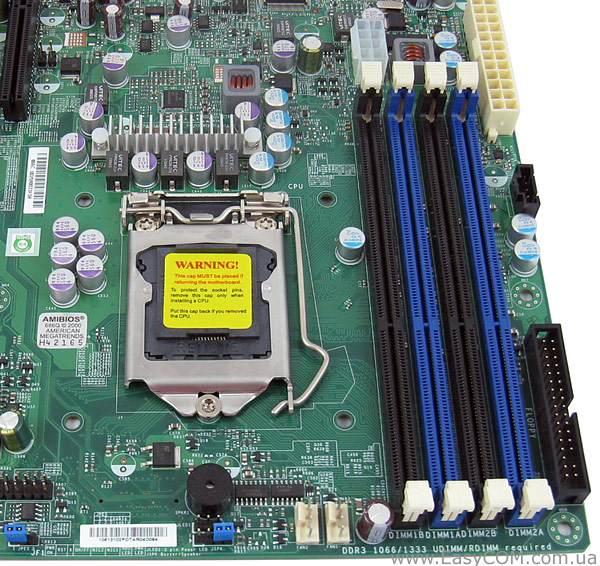

 На материнській платі Supermicro X8SIL-F встановлено чотири 240-контактних роз’єми DIMM під оперативну пам'ять стандарту DDR3 1333/1066/800 МГц, яка підтримує корекцію помилок (ECC). На платі Supermicro X8SIL-F можна використовувати буферизовані (RDIMM) і небуферизовані (UDIMM) модулі. На жаль, офіційний список підтримуваних модулів, особливо RDIMM, поки дуже скромний. Зате максимальний об'єм встановленої пам'яті при використанні сумісних RDIMM може досягати 32 ГБ.

Система живлення процесора використовується досить проста, отже її буде достатньо для стабільної роботи всіх сумісних CPU, бо даний продукт не розрахований на розгін. Використовується звичайний 3-фазний стабілізатор живлення, керований ШІМ-контролером ISL6333. На чіпах MOSFET встановлений невеликий алюмінієвий радіатор. Крім того, система живлення процесора використовує полімерні конденсатори, так що за її надійність можна не турбуватися.

Тут же звертаємо увагу на наявність розпаяного «системного динаміка», який значно спрощує діагностику стану і пошук проблем. На додаток до можливості прослуховування звукових кодів помилок і попереджень, на платі є світлодіоди живлення, що сигналізують про наявність, використання сумісних модулів пам'яті, роботі IPMI.

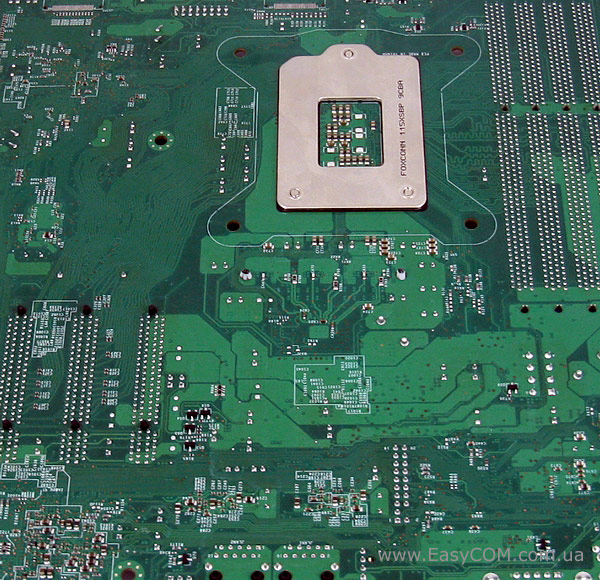

Перевернувши плату, бачимо, що розробники не забули і про опорну пластину, яка запобігає вигинам материнської плати при встановленні процесорних кулерів з стандартним кріпленням. Але ж саме такі найчастіше і встановлюються в серверах початкового рівня.

Supermicro X8SIL-F

І хоча використаних радіаторів достатньо для відведення тепла від елементів плати, що найбільше гріються в не просторому серверному корпусі, найчастіше потрібна організація ефективної вентиляції. Допомогти в цьому можуть одразу п'ять роз’ємів для підключення вентиляторів.

Supermicro X8SIL-F

На інтерфейсну панель материнської плати Supermicro X8SIL-F виведені наступні порти:

  • 1 x PS/2 (клавіатура)
  • 1 x PS/2 (миша)
  • 3 x порту LAN (RJ45)
  • 2 x USB 2.0/1.1
  • 1 x VGA
  • 1 x COM

Як бачимо, плата має не самі багаті можливості підключення периферії, але саме для серверної плати такого набору інтерфейсів повинно вистачити.

BIOS

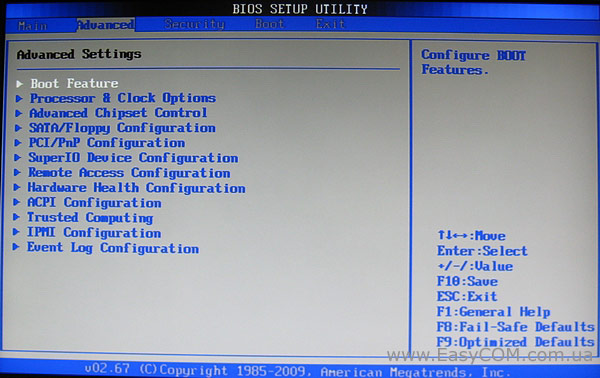

BIOS материнської плати Supermicro X8SIL-F розроблений на коді AMI. Звісно, ніяких налаштувань для розгону ви тут не знайдете, тільки самі необхідні для керування можливостями процесора і інтегрованої периферії.

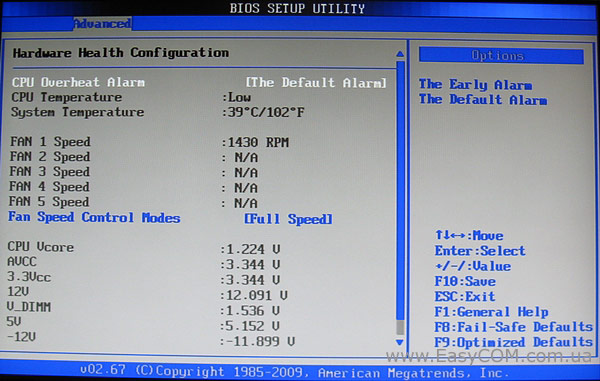

Зате в меню «Hardware Health Configuration» можна вести моніторинг температури і напруги, а також керувати швидкістю обертання всіх п'яти внутрішнкорпусних вентиляторів.

Тестування

Враховуючи, що порівнювати даний продукт з якимись «десктопними» рішеннями не має сенсу, тестування материнської плати Supermicro X8SIL-F проводилося у двох режимах – при відключеній технології Intel Turbo Boost і її активації, з наступним комплектом обладнання:

Процесор

Intel Xeon X3440 (2,53 ГГц, L3 8 МБ, Socket LGA1156)

Кулер

Scythe Kama Angle Rev. B

Оперативна пам'ять

2x 2GB Kingston KVR1333D3E9S/2G ECC

Відеокарта

EVGA GeForce 8600 GTS 256 Mб DDR3 PCI-E

Жорсткий диск

Samsung HD080HJ (80 ГБ, 7200 rpm, 8 МБ, SATA-300)

Оптичний привід

ASUS DRW-1814BLT SATA

Блок живлення

Seasonic SS-650JT Active PFC, 650 Вт, 120 мм вентилятор

Корпус

CODEGEN M603 MidiТower, 2х 120 мм вентилятора на вдув/видув

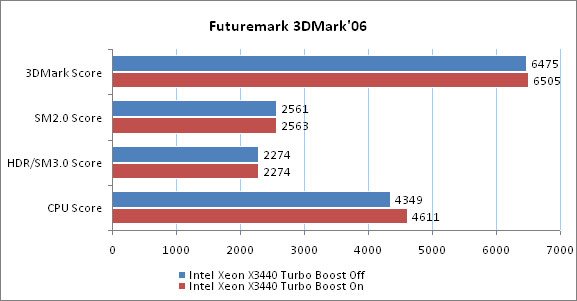

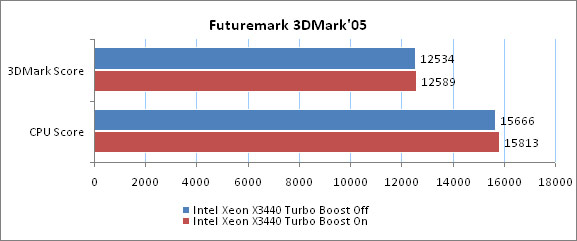

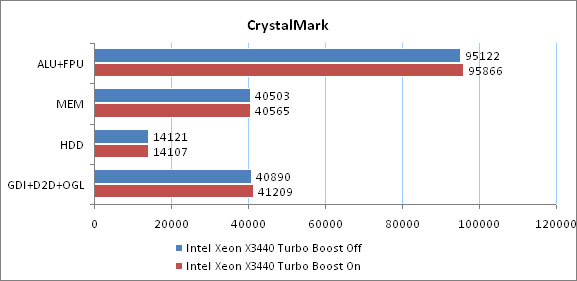

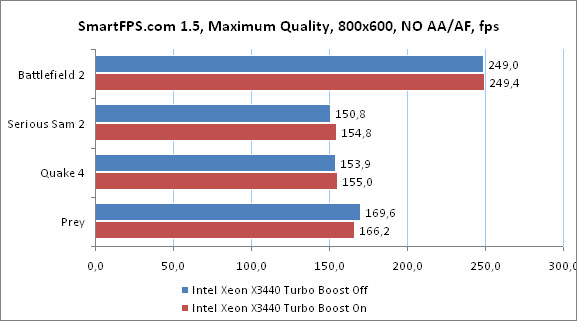

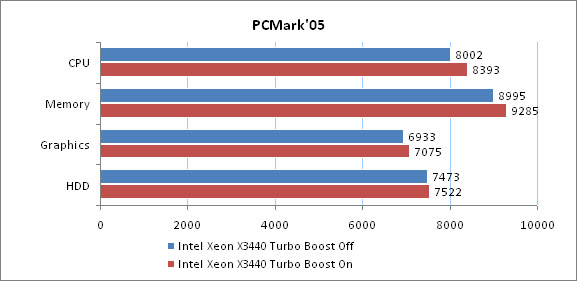

З результатів тестів можна бачити, що режим Intel Turbo Boost On дійсно в деяких випадках дає збільшення до продуктивності системи.

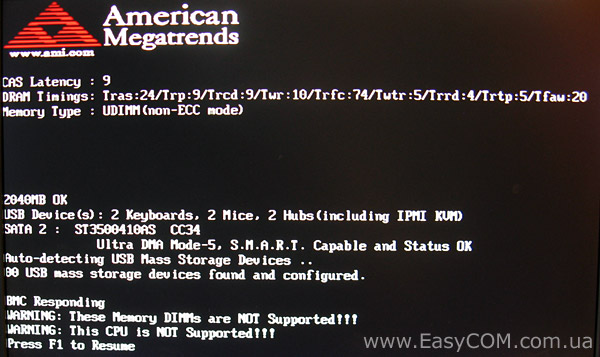

Окремо, як результат не зовсім вдалого продовження тестування, хочеться відзначити, що комплектувати систему, засновану на материнській платі Supermicro X8SIL-F, бажано тільки зазначеними в «супорт-аркуші» процесорами і модулями оперативної пам'яті. Причому не серверні процесори, особливо в комплекті з звичайною оперативною пам'яттю, у платі функціонують цілком коректно, хоча при старті системи і виводиться повідомлення про «nonsupport» обладнанні, а ось з декількома модулями пам'яті ECC і Registered ECC систему так і не вдалося запустити.

Висновки

Материнська плата Supermicro X8SIL-F є цікавою пропозицією як основа для сервера початкового рівня, що підкреслюється як функціональними можливостями, так і ціною. До важливих аргументів за це рішення можна віднести: гарантовану підтримку процесорів сімейства Intel Xeon; використання більш надійної пам'яті з корекцією помилок, а також «регістрових» модулів, які дозволяють збільшити об'єм ОЗП до 32 ГБ; наявність пари мережних адаптерів на контролерах Intel 82574L для роботи і ще однієї вбудованої мережної карти на чіпі від Realtek для виділеного вилученого керування; дизайн і компонування з розрахунку на використання в стоїчних корпусах; реалізацію внутрішнього порту USB і т.д. Звісно, це рішення, на відміну від більш дорогих плат, для організації дискової підсистеми пропонує використовувати тільки можливості чіпсета і має більш скромні можливості розширення, але ці основні і деякі маленькі недоліки повністю компенсуються більш доступною вартістю.

Переваги:

  • підтримка до ECC оперативної пам'яті, також RDIMM до 32 ГБ;
  • два мережні контролери плюс один для керування;
  • внутрішній роз’єм USB;
  • оптимізоване для встановлення в «юнітові» корпуси компонування;
  • приваблива ціна.

Недоліки:

  • відсутність комплектації;
  • скромний перелік підтримуваної оперативної пам'яті.


Автори: Дмитро Ісаєв, Олександр Черноіван
Переклад: Анна Смірнова

Дякуємо ТОВ ВФ «Сервіс» за надану для тестування материнську плату.

Дякуємо компаніям Intel, Kingston, Scythe і Sea Sonic за надане для тестового стенда обладнання.
