Огляд і тестування материнської плати MSI Z97A GAMING 6

Героїня даного огляду, материнська плата MSI Z97A GAMING 6, займає середню позицію в лінійці MSI GAMING, яка продовжує активно розвиватися завдяки інтересу користувачів. Ця модель має відмінну мережеву підсистему, яку з гідністю оцінять любителі онлайн-баталій, якісну звукову підсистему, що дозволяє розчути кроки ворога ще до його появи на екрані, а також широкі можливості організації графічної та дискової підсистем. Особливої уваги заслуговує передовий інтерфейс USB 3.1 Type-C, виведений на інтерфейсну панель.

Однак про все по порядку, а для початку давайте розглянемо докладну технічну специфікацію материнської плати MSI Z97A GAMING 6:

Виробник	MSI
Модель	Z97A GAMING 6 (rev 1.0)
Чіпсет	Intel Z97
Процесорний роз’єм	Socket LGA1150
Підтримувані процесори	Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron четвертого та п’ятого поколінь: Intel Haswell, Intel Haswell Refresh, Intel Devil`s Canyon, Intel Broadwell
Частота використовуваної пам'яті	3300* / 3200* / 3100* / 3000* / 2800* / 2666* / 2600* / 2400* / 2200* / 2133* / 2000* / 1866* / 1600 / 1333 / 1066 МГц (*OC)
Підтримка пам'яті	4 x DDR3 DIMM-слоти з підтримкою до 32 ГБ пам'яті
Слоти розширення	3 x PCI Express 3.0 x16 (x16 / x8+x8 / x8+x4+x4) 4 х PCI Express 2.0 x1
Дискова підсистема	Чіпсет Intel Z97 підтримує: 1 x M.2 (M.2 2242, M.2 2260, M.2 2280) 1 x SATA Express (сумісний з 2 x SATA 6 Гбіт/с) 4 x SATA 6 Гбіт/с (RAID 0, RAID 1, RAID 5, RAID 10)
LAN	1 x Qualcomm Atheros Killer E2205 (10/100/1000 Мбіт/с)
Звукова підсистема	Кодек Realtek ALC1150 7.1-канальний звук S/PDIF Out
Живлення	1 х 24-контактний роз’єм живлення ATX 1 x 8-контактний роз’єм живлення ATX12V
Вентилятори	2 x роз’єми вентиляторів CPU (4-контактні) 3 x роз’єми підключення системних вентиляторів (4-контактні)
Охолодження	Алюмінієві радіатори на елементах підсистеми живлення процесора Алюмінієвий радіатор на чіпсеті
Зовнішні порти I/O	1 x PS/2 Combo 1 x HDMI 1 x D-Sub 1 x DVI-D 1 x LAN (RJ45) 1 x USB 3.1 (Type-C) 2 x USB 3.0 2 x USB 2.0 1 x Optical S/PDIF out 6 x аудіопортів
Внутрішні порти I/O	2 x USB 3.0, кожний з підтримкою підключення двох USB 3.0 2 x USB 2.0, кожний з підтримкою підключення двох USB 2.0 1 х роз’єм TPM 1 x COM 1 x конектор виведення звуку на передню панель 2 x блоки конекторів передньої панелі 1 x джампер для скидання CMOS 1 х діагностичний LED-індикатор 1 x роз’єм Direct audio 1 x перемикач Audio Power 9 х роз’ємів V-Check
BIOS	64 Mбіт Flash ROM UEFI AMI BIOS ACPI 5.0, PnP 1.0a, SM BIOS 2.7, DMI 2.0
Комплектація	посібник користувача брошура з описом гарантії диск із драйверами та утилітами 2 x кабелі SATA 1 х місток NVIDIA SLI 1 x набір MSI M-Connector 1 x дверний хенгер 1 х наклейка MSI GAMING 1 x кабель живлення Direct audio 1 х заглушка інтерфейсної панелі
Форм-фактор, розміри	ATX 305 х 244 мм
Сайт виробника	MSI Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка та комплектація

Материнська плата MSI Z97A GAMING 6 постачається в коробці, виконаній зі щільного картону, який прикрашений якісною та дуже стильною поліграфією в стилі серії MSI GAMING. Більша частина лицьової сторони відведена під логотип ігрової лінійки − стилізоване зображення дракона.

З корисної інформації на лицьовій стороні коробки можна звернути увагу на найменування плати та компанії-виробника, наявність мережевого контролера Qualcomm Atheros Killer E2200, аудіопідсистеми з дизайном Audio Boost 2 і порту USB 3.1 (Type-C).

На звороті коробки, крім схематичного зображення інтерфейсної панелі й коротких технічних характеристик, знаходиться опис ключових особливостей і підтримуваних технологій:

• Qualcomm Atheros Killer E2200 – мережевий контролер, який володіє можливістю автоматично виявляти ігровий трафік і підвищувати його пріоритет щодо низькорівневого системного трафіку, гарантуючи низькі затримки для передачі ігрових даних.
• USB Audio Power – порти USB на інтерфейсній панелі підтримують стабільну подачу напруги 5 В, що буде корисно при підключенні зовнішніх аудіопідсилювачів, позбавлених власного живлення.
• Multi-GPU – материнська плата має підтримку технологій AMD CrossFireX і NVIDIA SLI для об'єднання обчислювальних можливостей кількох відеокарт.
• Audio Boost 2 – звукова підсистема новинки включає до свого складу флагманський кодек Realtek ALC1150, спеціальні аудіоконденсатори компанії Nichicon, два підсилювачі з підтримкою студійних навушників із імпедансом до 600 Ом, а також позолочені аудіовиходи на інтерфейсній панелі та кожух для захисту від електромагнітних наведень. Також відзначимо приємний бонус у вигляді екрануючої смуги з LED-підсвічуванням, що відокремлює частину друкованої плати зі звуковою підсистемою від інших компонентів.
• XSplit – у комплекті з материнською платою постачається код на безкоштовне використання протягом півроку ПЗ XSplit, яке призначене для проведення трансляцій ігрового процесу на Twitch, YouTube, UStream та інших сервісах.
• MSI GAMING APP – фірмове ПЗ, яке дозволяє керувати розгоном системи (включаючи відеокарту), а також перемикатися між різними режимами роботи ПК.
• USB 3.1 (Type-C) – розташований на інтерфейсній панелі порт має пропускну здатність 10 Гбіт/с, що у два рази перевищує показники USB 3.0.

Додатково виділимо технології, опис яких не помістився на упаковці:

• EMI I/O Shielding – заглушка інтерфейсної панелі виконана з високоякісного алюмінію, а також оснащена спеціальним ударопоглинаючим шаром і сталевим покриттям для більшої надійності.

• MSI Military Class 4 – у конструкції новинки використовуються тільки високоякісні компоненти, такі як твердотільні конденсатори Dark CAP зі збільшеним до 10 років терміном служби, дроселі SFC з феритовими осердями та конденсатори Hi-c CAP з танталовим ядром, які відрізняються підвищеною енергоефективністю та компактними розмірами, тому вони не перешкоджають встановленні габаритних систем охолодження процесорів.
• MSI Gaming Device Port – порти USB 2.0 і PS/2 мають збільшений у три рази обсяг золотого покриття, тому мають більшу надійність і зносостійкість. Також вони оптимізовані для маніпуляторів з високою частотою опитування (від 500 до 1000 Гц), завдяки чому знижується час відгуку з 8 до 1 мілісекунди.
• GUARD-PRO − використання високоякісних компонентів, багатошарової друкованої плати й ряду спеціальних мікросхем приводить до підвищеного захисту від вологи, високих температур, електростатичних розрядів і електромагнітних наведень. До того ж технологія MSI ECO POWER у комплекті з фірмовим ПЗ ECO Center дозволяє фізично відключати незадіяні мікросхеми для зменшення рівня споживання енергії.
• OC Genie 4 – функція автоматичного розгону, яка активується натисканням однієї клавіші в комплектному ПЗ.

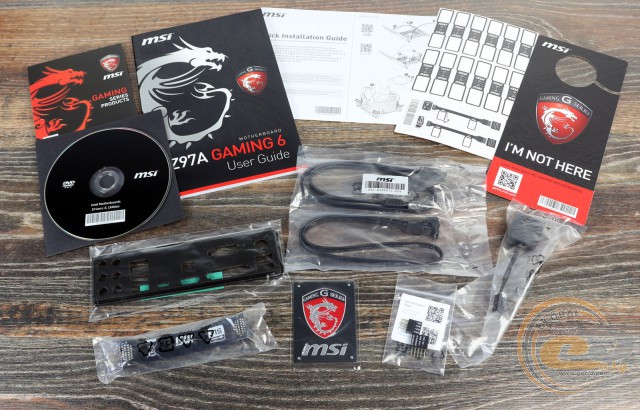

Комплект поставки MSI Z97A GAMING 6, крім стандартної документації й диска із драйверами та утилітами, включає до свого складу:

• два шлейфи SATA;
• місток NVIDIA SLI;
• кабель живлення Direct audio;
• набір M-Connector;
• заглушку інтерфейсної панелі;
• наклейку на системний блок з логотипом серії MSI GAMING;
• картонний хенгер з логотипом серії та написами: «Вибачте, зайнятий грою» і «Мене тут немає».

Дизайн і особливості плати

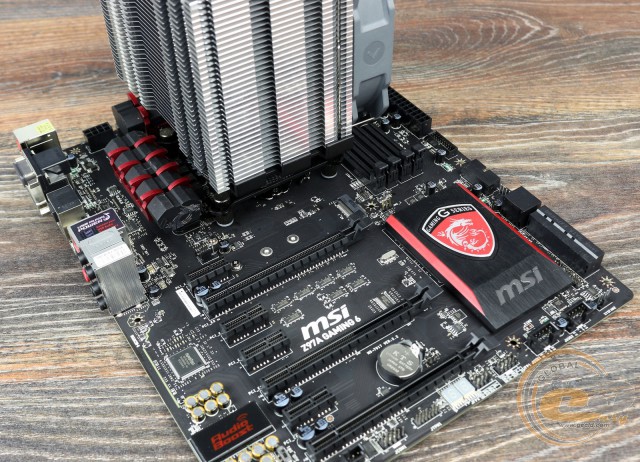

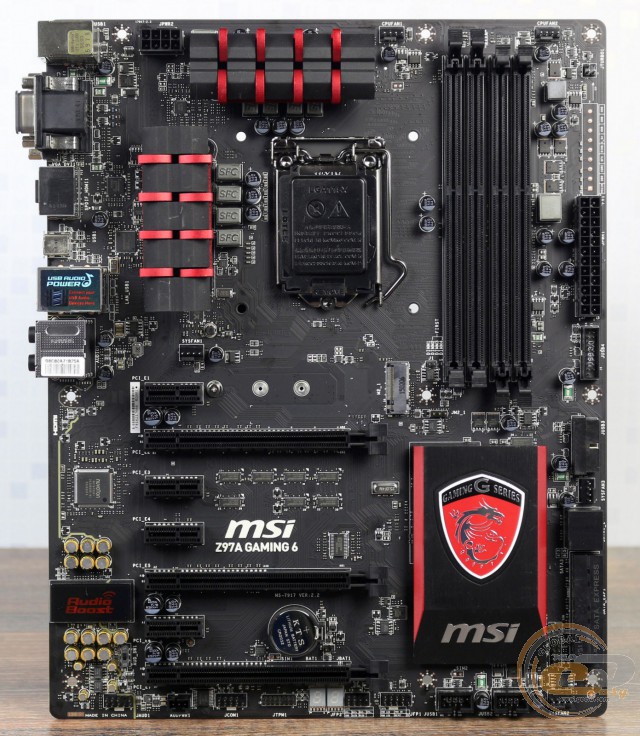

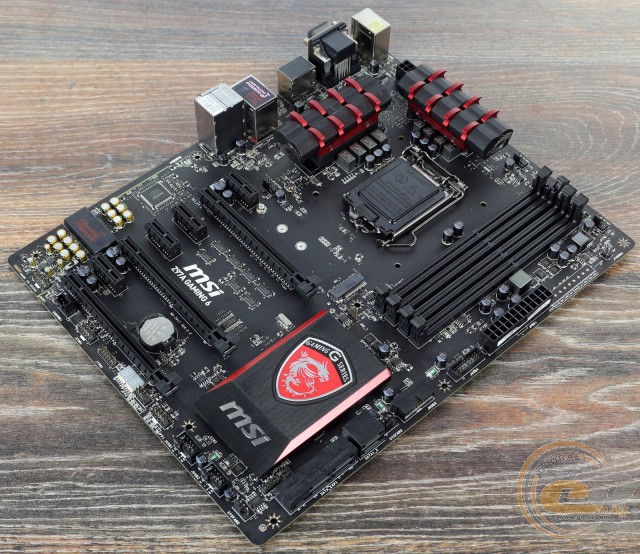

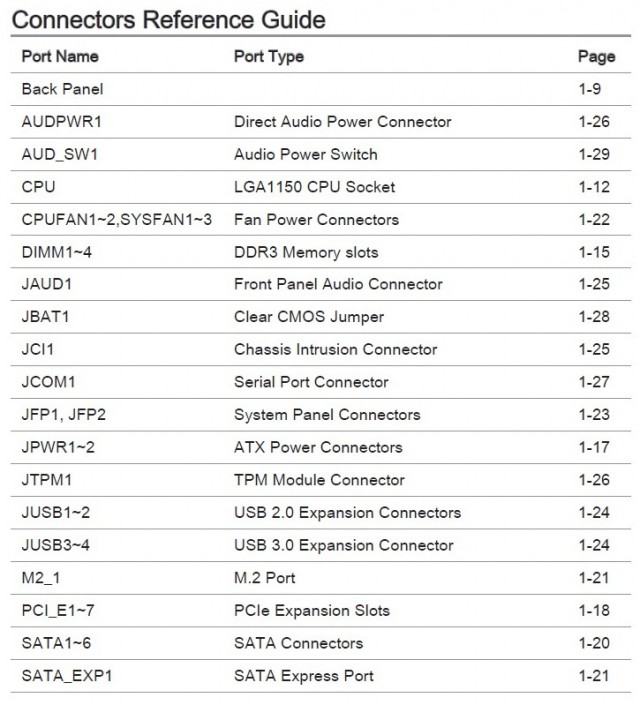

В основі новинки лежить друкована плата чорного кольору формату ATX (305 х 244 мм), строгість якої дещо розведена червоними елементами на радіаторах системи охолодження. Вона з легкістю вмістила на собі доволі велику кількість набортних елементів, дозволивши розмістити їх на оптимальних місцях. Відзначимо, що для більшої зручності складання в комплекті постачається набір M-Connector, який спрощує процес підключення фронтальної панелі. Додатково звертаємо ваша увага на те, що всі порти SATA розташовані паралельно поверхні текстоліту, а виходить, навіть найдовші плати розширення не обмежать до них доступ.

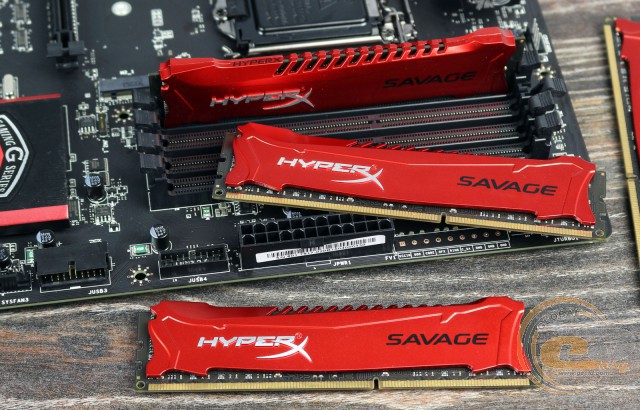

Незважаючи на те, що DIMM-слоти оснащені засувками з обох боків, виробник подбав, щоб встановлена відеокарта не заважала підключенню та відключенню модулів оперативної пам'яті, розмістивши слот PCI Express x16 на достатній віддалі.

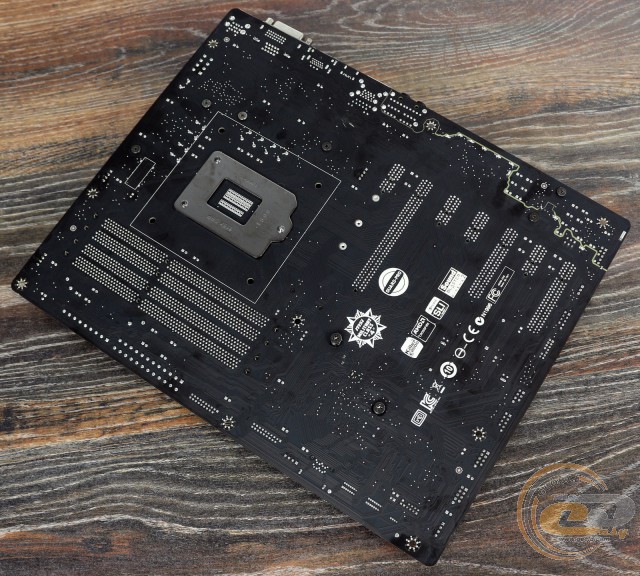

На звороті друкованої плати можна відзначити опорну пластину процесорного роз’єму, а також той факт, що всі три радіатори надійно зафіксовані за допомогою гвинтів, які забезпечують кращу притискну силу, аніж пластикові кліпси.

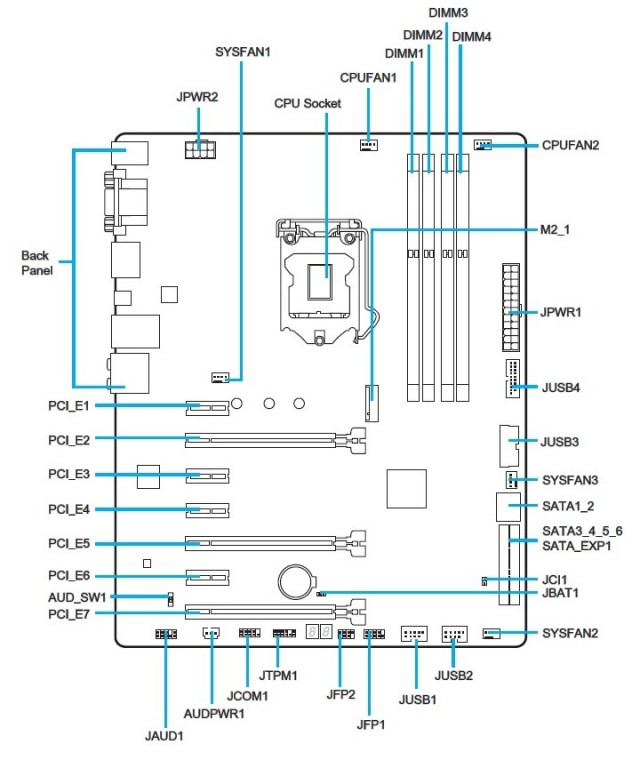

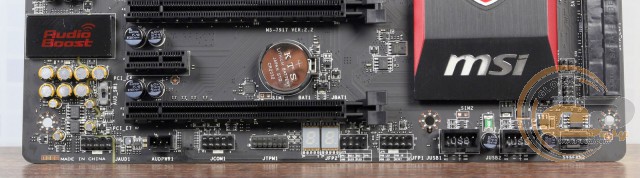

У нижній частині плати розташовані наступні конектори: колодка підключення аудіороз’ємів передньої панелі, порти TPM і COM, індикатор POST-кодів, дві колодки підключення передньої панелі, роз’єм для підключення системного вентилятора, а також дві колодки для підключення інтерфейсів USB 2.0. Усього на MSI Z97A GAMING 6 силами чіпсету реалізована підтримка шести портів USB 2.0: чотирьох внутрішніх та двох на інтерфейсній панелі. Окремо відзначимо роз’єм Audio Power, призначений для підключення комплектного кабелю Direct audio, який використовується для безпосередньої подачі живлення на звукову підсистему. Також присутній відповідний перемикач між стандартним режимом живлення та Direct audio power.

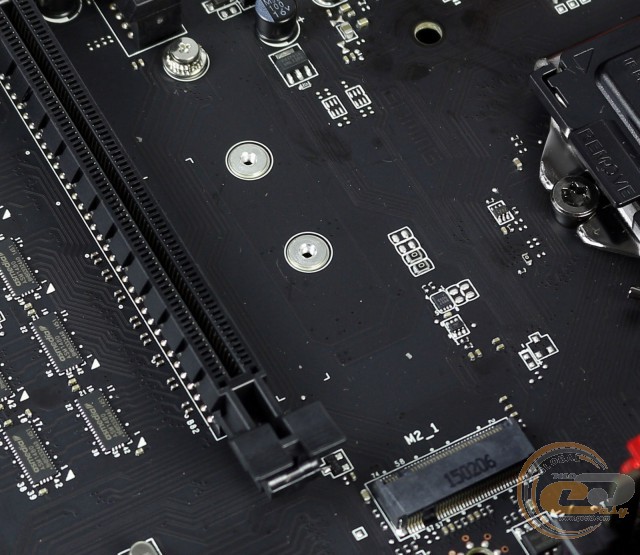

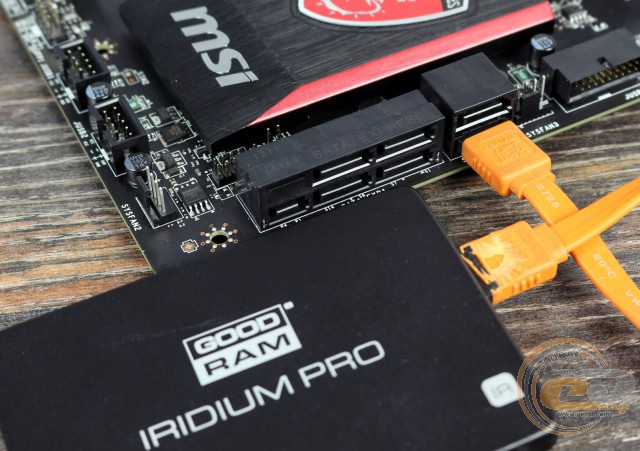

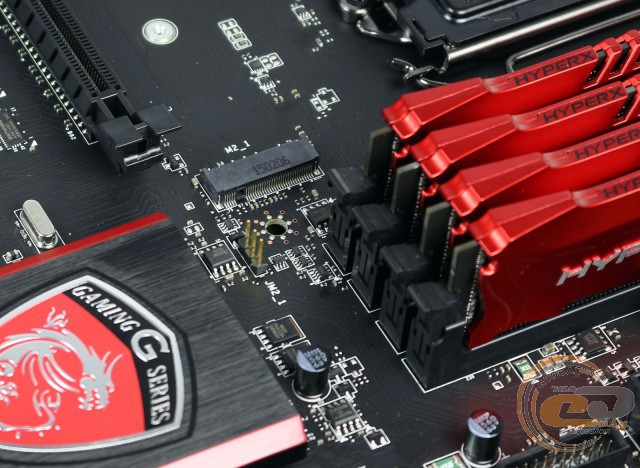

Можливості організації дискової підсистеми представлені роз’ємом M.2 (підтримуються SSD-накопичувачі форматів M.2 2242, 2260 і 2280), чотирма портами SATA 6 Гбіт/с, а також одним SATA Express, який сумісний із двома SATA 6 Гбіт/с. Присутня підтримка масивів SATA RAID 0, RAID 1, RAID 5 і RAID 10.

У зв'язку з нестачею вільних чіпсетних ліній, роз’єм M.2 ділить пропускну здатність із двома портами SATA 6 Гбіт/с (на схемі «SATA5_6»). Тому у випадку підключення M.2-накопичувача дані інтерфейси будуть недоступні.

Права сторона системної плати MSI Z97A GAMING 6 примітна групою роз’ємів для підключення мультиметра та чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR3, яка може працювати у двоканальному режимі. Для його реалізації модулі необхідно встановлювати або в перший і третій, або в другий і четвертий слоти. Підтримуються планки, які працюють на частотах від 1066 до 1600 МГц у номінальному режимі та до 3300 МГц при розгоні. Максимальний обсяг пам'яті може досягати 32 ГБ, чого повинно бути достатньо практично для будь-яких поставлених завдань.

Також на правій стороні знаходяться дві колодки для підключення виносних панелей з портами USB 3.0. Усього на новинці силами чіпсету реалізована підтримка шести портів USB 3.0: чотирьох внутрішніх та двох на інтерфейсній панелі.

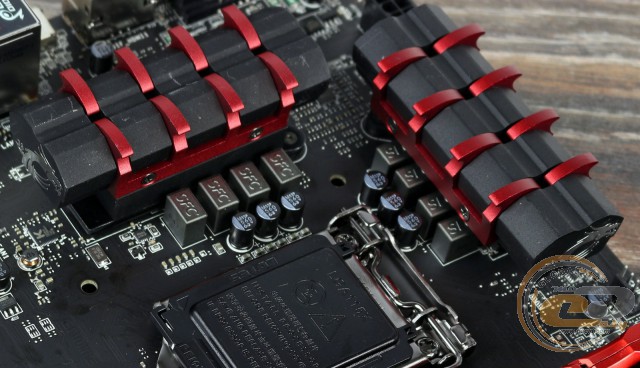

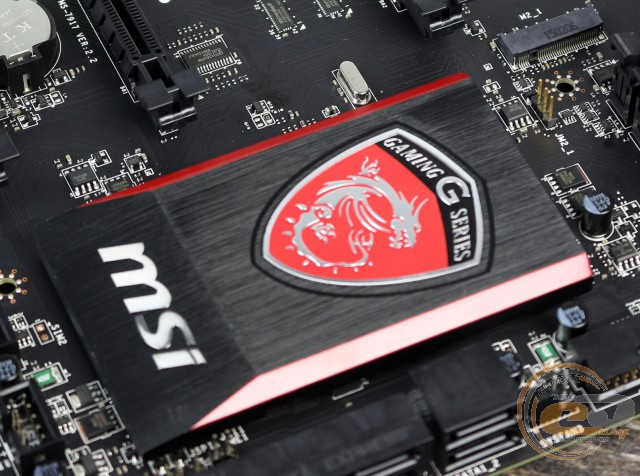

Система охолодження розглянутої новинки складається із трьох основних алюмінієвих радіаторів: один здійснює відведення тепла від чіпсету Intel Z97, у той час як два інші накривають елементи підсистеми живлення процесора. У процесі тестування були зафіксовані наступні температурні показники:

• радіатор охолодження чіпсету – 33°C (при розгоні не змінилася);
• верхній радіатор охолодження елементів підсистеми живлення процесора – 43,6°C (при розгоні − 45,0°C);
• нижній радіатор охолодження елементів підсистеми живлення процесора – 44,1°C (при розгоні − 47,9°C);
• дроселі підсистеми живлення – 49,1°C (при розгоні − 50,2°C).

Як бачимо, встановлена система охолодження відрізняється високою ефективністю, створюючи тим самим необхідний заділ для розгону системи.

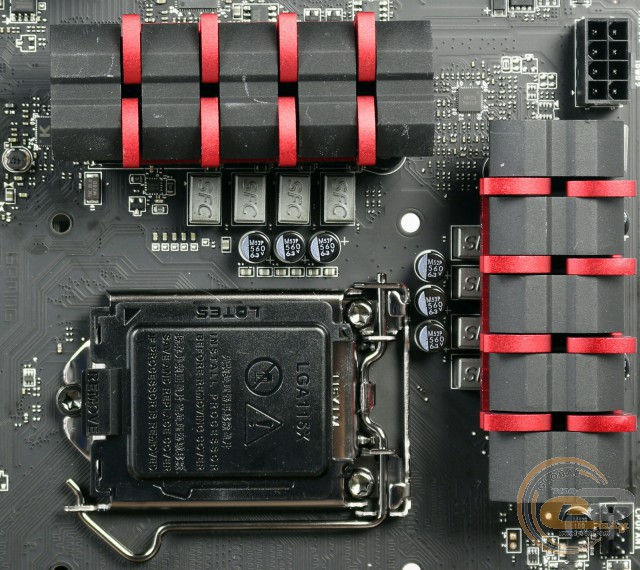

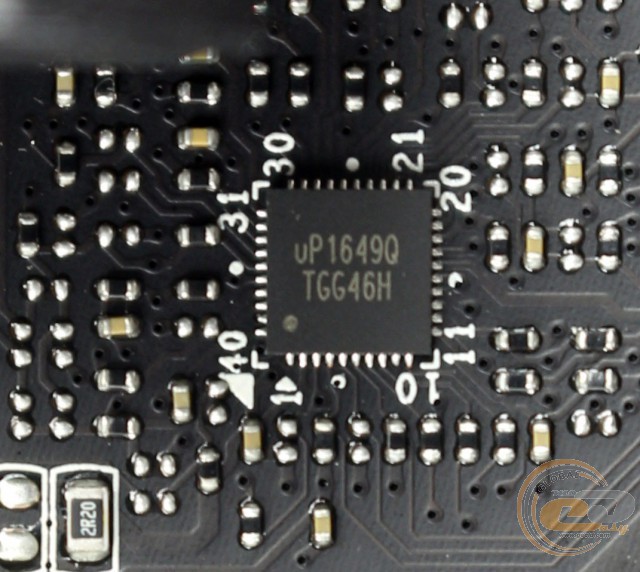

Живлення процесора здійснюється за посиленою 8-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач оснований на ШІМ-контролері uP1649Q. Елементна база новинки набрана за допомогою високоякісних комплектуючих, відповідних до фірмового дизайну Military Class 4 і сертифікованих за військовим стандартом MIL-STD-810G. До її складу ввійшли твердотільні конденсатори Dark CAP, дроселі SFC і конденсатори Hi-c CAP. Для подачі необхідної напруги живлення призначені основний 24-контактний і додатковий 8-контактний роз’єми.

Для розширення функціональності MSI Z97A GAMING 6 у розпорядженні в користувача є сім слотів:

1. PCI Express 2.0 x1;
2. PCI Express 3.0 x16 (у режимі х16 або х8);
3. PCI Express 2.0 x1;
4. PCI Express 2.0 x1;
5. PCI Express 3.0 x16 (у режимі х8 або х4);
6. PCI Express 2.0 x1;
7. PCI Express 3.0 x16 (у режимі х4).

Як бачимо, для організації графічної підсистеми присутні три слоти PCI Express x16, підключені до процесора. Відповідно, вони використовують усі доступні шістнадцять ліній стандарту PCI Express 3.0. Залежно від кількості встановлених відеокарт, ви одержите одну з наступних схем: х16 / х8+х8 / х8+х4+х4. Нагадаємо, що останній варіант підтримується тільки у випадку встановлення графічних прискорювачів на основі GPU компанії AMD, оскільки NVIDIA не підтримує схеми із пропускною здатністю х4.

Окремо відзначимо, що у вас без проблем вийде встановити дві відеокарти із трьохслотовою системою охолодження. При цьому у вільному доступі усе ще залишиться один роз’єм PCI Express 2.0 x1.

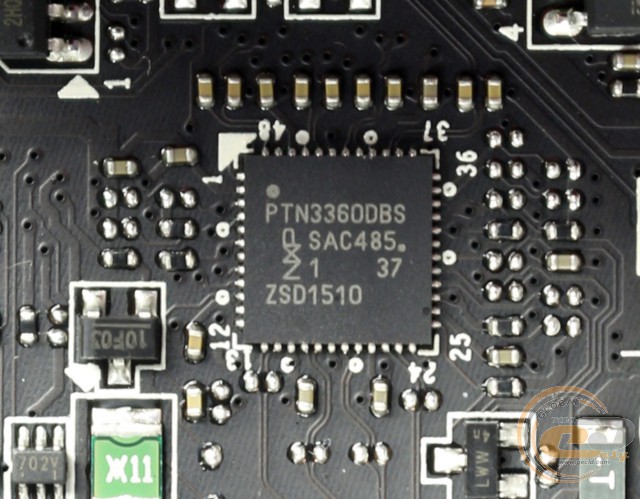

Якщо ж ви вирішили скористатися можливостями інтегрованого в CPU графічного ядра, то у вашому розпорядженні три відеовиходи: HDMI, D-Sub і DVI-D, перемикання між якими здійснюється силами мікросхеми PTN3360DBS.

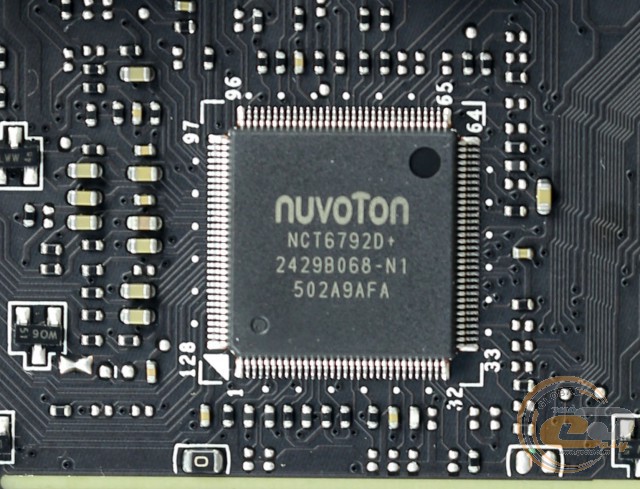

Можливості Multi I/O реалізовані за допомогою мікросхеми NUVOTON NCT6792D, яка керує роботою системних вентиляторів, портом PS/2, а також забезпечує моніторинг.

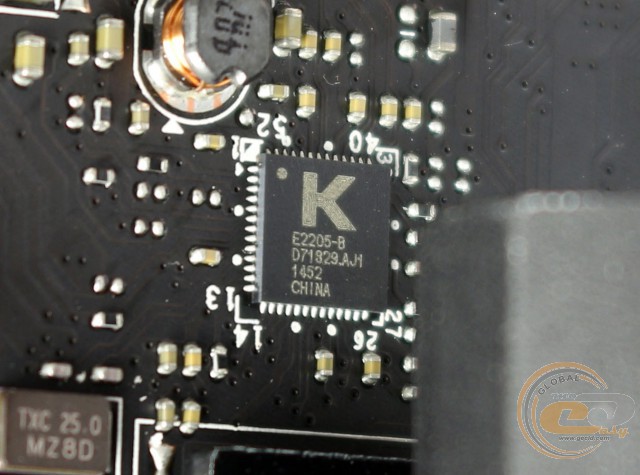

Для підтримки мережевих з'єднань служить гігабітний LAN-контролер Qualcomm Atheros Killer E2205, який володіє рядом апаратних і програмних переваг для пріоритизації ігрового та мультимедійного трафіку.

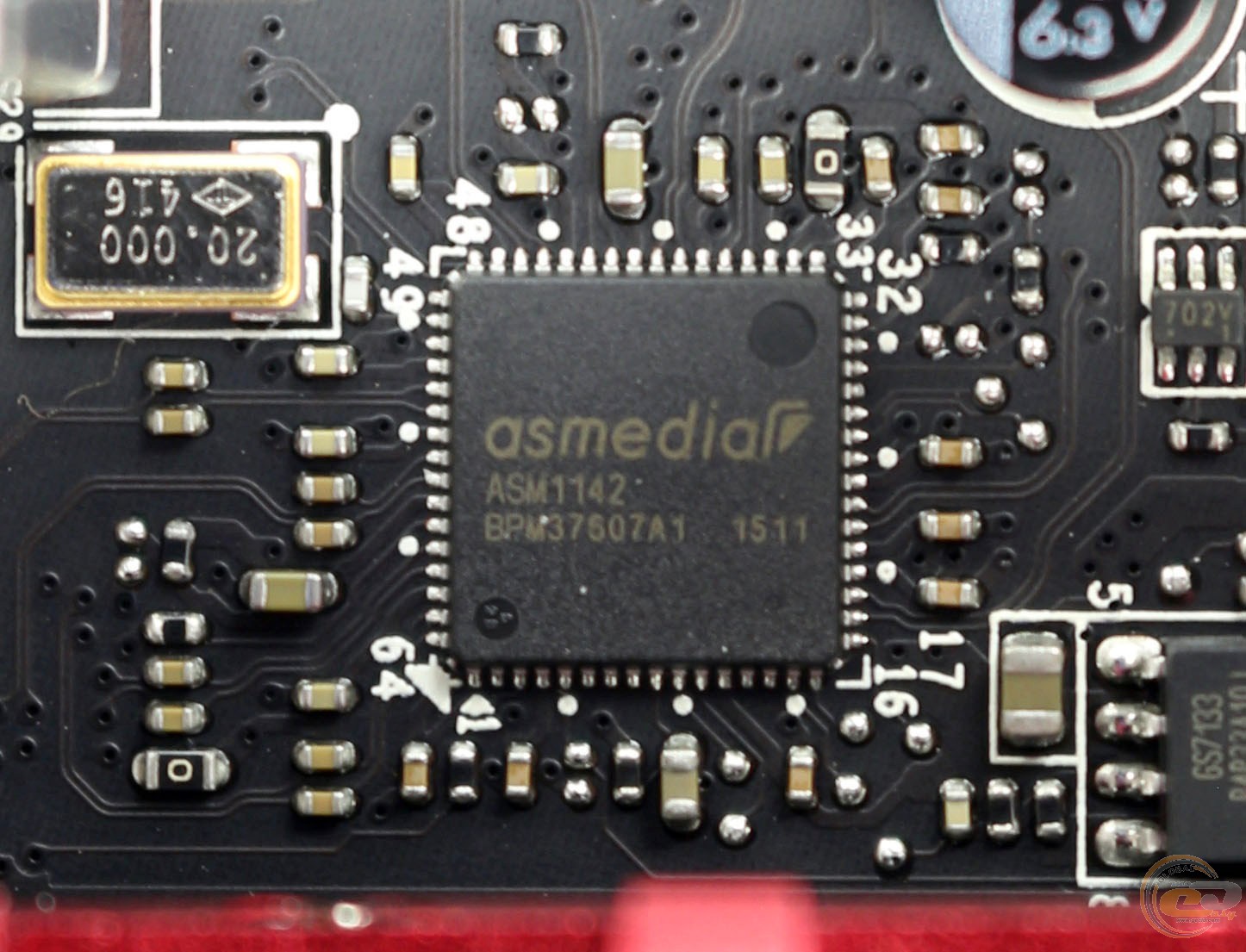

Коректна робота порту USB 3.1 (Type-C) на інтерфейсній панелі забезпечена силами мікросхеми ASMedia ASM1142.

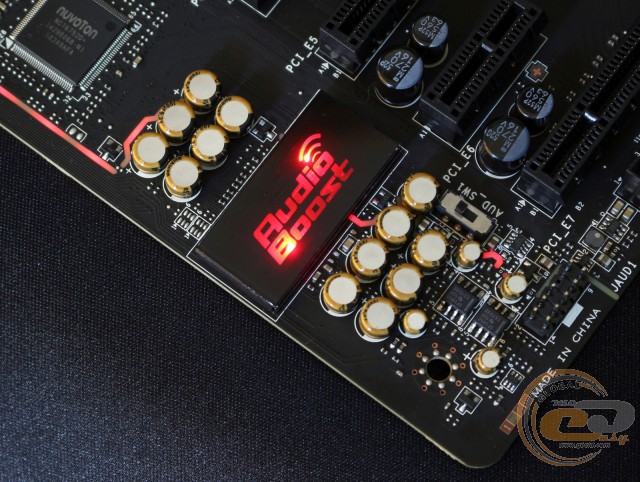

Звукова підсистема MSI Z97A GAMING 6 являє собою досить цікаву конструкцію під назвою «MSI Audio Boost 2». Вона основана на флагманському 7.1-канальному HDA-кодеку Realtek ALC1150, який підтримує аудіосистеми форматів 2/4/5.1/7.1. Він функціонує в парі з двома підсилювачами TI OP1652, здатними підтримати роботу навушників з імпедансом до 600 Ом. Також використовуються високоякісні аудіоконденсатори компанії Nichicon, технологія прямого живлення аудіотракту (MSI Direct Audio Power), позолочені аудіороз’єми та технологія екранування для захисту від електромагнітних перешкод. Програмне доведення якості звуку до необхідного рівня здійснює ПЗ Creative Sound Blaster Cinema 2.

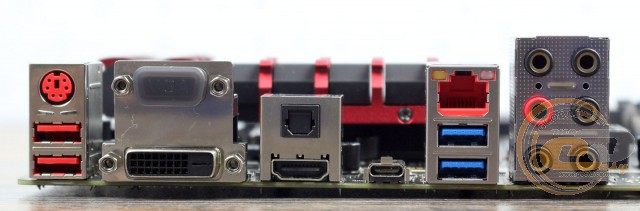

На інтерфейсну панель материнської плати MSI Z97A GAMING 6 виведені наступні порти:

• 1 x HDMI;
• 1 x DVI-D;
• 1 x D-Sub;
• 1 x LAN (RJ45);
• 1 x USB 3.1 (Type-C);
• 2 x USB 3.0;
• 2 x USB 2.0;
• 1 x Optical S/PDIF out;
• 6 x аудіопортів;
• 1 x PS/2 Combo.

Подібне компонування можна сміливо назвати відмінним, оскільки воно включає до свого складу велику кількість портів USB (в тому числі передовий USB 3.1 Type-C), три відеовиходи, шість позолочених аудіороз’ємів для зручного підключення багатоканальної акустики, а також підтримку портів MSI Gaming Device Port для підключення ігрових мишок або клавіатур.

Материнська плата MSI Z97A GAMING 6 оснащена п'ятьма роз’ємами для підключення вентиляторів: два служать для живлення вертушок системи охолодження процесора, а три інші призначені для підключення системних пропелерів. Усі роз’єми відповідно до сучасних вимог 4-контактні, що дозволить керувати частотою обертання підключених вентиляторів ШІМ-методом.

UEFI BIOS

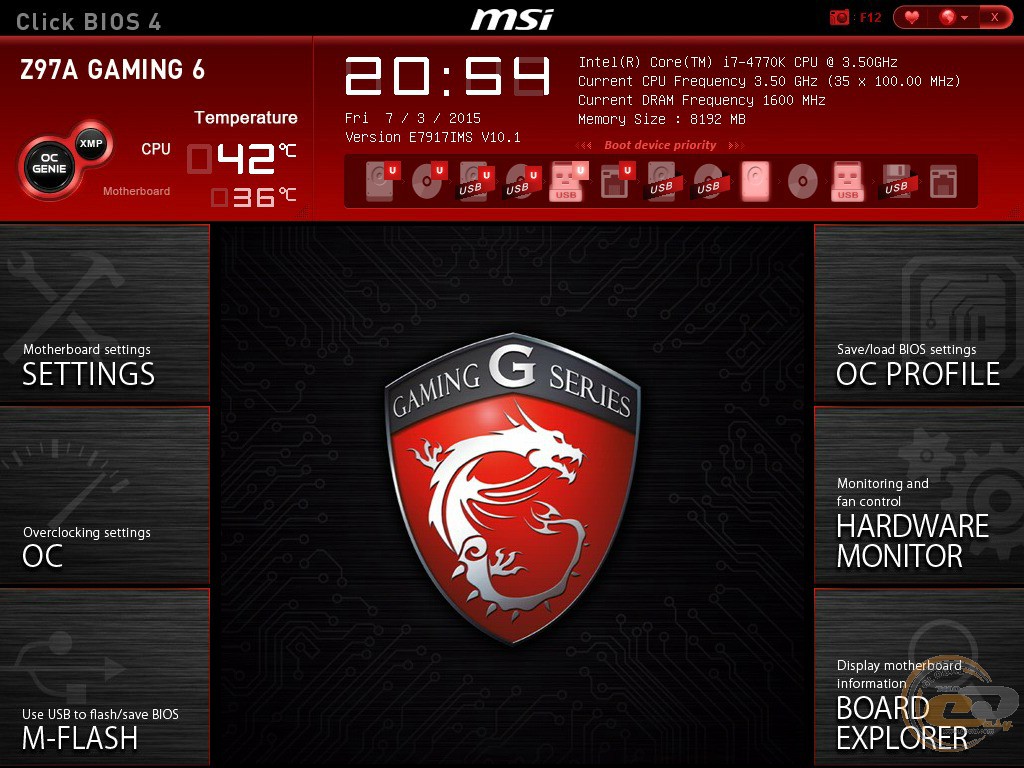

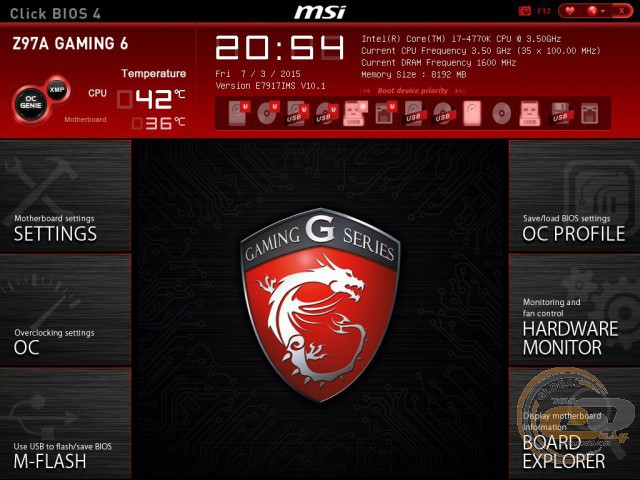

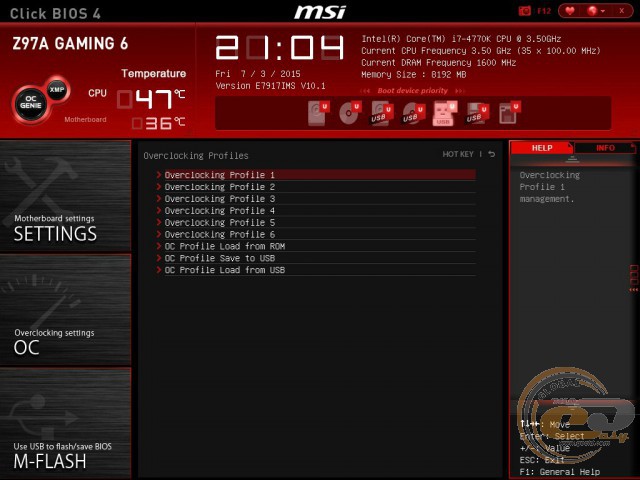

У тестованій моделі використовується фірмовий попередній завантажувач ClickBIOS 4, оснований на інтерфейсі UEFI. Він відрізняється привабливим графічним інтерфейсом і зручністю процесу внесення змін у налаштування.

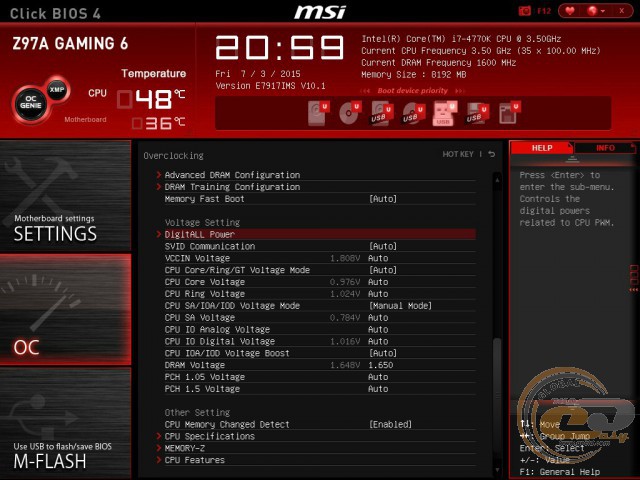

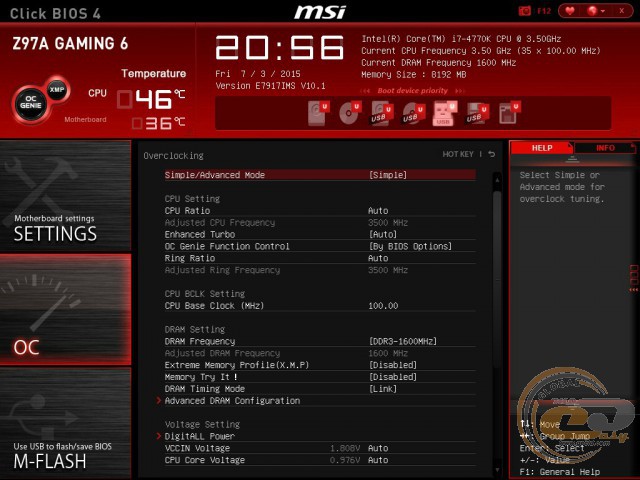

Опції, необхідні для тонкого конфігурування системи, згруповані в розділі «OC».

При необхідності в ньому можна одержати доступ до регулювання напруг на різних компонентах.

Як бачимо, підтримується збереження користувацьких налаштувань BIOS у шести різних профілях, а також присутня можливість завантаження необхідного профілю з USB-накопичувача.

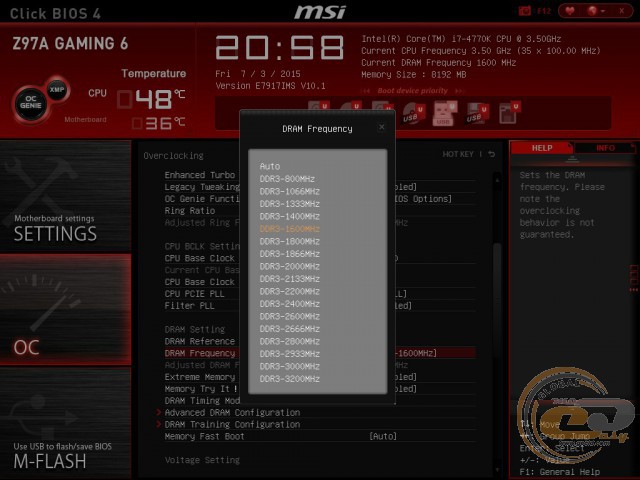

Частота оперативної пам'яті може бути змінена в межах від 800 до 3200 МГц.

А при необхідності можна одержати доступ до регулювань затримок пам'яті.

Налаштування, необхідні для оптимізації системи, зведені в таблицю:

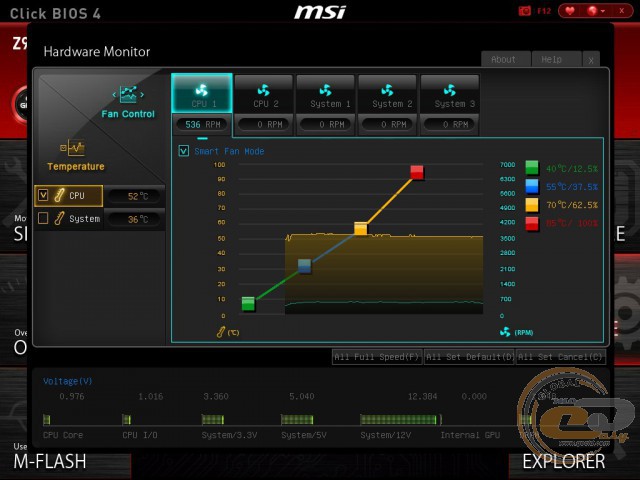

У розділі «Hardware Monitor» відкривається доступ до спостереження за системною температурою, температурою процесора та швидкістю обертання встановлених вентиляторів. Тут же можна задавати вручну необхідну частоту обертання лопатей вертушок. Додатково можна стежити за напругою на ядрі процесора, графічному ядрі, модулях пам'яті та на лініях живлення +12В, +5В і +3,3В.

Окремо варто відзначити можливість зняття скріншотів у BIOS і підтримку російської мови.

Можливості розгону

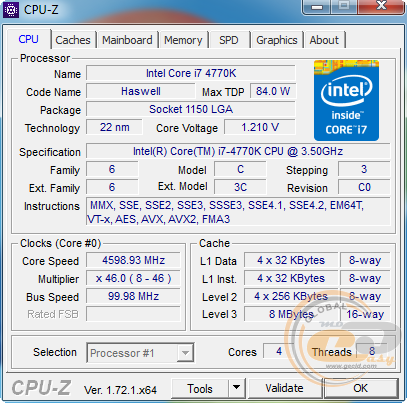

За підсумками ручного розгону процесора Intel Core i7-4770K, шляхом збільшення множника до «х46» і напруги до 1,210 В, його стабільна робоча частота склала 4600 МГц, що є хорошим результатом для якісної материнської плати.

При встановленні параметра CPU Vcore у режим «Auto» система автоматично підбирає необхідну напругу залежно від обраного процесорного множника для більш стабільної роботи ЦП на підвищених частотах. У цьому випадку вона піднялася лише до 1,156 В, чого явно буде мало для стабільної роботи системи на такій частоті CPU.

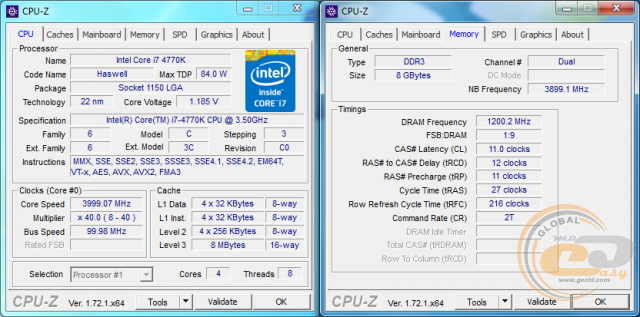

Скориставшись фірмовою функцією автоматичного розгону OC Genie 4, ми одержали значення частоти роботи нашого тестового процесора рівне 4000 МГц при напрузі 1,185 В. При цьому оперативна пам'ять запрацювала на швидкості DDR3-2400 МГц.

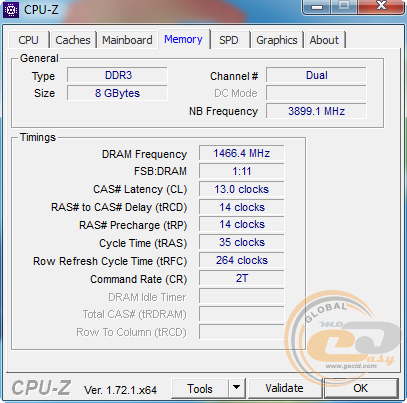

Тестові модулі оперативної пам'яті з максимальною номінальною робочою частотою 2400 МГц були успішно розігнані до швидкості DDR3-2932 МГц.

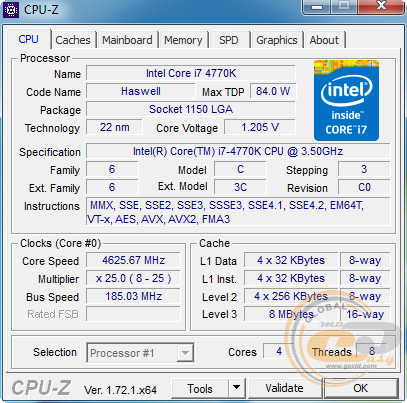

Ручне збільшення частоти системної шини дозволило досягнути рівня 185,03 МГц, що є хорошим показником.

Тестування

Для перевірки можливостей материнської плати MSI Z97A GAMING 6 використовувалося наступне обладнання:

Результати тестів

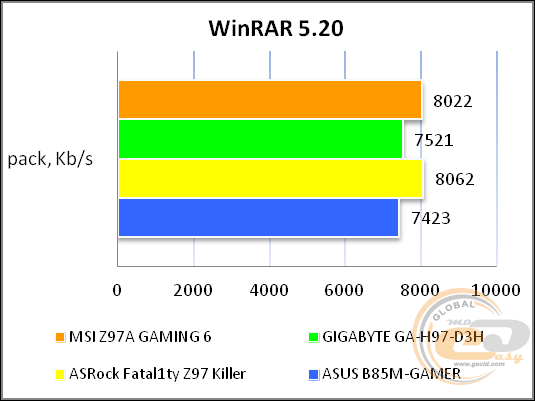

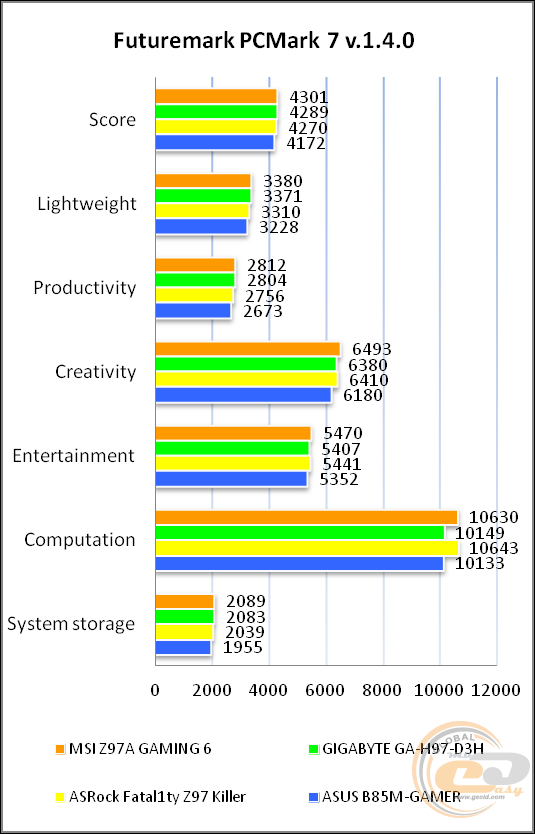

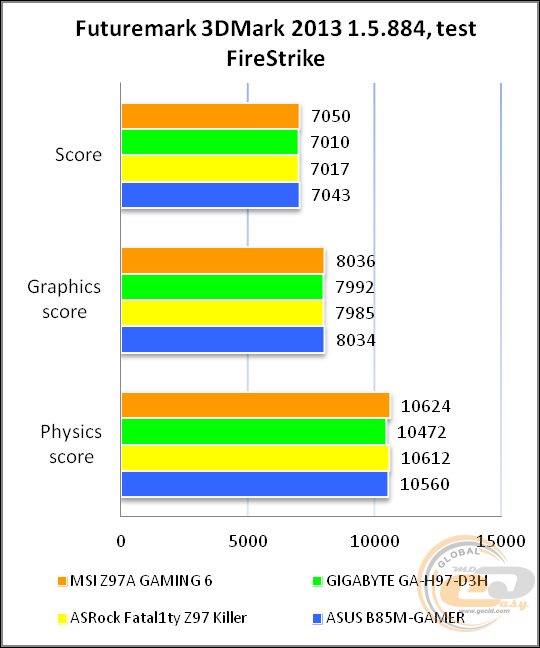

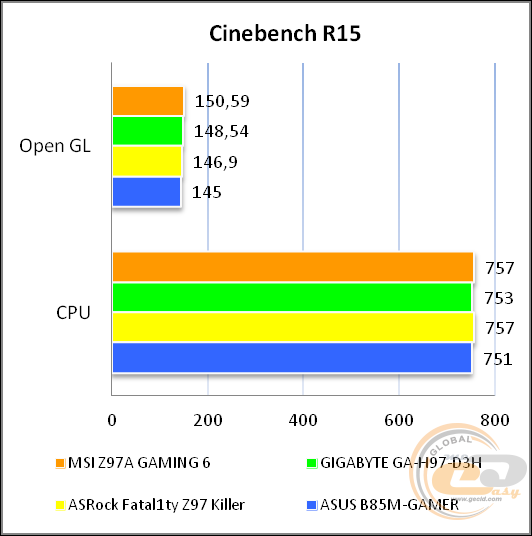

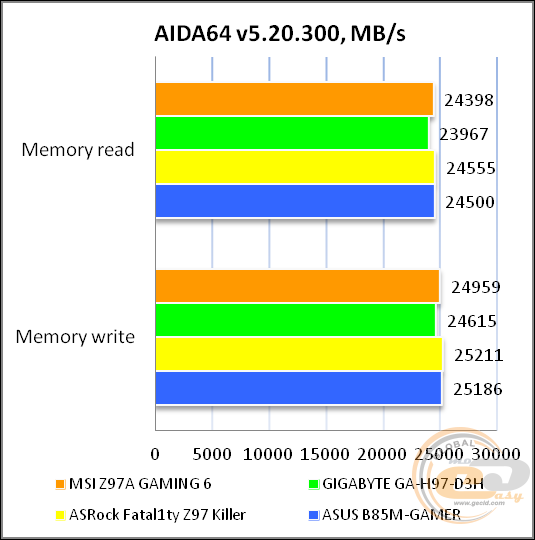

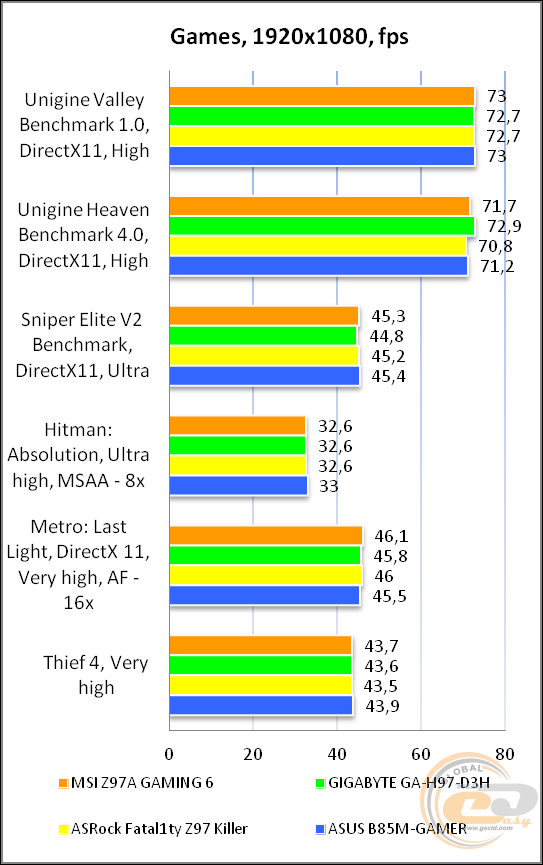

У процесі тестування MSI Z97A GAMING 6 показала продуктивність на рівні з конкурентами, що говорить нам про якісне виконання плати, добір ефективних компонентів і хорошу оптимізацію налаштувань BIOS.

Тестування звукового тракту на основі кодека Realtek ALC1150

Звіт про тестування в RightMark Audio Analyzer

16-bit, 44,1 kHz

Режим роботи 24-bit, 192 kHz

За традицією відзначимо відмінну якість аудіо, забезпечуваного фірмовою звуковою підсистемою Audio Boost 2 із флагманським аудіокодеком Realtek ALC1150. Для поціновувачів же безкомпромісного звуку присутня можливість встановити дискретну аудіоплату з інтерфейсом PCI Express.

Висновки

Материнська плата MSI Z97A GAMING 6 у процесі тестування показала себе дуже цікавим рішенням для складання ігрових систем середнього та високого рівня. Серед основних її переваг можна відзначити посилену 8-фазну підсистему живлення, якісну елементну базу MSI Military Class 4, хороше компонування інтерфейсної панелі та приємний дизайн. Звичайно ж, не варто забувати про наявність інтерфейсів M.2 і SATA Express для підключення високошвидкісних накопичувачів із пропускною здатністю до 10 Гбіт/с. Окремо виділимо підтримку передового інтерфейсу USB 3.1 (Type-C), відмінну звукову підсистему з дизайном MSI Audio Boost 2 і висококласний мережевий контролер Qualcomm Atheros Killer E2205.

Що ж стосується особливостей, то єдиним гідним згадування нюансом є обмеження одночасного використання інтерфейсу M.2 (NGFF) і двох портів SATA 6 Гбіт/с.

У підсумку материнська плата MSI Z97A GAMING 6 стане відмінною покупкою для складання ігрового ПК із однією або двома відеокартами.

Переваги:

• поліпшена елементна база для більш надійної та стабільної роботи материнської плати (Military Class 4);
• заявлена підтримка модулів оперативної пам'яті стандарту DDR3-3300 МГц;
• високоякісна аудіопідсистема з дизайном MSI Audio Boost 2;
• мережевий контролер Qualcomm Atheros Killer E2205;
• відмінне компонування інтерфейсної панелі;
• підтримка інтерфейсу USB 3.1 (Type-C);
• зручний і багатофункціональний BIOS;
• функція автоматичного розгону OC Genie 4;
• хороший комплект поставки;
• підтримка технології Direct Audio Power;
• підтримка ряду корисних фірмових технологій і утиліт.

Особливості:

• обмеження одночасного використання інтерфейсу M.2 і двох портів SATA 6 Гбіт/с.

Автор: Костянтин Шорохов
Переклад: Олесь Пахолок

Висловлюємо подяку компанії MTI, офіційному дистриб’ютору продукції MSI, за надану для тестування материнську плату.

Висловлюємо подяку компаніям AMD, Intel, Philips, SeaSonic і TwinMOS Technologies за надане для тестового стенду обладнання.
