Огляд і тестування материнської плати MSI Z87-G43

16-08-2013

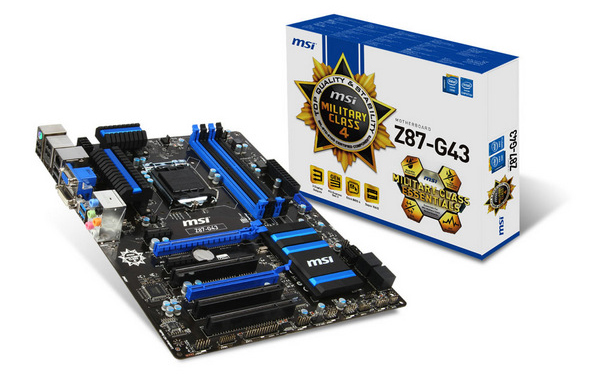

Після знайомства із флагманськими рішеннями серій MSI GAMING і MSI POWER настала черга звернути вашу увагу на інші, більш доступні покупцю, материнські плати. Саме такою моделлю є MSI Z87-G43, яка в теорії пропонує відмінне співвідношення ціни та можливостей, а для того щоб з'ясувати, чи так це насправді, пропонуємо перейти безпосередньо до її огляду.



MSI Z87-G43



Специфікація материнської плати MSI Z87-G43:

Виробник

MSI

Модель

Z87-G43 (rev 1.0)

Чіпсет

Intel Z87 Express

Процесорний роз’єм

Socket LGA1150

Підтримувані процесори

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron четвертого покоління

Використовувана пам'ять

1066 / 1333 / 1600 / 1866* / 2000* / 2133* / 2200* / 2400* / 2600* / 2666* / 2800* / 3000*

(*OC)

Підтримка пам'яті

4 x 1,5V DDR3 DIMM слоти з підтримкою до 32 ГБ пам'яті

Слоти розширення

1 x PCI Express 3.0 x16 (CPU)

1 x PCI Express 2.0 x16 (PCH)

х16

x16+х4

2 x PCI Express 2.0 x1

3 x PCI

Дискова підсистема

Чіпсет Intel Z87 Express підтримує:

6 x SATA 6 Гбіт/с портів з підтримкою 6 пристроїв SATA 6 Гбіт/с

Підтримка RAID 0, 1, 5, 10

LAN

1 x Realtek RTL8111E (10/100/1000 Мб/с)

Звукова підсистема

Кодек Realtek ALC892

7.1-канальний звук

Живлення

24-контактний роз’єм живлення ATX

8-контактний ATX12V роз’єм живлення

Вентилятори

2 x роз’єми вентилятора CPU (4-пін)

3 x роз’єми підключення системних вентиляторів (4-пін)

Охолодження

Алюмінієві радіатори на MOSFET

Алюмінієвий радіатор на чіпсеті

Зовнішні порти I/O

1 x HDMI

1 x DVI-D

1 x D-Sub
1 x PS/2 порт для клавіатури або мишки

1 x LAN (RJ45)

2 x USB 3.0

6 x USB 2.0

6 x аудіопортів

Внутрішні порти I/O

1 x USB 3.0 з підтримкою підключення двох USB 3.0 (19-пін)

2 x USB 2.0, кожний з підтримкою підключення двох USB 2.0

6 x портів SATA 6 Гбіт/с

1 x конектор виведення звуку на передню панель

1 x блок конекторів передньої панелі

1 x джампер для скидання CMOS

1 х COM

1 x LPT

1 x TPM

BIOS

UEFI BIOS

Комплектація

посібник користувача;

брошура з описом гарантії;

диск із драйверами та утилітами;

2 x кабелі SATA;

1 х заглушка інтерфейсної панелі.

Форм-фактор,

розміри, мм

ATX

305 х 244

Сайт виробника

MSI
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки.



Все цены на MSI+Z87-G43

Упаковка та комплектація



MSI Z87-G43



У руки щасливому покупцю MSI Z87-G43 потрапить у коробці стандартних розмірів, виконаній зі щільного картону. Що ж стосується оформлення та поліграфії, то все зроблено дуже якісно і разом з тим стримано. Переважаюче в оформленні поєднання білого та синього кольорів справляє приємне враження та привертає увагу покупця.

Крім найменування компанії виробника та моделі пристрою, на себе звертає увагу логотип фірмової концепції Military Class 4, наявність якого говорить нам про те, що її елементна база містить у собі твердотільні конденсатори з підвищеним терміном служби та дроселі SFC з феритовим осердям, сертифіковані за військовим стандартом MIL-STD-810G.

Також відзначимо наявність наступних технологій:

  • 3 Display Outputs – материнська плата обладнана трьома відеовиходами та підтримує одночасне підключення трьох дисплеїв для більш комфортної роботи.
  • PCI Express Gen 3 – один із двох слотів розширення PCI Express x16 відповідає специфікації PCI Express 3.0 і має пропускну здатність до 32 ГБ/с.
  • Click BIOS 4 – BIOS материнської плати виконана відповідно до сучасних вимог і має приємний графічний інтерфейс із можливістю керування за допомогою мишки.
  • Super RAID – фірмовий додаток MSI Super RAID дозволить легко налаштувати коректну роботу технологій Intel Rapid Start, Intel Smart Response і Intel Smart Connect для підвищення продуктивності й ефективності роботи системи в цілому.
  • Military Class Essentials - модель MSI Z87-G43 має підвищений рівень захисту внутрішніх компонентів від вологості, підвищеної температури, електростатичного розряду й електромагнітних перешкод у колах живлення. Усе перераховане вище досягається за допомогою вдосконаленої структури друкованої плати, наявності додаткових запобіжників і фільтрів, а також твердотільних конденсаторів, сертифікованих за військовим стандартом MIL-STD-810G.



MSI Z87-G43



На звороті коробки виробник помістив коротку специфікацію материнської плати, схематичне зображення інтерфейсної панелі, кілька логотипів підтримуваних технологій, а також більш докладно описав переваги новинки, які вказані на лицьовій стороні упаковки.



MSI Z87-G43

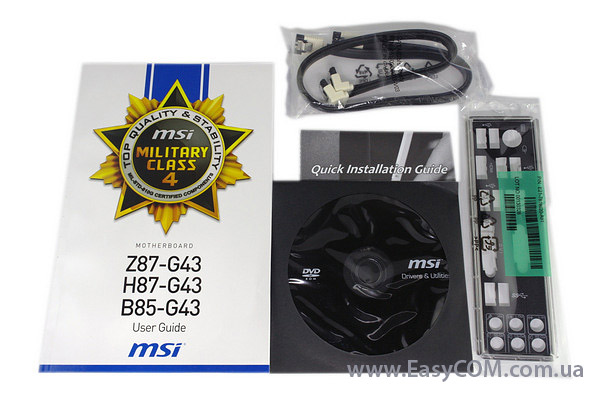

Комплект поставки містить у собі тільки найнеобхідніше для складання та налаштування ПК, а саме: диск із драйверами та утилітами, два кабелі SATA і заглушку інтерфейсної панелі.

Дизайн і особливості плати



MSI Z87-G43

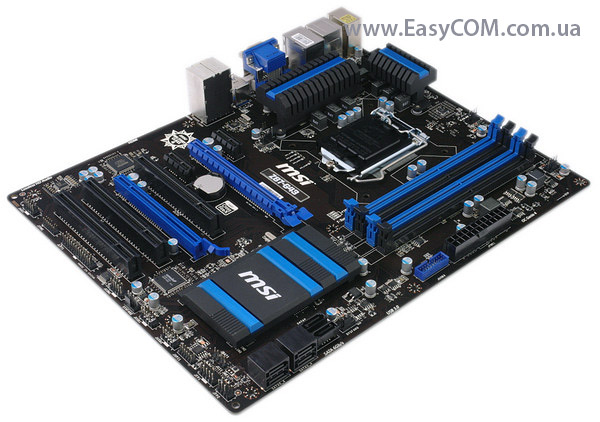

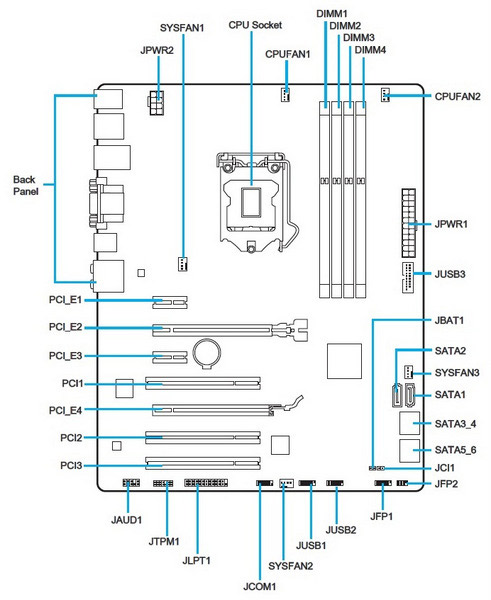

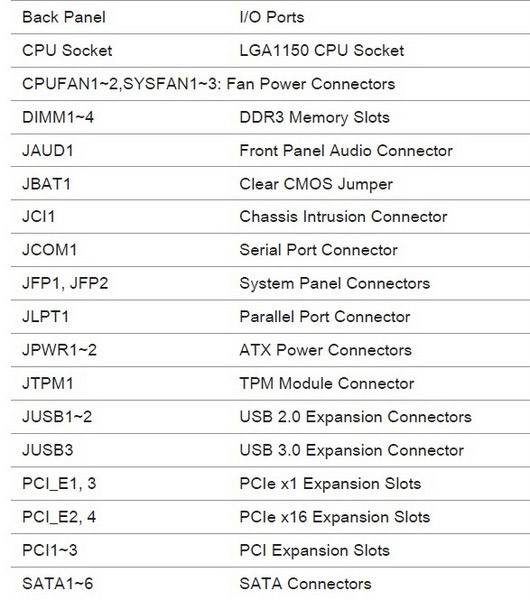

Модель MSI Z87-G43 виконана на текстоліті темно-коричневого кольору у форматі ATX. Навіть при швидкому погляді на пристрій в ньому дуже легко розпізнати рішення від компанії MSI, завдяки звичній формі радіаторів і комбінації темно-синього та чорного кольорів в оформленні портів і слотів розширення. Що ж стосується компонування набортних елементів, то єдиним спірним моментом є рішення інженерів розташувати два із шести портів SATA перпендикулярно текстоліту, що, з одного боку, не привносить ніяких особливих незручностей, але з іншого боку – виглядає не зовсім логічно. У підсумку, MSI Z87-G43 являє собою строгу материнську плату з дуже зручним розташуванням основних елементів, що дозволить вам уникнути яких-небудь труднощів при складанні та подальшій експлуатації ПК.



MSI Z87-G43

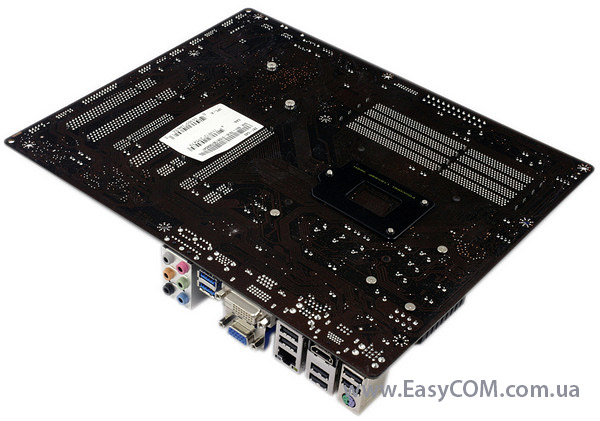

На звороті текстоліту увагу привертають лише опорна пластина процесорного роз’єму та кріпильні гвинти трьох радіаторів.



MSI Z87-G43

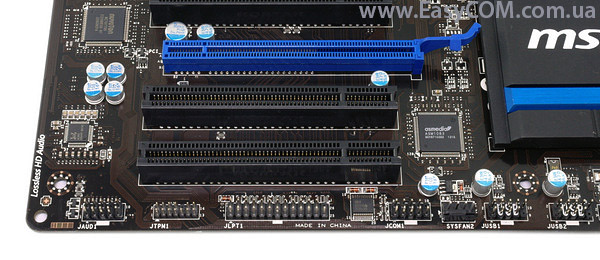

У нижній частині плати MSI Z87-G43 розташовані наступні роз’єми: колодка аудіороз’ємів передньої панелі, порти COM, TPM і LPT і роз’єм для підключення системного вентилятора. Також тут розташовані дві колодки для підключення інтерфейсів USB 2.0. Усього на платі реалізована підтримка десяти портів USB 2.0: чотирьох внутрішніх та шести на інтерфейсній панелі. Робота всіх десяти інтерфейсів забезпечується силами чіпсету.



MSI Z87-G43

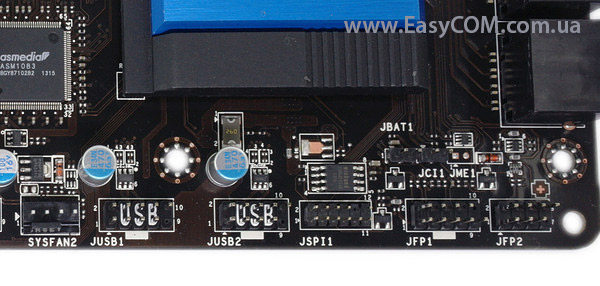

Ближче до правого кута текстоліту знаходяться колодки підключення фронтальної панелі та роз’єм JSPI1, призначений для приєднання програматора та оновлення або відновлення мікросхеми із прошиванням BIOS. Також над ними розташований джампер для скидання CMOS.

Як ви вже могли помітити, відмінною рисою даної материнської плати є відсутність роз’єму S/PDIF out, який може знадобитися, наприклад, власникам старих відеокарт від NVIDIA, яким для виведення звуку через HDMI необхідне підключення до даного роз’єму.



MSI Z87-G43

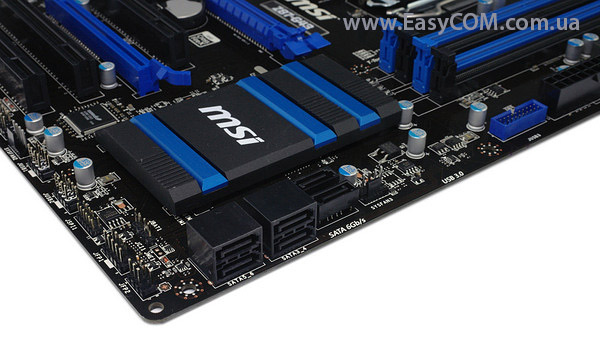

У правому куті материнської плати розташовані шість портів SATA 6 Гбіт/с. Їхнє коректне функціонування забезпечене силами чіпсету Intel Z87 Express. Присутня підтримка масивів SATA RAID 0, RAID 1, RAID 5 і RAID 10.  Незважаючи на те, що два порти розташовані перпендикулярно поверхні текстоліту, навіть найбільш довгі карти розширення не зможуть ускладнити підключення накопичувачів.

Поруч із портами SATA присутня колодка для приєднання виносної панелі з інтерфейсами USB 3.0. Усього на MSI Z87-G43 силами чіпсету Intel Z87 Express реалізована підтримка чотирьох портів USB 3.0: двох внутрішніх та двох на інтерфейсній панелі.



MSI Z87-G43

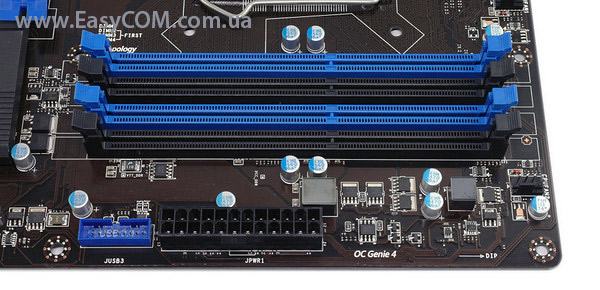

Системна плата MSI Z87-G43 оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR3, які обладнані засувками з обох боків. Оперативна пам'ять може працювати у двоканальному режимі. Для його реалізації планки пам'яті необхідно встановлювати або в перший і третій, або в другий і четвертий слоти. Підтримуються модулі, що працюють на частотах від 1066 до 1600 МГц у номінальному режимі та до 3000 МГц у розгоні. Максимальний обсяг пам'яті може досягати 32 ГБ, чого буде достатньо для будь-яких поставлених завдань.



MSI Z87-G43





MSI Z87-G43

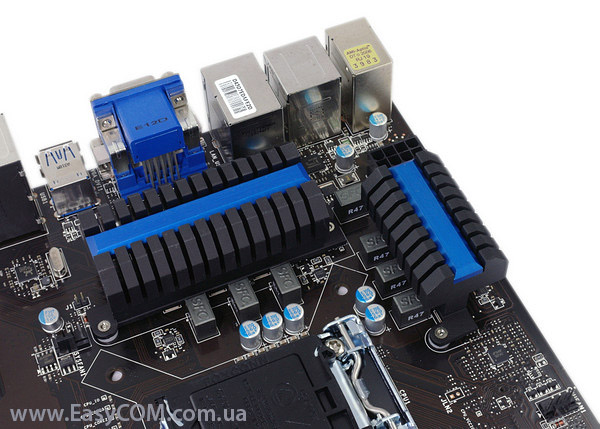

За охолодження основних елементів розглянутого рішення відповідають три алюмінієві радіатори, закріплені на текстоліті за допомогою гвинтів. Один з них здійснює відведення тепла від чіпсету Intel Z87 Express, тоді як два інші накривають мікросхеми MOSFET.

У процесі тестування плати температура радіаторів не перевищувала 38,2°C, що є цілком стандартним результатом і підтверджує ефективність застосованої системи охолодження.

MSI Z87-G43



MSI Z87-G43

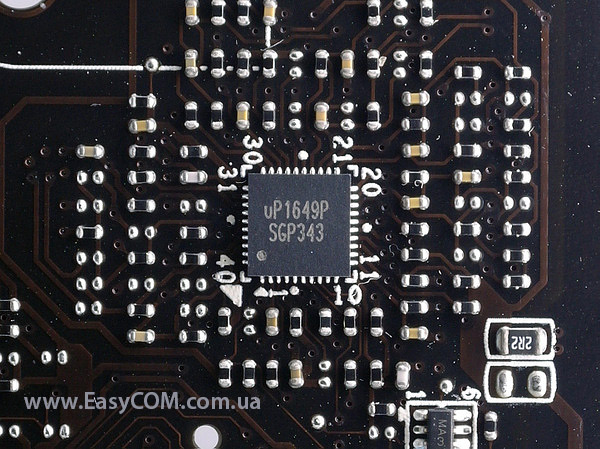

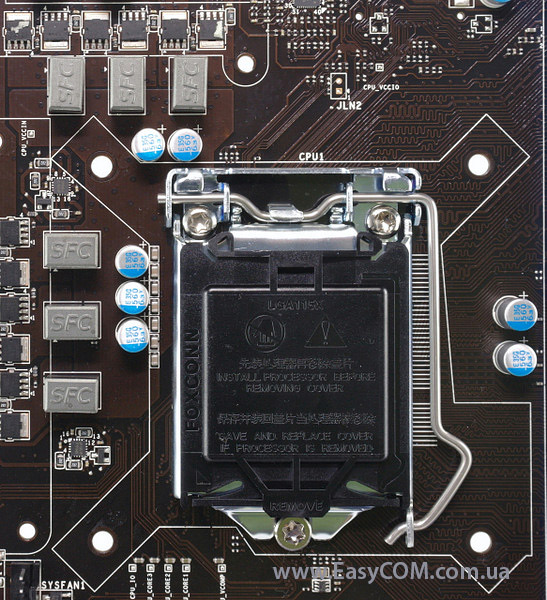

Живлення процесора здійснюється за 6-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач оснований на ШІМ-контролері uP1649P. Як ми вже говорили, елементна база новинки набрана за допомогою високоякісних комплектуючих, які, у відповідність із фірмовим дизайном Military Class 4, сертифіковані за військовим стандартом MIL-STD-810G. До її складу ввійшли: твердотільні конденсатори та дроселі SFC. Для подачі необхідної напруги живлення на MSI Z87-G43 призначені основний 24-контактний і додатковий 8-контактний роз’єми.



MSI Z87-G43

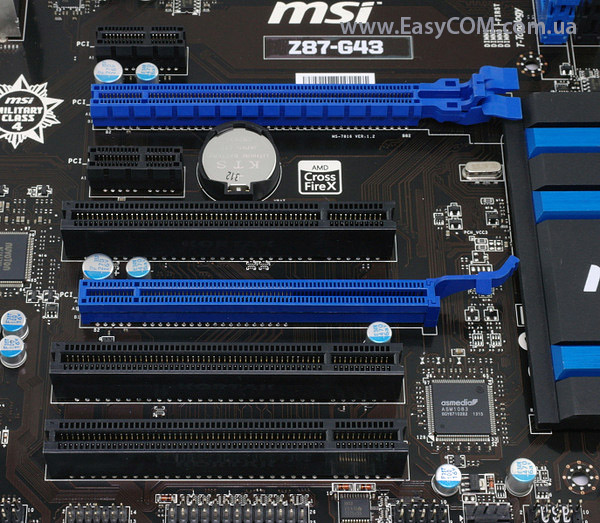

Можливості розширення функціональності материнської плати MSI Z87-G43 досить різноманітні. Для встановлення відеокарт користувачу доступні два слоти PCI Express x16, перший з яких підключений до процесора і завжди використовує 16 ліній стандарту PCI Express 3.0, у той час як другий задовольняється всього чотирма лініями стандарту PCI Express 2.0 від мікросхеми чіпсету. У підсумку, при встановленні двох графічних прискорювачів від AMD ви одержите робочу схему х16+х4, що ніяк не можна назвати оптимальним використанням їхніх можливостей. Тому більш раціонально застосовувати роз’єм PCI Express 2.0 x16 для підключення інших карт розширення.

На моделі MSI Z87-G43 також є три слоти PCI і два роз’єми PCI Express x1. Відзначимо, що у зв'язку з повною відсутністю сторонніх USB і SATA-контролерів, які-небудь обмеження одночасного використання всіх семи слотів розширення відсутні.

MSI Z87-G43

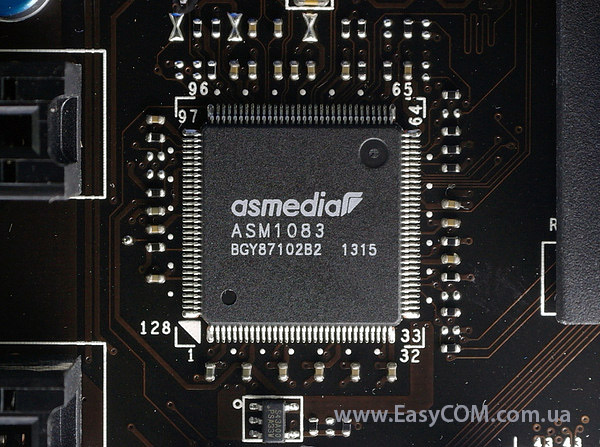

Оскільки чіпсет Intel Z87 Express не підтримує застарілу шину PCI, то функціонування трьох відповідних слотів реалізується за допомогою мосту PCIE-PCI, основаного на контролері ASMedia ASM1083.



MSI Z87-G43

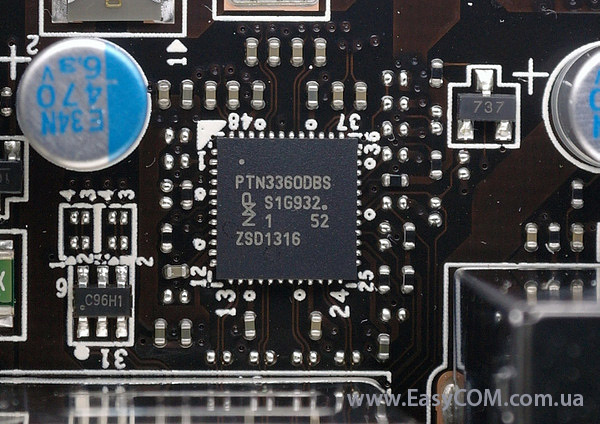

Якщо ж ви вирішили скористатися можливостями інтегрованого в CPU графічного ядра, то у вашому розпорядженні три відеовиходи: HDMI, DVI-D і D-Sub, перемикання між якими здійснюється силами мікросхеми PTN3360DBS

MSI Z87-G43

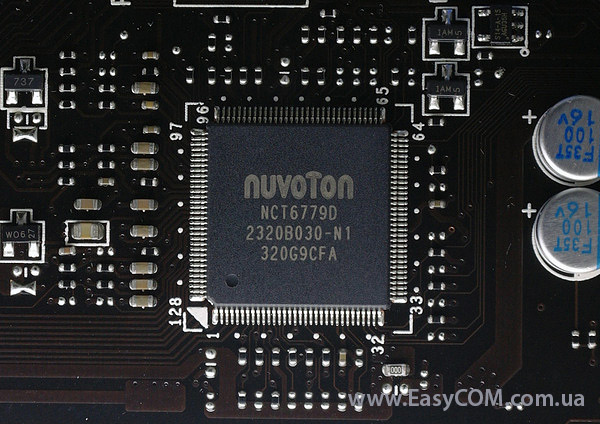

Можливості Multi I/O забезпечені мікросхемою NUVOTON NCT6779D, яка керує роботою системних вентиляторів, портами COM, LPT і PS/2, а також забезпечує моніторинг.



MSI Z87-G43

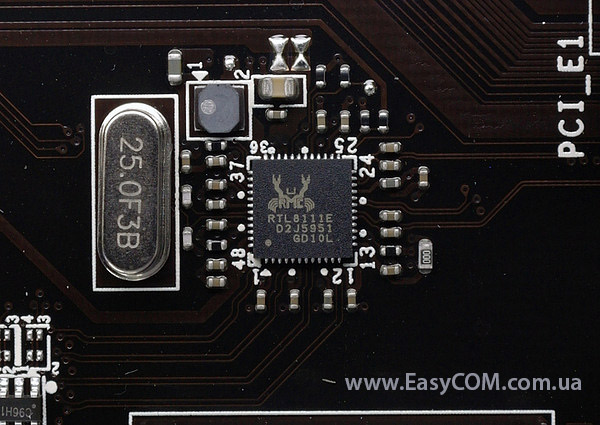

Для підтримки мережевих з'єднань служить гігабітний LAN-контролер Realtek 8111E.

MSI Z87-G43

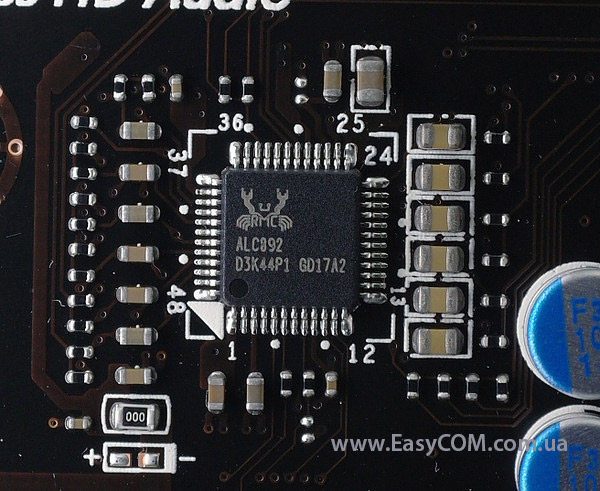

Звукова підсистема материнської плати основана на кодеку Realtek ALC892, який підтримує аудіосистеми форматів 2/4/5.1/7.1. Також у новинці заявлена підтримка технології Sound Blaster Cinema, яка дозволяє налаштувати оптимальну якість відтворення звуків відповідно до поточних потреб: перегляд відео, прослуховування певних жанрів музики, спілкування за допомогою гарнітури, занурення в ігровий процес та інших.



MSI Z87-G43

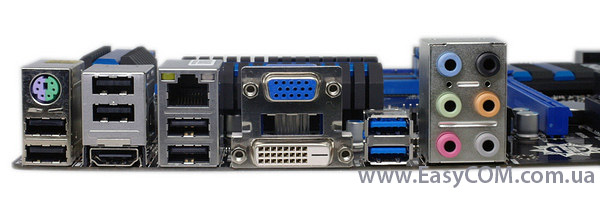

На інтерфейсній панелі материнської плати MSI Z87-G43 розташовані наступні порти:

  • 1 x HDMI;
  • 1 x DVI-D;
  • 1 x D-Sub;
  • 1 x PS/2 порт для клавіатури або мишки;
  • 1 x LAN (RJ45);
  • 2 x USB 3.0;
  • 6 x USB 2.0;
  • 6 x аудіопортів.

Як бачимо, компонування вийшло досить стандартне і які-небудь недоліки в ньому відсутні, а в якості переваг можна виділити наявність практично всіх найбільш затребуваних відеовиходів, зручне підключення багатоканальної акустики та великої кількості портів USB.

MSI Z87-G43

MSI Z87-G43

Для організації охолодження на материнській платі MSI Z87-G43 присутні п'ять роз’ємів для підключення вентиляторів, два з яких служать для системи охолодження CPU, а три інші призначені для приєднання системних вертушок. Усі роз’єми, як і личить сучасному рішенню, 4-контактні, що дозволить керувати швидкістю обертання лопатей підключених вентиляторів ШІМ-методом.

UEFI BIOS

MSI Z87-G43

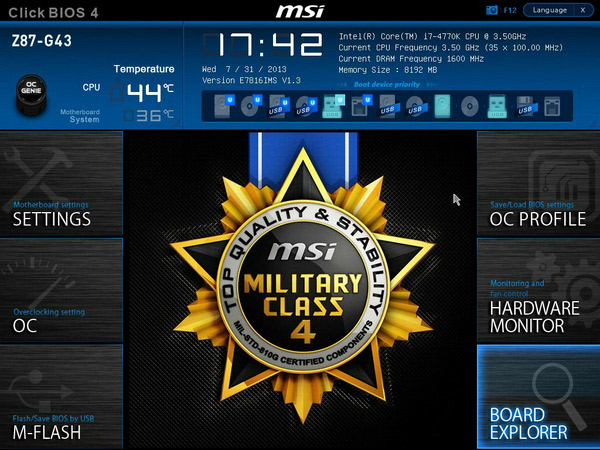

На материнській платі MSI Z87-G43 використовується фірмовий попередній завантажувач ClickBIOS 4, оснований на інтерфейсі UEFI. Він відрізняється привабливим графічним інтерфейсом і зручністю процесу внесення змін у налаштування.

MSI Z87-G43

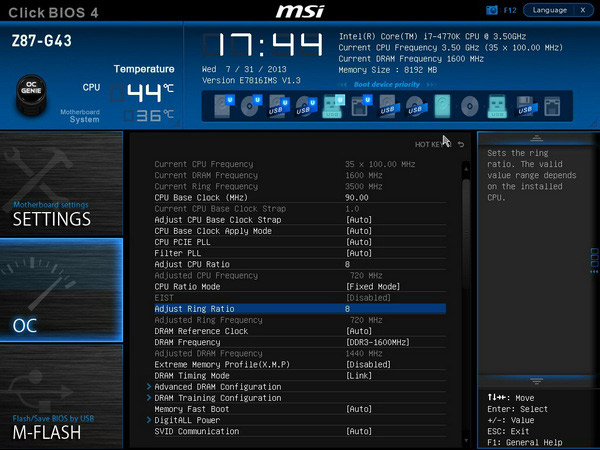

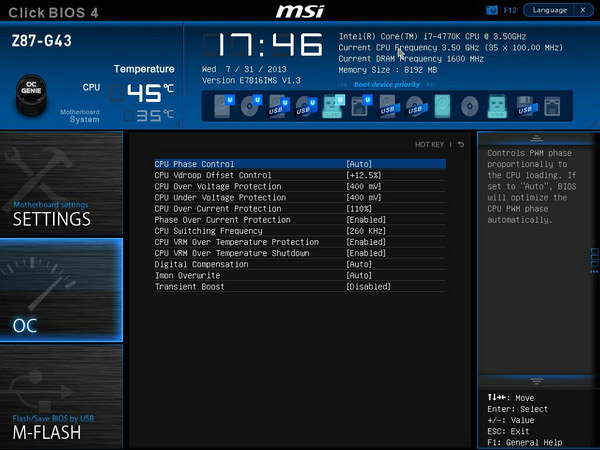

Опції, необхідні для тонкого налаштування системи, згруповані в розділі «OC».



MSI Z87-G43

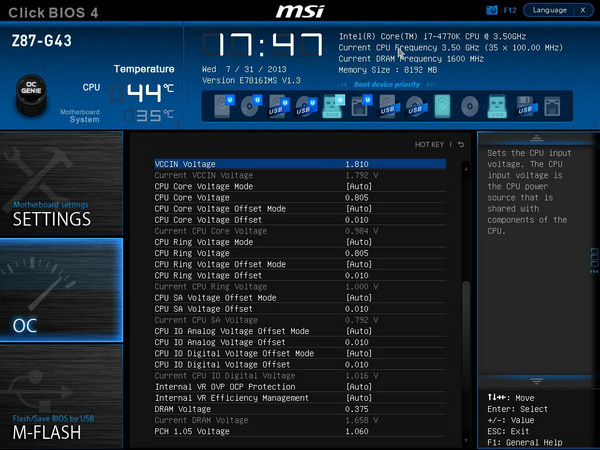

При необхідності в даному розділі можна одержати доступ до регулювання напруги на різних компонентах.

MSI Z87-G43

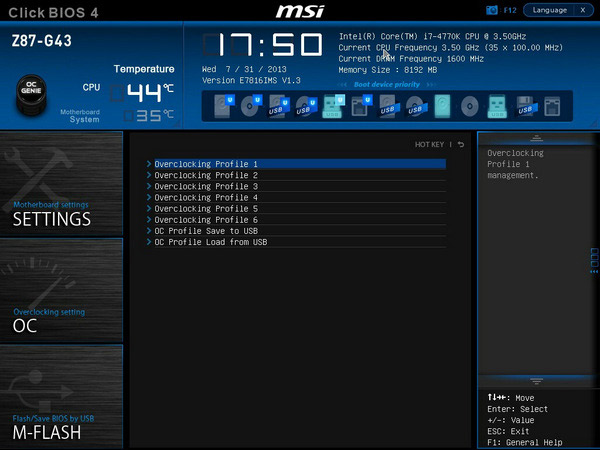

Як бачимо, підтримується збереження користувацьких налаштувань BIOS у шести різних профілях, а також присутня можливість завантаження необхідного профілю з USB-накопичувача.

MSI Z87-G43

BIOS також дозволяє налаштовувати роботу ряду технологій, призначених для захисту материнської плати від пошкоджень.



MSI Z87-G43

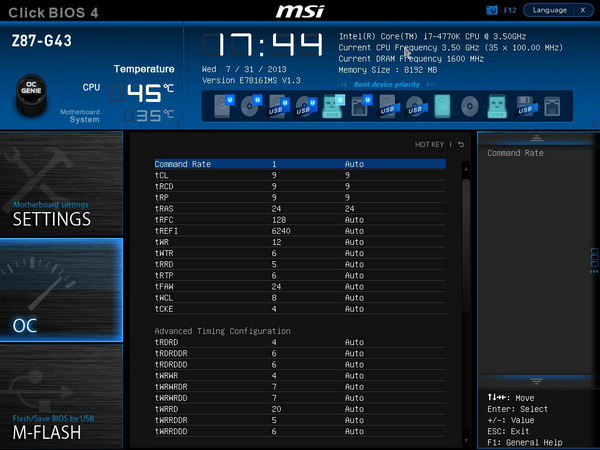

А при необхідності можна одержати доступ до регулювань затримок пам'яті.

Налаштування, необхідні для оптимізації системи, зведені в таблицю:

Параметр

Назва меню

Діапазон

Крок

Частота системної шини

CPU Base Clock

90,0 – 300,0

0,04



Adjust CPU Base Clock Strap

1,0 – 2,5

0,25

Процесорний множник

Adjust CPU Ratio

8 – MAX

1



Adjust Ring Ratio

8 – MAX

1

Частота оперативної пам'яті

DRAM Frequency

800 – 3200



Таймінги оперативної пам'яті

Timing Configuration

tCL, tRCD, tRP, tRAS, tRFC, tREFI, tWR, tWTR, tRRD, tRTP, tFAW, tWCL, tCKE





VR 12VIN OCP Expander

1 – 63

1



CPU Vdroop Offset Control

+12,5% - +100%

12,5%



CPU Over Voltage Protection

400 – 700

100



CPU Under Voltage Protection

400 – 700

100

CPU Over Current Protection

110% – 200%

10%



CPU Switching Frequency

260 – 740

70

Digital Compensation

x0,9 – x1,2

0,1



CPU VRM Over Temperature Protection

Enabled / Disabled





VCCIN Voltage

1,800 – 3,040

0,010

Напруга на процесорі

CPU Core Voltage

0,800 – 2,100

0,005

Допустиме відхилення від встановленої напруги на процесорі

CPU Core Voltage Offset

0,005 – 0,990

0,005



CPU Ring Voltage

0,800 – 2,100

0,005



CPU Ring Voltage Offset

0,005 – 0,990

0,005

Допустиме відхилення від встановленої напруги на системному агенті

CPU SA Voltage Offset

0,005 – 0,990

0,005



CPU IO Analog Voltage Offset

0,005 – 0,990

0,005



CPU IO Digital Voltage Offset

0,005 – 0,990

0,005

Напруга на модулях оперативної пам'яті

DRAM Voltage

0,300 – 2,445

0,075

Напруга на чіпсеті по лінії 1,05 В

PCH 1.05 Voltage

1,050 – 1,680

0,010

Напруга на чіпсеті по лінії 1,5 В

PCH 1.5 Voltage

1,500 – 2,130

0,010



Long Duration Power Limit

1 – 4096

1



Long Duration Maintained

1 – 128

1



Short Duration Power Limit

1 – 4096

1



CPU Current Limit

30 - 1024

1



MSI Z87-G43

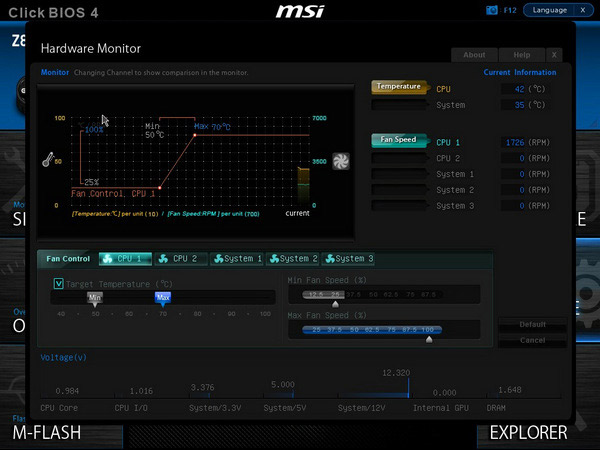

Також у розділі «Hardware Monitor» відкривається доступ до спостереження за системною температурою, температурою процесора та швидкістю обертання встановлених вентиляторів. Тут же можна задавати вручну необхідну частоту обертання лопатей вертушок.

Також можна стежити за:

  • напругою на ядрі процесора;
  • напругою на графічному ядрі;
  • напругою на модулях пам'яті;
  • напругою на лініях живлення +12В, +5В і +3,3В.

Окремо варто відзначити можливість зняття «скріншотів» в BIOS.

Можливості розгону

MSI Z87-G43

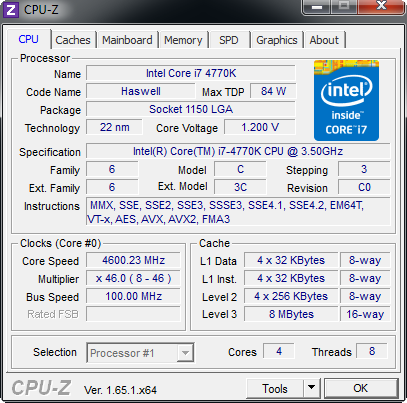

За допомогою простого збільшення множника, нам вдалося досягнути стабільного функціонування системи при частоті процесора 4600 МГц, що є стандартом для якісних материнських плат.

MSI Z87-G43

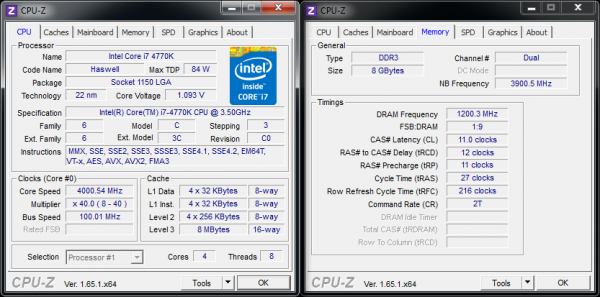

Скориставшись функцією автоматичного розгону OC Genie, ми одержали значення частоти роботи нашого тестового процесора Intel Core i7-4770K рівне 4000 МГц. При цьому оперативна пам'ять працювала на частоті 2400 МГц, що в цілому, враховуючи грамотне керування напругою живлення, є дуже непоганим результатом.

MSI Z87-G43

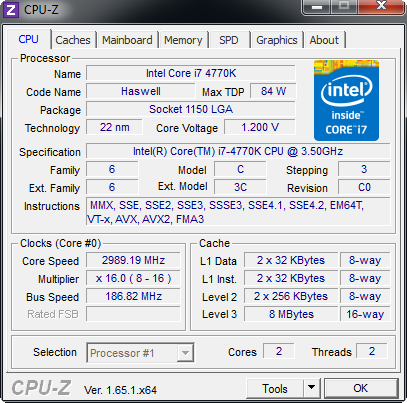

Збільшення частоти системної шини також пройшло без особливих труднощів. У підсумку, цей параметр вдалося зафіксувати на позначці 186,82 МГц. Це навіть трохи вище, ніж досягнутий показник на більш продуктивній моделі MSI Z87 MPOWER MAX.

Тестування

Для перевірки можливостей материнської плати MSI Z87-G43 використовувалося наступне обладнання:

Процесор

Intel Core i7-4770K (LGA1150, 3,5 ГГц, L3 8 МБ)
Turbo Boost: enable
C1E: enable

Кулер

Scythe Kama Angle Rev.B

Оперативна пам'ять

4x 4ГБ DDR3-2400 TwinMOS TwiSTER 9DHCGN4B-HAWP

Відеокарта

AMD Radeon HD 6970 2 ГБ GDDR5

Жорсткий диск

Seagate Barracuda 7200.12 ST3500418AS, 500 ГБ, SATA-300, NCQ

Оптичний привід

ASUS DRW-1814BLT SATA

Блок живлення

Seasonic X-560 Gold (SS-560KM Active PFC)

Корпус

CODEGEN M603 MidiTower (2х 120 мм вентилятори на вдув/видув)

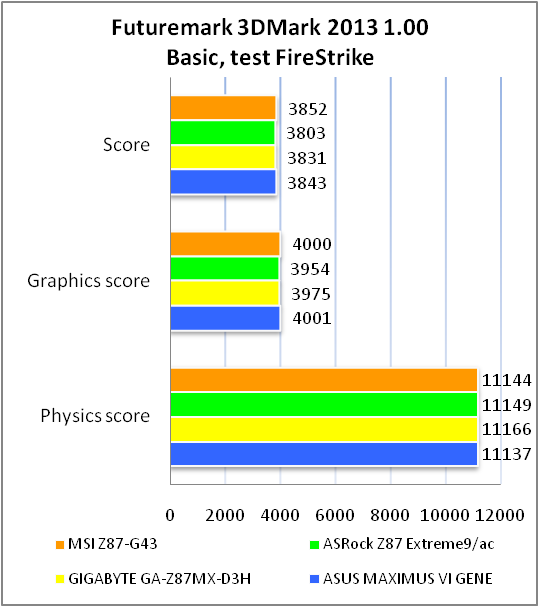

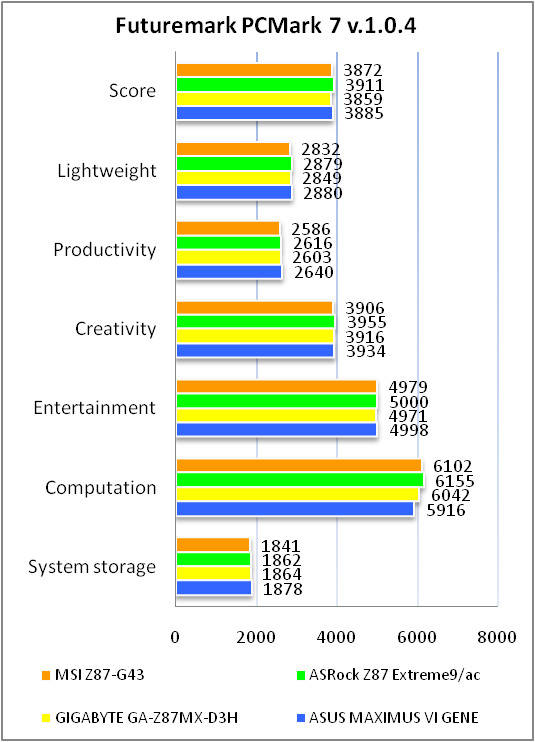

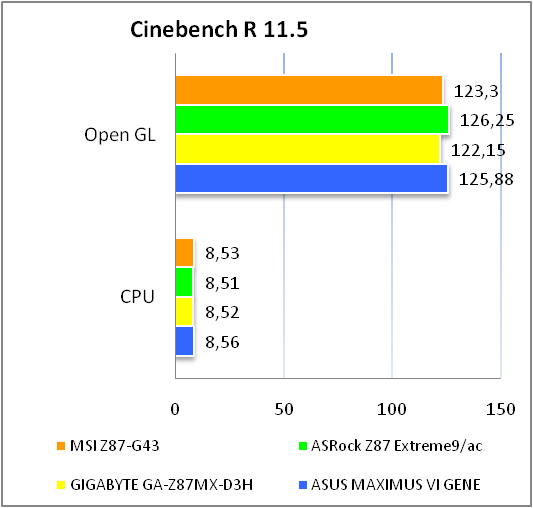

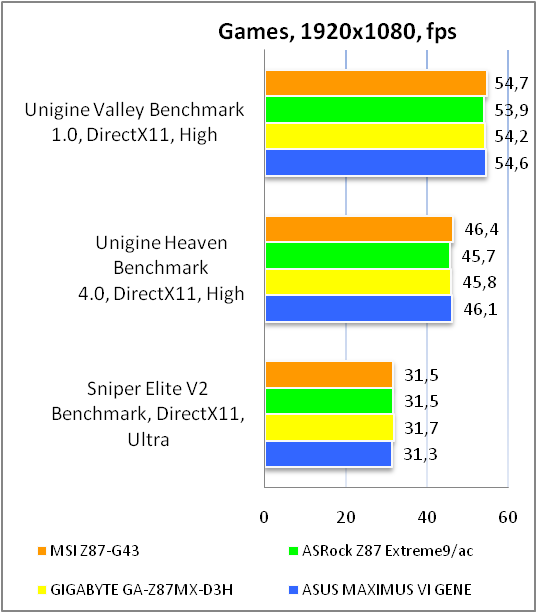

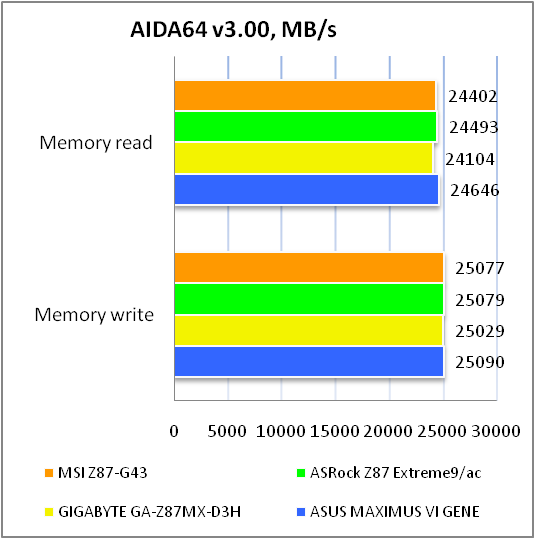

Результати тестів



MSI Z87-G43





MSI Z87-G43





MSI Z87-G43





MSI Z87-G43





MSI Z87-G43



У процесі тестування MSI Z87-G43 показала продуктивність на рівні з конкурентами, що говорить нам про якісний рівень виконання плати та хорошу оптимізацію налаштувань BIOS.

Тестування звукового тракту на основі кодека Realtek ALC892

Звіт про тестування в RightMark Audio Analyzer

16-bit, 44,1 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.19, -0.19

Дуже добре

Рівень шуму, дБ (А)

-89.1

Добре

Динамічний діапазон, дБ (А)

88.9

Добре

Гармонійні викривлення, %

0.0034

Дуже добре

Гармонійні викривлення + шум, дБ(A)

-75.8

Середньо

Інтермодуляційні викривлення + шум, %

0.015

Дуже добре

Взаємопроникнення каналів, дБ

-87.2

Відмінно

Інтермодуляції на 10 кГц, %

0.017

Дуже добре

Загальна оцінка



Дуже добре

Режим роботи 24-bit, 192 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.02, -0.06

Відмінно

Рівень шуму, дБ (А)

-90.2

Дуже добре

Динамічний діапазон, дБ (А)

90.4

Дуже добре

Гармонійні викривлення, %

0.0034

Дуже добре

Гармонійні викривлення + шум, дБ(A)

-78.5

Середньо

Інтермодуляційні викривлення + шум, %

0.014

Дуже добре

Взаємопроникнення каналів, дБ

-83.8

Дуже добре

Інтермодуляції на 10 кГц, %

0.011

Дуже добре

Загальна оцінка



Дуже добре

Добре зарекомендований аудіокодек Realtek ALC892 звично демонструє гідні результати в процесі тестування. Відповідно, у більшості випадків ви спокійно можете втриматися від придбання дискретної звукової карти.

Висновки

Як і очікувалося, материнська плата MSI Z87-G43 у процесі тестування зарекомендувала себе як якісне рішення з відповідним своїй вартості оснащенням, яка повністю позбавлена яких-небудь яскраво виражених недоліків і разом з тим має ряд цікавих переваг. До останніх, безсумнівно, належить відповідність фірмовій концепції Military Class 4, згідно з якою елементна база MSI Z87-G43 містить у собі твердотільні конденсатори з підвищеним терміном служби та дроселі SFC, сертифіковані за військовим стандартом MIL-STD-810G. Також відзначимо наявність захисту від вологості, підвищеної температури, електростатичних пошкоджень і електромагнітних перешкод у колах живлення материнської плати, а також системи BIOS із приємним інтерфейсом і великою кількістю налаштувань. Що ж стосується цільової аудиторії MSI Z87-G43, то вона може зацікавити як середньостатистичного користувача, який бажає зібрати надійний домашній або робочий ПК, так і геймера, який віддає перевагу рішенням з однією високопродуктивною відеокартою. А завдяки широким можливостям розгону, вона може сподобатися і починаючим оверклокерам, які поки ще не готові віддати більше 130 доларів США за материнську плату.

У підсумку, завдяки вдало підібраному співвідношенню вартості й оснащення, материнська плата MSI Z87-G43 однозначно заслуговує вашої уваги, якщо, звичайно, ви не перебуваєте в пошуку винятково флагманського рішення.

Переваги:

  • поліпшена елементна база для більш надійної та стабільної роботи материнської плати (Military Class 4);
  • підвищений рівень захисту від вологості, надмірної температури, електростатичних пошкоджень і електромагнітних перешкод (Military Class Essentials);
  • підтримка оптимізованих модулів оперативної пам'яті DDR3-3000 МГц;
  • можливість створення мультиекранних конфігурацій на основі інтегрованого в процесор графічного ядра;
  • зручне компонування інтерфейсної панелі;
  • зручний і багатофункціональний BIOS;
  • підтримка ряду корисних фірмових технологій і утиліт.

Особливості:

  • реалізація AMD CrossFireX у режимі х16+х4;
  • наявність портів COM, LPT і TPM на текстоліті.


Автор: Костянтин Шорохов
Переклад: Олесь Пахолок

Висловлюємо подяку українському представництву компанії MSI за надану для тестування материнську плату.

Висловлюємо подяку компаніям AMD, IntelSeaSonic  і TwinMOS Technologies за надане для тестового стенду обладнання.
