Огляд материнської плати MSI Z68A-GD80 (B3)

Сьогодні ми продовжимо розмову про материнські плати від компанії MSI, засновані на нещодавно представленому наборі системної логіки Intel Z68 Express. Докладно особливості даного чіпсету описані в огляді ASUS P8Z68-V PRO, але коротенько відзначимо, чіпсет Intel Z68 Express являє собою якийсь «симбіоз» чіпсетів Intel P67 і H67 Express, тобто має у своєму розпорядженні широкі можливості розгону системи, і водночас дозволяє працювати з інтегрованим у сучасні процесори Intel графічним ядром. Але найголовніше полягає навіть не в цьому факті, а в підтримці раніше не існуючих програмних можливостей у вигляді SSD-кешування «Intel Smart Response Technology» і технології LucidLogix Virtu, яка дозволяє динамічно переключаться між вбудованим графічним прискорювачем Intel HD 2000/3000 і дискретною відеокартою. Розробники розглянутої сьогодні материнської плати подбали про те, щоб вона була цікава споживачу не тільки наявністю згаданих можливостей нового чіпсету, і наповнили її досить багатим набором різних додаткових функцій. Яких? Ви довідаєтеся в огляді материнської плати MSI Z68A-GD80 (B3).

Специфікації материнської плати MSI Z68A-GD80 (B3):

Виробник	MSI
Модель	Z68A-GD80 (B3)
Чіпсет	Intel Z68 Express
Процесорний роз’єм	Socket LGA 1155
Підтримувані процесори	Intel Core i7/ Core i5 / Core i3
Використана пам'ять	DDR3 1333/1066/1600*/2133*(OC)
Підтримка пам'яті	4 x 240-контактних DIMM двоканальної архітектури до 32 ГБ
Слоти розширення	3 x PCI-E x16 (x16/x8/x4) 2 x PCI 2 x PCI
Дискова підсистема	4 x SATA 3.0 Гб/с 3 x SATA 6.0 Гб/с
LAN	Два гігабитних мережних контролера Realtek 8111E
Звукова підсистема	Realtek ALC892, 8-канальний High-Definition Audio кодек підтримує внутрішній порт S/PDIF
Живлення	24-контактний роз’єм живлення ATX 8-контактний ATX12V роз’єм живлення 6-контакний ATX12V роз’єм живлення VGA
Охолодження	Два алюмінієвих радіатори на MOSFET, з'єднаних тепловий трубкою Алюмінієвий радіатор на чіпсеті
Роз’єми для вентиляторів	1 x CPU 4 x корпусний вентилятор
Зовнішні порти I/O	1 x PS/2 (клавіатура/миша) 1 x DVI-D 1 x HDMI 2 x LAN (RJ45) 2 x USB 3.0 4 x USB 2.0 1 x eSATA 1 x IEEE1394 1 x кнопка скидання CMOS 1 x оптичний SPDIF 6 канальний аудіо вихід
Внутрішні порти I/O	3 x USB 2.0 1 x USB 3.0 1 x S/PDIF вихід 4 x SATA 3.0 Гб/с 3 x SATA 6.0 Гб/с 1 x 1394a порт 1 x TPM 1 x платформа для виміру напруги 1 x кнопка скидання CMOS 1 x кнопка Power 1 x кнопка Reset 1 x кнопка OC Genie 1 x CD-in коннектор Аудіо роз’єми передньої панелі Роз’єм системної панелі
BIOS	32 Мб ПЗП AMI BIOS, PnP, DMI 2.0, ACPI 2.0a
Комплектація	посібник користувача і декілька інформаційних буклетів; диск з драйверами і утилітами; 4 x SATA-кабелі SATA 6 Гбіт/с; 2 x перехідника живлення Molex - SATA; набір коннекторів; задня планка з двома роз’ємами USB 3.0; набір V-Check для підключення мультиметра; SLI-міст; заглушка інтерфейсної панелі.
Форм-фактор, розміри, мм	ATX 305 x 244
Сайт виробника	http://ua.msi.com/ Нові версії BIOS і драйверів можна скачати з сторінки підтримки.

Все цены на MSI Z68A-GD80

Коробка, у яку впакована материнська плата, оформлена стандартно для сучасних материнських плат MSI, але у випадку з MSI Z68A-GD80 (B3) на упаковку додана мережа голографічних рисок, які переливаються різними кольорами залежно від кута зору, що надає упаковці якийсь відтінок шику. Центральну частину лицьової сторони упаковки займає емблема концепції Military Class II, нижче знаходиться найменування моделі материнської плати з вказівкою використаного степпінга чіпсету, а в правій частині відзначається наявність технології авторозгону OC Genie II і підтримка стандартів USB 3.0 і SATA 6Гб/с. Піктограми, розташовані у верхній частині коробки, дозволяють переконатися, що дана материнська плата підтримує технології ATI CrossFireX і NVIDIA SLI. Також тут можна помітити піктограму реалізовану разом з набором логіки Intel Z68 функції віртуалізації відеоядра - LucidLogix Virtu.

Лицьова сторона упаковки, як і у випадку з деякими іншими елітними материнськими платами, відіграє роль відкидної кришки, проте вона не має прозорого віконця, через яке можна подивитися на саму плату. Замість цього на коробці присутня велика фотографія плати з посиланнями на деякі важливі її елементи.

На звороті відкидної кришки є інформація про особливості реалізації на даній платі інтерфейсів USB 3.0 і SATA 6Гб/с, присутність графічного інтерфейсу Click BIOS, а також представлена ще одна концепція - Extreme Power Design - за допомогою фотографій.

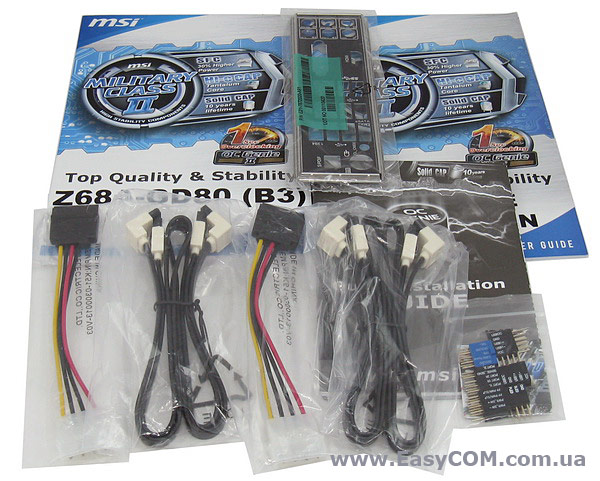

Разом з материнською платою MSI Z68A-GD80 (B3) виробник поставляє наступний комплект аксесуарів:

• посібник користувача і декілька інформаційних буклетів;
• диск з драйверами і утилітами;
• 4 x SATA-кабелі SATA 6 Гб/с;
• 2 x перехідника живлення Molex - SATA;
• набір коннекторів;
• модуль з двома роз’ємами USB 3.0;
• набір V-Chek для підключення мультиметра;
• SLI-міст;
• заглушку інтерфейсної панелі.

Досить багата комплектація, у якій є як все необхідне для складання ПК і початку роботи, так і більш специфічне обладнання для комп'ютерних ентузіастів - тобто, комплект поставки цілком відповідає статусу материнської плати.

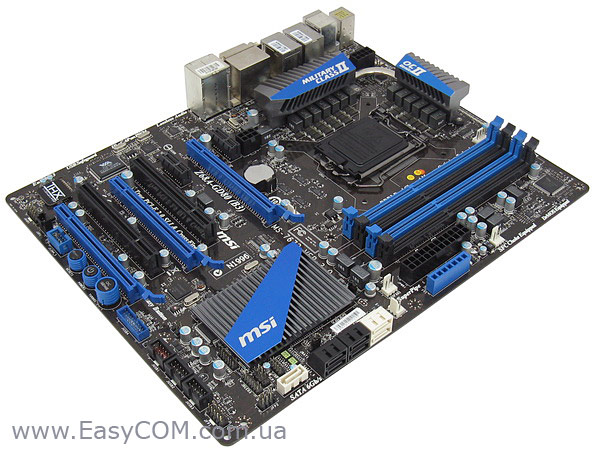

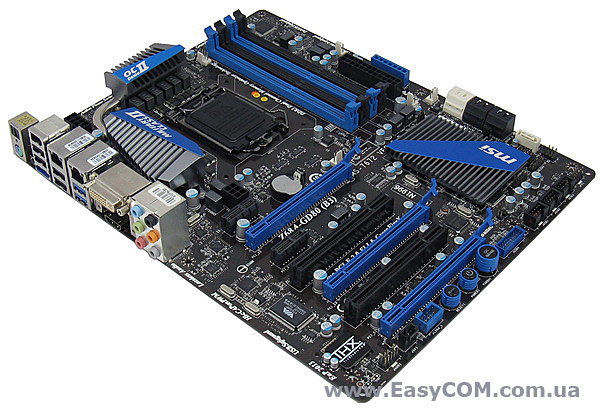

Розглянута сьогодні материнська плата MSI Z68A-GD80 (B3) належить до форм-фактору ATX і має досить надійний дизайн PCB – компонування плати розважливо виконане, стратегічні порти та роз’єми розташовані досить зручно. З особливостей дизайну PCB відзначимо наявність одразу трьох слотів PCI-Express x16 з додатковим шестиконтактним роз’ємом живлення. Також звернемо увагу на присутність деяких оверклокерських зручностей, а саме: спеціальної панелі з контрольними пунктами для виміру напруги (вони розташована поруч з основним роз’ємом живлення), двох мікросхем BIOS і кнопок з вбудованими світлодіодами «Power», «Reset» і «OC Genie», які можна зустріти тільки на найбільш престижних платах MSI.

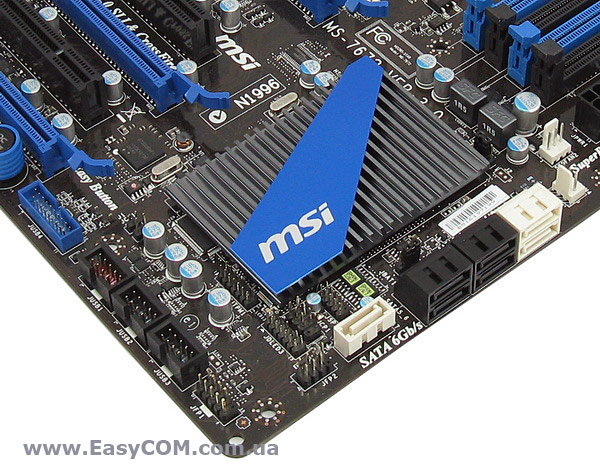

Дискова підсистема материнської плати MSI Z68A-GD80 (B3) заснована на чіпсеті Intel Z68 Express, який підтримує чотири порти SATA 3 Гб/c і два SATA 6 Гб/c (білого кольору) з можливістю організації RAID масивів рівнів 0, 1, 5 і 10.

Розширює можливості дискової підсистеми контролер Marvell 88SE9128, який відповідає за роботу ще одного внутрішнього порту SATA 6 Гб/c і зовнішнього eSATA 6 Гб/c.

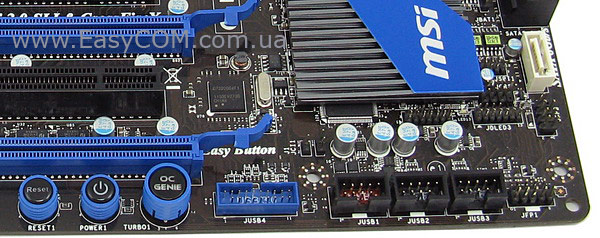

Крім того, хоча набір логіки Intel Z68 Express підтримує до 12 портів USB 2.0, на материнській платі MSI Z68A-GD80 (B3) їх реалізовано десять штук. Чотири порти виведені на інтерфейсну панель, ще шість можна підключити за допомогою колодок, що знаходяться на платі.

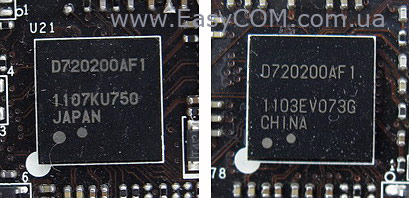

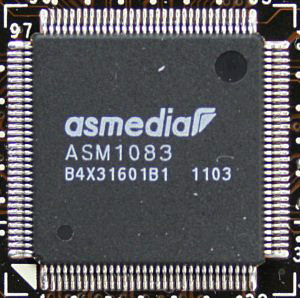

Зрозуміло, що плата такого рівня забезпечена підтримкою стандарту USB 3.0. MSI Z68A-GD80 (B3) та має одразу два контролери NEC D720200AF1, перший забезпечує вивід двох портів USB 3.0 на інтерфейсну панель, а другий реалізує спеціальний роз’єм на самій платі, до якого можна підключити панель, що є в комплекті.

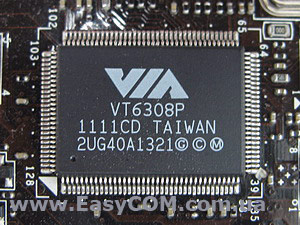

Крім того, на материнській платі MSI Z68A-GD80 встановлений контролер VIA VT6308P, який підтримує два порти IEEE 1394a - внутрішній і зовнішній.

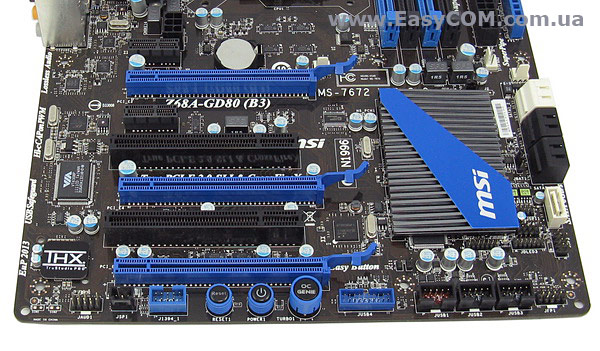

Материнська плата MSI Z68A-GD80 (B3) має сім слотів розширення: три PCI-Express x16, і по два PCI-E x1 і PCI. Перші два слоти PCI-E x16 ділять між собою 16 ліній PCI-E: повноцінні 16 ліній на перший слот, при єдиній встановленій дискретній відеокарті, або по 8 ліній у випадку використання двох слотів за підтримки технологій ATI CrossFireX або NVIDIA SLI. Третій слот PCI-E x16, при встановленні в нього прилашту, запозичить чотири лінії PCI-E у периферійних пристроїв, таких, як USB 3.0, SATA 6 Гб/с, слоти PCI-E x1. При встановленні третьої відеокарти останні працювати не будуть, тому третій слот PCI-E x16 специфічна опціональна можливість, яка мало кому знадобиться.

Оскільки підтримки PCI-пристроїв системна логіка Intel Z68 не має, то виробники материнських плат найчастіше використовують мости між лініями PCI-E і шиною PCI. Дана материнська плата використовує добре відомий контролер ASMedia ASM1083.

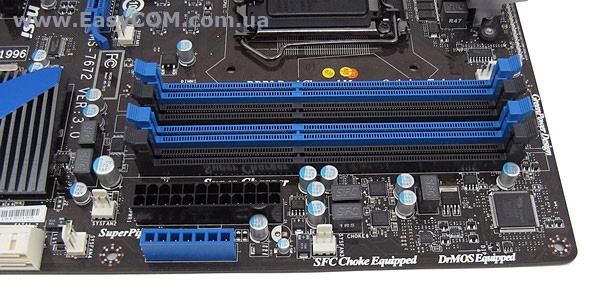

На материнській платі MSI Z68A-GD80 (B3) встановлено чотири 240-контактних роз’єми DIMM двоканальної архітектури під оперативну пам'ять стандарту DDR3. Максимальний загальний об'єм банків пам'яті може досягати 32 ГБ при встановленні чотирьох модулів ємністю 8 ГБ. Максимально можлива гарантована частота оперативної пам'яті становить 2133 МГц у режимі розгону. Для організації роботи пам'яті у двоканальному режимі необхідно заповнювати слоти одного кольору.

Також тут ми можемо бачити панель з контрольними крапками «Voltage Check Point» для виміру напруги на різних компонентах системи за допомогою мультиметра. Для здійснення вимірів у комплектації материнської плати передбачений набір проводів «V-Check» для з'єднання з мультиметром.

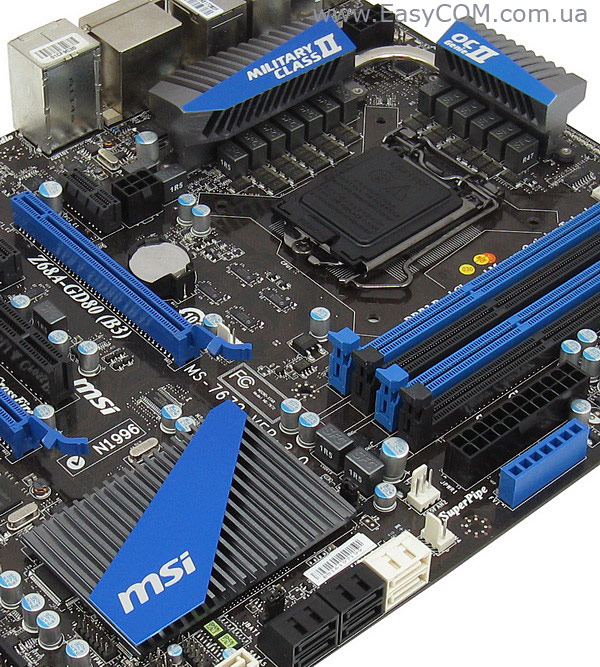

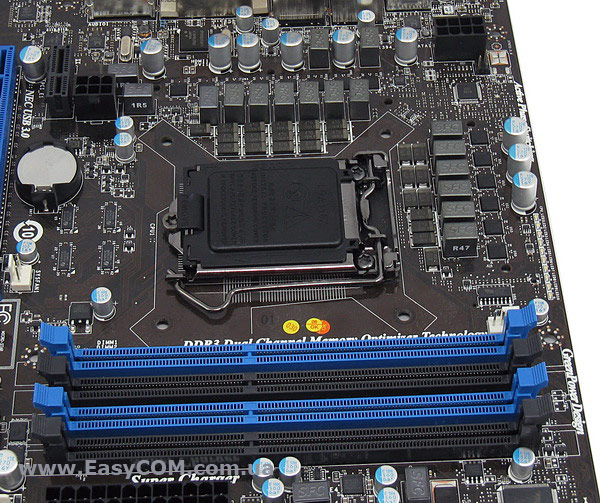

Живлення ядра процесора і вбудованого в нього контролера пам'яті організовано по 12-фазній схемі, яка заснована на контролері з маркуванням UT257. Вузол стабілізатора живлення процесора побудований з застосуванням якісної елементної бази Military Class II, до складу якої входять: танталові конденсатори, дроселі з феритовою серцевиною, високоякісні твердотільні конденсатори. Крім того, вузол стабілізатора живлення процесора виконаний з застосуванням елементів DrMOS і підтримкою функції APS (Active Phase Switching), яка може відключати незадіяні фази при малому навантаженні, що дозволяє значно знизити енергоспоживання системи, коли від неї не потрібна висока продуктивність. Проконтролювати кількість активних у цей момент фаз стабілізатора живлення можна по світлодіодним індикаторам, які розташовані на верхній стороні плати. Живлення процесора забезпечує 8-контактний роз’єм ATX12V. Всі ці особливості дозволяють материнській платі заощаджувати енергію в режимах роботи з малим навантаженням, і водночас досягати дуже гарних показників розгону.

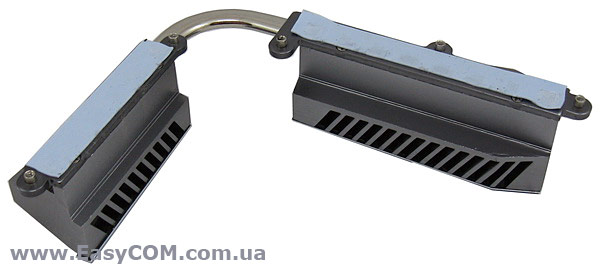

Пасивна система охолодження материнської плати MSI Z68A-GD80 (B3) цілком відповідає можливостям прилашту. Для охолодження чіпсету використовується широкий низькопрофільний алюмінієвий радіатор, який добре справляється з своїми обов'язками - під час тестування плати температура на радіаторі чіпсету не піднімалася вище 49°C. Охолодженням силових елементів стабілізатора живлення процесора займаються два алюмінієві радіатори, з'єднані тепловою трубкою. Кріплення всіх радіаторів здійснене за допомогою зручних для демонтажу гвинтів. У якості термоінтерфейса на радіаторі чіпсету використовується в'язка термопаста, інші два радіатори контактують з компонентами через термопрокладки.

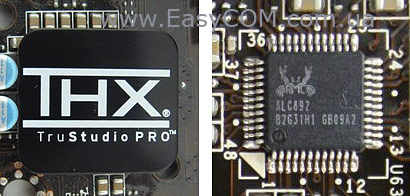

Під солідною алюмінієвою пластиною приховується стандартний звуковий HDA-кодек 8-канального звуку Realtek ALC892.

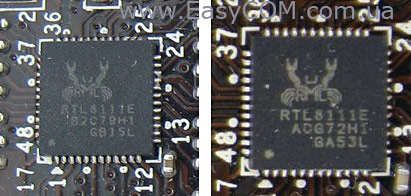

Для забезпечення двох мережних підключень використовуються два гігабитних мережних контролера Realtek 8111E.

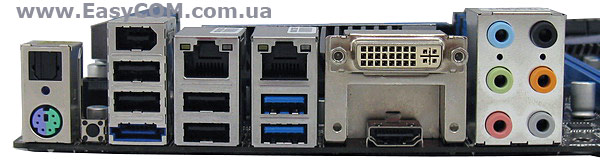

На інтерфейсну панель MSI Z68A-GD80 (B3) виведені наступні порти:

• 1 x PS/2 (клавіатура/миша)
• 1 x DVI-D
• 1 x HDMI
• 2 x LAN (RJ45)
• 2 x USB 3.0
• 4 x USB 2.0
• 1 x eSATA
• 1 x IEEE1394
• 1 x кнопка скидання CMOS
• 1 x оптичний SPDIF
• 8-канальний аудіо вихід

У конфігурації інтерфейсної панелі присутні всі необхідні порти і роз’єми. Єдиною невеликою до неї претензією може бути наявність всього чотирьох портів USB 2.0 - деяким користувачам цього може виявитися мало. Другою претензією можна назвати відсутність можливості виводу аналогового відеосигналу з інтегрованого відеоядра, тому що наявний роз’єм DVI-D транслює тільки цифровий сигнал, і перехідник DVI/D-SUB тут не допоможе, а самого роз’єму D-SUB на інтерфейсній панелі немає.

Материнська плата MSI Z68A-GD80 (B3) має достатню кількість роз’ємів для підключення вентиляторів: один 4-контактний для процесорного кулера і ще чотири 3-контактних для корпусних вентиляторів.

EFI BIOS

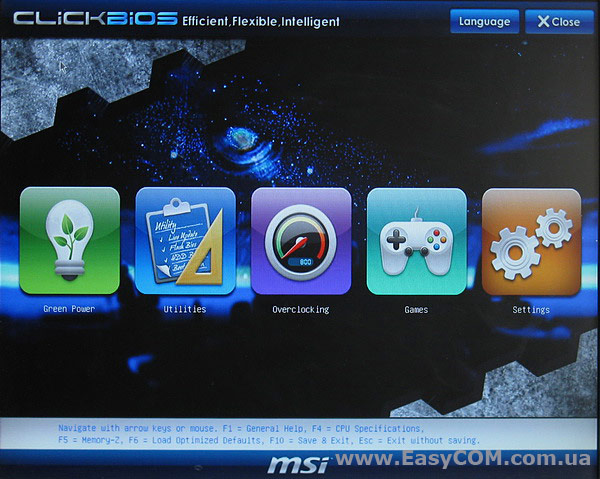

Материнська плата MSI Z68A-GD80 (B3), як і деякі сучасні рішення інших виробників, у якості попереднього завантаження використовує EFI BIOS, у якому вибір налаштувань можна проводити за допомогою однієї лише миші. Саме з цієї причини інтерпретація EFI BIOS від MSI одержала назву Click BIOS.

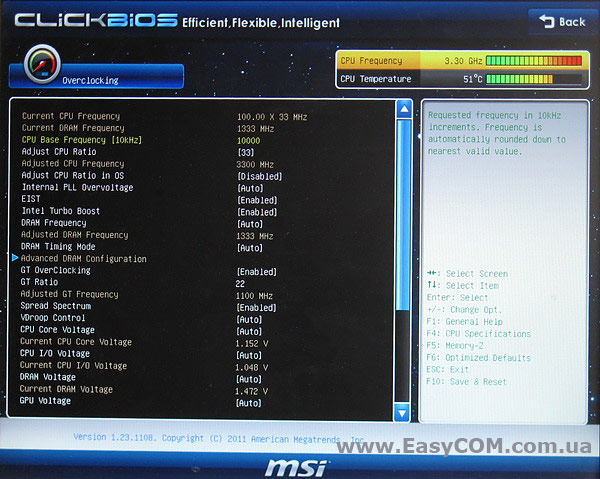

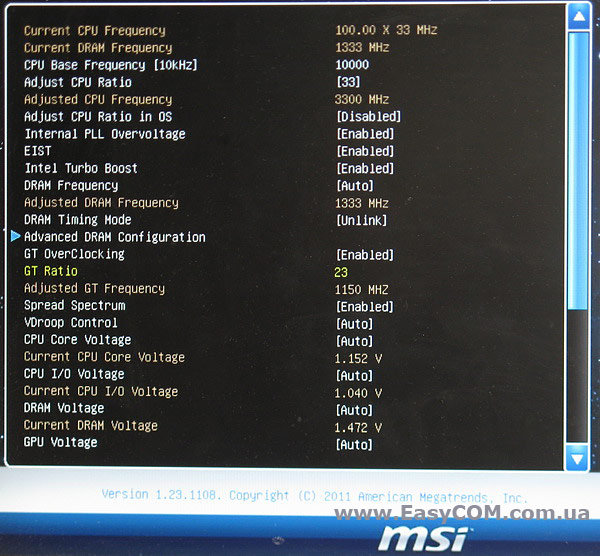

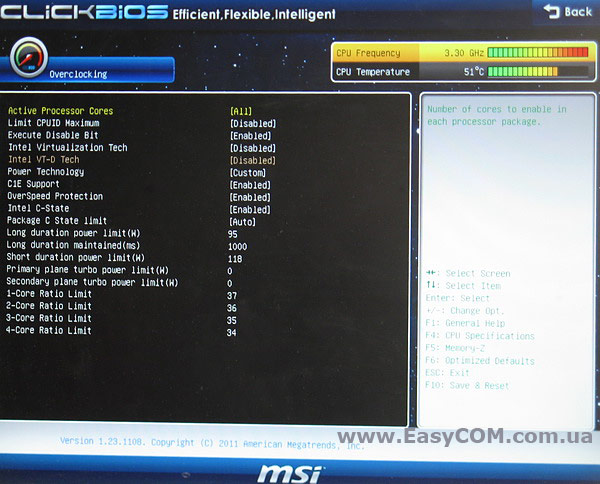

Налаштування, необхідні для розгону системи, зібрані в спеціальному розділі «Overclocking», потрапити в який можна одним клацанням миші по відповідному до ярличка на головному екрані BIOS. Тут у верхньому правому куті відображається поточна частота процесора і його температура за допомогою цифрових значень і оригінальної графічної шкали. Як і слід очікувати від рішення верхньої цінової категорії, даний розділ містить достатню кількість усіляких налаштувань для розгону і оптимізації системи.

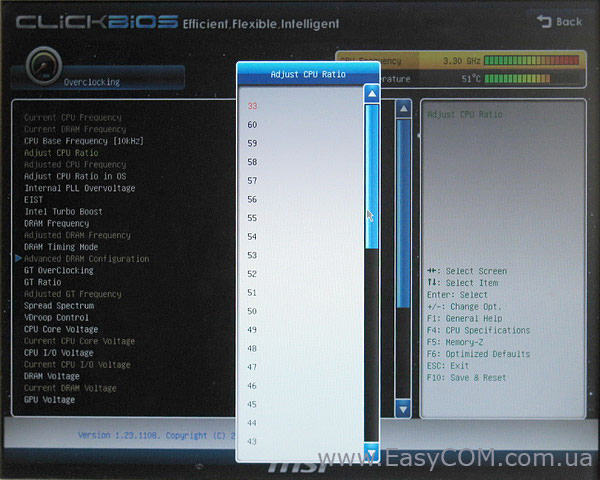

Так, у цьому розділі можна регулювати величину процесорного множника для розгону процесорів у яких він розблокований.

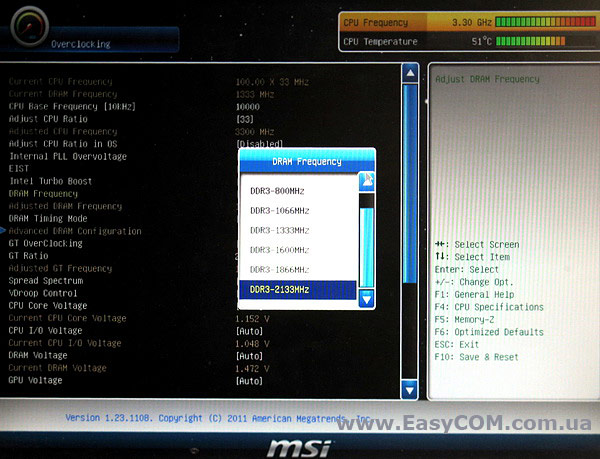

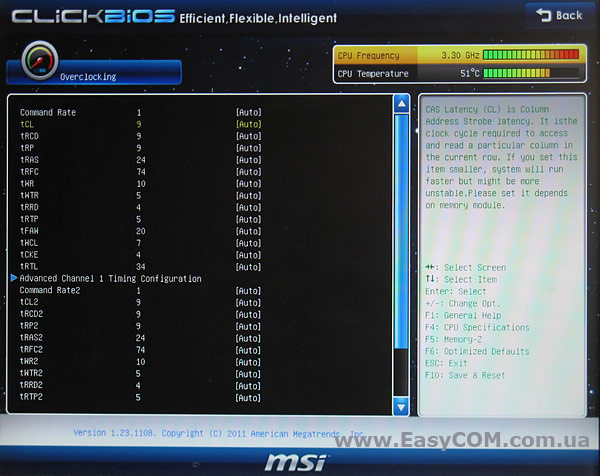

Частоту пам'яті можна змінювати аж до 2133 МГц, а також налаштовувати всі основні її таймінги.

Коефіцієнт GT дозволяє підвищити продуктивність графічної підсистеми.

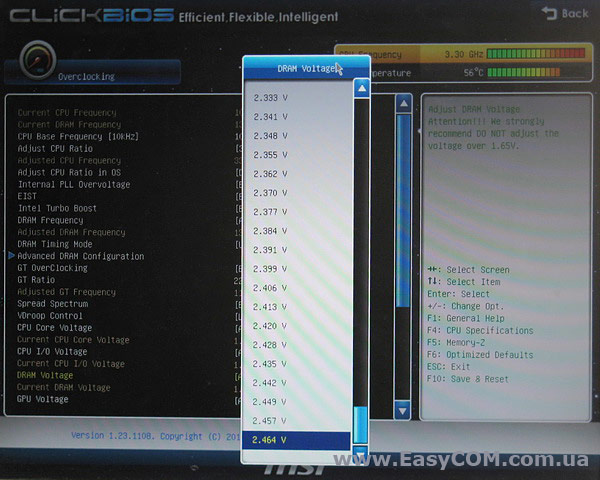

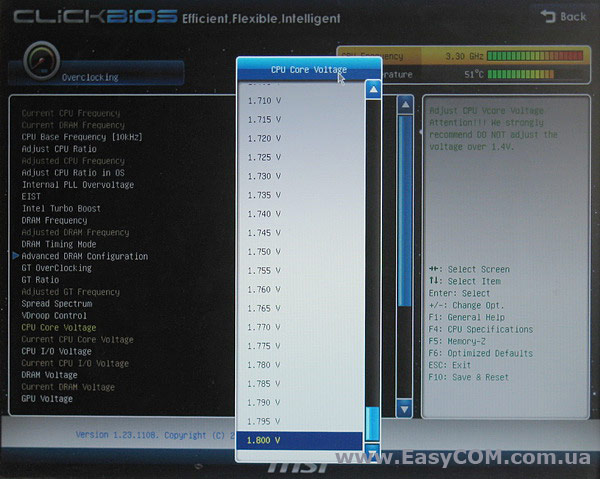

Крім того, доступні налаштування для регулювання напруги на всіх основних компонентах системи.

Доступні налаштування, необхідні для розгону і оптимізації системи, зведені в таблицю:

Параметр	Назва меню	Діапазон	Крок
Процесорні технології	C1E, EIST, Virtualization Technology, Multi-Threading, Intel Turbo Boost Mode
Частота системної шини, МГц	CPU Base Frequency	80 – 300	0,1
Процесорний множник	Adjust CPU Ratio	16 – 60	1
Множник частоти Turbo Boost	Core Ratio Limit	1 – 60	1
Дільник для пам'яті	DRAM Frequency	8, 10.66, 13.33, 16.00, 18.66, 21.33
Затримки ОЗП	DRAM Timing Control	CAS Latency, RAS to CAS, RAS PRE, RAS ACT, COMMAND Mode, RAS to RAS, REF, Cycle, DRAM Refresh, WRITE Recovery, READ to PRE, FOUR ACT WIN, WRITE to READ, CKE Minimum, CAS Write, RTL (CHA), RTL (CHB), tWRDR, tRWDR, tRWSR, tRR, tRRSR, tWW(DD), tWW(DR), tWWSR
Коефіцієнт GT	GT Ratio	17 – 60
Обмеження по потужності при тривалому прискоренні, В	Long Duration Power Limit	1 – 255	1
Тривалість тривалого прискорення, с	Long Duration Maintained	1 – 32	1
Обмеження по потужності при короткочасному прискоренні, В	Short Duration Power Limit	1 – 255	1
Напруга на процесорі, В	CPU Core Voltage	0,8 – 1,8	0,005
	CPU I/O Voltage	0,95 – 1,55	0,02
Напруга на модулях пам'яті, В	DRAM Voltage	1,108 – 2,464 В	0,007

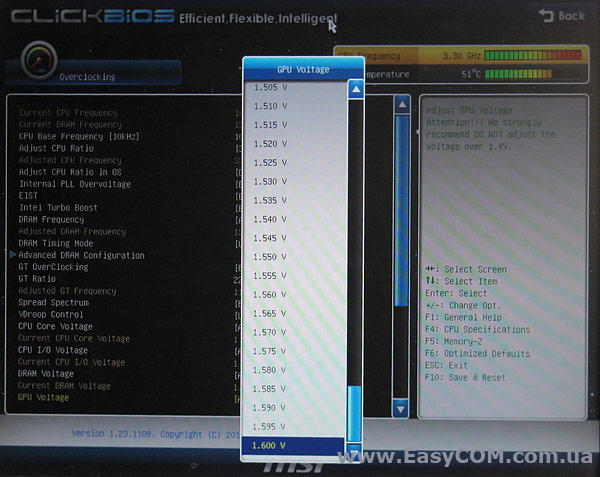

Напруга на вбудованому відеоядрі, В	GPU Voltage	1 – 1,6	0,005
	System Agent Voltage (SA)	0,925 – 1,585 В	0,02В
	CPU PLL Voltage	1,4 – 2,43 В	0,01 В

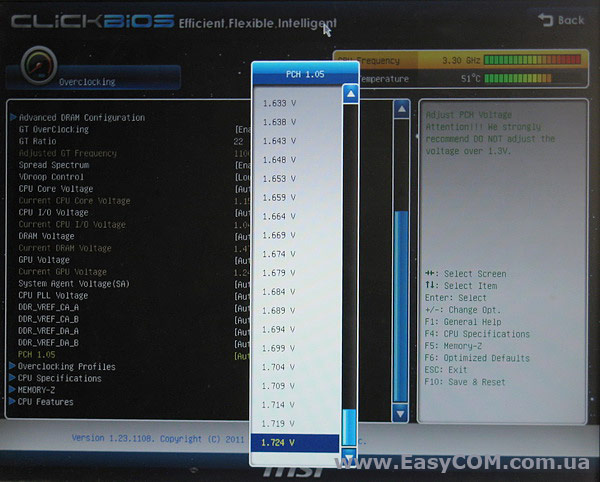

Напруга на чіпсеті, В	PCH 1.05	0,775 – 1,724	0,005

Крім того, у випадку використання процесора з заблокованим множником є можливість збільшити його продуктивність, підвищивши значення турбомножника.

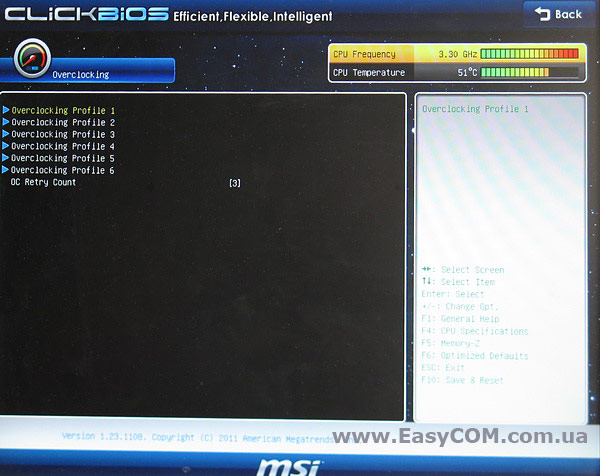

У цьому ж розділі є можливість зберігати різні профілі розгону та швидко між ними переключатися.

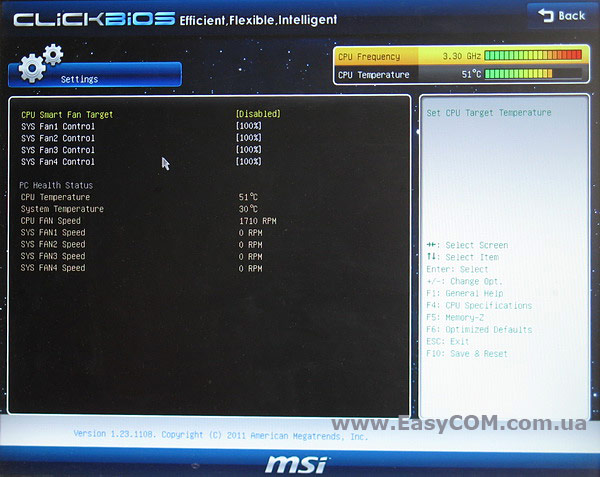

Доступ до моніторингу параметрів системи здійснюється в розділі «Settings», потрапити в який можна також з головного екрана BIOS. Розділ моніторингу дозволяє спостерігати за:

• температурою процесора і материнської плати;
• швидкістю обертання всіх п'яти вентиляторів материнської плати;
• напругами на процесорі, пам'яті, вбудованому GPU, а також основних лініях живлення +3,3В, 5В і 12 В.

У цьому ж розділі можна активувати функцію автоматичного керування швидкістю обертання вентилятора процесорного кулера Smart Fan і встановити фіксовану швидкість обертання для чотирьох корпусних вентиляторів.

Тестування

Для перевірки можливостей материнських плат використовувалося наступне обладнання:

Процесор	Intel Core i5-2500K (LGA1155, 3,3 ГГц, L3 6 МБ)  Turbo Boost: enable C1E: enable
Кулер	Scythe Kama Angle Rev.B
Оперативна пам'ять	2x DDR3-2000 1024 МБ Kingston HyperХ KHX16000D3T1K3/3GX
Відеокарта	MSI R4850-2D1G-OC (Radeon HD 4850, 1 ГБ GDDR3, PCIe 2.0)
Жорсткий диск	Seagate Barracuda 7200.12 ST3500418AS, 500 ГБ, SATA-300, NCQ
Оптичний привід	ASUS DRW-1814BLT SATA
Блок живлення	Seasonic SS-650JT Active PFC (650 Вт, 120 мм вентилятор)
Корпус	CODEGEN M603 MidiТower (2х 120 мм вентилятора на вдув/видув)

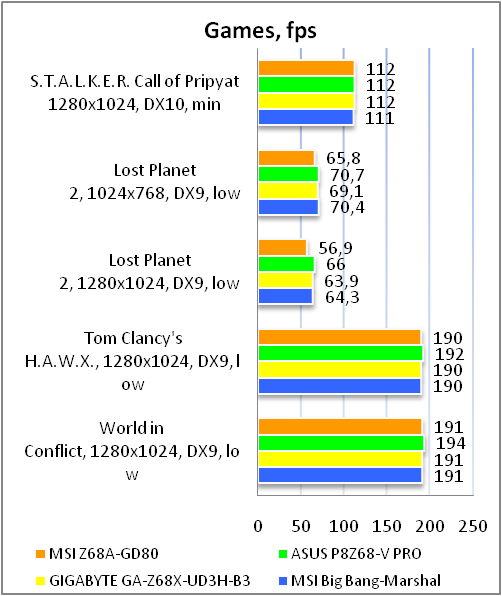

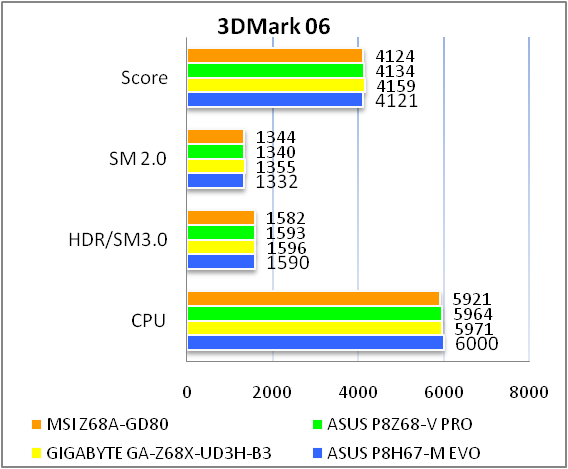

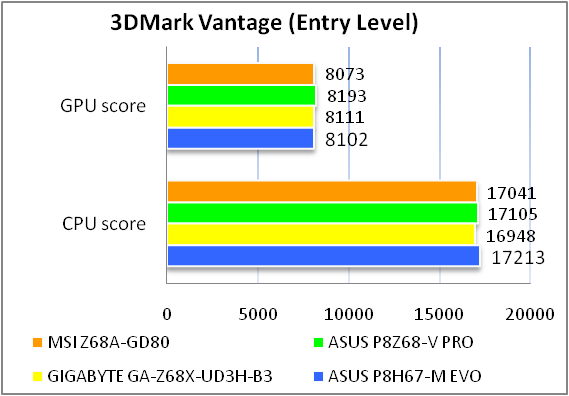

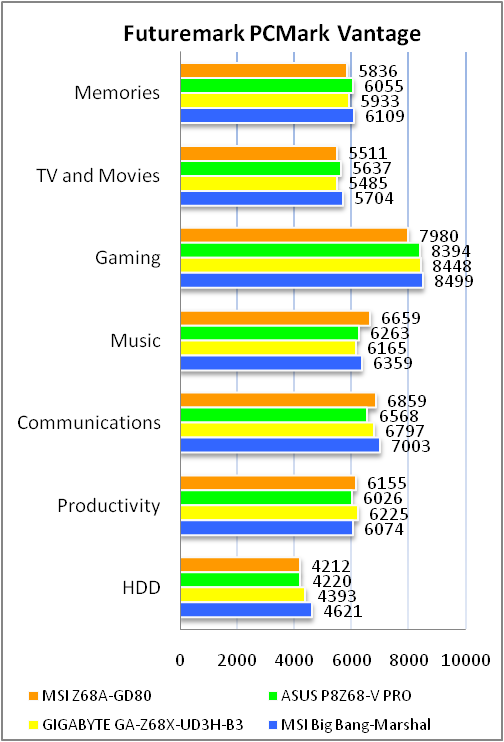

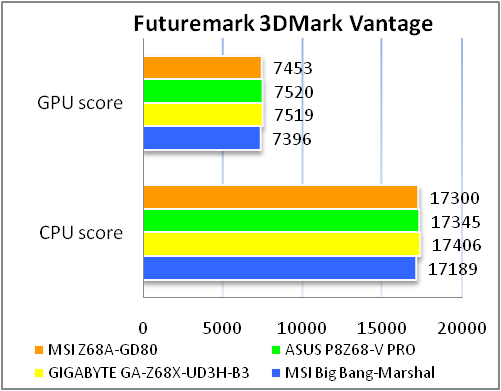

Результати тестів з дискретним відеоадаптером:

Продуктивність материнської плати MSI Z68A-GD80 (B3) суттєво нічим не виділяється на фоні деяких конкурентів, що свідчить про використання добре налагодженої версії BIOS.

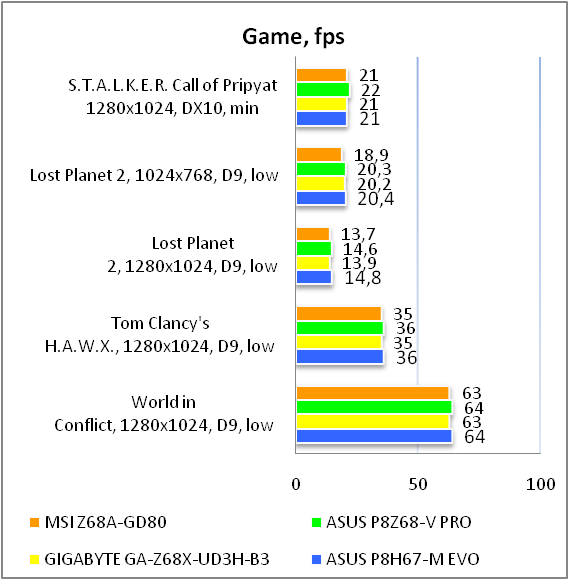

Результати тестів з інтегрованим відеоадаптером:

У режимі роботи з інтегрованим у процесор відеоядром, продуктивність материнської плати MSI Z68A-GD80 (B3) також еквівалентна конкурентам. Це ще одне підтвердження гарної оптимізації плати.

Можливості розгону

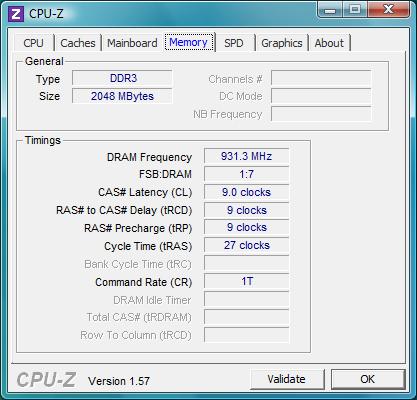

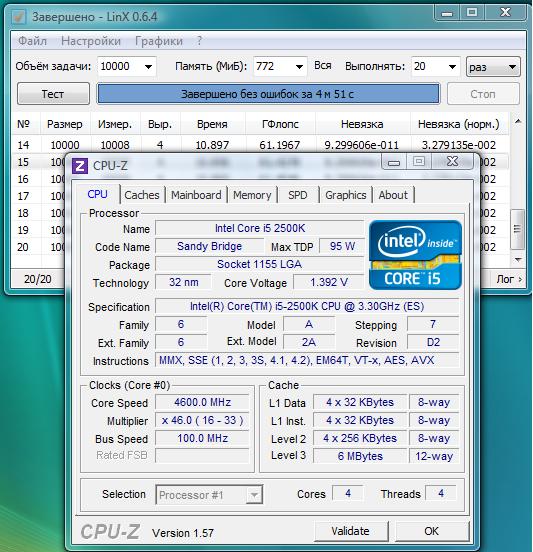

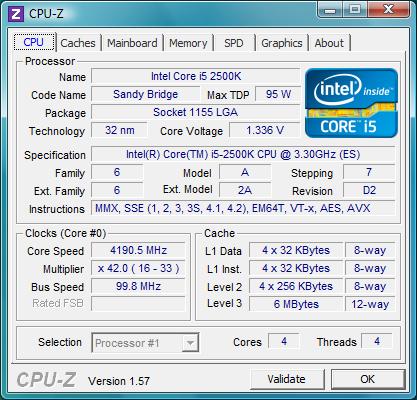

Для того щоб визначити розгінний потенціал материнської плати MSI Z68A-GD80 (B3) ми розганяли процесор з розблокованим множником шляхом підвищення останнього в BIOS. У підсумку, піднявши множник до 46 пунктів, і не виконуючи при цьому ніяких інших налаштувань системи, нам вдалося досягти частоти 4,6 ГГц для процесорного ядра. Непоганий результат, який напевно можна поліпшити, відрегулювавши додаткові налаштування BIOS.

Після перевірки можливостей мануального розгону плати, переходимо до оцінки ефективності функції автоматичного розгону OC Genie II, яка дозволяє безпечно збільшити продуктивність системи одним натисканням спеціальної кнопки на материнській платі або ж активувавши дану функцію в BIOS. Після активації OC Genie II процесор запрацював на частоті 4,2 ГГц - майже на гігагерц або 27% швидше щодо штатної частоти, дуже гідний результат для одного руху пальцем. Пам'ять під час авторозгону вдало налаштовується під параметри системи.

У підсумку, можливості розгону материнської плати MSI Z68A-GD80 (B3) можна охарактеризувати як досить гідні, як у ручному, так і автоматичному режимах.

Тестування звукового тракту на основі кодека Realtek ALC892

Загальні результати (Rightmark Audio Analyzer)

Режим роботи 16-bit, 44,1 khz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ	+0.19, -0.19	Дуже добре
Рівень шуму, дБ (А)	-86.1	Добре
Динамічний діапазон, дБ (А)	86.2	Добре
Гармонійні викривлення, %	0.129	Середньо
Гармонійні викривлення + шум, дБ(A)	-52.8	Погано
Інтермодуляційні викривлення + шум, %	0.253	Середньо
Взаємопроникнення каналів, дБ	-84.3	Дуже добре
Інтермодуляції на 10 кГц, %	0.256	Середньо
Загальна оцінка		Добре

Режим роботи 24-bit, 192 khz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ	+0.06, -0.11	Дуже добре
Рівень шуму, дБ (А)	-86.5	Добре
Динамічний діапазон, дБ (А)	86.6	Добре
Гармонійні викривлення, %	0.0031	Дуже добре
Гармонійні викривлення + шум, дБ(A)	-77.1	Середньо
Інтермодуляційні викривлення + шум, %	0.017	Дуже добре
Взаємопроникнення каналів, дБ	-79.8	Дуже добре
Інтермодуляції на 10 кГц, %	0.015	Дуже добре
Загальна оцінка		Добре

Звуковий кодек Realtek ALC892, інтегрований на даній платі, одержав у тестуванні загальну оцінку «добре», а виходить, він цілком задовольняє потреби середньостатистичного користувача.

Висновки

Протестована сьогодні материнська плата MSI Z68A-GD80 (B3) заснована на наборі системної логіки Intel Z68 Express, який поєднує в собі переваги наборів Intel P67 і H67 Express. Тобто має у своєму розпорядженні широкі можливості розгону системи, і водночас дозволяє працювати з інтегрованим у сучасні процесори Intel графічним ядром. Тому рішення на чіпсеті Intel Z68 Express, як правило, не самі доступні – не виключення і протестована сьогодні материнська плата. Однак вартість плати, про яку йде мова, може бути повністю виправдана більшою кількістю додаткових функцій, що є в наявності. Разом з перевагами «універсального» чіпсету, материнська плата MSI Z68A-GD80 (B3) може порадувати наявністю трьох слотів PCI-Express x16 з підтримкою технологій AMD CrossFireX і NVIDIA SLI. Крім того, дана материнська плата використовує якісну елементну базу Military Class II, підтримує інтерфейси SATA 6.0 Гб/с і USB 3.0, має функцію авторозгону OC Genie II, і деякі оверклокерські зручності. Також є дві мікросхеми BIOS і спеціальна панель з контрольними пунктами «Voltage Check Point» для виміру напруги. Беручи до уваги всі вище викладені особливості, материнську плату MSI Z68A-GD80 (B3) можна рекомендувати користувачам, які цінують високу продуктивність, функціональність і гарні розгінні характеристики.

Переваги:

• наявність трьох слотів PCI-Express x16;
• підтримка технологій NVIDIA SLI і AMD CrossFireX;
• підтримка чотирьох портів USB 3.0 і чотирьох портів SATA 3.0;
• застосування високоякісної елементної бази Military Class II;
• гарний розгінний потенціал;
• наявність технології авторозгону OC Genie II;
• використання більш зручної EFI BIOS;
• наявність двох гігабитних мережних контролерів;
• підтримка слотів PCI;
• гарна комплектація.

Особливості:

• відсутність можливості виводу аналогового відеосигналу.

Автор: Дмитро Ісаєв
Переклад: Анна Смірнова

Дякуємо українському представництву компанії Micro-Star Int'l Co.,Ltd. за надану для тестування материнську плату.

Дякуємо компаніям Intel, Kingston, MSI і Sea Sonic за надане для тестового стенда обладнання.
