Огляд і тестування материнської плати MSI Z170A XPOWER GAMING TITANIUM EDITION
04-03-2016
Не дивина, що компанія MSI вирішила порадувати своїх шанувальників не просто флагманською ігровою материнською платою, а моделлю з оригінальним дизайном, яка припаде до душі як любителям моддінгу, так і власникам системних блоків з прозорою бічною панеллю.
Окрім цього, MSI Z170A XPOWER GAMING TITANIUM EDITION отримала в своє розпорядження всі актуальні функціональні можливості і елементів керування, що істотно спрощує оверклокерські експерименти. Знайомство з нею традиційно почнемо з специфікації:
Виробник і модель |
MSI Z170A XPOWER GAMING TITANIUM EDITION |
Чіпсет |
Intel Z170 |
Процесорний роз’єм |
Socket LGA1151 |
Процесори, що підтримуються |
Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron для платформи Intel Socket LGA1151 |
Підтримка пам'яті |
4 x DIMM-слоти з підтримкою максимум 64 ГБ пам’яті з частотою до DDR4-4000 МГц |
Слоти розширення |
4 x PCI Express 3.0 x16 (х16 / x8+x8 / x8+x8+x4 / x8+x4+x4+x4) 3 x PCI Express 3.0 x1 |
Дискова підсистема |
Чипсет Intel Z170 підтримує: 2 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280) 2 x SATA Express (кожен сумісний з 2 х SATA 6 Гбіт/с) 2 x SATA 6 Гбіт/с RAID 0, RAID 1, RAID 5, RAID 10 Контролер ASMedia ASM1061 підтримує: 2 x SATA 6 Гбіт/с |
LAN |
1 x Intel WGI219V (10/100/1000 Мбіт/с) |
Звукова підсистема |
8-канальний Realtek ALC1150 |
Живлення |
1 х 24-контактний роз’єм живлення ATX 1 x 8-контактний роз’єм живлення ATX 12V 1 x 4-контактний роз’єм живлення ATX 12V 1 x 6- контактний роз’єм ATX 12V для додаткового живлення відеокарт |
Вентилятори |
2 x роз'єми вентиляторів CPU (4-контактні) 3 x роз'єми підключення системних вентиляторів (4-контактні) |
Охолодження |
Алюмінієвий радіатор на чіпсеті |
Зовнішні порти I/O |
1 x PS/2 Combo 2 x HDMI 1 x DisplayPort 1 x RJ45 4 x USB 3.1 Gen1 2 х USB 3.1 Gen2 3 x USB 2.0 5 x аудіопортів 1 x S/PDIF Out |
Внутрішні порти I/O |
1 x USB 3.1 Gen1 з підтримкою підключення двох USB 3.1 Gen1 1 x USB 3.1 Gen1 2 x USB 2.0, кожен з підтримкою підключення двох USB 2.0 1 x OC DASHBOARD 1 х TPM |
BIOS |
2 x 128 Mбит Flash ROM UEFI AMI BIOS PnP 1.0a, ACPI 5.0, SM BIOS 2.8 |
Форм-фактор |
ATX 305 x 244 мм |
Сайт виробника |
MSI |
Упаковка і комплектація
Материнська плата MSI Z170A XPOWER GAMING TITANIUM EDITION постачається в картонній коробці зі стильним оформленням в сріблястих тонах, відкидною кришкою і хорошим інформаційним наповненням, яке містить таблицю характеристик і ключові переваги кожного системного вузла.
У коробці ми виявили дуже хороший набір аксесуарів:
- диск з драйверами й утилітами;
- набір паперової документації;
- шість кабелів SATA;
- місток 2-Way NVIDIA SLI;
- набір для підключення щупів мультиметра;
- кабель підключення панелі OC DASHBOARD;
- панель OC DASHBOARD;
- заглушку інтерфейсної панелі;
- наклейки для позначення внутрішніх кабелів.
Безпосередньо сама панель OC DASHBOARD містить керуючі елементи для зручнішого розгону. В першу чергу це кнопки для зміни базової частоти, процесорного множника, вмикання/вимикання і перезавантаження. Клавіша із зображенням блискавки дозволяє активувати функцію Discharge, яка є аналогом вилучення батарейки BIOS. Також тут розташована кнопка швидкого переходу в BIOS і перемикач режиму Slow Mode.
Відзначимо, що дану плату можна підключити безпосередньо до самої новинки або винести за межі системного блоку за допомогою комплектного кабелю. У першому випадку виріз OC DASHBOARD використовується для роз'ємів виміру напруг на ключових елементах.
Дизайн і особливості плати

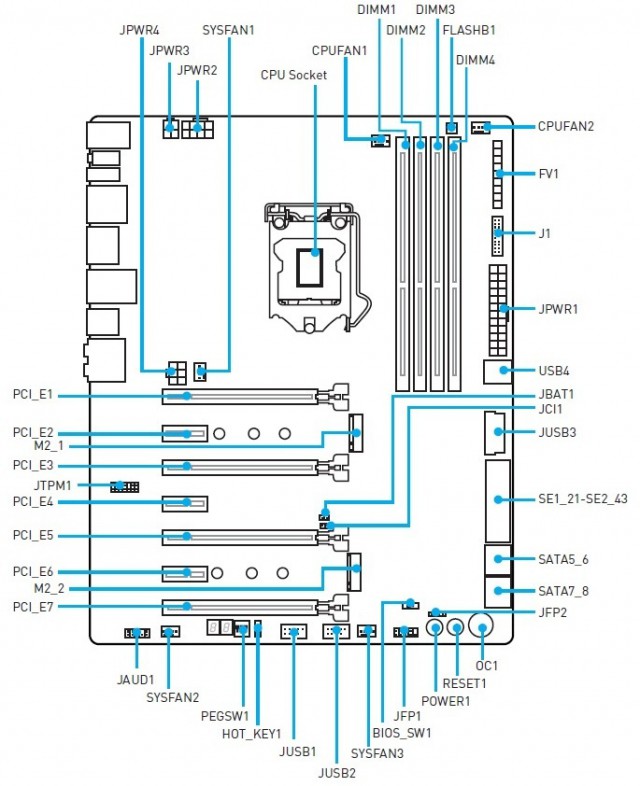

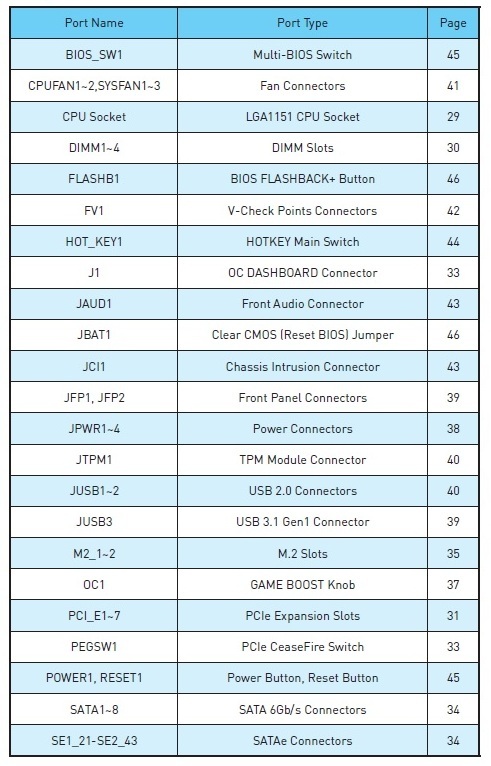

В основі MSI Z170A XPOWER GAMING TITANIUM EDITION лежить друкована плата білого кольору формату ATX (305 х 244 мм), яка з легкістю вмістила в себе досить велику кількість набортних елементів, дозволивши розмістити їх на оптимальних місцях. А її біло-чорний дизайн обов'язково припаде до смаку любителям оригінальних рішень.
На зворотному боці друкованої плати можна відзначити опорну пластину процесорного роз'єму, а також той факт, що всі три радіатори надійно зафіксовані за допомогою гвинтів.
У нижній частині плати розташовані наступні елементи: колодка підключення аудіо роз'ємів передньої панелі; два роз’єми підключення системних вентиляторів; діагностичний LED-індикатор; група перемикачів слотів PCI Express 3.0 x16; дві колодки підключення передньої панелі; кнопки увімкнення, перезавантаження і активації автоматичного розгону, а також дві колодки для підключення інтерфейсів USB 2.0. Всього на MSI Z170A XPOWER GAMING TITANIUM EDITION силами чіпсету Intel Z170 реалізовано підтримку двох портів USB 2.0: чотирьох внутрішніх і трьох на інтерфейсній панелі.
Можливості організації дискової підсистеми представлені двома роз'ємами M.2 з пропускною спроможністю 32 Гбіт/с (підтримуються SSD-накопичувачі форматів M.2 2242, 2260 і 2280), чотирма портами SATA 6 Гбіт/с, а також двома SATA Express, кожен з яких сумісний з двома SATA 6 Гбіт/с. Є підтримка масивів SATA RAID 0, RAID 1, RAID 5 і RAID 10. Відзначимо, що робота двох додаткових портів SATA 6 Гбіт/с реалізована силами контролера ASMedia ASM1061, тоді як всі інші інтерфейси функціонують завдяки чіпсету.
У зв'язку з нестачею вільних чіпсетних ліній одночасна робота інтерфейсів дискової підсистеми можлива тільки за однієї з наведених вище схем.
Права сторона системної плати MSI Z170A XPOWER GAMING TITANIUM EDITION примітна чотирма DIMM-слотами для встановлення модулів стандарту DDR4, які для більшої зручності обладнані засувками лише з одного боку. Оперативна пам'ять може працювати у двоканальному режимі. Для його реалізації модулі необхідно встановлювати або в перший і третій, або в другий і четвертий слоти (або ж зайняти всі чотири роз'єми). Підтримуються планки, що працюють на частотах до 4000 МГц в розгоні. Максимальний обсяг пам'яті може сягати 64 ГБ, чого повинно вистачити для будь-яких поставлених завдань.
Також на правій стороні знаходиться колодка для підключення виносної панелі з портами USB 3.1 Gen1 (5 Гбіт/с) і один аналогічний порт. Всього на новинці силами чіпсету реалізована підтримка семи портів USB 3.1 Gen1: трьох внутрішніх і чотирьох на інтерфейсній панелі.
Система охолодження плати складається з трьох основних алюмінієвих радіаторів: один здійснює відведення тепла від чіпсету Intel Z170, в той час як два інших, з'єднаних тепловою трубкою, накривають елементи підсистеми живлення процесора.
У процесі тестування були зафіксовані наступні температурні показники:
- радіатор охолодження чіпсета – 34,5°C (при розгоні – 34,5°C);
- радіатор охолодження елементів підсистеми живлення процесора – 49,5°C (при розгоні − 50,1°C).
Отримані результати вочевидь вказують на високу ефективність роботи встановленої системи охолодження, що свідчить про правильний підбір матеріалів і їх конструкції.
Живлення процесора здійснюється по посиленій 16-фазній схемі для обчислювальних ядер і додаткових вузлів. Сам перетворювач заснований на цифровому ШІМ-контролері IR35201. Елементна база новинки набрана за допомогою високоякісних комплектуючих відповідно до фірмового дизайну Military Class 5. До її складу увійшли твердотільні конденсатори Dark CAP і Hi-C CAP, мікросхеми DrMOS та дроселі Titanium Choke.
Для розширення функціональності у користувача є в розпорядженні сім слотів:
- PCI Express 3.0 x16 (у режимі х16 або х8);
- PCI Express 3.0 x1;
- PCI Express 3.0 x16 (у режимі х4);
- PCI Express 3.0 x1;
- PCI Express 3.0 x16 (у режимі х8 або x4);
- PCI Express 3.0 x1;
- PCI Express 3.0 x16 (у режимі x4).
Як бачимо, для організації графічної підсистеми є чотири слоти PCI Express x16, три з яких підключені до процесору і використовують всі доступні шістнадцять ліній стандарту PCI Express 3.0, тоді як пропускна здатність четвертого обмежена чотирма чіпсетними лініями. Залежно від кількості встановлених відеокарт ви отримаєте одну з наступних схем: х16 / х8+х8 / х8+х4+х4 / х8+х4+х4+х4. Нагадаємо, що два останні варіанти можна реалізувати тільки в разі встановлення графічних прискорювачів на основі GPU компанії AMD, оскільки NVIDIA не підтримує схеми з пропускною спроможністю х4.
Якщо ж ви вирішили скористатися можливостями інтегрованого в CPU графічного ядра, то у вашому розпорядженні три відеовиходи (два HDMI і один DisplayPort), обслуговування яких здійснюється силами двох мікросхем PTN3360DBS.
Можливості Multi I/O реалізовані за допомогою мікросхеми NUVOTON NCT6793D, яка керує роботою системних вентиляторів, портом PS/2, а також забезпечує моніторинг.
Для підтримки мережевих з'єднань слугує гігабітний LAN-контролер Intel WGI219V. А розподілити мережеві ресурси між прикладними програмами допоможе утиліта MSI GAMING LAN MANAGER.

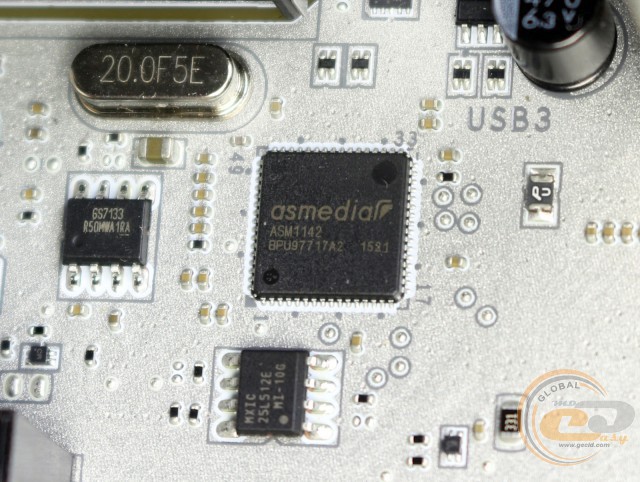

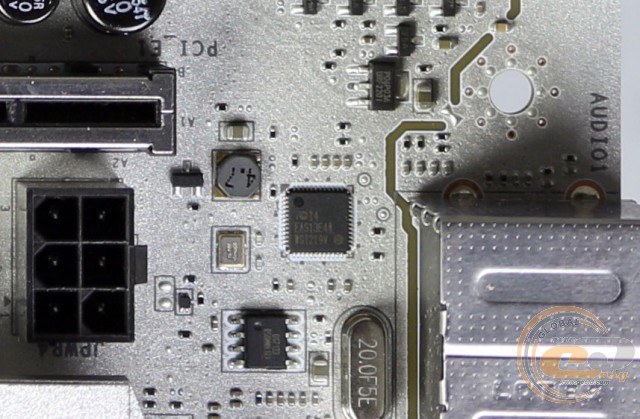

Коректна робота двох портів USB 3.1 Gen2 на інтерфейсній панелі забезпечена силами мікросхеми ASMedia ASM1142.

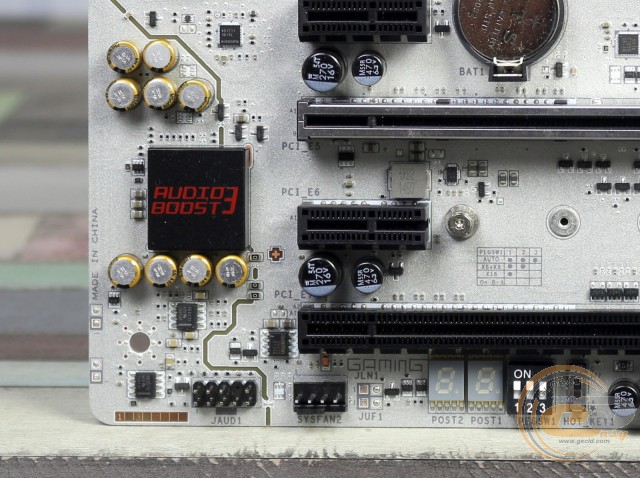

Звукова підсистема – це досить цікава конструкція під назвою «Audio Boost 3». Вона заснована на флагманському 7.1-канальному HDA-кодеку Realtek ALC1150, який функціонує в парі з двома підсилювачами TI OP1652, здатними підтримати роботу навушників з опором до 600 Ом. Також використовуються високоякісні аудіоконденсатори Nippon Chemi-Con, позолочені аудіороз'єми й технологія екранування для захисту від електромагнітних перешкод. Програмне доведення якості звуку до необхідного рівня здійснює ПЗ Nahimic Audio Enhancer.

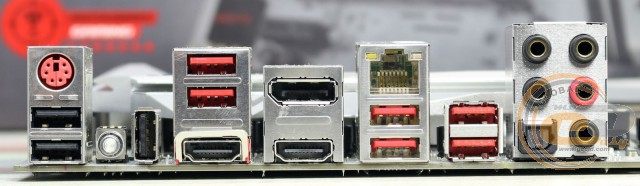

На інтерфейсну панель материнської плати MSI Z170A XPOWER GAMING TITANIUM EDITION виведені наступні елементи:
- 2 x HDMI;
- 1 x DisplayPort;
- 1 x RJ45;
- 2 х USB 3.1 Gen2;
- 4 x USB 3.1 Gen1;
- 3 x USB 2.0;
- 1 x Optical S/PDIF out;
- 5 x аудіопортів;
- 1 x кнопка скидання CMOS
- 1 x PS/2 Combo.
Таке компонування можна сміливо назвати відмінним, оскільки вона має велику кількість портів USB (включаючи два USB 3.1 Gen2), два відеовиходи, п'ять позолочених аудіороз'ємів для зручного підключення багатоканальної акустики, а також підтримку порту Gaming Device Port для підключення ігрових мишок або клавіатур і зручну кнопку для скидання CMOS.
Материнська плата MSI Z170A XPOWER GAMING TITANIUM EDITION оснащена п'ятьма 4-контактними роз'ємами для підключення вентиляторів: два слугують для системи охолодження процесора, а три інші призначені для підключення системних пропелерів.
UEFI BIOS
У цій моделі використовується фірмовий завантажувач Click BIOS 5 на основі технології UEFI. Він вирізняється привабливим графічним інтерфейсом і зручністю процесу внесення змін до налаштувань. Опції, необхідні для тонкого конфігурування системи, згруповані в розділі «OC», де за необхідністю можна отримати доступ до регулювання напруги на різних компонентах. Також підтримується збереження налаштувань BIOS в шести різних профілях і можливість завантаження необхідного профілю з USB-накопичувача.
У розділі «Hardware Monitor» відкривається доступ до спостереження за системною температурою, температурою процесора і швидкістю обертання встановлених вентиляторів. Тут можна задавати вручну необхідну частоту обертання лопатей вентиляторів. Додатково можна стежити за напругою на ядрі процесора, модулях пам'яті і на лініях живлення +12В і +5В.
Можливості розгону

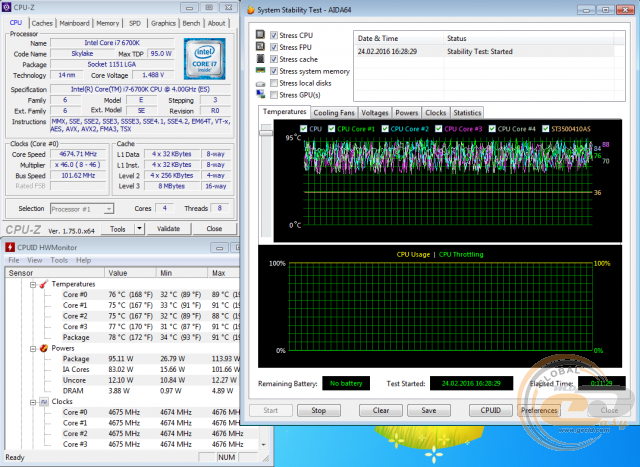

За підсумками ручного розгону процесора Intel Core i7-6700K його стабільна робоча частота склала 4674 МГц при напрузі 1,46 В.

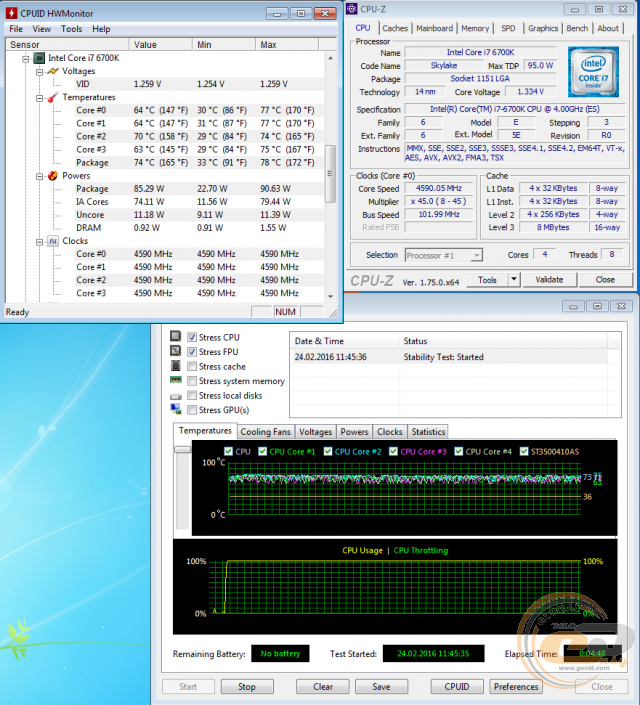

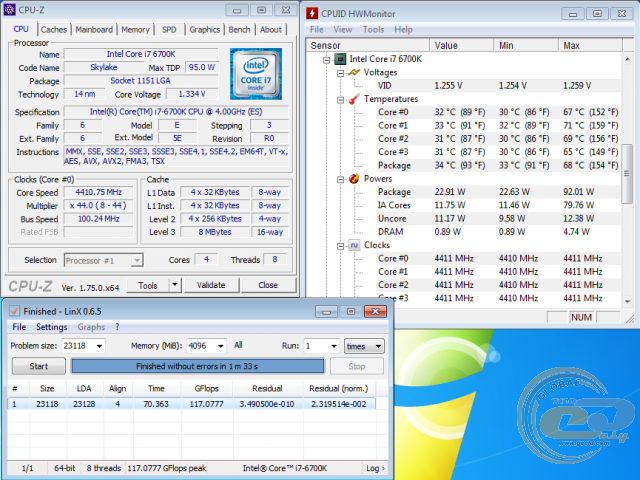

Використання можливостей автоматичного розгону за допомогою комплектної утиліти дозволило підвищити частоту процесора до 4590 МГц при напрузі 1,259 В. Аналогічного результату можна домогтися через BIOS або кнопку автоматичного розгону на друкованій платі.

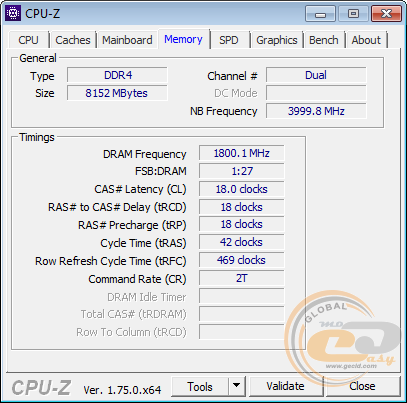

Тестові модулі оперативної пам'яті DDR4-3600 Apacer BLADE EK.08GA4.KGBK2 запустилися на швидкості DDR4-3600 МГц.
Тестування
Для перевірки можливостей материнської плати MSI Z170A XPOWER GAMING TITANIUM EDITION використовувалося наступне обладнання:
Процесор |
Intel Core i7-6700K (Socket LGA1151, 4,0 ГГц, L3 8 МБ) |
Кулер |
Scythe Kama Angle Rev.B |
Оперативна пам’ять |
2 x 8 ГБ DDR4-2400 HyperX Fury HX424C15FBK2/16 |
Відеокарта |
MSI R9 285 GAMING 2G (2 ГБ GDDR5) |
Жорсткий диск |
Seagate Barracuda 7200.12 ST3500418AS (500 ГБ, SATA 3 Гбіт/с, NCQ) |
Оптичний привід |
ASUS DRW-1814BLT SATA |
Блок живлення |
Seasonic X-560 Gold (SS-560KM Active PFC) |
Корпус |
CODEGEN M603 Midi Tower (2 х 120-мм вентилятори на вдув/видув) |
Монітор |
Philips Brilliance 240P4QPYNS |

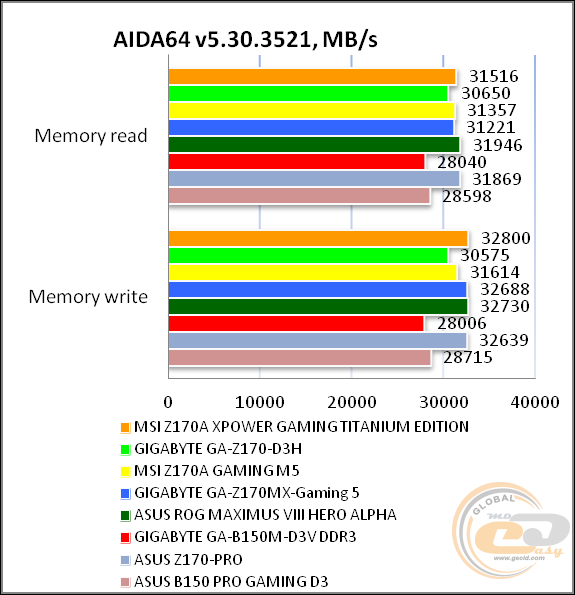

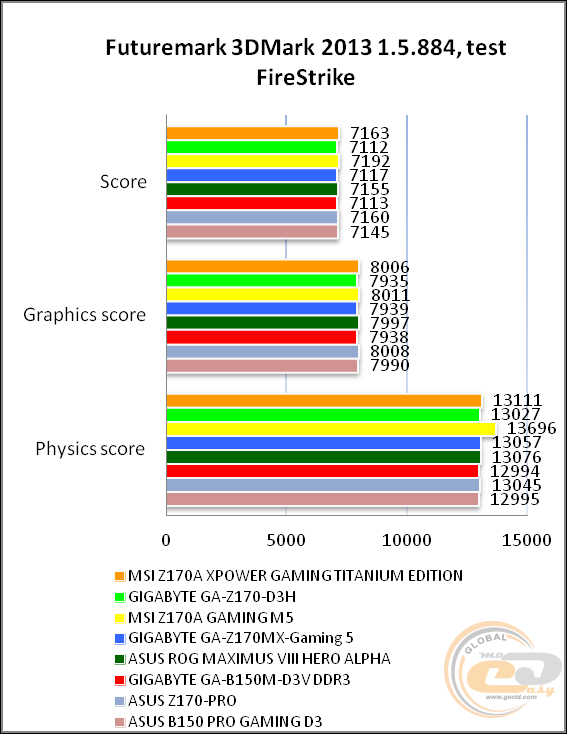

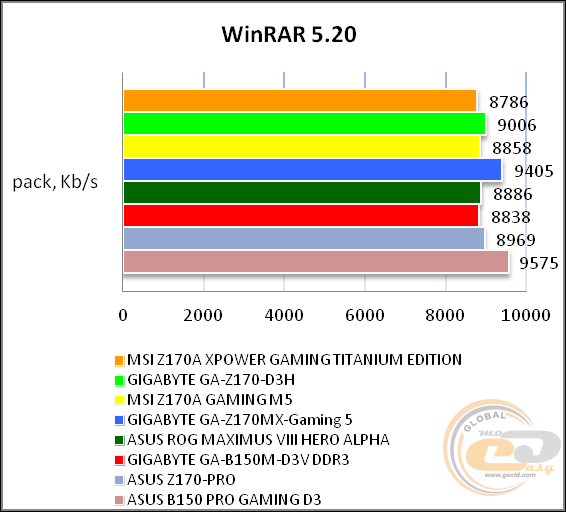

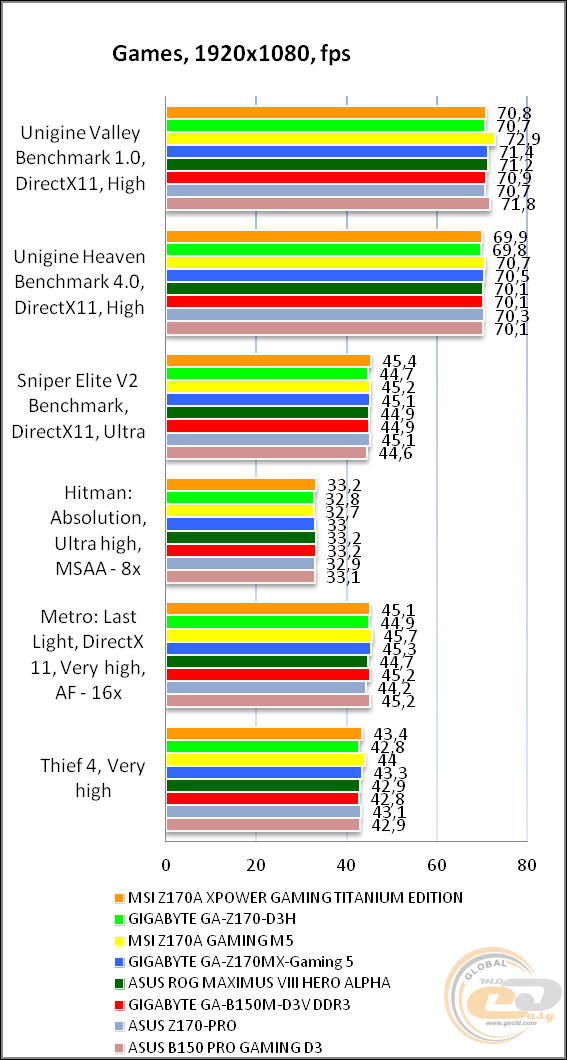

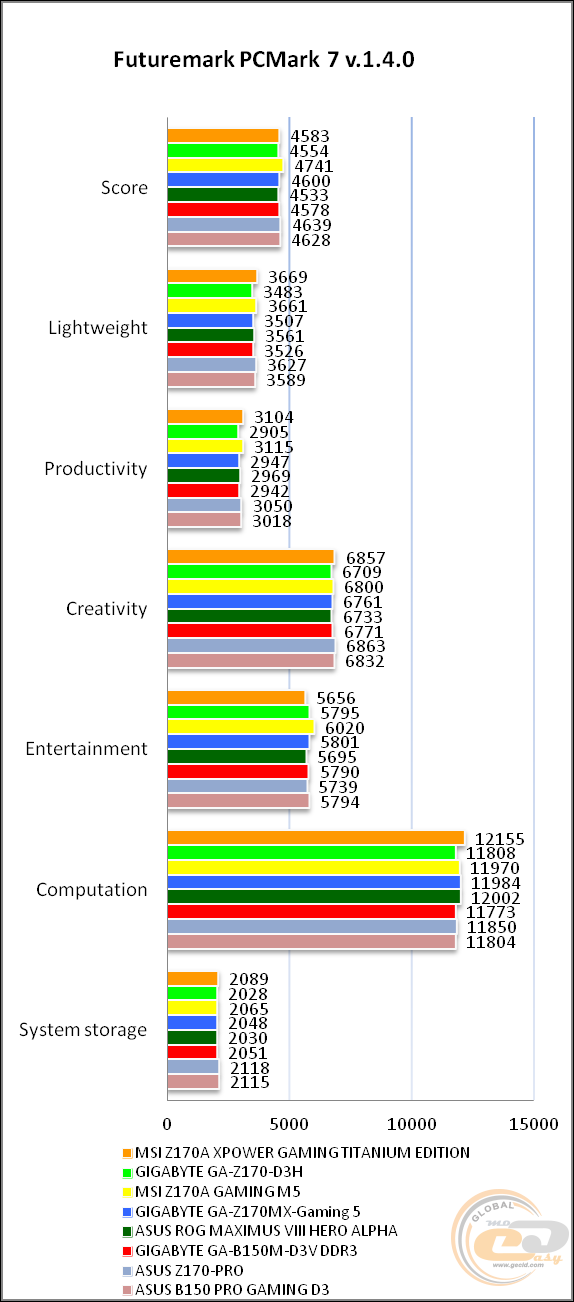

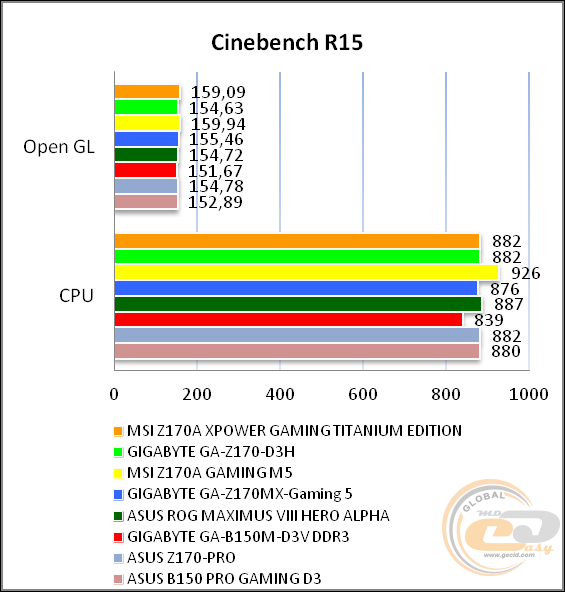

Результати тестів
Продемонстровані результати вказують на високий рівень якості виконання новинки. Вони досягнуті завдяки використанню хорошої елементної бази, актуальних функціональних можливостей і вдалій оптимізації налаштувань BIOS.
Тестування звукового тракту на основі кодеку Realtek ALC1150
Звіт про тестування в RightMark Audio Analyzer
Режим роботи 16-bit, 44,1 kHz
Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ |
+0.24, +0.14 |
Відмінно |
Рівень шуму, дБ (А) |
-91.7 |
Дуже добре |
Динамічний діапазон, дБ (А) |
91.6 |
Дуже добре |
Гармонійні спотворення, % |
0.0080 |
Дуже добре |
Гармонійні спотворення + шум, дБ(A) |
-78.5 |
Посередньо |
Інтермодуляційні спотворення + шум, % |
0.012 |
Дуже добре |
Взаємопроникнення каналів, дБ |
-91.7 |
Відмінно |
Інтермодуляції на 10 кГц, % |
0.029 |
Добре |
Загальна оцінка |
|
Дуже добре |
Режим роботи 24-bit, 192 kHz
Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ |
+0.22, +0.06 |
Дуже добре |
Рівень шуму, дБ (А) |
-104.3 |
Відмінно |
Динамічний діапазон, дБ (А) |
104.2 |
Відмінно |
Гармонійні спотворення, % |
0.0078 |
Дуже добре |
Гармонійні спотворення + шум, дБ(A) |
-79.7 |
Посередньо |
Інтермодуляційні спотворення + шум, % |
0.0092 |
Дуже добре |
Взаємопроникнення каналів, дБ |
-97.2 |
Відмінно |
Інтермодуляції на 10 кГц, % |
0.027 |
Добре |
Загальна оцінка |
|
Дуже добре |
За традицією відзначимо відмінну якість аудіо, що забезпечується звуковою підсистемою на основі фірмового дизайну Audio Boost 3 з флагманським кодеком Realtek ALC1150. Для цінителів безкомпромісного звуку є можливість встановити дискретну аудіоплату з інтерфейсом PCI Express.
Висновки
Материнська плата MSI Z170A XPOWER GAMING TITANIUM EDITION є одним з найцікавіших рішень для складання висококласної оверклокерської або ігрової системи завдяки відмінному набору функціональних можливостей і дуже цікавому дизайну. Вона надає в розпорядження користувачеві не лише відмінні можливості з організації дискової підсистеми, але й низку елементів керування на друкованій платі для істотного спрощення розгону. Відзначимо також можливість встановлення чотирьох відеокарт, багатий комплект поставки, якісну елементну базу та велику кількість сучасних інтерфейсів. Окремої уваги заслуговує хороший набір портів на інтерфейсній панелі, а також відмінні можливості з ручного й автоматичного розгону.
З особливостей новинки слід виділити лише обмеження щодо одночасного використання деяких інтерфейсів дискової підсистеми. У іншому ж ніяких недоліків виявлено не було.
Підводячи підсумки огляду MSI Z170A XPOWER GAMING TITANIUM EDITION, можна сказати, що вона буде відмінним вибором для висококласної ігрової системи, зібраної в білому корпусі, особливо, якщо вас не бентежить її середня вартість близько $350.
Переваги:
- поліпшена елементна база для надійнішої та стабільнішої роботи материнської плати (Military Class 5);
- посилена підсистема живлення;
- оригінальний і стильний дизайн в білих тонах;
- продумане компонування набортних елементів;
- підтримка оптимізованих модулів оперативної пам'яті DDR4-4000 МГц;
- відмінне компонування інтерфейсної панелі;
- використання посилених роз'ємів PCI Express 3.0 x16 для встановлення масивних відеокарт;
- підтримка двох інтерфейсів USB 3.1 Gen2;
- дві мікросхеми з прошивками BIOS;
- високоякісна аудіопідсистема з дизайном Audio Boost 3;
- підтримка низки корисних фірмових технологій і утиліт.
Особливості:
- обмеження щодо одночасного використання інтерфейсів дискової підсистеми.
Автор: Костянтин Шорохов
Переклад: Юрій Коваль
Висловлюємо подяку компанії MSI за надану для тестування материнську плату.
Висловлюємо подяку компаніям AMD, Intel, Kingston, Philips і Seasonic за надане для тестового стенда обладнання.
