Огляд і тестування материнської плати MSI Z170A SLI PLUS

У більшості випадків лише окремі ігрові та оверклокерські материнські плати пропонують можливість установки декількох відеокарт в режимі AMD CrossFireX або NVIDIA SLI з розподілом ліній PCI Express за схемою х8+х8. І це цілком логічно, оскільки пересічним користувачам достатньо однієї відеокарти (або навіть вбудованої графіки) для роботи та розваг.

Тому досить незвично бачити в моделі MSI Z170A SLI PLUS підтримку режимів Multi-GPU, адже вона не відноситься ні до яскраво виражених ігрових, ні до топових оверклокерських рішень. Героїня цього огляду входить до універсальної лінійки MSI PRO Series, продукти якої вирізняються високою якістю, широкими функціональними можливостями і високою надійністю, тому можуть використовуватися як у домашніх системах, так і в продуктах бізнес-класу. Давайте з'ясуємо, чим ще зможе порадувати або засмутити покупця дана плата.

Специфікація:

Виробник і модель	MSI Z170A SLI PLUS
Чіпсет	Intel Z170
Процесорний роз'єм	Socket LGA1151
Підтримка процесорів	Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron для платформи Intel Socket LGA1151
Підтримка пам'яті	4 x DIMM-слоти з підтримкою максимум 64 ГБ пам'яті з частотою до DDR4-3600 МГц
Слоти розширення	3 x PCI Express 3.0 x16 (х16 / x8+x8 / x8+x8+x4) 3 x PCI Express 3.0 x1
Дискова підсистема	Чіпсет Intel Z170 підтримує: 1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280) 6 x SATA 6 Гбіт/с RAID 0, RAID 1, RAID 5, RAID 10
LAN	1 x Intel WGI219V (10/100/1000 Мбіт/с)
Звукова підсистема	8-канальний Realtek ALC1150
Живлення	1 х 24-контактний роз'єм живлення ATX 1 x 8-контактний роз'єм живлення ATX12V
Вентилятори	2 x роз'єми вентиляторів CPU (4-контактні) 3 x роз'єми підключення системних вентиляторів (4-контактні)
Охолодження	Алюмінієвий радіатор на чіпсеті Алюмінієві радіатори на елементах підсистеми живлення
Зовнішні порти I/O	2 x PS/2 1 x HDMI 1 x DVI-D 1 x D-Sub 1 x RJ45 2 x USB 3.1 Gen1 1 х USB 3.1 Gen2 Type-C 2 x USB 2.0 6 x аудіопортів
Внутрішні порти I/O	2 x USB 3.1 Gen1, кожен з підтримкою підключення двох USB 3.1 Gen1 2 x USB 2.0, кожен з підтримкою підключення двох USB 2.0 1 x TPM 1 x COM 1 x LPT 1 х Thunderbolt
BIOS	128 Mбіт Flash ROM UEFI AMI BIOS PnP 1.0a, ACPI 5.0, SM BIOS 2.8
Форм-фактор	ATX 305 x 244 мм
Сайт виробника	MSI Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка та комплектація

Материнська плата MSI Z170A SLI PLUS постачається в картонній коробці з лаконічним і стильним оформленням в темних тонах і хорошим інформаційним наповненням, яке містить таблицю характеристик і опис ключових переваг.

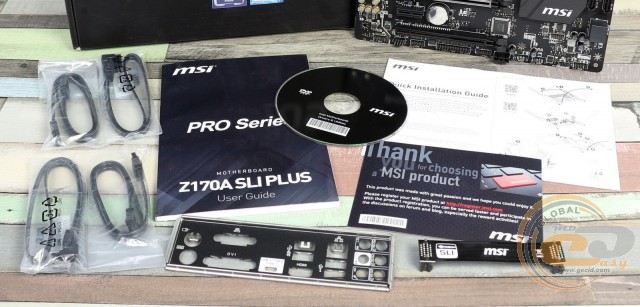

У коробці ми виявили хороший набір аксесуарів, а саме:

• диск з драйверами і утилітами;
• набір паперової документації;
• чотири кабелі SATA;
• місток 2-Way NVIDIA SLI;
• заглушку інтерфейсної панелі.

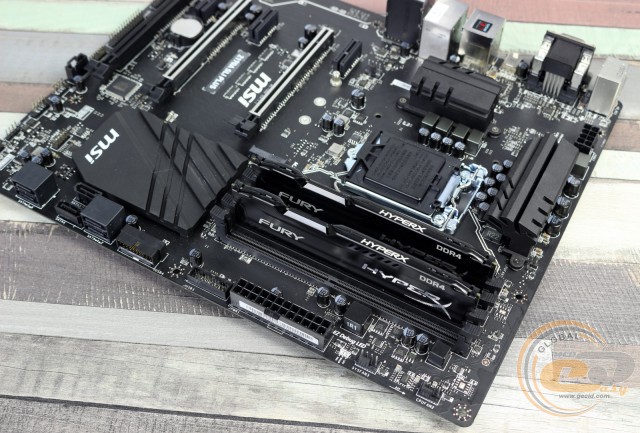

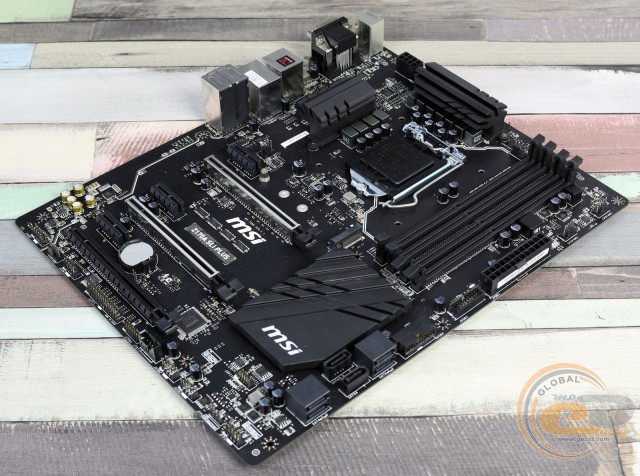

Дизайн і особливості плати

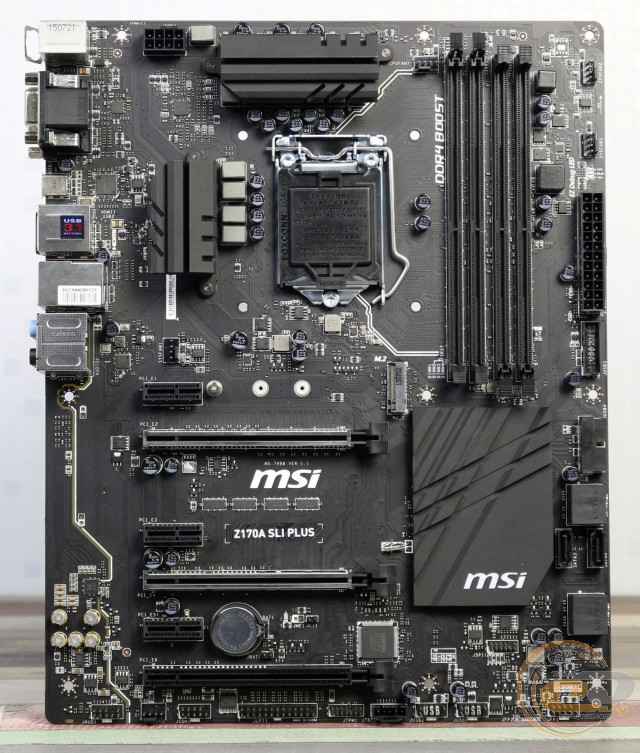

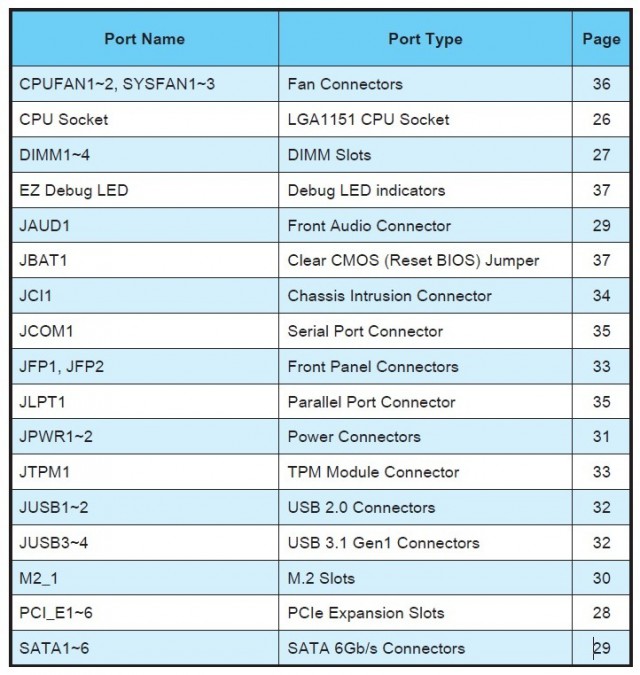

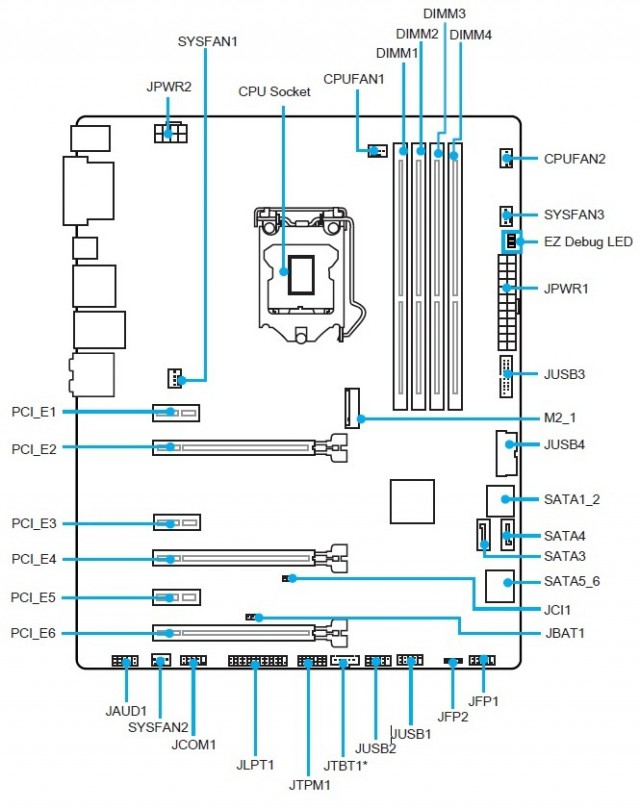

В основі новинки лежить друкована плата формату ATX (305 x 244 мм), яка з легкістю вмістила в себе досить велику кількість набортних елементів, дозволивши розташувати їх на оптимальних місцях. Що стосується оформлення, останнім часом поряд з традиційно чорно-червоною гаммою уольорів (наприклад, MSI Z170A TOMAHAWK) ми бачимо все більше моделей MSI в білому (MSI Z170A XPOWER GAMING TITANIUM EDITION), чорному (MSI Z170A GAMING PRO CARBON) або чорно-білому виконанні (MSI Z97S SLI Krait Edition). В даному випадку використовується стильне матово-чорне забарвлення.

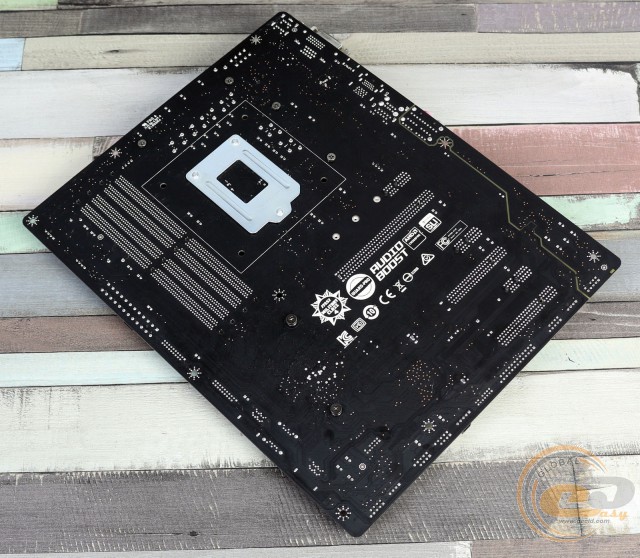

На зворотному боці друкованої плати можна відзначити опорну пластину процесорного роз'єму та гвинти кріплення всіх трьох радіаторів, які забезпечують кращу притискну силу, ніж пластикові кліпси.

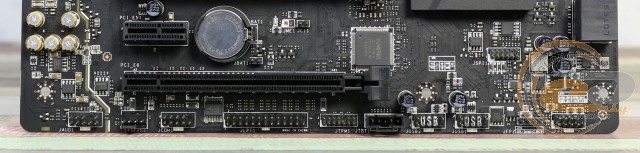

У нижній частині плати розташовані наступні елементи: колодка підключення аудіо роз'ємів передньої панелі; порти COM, LPT, TPM і Thunderbolt; дві колодки підключення передньої панелі; роз'єм для підключення системного вентилятора, а також дві колодки для підключення інтерфейсів USB 2.0. Всього на MSI Z170A SLI PLUS силами чіпсета Intel Z170 реалізована підтримка двох портів USB 2.0: чотирьох внутрішніх і двох на інтерфейсній панелі.

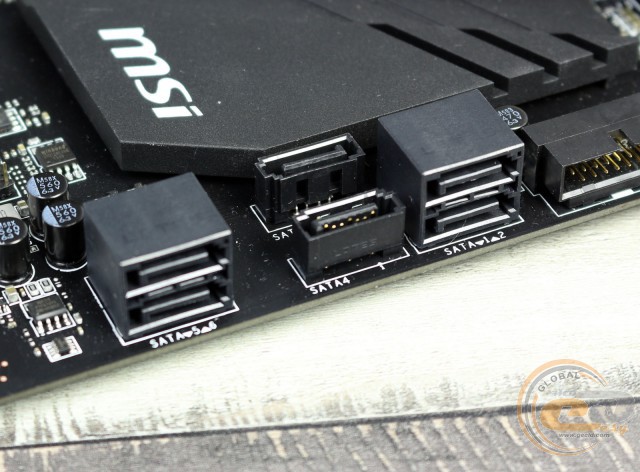

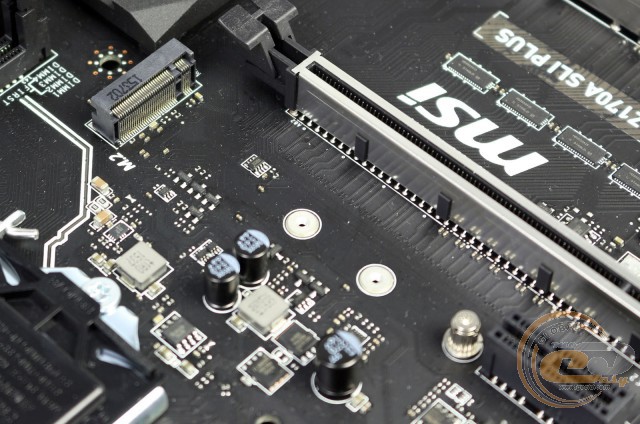

Можливості організації дискової підсистеми представлені роз'ємом M.2 з пропускною спроможністю 32 Гбіт/с (підтримуються SSD-накопичувачі форматів M.2 2242, 2260 і 2280) і шістьма портами SATA 6 Гбіт/с, доступ до яких залишається вільним навіть при встановленні габаритних відеокарт. Є підтримка масивів SATA RAID 0, RAID 1, RAID 5 і RAID 10.
Як бачимо, виробник вирішив відмовитися від реалізації портів SATA Express, тому не зазначаються жодні обмеження щодо одночасного використання інтерфейсів дискової підсистеми.

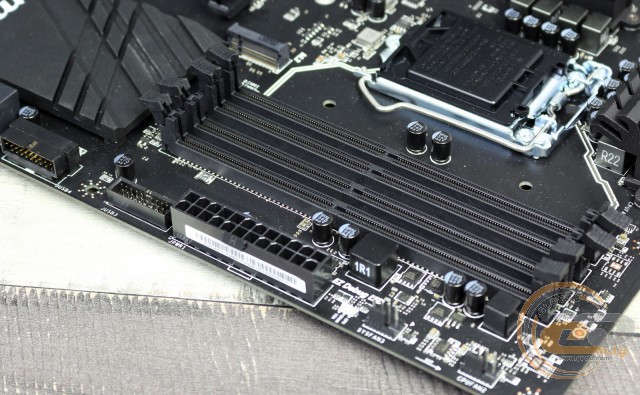

Права сторона системної плати MSI Z170A SLI PLUS примітна чотирма DIMM-слотами для установки оперативної пам'яті стандарту DDR4, яка може працювати в двоканальному режимі. Для його реалізації модулі необхідно встановлювати або в перший і третій, або в другий і четвертий слоти (або ж зайняти всі чотири роз'єми). Підтримуються планки, що працюють на частотах до 3600 МГц у розгоні. Максимальний обсяг пам'яті може досягати 64 ГБ, чого повинно вистачити для будь-яких поставлених завдань.

Звертаємо увагу на розташування засувок самих DIMM-слотів – по дві з кожної сторони. Такий варіант не створить проблем при підключенні довгих відеокарт, але звичніше було б розташувати всі засувки з одного боку (ближче до верхнього краю).

Також на правій стороні знаходяться індикатори EZ Debug LED (для діагностики проблем з процесором, оперативною пам'яттю та відеокартою) і дві колодки для підключення виносних панелей з портами USB 3.1 Gen1 (5 Гбіт/с). Всього на новинці силами чіпсета реалізована підтримка шести портів USB 3.1 Gen1: чотирьох внутрішніх і двох на інтерфейсній панелі.

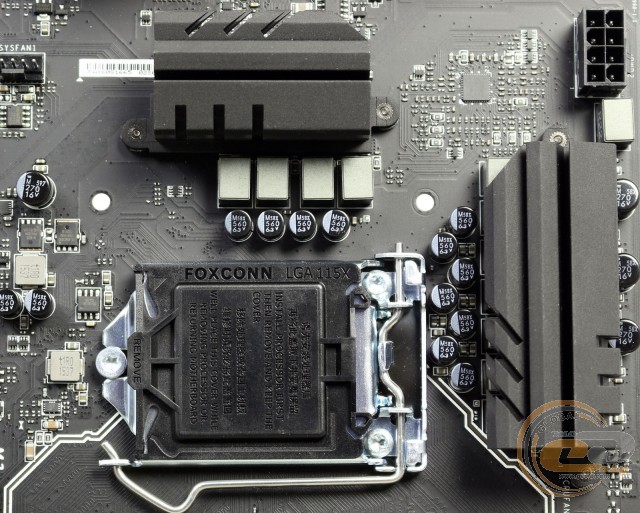

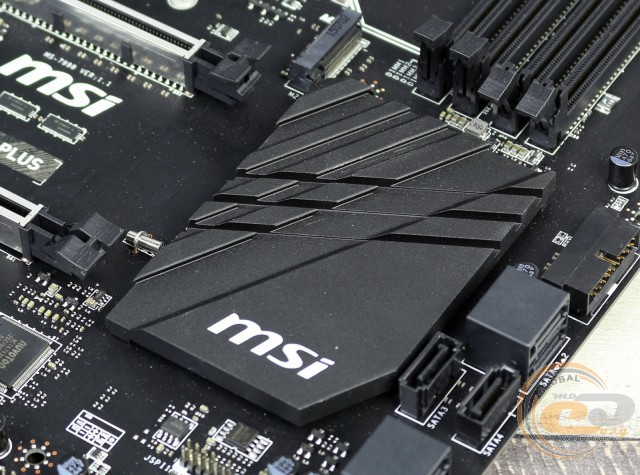

Система охолодження плати складається з трьох основних алюмінієвих радіаторів: один здійснює відведення тепла від чіпсета Intel Z170, в той час як два інших накривають елементи підсистеми живлення процесора. В процесі тестування були зафіксовані наступні температурні показники:

• радіатор охолодження чіпсета – 32,1°С (при розгоні – 32,5°C);
• верхній радіатор охолодження елементів підсистеми живлення процесора – 48,1°C (при розгоні − 48,7°C);
• нижній радіатор охолодження елементів підсистеми живлення процесора – 47,8°C (при розгоні – 48,8°C);
• дроселі – 52,2°C (при розгоні – 53,3°C).

Отримані результати вказують на високу ефективність роботи встановленої системи охолодження, що свідчить про правильний підбір матеріалів і їх конструкцію. Схожі результати були отримані й при тестуванні інших високопродуктивних плат компанії MSI на основі чіпсета Intel Z170 (наприклад, MSI Z170A TOMAHAWK і MSI Z170A GAMING PRO CARBON).

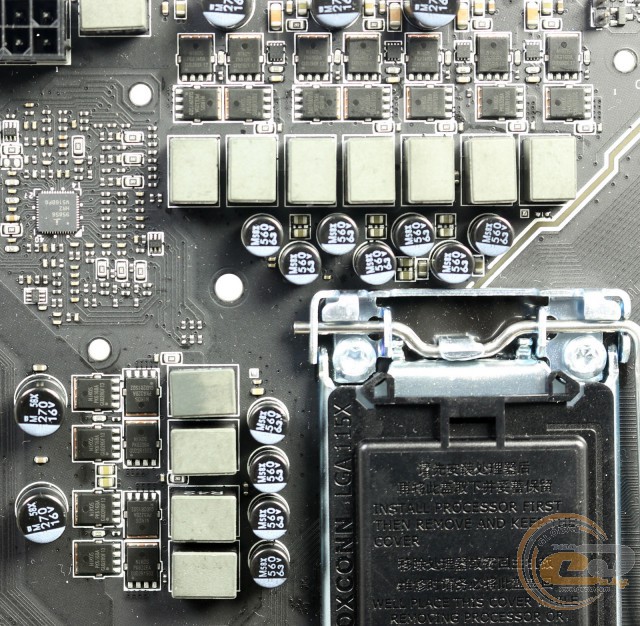

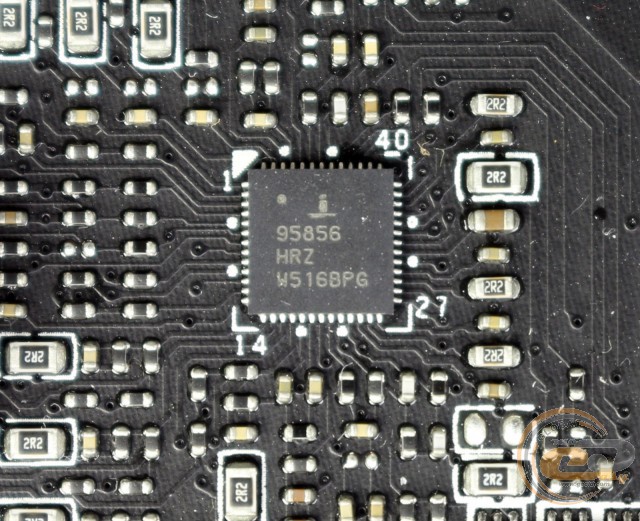

Живлення процесора здійснюється за посиленою 4+7-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач заснований на цифровому ШІМ-контролері ISL95856, який здатний контролювати два канали з 4 і 3 фазами, тобто в даному випадку використано подвоєння. Елементна база новинки набрана за допомогою якісних комплектуючих відповідно до фірмового дизайну Military Class 4. До її складу увійшли твердотільні конденсатори Dark CAP і дроселі Dark Choke.

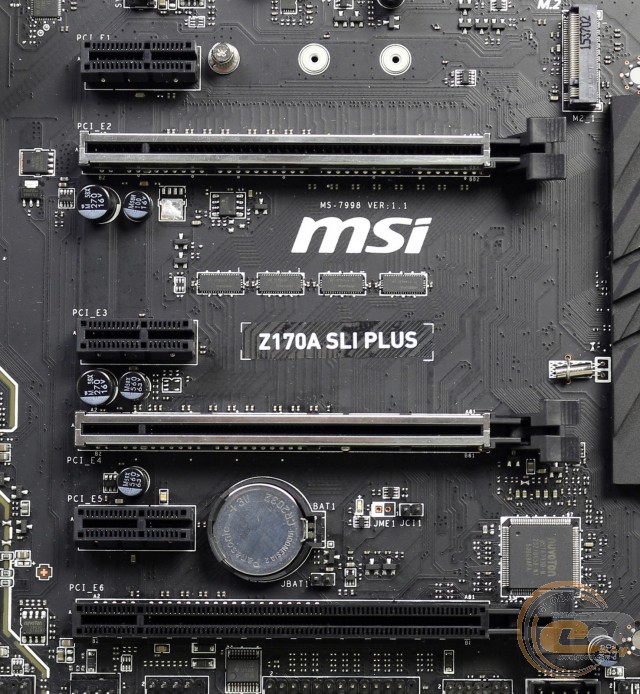

Для розширення функціональності в користувача є шість слотів:

1. PCI Express 3.0 x1;
2. PCI Express 3.0 x16 (у режимі х16 або х8);
3. PCI Express 3.0 x1;
4. PCI Express 3.0 x16 (у режимі х8);
5. PCI Express 3.0 x1;
6. PCI Express 3.0 x16 (у режимі х4).

Як бачимо, для організації графічної підсистеми є три слоти PCI Express x16, два з яких (з посиленою металевою конструкцією) підключені до процесора та ділять між собою 16 ліній PCI Express 3.0, тоді як третій використовує лише 4 чіпсетних лінії. Залежно від кількості встановлених відеокарт, ви отримаєте одну з наступних схем: х16, х8+х8 або х8+х8+х4. Останній варіант підтримується тільки в разі встановлення графічних прискорювачів на основі GPU компанії AMD, оскільки NVIDIA не підтримує схеми з пропускною спроможністю х4.

Окремо відзначимо, що у вас без проблем вийде встановити дві відеокарти з трислотовою системою охолодження. При цьому у вільному доступі все ще залишиться один роз'єм PCI Express 3.0 x1.

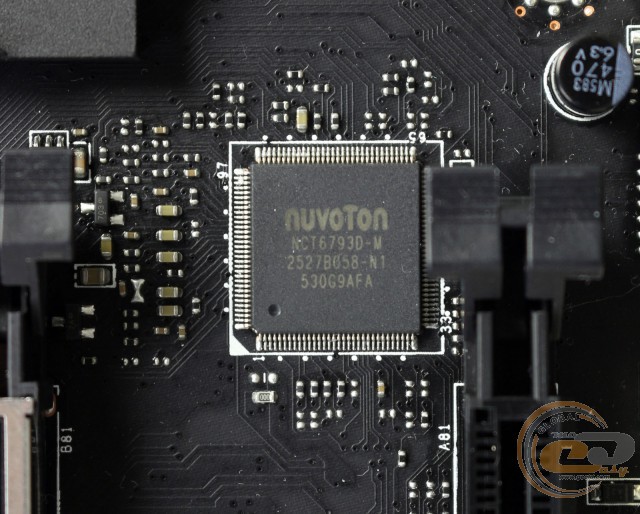

Можливості Multi I/O реалізовані за допомогою мікросхеми NUVOTON NCT6793D, яка керує роботою системних вентиляторів, портами COM, LPT і PS/2, а також забезпечує моніторинг.

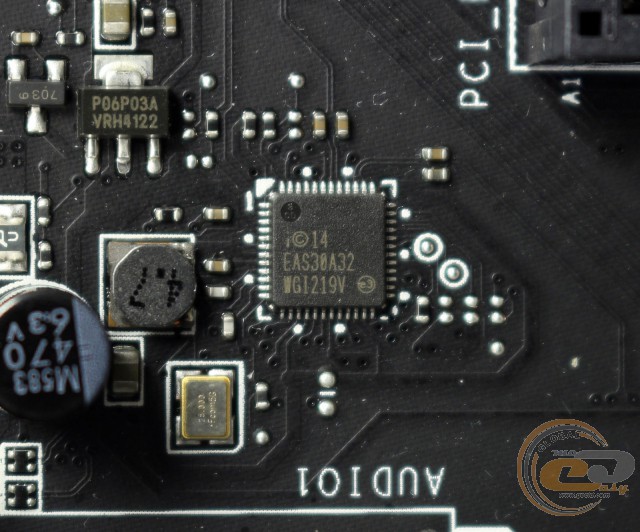

Для реалізації мережних з'єднань слугує гігабітний LAN-контролер Intel WGI219V. А ось підтримка утиліти MSI GAMING LAN для пріоритизації мережевого трафіку не заявлена - це традиційна перевага фірмових ігрових плат.

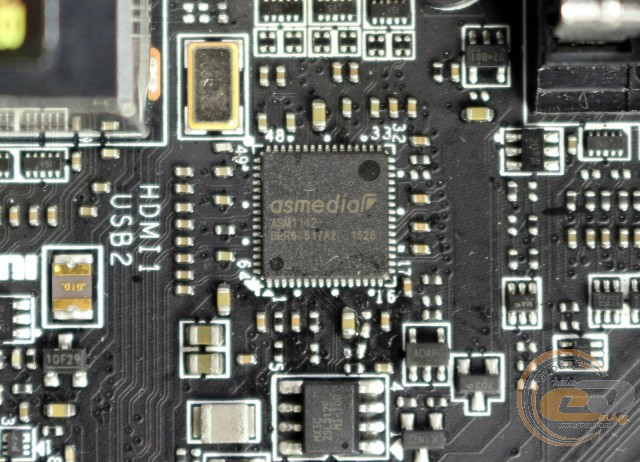

Коректна робота порту USB 3.1 Gen2 на інтерфейсній панелі забезпечена силами мікросхеми ASMedia ASM1142.

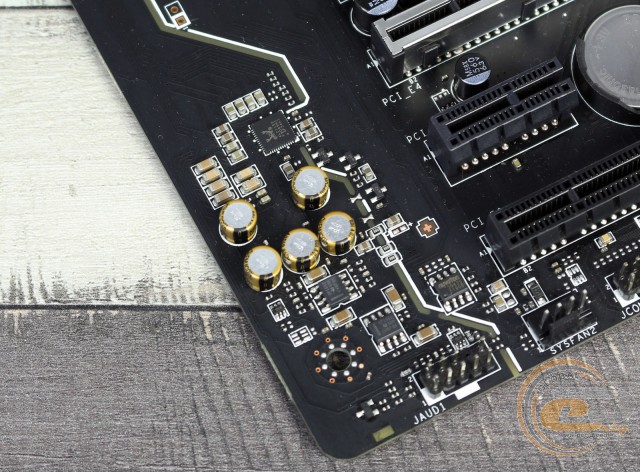

Звукова підсистема – це досить цікава конструкція під назвою «Audio Boost». Вона заснована на флагманському 7.1-канальному HDA-кодеку Realtek ALC1150, який функціонує в парі з двома підсилювачами OP1652 і високоякісними аудіоконденсаторами Nippon Chemi-Con. Звуковий тракт ізольований для захисту від електромагнітних завад. У деяких платах (наприклад, MSI Z170A GAMING PRO CARBON) можна зустріти використання захисного кожуха на самому звуковому кодеку або підсвічування захисної смужки (наприклад, MSI Z170A GAMING M5).

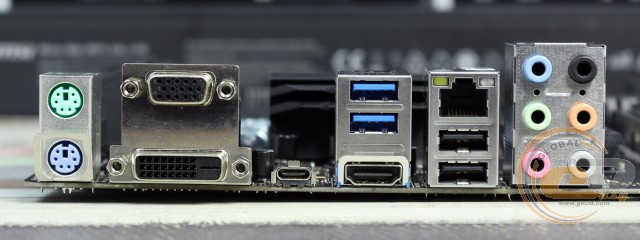

На інтерфейсну панель материнської плати MSI Z170A SLI PLUS виведені наступні порти:

• 1 x HDMI;
• 1 x DVI-D;
• 1 x D-Sub;
• 1 x RJ45;
• 1 х USB 3.1 Gen2 Type-C;
• 2 x USB 3.1 Gen1;
• 2 x USB 2.0;
• 6 x аудіопортів;
• 2 x PS/2.

Таке компонування викликає суперечливі почуття. З одного боку, воно має базову кількість портів USB (включаючи USB 3.1 Gen2), три відеовиходи, зручне підключення багатоканальної акустики, а також можливість вивести на задню панель порти COM, LPT і Thunderbolt за допомогою відповідних колодок. З іншого – не зовсім зрозуміло, навіщо на платі з яскраво вираженою підтримкою технологій Multi-GPU реалізовано три відеоінтерфейси. Можна було б частину з них замінити на додаткові порти USB.

Материнська плата оснащена п'ятьма 4-контактними роз'ємами для підключення вентиляторів: два слугують для системи охолодження процесора, а три інші призначені для підключення системних пропелерів.
