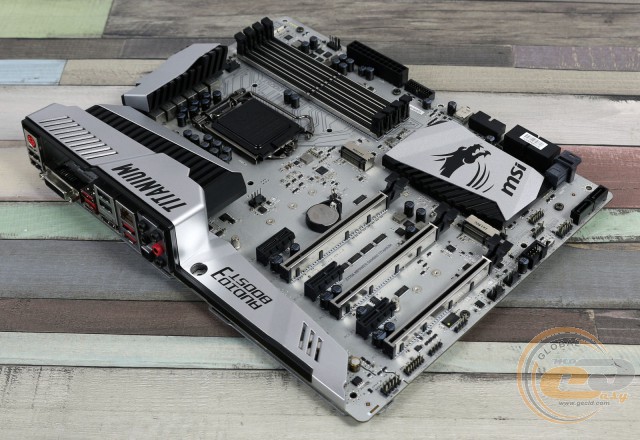

Огляд і тестування материнської плати MSI Z170A MPOWER GAMING TITANIUM

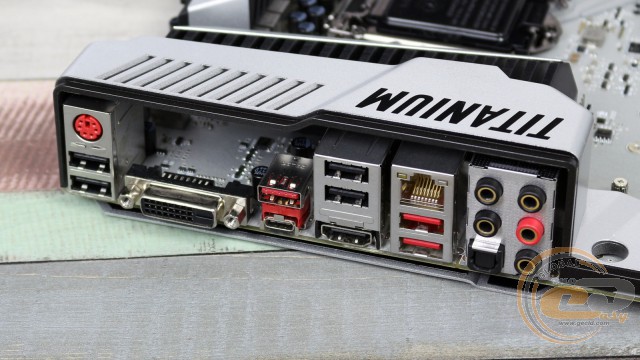

На інтерфейсну панель материнської плати MSI Z170A MPOWER GAMING TITANIUM виведені такі елементи:

• 1 x HDMI;
• 1 x DVI-D;
• 1 x RJ45;
• 1 х USB 3.1 Gen2 Type-A;
• 1 х USB 3.1 Gen2 Type-C;
• 2 x USB 3.1 Gen1;
• 4 x USB 2.0;
• 1 x Optical S/PDIF out;
• 5 x аудіопортів;
• 1 x PS/2 Combo.

Таке компонування можна сміливо назвати відмінним, оскільки воно має велику кількість портів USB (включаючи два USB 3.1 Gen2), два відеовиходи, п'ять позолочених аудіороз'ємів для зручного підключення багатоканальної акустики, а також підтримку порту Gaming Device Port для підключення ігрових мишок та клавіатур.

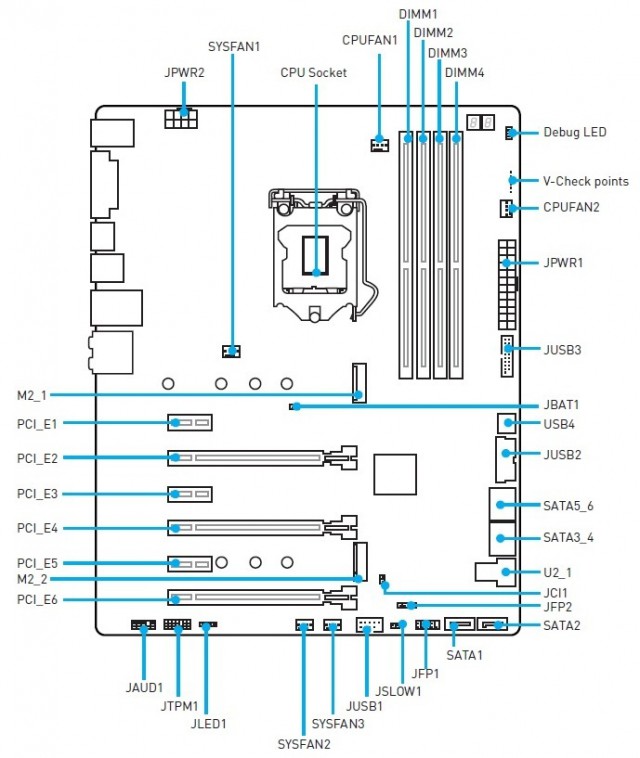

Материнська плата MSI Z170A MPOWER GAMING TITANIUM оснащена п'ятьма 4-контактними роз'ємами для підключення вентиляторів: два слугують для системи охолодження процесора, а три інших призначені для підключення системних вентиляторів.

UEFI BIOS

У даній моделі використовується фірмовий завантажувач ClickBIOS 5 на основі технології UEFI. Він вирізняється привабливим графічним інтерфейсом і зручністю процесу внесення змін до налаштувань. Опції, необхідні для тонкого конфігурування системи, згруповані в розділі «OC», де за необхідністю можна отримати доступ до регулювання напруг на різних компонентах. Також підтримується збереження налаштувань BIOS у шести різних профілях і можливість завантаження необхідного профілю з USB-накопичувача.

У розділі «Hardware Monitor» відкривається доступ до спостереження за системною температурою, температурою процесора та швидкістю обертання встановлених вентиляторів. Тут також можна задавати вручну необхідну частоту обертання лопатей пропелерів. Додатково можна стежити за напругою на ядрі процесора, модулях пам'яті й на лініях живлення +12В і +5В.

Можливості розгону

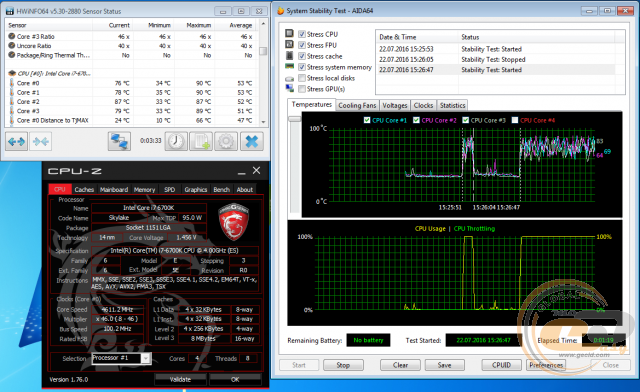

За підсумками ручного розгону процесора Intel Core i7-6700K, його стабільна робоча частота склала 4611 МГц при напрузі 1,456 В.

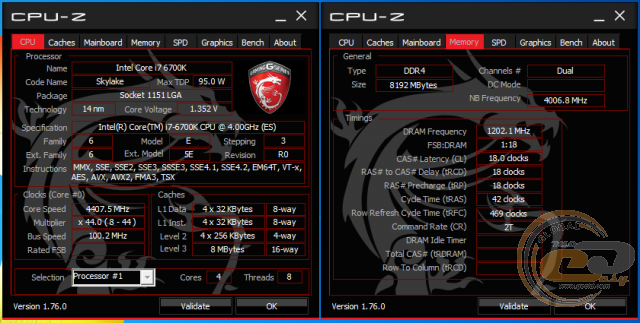

Використання можливостей автоматичного розгону за допомогою BIOS дозволило підвищити частоту процесора до 4400 МГц при напрузі 1,352 В, а оперативної пам'яті – до 2400 МГц.

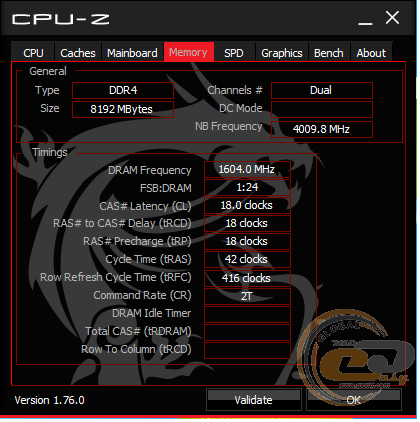

Тестові модулі оперативної пам'яті DDR4-3600 Apacer BLADE EK.08GA4.KGBK2 запустилися на швидкості DDR4-3200 МГц.

Тестування

Для перевірки можливостей материнської плати MSI Z170A MPOWER GAMING TITANIUM використовувалося таке обладнання:

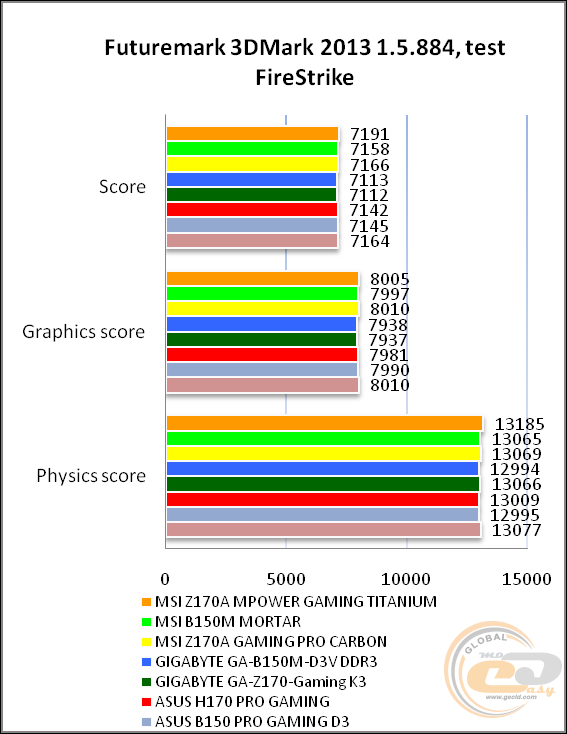

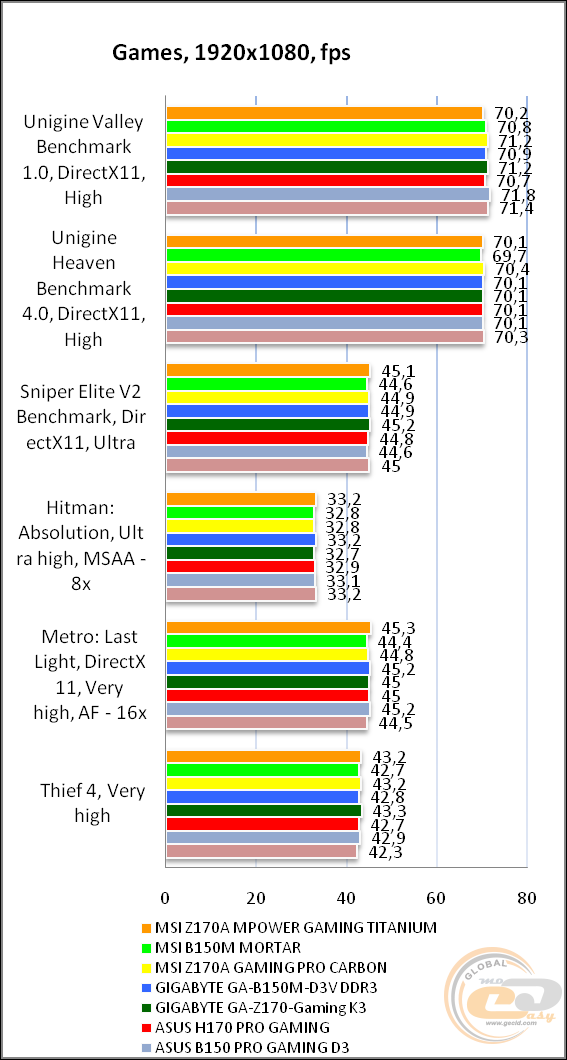

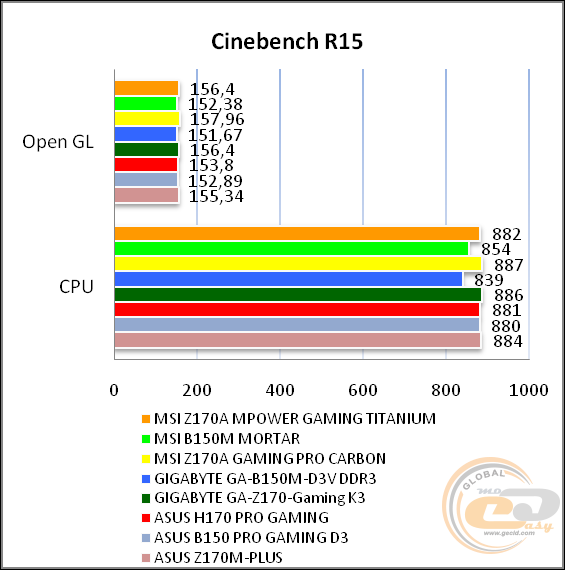

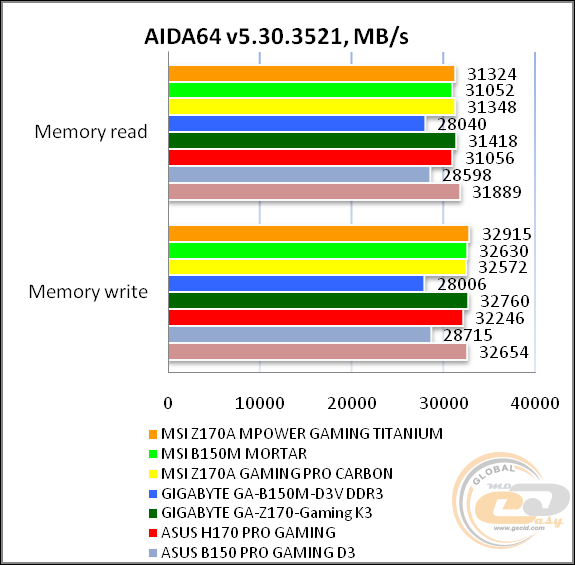

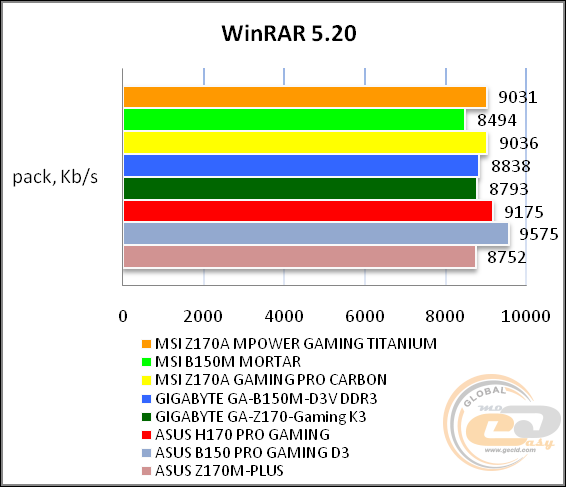

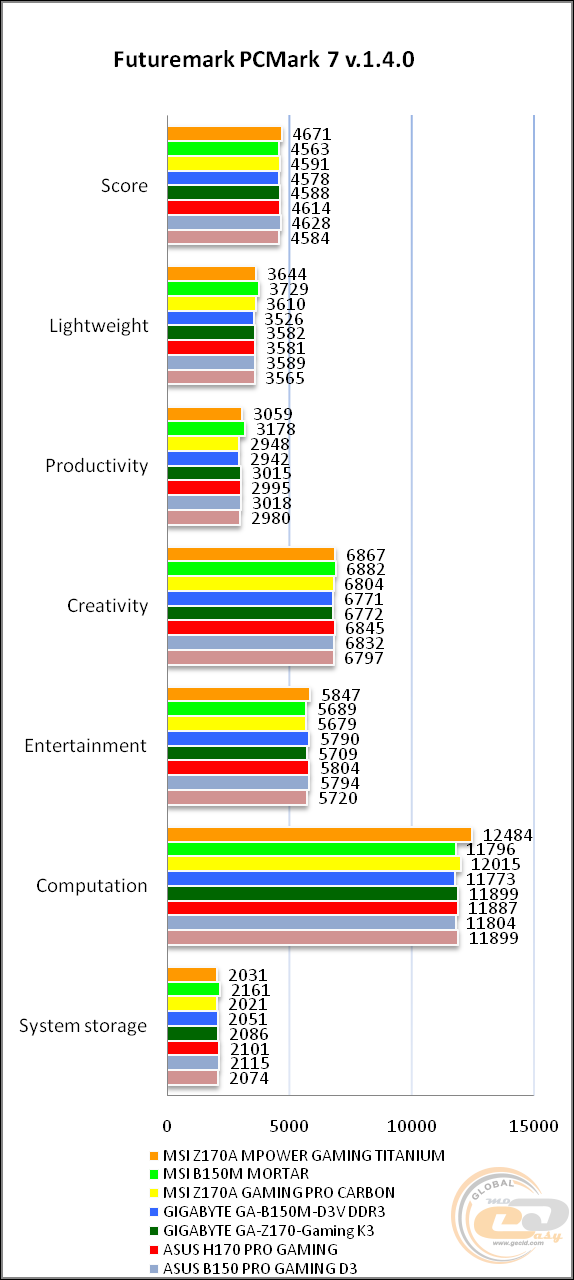

Результати тестів

Продемонстровані результати вказують на високий рівень якості виконання новинки. Вони отримані завдяки використанню хорошої елементної бази, актуальних функціональних можливостей і вдалої оптимізації налаштувань BIOS.

Тестування звукового тракту на основі кодеку Realtek ALC1150

Звіт про тестування в RightMark Audio Analyzer

Режим роботи 16-bit, 44,1 kHz

Режим роботи 24-bit, 192 kHz

За традицією відзначимо гарну якість аудіо, що забезпечується звуковою підсистемою на основі фірмового дизайну Audio Boost 3 з флагманським кодеком Realtek ALC1150. А для цінителів безкомпромісного звуку є можливість встановити дискретну аудіоплату з інтерфейсом PCI Express.

Висновки

Фактично материнська плата MSI Z170A MPOWER GAMING TITANIUM є молодшою сестрою розглянутої нами раніше MSI Z170A XPOWER GAMING TITANIUM EDITION. Вона пропонує трохи спрощене оснащення, однак і коштує при цьому дешевше. І якщо MSI Z170A XPOWER GAMING TITANIUM EDITION підійде скоріше оверклокерам завдяки наявності великої кількості елементів керування для спрощення розгону та контролю за системою, то героїня цього огляду є відмінним варіантом для геймерів, пропонуючи їм симпатичний дизайн і не вимагаючи переплати за непотрібну функціональність.

До основних переваг MSI Z170A MPOWER GAMING TITANIUM також можна віднести сучасне оснащення, яке має два слоти M.2, один U.2 і підтримку USB 3.1 Gen2, можливість встановлення трьох відеокарт, а також вдалу конфігурацію інтерфейсної панелі, хорошу комплектацію й надійну елементну базу MSI Military Class 5.

У підсумку її придбання буде відмінним вибором для охочих зібрати не лише продуктивний, але й стильний ігровий ПК у білому корпусі з прозорою бічною панеллю.

Переваги:

• поліпшена елементна база для надійної та стабільної роботи материнської плати (Military Class 5);
• посилена підсистема живлення;
• оригінальний і стильний дизайн у білих тонах;
• продумана компоновка набортних елементів;
• відмінне компонування інтерфейсної панелі;
• використання посилених роз'ємів PCI Express 3.0 x16 для встановлення масивних відеокарт;
• можливість використання мультиграфічних зв'язок;
• наявність мережевого контролера компанії Intel і ПО MSI GAMING LAN Manager для пріоритезації трафіку;
• підтримка двох інтерфейсів USB 3.1 Gen2;
• якісна аудіопідсистема з дизайном Audio Boost 3;
• наявність підсилювальної пластини на звороті;
• підтримка низки корисних фірмових технологій і утиліт.

Особливості:

• обмеження щодо одночасного використання інтерфейсів дискової підсистеми.

Автор: Костянтин Шорохов
Переклад: Юрій Коваль

Висловлюємо подяку компанії MSI за надану для тестування материнську плату.

Висловлюємо подяку компаніям AMD, Intel, Kingston, Philips і Seasonic за надане для тестового стенда обладнання.
