Огляд і тестування материнської плати MSI X79A-GD45 Plus

Через чималу вартість, рішення на основі платформи Socket LGA2011 поки залишаються привілегією запеклих геймерів або ентузіастів оверклокінгу, готових вкласти максимально можливу кількість коштів заради високої продуктивності зібраної системи. Проте, компанії-виробники намагаються не забувати і про більш обмежених у коштах користувачів, випускаючи доступні рішення на базі чіпсету Intel X79 Express. Саме такою материнською платою і є героїня нашого огляду MSI X79A-GD45 Plus, вартість якої практично ідентична такій для якісних рішень на основі набору логіки Intel Z87 Express і коливається в межах 220 – 250 доларів США залежно від країни реалізації.

Давайте ж подивимося, які саме можливості пропонує новинка своєму покупцю:

Специфікація материнської плати MSI X79A-GD45 Plus:

Виробник	MSI
Модель	X79A-GD45 Plus (rev 1.0)
Чіпсет	Intel X79 Express
Процесорний роз’єм	Socket LGA2011
Підтримувані процесори	Intel Core i7 Extreme сімейств Sandy Bridge-E і Ivy Bridge-E
Частота використовуваної пам'яті	2400(O.C.) / 2133(O.C.) / 1800(O.C.) / 1600 / 1333 / 1066 МГц
Підтримка пам'яті	8 x 1.5V DDR3 DIMM-слотів з підтримкою до 128 ГБ пам'яті
Слоти розширення	3 x PCI Express 3.0 x16 (CPU)	х16 х16+х16 х16+х16+х8
	2 x PCI Express 2.0 x16 (PCH) у режимі х1 1 x PCI Express 2.0 x1
Дискова підсистема	Чіпсет Intel X79 Express підтримує: 2 x SATA 6 Гбіт/с 4 x SATA 3 Гбіт/с Підтримка RAID 0, 1, 5, 10
LAN	1 x Intel 82579V (10/100/1000 Мб/с)
Звукова підсистема	Кодек Realtek ALC892 8-канальний звук SPDIF Out
Живлення	24-контактний роз’єм живлення ATX 8-контактний ATX12V роз’єм живлення 4-контактний роз’єм додаткового живлення пристроїв PCI Express
Вентилятори	1 x роз’єм вентилятора CPU (4-пін) 4 x роз’єми підключення системних вентиляторів (4-пін)
Охолодження	Алюмінієвий радіатор на MOSFET Алюмінієвий радіатор на чіпсеті
Зовнішні порти I/O	1 x LAN (RJ45) 2 x USB 3.0 6 x USB 2.0 1 x Optical S/PDIF out 1 x Coaxial S/PDIF out 6 x аудіопортів 1 х клавіша для скидання CMOS 2 x PS/2 для підключення мишки та клавіатури
Внутрішні порти I/O	1 x USB 3.0 з підтримкою підключення двох USB 3.0 (19-пін) 2 x USB 2.0, кожний з підтримкою підключення двох USB 2.0 2 x SATA 6 Гбіт/с 4 x SATA 3 Гбіт/с 1 х TPM 1 х COM 1 x конектор виведення звуку на передню панель 1 x блок конекторів передньої панелі 1 x джампер для скидання CMOS 1 x клавіша ввімкнення 1 x клавіша OS Genie 1 х роз’єм MSI Voice Genie 1 x перемикач BIOS
BIOS	MSI ClickBIOS II
Комплектація	посібник користувача брошура з описом гарантії диск із драйверами та утилітами 1 х набір перехідників для підключення фронтальної панелі 6 x кабелів SATA 1 х міст 2-way NVIDIA SLI 1 х заглушка інтерфейсної панелі
Форм-фактор, розміри, мм	ATX 305 х 244
Сайт виробника	MSI Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки



Все цены на PLUS+MSI

Упаковка та комплектація

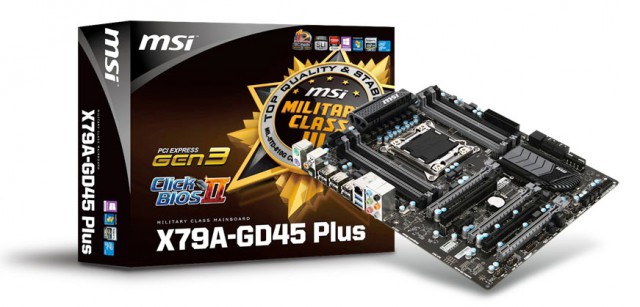

Материнська плата постачається в стандартних розмірів коробці, виконаній зі щільного картону. Що стосується оформлення, то перед нами класична упаковка рішень від MSI зразка 2012 – початку 2013 року, де основний простір відведений під логотип фірмової концепції Military Class 3. Її використання говорить нам про підтримку високоякісної елементної бази, яка містить у собі: твердотільні конденсатори з підвищеним терміном служби, конденсатори Hi-c CAP, дроселі SFC з феритовим осердям, а також мікросхеми DrMOS II з поліпшеним захистом від перегрівання. Також відзначимо відповідність трьох слотів розширення стандарту PCI Express 3.0, підтримку технологій NVIDIA SLI, AMD CrossFireX, а також функцію автоматичного розгону OC Genie II.

Зворотна сторона упаковки практично повністю, за винятком зображення інтерфейсної панелі, відведена під більш докладний опис наведених вище технологій.

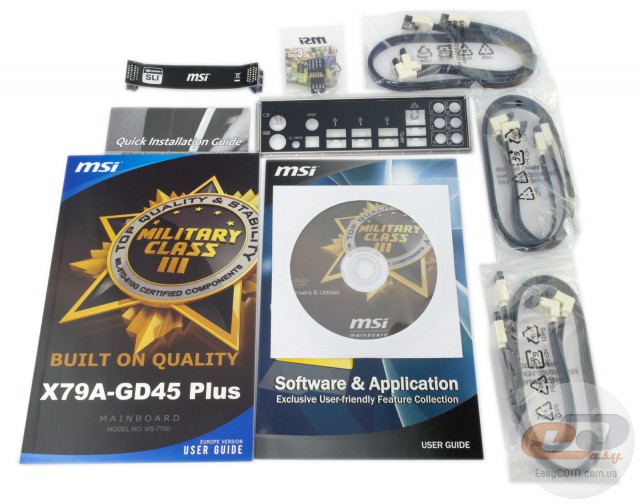

Комплект поставки материнської плати MSI X79A-GD45 Plus можна охарактеризувати як «достатній» для складання та подальшої експлуатації системи. Крім звичного диска з ПЗ, посібника користувача та заглушки інтерфейсної панелі, у коробці ми виявили:

• шість шлейфів SATA;
• набір перехідників для підключення фронтальної панелі;
• міст 2-way NVIDIA SLI.

Дизайн і особливості плати

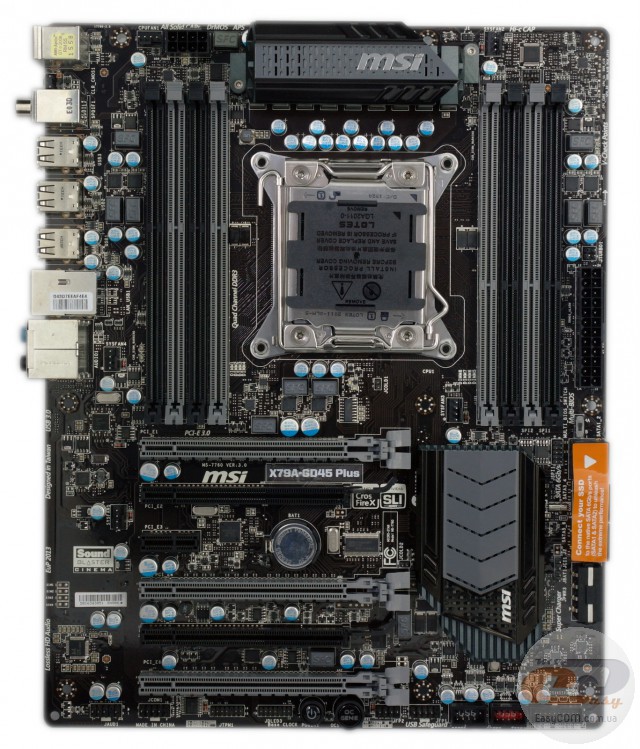

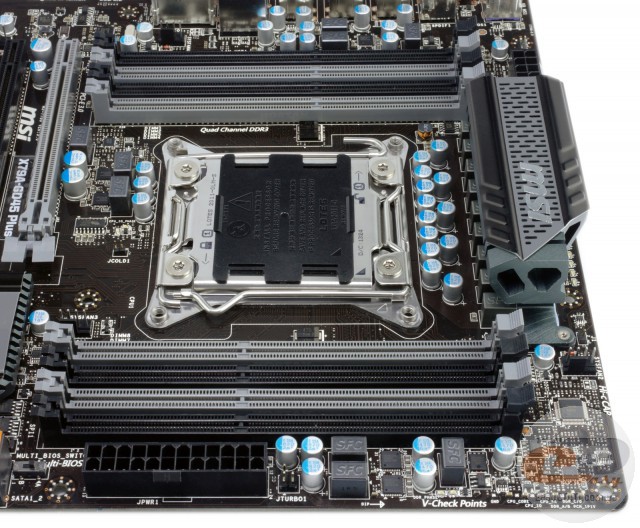

Модель MSI X79A-GD45 Plus виконана на друкованій платі темно-коричневого кольору у форматі ATX. Що стосується оформлення, то її вигляд викликає винятково позитивні емоції завдяки стриманій колірній гамі. Також відзначимо досить цікаві форми радіаторів, встановлених на польових транзисторах і на чіпсеті. Що стосується компонування набортних елементів, то, незважаючи на їхню велику кількість, інженерам компанії вдалося розташувати все оптимальним чином, тому ніяких проблем при комплектації ПК у вас не виникне.

У підсумку, за зовнішній вигляд і зручність складання системи новинка заслуговує найвищої оцінки.

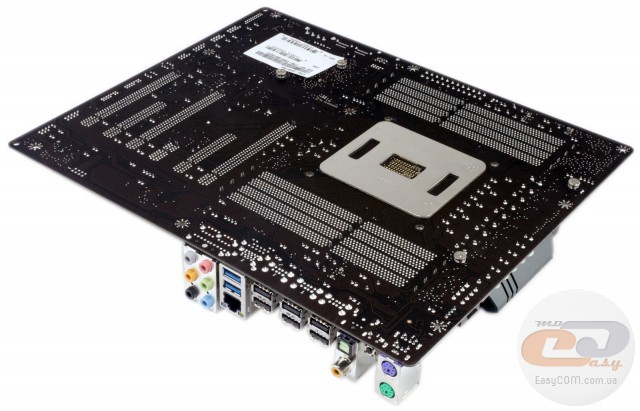

Зворотна сторона друкованої плати привертає увагу не тільки підсилювальною пластиною процесорного роз’єму, але й чотирма гвинтами, за допомогою яких радіатори надійно закріплені на своїх місцях. Які-небудь елементи системи живлення тут відсутні, що дозволить не турбуватися про їхню збереженість при монтажі плати в системний блок.

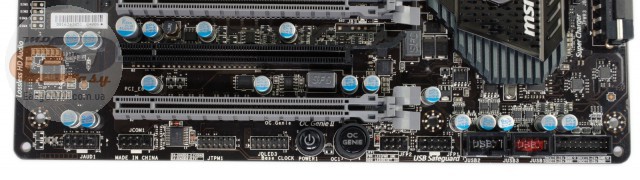

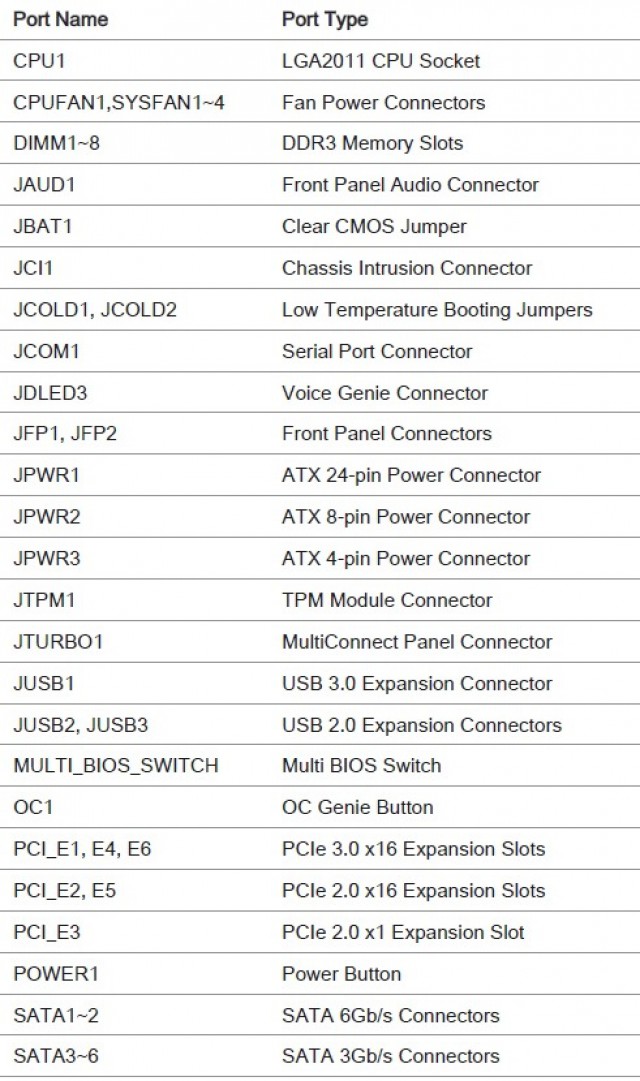

У нижній частині тестованої моделі розташовані наступні роз’єми: колодка підключення аудіороз’ємів передньої панелі, порти COM і TPM, роз’єм для підключення панелі голосового керування MSI Voice Genie, колодки підключення фронтальної панелі, а також клавіші ввімкнення та автоматичного розгону OC Genie II.

Також тут розташовані дві колодки для активації інтерфейсів USB 2.0 і одна для підключення USB 3.0. Усього на платі реалізована підтримка десяти портів USB 2.0: чотирьох внутрішніх та шести на інтерфейсній панелі. Робота всіх їх забезпечується силами чіпсету. Що стосується USB 3.0, то рішення MSI X79A-GD45 Plus, завдяки наявності двох контролерів NEC D720202, може похвалитися чотирма відповідними портами: двома внутрішніми та двома на інтерфейсній панелі.

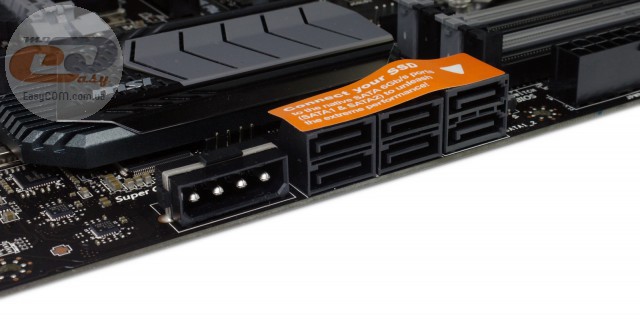

У правому куті плати, паралельно текстоліту, розташувалися шість портів SATA (чотири SATA 3 Гбіт/с і два SATA 6 Гбіт/с). Їхнє коректне функціонування забезпечене силами чіпсету Intel X79 Express. Присутня підтримка масивів SATA RAID 0, RAID 1, RAID 5 і RAID 10.

Поруч із портами SATA присутній роз’єм додаткового живлення пристроїв PCI Express, який вам може пригодитися у випадку встановлення кількох відеокарт.

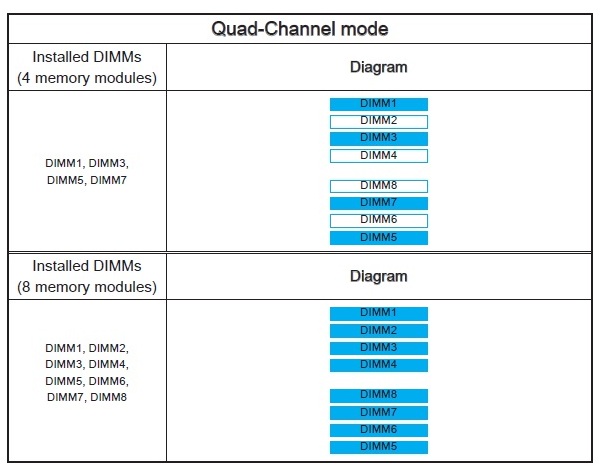

Як і більша частина рішень на основі Intel X79 Express, MSI X79A-GD45 Plus оснащена вісьмома DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR3, які для більшої зручності обладнані засувками тільки з одного боку. Оперативна пам'ять може працювати в чотирьохканальному режимі. Для його реалізації модулі необхідно встановлювати за наступною схемою.

Підтримуються модулі, які працюють на частотах від 1066 до 1600 МГц у номінальному режимі, і до 2400 МГц у розгоні. Незважаючи на заявлену виробником підтримку 128 ГБ оперативної пам'яті, фактично максимальний обсяг складе не більше 64 ГБ у зв'язку з відсутністю в продажі планок обсягом понад 8 ГБ. Однак і цього буде цілком достатньо для вирішення всіх поставлених користувачем завдань.

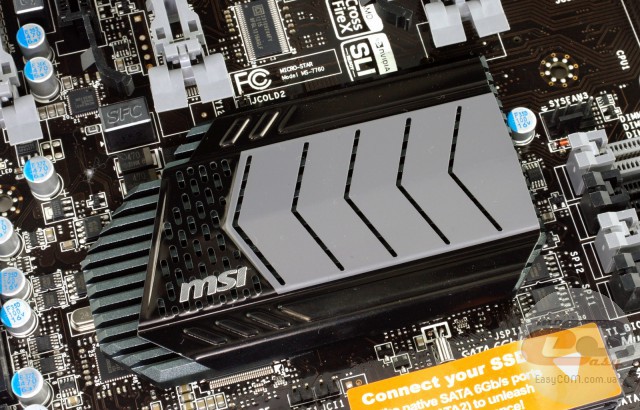

За охолодження основних елементів розглянутої новинки відповідають два алюмінієві радіатори, закріплені на текстоліті за допомогою гвинтів. Один з них здійснює відведення тепла від чіпсету Intel X79 Express, тоді як інший накриває мікросхеми MOSFET.

У процесі тестування плати температура радіаторів не перевищувала 40,8°C, що є хорошим результатом і підтверджує ефективність застосованої системи охолодження.

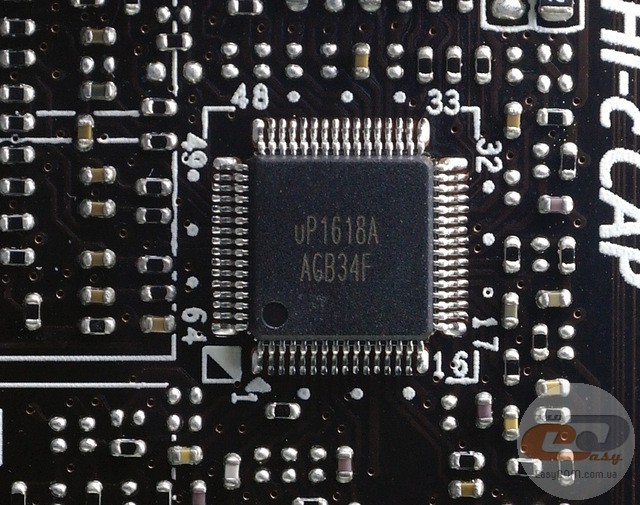

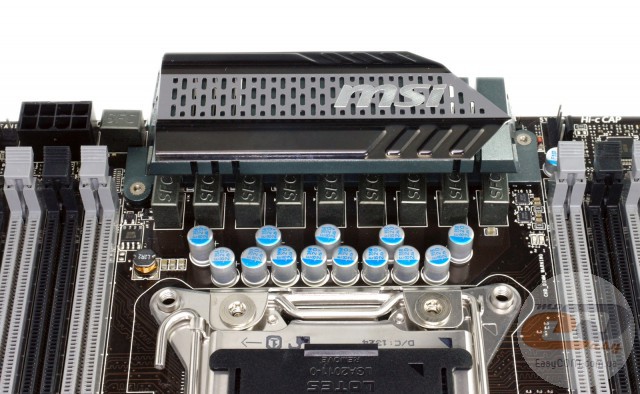

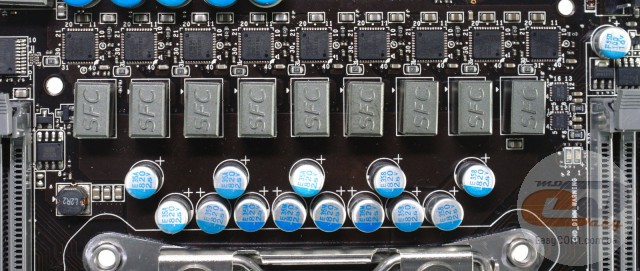

Живлення процесора здійснюється за 9-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач оснований на ШІМ-контролері uP1618A. Як ми вже говорили, елементна база новинки набрана за допомогою високоякісних комплектуючих, які відповідають концепції Military Class 3. До її складу ввійшли: твердотільні конденсатори, конденсатори HI-c CAP, дроселі SFC і мікросхеми DrMOS II. Для подачі необхідної напруги живлення на MSI X79A-GD45 Plus призначені основний 24-контактний і додатковий 8-контактний роз’єми.

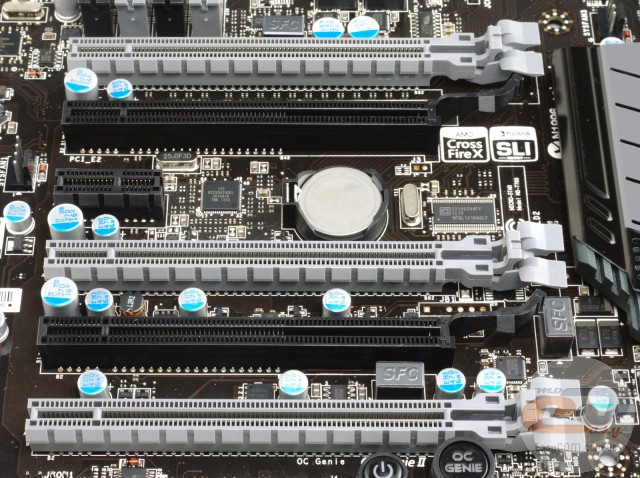

Можливості розширення функціональності тестованої новинки досить різноманітні. Для встановлення відеокарт користувачу доступні три слоти PCI Express x16 сірого кольору, які підключені до процесора і ділять між собою доступні 40 ліній стандарту PCI Express 3.0. При встановленні кількох графічних адаптерів з використанням технологій AMD CrossFireX і NVIDIA SLI лінії розподіляються по наступних схемах:

• х16;
• х16+х16;
• х16+х16+х8.

Окремого згадування заслуговують слоти розширення чорного кольору, які працюють у режимі х1, незважаючи на стандартну для повноцінних PCI Express x16 довжину і наявність контактів, відповідних до пропускної здатності х8. Також відзначимо, що вони підключені до чіпсету й підтримують стандарт PCI Express 2.0, як і слот PCI Express x1.

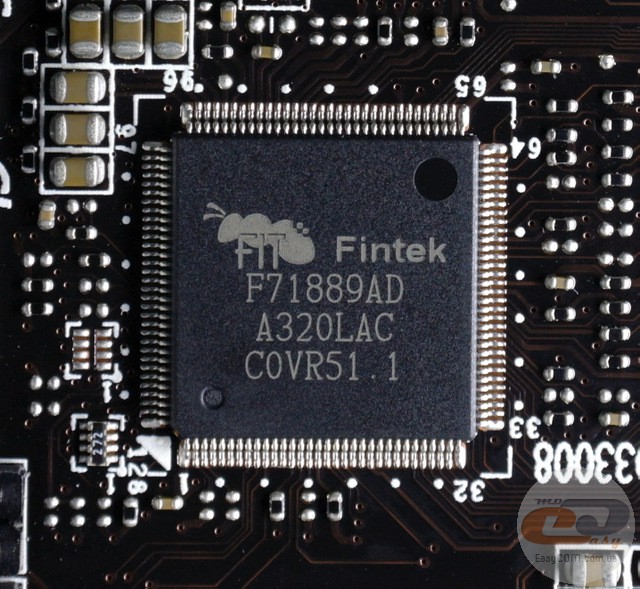

Можливості Multi I/O забезпечені мікросхемою Fintek F71889AD, яка керує роботою системних вентиляторів, портами COM і PS/2, а також забезпечує моніторинг.

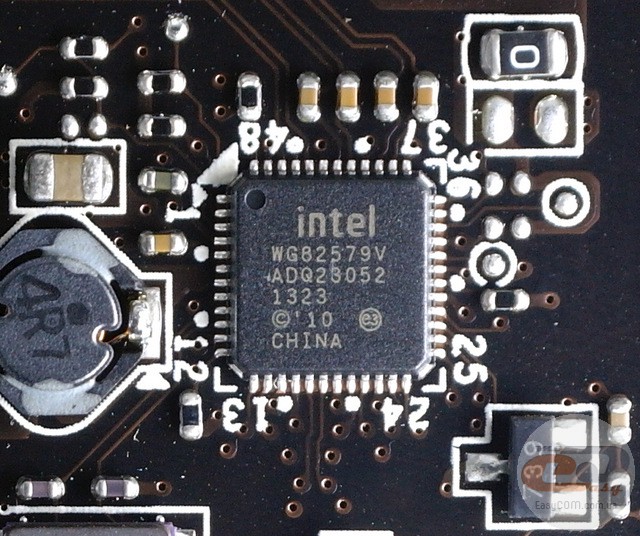

Для підтримки мережевих з'єднань служить гігабітний LAN-контролер Intel WG82579V.

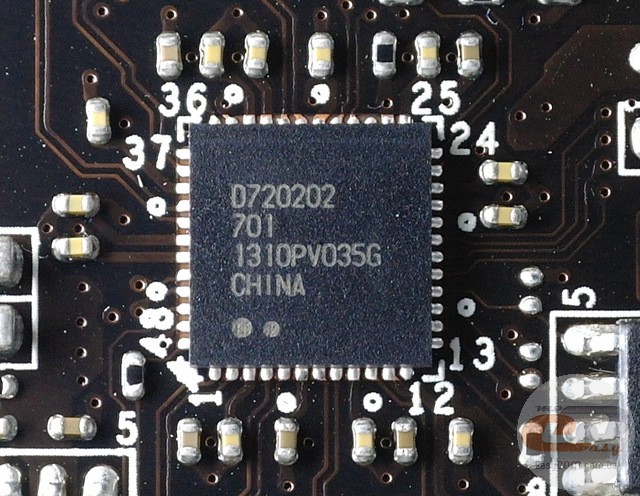

Для реалізації чотирьох портів USB 3.0 використовуються два контролери NEC D720202.

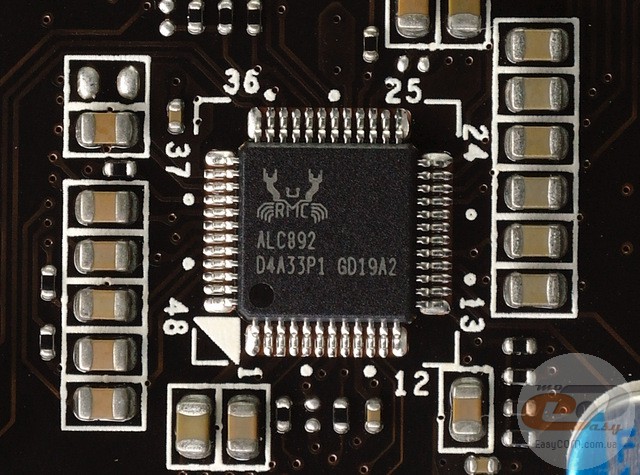

Звукова підсистема материнської плати основана на кодеку Realtek ALC892, який підтримує аудіосистеми форматів 2/4/5.1/7.1. Також у новинці заявлена підтримка стандарту Azalia 1.0 і можливість відтворення 24-бітного звуку із частотою дискретизації 192 кГц і співвідношенням сигнал/шум (SNR) на рівні 109 дБ.

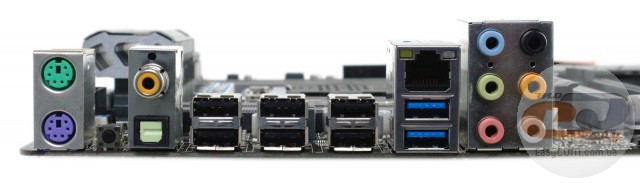

На інтерфейсній панелі материнської плати MSI X79A-GD45 Plus розташовані наступні порти:

• 2 x PS/2 для клавіатури та мишки;
• 1 x LAN (RJ45);
• 2 x USB 3.0;
• 6 x USB 2.0;
• 1 х Optical S/PDIF out;
• 1 x Coaxial S/PDIF out;
• 1 х клавіша для скидання CMOS;
• 6 x аудіопортів.

Як бачимо, компонування видалося досить стандартним і які-небудь недоліки в ньому відсутні. У якості переваг можна виділити велику кількість портів USB, а також широкі можливості по підключенню акустики. Також відзначимо, що при необхідності розширити список підтримуваної периферії ви завжди можете скористатися портом COM, розташованим на текстоліті, підключивши до нього виносну панель.

Для організації охолодження на материнській платі MSI X79A-GD45 Plus в наявності є п'ять роз’ємів для підключення вентиляторів. Один з яких служить для системи охолодження CPU, а чотири інші призначені для приєднання системних вертушок. Усі роз’єми, як і належить сучасному рішенню,- 4-контактні, що дозволить керувати швидкістю обертання лопатей підключених вентиляторів ШІМ-методом.

UEFI BIOS

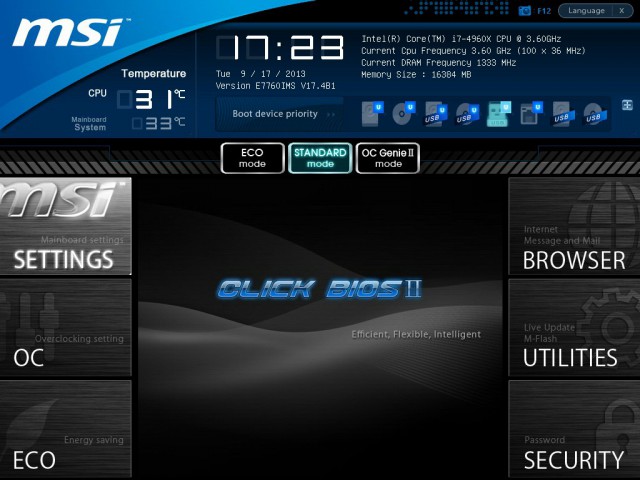

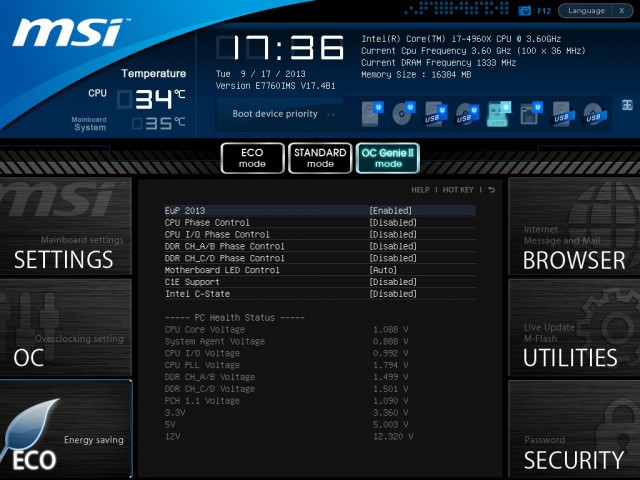

На тестованій моделі використовується фірмовий попередній завантажувач ClickBIOS 2, оснований на інтерфейсі UEFI. Він відрізняється привабливим графічним інтерфейсом і зручністю процесу внесення змін у налаштування.

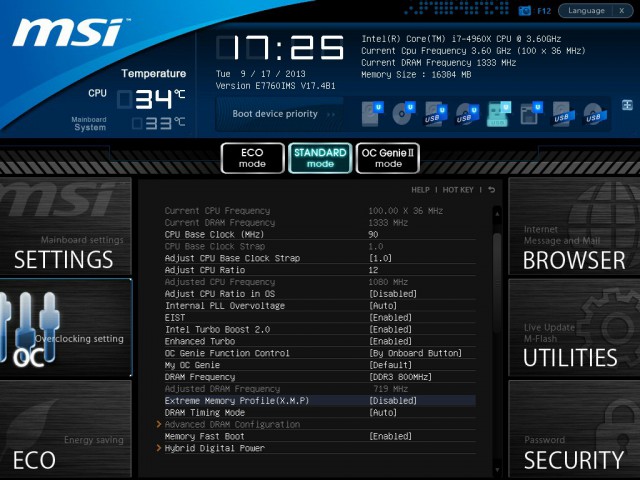

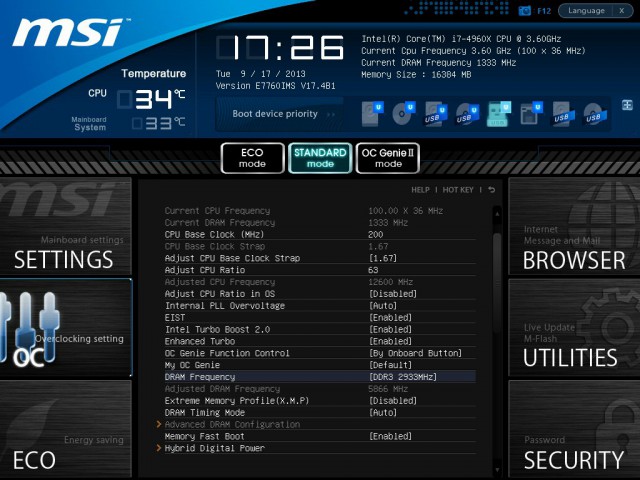

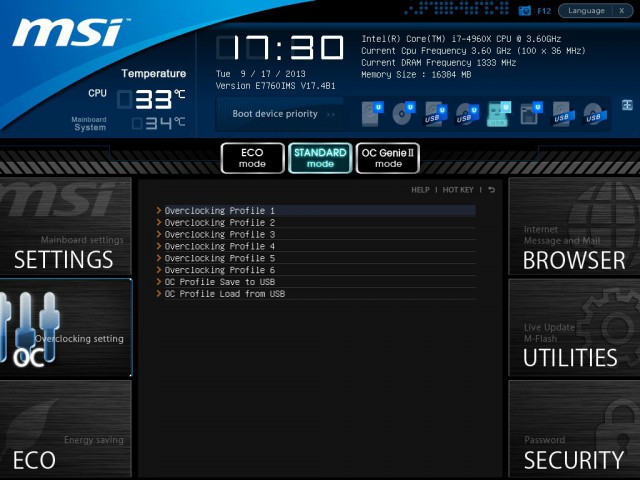

Опції, необхідні для тонкого налаштування системи, згруповані в розділі «OC».

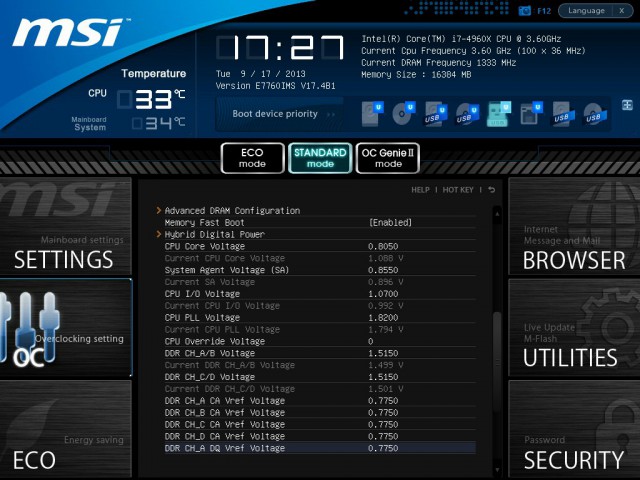

При необхідності в даному розділі можна одержати доступ до регулювання напруги на різних компонентах.

Як бачимо, підтримується збереження користувацьких налаштувань BIOS у шести різних профілях, а також присутня можливість завантаження необхідного профілю з USB-накопичувача або збереження власної вдалої конфігурації.

Множник частоти пам'яті дозволяє встановлювати частоту від 800 до 2933 МГц, хоча в специфікації зазначена лише підтримка модулів з діапазоном швидкостей від 1066 до 2400 МГц.

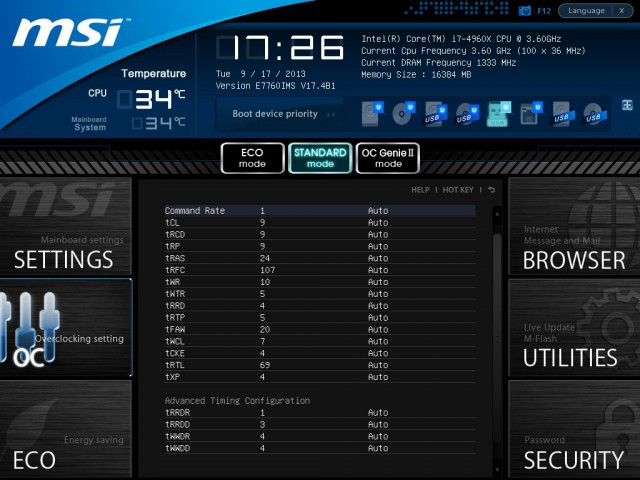

При необхідності можна одержати доступ до регулювань затримок пам'яті.

Налаштування, необхідні для оптимізації системи, зведені в таблицю:

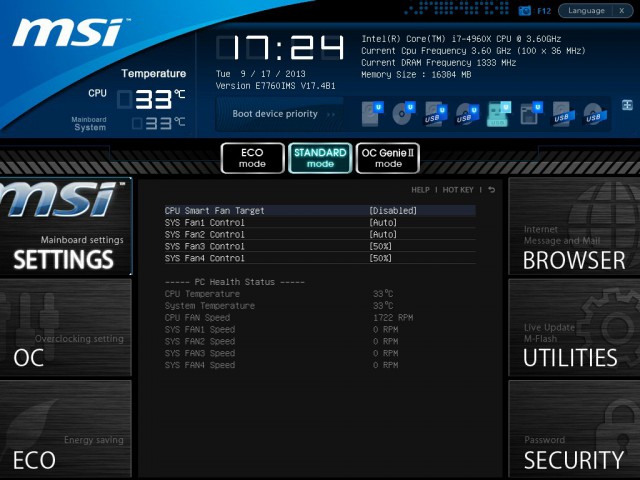

Також у користувача є доступ до спостереження за системною температурою, температурою процесора та швидкістю обертання встановлених вентиляторів. Тут же можна задавати вручну необхідну частоту обертання лопатей вертушок.

Додатково можна стежити за:

• напругою на ядрі процесора;
• напругою на модулях пам'яті;
• напругою на лініях живлення +12В, +5В і +3,3В, а також на ряді інших компонентів системи.

Окремо варто відзначити можливість зняття «скріншотів» в BIOS.

Можливості розгону

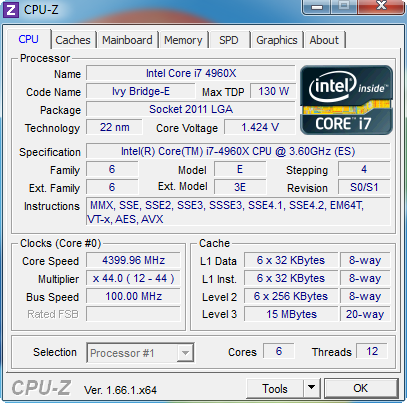

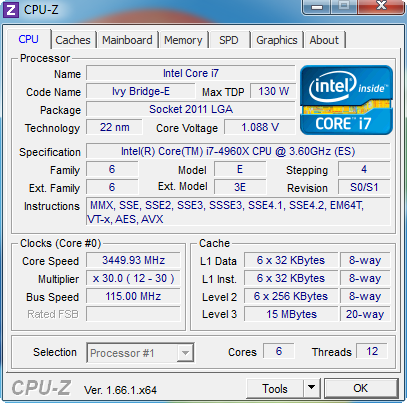

За допомогою збільшення множника нам вдалося досягнути стабільного функціонування системи при частоті процесора 4400 МГц. При спробі підвищити частоту до 4500 МГц ОС зависала при запуску, а при 4600 МГц система і зовсім відмовлялася стартувати. Збільшення напруги на CPU і допоміжного параметра CPU SA Voltage також не допомогло нам досягнути більш високого результату, ніж 4400 МГц.

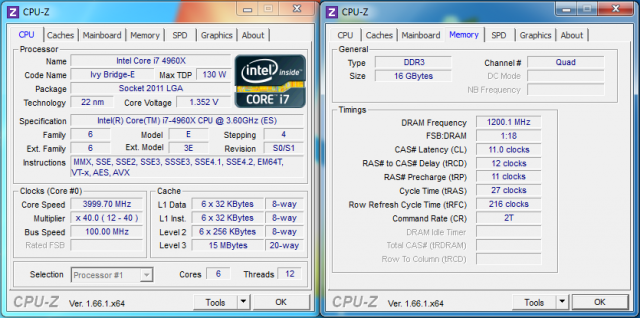

Скориставшись функцією автоматичного розгону OC Genie II, ми одержали значення частоти роботи нашого тестового процесора Intel Core i7-4960X рівне 4000 МГц. При цьому оперативна пам'ять запрацювала на частоті 2400 МГц. Відзначимо, що отримане значення є фактично частотою роботи процесора з урахуванням технології Intel Turbo Boost 2.0, тому розгоном отриманий результат назвати досить складно.

Що стосується збільшення частоти системної шини, то в підсумку цей параметр вдалося зафіксувати на позначці 115,00 МГц, що також ніяк не можна назвати видатним показником.

У підсумку, нам залишається тільки відзначити, що озвучена вище ситуація з розгоном можливо зміниться в кращу сторону з виходом нової версії BIOS, а поки що радити MSI X79A-GD45 Plus оверклокерам ми не можемо.

Тестування

Для перевірки можливостей материнської плати MSI X79A-GD45 Plus використовувалося наступне обладнання:

Результати тестів

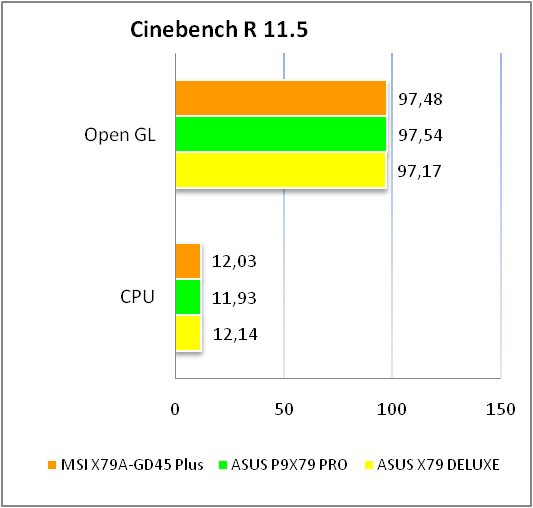

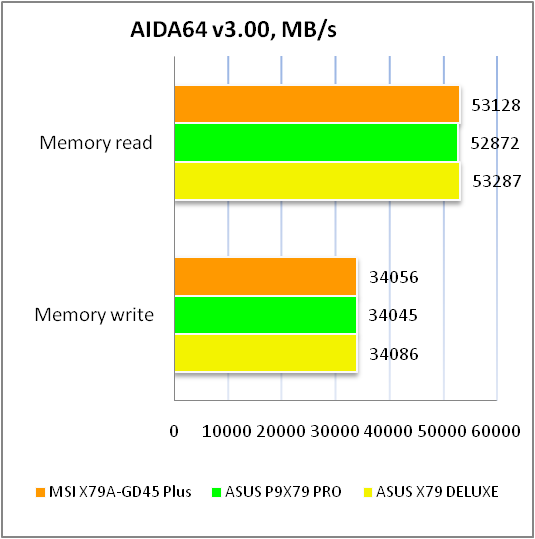

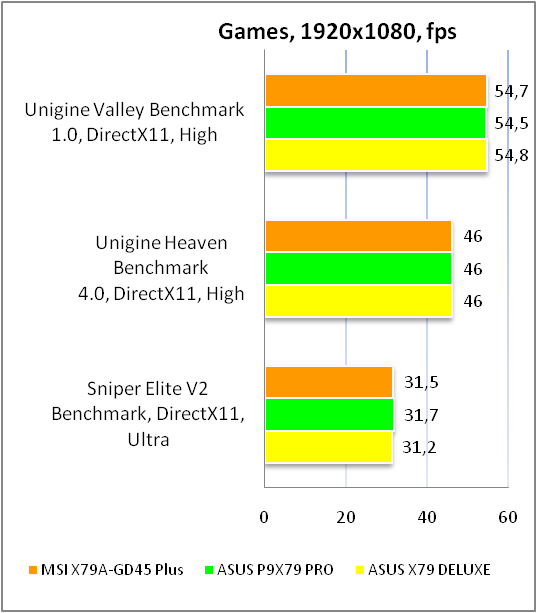

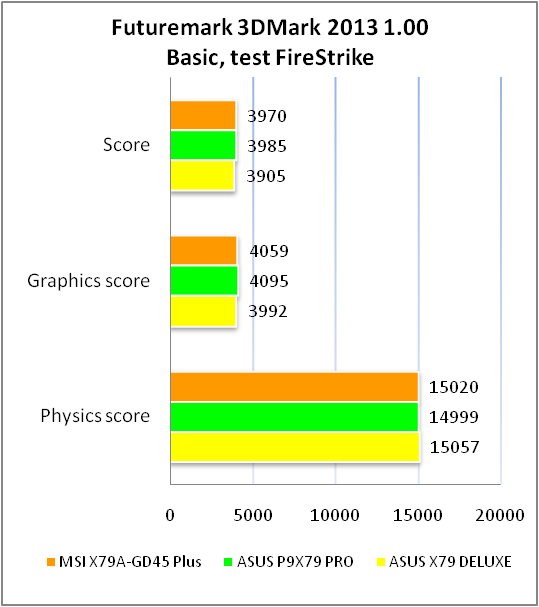

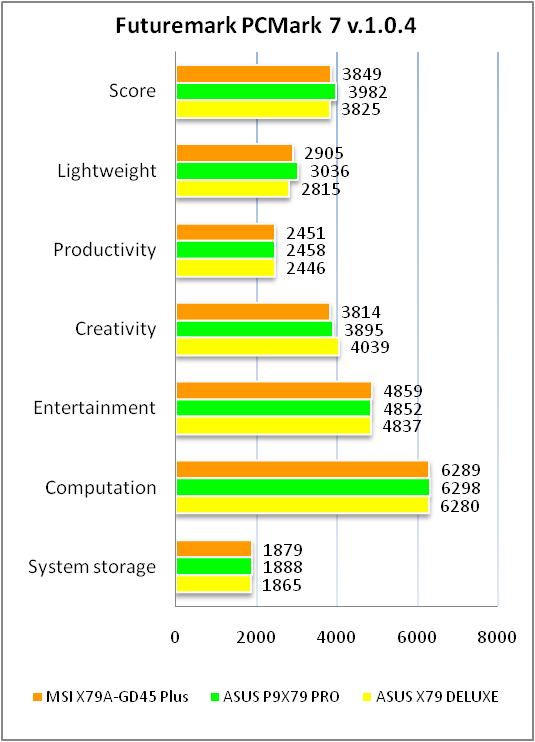

Судячи з результатів тестування, рішення MSI X79A-GD45 Plus ні в чому не поступається більш дорогим моделям, що вказує на високу якість використовуваних комплектуючих і хорошу оптимізацію налаштувань BIOS.

Тестування звукового тракту на основі кодека Realtek ALC892

Звіт про тестування в RightMark Audio Analyzer

16-bit, 44,1 kHz

Режим роботи 24-bit, 192 kHz

Інтегрований звуковий кодек Realtek ALC 892 у черговий раз продемонстрував досить високу якість відтворення аудіо, справедливо заслуживши оцінку «Дуже добре». Це дозволить більшості власникам новинки використовувати даний контролер у якості основи аудіопідсистеми, не переймаючись пошуком дискретної звукової карти.

Висновки

У підсумку, материнська плата MSI X79A-GD45 Plus справила на нас непогане враження. З одного боку, вона має досить велику кількість переваг: вдале компонування інтерфейсної панелі, велику кількість портів USB, зручний інтерфейс BIOS з відмінною системою моніторингу, широкі можливості організації графічної підсистеми, відносно доступну вартість та відповідність концепції Military Class 3 (передбачає використання твердотільних конденсаторів, дроселів SFC з феритовим осердям, конденсаторів Hi-c CAP, а також мікросхем DrMOS II).

Що ж стосується недоліків, то серед них відзначимо лише обмежений розгінний потенціал новинки. Однак ця проблема напевно буде виправлена в наступних версіях BIOS.

Таким чином, MSI X79A-GD45 Plus вийшла досить цікавим рішенням у модельному ряду тайванської компанії, яке дозволить вам за цілком доступну (для платформи LGA2011) вартість оцінити всі переваги «топових» процесорів Intel.

Переваги:

• поліпшена елементна база відповідно до концепції Military Class 3;
• підтримка великої кількості портів USB;
• відмінне компонування інтерфейсної панелі;
• наявність клавіш ввімкнення та автоматичного розгону системи;
• підтримка технологій AMD CrossFireX і NVIDIA SLI;
• підтримка технології Super Charger для прискореної зарядки зовнішніх USB-пристроїв;
• підтримка технології Sound Blaster Cinema для поліпшеної якості відтворення звуку;
• можливість функціонування двох відеокарт у режимі х16 / х16 або трьох у режимі х16 / х16 / х8;
• підтримка технології USB Safeguard для захисту USB-пристроїв від струму короткого замикання та електростатичного розряду;
• можливість оновлення налаштувань BIOS за допомогою USB флеш-накопичувача та технології M-Flash;
• функціональний BIOS із приємним графічним інтерфейсом.

Недоліки:

• обмежені можливості по розгону (напевно буде виправлено в наступних версіях BIOS).

Автор: Костянтин Шорохов
Переклад: Олесь Пахолок

Висловлюємо подяку українському представництву компанії MSI за надану для тестування материнську плату.

Висловлюємо подяку компаніям AMD, Intel, SeaSonic і TwinMOS Technologies за надане для тестового стенду обладнання.
