Огляд і тестування материнської плати MSI MPG Z390 GAMING PLUS: тільки найнеобхідніше

Після знайомства з флагманським чіпсетом Intel Z390 і новинками від ASUS і GIGABYTE прийшов час оцінити поповнення в ігровій лінійці MSI, яка трохи змінила свою назву. Раніше ігрові плати від тайванського виробника розподілялися між трьома серіями: Arsenal GAMING, Performance GAMING і Enthusiast GAMING. Кожна з них призначена для певного цінового сегмента - початкового, середнього та високого відповідно. Однак компанія MSI вирішила відмовитися від таких довгих назв, скоротивши їх до абревіатур MAG (MSI Arsenal GAMING), MPG (MSI Performance GAMING) і MEG (MSI Enthusiast GAMING).

MSI MPG Z390 GAMING PLUS

Першою до нас на тестування потрапила модель MSI MPG Z390 GAMING PLUS, яка відноситься до середньоцінового сегменту. Але поки вона є найбільш доступною моделлю компанії серед плат формату ATX, що відносяться до ігрових лінійок. Давайте ж з'ясуємо, що пропонує MSI в ціновому діапазоні $170.

Специфікація

Модель

MSI MPG Z390 GAMING PLUS

Чіпсет

Intel Z390

Процесорний роз'єм

Socket LGA1151

Підтримка процесорів

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron восьмого та дев'ятого покоління для платформи Socket LGA1151

Підтримка пам'яті

4 x DIMM-слота з підтримкою максимум 64 ГБ пам'яті з частотою до DDR4-4400 МГц

Слоти розширення

1 x PCI Express 3.0 x16 (x16)

1 x PCI Express 3.0 x16 (x4)

4 x PCI Express 3.0 x1

1 x M.2 для модуля бездротових інтерфейсів (не входить до комплекту)

Дискова підсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 і M.2 22110; SATA і PCIe 3.0 x4)

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; SATA і PCIe 3.0 x4)

6 x SATA 6 Гбіт/с

Intel Optane Memory Ready

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Intel WGI219V (10/100/1000 Мбіт/с)

Звукова підсистема

8-канальний Realtek ALC892

Живлення

1 х 24-контактний роз'єм живлення ATX

1 x 8-контактний роз'єм живлення ATX12V

Вентилятори

1 x роз'єм вентилятора CPU (4-контактний)

1 х роз'єм підключення водоблока СВО (4-контактний)

5 x роз'єми підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієвий радіатор на елементах підсистеми живлення

Зовнішні порти I/O

1 x PS/2 Combo

1 x HDMI

1 x DVI-D

1 x RJ45

2 x USB 2.0

2 x USB 3.1 Gen 1

1 х USB 3.1 Gen 2 Type-C

1 х USB 3.1 Gen 2 Type-A

6 x аудіопортів

Внутрішні порти I/O

2 x USB 3.1 Gen 1

2 x USB 2.0

1 x COM

1 x TPM

BIOS

128 Mбіт Flash ROM UEFI AMI BIOS

PnP, ACPI 6.0, SM BIOS 3.0, WfM 2.0, DMI 3.0

Форм-фактор

ATX

305 x 244 мм

Сайт виробника

MSI
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка і комплект постачання

MSI MPG Z390 GAMING PLUS MSI MPG Z390 GAMING PLUS

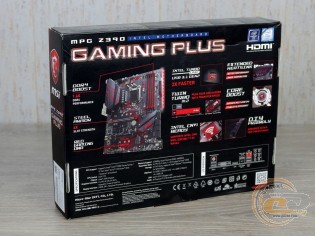

Новинка постачається в картонній упаковці з яскравим оформленням у темно-червоних тонах і відмінним інформаційним наповненням, яке повністю відображає ключові її особливості та переваги.

MSI MPG Z390 GAMING PLUS

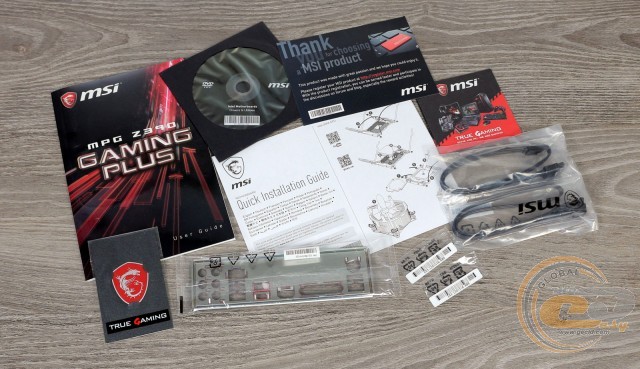

У коробці ми виявили такий набір аксесуарів:

  • диск з ПЗ;
  • комплект паперової документації;
  • заглушку інтерфейсної панелі;
  • два SATA-шлейфи;
  • набір гвинтиків для M.2-накопичувачів.

Дизайн і особливості плати

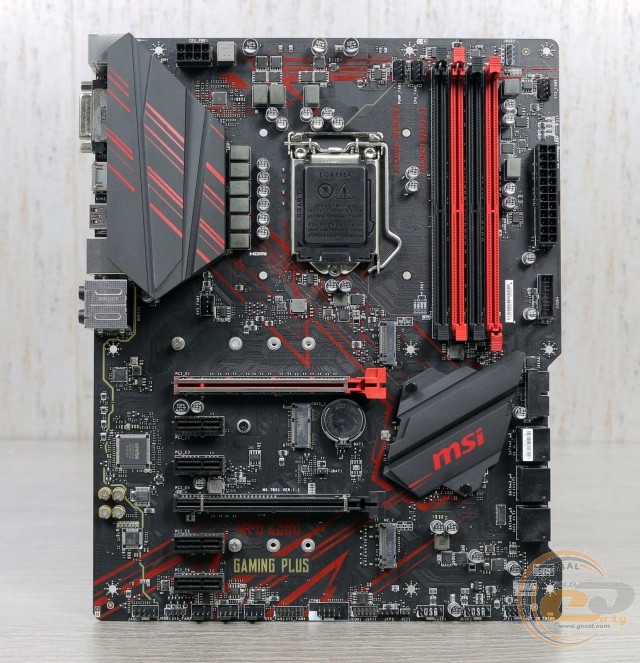

MSI MPG Z390 GAMING PLUS

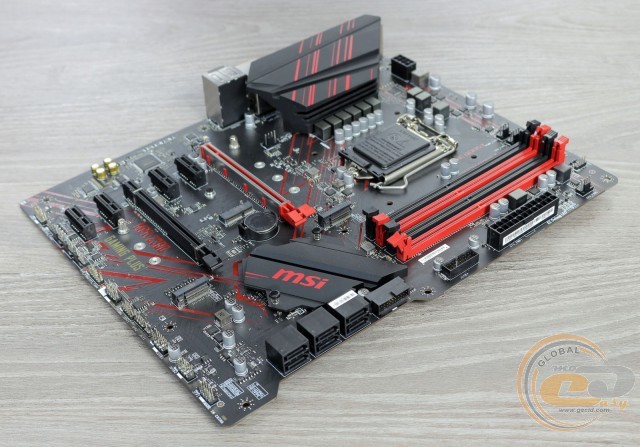

В основі MSI MPG Z390 GAMING PLUS лежить друкована плата формату ATX (305 х 244 мм) чорного кольору трохи нестандартної форми. Схожий виріз в області портів SATA ми вже неодноразово зустрічали в платах серії ASUS TUF Gaming.

Оформлення новинки виконано в темно-червоних тонах, і явно має припасти до смаку любителям корпусів із прозорою бічною панеллю. Від химерного підсвічування вирішили відмовитися, однак не варто засмучуватися, адже в наявності є пара колодок для світлодіодних стрічок.

MSI MPG Z390 GAMING PLUS

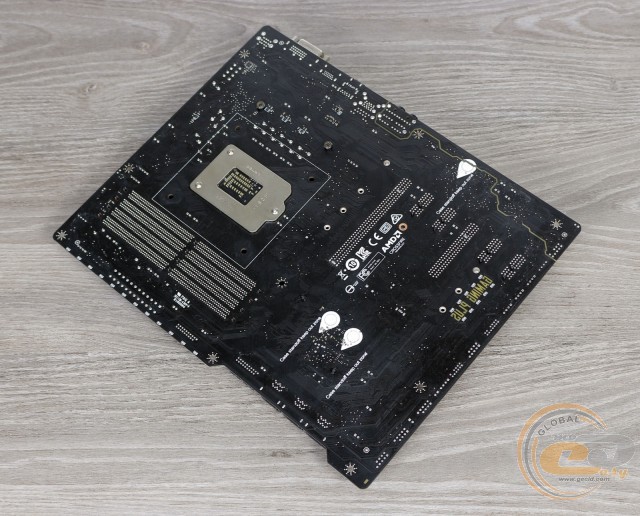

На зворотному боці друкованої плати можна відзначити опорну пластину процесорного роз'єму. Радіатор на елементах підсистеми живлення надійно зафіксований за допомогою гвинтів, а для фіксації охолоджувача на чіпсеті використовуються пластикові кліпси.

MSI MPG Z390 GAMING PLUS

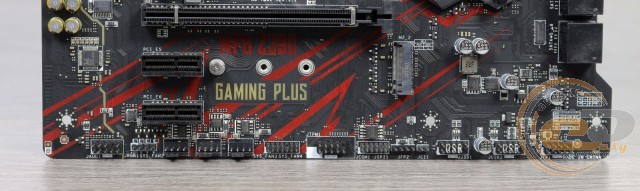

У нижній частині плати розташовані такі елементи: колодка підключення аудіо роз'ємів передньої панелі, дві колодки підключення передньої панелі, порти COM і TPM, колодка для світлодіодної стрічки, три роз'єми підключення системних вентиляторів, а також дві колодки для підключення інтерфейсів USB 2.0. Усього на MSI MPG Z390 GAMING PLUS силами чіпсета реалізована підтримка шести портів USB 2.0: чотирьох внутрішніх і двох на інтерфейсній панелі. Що ж стосується USB 3.1 Gen 1, то їх також шість: чотири внутрішніх і два зовнішніх.

MSI MPG Z390 GAMING PLUS

MSI MPG Z390 GAMING PLUS

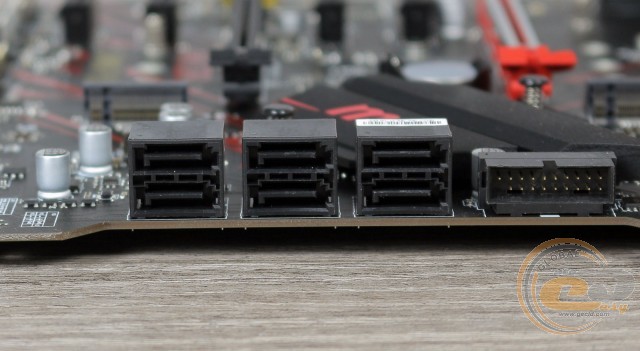

Можливості організації дискової підсистеми представлені двома інтерфейсами M.2 Socket 3 (підтримуються формати SSD-накопичувачів M.2 2242, M.2 2260, M.2 2280 або M.2 2242, M.2 2260, M.2 2280, M. 2 22110) і шістьма портами SATA 6 Гбіт/с.

У зв'язку з недоліком вільних чіпсетних ліній, слот M.2 Socket 3 («M2_1») ділить пропускну здатність із портом SATA 6 Гбіт/с («SATA2»). Тому при встановленні M.2 SATA-накопичувача він буде недоступний. Своєю чергою другий слот M.2 Socket 3 («M2_2») ділить пропускну здатність з двома портами SATA 6 Гбіт/с («SATA5» і «SATA6»).

MSI MPG Z390 GAMING PLUS

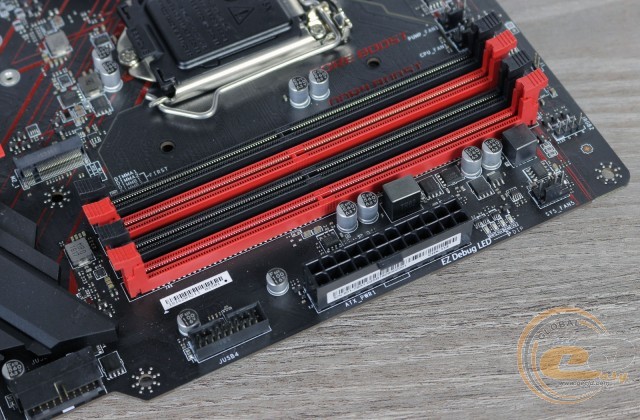

Системна плата MSI MPG Z390 GAMING PLUS оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які можуть працювати в двоканальному режимі. Для його реалізації планки необхідно встановлювати в перший і третій або в другий і четвертий слоти (або ж зайняти всі наявні роз'єми). Підтримуються модулі, що працюють на частотах до 4400 МГц. Максимальний обсяг пам'яті може досягати 64 ГБ, чого буде достатньо для будь-яких поставлених завдань.

Додатково зазначимо пару колодок для підключення виносних панелей з портами USB 3.1 Gen 1.

MSI MPG Z390 GAMING PLUS

MSI MPG Z390 GAMING PLUS

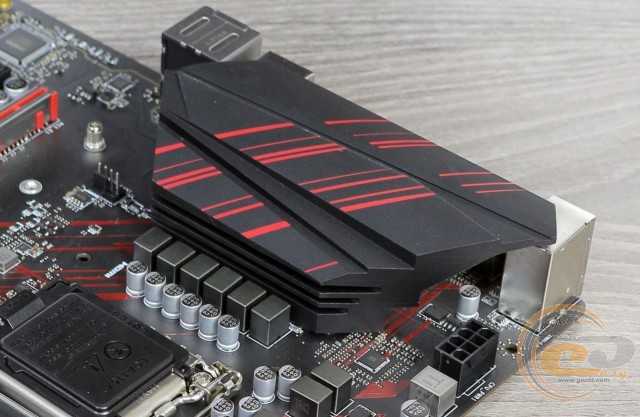

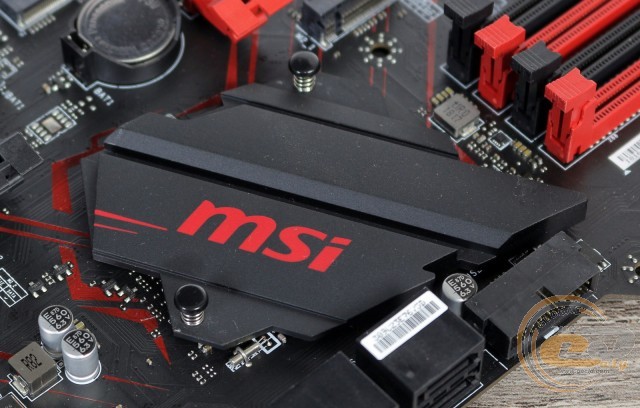

Система охолодження складається з пари алюмінієвих радіаторів: один здійснює відведення тепла від чіпсета Intel Z390, того часу як другий накриває елементи підсистеми живлення процесора. Під час тестування були зафіксовані такі температурні показники:

  • радіатор охолодження чіпсета - 31,2°C (при розгоні - 31,6°C);
  • радіатор охолодження елементів підсистеми живлення процесора - 48°C (при розгоні - 52°C);
  • польові транзистори без радіатора - 60,7 ° C (при розгоні - 69,1 ° C);
  • дроселі - 54,5°C (при розгоні - 64,1°C).

Як бачимо, ефективність охолодження знаходиться на хорошому рівні, і переживати з приводу перегріву ключових компонентів підсистеми живлення не доведеться.

MSI MPG Z390 GAMING PLUS

MSI MPG Z390 GAMING PLUS

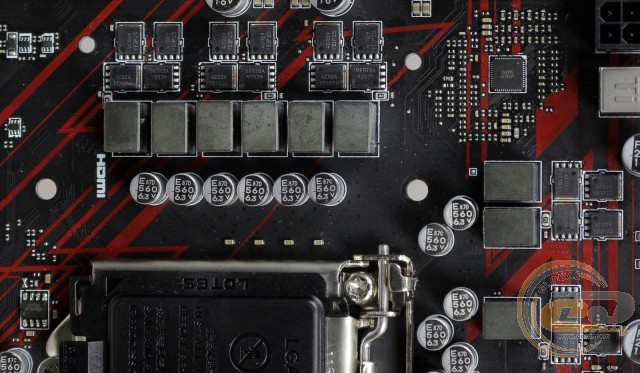

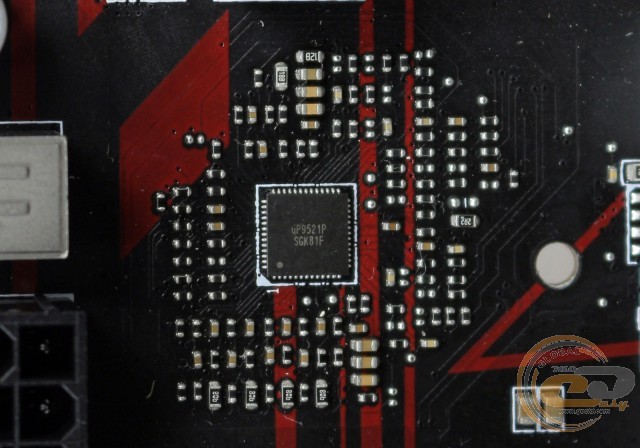

Живлення процесора здійснюється за 9-фазною схемою для обчислювальних ядер і додаткових вузлів. Елементна база має твердотільні конденсатори, феритові дроселі та польові транзистори On Semiconductor NTMFS4C024N і NTMFS4C029N. Сам перетворювач заснований на цифровому ШІМ-контролері uP9521P.

MSI MPG Z390 GAMING PLUS

Для розширення функціональності материнської плати MSI MPG Z390 GAMING PLUS є шість слотів:

  1. PCI Express 3.0 x16 (режиму х16);
  2. PCI Express 3.0 x1;
  3. PCI Express 3.0 x1;
  4. PCI Express 3.0 x16 (режиму х4);
  5. PCI Express 3.0 x1;
  6. PCI Express 3.0 x1.

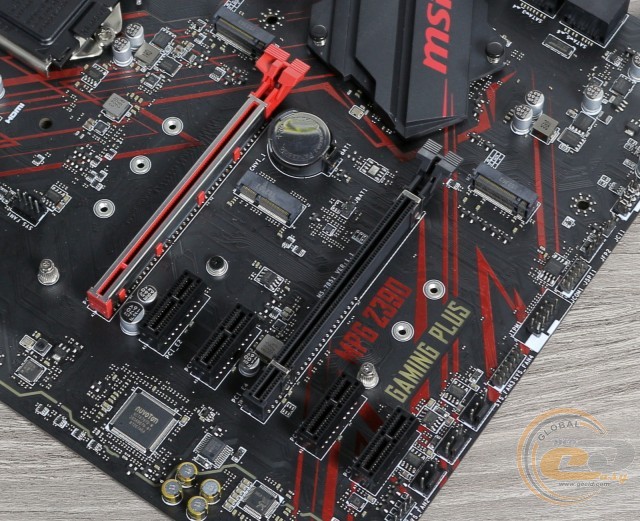

Завдяки підтримці технології AMD CrossFireX можна організувати графічну підсистему з двох відеокарт, однак схема їх роботи (x16+x4) не оптимальною. Верхній слот PCI Express 3.0 x16 пропонує посилену конструкцію, тому без проблем витримає навіть саму габаритну відеокарту.

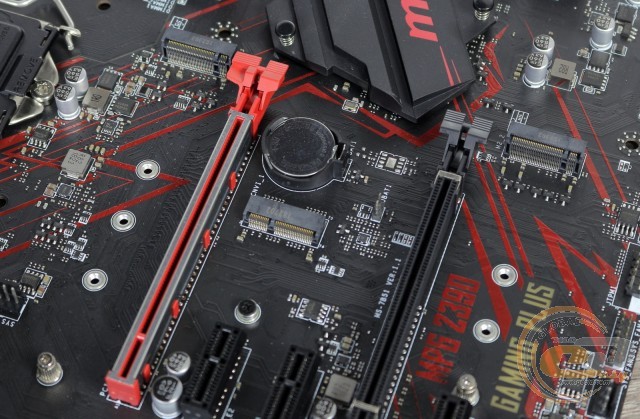

Між двома роз'ємами PCI Express x16 знаходиться слот M.2 Socket E для встановлення модуля бездротових інтерфейсів Intel Wireless-AC (CNVi), але його доведеться купувати окремо.
