Огляд MSI MEG X870E ACE MAX: материнська плата, що є одним з флагманів формфактору ATX на AM5

Наприкінці 2025 року під гаслом «готові до процесорів AMD наступного рівня» компанія MSI представила нові материнські плати, що належать до лінійок MAX та EVO.

Вони отримали не лише мікросхеми BIOS з удвічі більшим об'ємом, а й спеціальний допоміжний чип OC Engine, який виконує роль зовнішнього тактового генератора та дозволяє платам встановлювати базову частоту CPU незалежно від частоти контролера SoC, тобто розганяти CPU окремо від оперативної пам'яті, шини Infinity Fabric та інтерфейсу PCI Express.

Та й, загалом, компанія MSI прямо позиціонує такі плати, як готові до майбутніх чипів на базі архітектури Zen 6.

Якщо ж говорити саме за героїню нашого огляду, то вона оснащена 21-фазною підсистемою живлення VRM, має щедрий набір інтерфейсів, а також за заявою виробника наділена серйозним потенціалом для розгону різних комплектуючих.

Тому і вартість у MSI MEG X870E ACE MAX, як у рішення, шо орієнтовано на ентузіастів, відповідна. На момент написання огляду знайти її на українському ринку вийде за середньою ціною ₴37500 (~$842).

Специфікація

Паковання та комплектація

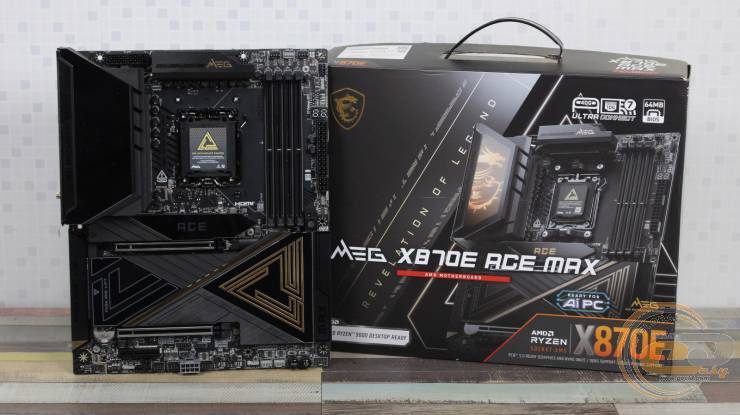

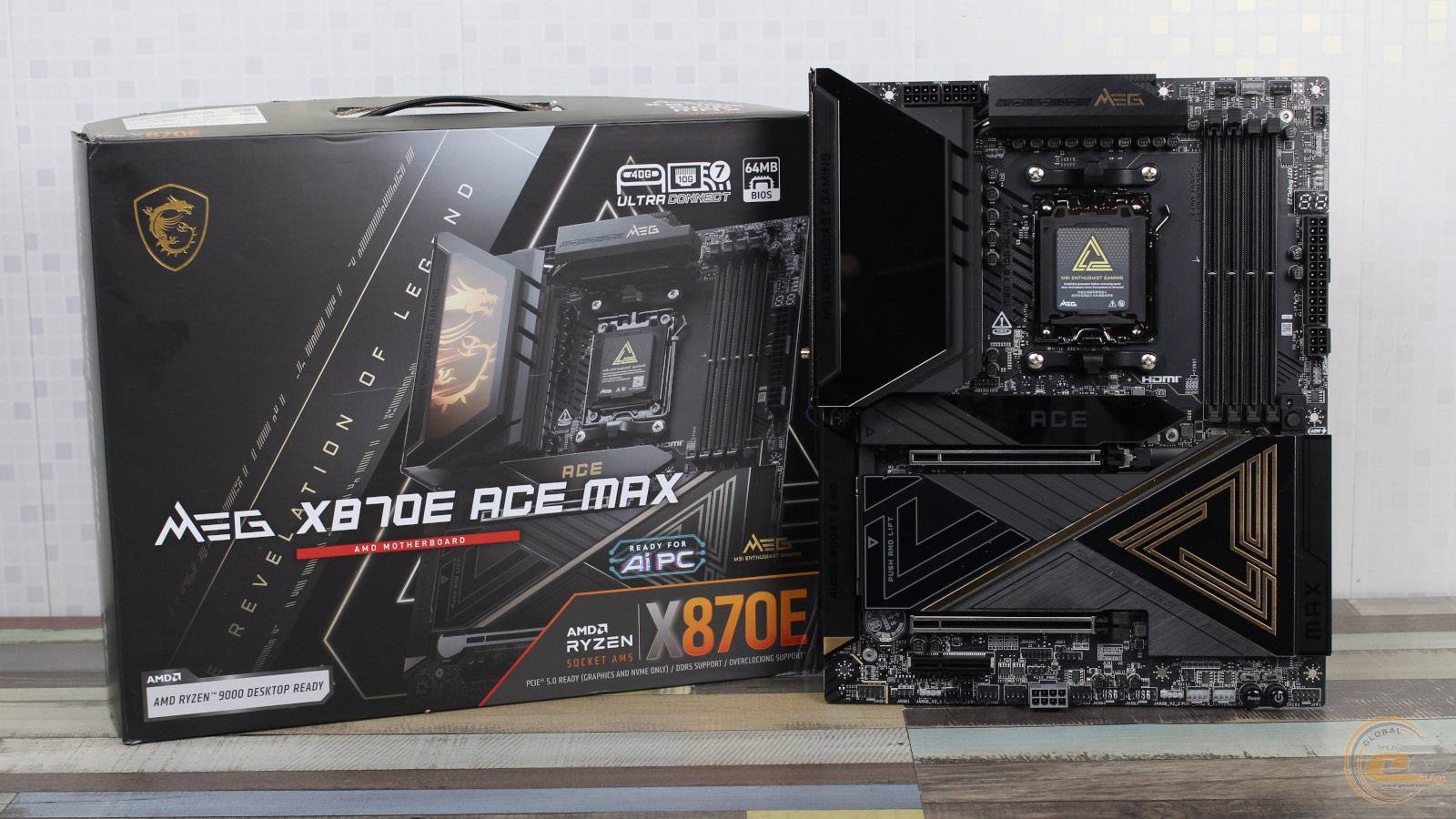

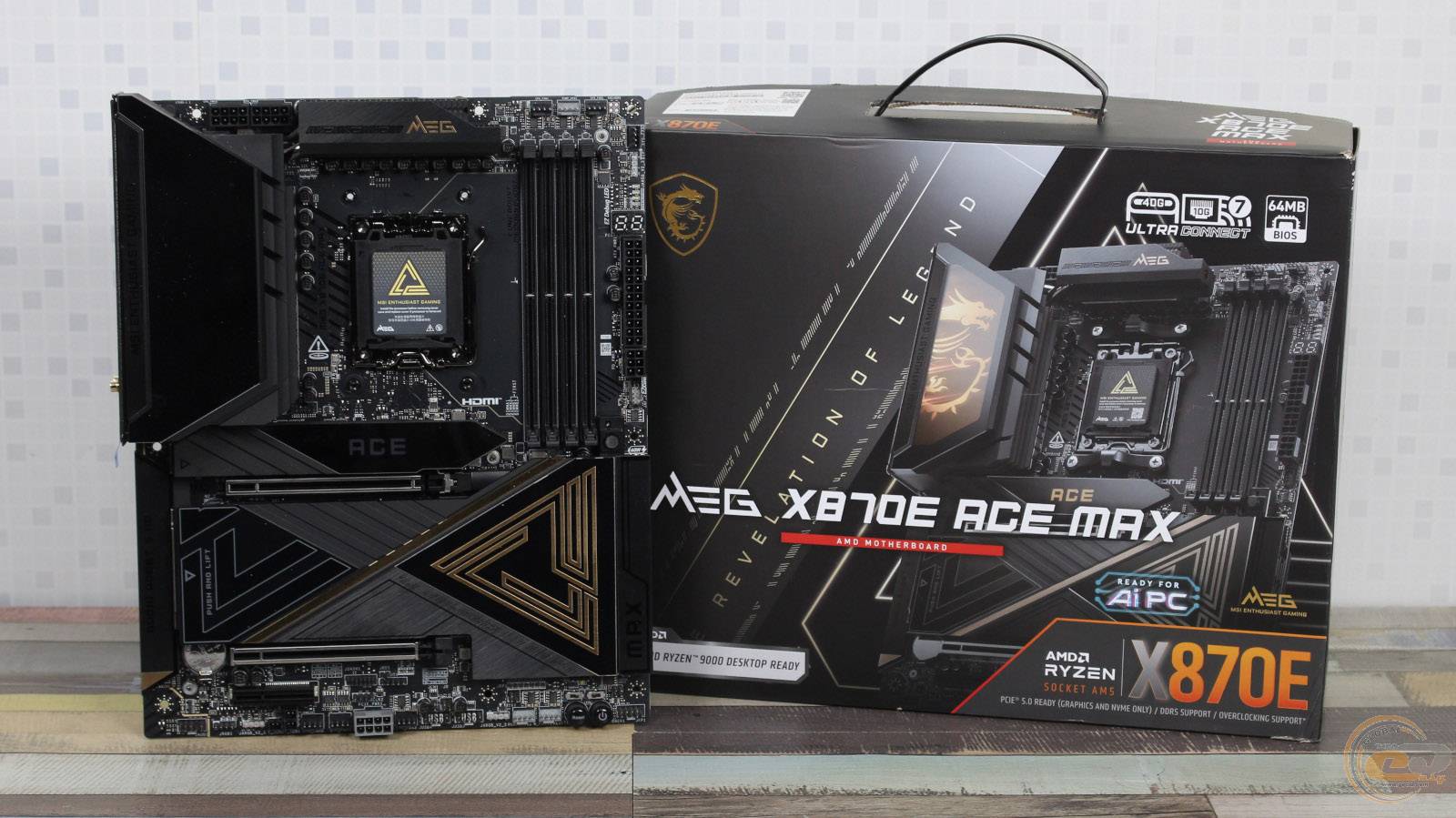

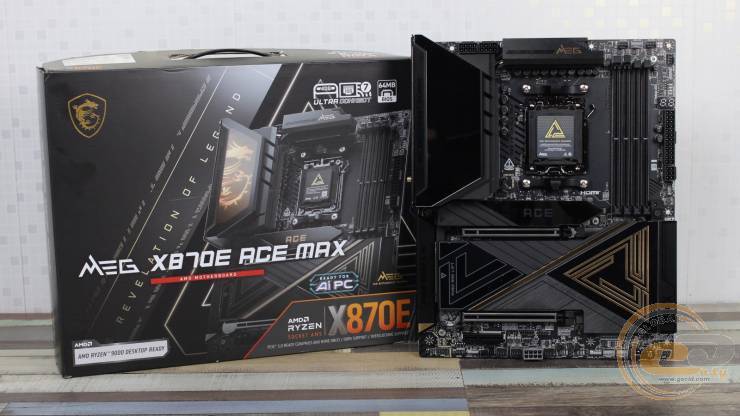

MSI MEG X870E ACE MAX поставляється в преміальній коробці з ручкою для перенесення та дизайном, характерним для топової ігрової серії MSI Enthusiast Gaming.

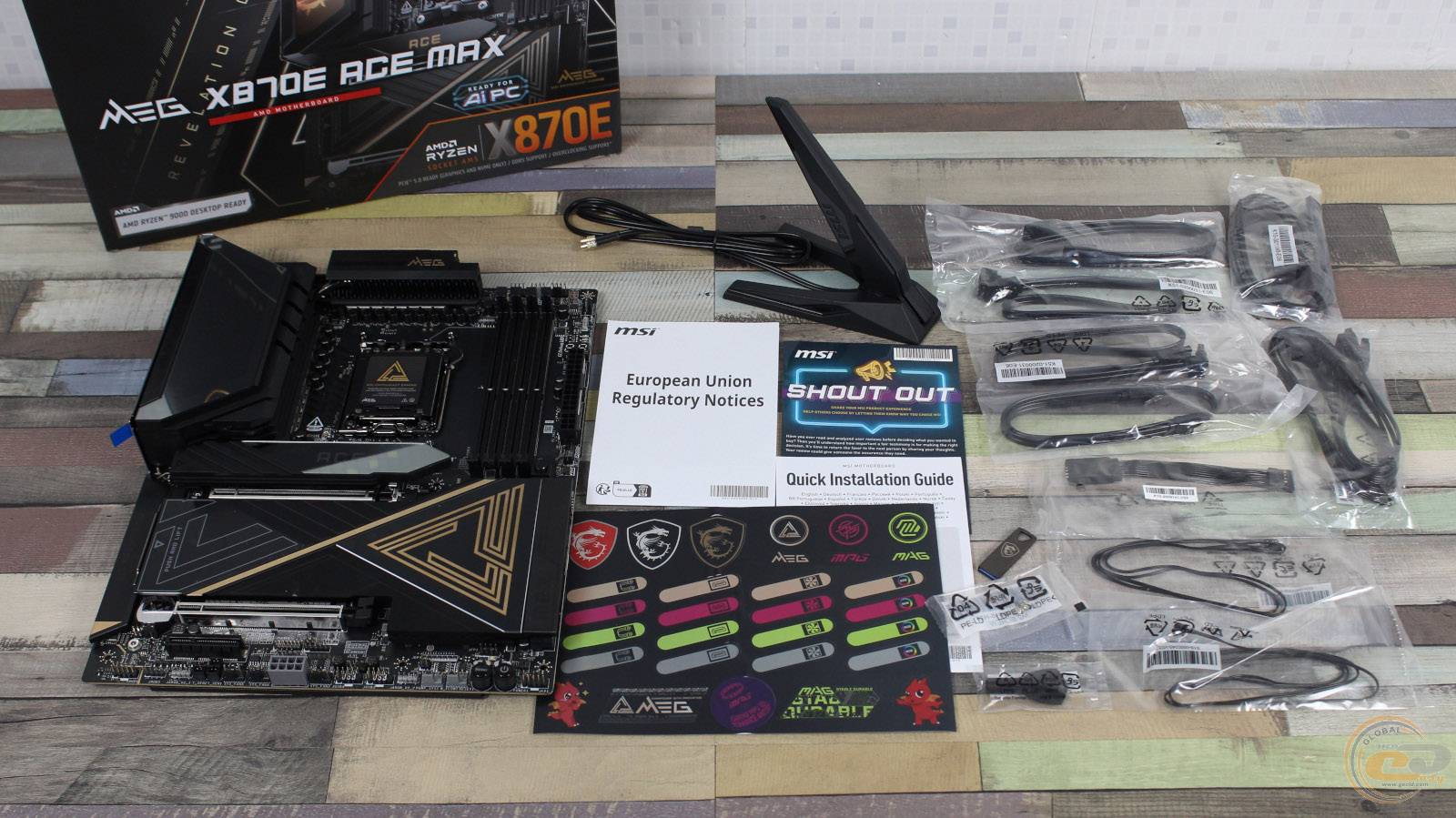

До комплекту постачання цієї моделі потрапили:

• чотири SATA-кабелі (два з яких є кутовими);
• два термодатчики;
• три гвинти для фіксації M.2-накопичувачів;
• комбінована антена для Wi-Fi-модуля з магнітним кріпленням;
• подовжувач для спрощення підключення передньої панелі;
• USB-флеш-накопичувач з необхідним набором драйверів та утиліт;
• кабель-розгалужувач ARGB;

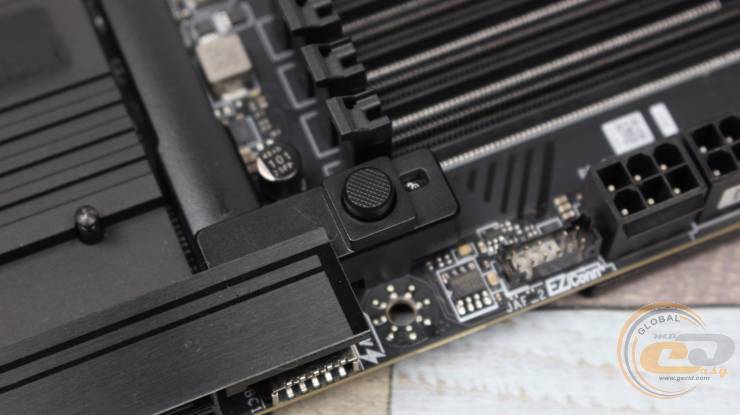

• кабель-розгалужувач фірмового EZ конектора, що об’єднує у собі можливість одночасного підключення вентилятору, RGB-підсвічування та інтерфейсу USB 2.0;
• шестигранний ключ для взаємодії з кріпленнями EZ M.2 CLIP II;
• набір наліпок;
• посібник користувача та інша документація.

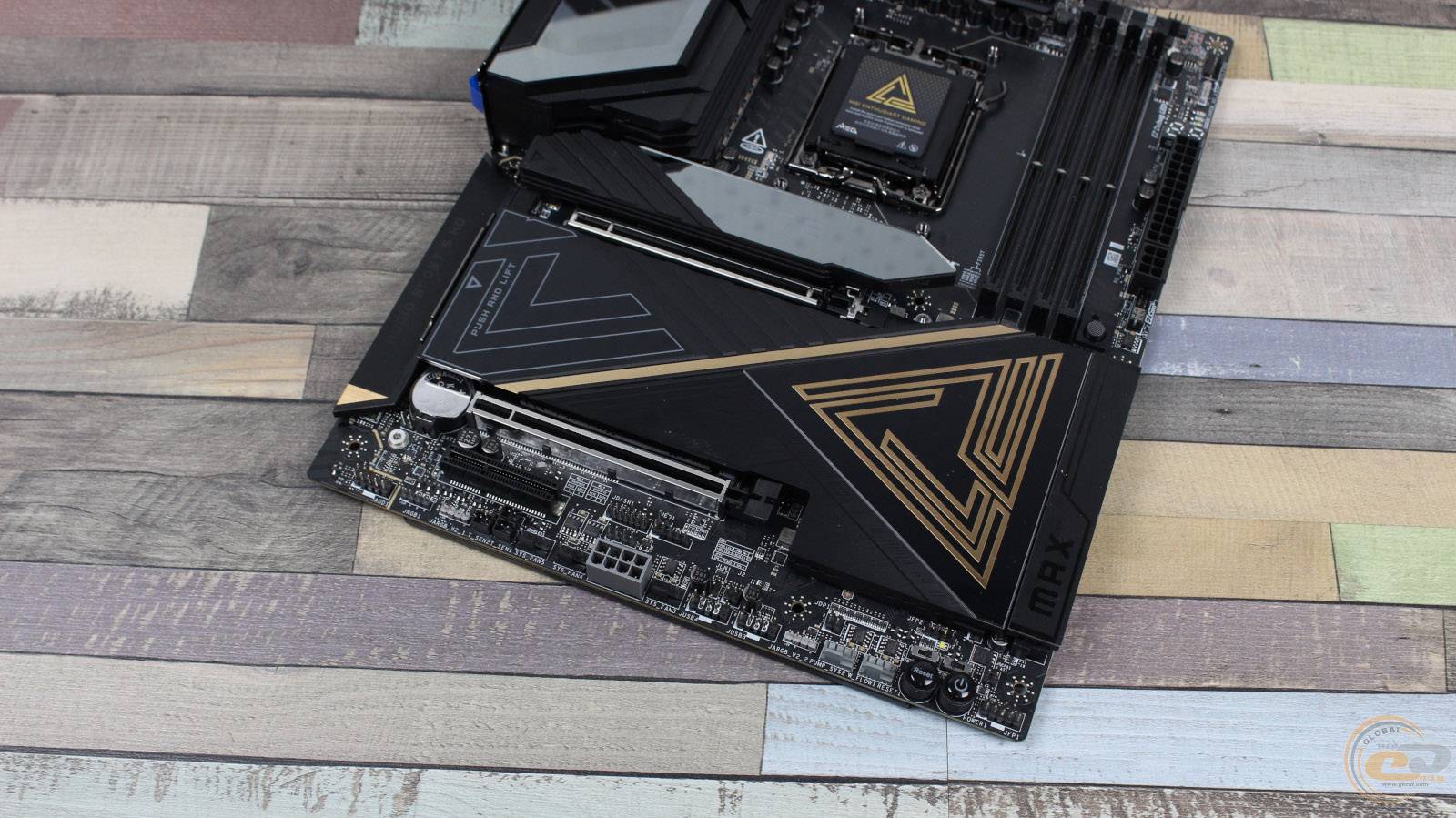

Дизайн та особливості плати

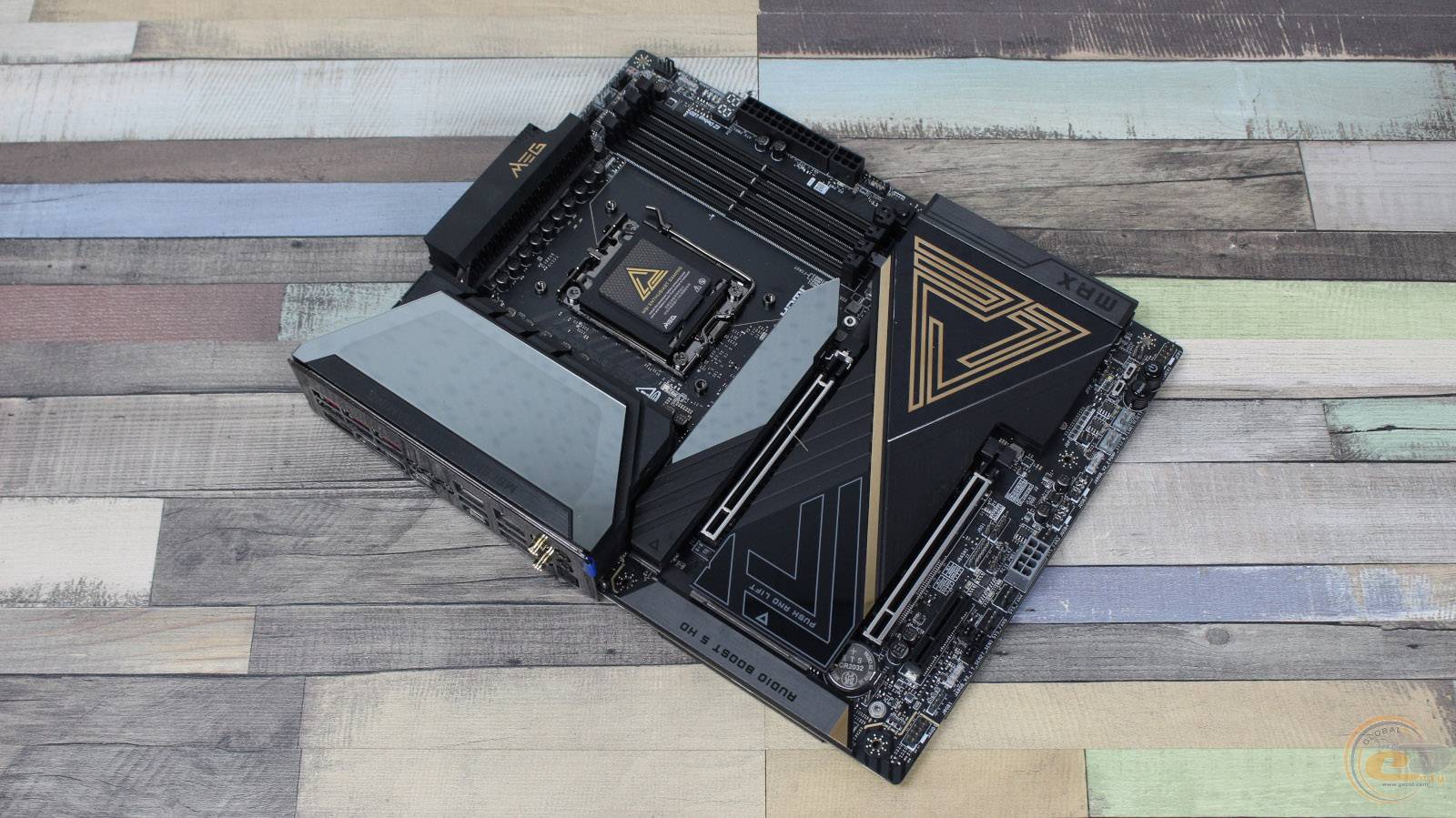

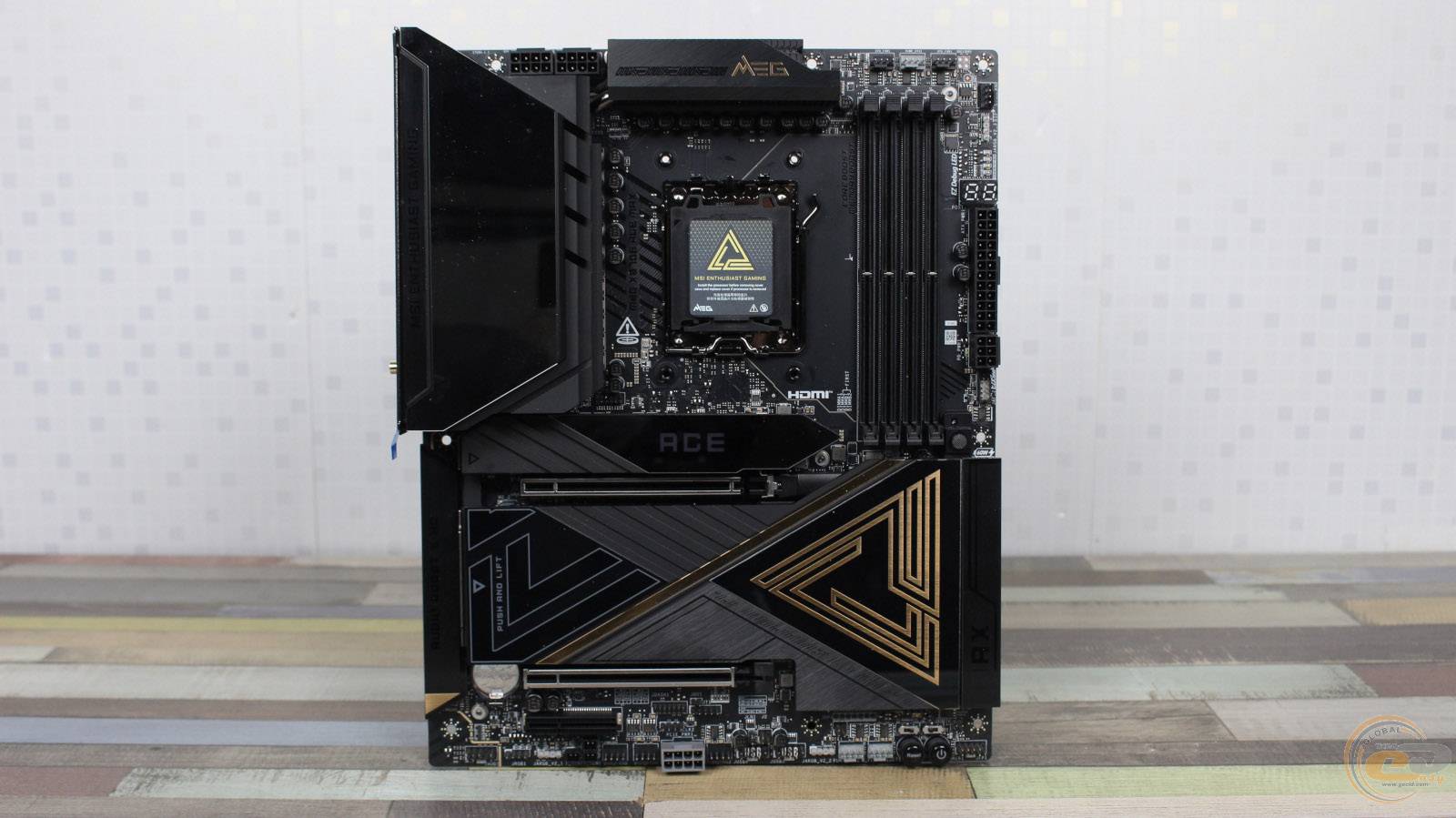

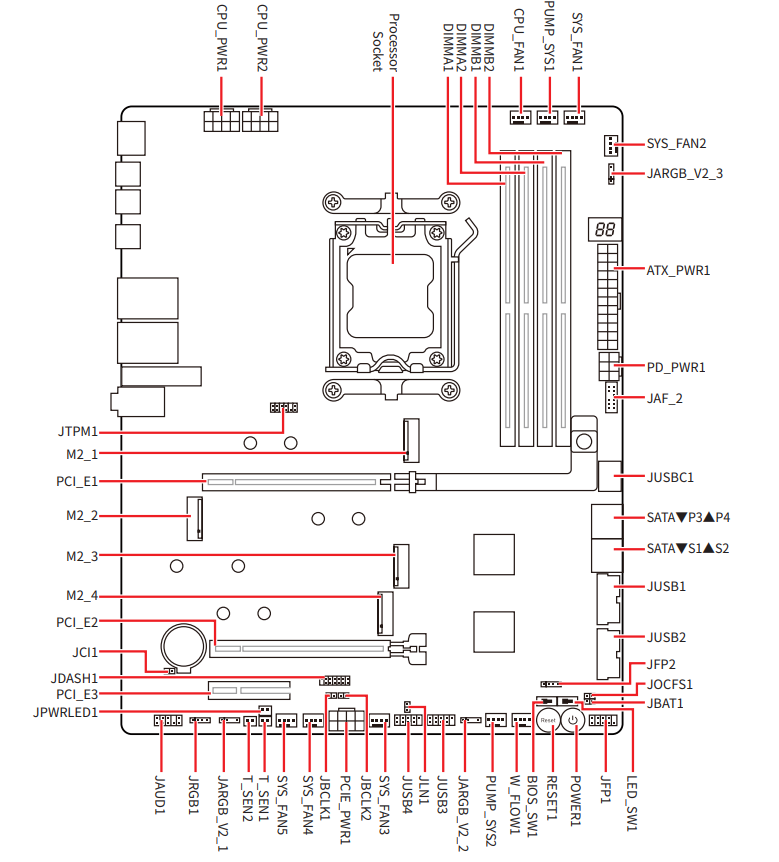

MSI MEG X870E ACE MAX виконана у формфакторі ATX. В основі плати лежить 8-шаровий текстоліт у чорному кольорі доповнений невеликою кількістю золотистих елементів. Масивні стилізовані алюмінієві радіатори також отримали дзеркальні вставки.

Зон підсвічування Mystic Light на цій материнській платі дві. Одна розміщена на кожусі інтерфейсної панелі та представлена великим драконом, а друга скромніша та реалізована у вигляді назви лінійки продуктів на радіаторі верхнього слоту M.2.

Для реалізації власного підсвічування можна одночасно задіяти п’ять роз'ємів: три – для ARGB світлодіодних стрічок, один – для RGB світлодіодних стрічок та один багатофункціональний EZ конектор.

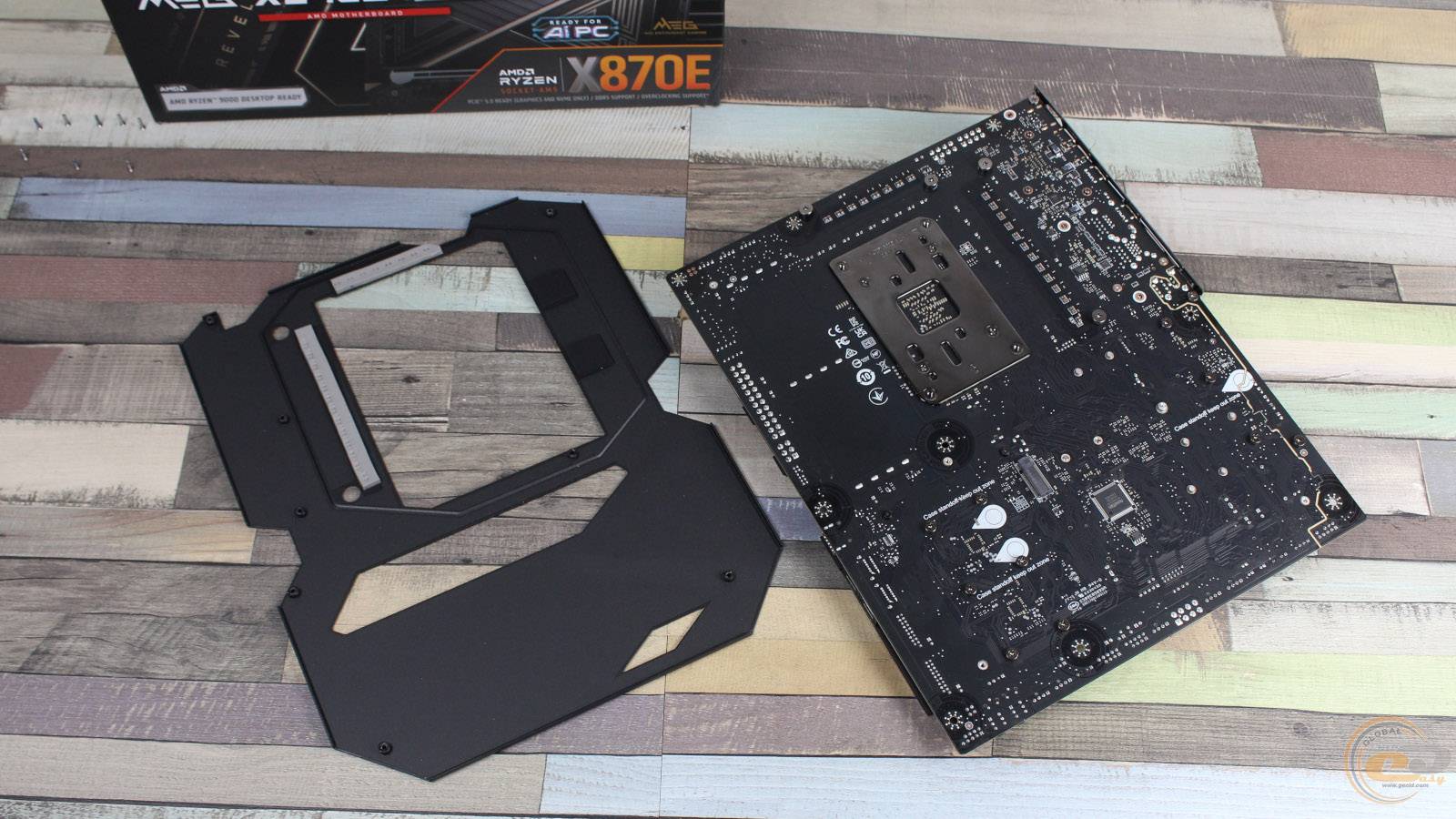

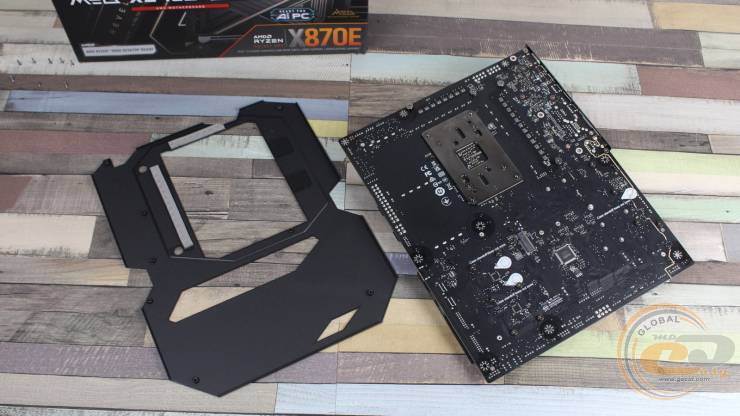

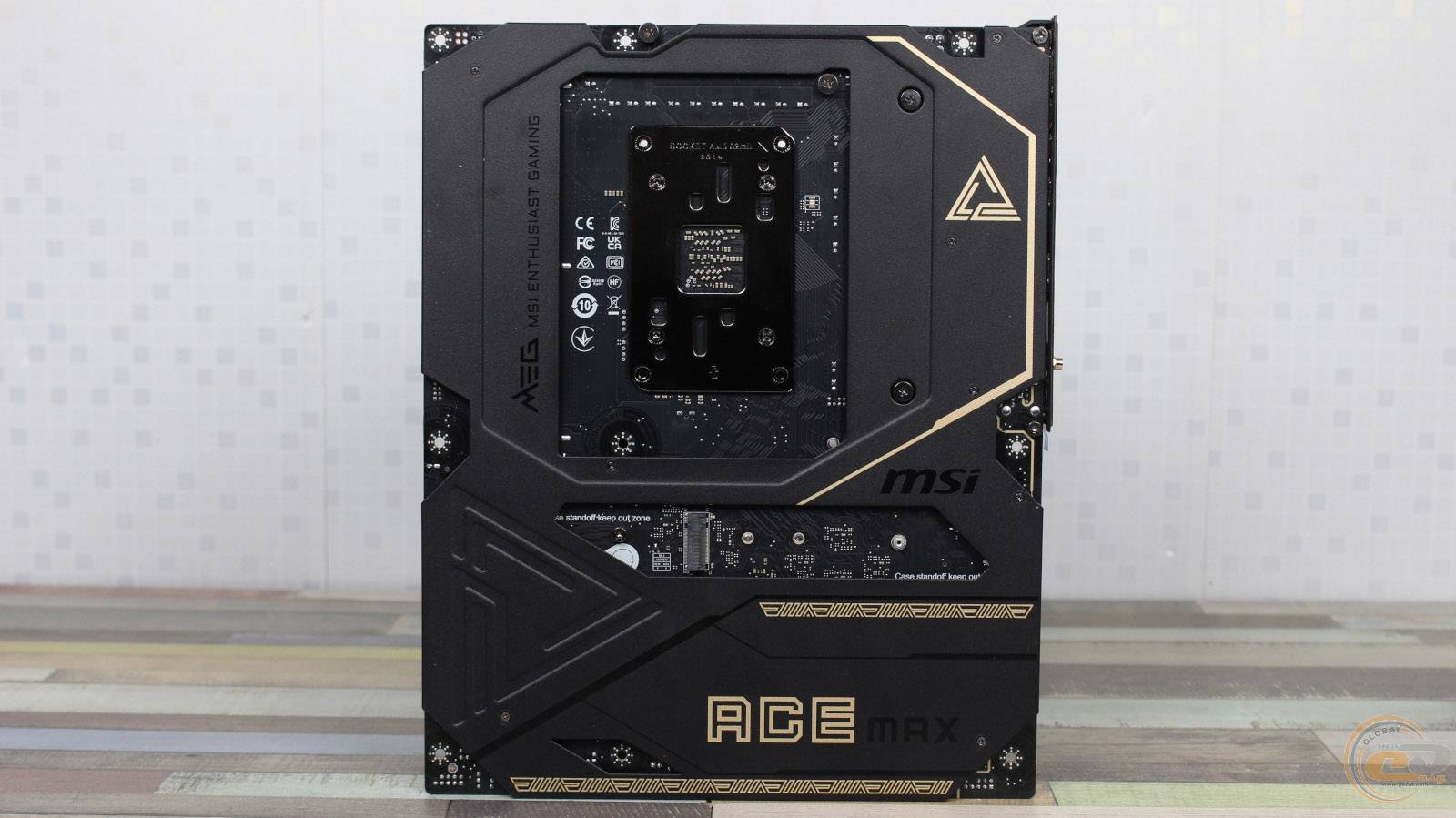

На зворотному боці плати встановлено повнорозмірну захисну пластину, що стилізована золотистими візерунками та фірмовими написами, а також відводить тепло від елементів підсистеми живлення за рахунок наявних на ній термопрокладок.

Сама плата розміщує на собі стандартну опорну пластину процесорного роз’єму, гвинти кріплення радіаторів, мультиконтролер NUVOTON NCT6687D-R та одне посадкове місце для M.2-накопичувача. Є тут ще й три маркери білого кольору, які вказують місця на платі, де обов’язково потрібно прибрати втулки на корпусі.

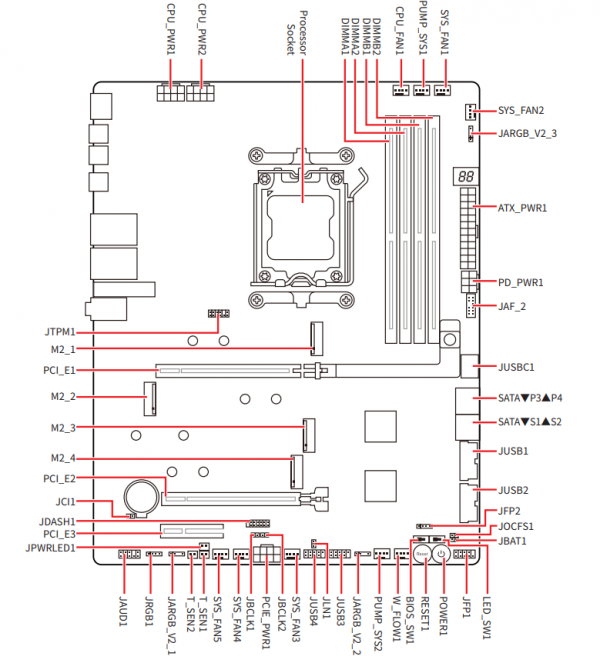

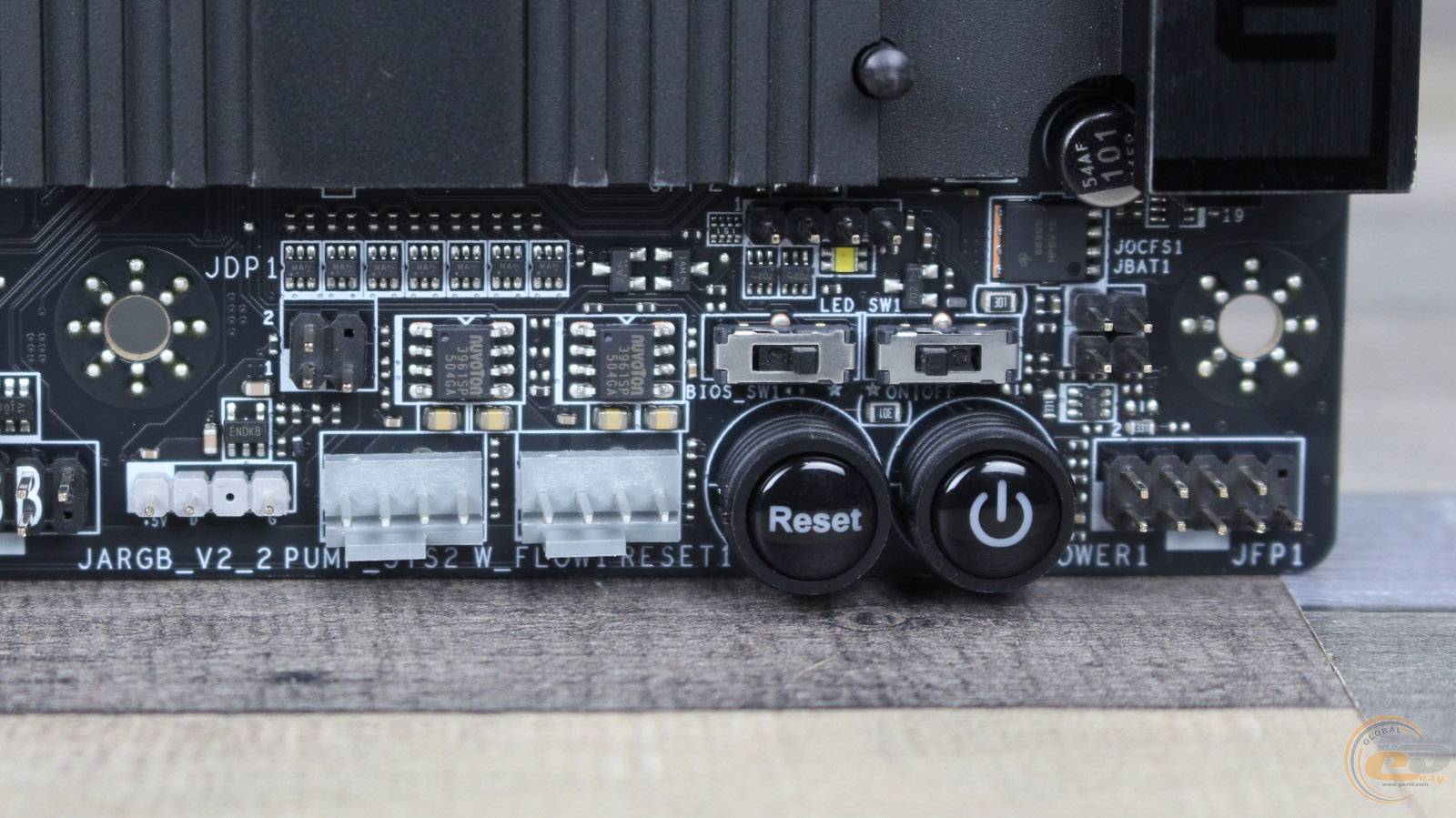

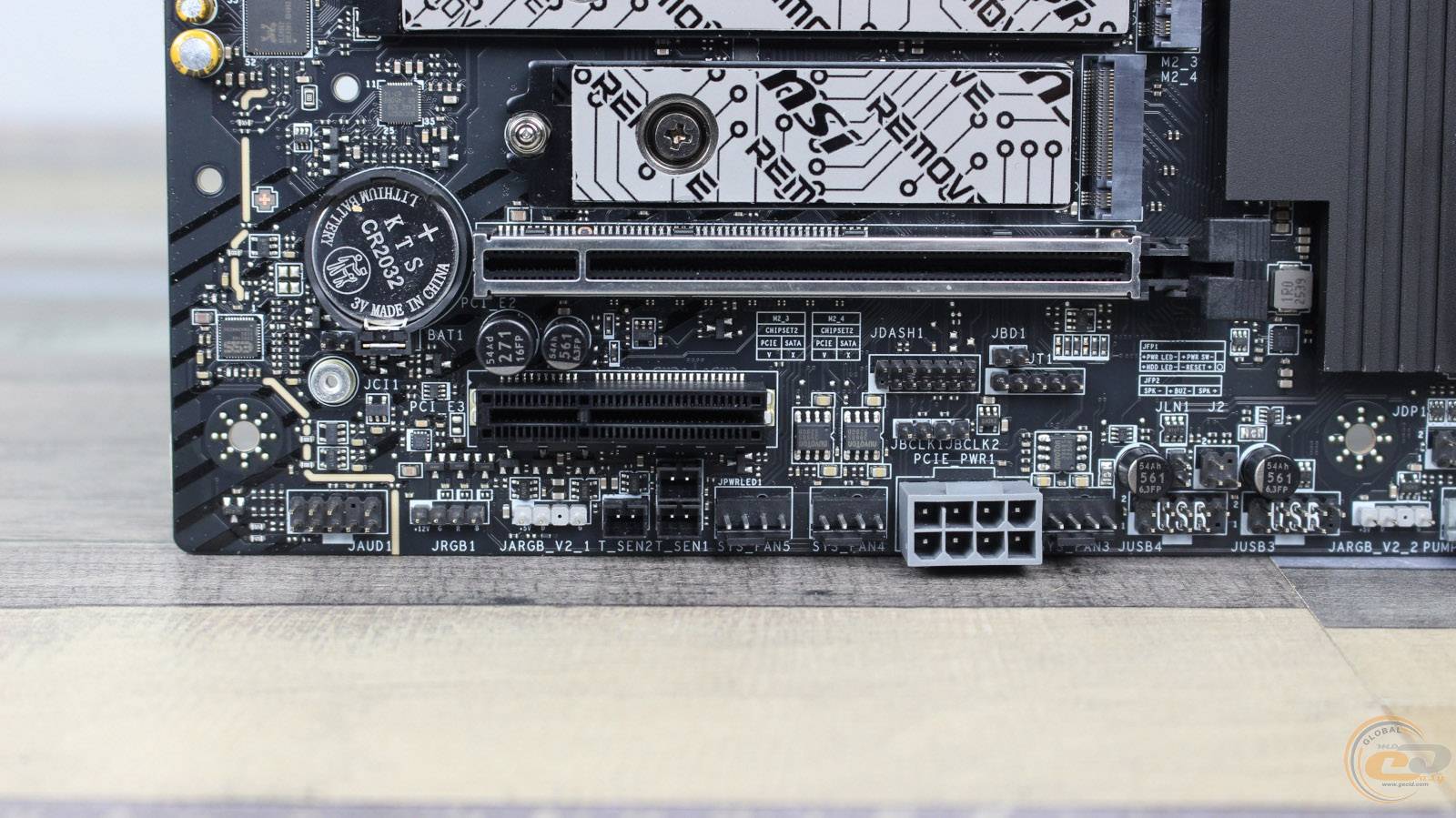

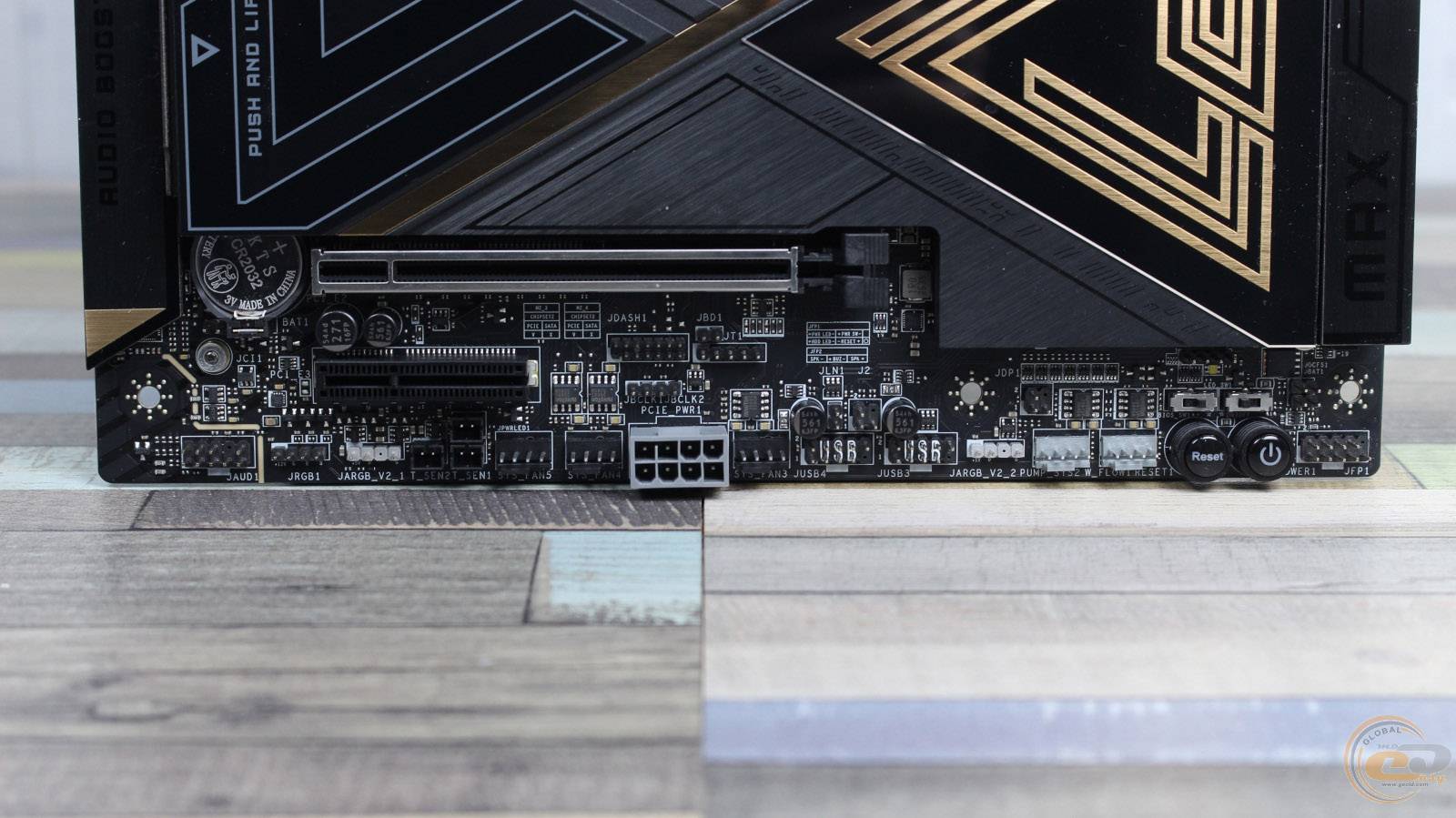

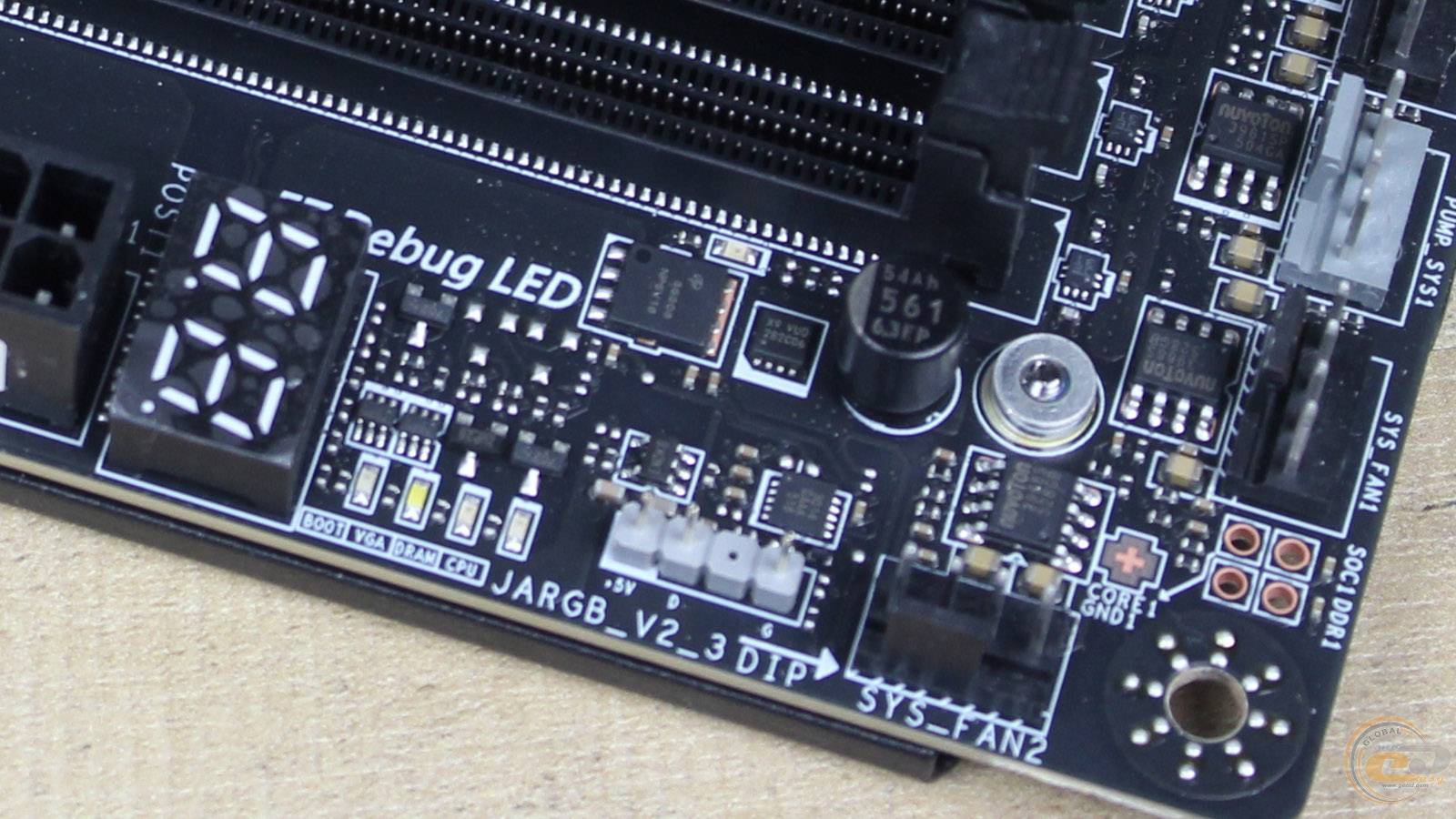

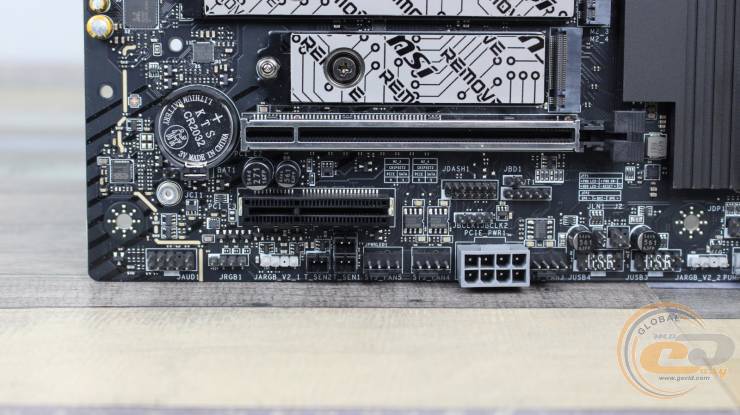

MSI MEG X870E ACE MAX на нижній частині фронтальної сторони має: колодку підключення аудіороз'ємів передньої панелі, роз’єм датчику відкриття корпуса (поруч з батарейкою CMOS), роз'єм для світлодіодної стрічки та два ARGB-роз’єми, два роз’єми для термодатчиків, роз’єм контролера налаштування, дві перемички частоти BCLK, перемичка у режим LN2, роз’єм для підключення спікера, перемикач на резервний BIOS, вимикач усіх світлодіодів на материнській платі, кнопки перезавантаження та вмикання системи, контакти «SAFE BOOT», контакти скидання налаштувань BIOS, а також колодку підключення кнопок та індикації фронтальної панелі.

Також тут розмістилися дві колодки для активації портів USB 2.0 та 8-контактний роз’єм для додаткового живлення PCIe.

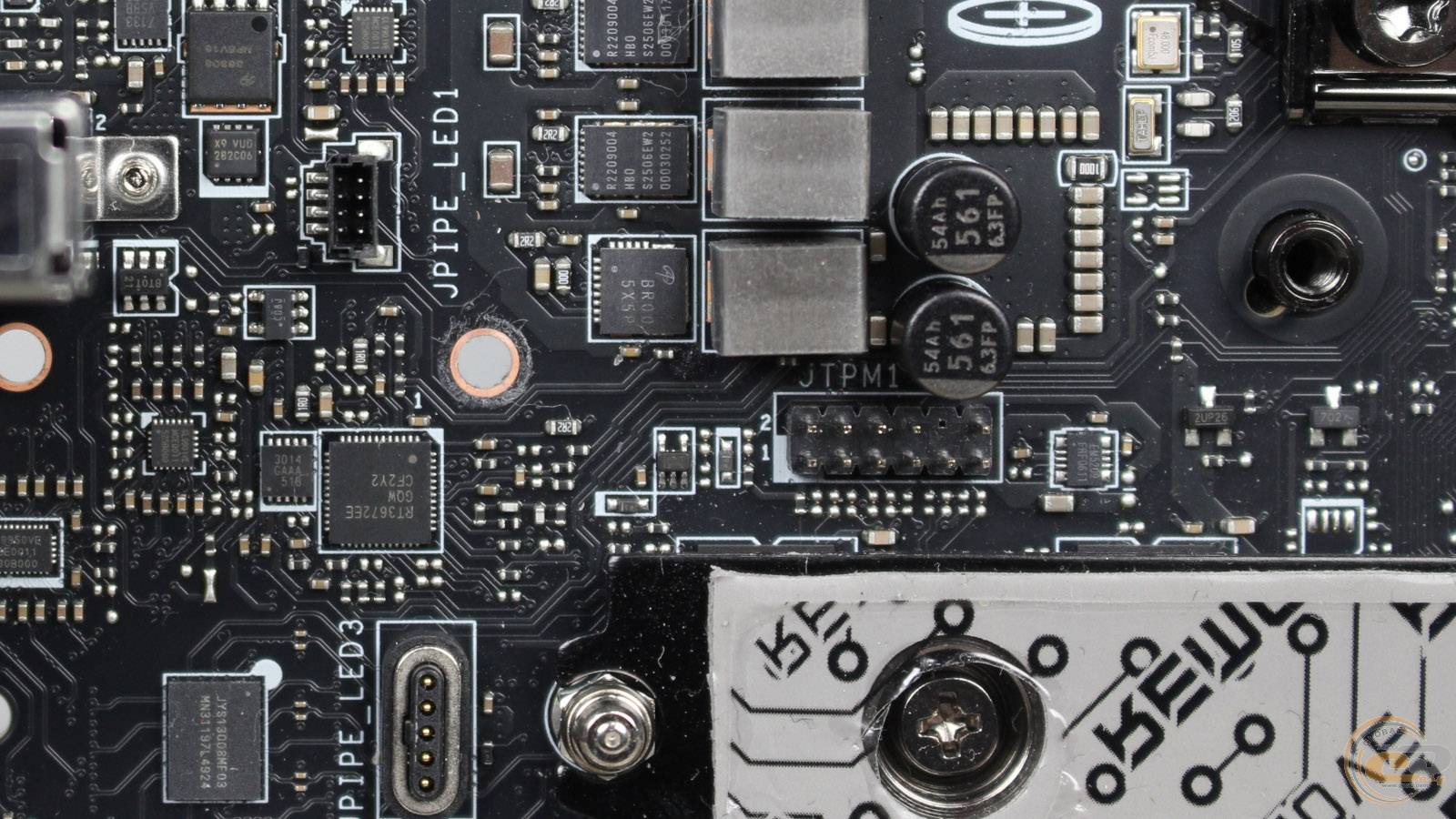

Роз'єм для підключення модуля ТРМ знаходиться над верхнім слотом для M.2-накопичувача.

Крім горизонтальних колодок для підключення порту USB 3.2 Gen 2x2 Type-C та двох USB 3.2 Gen 1 на правому краю материнської плати можна побачити: цифровий індикатор для відображення POST-кодів (після завантаження системи відображатиме температуру процесора), діагностичні світлодіодні індикатори, один роз'єм для ARGB-світлодіодної стрічки та роз’єм фірмового EZ конектора.

Наявний роз’єм для підключення порту USB 3.2 Gen 2x2 Type-C має підтримку технології Power Delivery, що дозволяє йому швидко заряджати пристрої з потужністю до 60 Вт. Щоб це було можливо, до розміщеного поруч 6-контактного роз’єму потрібно буде обов’язково під’єднати додатковий кабель живлення PCIe. Інакше максимальна потужність зарядки буде обмежена до 27 Вт.

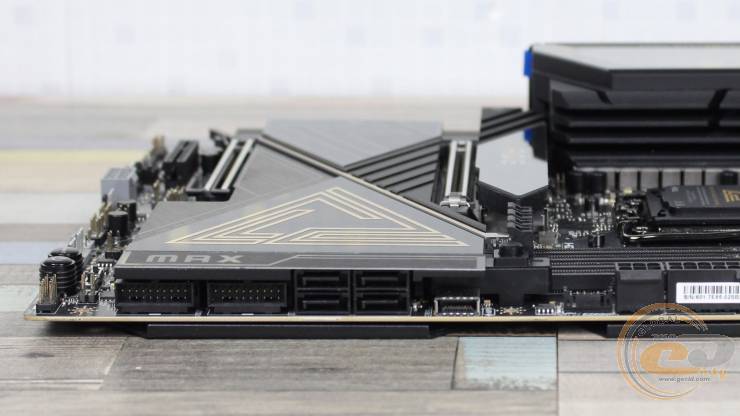

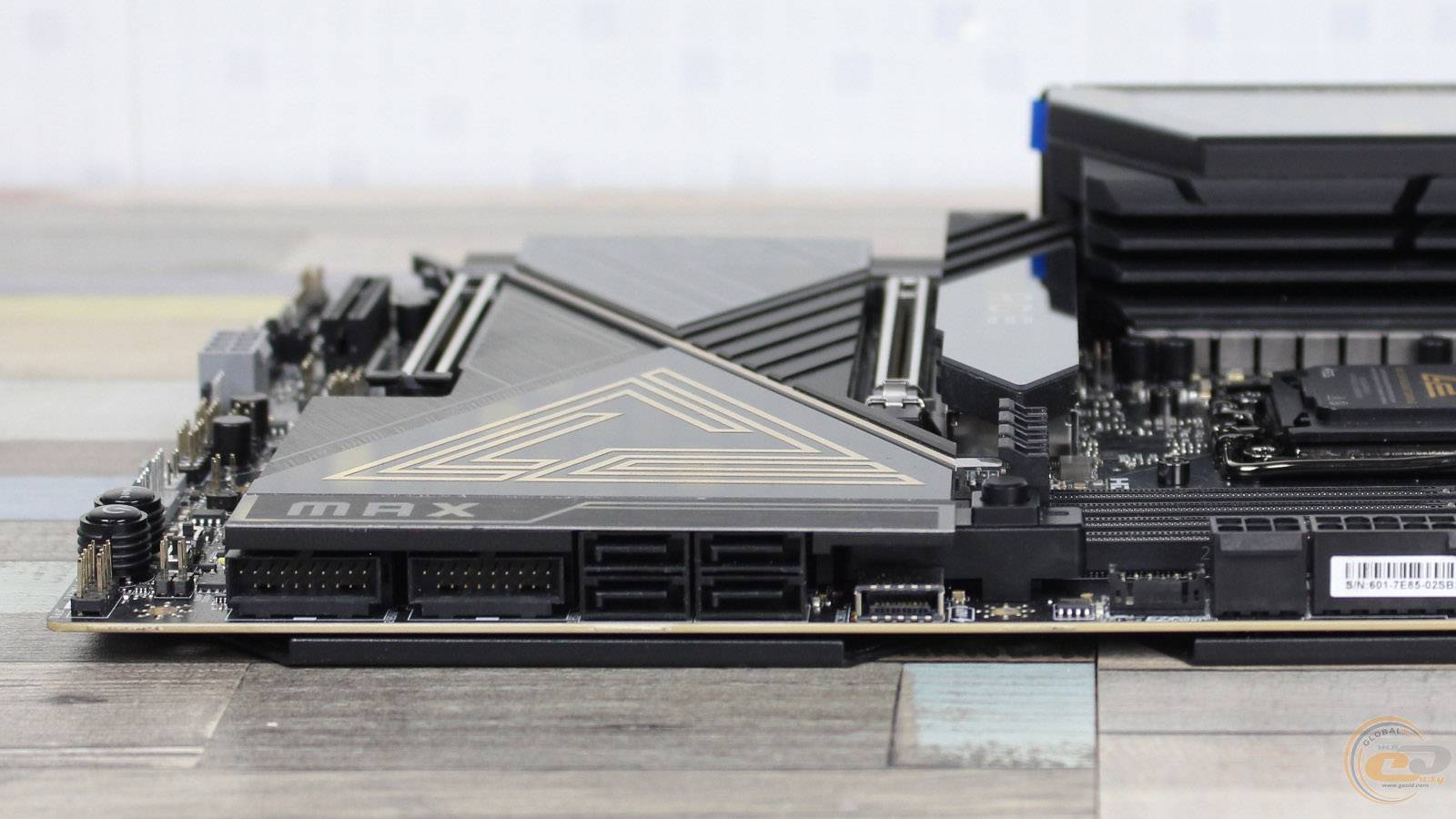

Також не будемо забувати про розміщені біля радіатора чипсета чотири горизонтальні порти SATA III.

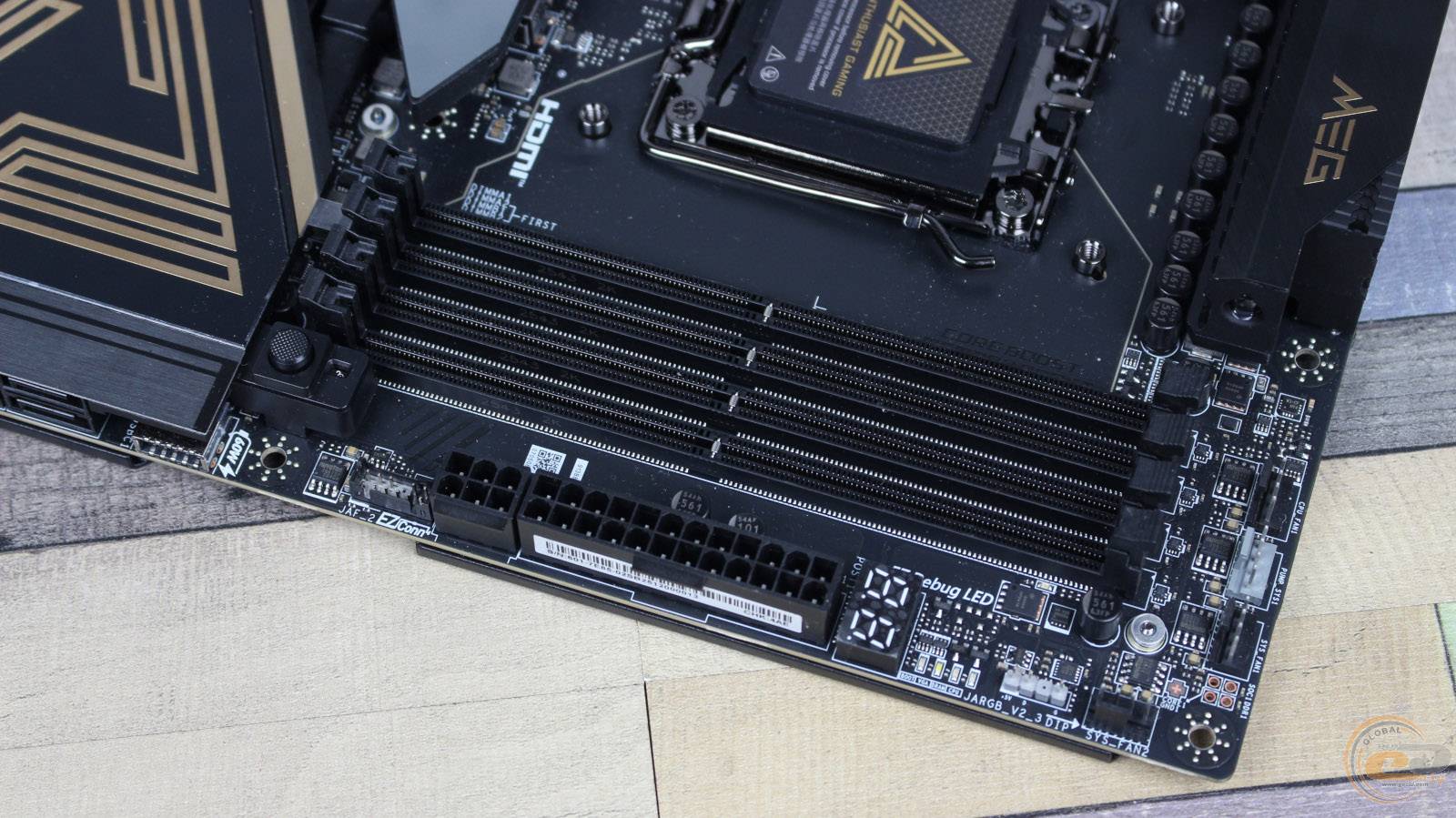

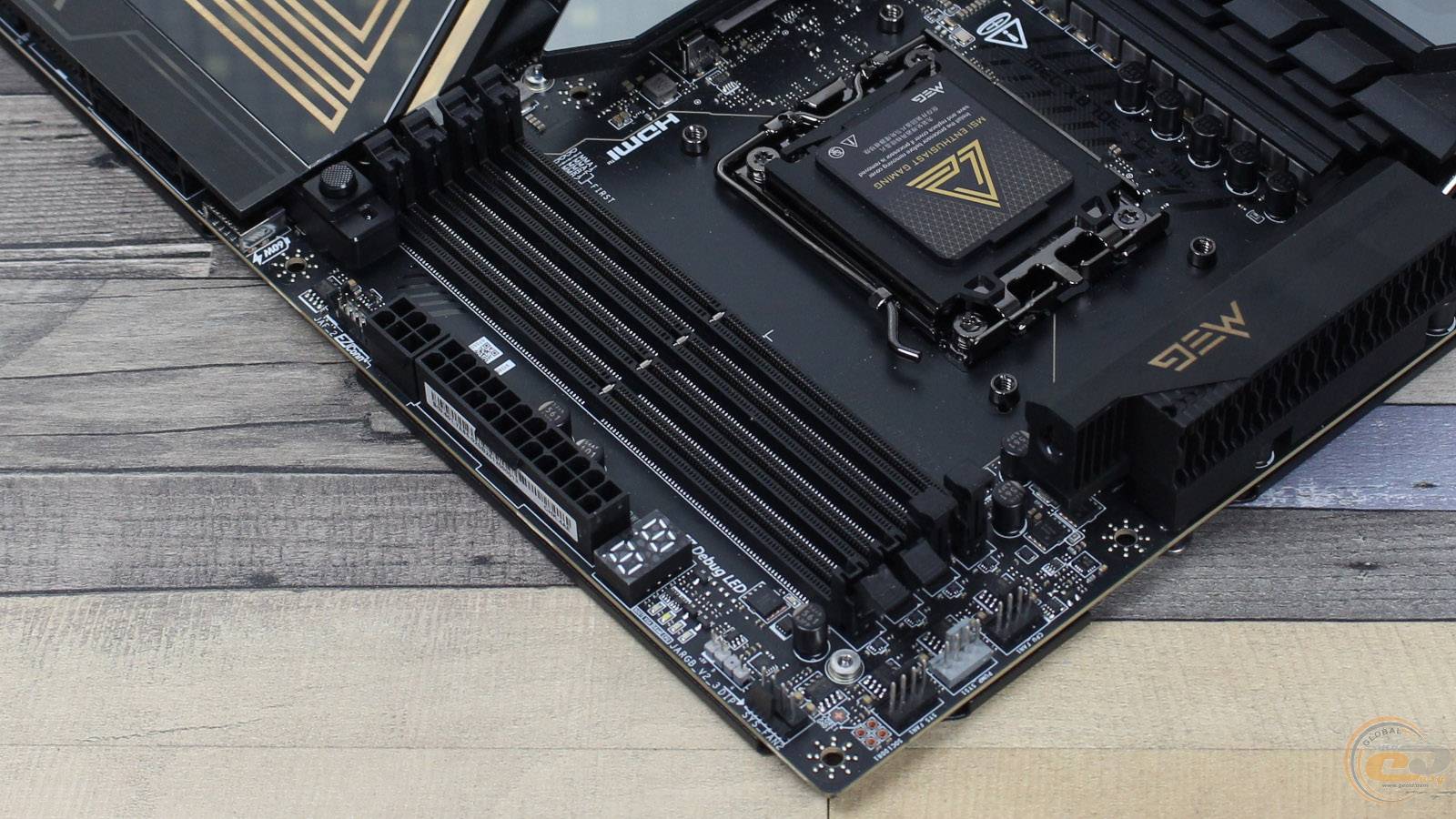

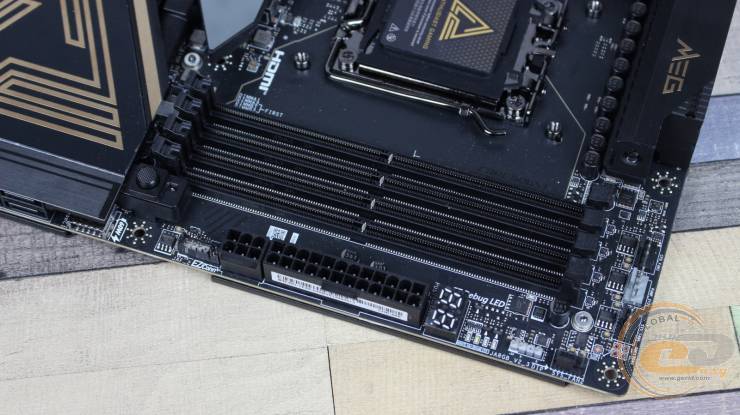

MSI MEG X870E ACE MAX отримала чотири DIMM-слоти для встановлення модулів оперативної пам’яті стандарту DDR5. Для спрощення монтажу фіксатори плашок ОЗП наявні лише з одного боку.

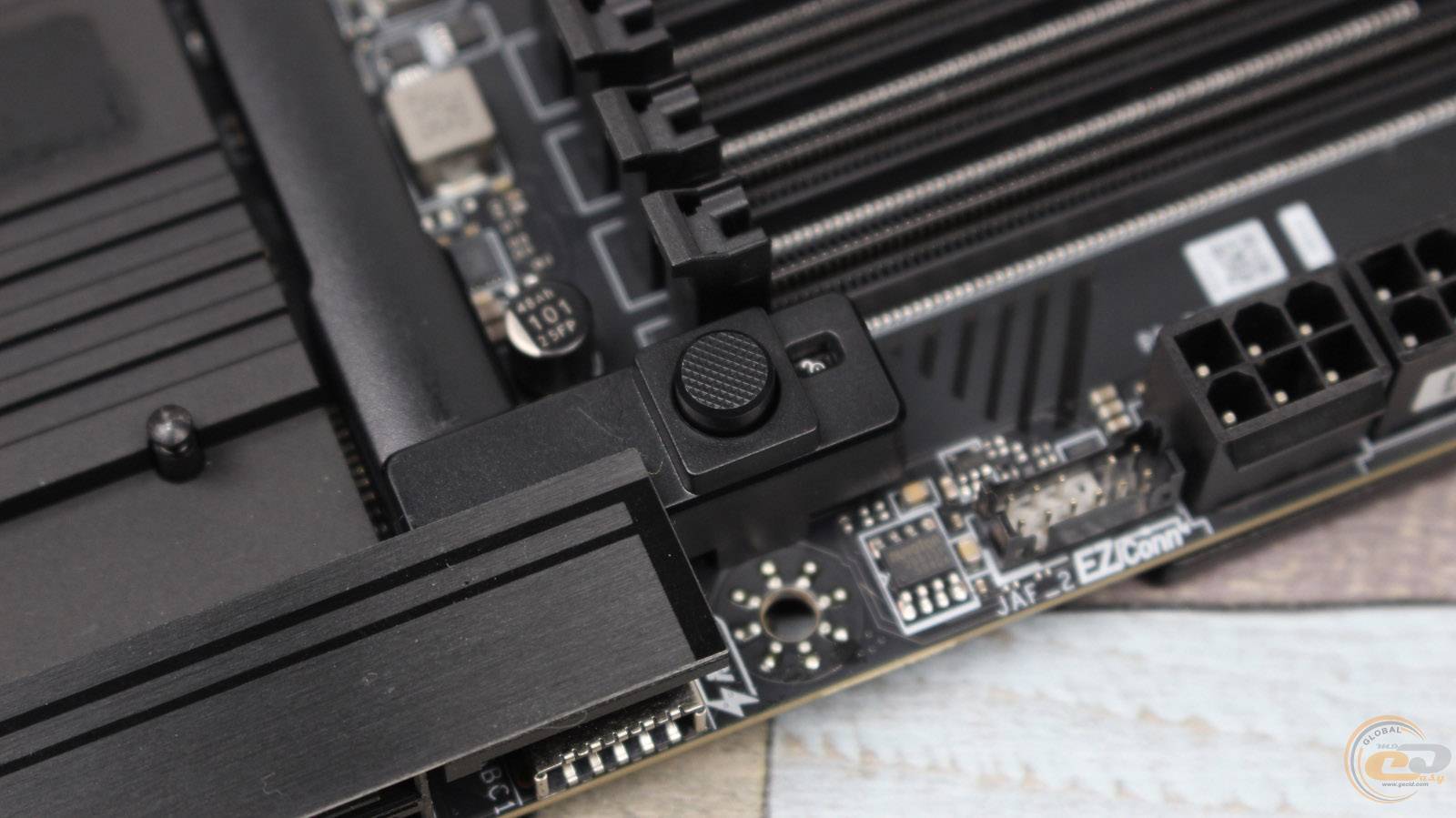

Поруч зі слотами розташований окремий індикатор під назвою EZ MEMORY DETECTION LED, який повідомить про виявлення несправного модуля пам'яті. Підтримуються модулі зі швидкодією до 9000 МТ/с, а максимальний загальний обсяг може становити 256 ГБ. Також виробником заявлена підтримка профілів розгону пам’яті AMD EXPO.

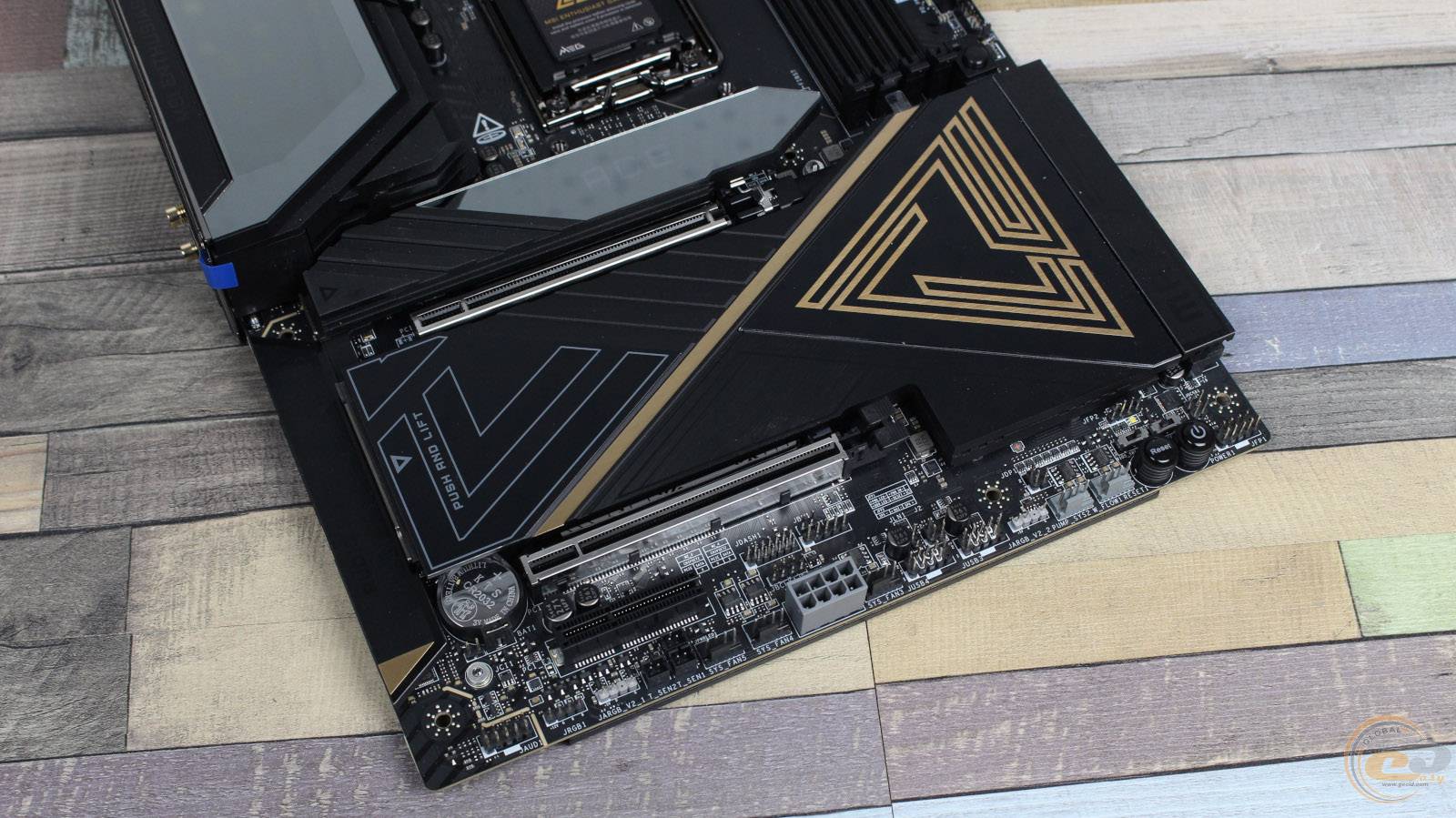

Досить щедрим жестом зі сторони виробника є те, що для розширення функціональності MSI MEG X870E ACE MAX пропонує користувачу одразу три слоти PCI Express 5.0:

1. PCI Express 5.0 x16;
2. PCI Express 5.0 x16 (x8);
3. PCI Express 5.0 x4.

Підсилення Steel Armor II отримали одразу два слоти, проте повноцінні 16 ліній стандарту PCIe 5.0 доступні лише для верхнього. Є тут і певний не дуже очевидний нюанс: якщо задіяти перший слот у режимі PCIe 5.0 x16, то нижній PCI Express 5.0 x16 (x8) буде вимикатися. Але виробником передбачена можливість одночасної роботи обох  у режимі PCIe 5.0 x8.

Верхній слот також оснащений механізмом з кнопкою для полегшення виймання відеокарти під назвою EZ PCIe Release. Біля самої кнопки знаходиться невелике віконце з підказкою закритий він зараз чи ні.

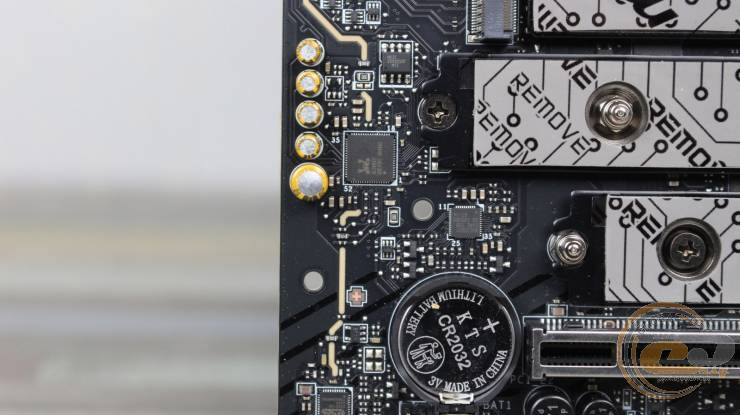

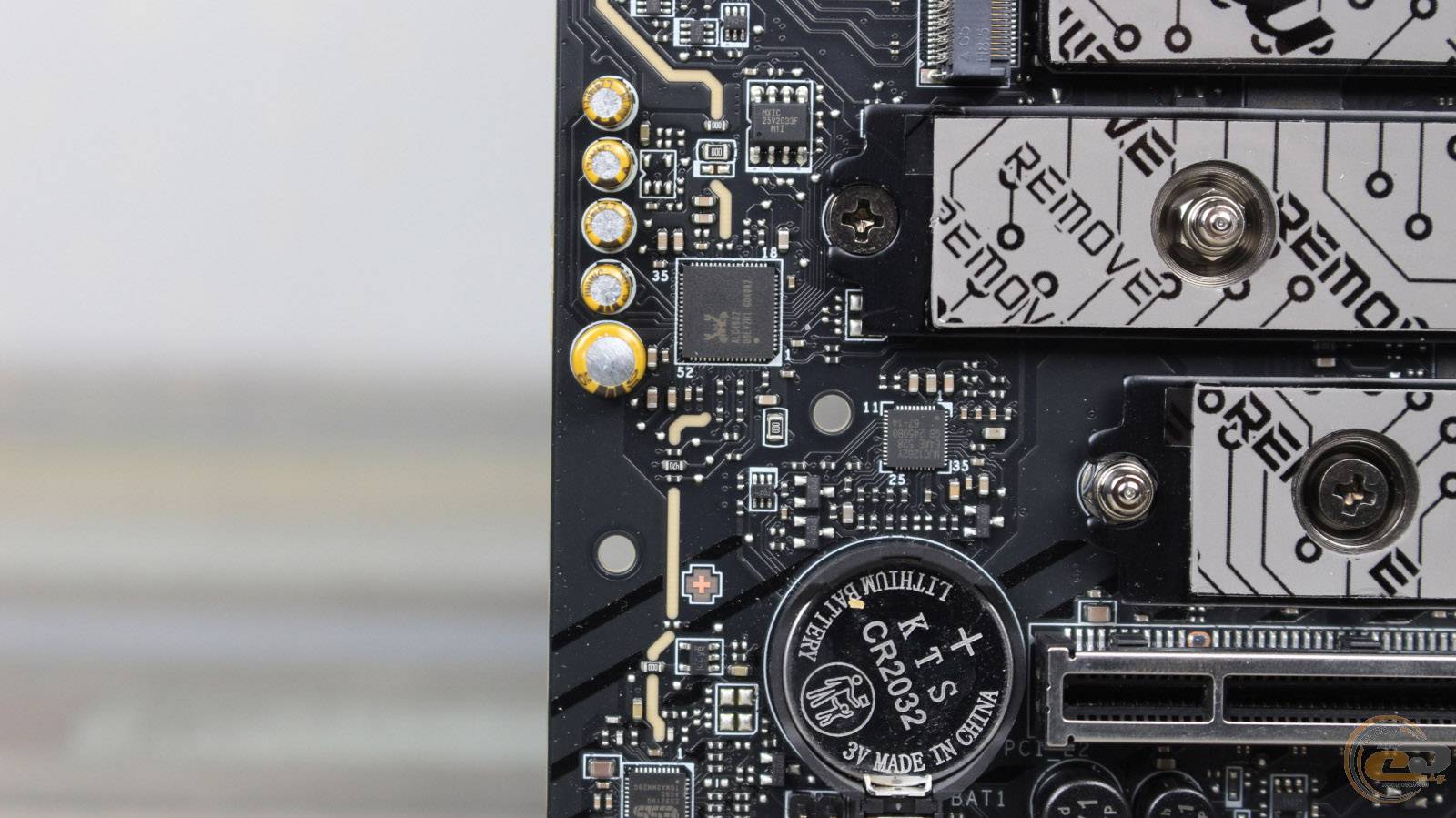

Доступ до батарейки CMOS за рахунок її розміщення перед другим PCI Express 5.0 x16 за умови використання у вашій збірці другого графічного адаптера буде заблоковано.

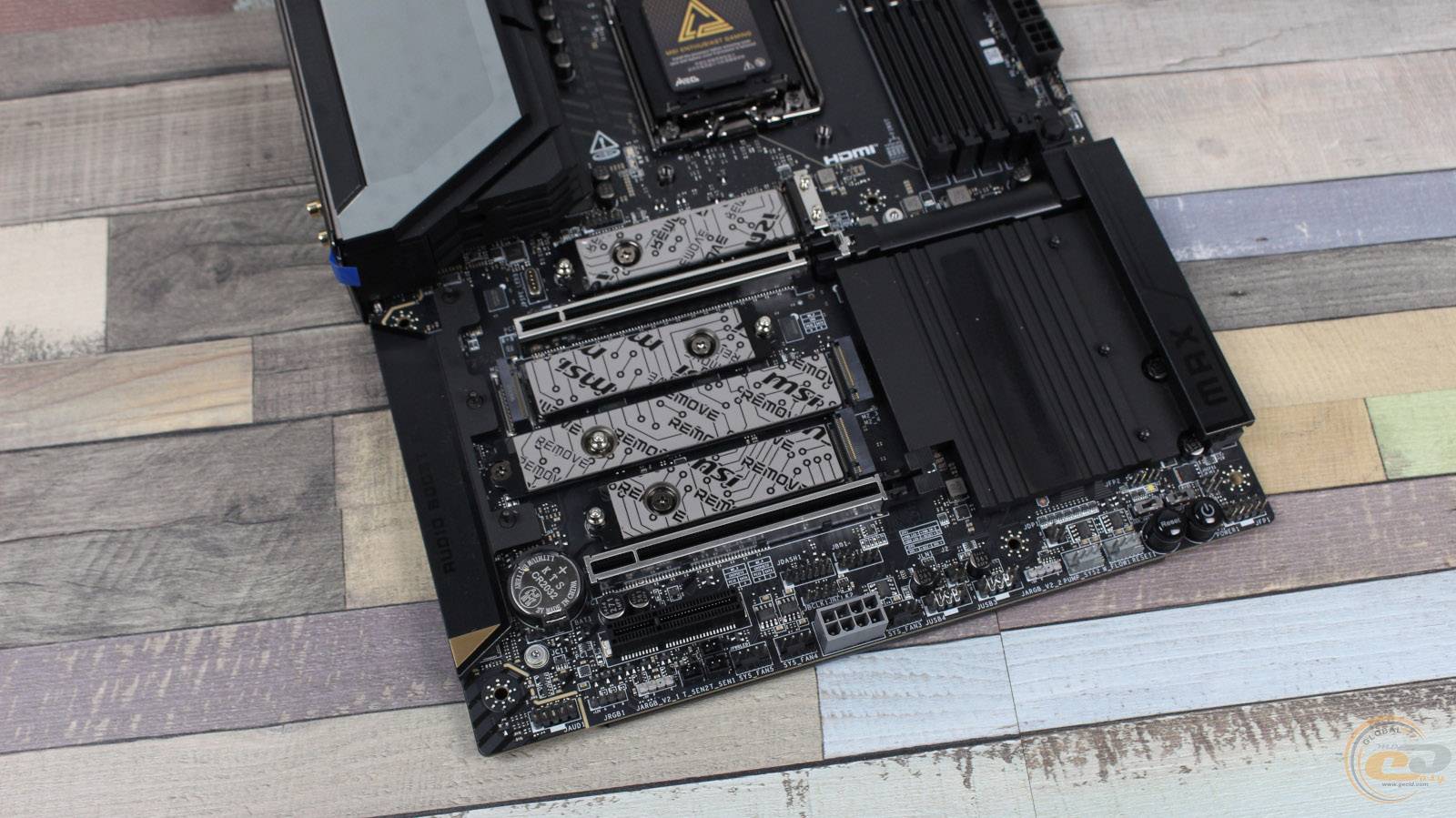

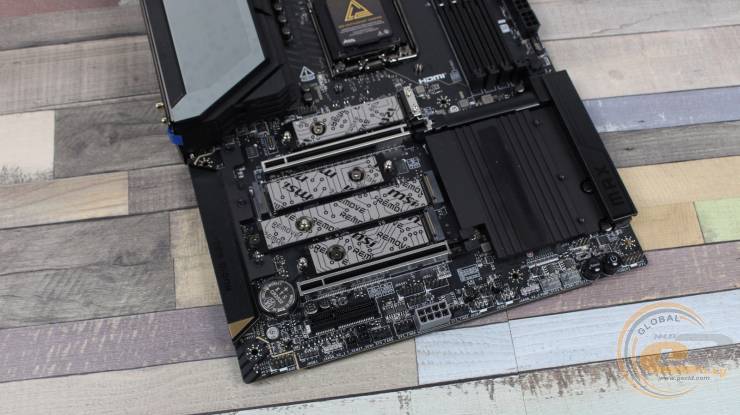

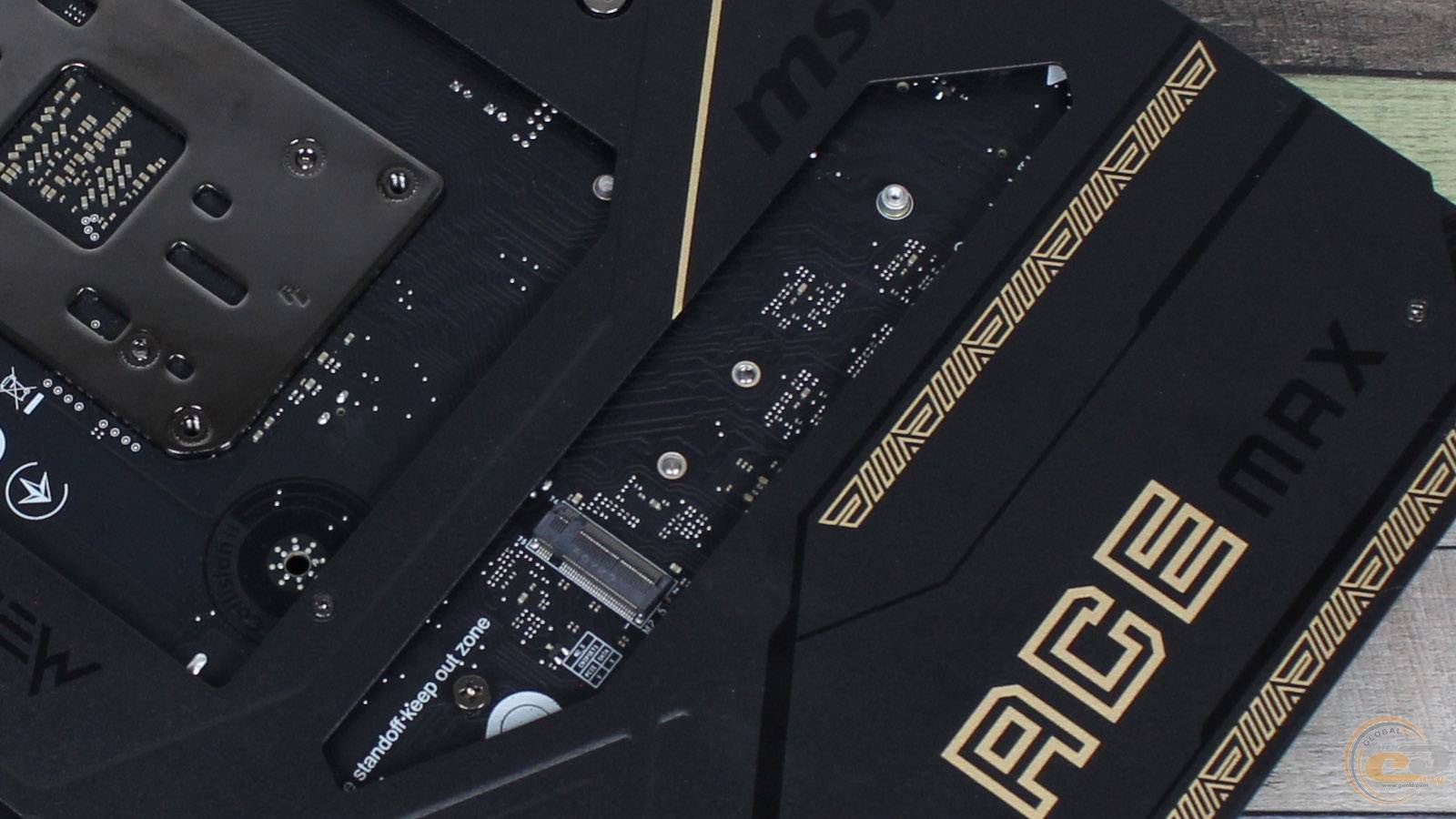

Для розміщення M.2-накопичувачів на MSI MEG X870E ACE MAX передбачено п’ять слотів.

У двох з них є підтримка режиму PCIe 5.0 x4, а решта працюють у режимі PCIe 4.0 x4.

Зверніть увагу на те, що у випадку одночасного використання PCI Express 5.0 x4 та першого слоту для M.2-накопичувачів (M2_1) – вони обидва працюватимуть у режимі PCIe 5.0 x2. За бажанням M2_1 можна перемкнути у BIOS на режим PCIe 5.0 x4, але це призведе до вимикання згаданого вище слоту розширення.

Той самий принцип роботи буде стосуватися слоту M2_2 та двох наявних на інтерфейсній панелі USB4 (Type-C).

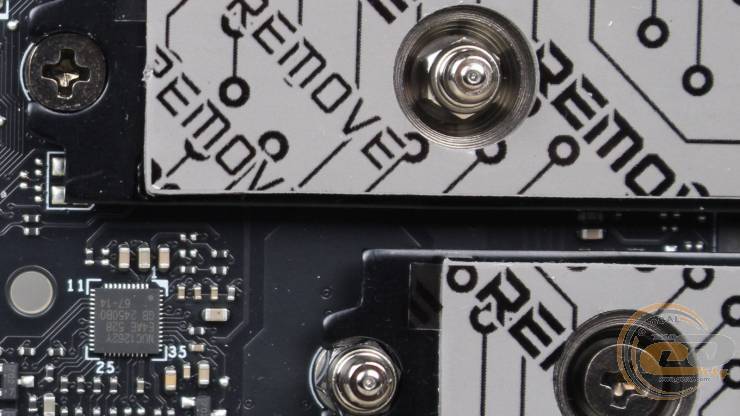

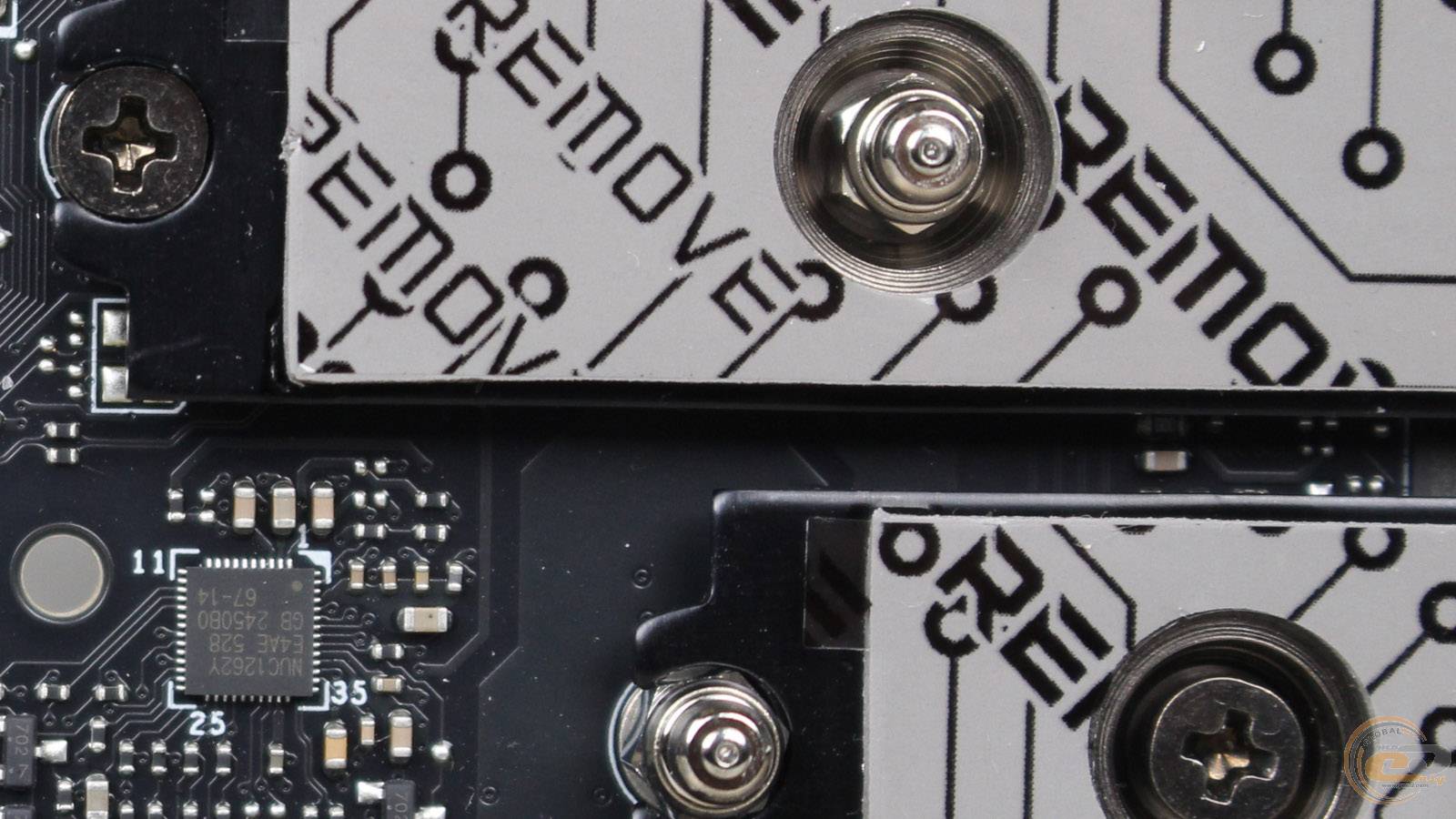

Спростити монтаж накопичувачів формату 2280 допоможуть зручні фіксатори EZ M.2 CLIP II. За потреби за допомогою шестигранного ключа з комплекту постачання можна переставити місцями ці кріплення та класичні гвинти.

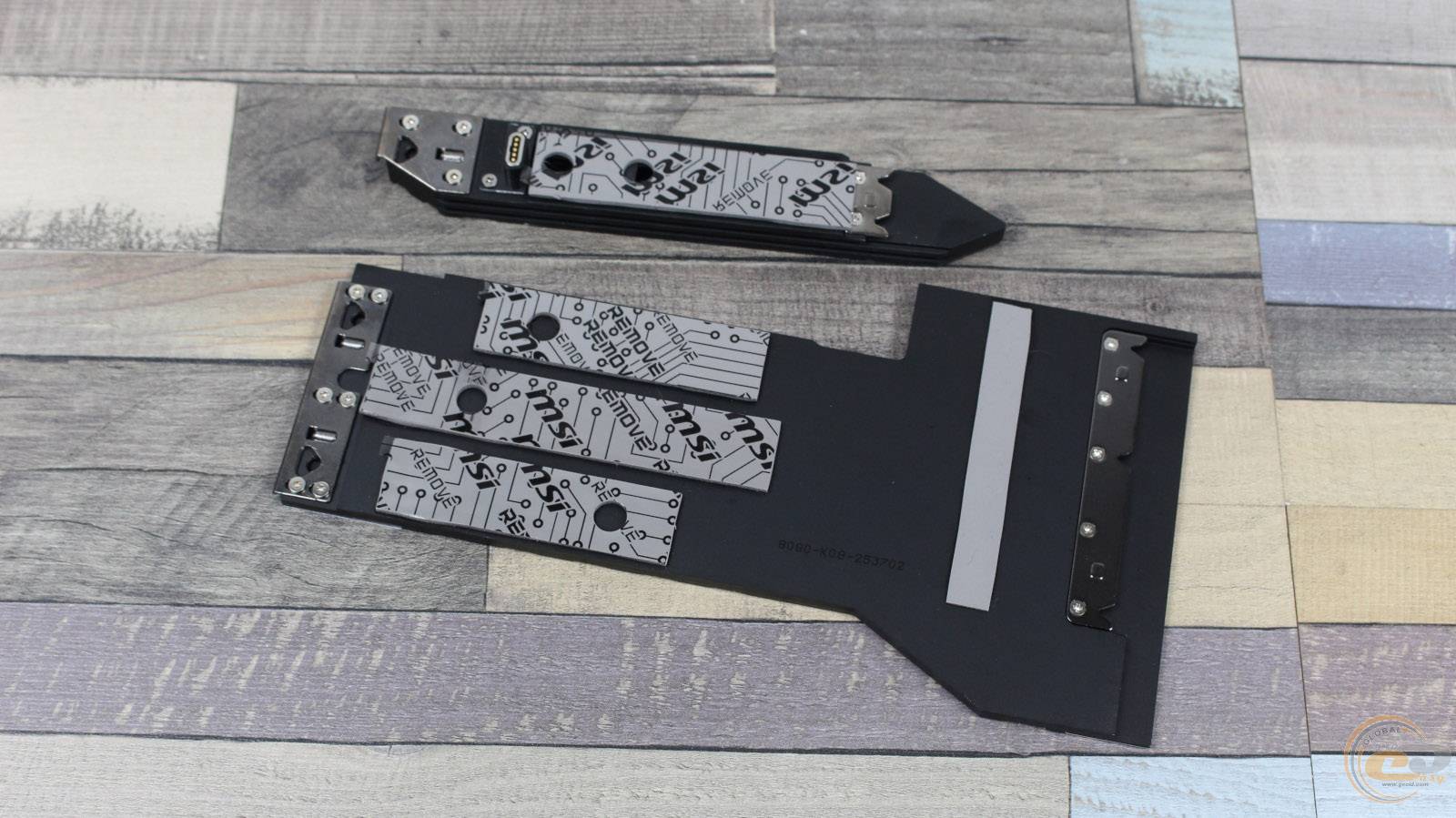

Для охолодження чотирьох з п’яти високошвидкісних накопичувачів на платі є два окремі радіатори. Вони обидва мають безгвинтове кріплення EZ M.2 Shield Frozr II та розмістили на собі термопрокладки для ефективного відведення тепла.

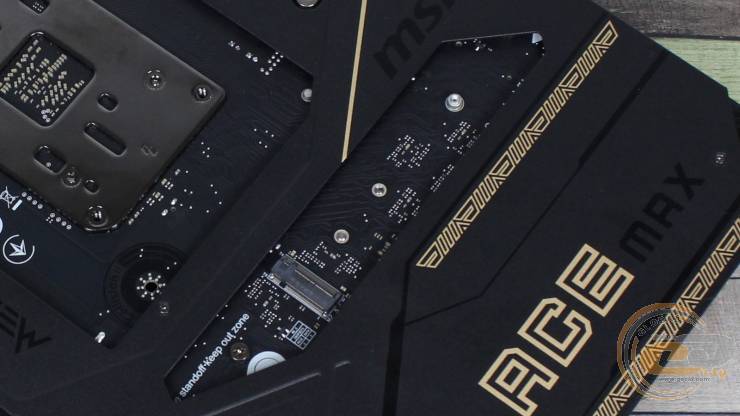

Тобто єдиним слотом для M.2-накопичувачів без радіатора залишається той, що знаходиться на звороті материнської плати.

До системи охолодження MSI MEG X870E ACE MAX увійшли: товстий радіатор на чипсеті, два масивні радіатори для M.2-накопичувачувачів, два алюмінієві радіатори на елементах підсистеми живлення, що об’єднані двома перехресними тепловими трубками та повнорозмірна захисна пластина на звороті плати. Виробник окремо звертає увагу на те, що на елементах підсистеми живлення розміщені термопрокладки з теплопровідністю 9 Вт/(м·К).

Тривале навантаження 120-ватного 16-потокового AMD Ryzen 7 9850X3D, за температури навколишнього середовища у 25°С, призвело до зростання температур ключових елементів плати. Ми наміряли на них наступні температурні показники:

• радіатор охолодження чипсета – 50°C;
• верхній радіатор охолодження елементів підсистеми живлення – 51°C;
• бічний радіатор охолодження елементів підсистеми живлення – 53°C;
• дроселі зверху – 55°C;
• дроселі збоку – 57°C.

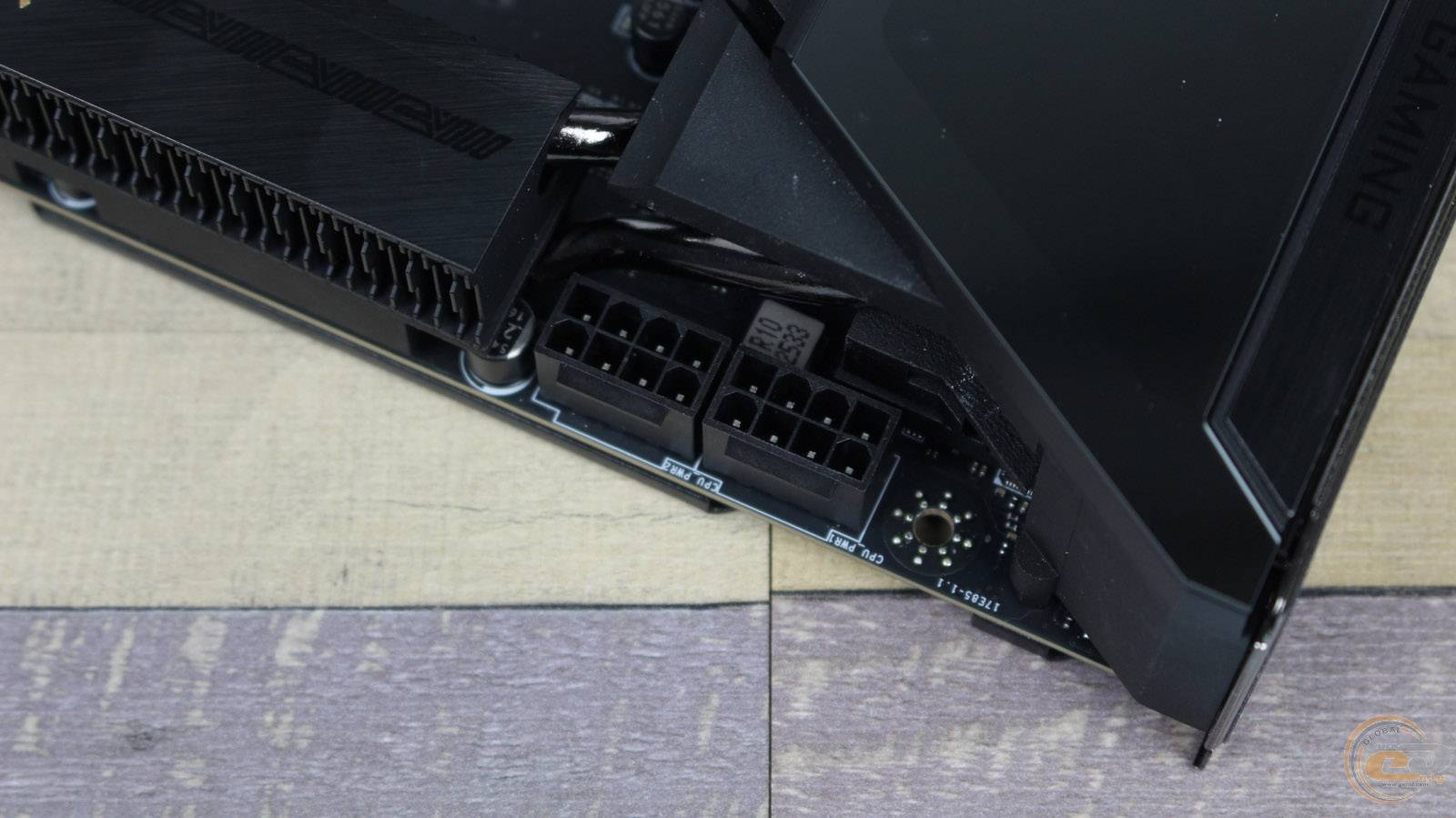

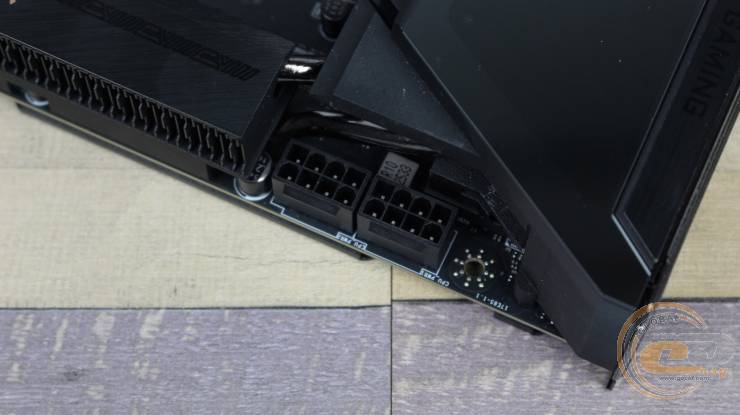

Завдяки двом 8-контактним роз'ємам ATX12V з цією материнською платою без обмежень у енергоспоживанні вийде задіяти будь-які топові рішення з лінійок AMD Ryzen 7000, AMD Ryzen 8000 та AMD Ryzen 9000.

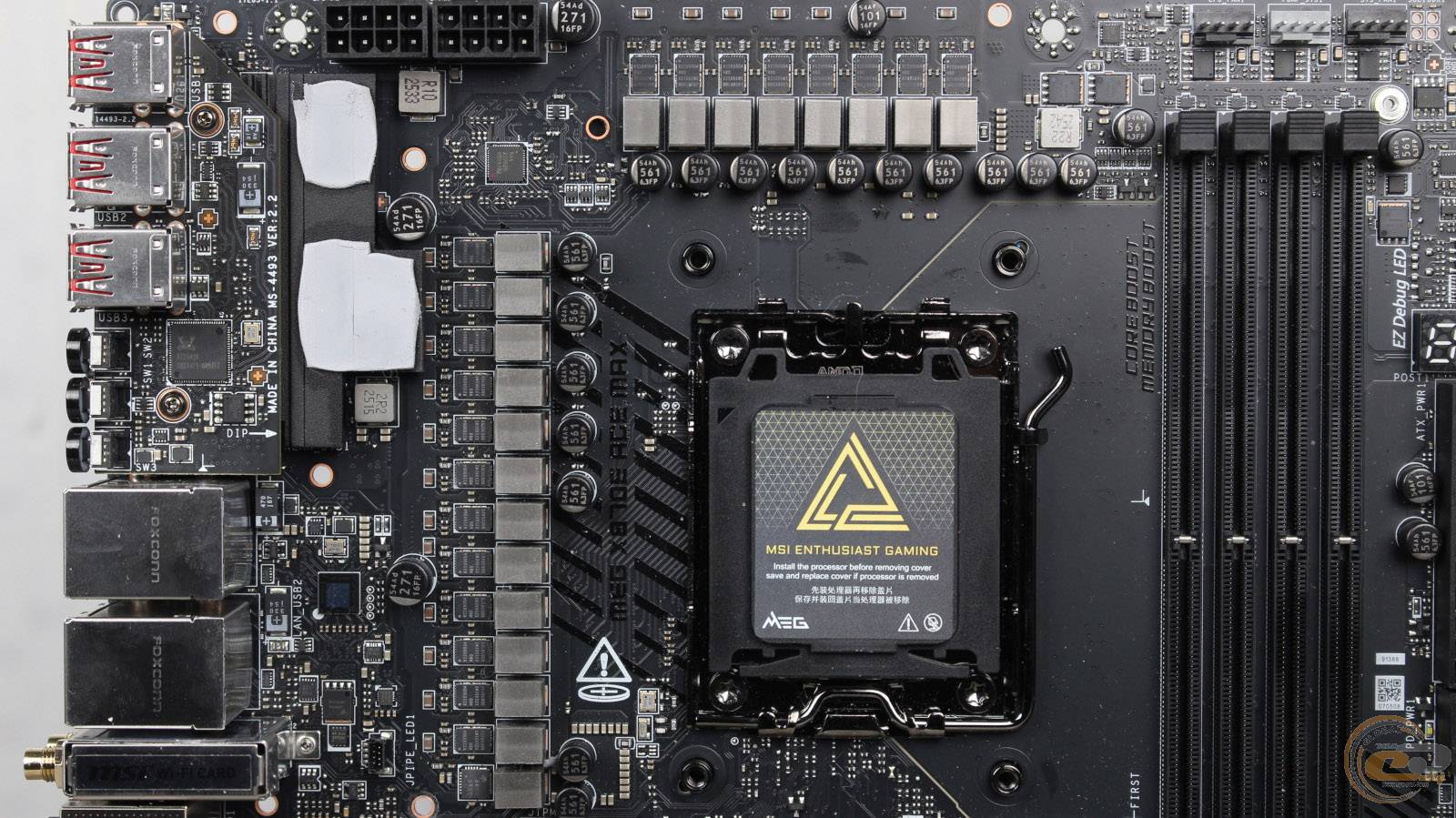

MSI MEG X870E ACE MAX отримала 18 (110 А) + 2 (110 А) + 1 (55 А)-фазну схему живлення.

Елементна база плати складається з твердотільних конденсаторів, феритових дроселів, а також двадцяти мікросхем Renesas R2209004 (110 А) та однієї Alpha and Omega Semiconductor AOZ5516QI (55 А).

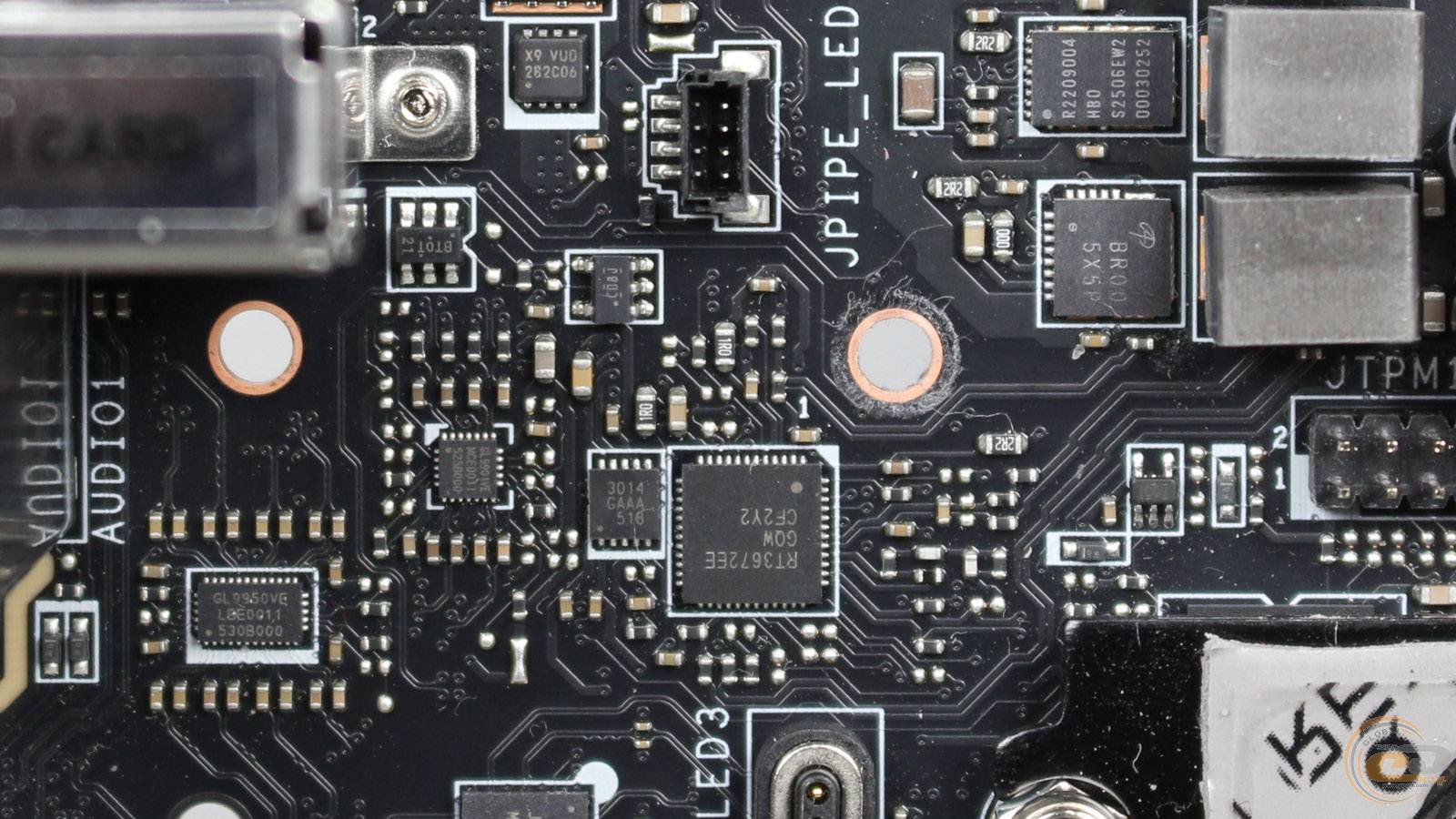

За регулювання напруги на вбудованому в процесор контролері пам'яті та підсистемі введення/виведення чипу відповідає ШІМ-контролер Richtek Technology RT3672EE.

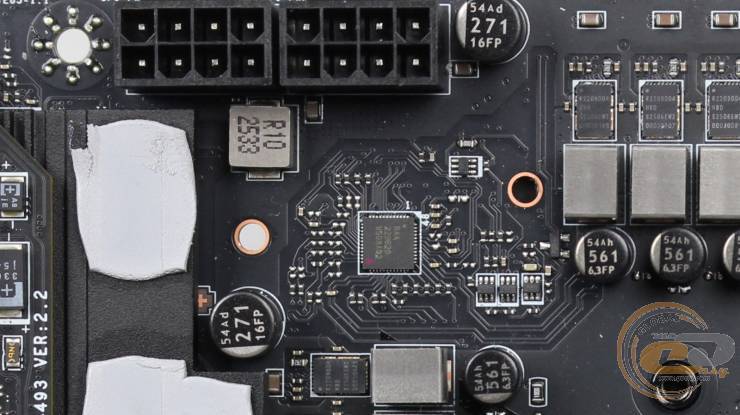

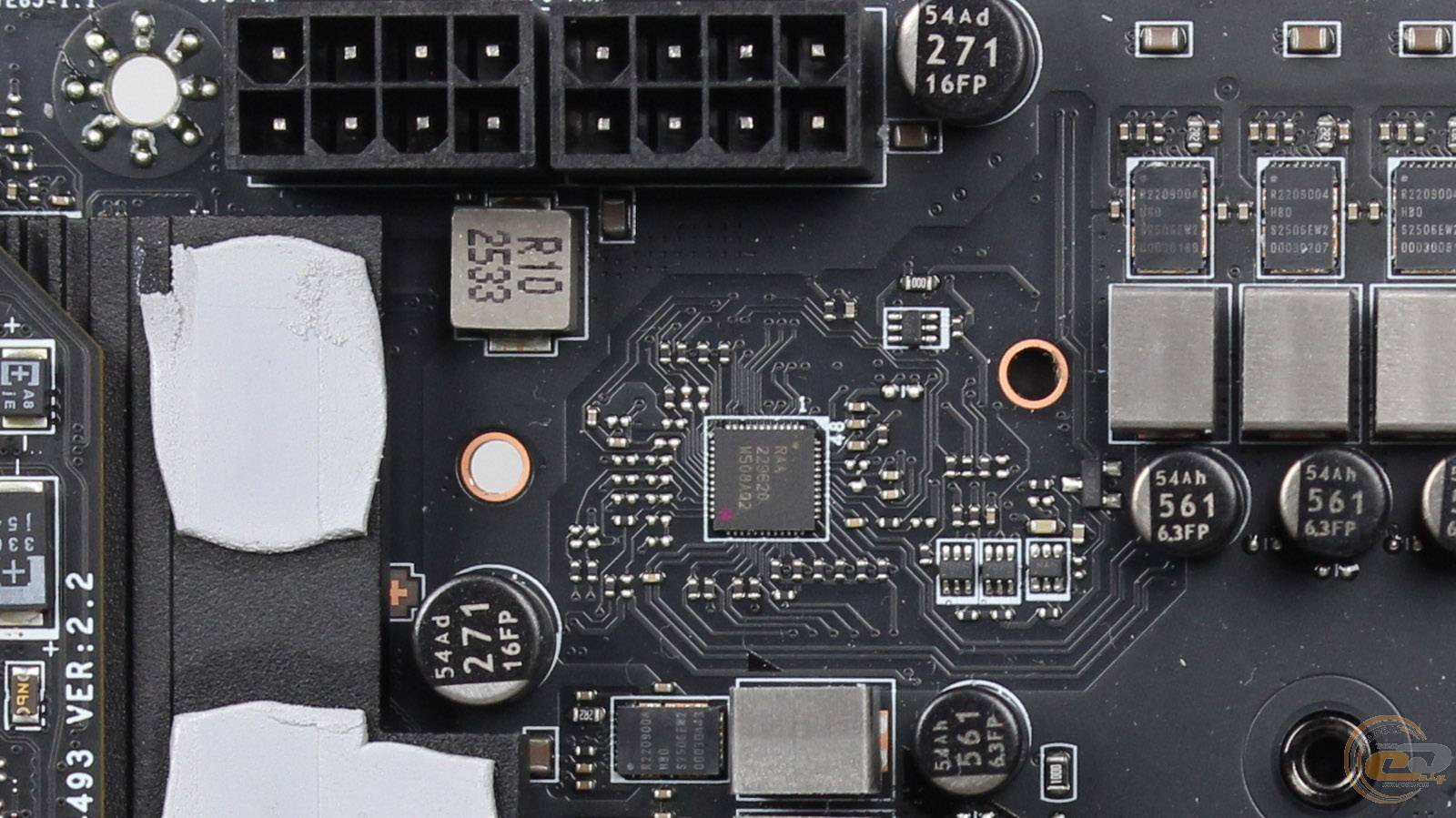

Підсистема живлення процесорних ядер керується ШІМ-контролером Renesas RAA229620.

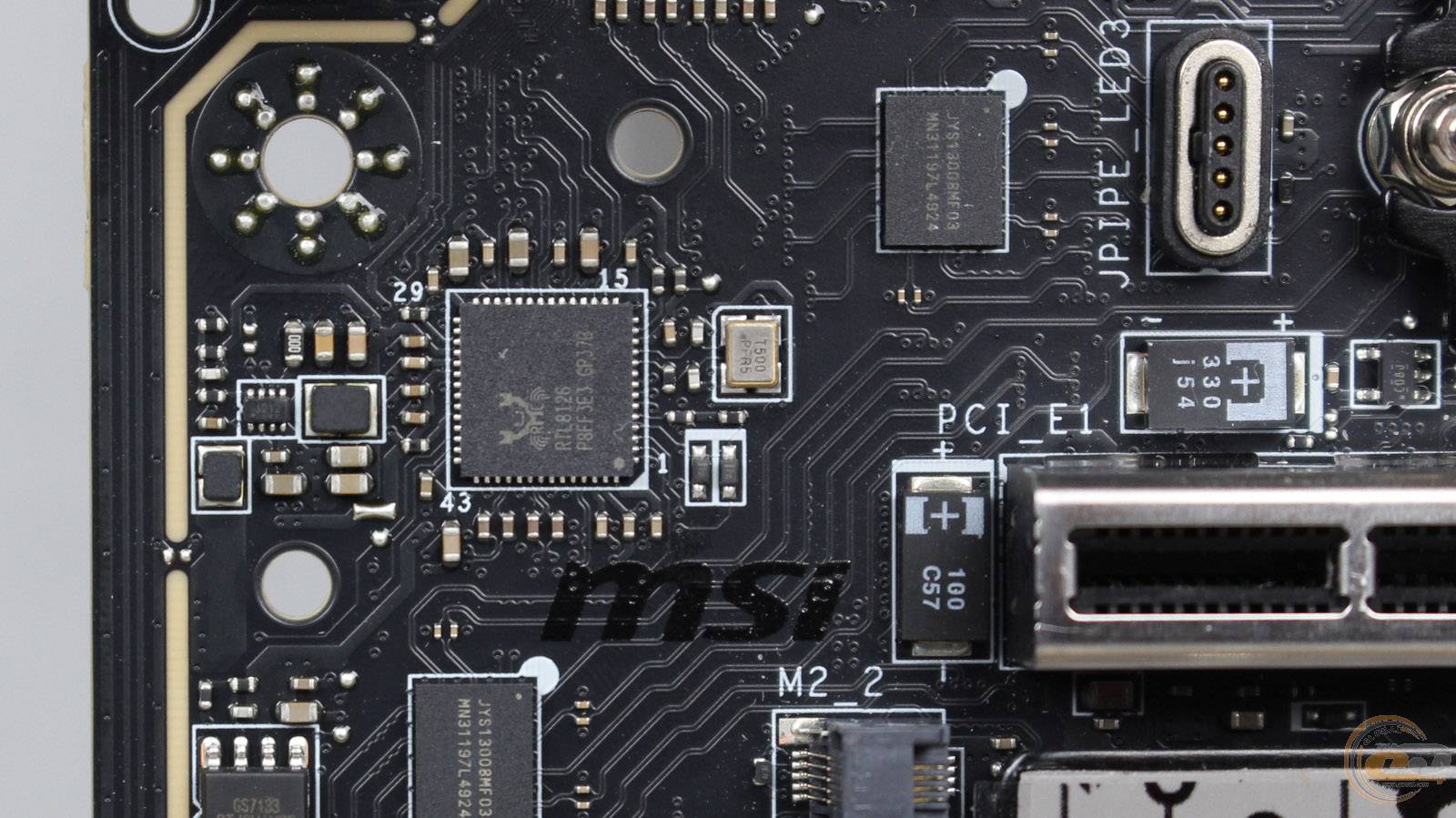

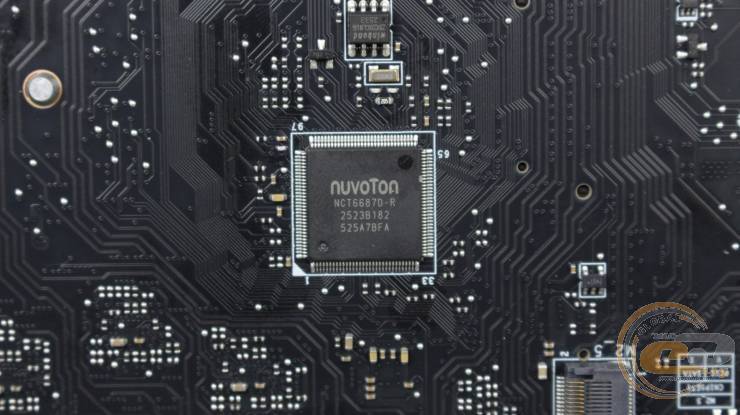

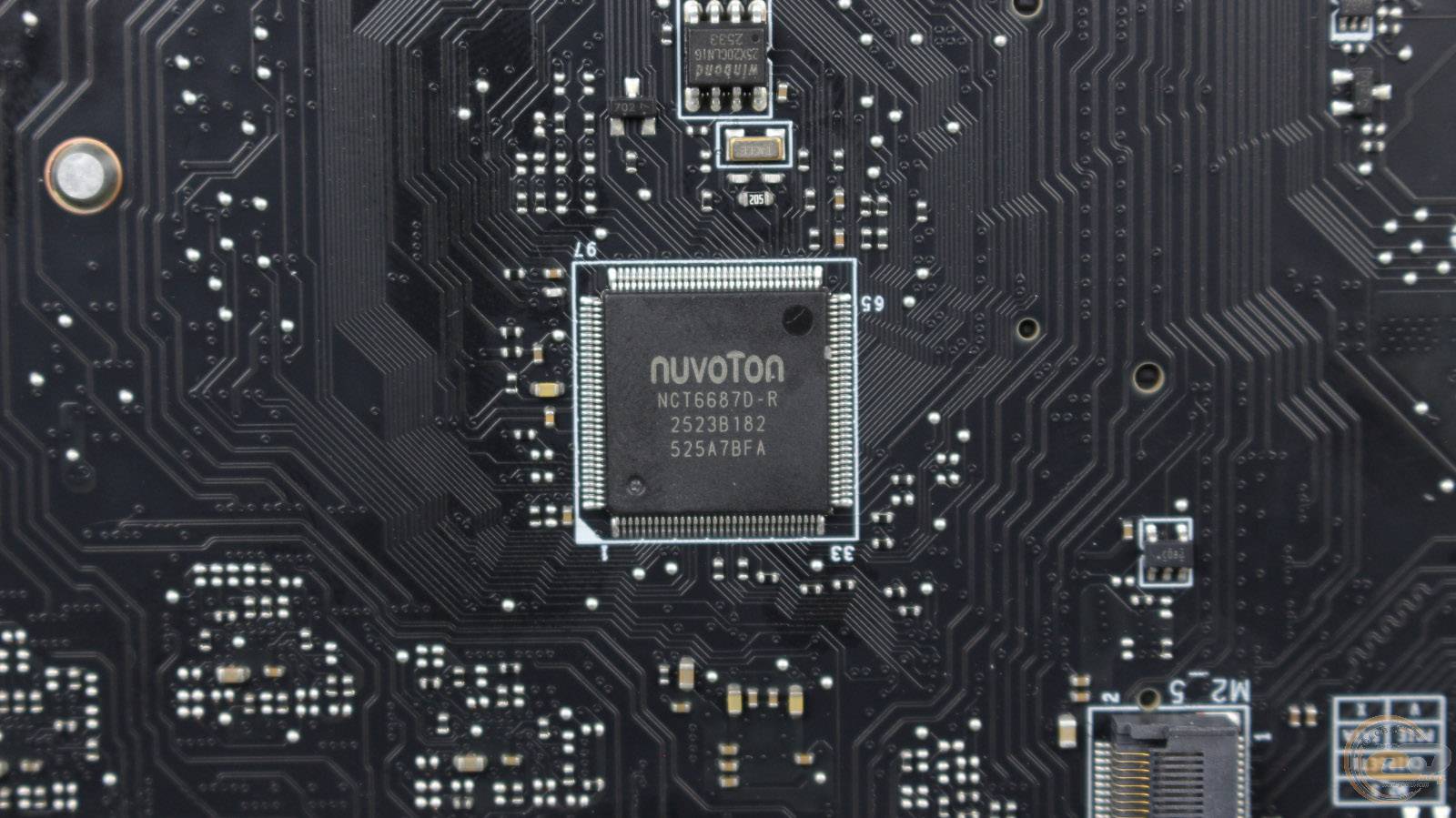

Як ми вже казали, мультиконтролером на платі є мікросхема NUVOTON NCT6687D-R.

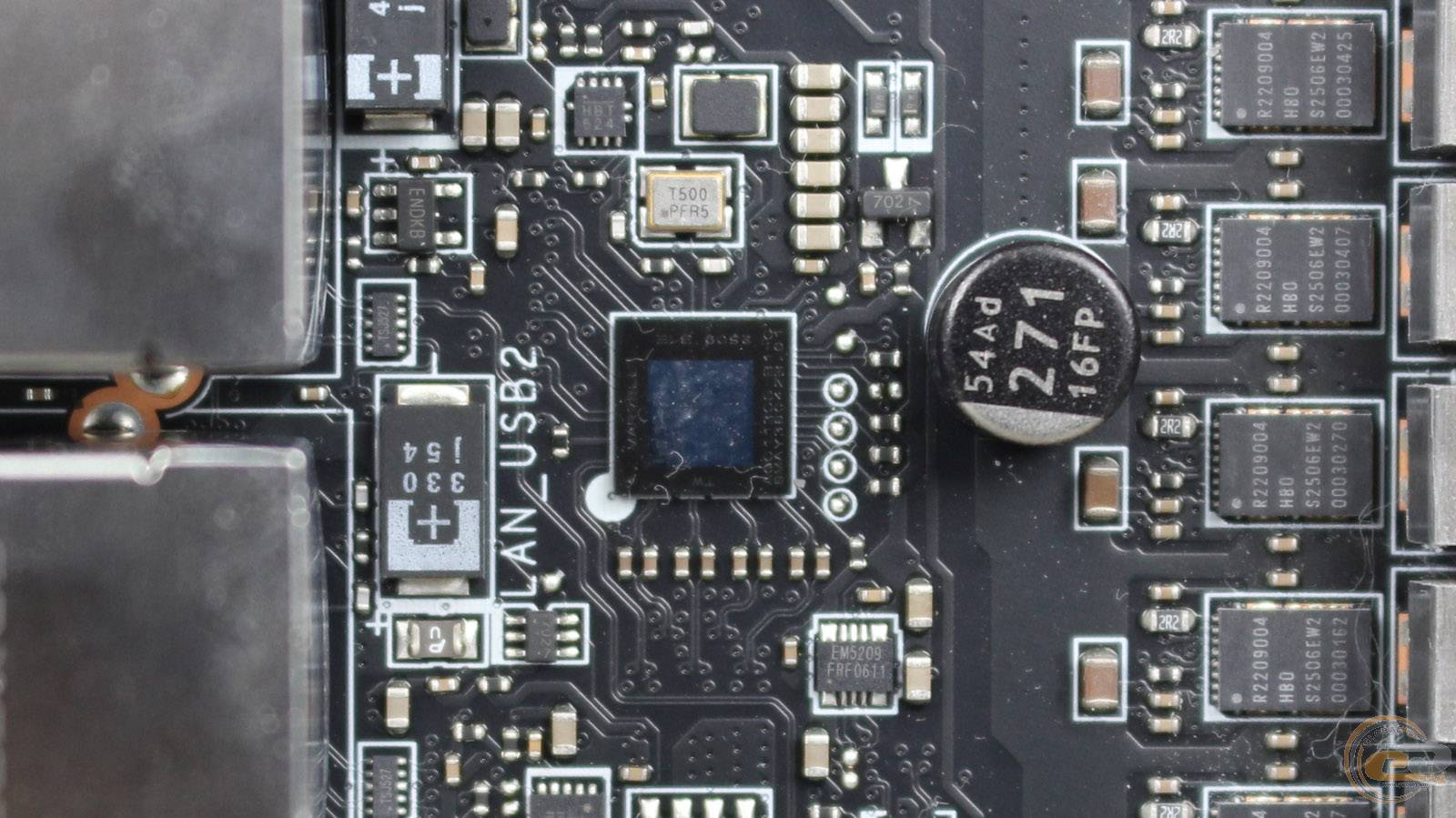

Підтримка мережевих з'єднань покладена на LAN-контролер Marvell AQC113CS, який здатний передавати інформацію зі швидкістю аж до 10 Гбіт/с та LAN-контролер Realtek RTL8126 з можливістю передачі даних до 5 Гбіт/с.

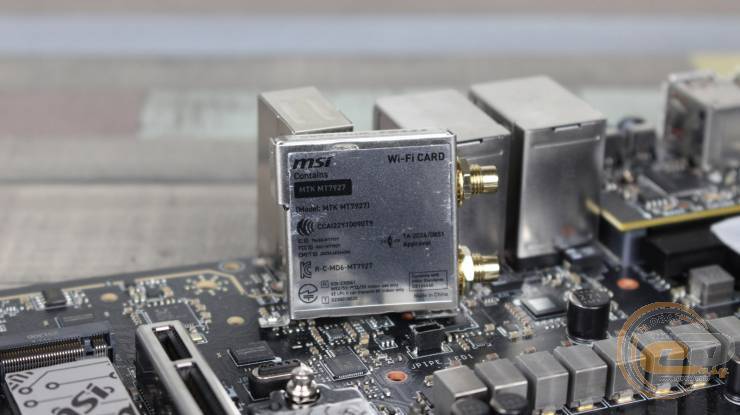

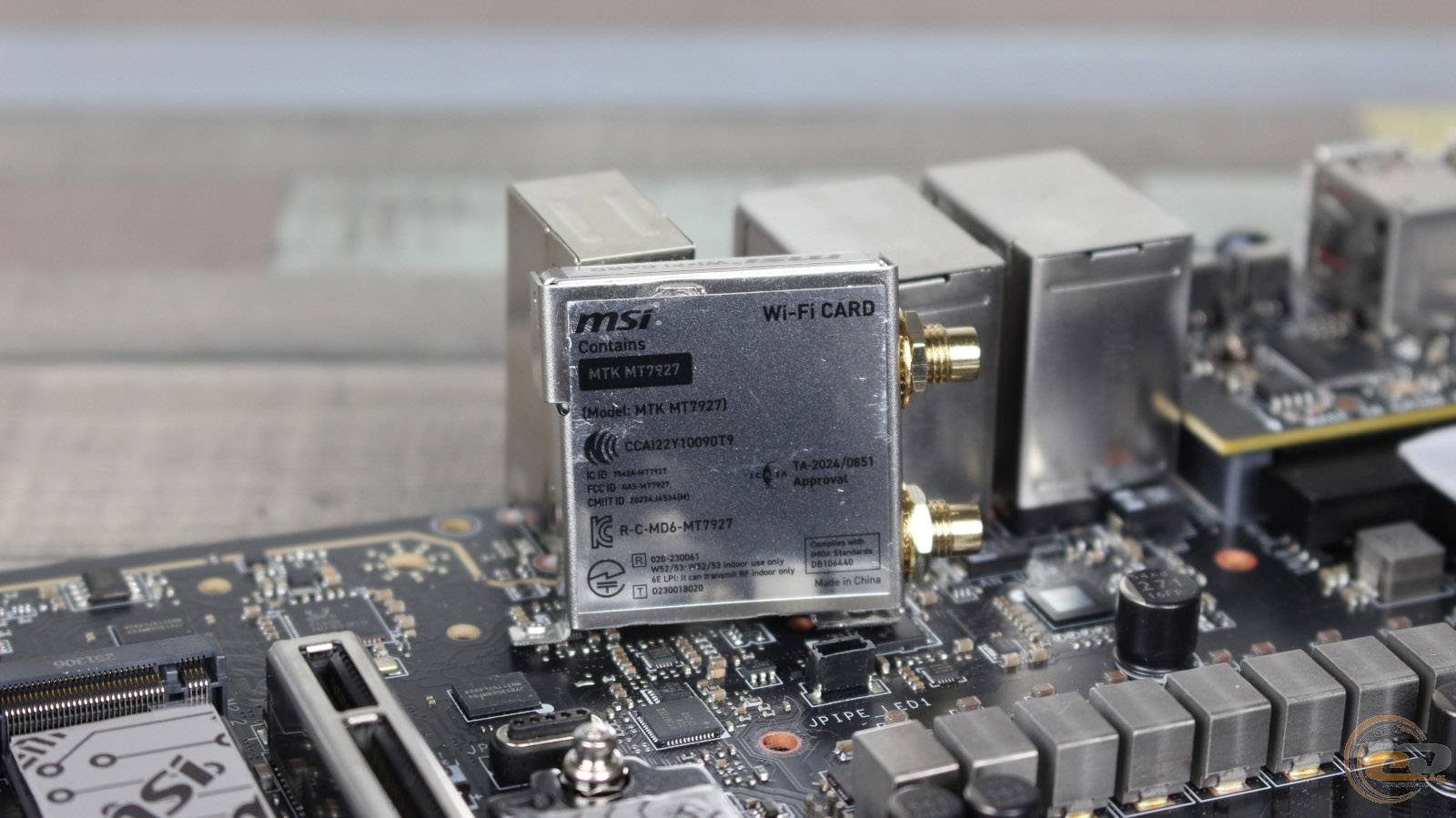

За роботу Wi-Fi стандарту 7 та Bluetooth 5.4 відповідає модуль MediaTek Wi-Fi 7 MT7927. Він підтримує три частотні діапазони - 2.4, 5 і 6 ГГц, може використовувати канал шириною 320 МГц, а також здатний забезпечити високу пропускну здатність до 6,5 Гбіт/с, що значно перевершує можливості Wi-Fi 6E.

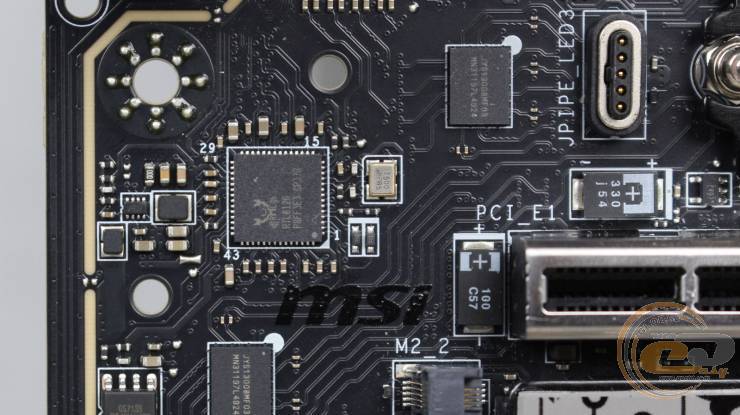

Зона аудіо AUDIO BOOST 5 HD ізольована від основної частини текстоліту та представлена однокристальним 7,1-канальним кодеком Realtek ALC4082, що доповнений ЦАП з інтегрованим підсилювачем ESS ES9219Q та високоякісними аудіоконденсаторами. Таке поєднання дозволяє передавати звук до 32 біт/384 кГц. Виробник заявляє високу точність відтворення звуку, що відповідає рівню студійних навушників.

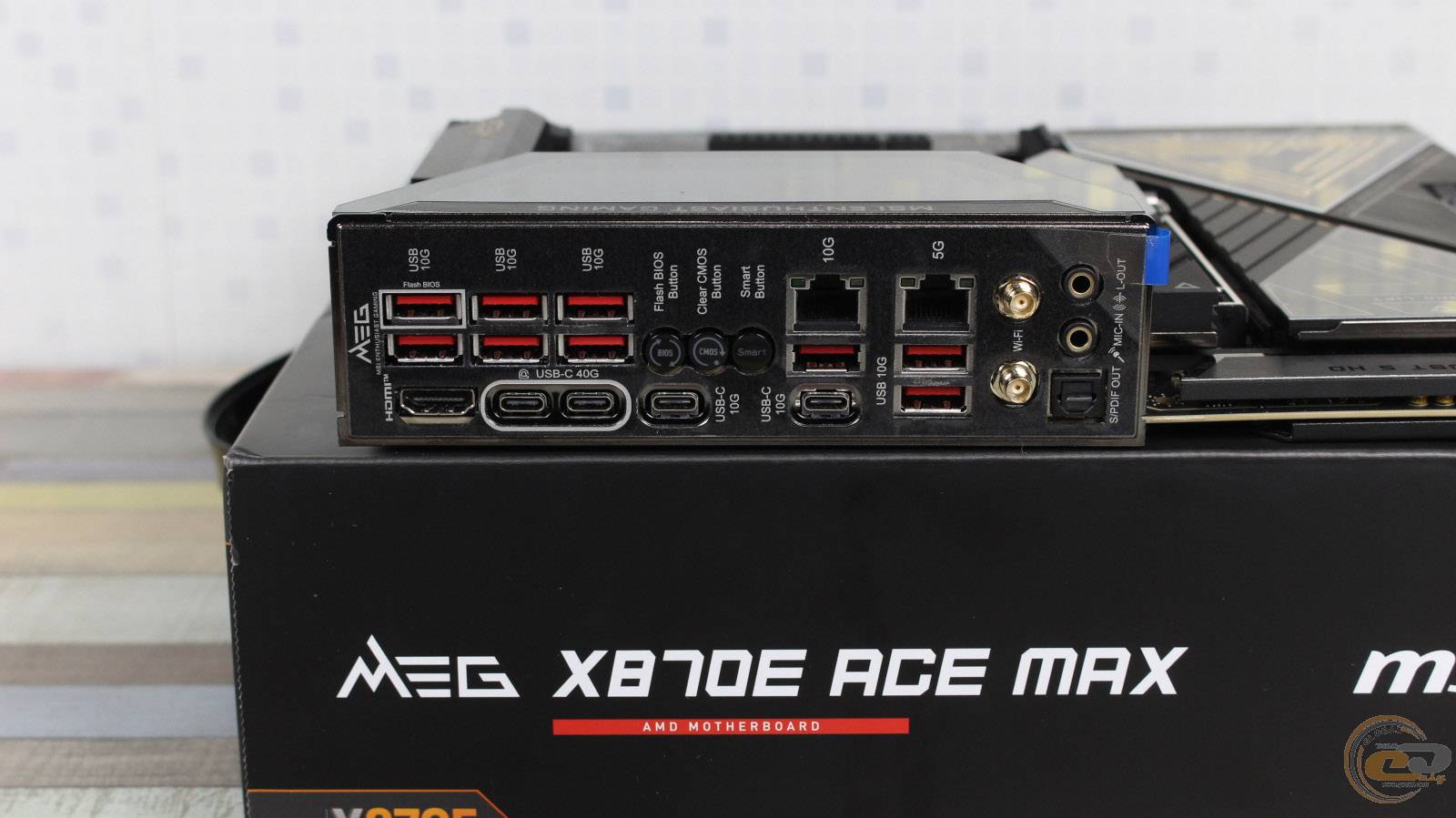

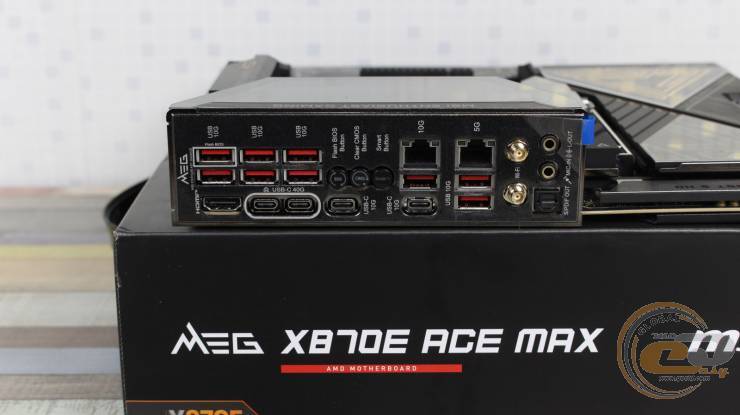

На інтерфейсній панелі MSI MEG X870E ACE MAX вийде зустріти наступні порти та кнопки:

• 1 x HDMI 2.1;
• 9 x USB 3.2 Gen 2 (Type-A);
• 2 x USB4 (Type-C);
• 2 x USB 3.2 Gen 2 (Type-C);
• 1 х кнопка оновлення BIOS;
• 1 x кнопка скидання налаштувань CMOS;
• 1 x багатофункціональна Smart-кнопка;
• 1 x RJ45 (10 Гбіт/с);
• 1 x RJ45 (5 Гбіт/с);
• 2 x конектори антен Wi-Fi;
• 1 x Optical S/PDIF вихід;
• 2 x позолочені аудіопорти.

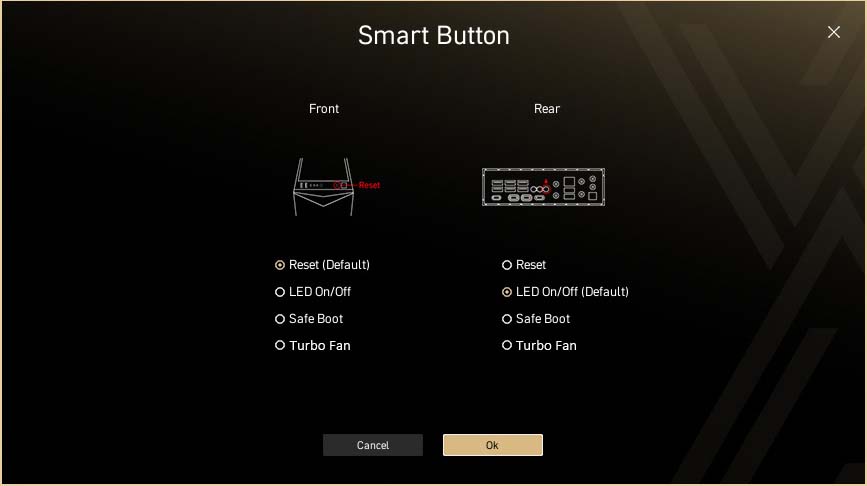

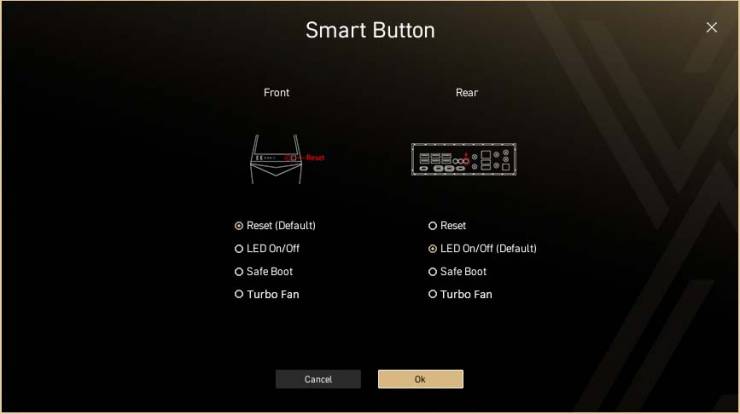

Для багатофункціональної Smart-кнопки у BIOS можна призначити одну з чотирьох дій, яку вона виконуватиме: перезавантаження комп’ютера, вмикання/вимикання підсвічування, безпечне завантаження системи або режим максимальних обертів вентиляторів.

Для живлення активного охолодження комплектуючих на платі передбачені вісім 4-контактних роз’ємів з підтримкою ШІМ-регулювання швидкості. Один з них призначений для системи охолодження CPU, ще два – для під’єднання помпи РСО, а п’ять інших згодяться для корпусних вентиляторів.

Для контролю швидкості циркуляції охолоджувальної рідини (у літрах/галонах за хвилину) у вашій РСО на платі є окремий 4-контактний роз’єм, до якого можна під’єднати водяний витратомір.

UEFI BIOS

Інтерфейс BIOS на основі UEFI, що використовує материнська плата MSI MEG X870E ACE MAX, має назву MSI Click BIOS X. На цій моделі виробник не тільки збільшив обсяг мікросхеми ROM до 64 МБ (512 Mб), а ще й пропонує користувачу резервний BIOS.

У функціональному плані користувачу традиційно пропонуються два основних сценарії використання:

• «EZ Mode» – спрощений графічний режим для користувачів-початківців, який на одному екрані виводить стислу інформацію про систему та дозволяє швидко виконати базові налаштування;

• «Advanced Mode» – професійний розділ налаштувань для глибокого контролю за апаратним забезпеченням комп'ютера. Він пропонує відчутно більшу кількість вкладок та відкриває доступ до тонкого налаштування системи, розгону ключових вузлів та керуванню живленням, які зазвичай приховані у «EZ Mode».

Фірмове ПЗ MSI Center, чий інтерфейс легко налаштовується під потреби користувача за рахунок своєї модульності, допоможе стежити за показниками системи, а також здійснювати певні налаштування (включаючи зміну та синхронізацію підсвічування) та частину ручного розгону безпосередньо із ОС.

Частоти процесора і пам’яті

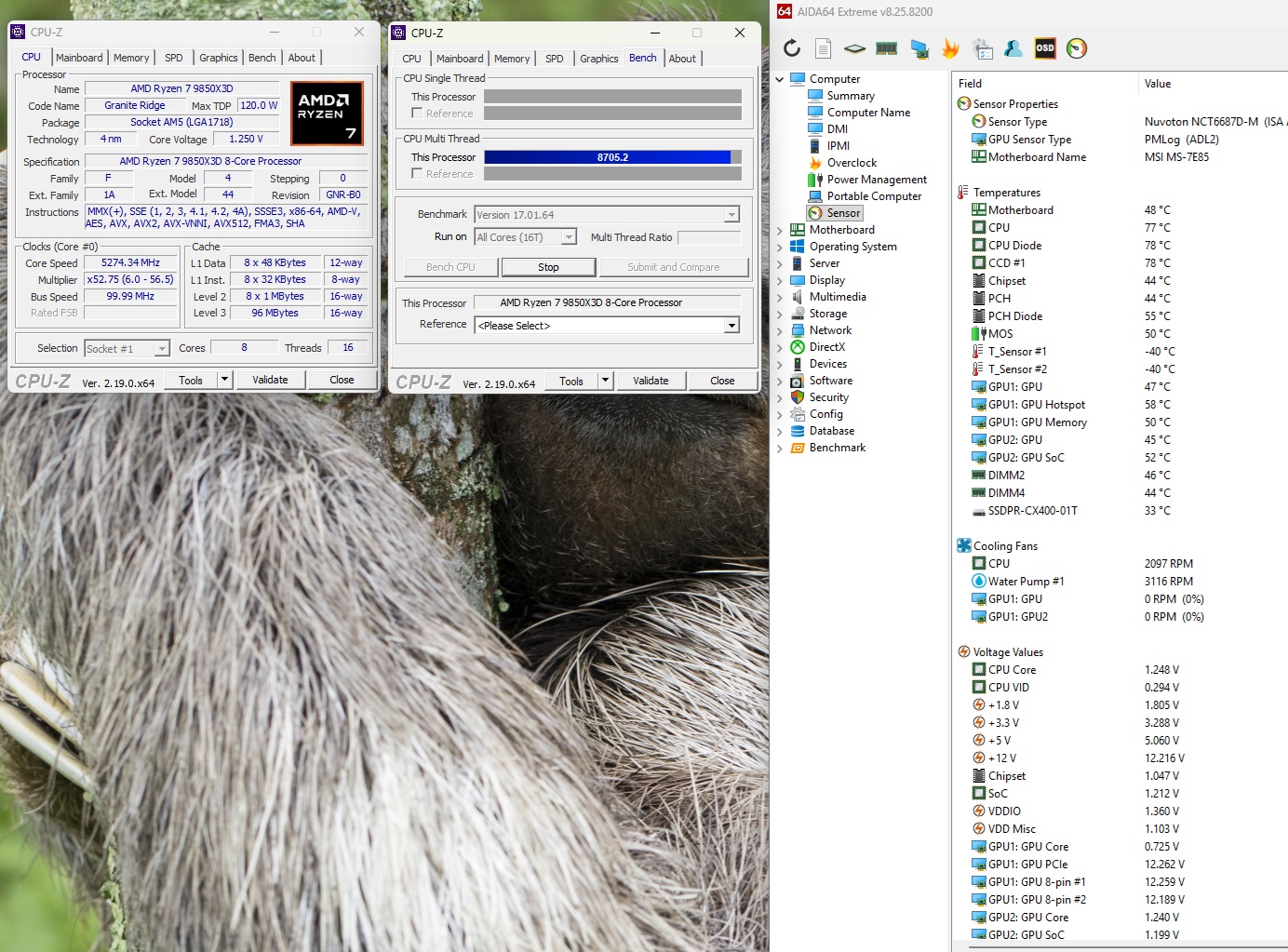

Для початку ми запустили стрес-тест у CPU-Z. Під час його проходження частота ядер стабільно трималася на рівні 5,3 ГГц за напруги 1,25 В.

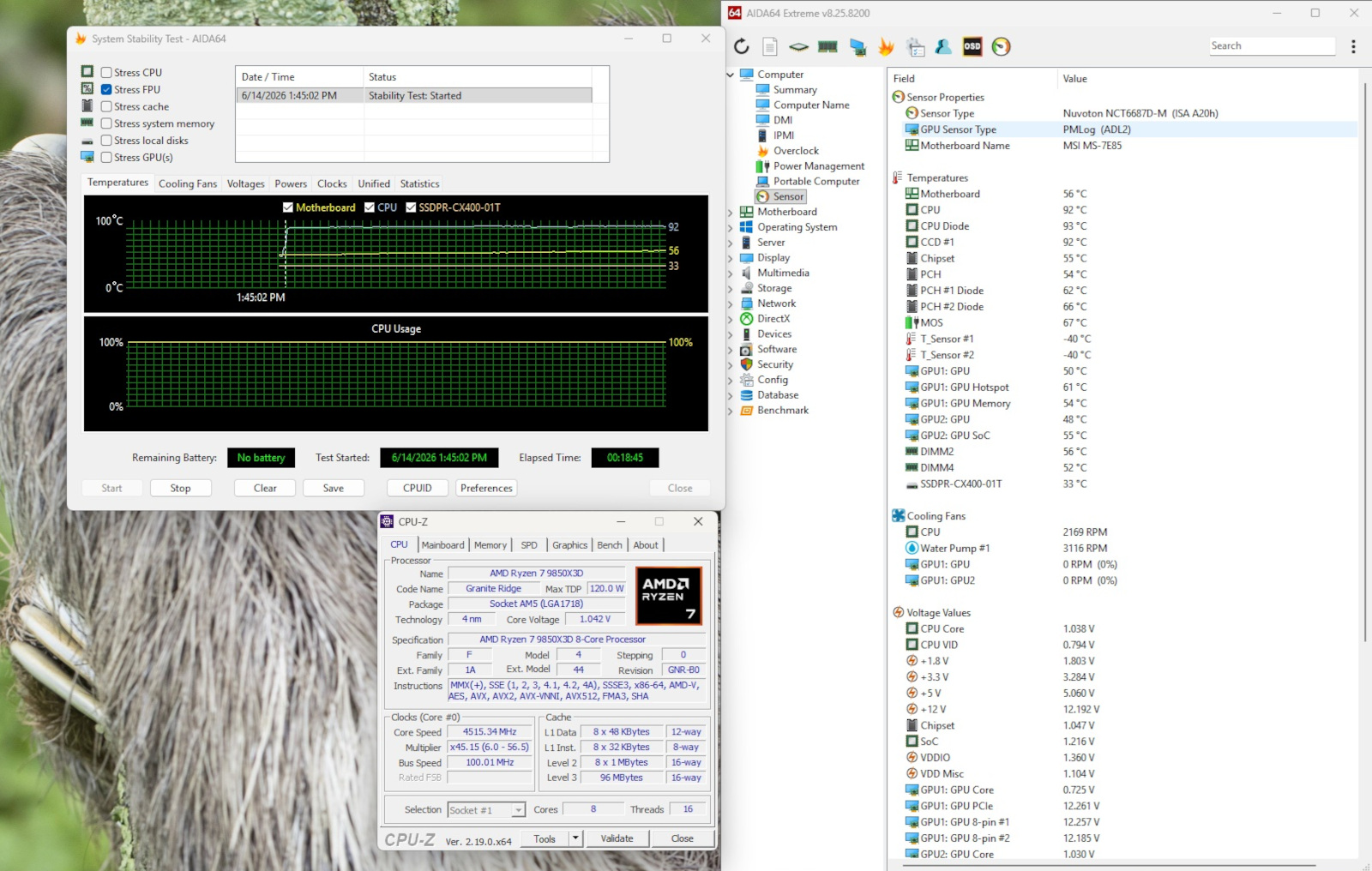

Під час навантаження Stress FPU у програмному забезпеченні AIDA64 частота процесора знизилась до 4,5 ГГц за напруги 1,042 В.

Ручний розгін AMD Ryzen 7 9850X3D ми реалізували за допомогою зміни певних параметрів у BIOS материнської плати MSI MEG X870E ACE MAX.

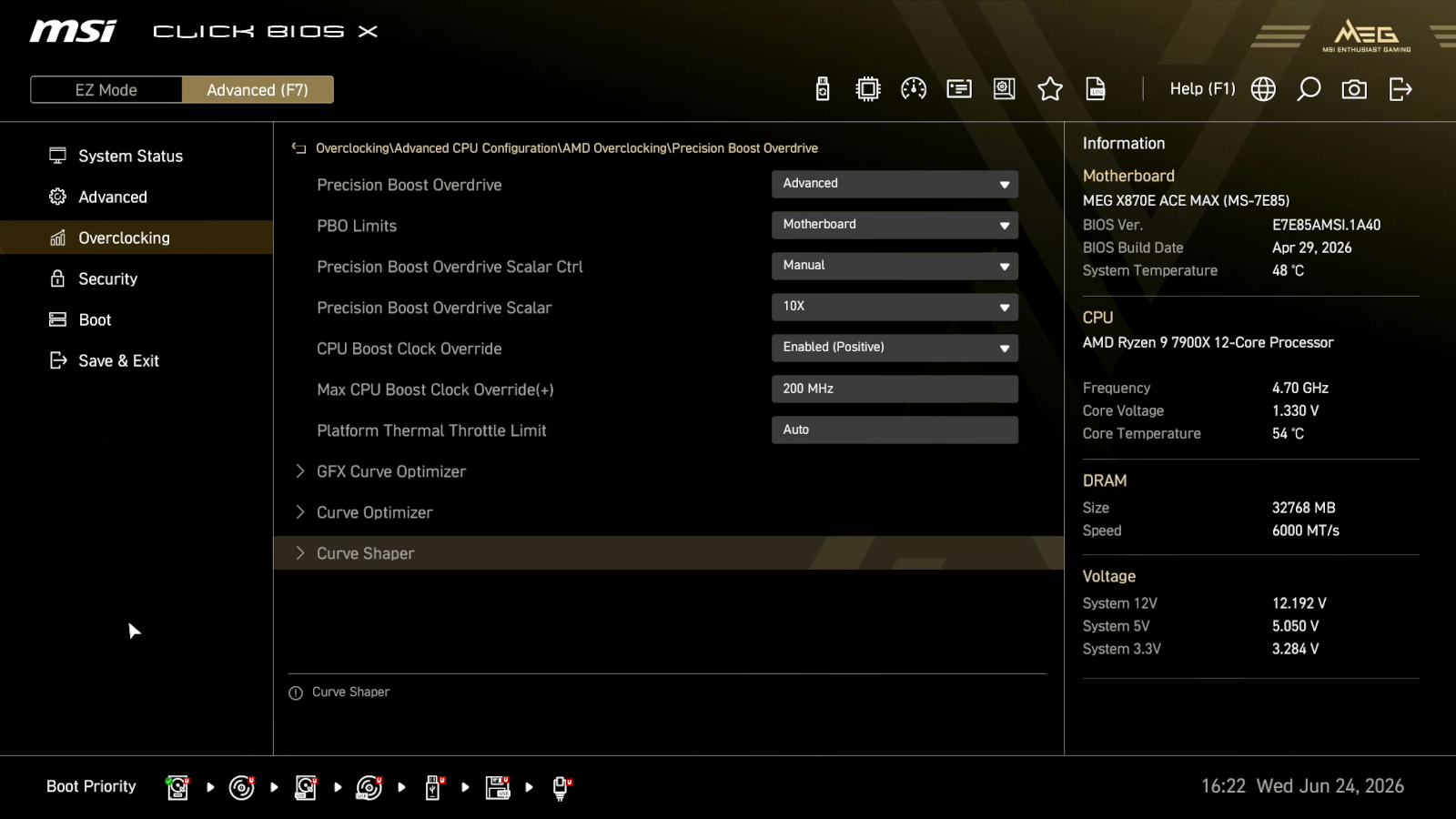

З розділу «Overclocking» ми потрапили до підрозділу «Precision Boost Overdrive», де обрали наступне:

• для «Precision Boost Overdrive» був встановлений варіант «Advanced»;
• для «PBO Limits» обрали «Motherboard»;
• «Precision Boost Overdrive Scalar Ctrl» змінили на «Manual»;
• «Precision Boost Overdrive Scalar» встановили на «10X»;
• «CPU Boost Clock Override» обрали «Enabled (Positive)»;
• «Max CPU Boost Clock Override(+)» виставили «200 MHz».

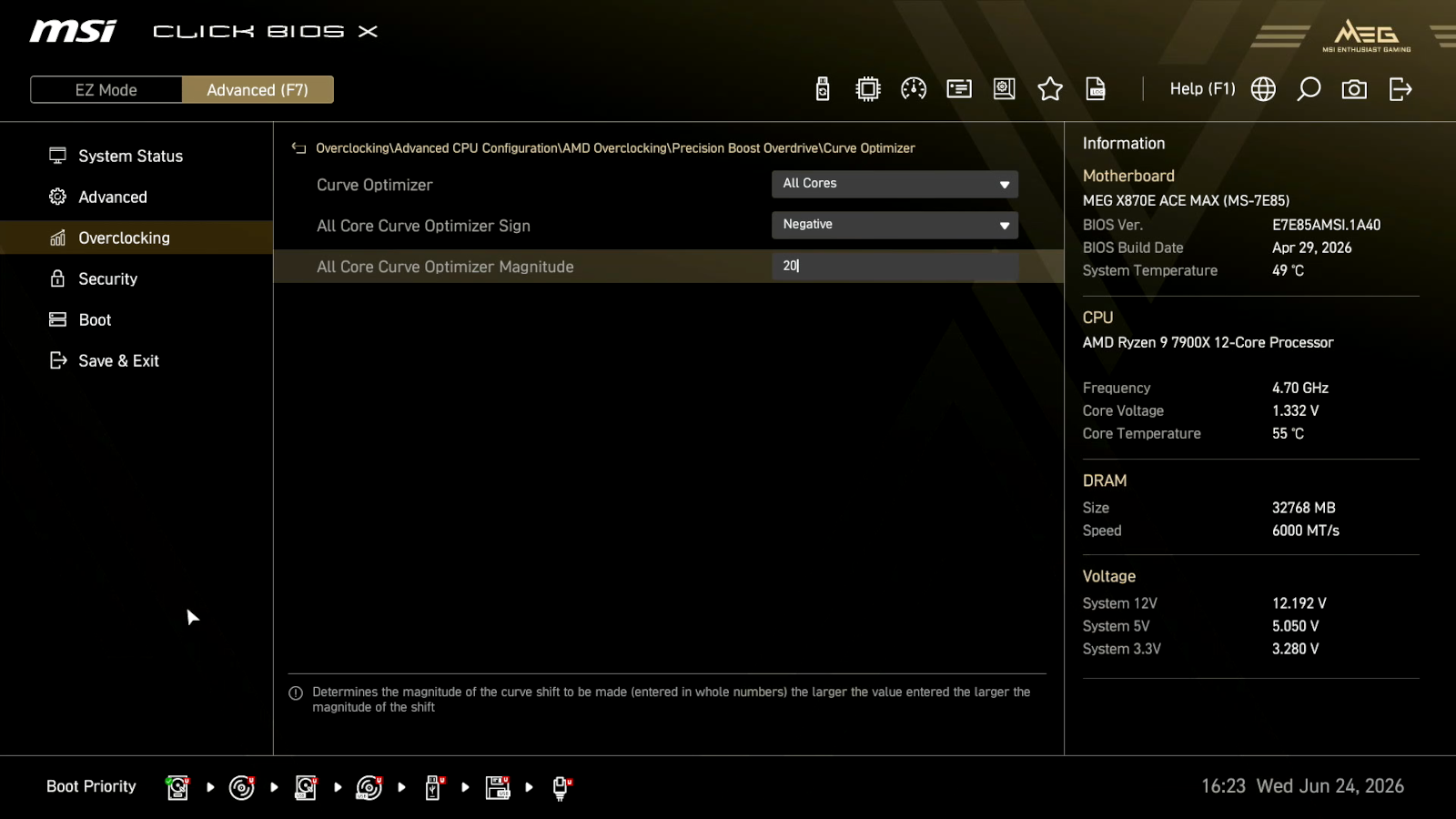

Разом з усім цим у підрозділі «Curve Optimizer» нами були проведені такі налаштування:

• для «Curve Optimizer» був обраний варіант «All Cores»;
• «All Core Curve Optimizer Sign» був змінений на «Negative»;
• для «All Core Curve Optimizer Magnitude» ми вписали «20».

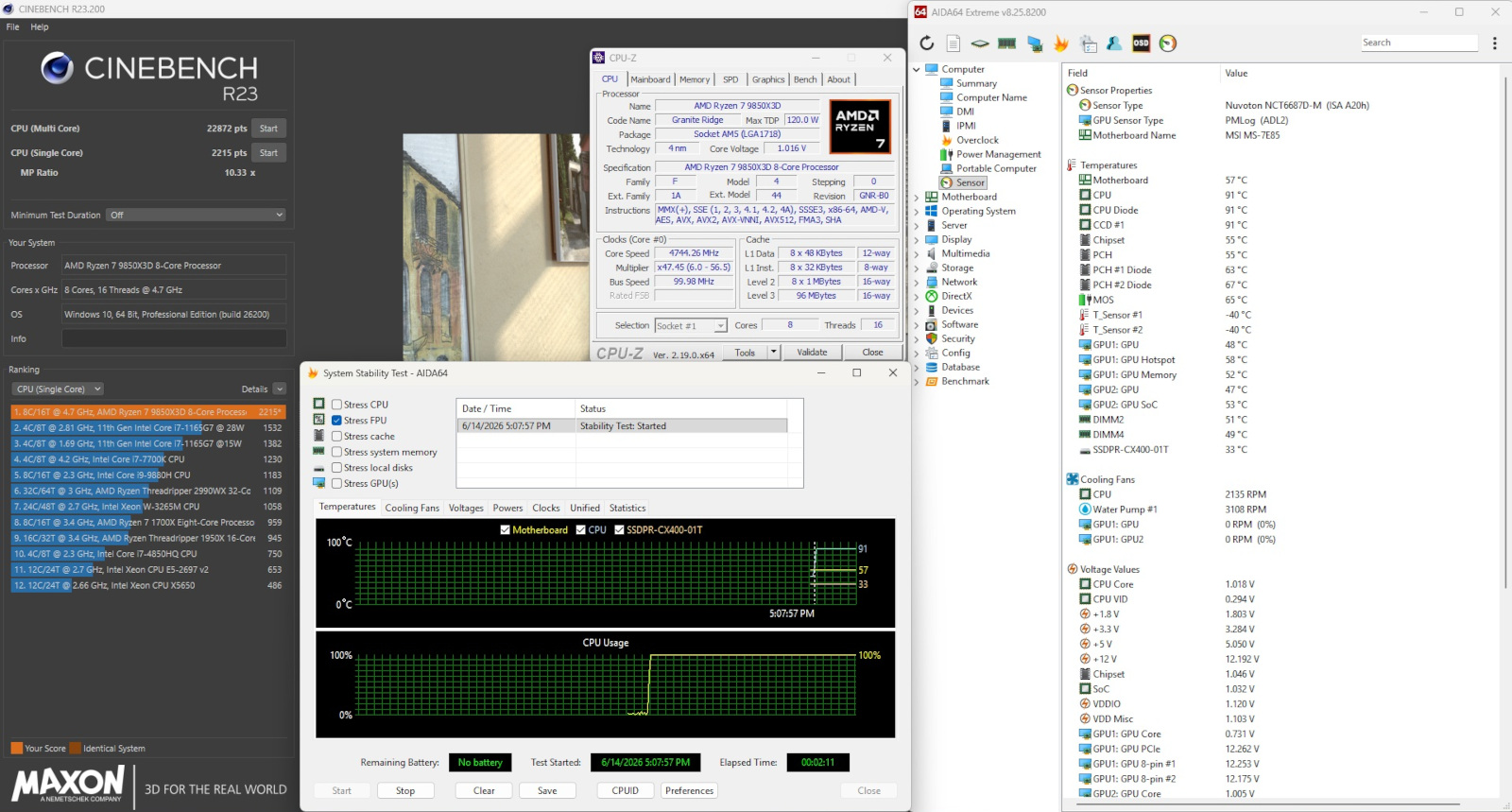

Для перевірки стабільності роботи розігнаної системи ми знову задіяли Stress FPU в утиліті AIDA64. Підвисань або BSOD під час навантаження ним ми не зафіксували, тому можемо зосередитись на оцінці приросту продуктивності.

AMD Ryzen 7 9850X3D з налаштуваннями за замовчуванням

AMD Ryzen 7 9850X3D у розгоні

Раніше ми вже висловлювали думку щодо сумнівності розгону AMD Ryzen 7 9850X3D. Цього разу отримані результати у Cinebench R23 підтвердили таке твердження. Хоч у одноядерному тесті бали CPU збільшилися, забезпечивши приріст продуктивності в 1%, але у багатоядерному тесті процесор втратив стільки ж.

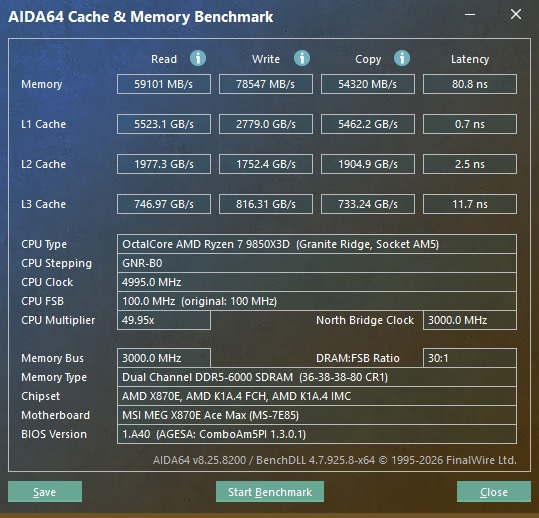

KF560C40BBAK2-32 у режимі EXPO-профілю DDR5-6000 МТ/с

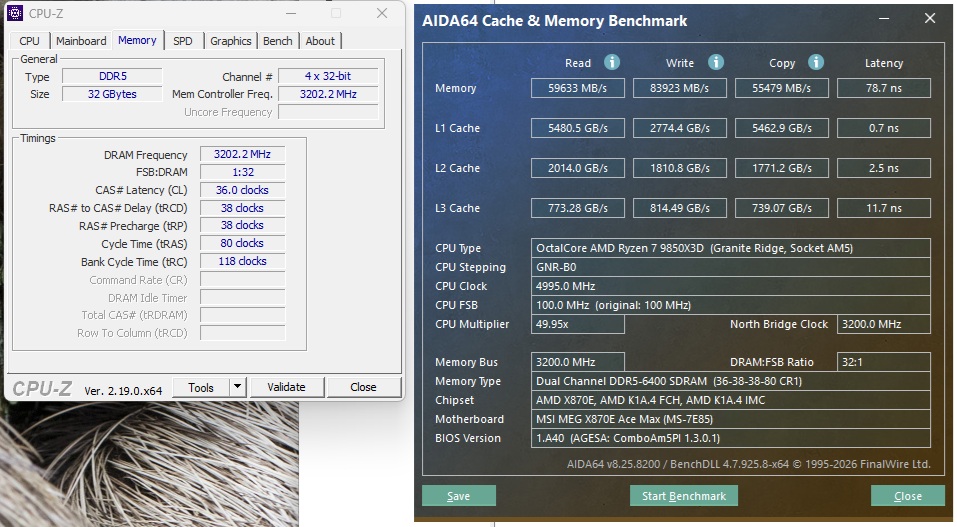

Під час тестування комплект ОЗП 2 x 16 ГБ DDR5-6000 Kingston FURY Beast Black RGB (KF560C40BBAK2-32) вдалося запустити на 6400 МТ/с без зміни таймінгів, але довелося збільшувати напругу до 1,38 В.

Тестування

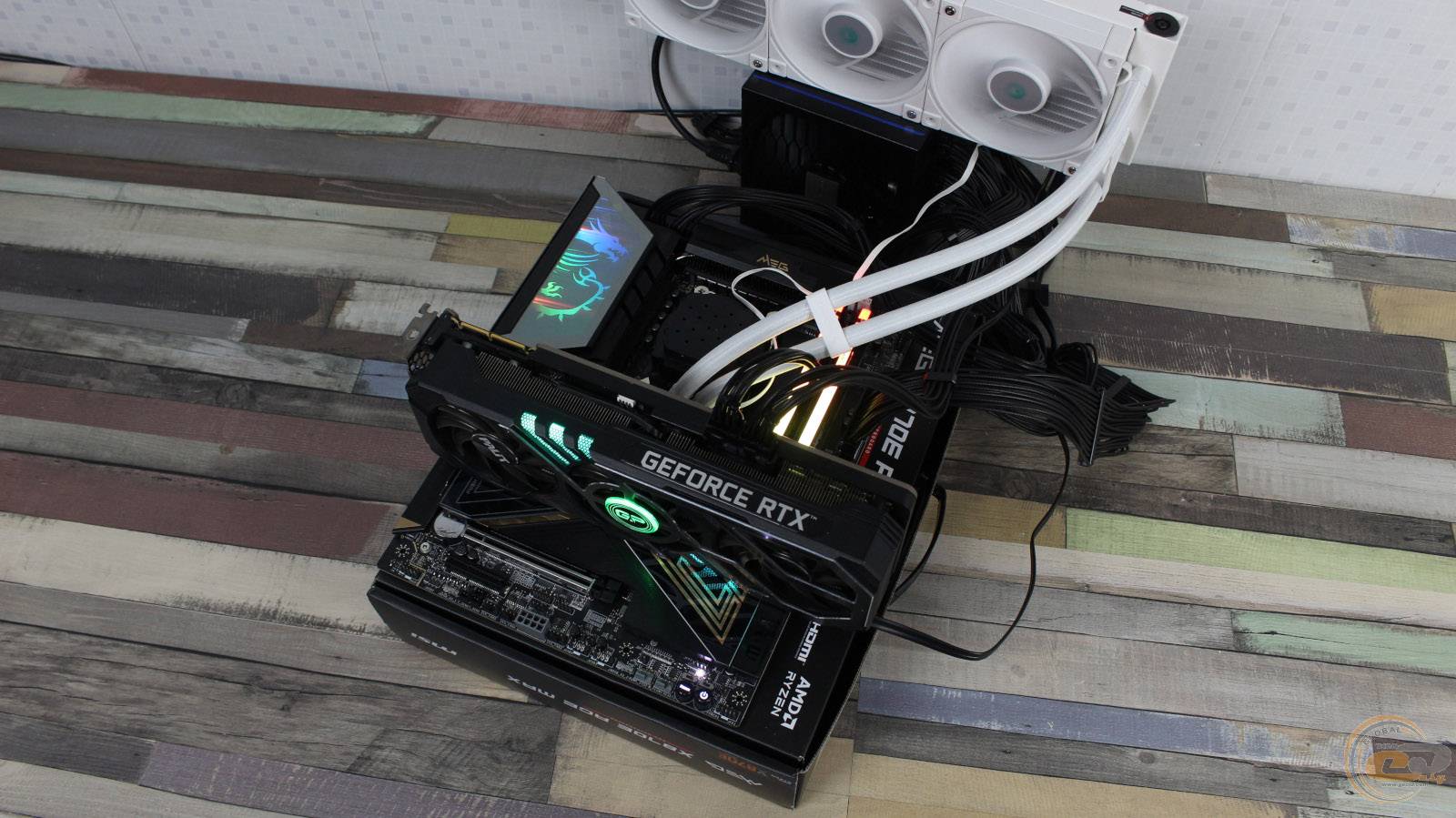

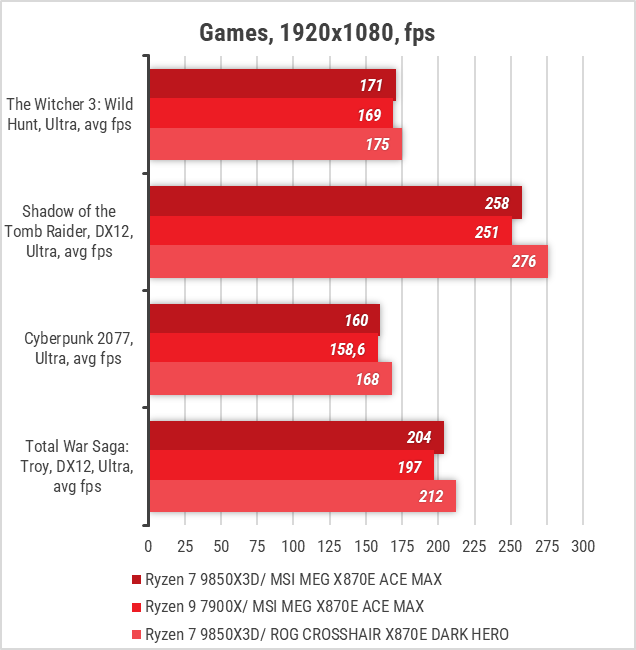

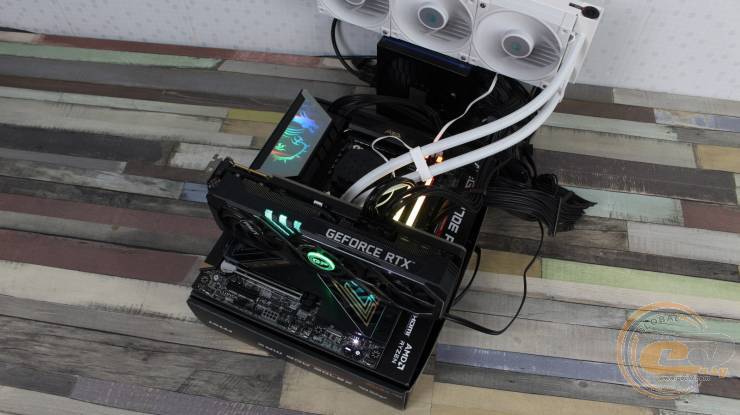

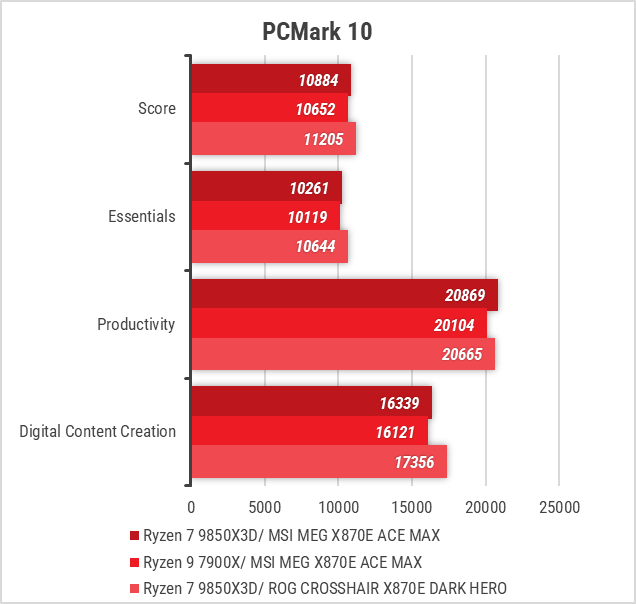

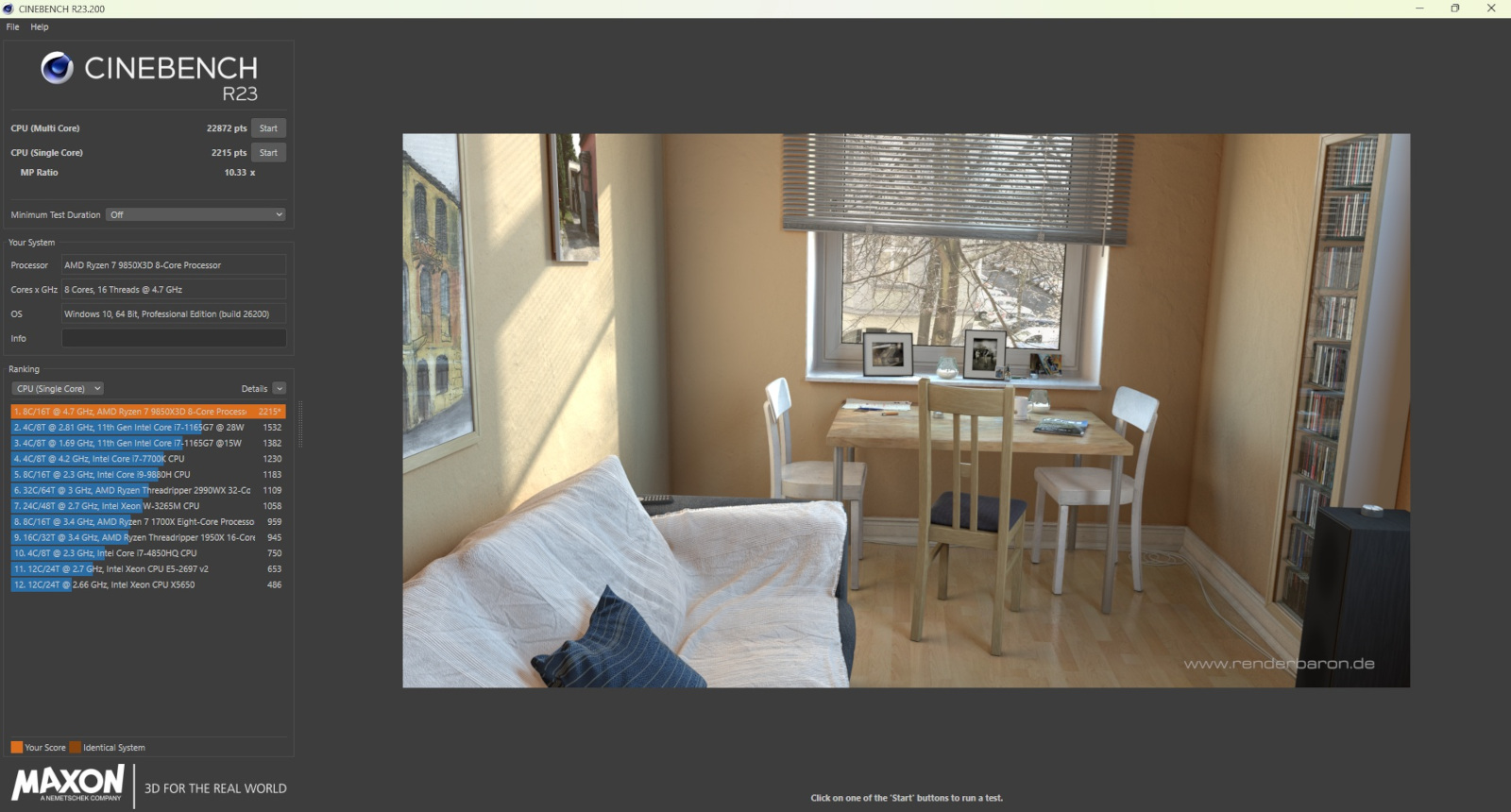

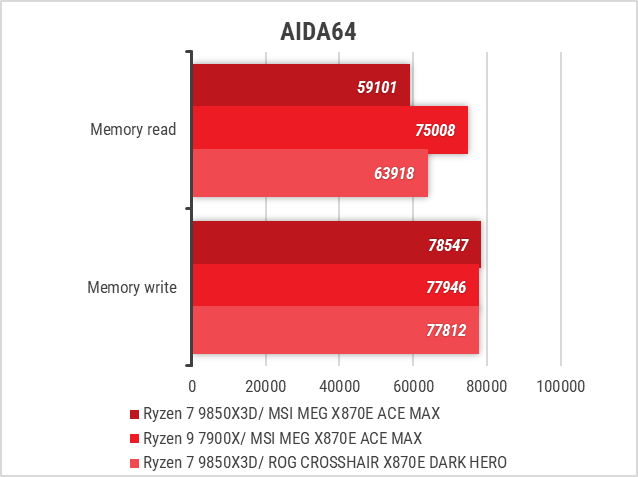

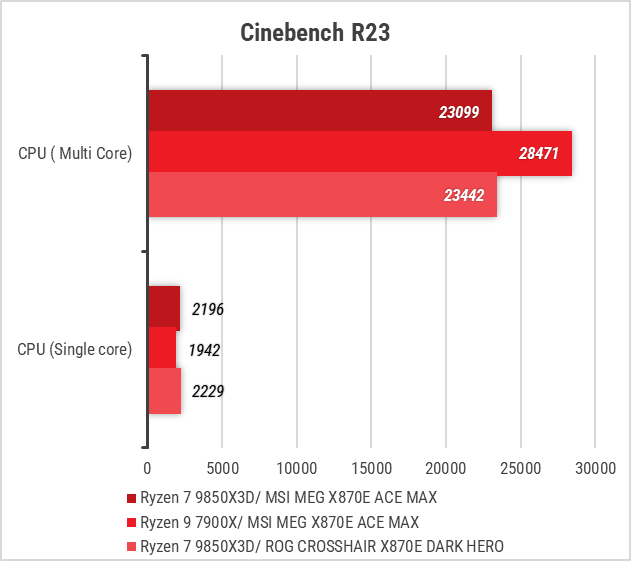

Для тестування материнської плати MSI MEG X870E ACE MAX були додатково задіяні наступні комплектуючі:

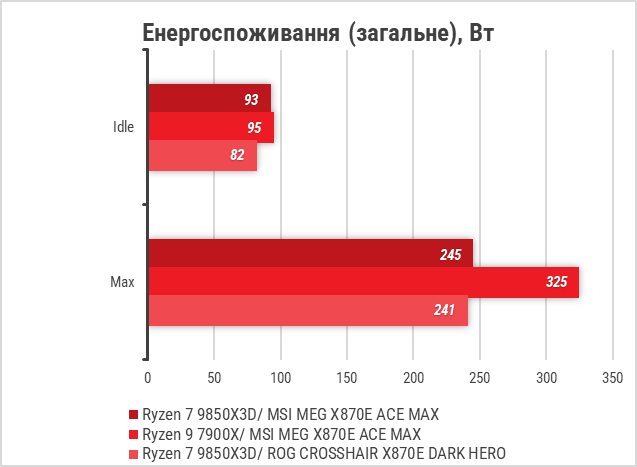

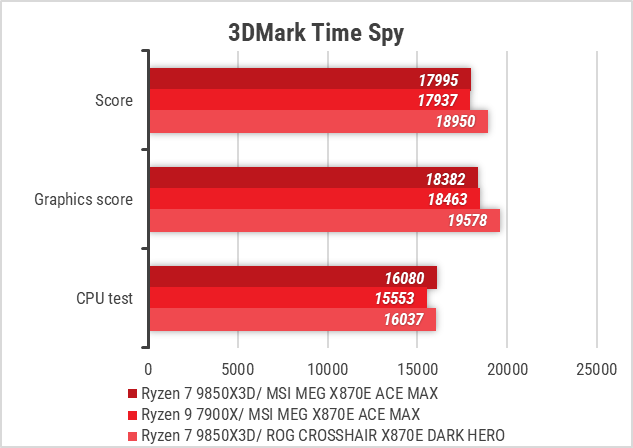

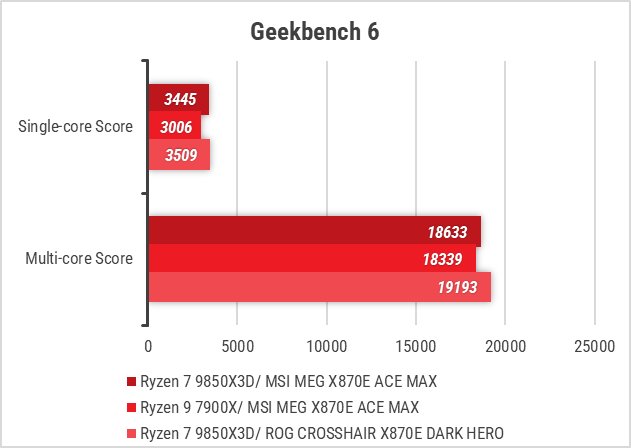

Встановлений у MSI MEG X870E ACE MAX процесор AMD Ryzen 7 9850X3D демонстрував типові для себе показники продуктивності. Система працювала стабільно та без питань пройшла усі перераховані вище тести.

Тестування звукового тракту на основі кодека Realtek ALC4082

Звіт про тестування в RightMark Audio Analyzer

Режим роботи 16-bit, 44 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц – 15 кГц), дБ	+0.04,  -0.45	Добре
Рівень шуму, дБ(А)	-96.2	Відмінно
Динамічний діапазон, дБ(А)	96.2	Відмінно
Гармонійні викривлення, %	0.0017	Відмінно
Інтермодуляційне викривлення + шум, %	0.028	Добре
Взаємопроникнення каналів, дБ	-95.6	Відмінно
Інтермодуляції на 10 кГц, %	0.0066	Відмінно
Загальна оцінка		Дуже добре

Режим роботи 24-bit, 96 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц – 15 кГц), дБ	+0.04,  -0.45	Добре
Рівень шуму, дБ(А)	-100.8	Відмінно
Динамічний діапазон, дБ(А)	107.6	Відмінно
Гармонійні викривлення, %	0.0016	Відмінно
Інтермодуляційне викривлення + шум, %	0.0030	Відмінно
Взаємопроникнення каналів, дБ	-104.2	Відмінно
Інтермодуляції на 10 кГц, %	0.0028	Відмінно
Загальна оцінка		Відмінно

Нас приємно вразила звукова підсистема на основі кодека Realtek ALC4082 у реальних сценаріях використання. Але це й не дивно при таких синтетичних показниках.

Висновки

З технічної точки зору MSI MEG X870E ACE MAX справді «нафарширована» по максимуму. Користувач отримує потужну підсистему живлення процесора з великою кількістю фаз, масивні радіатори, підтримку PCI Express 5.0 для відеокарт та частини накопичувачів, мережеві контролери зі швидкістю 5 та 10 Гбіт/с, а також бездротовий модуль Wi-Fi 7 у поєднанні з Bluetooth 5.4. До того ж слоти для високошвидкісних накопичувачів і їхні радіатори оснащені безгвинтовими кріпленнями.

Ця материнська плата пропонує двадцять два порти USB різних стандартів, включно з двома USB4. Також приємним бонусом можна назвати підтримку портом USB 3.2 Gen 2x2 Type-C технології Power Delivery, яка дозволяє здійснювати зарядку пристроїв з потужністю до 60 Вт.

Звукова підсистема AUDIO BOOST 5 HD також не розчарує завдяки поєднанню кодека Realtek ALC4082 та ЦАП з інтегрованим підсилювачем ESS ES9219Q.

Окремої уваги заслуговує продуманий підхід виробника до можливостей розгону. MSI MEG X870E ACE MAX не обмежується виключно зовнішнім тактовим генератором, а й оснащена фізичними перемичками частоти BCLK та має контакти для активації режиму LN2. Для спрощення контролю за температурами компонентів у комплекті постачання присутні два термодатчики. А на випадок невдалих розгінних експериментів передбачений перемикач на резервний BIOS.

З цією, як і з рештою плат, потенційний покупець все одно впирається в обмеження платформи. У випадку задіяння будь-якого з двох PCI Express 5.0 слотів для M.2-накопичувачів він зіткнеться з компромісами при бажані змусити його працювати в режимі x4. Доведеться або вимикати порти USB4, або жертвувати роботою нижнього слота для карт розширення на платі. Крім того, дві відеокарти одночасно можуть працювати тут лише у режимі PCIe 5.0 x8.

А ось реально дивним недоліком MSI MEG X870E ACE MAX ми назвемо відсутність радіатора охолодження у того слоту для M.2-накопичувачів, що розміщений на звороті плати. При тому, що там є повнорозмірна захисна пластина, на якій щось подібне реалізувати не було б проблемою.

У підсумку, MSI MEG X870E ACE MAX підійде не кожному. І справа не лише у високій ціні, що відповідає преміальному сегменту, а й у тому, що частина її можливостей пересічному користувачеві просто не знадобиться. Натомість ентузіасти та оверклокери, які не готові витрачатися на моделі з припискою GODLIKE, повинні належним чином оцінити можливості цього продукту.

Переваги:

• радіатори на елементах підсистеми живлення, що об’єднані двома перехресними тепловими трубками та повнорозмірна захисна пластина на звороті плати забезпечують гідне охолодження зони VRM;
• на елементах підсистеми живлення розміщені термопрокладки з теплопровідністю 9 Вт/(м·К);
• 18 (110 А) + 2 (110 А) + 1 (55 А)-фазна схема живлення;
• одночасне використання світлодіодних діагностичних індикаторів та цифрового індикатора для відображення POST-кодів;
• індикатор для відображення POST-кодів після завантаження системи відображатиме температуру процесора;
• підсилені металевим кожухом слоти PCI Express x16, один з яких також оснащений механізмом з кнопкою EZ PCIe Release;
• високошвидкісні SSD та їх радіатори отримали безгвинтові кріплення;
• можливість оновлення BIOS без використання процесора, ОЗП та відеокарти за допомогою кнопки «Flash BIOS Button» на інтерфейсній панелі;
• два LAN-контролери (10 та 5 Гбіт/с) та підтримка бездротових інтерфейсів Wi-Fi 7 (в трьох діапазонах) і Bluetooth 5.4;
• наявність п’яти слотів M.2, два з яких можуть опціонально працювати у режимі PCIe 5.0 x4;
• два порти USB4 на інтерфейсній панелі;
• підтримка USB 3.2 Gen 2x2 (Type-C) технології Power Delivery (заряджання з потужністю до 60 Вт);
• вісім конекторів для під’єднання вентиляторів та РСО та окремий роз'єм для водяного витратоміру;
• можливість задіяти до 256 ГБ ОЗП зі швидкодією 9000 МТ/с;
• щедрий і при цьому максимально корисний комплект постачання;
• на платі є дві зони підсвічування;
• найсучаснішій набір портів на інтерфейсній панелі;
• три роз'єми для підключення ARGB світлодіодних стрічок та один для RGB світлодіодних стрічок.

Особливості:

• зовнішній тактовий генератор;
• перемичка для активації режиму LN2;
• обсяг мікросхеми ROM на платі збільшено до 64 МБ + є резервний BIOS;
• у комплекті постачання є два термодатчики;
• наявність багатофункціонального роз’єму EZ конектора та відповідний розгалужувач у комплекті;
• п’ять корисних кнопок на материнській платі, що значно спрощують взаємодію з системою;
•  треба обирати між роботою верхнього слоту PCI Express у режимі PCIe 5.0 x16 або одночасним використанням обох слотів у режимі PCIe 5.0 x8.

Недоліки:

• є нюанси в роботі обох PCI Express 5.0 слотів для M.2-накопичувачів;
• слот для M.2-накопичувача на звороті плати не оснащений радіатором.
