Огляд материнської плати MSI MAG B860 TOMAHAWK WIFI: преміум-рішення на B860

З виходом процесорів лінійки Intel Core Ultra із роз’ємом Socket LGA 1851 (він же Socket V1) світ побачили й материнські плати на основі топового набору системної логіки Intel Z890. Проте поступово в інтернет-магазинах з’являються і все більш доступні “камінці” на зразок Intel Core Ultra 5 225F / 235 / 235F. Тож цілком логічно, що настав час доповнити їх відповідними материнськими платами з чипсетом Intel B860.

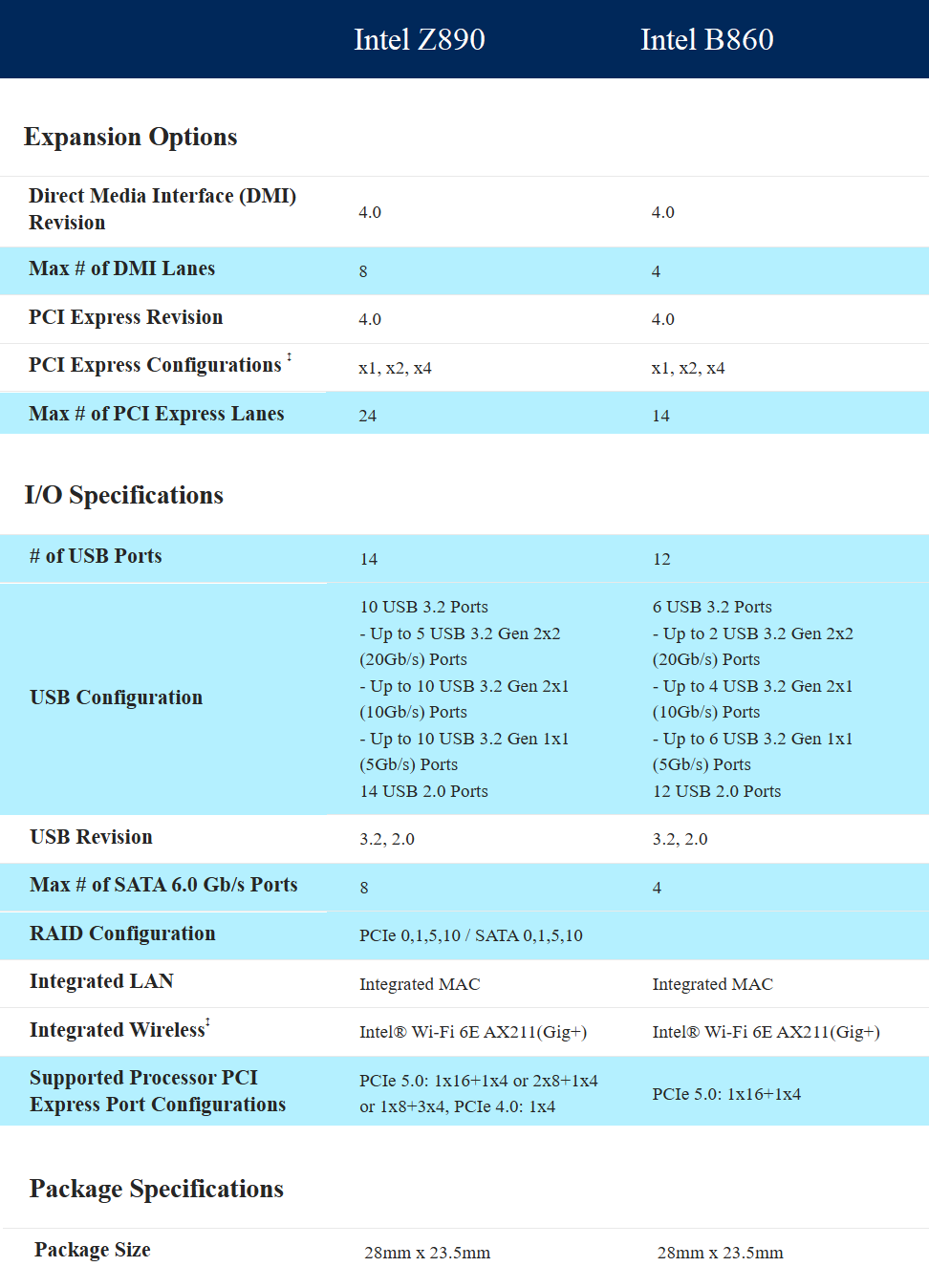

Порівняно з топовим Intel Z890, кількість доступних ліній PCIe 4.0 у ньому зменшилася з 24 до 14, а SATA-портів — з 8 до 4. Також стало менше USB-портів. А головна відмінність — в Intel B860 немає можливості розгону процесора шляхом збільшення множника та зміни частоти BCLK, що традиційно залишається привілеєм флагманського набору логіки. Зате оптимізація оперативної пам’яті на місці. Та й загалом наявних у B860 можливостей з головою вистачить для потреб абсолютної більшості користувачів.

Саме цей чипсет ліг в основу материнської плати MSI MAG B860 TOMAHAWK WIFI з цінником близько ₴11700 або $275. Для порівняння, рішення MSI MAG Z890 TOMAHAWK WIFI уже на основі топового набору логіки коштує помітно дорожче — ₴14600 або $350. Тож давайте ближче познайомимося з новинкою та дізнаємося про її можливості.

Специфікація

Модель	MSI MAG B860 TOMAHAWK WIFI
Чипсет	Intel B860
Процесорний роз'єм	Intel Socket LGA 1851
Підтримувані процесори	Intel Core Ultra лінійки 2хх
Підтримка пам'яті	4 x DIMM-слоти з підтримкою максимум 256 ГБ пам'яті із частотою до DDR5-9200+ МТ/с
Слоти розширення	1 x PCI Express 5.0 x16 1 x PCI Express 4.0 x16 (x4) 1 x PCI Express 4.0 x16 (x1)
Дискова підсистема	1 x M.2 Socket 3 (M.2 2260-2280; PCIe 5.0 x4) 1 x M.2 Socket 3 (M.2 2260-22110; PCIe 4.0 x4) 1 x M.2 Socket 3 (M.2 2242-2280; PCIe 4.0 x4) 4 x SATA 6 Гбіт/с Підтримка RAID 0/1/5/10 для SATA-накопичувачів
LAN	Intel Killer E5000 (5 Гбіт/с)
Wi-Fi / Bluetooth	Intel Killer BE1750x стандарту Wi-Fi 7 (підтримує 802.11be при 2,4, 5 та 6 ГГц; Bluetooth 5.4)
Звукова підсистема	7.1-канальний кодек Realtek ALC897
Живлення	1 х 24-контактний роз’єм живлення ATX 2 x 8-контактні роз’єми живлення ATX12V 1 x 8-контактний роз’єм живлення PCIe
Вентилятори	2 x роз’єми вентилятора CPU/водоблока РСО (4-контактні) 5 x роз’ємів підключення системних вентиляторів (4-контактні)
Охолодження	Алюмінієвий радіатор на чипсеті Алюмінієві радіатори на елементах підсистеми живлення Алюмінієві радіатори для M.2-накопичувачів
Зовнішні порти I/O та кнопки	1 x кнопка оновлення BIOS 1 x кнопка скидання CMOS 1 х HDMI 1 х DisplayPort 1 x Thunderbolt 4 (з підтримкою виведення зображення DisplayPort) 1 х USB 3.2 Gen 2 (10 Гбіт/с) Type-C 4 х USB 3.2 Gen 2 (10 Гбіт/с) Type-A 4 х USB 2.0 Type-A 1 x RJ45 (5 Гбіт/с) 2 х конектори антен Wi-Fi 1 x оптичний S/PDIF аудіовихід 2 x 3,5-мм аудіопорти
Внутрішні порти I/O	1 х USB 3.2 Gen 2 (підтримує USB Type-C) 1 х USB 3.2 Gen 1 (підтримує 2 х USB 3.2 Gen 1) 2 x USB 2.0 (підтримують 4 x USB 2.0)
BIOS	256 Mбіт Flash ROM, UEFI AMI BIOS
Підтримувана ОС	Windows 11 x64
Форм-фактор	ATX, 305 x 244 мм
Сайт виробника	MSI
Сторінка пристрою	MSI MAG B860 TOMAHAWK WIFI
Сторінка підтримки	MSI MAG B860 TOMAHAWK WIFI (нові версії BIOS, драйверів і т.п.)

Паковання та комплектація

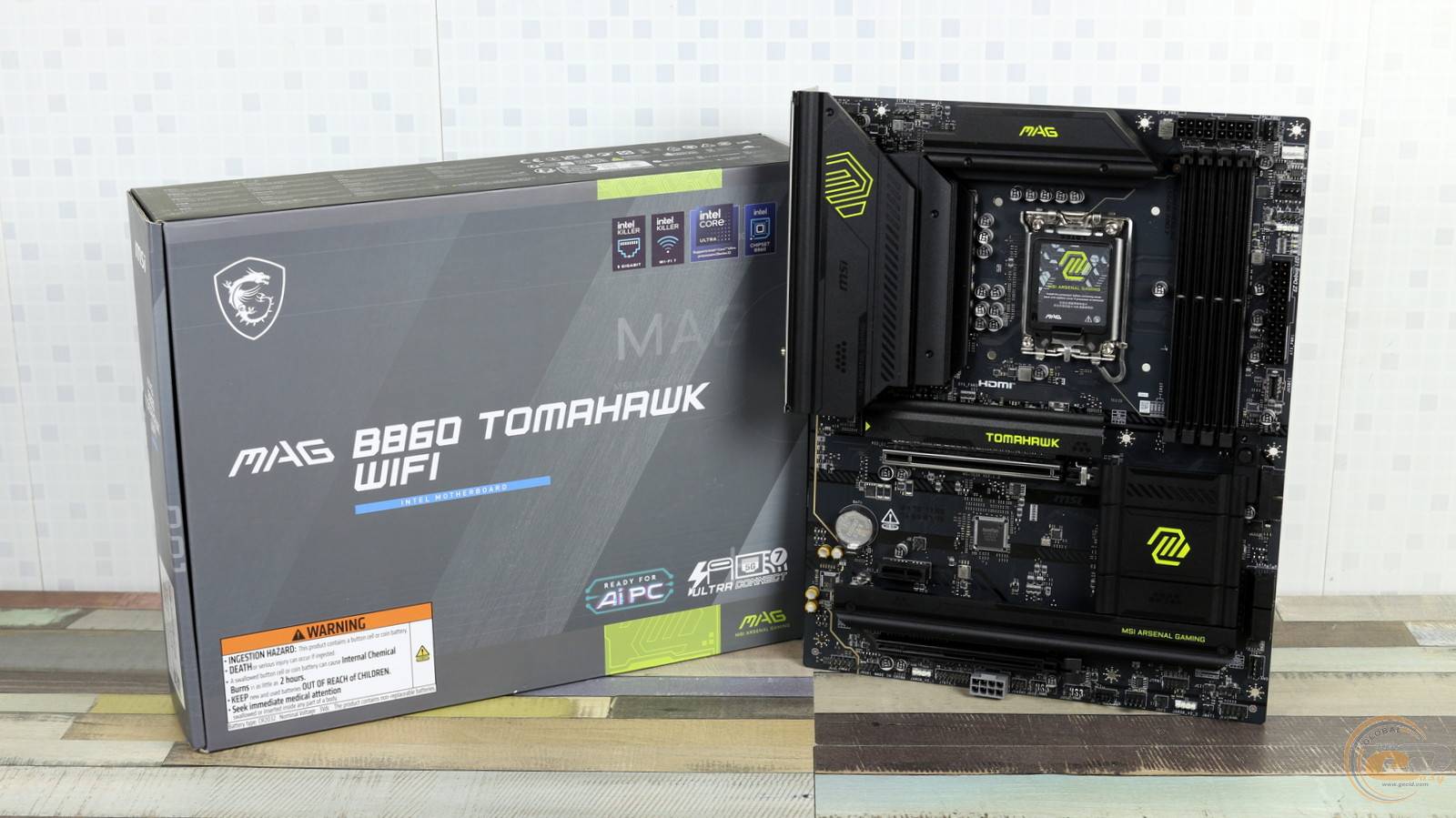

Оформлення коробки та  її висока інформативність - традиційні для плат MSI. Вкраплення синього кольору одразу натякають нам, що пристрій усередині призначений саме для процесорів Intel.

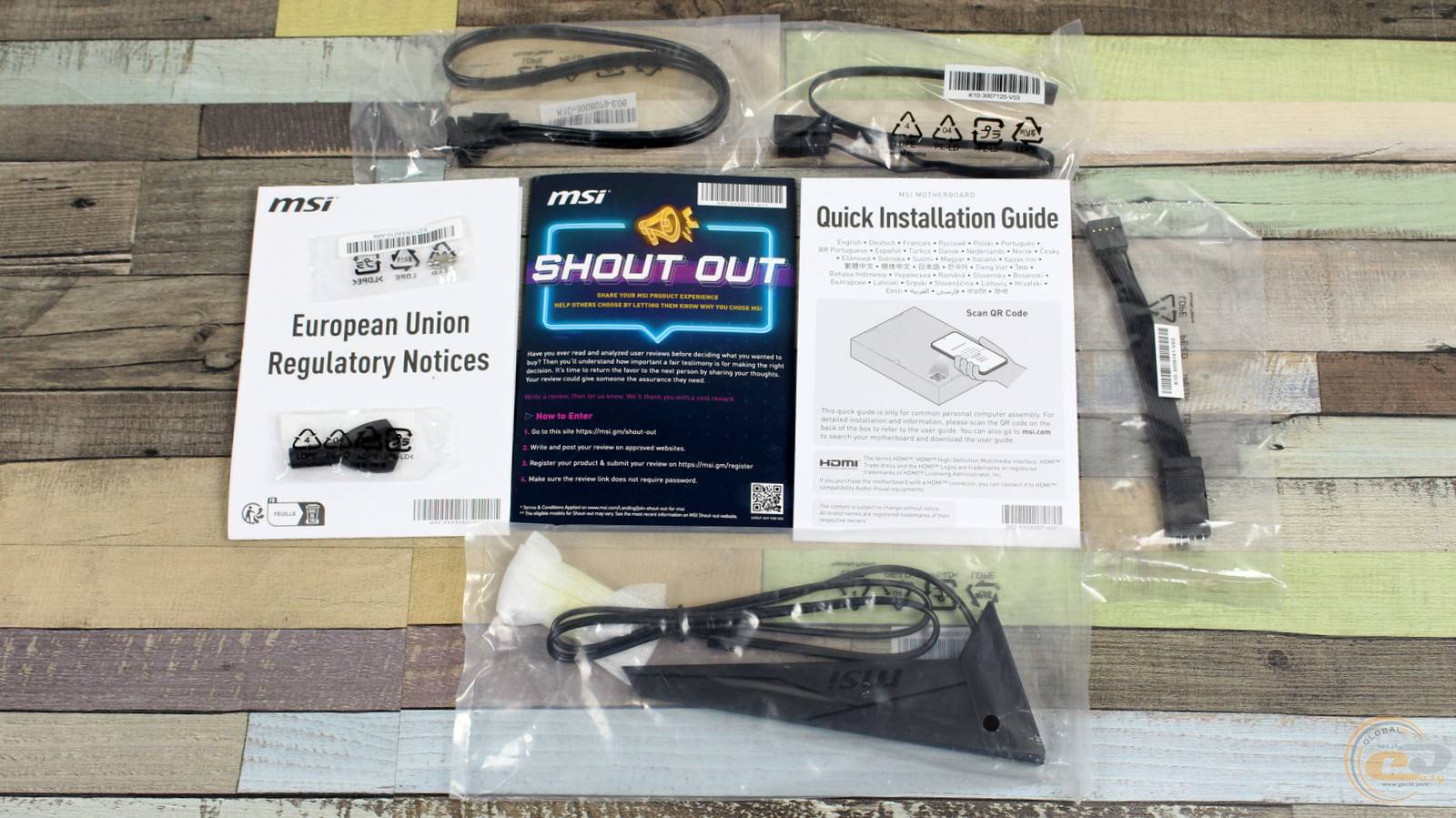

Комплектація новинки досить багата. В коробці ми знайшли:

• один SATA-шлейф із Г-подібним конектором;
• шестигранний ключ для взаємодії з кріпленнями для M.2;
• додатковий фіксатор M.2-накопичувача;
• кабель-розгалужувач EZ-конектора для одночасного підключення вентилятора та RGB-підсвічування;
• подовжувач EZ Front Panel Cable для спрощення підключення передньої панелі;
• антену Wi-Fi-модуля;
• посібник зі встановлення та іншу документацію.

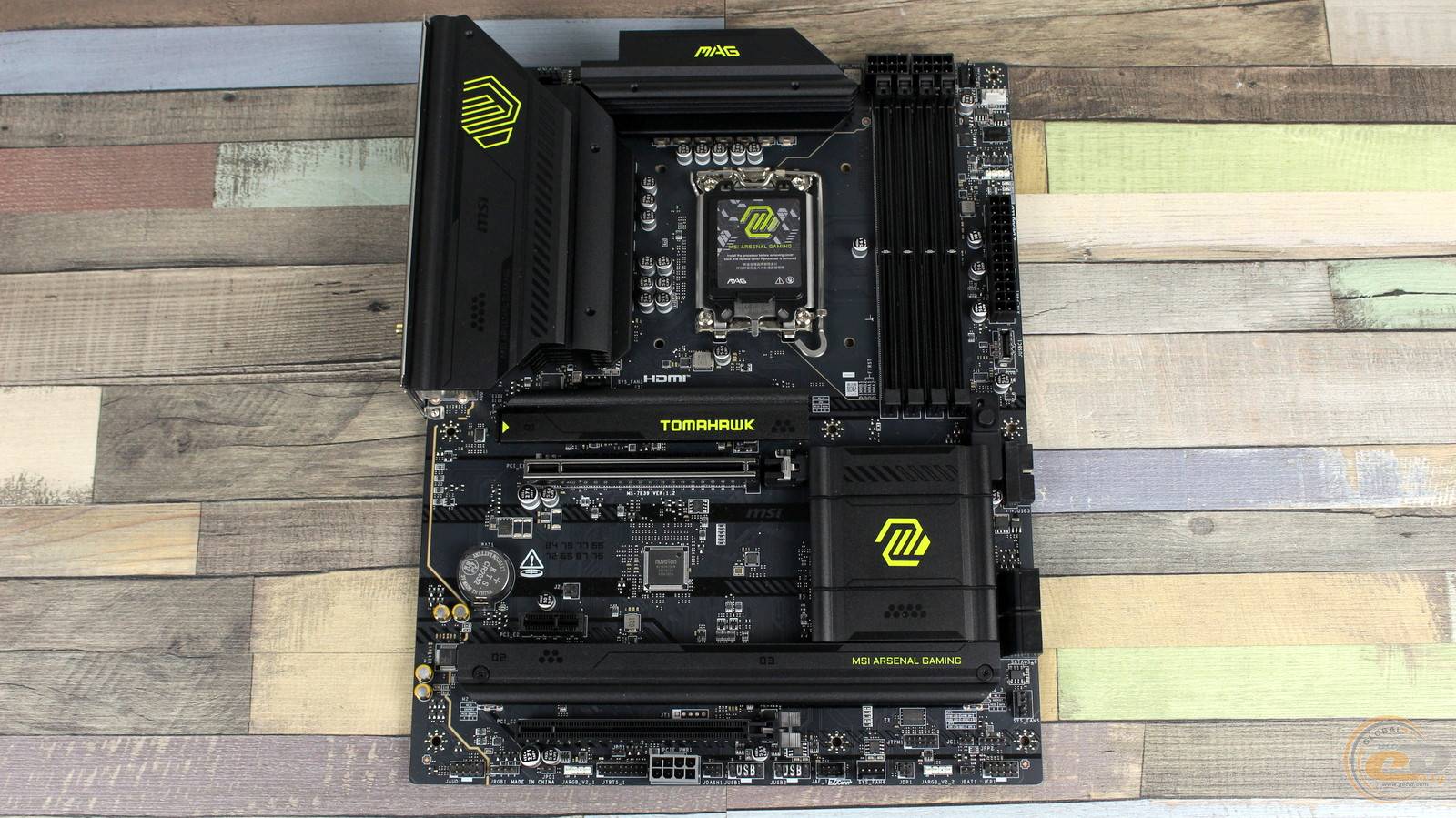

Дизайн та особливості плати

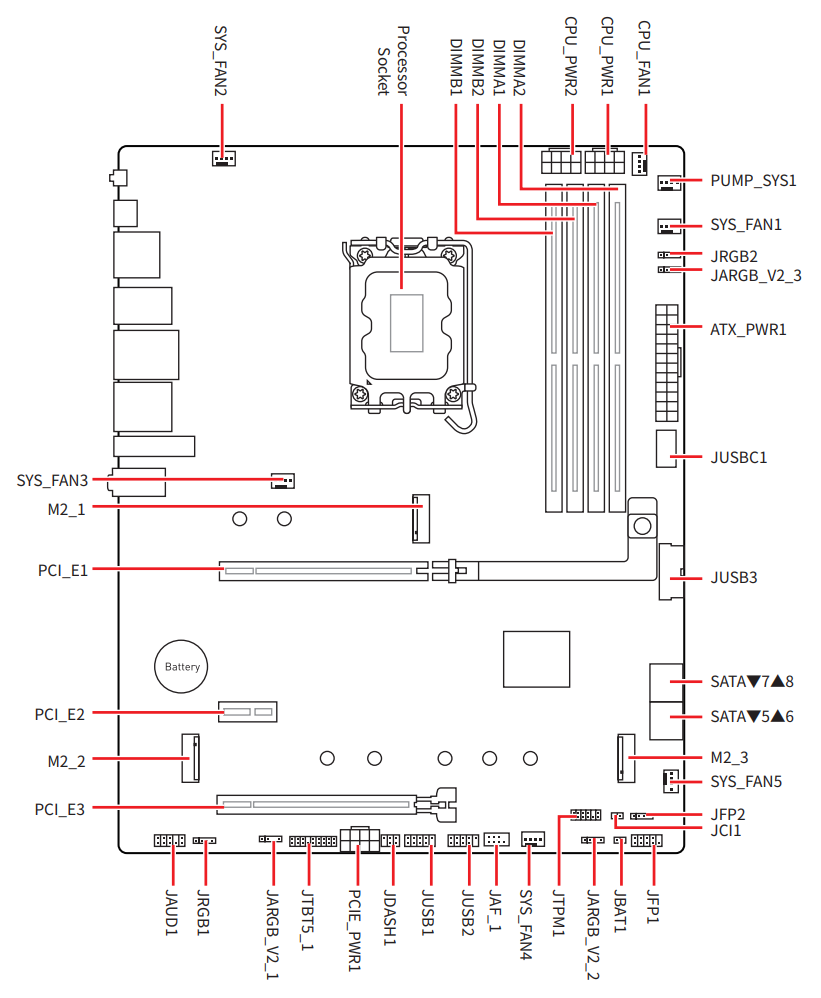

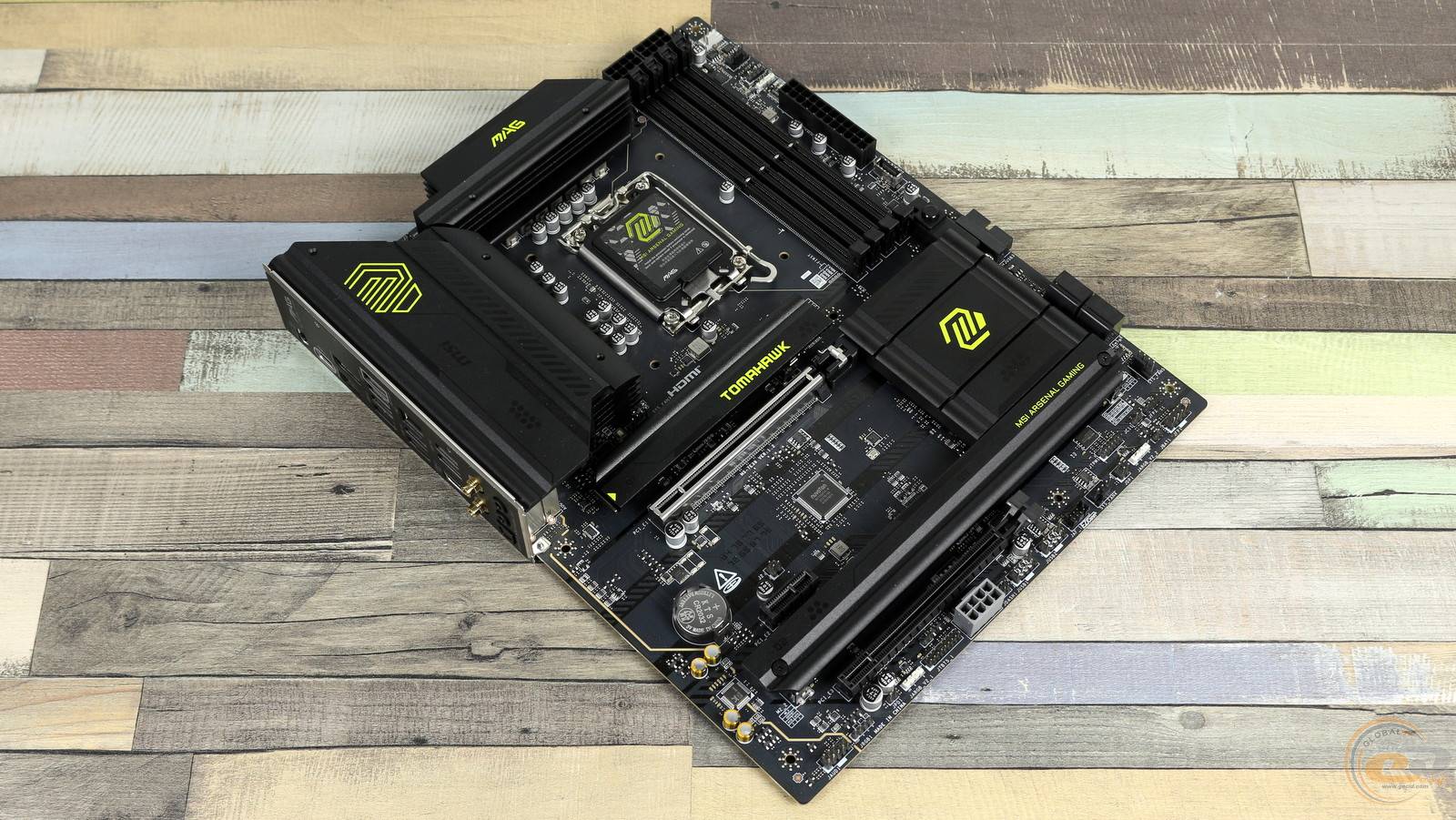

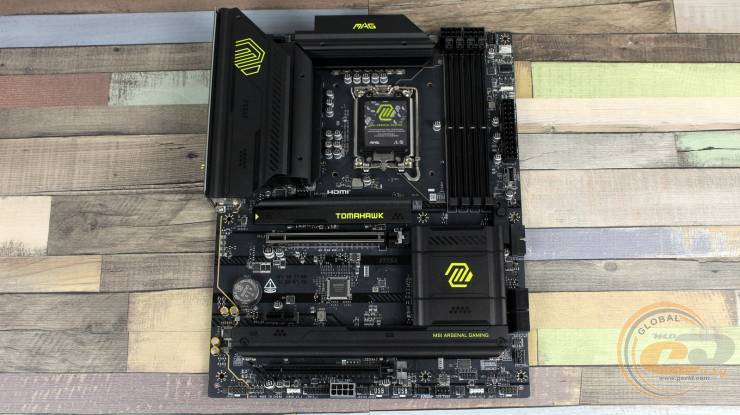

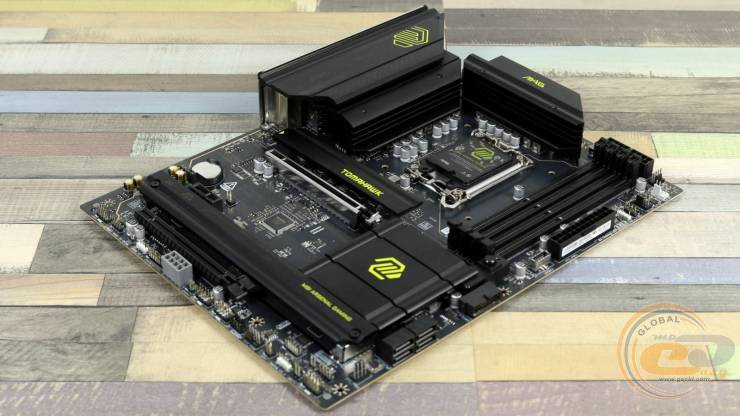

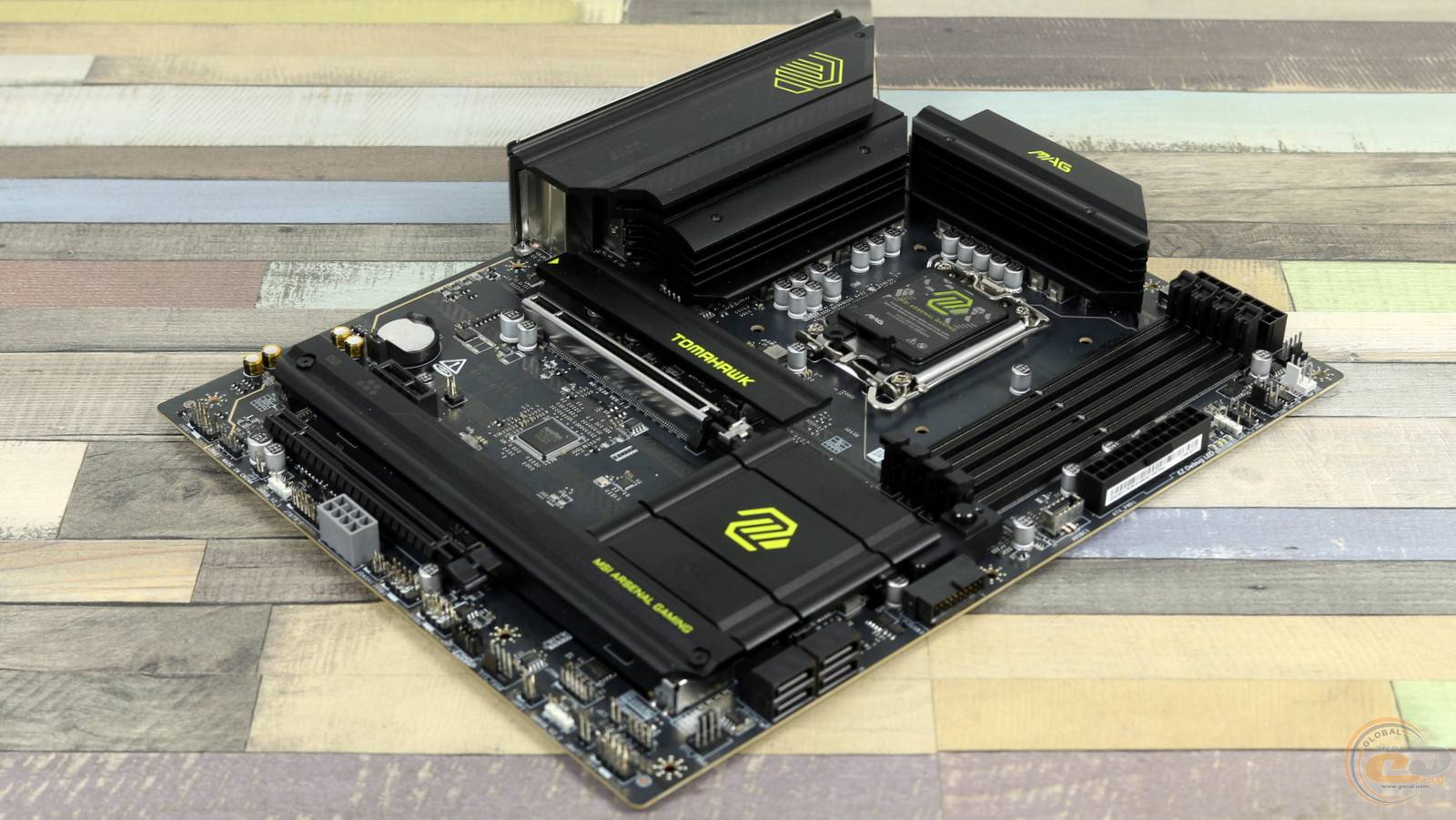

Поєднання достатку чорного з кислотно-зеленими вкрапленнями дозволяє легко ідентифікувати представника лінійки MSI MAG TOMAHAWK зразка 2025-го року. А його розміри цілком звичні для ATX-пристрою: 305 x 244 мм.

І хоча жодних елементів з підсвіткою тут не передбачено, утиліта MSI Center дозволяє синхронізувати світіння різноманітних компонентів, які під’єднані до цієї плати.

На звороті видно підсилювальну пластина процесорного роз’єму, а також гвинти для фіксації кожуха тильної панелі та радіаторів VRM і чипсета. Довкола монтажних отворів виробник наніс додаткову фарбу, покликану максимально захистити плату в процесі монтажу.

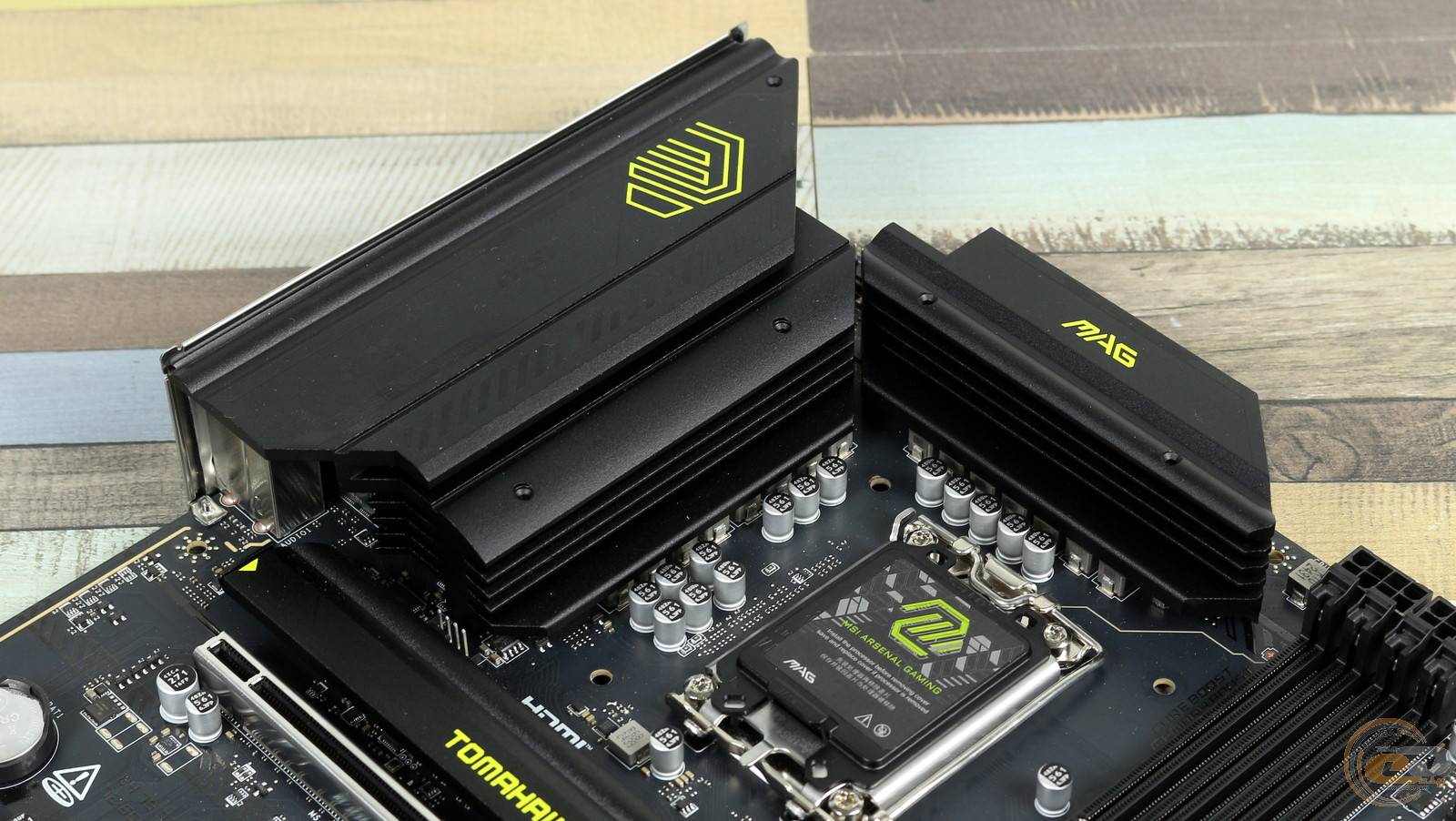

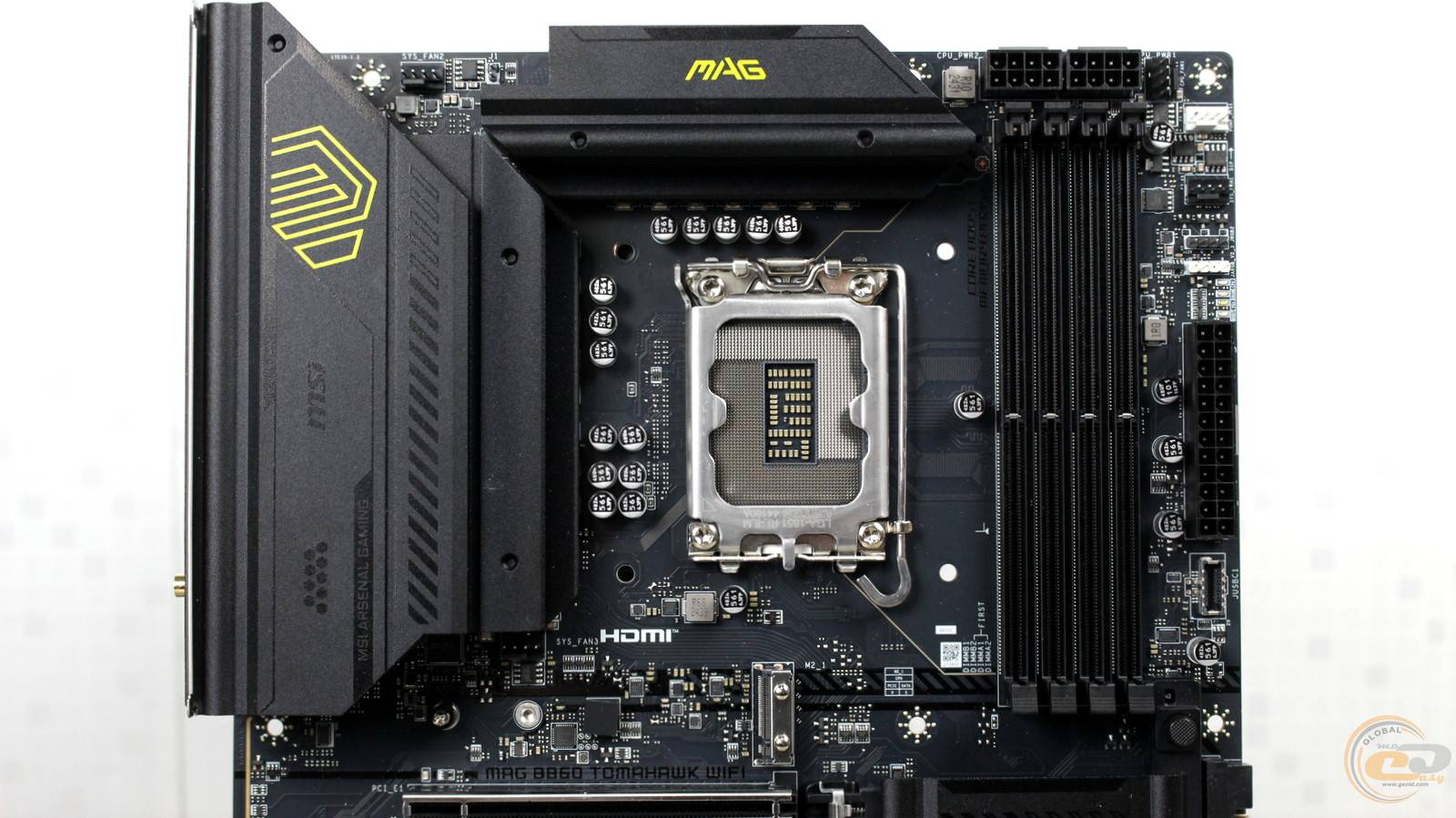

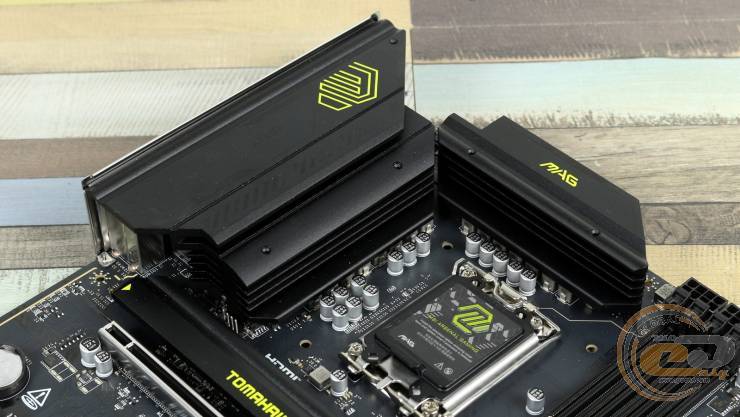

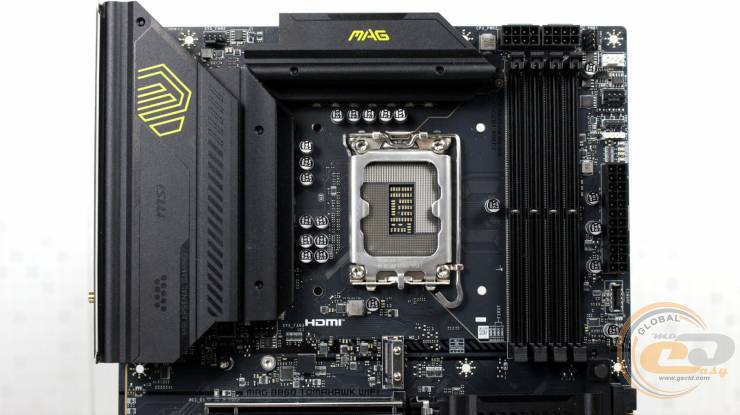

А тепер роздивимося деталі MSI MAG B860 TOMAHAWK WIFI. Система охолодження вузла VRM складається з пари масивних радіаторів, які повністю покривають елементи 12 (60 А) + 1 + 1 + 1-фазної схеми живлення.

Обидва охолоджувачі відводять тепло одночасно від польових транзисторів і дроселів. Для цього вони оснащені термопрокладками з високою теплопровідністю 7 Вт/(м·К). А поруч видно надійні твердотільні конденсатори, які доповнюють високоякісну елементну базу пристрою.

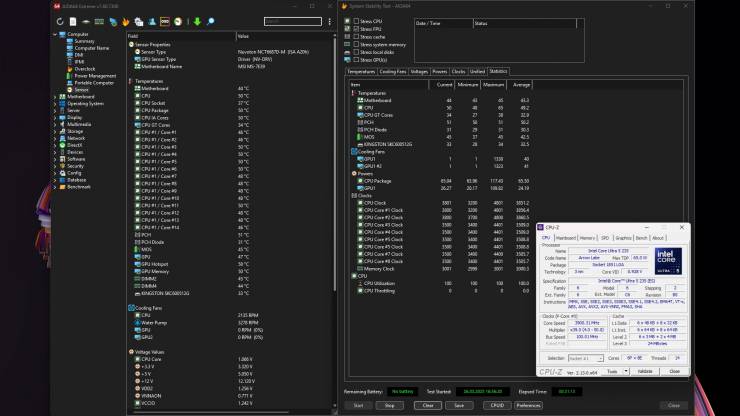

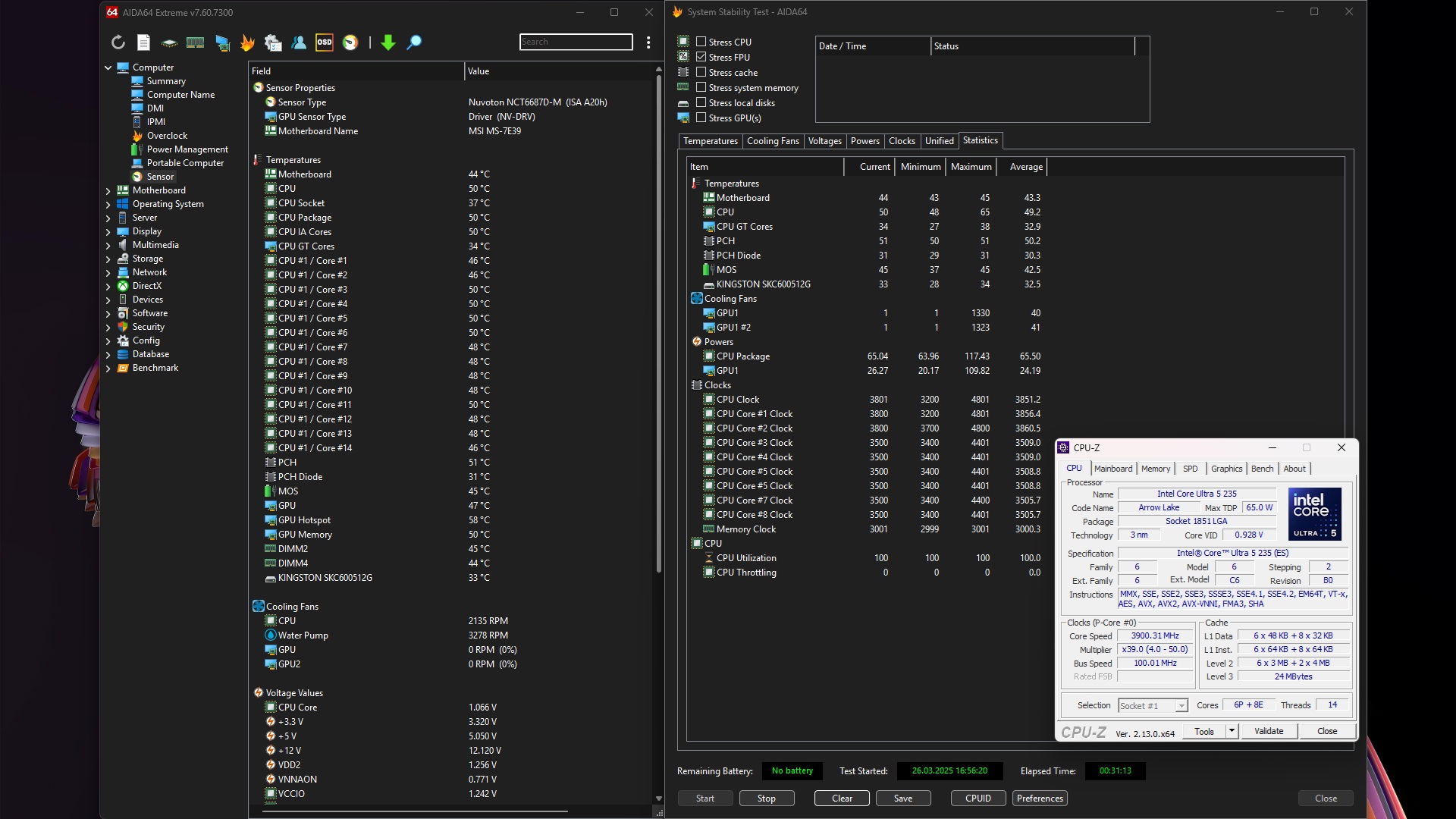

Наскільки ефективним є таке охолодження? Ми провели 20-хвилинне стрес-тестування 14-ядерного 14-потокового Intel Core Ultra 5 235 в AIDA FPU. За його результатами згадані радіатори та дроселі під ними прогрілися всього лише до 43-44°С, що є дуже хорошими показниками.

Нагадаємо, на момент написання даного матеріалу найпотужнішим процесором для платформи Socket LGA 1851 є Intel Core Ultra 9 285K, який під повним навантаженням споживає 235 Вт. Згідно з даними сайту techpowerup.com, зі встановленим флагманом вузол VRM даної плати прогрівся до 61°C, що також є відмінним результатом.

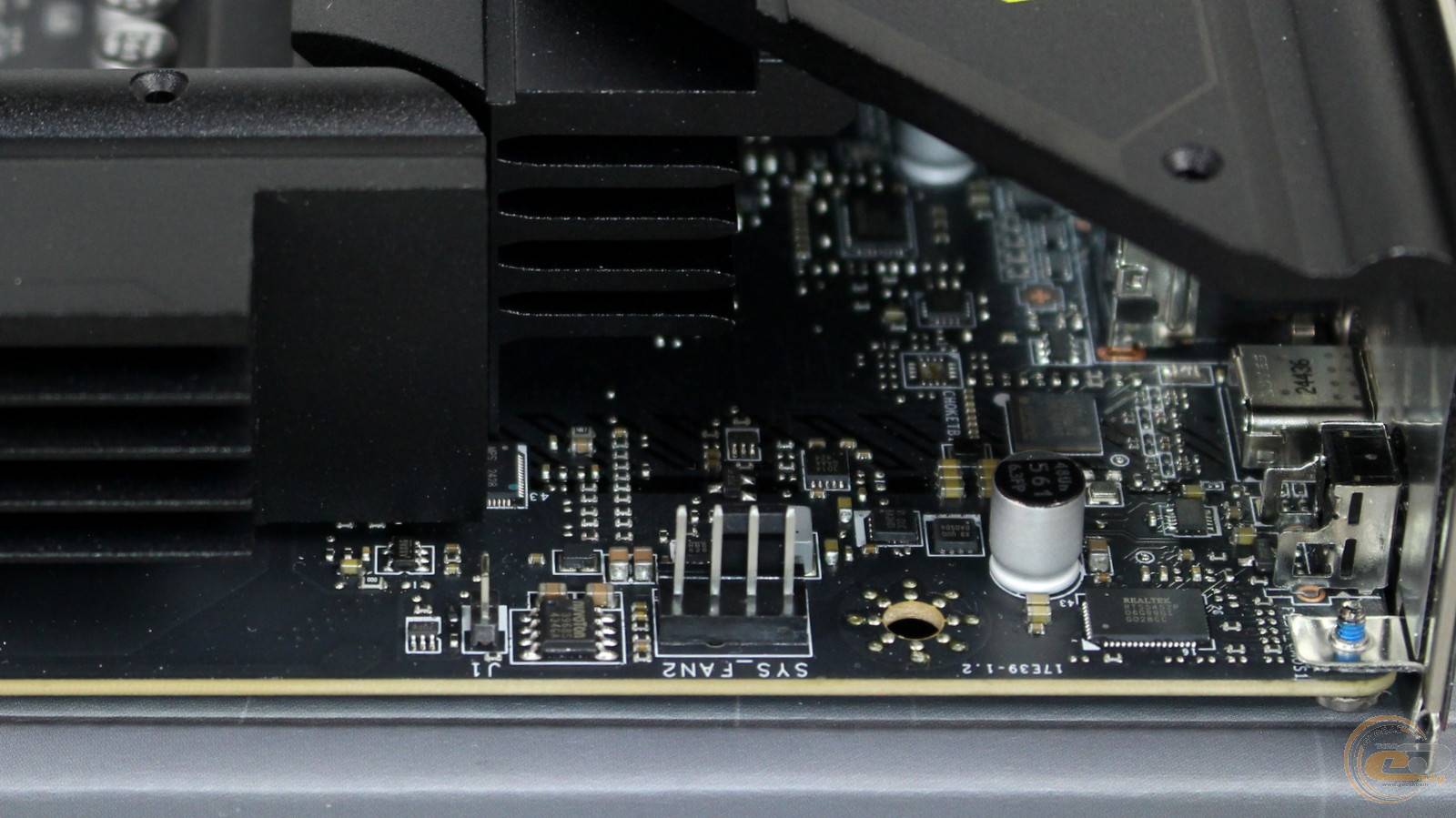

Поруч зі згаданими радіаторами розташувався роз’єм під’єднання одного із системних вентиляторів.

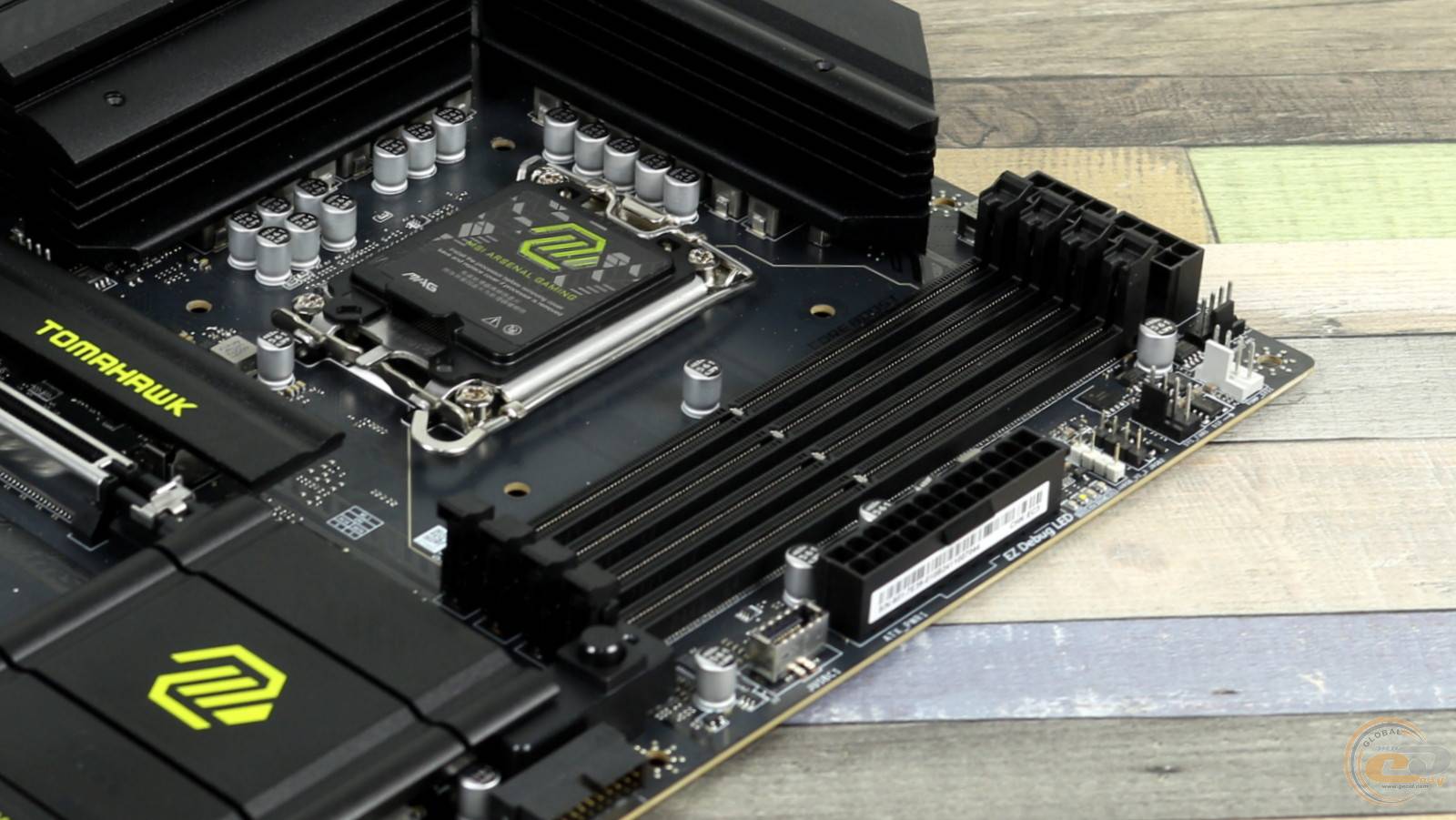

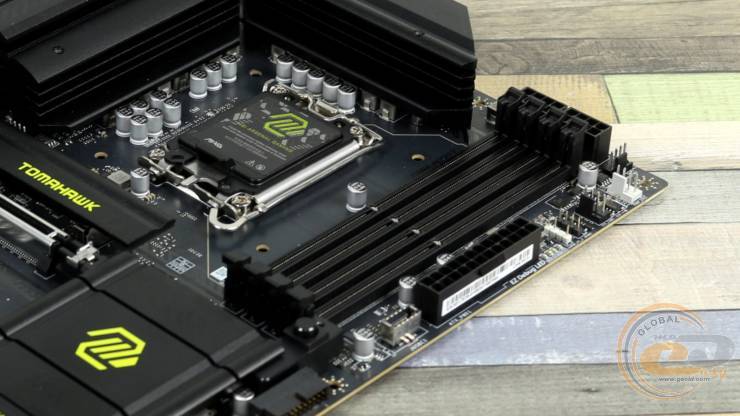

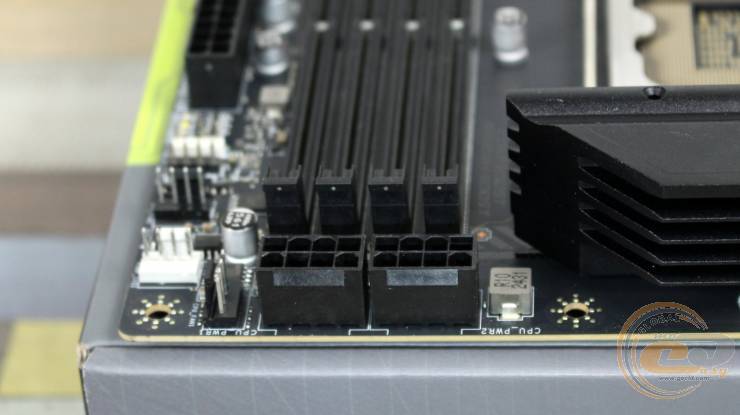

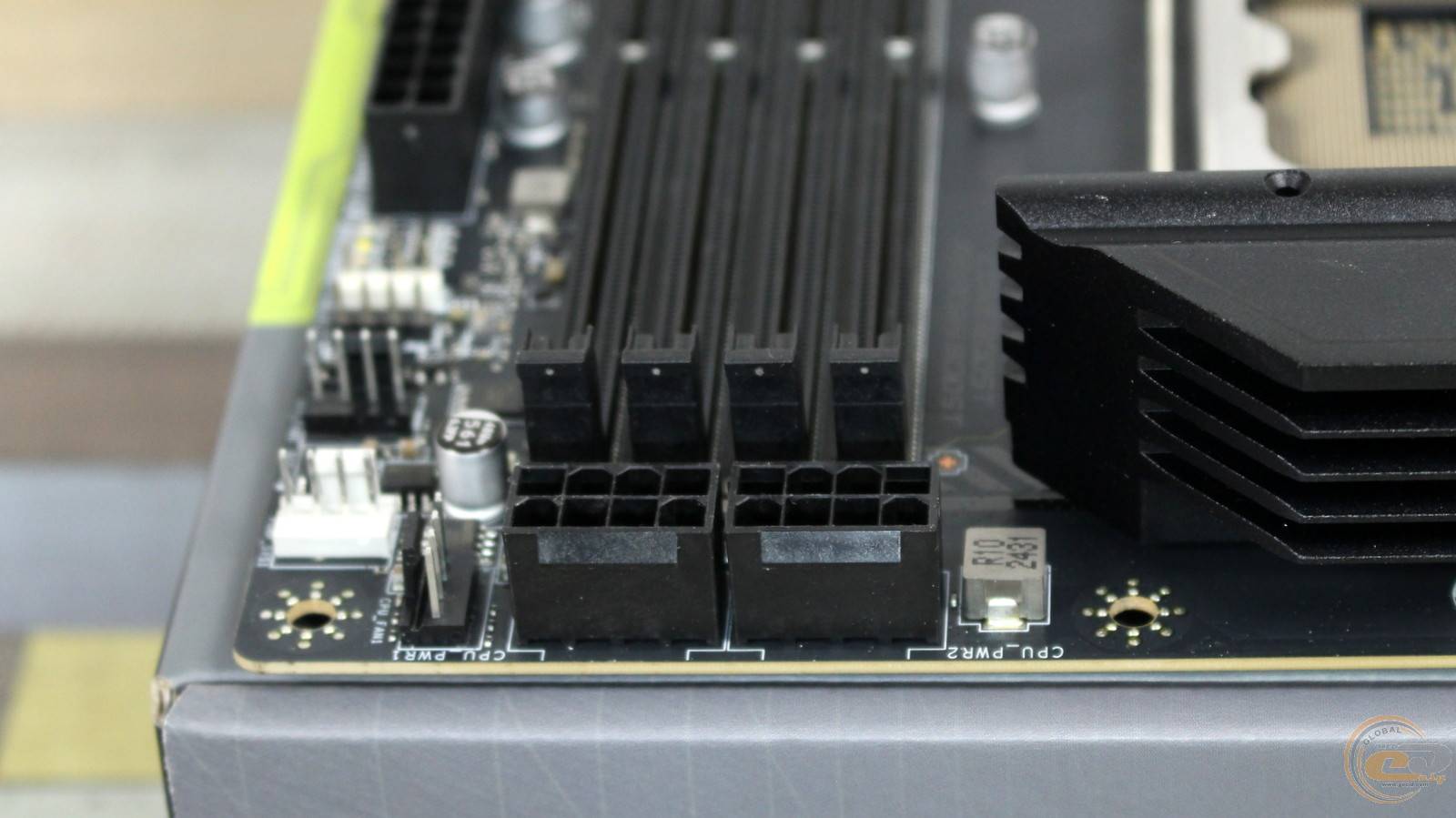

В свою чергу, пара 8-контактних конекторів ATX12V помістилася на протилежному боці плати.

Через це розташовані поруч слоти оперативної пам’яті отримали фіксатори лише з одно боку — з нижньої частини.

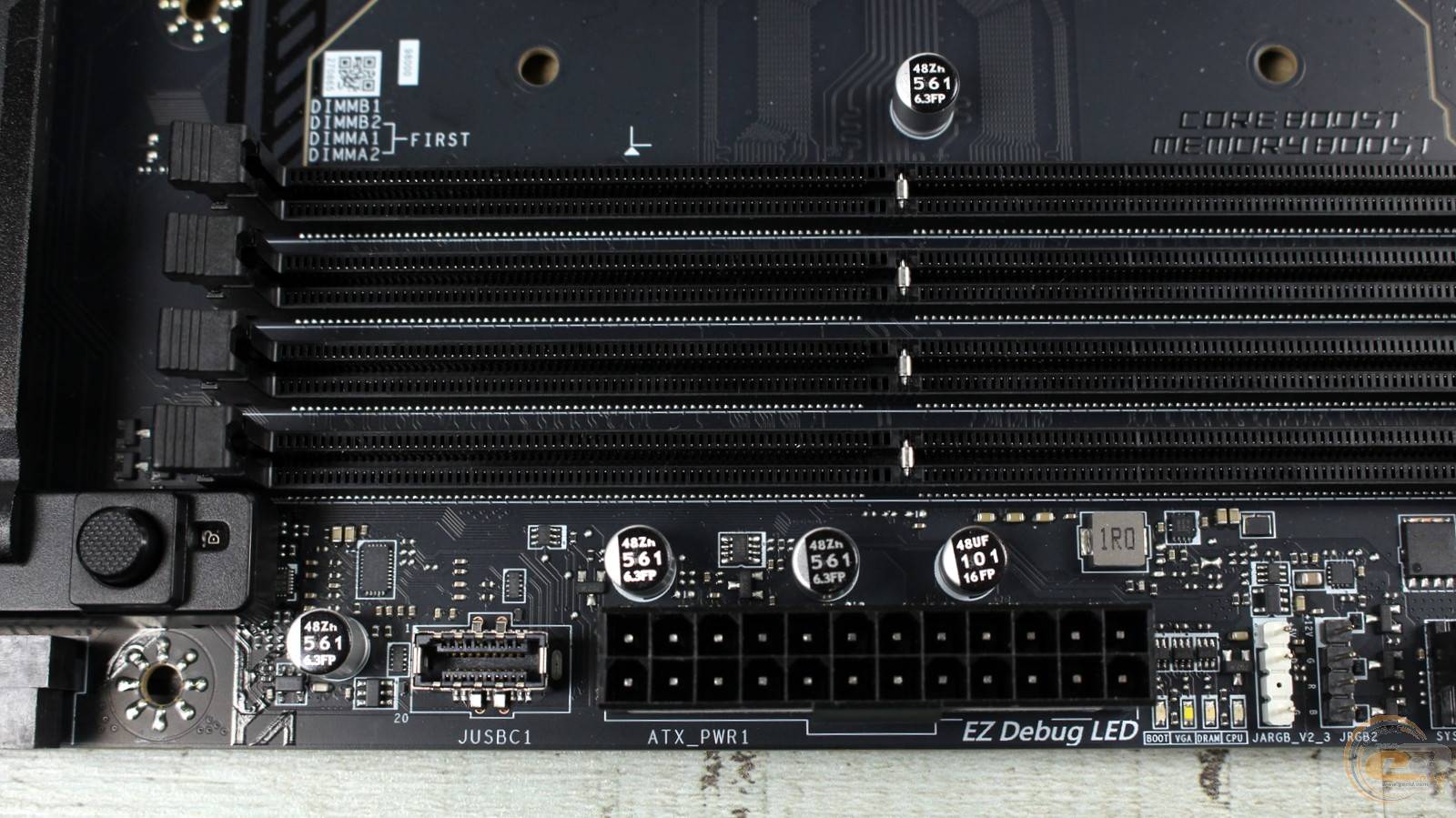

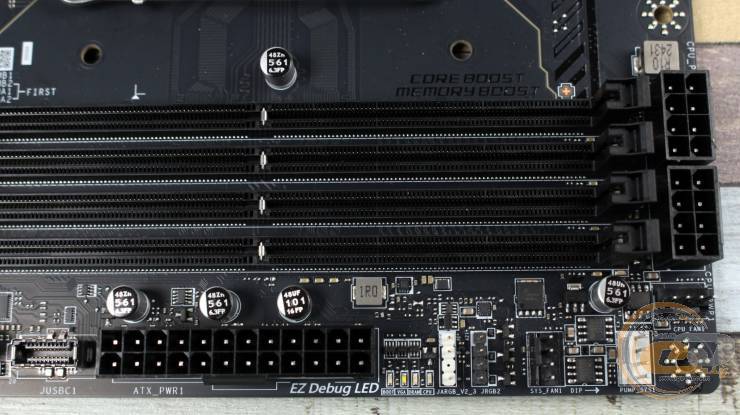

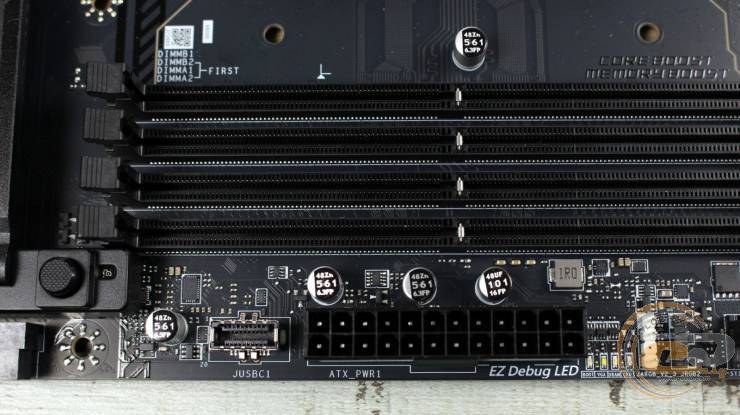

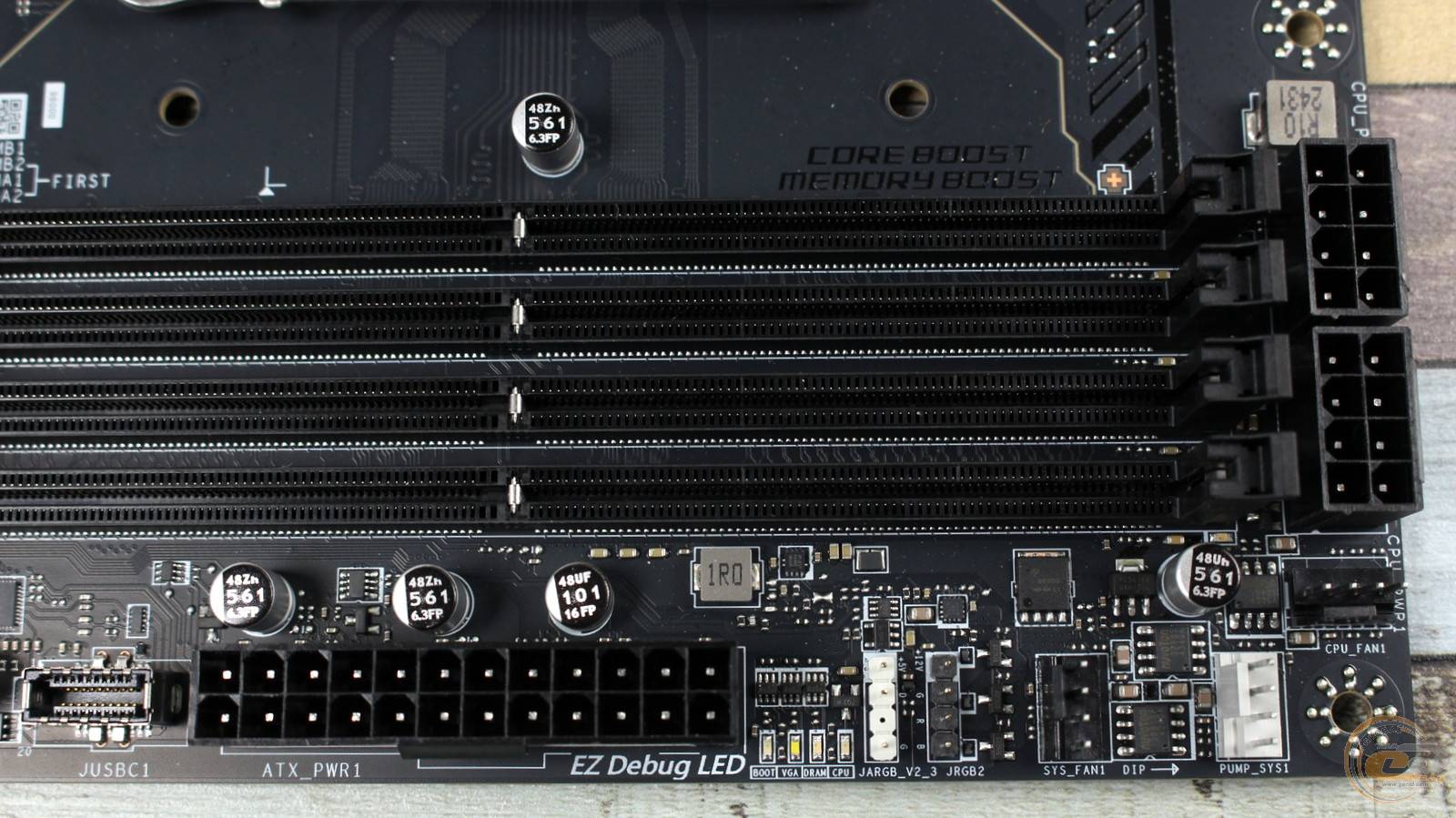

Чотири DIMM-слоти підтримують модулі стандарту DDR5 загальним об’ємом 256 ГБ із швидкістю до 9200+ МТ/с. Щоправда, такий високий показник доступний при використанні однієї 1-ранкової планки на кожен канал. А при встановленні чотирьох модулів можна отримати максимум 6400+ МТ/с.

Для двох планок пам’яті традиційно пріоритетними є слоти A2 та B2, а при використанні лише одного — A2.

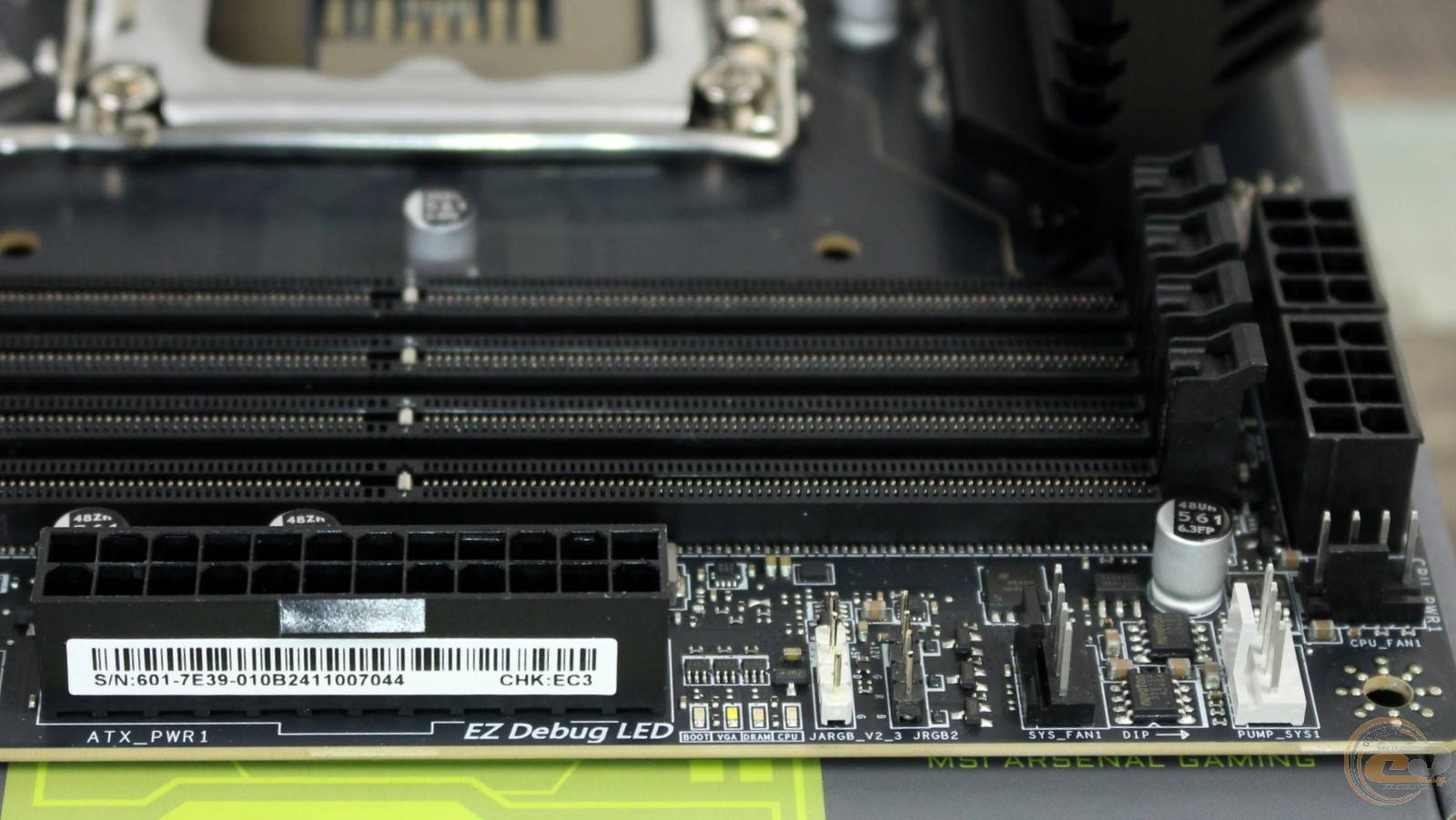

Правий край плати багатий на різні корисні елементи. Зверху є: три роз’єми під’єднання вентиляторів та помпи РСО, дві колодки для реалізації LED-підсвітки, індикатори завантаження системи, а також 24-контактний роз’єм живлення ATX.

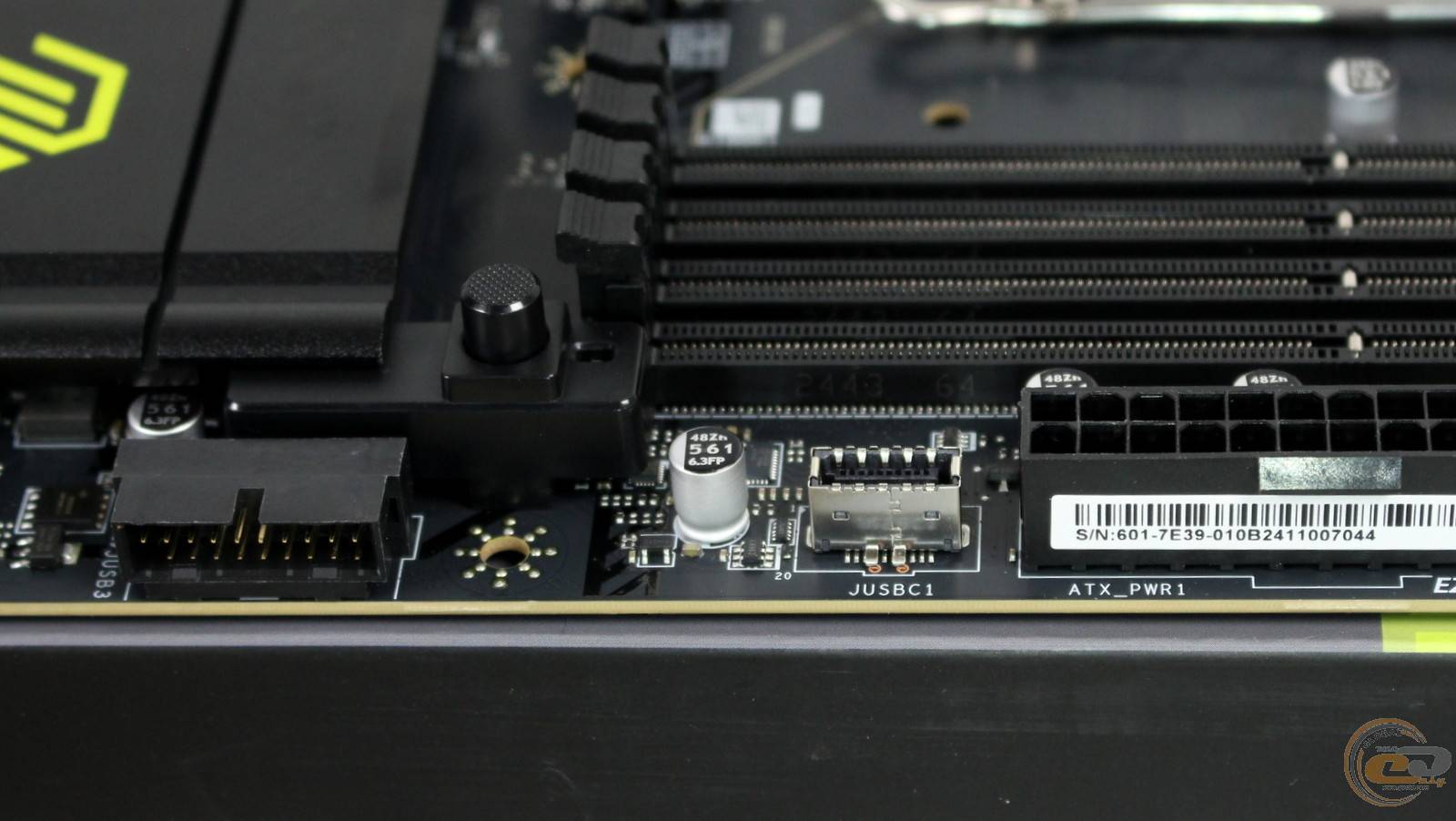

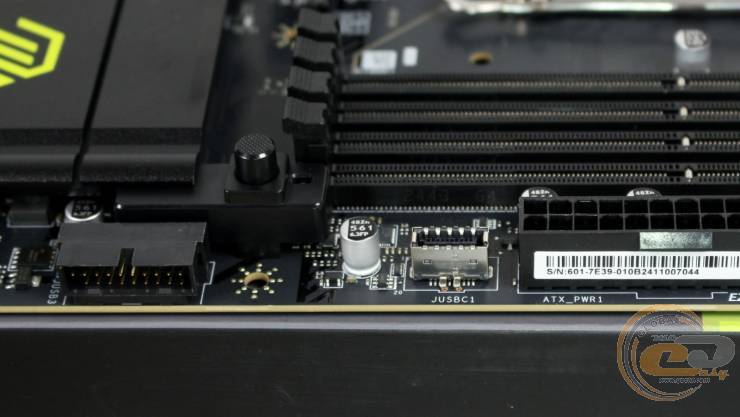

Ще нижче видно дві колодки: USB 3.2 Gen 2 з пропускною здатністю до 10 Гбіт/с та USB 3.2 Gen 1 зі швидкістю 5 Гбіт/с.

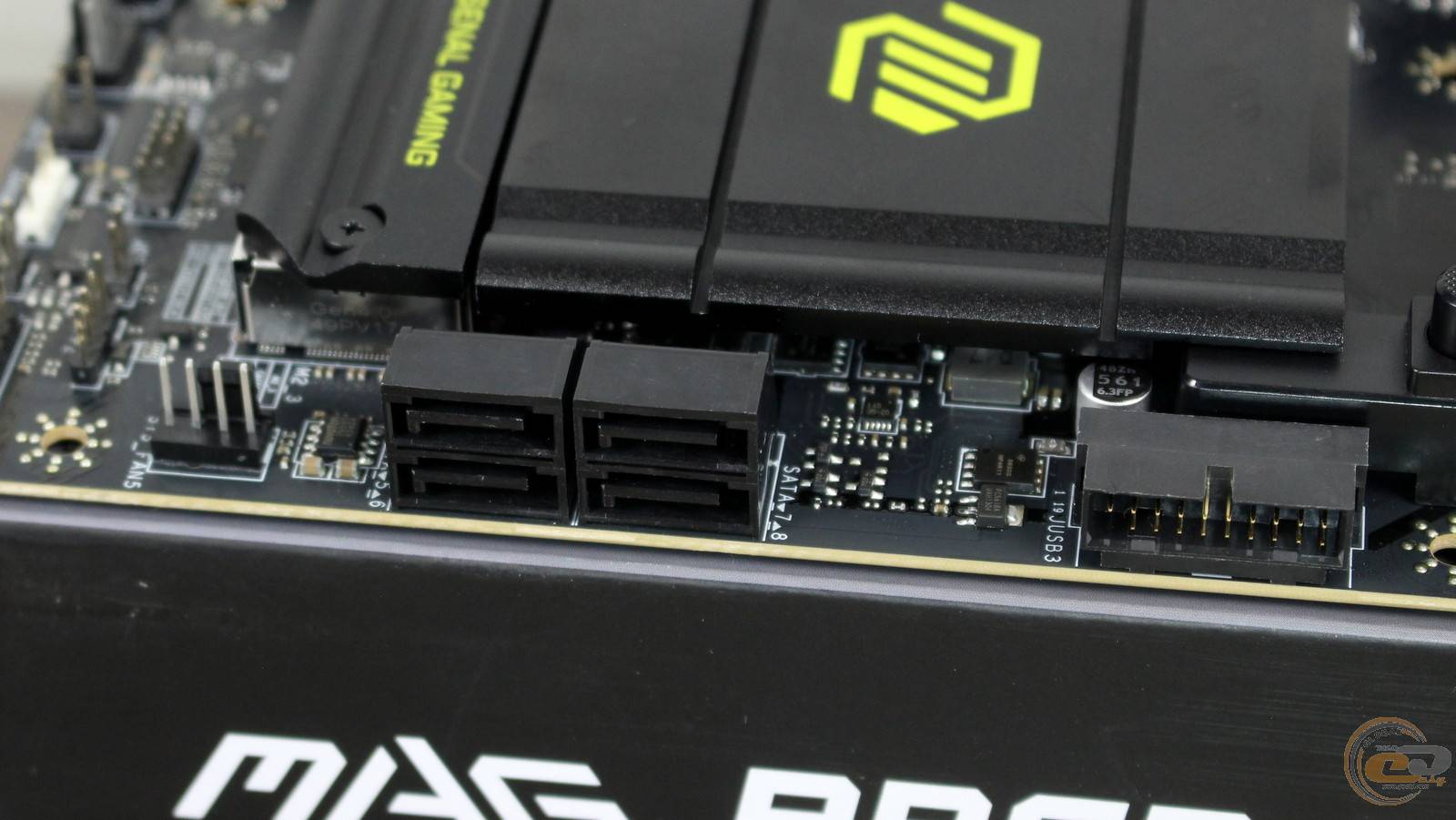

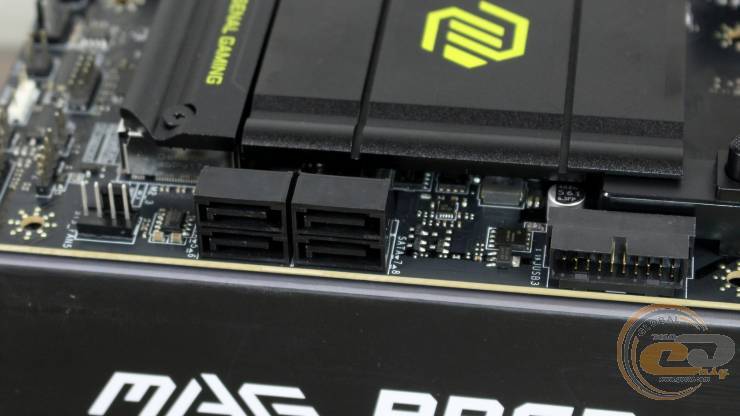

А майже в самому низу MSI MAG B860 TOMAHAWK WIFI розташовані чотири порти SATA 6 Гбіт/с з горизонтальним компонуванням, а також ще один роз’єм під’єднання корпусного вентилятора.

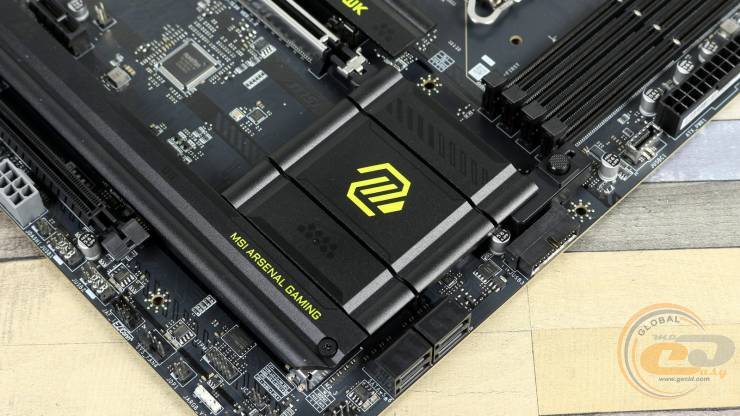

Поруч розміщений 6-ватний чипсет Intel B860, прикритий досить габаритним радіатором. За результатами 20 хвилинного вищезгаданого тесту AIDA FPU він прогрівся до тих же незначних 44°C, як і елементи вузла живлення процесора. І це при досить високій температурі в приміщенні — +26°C.

До речі, під верхньою його частиною захований механізм швидкого витягнення відеокарти, який активується натисканням круглої кнопки ближче до правого краю.

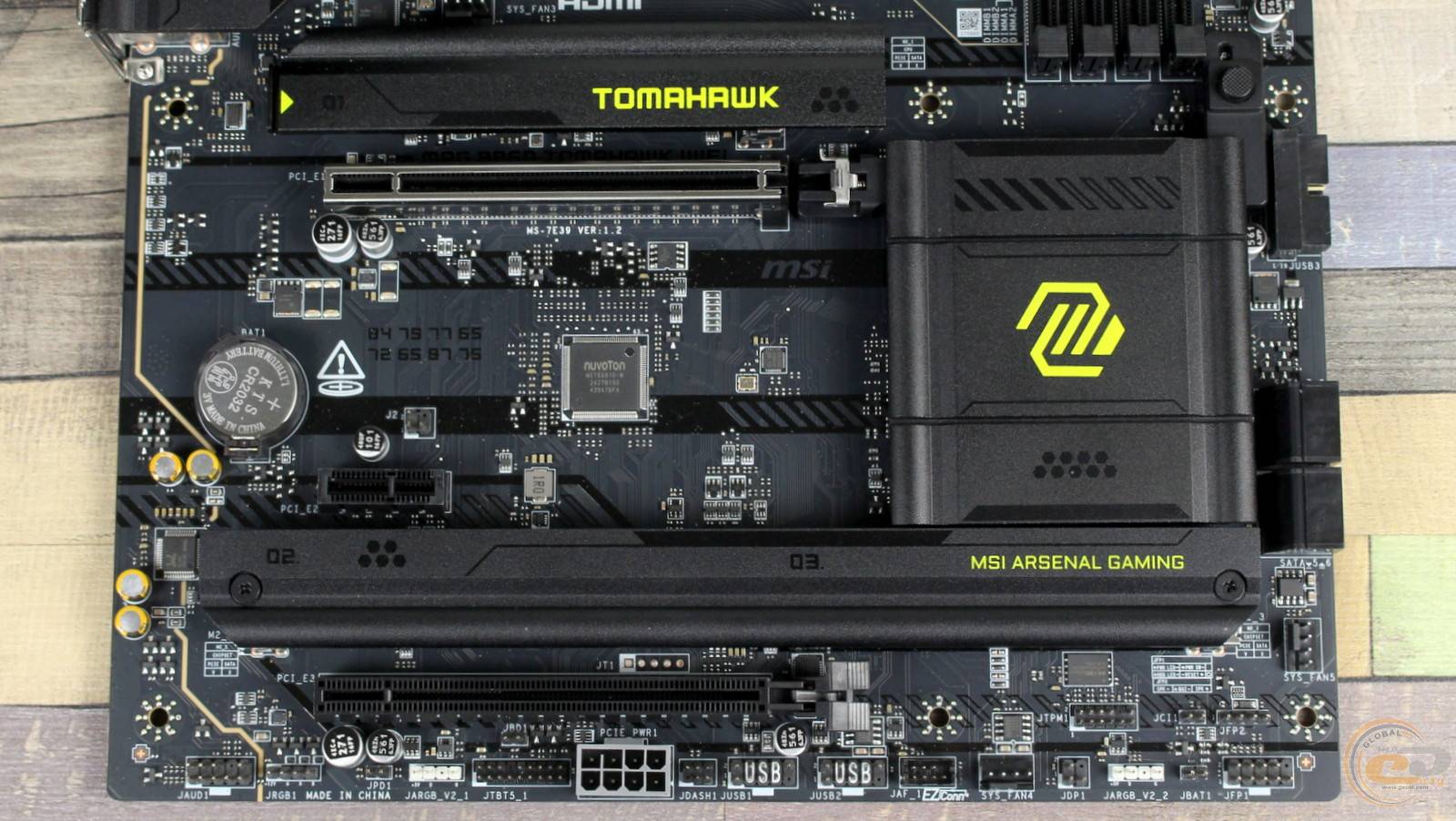

У складі плати є три слоти розширення:

1. PCI Express 5.0 x16 (у режимі х16);
2. PCI Express 4.0 x1 (у режимі х1).
3. PCI Express 4.0 x16 (у режимі х4).

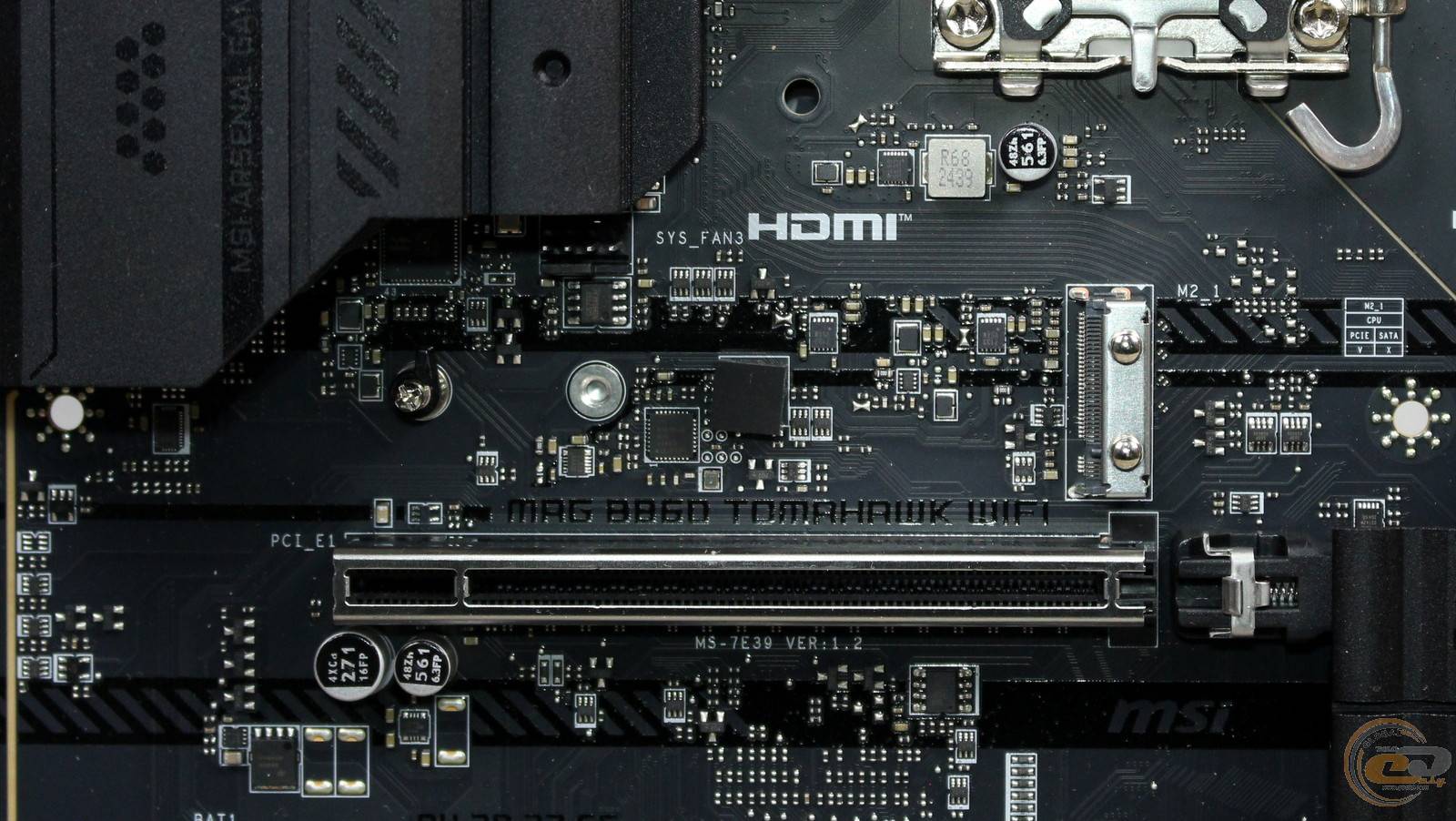

Верхній із них підсилений і використовує 16 процесорних ліній найсучаснішого стандарту PCIe 5.0. Тож саме його варто використовувати для встановлення відеокарти.

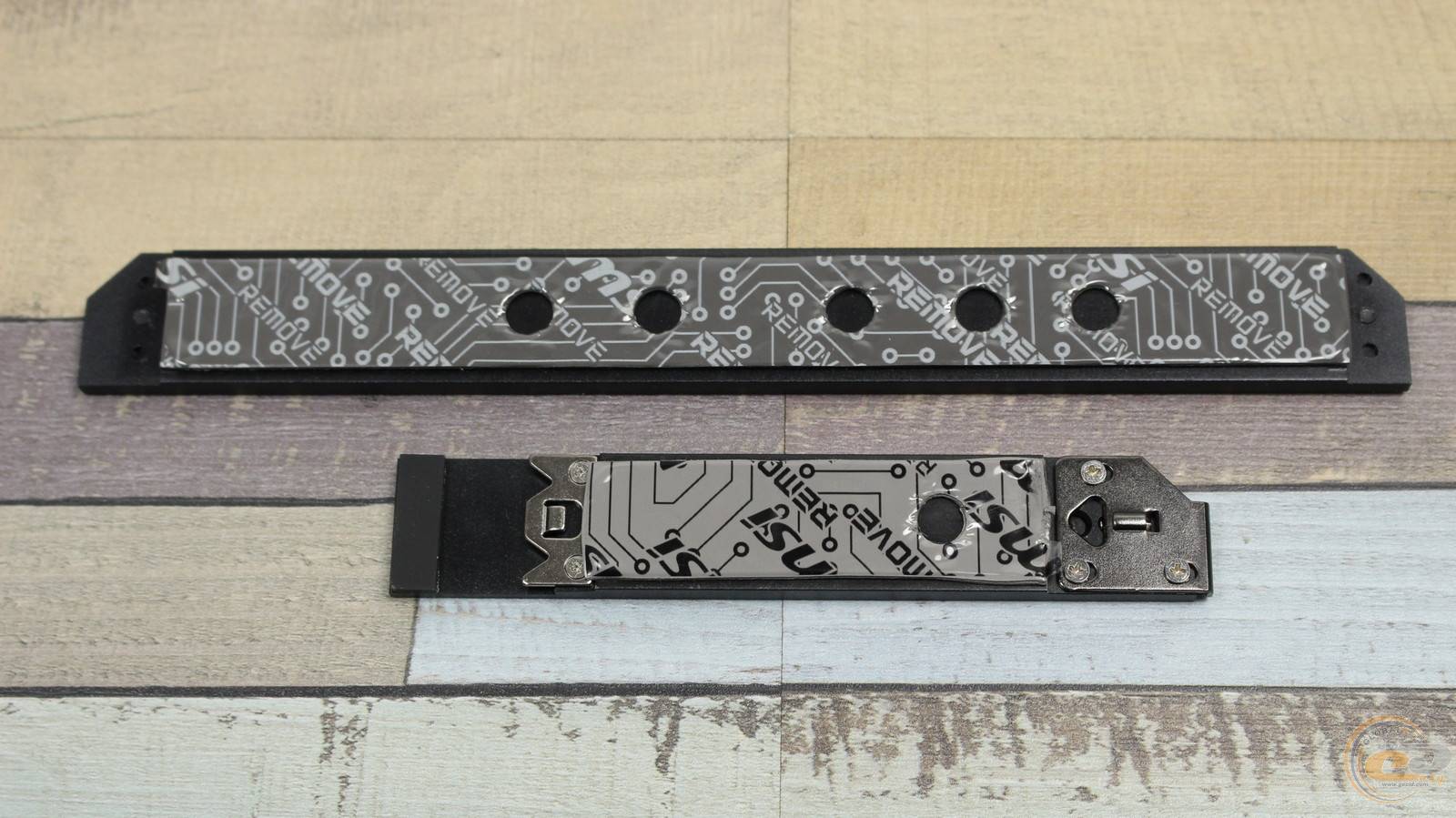

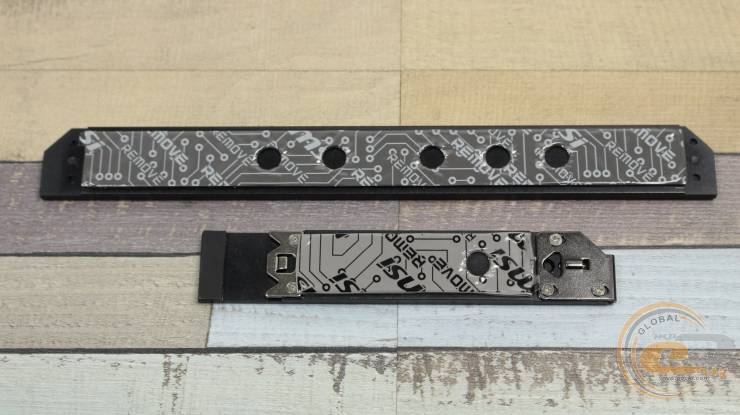

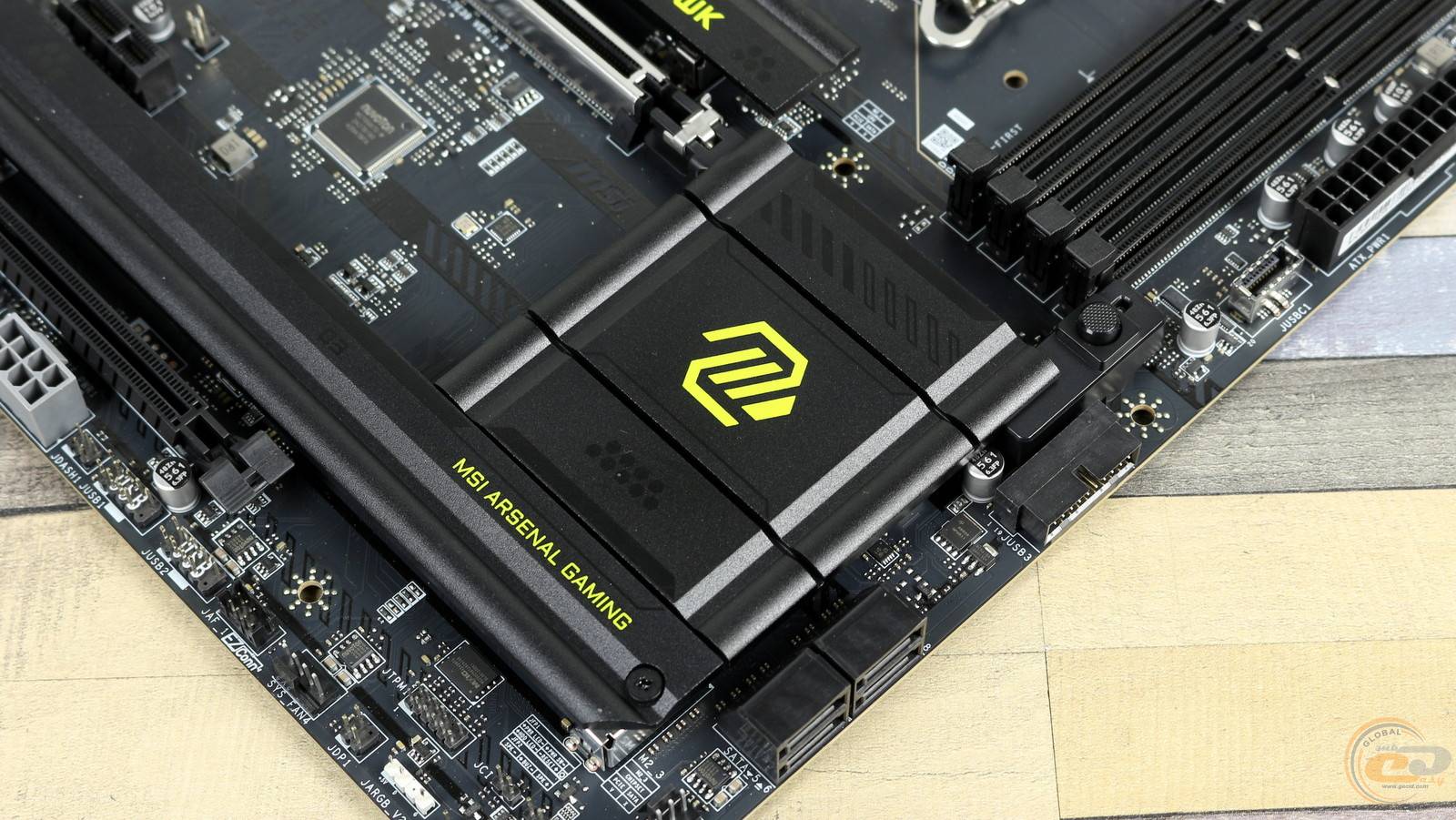

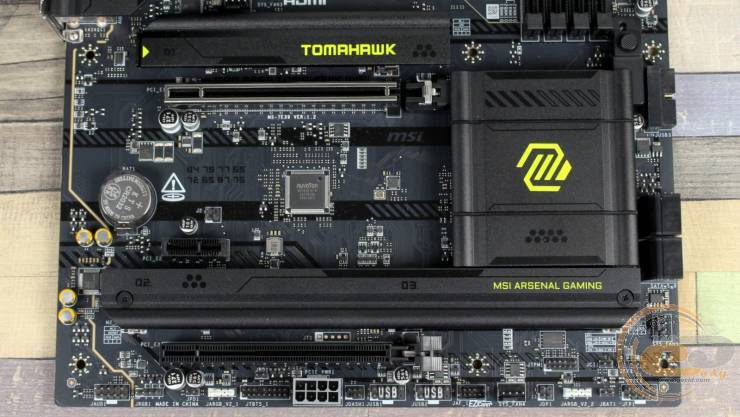

Поруч розташувалися три посадкові місця для SSD формату M.2 Socket 3, які обладнані парою радіаторів із термопрокладками.

Верхній слот, розташований над PCI Express 5.0 x16, призначений для накопичувачів форм-фактора M.2260 або 2280. Завдяки використанню процесорних ліній він єдиний обладнаний високошвидкісним інтерфейсом PCIe 5.0 x4. До того ж його радіатор має фіксатор EZ M.2 CLIP II. Тож процес демонтажу і встановлення охолоджувача не потребує використання жодних інструментів.

А над нижнім PCI Express 4.0 x16 розташувалися ще два слоти M.2 стандарту PCIe 4.0 x4. Лівий призначений для носіїв формату M.2 2260 / 2280 / 22110, тоді як правий — для M.2 2242 / 2260 / 2280. От тільки при встановлення у перший із них максимально довгого SSD, в сусідній слот можна буде помістити хіба що більш компактні рішення M.2 2242 або 2260.

Для зручності монтажу всі три роз’єми M.2 підтримують безгвинтову фіксацію накопичувачів, а комплектний ключ дозволить переставити кріплення відповідно до довжин SSD.

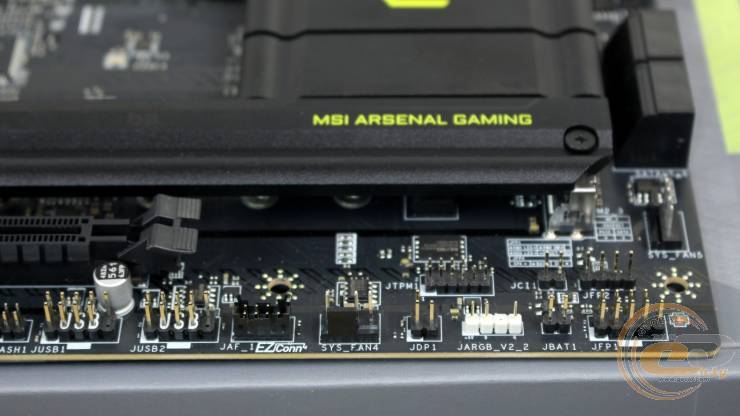

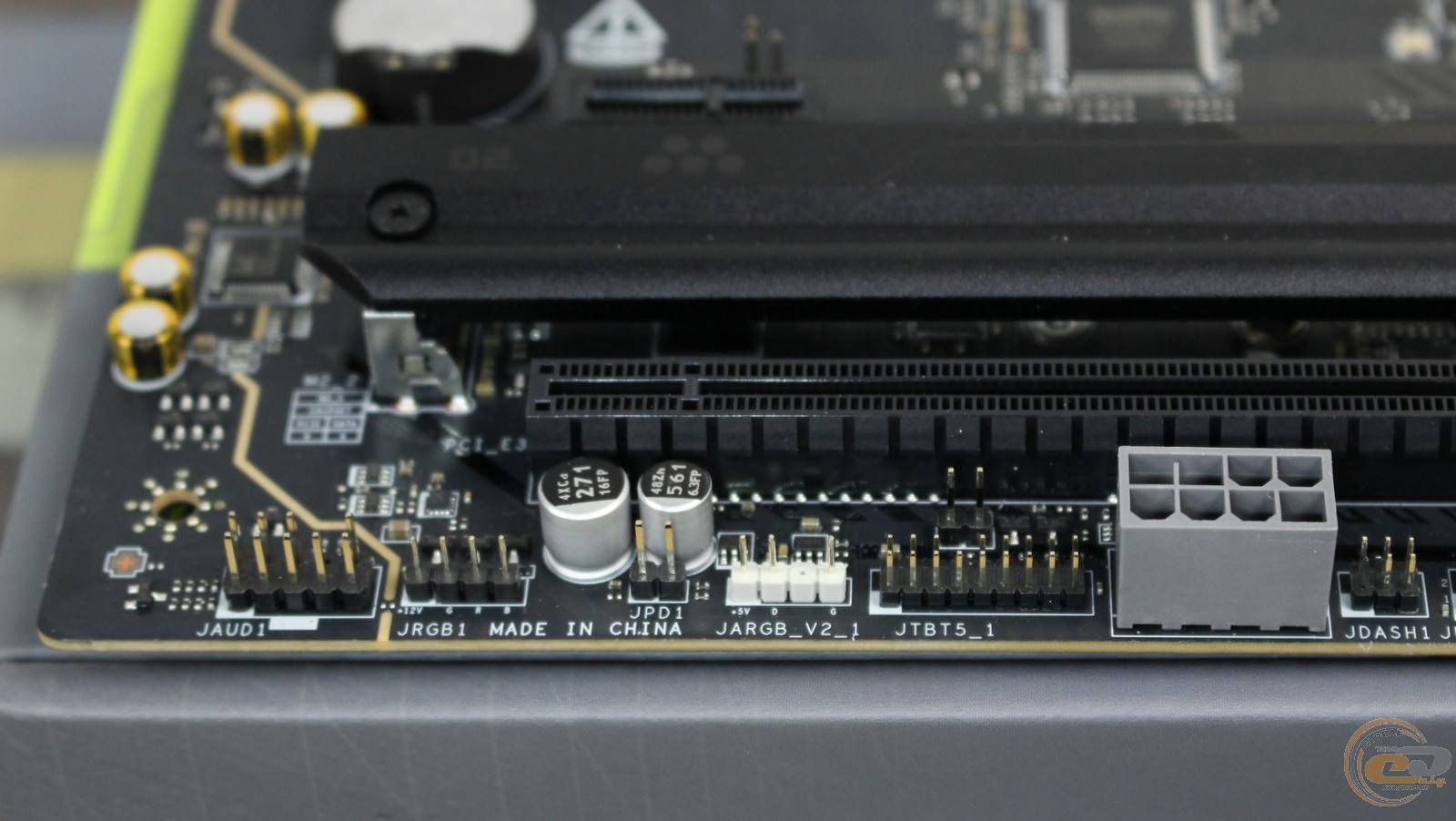

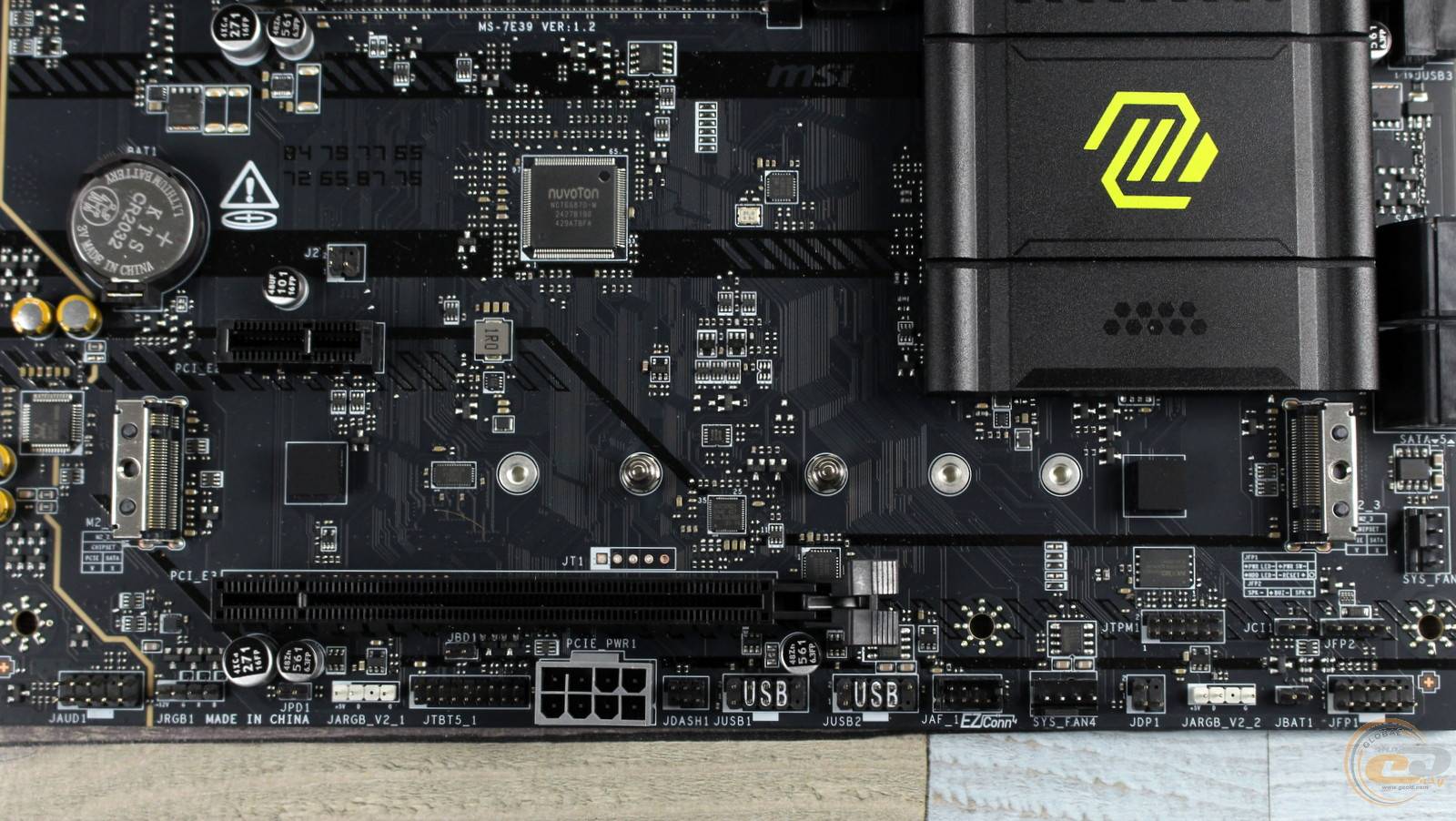

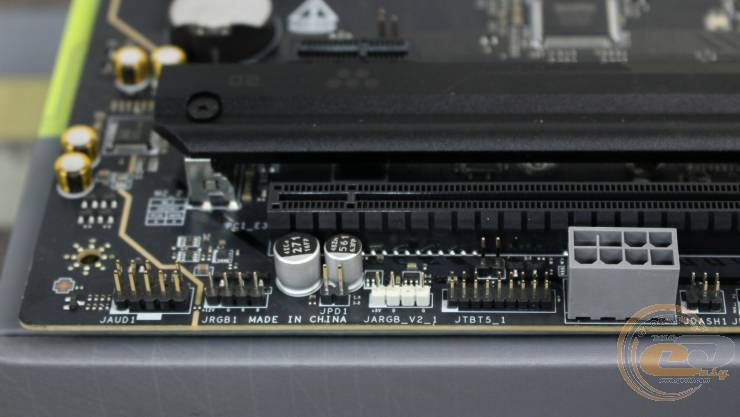

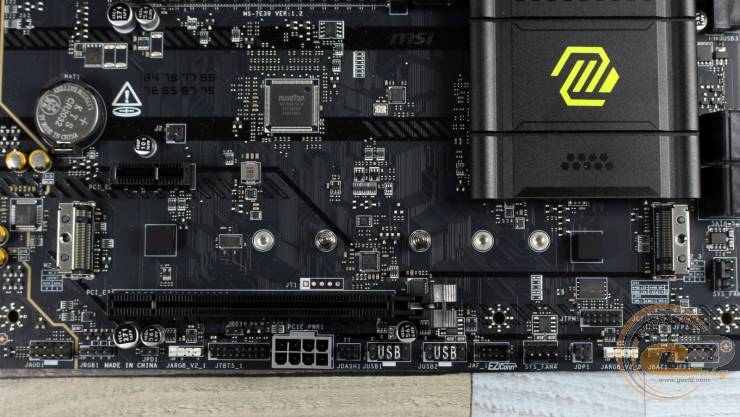

І нарешті опускаємося до самого низу плати. Тут розташовані: колодка фронтальних аудіопортів, колодка під’єднання LED-стрічки та одразу дві для реалізації ARGB-підсвітки, колодка Thunderbolt 5, 8-контактний роз’єм живлення PCIe, колодка для підключення модуля контролера налаштування,...

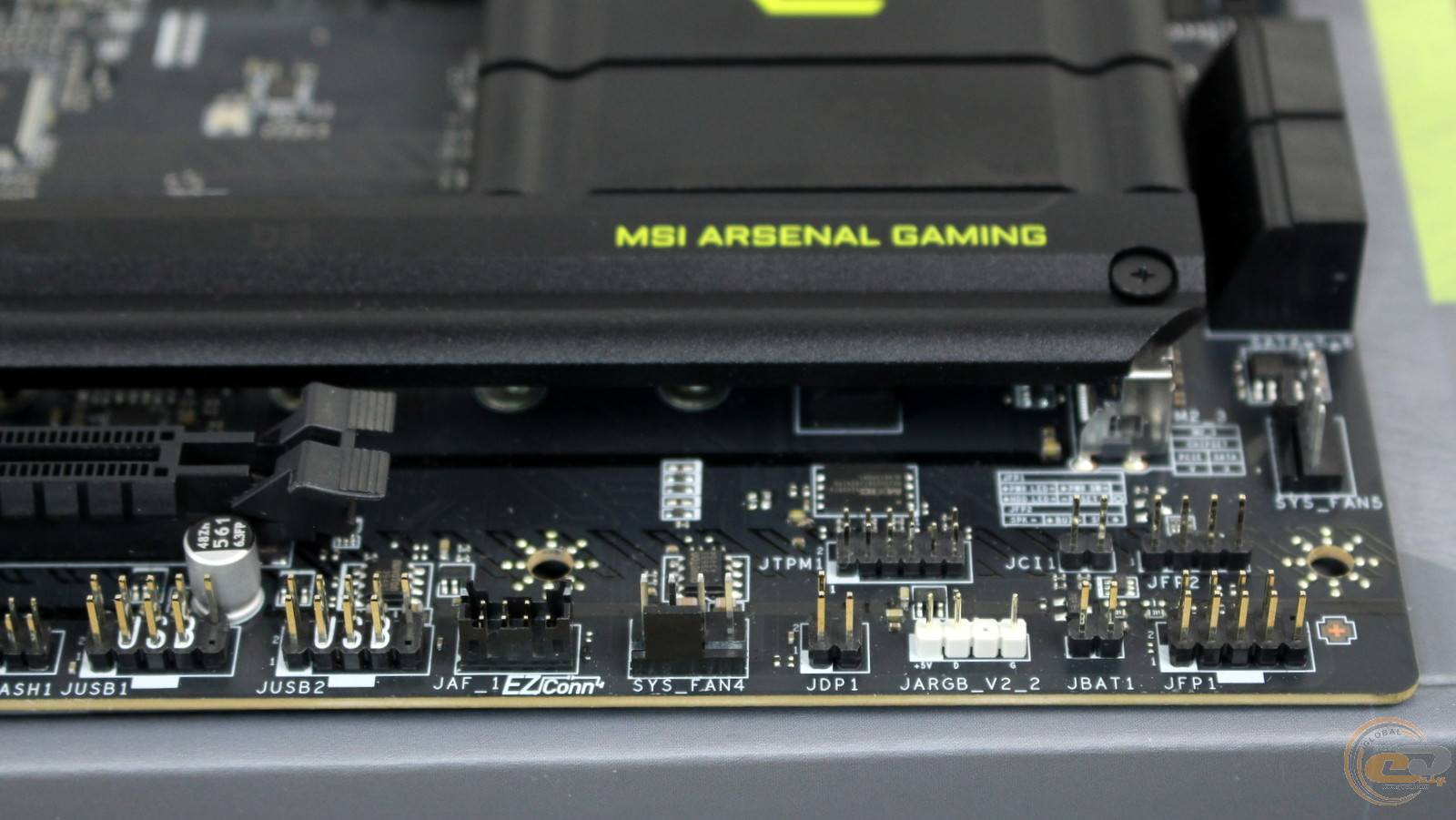

...дві колодки USB 2.0 для чотирьох відповідних портів, роз’єм для вентилятора, колодки сигналізування про вторгнення у корпус, скидання налаштувань CMOS, підключення системного динаміка та елементів фронтальної панелі.

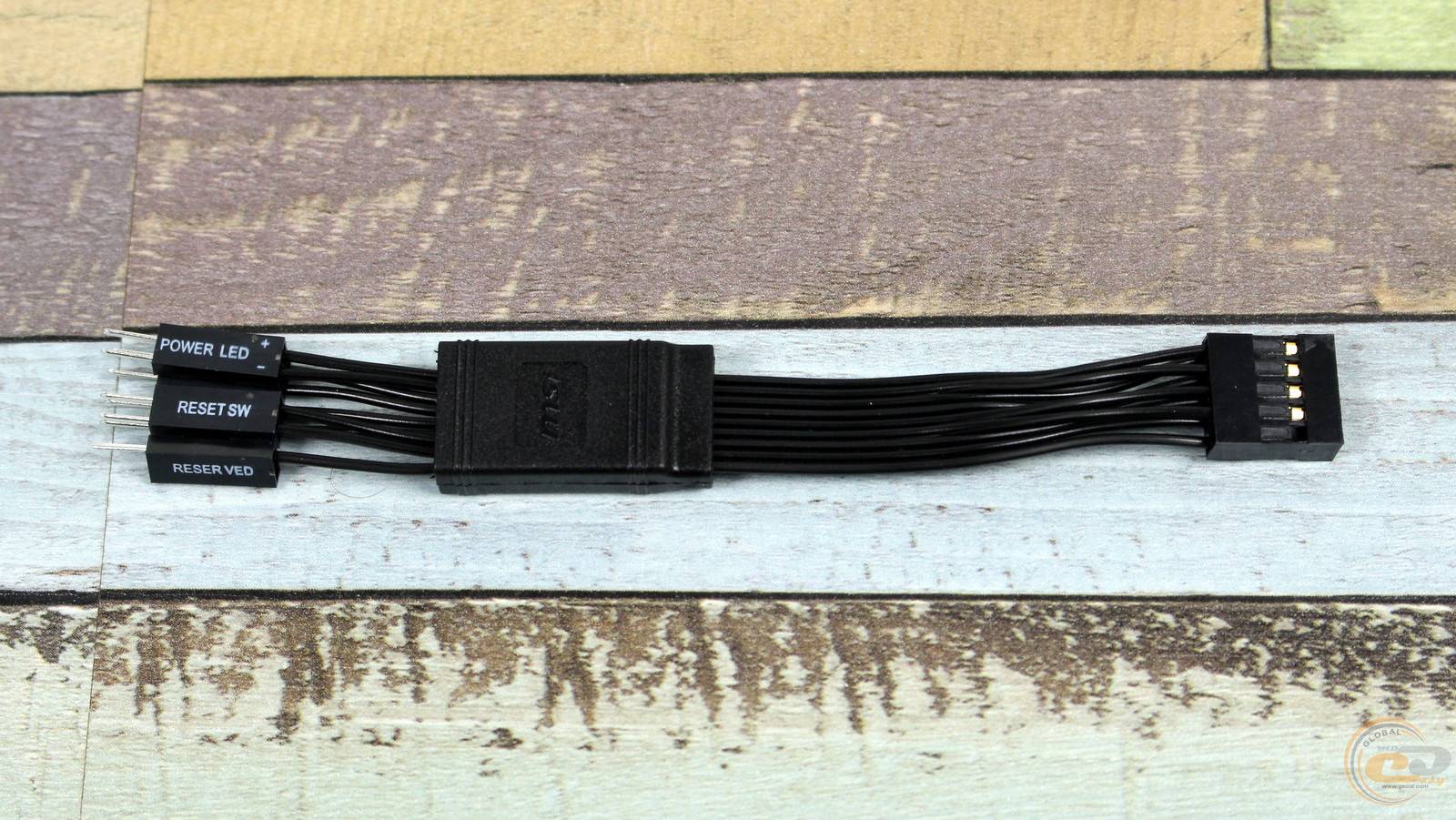

Нагадаємо, в останню можна встановити комплектний кабель EZ Front Panel Cable, який дозволить зручно під’єднати кнопки та індикатори передньої панелі.

Ще одна корисна деталь - колодка JAF_1, що призначена для встановлення іншого комплектного кабелю, який дозволяє одночасно під’єднати до плати вентилятор та його RGB-підсвітку.

Усього на платі наявні п’ять колодок для організації підсвітки і сім роз’ємів для під’єднання вентиляторів та помпи з підтримкою ШІМ-регулювання швидкості обертання.

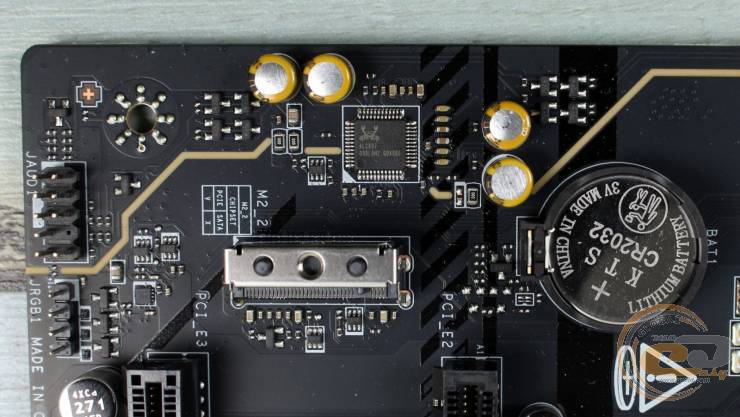

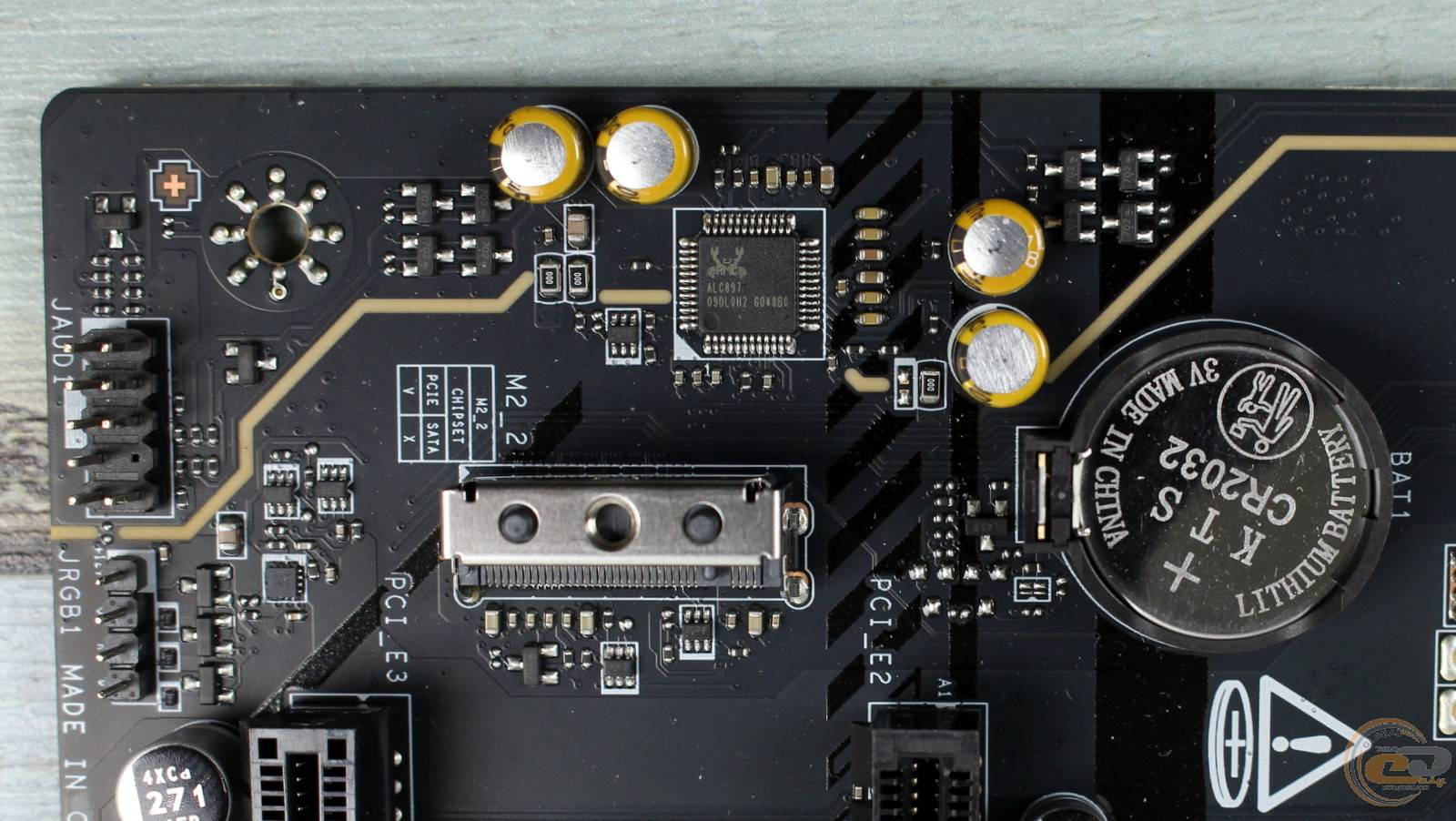

В свою чергу у звуковому тракті наявні чотири аудіоконденсатори та 7.1-канальний аудіокодек Realtek ALC897, а сам він екранований для уникнення завад. Поряд розташована батарейка CMOS, яку можна легко замінити за потреби.

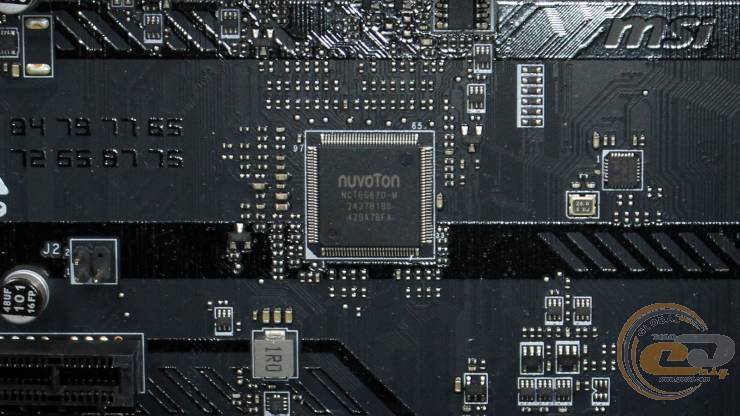

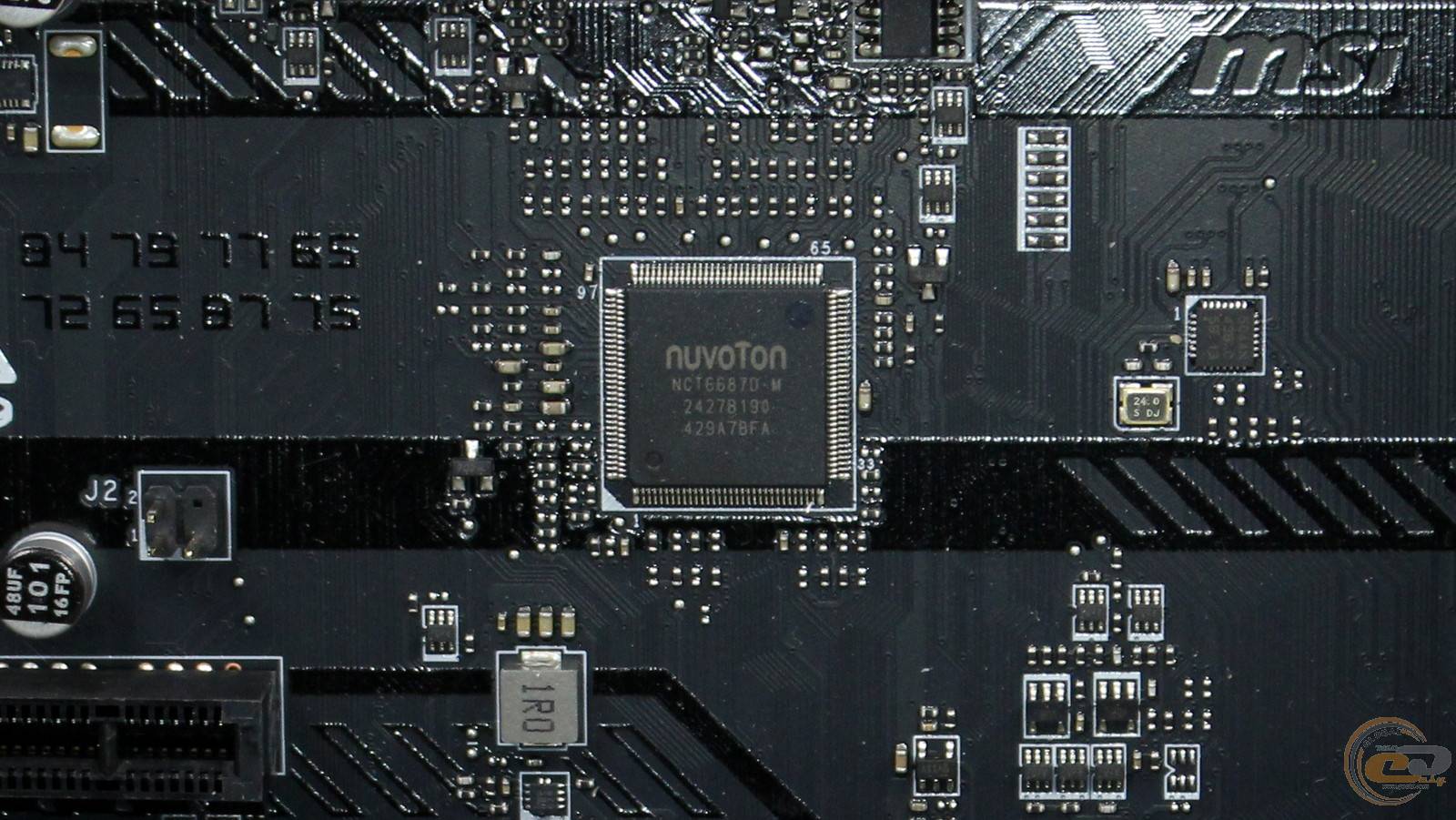

Мультиконтролером виступає чип NUVOTON NCT6687D-M, що ми вже зустрічали раніше у моделях із топовими Z-чипсетами.

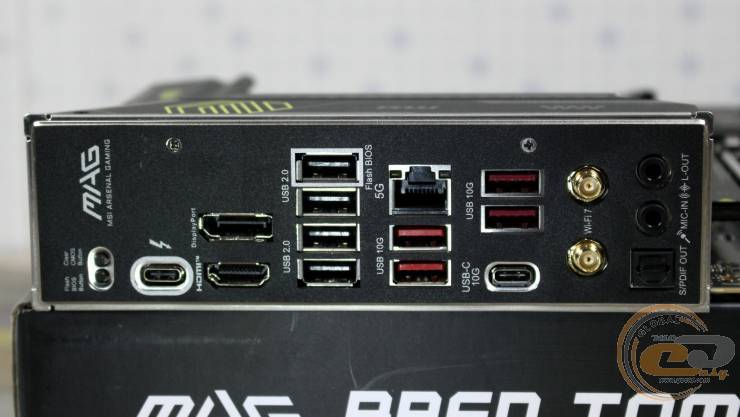

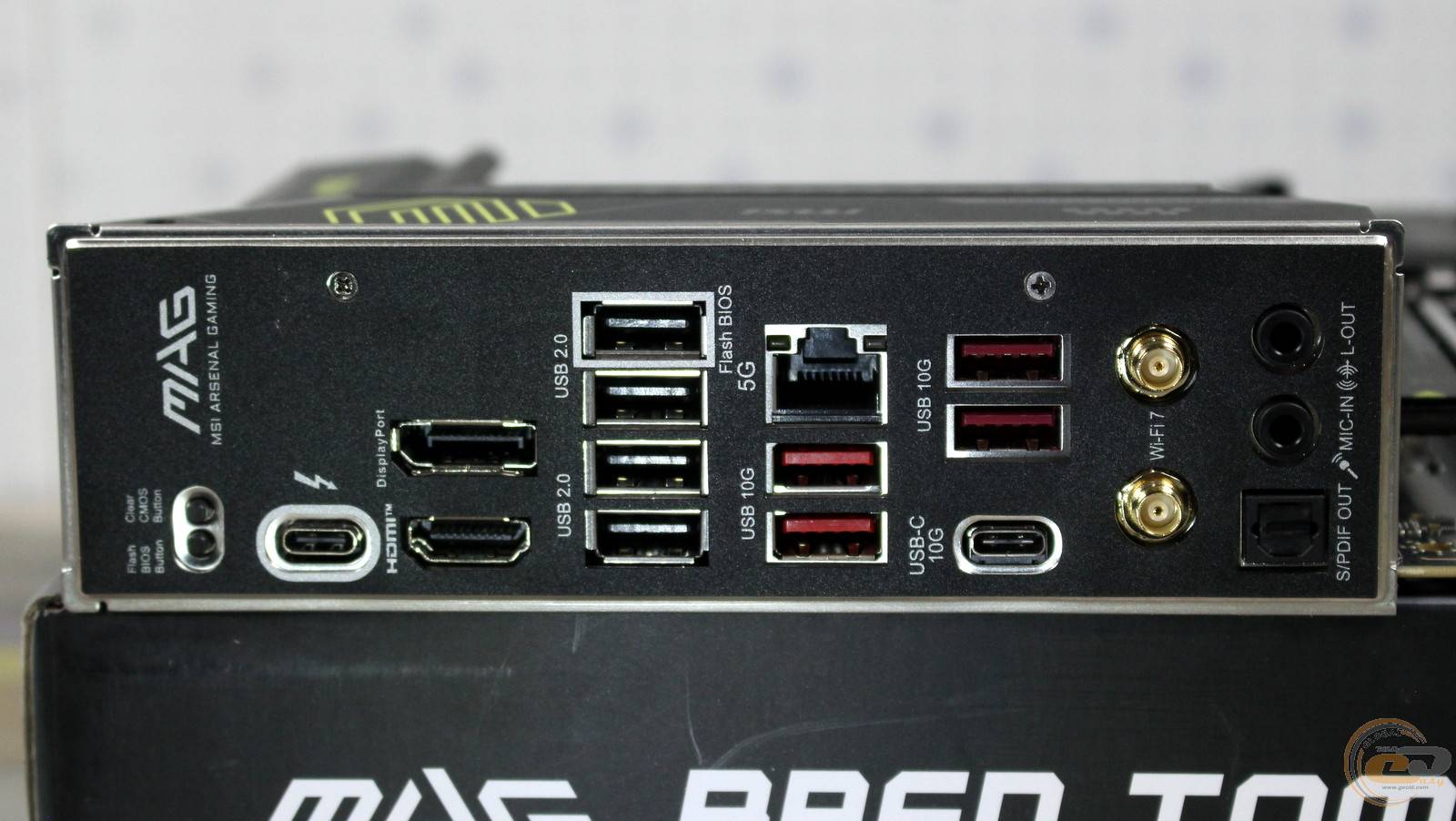

Інтерфейсна панель MSI MAG B860 TOMAHAWK WIFI може похвалитися розмаїттям портів та елементів:

• 1 x кнопка оновлення BIOS
• 1 x кнопка скидання CMOS
• 1 х HDMI
• 1 х DisplayPort
• 1 x Thunderbolt 4
• 1 х USB 3.2 Gen 2 (10 Гбіт/с) Type-C
• 4 х USB 3.2 Gen 2 (10 Гбіт/с) Type-A
• 4 х USB 2.0 Type-A
• 1 x RJ45 (5 Гбіт/с)
• 2 х конектори антен Wi-Fi
• 1 x оптичний S/PDIF аудіовихід
• 2 x 3,5-мм аудіопорти

Цифрові відеовиходи HDMI та DisplayPort, а також Thunderbolt 4 із відповідною функцією дозволять скористатися можливостями потужного інтегрованого відеоядра процесорів Intel Core Ultra без літери “F”. Поруч розміщені кнопки оновлення BIOS і скидання налаштувань CMOS, а в самому низу є три роз’єми під’єднання аналогових і цифрових аудіопристроїв. Крім того, в наявності цілих дев’ять USB-портів.

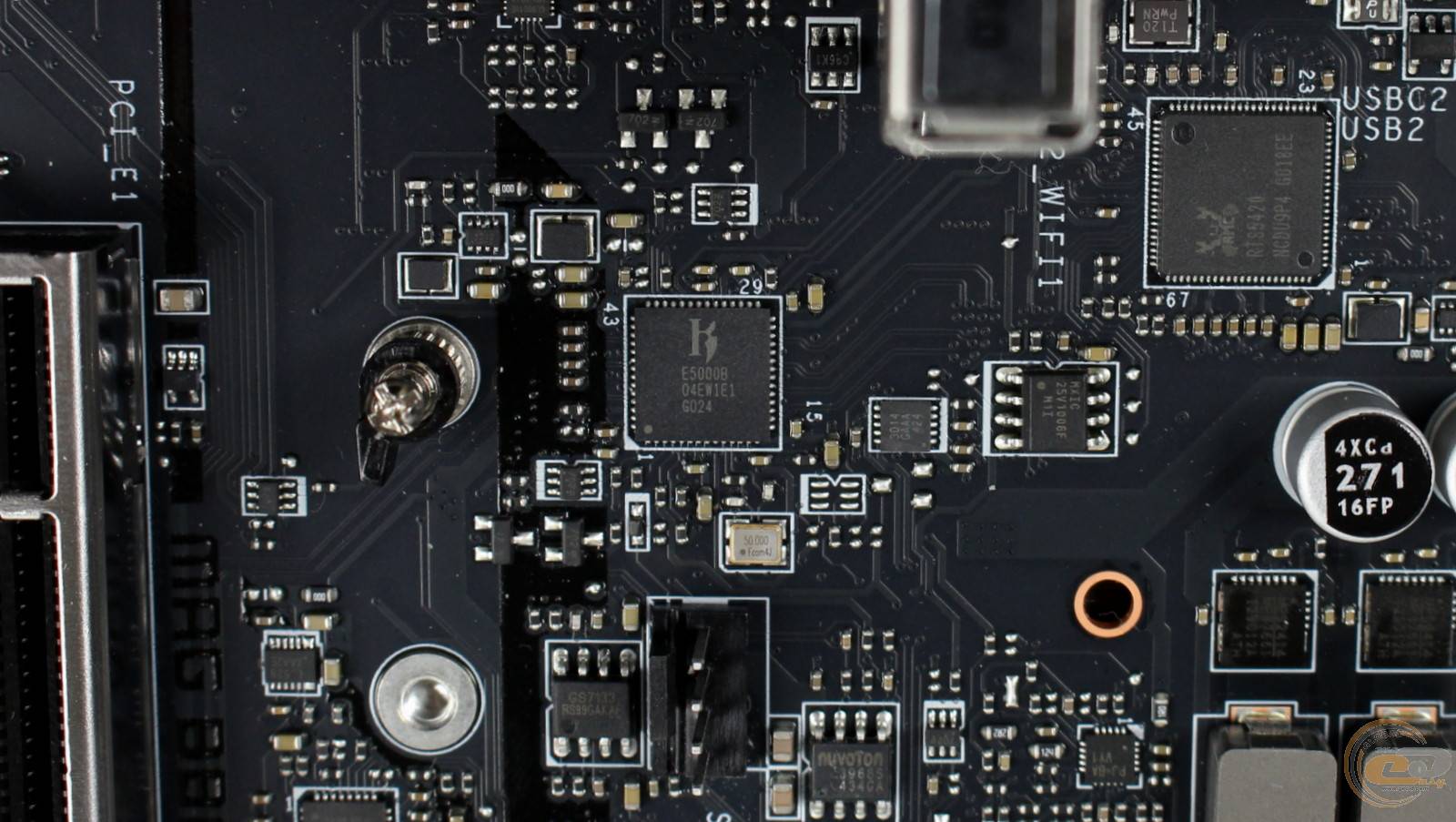

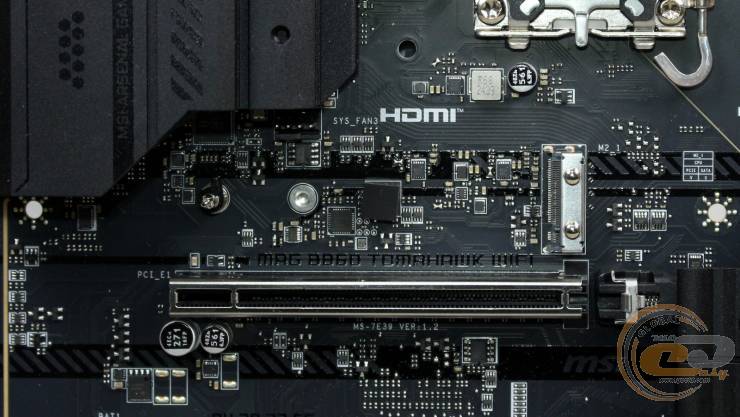

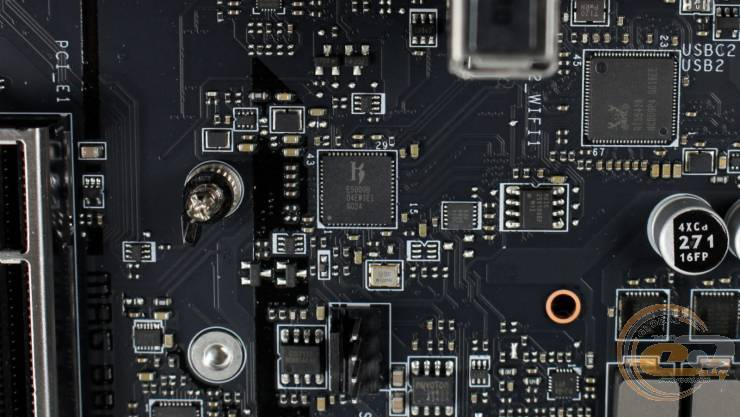

Біля слота PCIe 5.0 x16 видно ще один роз’єм для вентиляторна, а також мережевий контролер Intel Killer E5000, який забезпечує функціонування LAN-порту зі швидкістю до 5 Гбіт/с.

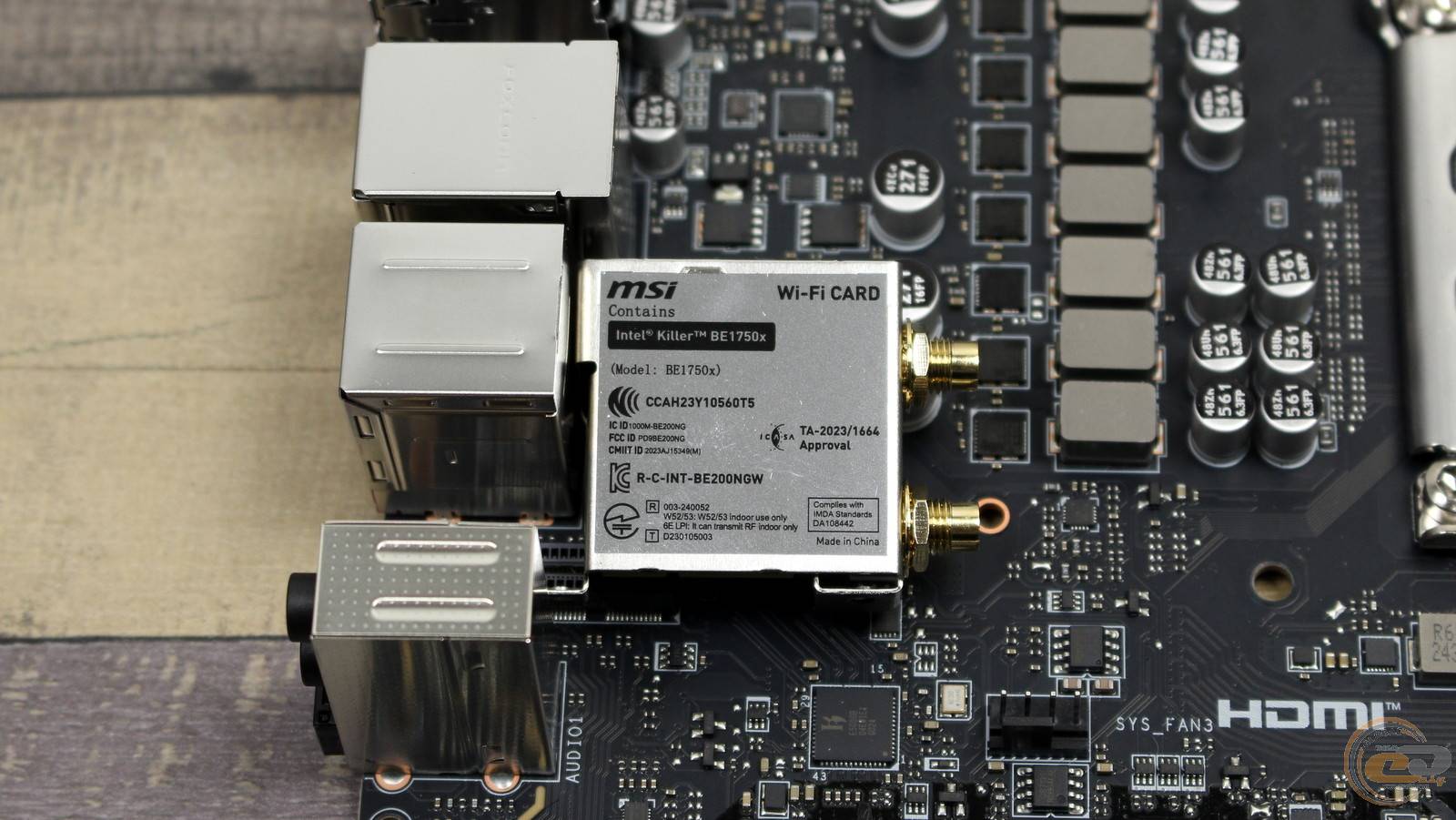

А під кожухом інтерфейсної панелі розмістилася PCIe-плата Intel Killer BE1750x, яка привнесла сюди підтримку тридіапазонного Wi-Fi 7 та Bluetooth 5.4.

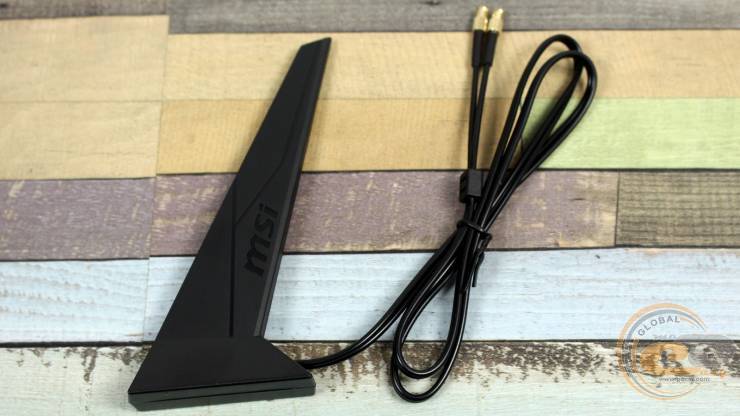

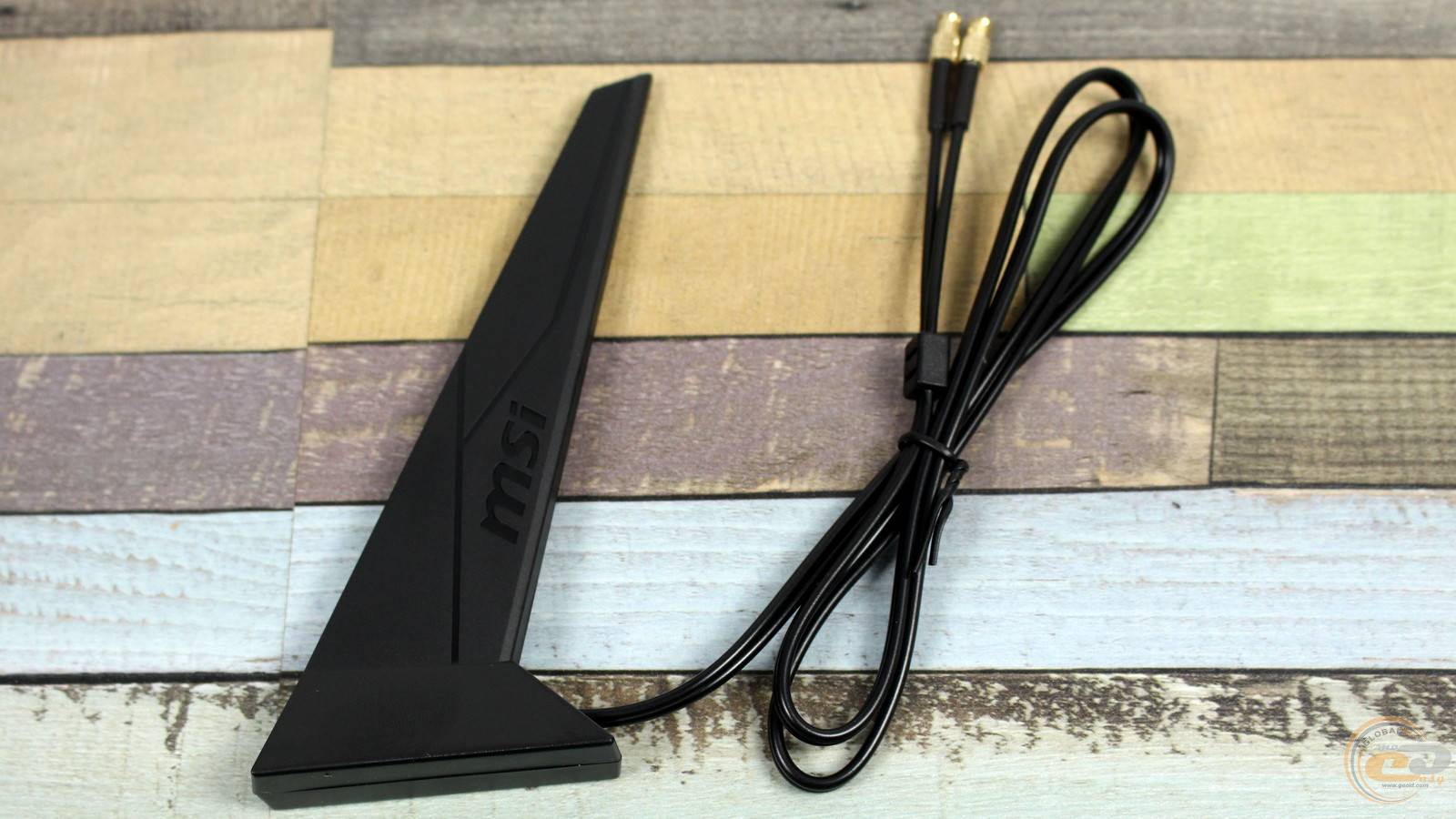

До неї під’єднується виносна антена з магнітним кріпленням, яку можна розташувати у зоні найкращого прийому сигналу від роутера.

UEFI BIOS

Тестована плата MSI MAG B860 TOMAHAWK WIFI використовує сучасний завантажувач MSI Click BIOS X на основі графічного інтерфейсу UEFI. Традиційно можна обрати один із двох режимів роботи: «EZ Mode», в якому налаштування згруповані на одному екрані, або «Advanced Mode» із сортуванням за відповідними вкладками. Базовий моніторинг роботи системи доступний на правій бічній панелі, яка відображається у всіх розділах.

А оскільки перед нами плата з чипсетом AMD B860, то тут немає пунктів, які дозволяють збільшити множник процесора або частоту BCLK. Втім, деякі можливості для оптимізації CPU все ж присутні.

Частоти процесора та пам’яті

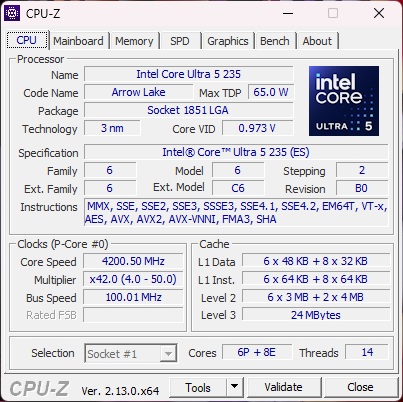

Для подальшого тестування та перевірки можливостей материнської плати MSI MAG B860 TOMAHAWK WIFI використовувалося таке обладнання:

При навантаженні 14-ядерного Intel Core Ultra 5 235 стрес-тестом утиліти CPU-Z, продуктивні ядра тримали стабільні 4,2 ГГц при напрузі 0,973 В.

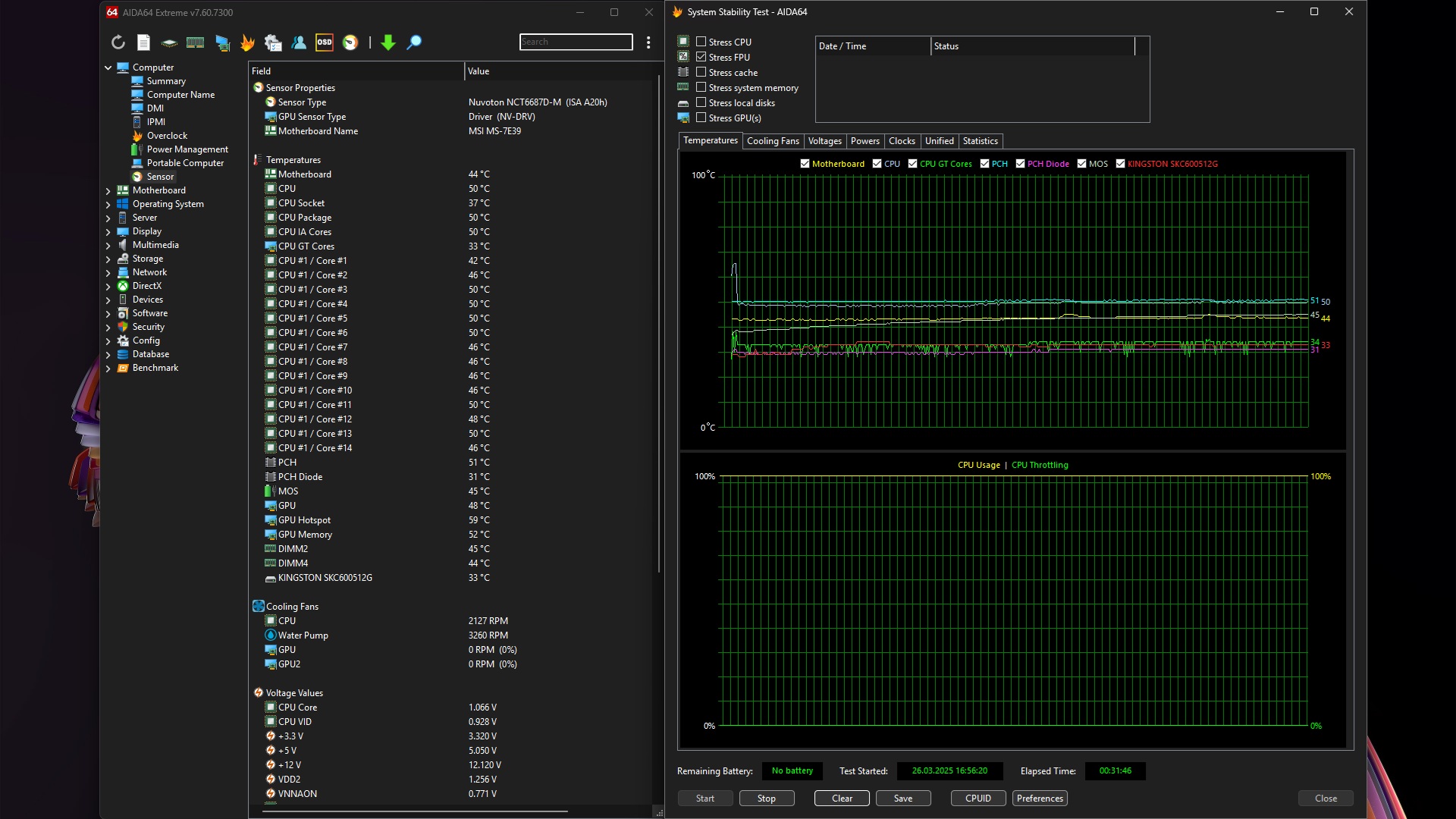

А у більш вимогливому 20-хвилинному FPU Stress test в AIDA64 частота ядер дещо просіла — до 3,9 ГГц за напруги 0,928 В.

Результати його тестування є на скріншотах вище.

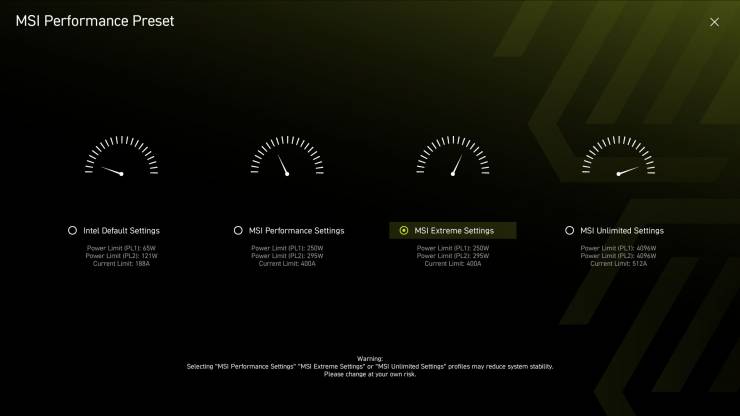

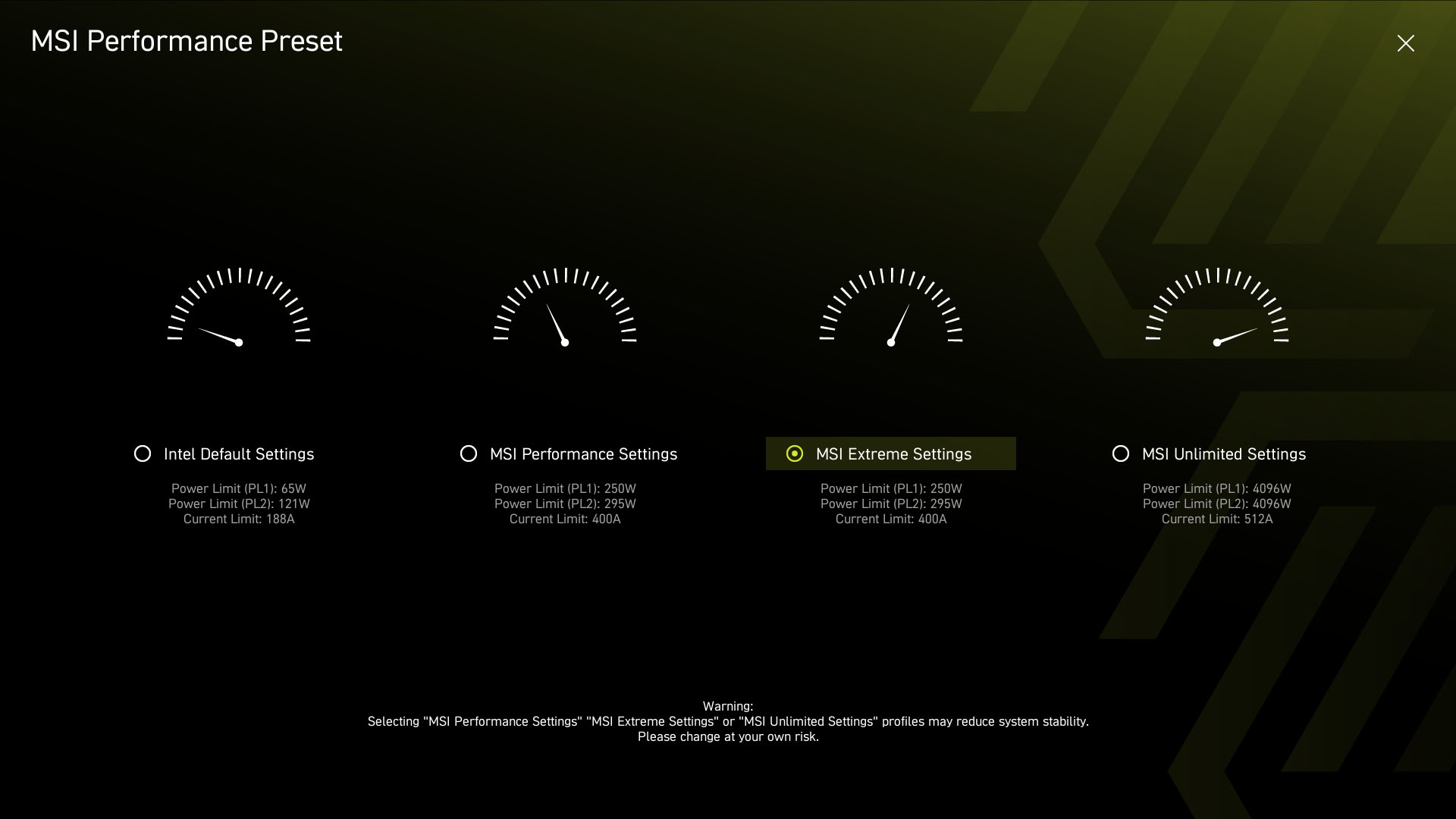

Ну а тепер про оптимізацію “каменя”. Для цієї цілі в BIOS у розділі MSI Performance Preset ми обрали режим MSI Extreme Settings. Він у свою чергу збільшив ліміт потужності PL1 з 65 до 250 Вт, PL2 зі 121 до 295 Вт, а струму — зі 188 до 400 А.

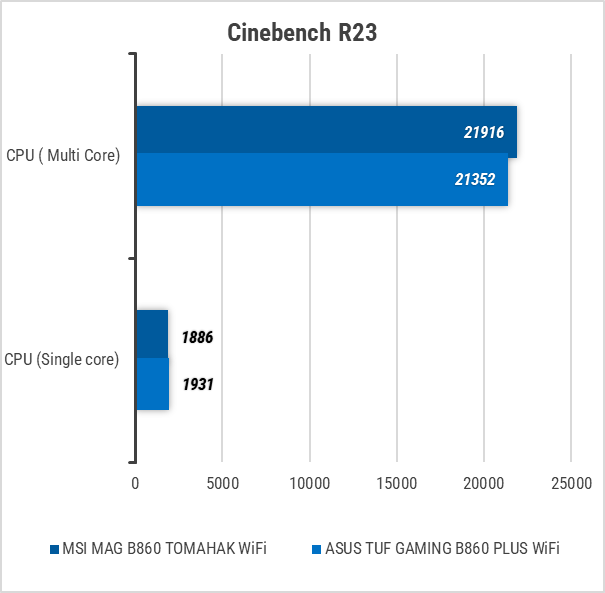

В результаті при стрес-тесті CPU-Z частота P-ядер підросла до 4,8 ГГц. У багатопотокових тестах це додало всього лиш 1-2% продуктивності, а в однопотокових різниця склала 1-9%.

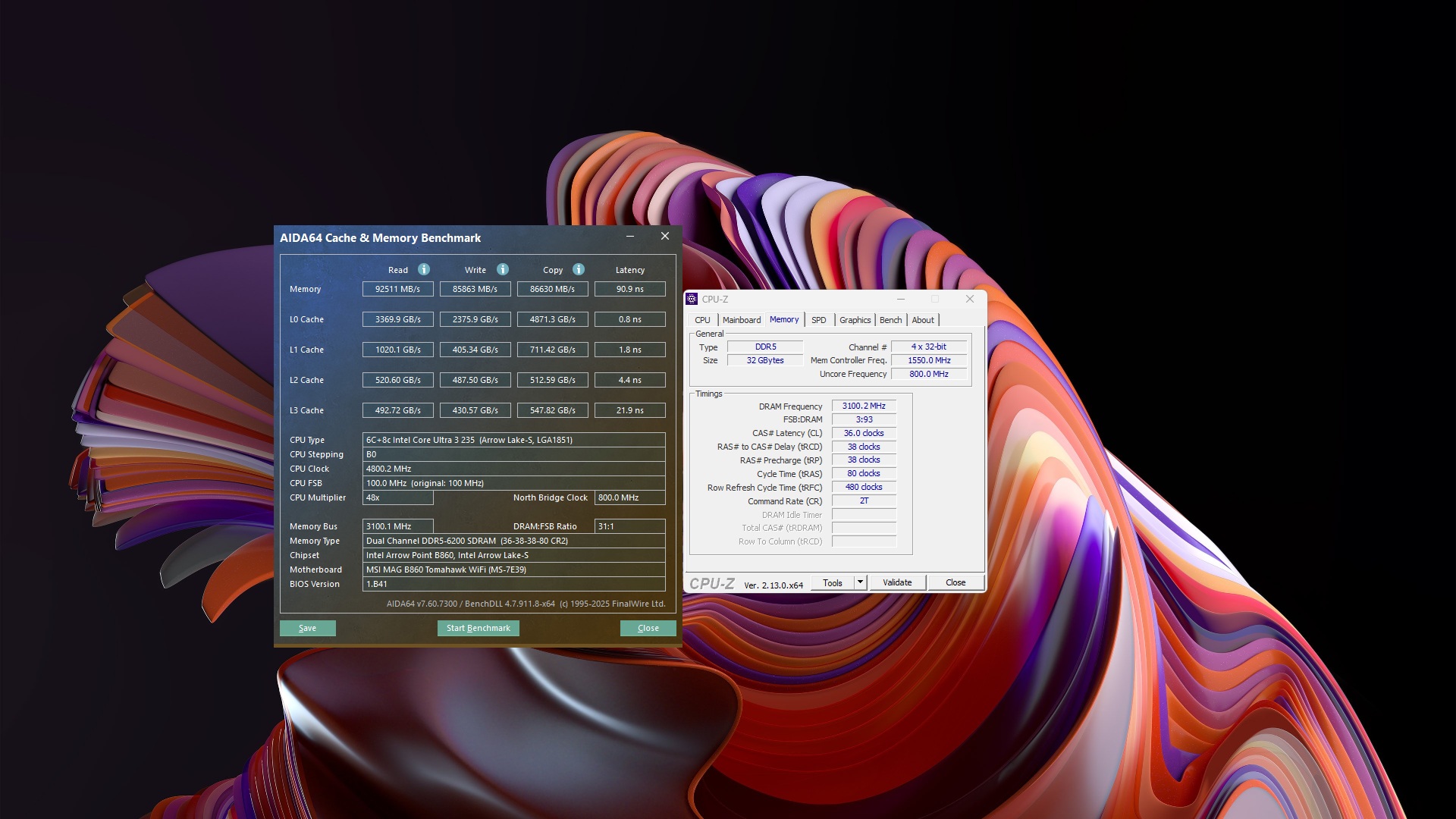

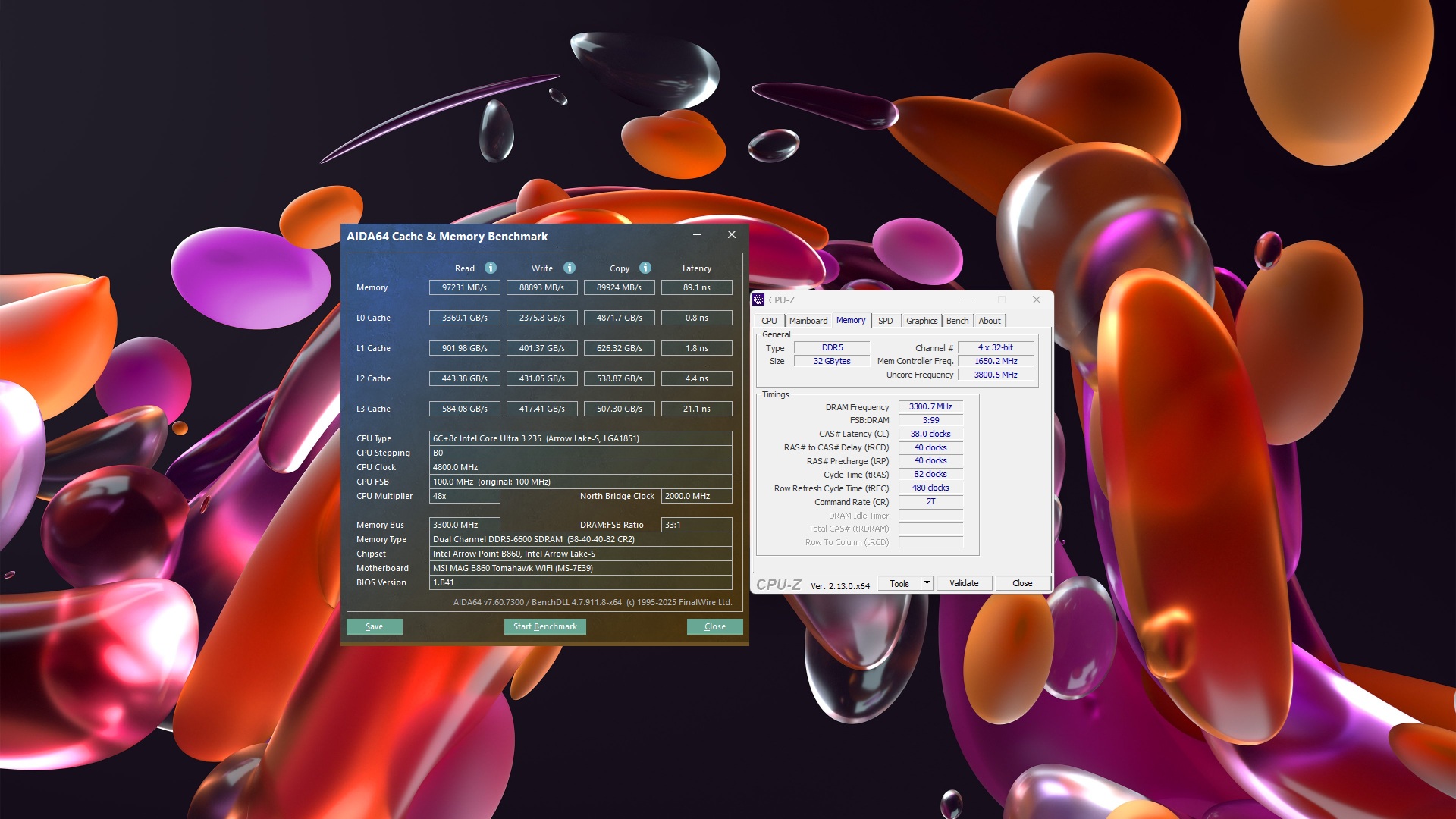

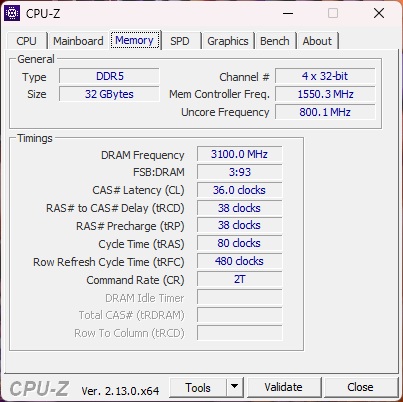

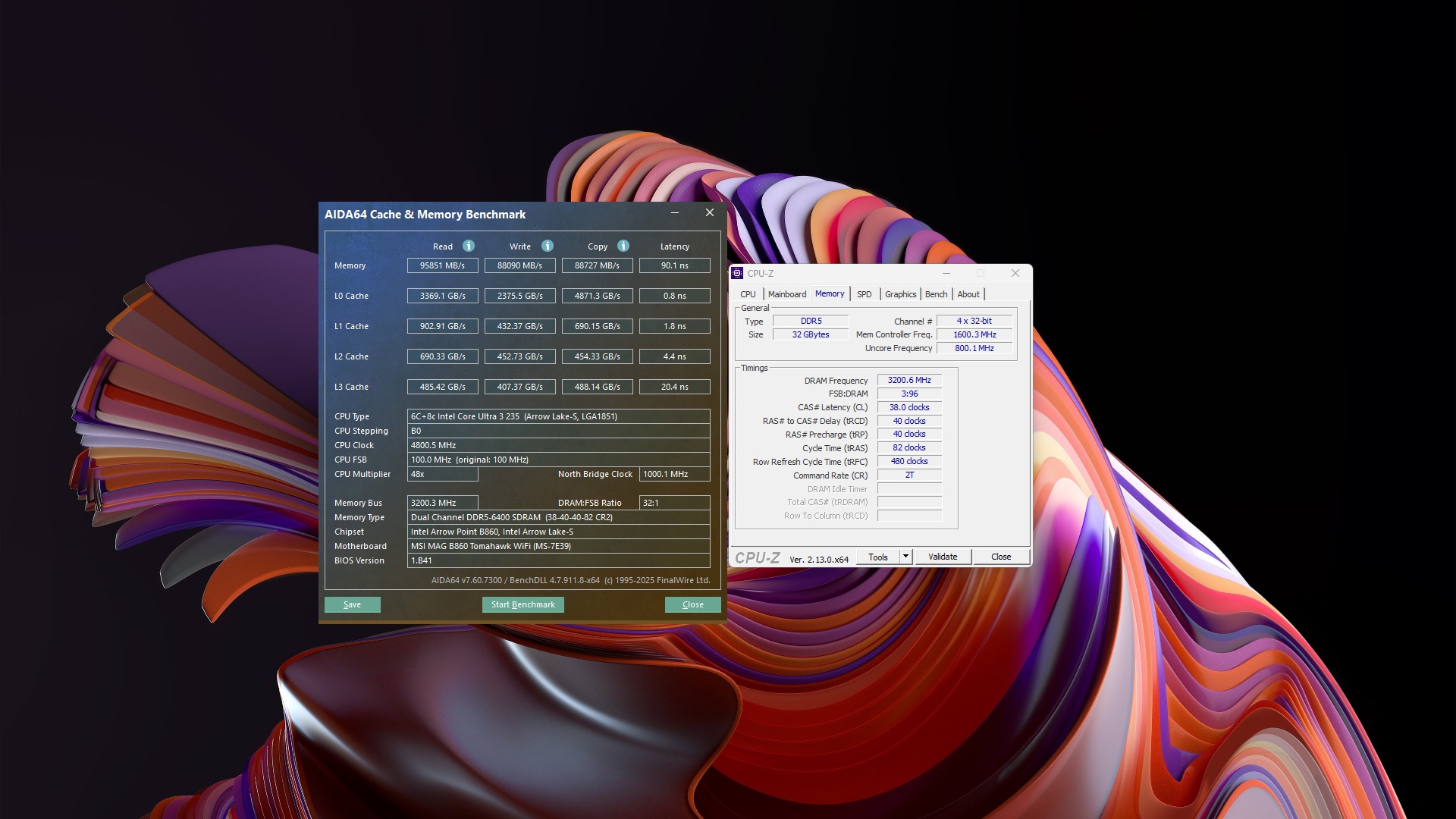

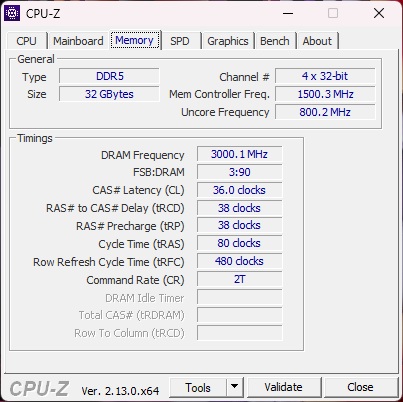

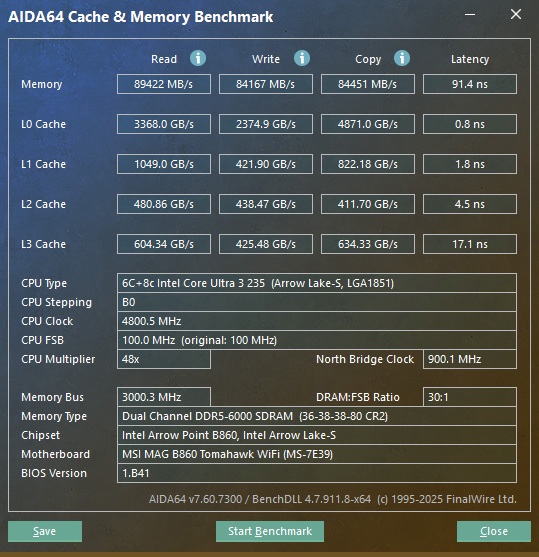

Набір із пари 16-ГБ модулів оперативної пам'яті DDR5-6000 Kingston FURY Beast Black (KF560C40BBAK2-32) під час тестування запустився на частоті XMP-профіля DDR5-6000 МТ/с.

Без зміни таймінгів і напруги швидкодію пам’яті вдалося підвищити до DDR5-6200 МТ/с, що дало бонус продуктивності у 2-3%.

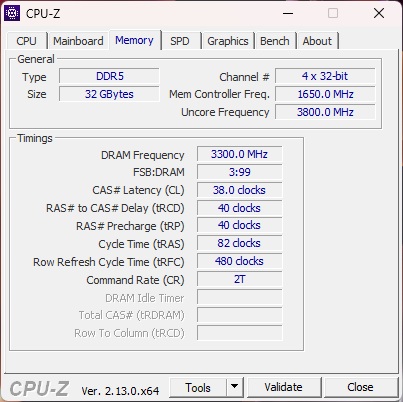

Після підвищення кожного із таймінгів на 2 до 38-40-40-82 і напруги до 1,38 В (+0,03 В) модулі запрацювали при DDR5-6400. Це дало приріст їх швидкості уже на 5-7% при навіть трішки меншій латентності.

На цей раз уже не чіпаючи таймінги, ми перейшли до DDR5-6600, завдяки чому була отримана уже 6-9% перевага.

Тестування

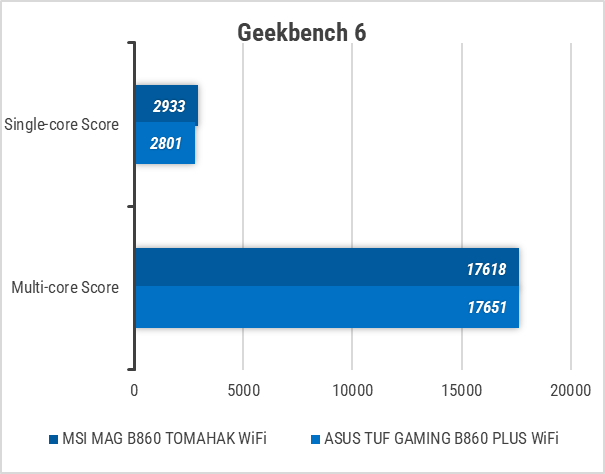

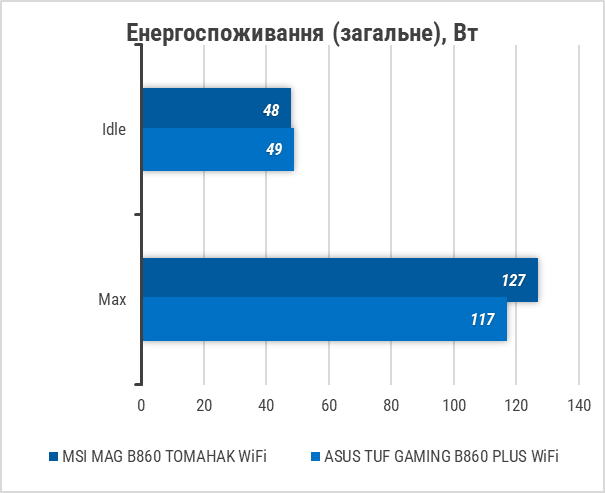

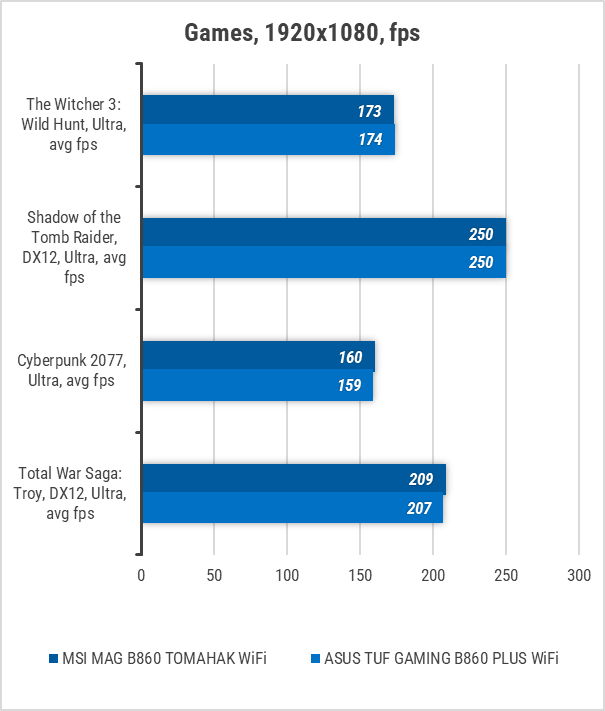

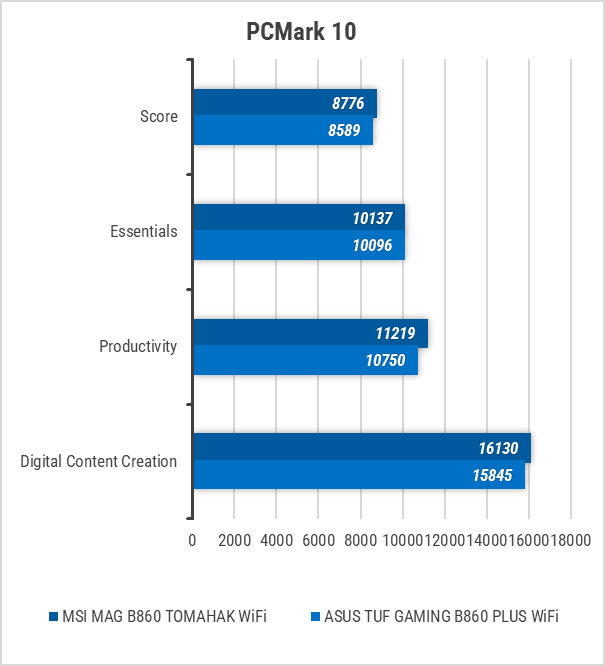

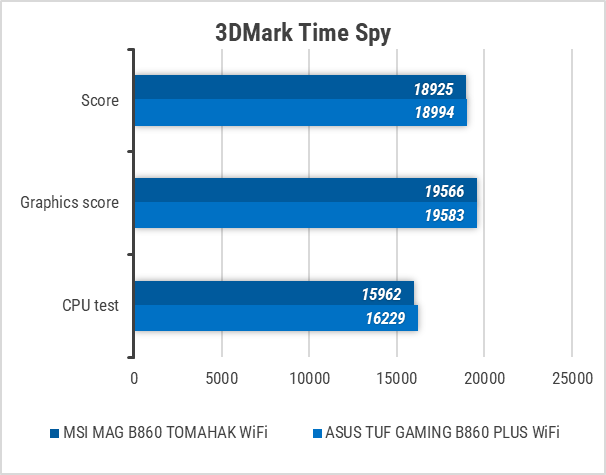

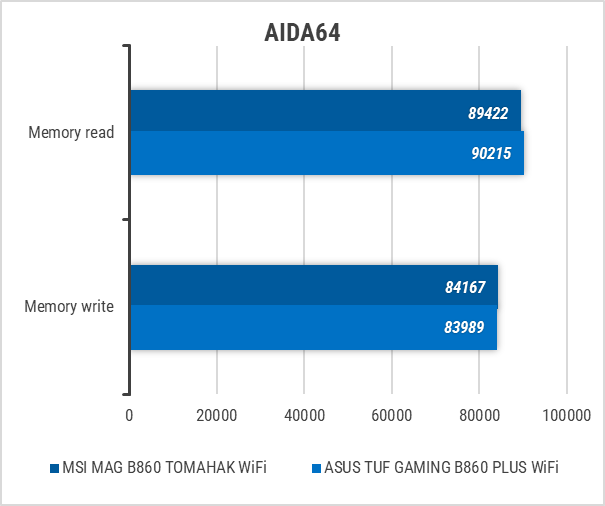

До стабільності роботи плати MSI MAG B860 TOMAHAWK WIFI немає жодних питань — вона без жодних труднощів пройшла усі тести.

Тестування звукового тракту на основі кодека Realtek ALC897

Звіт про тестування в RightMark Audio Analyzer:

Режим роботи 16-bit, 44,1 kHz

Параметр	Значення	Оцінка
Нерівномірність АЧХ (у діапазоні 40 Гц – 15 кГц), дБ	+0.00, -0.02	Відмінно
Рівень шуму, дБ(А)	-88.8	Добре
Динамічний діапазон, дБ(А)	87.6	Добре
Гармонійні викривлення, %	0.0010	Відмінно
Інтермодуляційне викривлення + шум, %	0.011	Дуже добре
Взаємопроникнення каналів, дБ	-85.7	Відмінно
Інтермодуляції на 10 кГц, %	0.0096	Дуже добре
Загальна оцінка		Дуже добре

Режим роботи 24-bit, 96 kHz

Параметр	Значення	Оцінка
Нерівномірність АЧХ (у діапазоні 40 Гц – 15 кГц), дБ	+0.00, -0.02	Відмінно
Рівень шуму, дБ(А)	-90.1	Дуже добре
Динамічний діапазон, дБ(А)	88.6	Добре
Гармонійні викривлення, %	0.0011	Відмінно
Інтермодуляційне викривлення + шум, %	0.0096	Дуже добре
Взаємопроникнення каналів, дБ	-84.9	Дуже добре
Інтермодуляції на 10 кГц, %	0.0083	Дуже добре
Загальна оцінка		Дуже добре

Аудіокодек Realtek ALC897 демонструє дуже хороші результати, а якість вихідного звуку буде цілком достатньою для задоволення потреб абсолютної більшості користувачів.

Підсумок

Поява плат із чипсетом Intel B860 дозволяє створювати помітно доступніші системи на основі свіженьких Intel Core Ultra при збереженні досить широкого набору функціональних можливостей.

Так, материнська плата MSI MAG B860 TOMAHAWK WIFI дозволяє зекономити майже ₴3000 або $75 порівняно з аналогічним рішенням на топовому Intel Z890. При цьому вона отримала підтримку трьох M.2-накопичувачів замість чотирьох, дещо доступніший аудіокодек, меншу кількість фаз живлення та слот PCIe 4.0 x1 замість x4. На додачу вона позбулася можливостей розгону процесора шляхом збільшення множника та частоти BCLK, а також одного із двох портів Thunderbolt 4 на тильній панелі. Втім, враховуючи різницю в ціні, для більшості користувачів такі компроміси будуть несуттєвими.

У той же час на місці габаритні радіатори в зоні VRM, які запросто впораються навіть із Core Ultra 9 285K, підтримка стандарту PCIe 5.0 для відеокарти та верхнього SSD, дуже багатий набір внутрішніх та зовнішніх портів, Wi-Fi 7 у трьох частотних діапазонах з виносною антеною та 5-гігабітний LAN. А можливості BIOS дозволяють оптимізувати роботу процесора шляхом збільшення лімітів за потужністю та струмом. До того ж в комплекті є кілька корисних кабелів та ключ для максимального спрощення процесу збірки системи.

Втім, MSI MAG B860 TOMAHAWK WIFI із цінником ₴11700 або $275 все ще не назвеш доступним рішенням. Тим паче, що навіть у самому модельному ряду MSI можна знайти пристрої на базі топового набору логіки Z890 за більш скромні ₴250, не кажучи вже про плати на основі більш доступного чипсету.

Переваги:

• 12 (60 А) + 1 + 1 + 1-фазна підсистема живлення процесора і якісна елементна база;
• ефективна система охолодження;
• можливості для оптимізації процесора та розгону пам’яті;
• підсилений слот для відеокарти з підтримкою шини PCI Express 5.0 та механізмом швидкого витягнення;
• можливість встановлення до 256 ГБ ОЗП з частотою до 9200+ МГц;
• підтримка трьох слотів M.2 Socket 3, в тому числі одного PCIe 5.0;
• 5-гігабітний LAN-контролер від Intel;
• модуль бездротових інтерфейсів Wi-Fi 7 і Bluetooth 5.4 від Intel;
• можливість оновлення BIOS за допомогою кнопки «BIOS FlashBack» на інтерфейсній панелі;
• п’ять колодок для реалізації підсвітки;
• сім конекторів для під’єднання вентиляторів та РСО;
• якісна аудіопідсистема;
• широкий набір портів на інтерфейсній панелі;
• приємний дизайн.

Недоліки:

• все ще висока вартість
