Материнська плата MSI K9N Ultra 2f

05-06-2007

Продовжуючи серію оглядів материнських плат середнього цінового діапазону, ми звернули увагу на бюджетні моделі компанії MSI і пропонований нею на риноку продукт - плату MSI K9N Ultra 2f. Вона дуже гідний претендент на перше місце, у категорії ціна/якість. Самою головною перевагою цього зразка став чіпсет NVIDIA nForce 570 Ultra MCP, що забезпечить підтримку даним продуктом самих останніх технологій, включаючи  процесори AMD Athlon 64 X2 Dual Core і дозволить  користувачу максимально скористатися встановленними на ній комплектуючими.

Технічні характеристики

Виробник

MSI

Модель

K9N Ultra

Чіпсет

NVIDIA nForce 570 Ultra MCP

Південний міст

-

Процесорний роз’єм

Socket AM2

Підтримувані процесори

Support AMD Athlon 64 X2 / Athlo 64 FX / Athlon 64 / Sempron

Системна шина, МГц

HyperTransport підтримка швидкості до 1000 (2000 MT/s)

Пам'ять, що використовується

DDR2 800/667/533

Підтримка пам'яті

4 x 240-контактних DIMM двоканальна архітектура до 8GB

Слоти

розширення

1 x PCI Express x16 роз’єм
3 x PCI Express x1
3 x PCI 2.2

Дискова підсистема

NVIDIA NVIDIA nForce 570 підтримує:
1 x Ultra DMA 133 / 100 / 66/33 (2хIDE)
6 x Serial ATA 3.0Гб/с

Підтримка RAID

nForce 570 NVIDIA  RAID 0, 1, 0+1, 5 і JBOD

Звукова підсистема

Вбудований, реалізований на чіпсеті Realtek ALC883 підтримує 8-канальний звук по Azalia 1.0 специфікації.

Підтримка LAN

NVIDIA nForce 570 вбудований двоканальний 10/100/1000 Fast Ethernet  з зовнішньою реалізацією на Vitesse VSC8601

Інші контролери

-

Живлення

24-контактний ATX роз’єм живлення
4-4- контактний ATX12V роз’єм живлення

Охолодження

Пасивне - радіатор на чіпі

Роз’єми для вентиляторів

1 x CPU
1 x Внутрішньокорпусний
1 х Чіпсет

Зовнішні порти I/O

1 x PS/2 порт підключення клавіатури
1 x PS/2 порт підключення миші
1 x Оптичний S/PDIF порт виходу
1 x Коаксіальний SPDIF порт виходу
2 x LAN (RJ45) порти
4 x USB 2.0/1.1 порти
1 x COM порт
1 x Паралельний порт принтера 8-канальний аудіо

Внутрішні порти I/O

1 х ATX 4-контактний VGA живлення роз’єм
3 x USB 2.0 з'єднань на 6 USB 2.0 портів
1 x FDD
1 x ATA133 роз’єм (на 2 IDE пристрою)
6 x SATA роз’ємів
D-Bracket2 роз’єм
Модуль IrDA інтерфейсу
Front Panel Audio роз’єм
CD аудіо вхід
Роз’єм системної панелі
Кнопка скидання BIOS

BIOS

AMI BIOS 2.59, Pn.

Можливості розгону

Автоматичний.
Зміна частоти: FSB, шини HT, CPU, DDR, PCI-E
Зміни напруги живлення: на шині CPU, CPU, DDR

Фірмові технології

- Core Cell
- MSI DOT Express

Комплектація (важливе)

1 x UltraDMA 133/100/66 кабель
1 x FDD кабель
1 x SATA кабелів
1 x SATA кабель живлення
Інструкція

Додатково

-

Форм-Фактор Розміри, мм

ATX, 12"x 8.6" (305 x 245)

Сайт виробника

www.global.msi.com.tw

Середня вартість

0

Пакування

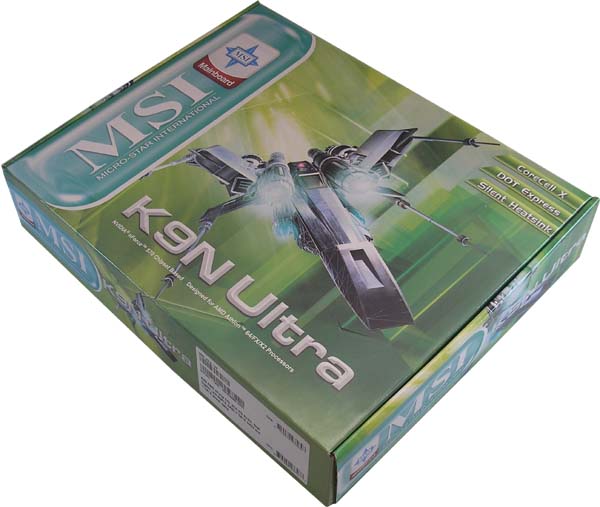

Зразок, що дістався нам, має упаковку з футуристичним малюнком, що натякає на великі швидкісні можливості її вмісту. У правому верхньому куті на ній присутня інформація про підтримування даним зразком фірмових технологій.

Комплектація

Материнська плата K9N Ultra 2f від MSI має дуже скромну комплектацію,  що цілком характерно, та вартість цього продукту відповідає вмісту. Тут присутнє тільки все саме необхідне для мінімального старту. А надлишки комплектації, що існують у більш дорогих моделях, в 80% випадках не використовуються власником, але споживач за них сплачує при покупці продукту.

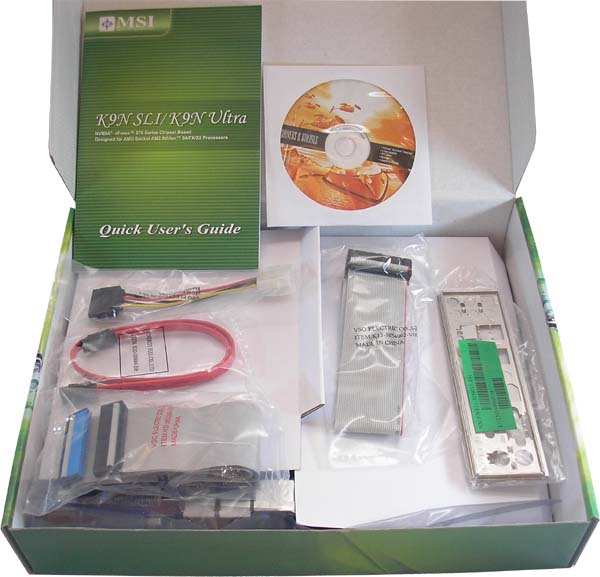

У комплекті присутні:

  • Материнська плата;
  • CD-диск з ПО і драйверами;
  • Посібник користувача англійською мовою, коротка інструкція з встановлення;
  • Один ATA-133 шлейф, FDD шлейф;
  • Один шлейф Serial ATA+ один перехідник живлення;
  • Заглушка для задньої панелі.

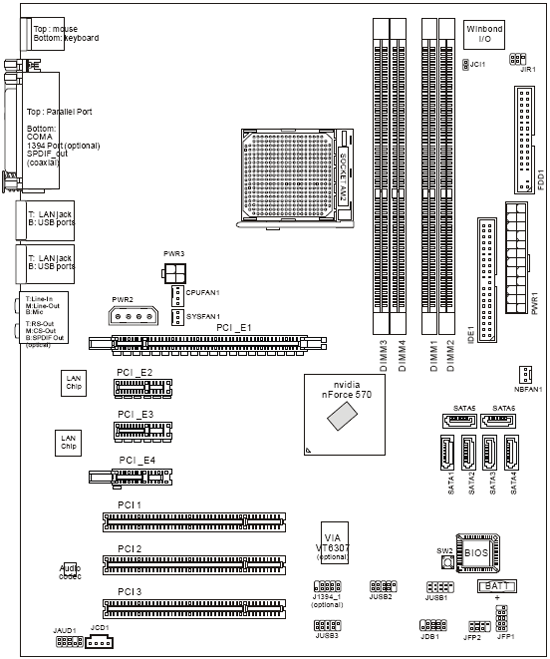

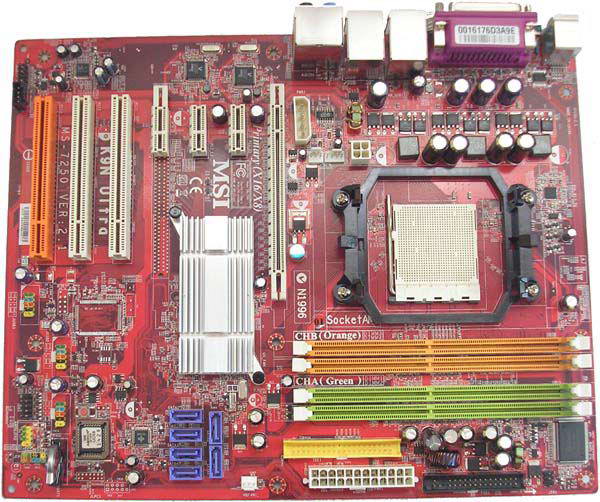

Плата MSI K9N Ultra 2f

Тестуємий зразок, будучи здешевленим рішенням, має можливість підтримки самих останніх технологій, нових моделей процесорів AMD Athlon 64 X2 Dual Core, володіє досить продуманим дизайном, але при зборці маємо деякі незручності. Пасивна система охолодження чіпсета отримала приосадкуватий алюміньовий радіатор значного обсягу, що дозволило йому мати гарні робочі можливості і не заважати встановленню іноді навіть дуже великих відеокарт і карт розширень. Перетворювачі системи живлення були залишені розробниками без радіаторів. Додаткових чіпів розширення і їх роз’ємів наш розглянутий зразок не отримав. Однак всі виводи не погано рознесені по краях, проте деякі можуть перешкодити при зборці.

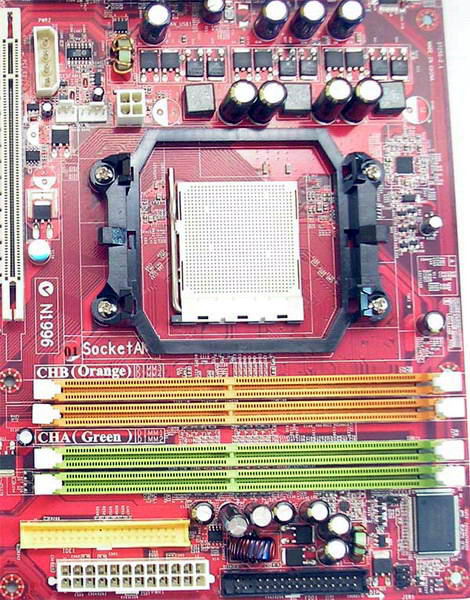

Навколо процесора цілком достатньо місця для встановлення найпоширеніших систем охолодження, які можуть знадобитися при розгоні. Відразу біля роз’єму AM2 розташован ряд конденсаторів, наявність яких доведеться врахувати при виборі дуже широких і низьких радіаторів системи охолодження процесора. Присутня підтримка чотирьох модулів пам'яті з рознесенням їх на два канали, вони знаходяться досить близько до слоту PCI-Express x16, що призведе до деякіх незручностей при їх встановленні або заміні з вже встановленою відеокартою.   Трохи нижче і лівіше процесора, розташувався чотирьохконтактний роз’єм живлення. Як і в багатьох інших моделей материнських плат цього виробника, провід живлення, що йде до чотирьохконтактного роз’єму, буде огинати процесор, що досить незручно і може виявитися нереалізованим для деяких конфігурацій. Приєднання 24-контактного роз’єму цілком зручно, він знаходитися праворуч скраю текстоліту, у верхній його половині. Однак при такому підключенні буде незручно використовувати єдиний IDE канал, злегка заблокований роз’ємом живлення, але, з огляду на те, що робота з ним буде відбуватися разово, при зборці, користувач може і не помітити такої незручності. А от розташування контактної групи FDD роз’єму дуже зручно. Відзначимо, що рамка секета AM2 має 2 кріпильних захвати, а не 6, що менш надійно (у нас були випадки відколу одного з двох кріплень).

Маємо можливість підключити три вентилятори, один з них чотирьохконтактний, призначений для підключення процесорного кулера, знаходиться трохи нижче 4-контактного роз’єму живлення. Поруч з ним, ще нижче, присутній 3-контактний роз’єм підключення корпусного вентилятора. Знизу, праворуч ще один трьохконтактний роз’єм для підключення системи охолодження чіпсета. Досить бюджетно, як і вся суть моделі.

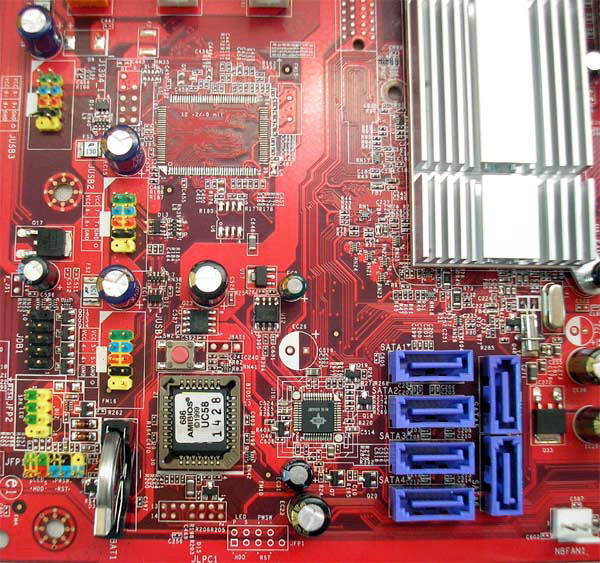

Встановлений на даній моделі материнської плати чіпсет NVIDIA nForce 570 Ultra дозволив оснастити випробуваний зразок шістьма SATA портами організованими на його базі, з можливістю їх об'єднання в RAID масиви 0, 1, 0+1, 5 і JBOD, плюс один канал IDE (на два порти сумарно).

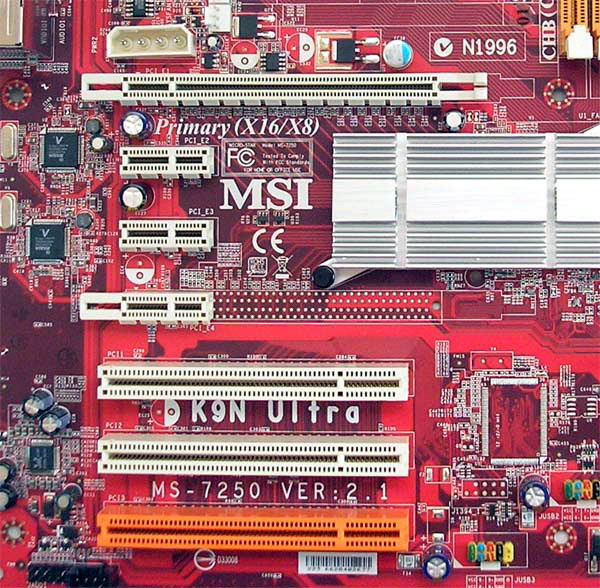

Число портів USB 2.0 дорівнює десяти, чотири виведені на задню панель і три пари контактних груп розташувалися на текстоліті. У якості звукового кодека використовується Realtek ALC883 з підтримкою 8-канального звуку по Azalia 1.0 специфікації. Присутні виведені на задню панель два порти Gigabit Ethernet з можливістю їх роботи на один канал одночасно. Відео система може бути організована на одному PCI Express x16 роз’ємі. При встановленні навіть самих великих плат труднощів з радіатором чіпа або інших виступаючих елементів виникнути не повинно.

На задній панелі плати маємо наступні порти: роз’єм PS/2 для підключення миші і клавіатури, 1 x COM, 4 x USB, 2 x RJ45 LAN, 1 х LPT і аудіо порти ( Line-in, 3x Line-out, Mic_in, Оптичний S/PDIF порт) 8-канального звуку. Інженери MSI цілком відмовилися від підтримки одного COM-Порту. На його місці розташован коаксіальний SP-DIF вихід.

На платі присутня всього одна перемичка CHASSIS - контроль доступу всередину корпусу. Для скидання CMOS виробник передбачив кнопку поруч з батарейкою, що досить зручно. У правому верхньому куті присутній роз’єм для підключення інфрачервоного порту. Поруч з роз’ємами системної панелі знаходиться D-Bracket2 роз’єм, при підключенні до нього спеціальної панелі, на ній можна бачити помилки завантаження плати.

BIOS

У материнській платі MSI K9N Ultra 2f використовується AMI BIOS, який отримав великий набір коррегуємих параметрів: можливість настроювання різних таймінгів оперативної пам'яті, а також широкий набір функцій розгону і моніторинг.

Розгін дуже порадував гнучкістю, але стабільністю на завищених частотах плата не відзначилася. Для цього цінового діапазону тут присутній дуже гідний набір функцій .

Можливості розгону:

  • Функція автоматичного розгону має значення 1, 3, 5, 7, 10, 15 % підвищення продуктивності.
  • Зміна тактової частоти FSB від 200 до 425 МГц з кроком 0,5 МГц (ручне введення);
  • Зміна напруги на FSB від 0,05 В, до 0,35 В з кроком 0,05 В;
  • Зміна частоти шини PCI-Express від 100 до 145 МГц з кроком 1 МГц;
  • Зміна напруги на DDR2 від 1,8 В, до 2,45 В з кроком 0,05 В;
  • Зміна CPU Voltage у діапазоні 1,25 до 0,8 В з кроком 0,025 В;
  • Зміна множника частоти процесора від 5х до максимального для використованого процесора з кроком 1х;

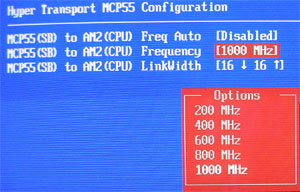

  • Зміна частоти шини HyperTransport від 200 МГц до 1000 МГц з кроком 200 МГц (1x);
  • Зміна частоти роботи пам'яті 400/533/667/800 МГц;

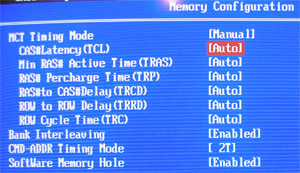

  • Досить пристойна кількість різноманітних налагоджень режимів і таймінгів пам'яті.



Ентузіасти розгону будуть приємно вражені такими непоганими можливостями тонкого налагодження.

BIOS дозволяє стежити за температурою материнської плати і процесора. Також тут можна отримати інформацію про швидкість обертання процесорного кулера і вентилятора в корпусі. Крім того, можна спостерігати за напругами на лініях 3,3 В, 5 В, 12 В, а також на процесорі (CPU Vcore). Тут же маємо можливість задіяти функції Smart FAN Target, що дозволяють керувати швидкістю обертання процесорного кулера залежно від навантаження (температури процесора).

Розгін

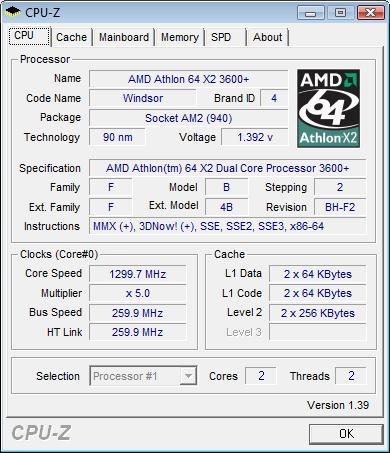

За допомогою вищевказаних налагоджень нам вдалося розігнати плату з 200 МГц до 260 МГц, що при встановленні відповідних комплектуючих, зможе дозволити підвищити продуктивність на 30%.

Тестування

Для перевірки можливостей материнських плат використовували наступне обладнання.

Процесор

AMD Athlon 64 3600+ X2 (ADO3600JAA4CU), AM2

Кулер

Akasa AK859 CU для Socket 754/939/940/AM2

Оперативна пам'ять

2 х DDR 2-800 1024 Мб Apacer PC6400

Відеокарта

EVGA GeForce 8600GTS 256 Mб DDR3 PCI-E

Жорсткий диск

Samsung HD080HJ 80 Гб 7200rpm 8 Мб SATA-300

Оптичний привід

ASUS DRW-1814BLT SATA

Блок живлення

Fortron ATX 400-PNF, 400 Вт, 120 мм малошумний вентилятор

Корпус

COLORSit ATX-L8032 + 92 мм SilverStone FN91

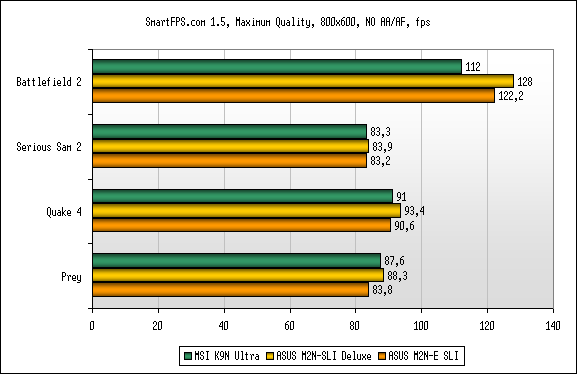

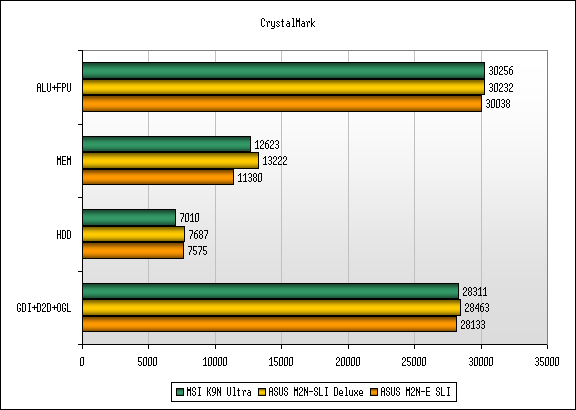

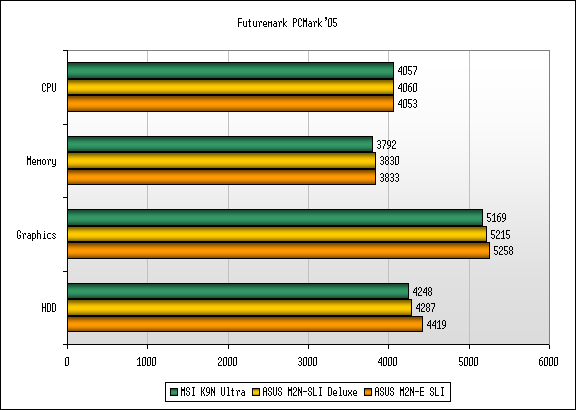

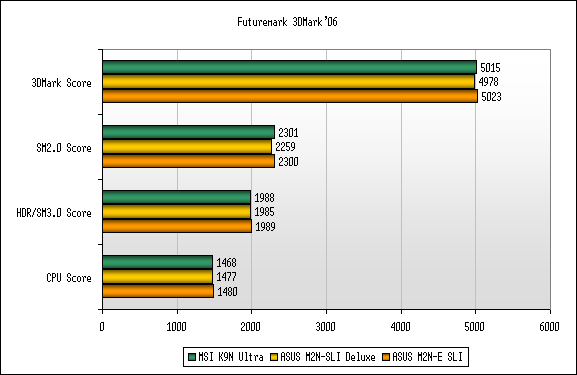

Тести показали досить близькі швидкісні характеристики материнських плат, а невеликі розбіжності не слід сприймати як реальний приріст. Все-таки випробувана практично не поступається лідерові і виривається в перші ряди по співвідношенню вартість/якість.

Висновки

За матеріалами поточного огляду, материнську плату MSI K9N Ultra 2f можна сміло запропонувати як основу для домашнього або офісного ПК, але з заявкою на гарну продуктивність і розумні підходи до вибору за вартістю. Вона є результатом невеликого урізування (вилучений чіп IEEE1394a і перероблений другий PCI Express x16 роз’єм на PCI Express x1) більш старшого і дорогого екземпляра. На чіпі встановлена досить ефективна пасивна система охолодження. Здешевлення відбулося більшою мірою за рахунок досить бюджетної комплектації і зменшення функціональних роз’ємів, що зовсім не вплинуло на її надійність і якість узгодження елементів плати. Відрізняється середнім потенціалом розгону з опціями, що гнучко коррегуються.

Плюси:

  • Досить низька вартість в порівнянні з опонентами.
  • Велике різноманіття налогоджень для розгону.
  • Протестована здатність роботи при частоті FSB 260 МГц.

Мінуси:

  • Бюджетна комплектація.
  • Системи пасивного охолодження мають середню ефективність.
  • Присутні невеликі незручності при монтажі.

Автор: Валерій Паровишнік
Переклад: Анна Смірнова

Висловлюємо подяку фірмі ТОВ ВФ Сервіс (м. Дніпропетровськ) за надані для тестування материнські плати.
