Огляд материнської плати MSI K9N Neo V2

28-12-2007

Незважаючи на вихід нових материнських плат на чіпсетах AMD 7 серії з підтримкою Hyper Transport 3.0 пройде ще деякий час перш ніж пропозиції на них стануть повною мірою актуальними для користувачів всіх категорій. А поки AMD «виправляє помилки», зроблені при виробництві процесорів AMD Phenom, і готує до випуску нові недорогі процесори, старі моделі материнських плат залишаються затребуваними. Роблячи вибір між комп'ютерними системами Intel і AMD, вбік останніх користувачі дивляться з погляду більш низької вартості при тих же функціональних можливостях. І коли доводиться обирати між «старими» і новими платформами, які безумовно мають переваги, то інший раз немає бажання миритися з більш високою вартістю, яка обумовлена новизною. Адже по суті переваг у нових платформ насправді не так вже й багато - це підтримка HyperTransport 3.0 і PCI Express 2.0. При цьому, новий стандарт шини PCI Express 2.0 хоча і забезпечує подвоєну пропускну здатність, але на практиці для однієї відеокарти він не приносить відчутної користі і цей факт ми підтвердили, тестуванням відеокарти ASUS GeForce 8800 GT 512Mb. Хоча, з погляду розгону платформи на чіпсетах AMD 7-ї серії звичайно виглядають більш привабливими, але оверлокінгом займаються далеко не всі. Тому продовжуємо знайомитися з масовими платформами, і цього разу протестуємо материнську плату MSI K9N Neo V2 на чіпсеті NVIDIA nForce 520.

MSI K9N Neo V2

Специфікація материнської плати MSI K9N Neo V2:

Виробник

MSI

 Модель

K9N Neo V2

Чіпсет

NVIDIA nForce 520

Процесорний роз’єм

Socket AM2

Підтримувані процесори

Athlon 64 X2/Athlon 64 FX/Athlon 64/Sempron

Системна шина, МГц

1000 (2000 MT/s)

Пам'ять, яка використовується

DDR2 800/667/533 МГц

Підтримка пам'яті

4 x 240-контактних DIMM двоканальної архітектури до 8 Гб

Слоти розширення

1 x PCIe x16
2 x PCIe x1
3 x PCI 2.2

Дискова підсистема

4 x Serial ATA 3.0Гб/с з RAID 0, 1, 10, 5 або JBOD
1 x Ultra DMA 133/100/66/33

Звукова підсистема

Кодек 8-канальнго звуку Realtek ALC888
High Definition Audio

Підтримка LAN

Мережний контролер Realtek RTL8111B (10/100/1000 Мб)

Живлення

24-контактний роз’єм живлення ATX
4-контактний ATX12V роз’єм живлення

Охолодження

Алюмінієвий радіатор на чіпсеті

Роз’єми для вентиляторів

1 x CPU
2 x корпусних вентилятори

Зовнішні порти I/O

2 x PS/2 порти для підключення клавіатури і миші
1 x LPT
1 x COM
4 x USB 2.0
1 x LAN (RJ45)
8 канальний аудіо вихід

Внутрішні порти I/O

6 x USB
1 x S/PDIF вихід
4 х SATA
1 x IDE
1 x FDD
1 x CD In
Front panel audio connector

Можливості розгону

Зміна частоти: FSB, HT, PCI-Express, пам'ять.
Зміна напруги: процесор, пам'ять

Комплектація (важливе)

1 x SATA кабель
1 x SATA перехідник живлення SATA
1 x UltraDMA 100/66 кабель
Інструкція і керівництво
2 х CD з утилітами та драйверами для Windows Vista і Windows XP

Форм-фактор Розміри, мм

ATX
305 x 200

Сайт виробника

http://global.msi.com.tw/

Нову версію BIOS для MSI K9N NEO V2 можна скачати тут.
Драйвера для MSI K9N NEO V2 знаходяться тут.

Середня вартість

Подивитися в price.ua.
Подивитися в price.ru.

MSI K9N Neo V2

Материнська плата MSI K9N NEO V2 впакована в картонну коробку зеленого кольору, на якій зображений космічний корабель.

MSI K9N Neo V2

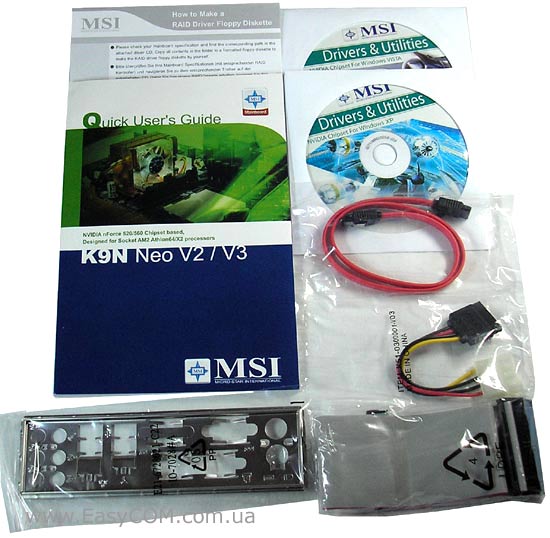

В комплект входить:

  • шлейф Serial ATA;
  • шлейф UltraDMA 133/100/66;
  • перехідник живлення SATA;
  • інструкція та керівництво
  • 2 х CD з утилітами і драйверами для Windows Vista і Windows XP;
  • заглушка.

MSI K9N Neo V2

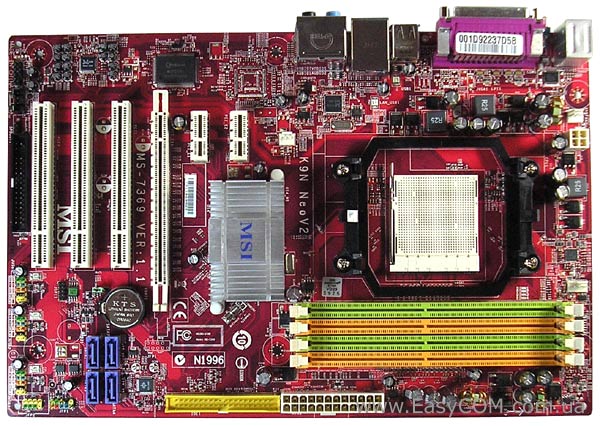

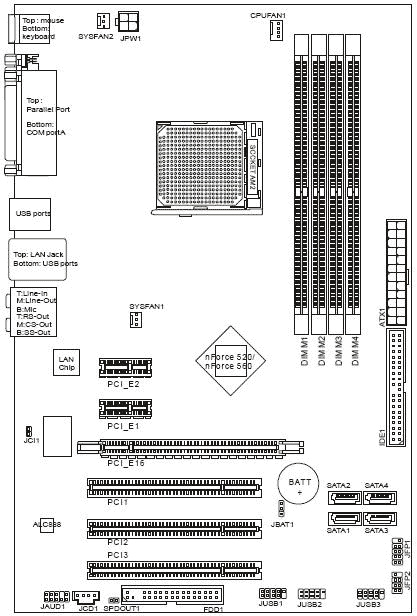

Материнська плата MSI K9N NEO V2 розпаяна на тому ж PCB, що і MSI K9N NEO V3. Компонування в цих материнських платах досить гарне - роз’єми живлення розташовані по краях, а засувки слотів оперативної пам'яті перекриватися відеокартою не будуть. Хоча все-таки маємо і деякі зауваження. Так, у верхній слот PCIe x1 можна буде вставити тільки дуже коротку плату, бо недалеко від нього находиться досить габаритний алюмінієвий радіатор. Ще одним недоліком є розміщений у лівому нижньому куті роз’єм FDD - підключений до нього шлейф не зможемо обережно вкласти в корпусі. Материнська плата MSI K9N NEO V2 позбавлена полімерних конденсаторів, якими оснащується трохи більш дорожча материнська плата MSI K9N NEO V3.

MSI K9N Neo V2

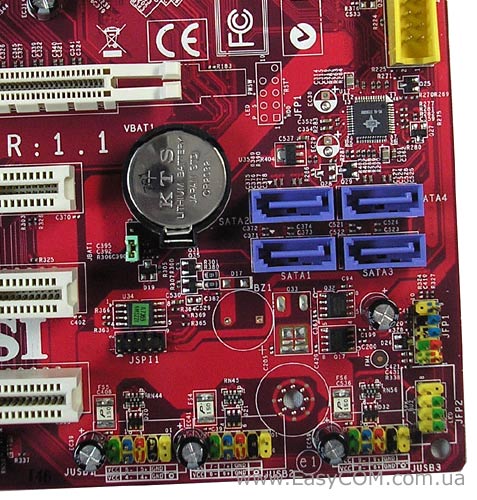

Чіпсет NVIDIA nForce 520 підтримує чотири порти SATA з можливістю створення RAID масивів 0, 1, 0+1, 5, JBOD і один роз’єм IDE, що дозволяє підключити два пристрої UltraDMA 133/100/66/33. У правому нижньому куті розміщені шість портів USB, які мають кольорове маркування. Роз’єми фронт-панелі, розташовані в нижній частині з правого краю, також мають кольорове маркування, що спрощує процес підключення. Джампер скидання BIOS зручно розташовано біля батарейки.

MSI K9N Neo V2

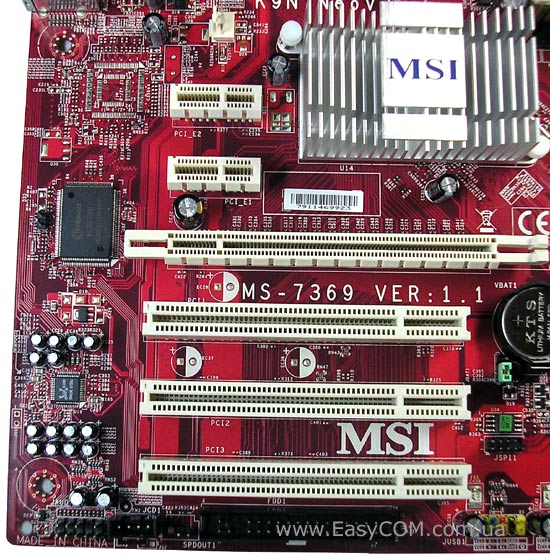

На материнській платі MSI K9N NEO V2 маємо три слоти PCI, два PCIE х1 і один слот для відеокарти PCIE х16. З лівого краю материнської плати розпаяний HDA кодек 8-канального звуку Realtek ALC888, а біля панелі роз’єма введення/виводу знаходиться гігабітний мережний контролер Realtek RTL8111B. Аудіороз’єм фронт-панелі перебуває в лівому нижньому куті плати і підтримує стандарти HDA і AC'97.

MSI K9N Neo V2

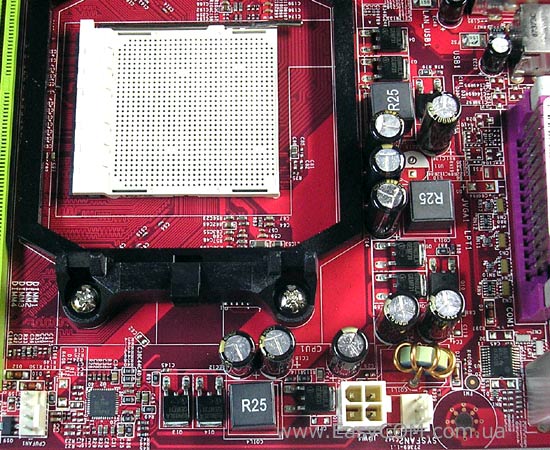

Стабілізатор живлення процесора трьохканальний, зібраний на конденсаторах з рідким електролітом і на N-канальних польових транзисторах Infineon IPD09N03l (25 В, 8,6 мОм, 50 A). Рамка кріплення процесорного кулера має тільки 2 зубці, що не дуже надійно.

MSI K9N Neo V2

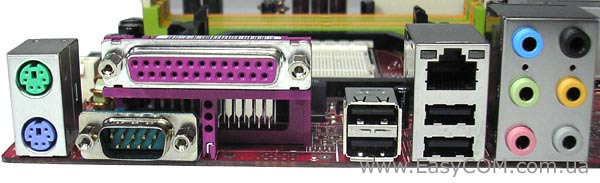

На задній панелі виведені наступні порти: два PS/2 для клавіатури і миші, чотири роз’єми USB, LPT і COM порт, роз’єм RJ45 для мережних з'єднань і шість audio-роз’ємів для 8-канального звуку.

MSI K9N Neo V2

На материнській платі MSI K9N NEO V2 є три роз’єми для підключення вентиляторів: 4-контактний для процесорного кулера, розташований трохи вище роз’єму AM2, біля слотів оперативної пам'яті; а ще два 3-контактних для корпусних вентиляторів розміщені з лівого боку материнської плати.

BIOS

В материнській платі MSI K9N NEO V2 використовується AMI BIOS. Для проведення тестування ми оновили прошивання до Ver. 2.4 (23.11.07).

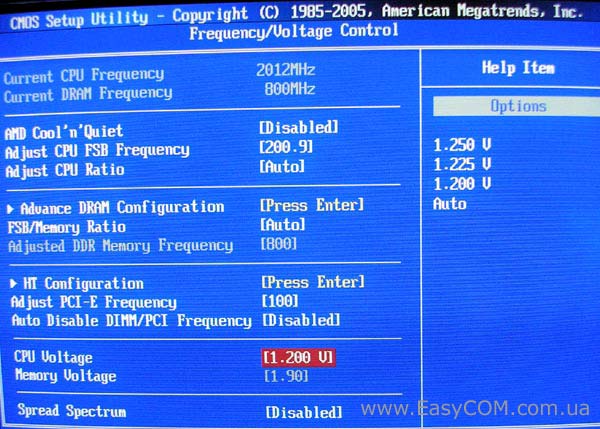

Практично всі налагодження, які необхідні для розгону, зібрані в розділі «Frequency/Voltage Control».

Параметр

Назва меню

Діапазон

Крок

Відключення технологій процесора

AMD Cool’n’Quiet





Опорна частота

Adjust CPU FSB Frequency

200-370 МГц

1

Процесорний множник

Adjust CPU Ratio

5-max

1

Дільник для пам'яті DDR2

FSB/Memory Frequency

800/667/533/400



Налагодження таймінгів пам'яті

Advance DRAM Configuration

CAS Latency, Min RAS Active Time, Row Precharge Time, RAS to CAS Delay, Row to Row Delay, Row Cycle Time,1T/2T Memory Timing



Множник для шини HT

MCP65 to AM2 Freq

200/400/600/800/1000



Розрядність шини HT

MCP65 to AM2 Link

4, 8, 16 біт



Частота шини PCI Express

Adjust PCI-E Frequency

100-150 МГц

1

Напруга на модулях пам'яті

Memory Voltage

1, 9-2,3 В

0,5 В

Напруга процесора

CPU Voltage

1, 2-1,25 В

0,025 В

У вікні Hardware Monitor можна стежити за:
- температурою процесора і материнської плати;
- швидкістю обертання процесорного кулера і двох корпусних вентиляторів;
- напругою на лініях живлення 3.3В, 5В, 12В, 5В SB і ядрі процесора.

Крім цього, в налагодженні «CPU Smart FAN Target» можна включити функцію автоматичного керування швидкістю обертання процесорного кулера, причому задається вона значенням температури, якій буде відповідати мінімальна швидкість обертання - 40, 45, 50, 55º С. В пункті «CPU Min. FAN Speed (%)» у відсотках визначається мінімальна напруга живлення процесорного кулера. Крім цього, для процесорного кулера передбачається також вказати вид роз’єму живлення: 3-контактний або 4-контактний, від чого буде залежати спосіб регулювання напруги живлення.

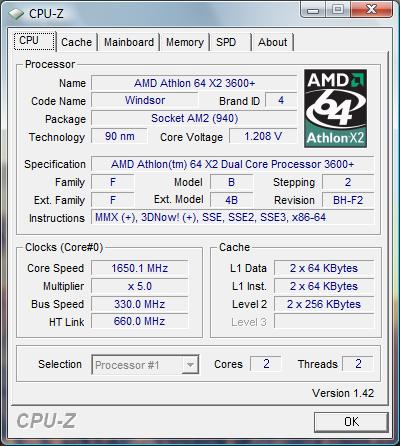

Проводячи стандартну процедуру випробування можливостей тактового генератора системної шини, ми змогли підняти його частоту до 330 МГц. Це дуже гарний показник, але навряд чи ним зможемо скористатися повною мірою, бо в налагодженнях BIOS практично відсутня можливість нормально підвищити напругу живлення на процесорі і зовсім відсутне налагодження живлення шини HyperTransport. І через це замість гарного розгону системи можна розраховувати тільки на невелике підвищення продуктивності.

Тестування

Для перевірки можливостей материнських плат використовували наступне обладнання.

Процесор

AMD Athlon 64 3600+ X2 (ADO3600JAA4CU), AM2

Кулер

Akasa AK859 CU для Socket 754/939/940/AM2

Оперативна пам'ять

2 х DDR2-800 1024 Мб Apacer PC6400

Відеокарта

EVGA GeForce 8600GTS 256 Mб DDR3 PCI-E

Жорсткий диск

Samsung HD080HJ 80 Гб 7200rpm 8 Мб SATA-300

Оптичний привід

ASUS DRW-1814BLT SATA

Блок живлення

Fortron ATX 400-PNF, 400 Вт, 120 мм малошумний вентилятор

Корпус

COLORSit ATX-L8032 + 92 мм SilverStone FN91

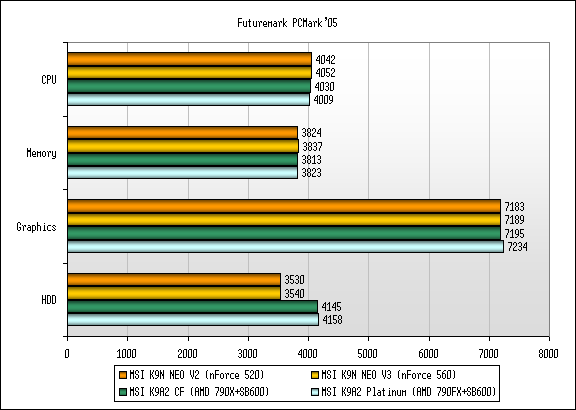

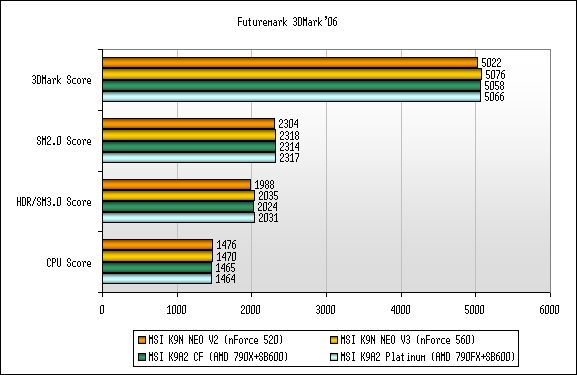

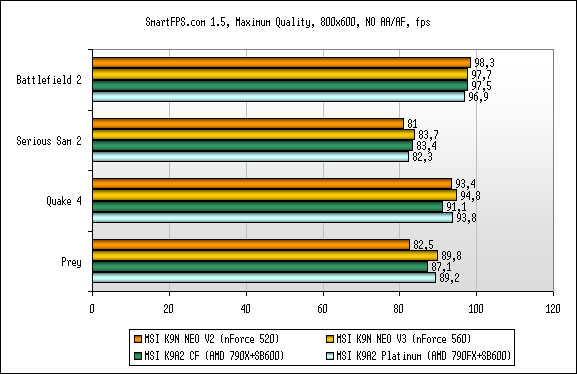

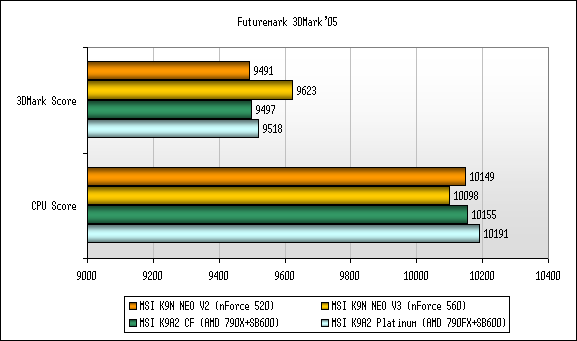

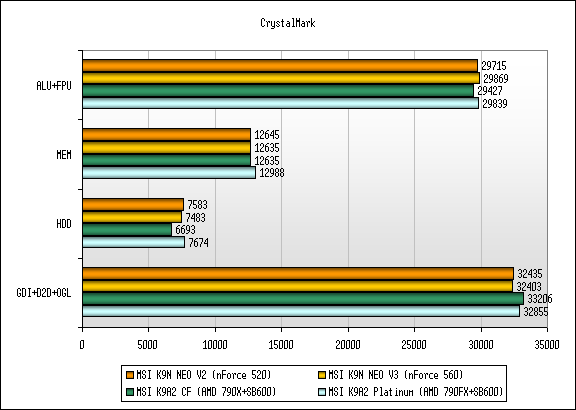

Материнська плата MSI K9N NEO V2 має досить високий рівень продуктивності. Оскільки з’явилася можливість перевірити працездатність з процесорами AMD Phenom, ми нею скористалися, і як виявилося, швидше за все, через не відкореговану версію BIOS материнська плата з ними поки не запускається.

Висновки

Материнська плата MSI K9N NEO V2 є недорогою платформою для комп'ютера на процесорах AMD, що цілком зможе працювати як у режимі ігрової конфігурації, так і просто домашньої системи для виконання багатьох завдань. На жаль, можливості розгону в MSI K9N NEO V2 не дуже спрямовані на отримання високих результатів, хоча можливості тактового генератора в ній цілком пристойні і досягають позначки 330 МГц. Вибираючи між моделями MSI K9N NEO V2 і дуже схожою MSI K9N NEO V3 на nForce 560, доведеться визначитися в тому, чи потрібні вам надійні полімерні конденсатори на материнській платі, бо іншими функціональними якостями ці моделі фактично не відрізняються.

Позитивні якості:

  • прийнятна вартість;
  • 8-канальний звук High Difinition Audio;
  • гарна система охолодження;
  • 10 портів USB.

Недоліки:

  • у верхній слот PCIe x1 стане тільки дуже коротка плата;
  • слабкі можливості розгону.

Автор: Дмитро Масюк
Переклад: Анна Смірнова

Висловлюємо подяку фірмі ТОВ ВФ Сервіс (м. Дніпропетровськ) за надані для тестування материнські плати.

Стаття прочитана раз(и)
Опубліковано : 28-12-2007
