Огляд материнської плати MSI K9A2 Platinum на AMD 790FX
17-12-2007
Паралельно з презентацією чотирьохядерних процесорів Phenom компанією AMD була запропонована сьома серія чіпсетів з підтримкою необхідної для роботи нових процесорів «системної» шини Hyper Transport 3.0. Крім того, щоб якось підняти популярність своїх чіпсетів і відеокарт відносно «ворожих» пропозицій NVIDIA, компанія AMD запропонувала платформу Spider, що дозволить отримати додатковий приріст продуктивності за рахунок застосування одного набору драйверів. Система Spider повинна складатися тільки з продуктів AMD - процесора Phenom, відеокарт серії Radeon HD 3800 і платформи на чіпсеті AMD 7 серії.
Компанія MSI одна з перших серед виробників комп'ютерних комплектуючих запропонувала свою материнську плату MSI K9A2 Platinum на новому наборі системної логіки AMD 790FX. І ось, нарешті, вона добралася і до нашого ринку, надаючи крім простої підтримки нових процесорів ще і збільшені можливості для організації потужної графічної системи. Але перш ніж перейти до опису материнської плати MSI K9A2 Platinum трохи зупинимося на функціональних можливостях чіпсету AMD 790FX.

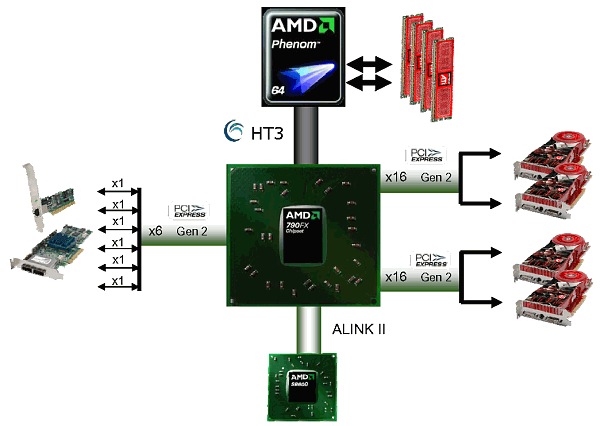

Відмінною рисою нових чіпсетів сьомої серії є підтримка нових стандартів шин PCI Express 2.0 і HyperTransport 3.0, що має частоту 2600 МГц, а також підтримка пам'яті DDR 2-1066. Шина PCI Express 2.0 має подвоєну пропускну здатність 1 Гбайт/c для однієї лінії PCI Express в порівнянні з 0,5 Гбайт/c шини попереднього стандарту. Північний міст нової серії чіпсетів підтримує 42 лінії PCI Express 2.0, більша частина яких 32 відведена для відеопортів, 6 використовується для інтегрованих контролерів і 4 зв'язують його з південним мостом, у якості якого поки ще залишається SB600. Чіпсети сьомої серії виконані по 65 нм технології і належать до 10 Вт теплового пакету. Для старшого чіпсету лінійки AMD 790FX може бути актуальна технологія об'єднання графічних прискорювачів CrossFire X у наступних конфігураціях: простого CrossFire - дві відеокарти працюють зі швидкістю x16, Triple CrossFire - три відеокарти зі швидкістю x8, і Quad CrossFire - чотири зі швидкістю x8. Крім того, можна просто виводити зображення з всіх графічних карт окремо, тим самим розширивши Робочий стіл на 8 моніторів.
Різниця між чипсетами AMD 7 серії наведені в таблиці:
|
790FX (RD790) |
790X (RD780) |
770 (RX780) |
Hyper Transport |
3.0 |
3.0 |
3.0 |
PCI Express 2.0 |
2x 16X |
1x 16X |
1x 16X |
CrossFire |
4 GPU |
2 GPU |
немає |
Специфікація материнської плати MSI K9A2 Platinum:
Виробник |
MSI |
Модель |
K9A2 Platinum |
Північний міст |
AMD 790FX |
Південний міст |
AMD SB600 |
Процесорний роз’єм |
Socket AM2+ |
Підтримувані процесори |
AMD Phenom/Athlon/Sempron |
Системна шина, МГц |
HyperTransport 3.0 підтримуючий до 2600 МГц |
Пам'ять, яка використовується |
DDR2 1066/800/667/533 МГц |
Підтримка пам'яті |
4 x 240-контактних DIMM двоканальної архітектури до 8 Гб |
Слоти розширення |
4 x PCIe x16 |
Дискова підсистема |
AMD SB600 підтримує: Додатковий контролер Promise T3 підтримує: |
Звукова підсистема |
Кодек 8-канальнго звуку Realtek ALC888 |
Підтримка LAN |
Мережний контролер Realtek RTL8111B (10/100/1000 Мб) |
IEEE 1394 |
Контролер VIA VT6308P, що підтримує |
Живлення |
24-контактний роз’єм живлення ATX |
Охолодження |
Система на теплових трубках |
Роз’єми для вентиляторів |
1 x CPU |
Зовнішні порти I/O |
2 x PS/2 порти для підключення клавіатури і миші |
Внутрішні порти I/O |
6 x USB |
Можливості розгону |
Зміна частоти: FSB, HT, пам'ять. |
Комплектація (важливе) |
4 x SATA кабель |
Форм-фактор Розміри, мм |
ATX |
Сайт виробника |
Нову версію BIOS для MSI K9A2 Platinum можна скачати тут. |
Середня вартість |
Материнська плата MSI K9A2 Platinum впакована в велику чорну картонну коробку з зображенням боліда. Оформленням підкреслюється підтримка материнською платою нових процесорів Phenom, наявність роз’єму AM2+, зовнішніх портів eSATA і використання потужної системи охолодження.
Одразу в упаковці знаходимо великий і кольоровий плакат з зображенням MSI K9A2 Platinum і описом кращих її якостей. Для наочної демонстрації її функціональних можливостей всі основні роз’єми відзначені у зносках.

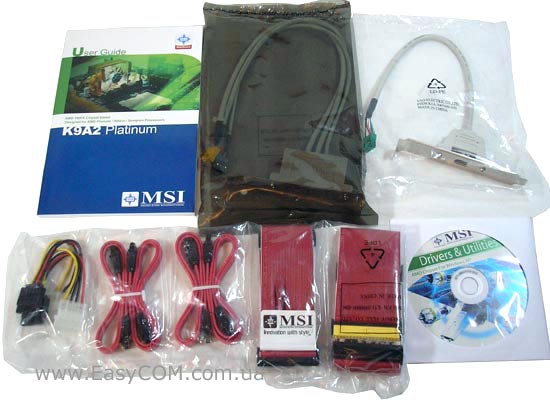

У комплекті з материнською платою MSI K9A2 Platinum маємо:
- чотири шлейфи Serial ATA;
- шлейф UltraDMA 133/100/66;
- шлейф FDD,
- перехідник живлення SATA;
- інструкція і посібник;
- модуль з портом IEEE1394a;
- модуль з двома портами USB (K 10-3018007-E06);
- CD з утилітами і драйверами для Windows Vista і Windows XP;

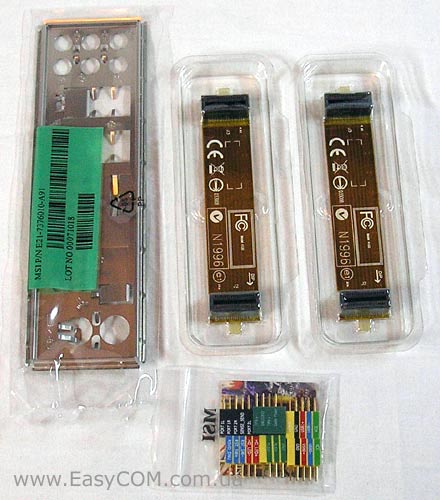

- заглушка;
- два мости Cross Fire;
- набір коннекторів.

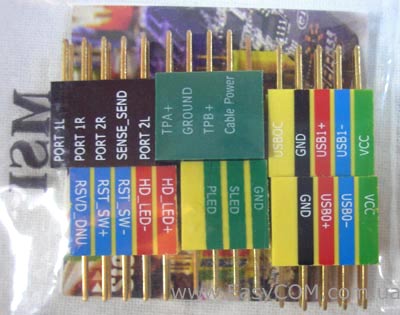

Комплект різнобарвних коннекторів, що полегшують процес підключення, призначений для наступних портів: двох USB, COM, фронт-панелі, спікера, порту IEEE1394a.

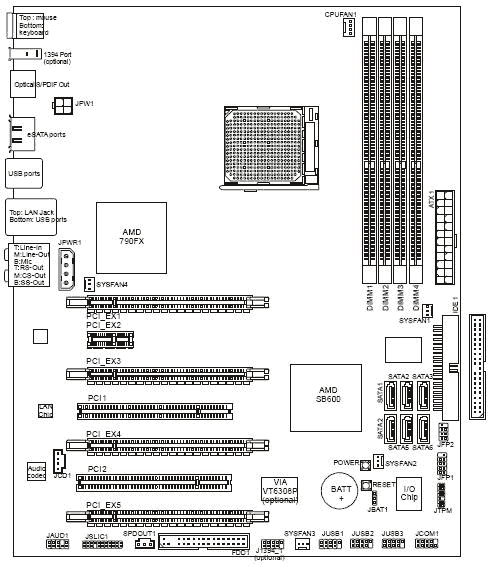

Материнська плата MSI K9A2 Platinum має дуже гарне компонування - для того, щоб можна було вставити чотири потужні двослотові відеокарти, такі як Radeon HD 2900 XT, слоти PCIe x16 розмістили не поруч, як на функціонально схожій Gigabyte MA790FX-DQ6, а через один. Навіть якщо використовувати однослотові варіанти відеокарт, то однаково таке компонування буде мати перевагу - відеокарти будуть мати кращі вентиляційні умови для роботи. Звичайно, одна з самих привабливих особливостей MSI K9A2 Platinum є розгалужена і кільцеподібна система охолодження на основі теплових трубок, що виглядає дуже ефектно. Абсолютно всі конденсатори на материнській платі MSI K9A2 Platinum є полімерними, бо їх характеристика менш залежна від температури і до того ж вони більш довговічні. Слотів для оперативної пам'яті DDR2 1066/800/667/533 МГц на материнській платі чотири, і розширити банк пам'яті можна аж до 8 Гб. З недоліків слід зазначити, що для активації двоканального режиму роботи пам'яті модулі варто встановлювати в сусідні слоти, що ускладнює їх охолодження, а також те, що встановлена у верхній слот PCIe x16 відеокарта буде заважати відкриттю засувок слотів пам'яті.
До двох обов'язкових роз’ємів живлення для материнських плат додано ще і 4-контактний PCIE 12V для підживлення лінії живлення PCI Express. Цей роз’єм розташовано у не зовсім зручній для підключення області - між системою охолодження і роз’ємами фронт панелі. Втім, і до 4-контактного роз’єму ATX12V, розташованому вище, через габарити системи охолодження буде не завжди легко підключитися. Також, до невеликих недоліків віднесемо розміщений у лівому нижньому куті роз’єм FDD, бо підключений до нього шлейф буде важко обережно вкласти в корпусі.

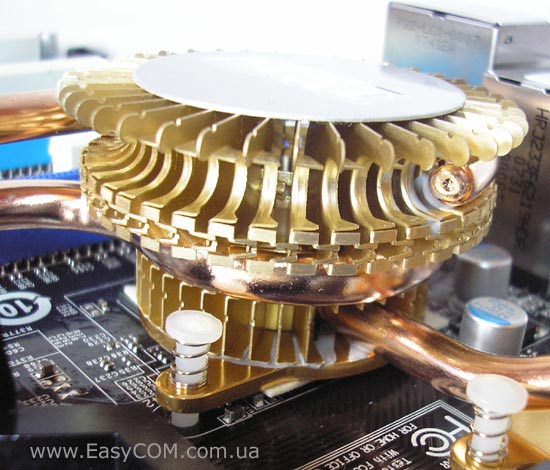

Контакт між тепловими трубками і радіаторами системи охолодження забезпечується термоклеєм. Здається трохи дивним встановлення такої величезної системи для чіпсетів з таким малим енергоспоживанням. Мимоволі створюється враження, що зроблено це тільки для підкреслення класу платформи, а не з практичної точки зору. Можна уявити приблизну кількість енергії, яку повинна розсіювати ця система охолодження: чіп північного мосту AMD 790FX має TPD 10 Вт; чіп південного AMD SB600 теж не більше 10 Вт; у стабілізатора живлення, згідно твердженням виробника, ККД досягає 95% і, відповідно, він виділяє мало тепла. Взагалі виходить, що системі охолодження материнської плати доведеться розсіювати всього 30-35 Вт енергії, а це невелике значення для конструкції з такими габаритами. Тому зовсім не дивно, що під час тестування температура радіатора була трохи вище температури навколишнього повітря.

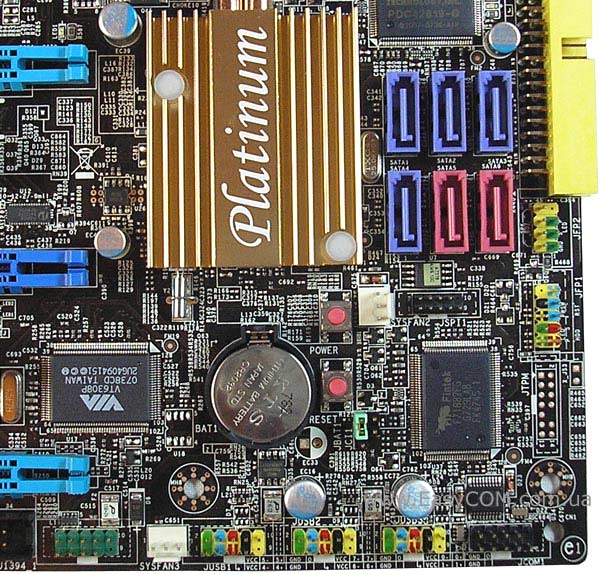

Функції південного мосту має виконувати чіп AMD SB600. Він підтримує чотири порти SATA з можливістю створення RAID масивів 0, 1, 0+1, 5 і один роз’єм IDE, що дозволяє підключити два пристрої UltraDMA 133/100/66/33. Роз’єм IDE розташован на краю плати і розпаяний оберненим на 90º, бо вставлена в протилежний слот PCIe x16 довга відеокарта могла б його закрити. Такий спосіб розпаювання може створити неприємності при підключенні шлейфа в невеликих корпусах, тому подбайте про приєднання шлейфа до роз’єму IDE до встановлення материнської плати в корпус, а при необхідності відключайте шлейф тільки від пристрою. Додатковий контролер Promise T3 підтримує два внутрішніх порти SATA і два зовнішніх eSerial ATA з можливістю організації SATA RAID 0, 1, 10, 5. Крім того, внутрішні порти SATA контролера Promise T3 підтримують пристрої з інтерфейсом Serial Attached SCSI.
З відмінних якостей материнської плати MSI K9A2 Platinum виділимо наявність кольорового маркування на роз’ємах USB і фронт панелі, а також дві внутрішні кнопки «Power» і «Reset». Хоча більш переважно для оверлокерської материнської плати було б мати кнопку скидання BIOS замість звичайного джампера, а не дублюючі кнопки корпуса на материнській платі. По нижньому краю материнської плати разом з різнобарвними роз’ємами USB розміщені порти COM і IEEE1394a.

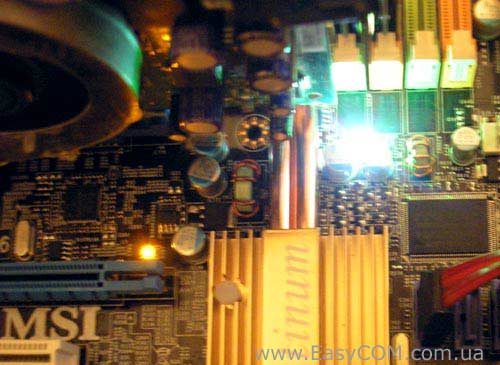

Наявність чергового живлення на платі сигналізується маленьким світлодіодом біля верхнього слоту PCIE х16. Крім того, ще двома досить яскравими і такими ж маленькими світлодіодами забезпечується індикація роботи комп'ютера і «сплячого» режиму.
Як ми вже відзначали, до материнської плати MSI K9A2 Platinum можна підключити чотири відеокарти і об'єднати їх, у випадку використання прискорювачів ATI/AMD, в одну графічну систему за допомогою технології CrossFire X. Два синіх слота PCIE х16 використовують по 16 ліній даних, а ясно-сині роз’єми PCIE х16 – по вісім. Між слотами PCIE х16 знаходяться два слота PCI і один PCIE х1, а знизу MSI K9A2 Platinum розташовано роз’єм FDD. З лівого краю материнської плати розпаяний HDA кодек 8-канального звуку Realtek ALC888 і гігабитний мережний контролер Realtek RTL8111B.

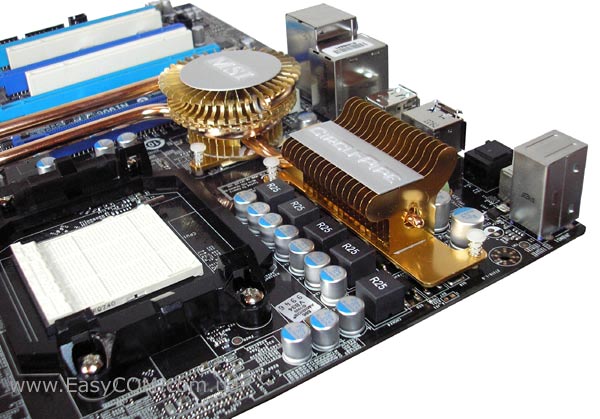

Стабілізатор живлення процесора на MSI K9A2 Platinum п’ятиканальний, зібраний на надійних полімерних конденсаторах і дроселях з ферритовим сердечником. Для кращого охолодження MOSFET NIKO-SEM P70N02LDG (25В, 8,5mОм, 50A) встановлена система охолодження про яку ми вже казали вище. Рамка кріплення процесорного кулера має тільки 2 зубці, що не дуже надійно.

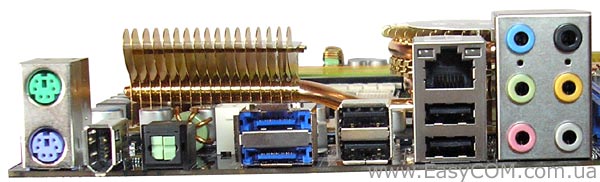

На задній панелі виведені наступні порти: два PS/2 для клавіатури і миші, чотири роз’єми USB, порт IEEE1394a, два роз’єми eSATA, оптичний SPDIF, роз’єм RJ45 для мережних з'єднань і шість audio- роз’ємів для 8-канального звуку.
На материнській платі MSI K9A2 Platinum у сумі п'ять (!) роз’ємів для підключення вентиляторів: 4-контактний для процесорного кулера розташований у верхній частині, інші 3-контактні для корпусних вентиляторів знаходяться по середині і у нижній частині материнської плати.
BIOS
У материнській платі MSI K9A2 Platinum використовується AMI BIOS.

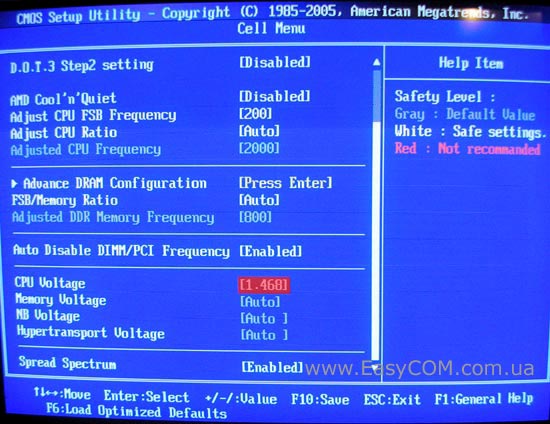

Практично всі налагодження, необхідні для розгону, зібрані в розділі «Cell Menu»:
Параметр |
Назва меню |
Діапазон |
Крок |
Відключення технологій процесора |
AMD Cool’n’Quiet |
|
|
Опорна частота |
Adjust CPU FSB Frequency |
200 - 600 МГц |
1 |
Процесорний множник |
Adjust CPU Ratio |
4 - max |
0,5 |
Дільник для пам'яті DDR2 |
FSB/Memory Frequency |
1:1 |
|

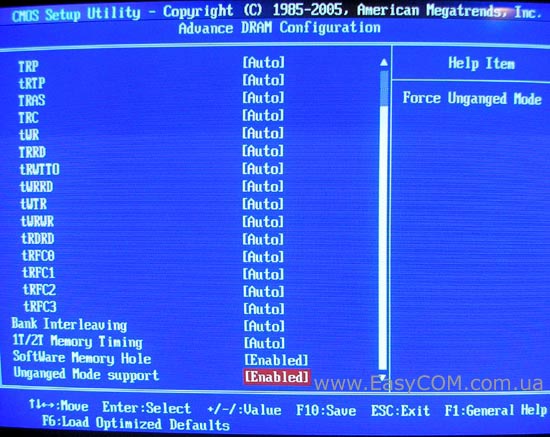

Налагодження таймінгів пам'яті |
Advance DRAM Configuration |
CAS Latency, TRCD, TRP, tRTP, tRAS, tRC, tWR, TRRD, tRWTTO, tWRRD, tWTR, tWRWR, tRDRD, tRFC0, tRFC1, tRFC2, tRFC3, 1T/2T Memory Timing |
|
Множник для шини HT |
HT Ratio |
1-13 |
1 |
Напруга на північному мосту |
NB Voltage |
1, 125-1,525 В |
0,025 В |
Напруга HyperTransport |
HyperTransport Voltage |
1, 175-1,525 |
0,025 В |
Напруга на модулях пам'яті |
Memory Voltage |
1, 8-2,3 В |
0,5 В |
Напруга процесора |
CPU Voltage |
1, 219-1,468 В |
0,036 В |

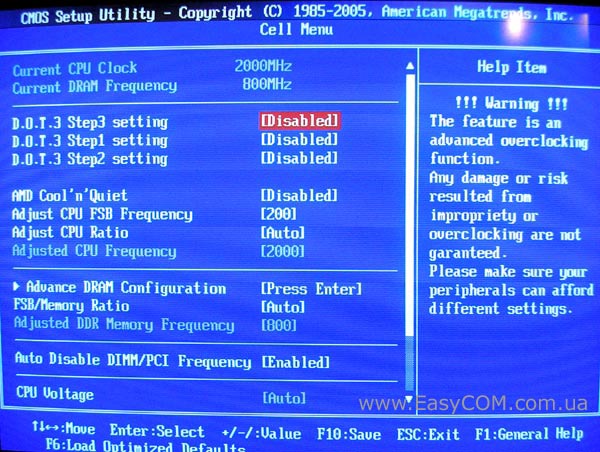

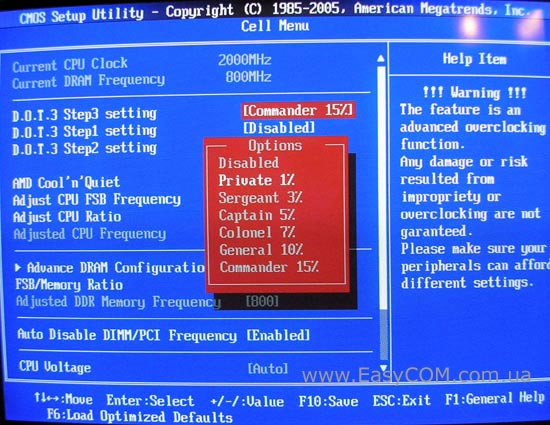

В самий початок меню «Cell Menu» включені налагодження фірмової технології D.O.T. 3 динамічний розгін процесора і шини PCI Express. Розгін системи маємо можливість налагоджувати в три кроки, залежно від завантаження процесора. Встановлення першого кроку визначає розгін при досягненні 20% завантаження процесора, другого - 50%, третього - 80%. Всі три налаштування D.O.T. 3 мають однакові можливі значення розгону: 1%, 3%, 5%, 7%, 10%, 15%.

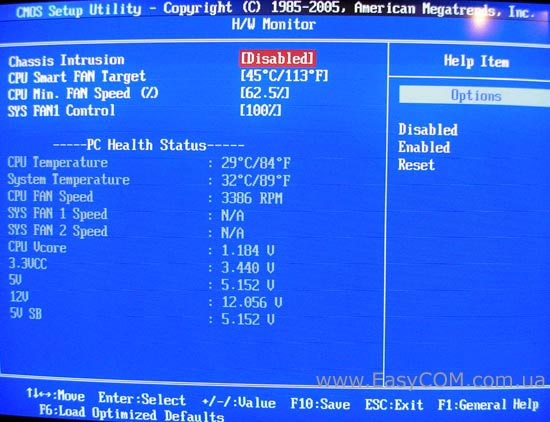

У вікні Hardware Monitor можна стежити за:
- температурою процесора і материнської плати;
- швидкістю обертання процесорного кулера і двох корпусних вентиляторів;
- напругою на лініях живлення 3.3В, 5В, 12В, 5В SB і ядрі процесора.
Крім цього в налаштуванні «CPU Smart FAN Target» можна включити функцію автоматичного керування швидкістю обертання процесорного кулера, причому налаштовується вона значенням температури вище якої має активуватися - 40, 45, 50, 55ºС. Крім того, для вентилятора процесорного кулера присутня можливість встановити мінімальну напругу живлення в налагодженні «CPU Min Fan Speed».

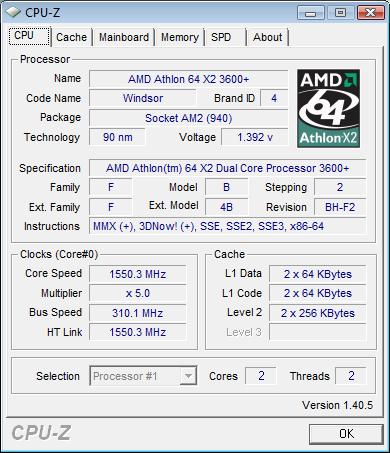

Проводячи стандартну процедуру випробування можливостей тактового генератора системної шини, ми змогли підняти його частоту до 310 МГц, що є досить гарним результатом.

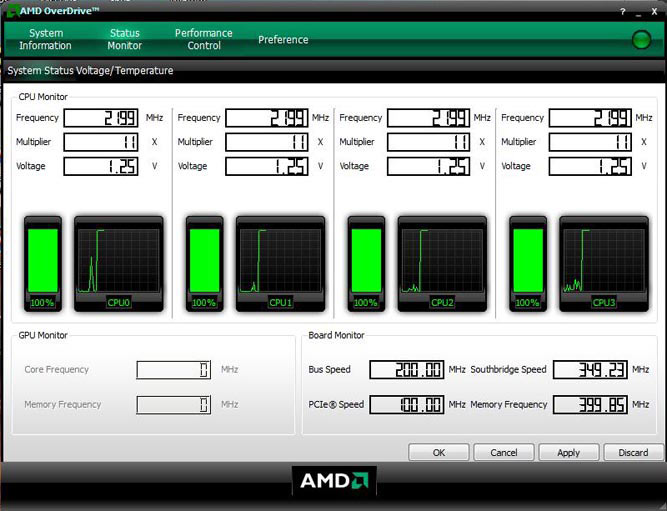

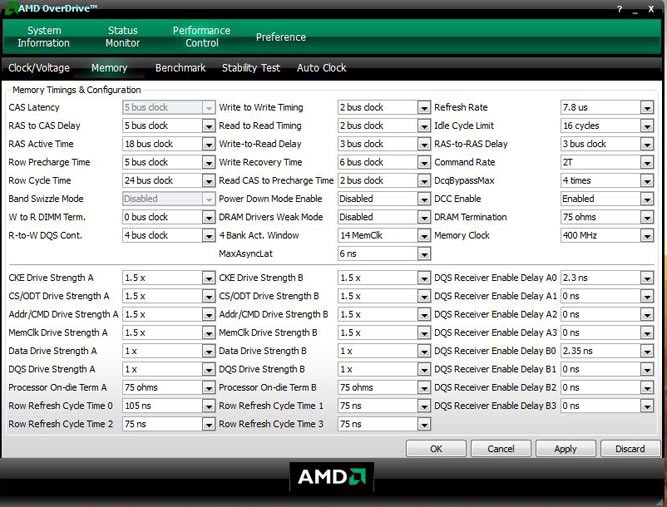

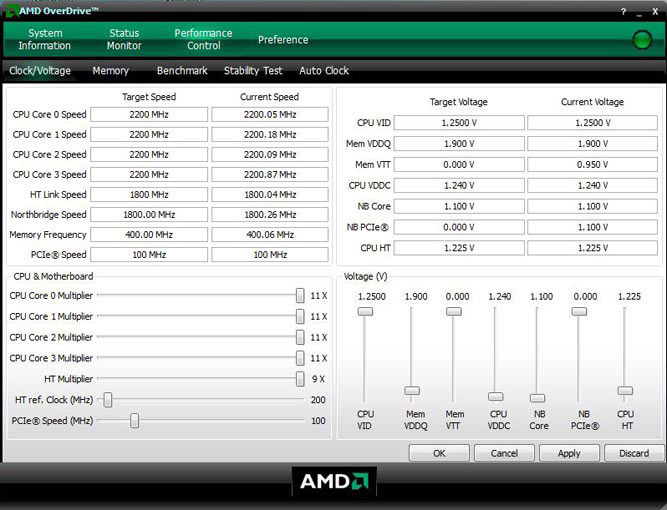

Пропонуючи нові процесори Phenom, компанія AMD презентувала власну утиліту для розгону «AMD OverDrive», що зв'язується прямо з BIOS і за рахунок цього спрощує процес розгону. За допомогою цієї утиліти можна не перевантажуючи комп'ютер змінювати множник окремо для кожного ядра процесора, множник шини HyperTransport, а також змінювати і стежити за напругою на основних елементах материнської плати.
Дуже зручною можливістю утиліти є налаштування таймінгів пам'яті, для оптимізації продуктивності. Крім того в утиліті «AMD OverDrive» можна знайти вбудований невеликий бенчмарк, тест стабільності і режим авторозгону. За допомогою цієї утиліти процес розгону помітно спрощується і стає більш доступним для менш присвячених користувачів.
Тестування
Для перевірки можливостей материнських плат використовували наступне обладнання.
Процесор |
AMD Athlon 64 3600+ X2 (ADO3600JAA4CU), AM2 |
Кулер |
Akasa AK859 CU для Socket 754/939/940/AM2 |
Оперативна пам'ять |
2 х DDR 2-800 1024 Мб Apacer PC6400 |
Відеокарта |
EVGA GeForce 8600GTS 256 Mб DDR3 PCI-E |
Жорсткий диск |
Samsung HD080HJ 80 Гб 7200rpm 8 Мб SATA-300 |
Оптичний привід |
ASUS DRW-1814BLT SATA |
Блок живлення |
Fortron ATX 400-PNF, 400 Вт, 120 мм малошумний вентилятор |
Корпус |
COLORSit ATX-L8032 + 92 мм SilverStone FN91 |

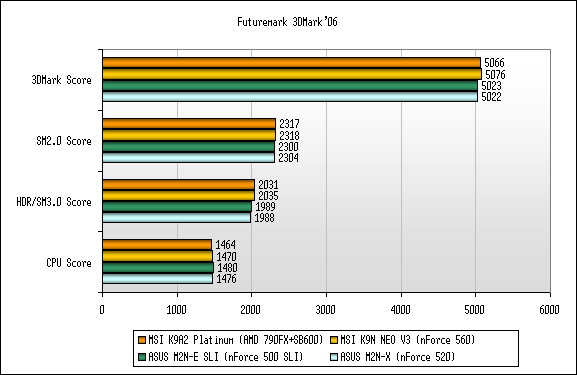

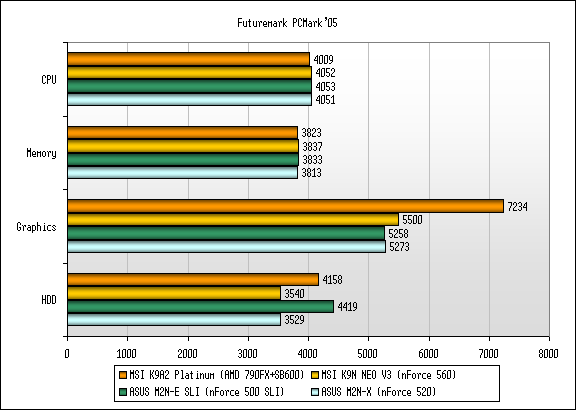

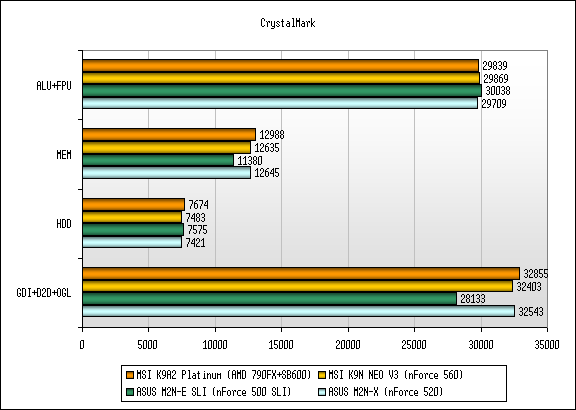

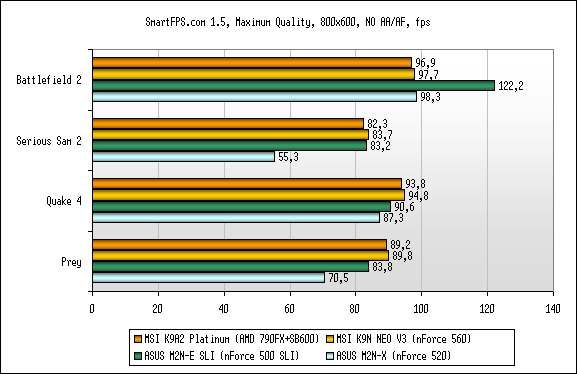

Материнська плата MSI K9A2 Platinum демонструє високий рівень продуктивності. Різниця в графічному тесті PCMark 05 більшою мірою обумовлена оновленою версією драйверів до Windows Vista.
Висновки
MSI K9A2 Platinum є топовою материнською платою, що заснована на новому чіпсеті AMD сьомої серії. До основних переваг цього чіпсету потрібно віднести підтримку шини Hyper Transport 3.0, що дозволяє більш повно розкрити потенціал чотирьохядерних процесорів Phenom, шини PCI Express 2.0 і підтримку пам'яті DDR2-1066. Крім того, материнська плата MSI K9A2 Platinum має великі можливості створення понадпродуктивної графічної системи та має гарні можливості розгону. Цікавою особливістю MSI K9A2 Platinum є її належність до платформи Spider, хоча переваги цих систем поки ще не зрозумілі, але, згідно завіренням AMD, такі платформи повинні бути більш продуктивними.
Позитивні якості:
- підтримка шини Hyper Transport 3.0;
- використання 32 лінії PCI Express 2.0 для відеосистеми;
- підтримка CrossFire X і Quad CrossFire;
- підтримка пам'яті DDR2-1066;
- 8-канальний звук High Difinition Audio;
- гарна система охолодження;
- гарні можливості розгону;
- конденсатори з твердого електроліту;
- 10 портів USB.
Недоліки:
- слоти оперативної пам'яті розташовані близько один до одного, а їх засувки блокуються відеокартою;
- злегка завищена вартість.
Автор: Дмитро Масюк
Переклад: Анна Смірнова
Висловлюємо подяку фірмі ТОВ ВФ Сервіс (м. Дніпропетровськ) за надані для тестування материнські плати.
