Огляд і тестування материнської плати MSI Big Bang-Marshal

Серія «топових» материнських плат MSI Big Bang одержала продовження і в 2011 році. Спеціально для платформи LGA 1155 була розроблена модель Big Bang-Marshal, розрахована на обізнаних геймерів і ентузіастів. Ця материнська плата заснована на системній логіці Intel P67 Express і чіпі Lucid, який дозволяє їй поєднувати відеоприскорювачі в конфігурації x16+x16 або x8+x8+x8+x8 ліній PCI Express 2.0. Чим ще виділяється це унікальне рішення читайте нижче в огляді.

Специфікація материнської плати MSI Big Bang-Marshal:

Виробник	MSI
Модель	Big Bang-Marshal
Чіпсет	Intel P67 Express Lucid LT22102
Процесорний роз’єм	LGA 1155
Підтримувані процесори	Intel Core i7/ Core i5 / Core i3
Використовувана пам'ять	DDR3 2133/1866/1600/1333/1066/800 МГц
Підтримка пам'яті	4 x 1,5 В DDR3 DIMM двоканальної архітектури до 32 ГБ Підтримка пам'яті non-ECC і Extreme Memory Profile (XMP)
Слоти розширення	8 x PCIE x16 gen 2.0: PCI_E1 підтримує PCIE x16 ліній (коли PCI_E3 вільний) PCI_E2 підтримує PCIE x1 лінію PCI_E3 підтримує PCIE x8 ліній PCI_E4 підтримує PCIE x1 лінію PCI_E5 підтримує PCIE x16 ліній (коли PCI_E7 вільний) PCI_E6 підтримує PCIE x1 лінію PCI_E7 підтримує PCIE x8 ліній PCI_E8 підтримує PCIE x1 лінію При встановленні двох карт розширення рекомендується використовувати слоти PCI_E1 і PCI_E5.
Multi-GPU технології	Lucid Hydralogix ATI CrossFireX NVIDIA SLI
Дискова підсистема	Чіпсет Intel P67 Express підтримує: 2 x SATA 6.0 Гб/с 4 x SATA 3.0 Гб/с з можливістю організації SATA RAID 0, 1, 5 і 10 Чіп Marvell 88SE9128 підтримує: 2 x SATA 6.0 Гб/с з підтримкою RAID 0 і 1 Контролер JМicron JMB362: 2 x eSATA 3.0 Гб/с
Звукова підсистема	Realtek ALC892, 8-канальний High-Definition Audio кодек підтримує внутрішній порт S/PDIF
Підтримка LAN	Два гигабитних мережних контролера Realtek RTL8111E
Живлення	1 х 24-контактний роз’єм живлення ATX 2 x 8-контактних ATX12V роз’єми живлення 1 х 6-контактний роз’єм PCI-E
Роз’ємb для вентиляторів	1 x для процесорного кулера 7 x для корпусних вентиляторів
Зовнішні порти I/O	1 x PS/2 порту для клавіатури або миші 1 х коаксіальний або оптичний S/PDIF 2 x USB 2.0 8 x USB 3.0 1 x IEEE 1394 2 x eSATA 3.0 Гб/с 2 x LAN (RJ45) 6 аудіо роз’ємів
Внутрішні порти I/O	4 х SATA 6.0 Гб/с 4 х SATA 3.0 Гб/с 1x S/PDIF вихід 1 x IEEE 1394 6 x USB 2.0 4 x USB 3.0 1 x COM порт 1 x TPM Аудіо роз’єм передньої панелі Роз’єми системної панелі
BIOS	128 Mb ROM (64+64)
Можливості розгону	Зміна частоти: пам'яті, множника процесора. Зміна напруги на: процесорі, пам'яті і чіпсеті
Комплектація	чотири кабелі SATA 6 Гб/c; два перехідники живлення з PATA на SATA; модуль з двома  роз’ємами eSATA і роз’ємом живлення; кабель eSATA; кабель живлення для пристроїв eSATA; дві заглушки карт розширення з двома роз’ємами USB 3.0; SLI-міст; інструкція та посібник користувача; постер; ключ для 3DМark11 Advanced Edition; DVD з драйверами і ПЗ; виносний пульт OC Dashboard з кабелем; заглушка карти розширення для пульта OC Dashboard; набір V-Chek для підключення мультиметра; набір перехідників M-Connectors; заглушка панелі введення/виводу.
Форм-aактор Розміри, мм	XL-ATX, 345 x 264
Сайт виробника	http://ua.msi.com/ Свіжі версії BIOS і драйверів можна скачати зсайту підтримки.

Упаковка материнської плати MSI Big Bang-Marshal повною мірою відповідає настільки грандіозному і незвичайному продукту. На лицьовій її стороні відзначається наявність ключа для бенчмарка 3DМark11 і те, що цей пристрій спеціально розроблений для екстремальних геймерів.

Передня панель упаковки розвертається і за нею знаходиться велике «вікно», через яке можна добре розглянути зовнішній вигляд материнської плати MSI Big Bang-Marshal.

На розвороті упаковки увага акцентується насамперед на:

• технології MILITARY CLASS II;
• звуковій підсистемі Creative X-Fi MB2, що підтримує стандарти EAX Advanced HD 5.0 і THX Trustudio PRO;
• можливості поєднання відеоприскорювачів в конфігурації ATI CrossFireX або NVIDIA SLI;
• підтримці дванадцяти портів USB 3.0 і чотирьох SATA 6 Гб/c;
• зручному інтерфейсі Click BIOS.

На звороті упаковки відзначені конструктивні переваги MSI Big Bang-Marshal:

• Використання елементів DrMOS у вузлі живлення процесора;
• Застосування системи охолодження з тепловою трубкою;
• Наявність функції авторозгону OC Genie;
• Виносна панель для налаштування системи і моніторингу параметрів OC Dashboard;
• Стабілізатор живлення, виконаний по 24-фазній схемі;
• Вісім слотів PCI-E x16;
• Перемикачі ліній PCI Express;
• Два 8-контактних роз’єми для живлення процесора.

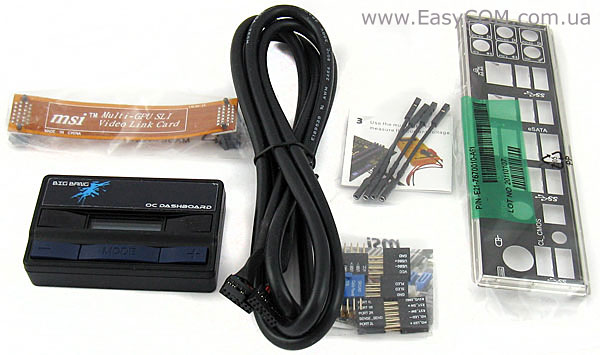

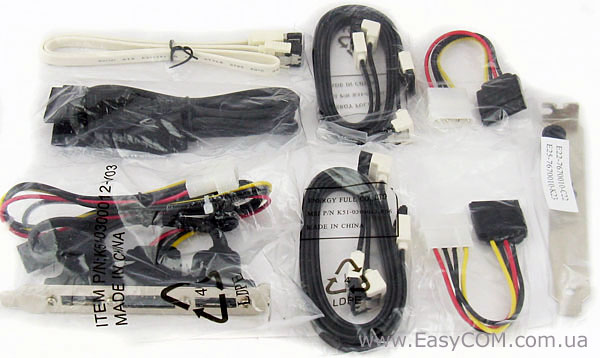

Комплектація в материнської плати досить велика:

• інструкція і посібник користувача;
• ключ для 3DМark11 Advanced Edition;
• постер;
• DVD з драйверами і ПЗ;

• модуль з двома  роз’ємами eSATA і роз’ємом живлення;
• кабель eSATA;
• кабель живлення для пристроїв eSATA;
• чотири кабелі SATA 6 Гб/c;
• два перехідники живлення з PATA на SATA;

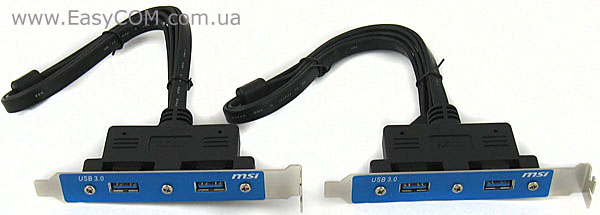

• два модулі для встановлення в панелі карт розширення з двома роз’ємами USB 3.0;

• SLI-міст;
• пульт OC Dashboard з кабелем;
• заглушка карти розширення для пульта OC Dashboard;
• набір V-Chek для підключення мультиметра;
• набір перехідників M-Connectors;
• заглушка панелі введення/виводу.

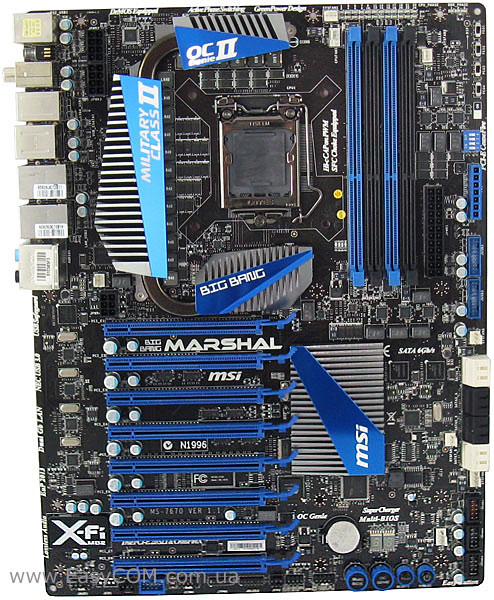

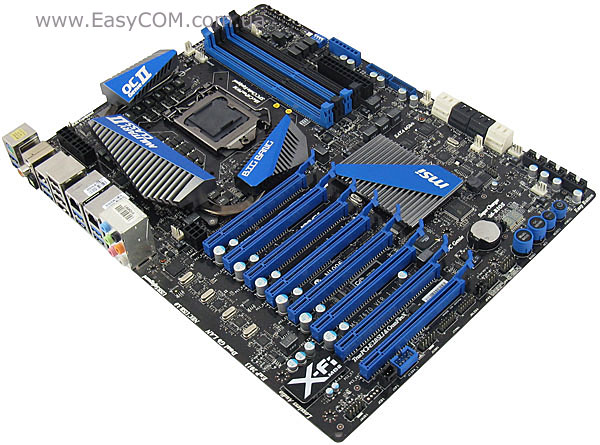

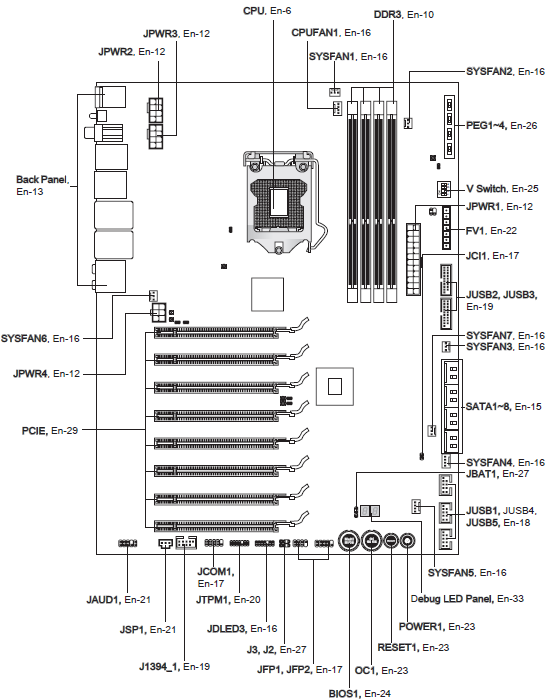

Материнська плата MSI Big Bang-Marshal виконана на шестишаровій друкованій платі збільшеного розміру XL-ATX, тобто розміром 345 x 264 мм. У зв'язку з цим слід звертати увагу на розміри корпуса для неї. Саме ж компонування плати виконане досить зручно для підключення. По можливості всі порти та роз’єми живлення розміщені ближче до країв плати, що одночасно спрощує і владнання кабелів у корпусі ПК.

Для охолодження вузла живлення і чіпа Lucid використовується досить габаритна система охолодження на тепловій трубці діаметром 8 мм, яка незначно нагрівалася під час тестування. Окремий радіатор на чіпсеті грівся трохи сильніше, але навіть при цьому його температура дорівнювала всього 45ºС.

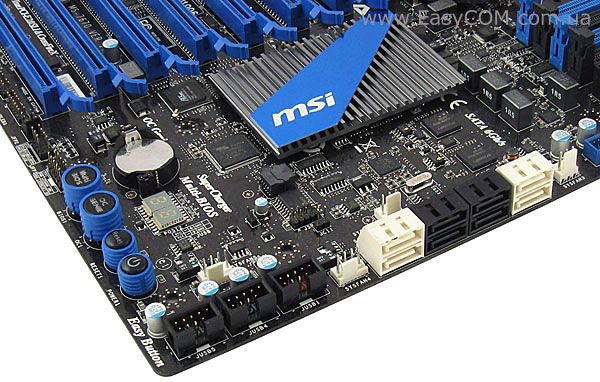

Можливостями дискової підсистеми материнська плата MSI Big Bang-Marshal навряд чи здатна сильно здивувати. На допомогу чіпсету Intel P67, який підтримує чотири порти SATA 3 Гб/с і два SATA 6 Гб/с, був доданий контролер Marvell 88SE9128 для підтримки двох внутрішніх портів SATA 6 Гб/с і ще один контролер JМicron JMB362 для підтримки двох зовнішніх портів eSATA 3 ГБ/с. Нагадаємо, що чіпсет Intel P67 підтримує створення програмних RAID-масивів 0, 1, 5 і 10 рівня, а для контролера Marvell 88SE9128 властива можливість організації SATA RAID 0 і 1.

Портів же USB на материнській платі MSI Big Bang-Marshal просто величезна кількість: вісім портів USB 2.0, шість з яких внутрішні та дванадцять портів USB 3.0/2.0.

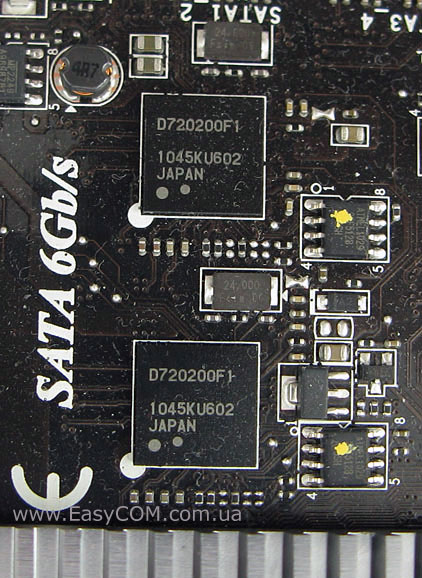

Підтримка інтерфейсу USB 2.0 виконано звично за рахунок чіпсету, а ось підтримка USB 3.0 реалізована завдяки трьом контролерам NEC Renesas D720200F1 і двом USB хабам VLI VL810-08. Чотири внутрішні порти USB 3.0, що працюють за рахунок двох контролерів NEC Renesas, можна вивести за межі корпусу завдяки модулям з роз’ємами. Інші вісім зовнішніх портів USB працюють всього від одного контролера через хаб. Тому при одночасному підключенні більше двох пристроїв до інтерфейсної панелі в режимі USB 3.0, порти будуть переводитися в режим USB 2.0.

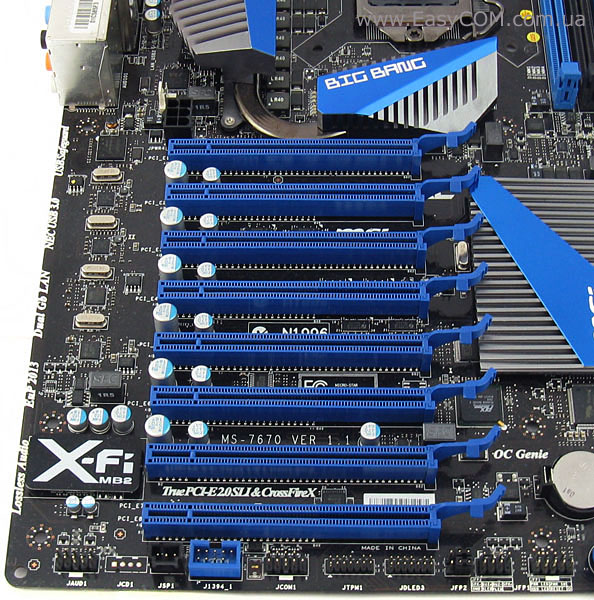

Як і більшість рішень високого класу, материнська плата MSI Big Bang-Marshal оснащується внутрішніми кнопками включення і рестарту системи, а також індикатором POST-кодів, який може бути корисний у випадку виявлення причини збою в роботі. Крім того, на цій платі є кнопка функції авторозгону «OC Genie», яку ми обов'язково перевіримо пізніше, і кнопка включення технології «Multi BIOS» для перемикання BIOS. Ще на материнській платі MSI Big Bang-Marshal є один зовнішній і один внутрішній порти IEEE 1394, за роботу яких відповідає контролер VIA VT61315N, а також один COM-порт і менш цікавий TPM-порт.

Незвичайною особливістю материнської плати MSI Big Bang-Marshal є підтримка восьми слотів PCIEx16, але далеко не всі вони мають по 16 і навіть по 8 ліній PCI Express 2.0. На платі можна організувати конфігурацію з багатьма відеоприскорювачами в режимі x16+x16, x16+x8+x8 або x8+x8+x8+x8 ліній PCI Express 2.0 за технологіями ATI CrossFireX або NVIDIA SLI. Причому повноцінно по 16-ти лініям може працювати перший і п'ятий слоти, якщо рахувати зверху, а третій і сьомий слот максимально можуть підтримувати 8 ліній. Спеціально для того щоб можна було використовувати відеокарти з двослотовими кулерами ці слоти розміщені через один. До ще чотирьом слотів PCIE x16, другому, четвертому, шостому і восьмому, підведено всього по одній лінії PCI Express 2.0.

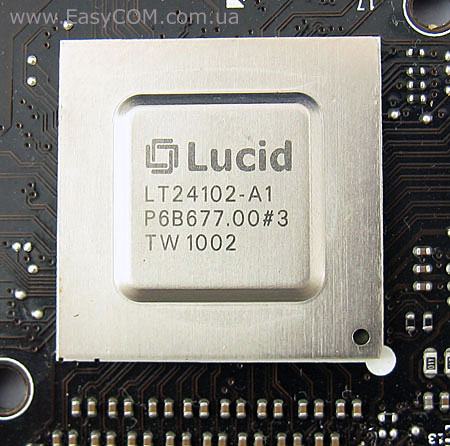

Чіп Lucid LT24102-A1  забезпечує на материнській платі більшу кількість ліній PCI Express 2.0, що дозволяє MSI Big Bang-Marshal виділятися серез рішень на Intel P67, яким доступний лише режим x8+x8 PCI Express 2.0. Крім того, не варто забувати про технологію Lucid Hydra, яка дозволяє поєднувати різні типи відеоприскорювачів.

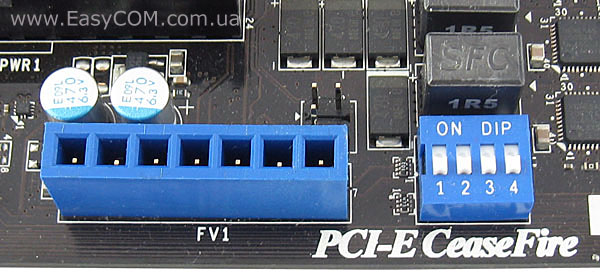

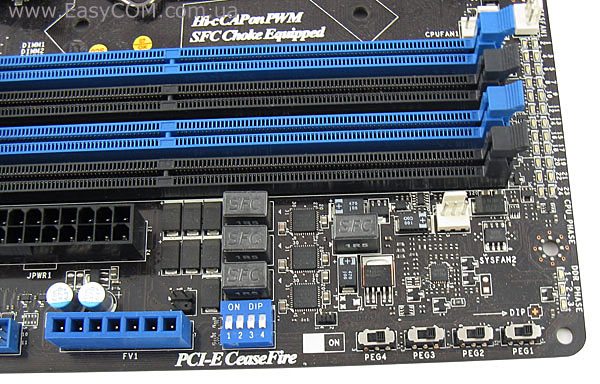

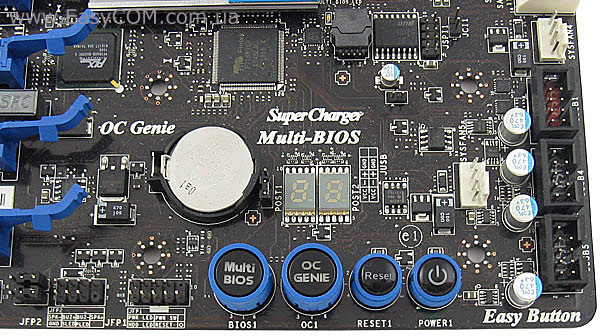

У верхньому куті материнської плати MSI Big Bang-Marshal розміщені перемикачі, якими можна виключити перший, третій, п'ятий і сьомий слоти PCIEx16.

Для оверклокерів може стати корисною панель з контрольними крапками «Voltage Check Point» для виміру напруги на CPU, CPU I/0, CPU SA, DDR і PCH за допомогою мультиметра. Поруч з цією панеллю знаходяться джампери, призначені для збільшення напруги живлення на деяких компонентах. Таким чином, можна збільшити напругу на 200 мВ щодо встановленого в EFI BIOS рівню на CPU I/O, модулях пам'яті і блоці System Agent процесора.

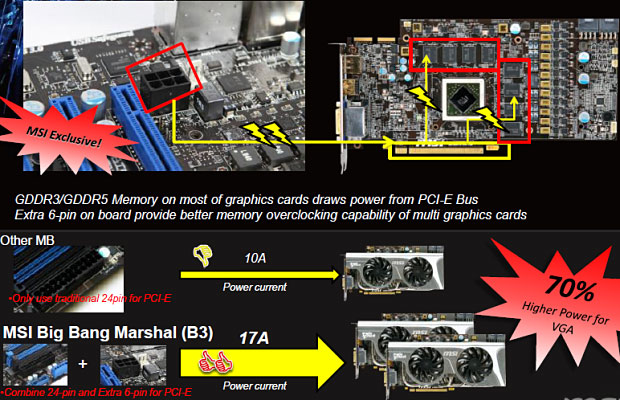

У материнській платі з настільки розвиненими можливостями розширення не обійшлося без посилення живлення шини PCI Express, яка була реалізована за рахунок додаткового 6-контактного роз’єму PCIE. Додаткове підведення забезпечить збільшення припустимого навантаження живлення пам'яті відеокарти від 10 до 17 А.

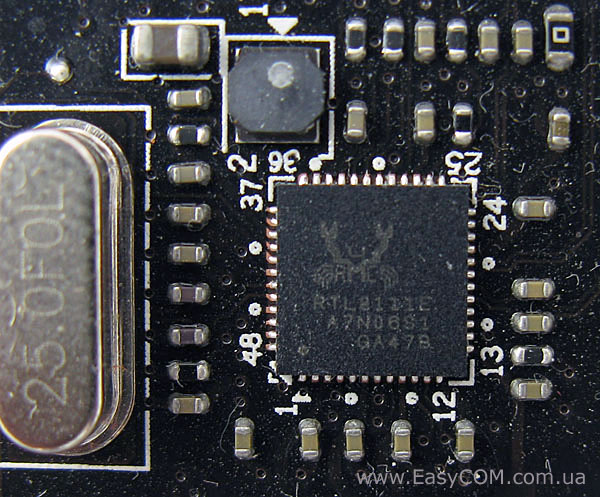

Підтримка двох мережних з'єднань Gigabit Ethernet проводиться на MSI Big Bang-Marshal завдяки двом розповсюдженим контролерам Realtek RTL8111E.

Аудіо підсистема на цій материнській платі заснована на 8-канальному кодеку Realtek ALC892, який останнім часом дуже часто застосовується на материнських платах високого і середнього класу.

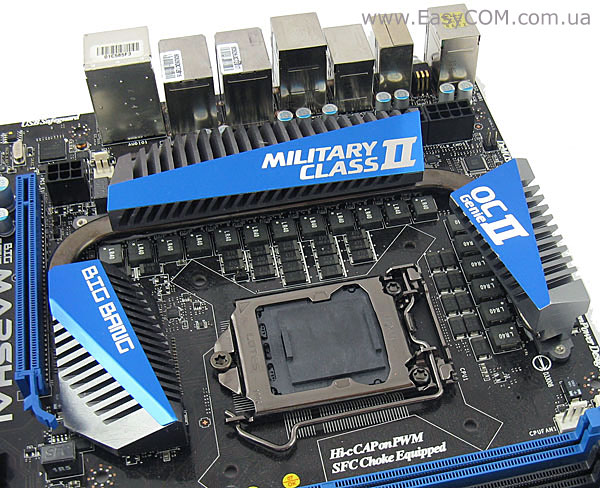

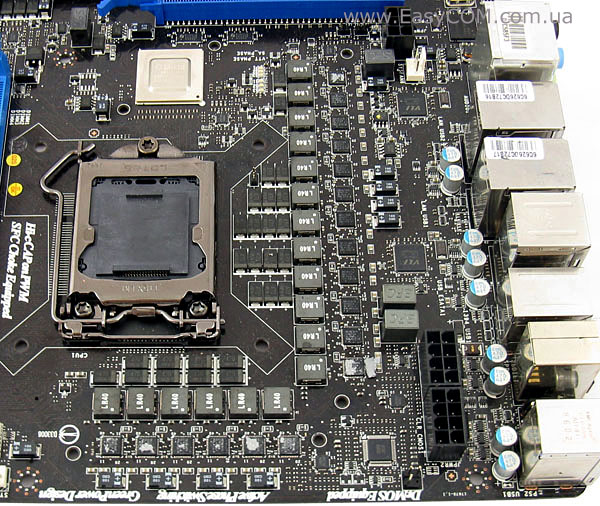

Іншим дуже сильним місцем материнської плати MSI Big Bang-Marshal є стабілізатор живлення APS-типу, який налічує 24 фази. За офіційним даними цей вузол живлення здатен витримувати навантаження 924 Вт (38,5 Вт х 24 фази). Тобто фактично материнська плата має десятикратний запас по потужності в порівняння з процесором Intel Core i7-2600K, TDP якого рівний 95 Вт.

Варто відзначити, що якщо в основному на MSI Big Bang-Marshal використовуються конденсатори полімерного типу, то тут застосовуються ще більш висококласні танталові конденсатори, розраховані на роботу при високих температурах.

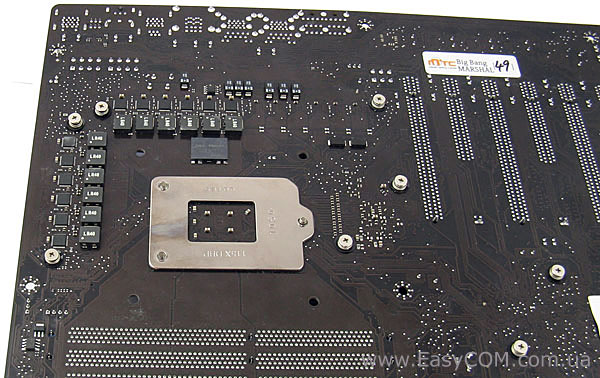

Далеко не всі силові елементи змогли вміститися на верхній частині материнської плати MSI Big Bang-Marshal. Майже половину схеми живлення процесора довелося розпаяти з тильної сторони.

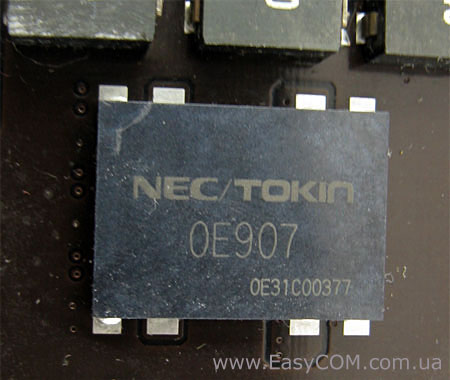

У якості силових напівпровідників використовуються елементи DrMOS RENESAS 20652A. Замість танталових конденсаторів на звороті використовується плівковий конденсатор NEC/Tokin 0E907 900 мкФ, 2,5В нового типу Proadlizer, для якого характерна дуже низька величина ESR (еквівалентний послідовний опір).

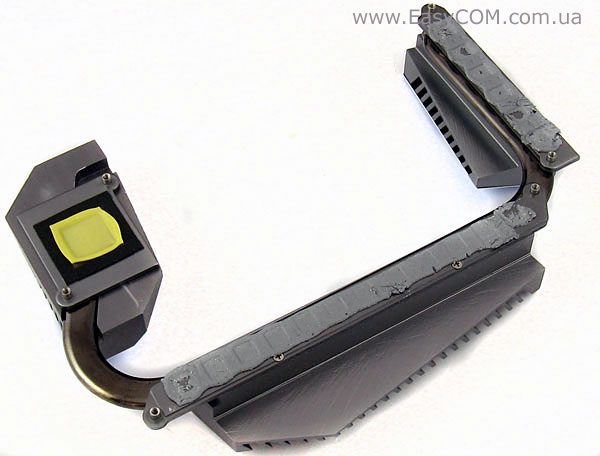

Теплова трубка системи охолодження в деяких частинах досить сильно стиснута, що не буде сприяти її ефективності. Сам же дизайн кулера стилізований під винищувач.

Для підведення напруги до вузла живлення використовуються два 8-контактних роз’єми. Крім 24-фаз для живлення безпосередньо ядер процесора в схемі присутні ще два трифазні перетворювачі, призначених для живлення блоку «System Agent» процесора і CPU VTT.

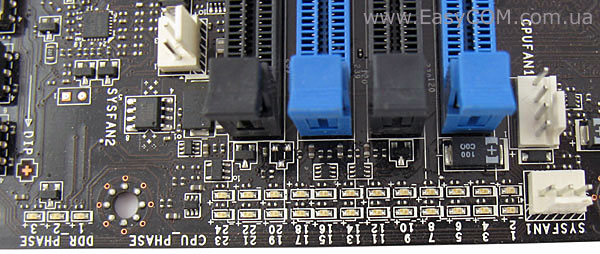

Індикація кількості активних фаз стабілізатора живлення проводиться за допомогою двох рядів світлодіодів біля слота оперативної пам'яті. Технологія APS також реалізована і для трифазної схеми живлення модулів пам'яті, індикатор роботи яких також є на материнській платі MSI Big Bang-Marshal.

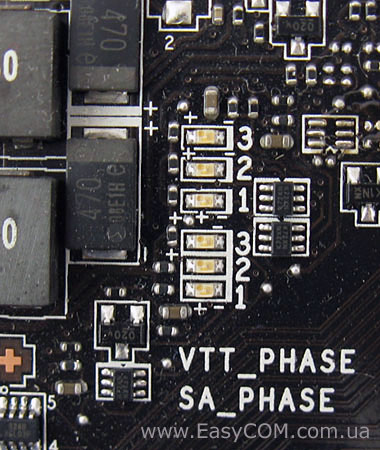

Крім того, на материнській платі MSI Big Bang-Marshal можна знайти індикатор роботи вузлів живлення CPU VTT і System Agent.

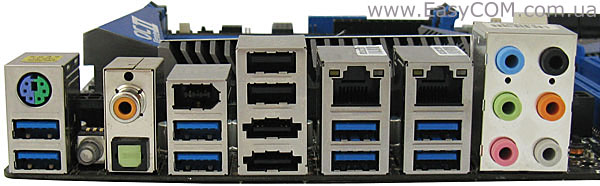

На задню панель материнської плати MSI Big Bang-Marshal виведені наступні порти:

• один PS/2 для клавіатури або миші,
• коаксіальний і оптичний S/PDIF,
• два порти USB 2.0 і вісім портів USB 3.0/2.0,
• два порти eSATA 3 Гб/c,
• порт IEEE 1394;
• два роз’єми RJ45 для мережних з'єднань,
• шість роз’ємів для 8-канального звуку.

Крім того, на інтерфейсній панелі є кнопка скидання BIOS.

Для підключення вентиляторів на материнській платі MSI Big Bang-Marshal є вісім роз’ємів, один 4-контактний для процесорного кулера і сім для корпусних вентиляторів.

EFI

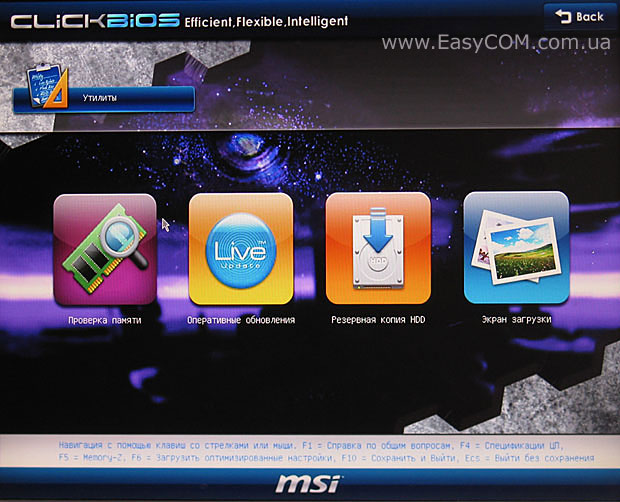

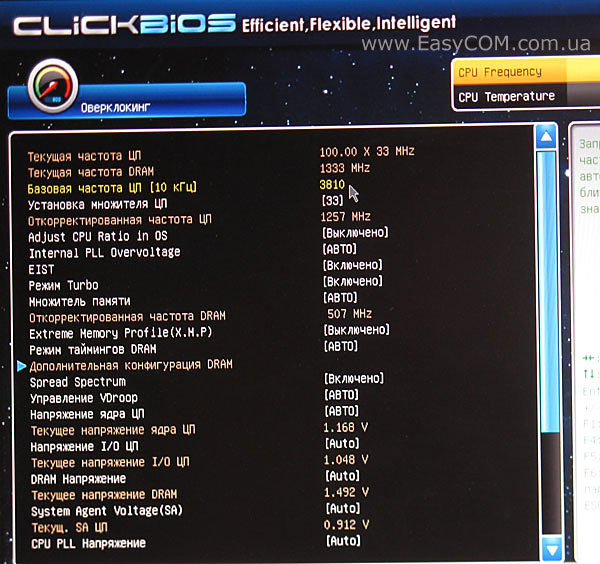

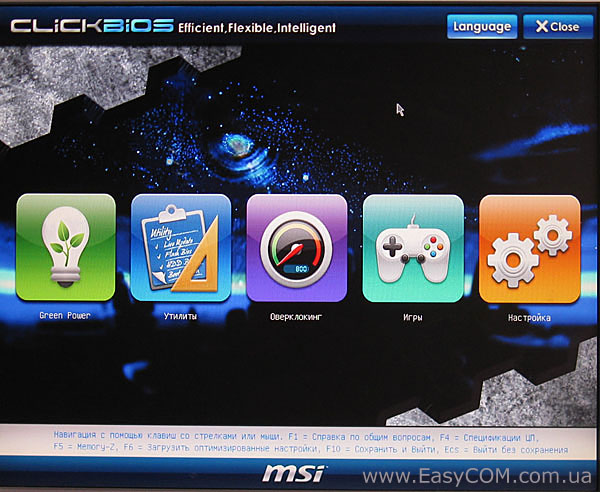

У материнській платі MSI Big Bang-Marshal застосовується EFI Click BIOS з кольоровим інтерфейсом, у якому можна використати мишу для керування. Також до його плюсів можна віднести багатомовність, завдяки якій можна використовувати і російську мову.

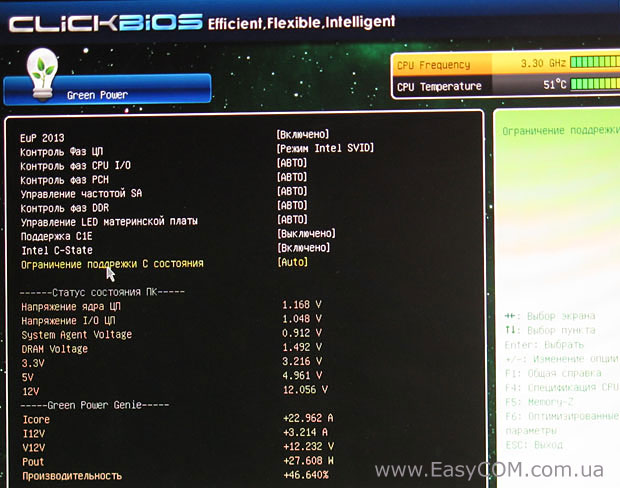

У розділі «Green Power» знаходяться налаштування для керування вузлами живлення, а також налаштування для керування енергозберігаючими технологіями процесора. Крім того, в цьому розділі проводиться моніторинг напруги на лініях блока живлення і основних вузлах материнської плати.

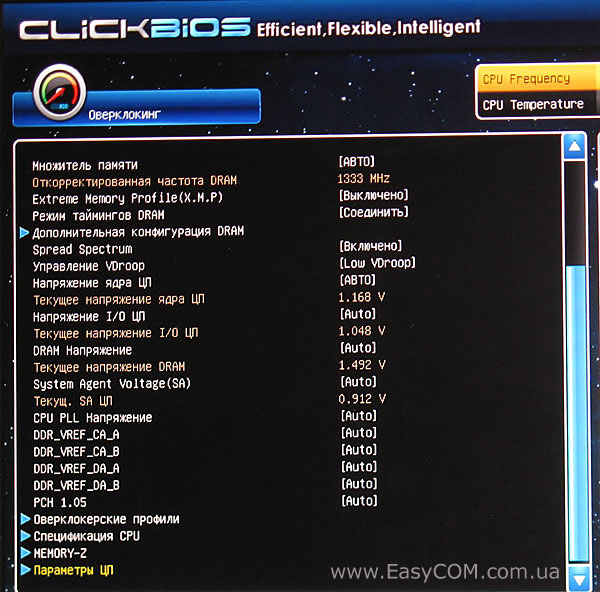

Налаштувань, необхідних для оверклокінгу, у материнської плати MSI Big Bang-Marshal дуже багато. Для зручності всі налаштування розділу «OC» ми зібрали в таблицю:

Параметр	Назва меню	Діапазон	Крок
Процесорні технології	CPU Feature	Active Processor Core, Limit CPUID Maximum, Execute Disable Bit, Intel Virtualization Tech, Power Technology, C1E, Overspeed Protection, C-State
Відключення опцій	Adjust CPU Ratio in OS EIST Intel Turbo Boost Extreme Memory Profile (XMP) Spread Spectrum	Enabled / Disabled
	Базова частота ЦП	3800 – 28230 кГц	10 кГц
	Встановлення множника ЦП	33-60	1
Множник пам'яті	DRAM Frequency	800 МГц, 1066 МГц, 1333 МГц,1600 МГц, 1866 МГц, 2133 МГц
Таймінги пам'яті	Режим таймінгів DRAM	CMD, tCL, tRCD, tRP, tRAS, tRFC,tWR, tWTR, tRRD, tRTP, tRAW, tWCL, tCKE, tRTL, tRTL2 tRRD, tRDD, tWWDR, tWWDD, tRWDRDD, tRWSR
	Керування VDroop	High VDroop Low VDroop
Напруга ядра ЦП	CPU Vcore	0,88 – 2,155 В	0,005 В
Напруга I/O ЦП	CPU IO	0,95 – 1,75	0,02 В
DRAM напруга		1,108 – 2,464 В	0,007 В
	System Agent Voltage	0,925 – 1,785 В	0,02 В
	CPU PLL	1,400 – 2,430 В	50 мВ / 10 мВ
	DDR_VREF_CA_A	0,435 – 1,125 В	5 мВ / 15 мВ / 25 мВ
	PCH 1.05	0,775 – 1,724 В	0,005 В

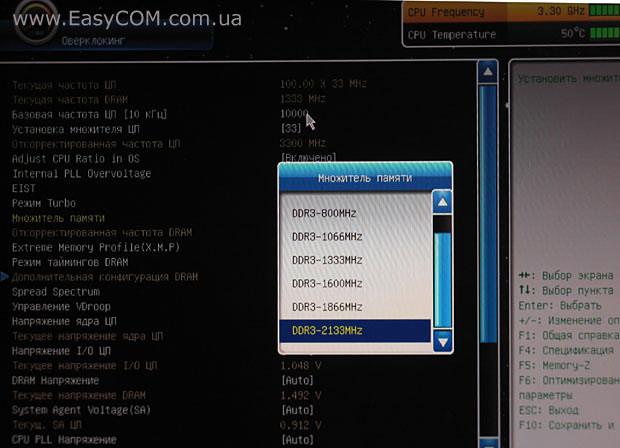

Максимальний множник частоти пам'яті відповідає DDR3-2133.

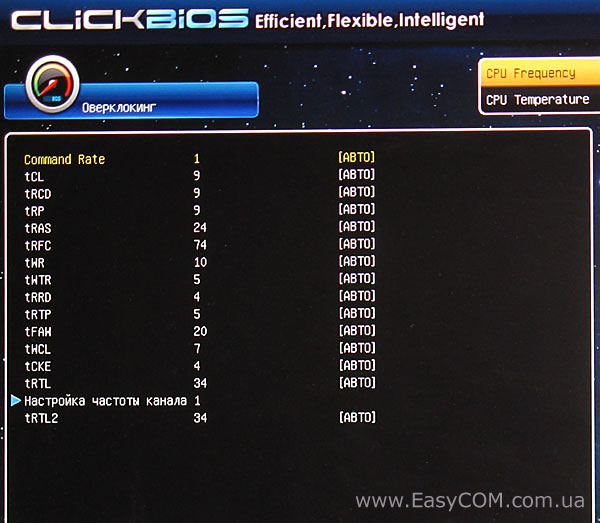

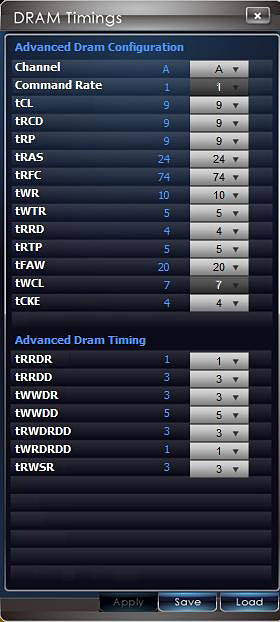

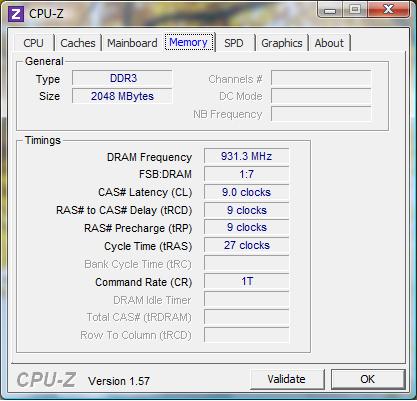

Також в EFI є можливість налаштування таймінгів (затримок) і підтаймінгів (другорядних затримок) оперативної пам'яті.

Можливостями збільшення напруги на основних компонентах материнська плата MSI Big Bang-Marshal дійсно радує, також як і малим кроком зміни.

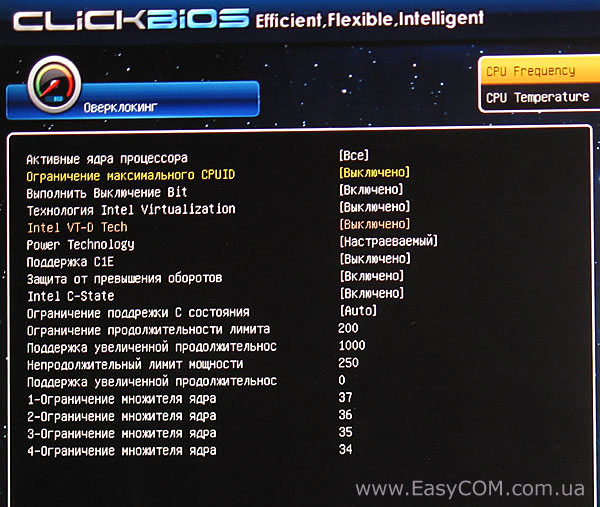

У розділі керування процесорними технологіями знаходяться налаштування завдання параметрів роботи технології Turbo Boost 2.0.

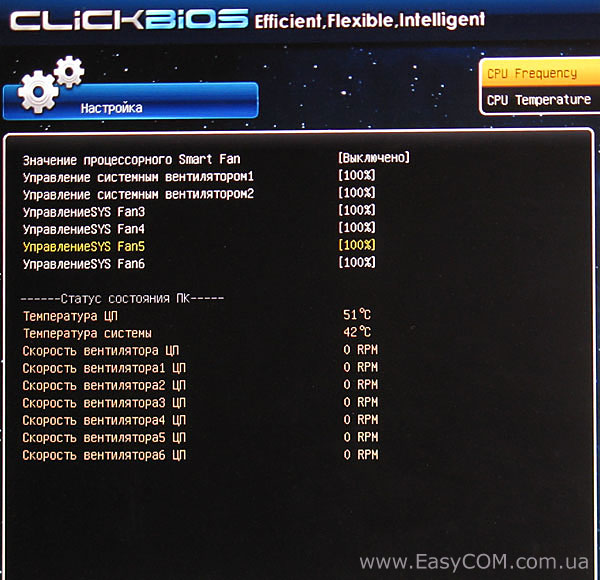

У розділі моніторингу можна стежити за:

• температурою материнської плати і процесора,
• швидкістю обертання процесорного кулера і шести корпусних вентиляторів.

Крім того, у цьому розділі можна включити функцію автоматичного керування процесорним кулером CPU Smart FAN Control, яка має чотири режими інтенсивності, і обмежити швидкість обертання корпусних вентиляторів до 75% і 50%.

Утиліти

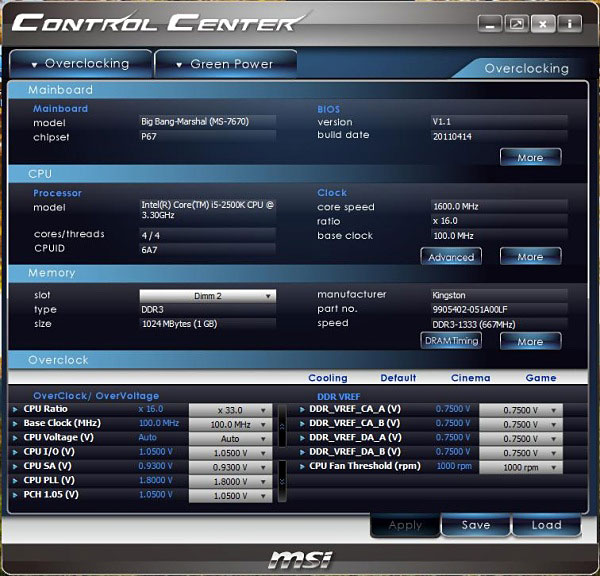

Для розгону, налаштування і моніторингу параметрів призначена фірмова утиліта MSI Control Center. З її допомогою можна змінювати напругу на компонентах у тому ж діапазоні, що і в EFI.

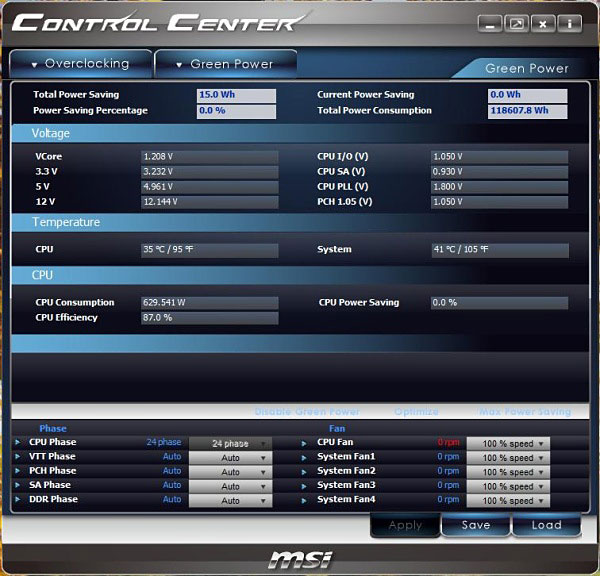

У вкладці «Green Power» утиліти MSI Control Center є налаштування для керування режимами роботи вузлів живлення, а також приводяться показання датчиків напруги.

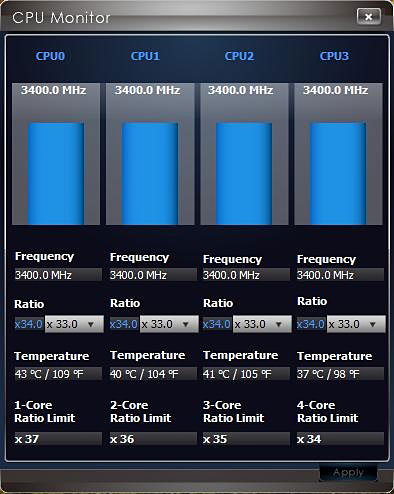

Для спостереження за динамічно мінливою частотою кожного процесорного ядра і його температурою є вкладка «CPU Monitor». У цій же вкладці можна визначити максимальний множник для кожного процесорного ядра.

Також корисною можливістю є здатність утиліти MSI Control Center керувати таймінгами оперативної пам'яті.

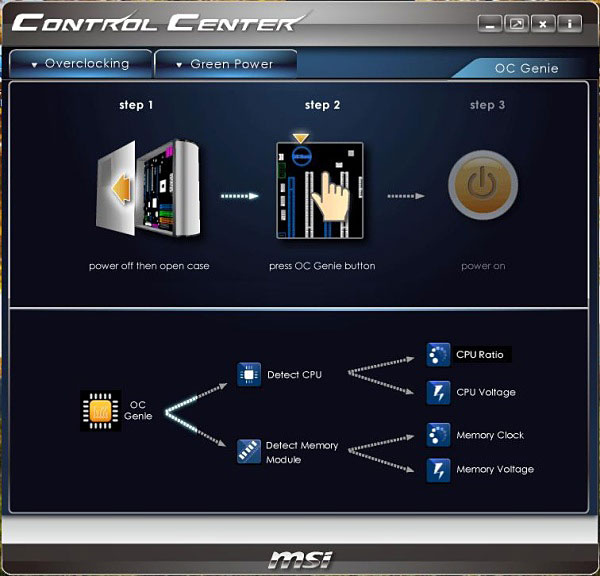

В одній з вкладок утиліти є алгоритм роботи функції авторозгону OC Genie, що активується кнопкою на материнській платі.

Саме з її допомогою процесор Intel Core i5-2500K розігнався до частоти 4190 МГц, що можна вважати досить гарним результатом.

Крім того, одночасно з розгоном процесора утиліта OC Genie дуже вагомо збільшила працюючу частоту оперативної пам'яті, як і було обіцяно на слайді з алгоритмом.

Розгін процесора в ручному режимі

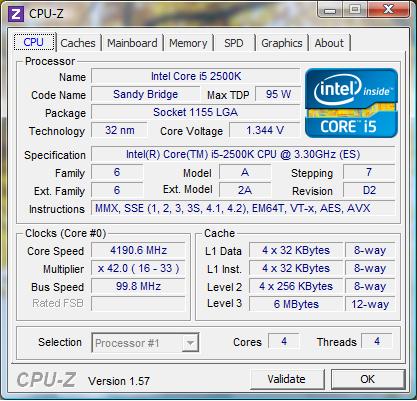

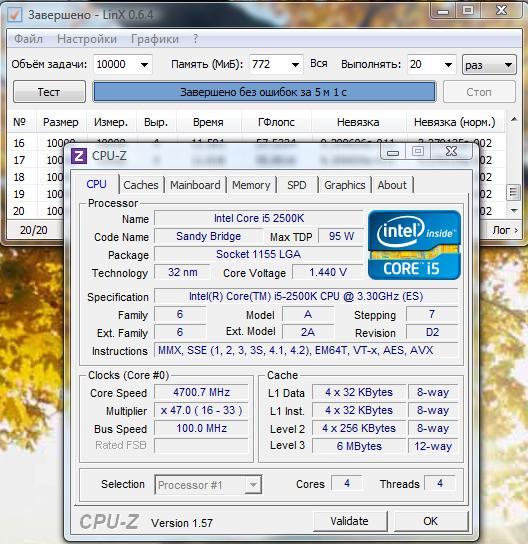

У ручному режимі процесор Intel Core i5-2500K вдалося розігнати до доступної для нього частоти 4,7 ГГц при напрузі 1,44 В у навантаженні. Причому відзначимо, що материнська плата MSI Big Bang-Marshal самостійно збільшувала напругу живлення під час навантаження від 1,4 В, виставлених початково в EFI, до 1,44 В.

Тестування

Для перевірки можливостей материнських плат використовувалося наступне обладнання:

Процесор	Intel Core i5-2500K (LGA1155, 3,3 ГГц, L3 6 МБ) Turbo Boost: enable C1E: enable
Кулер	Scythe Kama Angle Rev.B
Оперативна пам'ять	2x DDR3-2000 1024 МБ Kingston HyperХ KHX16000D3T1K3/3GX
Відеокарта	MSI R4850-2D1G-OC (Radeon HD 4850, 1 ГБ GDDR3, PCIE 2.0)
Жорсткий диск	Seagate Barracuda 7200.12 ST3500418AS, 500 ГБ, SATA-300, NCQ
Оптичний привід	ASUS DRW-1814BLT SATA
Блок живлення	Seasonic SS-650JT Active PFC (650 Вт, 120 мм вентилятор)
Корпус	CODEGEN M603 Miditower (2х 120 мм вентилятора на вдув/видув)

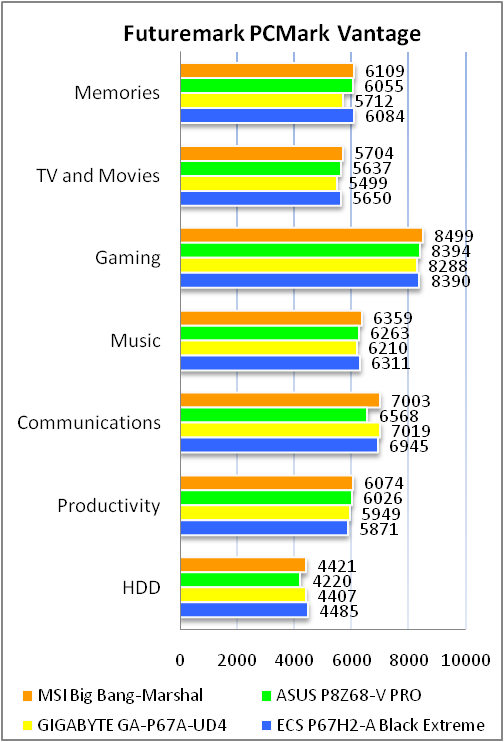

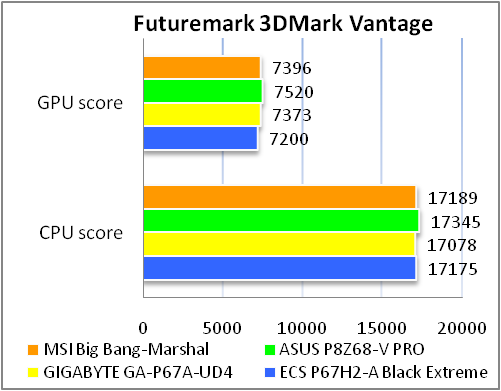

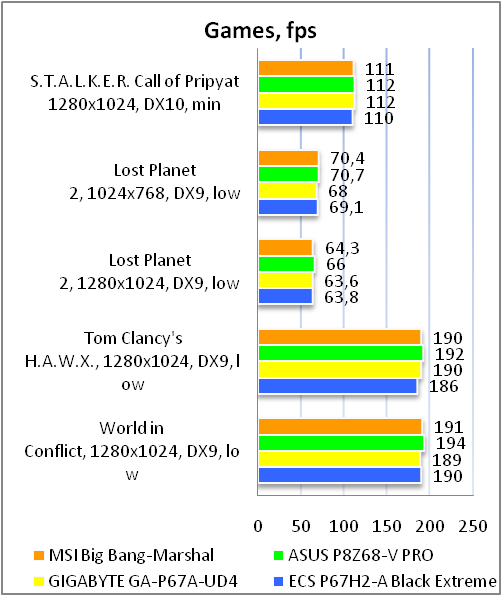

Результати тестів:

По продуктивності материнська плата MSI Big Bang-Marshal на номінальних частотах мало чим відрізняється від більш стандартних рішень на базі чіпсетів Intel 6-ї серії.

Тестування звукового тракту на основі кодека Realtek ALC892

Загальні результати (Rightmark Audio Analyzer)

16-bit, 44,1 khz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ	+0.18, -0.17	Дуже добре
Рівень шуму, дБ (А)	-84.5	Добре
Динамічний діапазон, дБ (А)	84.4	Добре
Гармонійні викривлення, %	0.096	Середньо
Гармонійні викривлення + шум, дБ(A)	-54.3	Погано
Інтермодуляційні викривлення + шум, %	0.214	Середньо
Взаємопроникнення каналів, дБ	-82.0	Дуже добре
Інтермодуляції на 10 кГц, %	0.237	Середньо
Загальна оцінка		Добре

24-bit, 192 khz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ	+0.08, -0.16	Дуже добре
Рівень шуму, дБ (А)	-85.0	Добре
Динамічний діапазон, дБ (А)	84.9	Добре
Гармонійні викривлення, %	0.0031	Дуже добре
Гармонійні викривлення + шум, дБ(A)	-77.0	Середньо
Інтермодуляційні викривлення + шум, %	0.017	Дуже добре
Взаємопроникнення каналів, дБ	-79.3	Дуже добре
Інтермодуляції на 10 кГц, %	0.015	Дуже добре
Загальна оцінка		Дуже добре

Вбудований аудіо-кодек Realtek ALC892 демонструє дуже гарну якість відтворення, тому можна казати, що його можливостей буде достатньо для більшої частини користувачів.

Висновки

У підсумку можна сказати, що флагманська материнська плата компанії MSI в особі Big Bang-Marshal дійсно вдалася. Це рішення перевершує більшість моделей, як по функціональних можливостям, так і по оверклокерському потенціалу, а також якості виконання. Не секрет, що заставою успішного розгону є потужні вузли живлення. І ця сторона на MSI Big Bang-Marshal реалізована з величезним запасом. Найважливіший вузол живлення розрахований на потужність до 924 Вт, а інші стабілізатори також мають посилений трифазний дизайн, плюс поліпшене живлення відеокарт. Все це вселяє ще більшу впевненість, що материнська плата MSI Big Bang-Marshal не підведе навіть в умовах екстремального розгону. Завдяки ж додатковому чіпу-комутатору Lucid, на цій материнській платі доступна підтримка технологій Lucid Hydralogix, ATI CrossFireX і NVIDIA SLI у конфігураціях x16+x16 або x8+x8+x8+x8 ліній PCI Express 2.0. Тому на базі MSI Big Bang-Marshal можна створювати самі продуктивні ігрові системи. На додаток до всього поліпшена і функціональна сторона материнської плати MSI Big Bang-Marshal за рахунок трьох контролерів USB 3.0, одного контролера SATA 6 Гб/с, що підтримує два порти, а ще одного контролера SATA 3 Гб/с для двох зовнішніх портів і контролера IEEE 1394. Ця материнська плата має багато не обов'язкових, але корисних «фішок», як пульт OC Dashboard, велика кількість індикаторів і панель контрольних крапок для виміру напруг.

Переваги:

• підтримка технологій Lucid Hydralogix, ATI CrossFireX і NVIDIA SLI у конфігураціях x16+x16 або x8+x8+x8+x8 ліній PCI Express 2.0;
• великий набір налаштувань у зручному EFI BIOS, необхідних для розгону;
• дуже потужний вузол живлення процесора, розрахований на навантаження до 924 Вт;
• висококласна елементна база Military Class II;
• пульт OC Dashboard;
• якісний 8-канальний звуковий кодек з підтримкою Creative X-Fi MB2 (EAX Advanced HD 5.0 і THX TruStudio PRO);
• панель «Voltage Check Point» для виміру напруги на контрольних крапках;
• два зовнішні порти eSATA 3 Гб/с;
• три контролери USB 3.0;
• два гігабітних мережних контролера.

Недоліки:

• відсутність слотів PCI;
• досить висока вартість.

Особливості:

• відсутність підтримки IDE і інших застарілих інтерфейсів.
