Огляд і тестування материнської плати MSI B450 TOMAHAWK: у гонитві за скальпами конкурентів

Уже не перший рік на ринку присутні відразу кілька лінійок ігрових материнських плат від компанії MSI, а саме ARSENAL GAMING, PERFOMANCE GAMING і ENTHUSIAST GAMING, які продовжують поповнюватися новинками після виходу нових чіпсетів від Intel або AMD. Не стала винятком і ситуація зі стартом продажів нових моделей на чіпсеті середнього рівня AMD B450 із підтримкою розгону. Оскільки найбільший інтерес представляють рішення з нижнього цінового сегменту, то ми вирішили почати знайомство зі свіжими материнськими платами з молодшої лінійки MSI ARSENAL GAMING.

MSI B450 TOMAHAWK

Першою до нас на тестування приїхала модель MSI B450 TOMAHAWK формату ATX, покликана замінити на ринку дуже успішну MSI B350 TOMAHAWK. На момент підготовки огляду її середня вартість становить близько $125, а середня ціна попередниці опустилася до $105. Давайте ж з'ясуємо, які можливості пропонує MSI в даному ціновому сегменті.

Специфікація

Модель

MSI B450 TOMAHAWK

Чіпсет

AMD B450

Процесорний роз'єм

Socket AM4

Підтримка процесорів

AMD Ryzen / APU AMD Ryzen

Підтримка пам'яті

4 x DIMM-слоти з підтримкою максимум 64 ГБ пам'яті з частотою до DDR4-3466 МГц

Слоти розширення

1 x PCI Express 3.0 x16 (AMD Ryzen − x16 або APU AMD Ryzen − x8)

1 x PCI Express 2.0 x16 (х4)

3 x PCI Express 2.0 x1

Дискова підсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 і M.2 22110; SATA і PCIe 3.0 x4)

6 x SATA 6 Гбіт/с

RAID 0, RAID 1, RAID 10

LAN

1 x Realtek RTL8111H (10/100/1000 Мбіт/с)

Звукова підсистема

8-канальний Realtek ALC892

Живлення

1 х 24-контактний роз'єм живлення ATX

1 x 8- контактний роз'єм живлення ATX12V

Вентилятори

1 x роз'єм вентилятора CPU (4-контактний)

1 x роз'єм підключення водоблока СВО (4-контактний)

4 x роз'єми підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієвий радіатор на елементах підсистеми живлення

Зовнішні порти I/O

1 x PS/2 Combo

1 x HDMI

1 x DVI-D

1 x RJ45

2 x USB 2.0

2 x USB 3.1 Gen 1

1 x USB 3.1 Gen 2 Type-C

1 x USB 3.1 Gen 2 Type-A

6 x аудіопортів

Внутрішні порти I/O

1 x USB 3.1 Gen 1

2 x USB 2.0

1 x COM

1 x TPM

BIOS

128 Mбіт Flash ROM UEFI AMI BIOS

PnP 1.0a, ACPI 5.0, SM BIOS 2.8

Форм-фактор

ATX

305 x 244 мм

Сайт виробника

MSI
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка і комплект постачання

MSI B450 TOMAHAWK MSI B450 TOMAHAWK

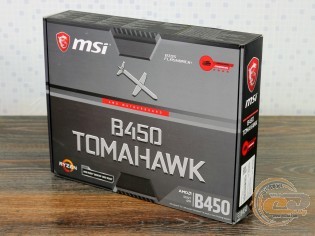

Материнська плата постачається в картонній коробці зі стильним оформленням у темних тонах і хорошим інформаційним наповненням, яке містить таблицю характеристик і ключові переваги кожного системного вузла.

MSI B450 TOMAHAWK

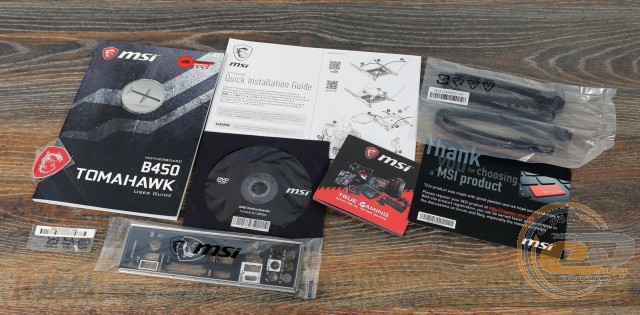

У коробці ми виявили цілком стандартний набір аксесуарів, а саме:

  • диск із драйверами і утилітами;
  • набір паперової документації;
  • два кабелі SATA;
  • заглушку інтерфейсної панелі.

Дизайн і особливості плати

MSI B450 TOMAHAWK

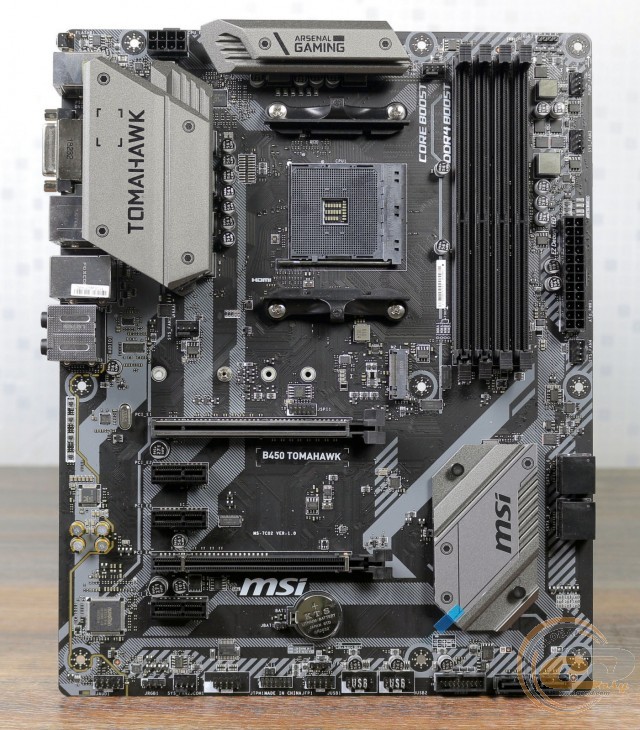

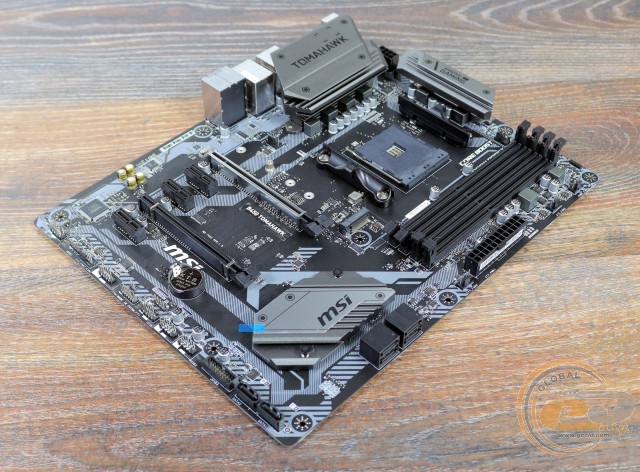

В основу новинки лягла друкована плата формату ATX (305 x 244 мм) чорного кольору із приємним і ненав'язливим візерунком. Також у строгому стилі виконані і радіатори системи охолодження, які виділяються на загальному тлі тільки своєю нестандартною формою. У цілому дизайн MSI B450 TOMAHAWK повинен сподобатися більшості потенційних покупців, серед яких присутні прихильники суворого стилю в оформленні своїх систем.

MSI B450 TOMAHAWK

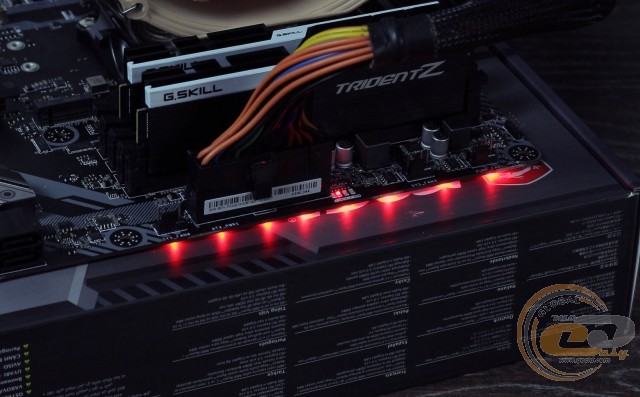

Любителям же різноманітності припаде до душі LED-підсвічування, яку полягає в наявності восьми світлодіодів на правій стороні друкованої плати і двох колодок для світлодіодних стрічок. Управління та синхронізація ілюмінації з іншими комплектуючими відбувається за допомогою технології MSI Mystic Light.

MSI B450 TOMAHAWK

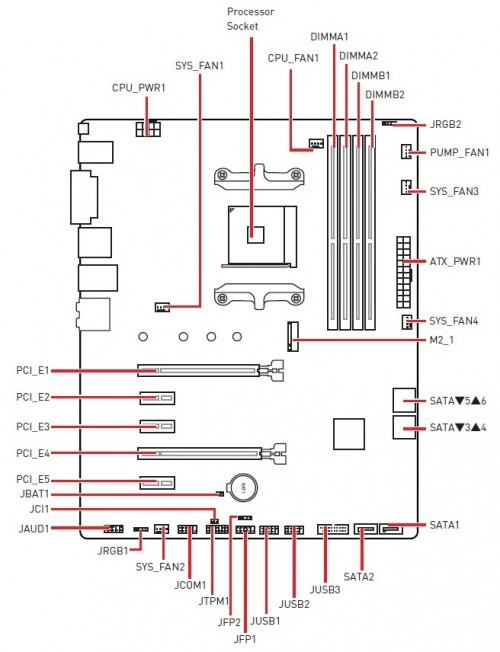

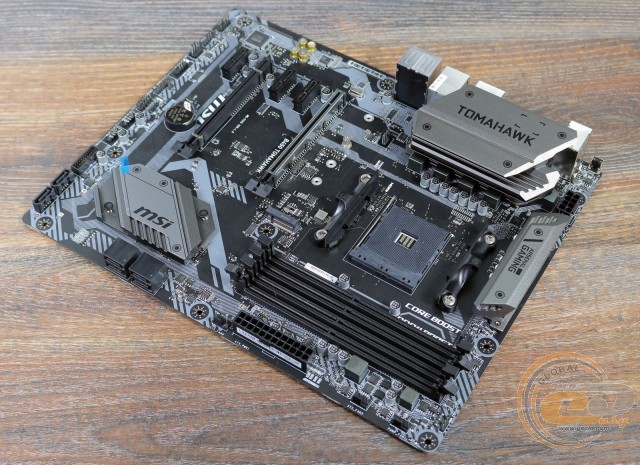

Що ж стосується компонування, то вона виконана на високому рівні, і ніяких серйозних проблем зі зручністю збірки системи у вас не виникне.

MSI B450 TOMAHAWK

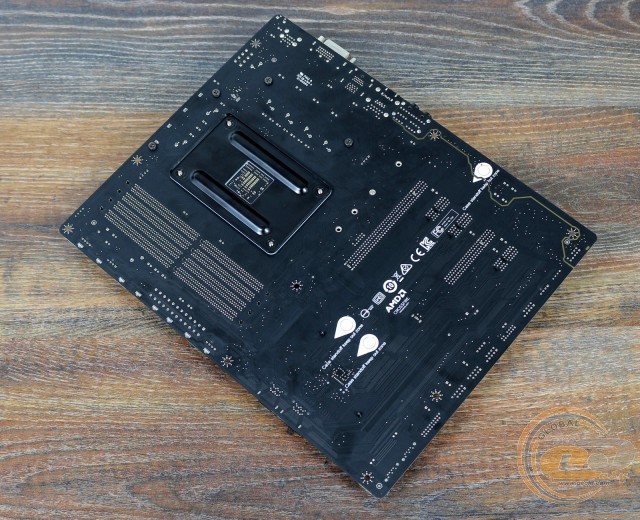

Глянувши на зворотний бік друкованої плати, можна відзначити хіба що стандартну опорну пластину процесорного роз'єму, а також той факт, що радіатори на елементах підсистеми живлення закріплені за допомогою гвинтів, а на чіпсеті - пластиковими кліпсами.

MSI B450 TOMAHAWK

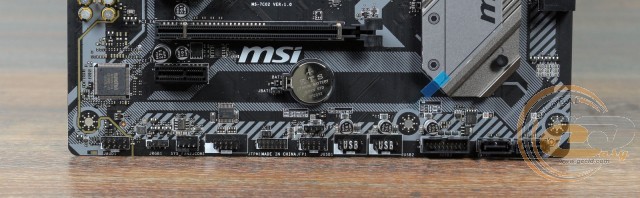

У нижній частині плати розташовані такі елементи: колодка підключення аудіо роз'ємів передньої панелі, роз'єм для світлодіодної стрічки, порти COM і TPM, дві колодки підключення передньої панелі, роз'єм для підключення системного вентилятора, а також три колодки для підключення інтерфейсів USB: дві для USB 2.0 і одна USB 3.1 Gen1.

Усього на MSI B450 TOMAHAWK силами чіпсета реалізована підтримка шести портів USB 2.0: чотирьох внутрішніх і двох на інтерфейсній панелі. Що ж стосується USB 3.1 Gen 1, то їх всього чотири: два внутрішніх і два на інтерфейсній панелі.

MSI B450 TOMAHAWK

MSI B450 TOMAHAWK

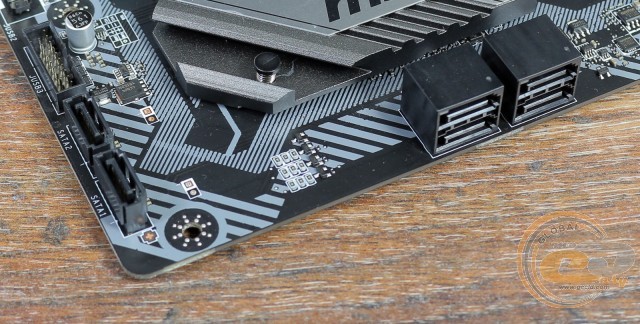

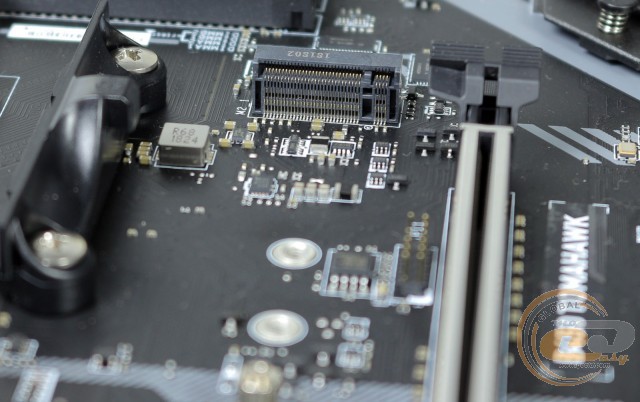

Можливості організації дискової підсистеми представлені інтерфейсом M.2 Socket 3 (підтримуються формати SSD-накопичувачів M.2 2 242, M.2 2260, M.2 2280 і M.2 22110) і шістьма портами SATA 6 Гбіт/с. Відзначимо, що при встановленому накопичувачі M.2, два з шести портів SATA («SATA5» і «SATA6») будуть відключені.

MSI B450 TOMAHAWK

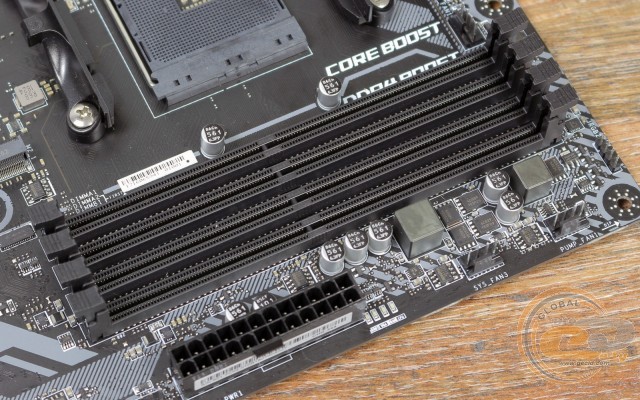

Системна плата MSI B450 TOMAHAWK оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4. Підтримуються планки, що працюють на частотах до 3466 МГц. Максимальний обсяг пам'яті може досягати 64 ГБ, і вона може працювати у двоканальному режимі, чого буде достатньо для більшості поставлених завдань.

MSI B450 TOMAHAWK

MSI B450 TOMAHAWK

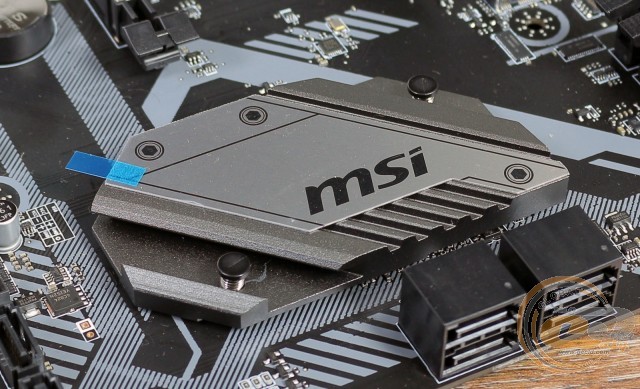

Система охолодження розглянутої плати складається із трьох основних алюмінієвих радіаторів. У процесі тестування були зафіксовані такі температурні показники:

  • радіатор охолодження чіпсета - 41°C;
  • радіатор охолодження елементів підсистеми живлення - 43°C (при розгоні - 48°C);
  • дроселі підсистеми живлення - 48°C (при розгоні - 62°C).

Одним із поліпшень у нових материнських плат компанії MSI є збільшення площі радіаторів. І отримані результати явно вказують на хорошу ефективність їх роботи, що свідчить про правильний підбір матеріалів і їх конструкції.

MSI B450 TOMAHAWK

MSI B450 TOMAHAWK

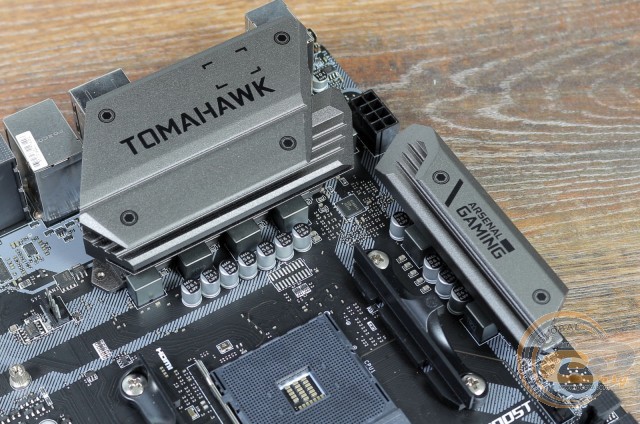

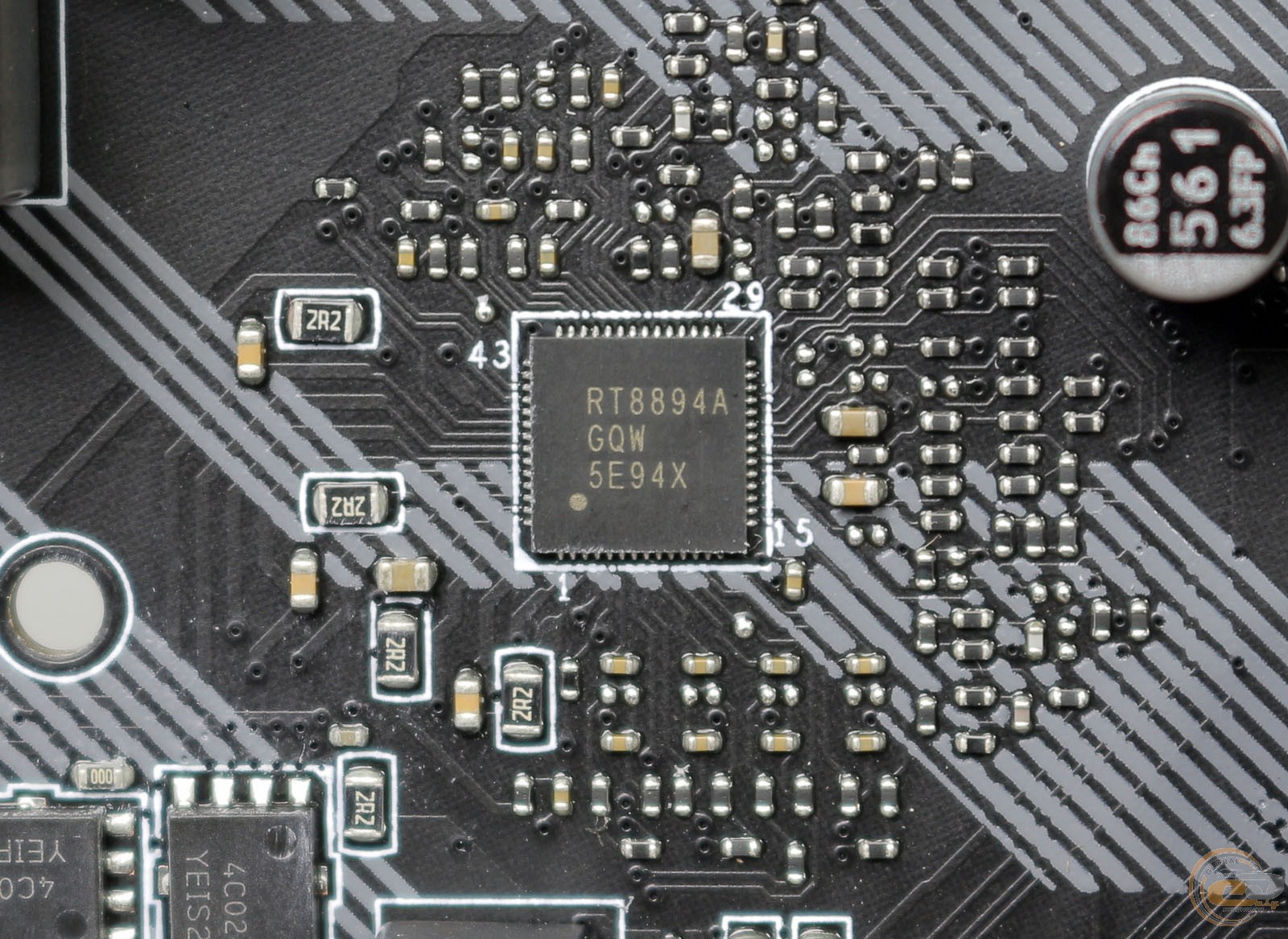

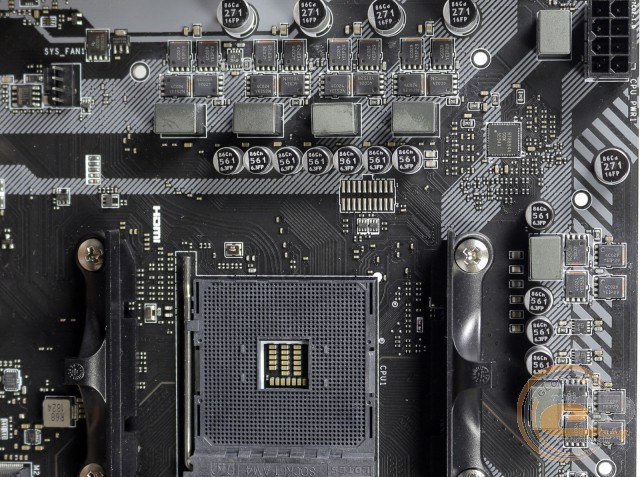

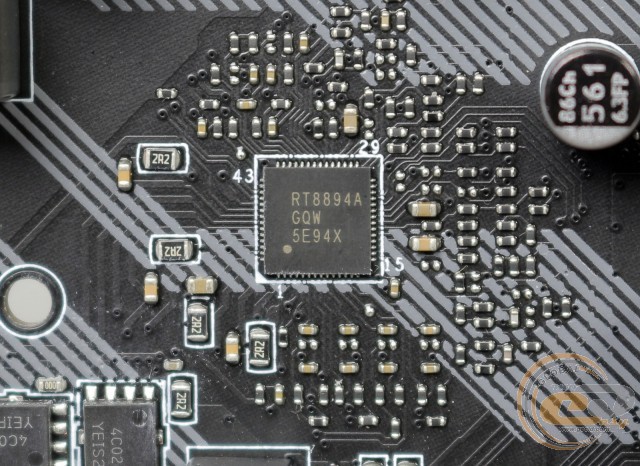

Живлення процесора здійснюється за 6-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач заснований на цифровому ШІМ-контролері RT8894А виробництва Richtek Technology. Елементна база новинки набрана за допомогою якісних комплектуючих відповідно до фірмового дизайну Military Class 4. До її складу увійшли твердотільні конденсатори, феритові дроселі і транзистори 4C024N і 4C029N від ON Semiconductor.

MSI B450 TOMAHAWK

Для розширення функціональності у користувача є в розпорядженні п'ять слотів:

  1. PCI Express 3.0 x16 (у режимі х16 або x8);
  2. PCI Express 2.0 x1;
  3. PCI Express 2.0 x1;
  4. PCI Express 2.0 x16 (у режимі х4);
  5. PCI Express 2.0 x1.

Для організації графічної підсистеми є два слоти PCI Express x16, один з яких (із посиленою металевою конструкцією) підключений до процесора і завжди використовує 16 ліній PCI Express 3.0 (або 8 ліній при встановленні APU AMD Ryzen), тоді як другий використовує тільки 4 чіпсетні лінії. При встановленні пари відеокарт, вони будуть працювати за не найоптимальнішою схемою х16+х4, яка до того ж лише за допомогою графічних прискорювачів на основі GPU компанії AMD.

MSI B450 TOMAHAWK

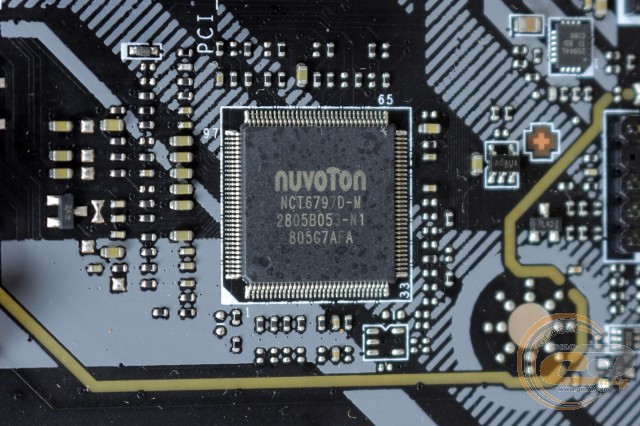

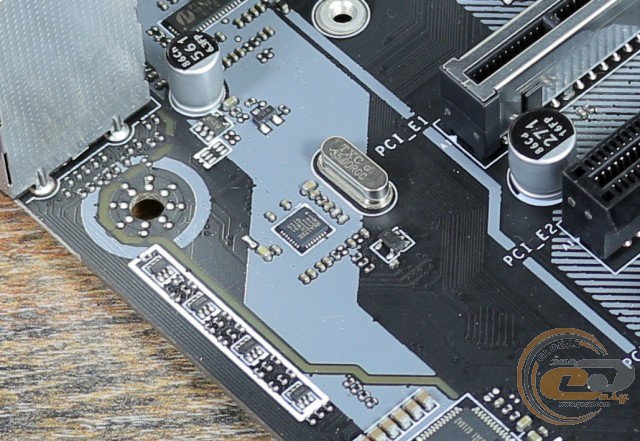

Можливості Multi I/O реалізовані за допомогою мікросхеми NUVOTON NCT6797D-M, яка управляє роботою системних вентиляторів, портами COM і PS/2, а також забезпечує моніторинг.

MSI B450 TOMAHAWK

Для реалізації мережевих з'єднань слугує гігабітний LAN-контролер Realtek RTL8111H. Можливість пріоритизації мережевого трафіку реалізована в фірмовому ПЗ MSI GAMING LAN.

MSI B450 TOMAHAWK

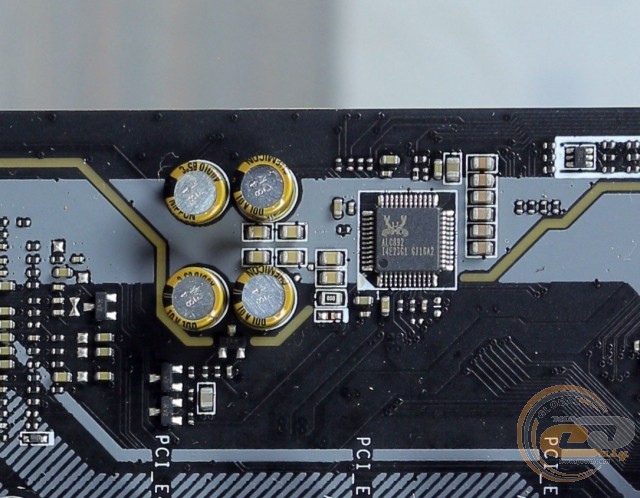

Звукова підсистема з дизайном Audio Boost заснована на 7.1-канальному HDA-кодеку Realtek ALC892, який функціонує разом із високоякісними аудіоконденсаторами Nippon Chemi-Con. Сам же звуковий тракт ізольований для захисту від електромагнітних перешкод, а лівий і правий звукові канали розведені за різними шарами друкованої плати.

MSI B450 TOMAHAWK

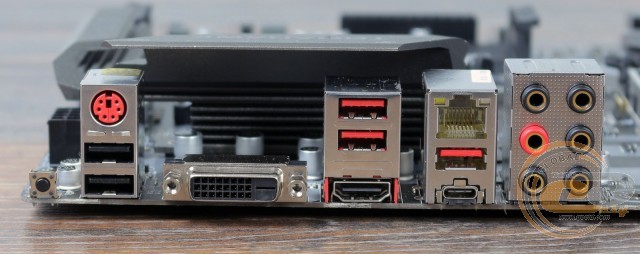

На інтерфейсну панель MSI B450 TOMAHAWK виведені такі порти:

  • 1 x HDMI;
  • 1 x DVI-D;
  • 1 x RJ45;
  • 2 x USB 3.1 Gen 1;
  • 1 x USB 3.1 Gen 2 Type-A;
  • 1 x USB 3.1 Gen 2 Type-C;
  • 2 x USB 2.0;
  • 6 x аудіопорти;
  • 1 x кнопка «BIOS FLASHBACK+»
  • 1 x PS / 2 Combo.

Подібне компонування можна охарактеризувати як дуже вдале, так як вона має достатню кількість портів USB (включаючи пару високошвидкісних USB 3.1 Gen 2), двома відеовиходами і можливістю зручного підключення багатоканальної акустики. Також не варто забувати про зручний час оновлення прошивки BIOS (кнопка «BIOS FLASHBACK+»), для якого не потрібне встановлення процесора і ОЗП, і про можливість вивести на задню панель порт COM за допомогою відповідної колодки.

MSI B450 TOMAHAWK

Материнська плата оснащена шістьма 4-контактними роз'ємами для підключення вентиляторів: один служить для системи охолодження процесора, ще один призначений для водоблоку СВО, а чотири залишилися, які знадобляться для підключення системних пропелерів.

UEFI BIOS

У тестованої моделі використовується фірмовий завантажувач ClickBIOS 5, заснований на інтерфейсі UEFI. Він відрізняється привабливим графічним інтерфейсом і зручністю процесу внесення змін до налаштувань. Опції, необхідні для тонкого конфігурування системи, згруповані в розділі «OC», де при необхідності можна отримати доступ до регулювання напружень на різних компонентах. Також підтримується збереження налаштувань BIOS шести різних профілях і можливість завантаження необхідного профілю з USB-накопичувача.

У розділі «Hardware Monitor» відкривається доступ до спостереження за системною температурою, температурою процесора і швидкістю обертання встановлених вентиляторів. Тут же можна задавати вручну необхідну частоту обертання лопатей пропелерів. Додатково можна стежити за напругою на ядрі процесора, модулях пам'яті і на лініях живлення +12В і +5В.

Можливості розгону

MSI B450 TOMAHAWK

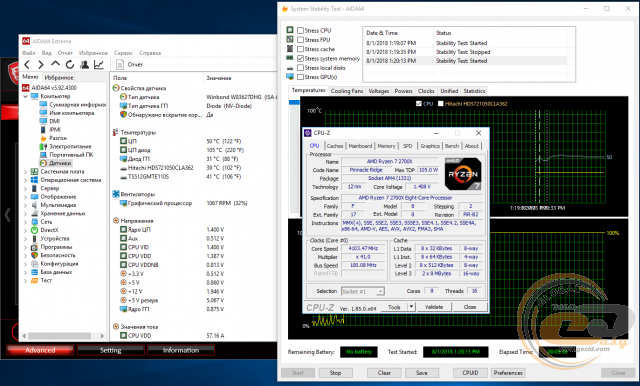

У ручному режимі вдалося підвищити частоту процесора AMD Ryzen 7 2700X до 4,1 ГГц. Напруга при цьому було 1,408 В. У стрес-тесті AIDA64 температура його ядер піднялася до 50°С при критичній позначці в 85°C, тому ніяких проблем зі стабільністю роботи не було.

MSI B450 TOMAHAWK

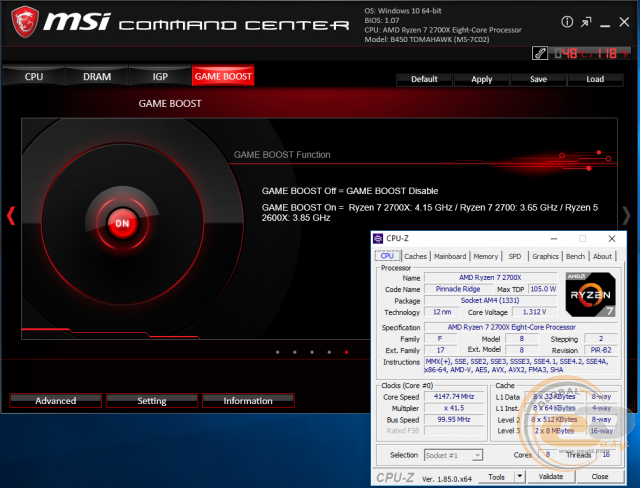

Автоматичний розгін за допомогою функції GAME BOOST реалізувати не вдалося. Після застосування параметрів частота процесора і напруги підвищувалися, але в такому режимі система працювала нестабільно. Можливо, це поправлять із подальшими оновленнями ПЗ і BIOS.

MSI B450 TOMAHAWK

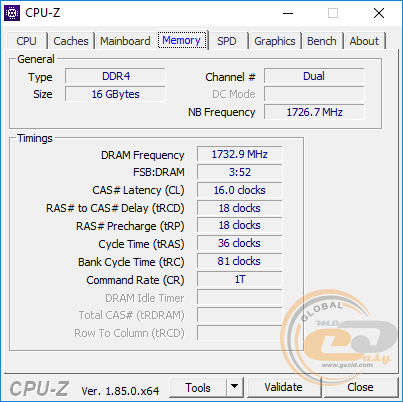

За допомогою функції Memory Try It! у BIOS оперативну пам'ять DDR4-3200 G.SKILL Trident Z вдалося запустити на частоті в 3466 МГц. При цьому таймінги вийшли не найоптимальнішими, проте їх зниження призводило до нестабільної роботи системи.

Тестування

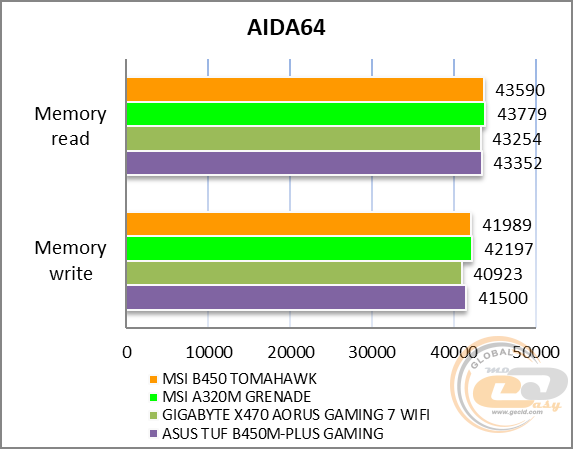

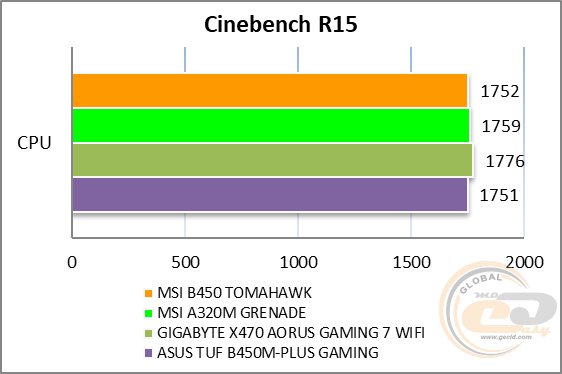

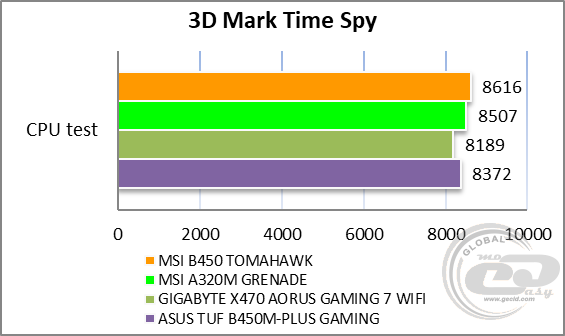

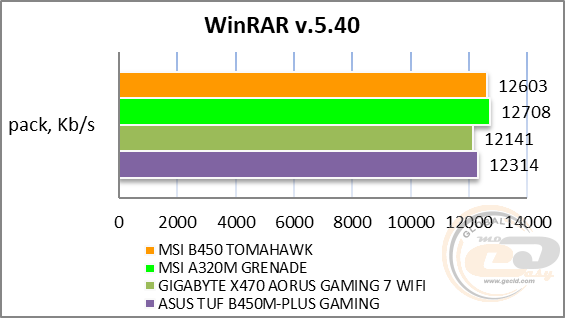

Для перевірки можливостей материнської плати MSI B450 TOMAHAWK використовувалося таке обладнання:

Процесор

AMD Ryzen 7 2700X (Socket AM4, 4,3 ГГц, L3 16MB)
Turbo Boost: enable

Кулер

Noctua NH-U14S

Оперативна пам'ять

2 x 8 ГБ DDR4-32000 G.SKILL Trident Z F4-3200C15D-16GTZKW

Відеокарта

ASUS GeForce GTX 980 4GB GDDR5 Matrix Platinum

Жорсткий диск

WD Purple (WD10PURX, 1 ТБ)

Оптичний привід

ASUS DRW-1814BLT SATA

Блок живлення

Seasonic X-560 Gold (SS-560KM Active PFC)

Корпус

CODEGEN M603 Midi Tower (2 х 120-мм вентилятори на вдув/видув)

Монітор

Philips Brilliance 240P4QPYNS

MSI B450 TOMAHAWK

MSI B450 TOMAHAWK

MSI B450 TOMAHAWK

MSI B450 TOMAHAWK

MSI B450 TOMAHAWK

MSI B450 TOMAHAWK

MSI B450 TOMAHAWK

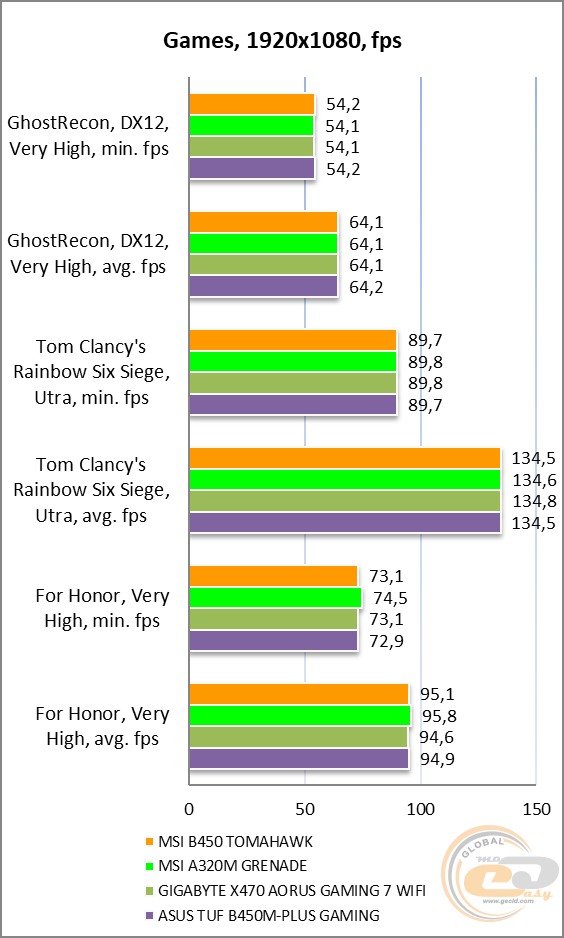

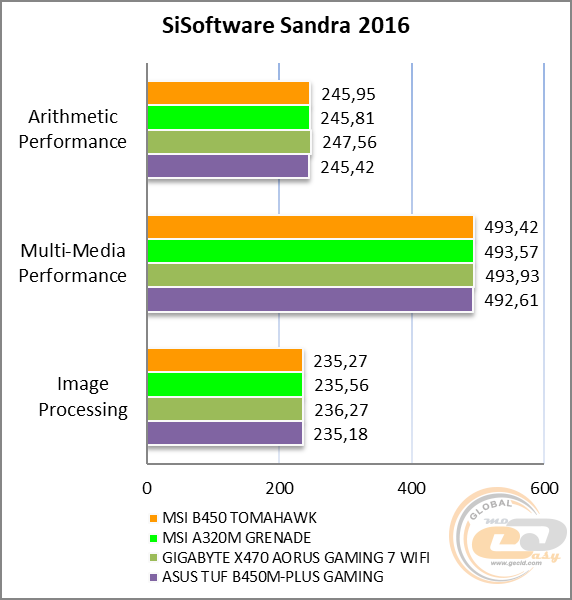

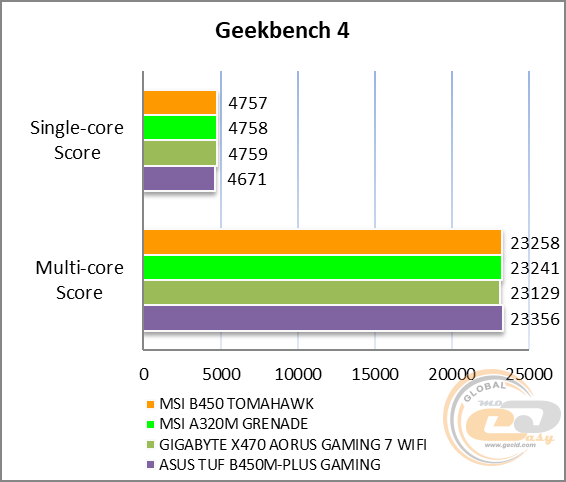

Отримані результати знаходяться на рівні інших конкурентних аналогів, що вказує на використання хорошої елементної бази, актуальних функціональних можливостей і вдалої оптимізації налаштувань BIOS.

Тестування звукового тракту на основі кодека Realtek ALC892

Звіт про тестування в RightMark Audio Analyzer

Режим роботи 16-bit, 44,1 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.03, -0.06

Відмінно

Рівень шуму, дБ (А)

-88.2

Добре

Динамічний діапазон, дБ (А)

88.0

Добре

Гармонійні викривлення, %

0.0046

Дуже добре

Гармонійні викривлення + шум, дБ(A)

-78.2

Посередньо

Інтермодуляційні викривлення+ шум, %

0.015

Дуже добре

Взаємопроникнення каналів, дБ

-85.0

Дуже добре

Інтермодуляції на 10 кГц, %

0.015

Дуже добре

Загальна оцінка



Дуже добре

Режим роботи 24-bit, 192 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.03, -0.06

Відмінно

Рівень шуму, дБ (А)

-89.4

Добре

Динамічний діапазон, дБ (А)

89.2

Добре

Гармонійні викривлення, %

0.0042

Дуже добре

Гармонійні викривлення + шум, дБ(A)

-79.3

Посередньо

Інтермодуляційні викривлення + шум, %

0.014

Дуже добре

Взаємопроникнення каналів, дБ

-84.1

Дуже добре

Інтермодуляції на  10 кГц, %

0.014

Дуже добре

Загальна оцінка



Дуже добре

Можливостей встановленої звукової підсистеми на основі кодека Realtek ALC892 буде цілком достатньо для повсякденної експлуатації.

Висновки

У цілому материнська плата MSI B450 TOMAHAWK нам сподобалася. Її ціна орієнтовно на $20 вища, ніж у MSI B350 TOMAHAWK. Що ж ми отримуємо натомість? По-перше, можливість встановлення процесорів AMD Ryzen другого покоління прямо з коробки, без поновлення BIOS. По-друге, збільшені радіатори для більш надійної роботи ключових вузлів. Також виділимо підтримку більш швидкої оперативної пам'яті, відмова від двох слотів PCI із додаванням однієї PCIe x1, збільшення кількості SATA-інтерфейсів, відмова від D-Sub, додавання двох USB 3.1 Gen 2 і кнопки «BIOS FLASHBACK+» для простого оновлення прошивки в майбутньому. Одним словом, список змін виглядає дуже гідно. Усе це відмінно доповнюється приємним стриманим дизайном, системою LED-підсвічування і парою колодок для світлодіодних стрічок.

До особливостей можна віднести проблеми з автоматичним розгоном процесора, які, швидше за все, будуть виправлені зі свіжими версіями BIOS, а також обмеження одночасної роботи деяких інтерфейсів. А ось розігнати пам'ять за допомогою функції Memory Try It! у BIOS удалося без проблем.

У підсумку, якщо ви націлилися на покупку процесора AMD Ryzen другого покоління, то MSI B450 TOMAHAWK буде відмінним вибором в якості основи для збірки сучасної ігрової системи.

Переваги:

  • висококласна елементна база для більш надійної і стабільної роботи материнської плати;
  • LED-підсвічування і пара колодок для світлодіодних стрічок;
  • стильний дизайн у темних тонах;
  • можливість розгону пам'яті і процесора;
  • розширена дискова підсистема;
  • продумане компонування набортних елементів;
  • відмінне компонування інтерфейсної панелі;
  • використання посиленого роз'єму PCI Express 3.0 x16 для встановлення масивної відеокарти;
  • гігабітний мережевий контролер із можливістю пріоритизації трафіку;
  • наявність кнопки «BIOS FLASHBACK+» для простого оновлення прошивки BIOS;
  • підтримка низки корисних фірмових технологій і утиліт.

Особливості:

  • обмеження роботи деяких інтерфейсів.

gamers

Автор: Костянтин Шорохов
Переклад: Лілія Масюк

Висловлюємо подяку компанії MSI за надану для тестування материнську плату.

Висловлюємо подяку компаніям AMDASUS, G.SKILL,  Philips і Seasonic  за надане для тестового стенда обладнання.
