Огляд і тестування материнської плати MSI B360M MORTAR: розумний вибір?

Поки компанія Intel затягувала випуск лінійки доступних чіпсетів з підтримкою Intel Coffee Lake, AMD встигла застовпити індекс B350 за собою, і саме тому спадкоємець Intel B250 під час анонса був названий Intel B360, що трохи незвично. У даному огляді ми і поговоримо про дану новинку, яка є передостанньою в черзі з нових наборів системної логіки, представлених Intel. З докладним описом Intel H370 і Intel H310 ви можете ознайомитися в наших попередніх матеріалах, ну а ми тим часом перейдемо безпосередньо до Intel B360, залишивши Intel Q370 на закуску.

MSI B360M MORTAR

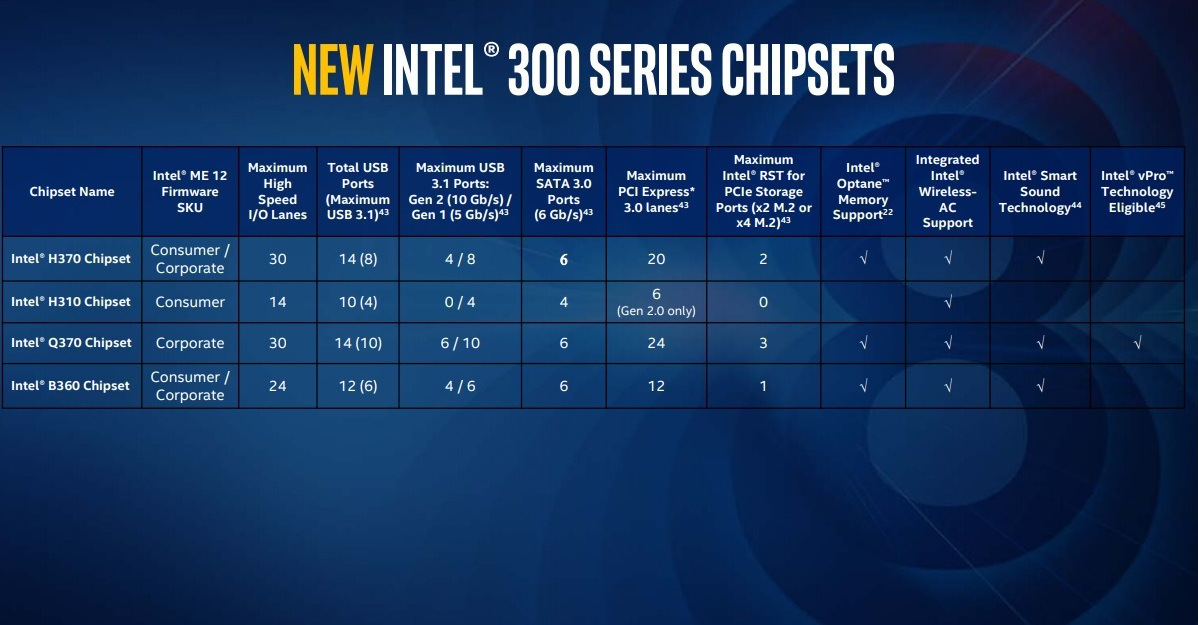

Як і з іншими моделями з нової лінійки, будь-яких істотних змін в Intel B360 у порівнянні з Intel B250 ви не помітите. Ключовими нововведеннями є підтримка процесорів Intel Coffee Lake, технології Intel Wireless-AC, а також чотирьох портів USB 3.1 Gen 2. Порівняльна таблиця всіх актуальних чіпсетів виглядає таким чином:

Модель

Intel Z370

Intel Q370

Intel H370

Intel B360

Intel H310

Підтримка розгону

Так

Ні

Ні

Ні

Ні

Кількість ліній PCI Express

24 (3.0)

24 (3.0)

20 (3.0)

12 (3.0)

6 (2.0)

Максимальна кількість портів USB 3.1 Gen 2 / USB 3.1 Gen 1

- / -

6 / 10

4 / 8

4 / 6

0 / 4

Загальна кількість портів USB

14

14

14

12

10

SATA 6 Гбіт/с

6

6

6

6

4

RAID 0, 1, 5, 10

Так

Так

Так

Ні

Ні

Intel RST

3

3

2

1

0

Intel Wireless-AC

Ні

Так

Так

Так

Так

Intel Smart Sound

Ні

Так

Так

Так

Ні

Давайте ж познайомимося з новинкою на основі материнської плати MSI B360M MORTAR.

Специфікація

Модель

MSI B360M MORTAR

Чіпсет

Intel B360

Процесорний роз'єм

Socket LGA1151

Підтримка процесорів

Intel Core / Pentium / Celeron восьмого покоління для платформи Socket LGA1151

Підтримка пам'яті

4 x DIMM-слоти з підтримкою максимум64 ГБ пам'яті з частотою до DDR4-2666 МГц

Слоти розширення

2 x PCI Express 3.0 x16 (x16 / x16+x4)

2 x PCI Express 3.0 x1

Дискова підсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 і M.2 22110; SATA і PCIe 3.0 x4)

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; PCIe 3.0 x4)

4 x SATA 6 Гбіт/с

Intel Optane Memory Ready

LAN

1 x Intel WGI219V (10/100/1000 Мбіт/с)

Звукова підсистема

8-канальний Realtek ALC892

Живлення

1 х 24-контактний роз'єм живлення ATX

1 x 8-контактний роз'єм живлення ATX12V

Вентилятори

1 x роз'єм вентилятора CPU (4-контактний)

3 x роз'єми підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієвий радіатор на елементах підсистеми живлення

Зовнішні порти I/O

1 x PS/2 Combo

1 x HDMI

1 x DisplayPort

1 x DVI-D

1 x RJ45

4 x USB 2.0

1 х USB 3.1 Gen 2 Type-C

1 х USB 3.1 Gen 2 Type-A

5 x аудіопортів

1 x Optical S/PDIF out

Внутрішні порти I/O

1 x USB 3.1 Gen 2

1 x USB 3.1 Gen 1

1 x USB 2.0

1 x TPM

BIOS

128 Mбіт Flash ROM UEFI AMI BIOS

PnP, ACPI 6.0, SM BIOS 3.0, WfM 2.0, DMI 3.0

Форм-фактор

microATX

243 x 243 мм

Сайт виробника

MSI
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка і комплектація

MSI B360M MORTAR MSI B360M MORTAR

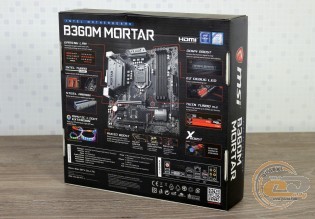

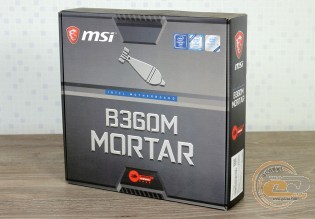

Материнська плата постачається у традиційній картонній упаковці, оформленій в темних тонах з відмінним інформаційним наповненням, яке повністю відображає основні її особливості та переваги.

MSI B360M MORTAR

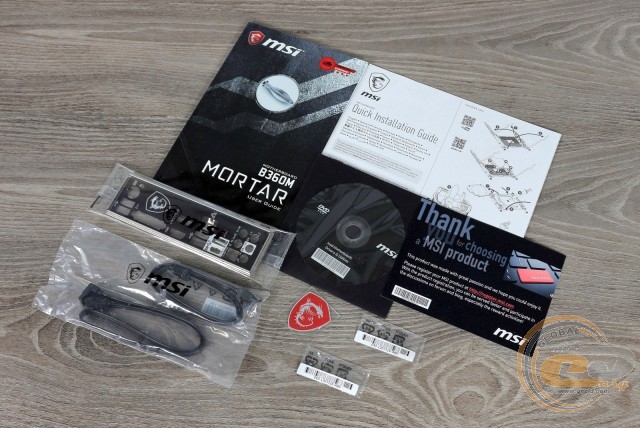

У комплекті ви отримаєте стандартний набір аксесуарів, без будь-яких надмірностей:

  • диск з драйверами і утилітами;
  • паперову документацію;
  • два кабелі SATA;
  • гвинтики для кріплення M.2-накопичувачів;
  • заглушку інтерфейсної панелі.

Дизайн і особливості плати

MSI B360M MORTAR

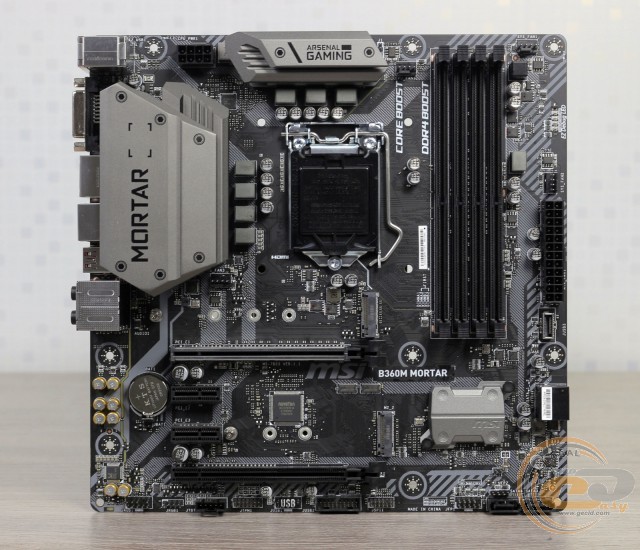

В основі новинки лежить друкована плата формату microATX (243 х 243 мм). В оформленні MSI B360M MORTAR переважають виключно темні і сірі кольори, що напевно припаде до душі багатьом користувачам. Що ж стосується компонування, то воно виконане на високому рівні, і ніяких серйозних проблем зі зручністю збірки системи у вас не виникне. Хіба що проводити заміну модулів пам'яті буде не дуже зручно при встановленій довгій відеокарті.

MSI B360M MORTAR

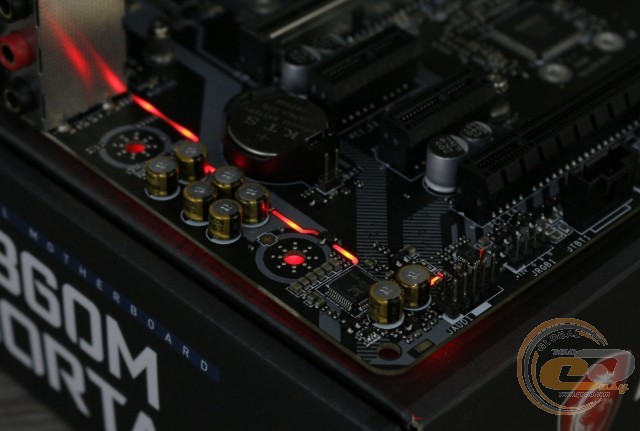

Що ж стосується підсвічування, то воно може похвалитися виключно смугою в області звукової підсистеми. З іншого боку, завдяки наявності відповідної колодки і технології MSI Mystic Light, ви зможете підключити світлодіодну стрічку і синхронізувати її з підсвічуванням інших комплектуючих системи.

MSI B360M MORTAR

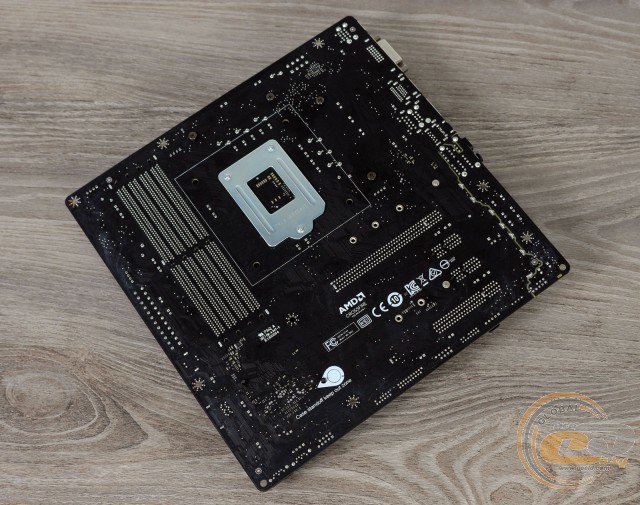

Глянувши на зворотний бік друкованої плати, можна відзначити хіба що стандартну опорну пластину процесорного роз'єму, а також той факт, що радіатори на елементах підсистеми живлення закріплені за допомогою гвинтів, тоді як на чіпсеті - пластиковими кліпсами, що не дивно, враховуючи його низький TDP у 6 пн.

MSI B360M MORTAR

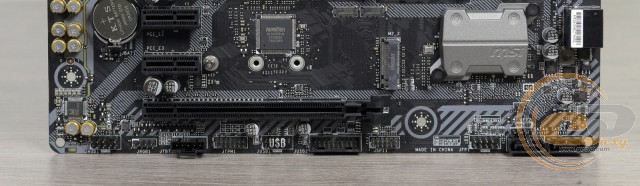

У нижній частині плати розташовані такі елементи: колодка підключення аудіо роз'ємів передньої панелі, порти TPM і Thunderbolt, дві колодки підключення передньої панелі, роз'єм світлодіодної стрічки, а також дві колодки для підключення інтерфейсів USB: по одній для USB 2.0 і USB 3.1 Gen1. Усього на MSI B360M MORTAR силами чіпсета реалізована підтримка шести портів USB 2.0: чотирьох зовнішніх і двох внутрішніх. Що ж стосується USB 3.1 Gen1, то їх всього два.

MSI B360M MORTAR

MSI B360M MORTAR

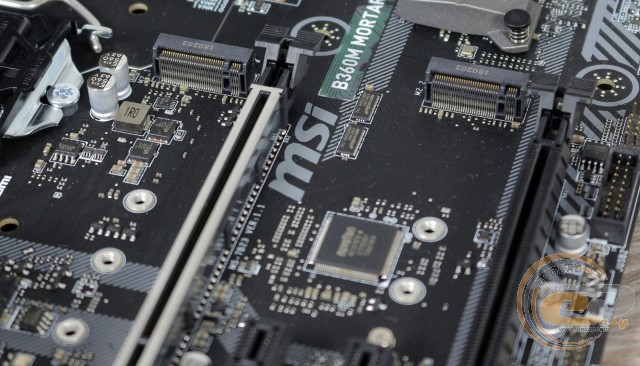

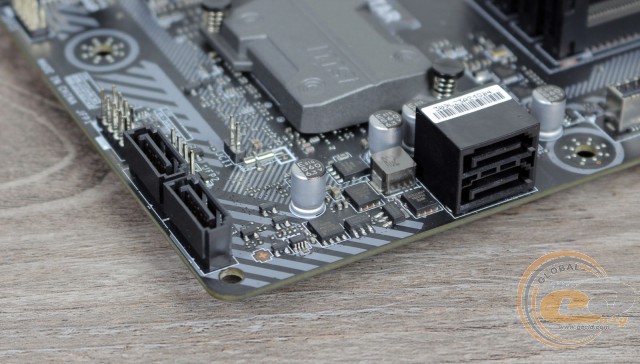

Можливості організації дискової підсистеми представлені двома інтерфейсами M.2 Socket 3 (підтримуються формати SSD-накопичувачів M.2 2242, M.2 2260, M.2 2280 і M.2 22110) і чотирма портами SATA 6 Гбіт/с. У зв'язку з недоліком вільних ліній присутній ряд обмежень щодо одночасного використання інтерфейсів дискової підсистеми:

  • один порт SATA 6 Гбіт/с («SATA2») буде недоступний у разі встановлення у верхній M.2 («M.2_1») SATA-накопичувача;
  • другий M.2 («M.2») буде недоступний у разі встановлення плати розширення у другому слоті PCI Express 3.0 x16 («PCI_E4»).

MSI B360M MORTAR

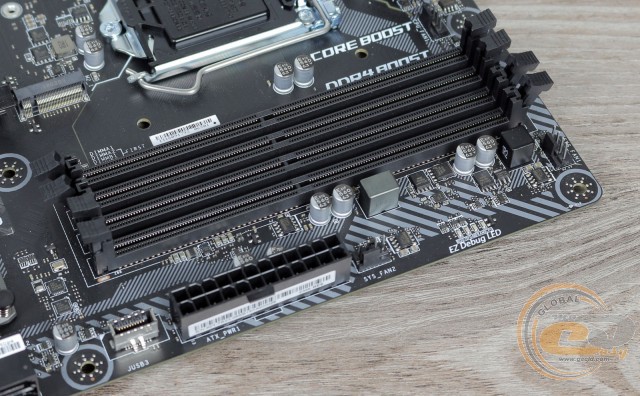

Системна плата MSI B360M MORTAR оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які можуть працювати у двоканальному режимі. Для його реалізації планки необхідно встановлювати в перший і третій або в другий і четвертий слоти (або ж зайняти всі наявні роз'єми). Підтримуються модулі, що працюють на частотах до 2666 МГц. Максимальний обсяг пам'яті може досягати 64 ГБ, чого буде достатньо для будь-яких поставлених завдань.

Додатково зазначимо колодку для підключення виносної панелі з портом USB 3.1 Gen 2.

MSI B360M MORTAR

MSI B360M MORTAR

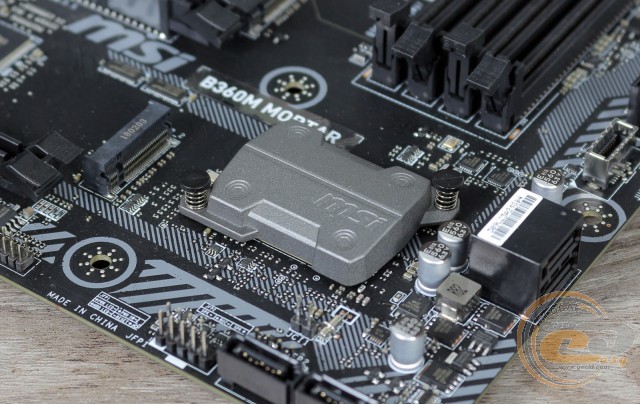

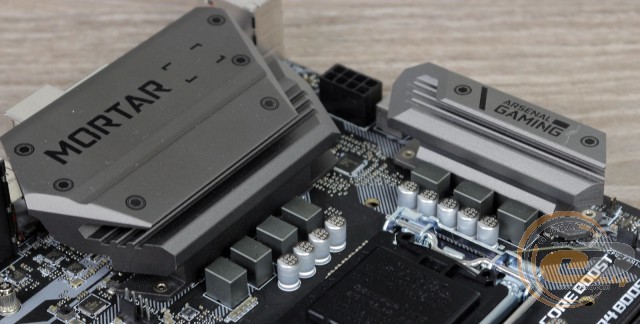

Система охолодження розглянутої плати складається з трьох основних алюмінієвих радіаторів: один здійснює відведення тепла від чіпсета Intel B360, у той час як ще два накривають елементи підсистеми живлення процесора. При тестуванні були зафіксовані такі температурні показники:

  • радіатор охолодження чіпсета - 33,9°C;
  • верхній радіатор охолодження елементів підсистеми живлення процесора - 40,7°C;
  • бічний радіатор охолодження елементів підсистеми живлення процесора - 39,5°C;
  • дроселі - 49,7°C.

Як бачимо, ефективність охолодження знаходиться на хорошому рівні, і переживати з приводу перегріву основних компонентів підсистеми живлення не доведеться.

MSI B360M MORTAR

MSI B360M MORTAR

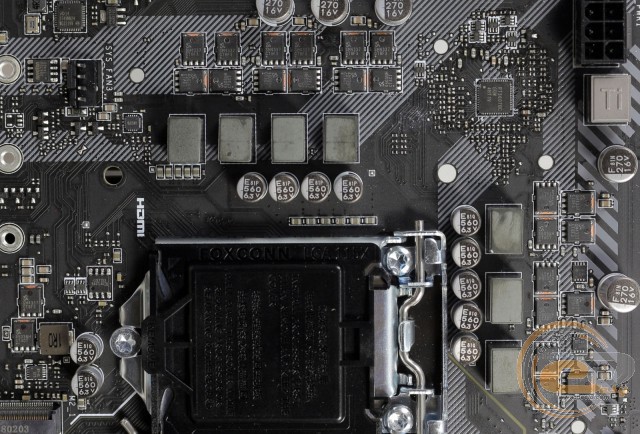

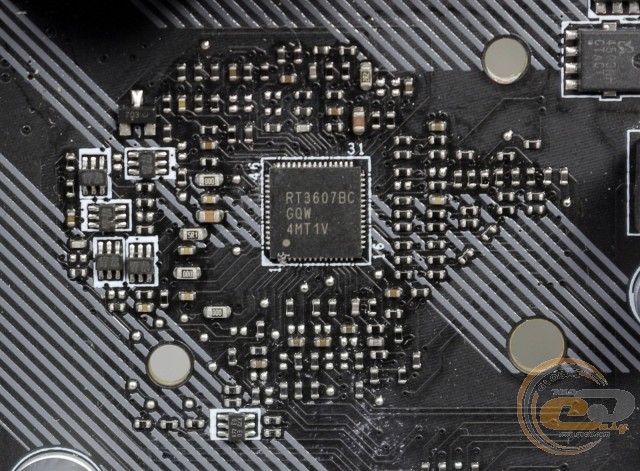

Живлення процесора здійснюється за 7-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач заснований на цифровому ШІМ-контролері RT3607BC виробництва Richtek Technology.

MSI B360M MORTAR

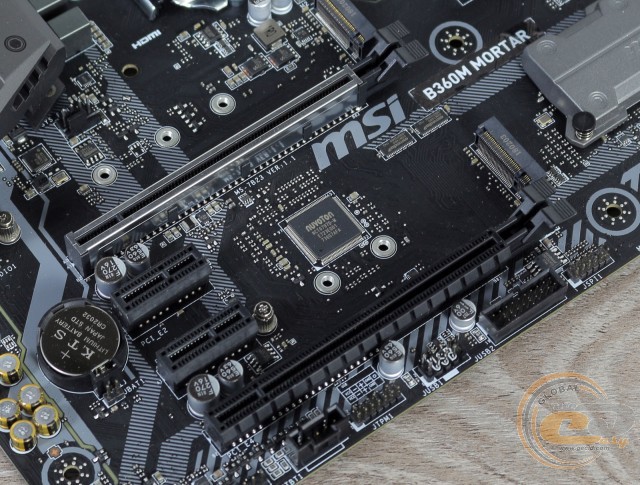

Для розширення функціональності у користувача є в розпорядженні чотири слоти:

  1. PCI Express 3.0 x16 (у режимі х16);
  2. PCI Express 3.0 x1;
  3. PCI Express 3.0 x1;
  4. PCI Express 3.0 x16 (у режимі х4).

Як бачимо, для організації графічної підсистеми є два слоти PCI Express x16, один з яких (з посиленою металевою конструкцією) підключений до процесора і завжди використовує 16 ліній PCI Express 3.0, тоді як другий використовує тільки 4 чіпсетні лінії. У разі встановлення пари відеокарт, вони будуть працювати за не найоптимальнішою схемою х16+х4, яка підтримується тільки для графічних прискорювачів на основі GPU компанії AMD.
