Огляд і тестування материнської плати MSI A320M GRENADE: цікавий варіант за свої гроші
26-07-2018
На даний момент найбільш доступним чіпсетом для платформи Socket AM4 є AMD A320, який призначений для виробництва материнських плат нижнього цінового діапазону масового сегменту. При цьому його функціональні можливості виглядають цілком гідно станом на 2018 рік. На відміну від конкурента Intel H310, він навіть підтримує організацію RAID-масивів і інтерфейс USB 3.1 Gen 2.
Цього разу у нас на тестуванні опинилася материнська плата MSI A320M GRENADE, яка відноситься до лінійки MSI ARSENAL GAMING і створена в форматі microATX на чіпсеті AMD A320. Компанія не стала завищувати її ціну, встановивши цілком розумну вартість у межах $65. Давайте ж розберемося, які можливості вона здатна запропонувати і чи є у неї недоліки.
Специфікація
Модель |
MSI A320M GRENADE |
Чіпсет |
AMD A320 |
Процесорний роз'єм |
Socket AM4 |
Підтримка процесорів |
AMD Ryzen першого і другого покоління, APU AMD Ryzen, сьоме покоління AMD A / Athlon для платформи Socket AM4 |
Підтримка пам'яті |
2 x DIMM-слоти з підтримкою максимум 32 ГБ пам'яті з частотою до DDR4-3200 МГц (AMD Ryzen) або DDR4-2400 МГц (AMD A / Athlon) |
Слоти розширення |
1 x PCI Express 3.0 x16 (AMD Ryzen − x16; AMD A / Athlon − x8) 2 x PCI Express 2.0 x1 |
Дискова підсистема |
1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; SATA і PCIe 3.0 x4 (SATA і PCIe 3.0 x2 для AMD A / Athlon)) 4 x SATA 6 Гбіт/с RAID 0, RAID 1, RAID 10 |
LAN |
1 x Realtek RTL8111H (10/100/1000 Мбіт/с) |
Звукова підсистема |
8-канальний Realtek ALC887 |
Живлення |
1 х 24-контактний роз'єм живлення ATX 1 x 8-контактний роз'єм живлення ATX12V |
Вентилятори |
1 x роз'єм вентилятора CPU (4-контактний) 2 x роз'єми підключення системних вентиляторів (4-контактні) |
Охолодження |
Алюмінієвий радіатор на чіпсеті Алюмінієвий радіатор на елементах підсистеми живлення |
Зовнішні порти I/O |
1 x PS/2 1 x HDMI 1 x DVI-D 1 x VGA (D-Sub) 1 x RJ45 2 x USB 2.0 4 x USB 3.1 Gen 1 3 x аудіопорти |
Внутрішні порти I/O |
1 x USB 3.1 Gen 1 2 x USB 2.0 1 x COM 1 x TPM 1 x LPT |
BIOS |
128 Mбіт Flash ROM UEFI AMI BIOS PnP 1.0a, ACPI 5.0, SM BIOS 3.0 |
Форм-фактор |
microATX 244 x 210 мм |
Сайт виробника |
MSI |
Упаковка і комплект постачання

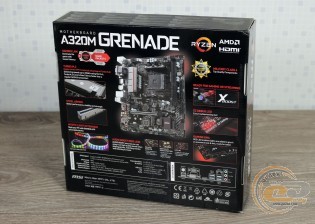

Материнська плата постачається в картонній коробці зі стильним оформленням темно-червоних тонах і хорошим інформаційним наповненням, яке має таблицю характеристик і ключові переваги кожного системного вузла.
У коробці ми виявили цілком стандартний набір аксесуарів для недорогої моделі, а саме:
- диск із драйверами і утилітами;
- набір паперової документації;
- два кабелі SATA;
- наклейки для кабелів;
- заглушку інтерфейсної панелі.
Дизайн і особливості плати

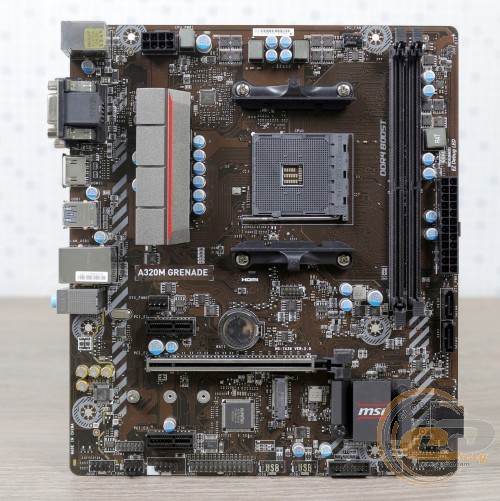

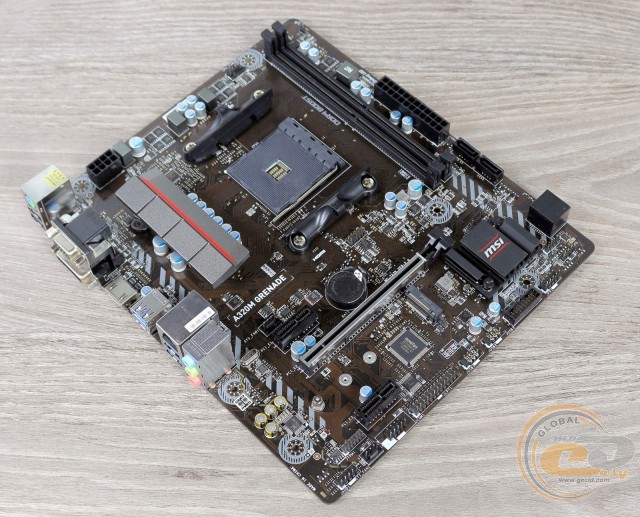

Немає нічого дивного в тому, що MSI A320M GRENADE отримала у своє розпорядження друковану плату коричневого кольору, лише трохи прикрашену візерунком сірого кольору. Зате радіатори виглядають навіть краще, ніж могли б, з огляду на цінове позиціонування. З цікавих деталей виділимо посилений слот для відеокарти. Було б здорово побачити у DIMM-слотів заглушки тільки з одного боку - але не судилося. А ось зміщені кріпильні отвори правим краєм зажадають підвищеної обережності при підключенні роз'ємів, що знаходяться там. В іншому претензій до компонування у нас не виникло, тому особливих проблем зі зручністю збірки системи бути не повинно.
Знову ж тримаємо в думці вартість та дивуємося не тільки підсвічуваній смузі в області звукової підсистеми, а й наявності колодки для світлодіодної стрічки. Також у наявності система синхронізації підсвічування між комплектуючими MSI Mystic Light.

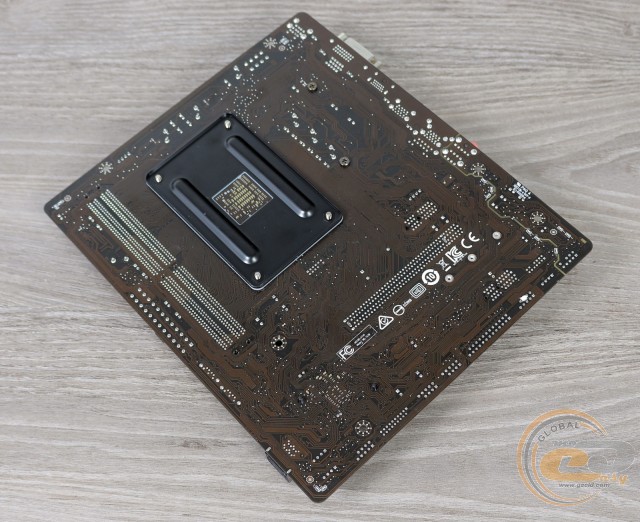

Глянувши на зворотний бік друкованої плати, можемо відзначити хіба що стандартну опорну пластину процесорного роз'єму, а також той факт, що радіатор на елементах підсистеми живлення закріплений за допомогою гвинтів, а на чіпсеті - пластиковими кліпсами.

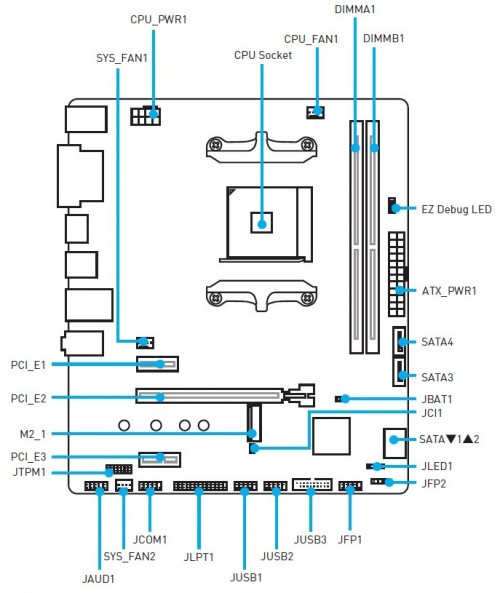

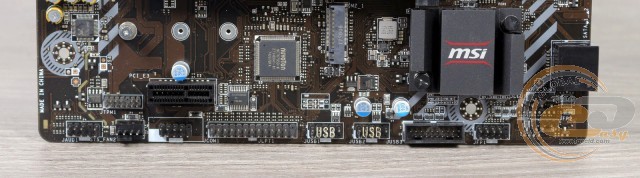

У нижній частині плати розташовані такі елементи: колодка підключення аудіо роз'ємів передньої панелі, порти COM, TPM і LPT, дві колодки підключення передньої панелі, роз'єми для підключення системного вентилятора і світлодіодні стрічки, а також три колодки для підключення інтерфейсів USB: дві для USB 2.0 і одна для USB 3.1 Gen 1.
Усього на MSI A320M GRENADE силами чіпсета реалізована підтримка шести портів USB 2.0: чотирьох внутрішніх і двох на інтерфейсній панелі. Що ж стосується USB 3.1 Gen 1, то їх всього шість: пара внутрішніх і чотири на інтерфейсній панелі. Незважаючи на фактичну підтримку чіпсетом одного порту USB 3.1 Gen 2, для зниження кінцевої вартості материнської плати даний інтерфейс відсутній.

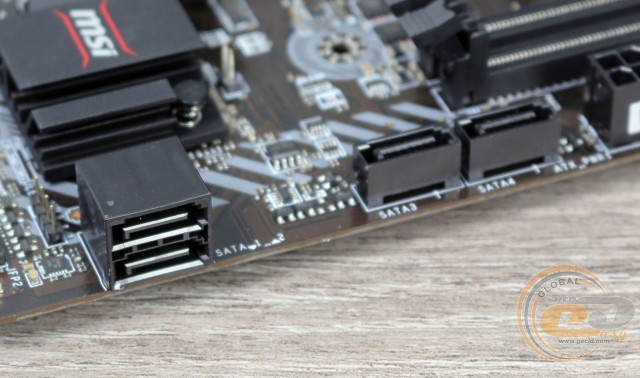

Можливості організації дискової підсистеми представлені інтерфейсом M.2 Socket 3 (підтримуються формати SSD-накопичувачів M.2 2 242, M.2 2260, M.2 2280) і чотирма портами SATA 6 Гбіт/с. Відзначимо, що при встановленому процесорі AMD Ryzen роз'єм M.2 підтримує як SATA, так і PCIE 3.0 x4 накопичувачі, тоді як для рішень AMD A / AMD Athlon можлива робота режимів SATA і PCIE 3.0 x2.

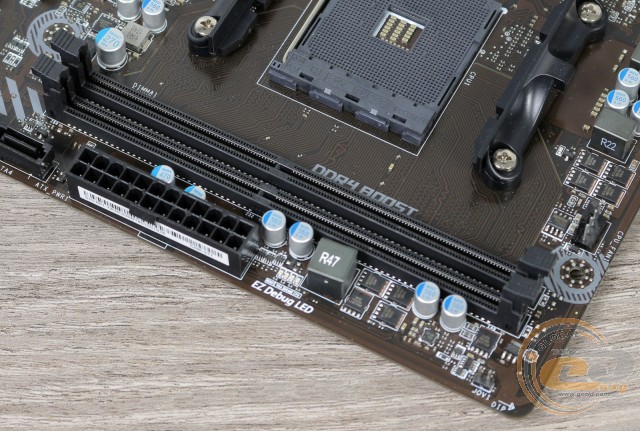

Системна плата MSI A320M GRENADE оснащена двома DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4. Підтримуються планки, що працюють на частотах до 3200 МГц (AMD Ryzen) або до 2400 МГц (AMD A / AMD Athlon). Максимальний обсяг пам'яті може досягати 32 ГБ.

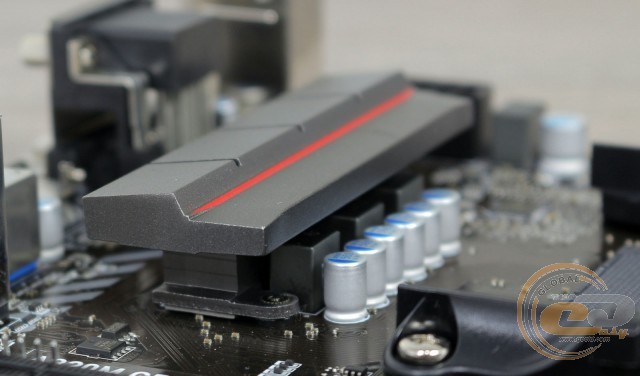

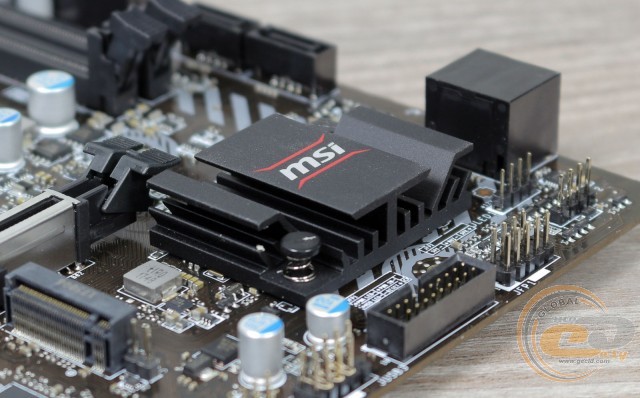

Система охолодження складається із двох основних алюмінієвих радіаторів. У процесі тестування були зафіксовані такі температурні показники:
- радіатор охолодження чіпсета - 42,8°C;
- радіатор охолодження елементів підсистеми живлення - 71,3°C;
- польові транзистори - 70°C;
- дроселі підсистеми живлення - 62,8°C.
Як бачимо, температури деяких компонентів досить високі, проте не варто забувати про відсутність можливості розгону, а значить, і ще більш високих навантажень. До того ж при тесті використовувався потужний топовий процесор, хоча з даною платою частіше будуть працювати більш енергоефективні рішення. У будь-якому випадку до критичних значень ще є непоганий запас міцності, тобто проблем із перегрівом у разі грамотного охолодження всередині корпусу не буде.

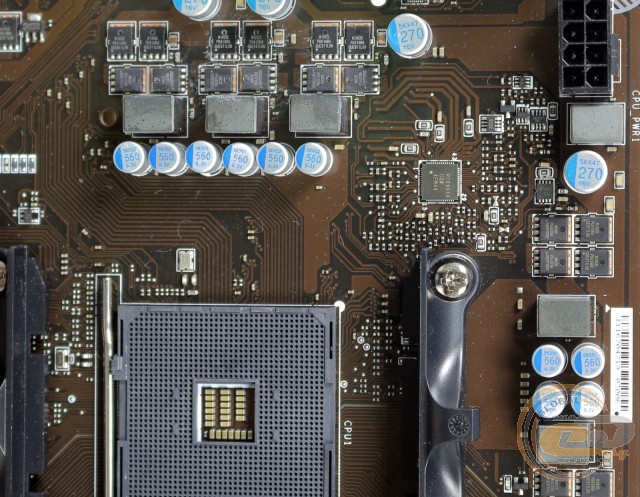

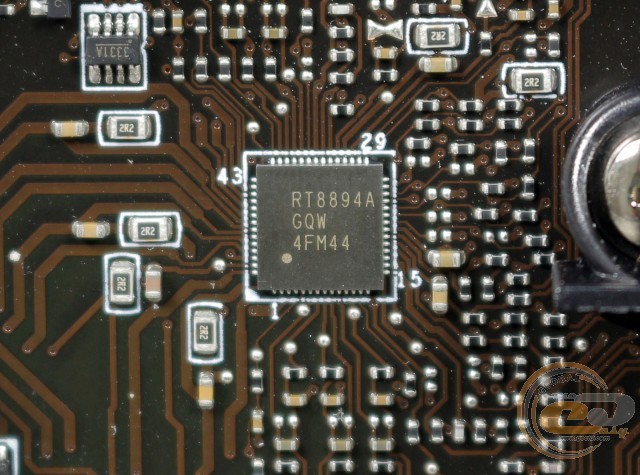

Живлення процесора здійснюється за 5-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач заснований на цифровому ШІМ-контролері RT8894А виробництва Richtek Technology. Елементна база новинки набрана за допомогою якісних комплектуючих відповідно до фірмового дизайну Military Class 4.

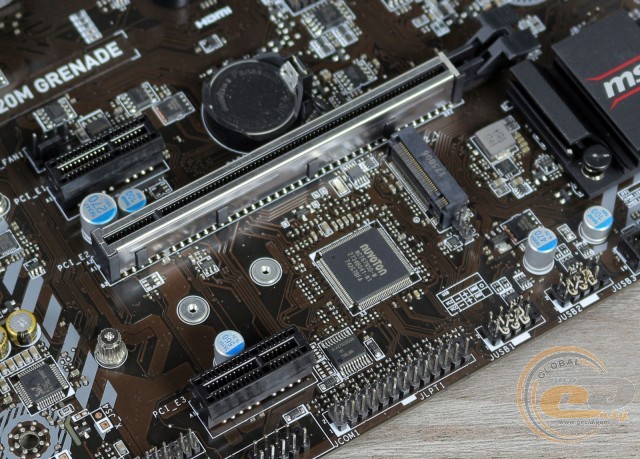

Для розширення функціональності у користувача є в розпорядженні три слоти:
- PCI Express 2.0 x1;
- PCI Express 3.0 x16;
- PCI Express 2.0 x1.
Як ми вже згадували, єдиний роз'єм для відеокарти може похвалитися посиленою конструкцією, тому без проблем витримає навіть самі габаритні відеокарти. В іншому ж можливості розширення цілком стандартні для материнських плат формату microATX.

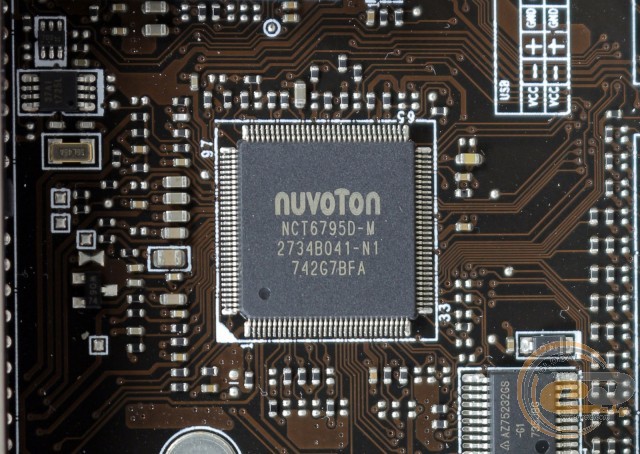

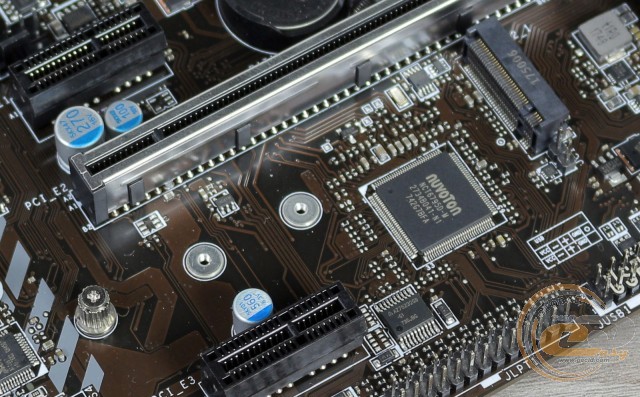

Можливості Multi I/O реалізовані за допомогою мікросхеми NUVOTON NCT6795D-M, яка управляє роботою системних вентиляторів, портами COM, LPT і PS/2, а також забезпечує моніторинг.

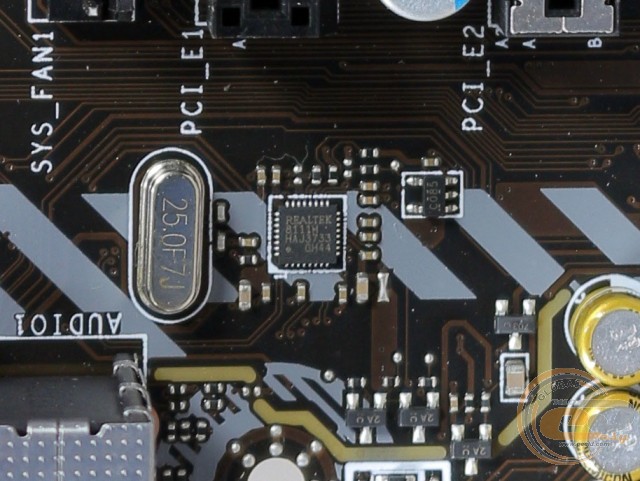

Для реалізації мережевих з'єднань слугує гігабітний LAN-контролер Realtek RTL8111H. Можливість пріоритизації мережевого трафіку реалізована в фірмовому ПЗ MSI GAMING LAN.

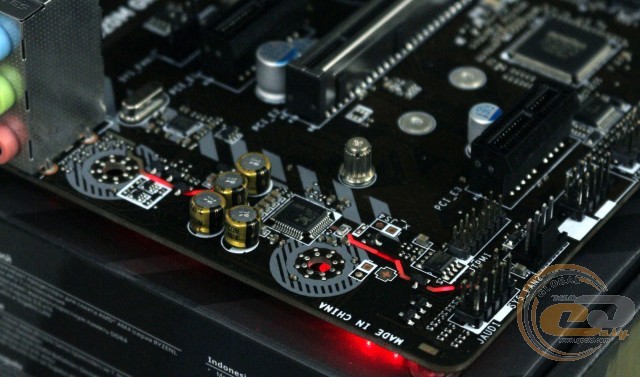

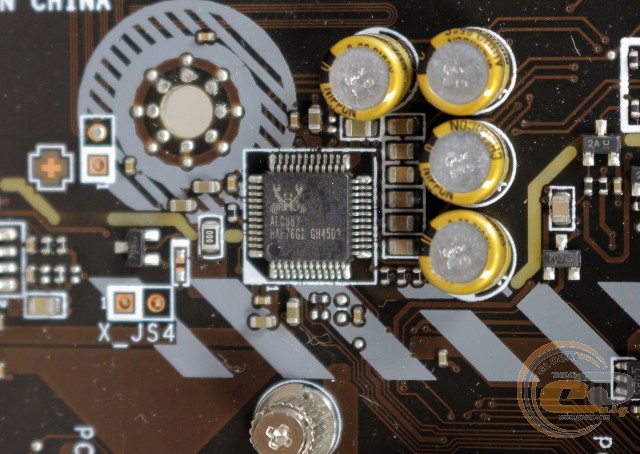

Звукова підсистема з дизайном MSI Audio Boost заснована на 7.1-канальному HDA-кодеку Realtek ALC887, який функціонує разом із високоякісними аудіоконденсаторами Nippon Chemi-Con. Сам же звуковий тракт ізольований для захисту від електромагнітних перешкод, а лівий і правий звукові канали розведені різними верствами друкованої плати.

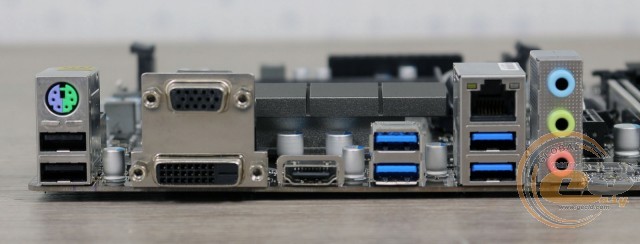

На інтерфейсну панель материнської плати MSI A320M GRENADE виведені такі порти:
- 1 x HDMI;
- 1 x DVI-D;
- 1 x D-Sub;
- 1 x RJ45;
- 4 x USB 3.1 Gen 1;
- 2 x USB 2.0;
- 3 x аудіопорти;
- 1 x PS / 2 Combo.
Подібне компонування можна охарактеризувати як дуже вдале для недорогої материнської плати, так як вона має достатню кількість портів USB і трьома відеовиходами. При бажанні можна вивести на задню панель порти COM і LPT за допомогою відповідних колодок. Засмучує лише незручне підключення багатоканальної акустики.
Материнська плата оснащена трьома 4-контактними роз'ємами для підключення вентиляторів: один служить для системи охолодження процесора, тоді як ще два призначені для підключення системних пропелерів.
UEFI BIOS
У тестованій моделі використовується фірмовий завантажувач ClickBIOS 5, заснований на інтерфейсі UEFI. Він відрізняється привабливим графічним інтерфейсом і зручністю процесу внесення змін до налаштувань. Опції, необхідні для тонкого конфігурування системи, згруповані в розділі «OC», де при необхідності можна отримати доступ до регулювання напружень на різних компонентах. Також підтримується збереження налаштувань BIOS у шести різних профілях і можливість завантаження необхідного профілю з USB-накопичувача.
У розділі «Hardware Monitor» відкривається доступ до спостереження за системною температурою, температурою процесора і швидкістю обертання встановлених вентиляторів. Тут же можна задавати вручну необхідну частоту обертання лопатей пропелерів. Додатково можна стежити за напругою на ядрі процесора, модулях пам'яті і на лініях живлення +12В і +5В.
Можливості розгону

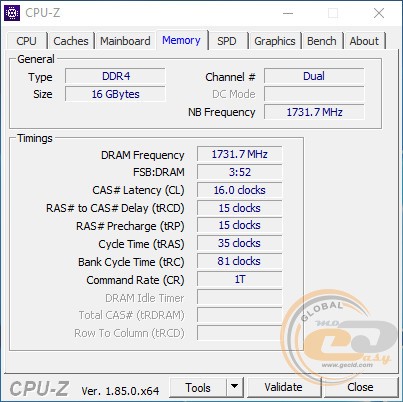

Можливості розгону процесора на материнській платі відсутні. Тестові модулі оперативної пам'яті DDR4-3200 G.SKILL Trident Z працювали на швидкості DDR4-3462 МГц.
Тестування
Для перевірки можливостей материнської плати MSI A320M GRENADE використовувалося таке обладнання:
Процесор |
AMD Ryzen 7 2700X (Socket AM4, 4,3 ГГц, L3 16MB) |
Кулер |
Noctua NH-U14S |
Оперативна пам'ять |
2 x 8 ГБ DDR4-2400 HyperX Fury HX424C15FBK2/16 |
Відеокарта |
ASUS GeForce GTX 980 4GB GDDR5 Matrix Platinum |
Жорсткий диск |
WD Purple (WD10PURX, 1 ТБ) |
Оптичний привід |
ASUS DRW-1814BLT SATA |
Блок живлення |
Seasonic X-560 Gold (SS-560KM Active PFC) |
Корпус |
CODEGEN M603 Midi Tower (2 х 120-мм вентилятори на вдув/видув) |
Монітор |
Philips Brilliance 240P4QPYNS |

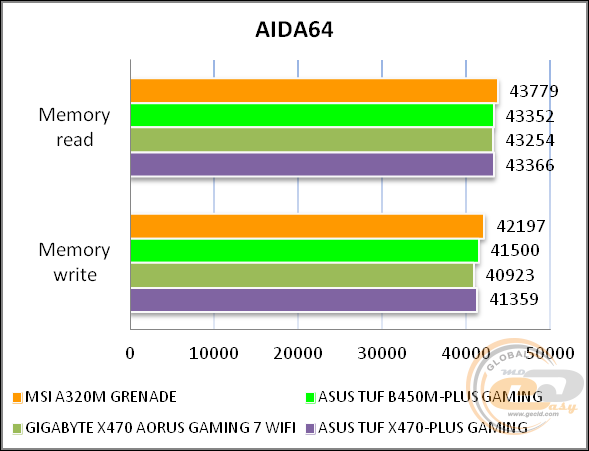

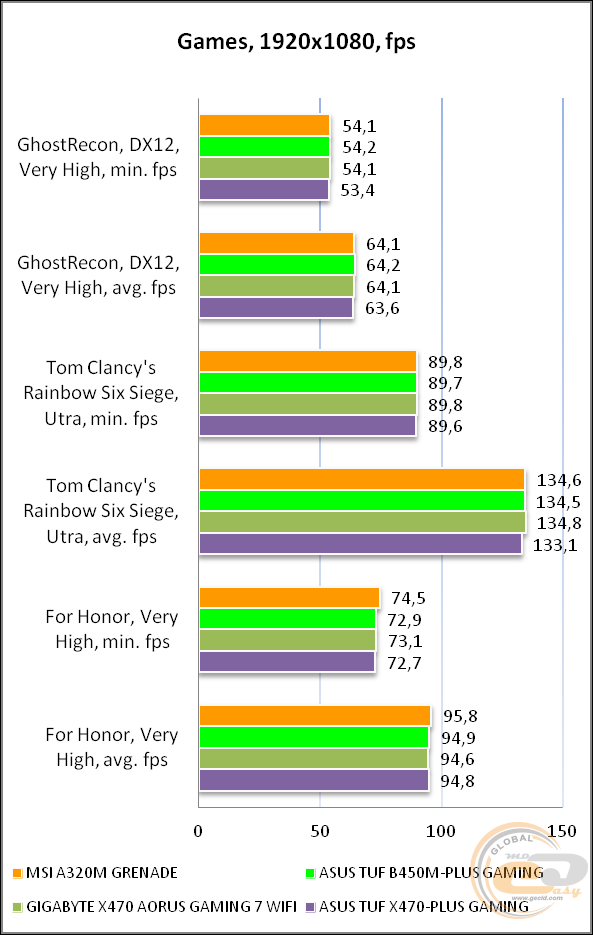

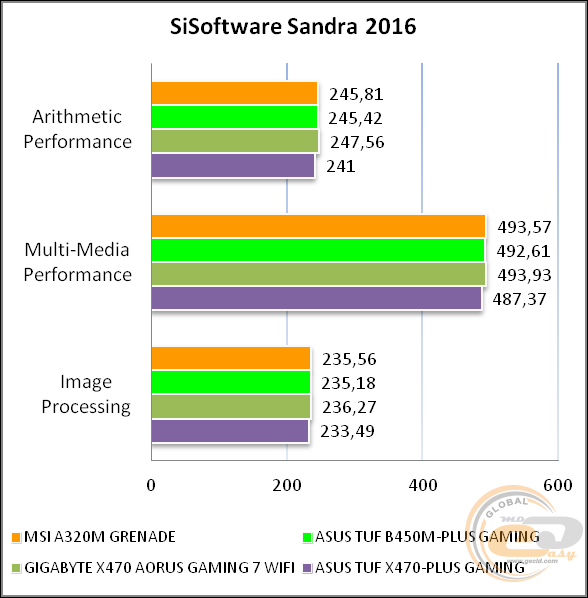

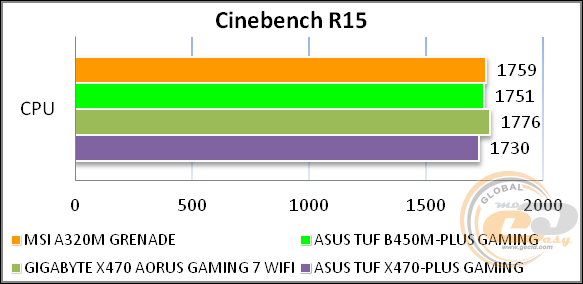

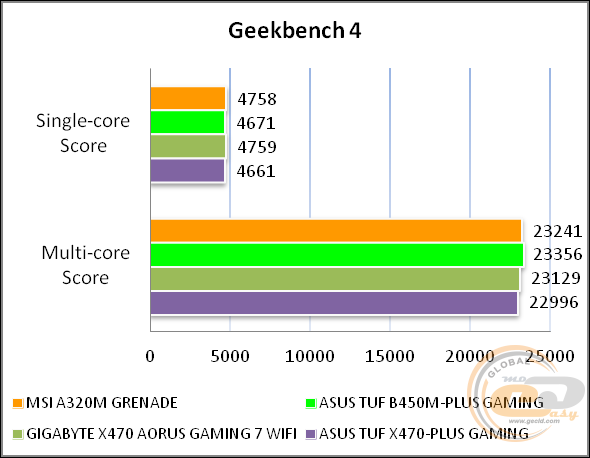

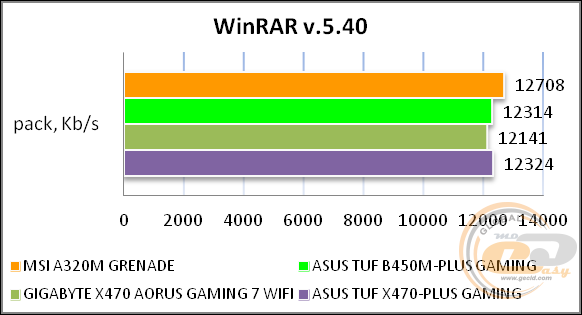

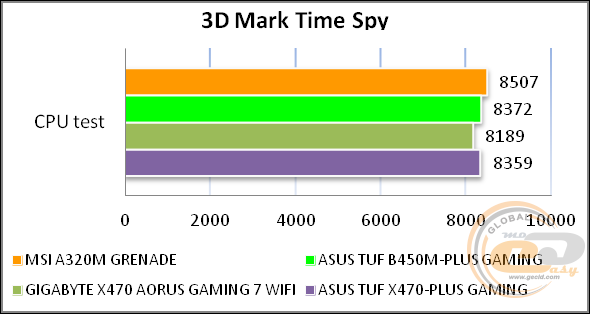

Показники продуктивності плати MSI A320M GRENADE приблизно такі ж як і опонентів, що говорить про нормальну оптимізацію налаштувань BIOS.
Тестування звукового тракту на основі кодека Realtek ALC887
Звіт про тестування в RightMark Audio Analyzer
Режим роботи 16-bit, 44,1 kHz
Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ |
+0.01, -0.05 |
Відмінно |
Рівень шуму, дБ (А) |
-83.0 |
Добре |
Динамічний діапазон, дБ (А) |
82.9 |
Добре |
Гармонійні викривлення, % |
0.0056 |
Дуже добре |
Гармонійні викривлення + шум, дБ(A) |
-75.0 |
Середньо |
Інтермодуляційні викривлення + шум, % |
0.022 |
Добре |
Взаємопроникнення каналів, дБ |
-83.3 |
Дуже добре |
Інтермодуляції на 10 кГц, % |
0.022 |
Добре |
Загальна оцінка |
|
Дуже добре |
Режим роботи 24-bit, 192 kHz
Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ |
+0.02, -0.06 |
Відмінно |
Рівень шуму, дБ (А) |
-92.5 |
Дуже добре |
Динамічний діапазон, дБ (А) |
92.4 |
Дуже добре |
Гармонійні викривлення, % |
0.0068 |
Дуже добре |
Гармонійні викривлення + шум, дБ(A) |
-78.1 |
Середньо |
Інтермодуляційні викривлення + шум, % |
0.012 |
Дуже добре |
Взаємопроникнення каналів, дБ |
-87.1 |
Відмінно |
Інтермодуляції на 10 кГц, % |
0.010 |
Дуже добре |
Загальна оцінка |
|
Дуже добре |
Можливостей встановленої звукової підсистеми на основі кодека Realtek ALC887 буде досить для невибагливих користувачів. Решта ж можуть встановити більш якісну дискретну аудіокарту.
Висновки
Як ми вже згадували на самому початку, чіпсет AMD A320 вийшов дуже вдалим рішенням для бюджетного сегмента, а значить, і материнські плати на його основі виглядають цілком гідно. Витративши на покупку MSI A320M GRENADE близько $65, ви отримаєте практично всі найактуальніші інтерфейси, за винятком USB 3.1 Gen 2, який виробник вирішив не встановлювати заради зниження кінцевої вартості і більшого розмежування моделей всередині лінійки. В іншому ж перед нами материнська плата з підтримкою портів COM і LPT, інтерфейсом M.2 Socket 3, слотом PCIe x16 із посиленою конструкцією, системою LED-підсвічування і можливістю розгону оперативної пам'яті, однак без можливості оверклокінгу самого процесора, що, до слова, потрібно далеко не всім користувачам.
З особливостей варто виділити тільки незручне підключення багатоканальної акустики, а також наявність двох слотів для модулів оперативної пам'яті, що ускладнює її нарощування в майбутньому.
У підсумку на основі MSI A320M GRENADE можна без будь-яких проблем зібрати відмінну сучасну систему з одною потужною відеокартою, процесором AMD Ryzen першого або другого покоління (може знадобитися оновлення BIOS) і швидкою оперативною пам'яттю, що особливо корисно в разі CPU AMD.
Переваги:
- доступна вартість;
- LED-підсвічування і колодка підключення світлодіодної стрічки;
- гідна дискова підсистема для свого сегмента;
- продумане компонування набортних елементів;
- три відеовиходи і шість портів USB на інтерфейсній панелі;
- використання посиленого роз'єму PCI Express 3.0 x16 для встановлення масивної відеокарти;
- гігабітний мережевий контролер із можливістю пріоритезації трафіку;
- аудіопідсистема з дизайном MSI Audio Boost і спеціальними конденсаторами;
- підтримка низки корисних фірмових технологій і утиліт.
Особливості:
- незручне підключення багатоканальної акустики;
- два слоти для оперативної пам'яті.
Автор: Костянтин Шорохов
Переклад: Лілія Масюк
Висловлюємо подяку компанії MSI за надану для тестування материнську плату.
Висловлюємо подяку компаніям AMD, ASUS, Kingston, Philips і Seasonic за надане для тестового стенда обладнання.
