Огляд материнської плати MSI K9N Neo V3

01-12-2007

Материнські плати від компанії MSI, на жаль, дуже рідко потрапляють до нас на тестування, і щоб хоч якось заповнити цей проміжок, ми вирішили провести тестування MSI K9N Neo V3. Ця материнська плата привертає увагу завдяки сполученню невисокої вартості з гарними функціональньними можливостями. Власне з цієї причини ми і вирішили ліпше її взнати, а також оцінити можливості розгону.

Специфікація материнської плати MSI K9N Neo V3:

Виробник

MSI

Модель

K9N Neo V3

Чіпсет

NVIDIA nForce 560

Процесорний роз’єм

Socket AM2

Підтримувані процесори

Athlon 64 X2/Athlon 64 FX/Athlon 64/Sempron



Системна шина, МГц

1000 (2000 MT/s)

Пам'ять, яка використовується

DDR2 800/667/533 МГц

Підтримка пам'яті

4 x 240-контактних DIMM двоканальної архітектури до 8 Гб

Слоти розширення

1 x PCIe x16
2 x PCIe x1
3 x PCI 2.2

Дискова підсистема

4 x Serial ATA 3.0Гб/с з RAID 0, 1, 10, 5
1 x Ultra DMA 133/100/66/33

Звукова підсистема

Кодек 8-канальнго звуку Realtek ALC888
High Definition Audio

Підтримка LAN

Мережний контролер Realtek RTL8111B (10/100/1000 Мб)

Живлення

24-контактний роз’єм живлення ATX
4-контактний ATX12V роз’єм живлення

Охолодження

Алюмінієвий радіатор на чіпсеті

Роз’єми для вентиляторів

1 x CPU
2 x корпусних вентилятори

Зовнішні порти I/O

2 x PS/2 порти для підключення клавіатури і миші
1 x LPT
1 x COM
4 x USB 2.0
1 x LAN (RJ45)
6 канальний аудіо вихід

Внутрішні порти I/O

6 x USB
1 x S/PDIF вихід
4 х SATA
1 x IDE
1 x FDD
1 x CD In
Front panel audio connector

Можливості розгону

Зміна частоти: FSB, HT, PCI-Express, пам'ять.
Зміна напруги: процесор, пам'ять

Комплектація (важливе)

1 x SATA кабель
1 x SATA перехідник живлення SATA
1 x UltraDMA 100/66 кабель
Інструкція і посібник
2 х CD з утилітами і драйверами для Windows Vista і Windows XP

Форм-фактор Розміри, мм

ATX
305 x 200

Сайт виробника

http://global.msi.com.tw/
Нову версію BIOS для MSI K9N NEO V3 можна скачати тут.
Драйвера для MSI K9N NEO V3 знаходяться тут.

Материнська плата MSI K9N Neo V3 впакована в картонну коробку зеленого кольору на якій зображений космічний корабель.

На звороті перераховані деякі функціональні можливості материнської плати.

В комплект входить:

  • шлейф Serial ATA;
  • шлейф UltraDMA 133/100/66;
  • перехідник живлення SATA;
  • інструкція і посібник
  • 2 х CD з утилітами і драйверами для Windows Vista і Windows XP;
  • заглушка.

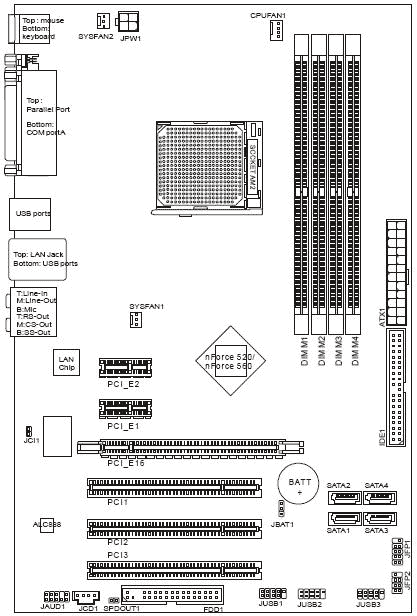

Материнська плата MSI K9N Neo V3 має досить гарне компонування – роз’єми живлення розташовані по краях, а засувки слотів оперативної пам'яті перекриватися відеокартою не будуть. Хоча, все-таки маємо зауваження. Так у верхній слот PCIe x1 можна буде вставити тільки дуже коротку плату, бо недалеко від нього знаходиться досить габаритний алюмінієвий радіатор. До менш грубих недоліків, віднесемо розміщений у лівому нижньому куті роз’єм FDD -  підключений до нього шлейф не зможемо обережно вкласти у корпусі. З позитивних якостей відзначимо, що майже на всій материнській платі MSI K9N NEO V3, крім обв'язки звукового кодека, використовуються надійні полімерні конденсатори.

Чіпсет NVIDIA nForce 560 підтримує чотири порти SATA з можливістю створення RAID масивів 0, 1, 0+1, 5, JBOD і один роз’єм IDE, що дозволяє підключити два пристрої UltraDMA 133/100/66/33. У правому нижньому куті розміщені шість портів USB, які мають кольорове маркування. Роз’єми фронт-панелі, розташовані праворуч в нижній частині, також мають кольорове маркування, що спрощує процес підключення. Джампер скидання BIOS зручно розташований біля батарейки.

На материнській платі MSI K9N Neo V3 є три слоти PCI, два PCIE х1 і один слот для відеокарти PCIE х16. З лівого краю материнської плати розпаяний HDA кодек 8-канального звуку Realtek ALC888, а біля панелі роз’ємів введення/виводу знаходиться гігабітний мережний контролер Realtek RTL8111B. Аудіороз’єм фронт-панелі знаходиться в лівому нижньому куті плати та підтримує стандарти HDA і AC'97.

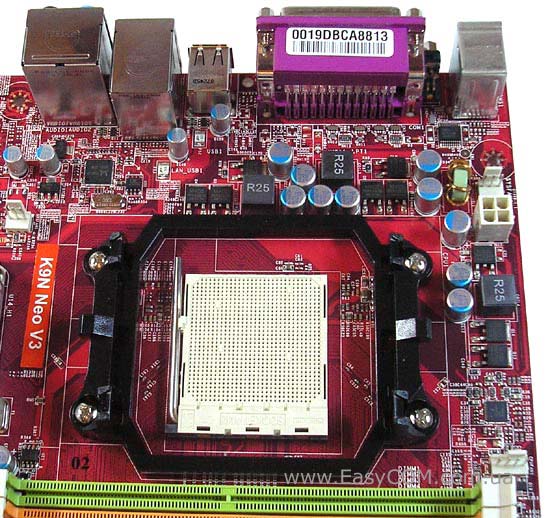

Стабілізатор живлення процесора трьохканальний, зібраний на надійних полімерних конденсаторах 820 мкФ х 2,5В і на N-канальних польових транзисторах NIKO-SEM P0903BDG (25В, 9,5mОм, 50A). Рамка кріплення процесорного кулера має тільки 2 зубці, що не дуже надійно.

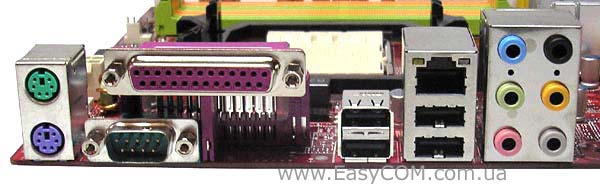

На задній панелі виведені наступні порти: два PS/2 для клавіатури і миші, чотири роз’єми USB, LPT і COM порт, роз’єм RJ45 для мережних з'єднань і шість audio- роз’ємів для 8-канального звуку.

На материнській платі MSI K9N Neo V3 є три роз’єми для підключення вентиляторів: 4-контактний для процесорного кулера розташований трохи вище роз’єма AM2, біля слотів оперативної пам'яті, і ще два 3-контактних для корпусних вентиляторів розміщені з лівого боку материнської плати.

BIOS

В материнській платі MSI K9N Neo V3 використовується AMI BIOS. Для проведення тестування ми оновили прошивання до Ver. 2.3 (30.10.07).

Практично всі налаштування, необхідні для розгону, зібрані в розділі «Frequency/Voltage Control».

Параметр

Назва меню

Діапазон

Крок

Відключення технологій процесора

AMD Cool’n’Quiet





Опорна частота

Adjust CPU FSB Frequency

200-370 МГц

1

Процесорний множник

Adjust CPU Ratio

5-max

1

Дільник для пам'яті DDR2

FSB/Memory Frequency

800/667/533/400



Налагодження таймінгів пам'яті

Advance DRAM Configuration

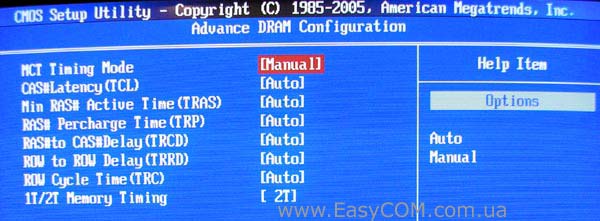

CAS Latency, Min RAS Active Time, Row Precharge Time, RAS to CAS Delay, Row to Row Delay, Row Cycle Time,1T/2T Memory Timing

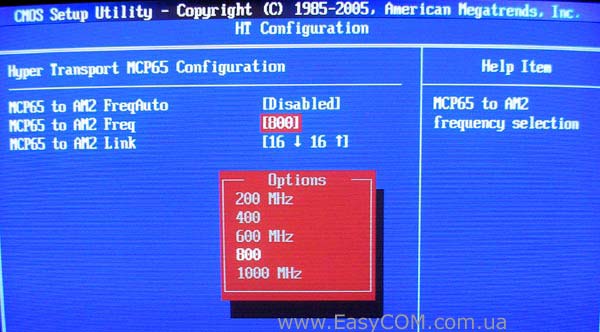

Множник для шини HT

MCP65 to AM2 Freq

200/400/600/800/1000



Розрядність шини HT

MCP65 to AM2 Link

4, 8, 16 біт



Частота шини PCI Express

Adjust PCI-E Frequency

100-150 МГц

1

Напруга на модулях пам'яті

Memory Voltage

1, 9-2,3 В

0,5 В

Напруга процесора

CPU Voltage

1, 2-1,25 В

0,025 В

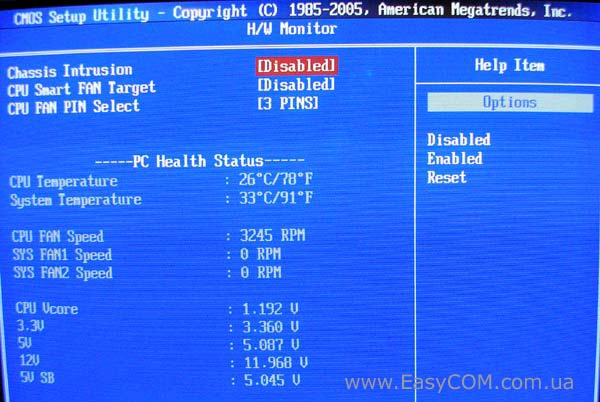

У вікні Hardware Monitor можна стежити за:
- температурою процесора і материнської плати;
- швидкістю обертання процесорного кулера і двох корпусних вентиляторів;
- напругою на лініях живлення 3.3В, 5В, 12В, 5В SB і ядрі процесора.

Температура процесора явно визначається з великою помилкою. Так, вона становила 26 ºС при 24 ºС у приміщенні. Необхідно відзначити, що в останній на даний момент версії BIOS помилка з помилковим моніторингом температури процесора, за твердженням виробника, була виправлена, хоча ми цього не помітили.

Крім цього, в налагодженні «CPU Smart FAN Target» можна включити функцію автоматичного керування швидкістю обертання процесорного кулера, причому задається вона значенням температури нижче якої вона активується - 40, 45, 50, 55 ºС.

Для процесорного кулера передбачається також визначити тип роз’єма живлення: 3-контактний або 4-контактний.

Здійснюючи стандартну процедуру випробування можливостей тактового генератора системної шини, нам вдалося підняти його частоту до 309 МГц. Це дуже гарний показник, але навряд чи їм вийде скористатися повною мірою, бо в налаштуваннях BIOS практично відсутня можливість нормально підвищити напругу на процесорі і зовсім відсутнє налагодження живлення шини Hyper Transport. І через це замість гарного розгону системи можна розраховувати тільки на невелике підвищення продуктивності.

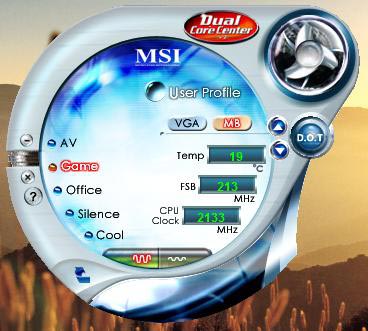

Для розгону системи і відеокарти можна спробувати використовувати фірмову утиліту MSI Dual Core Center. За допомогою цієї утиліти можна:

  • підвищувати або знижувати частоту системної шини на 3%, 5%, 7%;
  • включати функцію динамічного розгону DOT;
  • спостерігати за температурою процесора, частотою системної шини і процесора;
  • змінювати напругу на процесорі, оперативній пам'яті;
  • зберігати і завантажувати профілі з налаштуваннями розгону.

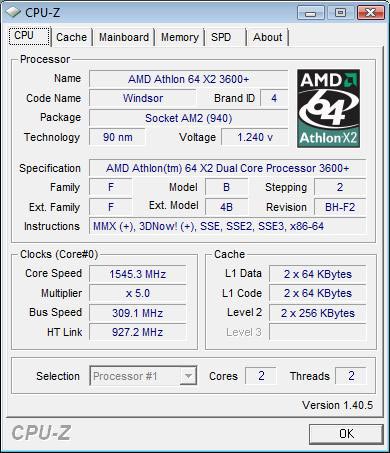

Ми спробували скористатися утилітою Dual Core Center і, виставивши 7% розгін, ми підвищили частоту системної шини на 13 МГц. Знову ж відзначимо помилковий моніторинг температури процесора, цього разу вона виявилася нижче кімнатної.

Тестування

Для перевірки можливостей материнських плат використовували наступне обладнання.

Процесор

AMD Athlon 64 3600+ X2 (ADO3600JAA4CU), AM2

Кулер

Akasa AK859 CU для Socket 754/939/940/AM2

Оперативна пам'ять

2 х DDR2-800 1024 Мб Apacer PC6400

Відеокарта

EVGA GeForce 8600GTS 256 Mб DDR3 PCI-E

Жорсткий диск

Samsung HD080HJ 80 Гб 7200rpm 8 Мб SATA-300

Оптичний привід

ASUS DRW-1814BLT SATA

Блок живлення

Fortron ATX 400-PNF, 400 Вт, 120 мм малошумний вентилятор

Корпус

COLORSit ATX-L8032 + 92 мм SilverStone FN91

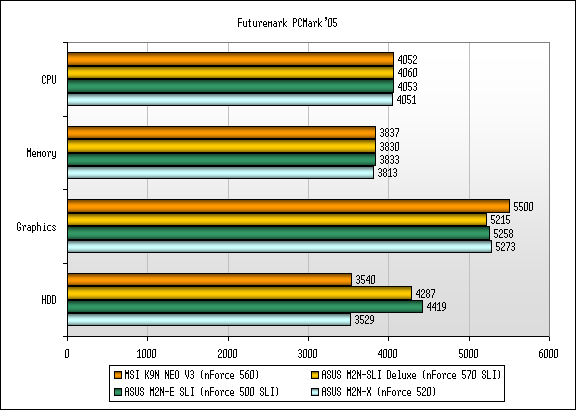

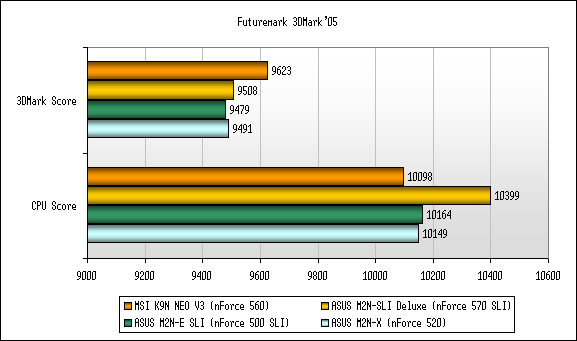

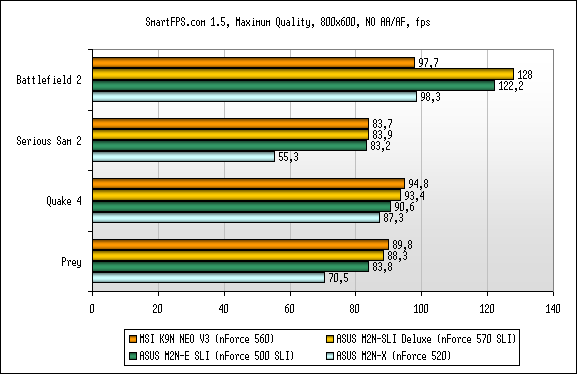

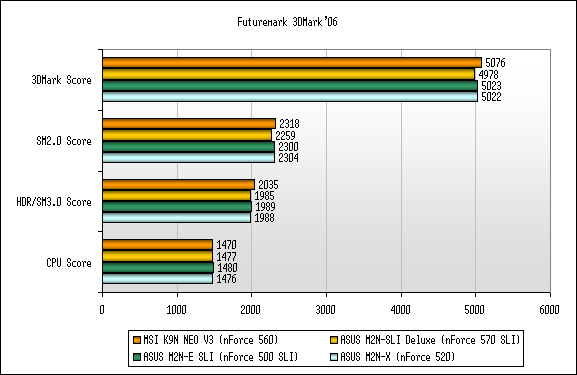

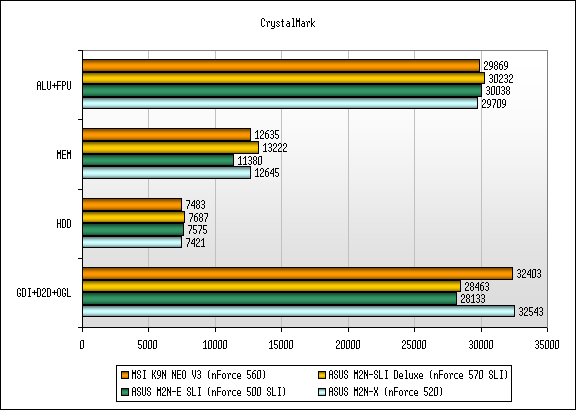

Материнська плата MSI K9N Neo V3 має досить високий рівень продуктивності.

Висновки

Оцінюючи материнську плату MSI K9N Neo V3 за зовнішнім виглядом здавалося, що вона повинна являти собою щось більше, ніж просто продуктивну платформу. Вона має гарне компонування, не дуже великий, але досить габаритний радіатор, всі конденсатори, крім обв'язки звукового кодека, на ній твердотілі – взагалі, вона має всі задатки материнської плати, що дозволяє сподіватися на гарний розгін. Крім того, можливості тактового генератора при тестуванні виявилися досить високими, але, на жаль, всю картину псує дуже мала кількість налаштувань BIOS для керування напругою  живлення процесора і шини Hyper Transport. Але все це  - просто очікування, які не виправдалися.  Якщо ж звернути увагу на відносно невисоку вартість MSI K9N Neo V3, то виходить, що за прийнятну вартість можна придбати якісно виготовлену материнську плату з гарними функціональними можливостями.

Позитивні якості:

  • прийнятна вартість;
  • 8-канальний звук High Difinition Audio;
  • гарна система охолодження;
  • використано велику кількість конденсаторів з твердого електроліту;
  • 10 портів USB.

Недоліки:

  • у верхній слот PCIe x1 стане тільки дуже коротка плата;
  • слабкі можливості розгону.

Автор: Дмитро Масюк
Переклад: Анна Смірнова

Висловлюємо подяку фірмі ТОВ ВФ Сервіс (м. Дніпропетровськ) за надані для тестування материнські плати.
