Огляд материнської плати GIGABYTE Z590 VISION G: зустрічаємо новий флагманський чіпсет

Нарешті стартували офіційні продажі 11-го покоління десктопних процесорів Intel Core (Rocket Lake-S), про який ми поговоримо у відповідних матеріалах. Поки ж зосередимося на самій платформі Socket LGA1200. Нагадаємо, що ще на CES 2021 Intel презентувала під неї новий флагманський чіпсет Intel Z590.

GIGABYTE Z590 VISION G

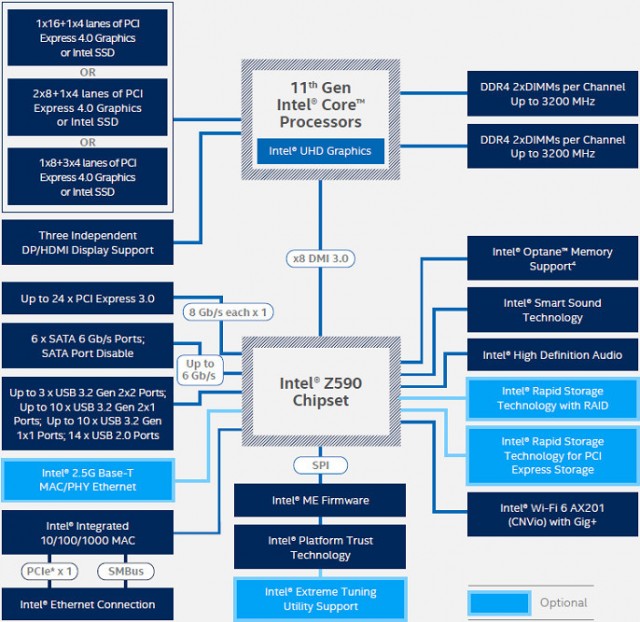

Відмінностей у порівнянні з Intel Z490 не так вже й багато, проте частина з них значуща. Першочергово виділимо перехід на стандарт PCI Express 4.0, який довгий час залишався ексклюзивом AMD. Тепер процесори Rocket Lake-S замість звичних 16 ліній PCIe 3.0 підтримують 20 ліній PCIe 4.0: 16 зазвичай виділяють для потреб графічної підсистеми, а додаткові 4 виробники материнських плат вільні використовувати за своїм бажанням. У більшості випадків з їхньою допомогою реалізується високошвидкісний інтерфейс M.2 PCIe 4.0.

Крім переходу на PCI Express 4.0, виділимо подвоєне до 8 кількість ліній шини DMI для зв'язку процесора з чіпсетом, нативну підтримку USB 3.2 Gen 2x2 (20 Гбіт/с), а також перехід з DDR4-2933 МГц на 3200 МГц.

У результаті порівняльна таблиця характеристик чіпсетів виглядає так:

Модель

Intel Z590

Intel Z490

Intel Z390

Кількість ліній PCI Express (версія PCIe)

24 (3.0)

24 (3.0)

24 (3.0)

Кількість ліній DMI (версія PCIe)

8 (3.0)

4 (3.0)

4 (3.0)

Максимальна кількість портів USB 3.2 Gen 2x2

3

-

-

Максимальна кількість портів USB 3.2 Gen 2x1

10

6

6

Максимальна кількість портів USB 3.2 Gen 1x1

10

10

10

USB 2.0

14

14

14

Загальна кількість портів USB

14

14

14

SATA 6 Гбіт/с

6

6

6

RAID 0, 1, 5, 10

Так

Так

Так

Intel Wireless

Intel Wi-Fi 6 AX201

Intel Wi-Fi 6 AX201

Intel Wi-Fi 5

Intel Smart Sound

Так

Так

Так

TDP, Вт

6

6

6

GIGABYTE Z590 VISION G

Давайте ж познайомимося з першою новинкою на новому флагманському чіпсеті, що опинилася у нас на тестуванні. Йтиметься про материнську плату GIGABYTE Z590 VISION G.

Специфікація

Модель

GIGABYTE Z590 VISION G

Чіпсет

Intel Z590

Процесорний роз'єм

Socket LGA1200

Підтримка процесорів

Intel Core i9 / Core i7 / Core i5 / Core i3 / Pentium / Celeron 11-го та 10-го поколінь для платформи Socket LGA1200

Підтримка пам'яті

4 x DIMM-слота з підтримкою максимум 128 ГБ пам'яті c частотою до DDR4-5333 МГц

Слоти розширення

1 x PCI Express 4.0 x16 (x16)

2 x PCI Express 3.0 x16 (х4)

Дискова підсистема

1 x M.2 Socket 3 (M.2 2260, M.2 2280, M.2 22110; PCIe 4.0 x4/х2) (M2A_CPU)

1 x M.2 Socket 3 (M.2 2260, M.2 2280, M.2 22110; PCIe 4.0 x4/x2) (M2B_CPU)

1 x M.2 Socket 3 (M.2 2260, M.2 2280, M.2 22110; PCIe 4.0 x4/x2) (M2C_CPU)

1 x M.2 Socket 3 (M.2 2260, M.2 2280, M.2 22110; SATA та PCIe 3.0 x4/х2) (M2P_SB)

6 x SATA 6 Гбіт/с

RAID 0, RAID 1, RAID 5, RAID 10

Intel Optane Memory Ready

LAN

1 x Intel I225-V (10/100/1000/2500 Мбіт/с)

Звукова підсистема

8-канальний Realtek ALC4080

Живлення

1 х 24-контактний роз'єм живлення ATX

1 x 8-контактний роз'єм живлення ATX12V

1 x 4-контактний роз'єм живлення ATX12V

Вентилятори

2 x роз'єми вентилятора CPU (4-контактні)

4 x роз'єми підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієві радіатори на елементах підсистеми живлення, з'єднані тепловою трубкою

Зовнішні порти I/O

2 x USB 2.0

1 x PS/2 Combo

4 x USB 3.2 Gen 1

1 x DisplayPort In

1 x HDMI

2 x USB 3.2 Gen 2 Type-A

1 x USB 3.2 Gen 2x2 Type-C

1 x USB 3.2 Gen 1 Type-C port

1 x RJ-45

6 x 3,5-мм аудіо

Внутрішні порти I/O

1 x USB 3.2 Gen 2x2 Type-C

1 x USB 3.2 Gen 1

2 x USB 2.0

2 x Thunderbolt 4

1 x COM

1 x TPM

BIOS

1 x 256 Mбіт Flash ROM AMI UEFI BIOS

PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Форм-фактор

ATX (305 x 244 мм)

Сайт виробника

GIGABYTE

Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка та комплектація

GIGABYTE Z590 VISION G GIGABYTE Z590 VISION G

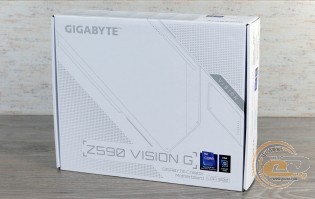

Материнська плата GIGABYTE Z590 VISION G постачається в картонній коробці з відмінним інформаційним наповненням, яке повністю відображає її ключові особливості та переваги.

GIGABYTE Z590 VISION G

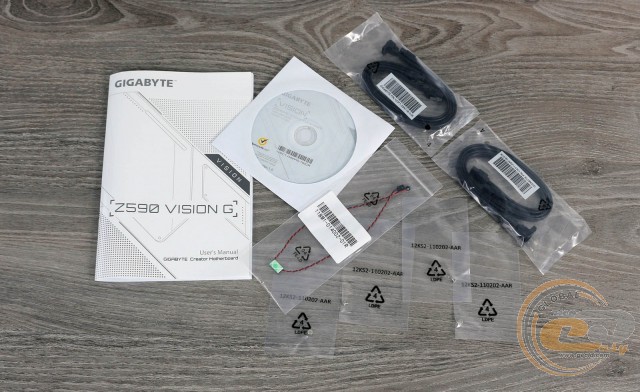

У коробці з розглянутою моделлю ми знайшли не тільки стандартний набір аксесуарів у вигляді диска з драйверами і утилітами, інструкції користувача, гвинтів для кріплення M.2 SSD і чотирьох SATA-шлейфів, а й кабель з невеликим мікрофоном. Він слугує для виявлення і моніторингу шуму всередині корпуса.

Дизайн і особливості плати

GIGABYTE Z590 VISION G

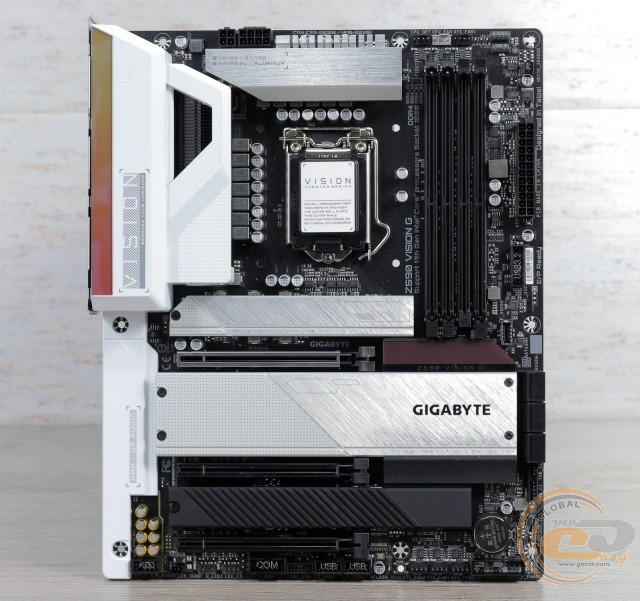

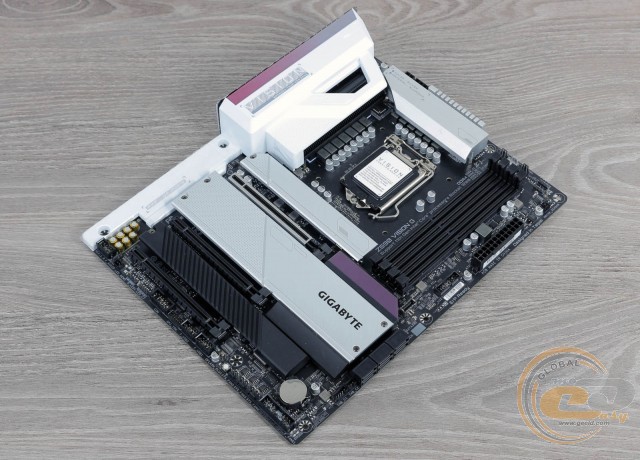

Зовнішній вигляд новинки викличе позитивні емоції у поціновувачів класичного чорно-білого оформлення кольору. Воно вдало розведено парою акцентів фіолетового кольору. З цікавих деталей виділимо масивний захисний кожух над інтерфейсною панеллю, посилений слот для відеокарти і радіатори охолодження M.2-накопичувачів.

GIGABYTE Z590 VISION G

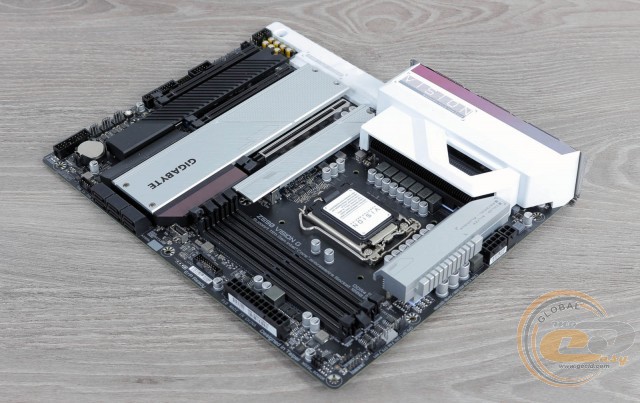

Ніяких претензій у плані компонування набортних елементів у нас не виникло, адже розташування всіх портів і роз'ємів дуже грамотне і не ускладнює процес збірки системи.

GIGABYTE Z590 VISION G

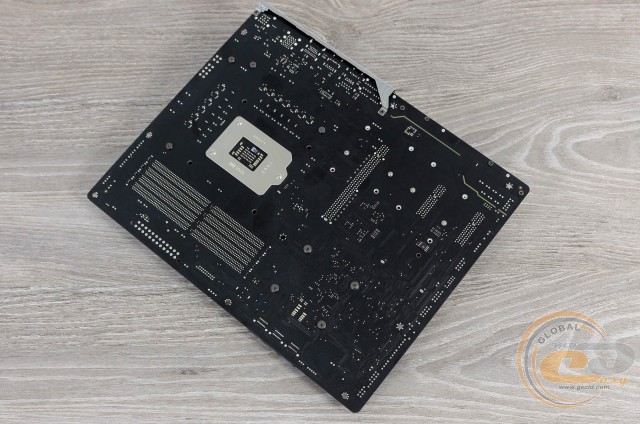

На звороті плати практично відсутні цікаві та значущі елементи, за винятком стандартної опорної пластини процесорного роз'єму.

GIGABYTE Z590 VISION G

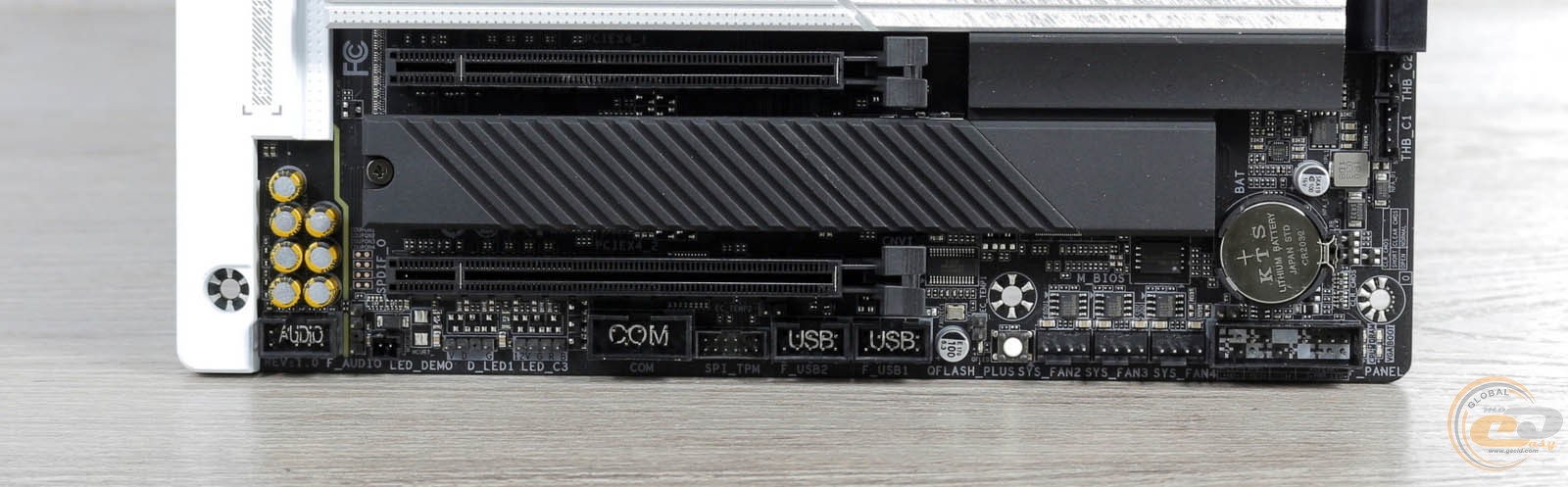

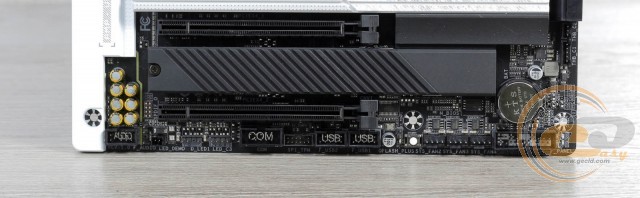

У нижній частині розташовані такі елементи: колодка підключення аудіо роз'ємів передньої панелі, S/PDIF out, роз'єми підключення світлодіодних стрічок, порти COM і TPM, кнопка поновлення BIOS і колодка підключення фронтальної панелі. Додатково зазначимо дві колодки для активації портів USB 2.0. Усього на платі реалізована підтримка шести портів USB 2.0: чотирьох внутрішніх і двох на інтерфейсній панелі.

GIGABYTE Z590 VISION G

GIGABYTE Z590 VISION G

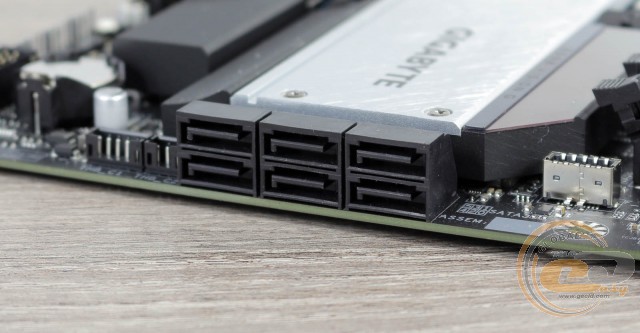

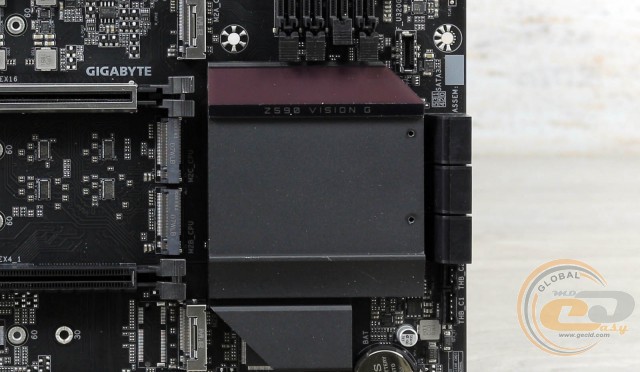

Можливості організації дискової підсистеми представлені чотирма інтерфейсами M.2 Socket 3 і шістьма портами SATA 6 Гбіт/с. Про обмеження, пов'язані з одночасною роботою M.2 Socket 3 і їх кількості, ми розповімо далі.

GIGABYTE Z590 VISION G

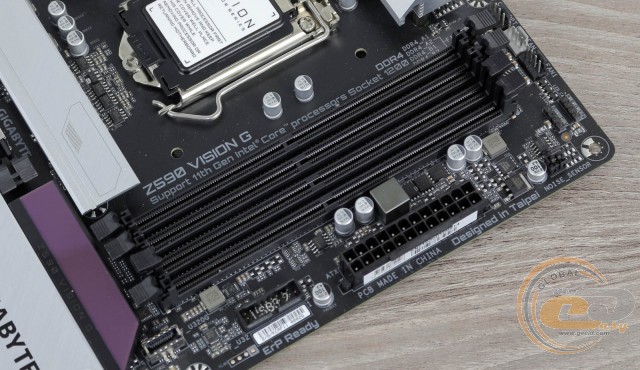

Системна плата GIGABYTE Z590 VISION G оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які можуть працювати в двоканальному режимі. Для його реалізації планки необхідно встановлювати в перший і третій або в другий і четвертий слоти (або ж зайняти всі наявні роз'єми). Підтримуються модулі, що працюють на частотах до 5333 МГц в розгоні. Максимальний обсяг пам'яті може досягати 128 ГБ, чого буде достатньо для будь-яких поставлених завдань.

Додатково зазначимо дві колодки для підключення виносних панелей з портами USB 3.2 Gen 2x2 Type-C і USB 3.2 Gen 1.

GIGABYTE Z590 VISION G

GIGABYTE Z590 VISION G

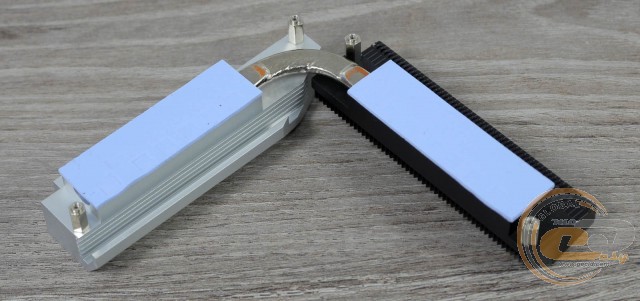

Система охолодження складається з трьох алюмінієвих радіаторів: один здійснює відведення тепла від чіпсета Intel Z590, а два інших накривають елементи підсистеми живлення процесора. Під час тестування були зафіксовані такі температурні показники:

  • радіатор охолодження чіпсета - 41°C;
  • верхній радіатор охолодження елементів підсистеми живлення процесора - 41°C (45°C при розгоні);
  • бічний радіатор охолодження елементів підсистеми живлення процесора - 36°C (42°C при розгоні);
  • дроселі - 47°C (48°C при розгоні).

Отримані результати вказують на високу ефективність роботи встановленої системи охолодження, що свідчить про правильний підбір матеріалів і їх конструкції.

GIGABYTE Z590 VISION G

GIGABYTE Z590 VISION G

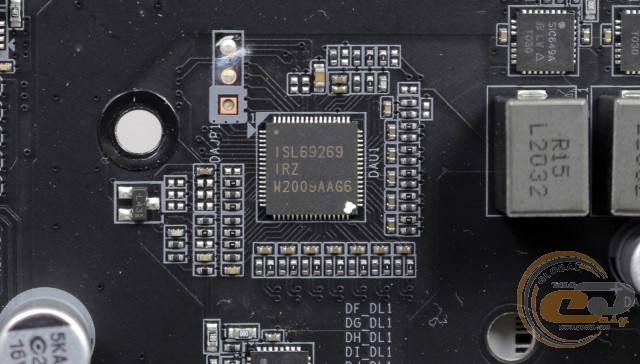

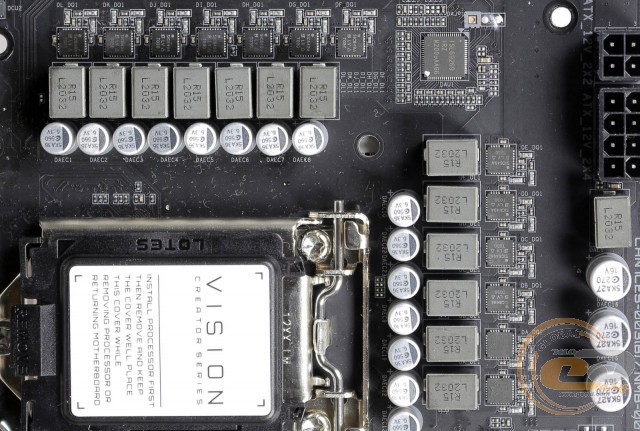

Живлення процесора здійснюється по 12+1-фазній схемі для обчислювальних ядер і додаткових вузлів. Сам перетворювач заснований на цифровому ШІМ-контролері ISL69269. Елементна база материнської плати набрана за допомогою високоякісних комплектуючих: дроселів з феритовим осердям, твердотільних конденсаторів і мікросхем SiC649A від Vishay Siliconix.

GIGABYTE Z590 VISION G

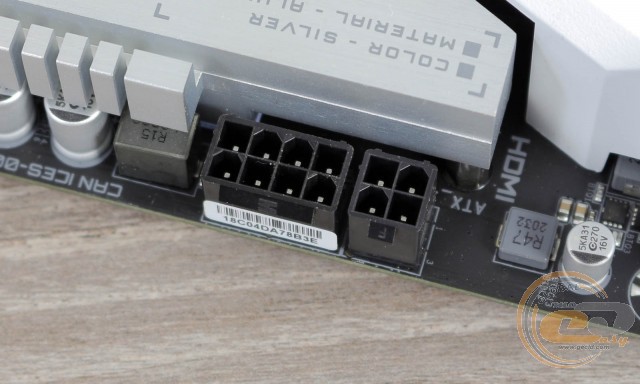

Живлення процесора реалізовано на базі двох роз'ємів ATX12V на 8 і 4 контактів відповідно.

GIGABYTE Z590 VISION G

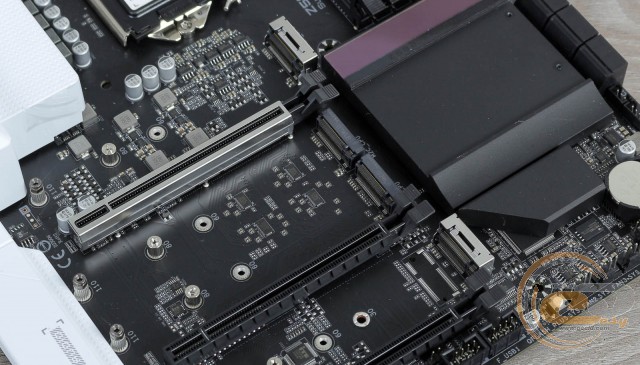

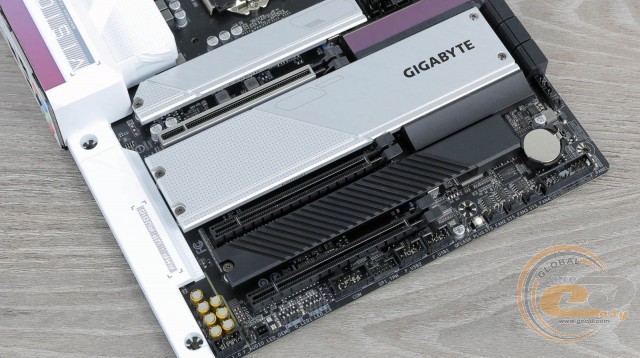

Для розширення функціональності материнської плати GIGABYTE Z590 VISION G є всього три слоти:

  1. PCI Express 4.0 x16 (у режимі х16);
  2. PCI Express 3.0 x16 (у режимі х4);
  3. PCI Express 3.0 x16 (у режимі х4).

Перед нами явно не ігрова материнська плата, а рішення для творців контенту. Тому GIGABYTE порахувала, що людям творчих професій знадобиться більшу кількість швидких накопичувачів, ніж можливість встановити кілька відеокарт у режимі NVIDIA SLI.

Саме тому інженери оснастили плату двома додатковими слотами M.2 PCIe 4.0 x4 (M2B_CPU і M2C_CPU), для підключення яких використовується вісім процесорних ліній PCIe 4.0. При встановленні в них накопичувачів слот PCI Express 4.0 x16 перейде до режиму x8.

У свою чергу верхній інтерфейс M2A_CPU працює без обмежень, оскільки для його реалізації використовувалися окремі чотири процесорні лінії PCIe 4.0. Нижній же M2P_SB і зовсім підключений до чіпсету, тому підтримує тільки накопичувачі з інтерфейсом SATA і PCIe 3.0.

GIGABYTE Z590 VISION G

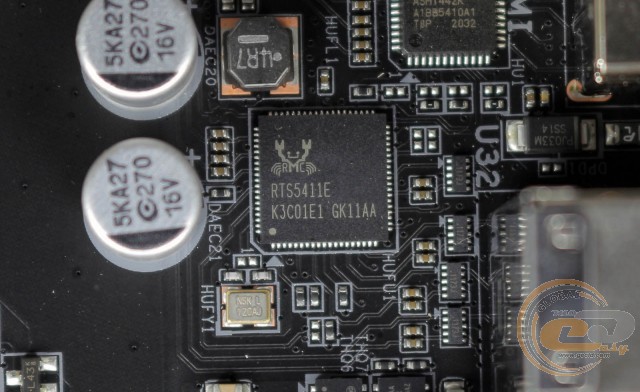

Для коректної роботи чотирьох портів USB 3.2 Gen 1 на інтерфейсній панелі використовується чіп Realtek RTS5411E.

GIGABYTE Z590 VISION G

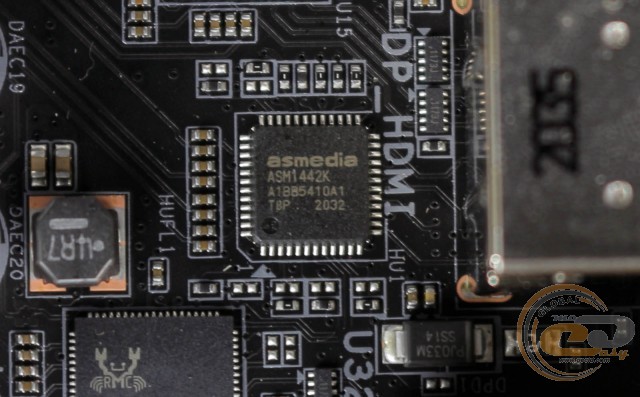

Якщо ж ви вирішили скористатися можливостями інтегрованого в CPU графічного ядра, то у вашому розпорядженні відеовихід HDMI, обслуговування якого здійснюється силами мікросхеми ASMedia ASM1442K.

GIGABYTE Z590 VISION G

Для підтримки мережевих з'єднань слугує 2,5-гігабітний LAN-контролер Intel I225-V (SLMNG).
