Огляд материнської плати GIGABYTE Z490 VISION G: етюд у білих тонах

Продажі нового 10-ого покоління процесорів Intel Core (Comet Lake-S) стартували не так давно, і ми вже встигли познайомити вас із новим флагманським чіпсетом Intel Z490 на прикладі материнської плати GIGABYTE Z490 AORUS MASTER, тому зупинятися на його детальному описі тут ми не будемо. А відразу перейдемо до суті даного огляду - знайомству з новою лінійкою материнських плат GIGABYTE VISION.

GIGABYTE Z490 VISION G

У першу чергу вона націлена на творчих людей і професіоналів у сфері створення контенту, яких з кожним роком стає все більше. Особливо це стосується молоді, яка бачить перспективу в таких професіях, як відеоредактор, монтажер, дизайнер, ретушер і т.д. Також не варто забувати про блогерів, стримерів і подкастерів.

GIGABYTE Z490 VISION G

Саме на таких людей і націлена лінійка GIGABYTE VISION. Вона ділиться на три серії: VISION D, VISION W і VISION G. VISION D позиціонується як ідеальний вибір для фотографів, дизайнерів, монтажерів і аніматорів. VISION W більше підійде для інженерів, вчених і архітекторів. Серія VISION G націлена на кіберспортсменів і стримерів.

GIGABYTE Z490 VISION G

У всіх згаданих вище професій є щось спільне - необхідність в продуктивному, надійному та сучасному ПК для максимально швидкого і ефективного виконання поставлених завдань. Цьому і посприяють материнські плати серії VISION.

До старту лінійки компанія підготувала п'ять моделей на чіпсетах Intel Z490 і W480.

GIGABYTE Z490 VISION G

Сьогодні у нас на огляді знаходиться GIGABYTE Z490 VISION G. Вона ще недоступна в продажі на нашому ринку, але в США її вартість заявлена на рівні $399. Давайте ж поглянемо на її характеристики.

Специфікація

Модель

GIGABYTE Z490 VISION G

Чіпсет

Intel Z490

Процесорний роз'єм

Socket LGA1200

Підтримка процесорів

Intel Core i9 / Core i7 / Core i5 / Core i3 / Pentium / Celeron десятого покоління для платформи Socket LGA1200

Підтримка пам'яті

4 x DIMM-слота з підтримкою максимум 128 ГБ пам'яті з частотою до DDR4-5000 (OC) МГц

Слоти розширення

2 x PCI Express 3.0 x16 (x16 / х8+х8)

1 x PCI Express 3.0 x16 (х4)

2 x PCI Express 3.0 x1

Дискова підсистема

1 x M.2 Socket 3 (M.2 2260, M.2 2280, M.2 22110; PCIe x4/х2) (M2P_SB)

1 x M.2 Socket 3 (M.2 2260, M.2 2280; SATA та PCIe x4/x2) (M2A_SB)

6 x SATA 6 Гбіт/с

RAID 0, RAID 1, RAID 5, RAID 10

Intel Optane Memory Ready

LAN

1 x Intel I225-V (10/100/1000/2500 Мбіт/с)

Звукова підсистема

8-канальний Realtek ALC1220-VB

Живлення

1 х 24-контактний роз'єм живлення ATX

1 x 8-контактний роз'єм живлення ATX12V

1 x 4-контактний роз'єм живлення ATX12V

Вентилятори

2 x роз'єми вентилятора CPU (4-контактні)

3 x роз'єми підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієві радіатори на елементах підсистеми живлення, з'єднані тепловою трубкою

Зовнішні порти I/O

1 x HDMI

1 x DisplayPort

1 x PS/2 Combo

1 x RJ45

2 x USB 2.0

4 x USB 3.2 Gen 1

1 х USB 3.2 Gen 2 Type-C

3 х USB 3.2 Gen 2 Type-A

6 x аудіопортів

Внутрішні порти I/O

1 x USB 3.2 Gen 2 Type-C

1 x USB 3.2 Gen 1

2 x USB 2.0/1.1

2 x Thunderbolt

1 x COM

1 x TPM

BIOS

1 x 256 Mбіт Flash ROM AMI UEFI BIOS

PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Форм-фактор

ATX

305 x 244 мм

Сайт виробника

GIGABYTE

Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка і комплектація

GIGABYTE Z490 VISION G GIGABYTE Z490 VISION G

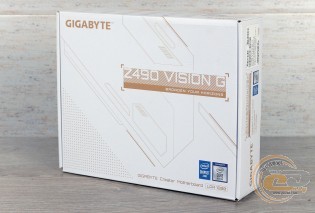

Материнська плата GIGABYTE Z490 VISION G постачається в картонній коробці з відмінним інформаційним наповненням, яке повністю відображає її ключові особливості та переваги.

GIGABYTE Z490 VISION G

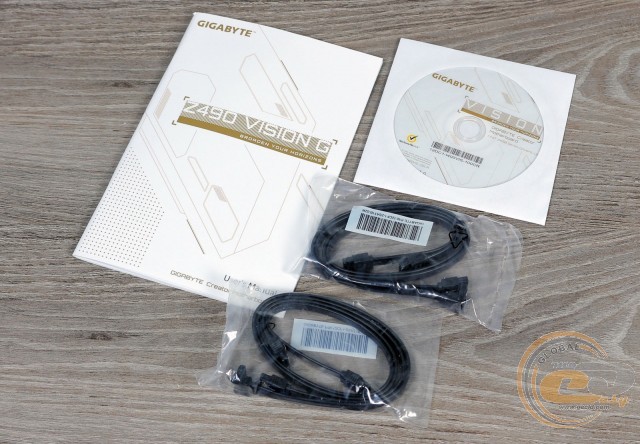

У коробці з розглянутою моделлю постачається тільки стандартний набір аксесуарів у вигляді диска з драйверами і утилітами, інструкції для користувача і чотирьох SATA-шлейфів.

Дизайн і особливості плати

GIGABYTE Z490 VISION G

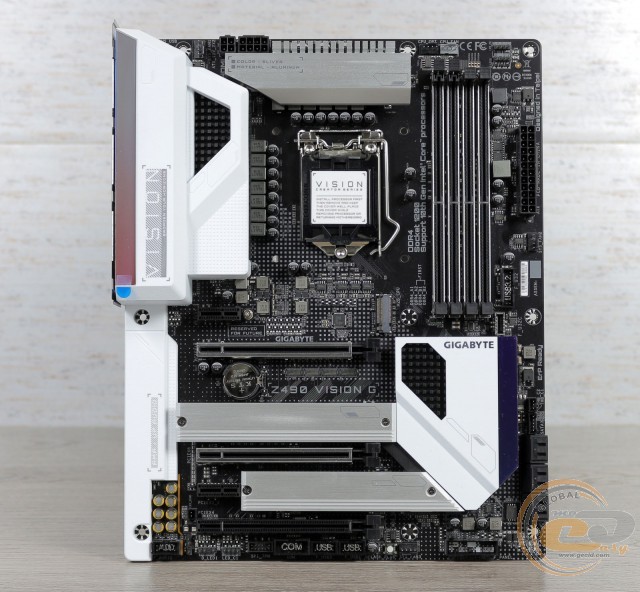

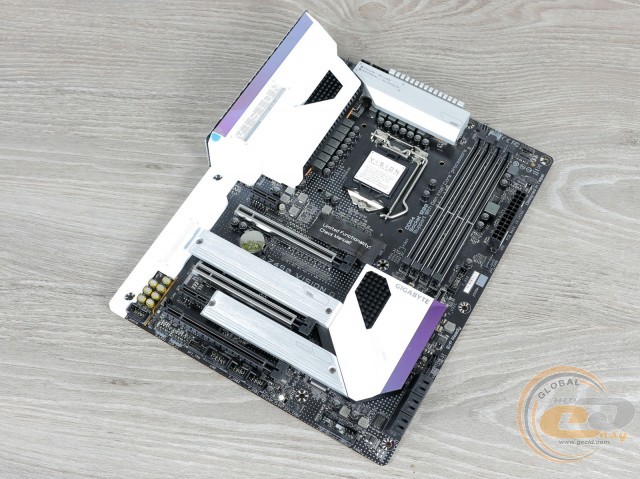

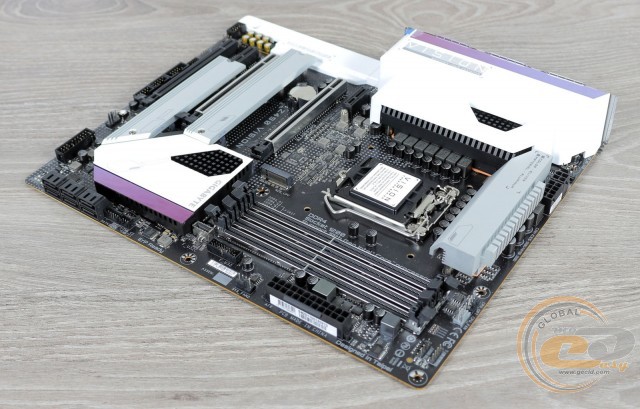

Дизайн новинки викликає позитивні емоції. Перед нами класична комбінація чорного з білим, плюс пара фіолетових акцентів, які привносять трохи оригінальності. З цікавих деталей виділимо захисний кожух над інтерфейсною панеллю, посилені слоти для відеокарт і модулів пам'яті, а також радіатори для двох M.2 SSD.

GIGABYTE Z490 VISION G

До слова, про них і доробок на майбутнє. Материнські плати на Intel Z490 уже готові до переходу на стандарт PCI Express 4.0, однак самі процесори 10-ого покоління Intel Core (Comet Lake-S) його не підтримують. Усе стане на свої місця з приходом Intel Rocket Lake-S і оновленням прошивки BIOS. Саме на це недалеке майбутнє і розрахований верхній роз'єм M.2. Тепер він відключений і запрацює тільки з Intel Rocket Lake-S.

GIGABYTE Z490 VISION G

Що стосується компонування набортних елементів, то у нас не виникло жодних претензій, адже розташування всіх портів і роз'ємів грамотне і не ускладнить процес збірки системи.

GIGABYTE Z490 VISION G

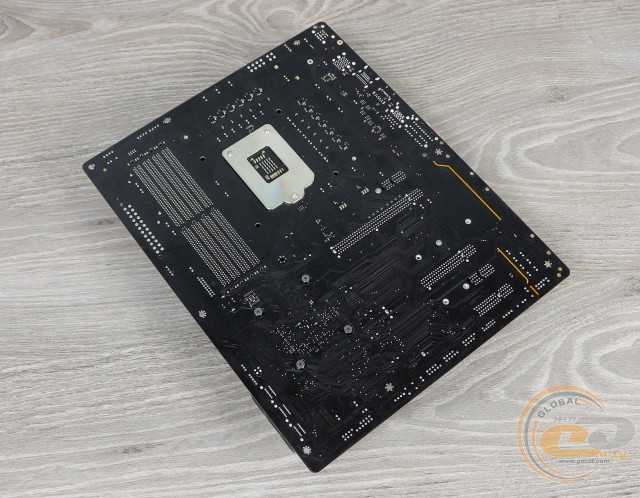

На звороті плати практично повністю відсутні будь-які значні елементи. Є лише стандартна опорна пластина процесорного роз'єму.

GIGABYTE Z490 VISION G

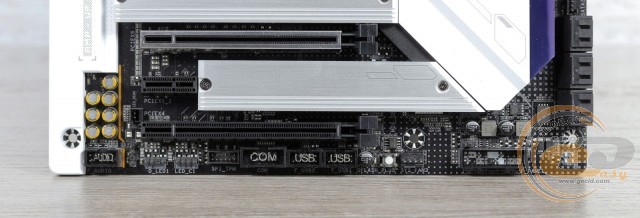

У нижній частині розташовані такі елементи: колодка підключення аудіо роз'ємів передньої панелі, S/PDIF out, роз'єми підключення світлодіодних стрічок, порти COM і TPM, кнопка оновлення BIOS і колодка підключення фронтальної панелі. Додатково зазначимо дві колодки для активації портів USB 2.0. Усього на платі реалізована підтримка шести портів USB 2.0: чотирьох внутрішніх і двох на інтерфейсній панелі.

GIGABYTE Z490 VISION G

GIGABYTE Z490 VISION G

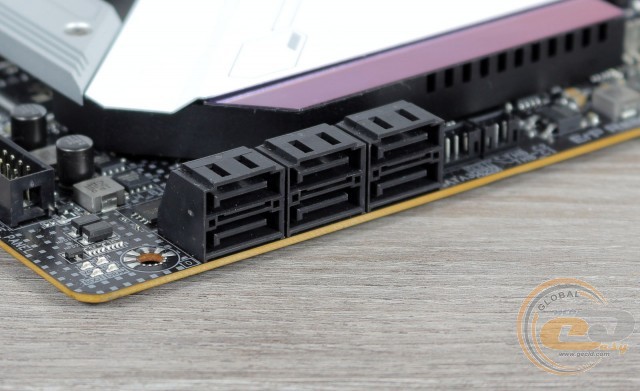

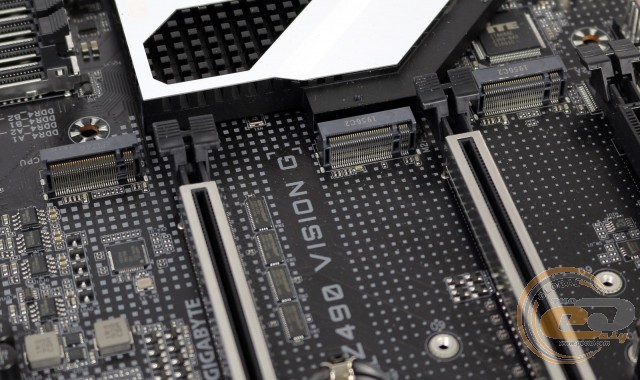

Можливості організації дискової підсистеми представлені трьома інтерфейсами M.2 Socket 3 (один з яких відключений) і шістьма портами SATA 6 Гбіт/с. У зв'язку з недоліком вільних ліній слот M.2 Socket 3 (M2A_SB) ділить пропускну здатність з одним із портів SATA 6 Гбіт/с (SATA3_1) у разі встановлення накопичувача SATA.

GIGABYTE Z490 VISION G

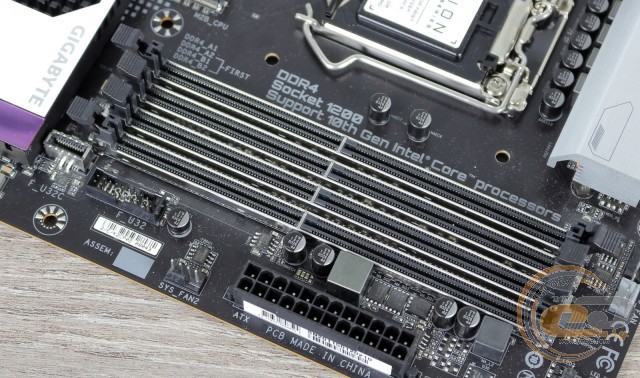

Системна плата GIGABYTE Z490 VISION G оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які можуть працювати в двоканальному режимі. Для його реалізації планки необхідно встановлювати в перший і третій або в другий і четвертий слоти (або ж зайняти всі наявні роз'єми). Підтримуються модулі, що працюють на частотах до 5000 МГц в розгоні. Максимальний обсяг пам'яті може досягати 128 ГБ, чого буде достатньо для будь-яких поставлених завдань.

Додатково зазначимо дві колодки для підключення виносних панелей із портами USB 3.2 Gen 2 Type-C і USB 3.2 Gen 1.

GIGABYTE Z490 VISION G

GIGABYTE Z490 VISION G

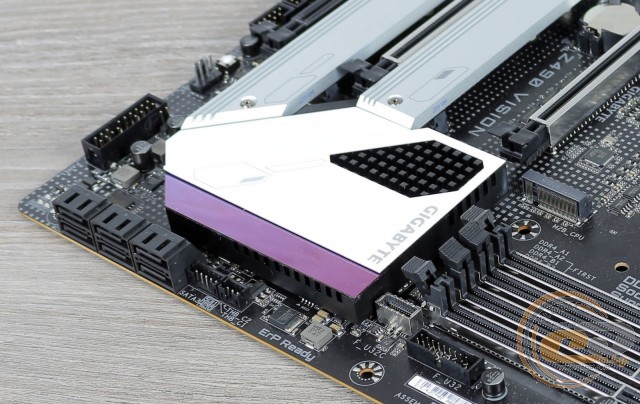

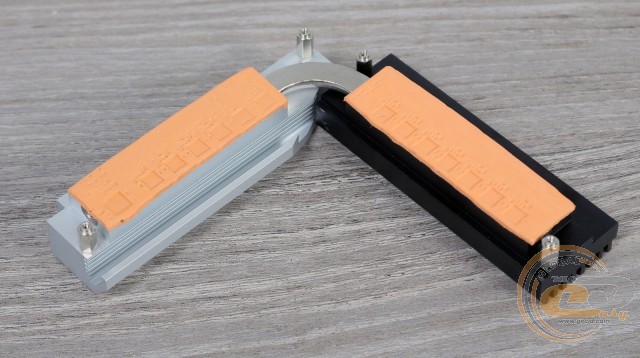

Система охолодження складається з трьох основних алюмінієвих радіаторів: один здійснює відведення тепла від чіпсету Intel Z490, а два інші, з'єднані тепловою трубкою, накривають елементи підсистеми живлення процесора. Під час тестування були зафіксовані такі температурні показники:

  • радіатор охолодження чіпсету - 31°C;
  • верхній радіатор охолодження елементів підсистеми живлення процесора - 45°C;
  • бічний радіатор охолодження елементів підсистеми живлення процесора - 46°C;
  • дроселі - 45°C.

Отримані результати вказують на високу ефективність роботи встановленої системи охолодження, що свідчить про правильний підбір матеріалів і їх конструкції.

GIGABYTE Z490 VISION G

GIGABYTE Z490 VISION G

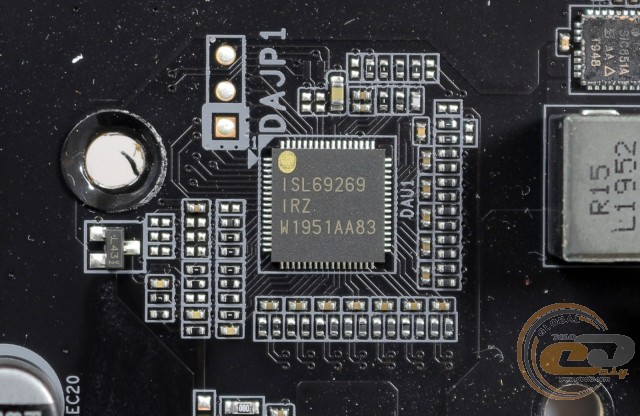

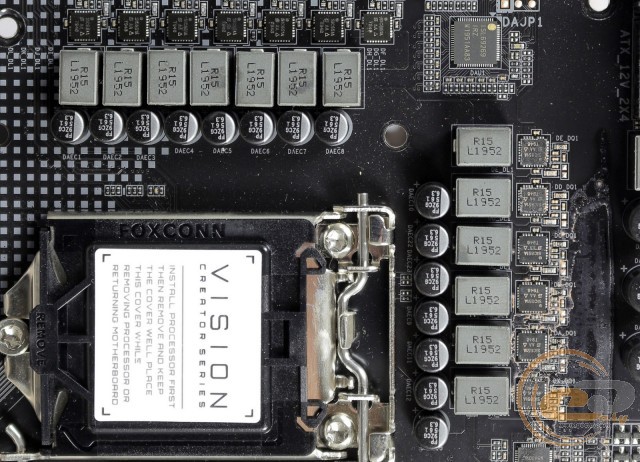

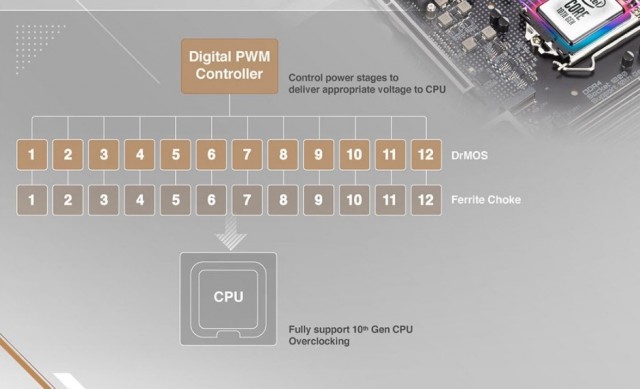

Живлення процесора здійснюється за 12-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач заснований на цифровому ШІМ-контролері ISL69269.

GIGABYTE Z490 VISION G

Елементна база блока VRM набрана за допомогою високоякісних комплектуючих: дроселів із феритовим осердям і мікросхем SiC651A від Vishay Siliconix.

GIGABYTE Z490 VISION G

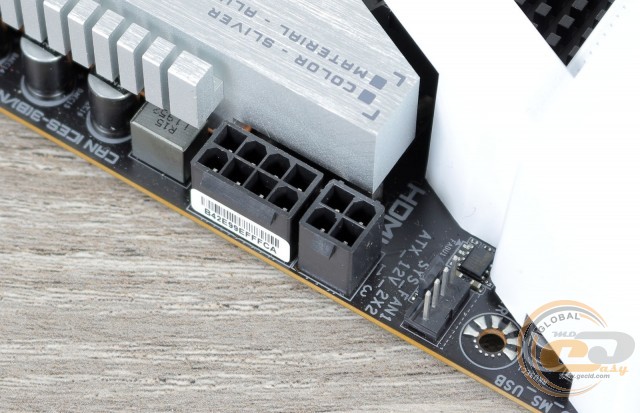

Живлення процесора здійснюється за допомогою пари роз'ємів ATX12V в 8- і 4-контактному виконанні.
