Огляд материнської плати GIGABYTE Z490 AORUS MASTER: майстер з усіх дисциплін

Впали останні ембарго, і тепер ми можемо у всіх подробицях розглядати і оцінювати десктопні процесори Intel Core 10-ого покоління (Comet Lake-S) і материнські плати під новий Socket LGA1200.

Почнемо з флагманських моделей на базі чіпсету Intel Z490, але в недалекому майбутньому обов'язково протестуємо і доступніші рішення від різних виробників. Для початку подивимося на відмінності від попереднього флагману Intel Z390.

А їх зовсім мало. Кількість і версія ліній PCIe, кількість і конфігурація портів USB і SATA, підтримка масивів RAID і додаткових технологій - все це збігається. Intel Z490 може похвалитися лише підтримкою 2,5-гігабітного LAN-контролера на фізичному рівні, переходом із Wi-Fi 5 на Wi-Fi 6 і найбільш новою 14 версією прошивки Intel Management Engine Firmware (Intel ME FW) замість 12. На офіційних сторінках інших відмінностей немає.

Зведена таблиця технічної специфікації чіпсетів Intel 400-й серії:

Модель	Intel Z490	Intel Z390	Intel Q470	Intel H470	Intel B460	Intel H410
Підтримка розгону	Так	Так	Ні	Ні	Ні	Ні
Кількість ліній PCI Express (версія PCIe)	24 (3.0)	24 (3.0)	24 (3.0)	20 (3.0)	16 (3.0)	6 (3.0)
Максимальна кількість портів USB 3.2 Gen 2 / USB 3.2 Gen 1 / USB 2.0	6 / 10 / 14	6 / 10 / 14	6 / 10 / 14	4 / 8 / 14	0 / 8 / 12	0 / 4 / 10
Загальна кількість портів USB	14	14	14	14	12	10
SATA 6 Гбіт/с	6	6	6	6	6	4
RAID 0, 1, 5, 10	Так	Так	Так	Так	Так	Ні
Intel Wireless	Intel Wi-Fi 6 AX201	Intel Wi-Fi 5	Intel Wi-Fi 6 AX201	Intel Wi-Fi 6 AX201	Intel Wi-Fi 6 AX201	Ні
Intel Smart Sound	Так	Так	Так	Так	Так	Ні
TDP, Вт	6	6	6	6	6	6
Рекомендована вартість, $	50	–	47	32	28	26

Ось і виходить, що основну роботу зі створення функціонально привабливих материнських плат Intel перекинула на партнерів. Їм необхідно думати, чим заманювати покупців і як відбиватися від конкурентів у всіх цінових сегментах.

Знайомитися з Intel Z490 будемо на прикладі материнської плати GIGABYTE Z490 AORUS MASTER. Це один із топових представників, який отримав 14-фазну підсистему живлення, ефективну пасивну систему охолодження, 2,5-гігабітний LAN-контролер, модуль бездротових інтерфейсів Wi-Fi 6 і низку інших переваг.

Специфікація

Модель	GIGABYTE Z490 AORUS MASTER (rev. 1.x)
Чіпсет	Intel Z490
Процесорний роз'єм	Socket LGA1200
Підтримка процесорів	Intel Core i9 / Core i7 / Core i5 / Core i3 / Pentium / Celeron десятого покоління для платформи Socket LGA1200
Підтримка пам'яті	4 x DIMM-слоти з підтримкою максимум 128 ГБ пам'яті з частотою до DDR4-5000 (OC) МГц для Core i9 / i7 DDR4-2666 МГц для Core i5 / i3 / Pentium / Celeron
Слоти розширення	1 x PCI Express 3.0 x16 (x16 / х8+х8) 1 x PCI Express 3.0 x16 (x8) 1 x PCI Express 3.0 x16 (х4) Підтримка NVIDIA Quad-GPU SLI та 2-Way NVIDIA SLI AMD Quad-GPU CrossFire та 2-Way AMD CrossFire
Дискова підсистема	1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280, M.2 22110; PCIe x4/х2) (M2P_SB) 1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280, M.2 22110; SATA та PCIe x4/x2) (M2A_CPU) 1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280, M.2 22110; SATA та PCIe x4/x2) (M2M_SB) 6 x SATA 6 Гбіт/с RAID 0, RAID 1, RAID 5, RAID 10 Intel Optane Memory Ready
LAN	1 x Intel I225-V (10/100/1000/2500 Мбіт/с)
Wi-Fi / Bluetooth	Intel Wi-Fi 6 AX201 (802.11a/b/g/n/ac wave 2/ax Wi-Fi (2,4 / 5 ГГц) + Bluetooth 5.0)
Звукова підсистема	8-канальний Realtek ALC1220-VB + ESS ES9118EQ DAC
Живлення	1 х 24-контактний роз'єм живлення ATX 2 x 8-контактні роз'єми живлення ATX12V
Вентилятори	2 x роз'єми вентилятора CPU (4-контактний) 4 x роз'єми підключення системних вентиляторів (4-контактні) 2 х роз'єми підключення системних вентиляторів / СЖО (4-контактні)
Охолодження	Алюмінієвий радіатор на чіпсеті Алюмінієві радіатори на елементах підсистеми живлення, з'єднані тепловою трубкою
Зовнішні порти I/O	1 x HDMI 1 x USB 3.2 Gen 2 Type-C 3 x USB 3.2 Gen 2 Type-A 2 x USB 3.2 Gen 1 4 x USB 2.0/1.1 1 x RJ45 1 x Optical S/PDIF Out 5 x 3,5-мм аудіо 1 x кнопка «Q-Flash Plus» 1 х кнопка «Clear CMOS» 2 х конектори SMA для антени модуля Wi-Fi
Внутрішні порти I/O	1 x USB 3.2 Gen 2 Type-C 1 x USB 3.2 Gen 1 2 x USB 2.0/1.1 2 x Thunderbolt
BIOS	2 x 256 Mбіт Flash ROM AMI UEFI BIOS, підтримка DualBIOS PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Форм-фактор	ATX 305 x 244 мм
Сайт виробника	GIGABYTE Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка і комплектація

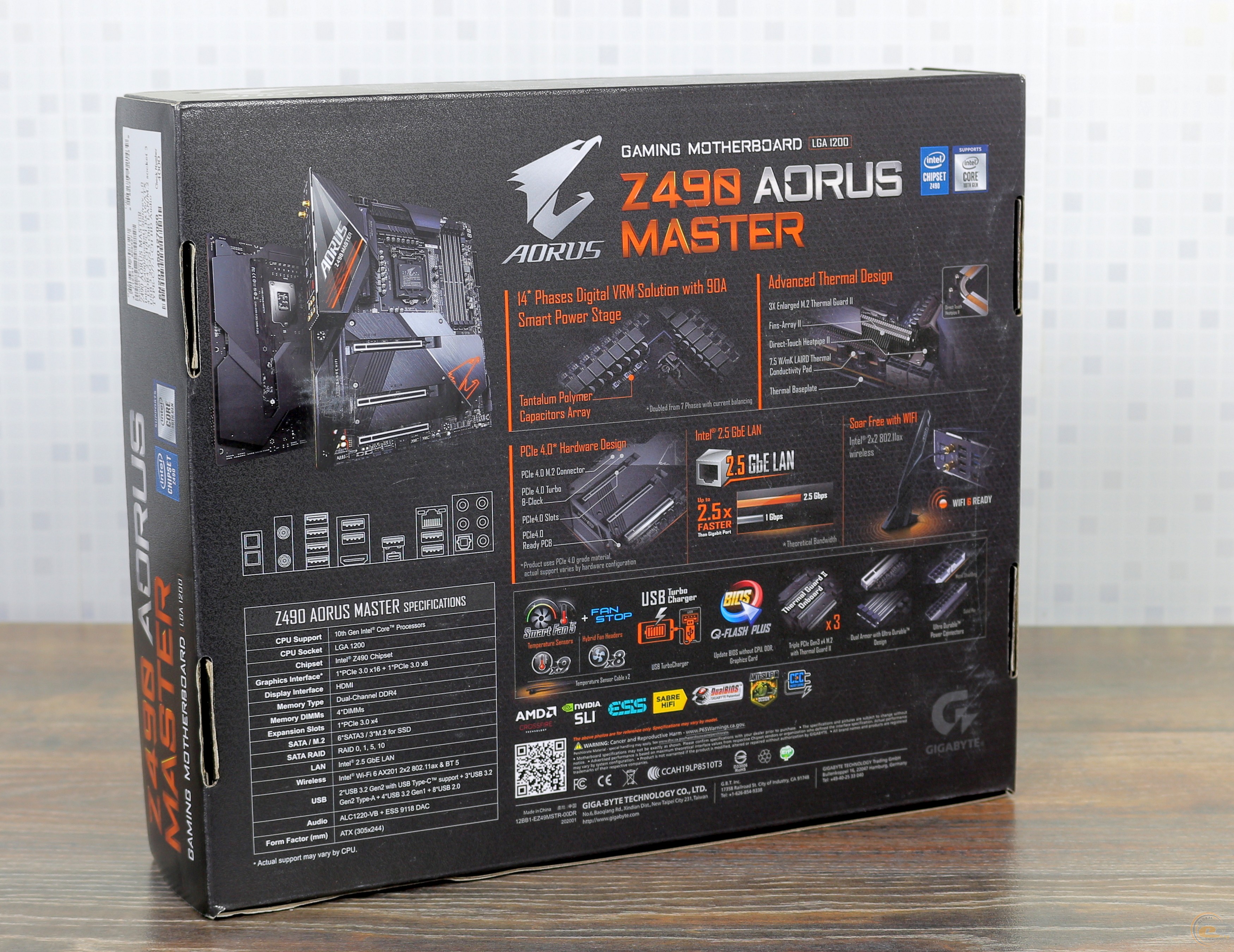

Материнська плата GIGABYTE Z490 AORUS MASTER радує симпатичною і інформативною упаковкою. На її боковинах знаходиться перелік технічних характеристик, ключові функціональні переваги і зображення самої моделі.

У коробці ми виявили такий набір аксесуарів:

• диск із драйверами і ПЗ
• комплект паперової документації
• чотири кабелі SATA
• антена для модуля Wi-Fi
• два подовжувача для RGB LED-смужок
• один кабель для виявлення шуму (noise detection)
• два терморезисторних кабелі
• набір G Connector

Дизайн і особливості плати

GIGABYTE Z490 AORUS MASTER виглядає дуже стильно за рахунок стриманої колірної гами і ефектних радіаторів систем охолодження чіпсету, накопичувачів M.2 і блока VRM. Створюється враження броньованого воїна, готового підтримати вас у будь-яких завданнях і іграх.

LED-підсвічування вбудоване до радіатору чіпсету і кожух над інтерфейсною панеллю. Вона підтримує технологію RGB FUSION 2.0 із мільйонами відтінків і 12 режимами роботи. Якщо цього мало, то на платі є чотири колодки для підключення LED-смужок. Дві з підписом (D_LED1, D_LED2) призначені для рішень з адресним підсвічуванням, максимальним струмом 5 А (5 В) і максимум 1000 світлодіодами. А для підключення RGB-смужок зі струмом 2А (12V/G/R/B) слід використовувати конектори LED_C1 і LED_C2. Не переплутайте.

Зворотний бік материнської плати також одягнена в легкий обладунок. Головне його завдання - вберегти текстоліт від перегину і механічного пошкодження. Також він бере активну участь у відведенні тепла від зони VRM через термопрокладки. Під кожухом у діапазоні процесорного роз'єму добре видно сім подвійників (даблерів) підсистеми живлення. До них ми повернемося трохи пізніше.

Компонування набортних елементів моделі GIGABYTE Z490 AORUS MASTER не викликало ніяких нарікань: габаритні відеокарти не перекривають доступ до портів SATA і DIMM-слотів. Хоча ми очікували побачити засувки на DIMM-слотах лише з одного боку. І, звичайно ж, буде не дуже зручно часто міняти накопичувачі M.2, але це плата за їх ефективне охолодження.

Більшість роз'ємів і внутрішніх інтерфейсів притулилося в нижній частині плати. Тут ми виявили:

• колодку підключення аудіо роз'ємів передньої панелі
• перемикач між головною і запасною мікросхемою BIOS (BIOS_SW)
• перемикач SB для вибору режиму роботи BIOS (DualBIOS або Single BIOS)
• дві колодки для підключення LED-смужок
• колодку для підключення модуля Trusted Platform (TPM)
• дві внутрішніх колодки USB 2.0 для реалізації максимум чотирьох зовнішніх портів USB 2.0
• конектор для підключення комплектного кабелю noise detection для моніторингу рівня шуму всередині системного корпуса
• кнопку перезавантаження
• джампер для скидання налаштувань BIOS
• колодку для підключення температурного сенсора
• три колодки для вентиляторів
• колодку підключення елементів передньої панелі
• статусні LED-індикатори роботи процесора, оперативної пам'яті, відеокарти і ОС

Дискова підсистема представлена ​​шістьма портами SATA 6 Гбіт/с і трьома інтерфейсами M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280, M.2 22110). Перший з них («M2P_SB»), який знаходиться ближче до процесорного роз'єму, не підтримує SATA-моделі. Зате лише для нього заявлена ​​підтримка інтерфейсу PCIe 4.0. Правда, ви не зможете ним скористатися з процесорами Intel Core 10-ого покоління (Comet Lake-S) - доведеться чекати виходу Intel Core 11 (Rocket Lake-S) у кінці поточного або на початку наступного року. Решта два коректно працюють з двома типами інтерфейсів, але мають свої обмеження:

• середній роз'єм («M2A_CPU») відключає порт «SATA3_1» при встановленні M.2 SATA SSD
• крайній нижній роз'єм («M2M_SB») відключає порти «SATA3_4» і «SATA3_5» при встановленні M.2 SATA або M.2 PCIe SSD

Дуже порадувало наявність трьох двосторонніх радіаторів AORUS M.2 Thermal Guard II для ефективного охолодження швидких M.2 SSD.

Правий верхній кут материнської плати GIGABYTE Z490 AORUS MASTER також дуже багатий на функціональні елементи. Насамперед в очі кидаються чотири DIMM-слоти з посиленою конструкцією. Максимальна частота сумісних модулів залежить від моделі процесора: з представниками серій Intel Core i9/Core i7 заявлена ​​підтримка пам'яті DDR4-5000 у розгоні, а з чіпами простіше (Core i5/Core i3/Pentium/Celeron) гарантують режим DDR4-2666. Максимальний обсяг пам'яті становить 128 ГБ і підтримується двоканальний режим її роботи. Більш того, можна встановлювати модулі з ECC-корекцією, але витрачатися на їх покупку не варто, адже вони будуть працювати без неї (у режимі non-ECC).

Також тут знаходяться:

• кнопка вимикання
• точки для прямого вимірювання тиску на ключових вузлах
• дві колодки для підключення LED-смужок
• колодка температурного сенсора
• дві колодки для процесорних вентиляторів і одна для корпусного
• діагностичний LED-індикатор
• колодка порту USB 3.2 Gen 2 Type-C
• колодка для реалізації двох зовнішніх портів USB 3.2 Gen 1 або USB 2.0
• основний 24-контактний роз'єм живлення ATX із посиленою конструкцією

Система охолодження зони VRM складається з двох радіаторів із дизайном Fins-Array II, з'єднаних тепловою трубкою з прямим контактом (Direct-Touch Heatpipe II) для більш ефективного теплообміну.

Мікросхема чіпсету з 6-ватним показником TDP отримала власний радіатор. Під час тестування ми зафіксували такі температурні показники:

• радіатор охолодження чіпсету - 32°C
• верхній радіатор охолодження елементів підсистеми живлення - 43°C
• нижній радіатор охолодження елементів підсистеми живлення - 43°C
• дроселі підсистеми живлення - 47°C

У розгоні перевірити не вдалося, оскільки не було відповідного процесора, але про це нижче. В цілому результати говорять про високу ефективність такого дизайну системи охолодження, що свідчить про правильний підбір матеріалів і їх конструкції.

Підсистема живлення процесора використовується 14-фазний дизайн із подвійниками на звороті плати, мікросхемами Intersil ISL99390 (90А Smart Power Stage), тантал-полімерними конденсаторами і феритовими дроселями. Вона здатна подати на процесор струм силою 1260 А, чого буде достатньо для будь-якого розгону. Також порадувало наявність двох 8-контактних конекторів живлення, 6-шарової друкованої плати, подвоєної кількості міді в доріжках деяких верств і ШІМ-контролера Intersil ISL69269.

Слотів для карт розширення всього три, зате всі виконані в форматі PCIe 3.0 x16 із посиленою конструкцією. Правда, 16 ліній отримав лише перший з них, який ближче до процесорного роз'єму. Другий може працювати максимум у режимі х8, а третій - х4.

Перші два роз'єми PCIe підтримують встановлення мультиграфічних зв'язок AMD і NVIDIA. А ще вони готові до підтримки стандарту PCIe 4.0. Ось тільки процесори Intel Comet Lake-S до цього не готові. Тобто доведеться чекати виходу Intel Rocket Lake-S, як і у разі з першим M.2 SSD.

Реалізація дротового LAN-підключення покладено на контролер Intel I225-V (Foxville). Він підтримує режими 10/100/1000/2500 Гбіт/с. C Пріоритизація трафіку допоможе технологія cFosSpeed.

Однак є важлива проблема: в дизайні контролера Intel виявила помилку, яка призводить до втрати пакетів даних на фізичному рівні і зниження продуктивності. Це відбувається лише з мережним устаткуванням на базі чіпсетів Netgear, Juniper і AQuantia. З рішеннями від Cisco, Huawei, Buffalo і Aruba ніяких проблем не помічено.

Ще однією вагомою перевагою плати GIGABYTE Z490 AORUS MASTER є модуль Intel Wi-Fi 6 AX201. Він реалізує підтримку стандартів Bluetooth 5.0 і 802.11a/b/g/n/ac wave 2/ax у двох частотних діапазонах (2,4 і 5 ГГц). При використанні самого нового стандарту 802.11ax (Wi-Fi 6) задіюються широкі 160-мегагерцові канали, а загальна пропускна здатність досягає 2,4 Гбіт/с.

Контролер ASMedia ASM1442K відповідає за реалізацію порту HDMI на панелі інтерфейсів.

Аудіопідсистема побудована на базі топового 8-канального кодека Realtek ALC1220-VB. Разом з ним працює ЦАП ESS ES9118EQ, а також аудіокондесатори WIMA і Nichicon Fine Gold. Сам звуковий тракт ізольований від впливу інших компонентів.

Набір зовнішніх інтерфейсів містить:

• 1 x HDMI
• 1 x USB 3.2 Gen 2 Type-C
• 3 x USB 3.2 Gen 2 Type-A
• 2 x USB 3.2 Gen 1
• 4 x USB 2.0 / 1.1
• 1 x RJ45
• 1 x Optical S / PDIF Out
• 5 x 3,5-мм аудіо
• 1 x кнопка «Q-Flash Plus»
• 1 х кнопка «Clear CMOS»
• 2 х конектори SMA для антени модуля Wi-Fi

Питань до конфігурації зовнішніх інтерфейсів немає. Особливо радує велика кількість і різноманітність портів USB. Кнопка «Q-Flash Plus» дозволить оновити прошивку BIOS без встановлення процесора, оперативної пам'яті і відеокарти. Але попередньо вам необхідно завантажити саму прошивку на флешку і вставити її в порт USB 3.2 BIOS (із синьою підкладкою). З іншими інтерфейсами вона працювати не буде.

Можливості організації охолодження на платі GIGABYTE Z490 AORUS MASTER представлені вісьмома 4-контактними колодками FAN. Дві з них призначені для процесорного кулера, чотири використовуються для системних вентиляторів і ще дві підходять для водоблоків і системних вентиляторів. Але поділ умовний, адже завдяки технології Smart Fan 5 всі ці колодки можуть використовуватися під вентилятори і СВО. UEFI BIOS

Новинка використовує UEFI BIOS із широкими функціональними можливостями і приємним інтерфейсом. Кнопка F2 перемикає режими роботи: Easy і Advanced. Перший підійде новачкам і невибагливим користувачам, адже він виводить всю базову інформацію на одному екрані. Другий призначений для більш тонкого налаштування системи і розгону. Особливо сподобалася вкладка Favorites, на яку можна винести часто використовувані параметри, і блок моніторингу в правій частині екрану.

Можливості розгону

Для тесту материнської плати GIGABYTE Z490 AORUS MASTER нам надали процесор Intel Core i7-10700. Це 8-ядерний 16-потоковий представник лінійки Intel Core 10-ого покоління. Базова його частота становить 2,9 ГГц, а максимальна динамічна може підніматися до 4,8 ГГц. Кеш-пам'ять L3 становить 16 МБ, а TDP заявлений на рівні 65 Вт.

Також до процесора вбудований контролер оперативної пам'яті з гарантованою підтримкою 128 ГБ стандарту DDR4-2933 МГц і графічне ядро ​​Intel UHD 630 (350 - 1200 МГц). Ми без проблем активували на платі XMP-профіль і запустили комплект G.SKILL Trident Z F4-3200C15D-16GTZKW на частоті DDR4-3200.

У такому режимі система проходила стрес-тест AIDA64. Максимальна температура по ядрах процесора досягала 99°С при критичних 100°С. Тротлінг зафіксований на нульовому рівні, скидання частоти не було.

На жаль, процесорний множник у Intel Core i7-10700 заблокований і розгін по шині також неможливий. Ми, звичайно, спробували щастя в автоматичному і ручному режимі, але частоту процесора підняти не вдалося. Зате змогли прискорити комплект оперативної пам'яті серії TEAMGROUP T-FORCE до DDR4-4133 МГц.

Тестування

Для перевірки можливостей материнської плати GIGABYTE Z490 AORUS MASTER використовувалося обладнання:

Якщо кому цікаво, то процесори Intel Core i7-8700K і Core i7-9700K тестувалися на платі ASUS TUF Z370-PRO GAMING із оперативною пам'яттю в режимі DDR4-2666 МГц. У синтетиці перехід на нову платформу забезпечує в середньому 32%-ий приріст, хоча не у всіх тестах він такий великий. А ось в іграх він або мінімальний, або відсутній зовсім. Справа в тому, що тактові частоти Core i7-9700K вище, а в мікроархітектурному плані Core i7-10700 ніяких інновацій не приніс. Це добре видно і по однопотоковому режиму тесту Cinebench R15.

Що ж стосується материнської плати GIGABYTE Z490 AORUS MASTER, то до неї претензій немає: елементна база підібрана якісно і BIOS налаштований добре.

Тестування звукового тракту на основі кодека Realtek ALC1220-VB

Звіт про тестування в RightMark Audio Analyzer

Режим роботи 16-bit, 44,1 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ	+0.04, -0.13	Дуже добре
Рівень шуму, дБ (А)	-94.7	Дуже добре
Динамічний діапазон, дБ (А)	94.6	Дуже добре
Гармонійні викривлення, %	0.00334	Дуже добре
Гармонійні викривлення + шум, дБ(A)	-83.6	Добре
Інтермодуляційні викривлення + шум, %	0.00795	Відмінно
Взаємопроникнення каналів, дБ	-90.8	Відмінно
Інтермодуляції на 10 кГц, %	0.00775	Відмінно
Загальна оцінка		Дуже добре

Режим роботи 24-bit, 192 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ	+0.04, -0.11	Відмінно
Рівень шуму, дБ (А)	-104.0	Відмінно
Динамічний діапазон, дБ (А)	104.3	Відмінно
Гармонійні викривлення, %	0.00345	Дуже добре
Гармонійні викривлення + шум, дБ(A)	-85.2	Добре
Інтермодуляційні викривлення + шум, %	0.00573	Відмінно
Взаємопроникнення каналів, дБ	-89.2	Відмінно
Інтермодуляції на 10 кГц, %	0.00548	Відмінно
Загальна оцінка		Дуже добре

Використання топового аудіокодека, ЦАП ESS ES9118EQ і якісних аудіоконденсаторів приносить свої плоди. Результати тестування краще, ніж у деяких дискретних аудіокарт. Для багатьох цього буде більш ніж достатньо.

Підсумок

Intel внесла невеликі зміни в функціональність топового чіпсету Z490 у порівнянні з Z390, додавши підтримку 2,5-гігабітного LAN-контролера і бездротового стандарту Wi-Fi 6. Тип шини PCIe і кількість ліній, а також конфігурація інших інтерфейсів залишилися незмінними. А значить інженерам і дизайнерам партнерських компаній довелося використовувати знання, досвід і фантазію на повну, щоб створити привабливий вигляд своїх материнських плат, забезпечити живлення ненажерливих процесорів Intel Core 10-ого покоління (Comet Lake-S) і реалізувати гідні функціональні можливості.

Компанія GIGABYTE блискуче впоралася з цими завданнями в платі GIGABYTE Z490 AORUS MASTER. Її стильний броньований вигляд відразу натякає на готовність до будь-яких випробувань і надійну роботу при різних навантаженнях. Порадувало наявність ефективної системи охолодження процесора і чіпсета, двосторонні радіатори для M.2 SSD і слоти з посиленою конструкцією. 14-фазна підсистема живлення з подвійником отримала мікросхеми Intersil ISL99390 з максимальним струмом в 90 А. Немає ніяких сумнівів у стабільному і надійному живленні CPU в номіналі і при розгоні.

Список переваг можна продовжити підтримкою швидкої оперативної пам'яті DDR4-5000 у розгоні, наявністю трьох інтерфейсів M.2 Socket 3, можливістю встановлення мультиграфічних зв'язок, готовністю до переходу на стандарт PCIe 4.0, 2,5-гігабітним LAN-контролером і модулем Wi-Fi 6+ Bluetooth 5, якісною аудиоподсистемою, LED-підсвічуванням, відмінним набором зовнішніх інтерфейсів і т.д. Плата дійсно вийшла шикарною в плані дизайну і оснащення.

Будь-яких недоліків під час тестування не виявили. До особливостей віднесемо традиційні обмеження в роботі дискової підсистеми. На вітчизняному ринку вартість новинки зараз становить в середньому $457, що пояснюється її топовим статусом і відмінними функціональними можливостями. Це гідний варіант для бажаючих зібрати потужну ігрову систему.

Переваги:

• 14-фазна підсистема живлення з мікросхемами 90A Smart Power Stage і тантал-полімерними конденсаторами
• ефектна і ефективна система охолодження процесора, чіпсету і накопичувачів M.2
• наявність трьох слотів M.2 Socket 3, один з яких готовий до підтримки режиму PCIe 4.0
• наявність трьох слотів PCIe x16 із посиленою конструкцією, два з яких в майбутньому зможуть працювати в режимі PCIe 4.0
• вбудований 2,5-гігабітний LAN-контролер із підтримкою технології пріоритизації трафіку cFosSpeed
• вбудований модуль Intel Wi-Fi 6 802.11ax із максимальною пропускною спроможністю 2400 Мбіт/с і підтримкою Bluetooth 5.0
• якісна аудіопідсистема з кодеком Realtek ALC1220-VB і ЦАП ESS ES9118EQ
• підтримка LED-підсвічування RGB Fusion 2.0
• наявність інструментів для комфортного оверклокінга
• відмінний набір зовнішніх і внутрішніх інтерфейсів
• можливість зручного оновлення прошивки BIOS за допомогою технології Q-Flash Plus
• функціональна прошивка BIOS із приємним і інформативним інтерфейсом

Особливості:

• обмеження в роботі дискової підсистеми через брак чіпсетних ліній

Автор: Сергій Буділовський
Переклад: Лілія Масюк
