Огляд і тестування материнської плати GIGABYTE Z390 AORUS MASTER: флагманський звук і топове оснащення

19-10-2018

Немає нічого дивного в тому, що після анонса оновленого флагманського чіпсета Intel Z390 всі партнери компанії Intel оновили свої лінійки за допомогою цілого розсипу материнських плат. Не залишилася осторонь і компанія GIGABYTE, більшість новинок якої вже доступні у продажу.

GIGABYTE Z390 AORUS MASTER

На поточний момент позицію флагмана ігрової серії AORUS займає модель GIGABYTE Z390 AORUS MASTER, з якою ми і познайомимося в даному матеріалі. Її середня вартість на ринку досягає $350. Чи виправдана така ціна її функціональними можливостями або ж він завищений? Давайте розбиратися.

Специфікація

Модель

GIGABYTE Z390 AORUS MASTER

Чіпсет

Intel Z390

Процесорний роз'єм

Socket LGA1151

Підтримка процесорів

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron восьмого та дев'ятого покоління для платформи Intel Socket LGA1151

Підтримка пам'яті

4 x DIMM-слоти з підтримкою максимум 64 ГБ пам'яті з частотою до DDR4-4266 МГц

Слоти розширення

2 x PCI Express 3.0 x16 (x16 / x8+x8)

1 x PCI Express 3.0 x16 (x4)

3 x PCI Express 3.0 x1

Дискова підсистема

2 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 і M.2 22110; SATA и PCIe 3.0 x4)

1 x M.2 Socket 3 (M.2 2242, M.2 2260 і M.2 2280; PCIe 3.0 x4)

6 x SATA 6 Гбіт/с

Intel Optane Memory Ready

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Intel WGI219V (10/100/1000 Мбіт/с)

Wi-Fi

802.11a/b/g/n/ac (1,73 Гбіт/с)

Bluetooth

Bluetooth 5

Звукова підсистема

8-канальний Realtek ALC1220-VB

Живлення

1 х 24-контактний роз'єм живлення ATX

2 x 8-контактний роз'єм живлення ATX12V

Вентилятори

2 x роз'єми вентиляторів CPU (4-контактні)

2 х роз'єми підключення водоблоку СВО (4-контактні)

4 x роз'єми підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієві радіатори на елементах підсистеми живлення

Зовнішні порти I/O

1 x HDMI

1 x RJ45

4 x USB 2.0

2 x USB 3.1 Gen 1

1 х USB 3.1 Gen 2 Type-C

3 х USB 3.1 Gen 2 Type-A

1 x Optical S/PDIF out

5 x аудіопортів

1 x кнопка «Скидання  CMOS»

1 x кнопка «Ввімкнення»

Внутрішні порти I/O

1 x USB 3.1 Gen 2 Type-C

1 x USB 3.1 Gen 1

2 x USB 2.0

1 x Thunderbolt

1 х TPM

BIOS

2 x 128 Mбіт Flash ROM UEFI AMI BIOS

PnP 1.0a, ACPI 5.0, SM BIOS 2.7, WfM 2.0, DMI 2.7

Форм-фактор

ATX

305 x 244 мм

Сайт виробника

GIGABYTE
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка і комплект постачання

GIGABYTE Z390 AORUS MASTER GIGABYTE Z390 AORUS MASTER

Материнська плата GIGABYTE Z390 AORUS MASTER постачається в картонній коробці з відмінним інформаційним наповненням, яке повністю відображає її ключові особливості та переваги.

GIGABYTE Z390 AORUS MASTER

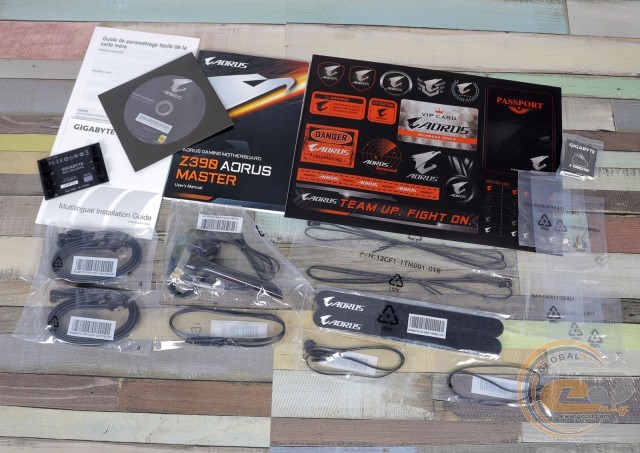

У коробці з розглянутою моделлю ми знайшли такий набір аксесуарів:

  • диск з ПЗ;
  • комплект паперової документації;
  • чотири SATA-шлейфи;
  • заглушку інтерфейсної панелі;
  • набір GIGABYTE G Connector;
  • місток 2-Way SLI;
  • пару термодатчиків;
  • два перехідники для підключення світлодіодних стрічок;
  • один кабель розширення для RGB LED-стрічки;
  • дві стяжки Velcro;
  • набір гвинтиків для кріплення M.2-накопичувачів;
  • антену бездротових інтерфейсів.

Дизайн і особливості плати

GIGABYTE Z390 AORUS MASTER

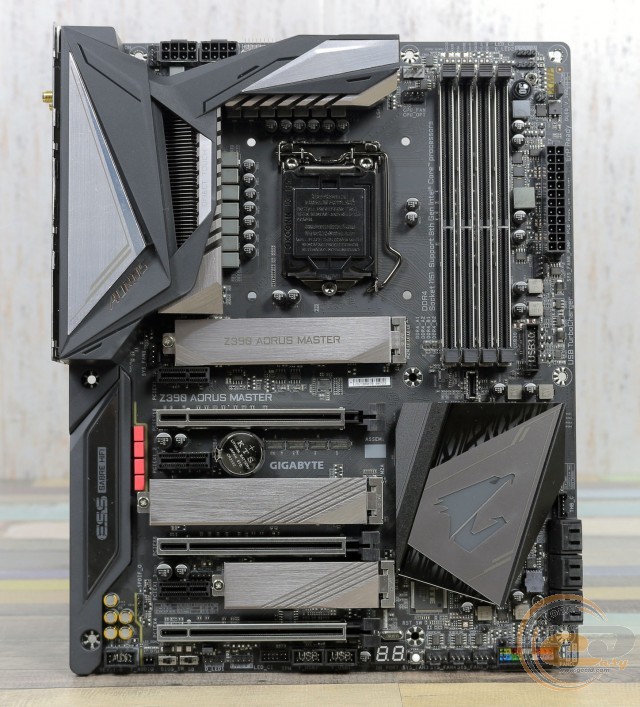

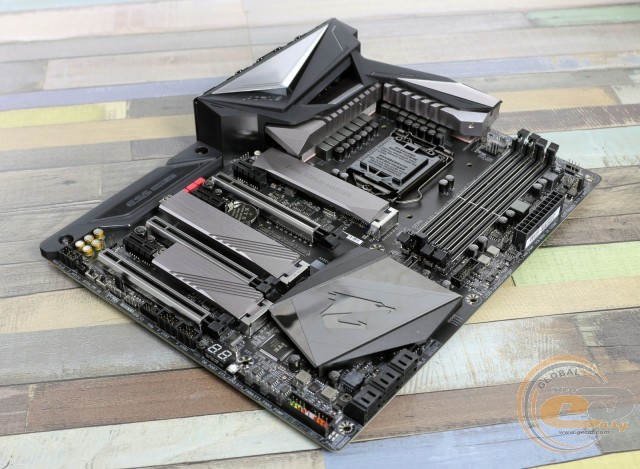

Погодьтеся, що дизайн новинки викликає виключно позитивні емоції, адже перед нами відмінне поєднання строгого кольорове оформлення радіаторів оригінальної форми. З цікавих деталей виділимо захисний кожух над інтерфейсною панеллю, посилені слоти для відеокарт і модулів пам'яті, а також той факт, що всі три роз'єми для M.2-накопичувачів забезпечені радіаторами.

GIGABYTE Z390 AORUS MASTER

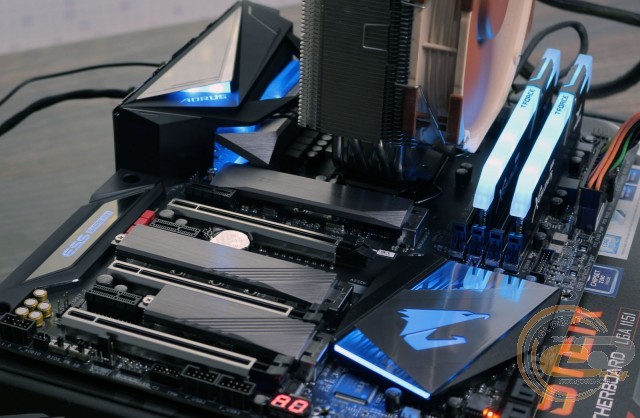

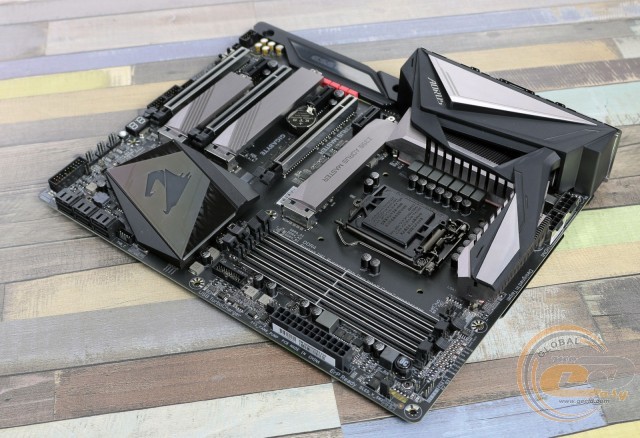

Ще більше позитивних емоцій викличе GIGABYTE Z390 AORUS MASTER у любителів LED-підсвічування. Вона може похвалитися радіатором, що світиться, кожухом над інтерфейсною панеллю і чотирма колодками для світлодіодних стрічок.

GIGABYTE Z390 AORUS MASTER

До компонування набортних елементів у нас також не виникло ніяких претензій, адже грамотне розташування всіх портів і роз'ємів полегшить процес складання системи.

GIGABYTE Z390 AORUS MASTER

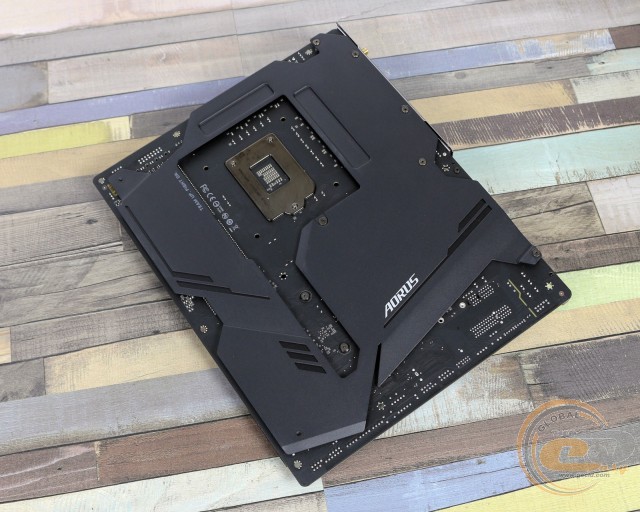

Глянувши на зворотний бік плати, можна відзначити ще одну особливість у вигляді масивної опорної пластини.

GIGABYTE Z390 AORUS MASTER

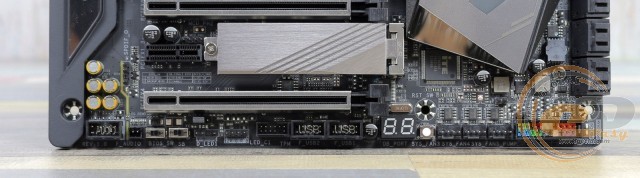

У нижній частині розташовані такі елементи: колодка підключення аудіо роз'ємів передньої панелі, S/PDIF out, роз'єми підключення світлодіодних стрічок, група перемикачів між мікросхемами BIOS, порт TPM, кнопка перезавантаження, джампер для скидання CMOS, діагностичний LED-індикатор і колодка підключення фронтальної панелі. Додатково зазначимо дві колодки для активації портів USB 2.0. Усього на платі силами чіпсета Intel Z390 реалізована підтримка восьми USB 2.0: чотирьох внутрішніх і чотирьох на інтерфейсній панелі.

GIGABYTE Z390 AORUS MASTER

GIGABYTE Z390 AORUS MASTER

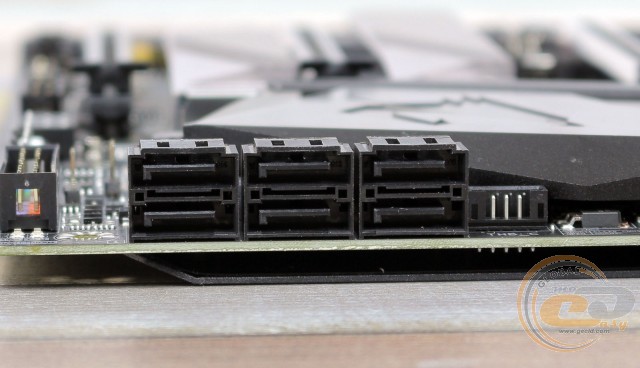

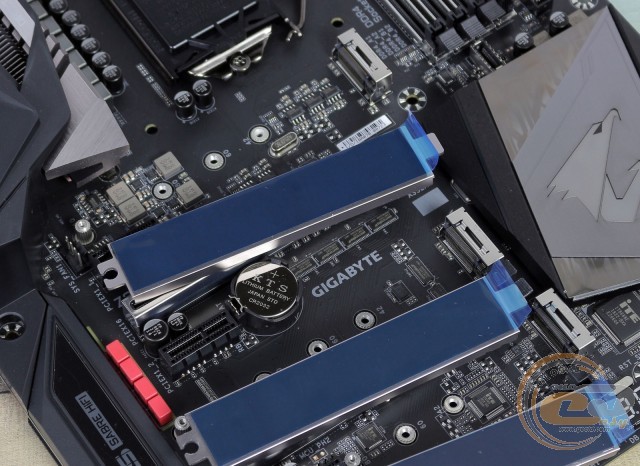

Можливості організації дискової підсистеми представлені трьома інтерфейсами M.2 Socket 3 і шістьма портами SATA 6 Гбіт/с. У зв'язку з недоліком вільних ліній присутня низка обмежень щодо одночасного використання всіх цих інтерфейсів:

  • Перший слот M.2 Socket 3 («M2M») ділить пропускну здатність з двома портами SATA 6 Гбіт/с («SATA3_4» і «SATA3_5»).
  • Другий слот M.2 Socket 3 («M2A») ділить пропускну здатність з одним портом SATA 6 Гбіт/с («SATA3_1») у разі встановлення SATA-накопичувача.
  • Третій слот M.2 Socket 3 («M2P_32G») ділить пропускну здатність зі слотом PCI Express 3.0 x4, який буде функціонувати в режимі x2 в разі встановлення PCIe-накопичувача.

GIGABYTE Z390 AORUS MASTER

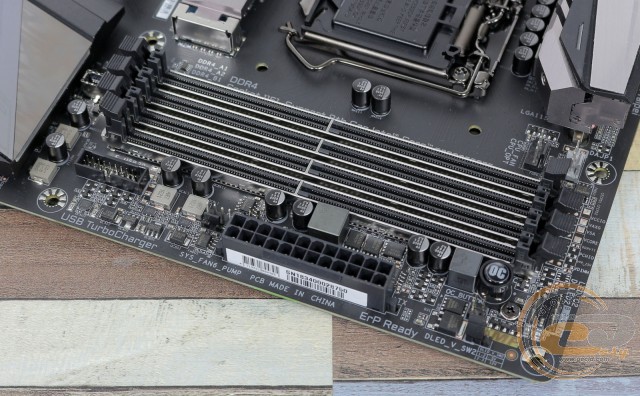

Системна плата GIGABYTE Z390 AORUS MASTER оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які можуть працювати в двоканальному режимі. Для його реалізації планки необхідно встановлювати в перший і третій або в другій і четвертий слоти (або ж зайняти всі наявні роз'єми). Підтримуються модулі, що працюють на частотах до 4266 МГц. Максимальний обсяг пам'яті може досягати 64 ГБ, чого буде достатньо для будь-яких поставлених завдань.

Додатково зазначимо дві колодки для підключення виносних панелей з портами USB 3.1 Gen 2 і USB 3.1 Gen 1. А в кутку причаїлася кнопка «OC» для завантаження оптимальної оверклокерської конфігурації під використовувані компоненти.

GIGABYTE Z390 AORUS MASTER

GIGABYTE Z390 AORUS MASTER

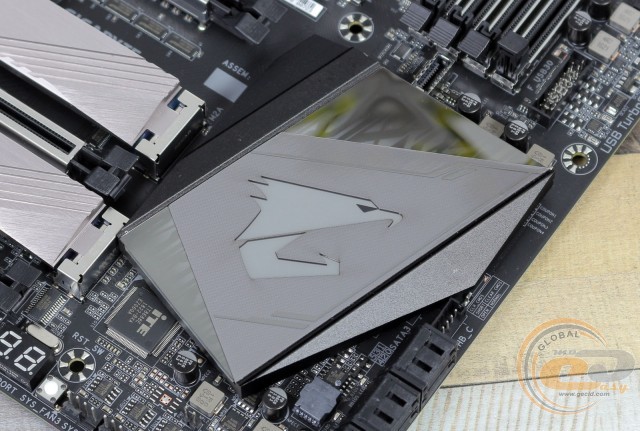

Система охолодження складається з трьох основних алюмінієвих радіаторів: один здійснює відведення тепла від чіпсета Intel Z390, того часу як два інших накривають елементи підсистеми живлення процесора. Під час тестування були зафіксовані такі температурні показники:

  • радіатор охолодження чіпсета - 33,3°C (при розгоні - 33,8°C);
  • верхній радіатор охолодження елементів підсистеми живлення процесора - 41,8°C (при розгоні - 45,5°C);
  • бічний радіатор охолодження елементів підсистеми живлення процесора - 40,4°C (при розгоні - 44,3°C);
  • дроселі - 44,6°C (при розгоні - 48,4°C).

Отримані результати звичайно вказують на високу ефективність роботи встановленої системи охолодження, що свідчить про правильний підбір матеріалів і їх конструкції.

GIGABYTE Z390 AORUS MASTER

GIGABYTE Z390 AORUS MASTER

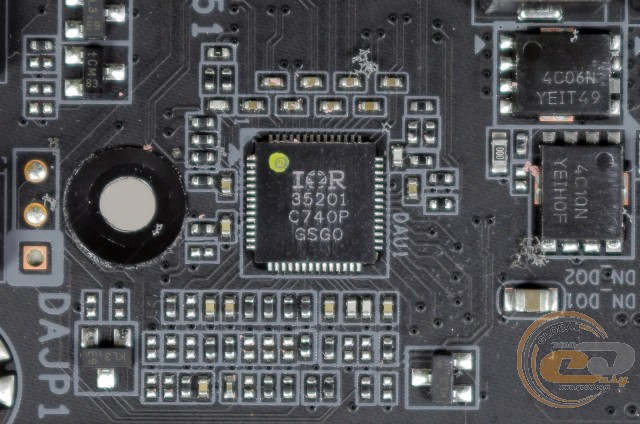

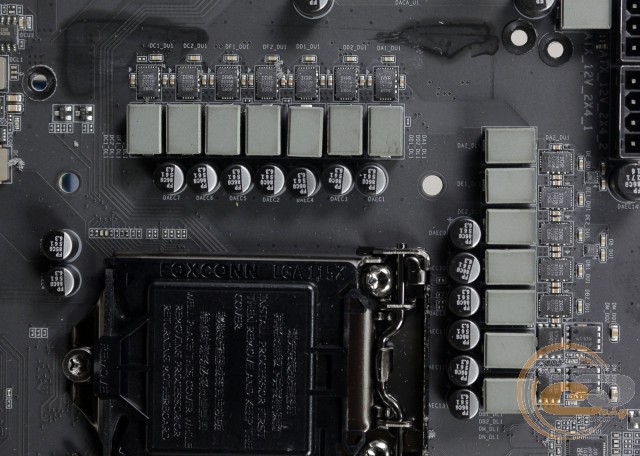

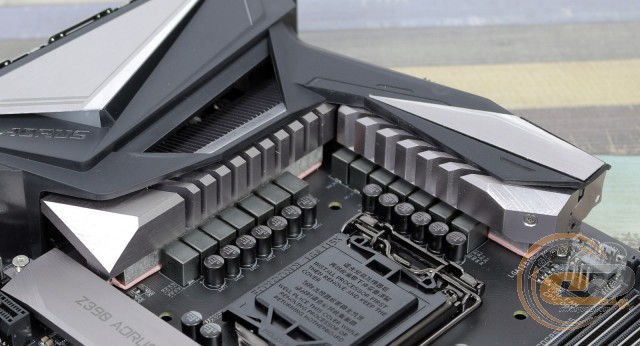

Живлення процесора здійснюється за 12-фазною схемою для обчислювальних ядер і додаткових вузлів. Елементна база має твердотільні конденсатори, феритові дроселі та мікросхеми IR 3553M. Сам перетворювач заснований на цифровому ШІМ-контролері IR35201.

GIGABYTE Z390 AORUS MASTER

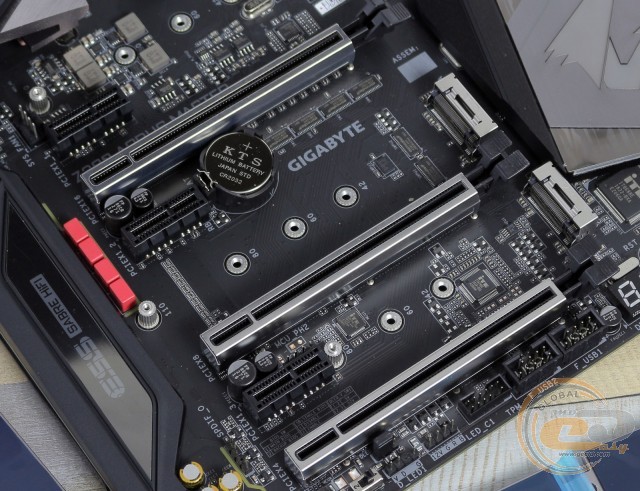

Для розширення функціональності материнської плати GIGABYTE Z390 AORUS MASTER є шість слотів:

  1. PCI Express 3.0 x1;
  2. PCI Express 3.0 x16 (режиму х16 або х8);
  3. PCI Express 3.0 x1;
  4. PCI Express 3.0 x16 (режиму х8);
  5. PCI Express 3.0 x1;
  6. PCI Express 3.0 x16 (режиму х4).

Завдяки підтримці технологій NVIDIA SLI і AMD CrossFireX можна організувати графічну підсистему з двох або трьох відеокарт. Ви навіть зможете підключити дві відеокарти з трислотовою системою охолодження, і у вас ще залишиться доступ до одного роз'єма PCI Express 3.0 x1.
