Огляд і тестування материнської плати GIGABYTE Z370 AORUS Ultra Gaming: гідний претендент
06-11-2017
Не так давно компанія Intel порадувала своїх шанувальників стартом продажів нових процесорів сімейства Intel Coffe Lake, і разом з ними представила оновлений флагманський чіпсет − Intel Z370. Тому немає нічого дивного в тому, що на ринок з кожним днем виходить все більше материнських плат від партнерів Intel на даному наборі системної логіки.
Однією з таких новинок стала GIGABYTE Z370 AORUS Ultra Gaming, яка відноситься до середнього цінового сегменту ігрових моделей тайванської компанії та пропонується за ціною трохи більше $225. Звичайно ж, при такому ціннику виробник не міг оснастити її на рівні флагмана, тому певними особливостями довелося пожертвувати. Однак не обійшлося і без низки приємних моментів, на яких ми зупинимося детальніше в процесі огляду. Почати ж його пропонуємо традиційно з вивчення характеристик.
Специфікація
Модель |
GIGABYTE Z370 AORUS Ultra Gaming |
Чіпсет |
Intel Z370 |
Процесорний роз'єм |
Socket LGA1151 |
Підтримка процесорів |
Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron восьмого покоління для платформи Socket LGA1151 |
Підтримка пам'яті |
4 x DIMM-слоти з підтримкою максимум 64 ГБ пам'яті з частотою до DDR4-4000 МГц |
Слоти розширення |
2 x PCI Express 3.0 x16 (x16 / x8+x8) 1 x PCI Express 3.0 x16 (x4) 3 x PCI Express 3.0 x1 |
Дискова підсистема |
1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 і M.2 22110; PCIe 3.0 x4) 1 x M.2 Socket 3 (M.2 2242, M.2 2260 і M.2 2280; SATA і PCIe 3.0 x4) 6 x SATA 6 Гбіт/с Intel Optane Memory Ready RAID 0, RAID 1, RAID 5, RAID 10 |
LAN |
1 x Intel WGI219V (10/100/1000 Мбіт/с) |
Звукова підсистема |
8-канальний Realtek ALC1220 |
Живлення |
1 х 24-контактний роз'єм живлення ATX 1 x 8-контактний роз'єм живлення ATX12V |
Вентилятори |
2 x роз'єми вентиляторів CPU (4-контактні) 1 х роз'єм підключення водоблока СВО (4-контактний) 3 x роз'єми підключення системних вентиляторів (4-контактні) |
Охолодження |
Алюмінієвий радіатор на чіпсеті Алюмінієві радіатори на елементах підсистеми живлення |
Зовнішні порти I/O |
1 x PS/2 Combo 1 x HDMI 1 x DVI-D 1 x RJ45 2 x USB 2.0 4 x USB 3.1 Gen 1 1 х USB 3.1 Gen 2 Type-C 1 х USB 3.1 Gen 2 Type-A 1 x Optical S/PDIF out 5 x аудіопортів |
Внутрішні порти I/O |
1 x USB 3.1 Gen 2 1 x USB 3.1 Gen 1 2 x USB 2.0 1 x Thunderbolt 1 х TPM |
BIOS |
2 x 128 Mбіт Flash ROM UEFI AMI BIOS PnP 1.0a, ACPI 5.0, SM BIOS 2.7, WfM 2.0, DMI 2.7 |
Форм-фактор |
ATX 305 x 244 мм |
Сайт виробника |
GIGABYTE |
Упаковка і комплектація
Материнська плата GIGABYTE Z370 AORUS Ultra Gaming постачається в картонній коробці з відмінним інформаційним наповненням, яке повністю відображає ключові її особливості й переваги.

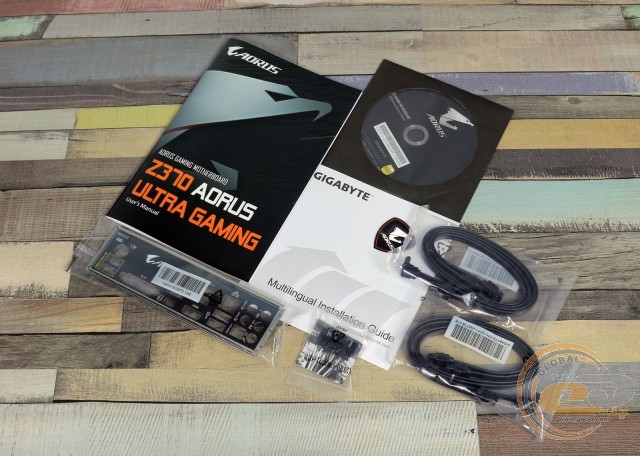

У коробці з даною моделлю постачається не лише стандартний набір аксесуарів у вигляді диска з драйверами й утилітами, набору паперової документації, чотирьох SATA-шлейфів і заглушки інтерфейсної панелі, але й приємний бонус у вигляді набору GIGABYTE G Connector, який значно полегшує процес підключення фронтальної панелі корпуса ПК.
Дизайн і особливості плати

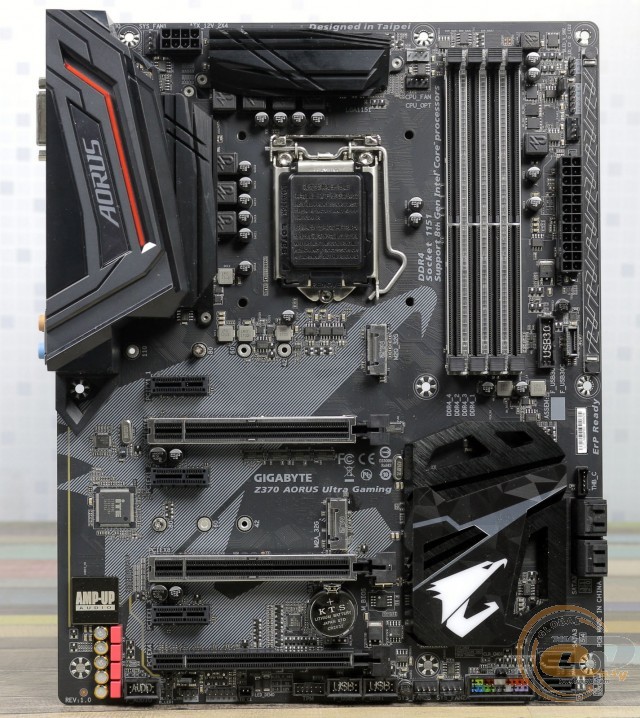

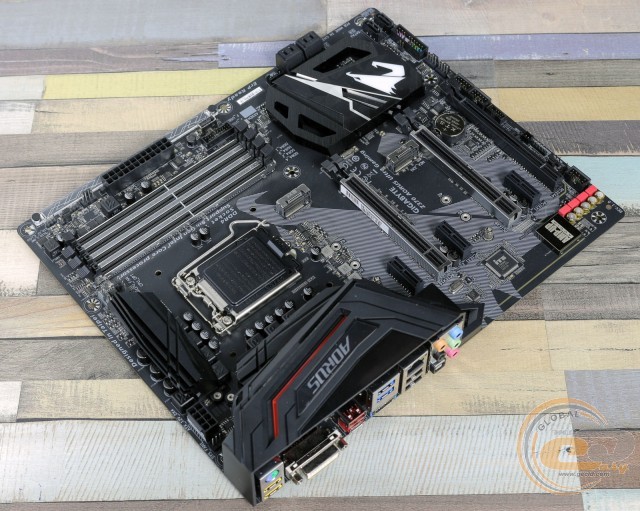

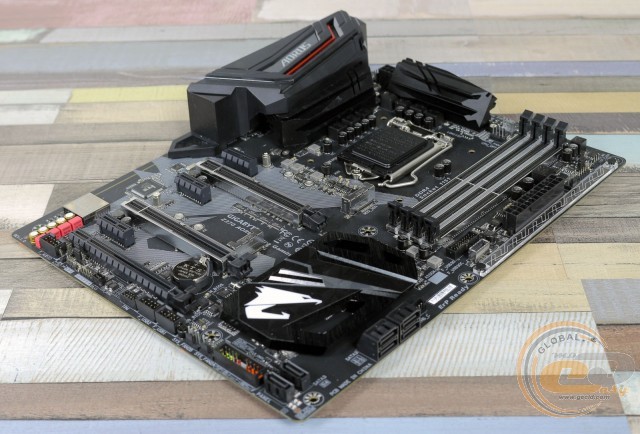

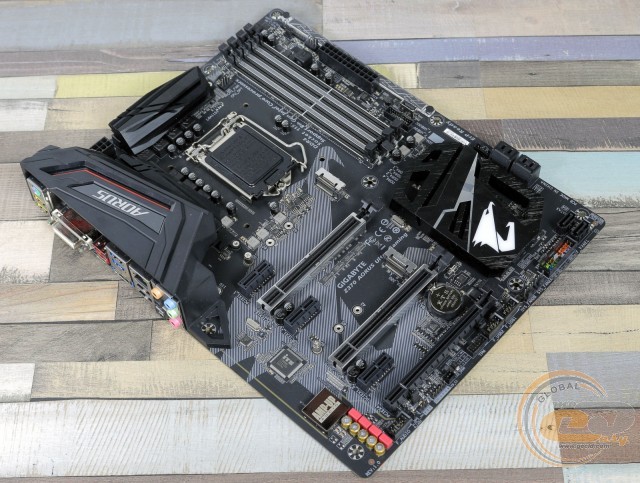

Друкована плата з чорним матовим покриттям формату ATX (305 x 244 мм), на якій виконана новинка, а також радіатори оригінальної форми загалом формують дуже стриманий вигляд пристрою, який сподобається більшості користувачів.

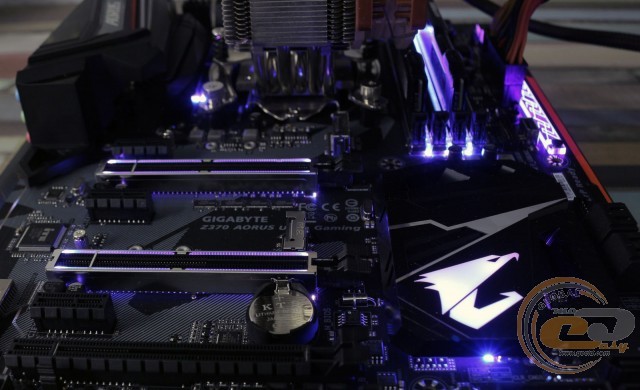

Окремо виділимо наявність LED-підсвічування RGB Fusion, яке дуже освіжає вигляд плати. Дана система ілюмінації має декілька режимів роботи, керувати якими можна за допомогою комплектної утиліти.

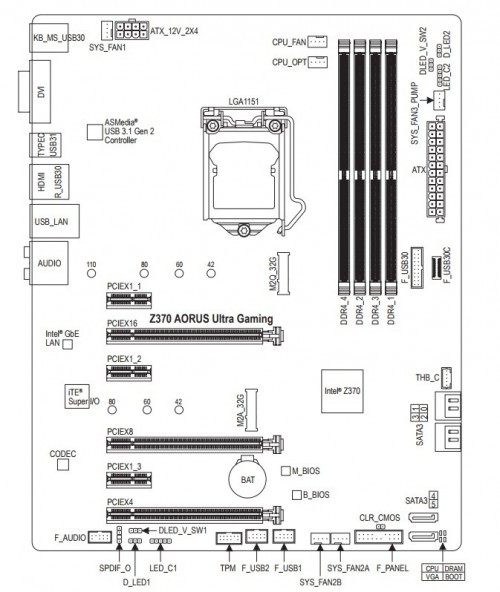

Що ж стосується компонування набортних елементів, то розташування всіх портів і роз'ємів не ускладить процес складання системи.

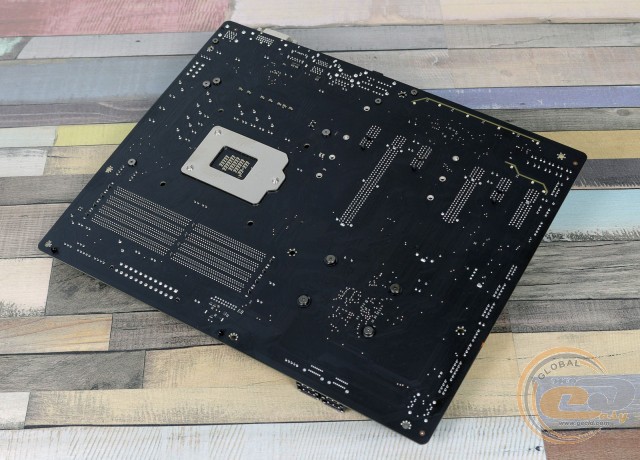

Глянувши на зворотний бік плати, можна відзначити хіба що стандартну опорну пластину процесорного роз'єма, а також той факт, що всі радіатори системи охолодження закріплені за допомогою гвинтів.

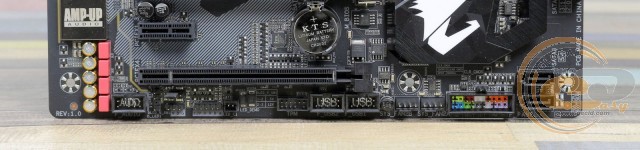

У нижній частині розташовані такі елементи: колодка підключення аудіороз'ємів передньої панелі, S/PDIF out, роз'єми підключення світлодіодних стрічок, порт TPM, джампер для скидання CMOS і колодка підключення фронтальної панелі з кольоровим виділенням для кращої зручності. Додатково відзначимо дві колодки для активації портів USB 2.0. Всього на платі силами чіпсета Intel Z370 реалізовано підтримку шести портів USB 2.0: чотирьох внутрішніх і двох на інтерфейсній панелі.

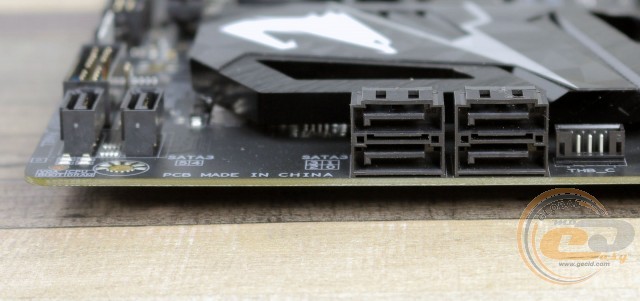

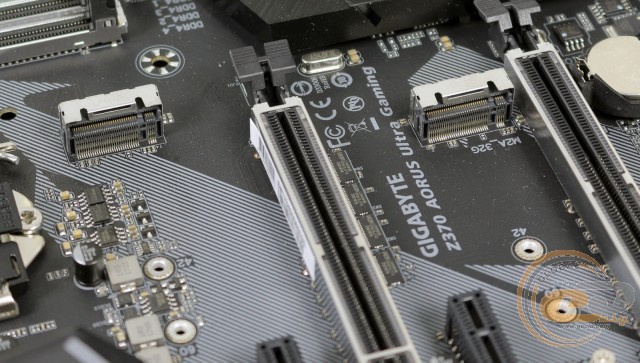

Можливості з організації дискової підсистеми представлені двома інтерфейсами M.2 Socket 3 (підтримуються формати SSD-накопичувачів M.2 2242, M.2 2260, M.2 2280 і M.2 22110) і шістьма портами SATA 6 Гбіт/с. Через нестачу чіпсетних ліній є й одне обмеження: порт «SATA3_0» буде недоступний при встановленні SATA M.2-накопичувача в один з роз'ємів M.2 Socket 3 («M2A_32G»).

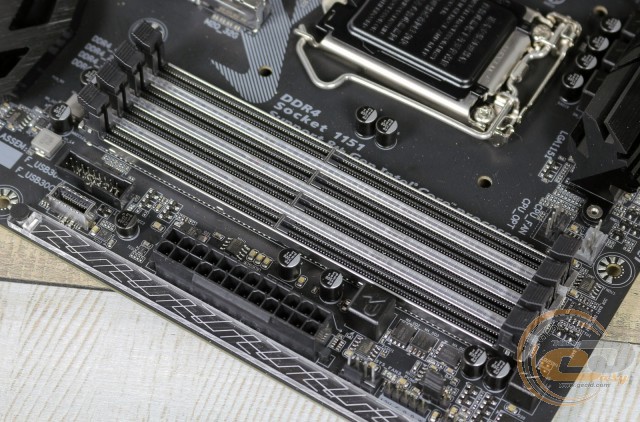

Системна плата GIGABYTE Z370 AORUS Ultra Gaming оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які можуть працювати в двоканальному режимі. Для його реалізації планки необхідно встановлювати в перший і третій або в другий і четвертий слоти (або ж зайняти всі наявні роз'єми). Підтримуються модулі, що працюють на частотах до 4000 МГц. Максимальний об'єм пам'яті може сягати 64 ГБ, чого вистачить для будь-яких поставлених завдань.
Додатково відзначимо дві колодки для підключення виносних панелей з портами USB 3.1 Gen 2 і USB 3.1 Gen 1.

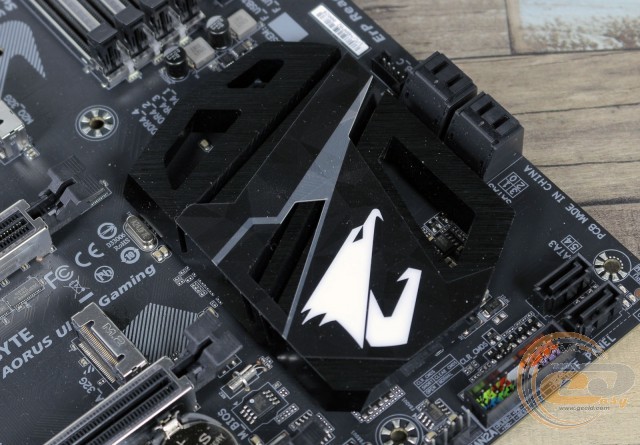

Система охолодження складається з трьох основних алюмінієвих радіаторів: один здійснює відведення тепла від чіпсета Intel Z370, у той час як два інші накривають елементи підсистеми живлення процесора. В процесі тестування були зафіксовані такі температурні показники:
- радіатор охолодження чіпсета – 31,7°C (при розгоні – 32,6°C);
- верхній радіатор охолодження елементів підсистеми живлення процесора – 37,1°C (при розгоні − 51,6°C);
- нижній радіатор охолодження елементів підсистеми живлення процесора– 43,2°C (при розгоні − 62,7°C);
- дроселі – 47,5°C (при розгоні − 72,5°C).
У номінальному режимі роботи процесора система охолодження плати GIGABYTE Z370 AORUS Ultra Gaming дуже добре справляється з поставленими завданнями. При розгоні показники підвищуються, але до критичних значень є ще солідний запас. Проте в разі стабільно високого навантаження в режимі високого оверклокінгу обов'язково слід подбати про хороше охолодження всередині корпуса.

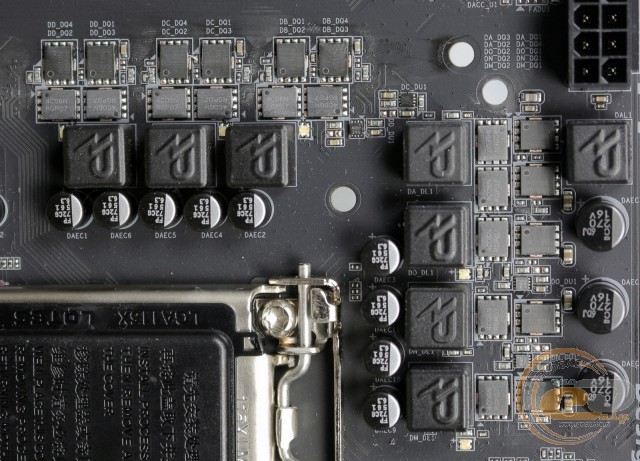

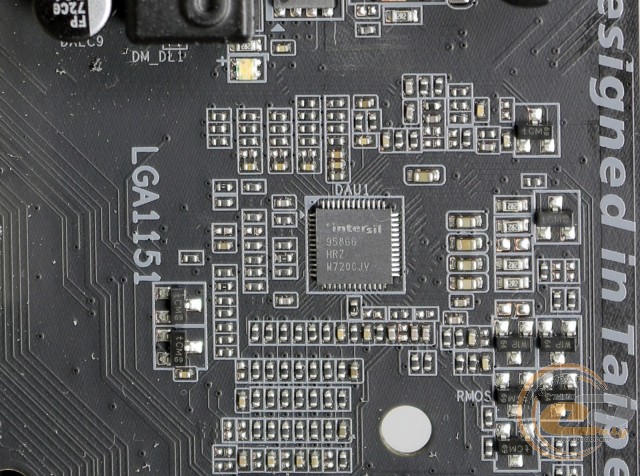

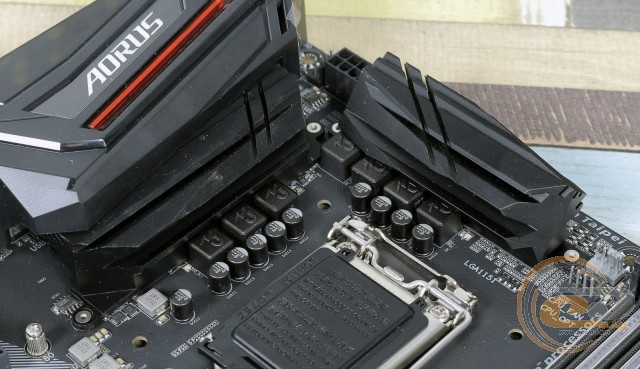

Живлення процесора здійснюється за 7-фазовою схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач заснований на цифровому ШІМ-контролері ISL95866. Елементна база материнської плати набрана за допомогою високоякісних комплектуючих. До її складу ввійшли твердотілі конденсатори серії Durable Black, польові транзистори зі зниженим опором відкритого каналу (Low RDS (on)), а також дроселі з феритовим осердям.

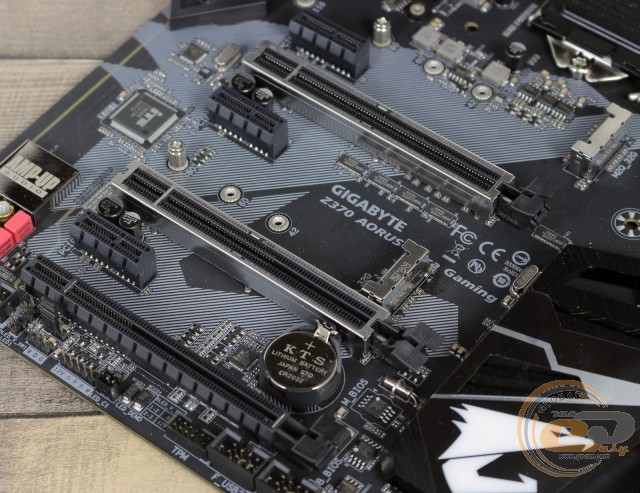

Для розширення функціональності материнської плати GIGABYTE Z370 AORUS Ultra Gaming є шість слотів:
- PCI Express 3.0 x1;
- PCI Express 3.0 x16 (у режимі х16 або х8);
- PCI Express 3.0 x1;
- PCI Express 3.0 x16 (у режимі х8);
- PCI Express 3.0 x1;
- PCI Express 3.0 x16 (у режимі х4).
Завдяки підтримці технологій NVIDIA SLI і AMD CrossFireX дана конфігурація дозволяє організувати графічну підсистему з двох або трьох відеокарт. Причому перші два роз'єми PCIe 3.0 x16 характеризуються посиленою конструкцією для встановлення масивних графічних адаптерів. Окремо відзначимо, що розташування слотів дозволить без проблем підключити дві відеокарти з трислотовою системою охолодження. При цьому у вас ще залишиться доступ до одного роз'єма PCI Express 3.0 x1.

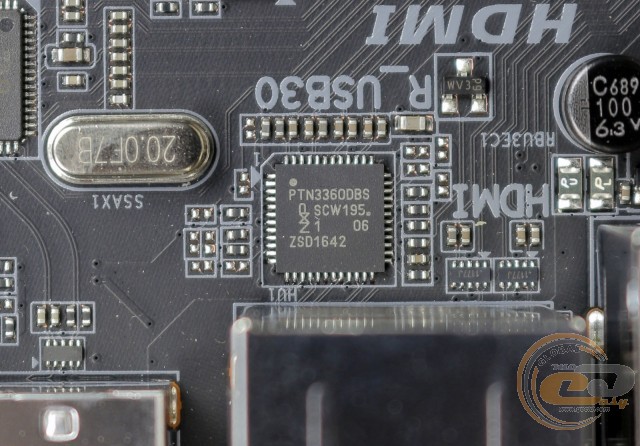

Якщо ж ви вирішили скористатися можливостями інтегрованого в CPU графічного ядра, то вам доступні два відеовиходи (HDMI і DVI-D), обслуговування яких здійснюється силами мікросхеми PTN3360DBS.

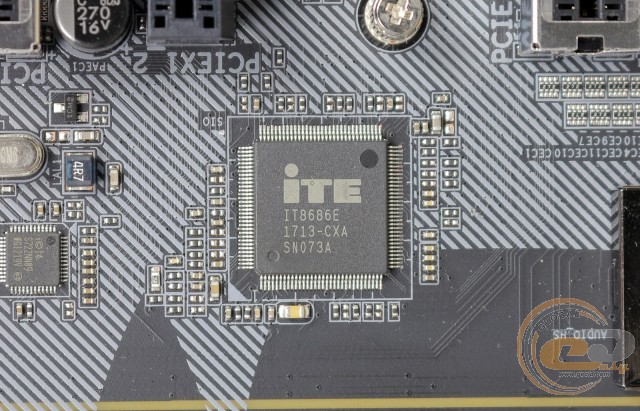

Можливості Multi I/O покладено на мікросхему ITE 8686E, яка керує роботою системних вентиляторів, портом PS/2, а також забезпечує моніторинг.

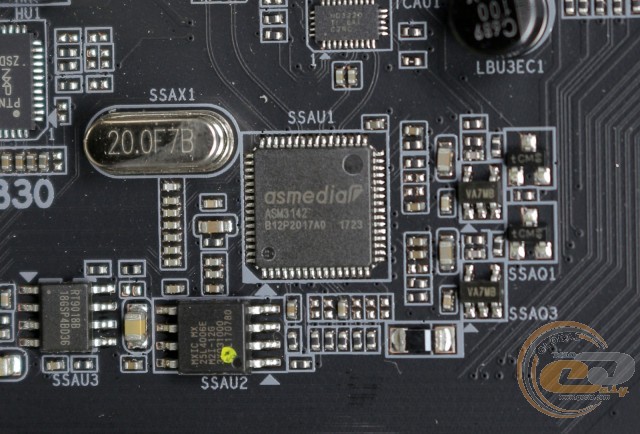

Коректна робота двох портів USB 3.1 Gen 2 забезпечена силами мікросхеми ASMedia ASM2142.

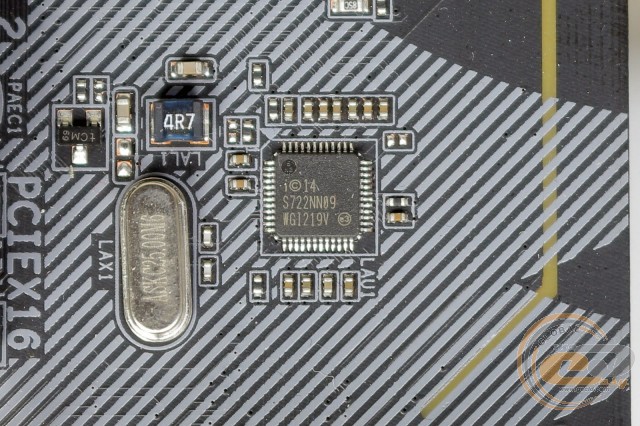

Для підтримки мережевих з'єднань слугує гігабітовий LAN-контролер Intel WGI219V. А за пріоритезацію мережевого трафіку відповідає ПЗ cFosSpeed Internet Accelerator Software.

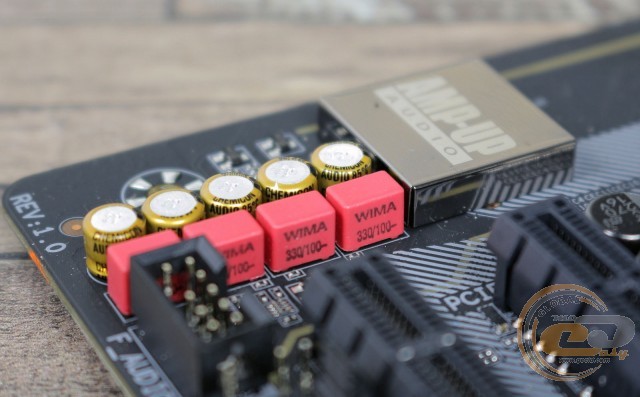

Звукова підсистема заснована на флагманському 8-канальному HDA-кодеку Realtek ALC1220 з підтримкою навушників з високим опором. До того ж вона містить спеціальні аудіоконденсатори WIMA FKP2 для поліпшення якості звуку. Додатково відзначимо наявність захисного кожуха для екранування аудіокодека.

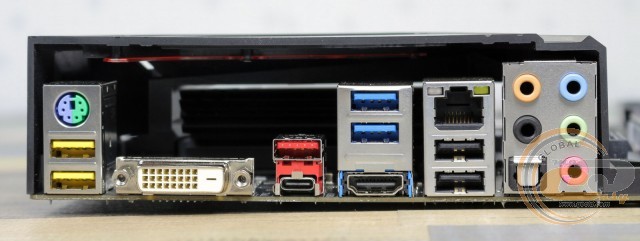

На інтерфейсну панель даної моделі виведені такі порти:
- 1 x HDMI;
- 1 x DVI-D;
- 1 x RJ45;
- 4 x USB 3.1 Gen 1;
- 2 x USB 2.0;
- 1 х USB 3.1 Gen 2 Type-C;
- 1 х USB 3.1 Gen 2 Type-A;
- 1 x PS/2 Combo;
- 1 х оптичний S/PDIF out;
- 5 x аудіопортів.
Дане компонування можна сміливо назвати дуже вдалим, благо в наявності два сучасні відеовиходи, зручне підключення багатоканальної акустики й велика кількість портів USB (включаючи два USB 3.1 Gen 2). Додатково виділимо два спеціальні порти USB, які призначені для підключення зовнішньої звукової плати завдяки реалізації технології USB DAC-UP 2.
Можливості з організації охолодження всередині системного корпуса в GIGABYTE Z370 AORUS Ultra Gaming дуже хороші. У наявності шість 4-контактних роз'ємів для підключення вентиляторів, два з яких слугують для системи охолодження CPU, один призначений для підключення водоблока СВО, в той час як три інші використовуються для системних пропелерів.
UEFI BIOS
Новинка використовує сучасний завантажувач на основі графічного інтерфейсу UEFI, здійснювати налаштування в якому можна за допомогою мишки. Він розбитий на низку вкладок, в яких згруповані всі закладені можливості, й навіть має російську локалізацію, яка допоможе недосвідченим користувачам зорієнтуватися в розмаїтті налаштувань. Загалом функціональні можливості BIOS дозволять не лише оптимально конфігурувати систему, а й реалізувати розгін і моніторинг ключових вузлів.
Можливості розгону

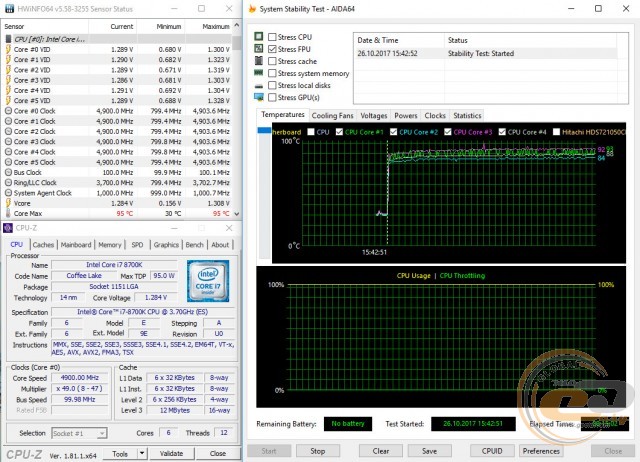

Скориставшись одним з цих профілів автоматичного розгону в BIOS, ми отримали частоту процесора Intel Core i7-8700K на рівні 4900 МГц при напрузі 1,284 В.
За підсумками ручного розгону робоча частота тестового процесора склала 5000 МГц при таких налаштуваннях у BIOS: помножувач – «х50», напруга Vcore − 1,390 В.

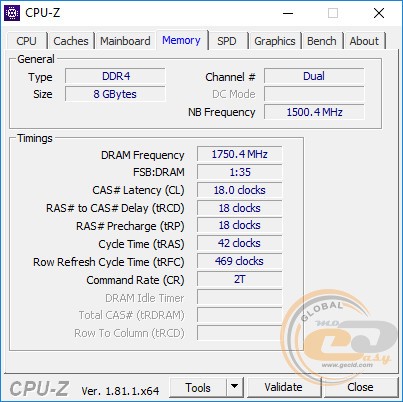

Тестові модулі оперативної пам'яті DDR4-3600 Apacer BLADE EK.08GA4.KGBK2 працювали на швидкості DDR4-3500 МГц.
Тестування
Для перевірки можливостей материнської плати GIGABYTE Z370 AORUS Ultra Gaming використовувалося таке обладнання:
Процесор |
Intel Core i7-8700K (Socket LGA1151, 4,7 ГГц, L3 12 МБ) |
Кулер |
Noctua NH-U14S |
Оперативна пам’ять |
2 x 8 ГБ DDR4-2666 HyperX Fury HX424C15FBK2/16 |
Відеокарта |
ASUS GeForce GTX 980 4GB GDDR5 Matrix Platinum |
Жорсткий диск |
WD Purple WD10PURX, 1 ТБ |
Оптичний привід |
ASUS DRW-1814BLT SATA |
Блок живлення |
Seasonic X-560 Gold (SS-560KM Active PFC) |
Корпус |
CODEGEN M603 Midi Tower (2 х 120-мм вентилятори на вдув/видув) |
Монітор |
Philips Brilliance 240P4QPYNS |

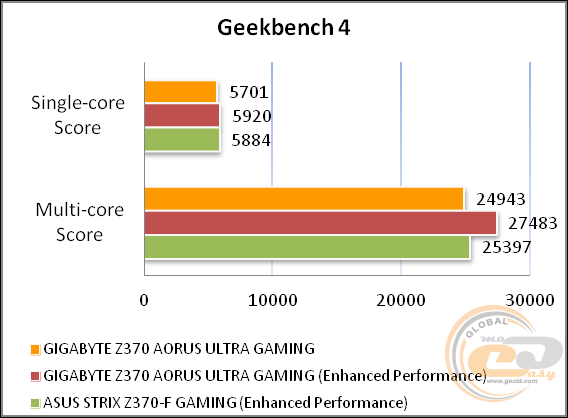

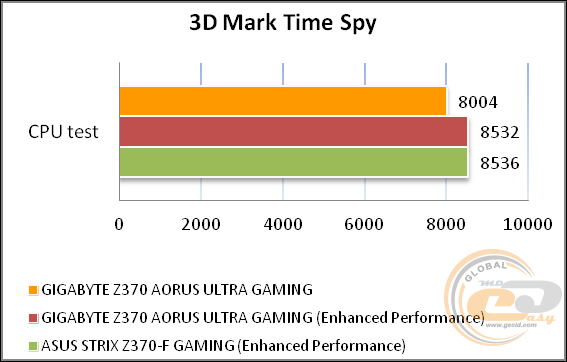

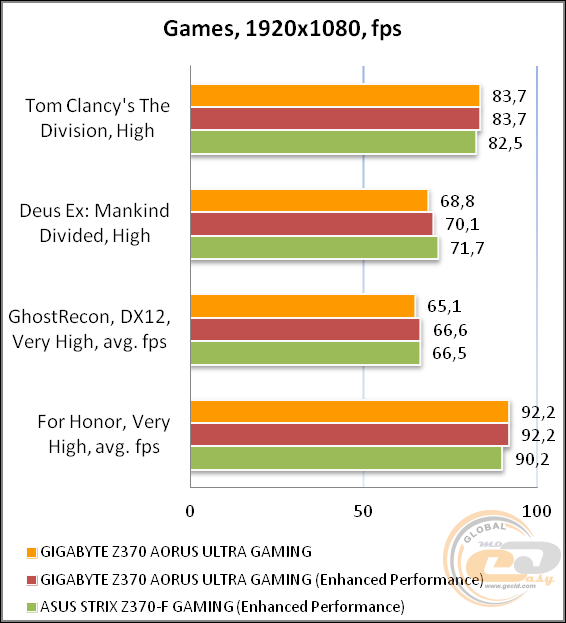

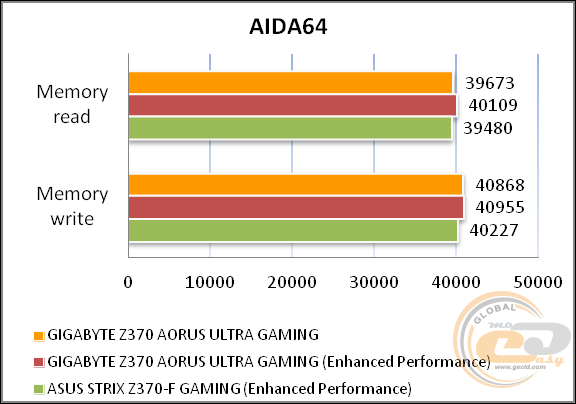

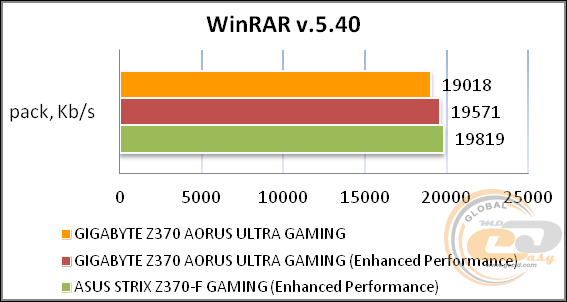

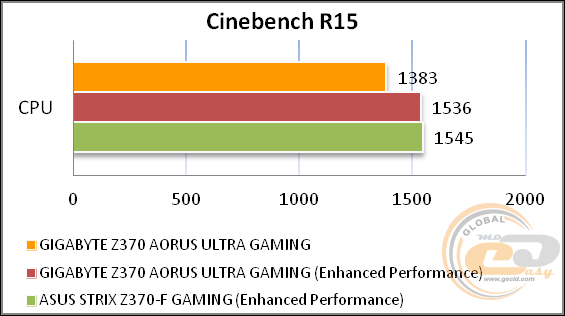

У підсумку ми отримали відмінні результати, досягненню яких сприяло використання хорошої елементної бази, актуальні функціональні можливості й вдала оптимізація налаштувань BIOS.
Тестування звукового тракту на основі кодека Realtek ALC1220
Звіт про тестування в RightMark Audio Analyzer
Режим роботи 16-bit, 44,1 kHz
Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ |
+0.02, -0.06 |
Відмінно |
Рівень шуму, дБ (А) |
-91.5 |
Дуже добре |
Динамічний діапазон, дБ (А) |
91.4 |
Дуже добре |
Гармонійні викривлення, % |
0.0012 |
Відмінно |
Гармонійні викривлення + шум, дБ(A) |
-81.9 |
Добре |
Інтермодуляційні викривлення + шум, % |
0.011 |
Дуже добре |
Взаємопроникнення каналів, дБ |
-77.9 |
Дуже добре |
Інтермодуляції на 10 кГц, % |
0.025 |
Добре |
Загальна оцінка |
|
Дуже добре |
Режим роботи 24-bit, 192 kHz
Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ |
+0.01, -0.06 |
Відмінно |
Рівень шуму, дБ (А) |
-101.0 |
Відмінно |
Динамічний діапазон, дБ (А) |
104.3 |
Відмінно |
Гармонійні викривлення, % |
0.0013 |
Відмінно |
Гармонійні викривлення + шум, дБ(A) |
-85.9 |
Добре |
Інтермодуляційні викривлення + шум, % |
0.0076 |
Відмінно |
Взаємопроникнення каналів, дБ |
-78.4 |
Дуже добре |
Інтермодуляції на 10 кГц, % |
0.011 |
Дуже добре |
Загальна оцінка |
|
Дуже добре |
Звукова підсистема материнської плати GIGABYTE Z370 AORUS Ultra Gaming показала себе виключно з позитивного боку, і її можливостей вистачить для повсякденного використання.
Висновки
Загалом материнська плата GIGABYTE Z370 AORUS Ultra Gaming має вельми цікавий вигляд завдяки вдалому балансу ціни й оснащення, адже вона пропонує максимально збалансований набір характеристик для складання сучасної системи без непотрібних надлишків. За середньої ціни трохи більше $225, ви отримаєте все найнеобхідніше, включаючи підтримку сучасних інтерфейсів USB 3.1 Gen 2, якісний мережевий контролер від Intel, можливість встановлення пари відеокарт, підтримку швидкої пам'яті й відмінні можливості з організації дискової підсистеми.
Незважаючи на не найвищу вартість, виробник не забув і про приємні особливості, наприклад, належну увагу він приділив звуковій підсистемі, якої буде більш ніж достатньо більшості звичайних користувачів. Також відзначимо відмінну систему LED-підсвічування, привабливий дизайн у темних тонах і посилення конструкції двох слотів PCI Express 3.0 x16 для встановлення масивних відеокарт.
Жодних недоліків у процесі тестування ми не виявили, тому можемо сміливо рекомендувати GIGABYTE Z370 AORUS Ultra Gaming для складання ігрових систем з новими процесорами Intel Coffe Lake для платформи Socket LGA1151.
Переваги:
- використання дизайну Ultra Durable з підвищеним захистом внутрішніх компонентів;
- надійна 7-фазова цифрова підсистема живлення;
- підтримка двох інтерфейсів M.2 Socket 3;
- підтримка двох портів USB 3.1 Gen 2;
- поліпшена аудіопідсистема на основі флагманського аудіокодека Realtek ALC1220;
- використання LAN-контролера від Intel з можливістю пріоритезації трафіку;
- хороший набір портів на інтерфейсній панелі;
- хороші можливості з автоматичного й ручного розгону;
- підтримка низки корисних фірмових технологій і утиліт;
- приємний дизайн і LED-підсвічування RGB Fusion.
Особливості:
- обмеження щодо одночасного використання деяких портів дискової підсистеми.
