Огляд і тестування материнської плати GIGABYTE Z370 AORUS Gaming 5: флагманський звук і сучасне оснащення

Останнім часом виробники материнських плат середнього та високого рівня намагаються приділяти все більше уваги так званим приємним дрібницям, адже виділитися за допомогою оснащення стає все складніше. Якщо раніше моделі з підтримкою бездротових інтерфейсів можна було перерахувати на пальцях, то тепер реалізація даного модуля стала мало не обов'язковою опцією для топових рішень і все частіше відвідує нас у доступніших моделях з ціною менше $300.

GIGABYTE Z370 AORUS Gaming 5

Однією з таких цікавих плат стала GIGABYTE Z370 AORUS Gaming 5, яка отримала не лише підтримку Wi-Fi і Bluetooth, а й флагманську звукову підсистему, дуже красиве LED-підсвічування, повний набір усіх інших сучасних технологій і аж ніяк не флагманський цінник близько $280. Також виробник вирішив виділити свою новинку за допомогою відмінних можливостей з організації дискової підсистеми, встановивши цілих три слоти M.2 Socket 3. Давайте ж вивчимо всі її характеристики детальніше та з'ясуємо, чи настільки вона хороша, якою здається на перший погляд.

Специфікація

Модель

GIGABYTE Z370 AORUS Gaming 5

Чипсет

Intel Z370

Процесорний роз'єм

Socket LGA1151

Підтримка процесорів

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron восьмого покоління для платформи Socket LGA1151

Підтримка пам'яті

4 x DIMM-слота з підтримкою максимум 64 ГБ пам'яті з частотою до DDR4-4133 МГц

Слоти розширення

2 x PCI Express 3.0 x16 (x16 / x8+x8)

1 x PCI Express 3.0 x16 (x4)

3 x PCI Express 3.0 x1

Дискова підсистема

2 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 і M.2 22110; SATA і PCIe 3.0 x4)

1 x M.2 Socket 3 (M.2 2242, M.2 2260 і M.2 2280; PCIe 3.0 x4)

6 x SATA 6 Гбіт/с

Intel Optane Memory Ready

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Intel WGI219V (10/100/1000 Мбіт/с)

Wi-Fi

802.11a/b/g/n/ac

Bluetooth

Bluetooth 4.2

Звукова підсистема

8-канальний Realtek ALC1220

Живлення

1 х 24-контактний роз'єм живлення ATX

1 x 8-контактний роз'єм живлення ATX12V

Вентилятори

2 x роз'єми вентиляторів CPU (4-контактні)

2 х роз'єми підключення водоблоків СВО (4-контактні)

4 x роз'єми підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієві радіатори на елементах підсистеми живлення

Зовнішні порти I/O

1 x PS/2 Combo

1 x HDMI

1 x DisplayPort

1 x RJ45

2 x USB 2.0

4 x USB 3.1 Gen 1

1 х USB 3.1 Gen 2 Type-C

1 х USB 3.1 Gen 2 Type-A

1 x Optical S/PDIF out

5 x аудіопортів

Внутрішні порти I/O

1 x USB 3.1 Gen 1

1 x USB 3.1 Gen 1

2 x USB 2.0

1 x Thunderbolt

1 х TPM

BIOS

2 x 128 Mбіт Flash ROM UEFI AMI BIOS

PnP 1.0a, ACPI 5.0, SM BIOS 2.7, WfM 2.0, DMI 2.7

Форм-фактор

ATX

305 x 244 мм

Сайт виробника

GIGABYTE
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка і комплектація

GIGABYTE Z370 AORUS Gaming 5 GIGABYTE Z370 AORUS Gaming 5

Материнська плата GIGABYTE Z370 AORUS Gaming 5 постачається в картонній коробці з відмінним інформаційним наповненням, яке повністю відображає її ключові особливості й переваги.

GIGABYTE Z370 AORUS Gaming 5

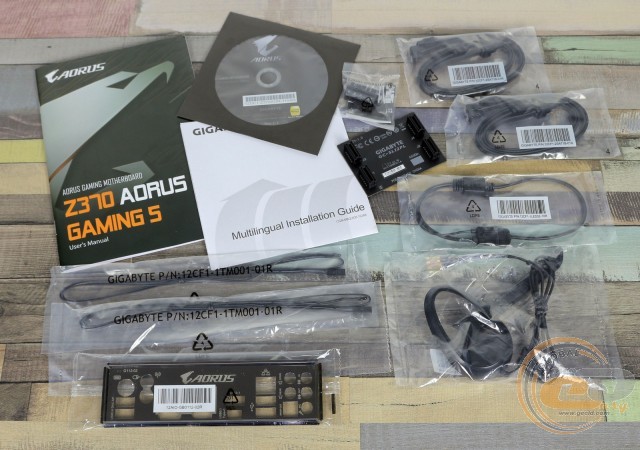

До комплекту постачання входить не лише стандартний набір аксесуарів у вигляді диска з драйверами й утилітами, паперової документації, чотирьох SATA-шлейфів і заглушки інтерфейсної панелі, але й приємний бонус у вигляді набору GIGABYTE G Connector, містка 2-Way SLI, пари термодатчиків, перехідника підключення світлодіодної стрічки й антени бездротових інтерфейсів.

Дизайн і особливості плати

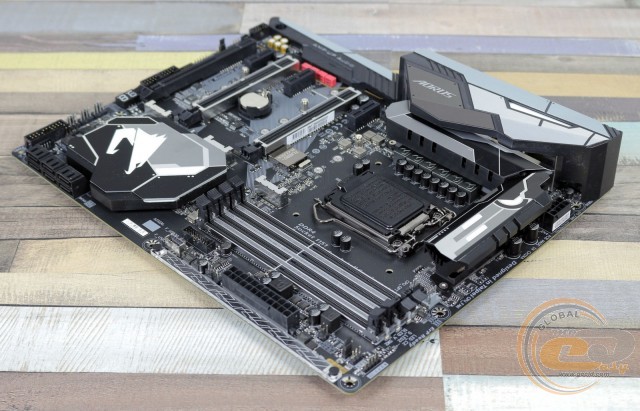

GIGABYTE Z370 AORUS Gaming 5

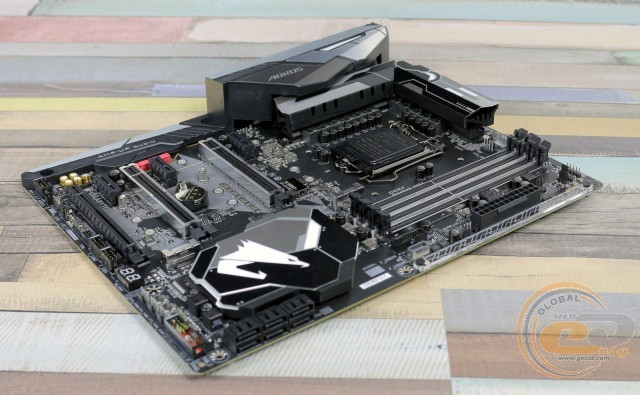

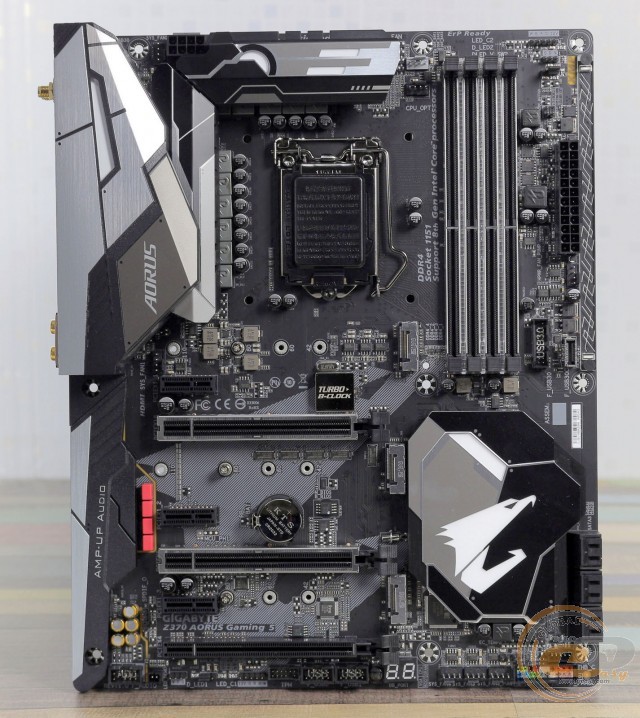

Дизайнери компанії GIGABYTE безсумнівно заслуговують похвали за виконану над зовнішністю новинки роботу. Незважаючи на використання в оформленні всього декількох кольорів, їм вдалося вигідно підкреслити оригінальну форму радіаторів і кожуха над інтерфейсною панеллю. Також виділимо логотип лінійки AORUS, який відмінно вписується в образ даної моделі.

GIGABYTE Z370 AORUS Gaming 5

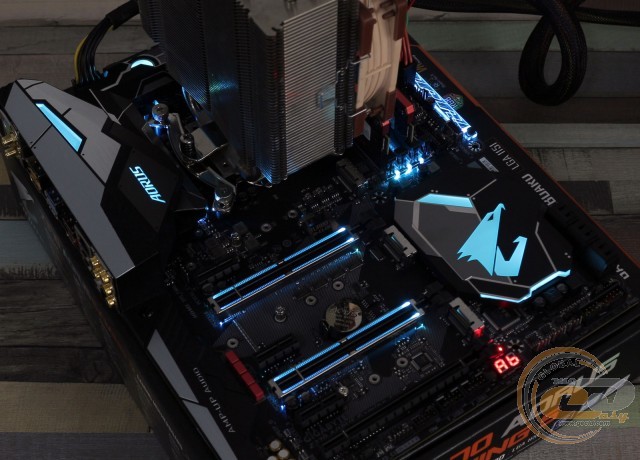

Що ж стосується підсвічування, воно також виглядає дуже стильно. Підсвічуються не лише радіатори системи охолодження та кожух над інтерфейсною панеллю, але й слоти для відеокарт і смуга на правій стороні плати.

GIGABYTE Z370 AORUS Gaming 5

До компонування набортних елементів у нас також не виникло жодних претензій, адже розташування всіх портів і роз'ємів доволі грамотне й не ускладнить процес складання системи.

GIGABYTE Z370 AORUS Gaming 5

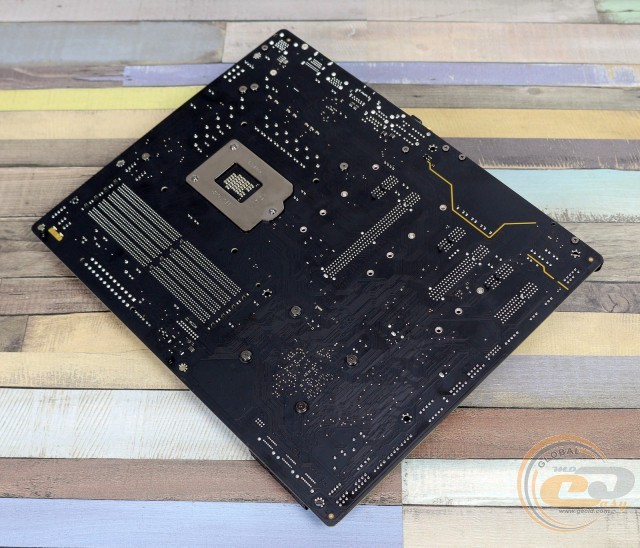

Глянувши на зворотній бік плати, можна відзначити хіба що стандартну опорну пластину процесорного роз'єма, а також той факт, що всі радіатори системи охолодження закріплені за допомогою гвинтів.

GIGABYTE Z370 AORUS Gaming 5

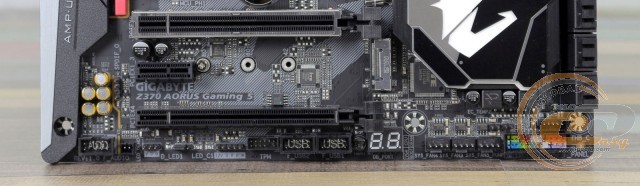

У нижній частині розташовані наступні елементи: колодка підключення аудіороз'ємів передньої панелі, S/PDIF out, роз'єми підключення світлодіодних стрічок, порт TPM, джампер для скидання CMOS, діагностичний LED-індикатор і колодка підключення фронтальної панелі. Додатково відзначимо дві колодки для активації портів USB 2.0. Всього на платі силами чіпсета Intel Z370 реалізовано підтримку шести портів USB 2.0: чотирьох внутрішніх і двох на інтерфейсній панелі.

GIGABYTE Z370 AORUS Gaming 5

GIGABYTE Z370 AORUS Gaming 5

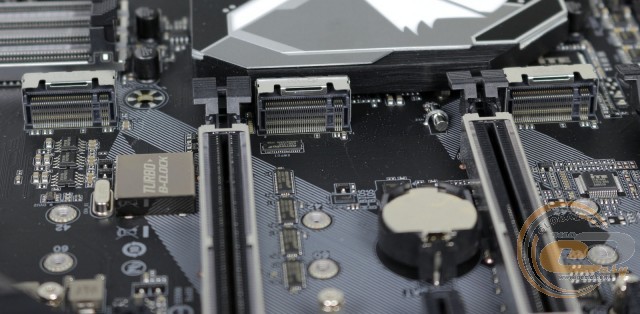

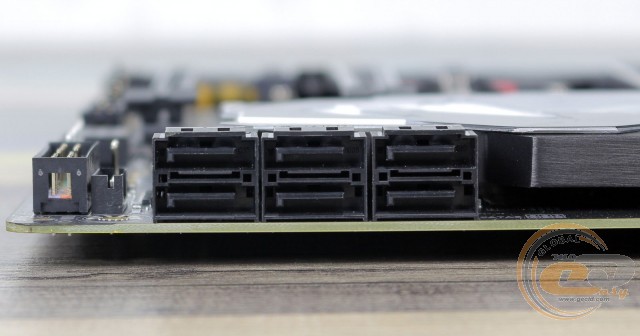

Можливості з організації дискової підсистеми представлені трьома інтерфейсами M.2 Socket 3 і шістьма портами SATA 6 Гбіт/с. У зв'язку з нестачею вільних ліній є низка обмежень щодо одночасного їх використання:

  • Перший слот M.2 Socket 3 («M2M_32G») ділить пропускну спроможність з двома портами SATA 6 Гбіт/с («SATA3_4» і «SATA3_5»).
  • Другий слот M.2 Socket 3 («M2A_32G») ділить пропускну спроможність з одним портом SATA 6 Гбіт/с («SATA3_0»), якщо встановлений SATA-накопичувач.
  • Третій слот M.2 Socket 3 («M2P_32G») ділить пропускну спроможність зі слотом PCI Express 3.0 x4, який функціонуватиме в режимі x2 у разі встановлення накопичувача.
  • Порт SATA 6 Гбіт / с («SATA3_1») ділить пропускну спроможність з одним зі слотів PCI Express 3.0 x1 («PCIEX1_3»).

GIGABYTE Z370 AORUS Gaming 5

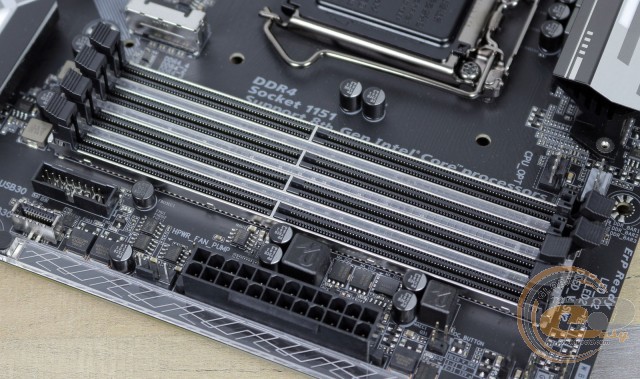

Системна плата GIGABYTE Z370 AORUS Gaming 5 оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які можуть працювати в двоканальному режимі. Для його реалізації планки необхідно встановлювати в перший і третій або в другий і четвертий слоти (або ж зайняти всі наявні роз'єми). Підтримуються модулі, що працюють на частотах до 4133 МГц. Максимальний об'єм пам'яті може сягати 64 ГБ, чого вистачить для будь-яких поставлених завдань.

Додатково відзначимо дві колодки для підключення виносних панелей з портами USB 3.1 Gen 2 і USB 3.1 Gen 1.

GIGABYTE Z370 AORUS Gaming 5

GIGABYTE Z370 AORUS Gaming 5

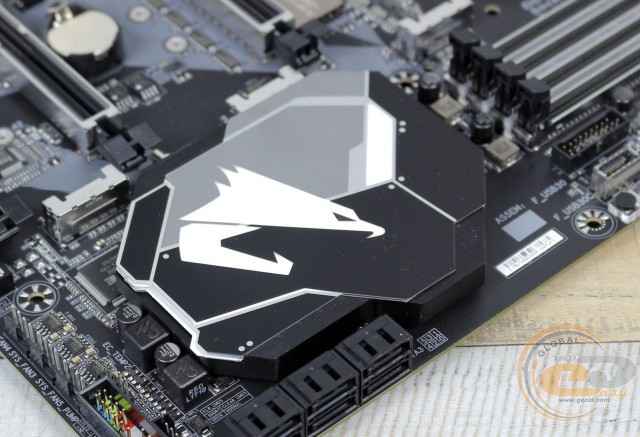

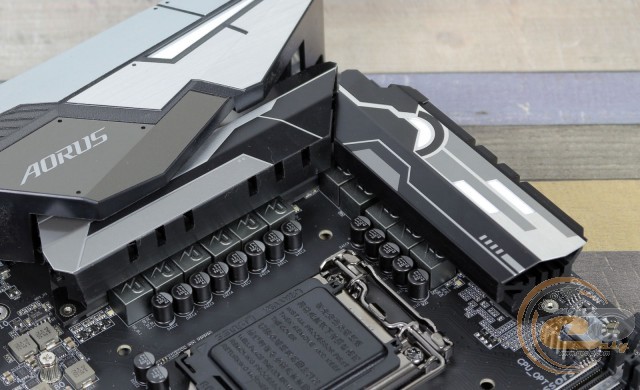

Система охолодження складається з трьох основних алюмінієвих радіаторів: один здійснює відведення тепла від чіпсета Intel Z370, у той час як два інші накривають елементи підсистеми живлення процесора. В процесі тестування були зафіксовані такі температурні показники:

  • радіатор охолодження чіпсета – 35,3°C (при розгоні – 35,6°C);
  • верхній радіатор охолодження елементів підсистеми живлення процесора – 41,8°C (при розгоні − 48,2°C);
  • бічний радіатор охолодження елементів підсистеми живлення процесора  – 40,8°C (при розгоні − 46,1°C);
  • дроселі – 47,5°C (при розгоні − 58,1°C).

Отримані результати вказують на високу ефективність роботи встановленої системи охолодження, що свідчить про правильний підбір матеріалів і їх конструкцію.

GIGABYTE Z370 AORUS Gaming 5

GIGABYTE Z370 AORUS Gaming 5

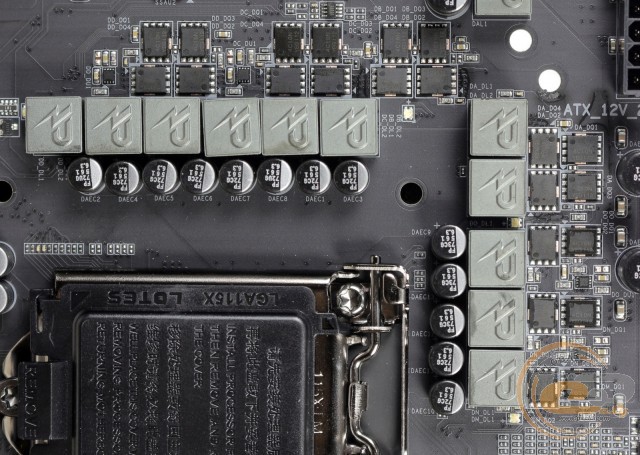

Живлення процесора здійснюється за 11-фазовою схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач заснований на цифровому ШІМ-контролері ISL95866. Елементна база материнської плати набрана за допомогою високоякісних комплектуючих. До її складу ввійшли твердотілі конденсатори серії Durable Black, польові транзистори зі зниженим опором відкритого каналу (Low RDS (on)), а також дроселі з феритовим осердям.

GIGABYTE Z370 AORUS Gaming 5

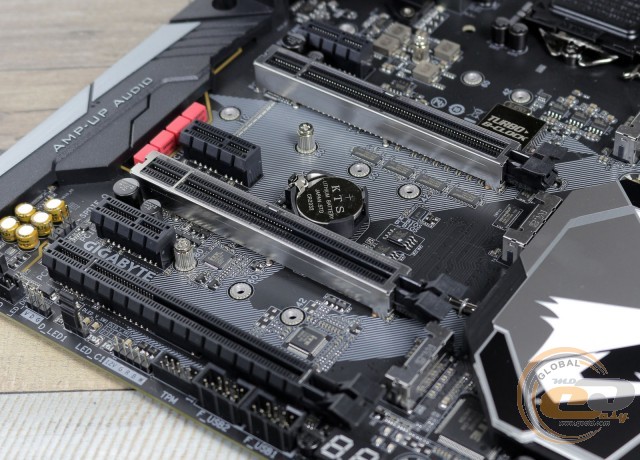

Для розширення функціональності материнської плати GIGABYTE Z370 AORUS Gaming 5 є шість слотів:

  1. PCI Express 3.0 x1;
  2. PCI Express 3.0 x16 (у режимі х16 або х8);
  3. PCI Express 3.0 x1;
  4. PCI Express 3.0 x16 (у режимі х8);
  5. PCI Express 3.0 x1;
  6. PCI Express 3.0 x16 (у режимі х4).

Завдяки підтримці технологій NVIDIA SLI і AMD CrossFireX дана конфігурація пропонує користувачеві організувати графічну підсистему з двох або трьох відеокарт. Окремо відзначимо, що розташування слотів дозволить без проблем підключити два відеоприскорювача з трислотовою системою охолодження. При цьому у вас ще залишиться доступ до одного роз'єма PCI Express 3.0 x1.

GIGABYTE Z370 AORUS Gaming 5

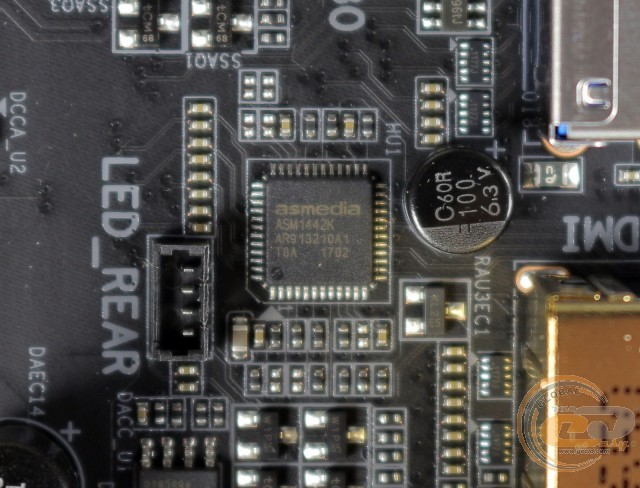

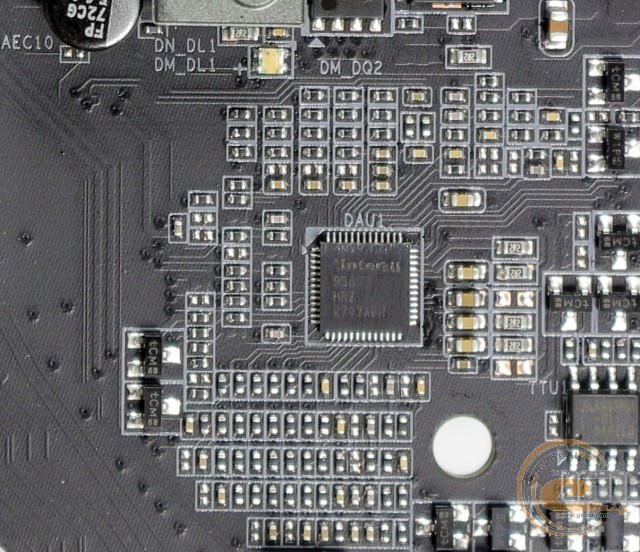

Якщо ж ви вирішили скористатися можливостями інтегрованого в CPU графічного ядра, то вам доступні два відеовиходи (HDMI і DisplayPort), обслуговування яких здійснюється силами мікросхеми ASMedia ASM1442K.

GIGABYTE Z370 AORUS Gaming 5

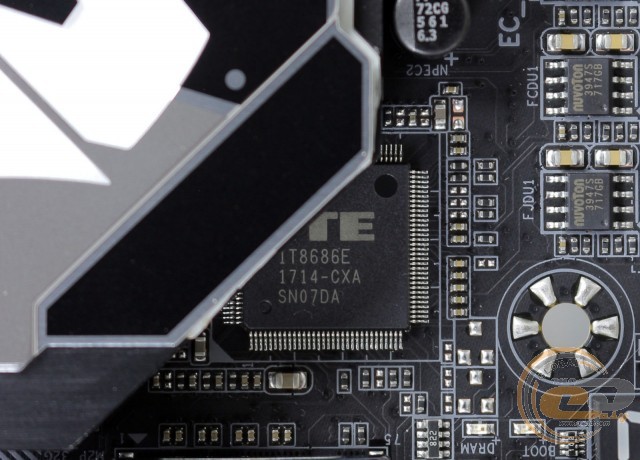

Можливості Multi I/O покладено на мікросхему ITE 8686E, яка керує роботою системних вентиляторів, портом PS/2, а також забезпечує моніторинг.

GIGABYTE Z370 AORUS Gaming 5

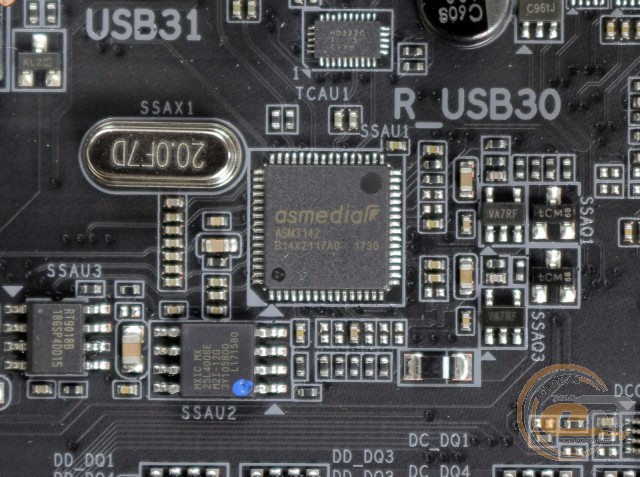

Коректна робота двох портів USB 3.1 Gen 2 забезпечена силами мікросхеми ASMedia ASM2142.

GIGABYTE Z370 AORUS Gaming 5

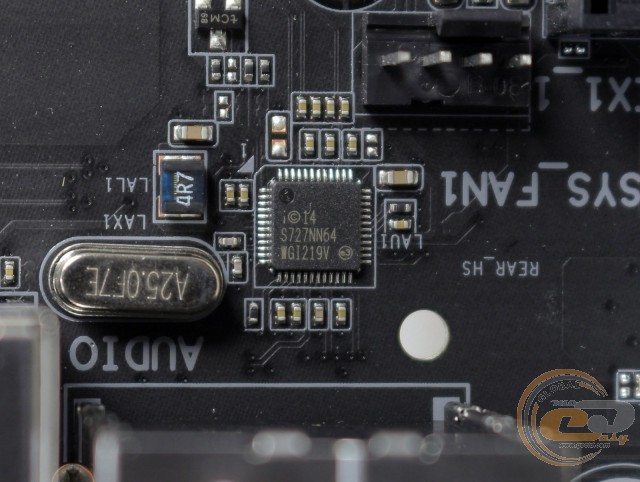

Для підтримки мережевих з'єднань слугує гігабітовий LAN-контролер Intel WGI219V, а за пріоритезацію трафіку відповідає ПЗ cFosSpeed Internet Accelerator Software.

GIGABYTE Z370 AORUS Gaming 5

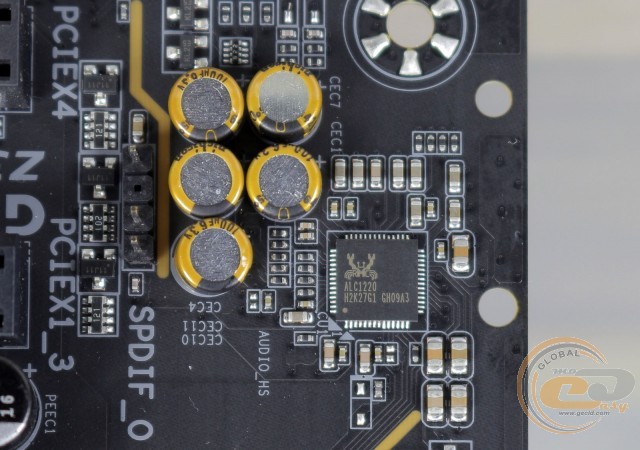

Звукова підсистема заснована на флагманському 8-канальному HDA-кодеку Realtek ALC1220 із вбудованим підсилювачем для підтримки навушників з високим опором. Також вона містить спеціальні аудіоконденсатори WIMA FKP2 і Nichicon Fine Gold. Додатково відзначимо наявність ПЗ SoundBlasterX 720 для доведення якості звуку.
