Огляд і тестування материнської плати GIGABYTE GA-Z97X-UD3H

Материнські плати в ціновому діапазоні до 200 доларів США здатні запропонувати покупцю дуже непогане співвідношення вартості та можливостей. Компанія GIGABYTE намагається представити якнайбільше поєднань різних особливостей у різних моделях, щоб кожен користувач зміг підібрати собі саме те, що йому необхідно, не переплачуючи за непотрібні функції.

Якщо поглянути на специфікацію героїні нашого огляду, материнської плати GIGABYTE GA-Z97X-UD3H, яка на момент написання матеріалу пропонується в середньому за 180 – 185 доларів США, можна припустити, що вона відмінно підійде для складання домашнього ПК із великою кількістю накопичувачів і однією або двома відеокартами. Також відзначимо приємний бонус у вигляді якісної звукової підсистеми. А завдяки флагманському чіпсету Intel Z97 реалізовані широкі можливості для розгону процесорів із розблокованим множником.

Однак давайте розглянемо всі її особливості більш докладно. За традицією почнемо з технічних характеристик.

Специфікація материнської плати GIGABYTE GA-Z97X-UD3H:

Упаковка та комплектація

Коробка, у якій постачається материнська плата GIGABYTE GA-Z97X-UD3H, виконана зі щільного і якісного картону, прикрашеного поліграфією в темно-жовтих тонах. Більшу частину лицьової сторони займає логотип фірмової концепції Ultra Durable, яка включає до свого складу наступні особливості:

• Cool – у колах живлення використовуються високоефективні польові транзистори з низьким тепловиділенням, а також застосовуються радіатори з ефективним дизайном.
• Performance – новинка має підтримку роз’ємів SATA Express і M.2, а також якісної звукової підсистеми та гігабітного мережевого контролера компанії Intel.
• Durable - передбачає застосування довговічних твердотільних конденсаторів серії Durable Black, позолочених контактів роз’єму ЦП, а також подвійного шару міді в друкованій платі.
• Safe – дана модель оснащується двома мікросхемами із прошиваннями BIOS (основна й резервна), що дозволить вам уникнути візиту в сервісний центр у випадку пошкодження основного чіпа, наприклад, при невдалій спробі оновлення BIOS. Окремо відзначена наявність додаткового захисту портів USB і LAN від електростатичних розрядів. Кожен LAN і USB-порт працює в парі зі спеціальним захисним фільтром, який здатний витримати серйозний електростатичний розряд, що забезпечує захист системи від стрибків напруги навіть під час грози. Не зайвим буде згадати й про наявність захисних мікросхем, що вберігають внутрішні компоненти від перенапруги, і про поліпшене укладання скловолокна в основі текстоліту, що дозволяє знизити негативний вплив вологи.

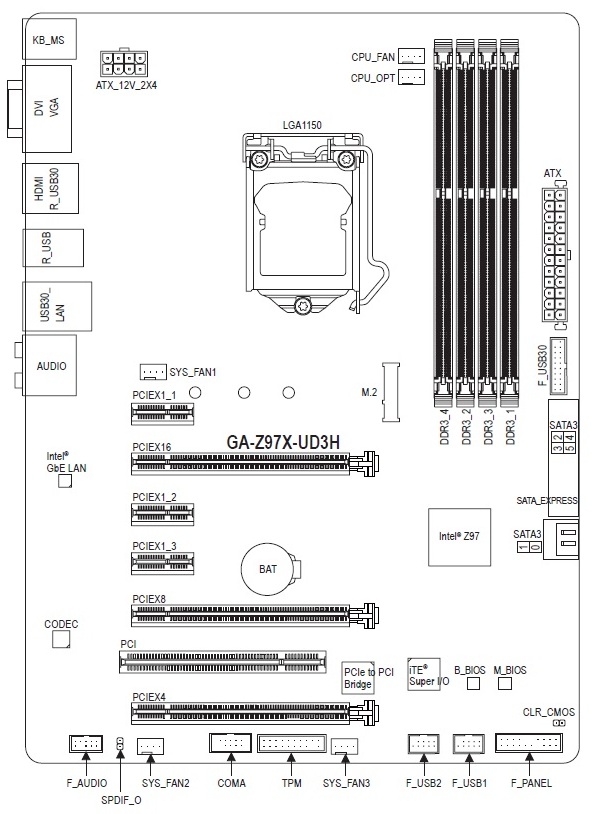

На звороті за традицією знаходиться схематичне зображення самої материнської плати і її інтерфейсної панелі, а також продовжений опис згаданих вище ключових переваг.

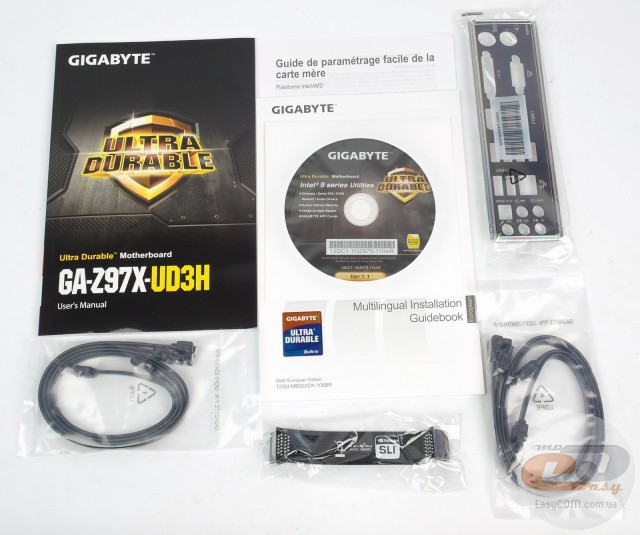

У коробці з тестованою моделлю, крім диска з ПЗ та заглушки інтерфейсної панелі, ми виявили чотири кабелі SATA, а також приємний бонус у вигляді містка 2-Way NVIDIA SLI.

Дизайн і особливості плати

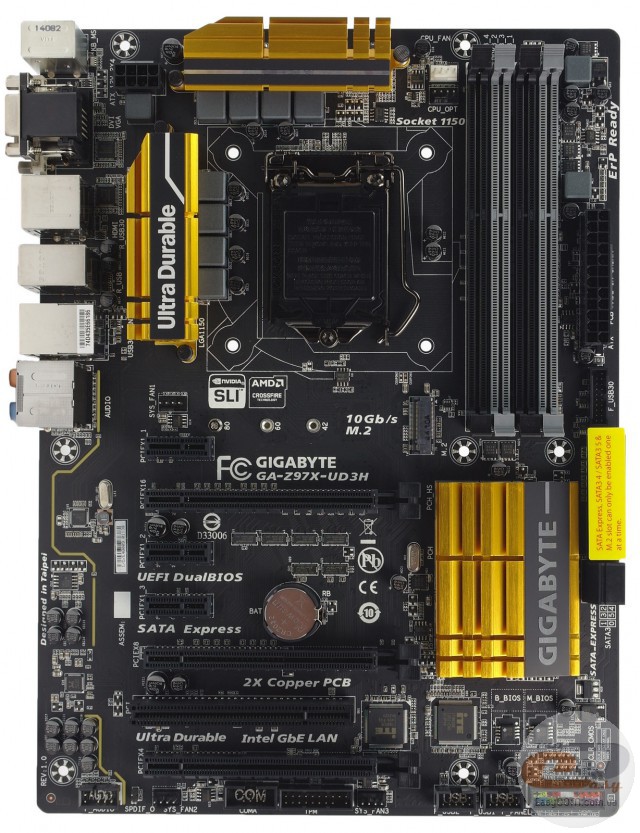

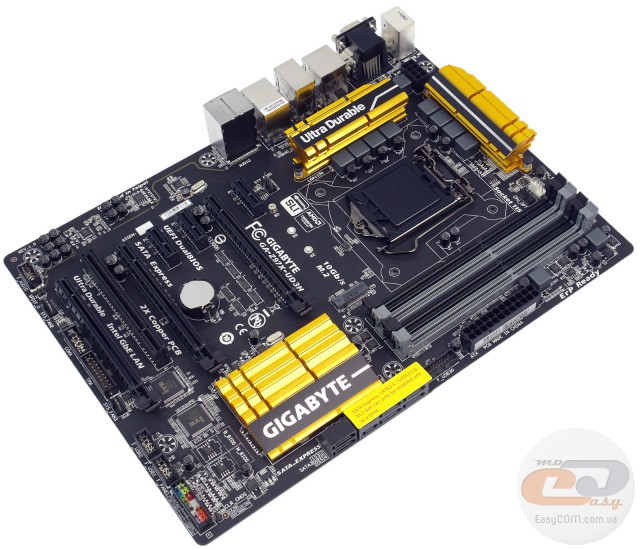

Незважаючи на свій далеко не флагманський статус, новинка може похвалитися друкованою платою чорного кольору з матовим покриттям, яка в цьому випадку виконана у форматі ATX (305 х 225 мм). Як бачимо, в зв'язку з дещо нестандартною шириною, материнська плата позбавлена кріпильних отворів на правій стороні. У зв'язку з цим при складанні системи необхідно дотримувати певної обережності при підключенні основного кабелю живлення, а також виносної панелі з портами USB 3.0.

У цілому GIGABYTE GA-Z97X-UD3H має дуже приємний дизайн і досить грамотне компонування набортних елементів. За винятком згаданої вище особливості, ніяких проблем зі складанням у вас не виникне.

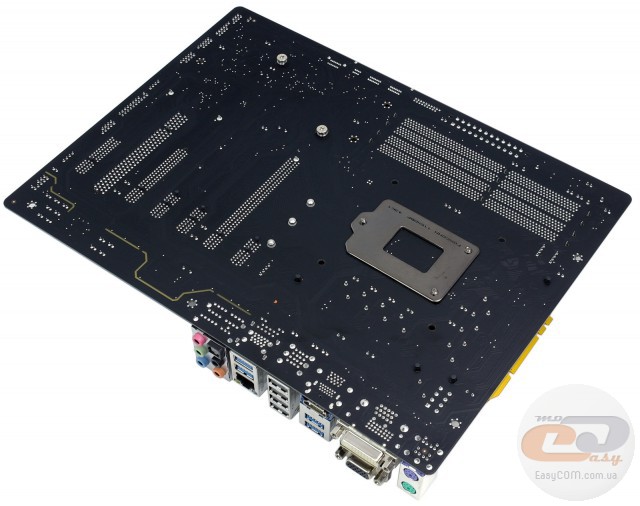

Крім традиційної опорної пластини процесорного роз’єму, на звороті можна звернути увагу на те, що радіатор на чіпсеті закріплений за допомогою гвинтів, а на елементах підсистеми живлення – з використанням пластикових кліпс.

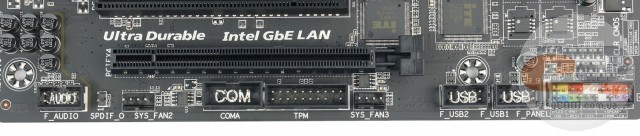

У нижній частині розташовані наступні роз’єми: колодка підключення аудіороз’ємів передньої панелі, S/PDIF Out, порти COM і TPM, два з трьох роз’ємів для системних вентиляторів, колодка підключення фронтальної панелі (з колірним виділенням для спрощення процесу підключення відповідних проводів) і джампер для скидання CMOS. Додатково відзначимо дві колодки для активації портів USB 2.0. Усього на платі силами чіпсету реалізована підтримка восьми портів USB 2.0: чотирьох внутрішніх та чотирьох на інтерфейсній панелі.

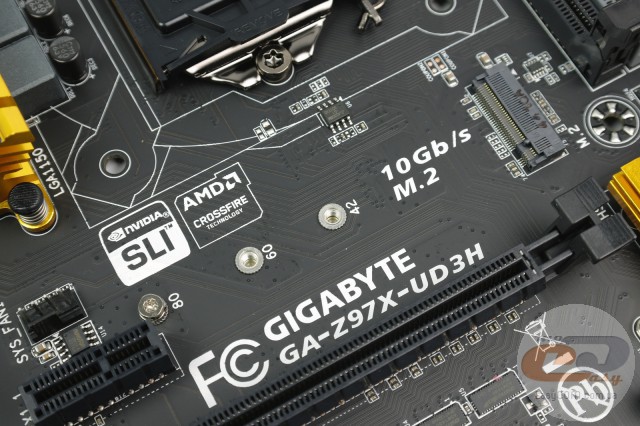

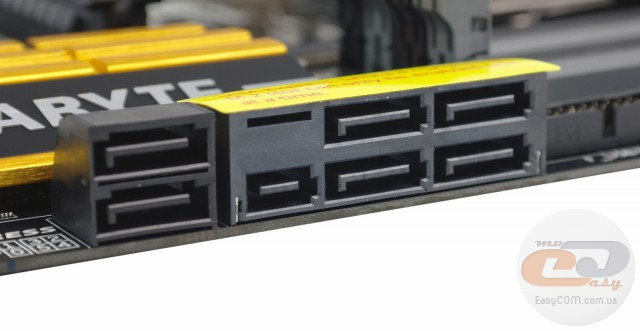

Можливості організації дискової підсистеми представлені роз’ємом M.2 (підтримуються SSD-накопичувачі форматів M.2 2242, 2260 і 2280), шістьма портами SATA 6 Гбіт/с, а також одним SATA Express. Присутня підтримка масивів RAID 0, RAID 1, RAID 5 і RAID 10. Робота всіх інтерфейсів можлива завдяки чіпсету Intel Z97.

Окремо відзначимо, що присутні певні обмеження щодо одночасного використання озвучених вище портів. Так, користувач може задіяти або SATA Express, або M.2 (NGFF), або два порти SATA 6 Гбіт/с (на схемі SATA3 4/5), що пов’язано з нестачею вільних чіпсетних ліній.

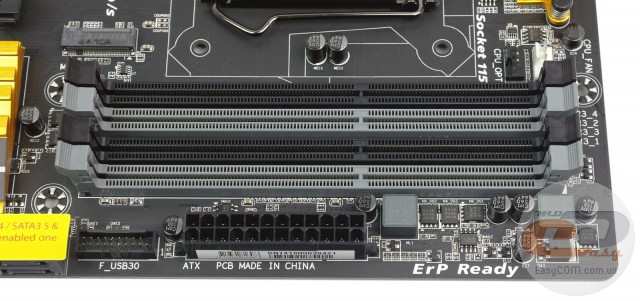

Тестована новинка оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR3, які можуть працювати у двоканальному режимі. Для його реалізації планки необхідно встановлювати або в перший і третій, або в другий і четвертий слоти. Підтримуються модулі, які працюють на частотах до 1600 МГц у номінальному режимі та до 3100 МГц у розгоні. Максимальний обсяг пам'яті може досягати 32 ГБ, чого буде достатньо практично для будь-яких поставлених завдань.

Колодка для підключення виносної панелі з портами USB 3.0 за традицією також розташована на правій стороні друкованої плати. Усього GIGABYTE GA-Z97X-UD3H може похвалитися шістьма портами USB 3.0: двома внутрішніми та чотирма на інтерфейсній панелі. Усі вони функціонують завдяки набору системної логіки.

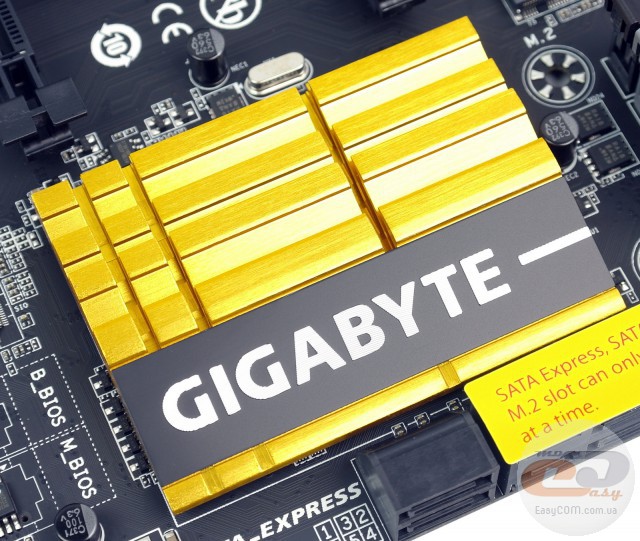

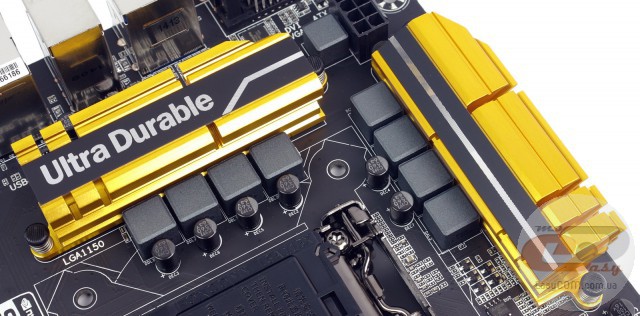

Система охолодження розглянутої плати складається з трьох алюмінієвих радіаторів: один здійснює відведення тепла від чіпсету Intel Z97, у той час як два інші накривають елементи підсистеми живлення процесора. У процесі тестування були зафіксовані наступні температурні показники:

• радіатор охолодження чіпсету – 37°C;
• радіатори охолодження елементів підсистеми живлення процесора – 35,1°C.

Як бачимо, незважаючи на використання пластикових кліпс для кріплення радіаторів на елементах підсистеми живлення процесора, вони забезпечують дуже хороше охолодження.

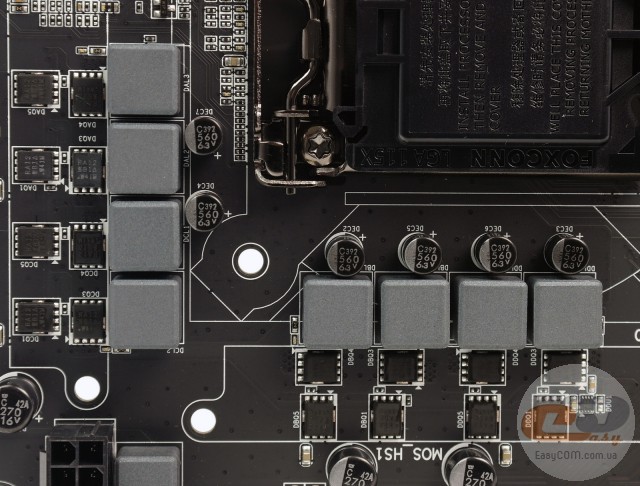

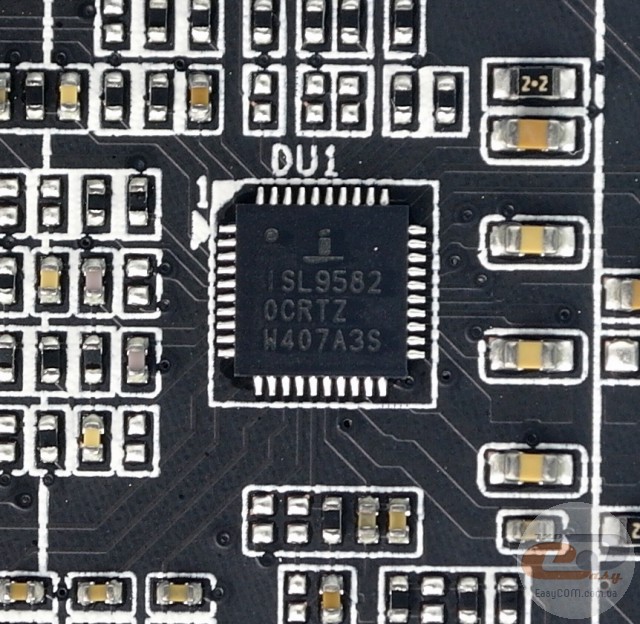

Живлення процесора здійснюється за 8-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач оснований на цифровому ШІМ-контролері ISL9582. Елементна база материнської плати набрана за допомогою високоякісних комплектуючих. До її складу ввійшли твердотільні конденсатори серії Durable Black, МОН-транзистори зі зниженим опором відкритого каналу та дроселі з феритовим осердям. Для подачі напруги живлення призначені основний 24-контактний і додатковий 8-контактний роз’єми.

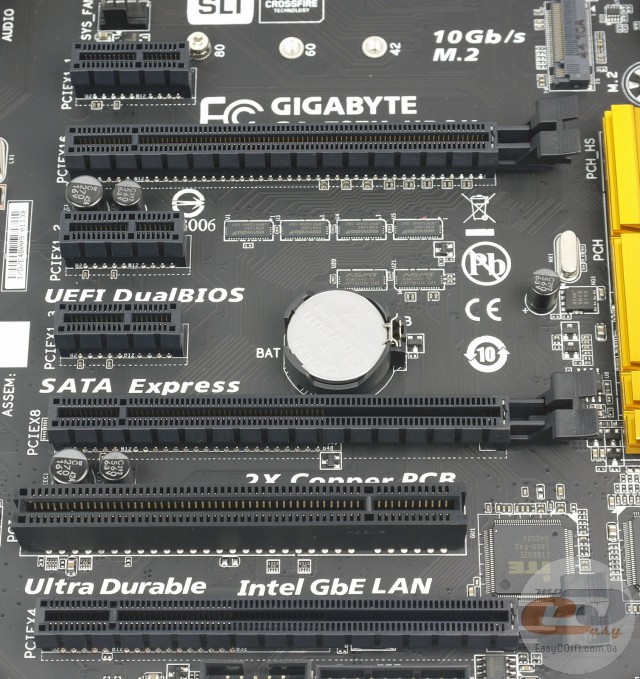

Для розширення функціональності рішення GIGABYTE GA-Z97X-UD3H у розпорядженні в користувача є сім слотів:

1. PCI Express 2.0 x1;
2. PCI Express 3.0 x16 (у режимі х16 або х8);
3. PCI Express 2.0 x1;
4. PCI Express 2.0 x1;
5. PCI Express 3.0 x16 (у режимі х8);
6. PCI;
7. PCI Express 2.0 x16 (у режимі х4).

Два з трьох слотів PCI Express x16 підключені до процесора й ділять між собою 16 ліній стандарту PCI Express 3.0, тоді як третій роз’єм підключений до чіпсету та використовує максимум 4 лінії PCI Express 2.0. Завдяки підтримці технологій AMD CrossFireX і NVIDIA SLI новинка найбільше підійде для встановлення однієї або двох відеокарт, оскільки наявність слоту із пропускною здатністю х4 обмежить потенціал зв'язування з трьох графічних прискорювачів.

У зв'язку з нестачею вільних чіпсетних ліній, слот PCI Express 2.0 x16 (x4) ділить пропускну здатність з трьома PCI Express 2.0 x1. Тому у випадку встановлення в нього плати, що вимагає для повноцінної роботи всі 4 лінії, слоти PCI Express 2.0 x1 будуть недоступні.

Оскільки набір системної логіки Intel Z97 не підтримує шину PCI, то функціонування відповідного роз’єму реалізоване за допомогою мосту PCIe-PCI, основаного на контролері ITE IT8892E.

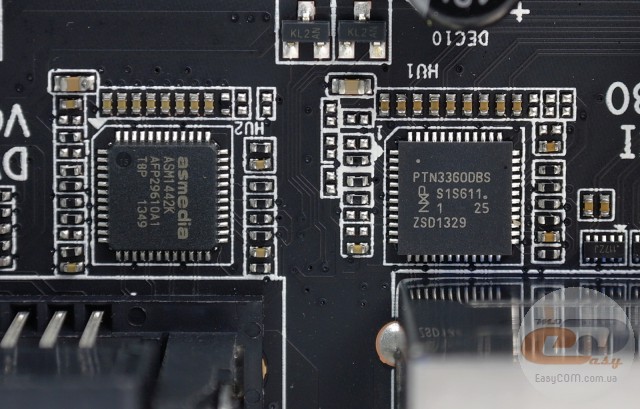

Якщо ж ви вирішили скористатися можливостями інтегрованого в CPU графічного ядра, то у вашому розпорядженні три відеовиходи: HDMI, DVI-D і D-Sub, перемикання між якими здійснюється силами двох мікросхем: PTN3360DBS і ASMedia ASM1442K.

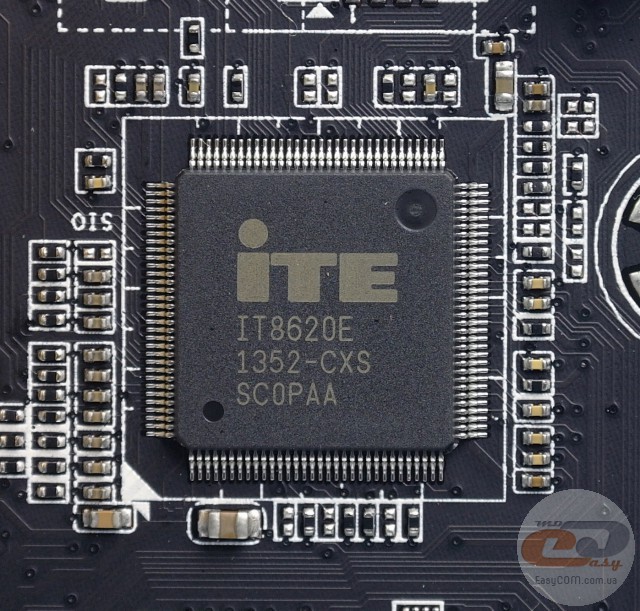

Можливості Multi I/O основані на контролері ITE IT8620E, який керує роботою системних вентиляторів, портами COM і PS/2, а також забезпечує моніторинг.

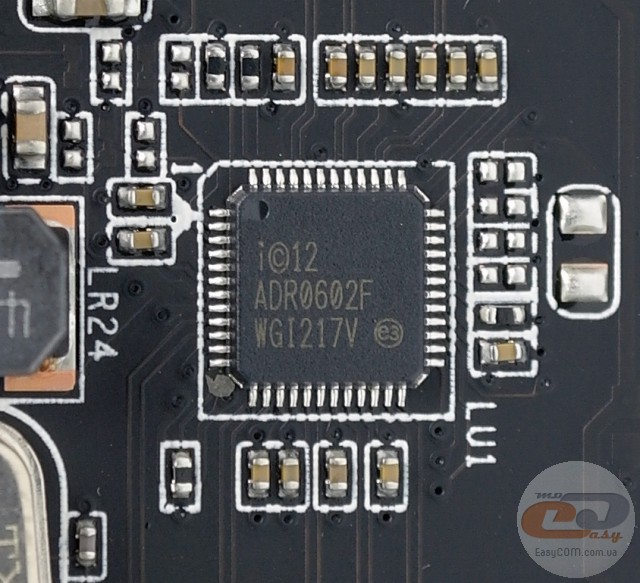

Для підтримки мережевих з'єднань служить гігабітний LAN-контролер Intel WGI217V, а розподіл мережевих ресурсів допоможе виконати утиліта cFos Speed, яка також гарантує зниження затримок при передачі мережевої інформації.

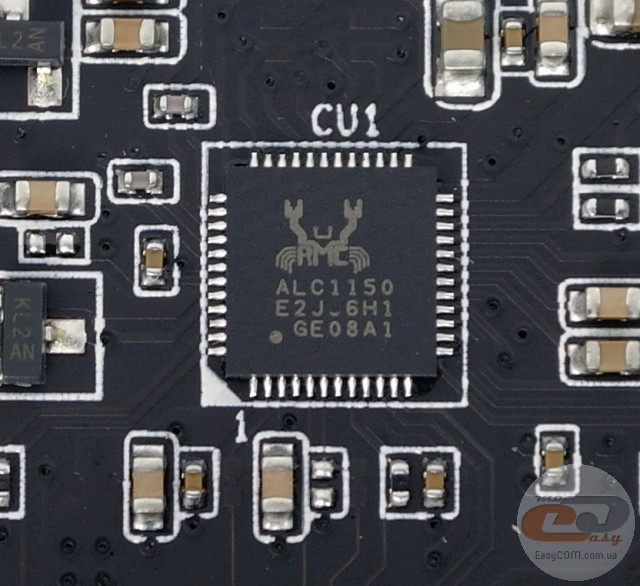

Звукова підсистема моделі GIGABYTE GA-Z97X-UD3H основана на 8-канальному кодеку Realtek ALC1150, який забезпечує відтворення звуку зі співвідношенням сигнал/шум (SNR) на рівні 115 дБ і запис на рівні 104 дБ. До того ж у ньому реалізована підтримка технологій Acoustic Echo Cancellation (AEC), Beam Forming (BF) і Noise Suppression (NS). В обв'язці кодека використовується аудіопідсилювач, який забезпечує роботу навіть студійних навушників з імпедансом до 600 Ом.

Додатково нагадаємо, що звуковий тракт екранований від наведень інших компонентів материнської плати за допомогою захисної смужки з LED-підсвічуванням. А для зменшення перехресних наведень лівий і правий звукові канали розташовані на окремих шарах текстоліту.

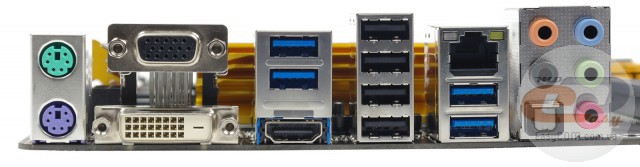

На інтерфейсну панель тестованої моделі виведені наступні порти:

• 1 x LAN (RJ45);
• 4 x USB 3.0;
• 4 x USB 2.0;
• 1 x HDMI;
• 1 x DVI-D;
• 1 x D-Sub;
• 2 x PS/2 для підключення мишки та клавіатури;
• 1 х S/PDIF Out;
• 5 x аудіопортів.

Дану конфігурацію можна сміливо назвати відмінною не тільки для моделі середнього рівня, але й для більш дорогих рішень. У наявності є не тільки практично всі найбільш затребувані відеовиходи, але й велика кількість портів USB, оптичний S/PDIF Out, а також зручне підключення багатоканальної акустики. Додатково нагадаємо, що за допомогою відповідної колодки на поверхні друкованої плати ви зможете винести на задню панель корпусу порт COM, що суттєво розширює список підтримуваної периферії.

Можливості організації охолодження усередині системного корпусу в GIGABYTE GA-Z97X-UD3H дуже хороші. В наявності п'ять 4-контактних роз’ємів для підключення вентиляторів, два з яких служать для системи охолодження CPU, у той час як три інші призначені для системних вертушок.

UEFI BIOS

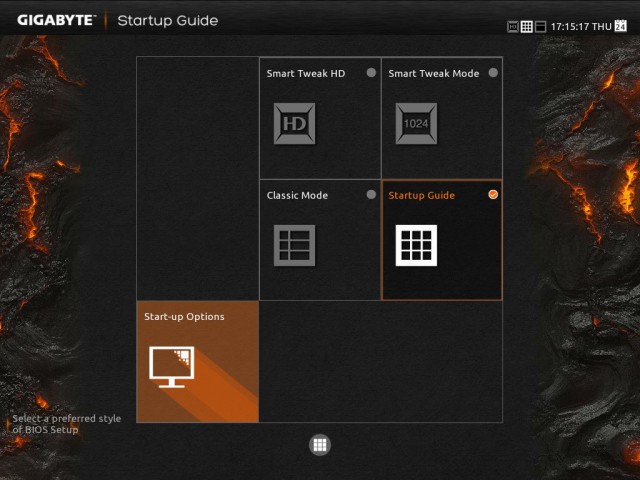

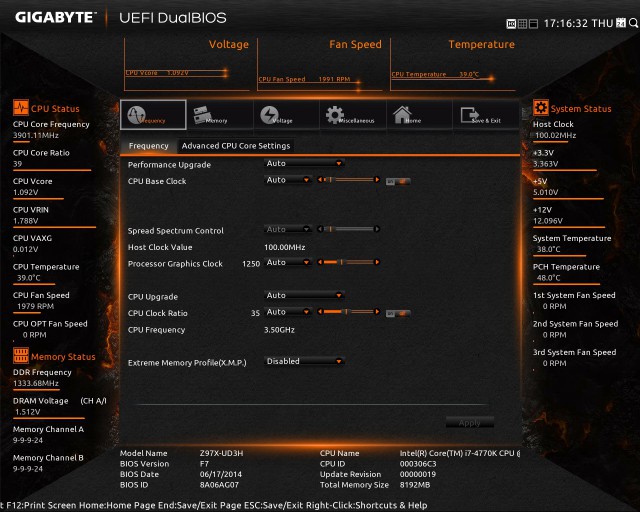

Тестована новинка оснащена сучасним прошиванням UEFI на основі мікрокоду AMI з можливістю роботи в чотирьох режимах: Smart Tweak HD (роздільна здатність 1280), Smart Tweak (роздільна здатність 1024, без постійного відображення з боків стану процесора, пам'яті й системних датчиків), Classic mode (класичний варіант BIOS) і StartUp mode (режим початкових налаштувань BIOS).

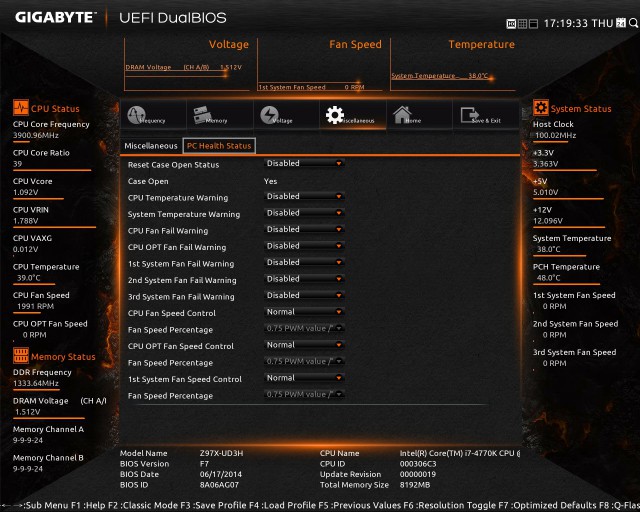

Як ви вже могли помітити, під час роботи в режимі Smart Tweak HD немає окремого розділу, відповідального за моніторинг напруг і температур на основних компонентах, оскільки всі необхідні дані відображаються безпосередньо на бічних панелях. Тут ви можете спостерігати за температурою процесора й частотою обертання встановлених вентиляторів, стежити за напругою на модулях оперативної пам'яті, процесорі й на лініях живлення +12В, +5В і +3,3В, а також за рядом інших важливих параметрів. Додатково відзначимо, що не всі пункти, присутні в режимі Classic mode, доступні в Smart Tweak HD.

Усі налаштування, пов'язані з ключовими елементами системи, зручно згруповані у відповідних вкладках.

У вкладці «Frequency» з'являється можливість вибору одного з шести типів автоматичної оптимізації параметрів системи.

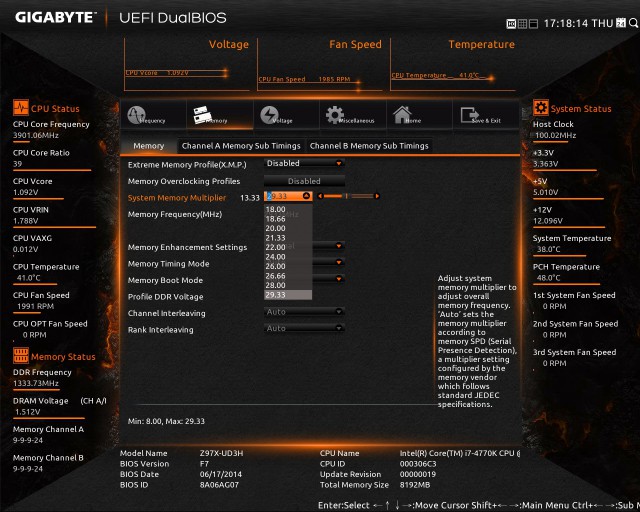

Множник частоти пам'яті дозволяє встановлювати швидкість підключених модулів у межах від 800 до 2933 МГц. Частоти пам'яті понад 2933 МГц можливо запустити тільки за допомогою відповідного профілю пам'яті.

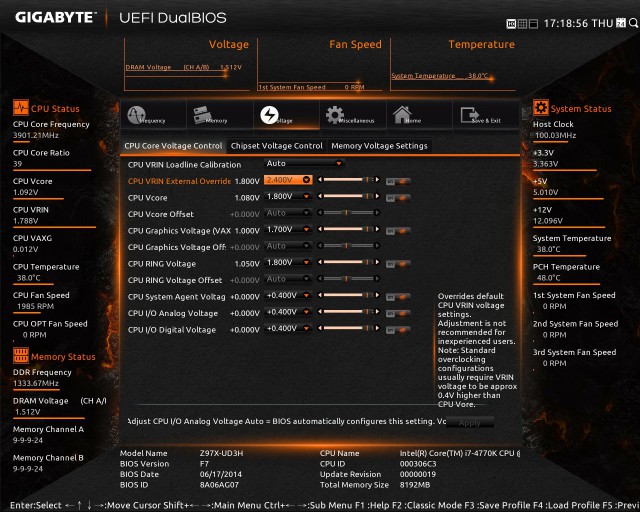

При необхідності в підрозділі «Voltage» можна одержати доступ до регулювань напруги на всіх ключових компонентах системи.

Налаштування, необхідні для оптимізації системи, зведені в таблицю:

Можливості розгону

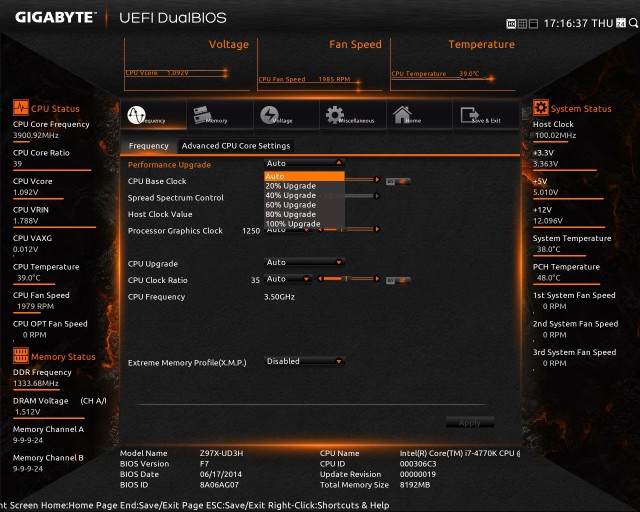

За традицією можливості автоматичного розгону материнських плат компанії GIGABYTE в BIOS представлені в якості попередньо встановлених профілів «Performance Upgrade», при активації яких разом із частотою процесора збільшується й швидкість роботи оперативної пам'яті. Скориставшись ними, ми одержали наступні результати.

(20% upgrade)

(40% upgrade)

(80% upgrade)

(100% upgrade)

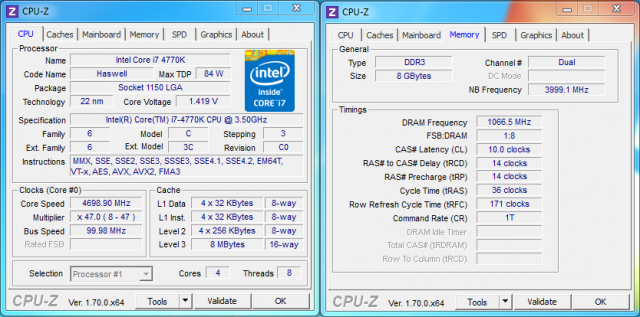

У підсумку вони дозволили підвищити максимальну частоту процесора Intel Core i7-4770K до рівня 4698 МГц при напрузі 1,419 В. Швидкість роботи модулів оперативної пам'яті також зросла: з DDR3-1600 МГц до DDR3-2133 МГц.

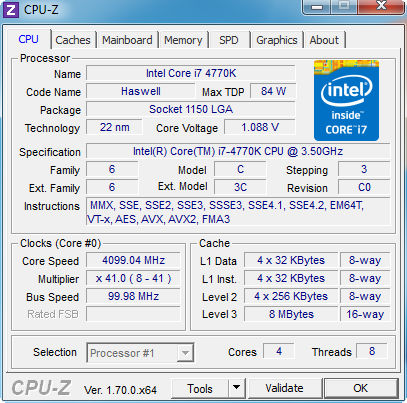

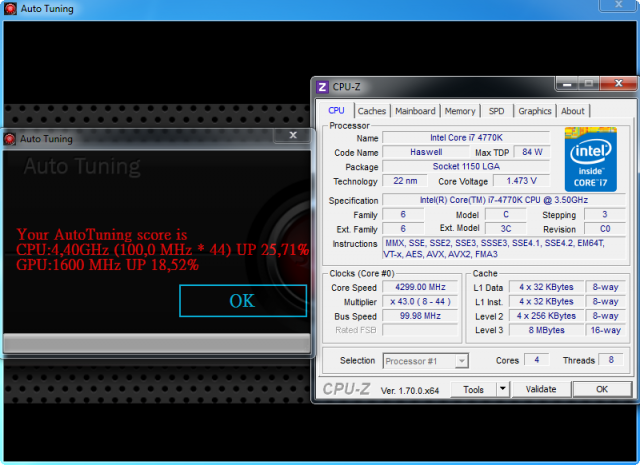

У комплекті з материнською платою постачається фірмове ПЗ EasyTune, яке крім інших своїх можливостей дозволяє оперувати кількома режимами роботи системи залежно від поточних завдань користувача.

(автоматичне налаштування)

(Lite)

(Medium)

(Extreme)

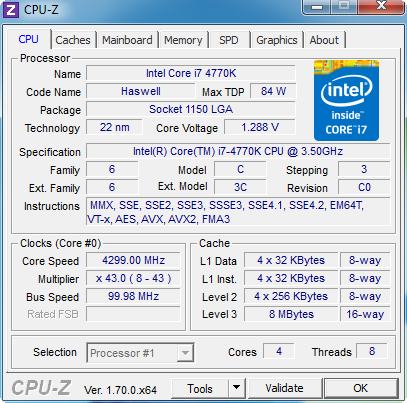

Дані режими пропонують схожі до профілів у BIOS (CPU Upgrade) можливості. Максимальний результат, отриманий нами після активації режиму «Extreme», склав 4500 МГц при напрузі 1,288 В.

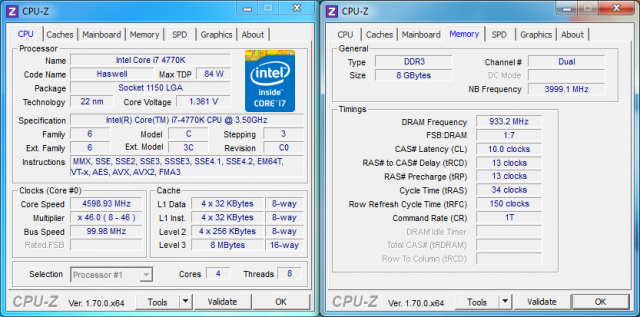

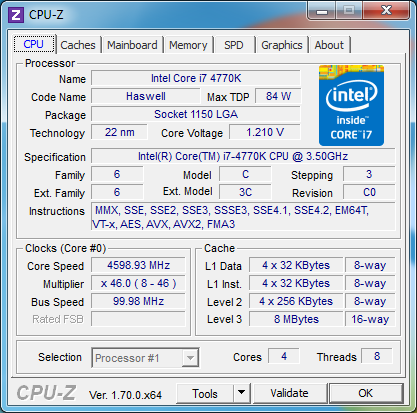

За підсумками ручного розгону, шляхом збільшення множника до х46 і напруги до 1,210 В, стабільна робоча частота процесора склала 4600 МГц.

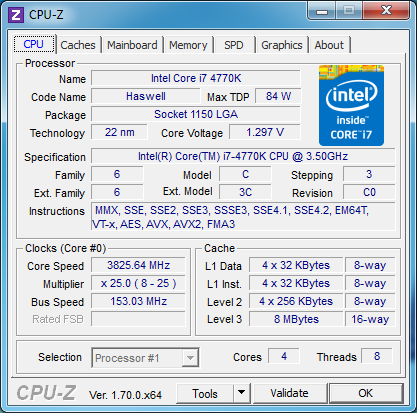

Збільшення частоти системної шини також пройшло без особливих труднощів. Цей параметр вдалося зафіксувати на позначці 153,03 МГц.

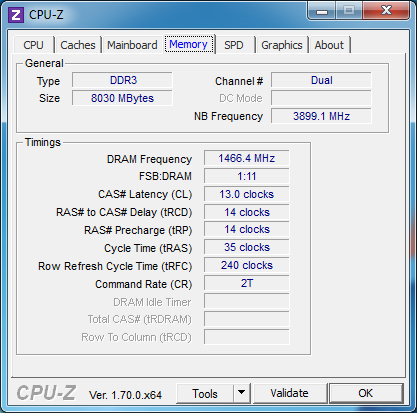

Тестові модулі оперативної пам'яті з номінальною робочою частотою DDR3-2400 МГц були успішно розігнані до швидкості DDR3-2933 МГц.

Тестування

Для перевірки можливостей материнської плати GIGABYTE GA-Z97X-UD3H використовувалося наступне обладнання:

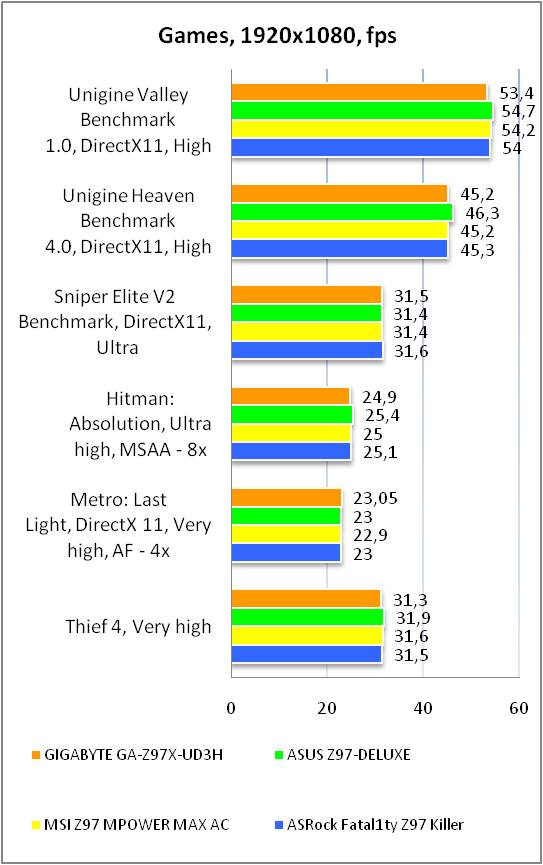

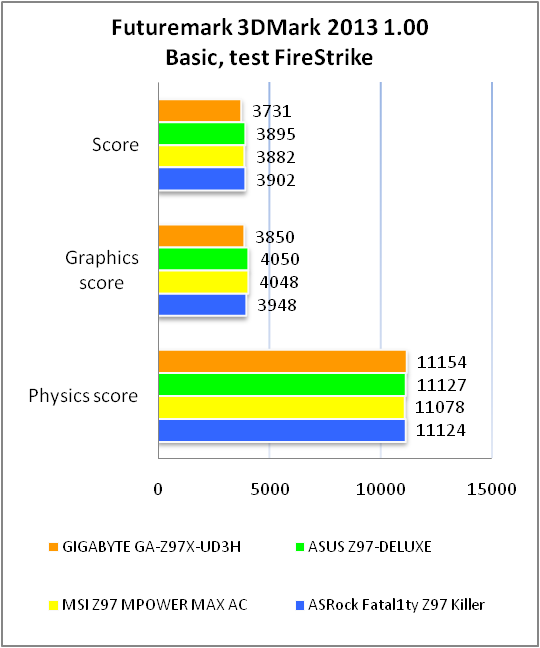

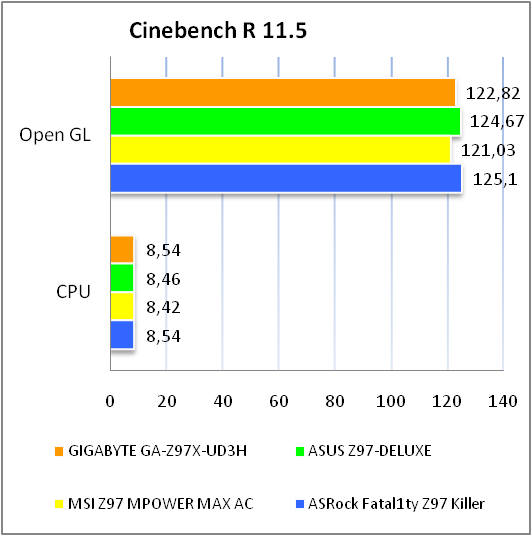

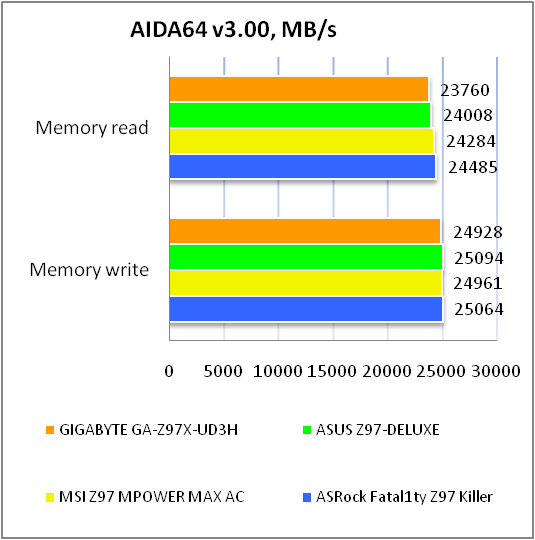

Результати тестів

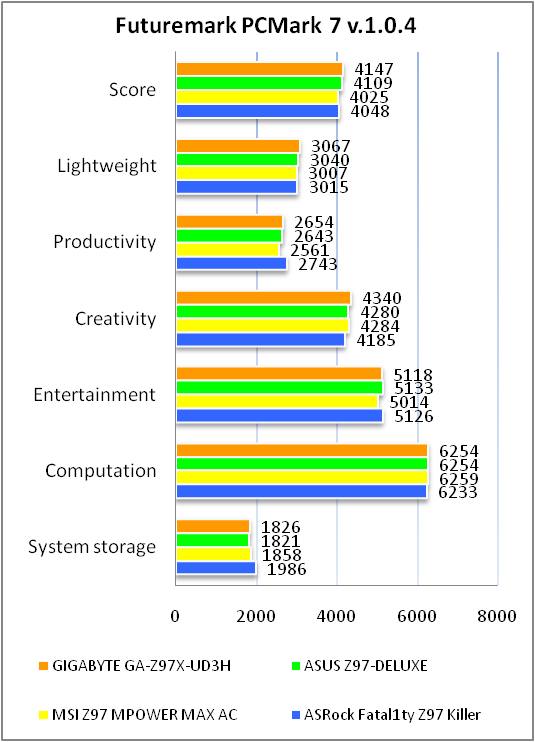

У процесі тестування GIGABYTE GA-Z97X-UD3H показала продуктивність на рівні з конкурентами, що говорить нам про якісне виконання плати, добір надійної та ефективної елементної бази, а також про хорошу оптимізацію налаштувань BIOS.

Тестування звукового тракту на основі кодека Realtek ALC1150

Звіт про тестування в RightMark Audio Analyzer

Режим роботи 16-bit, 44,1 kHz

Режим роботи 24-bit, 192 kHz

Можливостей встановленої звукової підсистеми буде цілком достатньо для повсякденного використання. Для справжніх поціновувачів якісного звуку завжди є можливість встановити дискретну звукову плату з інтерфейсом PCI або PCI Express.

Висновки

Материнська плата GIGABYTE GA-Z97X-UD3H у процесі тестування зарекомендувала себе винятково з найкращого боку. Вона має цілий ряд переваг при повній відсутності яких-небудь істотних недоліків. Звичайно ж, наявність хороших можливостей розширення функціональності спричинила ряд обмежень одночасного використання деяких слотів, однак, на нашу думку, вони не є критичними й не вплинуть на комфорт використання системи на основі новинки.

До таких особливостей можна віднести обмеження одночасного використання слоту PCI Express 2.0 x16 і трьох роз’ємів PCI Express 2.0 x1, а також неможливість одночасного використання портів SATA Express, M.2 (NGFF) і двох SATA 6 Гбіт/с (на схемі SATA3 4/5).

Що стосується переваг GIGABYTE GA-Z97X-UD3H, то в першу чергу слід зазначити хорошу звукову підсистему, вдале компонування інтерфейсної панелі, посилену підсистему живлення, якісну елементну базу, а також відмінні можливості для організації дискової підсистеми, які полягають у наявності шести портів SATA 6 Гбіт/с, одного SATA Express і одного M.2 із пропускною здатністю до 10 Гбіт/с.

Також виділимо традиційно хороші можливості для реалізації розгінного потенціалу процесорів з розблокованим множником і оперативної пам'яті, які з гідністю оцінять оверклокери.

У підсумку GIGABYTE GA-Z97X-UD3H буде відмінним вибором для складання домашнього ПК із однією або парою відеокарт. Також вона дозволить поекспериментувати з розгоном.

Переваги:

• концепція Ultra Durable, яка включає до свого складу якісну елементну базу та підвищений рівень захисту внутрішніх компонентів;
• підтримка великої кількості портів USB 3.0 і SATA 6 Гбіт/с;
• наявність інтерфейсів SATA Express і M.2;
• хороше компонування інтерфейсної панелі;
• наявність двох мікросхем із прошиваннями BIOS;
• підтримка технологій AMD CrossFireX і NVIDIA SLI;
• високоякісна аудіопідсистема;
• використання швидкісного мережевого контролера компанії Intel;
• можливість встановлення оверклокерських модулів оперативної пам'яті;
• зручний і багатофункціональний BIOS;
• підтримка ряду фірмових технологій і утиліт.

Особливості:

• слот PCI Express 2.0 x16 ділить чіпсетні лінії з трьома роз’ємами PCI Express 2.0 x1;
• обмеження одночасного використанню роз’ємів SATA Express, M.2 і двох SATA 6 Гбіт/с;
• відсутність кріпильних отворів по правому краю текстоліту.
