Огляд і тестування материнської плати GIGABYTE GA-Z97X-Gaming 5

Серія пристроїв для геймерів (GIGABYTE G1.GAMING) цілком очікувано включає до свого складу не тільки флагманські моделі, недоступні багатьом користувачам, але й більш збалансовані материнські плати, які оснащуються дещо менш різноманітно, однак пропонуються за більш низькою вартістю. Саме такою моделлю є GIGABYTE GA-Z97X-Gaming 5. Новинка має дуже хороше оснащення, яке включає в себе традиційні для даної серії переваги: ігровий мережевий контролер, хорошу звукову підсистему, а також цілий ряд можливостей для розгону, які допоможуть вам одержати додатковий приріст продуктивності в іграх. Однак давайте перейдемо безпосередньо до її огляду. А для початку ознайомимося з технічними характеристиками моделі GIGABYTE GA-Z97X-Gaming 5.

Специфікація материнської плати GIGABYTE GA-Z97X-Gaming 5:

Упаковка та комплектація

Материнська плата GIGABYTE GA-Z97X-Gaming 5 постачається в картонній коробці стандартних розмірів, прикрашеній якісною поліграфією в чорно-червоних тонах. Основним елементом оформлення є логотип серії GIGABYTE G1.GAMING. Також присутнє найменування компанії-виробника, моделі пристрою та невеликий логотип фірмової концепції Ultra Durable.

Глянувши на зворотну сторону коробки, користувач зможе ознайомитися із зовнішністю новинки, конфігурацією її інтерфейсної панелі, а також з короткими технічними характеристиками та ключовими особливостями:

• 2-Way SLI / 3-Way CrossFireX Support – підтримується встановлення трьох графічних прискорювачів на основі GPU компанії AMD (з розподілом ліній за схемами х16 / х8+х8 / x8+x8+x4) або двох відеокарт із GPU від NVIDIA, оскільки моделі даної компанії не підтримують схеми із пропускною здатністю х4.
• SATA Express & M.2– реалізовані силами чіпсету інтерфейси SATA Express і M.2 підтримують швидкість передачі даних до 10 Гбіт/с.
• Realtek ALC1150 115dB SNR HD Audio – встановлений на материнській платі аудіокодек Realtek ALC1150, в обв'язці якого використовується спеціальний підсилювач TI N5532 з підтримкою студійних навушників із імпедансом до 600 Ом, пропонує восьмиканальний звук і забезпечує відтворення аудіо з відношенням сигнал/шум на рівні 115 дБ.
• Audio Noise Guard with Trace Path Lightning – область текстоліту, на якій розпаяна звукова підсистема, екранована за допомогою спеціальної металевої смуги з LED-підсвічуванням.
• High End Audio Capacitors – у складі звукової підсистеми використовуються спеціальні аудіоконденсатори високого класу виробництва компанії Nichicon.
• Long Lifespan Durable Black Solid Capacitors – у всіх колах живлення материнської плати використовуються винятково японські твердотільні конденсатори компаній Nippon Chemi-Con і Nichicon серії Durable Black зі збільшеним терміном служби.
• Qualcomm Atheros Killer E2201 – попередньо встановлений мережевий контролер має можливість автоматично виділяти ігровий трафік і підвищувати його пріоритет щодо низькорівневого системного, забезпечуючи низькі затримки при передачі ігрових даних.
• All New Heat Sink Design - конструкція й дизайн радіаторів системи охолодження були поліпшені для забезпечення ефектного зовнішнього вигляду й ефективної роботи.

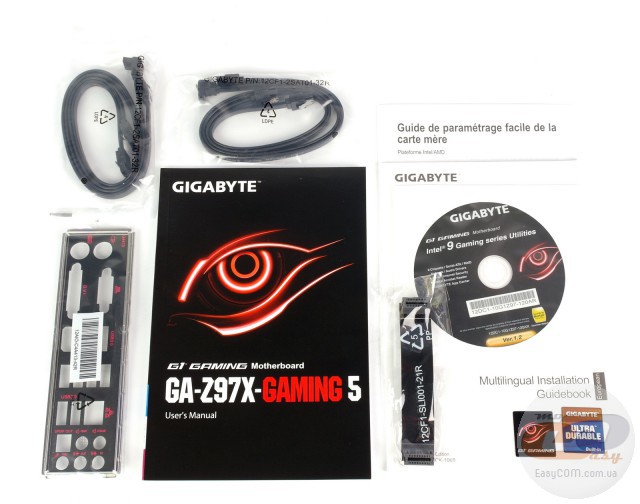

У коробці з тестованою моделлю, крім диска з ПЗ й заглушки інтерфейсної панелі, ми виявили чотири кабелі SATA і приємний бонус у вигляді містка 2-Way NVIDIA SLI.

Дизайн і особливості плати

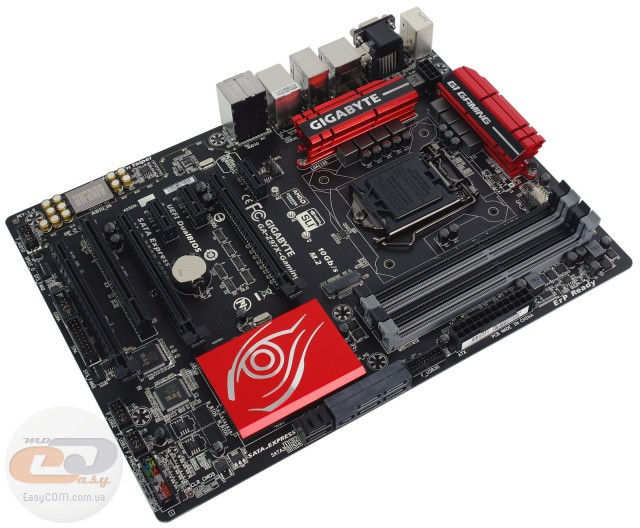

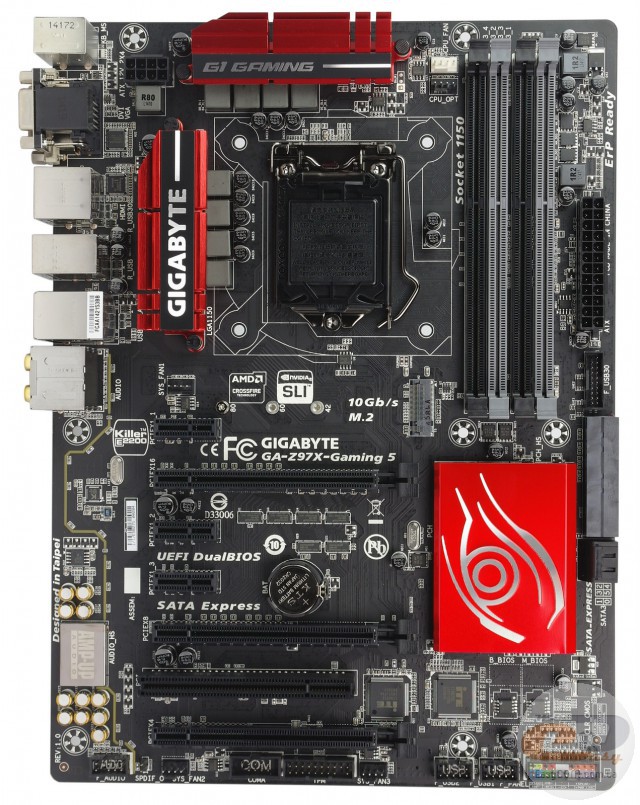

Модель GIGABYTE GA-Z97X-Gaming 5 виконана на друкованій платі чорного кольору у форматі ATX (305 х 225 мм). Її дизайн вигідно відрізняється гармонійним поєднанням темного текстоліту й червоних радіаторів системи охолодження.

Додатковим елементом дизайну є смуга з LED-підсвічуванням жовтого кольору, яка прийде до душі власникам корпусів із прозорою кришкою й любителям модінгу.

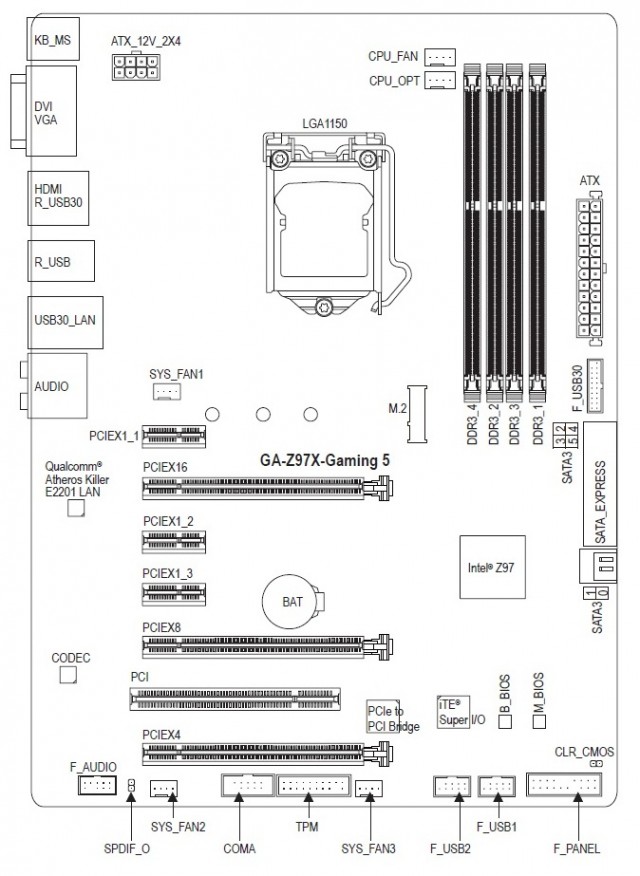

Говорячи про компонування, відзначимо, що у зв'язку з дещо нестандартною шириною, по краях правої сторони друкованої плати відсутні кріпильні отвори, тому вам слід бути більш обережним в процесі складання. В іншому ж усе виконано на вищому рівні.

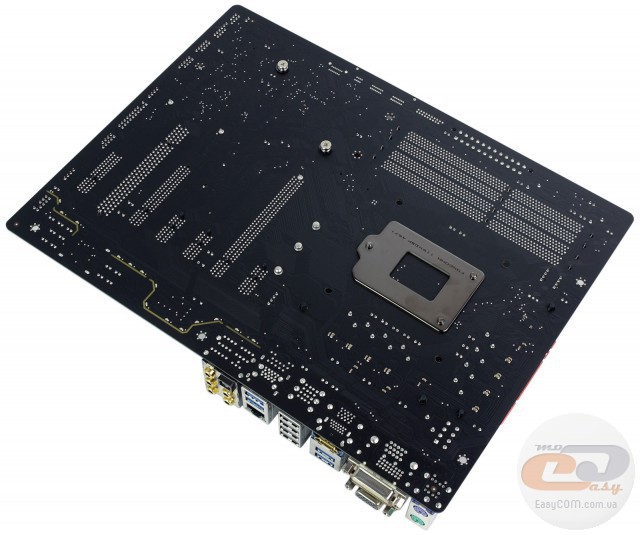

Зворотна сторона традиційно зустрічає нас опорною пластиною процесорного роз’єму, а також гвинтами кріплення радіатора на чіпсеті й пластиковими кліпсами, які втримують радіатори на елементах підсистеми живлення.

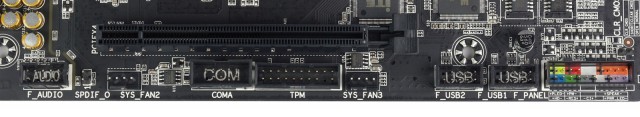

У нижній частині розташовані наступні роз’єми: колодка підключення аудіороз’ємів передньої панелі, S/PDIF Out, два із трьох роз’ємів підключення системних вентиляторів, колодка підключення фронтальної панелі (з колірним виділенням для спрощення процесу підключення відповідних проводів), а також роз’єми COM і TPM. Додатково відзначимо дві колодки для активації портів USB 2.0. Усього на платі силами чіпсету Intel Z97 реалізована підтримка восьми портів USB 2.0: чотирьох внутрішніх та чотирьох на інтерфейсній панелі.

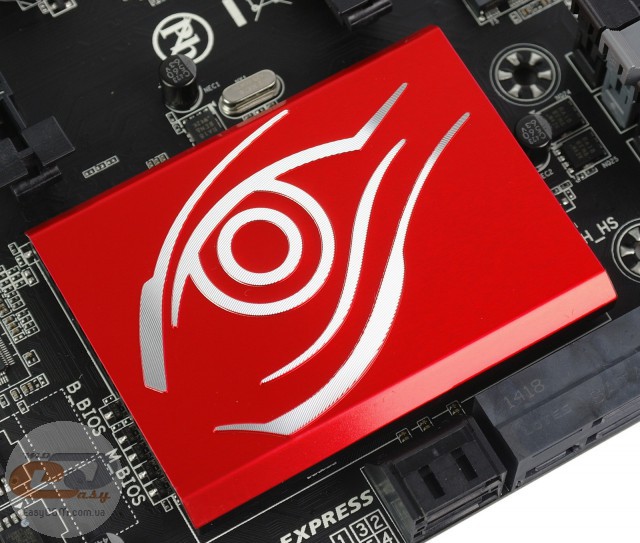

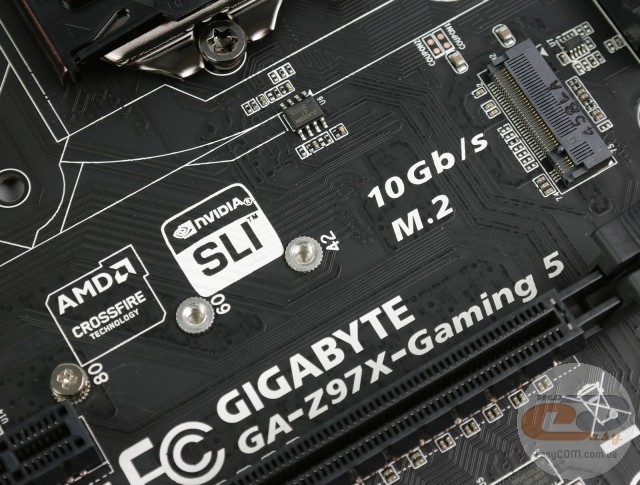

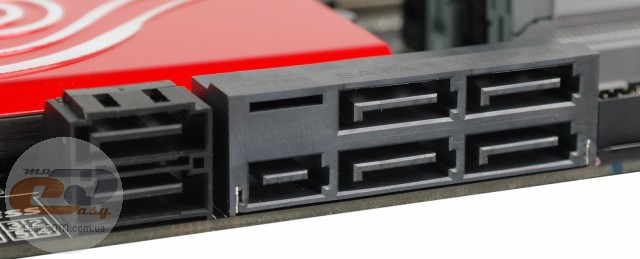

Можливості організації дискової підсистеми представлені роз’ємом M.2 (підтримуються SSD-накопичувачі форматів M.2 2242, M.2 2260 і M.2 2280), чотирма портами SATA 6 Гбіт/с, а також одним SATA Express, який сумісний із двома SATA 6 Гбіт/с. Присутня підтримка масивів SATA RAID 0, RAID 1, RAID 5 і RAID 10. Усі інтерфейси реалізовані силами чіпсету.

Окремо відзначимо, що присутні певні обмеження одночасного використання озвучених вище портів. Так, користувач може задіяти або SATA Express, або M.2 (NGFF), або два порти SATA 6 Гбіт/с (на схемі SATA3 4/5), що пов’язано з нестачею вільних чіпсетних ліній.

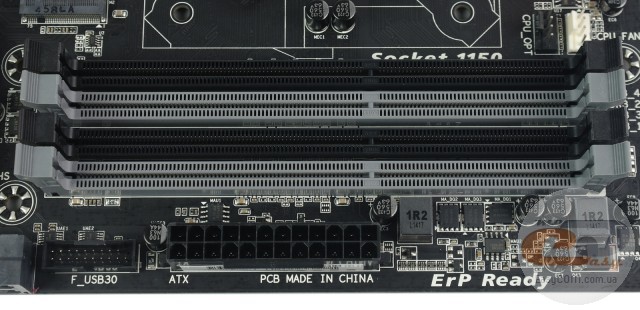

Системна плата оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR3, які можуть працювати у двоканальному режимі. Для його реалізації планки необхідно встановлювати або в перший і третій, або в другий і четвертий слоти. Підтримуються модулі, які працюють на частотах до 1600 МГц у номінальному режимі та до 3200 МГц при розгоні. Максимальний обсяг пам'яті може досягати 32 ГБ, чого буде достатньо практично для будь-яких поставлених завдань.

Колодка для підключення виносної панелі з портами USB 3.0 за традицією також розташована на правій стороні друкованої плати. Усього GIGABYTE GA-Z97X-Gaming 5 може похвалитися шістьма портами USB 3.0: двома внутрішніми та чотирма на інтерфейсній панелі. Усі вони функціонують завдяки набору системної логіки.

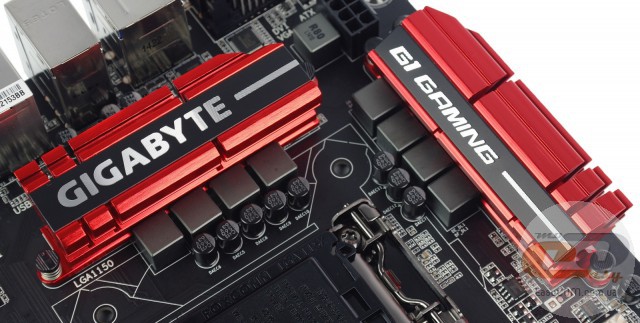

Система охолодження розглянутої плати складається із трьох алюмінієвих радіаторів: один здійснює відведення тепла від чіпсету Intel Z97, у той час як два інші накривають елементи підсистеми живлення процесора. У процесі тестування були зафіксовані наступні температурні показники:

• радіатор охолодження чіпсету – 36,7°C;
• верхній радіатор охолодження елементів підсистеми живлення процесора – 36,9°C.
• нижній радіатор охолодження елементів підсистеми живлення процесора – 34,8°C.

Отримані результати явно вказують на хорошу ефективність роботи встановленої системи охолодження, що свідчить про правильний добір матеріалів і конструкції самих радіаторів.

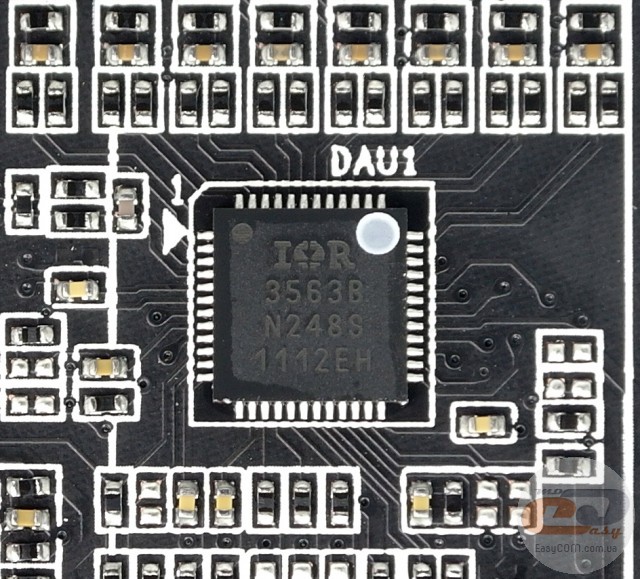

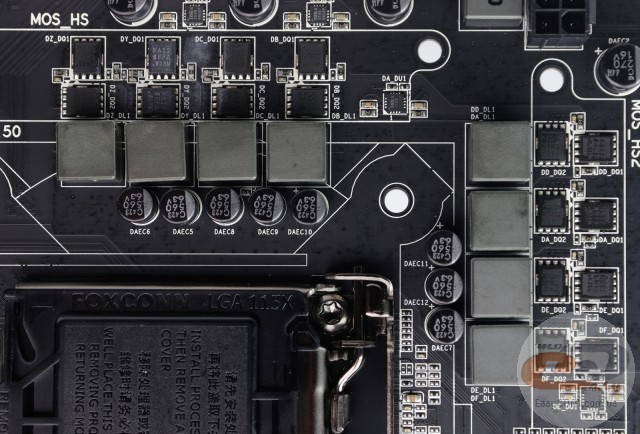

Живлення процесора здійснюється за посиленою 8-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач оснований на цифровому ШІМ-контролері IR3563B. Елементна база материнської плати набрана за допомогою високоякісних комплектуючих. До її складу ввійшли: японські твердотільні конденсатори серії Durable Black від компаній Nippon Chemi-Con і Nichicon, МОН-транзистори з низьким опором відкритого каналу й дроселі з феритовим осердям. Для подачі напруги живлення призначені основний 24-контактний і додатковий 8-контактний роз’єми.

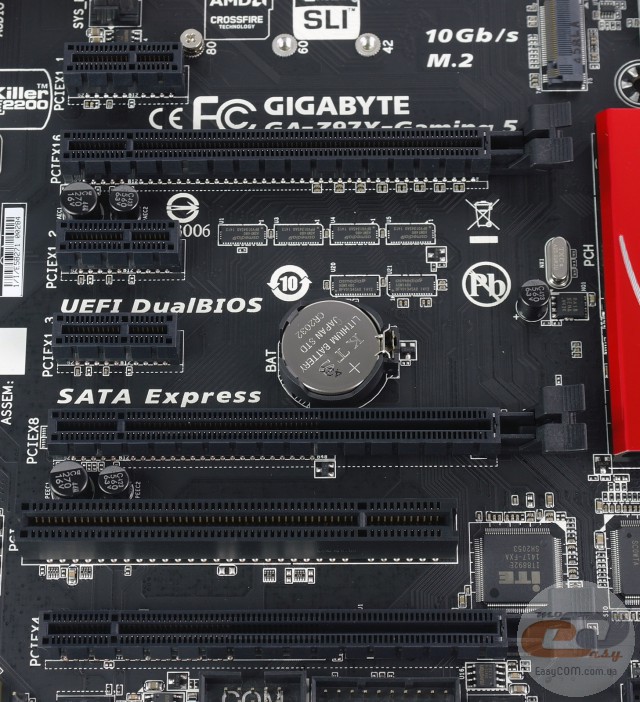

Для розширення функціональності рішення GIGABYTE GA-Z97X-Gaming 5 у розпорядженні в користувача присутні сім слотів:

1. PCI Express 2.0 x1;
2. PCI Express 3.0 x16 (у режимі х16 або х8);
3. PCI Express 2.0 x1;
4. PCI Express 2.0 x1;
5. PCI Express 3.0 x16 (у режимі х8);
6. PCI;
7. PCI Express 2.0 x16 (у режимі х4).

Як бачимо, новинка оснащена трьома слотами для організації графічної підсистеми, два з яких підключені до процесора й ділять між собою всі доступні 16 ліній стандарту PCI Express 3.0. Третій слот у свою чергу підключений до чіпсету, тому його пропускна здатність обмежена максимум чотирма лініями PCI Express 2.0. Враховуючи підтримку технологій AMD CrossFireX і NVIDIA SLI, можливе встановлення до трьох відеокарт із розподілом ліній за наступними схемами: х16 / х8+х8 / х8+х8+х4. Окремо нагадаємо, що останній варіант буде працездатним винятково з відеокартами на основі рішень від компанії AMD, оскільки моделі від NVIDIA не підтримують схеми із пропускною здатністю х4. Також відзначимо грамотне компонування слотів на друкованій платі, яке дозволить без проблем встановити пару відеокарт із трьохслотовою системою охолодження. При цьому у вас все ще буде один слот PCI Express 2.0 x1 у вільному доступі.

У зв'язку з нестачею вільних чіпсетних ліній, слот PCI Express 2.0 x16 (x4) ділить пропускну здатність із трьома роз’ємами PCI Express 2.0 x1. Тому у випадку встановлення в нього плати, яка вимагає для повноцінної роботи всі чотири лінії, слоти PCI Express 2.0 x1 будуть недоступні.

Якщо ж ви вирішили скористатися можливостями інтегрованого в CPU графічного ядра, то у вашому розпорядженні три відеовиходи: HDMI, DVI-D і D-Sub, перемикання між якими здійснюється силами мікросхем ASMedia ASM1442K і PTN3360DBS.

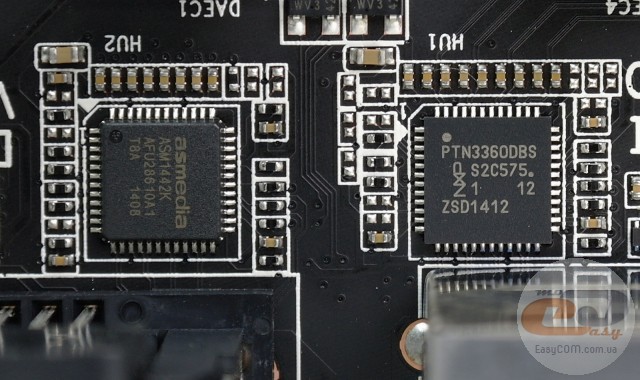

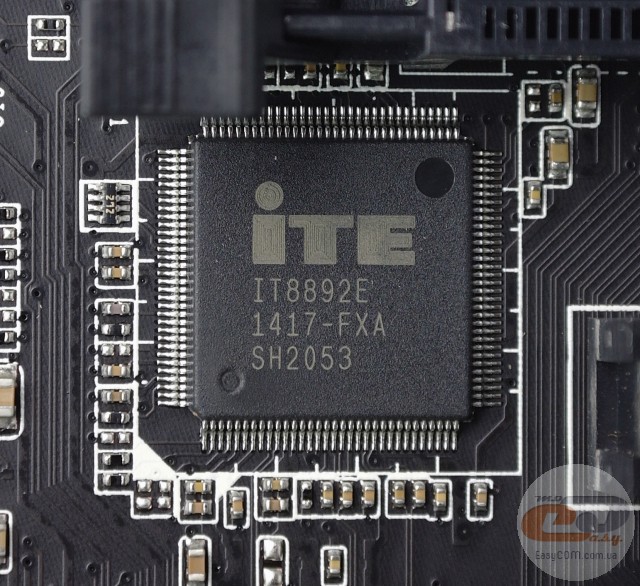

Оскільки набір системної логіки Intel Z97 не підтримує шину PCI, то функціонування відповідного роз’єму реалізоване за допомогою мосту PCIE-PCI, основаного на контролері ITE IT8892E.

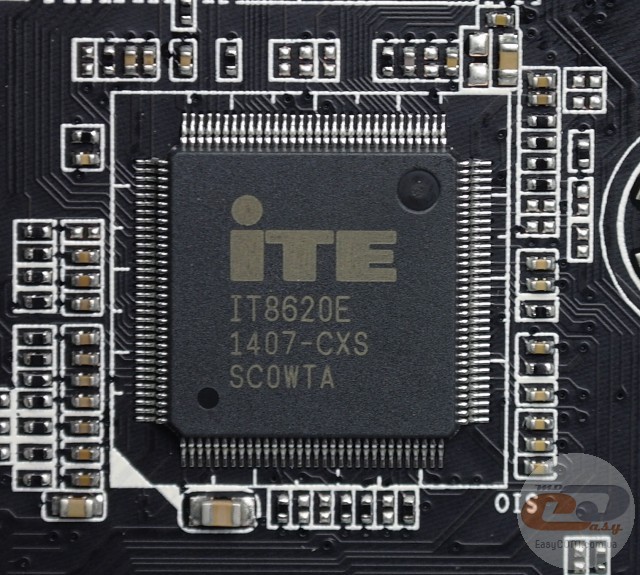

Можливості Multi I/O базуються на контролері ITE IT8620E, який керує роботою системних вентиляторів, портів COM і PS/2, а також забезпечує моніторинг.

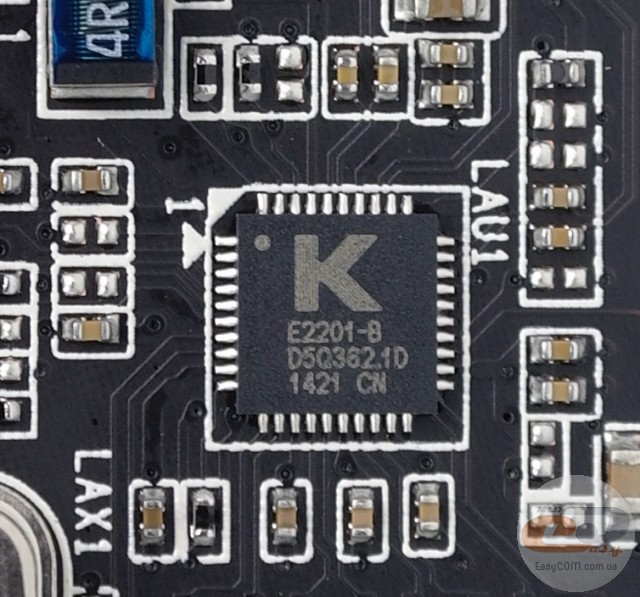

Для підтримки мережевих з'єднань служить гігабітний LAN-контролер Qualcomm Atheros Killer E2201, який має ряд апаратних і програмних переваг для підвищення швидкості обробки ігрового мережевого трафіку.

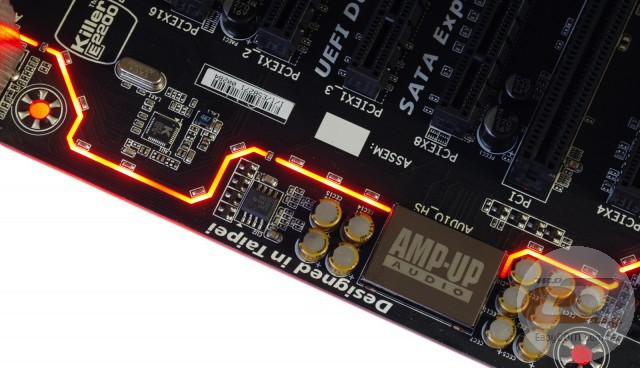

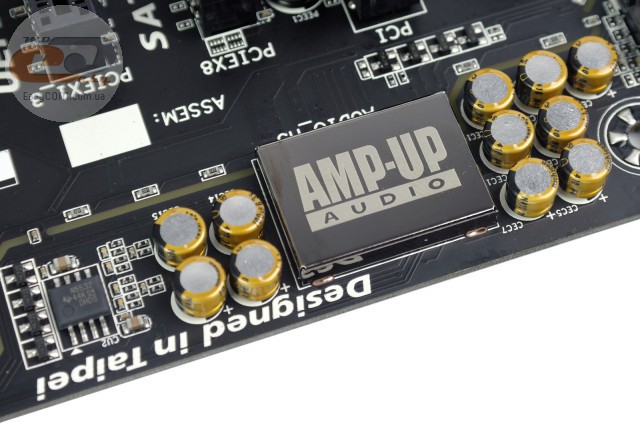

Звукова підсистема моделі GIGABYTE GA-Z97X-Gaming 5 являє собою досить цікаву конструкцію під назвою GIGABYTE AMP-UP Audio. Вона основана на 8-канальному кодеку Realtek ALC1150, який забезпечує відтворення звуку зі співвідношенням сигнал/шум (SNR) на рівні 115 дБ. Окремо виділимо спеціальні аудіоконденсатори Bi-Polarized від компанії Nichicon і встановлений підсилювач TI N5532 для підтримки навушників з імпедансом до 600 Ом.

Додатково нагадаємо, що не тільки весь звуковий тракт екранований від наведень інших компонентів материнської плати за допомогою захисної смужки з LED-підсвічуванням, але й лівий і правий аудіоканали реалізовані на різних шарах текстоліту для зменшення наведень.

Також заслуговує на увагу програмне забезпечення Sound Blaster X-Fi MB3 для доведення якості звуку до необхідного рівня й позолочені аудіороз’єми для підключення зовнішньої акустики, які сприяють більш якісній передачі сигналу.

На інтерфейсну панель тестованої моделі виведені наступні порти:

• 1 x HDMI;
• 1 x DVI-D;
• 1 x D-Sub;
• 1 x LAN (RJ45);
• 4 x USB 3.0;
• 4 х USB 2.0;
• 2 х PS/2 (миша та клавіатура);
• 1 х оптичний S/PDIF out;
• 5 x аудіопортів.

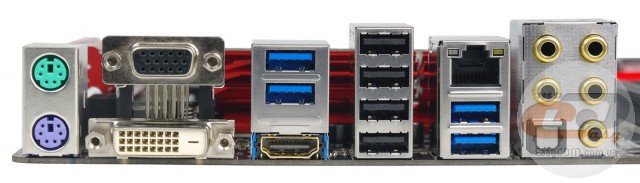

Інтерфейсна панель новинки пропонує досить широкі можливості для підключення периферії. Крім великої кількості портів USB, зручного підключення багатоканальної акустики, а також можливості використання пристроїв із інтерфейсом PS/2, відзначимо хороший набір відеовиходів, який включає до свого складу порт HDMI з позолоченим роз’ємом і підтримкою виведення зображення на дисплеї з роздільною здатністю 4096 х 2160 точок (4K Ultra HD), а також позолочені аудіовиходи.

Можливості організації охолодження усередині системного корпусу в GIGABYTE GA-Z97X-Gaming 5 дуже хороші. В наявності п'ять 4-контактних роз’ємів для підключення вентиляторів, два з яких служать для системи охолодження CPU, у той час як три інші призначені для системних вертушок.

UEFI BIOS

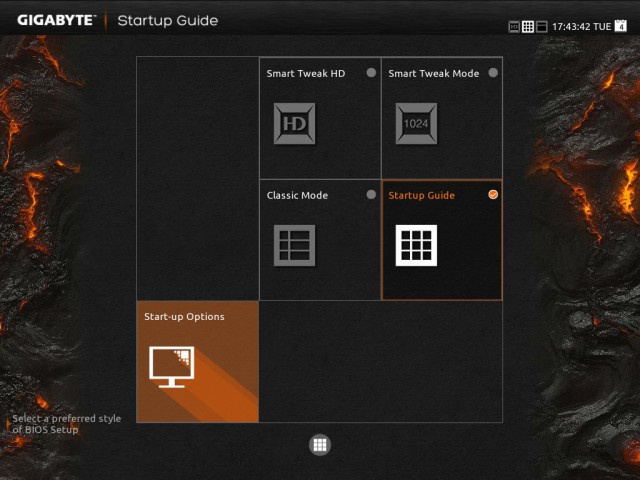

Тестована новинка оснащена сучасним прошиванням UEFI на основі мікрокоду AMI з можливістю роботи в чотирьох режимах: «Smart Tweak HD» (роздільна здатність 1280), «Smart Tweak» (роздільна здатність 1024, без постійного відображення з боків стану процесора, пам'яті та системних датчиків), «Classic» (класичний варіант BIOS) і «StartUp» (режим початкових налаштувань BIOS).

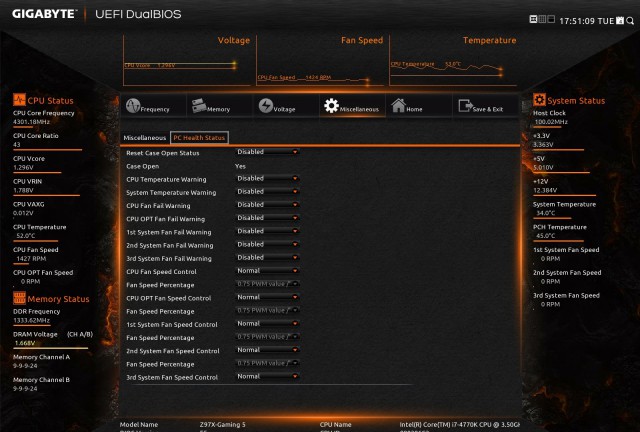

Як ви вже могли помітити, під час роботи в режимі «Smart Tweak HD» немає окремого розділу, відповідального за моніторинг напруг і температур на основних компонентах, оскільки усі необхідні дані відображаються безпосередньо на бічних панелях. Тут ви можете спостерігати за температурою процесора й частотою обертання встановлених вентиляторів, стежити за напругою на модулях оперативної пам'яті, процесорі й на лініях живлення +12В, +5В і +3,3В, а також за рядом інших важливих параметрів. Додатково відзначимо, що не всі пункти, присутні в режимі «Classic», доступні в «Smart Tweak HD».

Усі налаштування, пов'язані із ключовими елементами системи, зручно згруповані у відповідних вкладках.

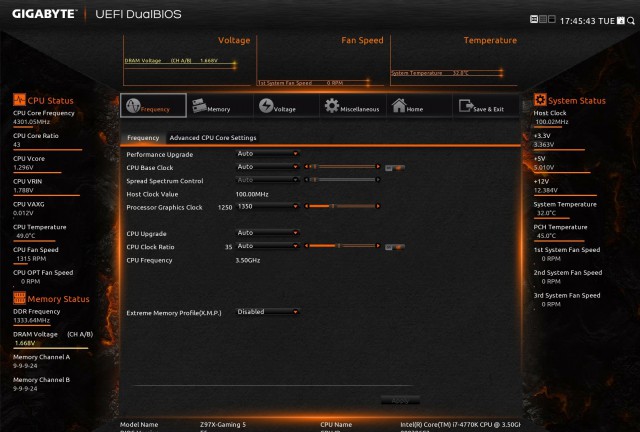

У вкладці «Frequency» з'являється можливість вибору одного із шести типів автоматичної оптимізації параметрів системи.

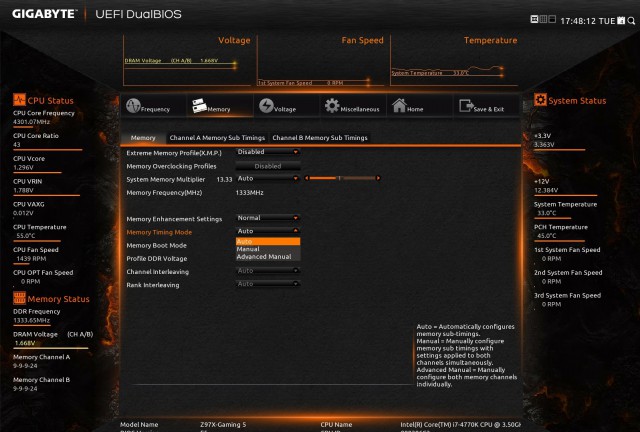

Множник частоти пам'яті дозволяє встановлювати швидкість підключених модулів у межах від 800 до 2933 МГц. Частоти пам'яті понад 2933 МГц можливо запустити тільки за допомогою відповідного профілю пам'яті.

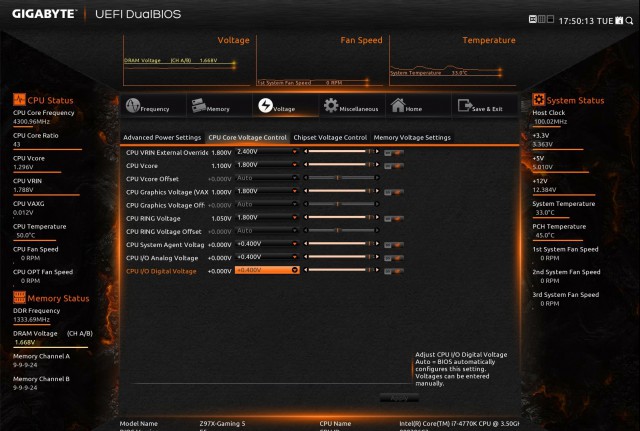

При необхідності в підрозділі «Voltage» можна одержати доступ до регулювань напруги на всіх ключових компонентах системи.

Налаштування, необхідні для оптимізації системи, зведені в таблицю:

Можливості розгону

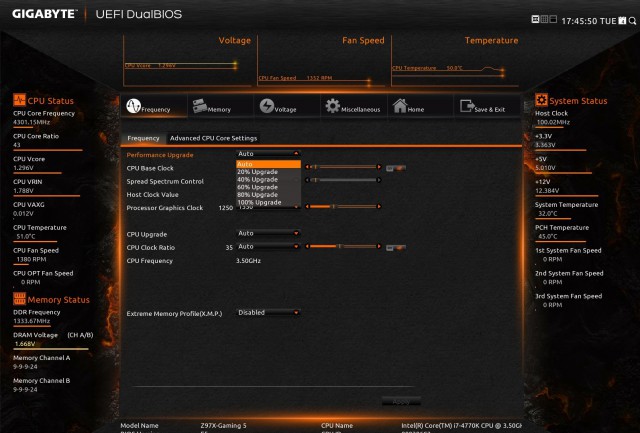

За традицією можливості автоматичного розгону материнських плат компанії GIGABYTE в BIOS представлені в якості попередньо встановлених профілів «Performance Upgrade», при активації яких разом із частотою процесора збільшується й швидкість роботи оперативної пам'яті. Скориставшись ними, ми одержали наступні результати.

«20% upgrade»

«40% upgrade»

«60% upgrade»

«80% upgrade»

«100% upgrade»

У підсумку вони дозволили підвищити максимальну частоту процесора Intel Core i7-4770K до рівня 4698 МГц при напрузі 1,419 В. Швидкість роботи модулів оперативної пам'яті також зросла: з DDR3-1600 МГц до DDR3-2133 МГц.

У комплекті з материнською платою постачається фірмове ПЗ EasyTune, яке крім інших своїх можливостей дозволяє оперувати кількома режимами роботи системи залежно від поточних завдань користувача.

«AutoTuning»

«Lite»

«Medium»

«Extreme»

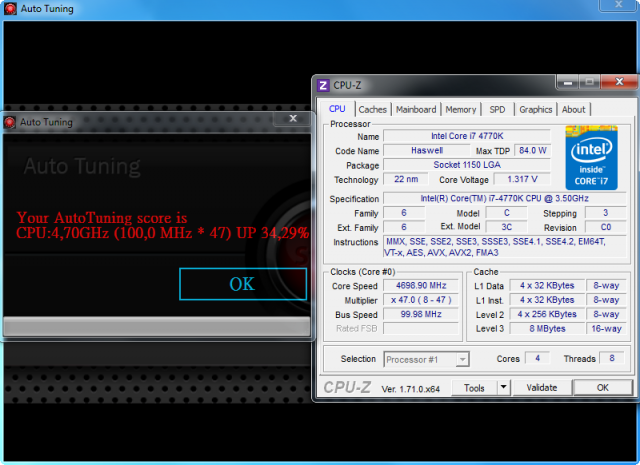

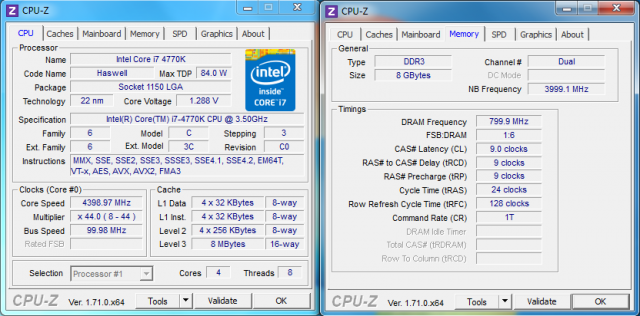

Дані режими пропонують схожі до профілів у BIOS (CPU Upgrade) можливості. Максимальний результат, отриманий нами після активації режиму «AutoTuning», склав 4700 МГц при напрузі 1,317 В.

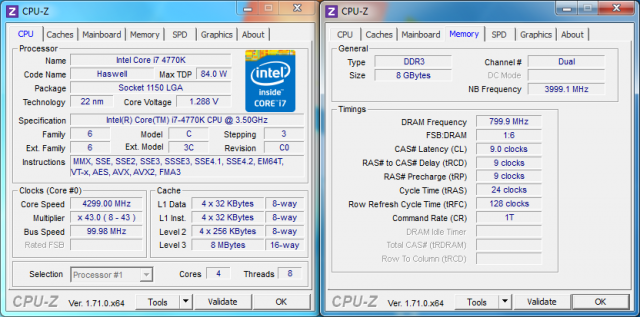

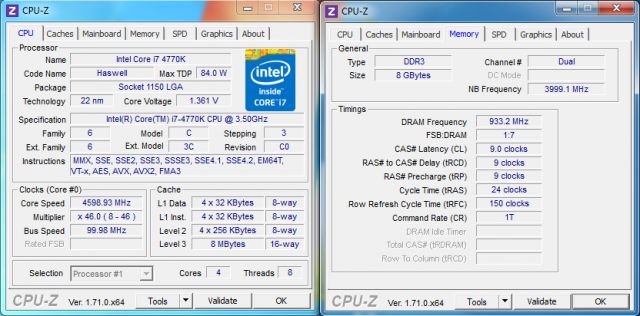

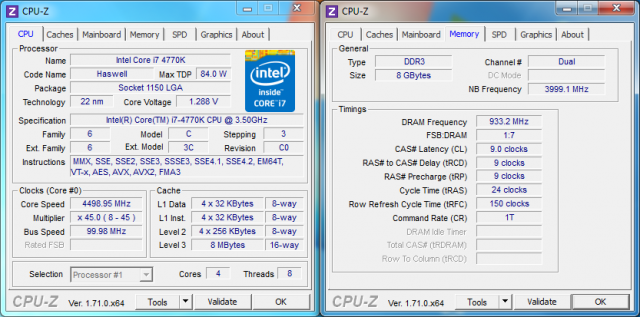

За підсумками ручного розгону, шляхом збільшення множника до х46 і напруги до 1,210 В, стабільна робоча частота тестового процесора склала 4600 МГц.

Збільшення частоти системної шини також пройшло без особливих труднощів. Цей параметр вдалося зафіксувати на позначці 184,99 МГц.

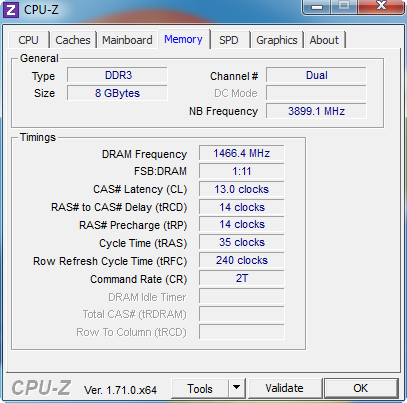

Тестові модулі оперативної пам'яті з номінальною робочою частотою DDR3-2400 МГц були успішно розігнані до швидкості DDR3-2933 МГц.

Тестування

Для перевірки можливостей материнської плати GIGABYTE GA-Z97X-Gaming 5 використовувалося наступне обладнання:

Результати тестів

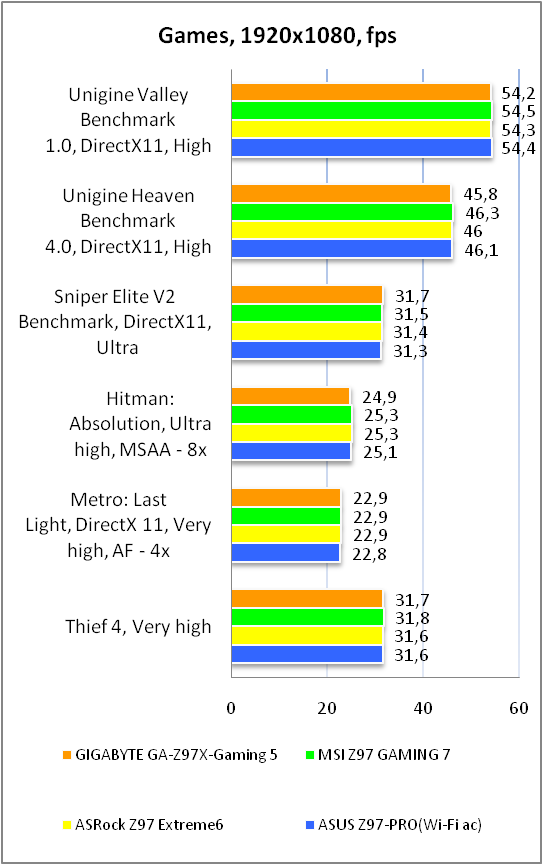

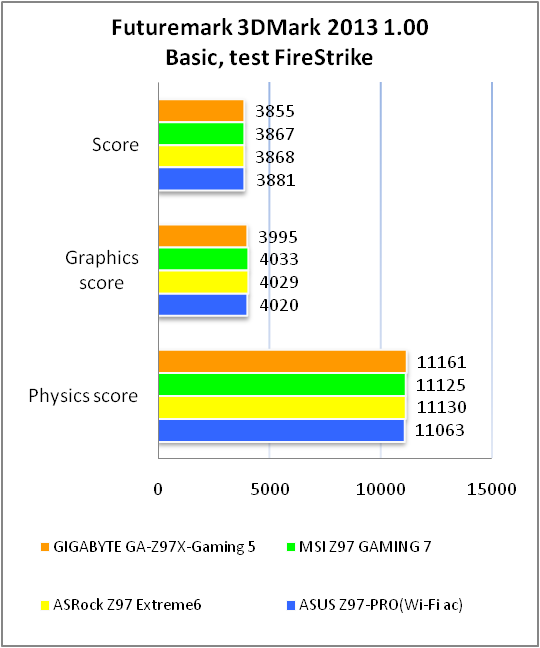

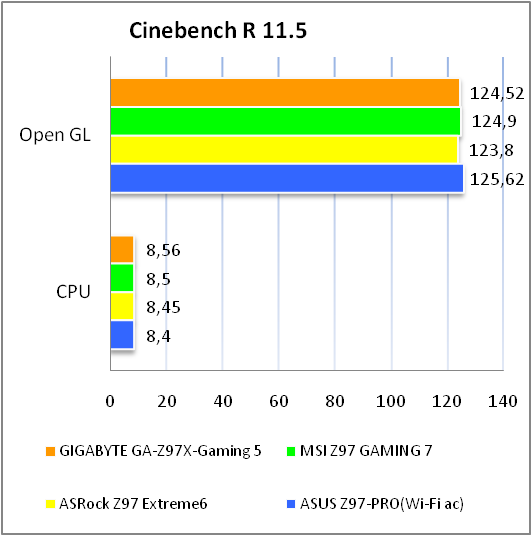

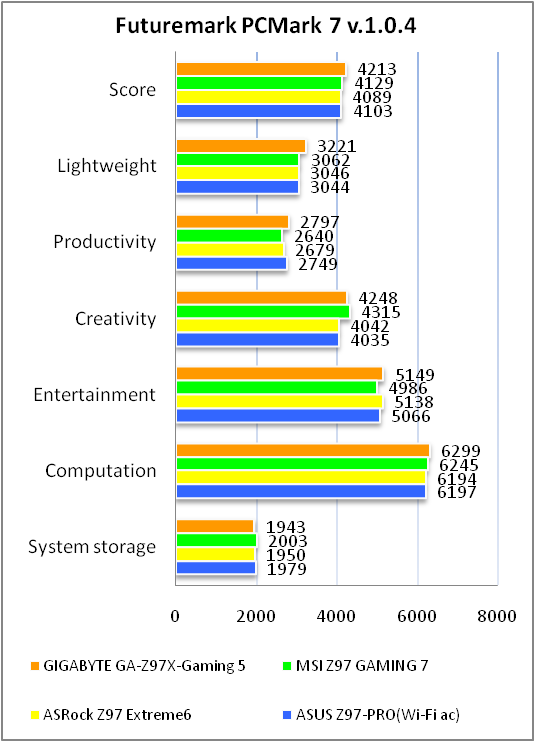

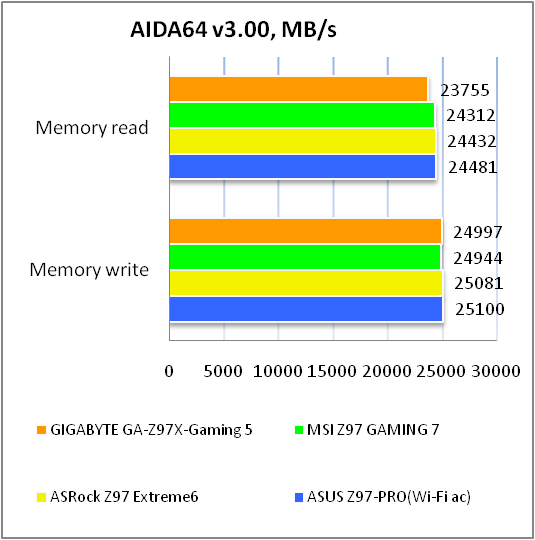

У процесі тестування GIGABYTE GA-Z97X-Gaming 5 показала продуктивність на рівні з конкурентами, що говорить нам про якісне виконання плати, добір надійної й ефективної елементної бази, а також про хорошу оптимізацію налаштувань BIOS.

Тестування звукового тракту на основі кодека Realtek ALC1150

Звіт про тестування в RightMark Audio Analyzer

Режим роботи 16-bit, 44,1 kHz

Режим роботи 24-bit, 192 kHz

Враховуючи ступінь уваги компанії GIGABYTE до звукової підсистеми, виконаної на основі кодека Realtek ALC1150 з дизайном GIGABYTE AMP-UP Audio, не дивно, що вона справила дуже хороше враження, одержавши високі оцінки в бенчмарку RightMark Audio Analyzer.

Висновки

Підводячи підсумки тестування материнської плати GIGABYTE GA-Z97X-Gaming 5, варто відзначити, що наші очікування цілком виправдалися: дана модель виявляє собою відмінний зразок грамотного підходу виробника до позиціонування своєї продукції. Володіючи цілком розумною вартістю, новинка пропонує досить велику кількість переваг: багаті можливості для організації дискової підсистеми, відмінну якість звуку, вдале компонування інтерфейсної панелі, стильний дизайн у фірмовому стилі серії GIGABYTE G1.GAMING, якісну елементну базу, а також наявність мережевого контролера Qualcomm Atheros Killer E2201 з можливістю пріоритизації ігрового та мультимедійного мережевого трафіку.

Також не варто забувати й про значний список фірмових технологій і поліпшень, з повним переліком яких ви можете ознайомитися на початку огляду. Заслуговують на увагу й широкі можливості автоматичного та ручного розгону процесора й оперативної пам'яті, які підійдуть як новачкам, так і досвідченим оверклокерам.

Що ж стосується особливостей, то варто нагадати про неможливість одночасного використання двох портів SATA, одного SATA Express і одного M.2 (NGFF). Також відзначимо відсутність кріпильних отворів по краях правої сторони друкованої плати, що потребуватиме від вас більш обережного поводження з новинкою в процесі складання системи.

У підсумку GIGABYTE GA-Z97X-Gaming 5 є дуже вдалим і відмінно збалансованим рішенням для складання ігрової системи з однією або двома відеокартами.

Переваги:

• фірмова концепція Ultra Durable, яка включає до свого складу якісну елементну базу й підвищений рівень захисту внутрішніх компонентів;
• посилена підсистема живлення;
• підтримка оверклокерських модулів оперативної пам'яті;
• підтримка великої кількості портів USB 3.0 і SATA 6 Гбіт/с;
• наявність роз’ємів SATA Express і M.2 (NGFF);
• хороше компонування інтерфейсної панелі;
• наявність двох мікросхем із прошиваннями BIOS;
• підтримка технологій AMD CrossFireX і NVIDIA SLI;
• якісна аудіопідсистема;
• зручний і багатофункціональний BIOS;
• використання мережевого контролера Qualcomm Atheros Killer E2201;
• підтримка ряду фірмових технологій і утиліт.

Особливості:

• відсутність кріпильних отворів по краях правої сторони друкованої плати;
• обмеження одночасного використання двох портів SATA, одного SATA Express і одного M.2 (NGFF).

Автор: Костянтин Шорохов
Переклад: Олесь Пахолок

Висловлюємо подяку компанії MTI, офіційному дистриб’ютору продукції GIGABYTE, за надану для тестування материнську плату.

Висловлюємо подяку компаніям AMD, Intel, SeaSonic і TwinMOS Technologies за надане для тестового стенду обладнання.
