Огляд і тестування материнської плати GIGABYTE GA-Z97X-Gaming 3

Материнська плата GIGABYTE GA-Z97X-Gaming 3 на теперішній момент є однією з молодших моделей у новій лінійці GIGABYTE G1.GAMING, в яку входять рішення, орієнтовані в першу чергу на геймерів. Ключовими особливостями цієї серії є використання передового мережевого контролера Qualcomm Atheros Killer E2201, якісної звукової підсистеми на основі флагманського кодека від компанії Realtek, а також поліпшеної елементної бази та розширених можливостей для організації дискової підсистеми. Не стала виключенням і розглянута модель, яка зберегла в собі всі перераховані вище переваги. Давайте ж більш докладно оглянемо на її специфікацію й з'ясуємо, які ще можливості вона пропонує.

Специфікація материнської плати GIGABYTE GA-Z97X-Gaming 3:

Упаковка та комплектація

Материнська плата GIGABYTE GA-Z97X-Gaming 3 постачається в картонній коробці стандартних розмірів з використанням якісної поліграфії в чорно-червоних тонах. Більша частина лицьової сторони відведена під логотип серії GIGABYTE G1.GAMING. Також присутнє найменування компанії-виробника, моделі пристрою й невеликий логотип фірмової концепції Ultra Durable.

На звороті коробки користувач може ознайомитися із зовнішністю новинки, конфігурацією її інтерфейсної панелі, а також з короткими технічними характеристиками та ключовими особливостями:

• 2-Way SLI / 3-Way CrossFireX Support – підтримується встановлення трьох графічних прискорювачів на основі GPU компанії AMD (з розподілом ліній за наступними схемами: х16 / х8+х8 / x8+x8+x4) або двох відеокарт із GPU від NVIDIA, оскільки моделі даної компанії не підтримують схеми з пропускною здатністю х4.
• SATA Express & M.2 – реалізовані силами чіпсету інтерфейси SATA Express і M.2 підтримують швидкість передачі даних до 10 Гбіт/с.
• Realtek ALC1150 115dB SNR HD Audio – встановлений на материнській платі аудіокодек Realtek ALC1150, в обв'язці якого використовується спеціальний підсилювач із підтримкою студійних навушників з імпедансом до 600 Ом, пропонує восьмиканальний звук і забезпечує відтворення аудіо з відношенням сигнал/шум на рівні 115 дБ.
• Audio Noise Guard with Trace Path Lightning – область текстоліту, на якій розпаяна звукова підсистема, екранована за допомогою спеціальної металевої смуги з LED-підсвічуванням червоного кольору.
• Qualcomm Atheros Killer E2201 – мережевий контролер має можливість автоматично виділяти ігровий трафік і підвищувати його пріоритет щодо низкорівневого системного трафіку, забезпечуючи низькі затримки для передачі ігрових даних.
• All New Heat Sink Design - конструкція та дизайн радіаторів системи охолодження були поліпшені для забезпечення ефектного зовнішнього вигляду й ефективної роботи.
• Gold Plated CPU Socket – контакти процесорного роз’єму покриті 15-мкм шаром золота.

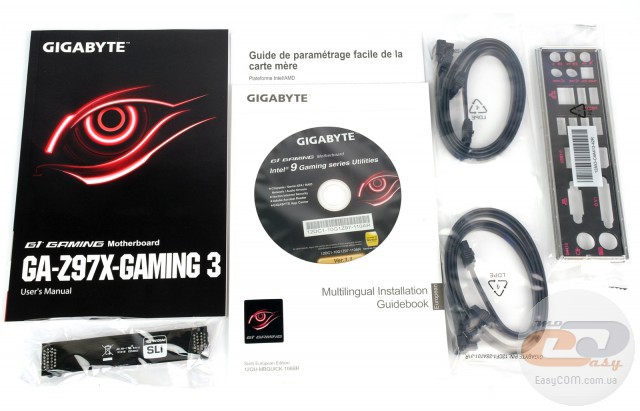

У коробці з тестованою моделлю, крім диска з ПЗ та заглушки інтерфейсної панелі, ми виявили чотири кабелі SATA і приємний бонус у вигляді містка 2-Way NVIDIA SLI.

Дизайн і особливості плати

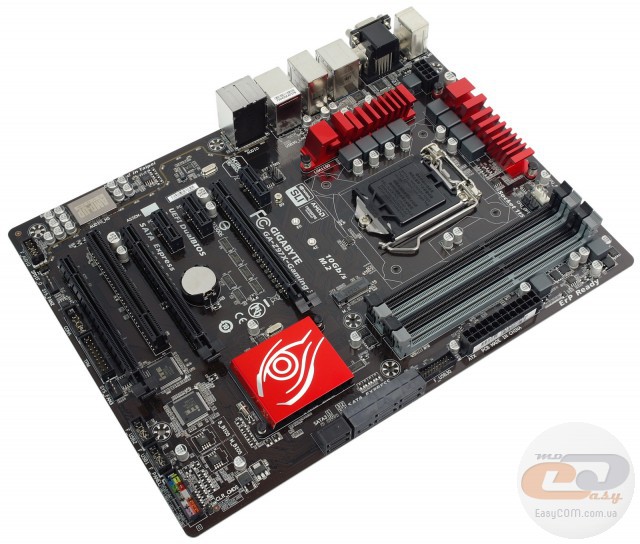

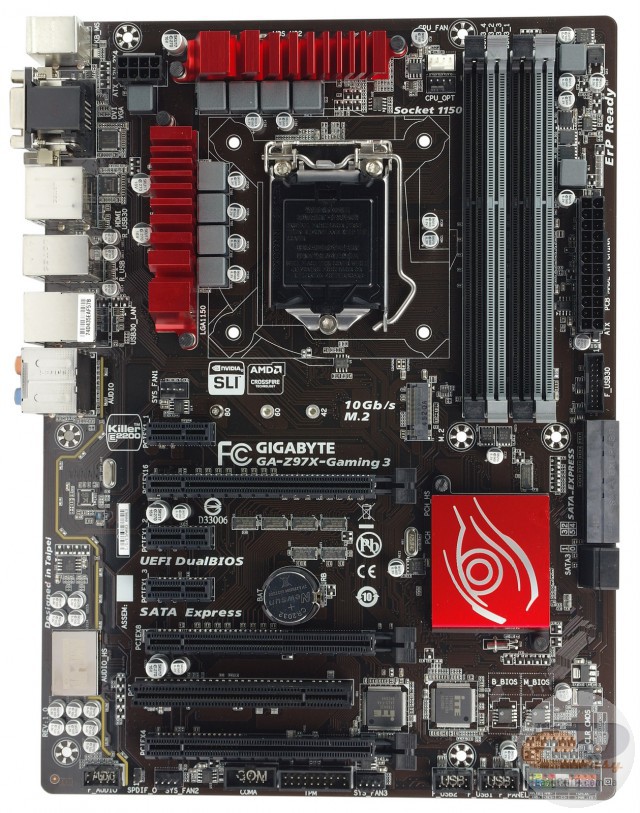

Модель GIGABYTE GA-Z97X-Gaming 3 виконана на друкованій платі темно-коричневого кольору у форматі ATX (305 х 225 мм). Її дизайн можна оцінити як хороший. Хіба що із червоними радіаторами, на наш погляд, набагато краще поєднувався б чорний текстоліт, а не коричневий.

Говорячи про компонування набортних елементів, відзначимо, що у зв'язку з дещо нестандартною шириною, по краях правої сторони друкованої плати відсутні кріпильні отвори, тому слід бути обережним при підключенні пристроїв у даних областях. В іншому ж усе виконано на вищому рівні: порти й роз’єми винесені ближче до країв текстоліту, а інтерфейси SATA розташовані паралельно поверхні.

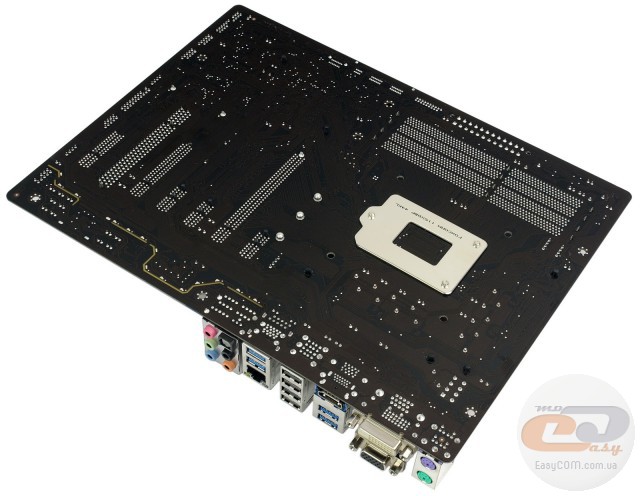

Зворотна сторона друкованої плати примітна наявністю стандартної опорної пластини процесорного роз’єму, а також пластиковими кліпсами кріплення трьох радіаторів системи охолодження.

У нижній частині розташовані наступні роз’єми: колодка підключення аудіороз’ємів передньої панелі, S/PDIF Out, порти COM і TPM, пара роз’ємів для системних вентиляторів, колодка підключення фронтальної панелі (з колірним виділенням для спрощення процесу підключення відповідних проводів) і джампер для скидання CMOS. Додатково відзначимо дві колодки для активації портів USB 2.0. Усього на платі силами чіпсету Intel Z97 реалізована підтримка восьми портів USB 2.0: чотирьох внутрішніх та чотирьох на інтерфейсній панелі.

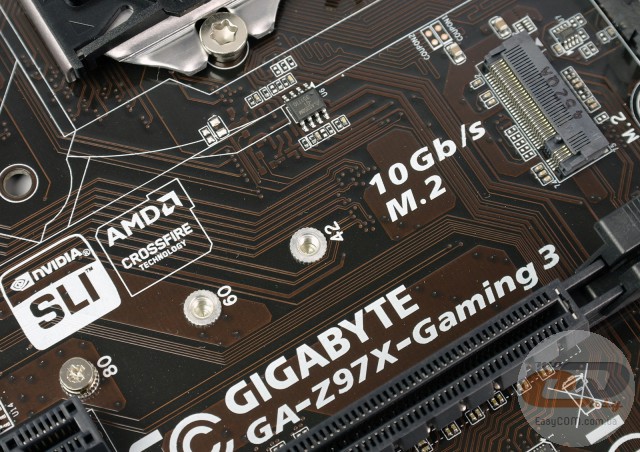

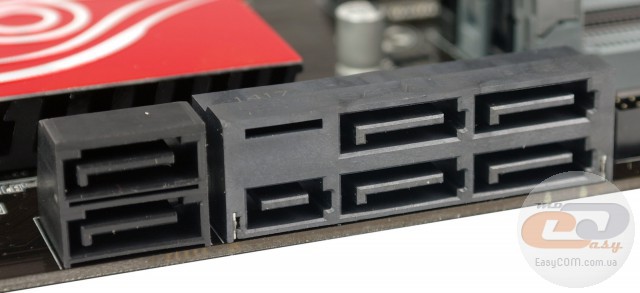

Можливості організації дискової підсистеми представлені роз’ємом M.2 (підтримуються SSD-накопичувачі форматів M.2 2242, 2260 і 2280), чотирма портами SATA 6 Гбіт/с, а також одним SATA Express, який сумісний із двома інтерфейсами SATA 6 Гбіт/с. Присутня підтримка масивів RAID 0, RAID 1, RAID 5 і RAID 10. Робота всіх інтерфейсів можлива завдяки чіпсету Intel Z97.

Окремо відзначимо, що присутні певні обмеження одночасного використання озвучених вище портів. Так, користувач може задіяти або SATA Express, або M.2 (NGFF), або два порти SATA 6 Гбіт/с (на схемі SATA3 4/5), що пов’язано з нестачею вільних чіпсетних ліній.

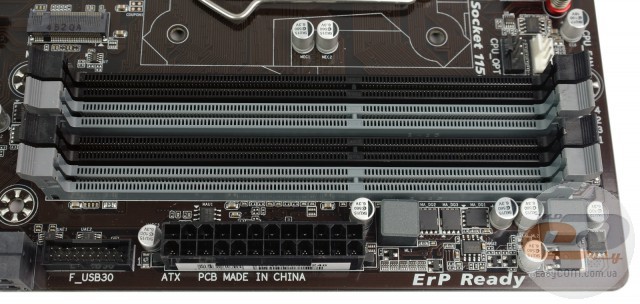

Системна плата оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR3, які можуть працювати у двоканальному режимі. Для його реалізації планки необхідно встановлювати або в перший і третій, або в другий і четвертий слоти. Підтримуються модулі, які працюють на частотах до 1600 МГц у номінальному режимі та до 3100 МГц у розгоні. Максимальний обсяг пам'яті може досягати 32 ГБ, чого буде достатньо практично для будь-яких поставлених завдань.

Колодка для підключення виносної панелі з портами USB 3.0 за традицією також розташована на правій стороні друкованої плати. Усього GIGABYTE GA-Z97X-Gaming 3 може похвалитися шістьма портами USB 3.0: двома внутрішніми та чотирма на інтерфейсній панелі. Усі вони функціонують завдяки набору системної логіки.

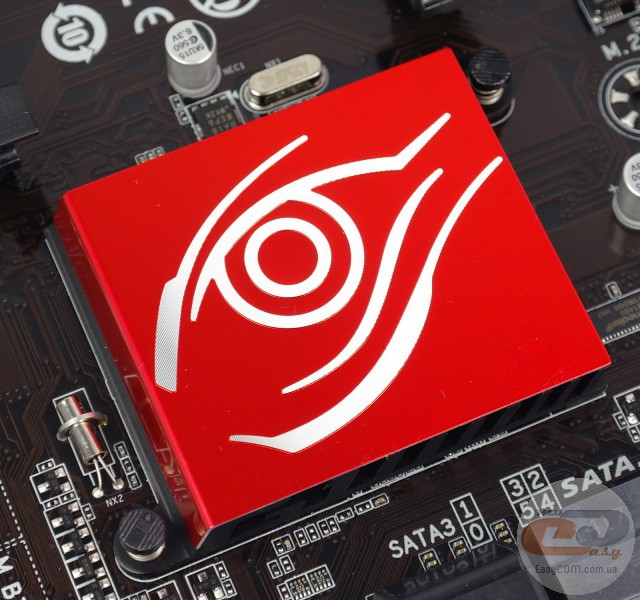

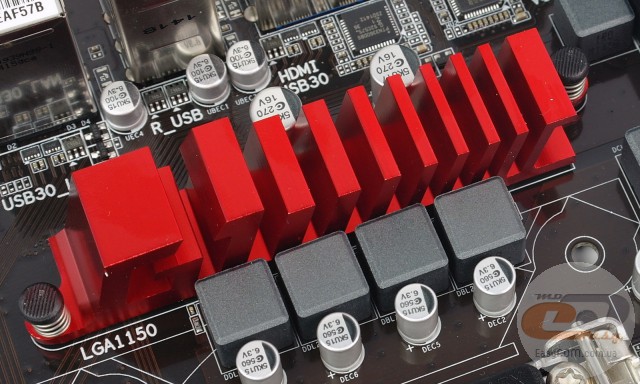

Система охолодження розглянутої плати складається з трьох алюмінієвих радіаторів: один здійснює відведення тепла від чіпсету Intel Z97, у той час як два інші накривають елементи підсистеми живлення процесора. У процесі тестування були зафіксовані наступні температурні показники:

• радіатор охолодження чіпсету – 41,9°C;
• радіатори охолодження елементів підсистеми живлення процесора – 37,3°C.

Отримані результати явно вказують на хорошу ефективність роботи встановленої системи охолодження, що свідчить про правильний добір матеріалів і конструкції самих радіаторів.

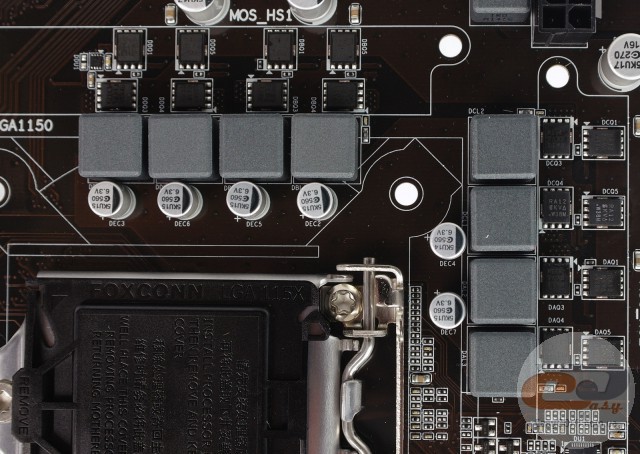

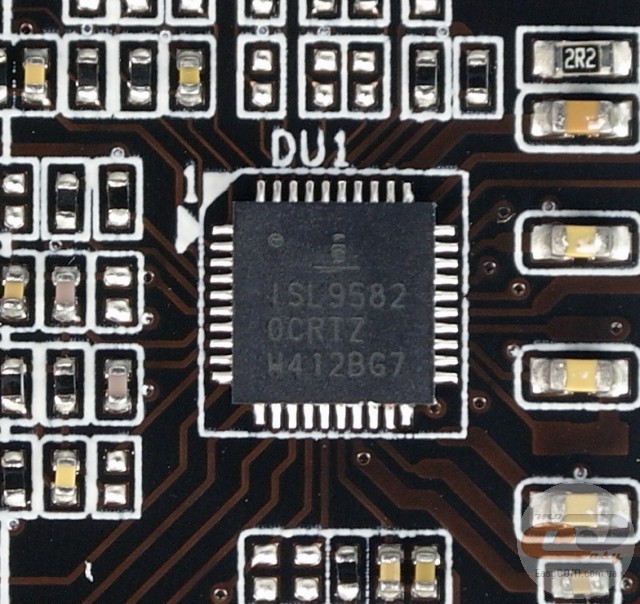

Живлення процесора здійснюється за посиленою 8-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач оснований на цифровому ШІМ-контролері ISL9582. Елементна база материнської плати набрана за допомогою високоякісних комплектуючих. До її складу ввійшли: твердотільні конденсатори, МОН-транзистори зі зниженим опором відкритого каналу та дроселі з феритовим осердям. Для подачі напруги живлення призначені основний 24-контактний і додатковий 8-контактний роз’єми.

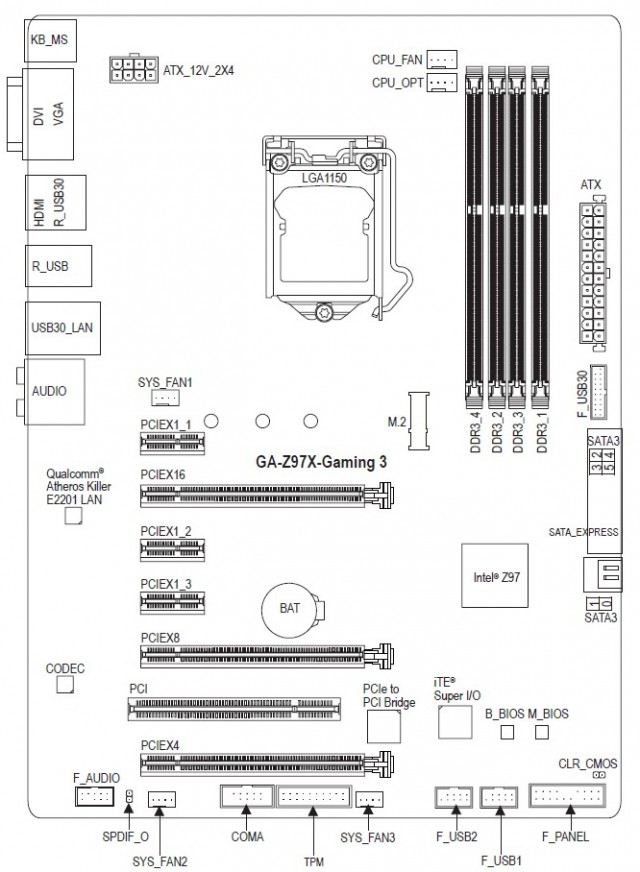

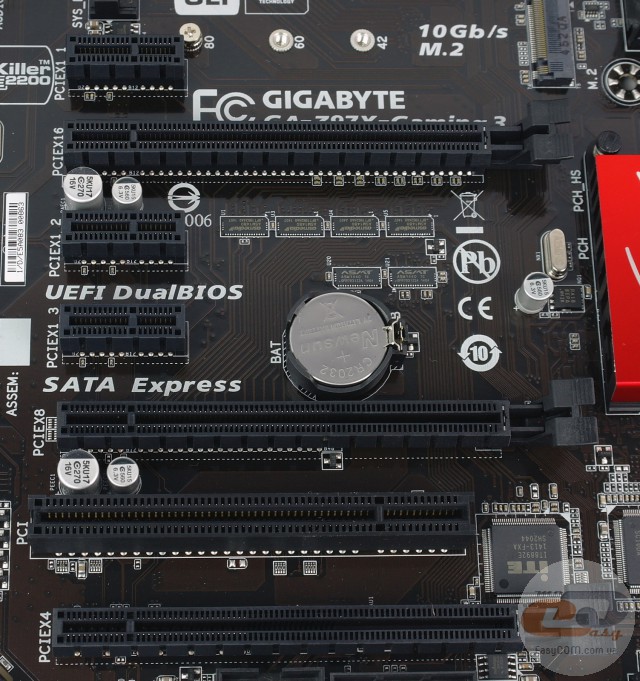

Для розширення функціональності рішення GIGABYTE GA-Z97X-Gaming 3 у розпорядженні в користувача присутні сім слотів:

1. PCI Express 2.0 x1;
2. PCI Express 3.0 x16 (у режимі х16 або х8);
3. PCI Express 2.0 x1;
4. PCI Express 2.0 x1;
5. PCI Express 3.0 x16 (у режимі х8);
6. PCI;
7. PCI Express 2.0 x16 (у режимі х4).

Як бачимо, новинка оснащена трьома слотами для організації графічної підсистеми, два з яких підключені до процесора та ділять між собою 16 доступних ліній стандарту PCI Express 3.0. Третій слот у свою чергу підключений до чіпсету, тому його пропускна здатність обмежена чотирма лініями PCI Express 2.0. Враховуючи підтримку технологій AMD CrossFireX і NVIDIA SLI, можливе встановлення до трьох відеокарт із розподілом ліній за наступними схемами: х16 / х8+х8 / х8+х8+х4. Окремо нагадаємо, що останній варіант буде працездатним винятково з відеокартами на основі рішень від AMD, оскільки моделі від NVIDIA не підтримують схеми з пропускною здатністю х4. Також відзначимо грамотне компонування слотів на друкованій платі, яке дозволить без проблем встановити пару відеокарт із трьохслотовою системою охолодження. При цьому в вас усе ще буде один слот PCI Express 2.0 x1 у вільному доступі.

В зв'язку з нестачею вільних чіпсетних ліній, слот PCI Express 2.0 x16 (x4) ділить пропускну здатність із трьома роз’ємами PCI Express 2.0 x1. Тому у випадку встановлення в нього плати, що вимагає для повноцінної роботи всі чотири лінії, слоти PCI Express 2.0 x1 будуть недоступні.

Якщо ж ви вирішили скористатися можливостями інтегрованого в CPU графічного ядра, то у вашому розпорядженні три відеовиходи: HDMI, DVI-D і D-Sub, перемикання між якими здійснюється силами мікросхем ASMedia ASM1442K і PTN3360DBS.

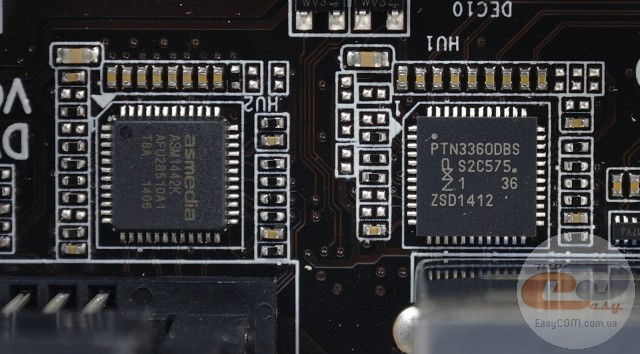

Оскільки набір системної логіки Intel Z97 не підтримує шину PCI, то функціонування двох відповідних роз’ємів реалізоване за допомогою мосту PCIE-PCI, основаного на контролері ITE IT8892E.

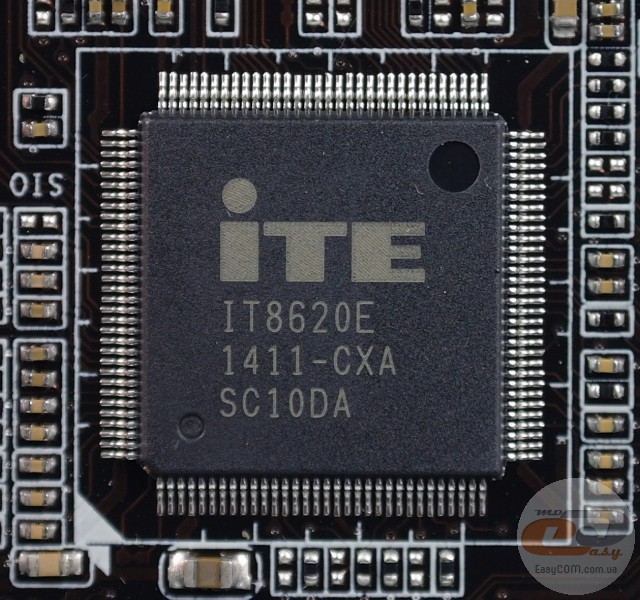

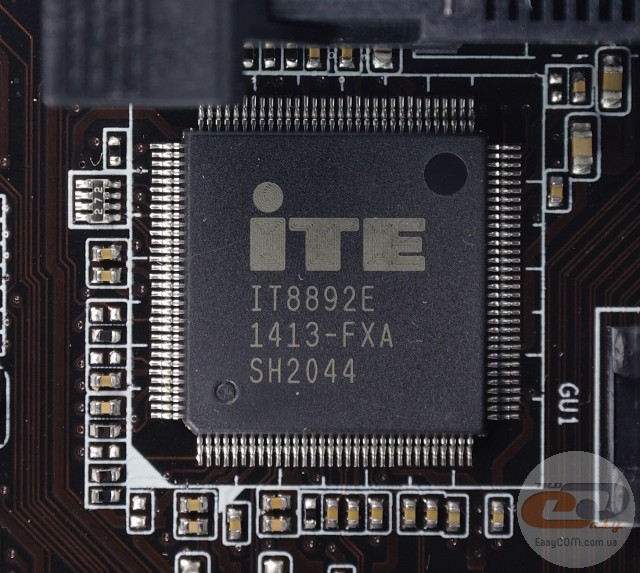

Можливості Multi I/O основані на контролері ITE IT8620E, який керує роботою системних вентиляторів, портів COM і PS/2, а також забезпечує моніторинг.

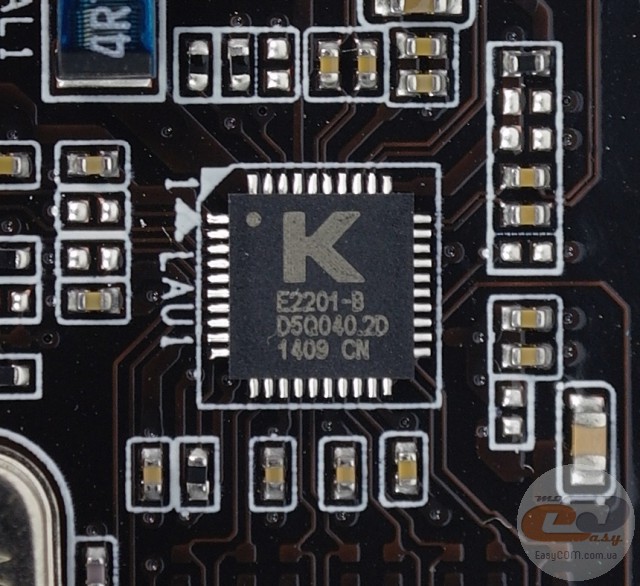

Для підтримки мережевих з'єднань служить гігабітний LAN-контролер Qualcomm Atheros Killer E2201, який має ряд апаратних і програмних переваг для підвищення швидкості обробки ігрового мережевого трафіку.

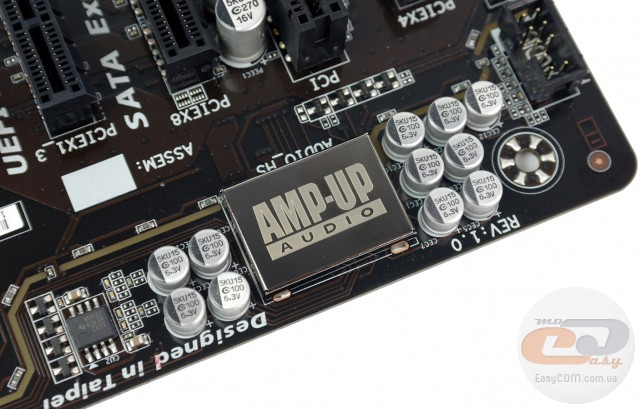

Звукова підсистема GIGABYTE GA-Z97X-Gaming 3 являє собою досить цікаву конструкцію з дизайном GIGABYTE AMP-UP Audio. Вона основана на 8-канальному кодеку Realtek ALC1150, який працює в парі з окремим підсилювачем TI N5532 для підтримки функціонування навушників з імпедансом до 600 Ом. Додатково нагадаємо, що весь звуковий тракт екранований від наведень інших компонентів материнської плати за допомогою захисної смужки з LED-підсвічуванням, а лівий і правий аудіоканали реалізовані на різних шарах текстоліту для мінімізації взаємопроникнення сигналів. Також заслуговує на увагу програмне забезпечення Sound Blaster X-Fi MB3, яке використовується для доведення якості звуку до необхідного рівня, і позолочені аудіороз’єми для підключення зовнішньої акустики, що сприяють більш якісній передачі сигналу.

На інтерфейсну панель тестованої моделі виведені наступні порти:

• 1 x HDMI;
• 1 x DVI-D;
• 1 x D-Sub;
• 1 x LAN (RJ45);
• 4 x USB 3.0;
• 4 х USB 2.0;
• 2 х PS/2 (миша та клавіатура);
• 1 х оптичний S/PDIF out;
• 5 x аудіопортів.

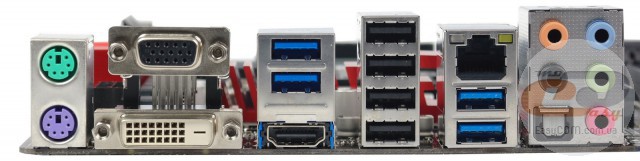

Інтерфейсна панель новинки пропонує досить широкі можливості для підключення периферії. Крім великої кількості портів USB, зручного підключення багатоканальної акустики, а також можливості використання пристроїв із інтерфейсом PS/2, відзначимо хороший набір відеовиходів, який включає до свого складу порт HDMI з позолоченим роз’ємом і підтримкою виведення зображення на дисплеї з роздільною здатністю 3840 х 2160 точок (4K Ultra HD).

Можливості організації охолодження усередині системного корпусу в GIGABYTE GA-Z97X-Gaming 3 дуже хороші. У наявності п'ять 4-контактних роз’ємів для підключення вентиляторів, два з яких служать для системи охолодження CPU, у той час як три інші призначені для системних вертушок.

UEFI BIOS

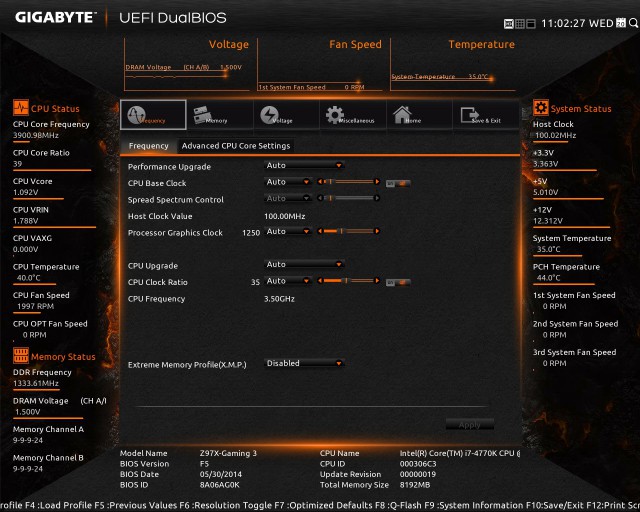

Тестована новинка оснащена сучасним прошиванням UEFI на основі мікрокоду AMI з можливістю роботи в чотирьох режимах: «Smart Tweak HD» (роздільна здатність 1280), «Smart Tweak» (роздільна здатність 1024, без постійного відображення з боків стану процесора, пам'яті та системних датчиків), «Classic» (класичний варіант BIOS) і «StartUp» (режим початкових налаштувань BIOS).

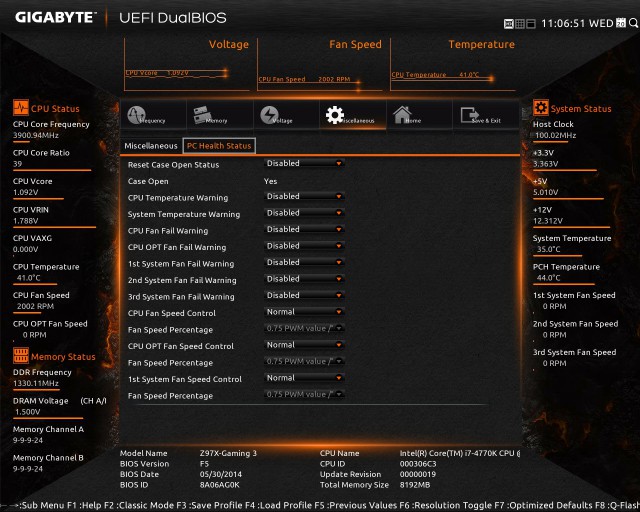

Як ви вже могли помітити, під час роботи в режимі «Smart Tweak HD» немає окремого розділу, відповідального за моніторинг напруг і температур на основних компонентах, оскільки всі необхідні дані відображаються безпосередньо на бічних панелях. Тут ви можете спостерігати за температурою процесора та частотою обертання встановлених вентиляторів, стежити за напругою на модулях оперативної пам'яті, процесорі й на лініях живлення +12В, +5В і +3,3В, а також за рядом інших важливих параметрів. Додатково відзначимо, що не всі пункти, присутні в режимі «Classic», доступні в «Smart Tweak HD».

Усі налаштування, пов'язані з ключовими елементами системи, зручно згруповані у відповідних вкладках.

У вкладці «Frequency» з'являється можливість вибору одного з шести типів автоматичної оптимізації параметрів системи.

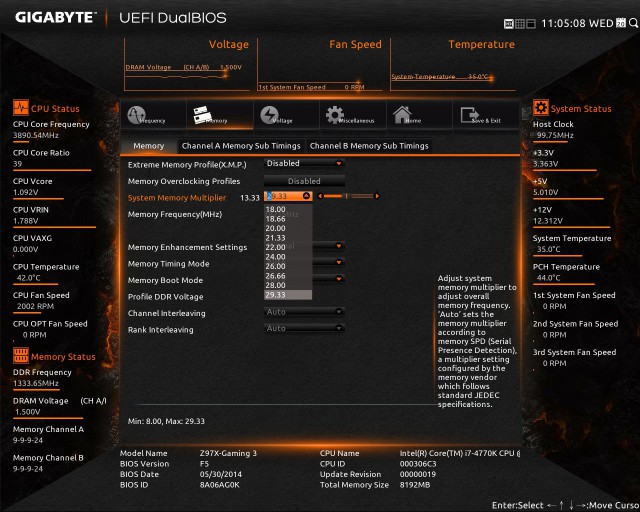

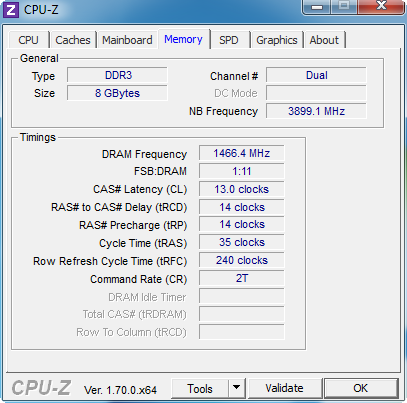

Множник частоти пам'яті дозволяє встановлювати швидкість підключених модулів у межах від 800 до 2933 МГц. Частоти пам'яті понад 2933 МГц можливо запустити тільки за допомогою відповідного профілю пам'яті.

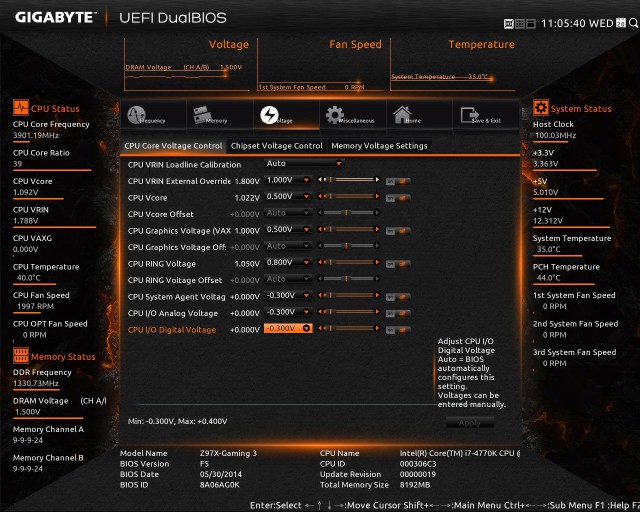

При необхідності в підрозділі «Voltage» можна одержати доступ до регулювань напруги на всіх ключових компонентах системи.

Налаштування, необхідні для оптимізації системи, зведені в таблицю:

Можливості розгону

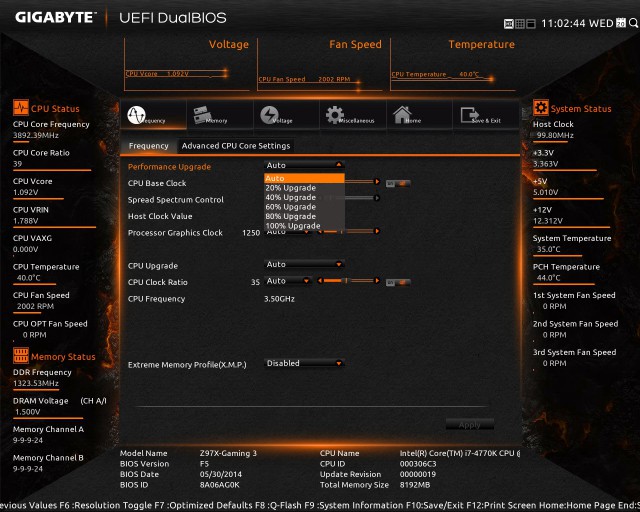

За традицією можливості автоматичного розгону материнських плат компанії GIGABYTE в BIOS представлені в якості попередньо встановлених профілів «Performance Upgrade», при активації яких разом із частотою процесора збільшується й швидкість роботи оперативної пам'яті. Скориставшись ними, ми одержали наступні результати.

(20% upgrade)

(60% upgrade)

(100% upgrade)

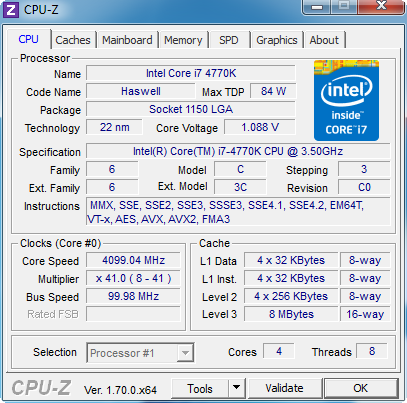

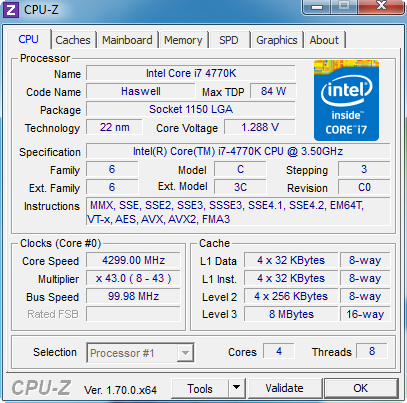

У підсумку вони дозволили підвищити максимальну частоту процесора Intel Core i7-4770K до рівня 4700 МГц при напрузі 1,419 В. Швидкість роботи модулів оперативної пам'яті також зросла: з DDR3-1600 МГц до DDR3-2133 МГц.

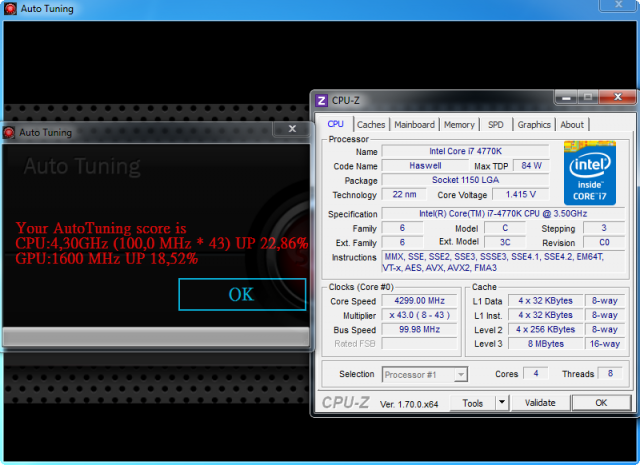

В комплекті з материнською платою постачається фірмове ПЗ EasyTune, яке крім інших своїх можливостей дозволяє оперувати кількома режимами роботи системи залежно від поточних завдань користувача.

(автоматичне налаштування)

(Lite)

(Medium)

(Extreme)

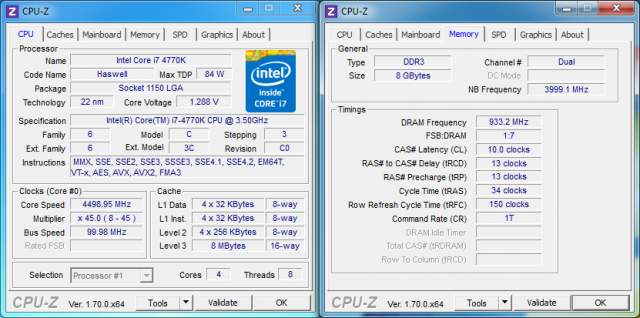

Дані режими пропонують схожі до профілів у BIOS (CPU Upgrade) можливості. Максимальний результат, отриманий нами після активації режиму «Extreme», склав 4500 МГц при напрузі 1,288 В.

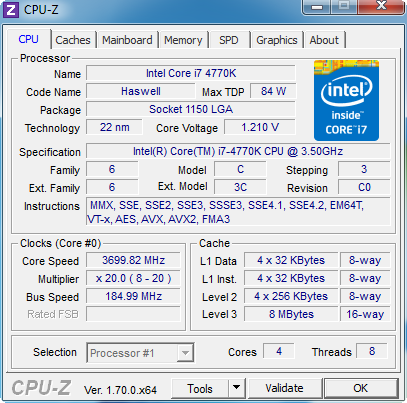

За підсумками ручного розгону шляхом збільшення множника до х46 і напруги до 1,210 В, стабільна робоча частота тестового процесора склала 4600 МГц.

Збільшення частоти системної шини також пройшло без особливих труднощів. Цей параметр вдалося зафіксувати на позначці 184,99 МГц, що є дуже хорошим результатом.

Тестові модулі оперативної пам'яті з максимальною номінальною робочою частотою DDR3-2400 МГц були успішно розігнані до швидкості DDR3-2933 МГц.

Тестування

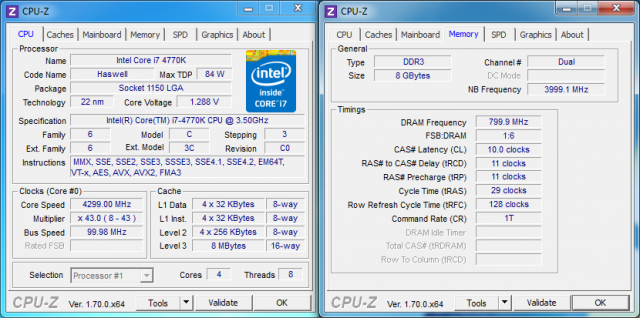

Для перевірки можливостей материнської плати GIGABYTE GA-Z97X-Gaming 3 використовувалося наступне обладнання:

Результати тестів

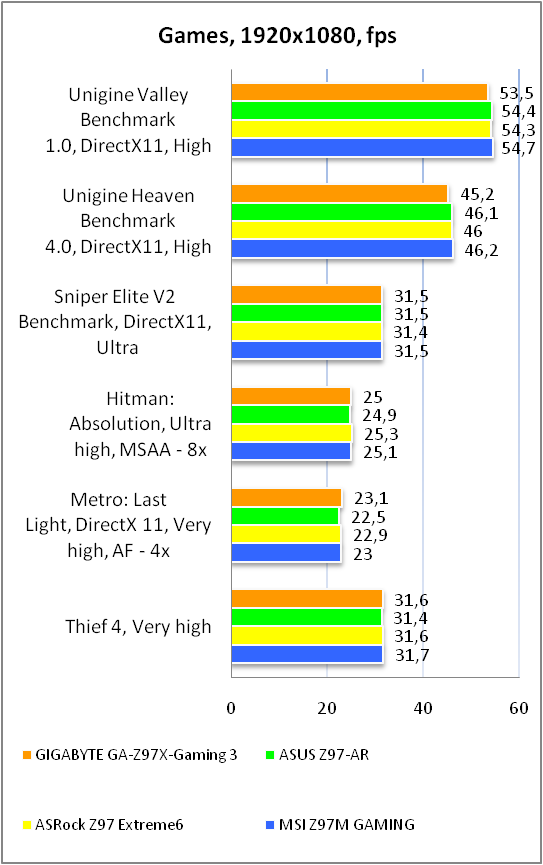

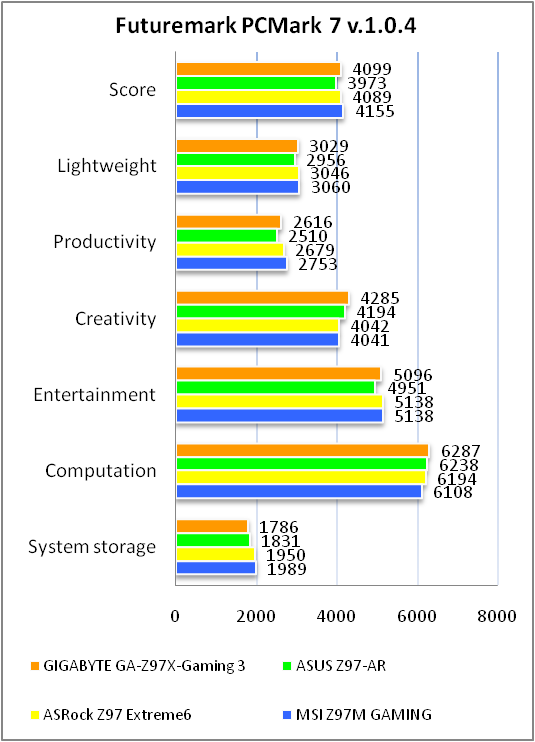

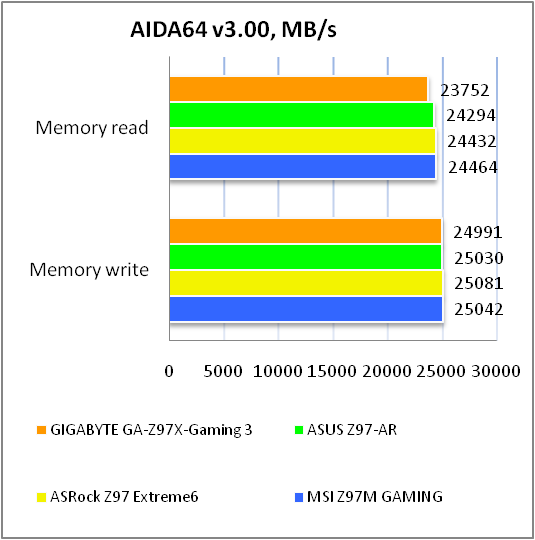

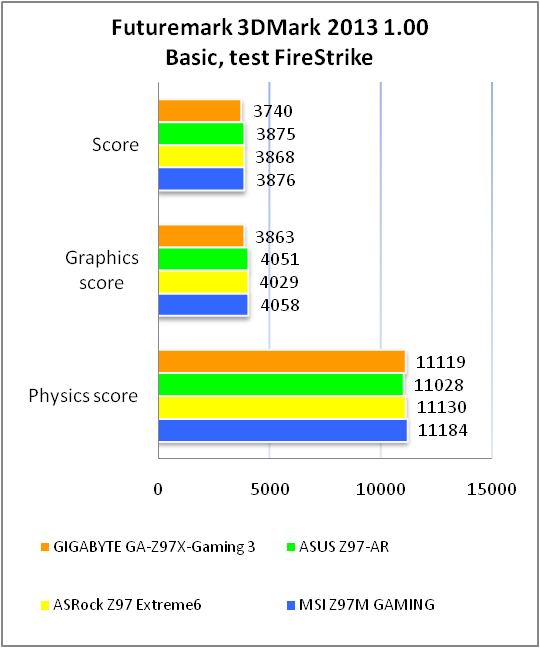

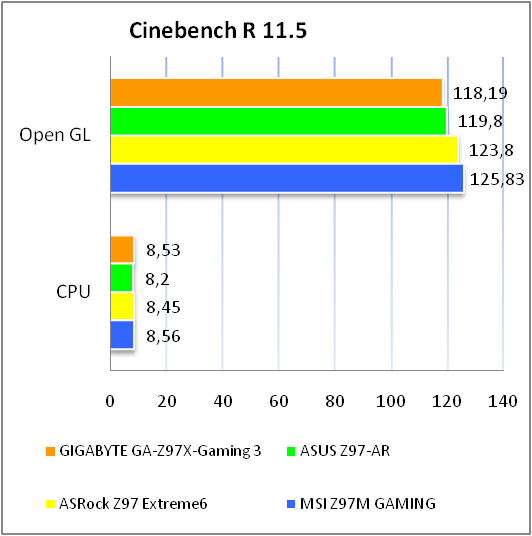

У процесі тестування GIGABYTE GA-Z97X-Gaming 3 показала продуктивність на рівні з конкурентами, що говорить нам про якісне виконання плати, добір надійної й ефективної елементної бази, а також про хорошу оптимізацію налаштувань BIOS.

Тестування звукового тракту на основі кодека Realtek ALC1150

Звіт про тестування в RightMark Audio Analyzer

Режим роботи 16-bit, 44,1 kHz

Режим роботи 24-bit, 192 kHz

Встановлена звукова підсистема забезпечує дуже хорошу якість звучання, якої буде цілком достатньо більшості покупців GIGABYTE GA-Z97X-Gaming 3. В іншому випадку присутня можливість підключити власну звукову плату, благо в наявності є не тільки роз’єм PCI Express, але й PCI для більш доступних моделей.

Висновки

У процесі тестування материнська плата GIGABYTE GA-Z97X-Gaming 3 зарекомендувала себе як відмінне рішення, яке пропонує цілком збалансовані можливості, здатні зацікавити не тільки ігроманів, але й користувачів, які підшукують собі якісне рішення для складання домашнього ПК із найширшим колом завдань.

Ключовими її перевагами, безсумнівно, є: посилена підсистема живлення, відмінний аудіокодек з хорошою обв'язкою, мережевий контролер Qualcomm Atheros Killer E2201 з можливістю пріоритизації трафіку, а також якісна елементна база та приємний дизайн.

Також відзначимо багаті можливості для організації дискової підсистеми, які полягають у наявності інтерфейсів M.2 і SATA Express із пропускною здатністю 10 Гбіт/с і чотирьох портів SATA 6 Гбіт/с. Слід згадати й про хорошу конфігурацію інтерфейсної панелі, а також про відмінний розгінний потенціал, який може бути реалізований як вручну, так і за допомогою попередньо встановлених профілів.

Що ж стосується особливостей GIGABYTE GA-Z97X-Gaming 3, то варто нагадати про обмеження одночасного використанню слоту PCI Express 2.0 x16 і трьох PCI Express 2.0 x1, а також про неможливість одночасного використання портів SATA Express, M.2 (NGFF) і двох SATA 6 Гбіт/с (на схемі SATA3 4/5).

У підсумку GIGABYTE GA-Z97X-Gaming 3 буде дуже вдалою покупкою для користувача, який перебуває в пошуках основи для ігрової системи з однією або двома відеокартами.

Переваги:

• концепція Ultra Durable, яка включає до свого складу якісну елементну базу та підвищений рівень захисту внутрішніх компонентів;
• підтримка великої кількості портів USB 3.0 і SATA 6 Гбіт/с;
• наявність роз’ємів SATA Express і M.2 (NGFF);
• хороше компонування інтерфейсної панелі;
• наявність двох мікросхем BIOS;
• підтримка технологій AMD CrossFireX і NVIDIA SLI;
• якісна аудіопідсистема;
• зручний і багатофункціональний BIOS;
• підтримка оверклокерських модулів оперативної пам'яті DDR3-3200 МГц;
• посилена підсистема живлення;
• використання мережевого контролера Qualcomm Atheros Killer E2201;
• підтримка ряду фірмових технологій і утиліт.

Особливості:

• слот PCI Express 2.0 x16 ділить лінії з трьома роз’ємами PCI Express 2.0 x1;
• обмеження одночасного використання роз’ємів SATA Express, M.2 і двох SATA 6 Гбіт/с;
• відсутність кріпильних отворів по краях правої сторони друкованої плати.

Автор: Костянтин Шорохов
Переклад: Олесь Пахолок

Висловлюємо подяку компанії MTI, офіційному дистриб’ютору продукції GIGABYTE, за надану для тестування материнську плату.
