Огляд і тестування материнської плати GIGABYTE GA-Z97M-DS3H

16-09-2014

Далеко не всім користувачам необхідне флагманське рішення формату ATX, адже дехто планує складання компактної офісної або домашньої мультимедійної системи, і при цьому не готовий суттєво витрачатися на покупку. Якщо поглянути на специфікацію героїні нашого огляду, материнської плати GIGABYTE GA-Z97M-DS3H, то на перший погляд вона виглядає досить привабливою кандидатурою на купівлю для реалізації озвучених вище планів. Новинка пропонує не тільки компактний форм-фактор microATX, але й цілком доступну вартість. Причому завдяки підтримці інтерфейсів COM і LPT ви без проблем зможете підключити найрізноманітнішу периферію, усе ще використовувану в офісній сфері. Що ж стосується її домашнього застосування, то в наявності практично все найнеобхідніше для повсякденного використання, за винятком, мабуть, зручного підключення багатоканальної акустики. А для того, щоб з'ясувати інші переваги та особливості GIGABYTE GA-Z97M-DS3H пропонуємо перейти безпосередньо до її огляду.

GIGABYTE GA-Z97M-DS3H

Специфікація материнської плати GIGABYTE GA-Z97M-DS3H:

Виробник

GIGABYTE

Модель

GA-Z97M-DS3H (rev 1.0)

Чіпсет

Intel Z97

Процесорний роз’єм

Socket LGA1150

Підтримувані процесори

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron четвертого та п’ятого поколінь: Intel Haswell, Intel Haswell Refresh, Intel Devil`s Canyon, Intel Broadwell

Частота використовуваної пам'яті

1333 / 1600 / 1800* / 1866* / 2000* / 2133* / 2200* / 2400* / 2500* / 2600* / 2666* / 2800* / 2933* / 3000* / 3100* МГц

(*OC)

Підтримка пам'яті

4 x DDR3 DIMM-слоти з підтримкою до 32 ГБ пам'яті

Слоти розширення

1 x PCI Express 3.0 x16

2 x PCI Express 2.0 x1

Дискова підсистема

Чіпсет Intel Z97 підтримує:

6 x SATA 6 Гбіт/с

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Realtek RTL8111F (10/100/1000 Мб/с)

Звукова підсистема

Кодек Realtek ALC887

8-канальний звук

S/PDIF Out

Живлення

24-контактний роз’єм живлення ATX

8-контактний роз’єм живлення ATX12V

Вентилятори

1 x роз’єм вентилятора CPU (4-контактний)

1 x роз’єм підключення системного вентилятора (4-контактний)

Охолодження

Алюмінієвий радіатор на чіпсеті

Зовнішні порти I/O

1 x HDMI

1 x D-Sub

1 x DVI-D
1 х PS/2 (для підключення мишки або клавіатури)

1 x LAN (RJ45)

4 x USB 3.0

2 x USB 2.0

3 x аудіопорти

Внутрішні порти I/O

1 x USB 3.0 з підтримкою підключення двох USB 3.0 (19-контактний)

2 x USB 2.0, кожний з підтримкою підключення двох USB 2.0

6 x SATA 6 Гбіт/с

1 x конектор виведення звуку на передню панель

1 x блок конекторів передньої панелі

1 x джампер для скидання CMOS

1 х порт COM

1 х порт LPT

BIOS

AMI UEFI BIOS

2 x 64 Мбіт

PnP 1.0a, DMI 2.7, SM BIOS 2.7, ACPI 5.0, WfM 2.0

Комплектація

посібник користувача

брошура з описом гарантії

диск із драйверами та утилітами

2 x кабелі SATA

1 х заглушка інтерфейсної панелі

Форм-фактор,

розміри

microATX

226 х 193 мм

Сайт виробника

GIGABYTE
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка та комплектація

GIGABYTE GA-Z97M-DS3H

Коробка, у якій постачається материнська плата GIGABYTE GA-Z97M-DS3H, виконана зі щільного і якісного картону, прикрашеного поліграфією в темно-жовтих тонах. Більшу частину лицьової сторони займає логотип фірмової концепції Ultra Durable, яка включає до свого складу наступні особливості:

  • Cool – у колах живлення використовуються високоефективні польові транзистори з низьким тепловиділенням.
  • Performance – новинка має підтримку трьох відеовиходів, а також гігабітного мережевого контролера від компанії Realtek.
  • Durable - передбачає застосування довговічних твердотільних конденсаторів і позолочених контактів роз’єму ЦП.
  • Safe – дана модель оснащується двома мікросхемами із прошиваннями BIOS (основна та резервна), що дозволить вам уникнути візиту в сервісний центр у випадку пошкодження основного чіпа, наприклад, при невдалій спробі оновлення BIOS. Окремо відзначена наявність додаткового захисту портів USB і LAN від електростатичних розрядів. Кожен LAN і USB-порт працює в парі зі спеціальним захисним фільтром, який здатний витримати серйозний електростатичний розряд, що забезпечує захист системи від стрибків напруги навіть під час грози. Не зайвим буде згадати й про наявність захисних мікросхем, які вберігають внутрішні компоненти від перенапруги, і про поліпшене укладання скловолокна в основі текстоліту, що дозволяє знизити негативний вплив вологи.

GIGABYTE GA-Z97M-DS3H

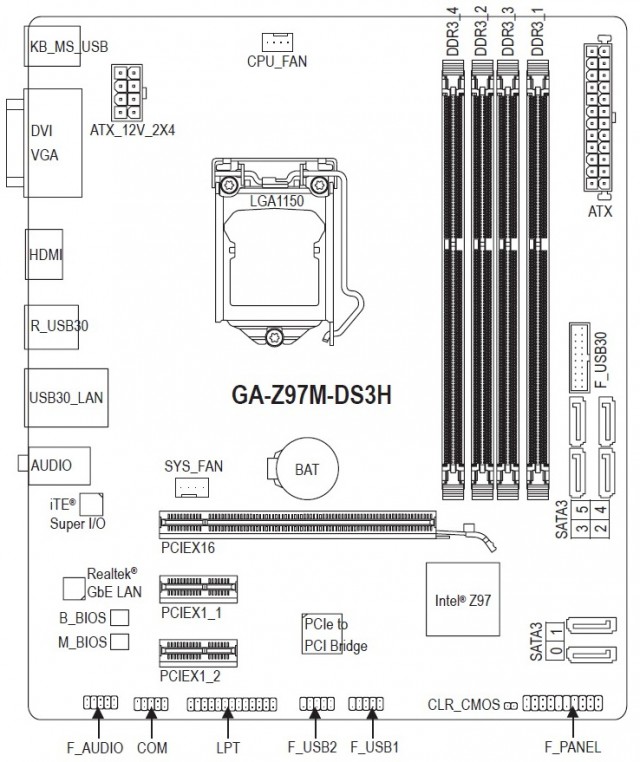

На звороті за традицією знаходиться схематичне зображення самої материнської плати і її інтерфейсної панелі, а також продовжується опис згаданих вище ключових переваг.

GIGABYTE GA-Z97M-DS3H

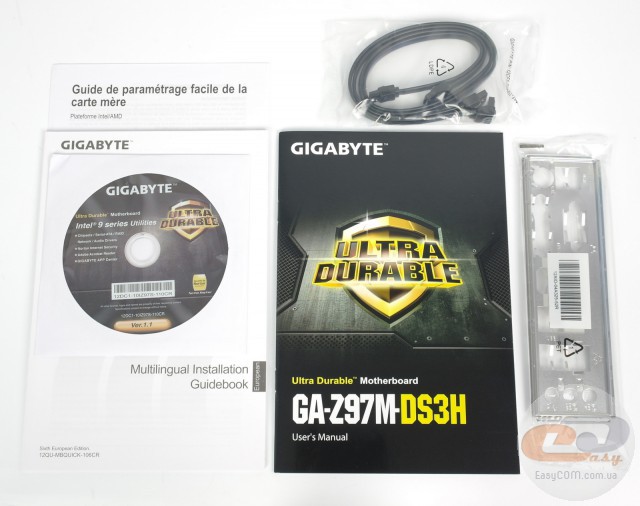

Комплект поставки повністю відповідає доступному статусу новинки. Він включає до свого складу тільки диск із ПЗ, заглушку інтерфейсної панелі та два кабелі SATA.

Дизайн і особливості плати

GIGABYTE GA-Z97M-DS3H

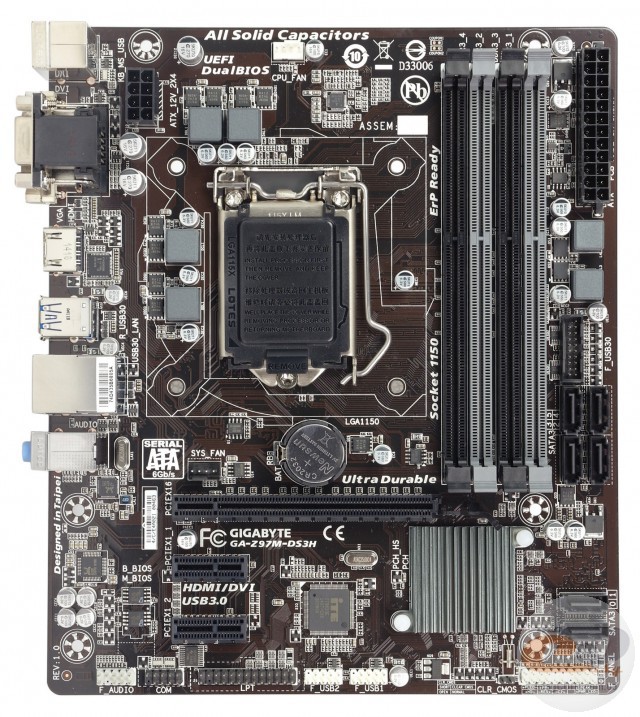

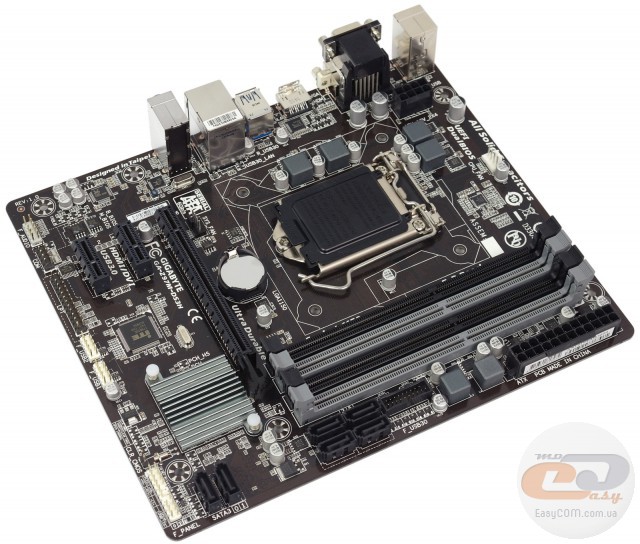

В якості основи для GIGABYTE GA-Z97M-DS3H використовується друкована плата формату microATX коричневого кольору, яка має зменшені габарити (226 х 193 мм). З одного боку, це підвищує її сумісність із компактними корпусами, але з іншого боку – виробнику довелося дещо змістити кріпильні отвори по правій стороні ближче до центру. Враховуючи дану особливість, зовсім не зайвою буде певна обережність при підключенні накопичувачів, а також основного кабелю живлення, оскільки зайвий тиск може привести до пошкодження даної області.

Що ж стосується дизайну, то в цьому випадку новинка виглядає навіть надто стримано, оскільки в її оформленні переважають винятково темні відтінки.

GIGABYTE GA-Z97M-DS3H

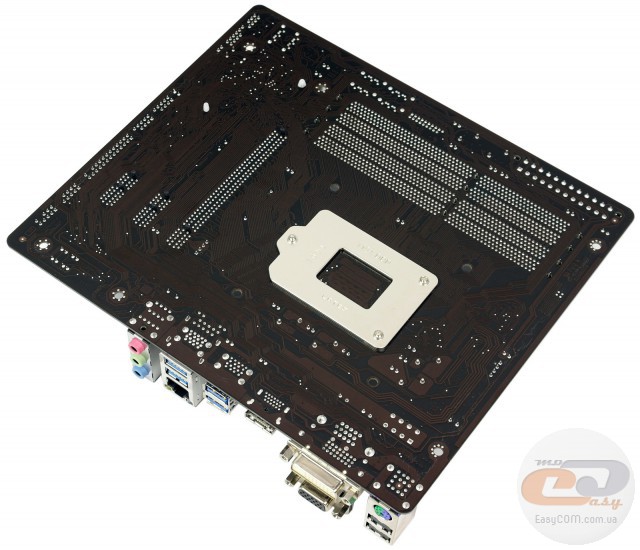

На звороті друкованої плати традиційно знаходиться опорна пластина процесорного роз’єму, виробництва компанії LOTES. Також відзначимо, що єдиний радіатор, відповідальний за відведення тепла від чіпсету Intel Z97, закріплений за допомогою пластикових кліпс.

GIGABYTE GA-Z97M-DS3H

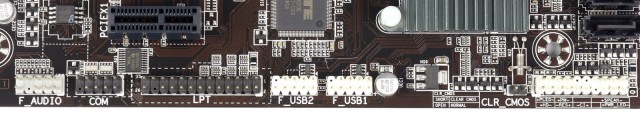

У нижній частині розташовані наступні роз’єми: колодка підключення аудіороз’ємів передньої панелі, порти COM і LPT, колодка підключення фронтальної панелі та джампер для скидання CMOS. Додатково відзначимо дві колодки для активації портів USB 2.0. Усього на платі силами чіпсету реалізована підтримка шести портів USB 2.0: чотирьох внутрішніх та двох на інтерфейсній панелі.

GIGABYTE GA-Z97M-DS3H

GIGABYTE GA-Z97M-DS3H

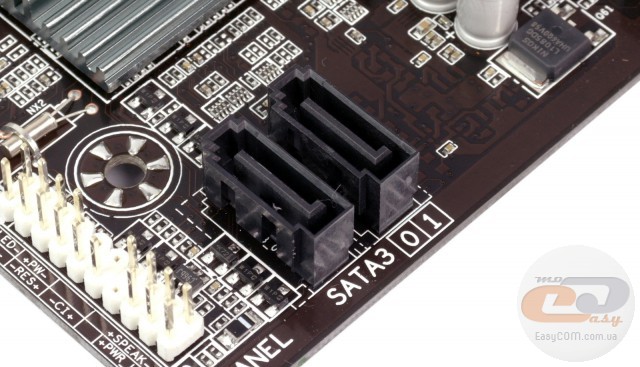

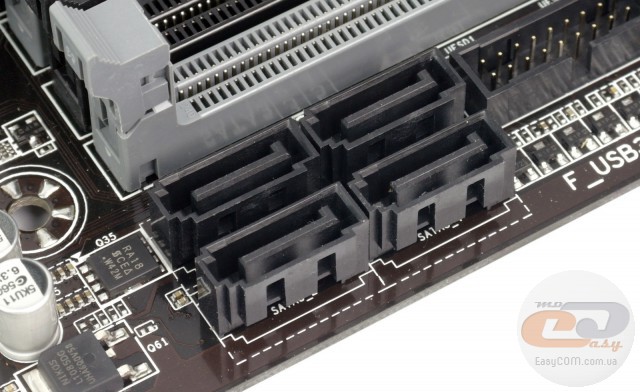

Можливості організації дискової підсистеми представлені шістьма портами SATA 6 Гбіт/с, які розташовані перпендикулярно поверхні друкованої плати. Присутня підтримка масивів RAID 0, RAID 1, RAID 5 і RAID 10. Робота всіх інтерфейсів можлива завдяки мікросхемі Intel Z97.

GIGABYTE GA-Z97M-DS3H

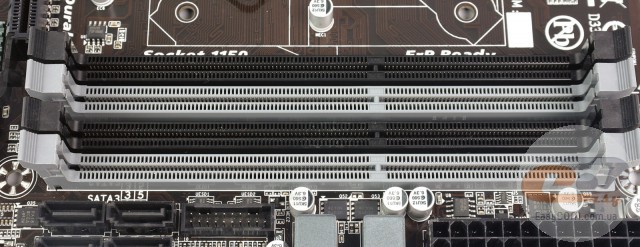

Тестована новинка оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR3, які можуть працювати у двоканальному режимі. Для його реалізації планки необхідно встановлювати або в перший і третій, або в другий і четвертий слоти. Підтримуються модулі, які працюють на частотах до 1600 МГц у номінальному режимі та до 3100 МГц у розгоні. Максимальний обсяг пам'яті може досягати 32 ГБ, чого буде достатньо практично для будь-яких поставлених завдань.

Колодка для підключення виносної панелі з портами USB 3.0 за традицією також розташована на правій стороні друкованої плати. Усього GIGABYTE GA-Z97M-DS3H може похвалитися шістьма портами USB 3.0: двома внутрішніми та чотирма на інтерфейсній панелі. Усі вони функціонують завдяки набору системної логіки.

GIGABYTE GA-Z97M-DS3H

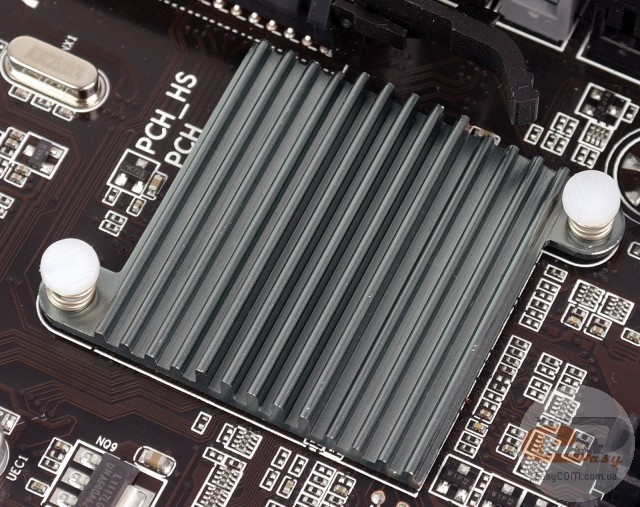

Система охолодження розглянутої плати складається всього з одного алюмінієвого радіатора, який здійснює відведення тепла від чіпсету Intel Z97. У процесі тестування були зафіксовані наступні температурні показники:

  • радіатор охолодження чіпсету – 45,1°C;
  • дроселі підсистеми живлення процесора - 46,9°C;
  • польові транзистори підсистеми живлення процесора – 48,3°C.

Як бачимо, незважаючи на відсутність радіатора на елементах підсистеми живлення процесора, їхня температура знаходиться в межах норми. У свою чергу радіатор на чіпсеті також непогано справляється зі своїми обов'язками.

GIGABYTE GA-Z97M-DS3H

GIGABYTE GA-Z97M-DS3H

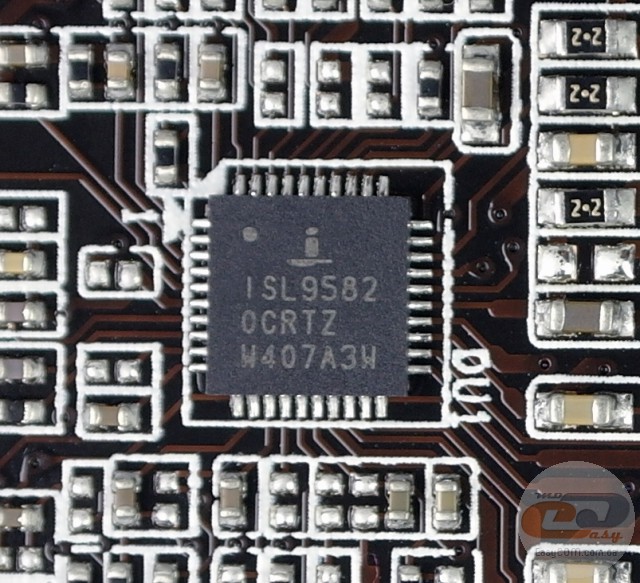

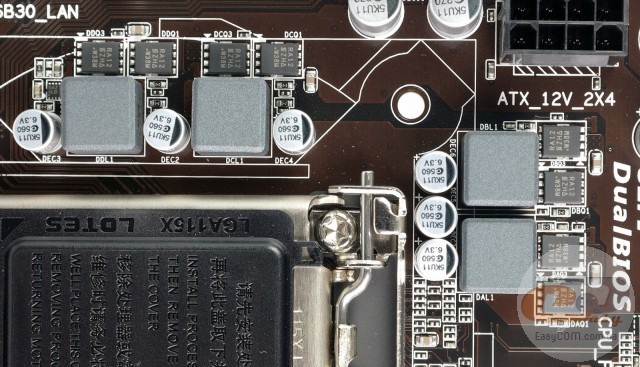

Живлення процесора здійснюється за 4-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач оснований на цифровому ШІМ-контролері ISL9582. Елементна база материнської плати набрана за допомогою високоякісних комплектуючих. До її складу ввійшли твердотільні конденсатори, МОН-транзистори з низьким опором відкритого каналу та дроселі з феритовим осердям. Для подачі напруги живлення призначені основний 24-контактний і додатковий 8-контактний роз’єми.

GIGABYTE GA-Z97M-DS3H

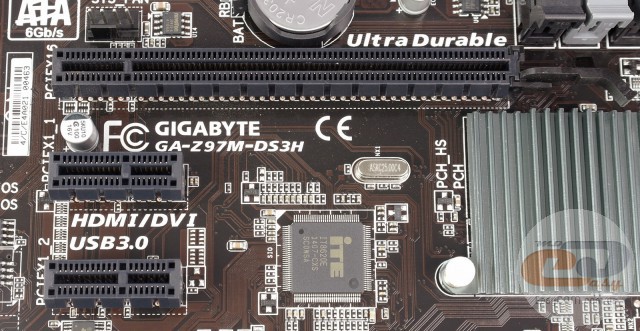

У зв'язку зі зменшеними розмірами друкованої плати формату microATX, для розширення функціональності GIGABYTE GA-Z97M-DS3H у розпорядженні користувача є тільки три слоти:

  1. PCI Express 3.0 x16 (у режимі х16);
  2. PCI Express 2.0 x1;
  3. PCI Express 2.0 x1.

Як бачимо, все доволі просто. Новинка пропонує можливість встановлення тільки однієї відеокарти, чого буде цілком достатньо як для офісної, так і для домашньої системи початкового рівня.

GIGABYTE GA-Z97M-DS3H

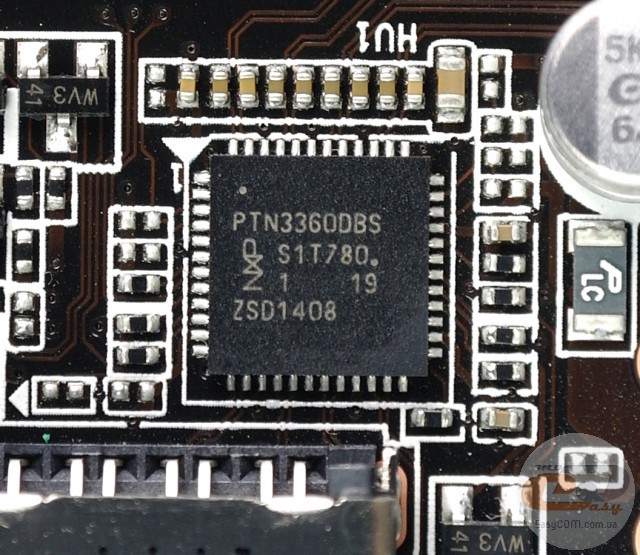

Якщо ж ви вирішили скористатися можливостями інтегрованого в CPU графічного ядра, то у вашому розпорядженні три відеовиходи: HDMI, DVI-D і D-Sub, перемикання між якими здійснюється силами мікросхеми PTN3360DBS.

GIGABYTE GA-Z97M-DS3H

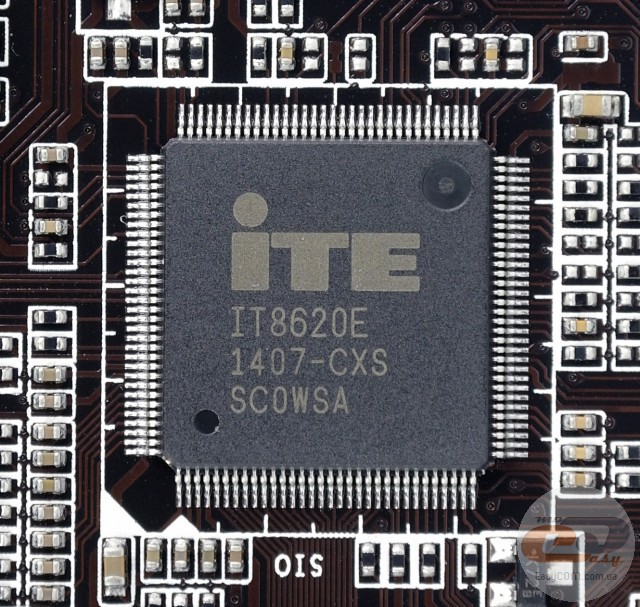

Можливості Multi I/O основані на контролері ITE IT8620E, який керує роботою системного вентилятора, портами COM, LPT і PS/2, а також забезпечує моніторинг.

GIGABYTE GA-Z97M-DS3H

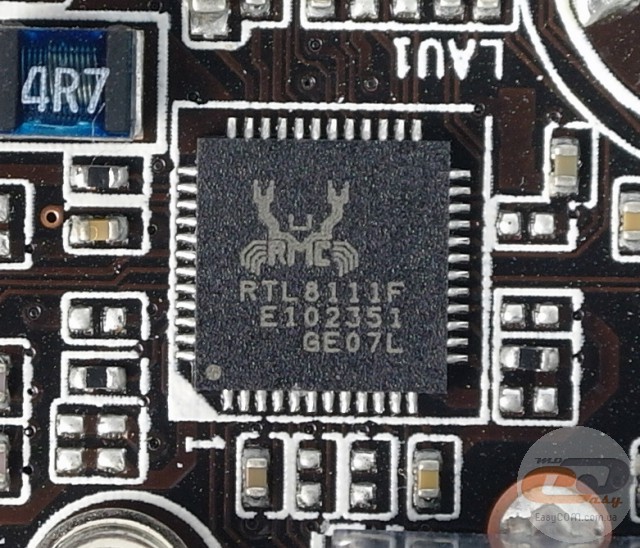

Для підтримки мережевих з'єднань служить гігабітний LAN-контролер Realtek RTL8111F. Розподілити мережеві ресурси між встановленими програмами в режимі реального часу допоможе утиліта GIGABYTE LAN Optimizer.

GIGABYTE GA-Z97M-DS3H

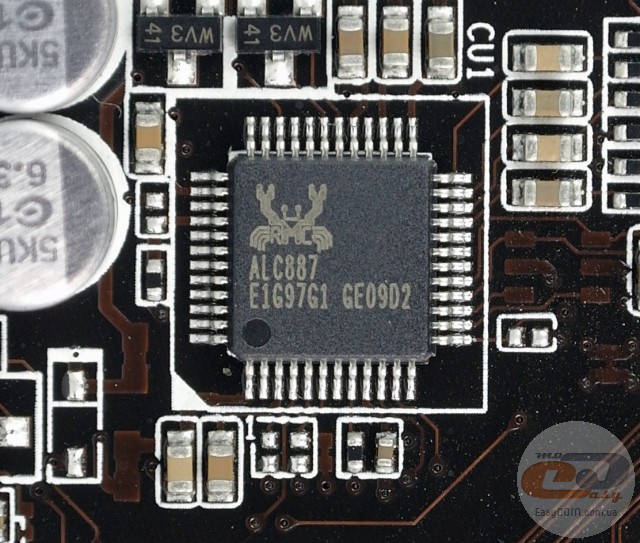

Звукова підсистема моделі GIGABYTE GA-Z97M-DS3H основана на 8-канальному кодеку Realtek ALC887.

GIGABYTE GA-Z97M-DS3H

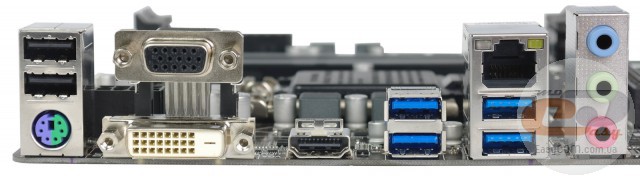

На інтерфейсну панель тестованої моделі виведені наступні порти:

  • 1 x LAN (RJ45);
  • 4 x USB 3.0;
  • 2 x USB 2.0;
  • 1 x HDMI;
  • 1 x DVI-D;
  • 1 x D-Sub;
  • 1 x PS/2 (для підключення мишки або клавіатури);
  • 3 x аудіопорти.

Подібну конфігурацію можна назвати цілком достатньою для систем початкового та середнього рівнів, оскільки вона може похвалитися наявністю відеовиходу HDMI з підтримкою виведення зображення на дисплеї з роздільною здатністю 3840 х 2160 точок (4K Ultra HD), шістьма портами USB, а також можливістю підключати периферію з інтерфейсом PS/2. Окремо нагадаємо про можливість винести на передню або задню панель роз’єми COM і LPT за допомогою відповідних колодок на друкованій платі. А от що точно не можна віднести до переваг, то це незручне підключення багатоканальної акустики, для чого необхідно буде скористатися аудіовиходами на фронтальній панелі.

GIGABYTE GA-Z97M-DS3H

Можливості організації охолодження усередині системного корпусу в GIGABYTE GA-Z97M-DS3H невеликі. У наявності лише два 4-контактні роз’єми для підключення вентиляторів, один із яких служить для системи охолодження CPU, у той час як другий призначений для системної вертушки.

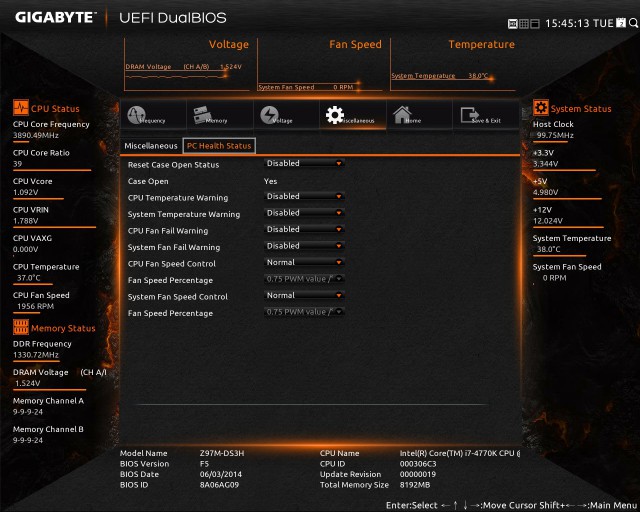

UEFI BIOS

GIGABYTE GA-Z97M-DS3H

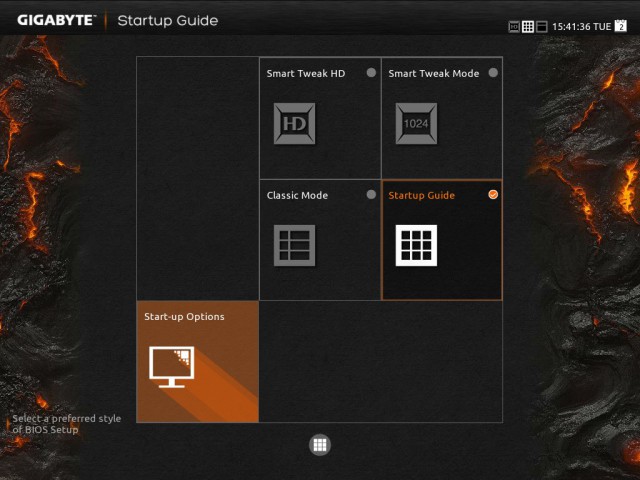

Тестована новинка оснащена сучасним прошиванням UEFI на основі мікрокоду AMI з можливістю роботи в чотирьох режимах: «Smart Tweak HD» (роздільна здатність 1280), «Smart Tweak» (роздільна здатність 1024, без постійного відображення з боків стану процесора, пам'яті та системних датчиків), «Classic» (класичний варіант BIOS) і «StartUp» (режим початкових налаштувань BIOS).

GIGABYTE GA-Z97M-DS3H

Як ви вже могли помітити, під час роботи в режимі «Smart Tweak HD» немає окремого розділу, відповідального за моніторинг напруг і температур на основних компонентах, оскільки всі необхідні дані відображаються безпосередньо на бічних панелях. Тут ви можете спостерігати за температурою процесора та частотою обертання встановлених вентиляторів, стежити за напругою на модулях оперативної пам'яті, процесорі й на лініях живлення +12В, +5В і +3,3В, а також за рядом інших важливих параметрів. Додатково відзначимо, що не всі пункти, присутні в режимі «Classic», доступні в «Smart Tweak HD».

GIGABYTE GA-Z97M-DS3H

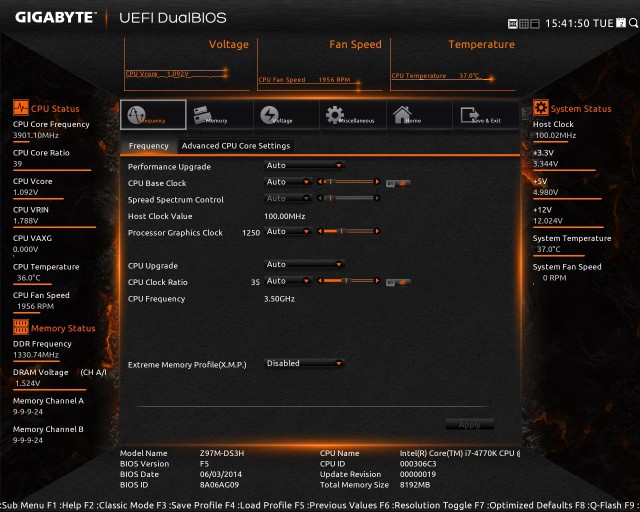

Усі налаштування, пов'язані із ключовими елементами системи, зручно згруповані у відповідних вкладках.

GIGABYTE GA-Z97M-DS3H

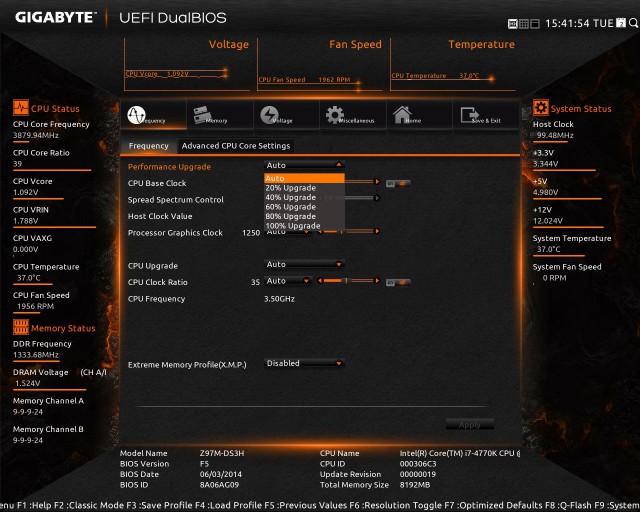

У вкладці «Frequency» з'являється можливість вибору одного з шести типів автоматичної оптимізації параметрів системи.

GIGABYTE GA-Z97M-DS3H

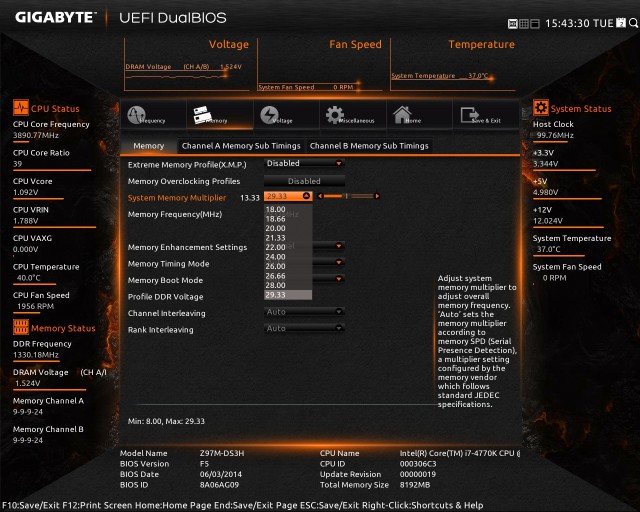

Множник частоти пам'яті дозволяє встановлювати швидкість підключених модулів у межах від 800 до 2933 МГц. Частоти пам'яті понад 2933 МГц можна запустити тільки за допомогою відповідного профілю пам'яті.

GIGABYTE GA-Z97M-DS3H

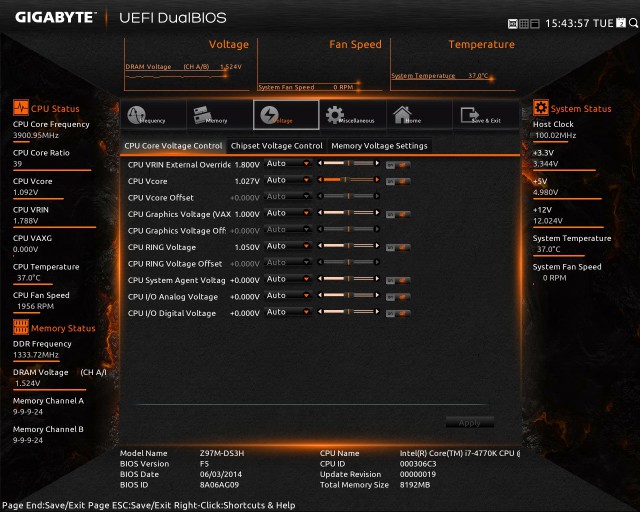

При необхідності в підрозділі «Voltage» можна одержати доступ до регулювань напруги на всіх ключових компонентах системи.

Налаштування, необхідні для оптимізації системи, зведені в таблицю:

Параметр

Назва меню

Діапазон

Крок

Процесорний множник

CPU Clock Ratio

8 – MAX





CPU Base Clock

80,00 – 266,66

0,01



Processor Base Clock

1,00 – 2,50



Частота оперативної пам'яті

System Memory Multiplier

800 – 2933



Напруга на процесорі

CPU Vcore

0,500 – 1,800

0,001

Профілі автоматичного розгону

Performance Upgrade

Auto, 20%, 40%, 60%, 80%, 100%



CPU Upgrade

Auto; 4,3; 4,4; 4,5; 4,6; 4,7 ГГц

Напруга на оперативній пам'яті

DRAM Voltage

1,160 – 1,700

0,020

Напруга на чіпсеті

PCH Core

0,650 – 1,300



0,005

Частота графічного ядра

Processor Graphics Clock

400 – 4000

50



Turbo Power Limit

1 – 4096

1



Core Current Limit

10 – 1000

1



CPU VRIN External Override

1,700 – 1,900

0,010

Напруга на графічному ядрі

CPU Graphics Voltage

0,900 – 1,100

0,001



CPU RING Voltage

0,950 – 1,149

0,001

Напруга на системному агенті

CPU System Agent Voltage

-0,100 - +0,100

0,001



CPU I/O Analog Voltage

-0,100 – +0,100

0,001



CPU I/O Digital Voltage

-0,100 – +0,100

0,001



PCH I/O

1,050 – 1,900

0,005

Обсяг пам’яті, що виділяється для потреб графічного ядра процесора

Intel Processor Graphics Memory

32, 64, 96, 128, 192, 224, 256, 320, 384, 448, 512, 1024



Таймінги оперативної пам'яті

Timing Control

CAS, tRCD, tRP, tRAS, tRRD, tWTR, tWR, tWTP, tWL, tRFC, tRTP, tFAW



Можливості розгону

За традицією можливості автоматичного розгону материнських плат компанії GIGABYTE в BIOS представлені в якості попередньо встановлених профілів «Performance Upgrade», при активації яких разом із частотою процесора збільшується й швидкість роботи оперативної пам'яті. Скориставшись ними, ми одержали наступні результати.

GIGABYTE GA-Z97M-DS3H

«20% upgrade»

GIGABYTE GA-Z97M-DS3H

«40% upgrade»

GIGABYTE GA-Z97M-DS3H

«60% upgrade»

GIGABYTE GA-Z97M-DS3H

«80% upgrade»

GIGABYTE GA-Z97M-DS3H

«100% upgrade»

У підсумку вони дозволили підвищити максимальну частоту процесора Intel Core i7-4770K до рівня 4698 МГц при напрузі 1,419 В. Швидкість роботи модулів оперативної пам'яті також зросла: з DDR3-1600 МГц до DDR3-2133 МГц.

В комплекті з материнською платою постачається фірмове ПЗ EasyTune, яке крім інших своїх можливостей дозволяє оперувати кількома режимами роботи системи залежно від поточних завдань користувача.

GIGABYTE GA-Z97M-DS3H

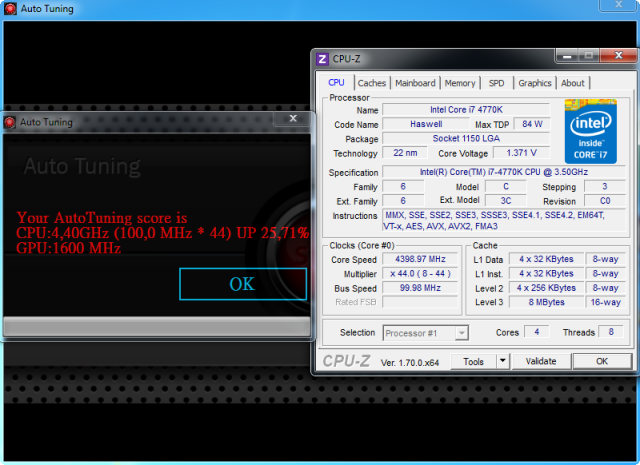

«Autotuning»

GIGABYTE GA-Z97M-DS3H

«Lite»

GIGABYTE GA-Z97M-DS3H

«Medium»

GIGABYTE GA-Z97M-DS3H

«Extreme»

Дані режими пропонують схожі до профілів у BIOS (CPU Upgrade) можливості. Максимальний результат, отриманий нами після активації режиму «Extreme», склав 4500 МГц при напрузі 1,190 В.

GIGABYTE GA-Z97M-DS3H

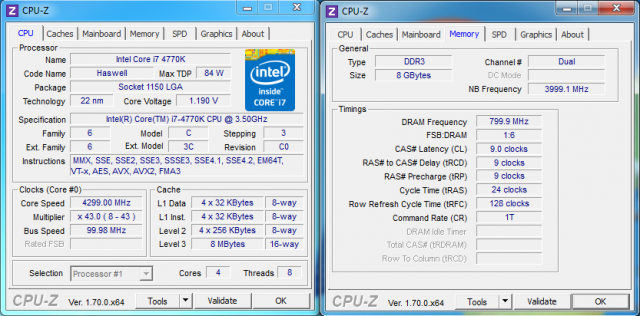

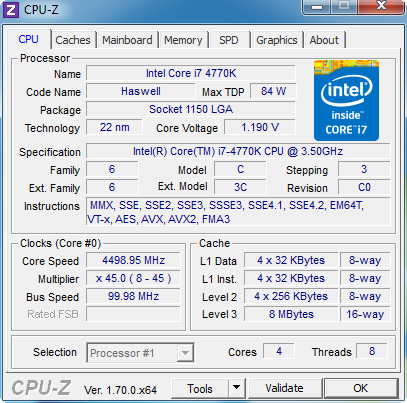

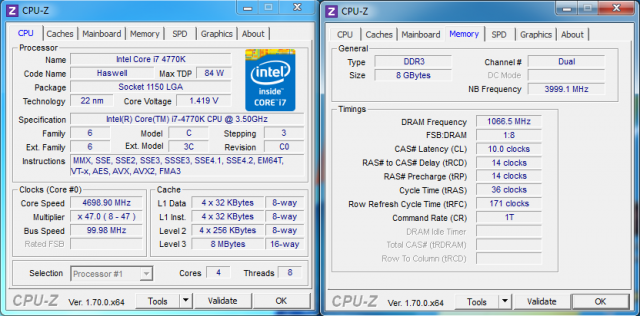

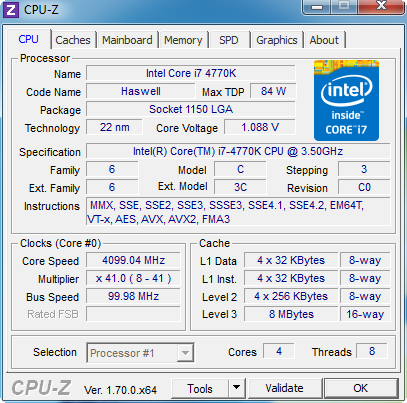

За підсумками ручного розгону, шляхом збільшення множника до х46 і напруги до 1,210 В, стабільна робоча частота тестового процесора склала 4600 МГц.

GIGABYTE GA-Z97M-DS3H

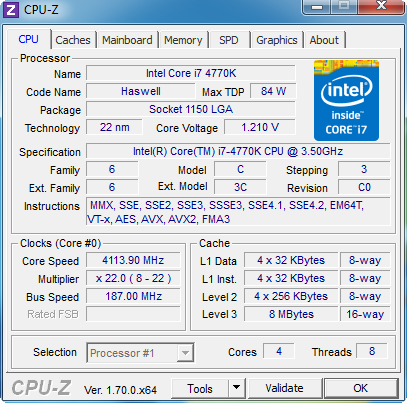

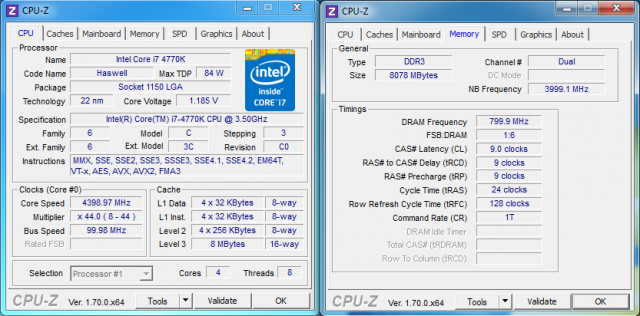

Збільшення частоти системної шини також пройшло без особливих труднощів. Цей параметр вдалося зафіксувати на позначці 187 МГц, що є дуже хорошим результатом для доступної моделі.

GIGABYTE GA-Z97M-DS3H

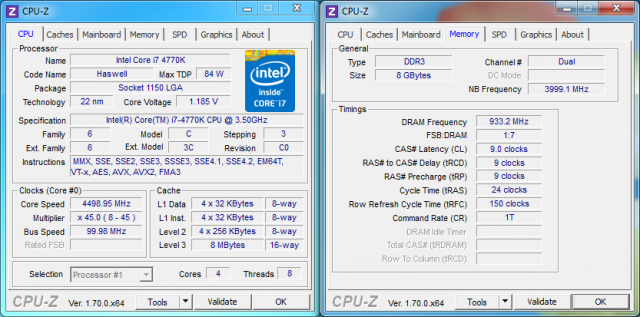

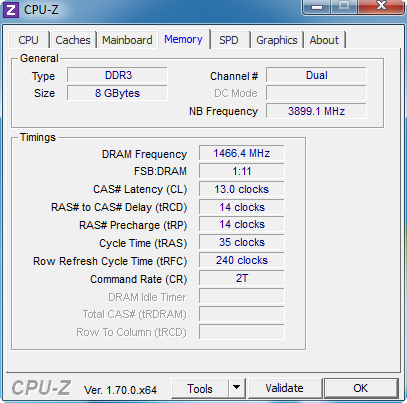

Тестові модулі оперативної пам'яті з номінальною робочою частотою DDR3-2400 МГц були успішно розігнані до швидкості DDR3-2933 МГц.

Тестування

Для перевірки можливостей материнської плати GIGABYTE GA-Z97M-DS3H використовувалося наступне обладнання:

Процесор

Intel Core i7-4770K (LGA1150, 3,5 ГГц, L3 8 МБ)
Turbo Boost: enable
C1E: enable

Кулер

Scythe Kama Angle Rev.B

Оперативна пам'ять

2 x 4 ГБ DDR3-2400 TwinMOS TwiSTER 9DHCGN4B-HAWP

Відеокарта

AMD Radeon HD 6970 2 ГБ GDDR5

Пристрій відеозахоплення

AVerMedia Live Gamer Portable

Жорсткий диск

Seagate Barracuda 7200.12 ST3500418AS, 500 ГБ, SATA-300, NCQ

Оптичний привід

ASUS DRW-1814BLT SATA

Блок живлення

Seasonic X-560 Gold (SS-560KM Active PFC)

Корпус

CODEGEN M603 MidiTower (2 х 120 мм вентилятори на вдув/видув)

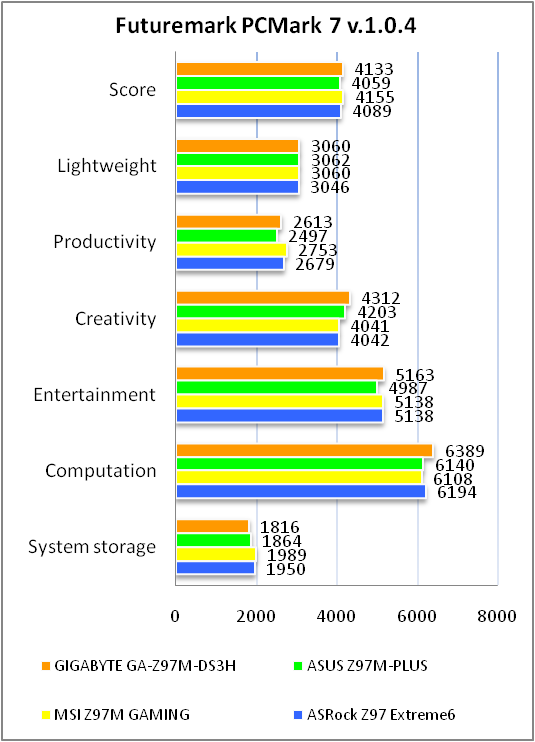

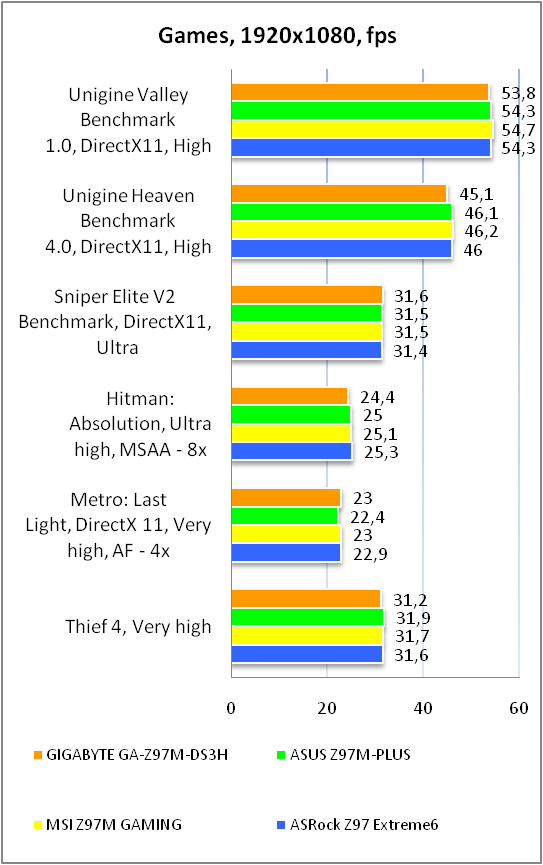

Результати тестів

GIGABYTE GA-Z97M-DS3H

GIGABYTE GA-Z97M-DS3H

GIGABYTE GA-Z97M-DS3H

GIGABYTE GA-Z97M-DS3H

GIGABYTE GA-Z97M-DS3H

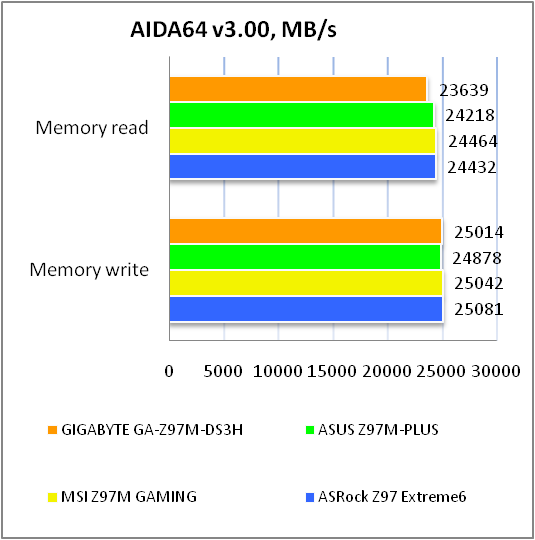

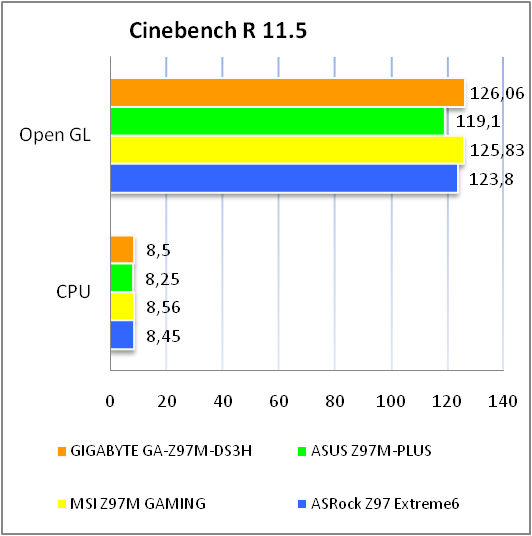

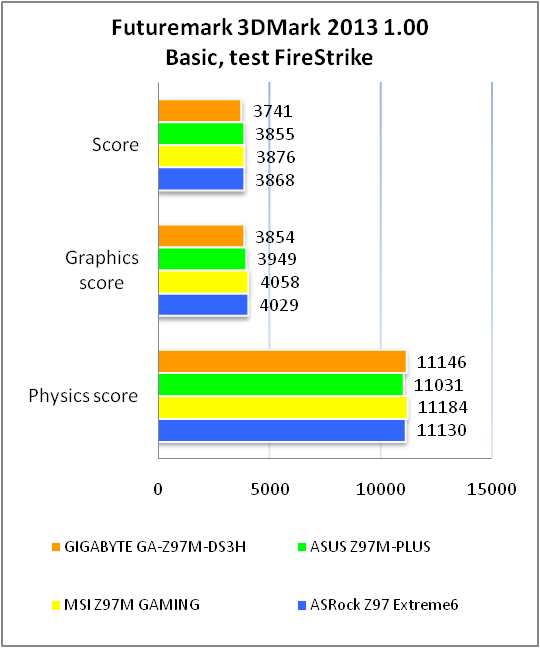

У процесі тестування GIGABYTE GA-Z97M-DS3H показала продуктивність на рівні з конкурентами, що говорить нам про якісне виконання плати, добір надійної й ефективної елементної бази, а також про хорошу оптимізацію налаштувань BIOS.

Тестування звукового тракту на основі кодека Realtek ALC887

Звіт про тестування в RightMark Audio Analyzer

Режим роботи 16-bit, 44,1 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.04, -0.02

Відмінно

Рівень шуму, дБ (А)

-86.1

Добре

Динамічний діапазон, дБ (А)

86.1

Добре

Гармонійні викривлення, %

0.0060

Дуже добре

Гармонійні викривлення + шум, дБ(A)

-76.2

Середньо

Інтермодуляційні викривлення + шум, %

0.017

Дуже добре

Взаємопроникнення каналів, дБ

-86.5

Відмінно

Інтермодуляції на 10 кГц, %

0.016

Дуже добре

Загальна оцінка



Дуже добре

Режим роботи 24-bit, 192 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.05, -0.03

Відмінно

Рівень шуму, дБ (А)

-91.9

Дуже добре

Динамічний діапазон, дБ (А)

91.8

Дуже добре

Гармонійні викривлення, %

0.0047

Дуже добре

Гармонійні викривлення + шум, дБ(A)

-78.8

Середньо

Інтермодуляційні викривлення + шум, %

0.012

Дуже добре

Взаємопроникнення каналів, дБ

-88.1

Відмінно

Інтермодуляції на 10 кГц, %

0.0100

Дуже добре

Загальна оцінка



Дуже добре

Можливостей встановленої звукової підсистеми буде цілком достатньо для повсякденного використання. Для справжніх поціновувачів якісного звуку завжди є можливість встановити дискретну звукову плату з інтерфейсом PCI Express.

Висновки

Материнська плата GIGABYTE GA-Z97M-DS3H у процесі тестування зарекомендувала себе винятково з позитивного боку, продемонструвавши хороше співвідношення ціни та можливостей. До основних її переваг варто віднести доступну вартість, традиційно високу для продукції компанії GIGABYTE якість виконання, компактні габарити, а також підтримку портів COM і LPT, які будуть затребувані при офісному використанні. Окремо виділимо відмінні можливості для розгону, які допоможуть одержати додатковий приріст продуктивності не тільки досвідченим оверклокерам, але й новачкам у даній сфері завдяки попередньо встановленим профілям.

Що ж стосується інтерфейсної панелі GIGABYTE GA-Z97M-DS3H, то з одного боку, вона сконфігурована цілком вдало, поєднуючи в собі достатню кількість портів USB, а також три відеовиходи, включаючи HDMI з підтримкою виведення зображення на дисплеї з роздільною здатністю 3840 х 2160 точок (4K Ultra HD). З іншого ж боку вона розчарує власників багатоканальної акустики, оскільки для її підключення доведеться використовувати фронтальні аудіовиходи, що не надто естетично, особливо, якщо ви плануєте розташувати мультимедійний центр біля ТВ. Також нагадаємо про зміщені до центру кріпильні отвори на правій стороні, через що потребуватиметься більш обережне підключення деяких компонентів.

У підсумку GIGABYTE GA-Z97M-DS3H однозначно гідна вашої уваги, якщо ви перебуваєте в пошуку доступного, але разом з тим якісного рішення для складання систем початкового та середнього рівня, у тому числі й офісних ПК.

Переваги:

  • фірмова концепція Ultra Durable, яка включає до свого складу якісну елементну базу й підвищений рівень захисту внутрішніх компонентів;
  • підтримка великої кількості портів USB 3.0 і SATA 6 Гбіт/с;
  • наявність двох мікросхем із прошиваннями BIOS;
  • можливість встановлення оверклокерських модулів оперативної пам'яті;
  • зручний і багатофункціональний BIOS;
  • доступна вартість;
  • підтримка інтерфейсів COM і LPT;
  • підтримка ряду фірмових технологій і утиліт.

Особливості:

  • незручне підключення багатоканальної акустики;
  • кріпильні отвори правої сторони текстоліту зміщені ближче до центру.


Автор: Костянтин Шорохов
Переклад: Олесь Пахолок

Висловлюємо подяку компанії MTI, офіційному дистриб’ютору продукції GIGABYTE, за надану для тестування материнську плату.

Висловлюємо подяку компаніям AMD, AVerMedia, Intel, SeaSonic і TwinMOS Technologies за надане для тестового стенду обладнання.
