Огляд і тестування материнської плати GIGABYTE GA-Z68X-UD5-B3

30-08-2011

Наш ресурс продовжує поповнюватися оглядами материнських плат на наборі системної логіки Intel Z68 Express – сьогодні буде розглянуте рішення від компанії GIGABYTE, яке належить до класу високопродуктивних елітних моделей верхнього цінового діапазону. Розглянута сьогодні материнська плата має у своєму арсеналі достатню кількість функцій і технологій, щоб бути корисною самому широкому колу користувачів: так наявність трьох слотів PCI-E x16 дозволить створити продуктивну відеопідсистему з декількома відеоадаптерами, а особливості чіпсету Intel Z68 Express відкривають широкі можливості для експериментів з розгоном. Крім того, як і повинно бути у рішення елітного класу, героїня даного огляду має ряд цікавих функціональних особливостей, таких, як дуже потужний вузол живлення процесора, незвичайно велика кількість портів USB 3.0 і деякі інші. Не варто забувати і про програмні можливості, що з'явилися в новому наборі логіки, такі як технологія SSD-кешування «Intel Smart Response Technology» і технологія LucidLogix Virtu (докладніше про особливості набору логіки і вказані технології читайте в огляді ASUS P8Z68-V PRO). Нижче ми довідаємося наскільки вдало весь цей набір функцій і технологій реалізований у протестованої сьогодні материнської плати - GIGABYTE GA-Z68X-UD5-B3.

GIGABYTE GA-Z68X-UD5-B3

Специфікації материнської плати GIGABYTE GA-Z68X-UD5-B3:

Виробник

GIGABYTE

Модель

GA-Z68X-UD5-B3

Чіпсет

Intel Z68 Express

Процесорний роз’єм

Socket LGA 1155

Підтримувані процесори

Intel Core i7/ Core i5 / Core i3

Використана пам'ять

DDR3 1066/1333/1600*/1866*/2133*(OC)

Підтримка пам'яті

4 x 240-контактних DIMM двоканальної архітектури до 32 ГБ

Слоти розширення

3 x PCI-E x16 (x16/x8/x4)
2 x PCI-E x1
2 x PCI

Дискова підсистема

Чіпсет Intel Z68 Express:
4 x SATA 3.0 Гб/с
2 x SATA 6.0 Гб/с
Підтримка SATA RAID 0, 1, 5, 10.

Контролер Marvell 88SE9128:
2 x eSATA 6.0 Гб/с

LAN

Гігабітний мережний контролер Realtek 8111E

Звукова підсистема

Realtek ALC889, 8-канальний High-Definition Audio кодек підтримує внутрішній порт S/PDIF

Живлення

24-контактний роз’єм живлення ATX
8-контактний ATX12V роз’єм живлення

Охолодження

Чотири алюмінієві радіатори, з'єднані трьома тепловими трубками

Роз’єми для вентиляторів

1 x CPU
3 x корпусний вентилятор

Зовнішні порти I/O

1 x PS/2 (клавіатура/миша)
1 x LAN (RJ45)
4 x USB 3.0
4 x USB 2.0
2 x eSATA/USB комбінованих порти
1 x IEEE1394
1 x оптичний SPDIF
1 x коаксіальний SPDIF
8 канальний аудіо вихід

Внутрішні порти I/O

2 x USB 2.0
2 x USB 3.0
1 x S/PDIF вихід
1 x IEEE 1394a порт
1 x кнопка CMOS
1 x кнопка Power
1 x кнопка Reset
Аудіо роз’єми передньої панелі
Роз’єм системної панелі

BIOS

2 x 32 Мб ПЗП
AWARD BIOS, PnP, DMI 2.0, ACPI 2.0a

Фірмові технології

EasyTune
Cloud OC
ON/OFF Charge
eXtreme Hard Drive
Auto Green
Smart 6
Dynamic Energy Saver 2
Q-Share
Xpress BIOS rescue
@ BIOS
Xpress Recovery 2
Xpress Install
Download Center
Q-Flash

Комплектація

посібник користувача;
диск з драйверами і утилітами;
4 x SATA-кабелю;
задня планка з двома роз’ємами USB 3.0;
SLI-міст;
заглушка інтерфейсної панелі.

Форм-фактор,
розміри, мм

ATX
305 x 244

Сайт виробника

http://www.gigabyte.ua/

Нові версії BIOS і драйверів можна скачати з сторінки підтримки.

Все цены на GIGABYTE GA-Z68X-UD5-B3

GIGABYTE GA-Z68X-UD5-B3

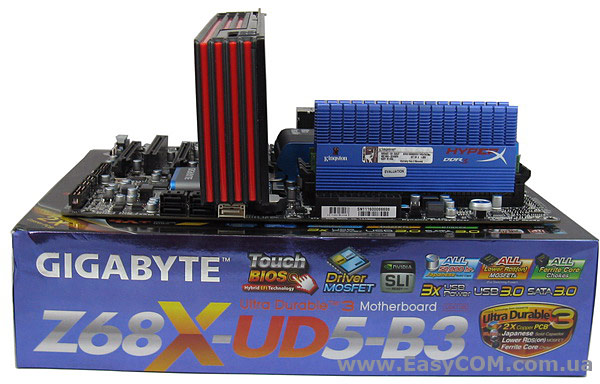

Материнська плата GIGABYTE GA-Z68X-UD5-B3 упакована в помітно оформлену картонну коробку в темних тонах з безліччю написів і фірмових емблем. На лицьовій стороні упаковки заявлені всі основні функції і технології, підтримувані даним продуктом. Відповідні значки та піктограми дають зрозуміти що серед цікавих функцій і технологій даної плати знайшли застосування такі, як: утиліта «Touch BIOS», яка слугує для керування налаштуваннями BIOS з-під операційної системи, також за допомогою сенсорного введення; виконання за технологією Ultra Durable 3; наявність 20-фазного стабілізатора живлення; підтримка стандартів SATA 6.0 Гб/с, USB 3.0 і мультиграфічних технологій AMD CrossFireX і NVIDIA SLI; а також можливість прискорення дискової підсистеми за рахунок використання Intel Smart Technology – і це далеко не все.

GIGABYTE GA-Z68X-UD5-B3

Зворотна сторона упаковки має більше інформації про можливості даної материнської плати за допомогою величезної кількості всіляких значків і ілюстрацій. Крім того, тут докладно описуються: технологія Ultra Durable 3, особливості реалізації 20-фазного стабілізатора живлення і концепції «333». Також наведена фотографія зовнішнього вигляду плати з посиланнями на важливі елементи.

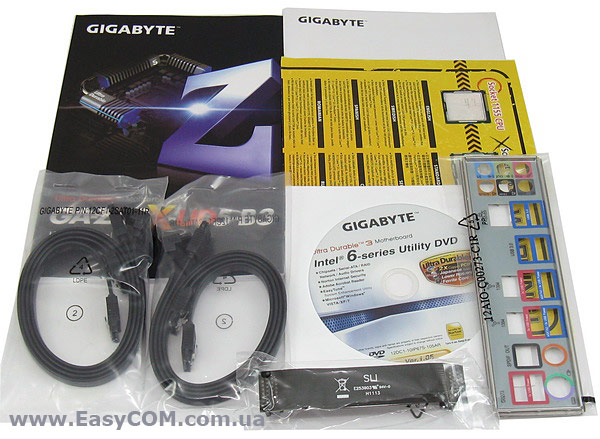

Комплектація материнської плати GIGABYTE GA-Z68X-UD5-B3 містить у собі:

  • посібник користувача;
  • диск з драйверами і утилітами;
  • 4 x SATA-кабелі;

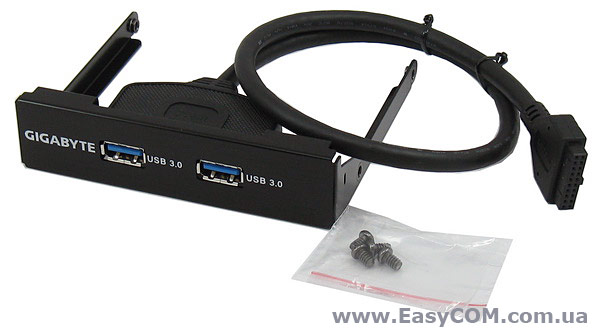

  • модуль з двома роз’ємами USB 3.0;
  • SLI-міст;
  •  заглушку інтерфейсної панелі.

Цілком гідна комплектація для плати такого рівня.

GIGABYTE GA-Z68X-UD5-B3

GIGABYTE GA-Z68X-UD5-B3

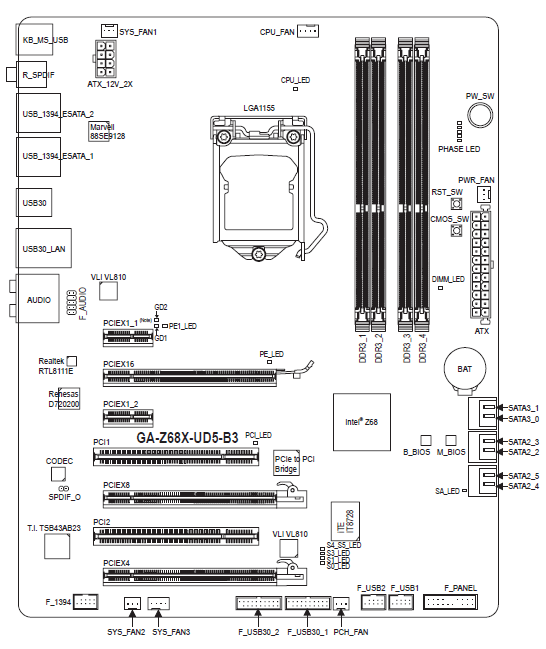

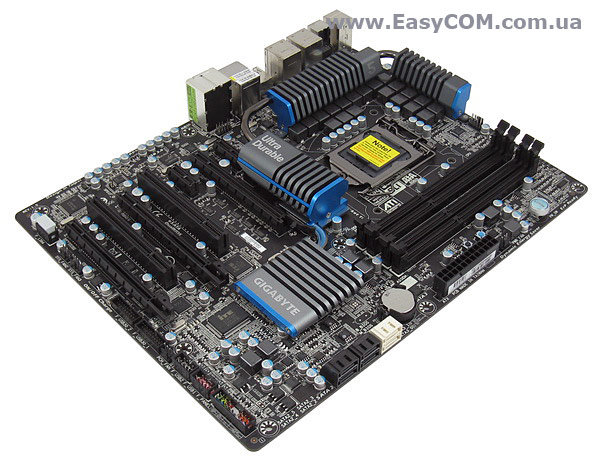

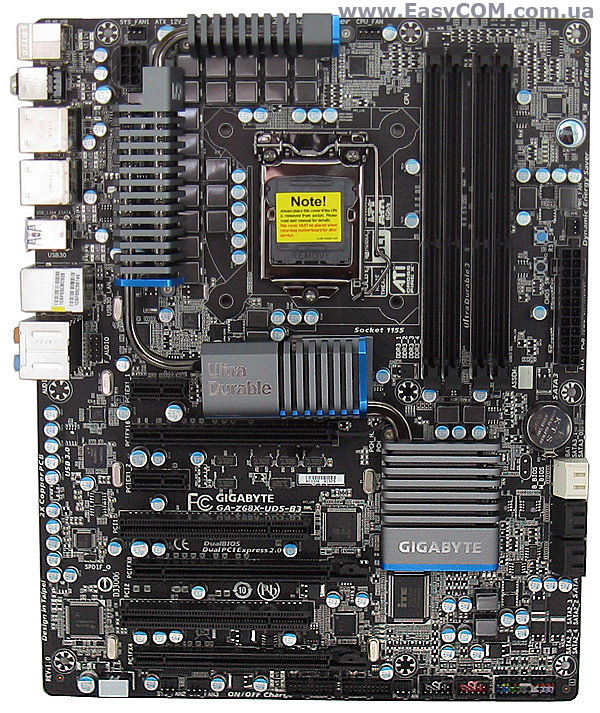

Розглянута сьогодні материнська плата GIGABYTE GA-Z68X-UD5-B3 виконана на текстоліті чорного кольору з подвоєною товщиною шарів міді відповідно до технології Ultra Durable 3. Компонування елементів і роз’ємів розглянутої плати в цілому вдале. Роз’єми оперативної пам'яті досить віддалені від верхнього слота PCI Express 2.0 x16, щоб габаритна відеокарта не блокувала засувки ОЗП, а порти SATA мають горизонтальну орієнтацію, що знову ж не перешкоджає встановленню великогабаритних відеоадаптерів. Розташування роз’ємів основного і додаткового живлення також обрано вдало по краям плати. Фронт-панель і внутрішні порти USB розпаяні в нижньому правому куті плати, і можна легко ними користуватися. З корисних для оверклокерів функцій відзначимо наявність кнопок «Power», «Reset» і кнопки для очищення CMOS, які розташовані поруч з основним роз’ємам живлення.

GIGABYTE GA-Z68X-UD5-B3

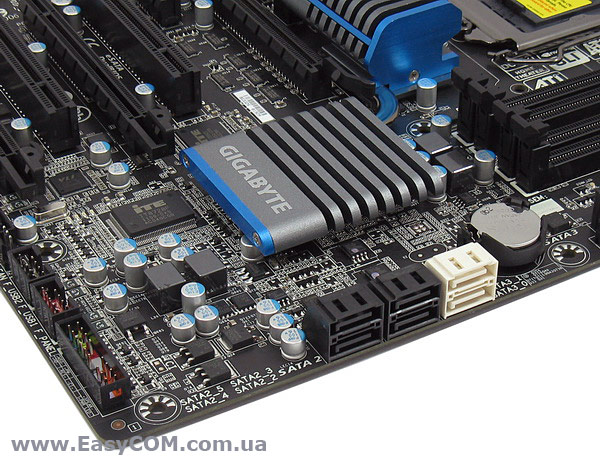

Дискова підсистема материнської плати GIGABYTE GA-Z68X-UD5-B3 заснована на чіпсеті Intel Z68 Express, який підтримує чотири порти SATA 3 Гб/c і два SATA 6 Гб/c, останні пофарбовані в білий колір. Можлива організація RAID-масивів рівнів 0, 1, 5 і 10. Крім того, дана материнська плата може похвалитися наявністю двох портів eSATA 6 Гб/c, за роботу яких відповідає контролер Marvell 88SE9128.

Цікавим моментом функціональної організації розглянутої материнської плати є можливість підключення до неї одразу восьми пристроїв через інтерфейс USB 3.0. Реалізоване це ось так: є один стандартний контролер NEC D720200AF1, для двох інтерфейсів USB 3.0, кожен з яких підключений до хабу VIA Labs VLI810. В результаті кожен з хабів дає по чотири порти USB 3.0, один хаб виводить 4 порти на інтерфейсну панель, другий дає можливість підключення такої ж кількості портів за допомогою двох спеціальних коннекторів на самій платі.

GIGABYTE GA-Z68X-UD5-B3

GIGABYTE GA-Z68X-UD5-B3

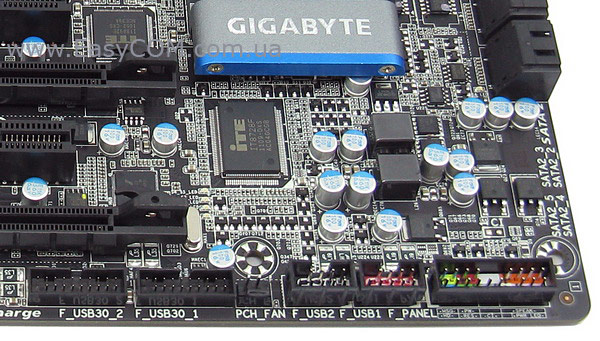

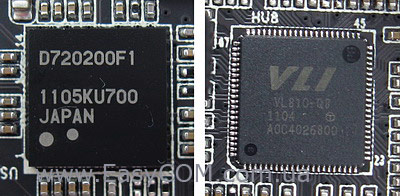

Самим набором логіки Intel Z68 Express підтримується до 12 портів USB 2.0, але на материнській платі GIGABYTE GA-Z68X-UD5-B3 їх реалізовано десять. Шість портів виведені на інтерфейсну панель (чотири стандартні плюс два порти комбінованих з eSATA), ще чотири можна підключити за допомогою коннекторів, що знаходяться на платі.

GIGABYTE GA-Z68X-UD5-B3

Материнська плата GIGABYTE GA-Z68X-UD5-B3 має сім слотів розширення: PCI-Express x16 у кількості трьох штук, і по два PCI-E x1 і PCI. У повноцінному режимі здатен працювати тільки перший слот PCI-E x16, а у випадку встановлення другої відеокарти, 16 ліній PCI-E діляться по вісім на перший і другий слоти. Третій же слот PCI-E x16 є опціональним і забезпечується чіпсетом, тому йому доступно тільки чотири лінії PCI-E, і тільки якщо не задіяні слоти PCI-E x1.

Для підтримки PCI-пристроїв використовується міст між лініями PCI-E і шиною PCI, у якості якого виступає контролер ITE IT8892E, розташований поруч з першим слотом PCI.

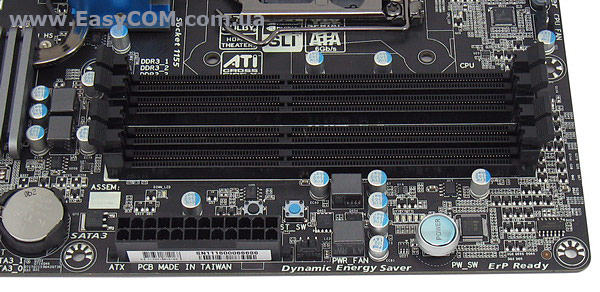

 На материнській платі GIGABYTE GA-Z68X-UD5-B3 встановлено чотири 240-контактних роз’єми DIMM двоканальної архітектури під оперативну пам'ять стандарту DDR3. Максимально можливий загальний об'єм оперативної пам'яті становить 32 ГБ, такого об'єму можна досягти, встановивши чотири модулі ємністю 8 ГБ. Максимально можлива гарантована частота оперативної пам'яті становить 2133 МГц у режимі розгону. Для організації роботи пам'яті у двоканальному режимі необхідно спочатку заповнювати непарні слоти, тобто починаючи з першого від процесорного роз’єму.

У цій же області можна помітити кнопки «Power», «Reset» і кнопку для очищення CMOS, які полегшать життя оверклокерам при роботі з відкритим стендом.

GIGABYTE GA-Z68X-UD5-B3

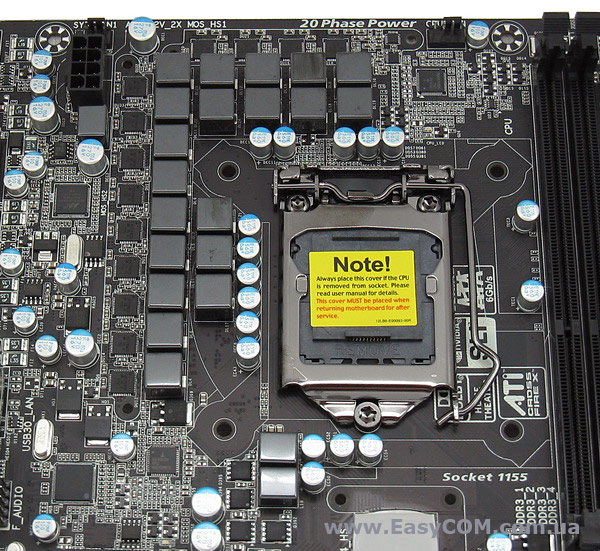

Живлення ядра процесора і вбудованого в нього «системного агента» організовано за складною схемою, яка містить у собі 20 фаз на саме ядро і 2 фази на вбудовану додаткову логіку - таким чином, схему живлення материнської плати GIGABYTE GA-Z68X-UD5-B3 можна охарактеризувати як 20+2-фазну. Вузол живлення процесора має керування ШІМ-контролерами Intersil ISL6322G і Intersil ISL6366. Останній має можливість зміни кількості активних фаз залежно від навантаження, що можна проконтролювати за допомогою спеціальних світлодіодів, розташованих поруч з кнопкою «Power». Використана елементна база складається тільки з якісних компонентів: японських конденсаторів, дроселів з феритовою серцевиною, а замість польових транзисторів використовуються більш ефективні інтегральні мікросхеми DrMOS. Живлення процесора забезпечує 8-контактний роз’єм ATX12V. Всі перелічені особливості разом дозволяють даній материнській платі бути як економічною, так і досягати дуже гарних показників розгону залежно від режиму роботи.

GIGABYTE GA-Z68X-UD5-B3

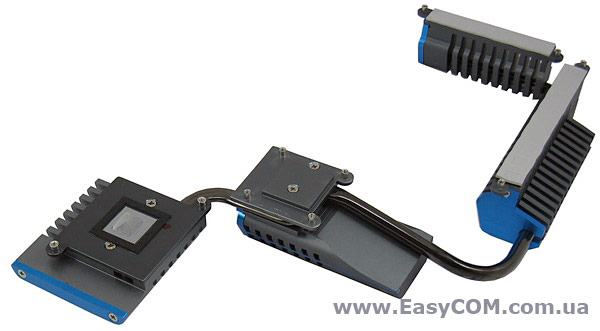

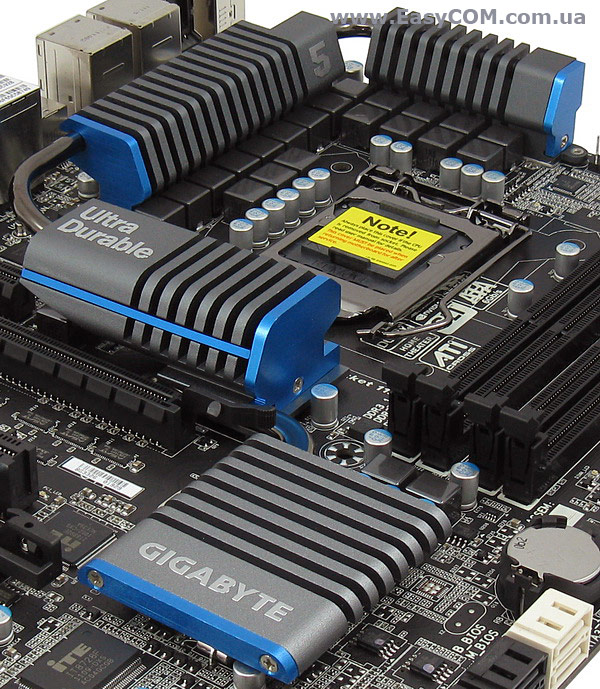

Материнська плата GIGABYTE GA-Z68X-UD5-B3 має дуже гідну систему охолодження, яка складається з чотирьох алюмінієвих радіаторів, з'єднаних тепловими трубками. Для кращого розсіювання тепла в системі охолодження використаний проміжний радіатор, який з'єднує радіатор чіпсету з радіаторами MOSFET. Варто звернути увагу, що частина чіпів DrMOS знаходиться на звороті плати і позбавлена будь-яких елементів охолодження. Кріплення всіх радіаторів здійснене за допомогою зручних для демонтажу гвинтів. У якості термоінтерфейса на радіаторі чіпсету використовується в'язка термопаста, інші радіатори контактують з компонентами через термопрокладки. Система охолодження гідно справлялася з своїми обов'язками, під час тестування температура жодного з радіаторів не піднімалася вище 40°C.

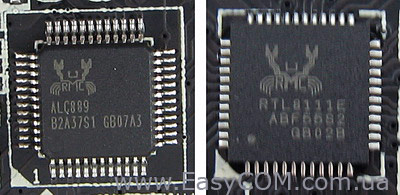

Звукова підсистема заснована на HDA-кодеку 8-канального звуку ALC889, а для підтримки мережних з'єднань слугує гігабітний LAN-контролер Realtek 8111E.

GIGABYTE GA-Z68X-UD5-B3

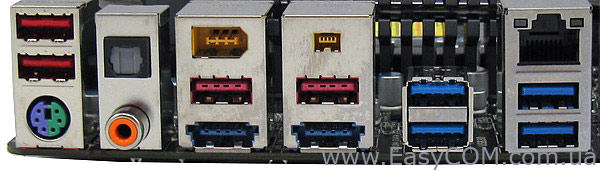

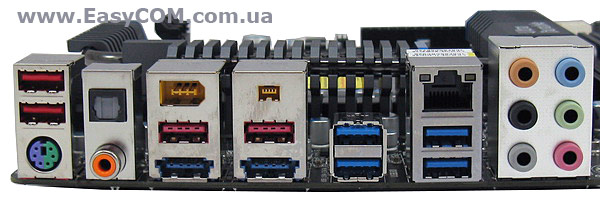

На інтерфейсну панель GIGABYTE GA-Z68X-UD5-B3 виведені наступні порти:

  • 1 x PS/2 (клавіатура/миша);
  • 1 x LAN (RJ45);
  • 4 x USB 3.0;
  • 4 x USB 2.0;
  • 2 x eSATA/USB комбінованих порти;
  • 1 x IEEE1394;
  • 1 x оптичний SPDIF;
  • 1 x коаксіальний SPDIF;
  • 8-канальний аудіо вихід.

У конфігурації інтерфейсної панелі присутні всі необхідні порти і роз’єми, якщо не взяти до уваги той факт, що на ній відсутні будь-які інтерфейси для виводу відеосигналу з вбудованого в процесор відеоядра. Таким чином, дана материнська плата позбавлена такої переваги набору логіки Intel Z68 як технологія LucidLogic Virtu. Напевно, розробники GIGABYTE GA-Z68X-UD5-B3 вирішили, що на платі такого рівня навряд чи хтось буде використовувати інтегроване відеоядро – і позбавили її такої можливості з маркетингових міркувань. Ми, все-таки, запишемо дану особливість у недоліки, тому що технологія LucidLogic Virtu є одна з головних особливостей набору логіки Intel Z68 Express.

GIGABYTE GA-Z68X-UD5-B3

Материнська плата GIGABYTE GA-Z68X-UD5-B3 має достатню кількість роз’ємів для підключення вентиляторів: один 4-контактний для процесорного кулера і ще три 3-контактні для корпусних вентиляторів.

BIOS

BIOS материнської плати GIGABYTE GA-Z68X-UD5-B3 заснована на коді Award і доповнена такою корисною технологією як Hybrid EFI, яка дозволяє підтримувати накопичувачі об'ємом понад 3 ТБ, а також утилітою Touch BIOS, яка дозволяє змінювати налаштування через операційну систему і підтримує сенсорне керування.

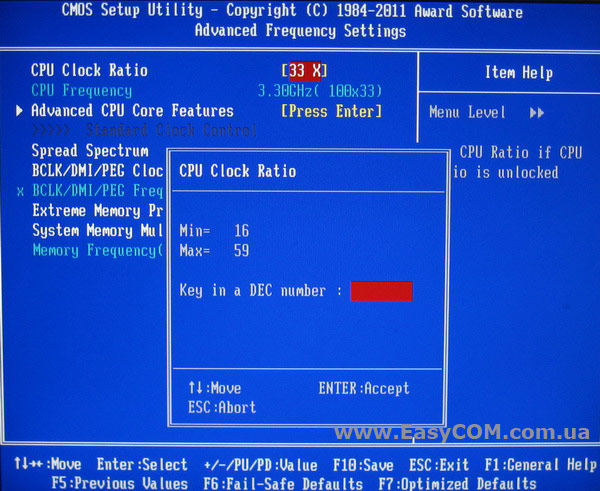

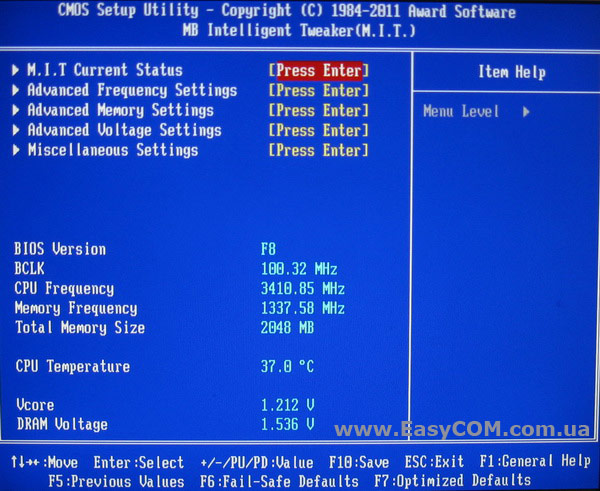

Налаштування, відповідальні за розгін системи, зібрані в розділі «MB Intelligent Tweaker (M.I.T.)». Даний розділ містить достатню кількість опцій для налаштування продуктивності системи. Для зручності, всі доступні налаштування зібрані в таблицю:

Параметр

Назва меню

Діапазон

Крок

Процесорний множник

CPU Clock Ratio

16 – 59

1

Множник частоти Turbo Boost

Turbo Ratio (Core)

0 – 255

1

Обмеження по потужності

Turbo Power Limit

0 – 1000 Вт

1

Обмеження по струму

Core Current Limit

0 – 500 А



Частота системної шини, МГц

BCLK/DMI/PEG Frequency

80 – 200 МГц

0,1

Дільник для пам'яті

System Memory Multipllier (SPD)

8, 10.66, 13.33, 16.00, 18.66, 21.33



Затримки ОЗП



CAS Latency, tRCD, tRP, tRAS, tRC, tRRD, tWTR, tWR, tWTP, tRFC, tRTP, tRAW, CMD



Напруга на процесорі, В

CPU Vcore

0,750 – 1,7 В

0,005 В

Напруга на шині QPI/Vtt, В

QPI/Vtt Voltage

0,8 – 1,7 В

0,02 В



System Agent Voltage

0,755 – 1,305 В

0,005 В



PCH Core

0,840 – 1,940 В

0,02 В

Напруга живлення ФАПЧ

CPU PLL

1,520 – 2,520 В

0,02 В

Напруга на модулях пам'яті, В

DRAM Voltage

0,9 – 2,6 В

0,02 В



DRAM Vref.

0,7 – 0,82 В

0,01 В



DRAM Termination

0,45 – 1,38 В

0,02 В



Ch-A Data Vref.

0,54– 1,39 В

0,01 В



Multi-Steps Load-Line

Level 1 – Level 10



Отже, у даному розділі BIOS можна регулювати величину процесорного множника для розгону процесорів, у яких він розблокований.

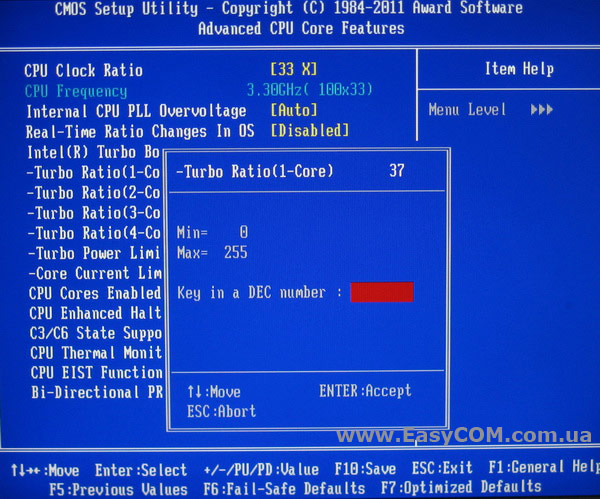

Збільшити продуктивність процесорів з заблокованим множником можна шляхом підвищення значення турбомножника.

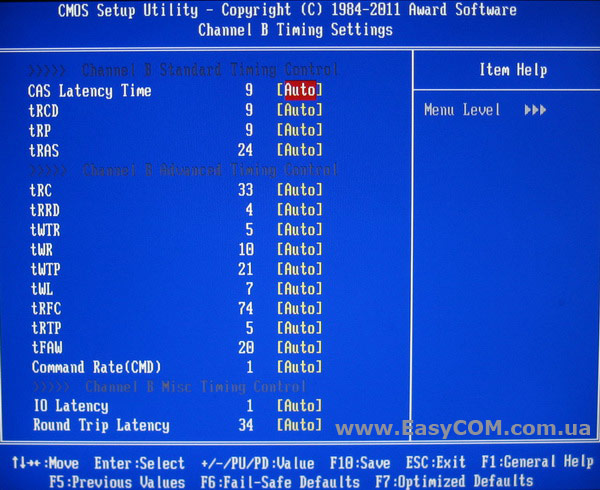

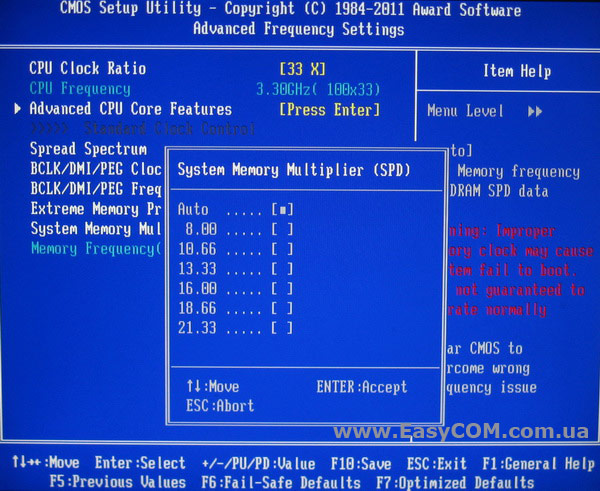

Частоту пам'яті можна змінювати аж до 2133 МГц, а також налаштовувати всі основні її таймінги.

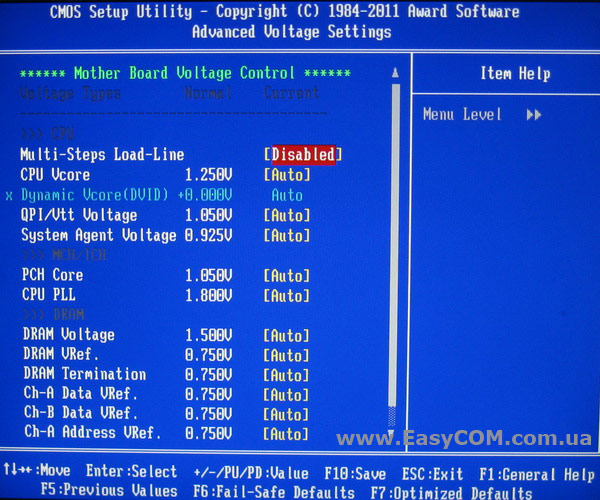

Крім того, доступні налаштування для регулювання напруги на всіх основних компонентах системи.

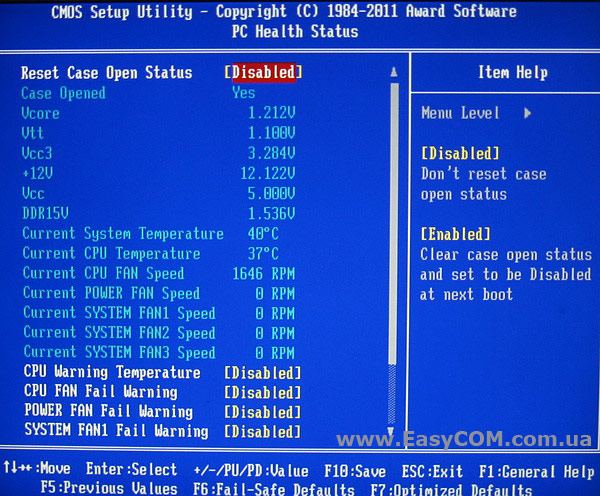

У розділі моніторингу «PС Health Status» можна стежити за:

  • температурою материнської плати і процесора;
  • швидкістю обертання процесорного кулера і трьох корпусних вентиляторів;
  • напругою на ядрі процесора, вбудованому контролерові пам'яті (Vtt), оперативної пам'яті;
  • напругою на лініях живлення +12 В, +5 В і +3,3В.

Крім того, у цьому розділі можна включити функцію автоматичного керування процесорним кулером CPU Smart FAN Control, яка має чотири режими інтенсивності.

Утиліти

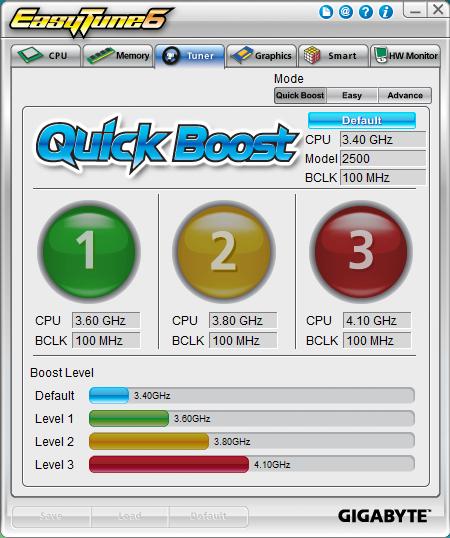

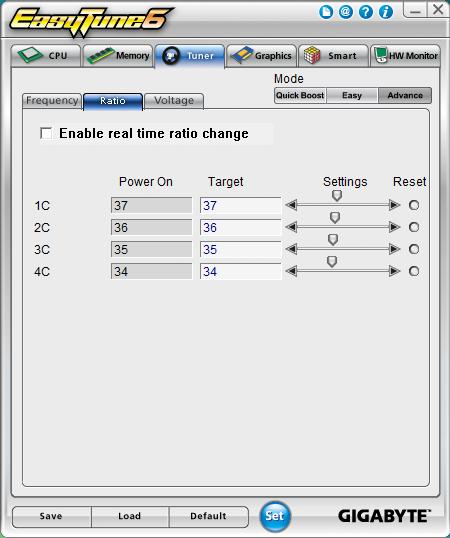

У комплекті з материнською платою GIGABYTE GA-Z68X-UD5-B3 поставляється багатофункціональна утиліта для налаштування, розгону і моніторингу системи в середі Windows - GIGABYTE EasyТune 6. Дана утиліта, крім всього іншого, дозволяє швидко і абсолютно безпечно розганяти процесор з розблокованим множником за допомогою функції «Quick Boost», яка має три щаблі прискорення процесора.

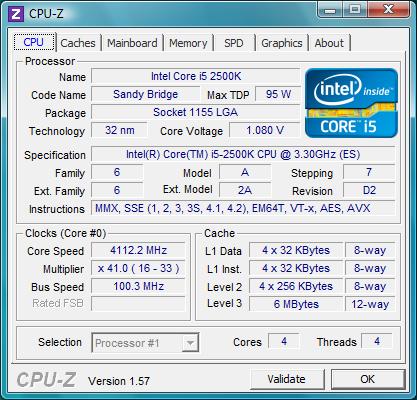

Частоту процесора Intel Core i5-2500K успішно вдалося підняти до 4100 МГц при виборі третього щабля розгону, при цьому збільшується тільки множник, інші параметри системи залишаються незмінними.

Збільшити продуктивність процесорів з заблокованим множником можна змінюючи множники технології Intel Turbo Boost вручну.

Можливості розгону

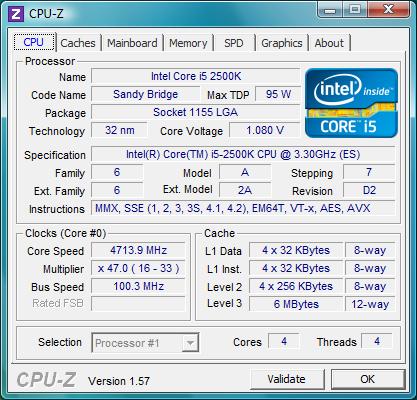

Для визначення розгінного потенціалу материнської плати GIGABYTE GA-Z68X-UD5-B3 ми розганяли встановлений на неї процесор Intel Core i5-2500K шляхом підвищення його множника в BIOS і збільшення напруги його живлення до 1,44В. Підсумок - 4,7 ГГц, при цьому утиліта CPUZ невірно відображає напругу на ядрі. Результат розгону досить високий, швидше за все, досвідчений оверклокер зможе досягти і більш вражаючих результатів шляхом тонкого налаштування параметрів BIOS.

Тестування

Для перевірки можливостей материнських плат використане наступне обладнання:

Процесор

Intel Core i5-2500K (LGA1155, 3,3 ГГц, L3 6 МБ)
Turbo Boost: enable C1E: enable

Кулер

Scythe Kama Angle Rev.B

Оперативна пам'ять

2x DDR3-2000 1024 МБ Kingston HyperХ KHX16000D3T1K3/3GX

Відеокарта

MSI R4850-2D1G-OC (Radeon HD 4850, 1 ГБ GDDR3, PCIe 2.0)

 Жорсткий диск

Seagate Barracuda 7200.12 ST3500418AS, 500 ГБ, SATA-300, NCQ

Оптичний привід

ASUS DRW-1814BLT SATA

 Блок живлення

Seasonic SS-650JT Active PFC (650 Вт, 120 мм вентилятор)

Корпус

CODEGEN M603 MidiТower (2х 120 мм вентилятора на вдув/видув)

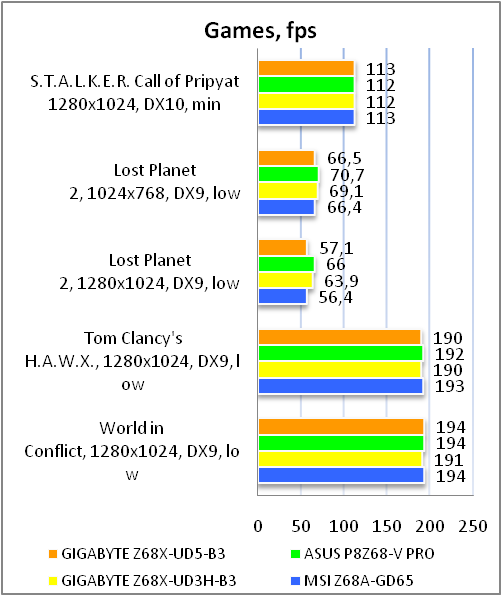

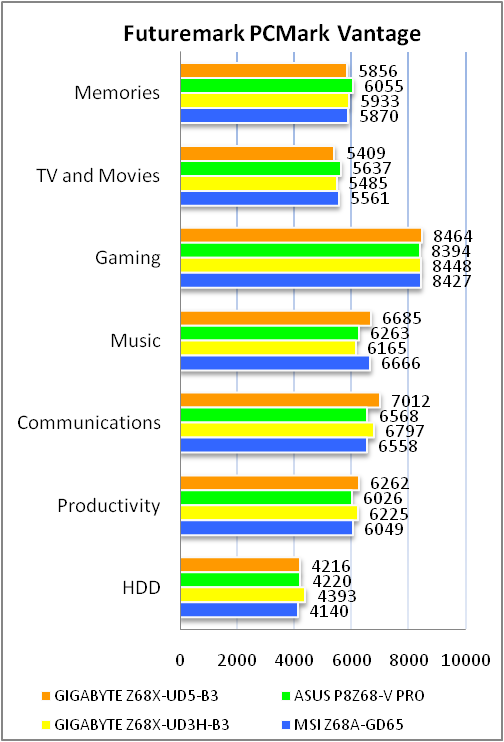

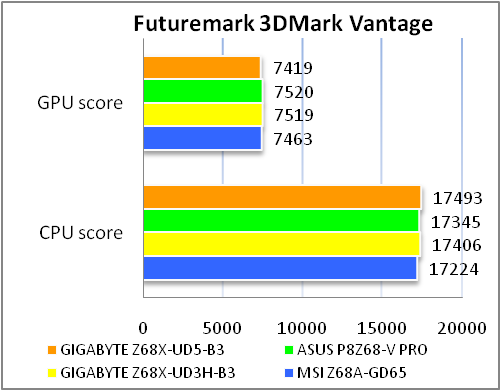

Результати тестів з дискретним відеоадаптером:

Продуктивність материнської плати GIGABYTE GA-Z68X-UD5-B3 перебуває на рівні конкурентів, так що можна зробити висновок про використання добре налагодженої версії BIOS. Тести з інтегрованим відео не проводилися, тому що дана материнська плата не має змоги працювати з вбудованим у процесор графічним ядром.

Тестування звукового тракту на основі кодека Realtek ALC889

Загальні результати (Rightmark Audio Analyzer)

Режим роботи 16-bit, 44,1 khz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.15, -0.24

Дуже добре

Рівень шуму, дБ (А)

-91.7

Дуже добре

Динамічний діапазон, дБ (А)

91.6

Дуже добре

Гармонійні викривлення, %

0.129

Середньо

Гармонійні викривлення + шум, дБ(A)

-52.9

Погано

Інтермодуляційні викривлення + шум, %

0.252

Середньо

Взаємопроникнення каналів, дБ

-81.8

Дуже добре

Інтермодуляції на 10 кГц, %

0.255

Середньо

Загальна оцінка



Добре

Режим роботи 24-bit, 192 khz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.05, -0.14

Дуже добре

Рівень шуму, дБ (А)

-94.4

Дуже добре

Динамічний діапазон, дБ (А)

94.3

Дуже добре

Гармонійні викривлення, %

0.0019

Відмінно

Гармонійні викривлення + шум, дБ(A)

-86.9

Добре

Інтермодуляційні викривлення + шум, %

0.0065

Відмінно

Взаємопроникнення каналів, дБ

-79.9

Дуже добре

Інтермодуляції на 10 кГц, %

0.0074

Відмінно

Загальна оцінка



Дуже добре

Звуковий кодек Realtek ALC892, інтегрований на даній платі, одержав у тестуванні загальну оцінку «дуже добре», а виходить, він цілком задовольняє потреби середньостатистичного користувача.

Висновки

Сьогодні ми познайомилися з черговою материнською платою, заснованою на «універсальному» наборі системної логіки Intel Z68 Express. Розглянута в рамках даного огляду GIGABYTE GA-Z68X-UD5-B3 належить до класу високо функціональних рішень для геймерів і користувачів, для яких важлива висока продуктивність. Дійсно, геймерам дана материнська плата може запропонувати до трьох слотів PCI-Express x16 з підтримкою технологій AMD CrossFireX і NVIDIA SLI, а любителі розгону зможуть насолодитися гарним розгінним потенціалом плати і широкими можливостями оптимізації, які пропонує набір логіки Intel Z68 Express. Крім того, не можна не відзначити дуже надійний і продуктивний вузол живлення процесора, реалізований на даній платі – він буде дуже до речі серйозним оверклокерам, яким потрібна готовність системи живлення процесора до високих навантажень. Не варто забувати і про реалізовану в наборі логіки Intel Z68 Express технологію кешування даних Intel Smart Response Technology, яка була доповнена утилітою GIGABYTE EZ Smart Response для легкого налаштування системи під роботу даної технології. Проте розглянута сьогодні материнська плата позбавлена другої переваги нового набору логіки - це технології LucidLogic Virtu. Даний факт можна назвати єдиним недоліком материнської плати GIGABYTE GA-Z68X-UD5-B3.

Переваги:

  • наявність трьох слотів PCI-Express x16;
  • підтримка технологій NVIDIA SLI і AMD CrossFireX;
  • надійний і продуктивний вузол живлення;
  • підтримка восьми портів USB 3.0;
  • гарний розгінний потенціал;
  • наявність функцій TouchBIOS і Hybrid EFI;
  • підтримка слотів PCI;
  • гарна система охолодження.

Особливості:

  • відсутність можливості працювати з інтегрованим у процесор відеоядром.


Автор: Дмитро Ісаєв
Переклад: Анна Смірнова

Дякуємо українському представництву компанії GIGABYTE за надану для тестування материнську плату.

Дякуємо компаніям Intel, Kingston, MSI і Sea Sonic за надане для тестового стенда обладнання.
