Огляд і тестування материнської плати GIGABYTE GA-Z68MA-D2H-B3

Розглянута сьогодні материнська плата від компанії GIGABYTE завдяки своєму невеликому розміру, використаному чіпсеті і підтримці технологій NVIDIA SLI і ATI CrossFireX, напевно зможе привернути увагу споживача, зацікавленого в складанні компактного комп'ютера з високою продуктивністю, необхідної для сучасних ігор. Також GIGABYTE GA-Z68MA-D2H-B3 може стати в якості першої материнської плати з можливістю розгону для знайомства з розгінним потенціалом процесорів лінійки Intel Sandy Bridge з розблокованим множником.

Материнська плата GIGABYTE GA-Z68MA-D2H-B3 заснована на чіпсеті Intel Z68 Express. Докладно особливості даного набору системної логіки були описані в попередніх матеріалах, але нагадаємо, що Intel Z68 Express поєднує в собі переваги чіпсетів Intel P67 і H67 Express, а саме дозволяє успішно здійснювати розгін процесора підвищенням значення множника і при цьому працювати з інтегрованим графічним ядром. Відмінною рисою, відсутньої в чіпсетах Intel P67 і H67 Express, стала підтримка SSD-кешування Intel Smart Response Technology і технології LucidLogix Virtu, яка дозволяє задіяти технологію Quick Sync одночасно c роботою на дискретній відеокарті.

Пропонуємо перейти безпосередньо до огляду материнської плати GIGABYTE GA-Z68MA-D2H-B3.

Специфікації материнської плати GIGABYTE GA-Z68MA-D2H-B3

Виробник	GIGABYTE
Модель	GIGABYTE GA-Z68MA-D2H-B3 rev. 1.3
Чіпсет	Intel Z68 Express
Процесорний роз’єм	Socket LGA 1155
Підтримувані процесори	Intel Core i7 / Intel Core i5 / Intel Core i3 /Intel Pentium / Intel Celeron в LGA1155
Використовувана пам'ять	DDR3 2133/1866/1600/1333/1066 МГц
Підтримка пам'яті	4 x 1.5V DDR3 DIMM слота з підтримкою до 32 ГБ пам'яті
Слоти розширення	3 x PCI Express x16 (x16/x8/x4) 1 x PCI Express x1
Дискова підсистема	Чіпсет Intel Z68 Express підтримує: 4 x SATA 3 Гбіт/с порту з підтримкою до 4 пристроїв SATA 3 Гбіт/с 2 x SATA 6 Гбіт/с порту з підтримкою до 2 пристроїв SATA 6 Гбіт/с
LAN	1 x гігабітний мережний контролер RTL8111E (10/100/1000 Мбіт/с)
Звукова підсистема	Кодек Realtek ALC889 High Definition Audio 2/4/5.1/7.1-канальний звук SPDIF Out
Живлення	24-контактний роз’єм живлення ATX 4-контактний ATX12V роз’єм живлення
Охолодження	Алюмінієвий радіатор на MOSFET Алюмінієвий радіатор південного моста
Зовнішні порти I/O	1 x DVI-D 1 x D-Sub роз’єм 1 x PS/2 (клавіатура/миша) 2 x USB 3.0/2.0 1 х HDMI 1 х SPDIF вихід (оптичний) 4 x USB 2.0/1.1 3 x аудіо порти (Line-in/ Line-out/ MIC) 1 x RJ45 LAN
Внутрішні порти I/O	1 x роз’єм для підключення системного вентилятора 1 x коннектор виводу звуку на передню панель 2 x порт SATA 6Гбіт/с 4 x порт SATA 3Гбіт/с 1 x блок коннекторів передньої панелі 1 x роз’єм вентилятора CPU 1 x джампер для скидання CMOS 1 х COM 4 х USB 2.0/1.1 1 x Trusted Platform Module (TPM) 1 x SPDIF Out
BIOS	2 x 32 Мбіт ПЗП Використаний BIOS, що випускається по ліцензії компанії AWARD PnР 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b Підтримка технології DualBIOS
Комплектація	посібник користувача; брошура з опис гарантії; диск з драйверами і утилітами; 2 x кабелі SATA; 1 x SLI міст; заглушка інтерфейсної панелі.
Форм-фактор, розміри, мм	Micro-ATX 244 х 244
Сайт виробника	http://www.gigabyte.ua/

Упаковка і комплектація

Стандартно для GIGBYTE, материнські плати середнього цінового сегмента поставляються в досить компактній картонній коробці, виконаній з білого глянсового картону. Стиль усіх зображень витриманий у яскраво червоному кольорі, і при швидкому погляді на упаковку увагу привертає до себе великий логотип технології Intel Smart Response Technology і обіцяне прискорення роботи в чотири рази при її використанні. Більш докладно, про технологію SSD-кешування Intel Smart Response Technology, ви можете прочитати в огляді материнської плати ASUS P8Z68-V PRO.

Також на коробці розташовані: найменування моделі плати, згадування про те, що в цьому продукті GIGABYTE використовує технологію Ultra Durable 2, яка гарантує присутність твердотільних японських конденсаторів і катушок індуктивності з феритовою серцевиною. Нижче є оцінки про наявність утиліти «Touch BIOS» для керування налаштуваннями BIOS з-під операційної системи. Тут же розташовані оцінки про наявність технології DualBIOS з підтримкою завантаження з жорстких дисків розміром більше 3 ТБ, наявності інтерфейсу SATA 6 Гбіт/с і підтримки високошвидкісного інтерфейсу USB 3.0 з пропускною здатністю до 5 Гбіт/с.

Окремо відзначена готовність плати до роботи з новими процесорами сімейства Intel Ivy Bridge, виконаними по 22-нанометровому процесу, і підтримка PCI-Express 3.0.

Виходячи з назви плати, заздалегідь стає зрозуміло, які саме відмінні риси вона має. Давайте розберемося в маркуванні плати GA-Z68MA-D2H-B3:

• GA - виріб компанії GIGABYTE: категорія "Системні плати";
• Z68 - назва використаного в материнській платі чіпсету;
• M - позначення форм-фактору, а саме Micro-ATX;
• А - на платі реалізована фірмова технологія 333 (USB 3.0, SATA 3.0, 3x USB Power Boost);
• D - на платі встановлені тільки твердотільні конденсатори;
• 2 - сегмент (від 2 до 9), у цьому випадку бюджетний;
• H - розширені можливості для виводу відеосигналу засобами інтегрованого в ядро ЦП графічного контролера (декілька різних відеопортів, також HDMI);
• B3 - плата спроектована на базі чіпсету Intel 6-ї серії (cтеппінг чіпсету B3).

Розширена інформація про продукт є на задній стороні упаковки. У центрі коробки зображена сама материнська плата, а також приводяться основні відмінності між чіпсетами Intel Z68 і P67 Express. У нижній частині нанесені логотипи використаних технологій, а саме:

• Підтримка в BIOS накопичувачів об'ємом понад 3 ТБ;
• Підтримка набору технологій Smart 6 (більш докладно з описом кожної утиліти можна ознайомитися, перейшовши за посиланням);
• Застосування твердотільних японських конденсаторів з терміном служби 50 тис. годин;
• Підтримка USB 3.0;
• Наявність DVI і HDMI виходів;
• Підтримка технології ATI CrossFireX;
• Підтримка технології NVIDIA SLI.

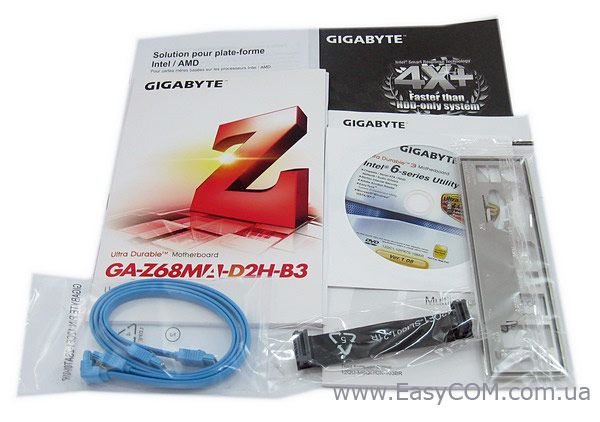

Комплект поставки стандартний для материнської плати середнього цінового сегмента. Логічно, що при наявності підтримки технології NVIDIA SLI, виробник додав до стандартної комплектації відповідний міст. У комплекті з GIGABYTE GA-Z68MA-D2H-B3 поставляється:

• Документація;
• Диск з драйверами і утилітами;
• Два SATA-шлейфа (один з них з Г-подібним коннектором);
• Міст SLI;
• Заглушка інтерфейсної панелі.

Дизайн і особливості плати

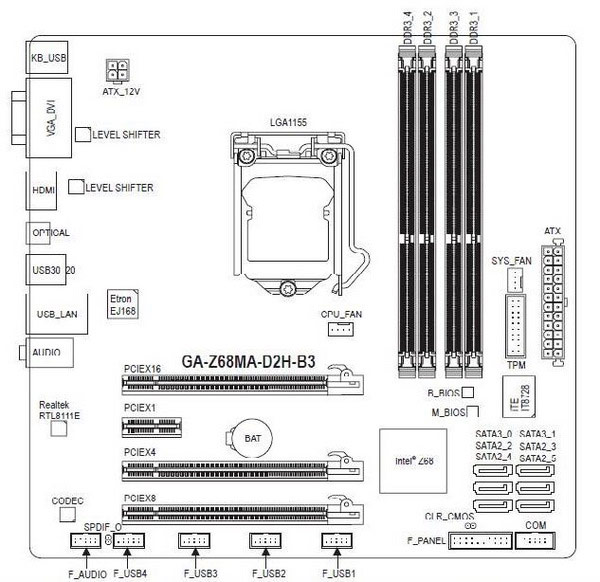

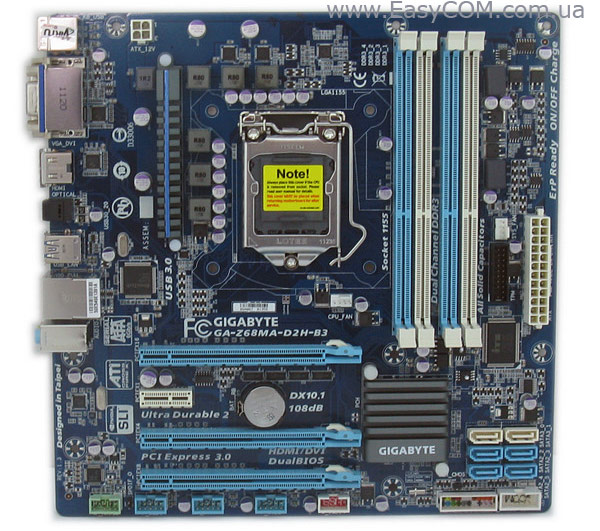

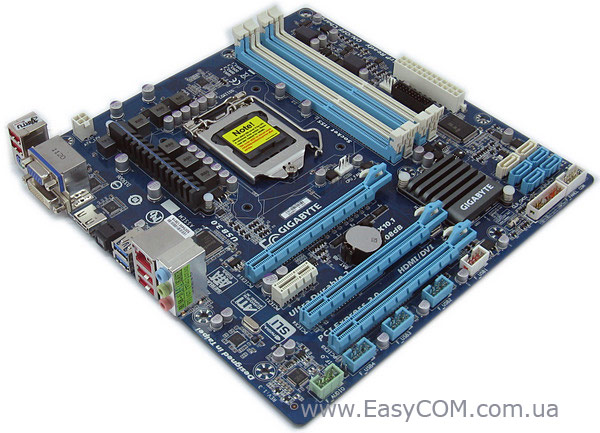

Дизайн материнської плати GIGABYTE GA-Z68MA-D2H-B3 типовий для Micro-ATX моделей компанії. Компонування плати виконане досить продумано, але присутні і стандартні, для рішень подібного розміру, недоліки, а саме: нижні засувки роз’ємів для встановлення модулів пам'яті близько сусідять з першим слотом PCI Express x16, що завадить доступу до модулів при встановленій відеокарті, а на нижньому правому краї плати відсутній кріпильний отвір під гвинт, що вимагає певної обережності при підключенні SATA-пристроїв. Фактично всі порти і роз’єми розміщені по краю плати, що буде зручно при розміщенні проводів і кабелів у системному блоці.

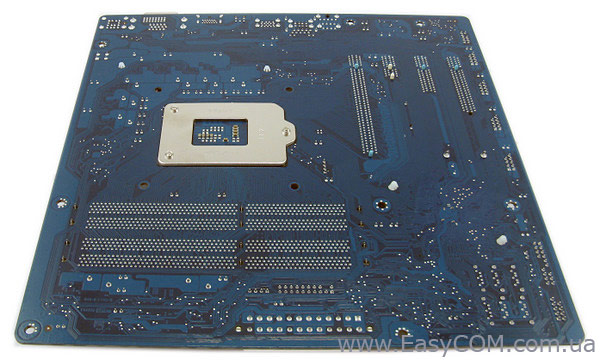

Зворотна сторона привертає увагу хіба що підсилювальною пластиною роз’єму Socket LGA 1155 виробництва Lotes, що повинно забезпечити можливість встановлення досить потужних систем охолодження, які знадобляться при серйозному розгоні процесора.

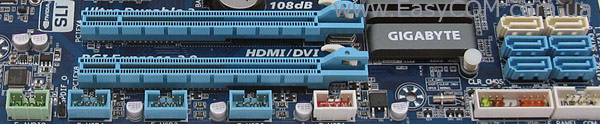

У нижній частині материнської плати, перпендикулярно її поверхні, розташовані шість портів SATA, всі реалізовані силами чіпсету Intel Z68 Express. Чотири порти синього кольору відповідають специфікації SATA 3 Гбіт/с, білого - SATA 6 Гбіт/с. Порти розташовані на достатньому віддаленні від PCI Express х4 і x8 слотів, але найбільш довгі відеокарти можуть завадити підключенню накопичувачів. Поруч розташовані роз’єми підключення внутрішніх портів USB, один з них має можливість заряджати портативні пристрої навіть при виключеному комп'ютері. Всього ж на платі GIGABYTE GA-Z68MA-D2H-B3 реалізовано тільки 10 портів USB: 6 на інтерфейсній панелі і 4 внутрішніх. Є підтримка масивів SATA RAID 0, RAID 1, RAID 5 і RAID 10. Поруч розташовані колодки підключення передньої панелі, старий COM порт і джампер Clr_CMOS.

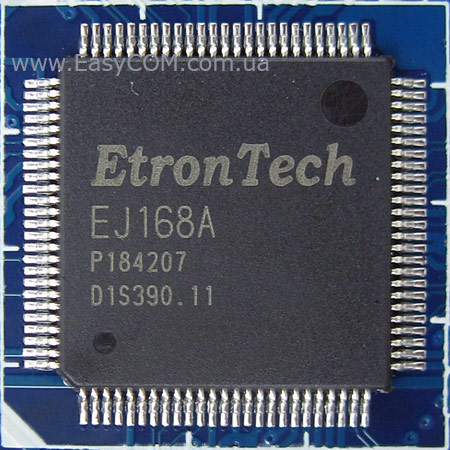

Оскільки чіпсет, що лежить в основі плати, не може забезпечити роботу інтерфейсу USB 3.0, то два такі порти, виведені на інтерфейсну панель, реалізовані силами контролера Etrontech EJ168A.

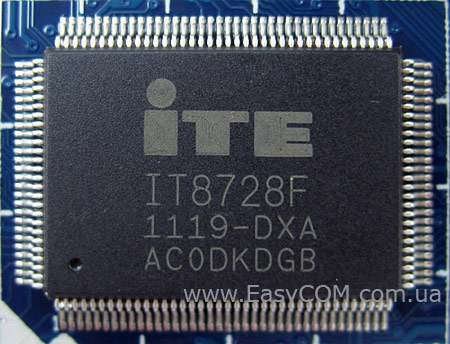

Можливості Multi I/O забезпечені мікросхемою ITE IT8728F, яка керує портами PS/2, COM і забезпечує моніторинг.

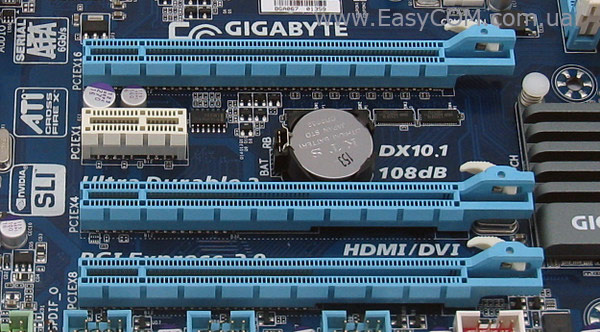

Материнська плата GIGABYTE GA-Z68MA-D2H-B3 виділяється серед конкурентів, також виконаних у форм-факторі Micro-ATX, наявністю трьох слотів для встановлення графічних адаптерів - PCI-Express 2.0. Виробником заявлена підтримка технологій NVIDIA SLI і ATI CrossFireX. Близьке розташування слотів PCI-Express 2.0 у більшості випадків не дозволить встановлювати на материнську плату більше двох відеокарт, але розробник це передбачив, і розділив лінії PCI-E між слотами в конфігурації x8/x4/x8 відповідно.

Якщо у вас один графічний адаптер то його необхідно встановлювати в перший слот, який буде функціонувати в режимі х16. Оскільки можливості чіпсету Intel Z68 Express дозволяють виводити зображення з вбудованого в процесор відеоядра, то слоти PCI-Express 2.0 можуть бути використані і для встановлення інших карт розширення. Також розширення функціональності материнської плати можливе за рахунок одного слота PCI-Express х1.

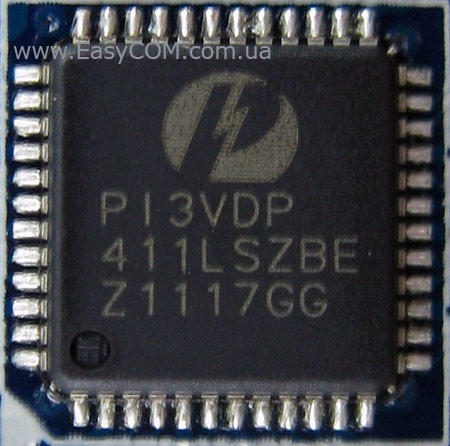

Якщо ви плануєте використовувати інтегровану графіку, проблем з підключенням сучасних пристроїв виводу зображення не виникне, оскільки всі необхідні роз’єми присутні. Не вистачає, хіба що, DisplayРort. Функціонування відеовиходів забезпечують дві мікросхеми Pericom PI3VDP411LS, розпаяні недалеко від задньої панелі.

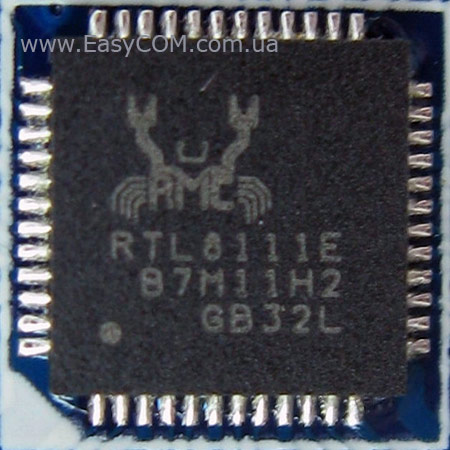

Для підтримки мережних з'єднань слугує гігабітний LAN-контролер Realtek RTL8111E.

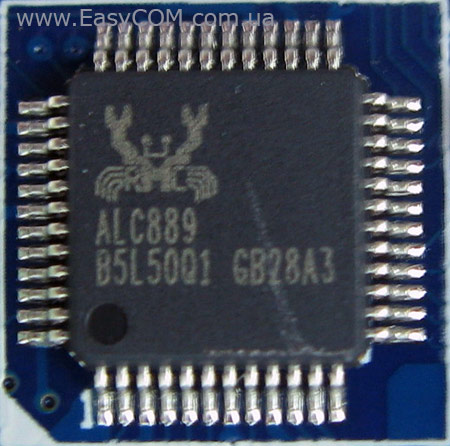

Звукова підсистема розглянутої материнської плати заснована на HDA-кодеку 8-канального звуку Realtek ALC889, який підтримує 2/4/5.1/7.1-канальний звук, правда в цьому випадку або через цифрові виходи або використовуючи не дуже зручне об'єднання портів інтерфейсної і фронтальної панелей.

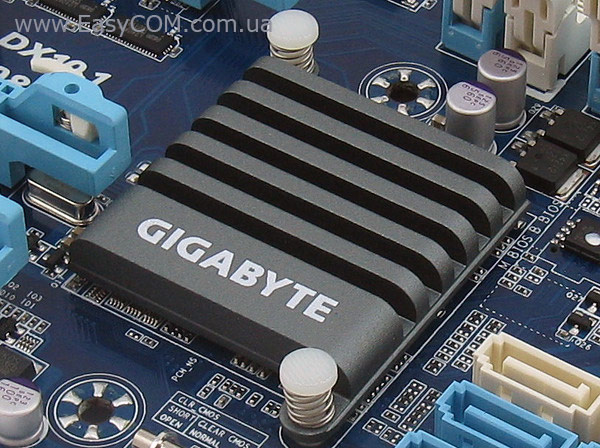

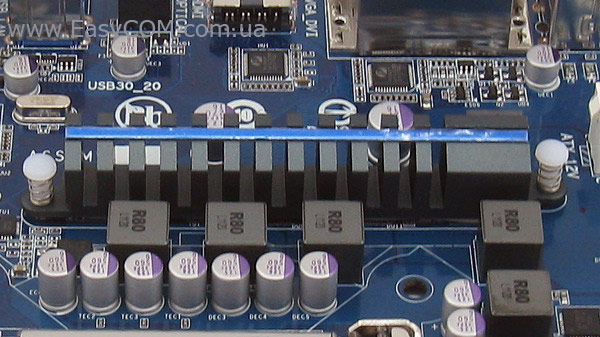

Система охолодження розглянутої плати складається з двох алюмінієвих радіаторів, один здійснює відведення тепла від чіпсету Intel Z68 Express, другий накриває мікросхеми MOSFET, що точно не буде зайвим при експериментах з розгоном. Кріпляться обидва радіатора за допомогою пластикових кліпс на пружинках. У процесі тестування плати температура не перевищувала 60°C, що не можна назвати видатним результатом, однак до критичних значень температура не піднялася.

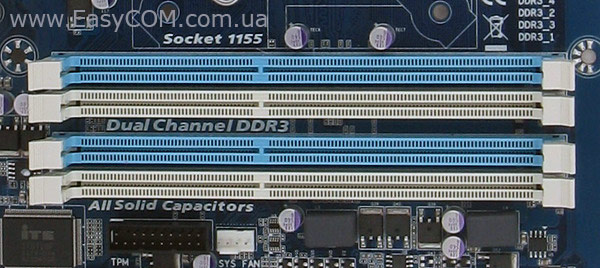

Системна плата GIGABYTE GA-Z68MA-D2H-B3 оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR3, які обладнані засувками по обидва боки, тому будуть блокуватися довгою відеокартою. Оперативна пам'ять може працювати у двоканальному режимі, для його реалізації модулі пам'яті необхідно встановлювати або у два білі, або у два сині слоти. Підтримуються модулі працюючі на частотах 2133/1866/1600/1333/1066 МГц у номінальному режимі, максимальний об'єм пам'яті може становити 32 ГБ, чого повинно вистачити у більшості випадків.

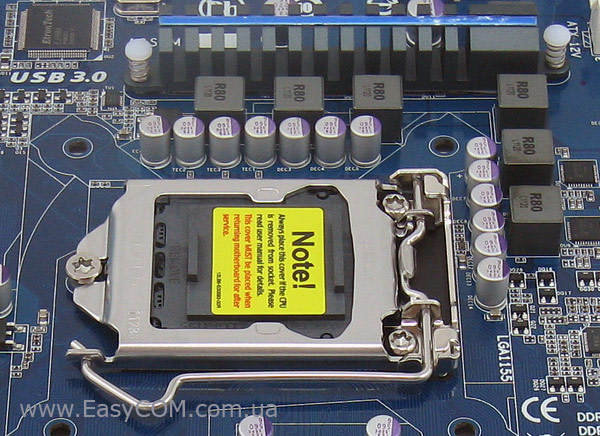

Розташування Socket LGA 1155 і опорної пластини стандартно. Живлення процесора здійснюється по 4+2-фазній схемі для обчислювальних ядер і додаткових вузлів. Сам перетворювач заснований на ШІМ-контролері Intersil ISL6364, який підтримує активне перемикання фаз живлення для підвищення рівня ККД.

Для живлення GIGABYTE GA-Z68MA-D2H-B3 призначені стандартні для пристрою такого класу основний 24-х і додатковий 4-контактні роз’єми.

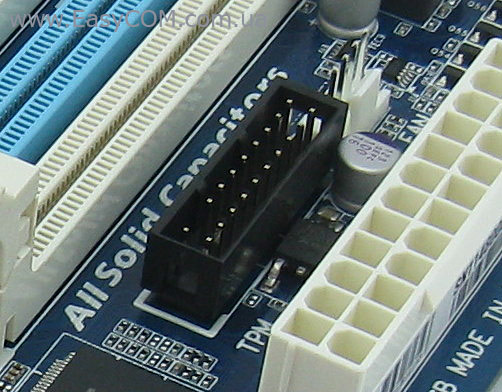

Однією з особливостей даної плати є наявність роз’єму під Trusted Platform Module (TPM). Чіп Trusted Platform Module (TPM) являє собою спеціалізовану мікросхему, у якій зберігаються криптографічні ключі, паролі і цифрові сертифікати.

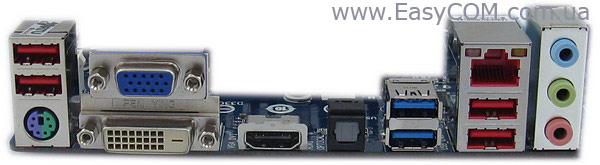

На інтерфейсну панель материнської плати GIGABYTE GA-Z68MA-D2H-B3 виведені наступні порти:

• 1 x DVI-D;
• 1 x D-Sub роз’єм;
• 1 x PS/2 (клавіатура/миша);
• 2 x USB 3.0/2.0;
• 4 x USB 2.0/1.1;
• 1 х HDMI;
• 1 х SPDIF вихід (оптичний);
• 3 x аудіо порти (Line-in/ Line-out/ MIC);
• 1 x RJ45 LAN.

Як бачимо, конфігурація зовнішніх портів достатня для комфортного використання системи, до недоліків можна віднести тільки наявність всього 3-х аудіо портів і відсутність eSATA.

Материнська плата GIGABYTE GA-Z68MA-D2H-B3 оснащена всього двома роз’ємами для підключення вентиляторів, обидва виконані в чотириконтактному виконанні, один призначений для підключення вентилятора системи охолодження процесора, другий використовується для підключення системного вентилятора. Можна відзначити не дуже зручне розташування роз’ємів для системного вентилятора, при його підключенні може заважати проведення живлення, що підходить до 24-контактного роз’єму.

BIOS

Розглянута материнська плата має BIOS, заснований на досить застарілому коді Award, однак доповнений такою корисною технологією як Hybrid EFI, яка забезпечує підтримку накопичувачів об'ємом понад 3 ТБ. Також є технологія «Touch BIOS» завдяки якій можливе керування налаштуваннями BIOS з-під операційної системи за допомогою звичної мишки.

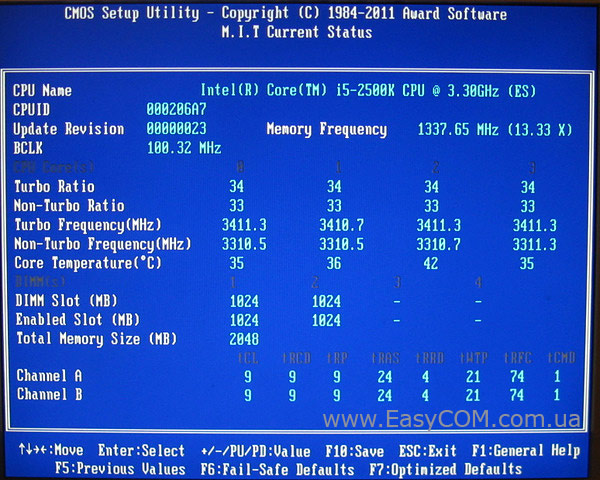

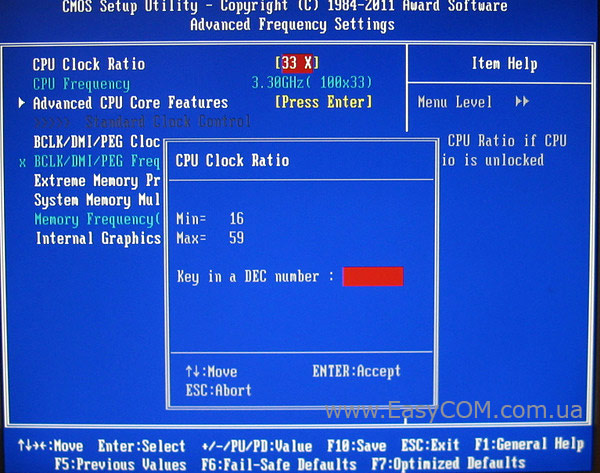

Опції, необхідні для тонкого налаштування системи, згруповані в розділі MB Intelligent Tweaker (M.I.T.), де у свою чергу вони зручно рознесені по підрозділам, залежно від типу.

Налаштування, необхідні для розгону і тюнінга системи, зведені таблицю:

Параметр	Назва меню	Діапазон	Крок
Процесорні технології	C1E, TM2, EIST, Virtualization Technology, Multi-Threading, Intel Turbo Boost Teach
Процесорний множник	CPU Clock Ratio	16 – 59	1
Обмеження по потужності	Turbo Power Limit	0 – 1000 Вт	1
Обмеження по струму	Core Current Limit	0 – 500 А
Частота системної шини, МГц	BCLK/DMI/PEG Frequency	80 – 200 МГц	0,1
Дільник для пам'яті	System Memory Multipllier (SPD)	8, 10.66, 13.33, 16.00, 18.66, 21.33
Затримки ОЗП		CAS Latency, tRCD, tRP, tRAS, tRRD, tWTR, tWR, tWTP, tRFC, tRTP, tRAW, CMD, tRD
Напруга на процесорі, В	CPU Vcore	0,750 – 1,7 В	0,005
Напруга на шині QPI/Vtt, В	QPI/Vtt Voltage	0,9 – 1,5 В	0,02
Напруга живлення ФАПЧ	CPU PLL	1,52 – 2,58 В	0,02 В
Напруга на чіпсеті	PCH Core	0,90 – 1,50 В	0,02 В
Відхилення напруги на вбудованім графічнім ядрі	Graphics DVID	-0,320 до +0,640 В	0,01 В
Напруга на модулях пам'яті, В	DRAM Voltage	1,1 – 2,4 В	0,02 В

У підрозділах Advanced Frequency Settings, Advanced Memory Settings і Advanced Voltage Settings зібрані відповідно налаштування процесора і інтегрованого в нього графічного ядра, регулювання системної пам'яті і налаштування живлення.

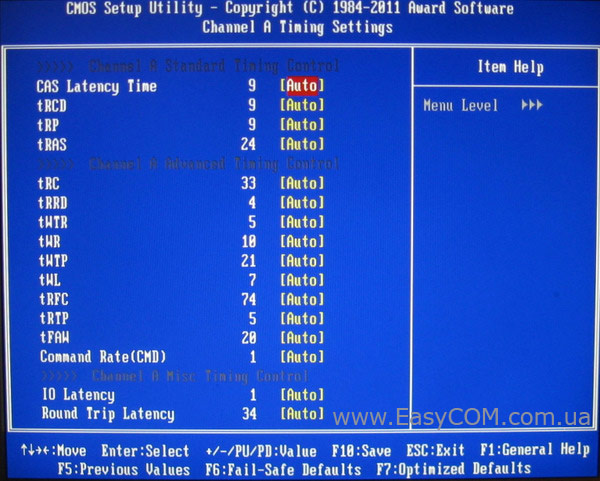

При необхідності, у підрозділі Advanced Memory Settings можна одержати доступ до регулювань затримок пам'яті.

На відміну від більш доступних материнських плат, заснованих на чіпсетах Intel H61 і H67 Express, у розглянутій сьогодні материнській платі ми одержуємо доступ до зміни процесорного множника в діапазоні 16-59.

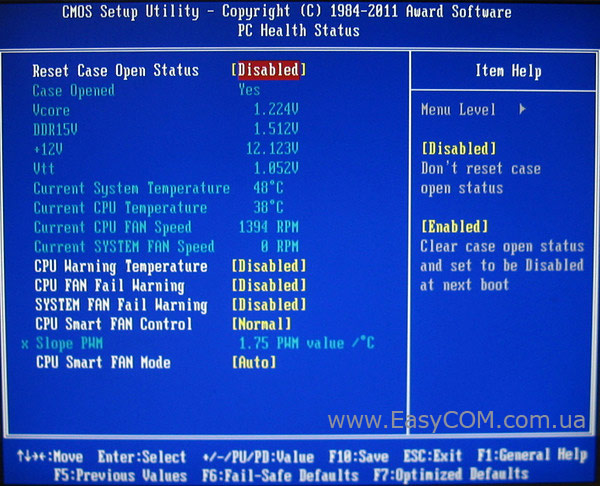

У розділі моніторингу «PС Health Status» можна стежити за:

• температурою материнської плати і процесора;
• швидкістю обертання процесорного кулера і корпусного вентилятора;
• напругою на ядрі процесора, вбудованому контролерові пам'яті (Vtt), оперативної пам'яті;
• напругою на лінії живлення +12В.

Крім того, у цьому розділі можна включити функцію автоматичного керування процесорним кулером CPU Smart FAN Control, яка має чотири режими інтенсивності.

Утиліти

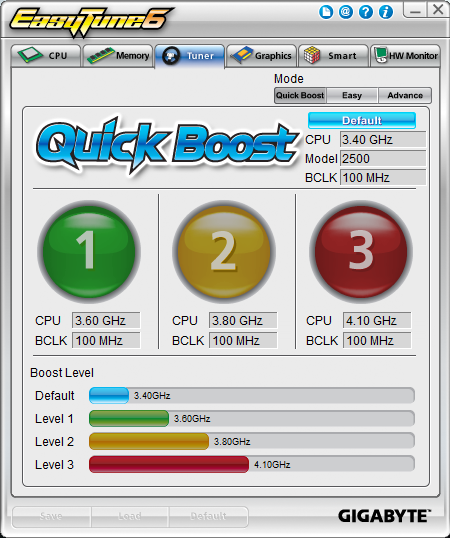

Материнська плата GIGABYTE GA-Z68MA-D2H-B3 підтримує утиліту GIGABYTE EasyТune 6, за допомогою якої можна здійснювати розгін, підвищувати стабільність і стежити за системними параметрами прямо з операційної системи. Для швидкого і безпроблемного розгону можна використовувати функцію «Quick Boost», яка має три щаблі прискорення процесора з розблокованим множником.

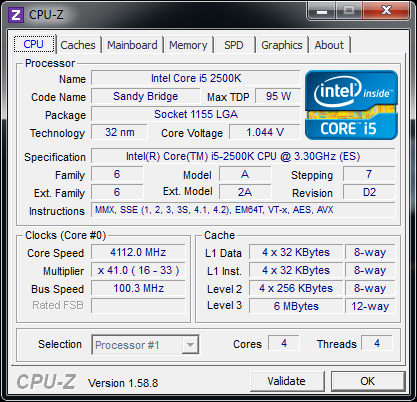

За допомогою утиліти EasyТune 6 нам вдалося розігнати Intel Core i5-2500K до рівня в 4112 МГц, що є непоганим, але не найкращим результатом. Однак навіть такий невеликий розгін збільшить продуктивність вашого комп'ютера і при цьому не вимагає додаткових навичок і знань для його проведення.

Тестування

Для перевірки можливостей материнської плати використане наступне обладнання:

Процесор	Intel Core i5-2500K (LGA1155, 3,3 ГГц, L3 6 МБ) Turbo Boost: enable C1E: enable
Кулер	Scythe Kama Angle Rev.B
Оперативна пам'ять	2x DDR3-2000 1024 МБ Kingston HyperХ KHX16000D3T1K3/3GX
Відеокарта	MSI R4850-2D1G-OC (Radeon HD 4850, 1 ГБ GDDR3, Pcie 2.0)
Жорсткий диск	Seagate Barracuda 7200.12 ST3500418AS, 500 ГБ, SATA-300, NCQ
Оптичний привід	ASUS DRW-1814BLT SATA
Блок живлення	Seasonic SS-650JT Active PFC (650 Вт, 120 мм вентилятор)
Корпус	CODEGEN M603 Miditower (2х 120 мм вентилятора на вдув/видув)

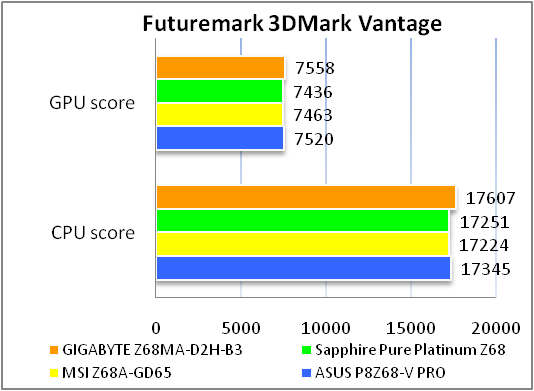

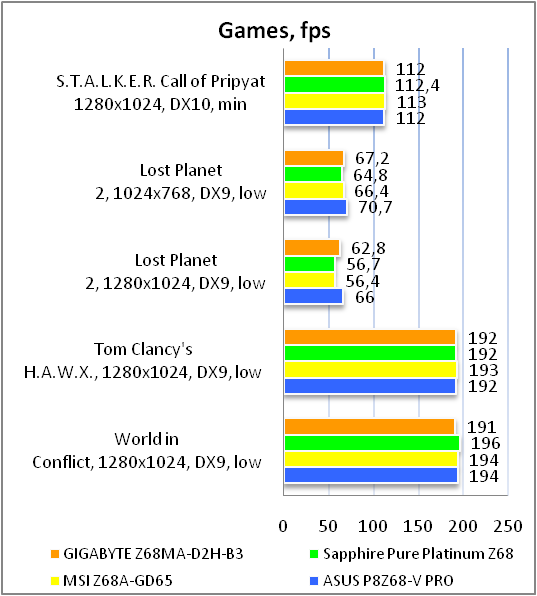

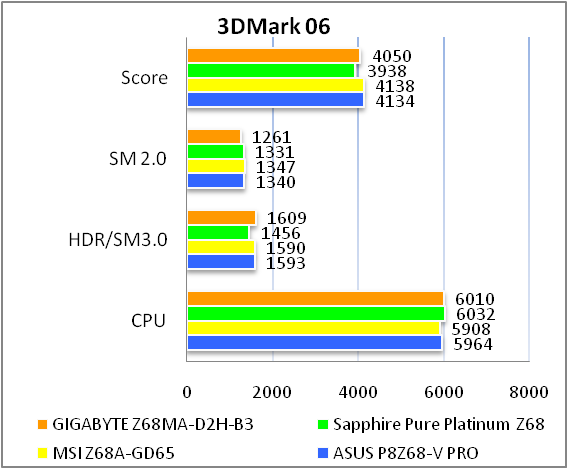

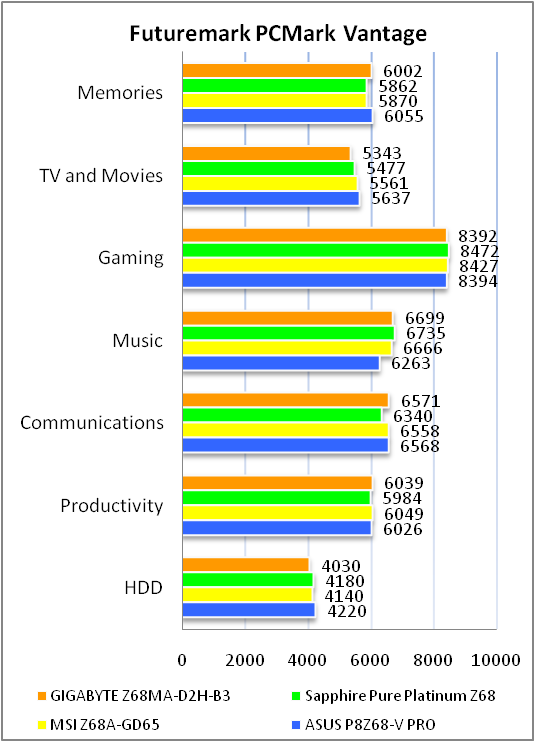

Результати тестів з дискретним відеоадаптером:

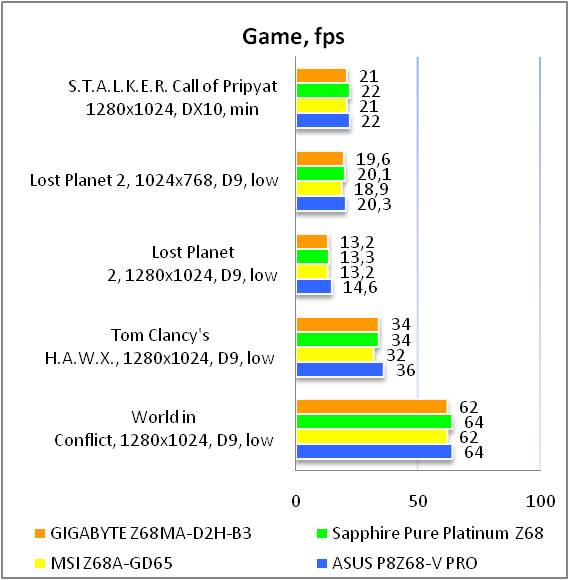

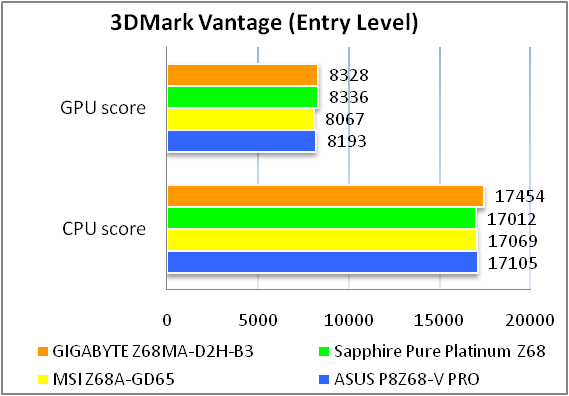

Результати тестів з інтегрованим відеоадаптером:

У процесі тестування GIGABYTE GA-Z68MA-D2H-B3 показала продуктивність на рівні з конкурентами. У цілому, виходячи з результатів тестів, які не відрізняються від моделей інших виробників на чіпсеті Intel Z68 Express, можна зробити висновок про якісний рівень виконання плати і гарну оптимізацію BIOS.

Тестування звукового тракту на основі кодека Realtek ALC889

Звіт про тестування в Rightmark Audio Analyzer

Режим роботи 16-bit, 44,1 khz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ	+0.18, -0.21	Дуже добре
Рівень шуму, дБ (А)	-92.1	Дуже добре
Динамічний діапазон, дБ (А)	92.1	Дуже добре
Гармонійні викривлення, %	0.0033	Дуже добре
Гармонійні викривлення + шум, дБ(A)	-80.8	Добре
Інтермодуляційні викривлення + шум, %	0.0083	Дуже добре
Взаємопроникнення каналів, дБ	-79.5	Дуже добре
Інтермодуляції на 10 кГц, %	0.012	Дуже добре
Загальна оцінка		Дуже добре

Режим роботи 24-bit, 192 khz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ	+0.03, -0.09	Відмінно
Рівень шуму, дБ (А)	-95.4	Відмінно
Динамічний діапазон, дБ (А)	95.5	Відмінно
Гармонійні викривлення, %	0.0021	Відмінно
Гармонійні викривлення + шум, дБ(A)	-87.2	Добре
Інтермодуляційні викривлення + шум, %	0.0055	Відмінно
Взаємопроникнення каналів, дБ	-78.8	Дуже добре
Інтермодуляції на 10 кГц, %	0.0059	Відмінно
Загальна оцінка		Дуже добре

Звуковий кодек Realtek ALC889, інтегрований на даній платі, одержав у тестуванні загальну оцінку «дуже добре», а виходить, має досить високу якість відтворення. Якість звукового тракту і підтримку 7.1-канального звуку дозволить зібрати домашню мультимедійну систему для невимогливого до звуку користувача, хоча слід враховувати специфіку підключення аналогових багатоканальних аудіосистем. У підсумку вбудований кодек Realtek ALC889, хоч і має високу якість, звичайно не здатен задовольнити звукові потреби любителів якісного звуку і справжніх меломанів.

Висновки

Материнська плата GIGABYTE GA-Z68MA-D2H-B3 хоч і виконана у форматі Micro-ATX, є дуже гарним варіантом для побудови продуктивної ігрової або мультимедійної системи, завдяки можливості роботи як з вбудованим у процесор графічним ядром, так і з однією або двома дискретними відеокартами. Робота з декількома графічними адаптерами можлива завдяки підтримці технологій ATI CrossFireX і NVIDIA SLI у режимі x8+x8. Присутні всі необхідні для роботи роз’єми, гарна елементна база, підтримка портів SATA 6 Гбіт/с, що особливо актуально при використанні під системний розділ невеликого швидкісного SSD-диска, а також підтримка технології SSD-кешування Intel Smart Response Technology.

Окремо до переваг плати можна віднести готовність роботи з новими процесорами сімейства Intel Ivy Bridge, виконаними по 22-нанометровому процесу, відповідно вам не доведеться витрачатися на нову материнську плату при бажанні зробити «апгрейд».

До неприємних особливостей можна віднести стандартні для материнських плат подібного розміру незручності, а саме: основна відеокарта може перекрити доступ до засувок на слотах модулів пам'яті, друга довга відеокарта може ускладнити доступ до портів SATA, «провисаючий» правий нижній край плати через відсутність отвору під кріпильний гвинт. Також радимо уникати використання багатоканальних аналогових аудіосистем, тому що підключити і наслаштувати їх буде непросто.

Переваги:

• надійний і ефективний вузол живлення;
• елементна база відповідає технології Ultra Durable 2;
• функції DualBIOS і Hybrid EFI Technology;
• підтримка USB 3.0;
• наявність портів SATA 6 Гбіт/с;
• наявність усіх актуальних відеовиходів для вбудованого в процесор відеоядра;
• підтримка технологій ATI CrossFireX і
•  NVIDIA SLI;
• прийнятна вартість

Особливості:

• «Провисання» нижньої частини – підключатися до портів потрібно обережно;
• Можливе блокування портів SATA другою габаритною відеокартою;
• Скромна комплектація;
• Відсутня підтримка eSATA;
• Незручне підключенні багатоканальних аналогових аудіосистем.

Автор: Костянтин Шорохов
Переклад: Анна Смірнова

Висловлюємо подяку компанії MTI, офіційному дистриб'ютору GIGABYTE, продукції за надану для тестування материнську плату.

Висловлюємо подяку компаніям Intel, Kingston, MSI і Sea Sonic за надане для тестового стенда обладнання.
