Огляд і тестування материнської плати GIGABYTE GA-Z270X-UD3: неігрова модель для ігор

20-06-2017

UEFI BIOS

Новинка використовує сучасний завантажувач на основі графічного інтерфейсу UEFI, здійснювати налаштування в якому можна за допомогою мишки. Він розбитий на низку вкладок, в яких згруповано всі закладені можливості, і навіть має російську локалізацію, яка допоможе недосвідченим користувачам зорієнтуватися в розмаїтті налаштувань. Загалом функціональні можливості BIOS дозволять не лише оптимально конфігурувати систему, а й реалізувати розгін і моніторинг ключових вузлів.

Можливості розгону

Традиційно можливості з автоматичного розгону материнських плат компанії GIGABYTE в BIOS представлені у вигляді попередньо встановлених профілів «CPU Upgrade».

GIGABYTE GA-Z270X-UD3

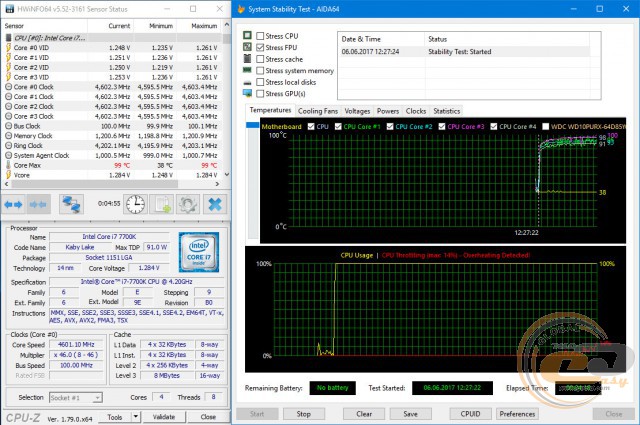

У підсумку вони дозволили підвищити максимальну частоту процесора  Intel Core i7-7700K до рівня 4,6 ГГц при напрузі 1,248 – 1,253 В. Однак при проходженні стрес-тесту AIDA64 було перегрівання і тротлінг  CPU.

GIGABYTE GA-Z270X-UD3

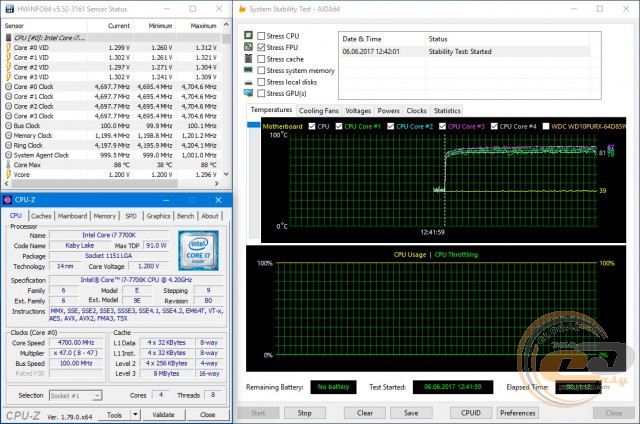

За підсумками ручного розгону робоча частота тестового процесора склала 4,7 ГГц при наступних налаштуваннях в BIOS: множник – «x47», напруга «Vcore» – 1,3 В і без зниження швидкості виконання AVX-інструкцій.

GIGABYTE GA-Z270X-UD3

Також успішно вдалося отримати частоту 4,8 ГГц при множнику «x48» і напрузі 1,315 В. Стрес-тест AIDA64 система проходила без проблем.

GIGABYTE GA-Z270X-UD3

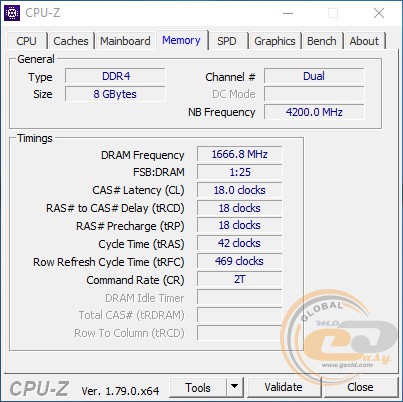

Тестові модулі оперативної пам'яті DDR4-3600 Apacer BLADE EK.08GA4.KGBK2 вдалося запустити на швидкості  DDR4-3333 МГц.

Тестування

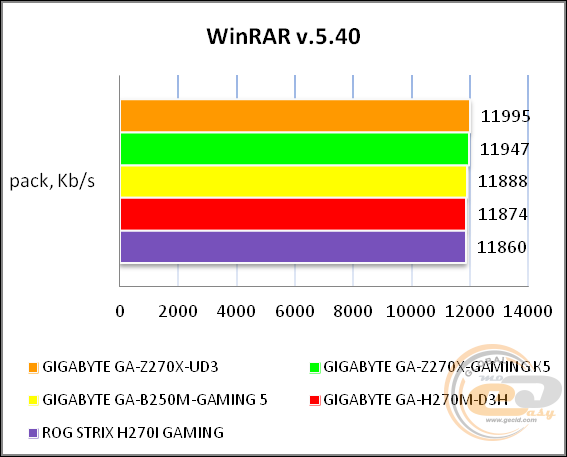

Для перевірки можливостей материнської плати GIGABYTE GA-Z270X-UD3 використовувалося наступне обладнання:

Процесор

Intel Core i7-7700K (Socket LGA1151, 4,2 ГГц, L3 8 МБ)
Turbo Boost: enable

Кулер

Scythe Mugen 3

Оперативна пам'ять

2 x 8 ГБ DDR4-2400 HyperX Fury HX424C15FBK2/16

Відеокарта

ASUS GeForce GTX 980 4GB GDDR5 Matrix Platinum

Жорсткий диск

WD Purple WD10PURX, 1 ТБ

Оптичний привід

ASUS DRW-1814BLT SATA

Блок живлення

Seasonic X-560 Gold (SS-560KM Active PFC)

Корпус

CODEGEN M603 Midi Tower (2 х 120-мм вентилятори на вдув/видув)

Монітор

Philips Brilliance 240P4QPYNS

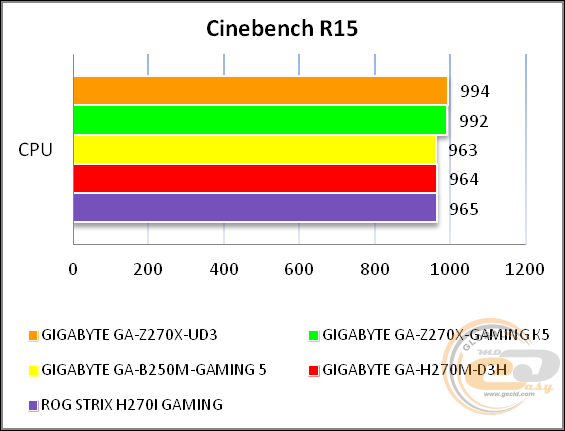

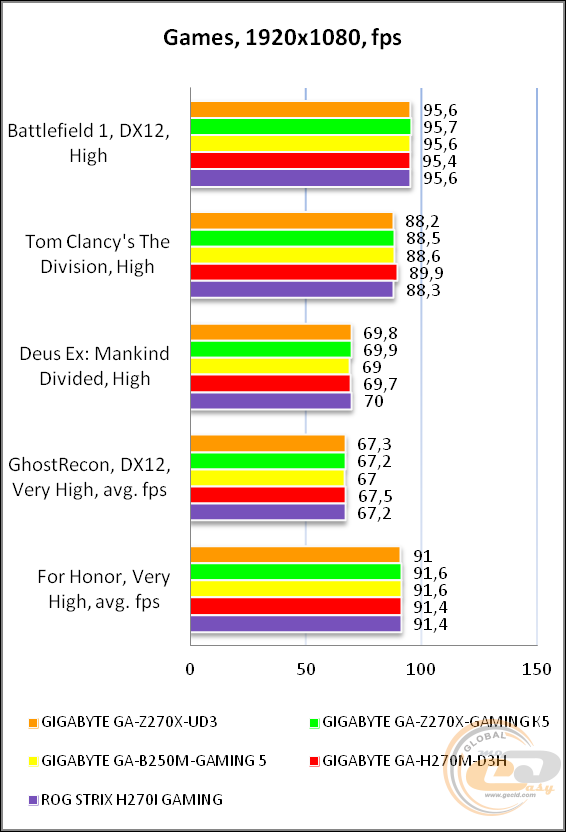

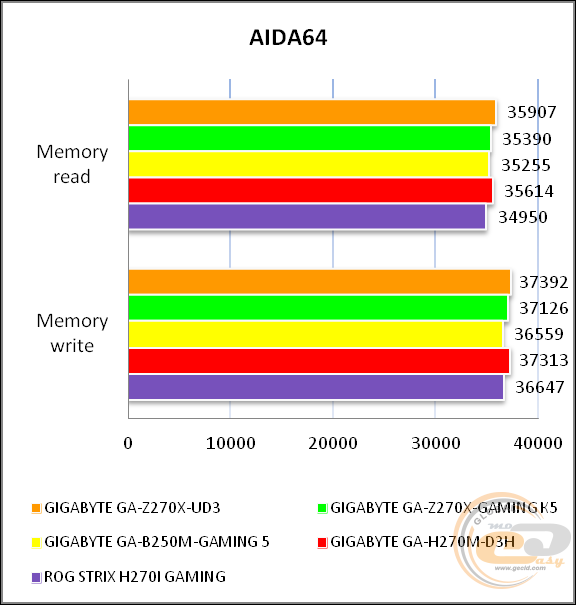

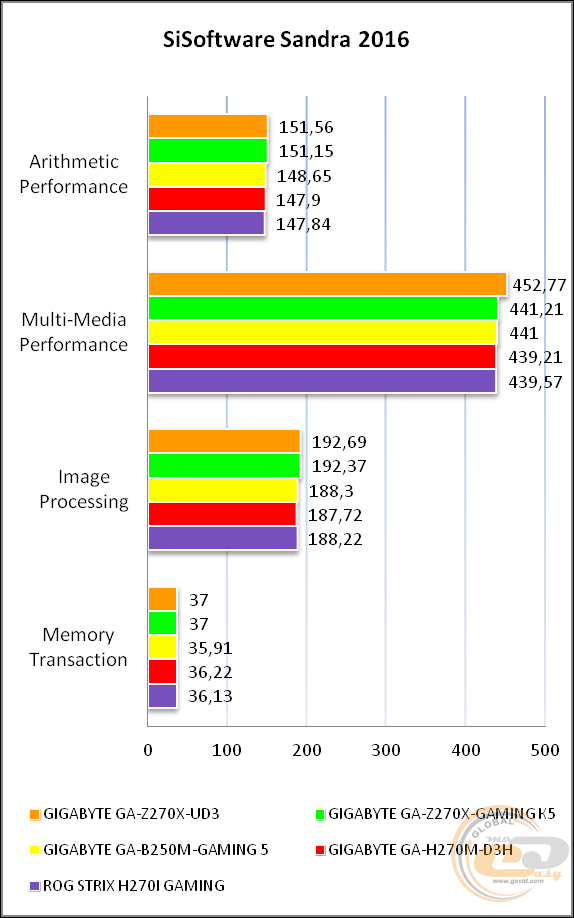

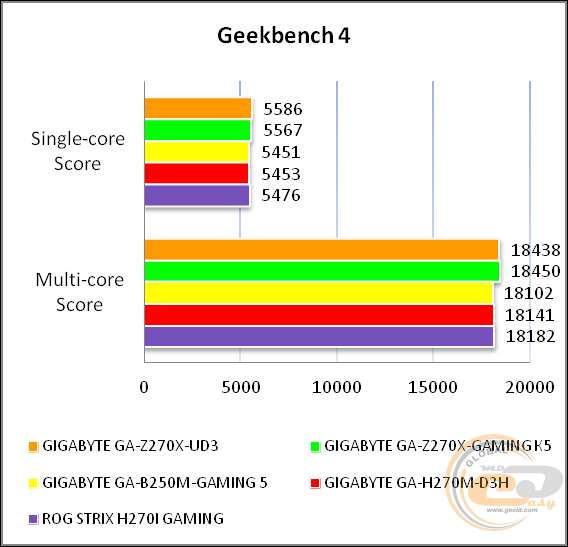

GIGABYTE GA-Z270X-UD3

GIGABYTE GA-Z270X-UD3

GIGABYTE GA-Z270X-UD3

GIGABYTE GA-Z270X-UD3

GIGABYTE GA-Z270X-UD3

GIGABYTE GA-Z270X-UD3

GIGABYTE GA-Z270X-UD3

У підсумку ми отримали відмінні результати, досягненню яких сприяло використання хорошої елементної бази, актуальних функціональних можливостей і вдала оптимізація налаштувань BIOS.

Тестування звукового тракту на основі кодека Realtek ALC1220

Звіт про тестування в  RightMark Audio Analyzer

Режим роботи 16-bit, 44,1 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.01, -0.06

Відмінно

Рівень шуму, дБ (А)

-92.3

Дуже добре

Динамічний діапазон, дБ (А)

92.2

Дуже добре

Гармонійні викривлення, %

0.0027

Відмінно

Гармонійні викривлення + шум, дБ(A)

-83.6

Добре

Інтермодуляційні викривлення + шум, %

0.0086

Дуже добре

Взаємопроникнення каналів, дБ

-90.7

Відмінно

Інтермодуляції на 10 кГц, %

0.010

Дуже добре

Загальна оцінка



Дуже добре

Режим роботи 24-bit, 192 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.01, -0.07

Відмінно

Рівень шуму, дБ (А)

-103.2

Відмінно

Динамічний діапазон, дБ (А)

110.2

Відмінно

Гармонійні викривлення, %

0.0027

Відмінно

Гармонійні викривлення + шум, дБ(A)

-87.4

Добре

Інтермодуляційні викривлення + шум, %

0.0048

Відмінно

Взаємопроникнення каналів, дБ

-92.8

Відмінно

Інтермодуляції на 10 кГц, %

0.0041

Відмінно

Загальна оцінка



Дуже добре

Загалом встановлена звукова підсистема відмінно справляється зі своїми безпосередніми завданнями, а при бажанні можна встановити дискретну звукову плату з інтерфейсом PCI Express x1.

Висновки

GIGABYTE GA-Z270X-UD3

Незважаючи на те, що материнська плата GIGABYTE GA-Z270X-UD3 не належить до ігрової лінійки пристроїв, вона буде відмінним вибором для складання домашньої ігрової системи, якщо ви не розглядаєте варіанти покупки флагманських пристроїв. Купуючи даний пристрій за $170, ви отримаєте не лише можливість розгону процесора й пам'яті, а й зможете встановити пару відеоприскорювачів з актуальною схемою x8+x8. Що ж стосується оснащення, то для повної відповідності флагманським моделям не вистачає лише підтримки бездротових інтерфейсів, однак вони потрібні далеко не всім. В усьому ж іншому перед вами відмінне сучасне рішення з низкою особливостей у вигляді підтримки інтерфейсів COM і LPT, які не дуже вписуються в концепцію актуального домашнього ПК, а підійдуть скоріше для офісу. Також до особливостей можна віднести обмеження щодо одночасного використання M.2 і одного з портів SATA, про яке ми згадували раніше.

В результаті GIGABYTE GA-Z270X-UD3 буде відмінним вибором за співвідношенням ціни та можливостей для складання домашньої системи з можливістю розгону та встановлення зв'язки з двох відеокарт.

Переваги:

  • підтримка  M.2 Socket 3;
  • хороша звукова підсистема;
  • надійна цифрова підсистема живлення з якісною елементною базою;
  • доступна ціна;
  • підтримка інтерфейсу USB 3.1 Gen 2 Type-C;
  • наявність колодки Thunderbolt;
  • гігабітовий LAN-контролер від компанії Intel з можливістю пріоритезації трафіку;
  • підтримка оверклокерських модулів пам'яті;
  • підтримка інтерфейсів COM і  LPT;
  • підтримка низки корисних фірмових технологій.

Особливості:

  • обмеження щодо одночасного використання деяких інтерфейсів дискової підсистеми.


Автор: Костянтин Шорохов
Переклад: Юрій Коваль

Висловлюємо подяку компанії MTI, офіційному дистриб'ютору продукції GIGABYTE, за надану для тестування материнську плату.

Висловлюємо подяку компаніям  ASUS, Intel, Kingston, Philips і Seasonic за надане для тестового стенда обладнання.
