Огляд і тестування материнської плати GIGABYTE GA-Z170XP-SLI

Материнська плата GIGABYTE GA-Z170XP-SLI, виходячи з її характеристик, є якщо не ідеальним, то дуже близьким до цього рішенням для збірки висококласної домашньої системи з якнайширшим колом завдань.

GIGABYTE GA-Z170XP-SLI

При середній вартості на момент написання огляду близько $165, вона пропонує практично всі необхідні користувачу функції, починаючи від організації графічної підсистеми з двох відеокарт і закінчуючи підтримкою периферії з інтерфейсами COM і LPT. Також в наявності можливість розгону, інтерфейси USB 3.1 і низка інших особливостей. Однак про все по черзі, а для початку оцінимо детальні характеристики пристрою:

Виробник і модель

GIGABYTE GA-Z170XP-SLI (rev 1.0)

Чіпсет

Intel Z170

Процесорний роз'єм

Socket LGA1151

Процесори, що підтримуються

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron для платформи Intel Socket LGA1151

Підтримка пам'яті

4 x DIMM-слоти з підтримкою максимум 64 ГБ пам'яті з частотою до DDR4-3466 МГц

Слоти розширення

3 x PCI Express 3.0 x16 (х16 / x8+x8 / x8+x8+x4)

2 x PCI Express 3.0 x1

2 x PCI

Дискова підсистема

Чіпсет Intel Z170 підтримує:

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280)

3 x SATA Express (кожен сумісний з 2 х SATA 6 Гбіт/с)

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Intel WGI219V (10/100/1000 Мбіт/с)

Звукова підсистема

8-канальний звуковий кодек Realtek ALC1150

Живлення

1 х 24-контактний роз’єм живлення ATX

1 x 8- контактний роз’єм живлення ATX12V

Вентилятори

2 x роз’єми вентиляторів CPU (4-контактні)

3 x роз’єм підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієві радіатори на елементах підсистеми живлення

Зовнішні порти I/O

1 x PS/2 Combo

1 x HDMI

1 x DVI-D

1 х D-Sub

1 x RJ45

3 x USB 3.0

1 х USB 3.1 Type-C

1 х USB 3.1 Type-A

2 x USB 2.0

6 x аудіопортів

Внутрішні порти I/O

2 x USB 3.0, кожен з підтримкою підключення двох USB 3.0

2 x USB 2.0, кожен з підтримкою підключення двох USB 2.0

1 х COM

1 х LPT

1 x TPM

1 х S/PDIF Out

1 х Thunderbolt

BIOS

2 x 64 Mбіт Flash ROM UEFI AMI BIOS

PnP 1.0a, ACPI 5.0, SM BIOS 2.7, DMI 2.7, WfM 2.0

Форм-фактор

ATX

305 x 225 мм

Сайт виробника

GIGABYTE
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Пакування і комплектація

GIGABYTE GA-Z170XP-SLI

GIGABYTE GA-Z170XP-SLI

Материнська плата GIGABYTE GA-Z170XP-SLI постачається у звичній картонній коробці з докладним та інформативним описом ключових особливостей і характеристик. Окремо зазначена можливість участі в спільній акції від GIGABYTE і Blizzard Entertainment.

GIGABYTE GA-Z170XP-SLI

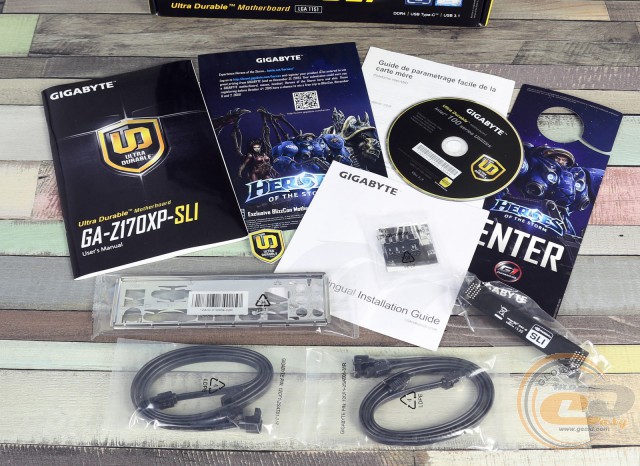

У коробці з даною моделлю постачається не лише стандартний набір аксесуарів у вигляді диска з драйверами й утилітами, паперової документації, чотирьох SATA-шлейфів і заглушки інтерфейсної панелі, але й приємні бонуси: місток NVIDIA SLI, дверний хенгер і набір GIGABYTE G Connector, який суттєво полегшує процес підключення фронтальної панелі корпуса ПК.

Дизайн і особливості плати

GIGABYTE GA-Z170XP-SLI

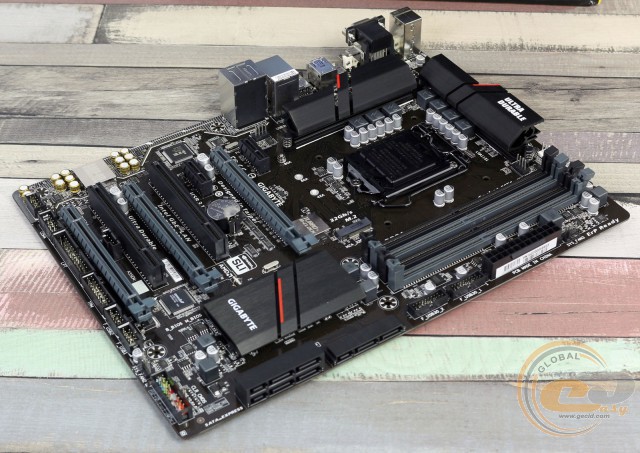

Новинка виконана на друкованій платі формату ATX коричневого кольору і вирізняється строгим і стриманим дизайном в темно-сірих тонах. Оскільки її ширина становить 225 мм, по кутах правого боку відсутні кріпильні отвори, тому варто бути акуратним при підключенні основного кабелю живлення і під час активації роз'ємів USB 3.0.

GIGABYTE GA-Z170XP-SLI

З компонуванням набраних елементів у нас не виникло жодних проблем, оскільки розташування всіх портів і роз'ємів не ускладнює процес складання системи. Зазначимо, що DIMM-слоти обладнані защіпками лише з одного боку, так що для заміни модулів оперативної пам'яті вам не доведеться попередньо відключати відеокарту.

GIGABYTE GA-Z170XP-SLI

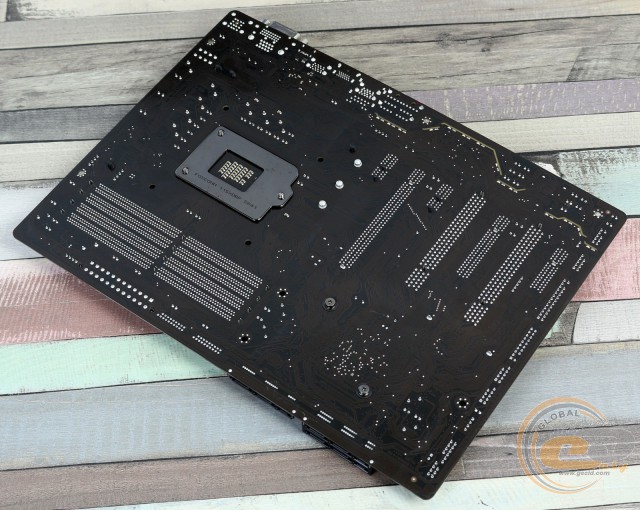

На зворотному боці друкованої плати все традиційно: в наявності опорна пластина процесорного роз'єму, пластикові кліпси радіаторів підсистеми живлення і гвинти чіпсетного охолоджувача.

GIGABYTE GA-Z170XP-SLI

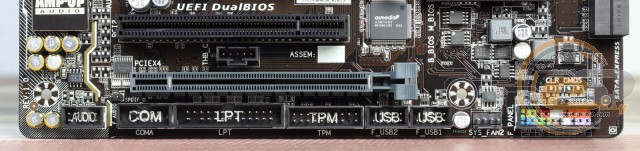

У нижній частині розташовані такі елементи: колодка підключення аудіо роз'ємів передньої панелі; S/PDIF Out; порти COM, LPT, Thunderbolt і TPM; колодка підключення фронтальної панелі (з кольоровим виділенням для спрощення процесу підключення відповідних проводів) і джампер для скидання CMOS. Також відзначимо дві колодки для активації портів USB 2.0. Всього на платі силами чіпсету реалізована підтримка шести портів USB 2.0: чотирьох внутрішніх і двох на інтерфейсній панелі.

GIGABYTE GA-Z170XP-SLI

GIGABYTE GA-Z170XP-SLI

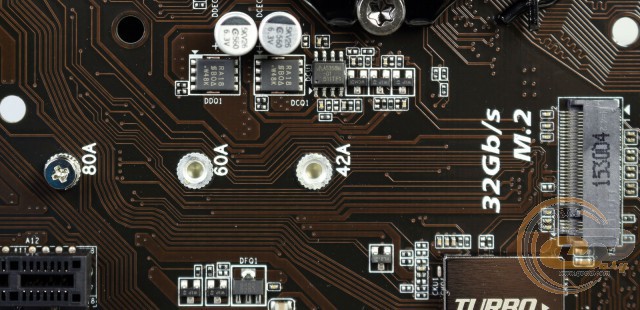

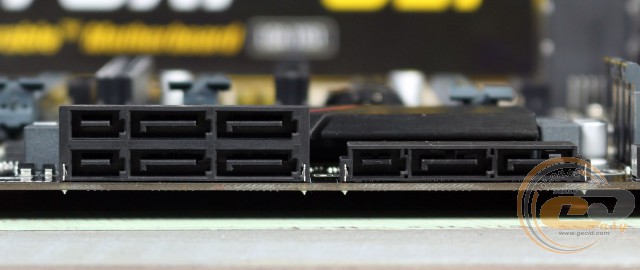

Можливості організації дискової підсистеми представлені роз'ємом M.2 Socket 3 з пропускною спроможністю 32 Гбіт/с (підтримуються формати SSD-накопичувачів M.2 2242, M.2 2260, M.2 2280) і трьома портами SATA Express 16 Гбіт/с, кожен з яких сумісний з двома SATA 6 Гбіт/с. Є підтримка масивів SATA RAID 0, RAID 1, RAID 5 і RAID 10.

GIGABYTE GA-Z170XP-SLI

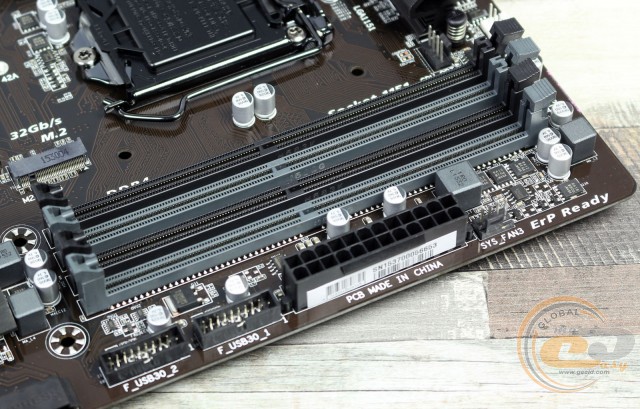

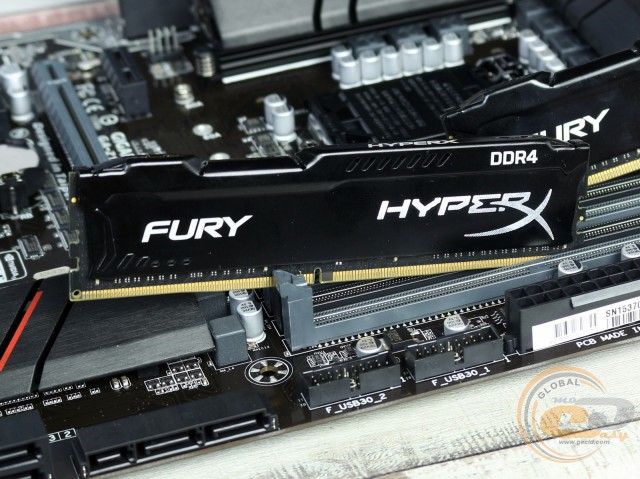

Системна плата GIGABYTE GA-Z170XP-SLI оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які можуть працювати в двоканальному режимі. Для його реалізації планки необхідно встановлювати в перший і третій або в другий і четвертий слоти (або ж зайняти всі наявні роз'єми). Підтримуються модулі, що працюють на частотах до 3466 МГц у розгоні. Максимальний об’єм пам'яті може складати 64 ГБ.

Також на правій стороні знаходяться дві колодки для підключення виносних панелей з портами USB 3.0. Всього новинка може похвалитися сімома портами USB 3.0: чотирма внутрішніми і трьома на інтерфейсній панелі. Усі вони функціонують завдяки набору системної логіки.

GIGABYTE GA-Z170XP-SLI

GIGABYTE GA-Z170XP-SLI

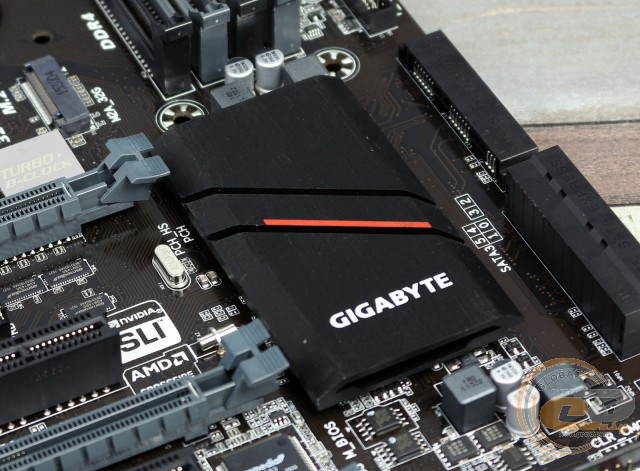

Система охолодження розглянутої плати складається з трьох алюмінієвих радіаторів: один здійснює відведення тепла від чіпсета Intel Z170, в той час як два інших накривають елементи підсистеми живлення процесора. В процесі тестування були зафіксовані наступні температурні показники:

  • радіатор охолодження чіпсета – 34,1°C (при розгоні – 34,1°C);
  • нижній радіатор охолодження елементів підсистеми живлення процесора – 47,5°C (при розгоні – 51,4°C);
  • верхній радіатор охолодження елементів підсистеми живлення процесора - 42° C (при розгоні − 44,9°C);
  • дроселі – 56,6°C (при розгоні − 65,2°C).

Як бачимо, встановлені радіатори забезпечують гарне охолодження ключових компонентів.

GIGABYTE GA-Z170XP-SLI

GIGABYTE GA-Z170XP-SLI

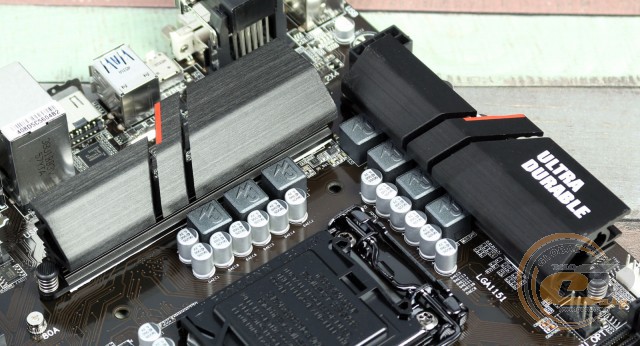

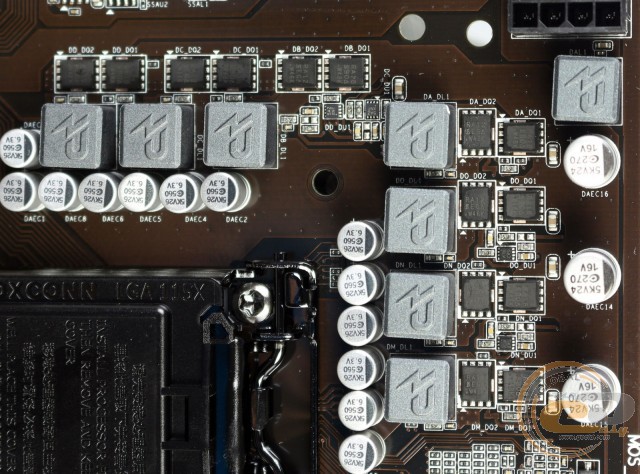

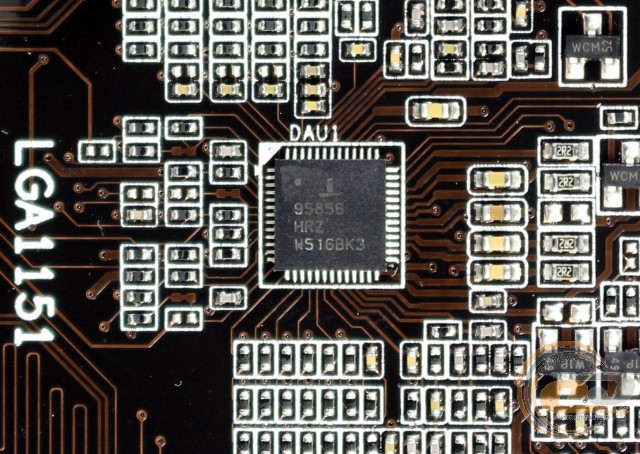

Живлення процесора здійснюється за 7-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач заснований на цифровому ШІМ-контролері ISL95856. Елементна база материнської плати набрана за допомогою якісних комплектуючих. До її складу увійшли твердотільні конденсатори і дроселі з феритовим осердям.

GIGABYTE GA-Z170XP-SLI

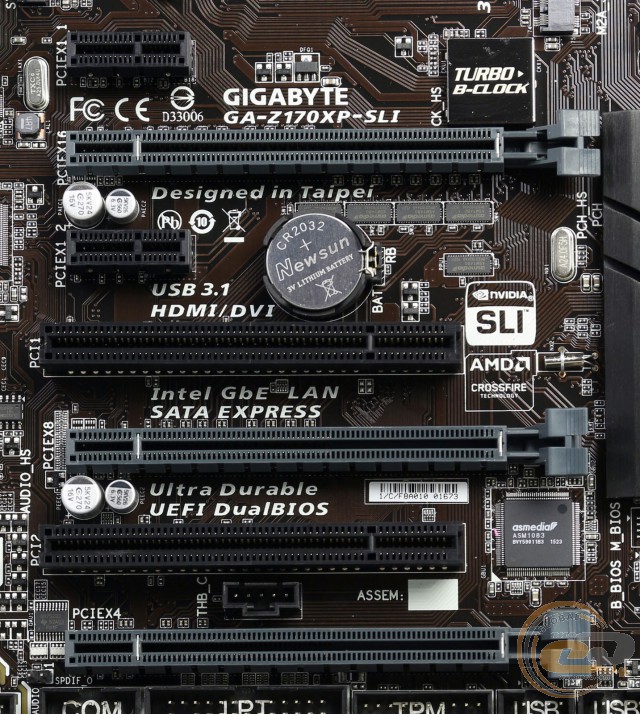

Для розширення функціональності GIGABYTE GA-Z170XP-SLI у користувача є в розпорядженні сім слотів:

  1. PCI Express 3.0 x1;
  2. PCI Express 3.0 x16 (у режимі х16 абр x8);
  3. PCI Express 3.0 x1;
  4. PCI;
  5. PCI Express 3.0 x16 (у режимі х8);
  6. PCI;
  7. PCI Express 3.0 x16 (у режимі х4).

Завдяки підтримці технологій NVIDIA SLI і AMD CrossFireX дана конфігурація пропонує користувачеві організувати графічну підсистему з двох або трьох відеокарт. Розташування самих слотів дозволить без проблем підключити дві відеокарти з трислотовою системою охолодження. При цьому у вас все ще залишиться доступ до одного роз'єму PCI Express 3.0 x1.

Окремо відзначимо, що в зв'язку з нестачею вільних чіпсетних ліній слот PCI Express 3.0 x16 (x4) ділить пропускну здатність з одним з роз'ємів PCI Express 3.0 x1.

GIGABYTE GA-Z170XP-SLI

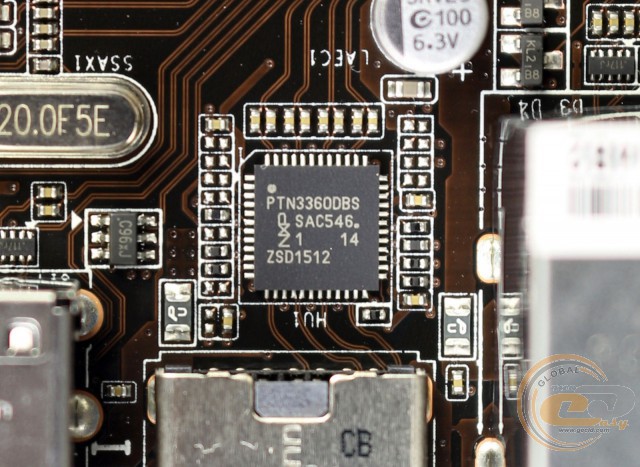

Якщо ж ви вирішили скористатися можливостями інтегрованого в CPU графічного ядра, то у вашому розпорядженні три відеовиходи: HDMI, D-Sub і DVI-D, обслуговування яких здійснюється силами мікросхеми PTN3360DBS.

GIGABYTE GA-Z170XP-SLI

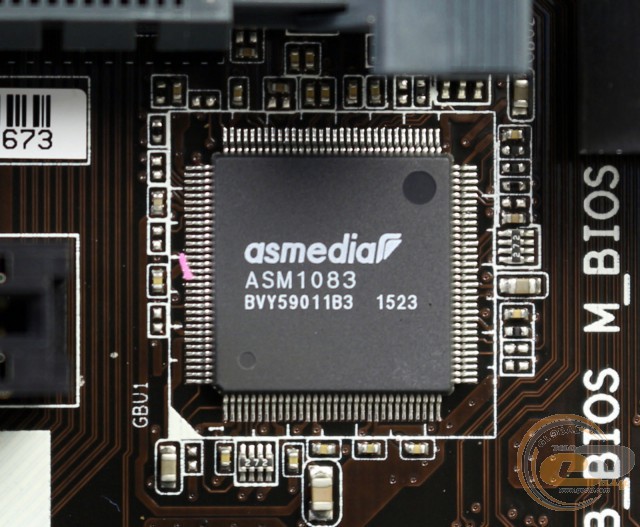

Оскільки чіпсет Intel Z170 не підтримує інтерфейс PCI, то функціонування двох відповідних слотів реалізовано за допомогою моста ASMedia ASM1083.

GIGABYTE GA-Z170XP-SLI

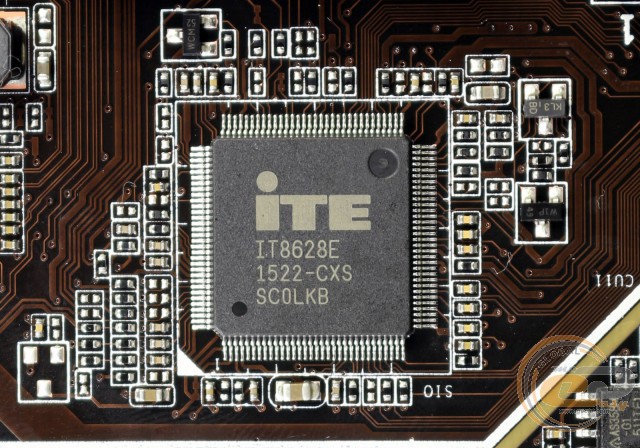

Можливості Multi I/O покладені на мікросхему ITE IT8628E, яка керує роботою системних вентиляторів, портами COM, LPT і PS/2, а також забезпечує моніторинг.

GIGABYTE GA-Z170XP-SLI

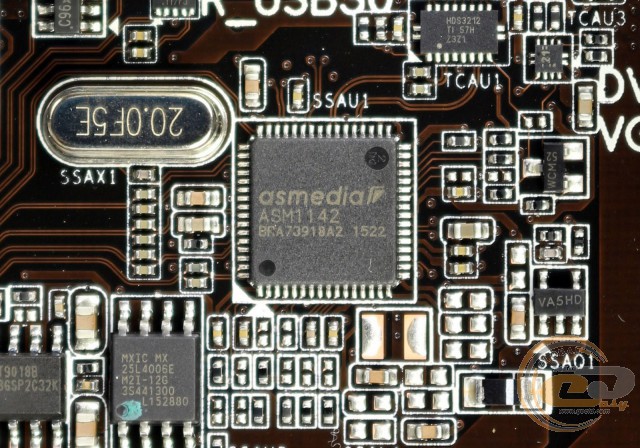

Коректна робота двох портів USB 3.1 на інтерфейсній панелі забезпечена силами мікросхеми ASMedia ASM1142.

GIGABYTE GA-Z170XP-SLI

Для підтримки мережевих з'єднань слугує гігабітний LAN-контролер Intel WGI219V. А за допомогою ПЗ cFosSpeed Internet Accelerator Software, доступного для завантаження на сторінці підтримки материнської плати, можна встановити пріоритети на доступ до мережевих ресурсів.

GIGABYTE GA-Z170XP-SLI

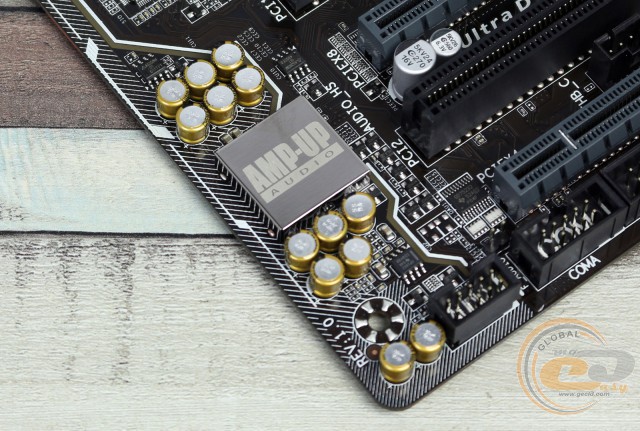

Звукова підсистема материнської плати заснована на 8-канальному HDA-кодеку Realtek ALC1150, який захищений від наведень спеціальним кожухом. У ній використовуються високоякісні аудіоконденсатори і підсилювач TI OPA1652, а також технологія екранування звукового тракту від перешкод за допомогою спеціальної смуги.

GIGABYTE GA-Z170XP-SLI

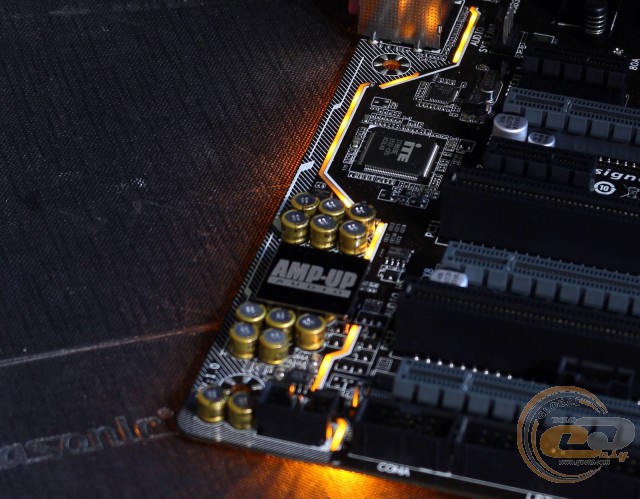

Окремо виділимо приємний бонус у вигляді підсвічування області текстоліту зі звуковою підсистемою. За допомогою комплектного ПЗ користувач зможе вибрати режим її роботи.
