Огляд і тестування материнської плати GIGABYTE GA-Z170-D3H

Материнська плата GIGABYTE GA-Z170-D3H пропонує досить цікаве поєднання хорошого оснащення, високої якості та ряду фірмових технологій. Крім наявності інтерфейсів M.2 Socket 3 і SATA Express, ключовими перевагами новинки є поліпшена звукова підсистема, якісний мережевий контролер і хороший набір зовнішніх інтерфейсів.

GIGABYTE GA-Z170-D3H

Що ж стосується вартості, то на момент написання огляду вона становить близько $145, що разом із описаними вище перевагами дозволяє в теорії оцінити дану модель як хороше і збалансоване рішення середнього рівня для складання домашньої системи з одним із нових процесорів сімейства Intel Skylake. Давайте ж перейдемо від теорії до практики, а для початку оцінимо докладні характеристики пристрою:

Виробник і модель

GIGABYTE GA-Z170-D3H (rev 1.0)

Чіпсет

Intel Z170

Процесорний роз’єм

Socket LGA1151

Підтримувані процесори

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron для платформи Intel Socket LGA1151

Підтримка пам'яті

4 x DIMM-слоти з підтримкою максимум 64 ГБ пам'яті із частотою до DDR4-3466 МГц

Слоти розширення

2 x PCI Express 3.0 x16 (х16 / x16+x4)

2 x PCI Express 3.0 x1

3 x PCI

Дискова підсистема

Чіпсет Intel Z170 підтримує:

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280)

3 x SATA Express (кожний сумісний із 2 х SATA 6 Гбіт/с)

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Intel WGI219V (10/100/1000 Мбіт/с)

Звукова підсистема

Кодек Realtek ALC1150

8-канальний звук

Живлення

1 х 24-контактний роз’єм живлення ATX

1 x 8-контактний роз’єм живлення ATX12V

Вентилятори

2 x роз’єми вентиляторів CPU (4-контактні)

3 x роз’єми підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієві радіатори на елементах підсистеми живлення

Зовнішні порти I/O

1 x PS/2 Combo

1 x HDMI

1 x DVI-D

1 х D-Sub

1 x RJ45

4 x USB 3.0

1 х USB Type-C

2 x USB 2.0

6 x аудіопортів

Внутрішні порти I/O

2 x USB 3.0, кожний з підтримкою підключення двох USB 3.0

2 x USB 2.0, кожний з підтримкою підключення двох USB 2.0

1 х COM

1 x TPM

1 х S/PDIF Out

1 х роз’єм Thunderbolt

BIOS

2 x 64 Mбіт Flash ROM UEFI AMI BIOS

PnP 1.0a, ACPI 5.0, SM BIOS 2.7, DMI 2.7, WfM 2.0

Форм-фактор

ATX

305 x 214 мм

Сайт виробника

GIGABYTE
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка та комплектація

GIGABYTE GA-Z170-D3H GIGABYTE GA-Z170-D3H

Материнська плата GIGABYTE GA-Z170-D3H постачається у звичній картонній коробці з докладним і інформативним описом ключових особливостей і характеристик. Окремо відзначена можливість участі в спільній акції від GIGABYTE і Blizzard Entertainment.

GIGABYTE GA-Z170-D3H

У коробці з розглянутою моделлю постачається не тільки стандартний набір аксесуарів у вигляді диска із драйверами та утилітами, інструкції користувача, двох SATA-шлейфів і заглушки інтерфейсної панелі, але й приємний бонус у вигляді дверного хенгера та набору GIGABYTE G Connector, який суттєво полегшує процес підключення фронтальної панелі корпусу ПК. У підсумку комплектація новинки є цілком гідною для своєї вартості.

Дизайн і особливості плати

GIGABYTE GA-Z170-D3H

В основі новинки лежить друкована плата формату ATX коричневого кольору. Її дизайн досить строгий і стриманий, що стосується не тільки кольору друкованої плати, але й радіаторів системи охолодження.

GIGABYTE GA-Z170-D3H

З компонуванням набортних елементів у нас не виникло ніяких проблем, оскільки розташування всіх портів і роз’ємів не ускладнить процес складання системи. Відзначимо, що DIMM-слоти обладнані засувками тільки з одного боку, так що для заміни модулів оперативної пам'яті вам не доведеться попередньо відключати відеокарту.

GIGABYTE GA-Z170-D3H

На звороті друкованої плати усе традиційно: в наявності опорна пластина процесорного роз’єму, пластикові кліпси радіаторів підсистеми живлення та гвинти чіпсетного охолоджувача.

GIGABYTE GA-Z170-D3H

У нижній частині розташовані наступні елементи: колодка підключення аудіороз’ємів передньої панелі; S/PDIF Out; порти COM, Thunderbolt і TPM; колодка підключення фронтальної панелі (з колірним виділенням для спрощення процесу підключення відповідних проводів) і джампер для скидання CMOS. Також відзначимо дві колодки для активації портів USB 2.0. Усього на платі силами чіпсету реалізована підтримка чотирьох портів USB 2.0: двох внутрішніх та двох на інтерфейсній панелі. Що ж стосується двох додаткових внутрішніх інтерфейсів USB 2.0, то вони функціонують завдяки контролеру Genesys Logic 850S.

GIGABYTE GA-Z170-D3H GIGABYTE GA-Z170-D3H

Можливості організації дискової підсистеми представлені роз’ємом M.2 Socket 3 із пропускною здатністю 32 Гбіт/с (підтримуються формати SSD-накопичувачів M.2 2242, M.2 2260, M.2 2280) і трьома портами SATA Express 16 Гбіт/с, кожний з яких сумісний із двома SATA 6 Гбіт/с. Присутня підтримка масивів SATA RAID 0, RAID 1, RAID 5 і RAID 10.

GIGABYTE GA-Z170-D3H

Системна плата GIGABYTE GA-Z170-D3H оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які можуть працювати у двоканальному режимі. Для його реалізації планки необхідно встановлювати в перший і третій або в другий і четвертий слоти (або ж зайняти усі доступні роз’єми). Підтримуються модулі, які працюють на частотах до 3466 МГц у розгоні. Максимальний об’єм пам'яті може досягати 64 ГБ.

Також на правій стороні знаходяться дві колодки для підключення виносних панелей з портами USB 3.0. Усього новинка може похвалитися дев'ятьма портами USB 3.0: чотирма внутрішніми та п'ятьма на інтерфейсній панелі. Усі вони функціонують завдяки набору системної логіки.

GIGABYTE GA-Z170-D3H GIGABYTE GA-Z170-D3H

Система охолодження розглянутої плати складається із трьох алюмінієвих радіаторів: один здійснює відведення тепла від чіпсету Intel Z170, у той час як два інші накривають елементи підсистеми живлення процесора. В процесі тестування були зафіксовані наступні температурні показники:

  • радіатор охолодження чіпсету – 34,4°C (при розгоні – 34,4°C);
  • нижній радіатор охолодження елементів підсистеми живлення процесора – 52,4°C (при розгоні − 56°C);
  • верхній радіатор охолодження елементів підсистеми живлення процесора – 38,2°C (при розгоні − 46,1°C);
  • дроселі – 59,8°C (при розгоні − 64,5°C).

Як бачимо, попередньо встановлені радіатори забезпечують хороше охолодження ключових компонентів.

GIGABYTE GA-Z170-D3H GIGABYTE GA-Z170-D3H

GIGABYTE GA-Z170-D3H

Живлення процесора здійснюється за 7-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач оснований на цифровому ШІМ-контролері ISL95856. Елементна база материнської плати набрана за допомогою якісних комплектуючих. До її складу ввійшли твердотільні конденсатори та дроселі з феритовим осердям.

GIGABYTE GA-Z170-D3H

Для розширення функціональності GIGABYTE GA-Z170-D3H у розпорядженні в користувача є сім слотів:

  1. PCI Express 3.0 x1;
  2. PCI Express 3.0 x16 (у режимі х16);
  3. PCI;
  4. PCI Express 3.0 x1;
  5. PCI Express 3.0 x16 (у режимі х4);
  6. PCI;
  7. PCI.

Незважаючи на підтримку технології AMD CrossFireX і наявність двох слотів PCI Express х16, говорити про встановлення двох графічних прискорювачів не варто, оскільки із двох роз’ємів 16 ліній використовує тільки один, тоді як пропускна здатність іншого обмежена чотирма лініями. Тому якщо ви встановите дві відеокарти, то працювати вони будуть за схемою х16+х4, що не дозволить розкрити їхній потенціал повною мірою.

GIGABYTE GA-Z170-D3H

Якщо ж ви вирішили скористатися можливостями інтегрованого в CPU графічного ядра, то у вашому розпорядженні три відеовиходи: HDMI, D-Sub і DVI-D, обслуговування яких здійснюється силами мікросхеми PTN3360DBS.

GIGABYTE GA-Z170-D3H

Оскільки чіпсет Intel Z170 не підтримує інтерфейс PCI, то функціонування двох відповідних слотів реалізоване за допомогою мосту ASMedia ASM1083.

GIGABYTE GA-Z170-D3H

Коректна робота двох внутрішніх портів USB 2.0 забезпечена силами мікросхеми Genesys Logic 850S.

GIGABYTE GA-Z170-D3H

Можливості Multi I/O покладені на мікросхему ITE IT8628E, яка керує роботою системних вентиляторів, портами COM і PS/2, а також забезпечує моніторинг.

GIGABYTE GA-Z170-D3H

Для підтримки мережевих з'єднань служить гігабітний LAN-контролер Intel WGI219V. А за допомогою ПЗ cFosSpeed Internet Accelerator Software, доступного для завантаження на сторінці підтримки материнської плати, можна встановити пріоритети на доступ до мережевих ресурсів.

GIGABYTE GA-Z170-D3H

Звукова підсистема розглянутої материнської плати основана на 8-канальному HDA-кодеку Realtek ALC1150, захищеним від наведень спеціальним кожухом. У її складі використовуються високоякісні аудіоконденсатори та підсилювач TI OPA1652, а також технологія екранування звукового тракту від перешкод за допомогою спеціальної смуги з LED-підсвічуванням.

GIGABYTE GA-Z170-D3H

Окремо виділимо приємний бонус у вигляді підсвічування області текстоліту зі звуковою підсистемою. За допомогою комплектного ПЗ користувач зможе вибрати режим його роботи.

GIGABYTE GA-Z170-D3H

Інтерфейсна панель моделі GIGABYTE GA-Z170-D3H включає до свого складу наступні порти:

  • 1 x DVI-D;
  • 1 x D-Sub;
  • 1 x HDMI;
  • 1 x PS/2 Combo;
  • 1 x RJ45;
  • 4 x USB 3.0;
  • 1 x USB Type-C;
  • 2 x USB 2.0;
  • 6 x аудіопортів.

Подібне компонування можна охарактеризувати як відмінне, оскільки воно пропонує три відеовиходи (включаючи HDMI), підтримку великої кількості портів USB (включаючи один USB Type-C) і зручне підключення багатоканальної акустики. Окремо виділимо можливість винести на задню панель порт COM за допомогою відповідної колодки на поверхні друкованої плати.

GIGABYTE GA-Z170-D3H

В GIGABYTE GA-Z170-D3H присутні широкі можливості для організації охолодження усередині системного корпусу. В наявності п'ять 4-контактних роз’ємів для підключення вентиляторів, два з яких служать для охолодження центрального процесора, тоді як три інші призначені для системних вертушок.

UEFI BIOS

Тестована новинка використовує сучасний попередній завантажувач на основі графічного інтерфейсу UEFI, виконувати налаштування в якому можна за допомогою мишки. Він розбитий на ряд вкладок, у яких згруповані всі закладені можливості, і навіть має російську локалізацію, яка допоможе недосвідченим користувачам зорієнтуватися в доступній різноманітності опцій. У цілому функціональні можливості BIOS дозволять не тільки оптимально сконфігурувати систему, але й реалізувати розгін і моніторинг ключових вузлів.

Можливості розгону

За традицією можливості автоматичного розгону материнських плат компанії GIGABYTE у BIOS представлені в якості попередньо встановлених профілів «Performance Upgrade», при активації яких разом із частотою процесора збільшується й швидкість роботи оперативної пам'яті. Скориставшись ними, ми одержали наступні результати.

GIGABYTE GA-Z170-D3H

«80% upgrade»

Профіль «100% upgrade» запустити не вдалося, тому максимальна частота процесора Intel Core i7-6700K склала 4600 МГц при напрузі 1,349 В. Частота роботи оперативної пам'яті досягнула 1866 МГц.

У комплекті з материнською платою постачається фірмове ПЗ EasyTune, яке крім інших своїх можливостей дозволяє оперувати кількома режимами роботи системи залежно від поточних завдань користувача.

GIGABYTE GA-Z170-D3H

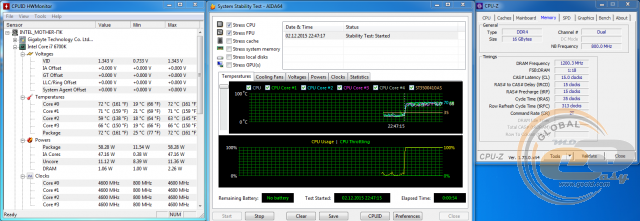

«4400 МГц»

GIGABYTE GA-Z170-D3H

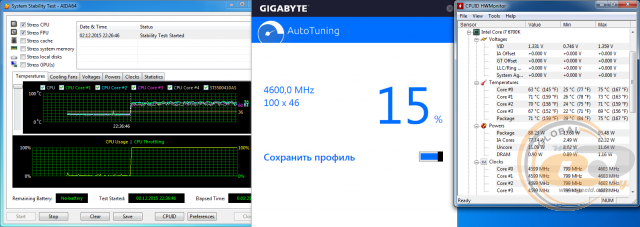

«AutoTuning»

Дані режими пропонують схожі до профілів у BIOS (CPU Upgrade) можливості. Максимальний отриманий нами результат склав 4600 МГц при напрузі 1,331 В.

GIGABYTE GA-Z170-D3H

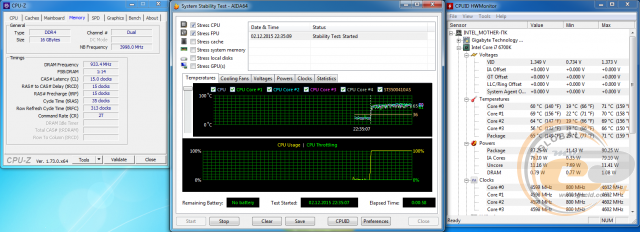

Також автоматичний розгін до 4600 МГц можливий через BIOS. При цьому напруга склала 1,343 В.

GIGABYTE GA-Z170-D3H

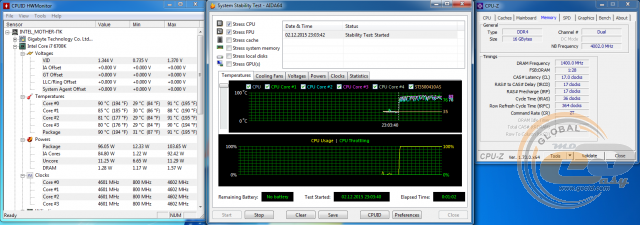

За підсумками ручного розгону стабільна робоча частота тестового процесора склала 4600 МГц при напрузі 1,344 В.

Як видно, ми випробували різні варіанти розгону ЦП до 4600 МГц, при цьому ручний розгін виявився найбільш стабільним, оскільки автоматичні режими не проходили стрес-тестів. Втім, це не виключає їхню працездатність при повсякденній експлуатації.

Тестування

Для перевірки можливостей материнської плати GIGABYTE GA-Z170-D3H використовувалося наступне обладнання:

Процесор

Intel Core i7-6700K (Socket LGA1151, 4,0 ГГц, L3 8 МБ)
Turbo Boost: enable

Кулер

Scythe Kama Angle Rev.B

Оперативна пам'ять

2 x 8 ГБ DDR4-2400 HyperX Fury HX424C15FBK2/16

Відеокарта

MSI R9 285 GAMING 2G (2 ГБ GDDR5)

Жорсткий диск

Seagate Barracuda 7200.12 ST3500418AS (500 ГБ, SATA 3 Гбіт/с, NCQ)

Оптичний привід

ASUS DRW-1814BLT SATA

Блок живлення

Seasonic X-560 Gold (SS-560KM Active PFC)

Корпус

CODEGEN M603 Midi Tower (2 х 120 мм вентилятори на вдув/видув)

Монітор

Philips Brilliance 240P4QPYNS

Результати тестів

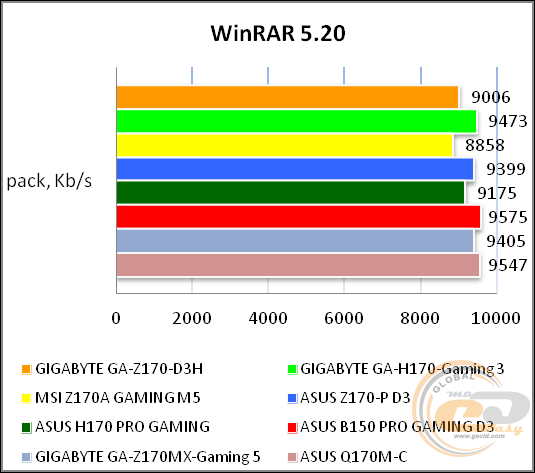

GIGABYTE GA-Z170-D3H

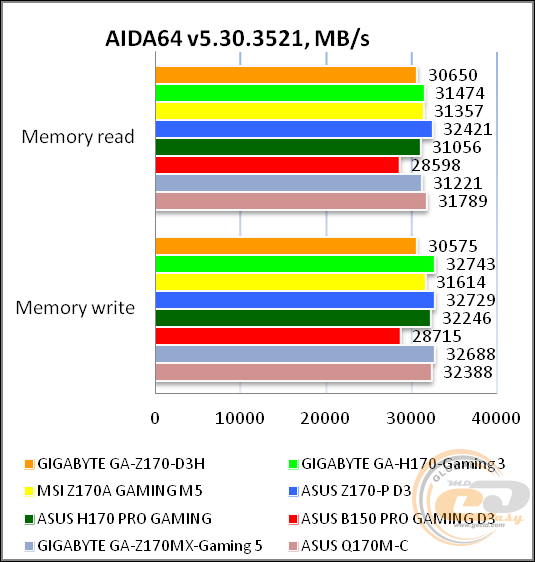

GIGABYTE GA-Z170-D3H

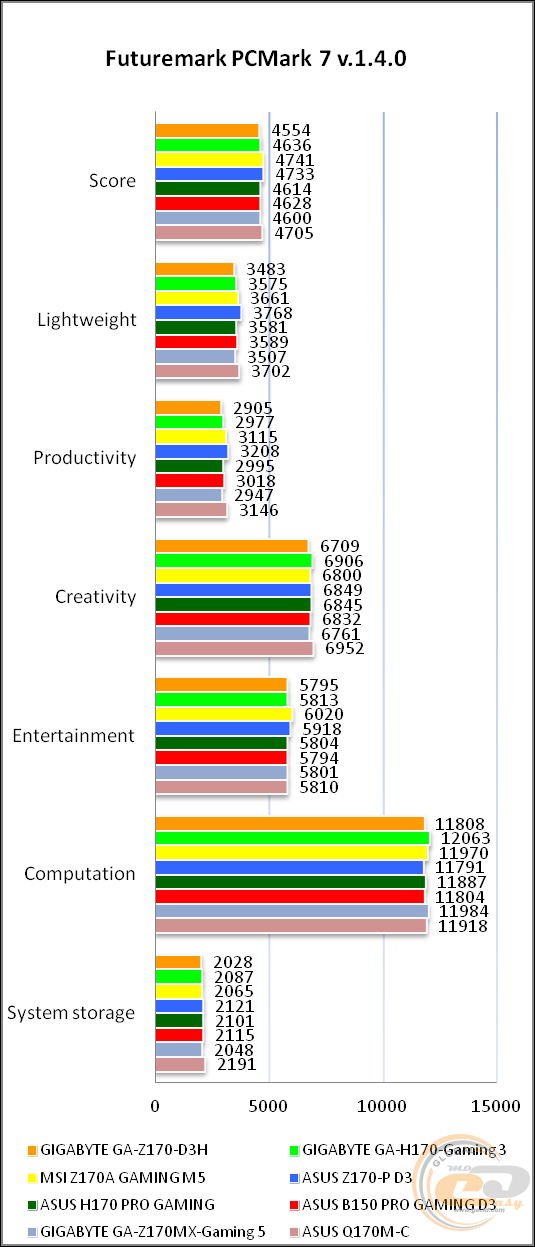

GIGABYTE GA-Z170-D3H

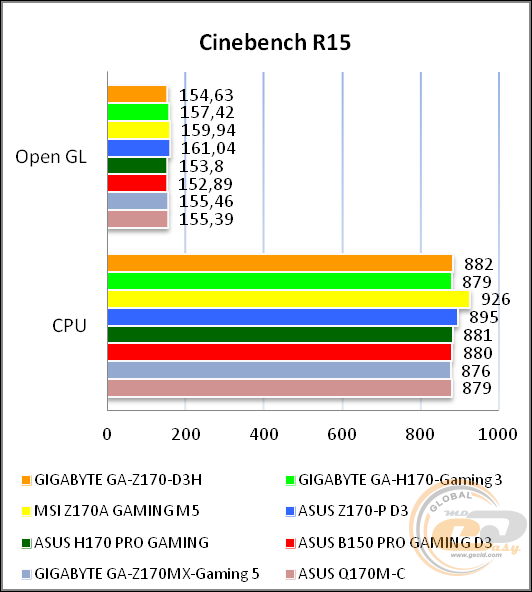

GIGABYTE GA-Z170-D3H

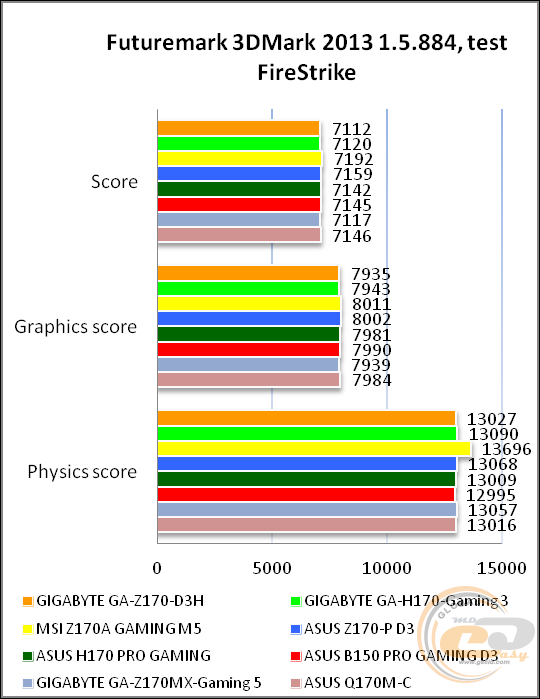

GIGABYTE GA-Z170-D3H

GIGABYTE GA-Z170-D3H

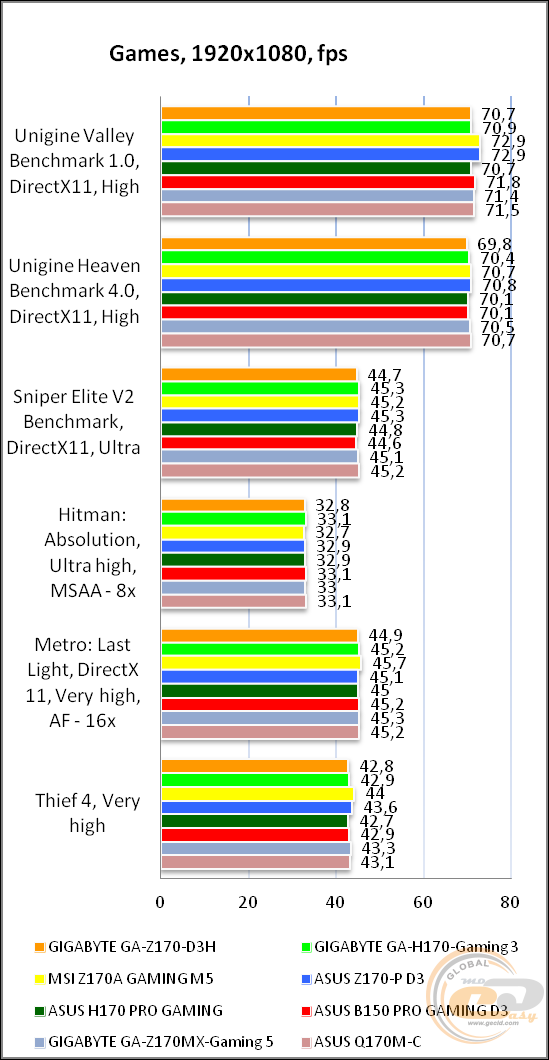

Продемонстровані результати вказують на високий рівень якості виконання новинки. Їхньому досягненню сприяло використання хорошої елементної бази, актуальних функціональних можливостей і вдала оптимізація налаштувань BIOS.

Тестування звукового тракту на основі кодека Realtek ALC1150

Звіт про тестування в RightMark Audio Analyzer

Режим роботи 16-bit, 44,1 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.27, +0.16

Відмінно

Рівень шуму, дБ (А)

-89.6

Добре

Динамічний діапазон, дБ (А)

89.6

Добре

Гармонійні викривлення, %

0.0098

Дуже добре

Гармонійні викривлення + шум, дБ(A)

-76.8

Середньо

Інтермодуляційні викривлення + шум, %

0.015

Дуже добре

Взаємопроникнення каналів, дБ

-89.6

Відмінно

Інтермодуляції на 10 кГц, %

0.016

Дуже добре

Загальна оцінка



Дуже добре

Режим роботи 24-bit, 192 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.26, +0.09

Дуже добре

Рівень шуму, дБ (А)

-104.4

Відмінно

Динамічний діапазон, дБ (А)

104.5

Відмінно

Гармонійні викривлення, %

0.0087

Дуже добре

Гармонійні викривлення + шум, дБ(A)

-78.7

Середньо

Інтермодуляційні викривлення + шум, %

0.0099

Дуже добре

Взаємопроникнення каналів, дБ

-98.1

Відмінно

Інтермодуляції на 10 кГц, %

0.011

Дуже добре

Загальна оцінка



Дуже добре

Звукова підсистема материнської плати GIGABYTE GA-Z170-D3H справила хороше враження. Завдяки використанню флагманського аудіокодека та цілого ряду згаданих вище доробок вона демонструє дуже високу якість відтворення звуку.

Висновки

За підсумками тестування материнської плати GIGABYTE GA-Z170-D3H можна відзначити, що хоча формально вона не належить до ігрової лінійки, але завдяки своєму відмінному оснащенню, якісному мережевому контролеру від Intel і доробленій аудіопідсистемі з флагманським кодеком вона цілком гідна виступити в якості основи для ігрової системи з однією відеокартою.

Також відзначимо відмінні можливості для організації дискової підсистеми, вдалу конфігурацію інтерфейсної панелі зі зручним підключенням багатоканальної акустики та підтримкою все популярнішого роз’єму USB Type-C (стандарту USB 3.0).

При всьому цьому новинку не обділили й хорошими можливостями для ручного та автоматичного розгону у своєму сегменті. Звичайно ж, назвати GIGABYTE GA-Z170-D3H повною мірою оверклокерським рішенням не можна, однак для користувачів, які бажають одержати додатковий приріст продуктивності для повсякденного використання, її можливостей буде цілком достатньо.

Що ж стосується особливостей, то яких-небудь критичних недоліків у процесі тестування помічено не було. В підсумку GIGABYTE GA-Z170-D3H можна сміливо назвати дуже вдалим рішенням, яке стане відмінним вибором для складання продуктивної системи з однією відеокартою.

Переваги:

  • підтримка інтерфейсу M.2 Socket 3 із пропускною здатністю до 32 Гбіт/с;
  • наявність трьох портів SATA Express із пропускною здатністю до 16 Гбіт/с;
  • хороший розгінний потенціал;
  • підтримка USB 3.0 Type-C;
  • поліпшена аудіопідсистема;
  • гігабітний мережевий контролер від Intel з ПЗ cFosSpeed Internet Accelerator Software;
  • хороший набір портів на інтерфейсній панелі;
  • підтримка ряду корисних фірмових технологій і утиліт;
  • підтримка дизайну GIGABYTE Ultra Durable;
  • хороше цінове позиціонування.

optimal price

Автор: Костянтин Шорохов
Переклад: Олесь Пахолок


Висловлюємо подяку компанії MTI, офіційному дистриб’ютору продукції GIGABYTE, за надану для тестування материнську плату.
