Огляд і тестування материнської плати GIGABYTE GA-X99-UD4

Після знайомства з новинками серій GIGABYTE Overclocking і GIGABYTE G1 GAMING на новому наборі системної логіки для ентузіастів (Intel X99),ми торкнемося більш доступної моделі, яка проте є висококласним рішенням для складання топових систем з кількома відеокартами. До ключових особливостей GIGABYTE GA-X99-UD4 можна віднести якісну аудіопідсистему, підтримку двох інтерфейсів M.2 (один для накопичувачів, а другий для модуля бездротових інтерфейсів, який при бажанні ви зможете придбати окремо), поліпшену елементну базу й реалізацію ряду фірмових технологій. Однак про все по порядку, а для початку давайте розглянемо докладну технічну специфікацію новинки.

Специфікація материнської плати GIGABYTE GA-X99-UD4:

Упаковка та комплектація

Коробка, у якій постачається материнська плата GIGABYTE GA-X99-UD4, виконана зі щільного і якісного картону, прикрашеного поліграфією в темно-жовтих тонах. Більшу частину лицьової сторони займає логотип фірмової концепції Ultra Durable.

На звороті за традицією знаходиться схематичне зображення самої материнської плати, її інтерфейсної панелі, а також опис ключових переваг новинки:

• 4-Way Graphics Support – підтримується встановлення до чотирьох графічних прискорювачів із розподілом ліній за наступними схемами: х16 / х16+х16 / х16+х16+х8 / х16+х8+х8+х8.
• IR Digital PWM & IR PowIRstage ICs – підсистема живлення процесора й оперативної пам'яті основана на цифрових ШІМ-контролерах четвертого покоління та мікросхемах третього покоління виробництва компанії International Rectifier.
• SATA Express – реалізований інтерфейс SATA Express підтримує швидкість передачі даних до 10 Гбіт/с.
• Dual M.2 – новинка оснащена двома інтерфейсами M.2. Перший використовується для встановлення накопичувачів (пропускна здатність до 10 Гбіт/с), тоді як другий призначений для модуля бездротових інтерфейсів (купується окремо).
• Realtek ALC1150 115dB SNR HD Audio – встановлений на материнській платі аудіокодек Realtek ALC1150, в обв'язці якого використовується спеціальний підсилювач TI N5532 з підтримкою студійних навушників із імпедансом до 600 Ом, пропонує восьмиканальний звук і забезпечує відтворення аудіо з відношенням сигнал/шум на рівні 115 дБ.

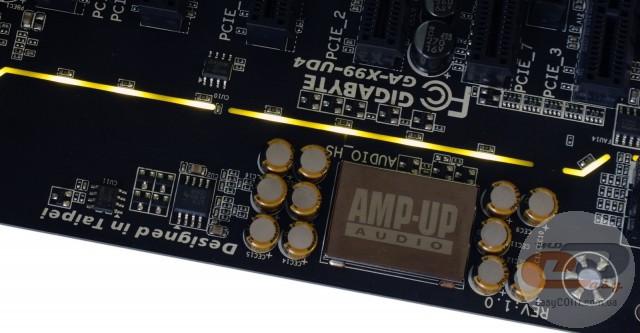

• Audio Noise Guard with Trace Path Lightning – область текстоліту, на якій розпаяна звукова підсистема, екранована за допомогою спеціальної металевої смуги з LED-підсвічуванням.
• Cooper Bussmann Server Level Chokes - у всіх колах живлення материнської плати використовуються дроселі Cooper Bussmann із серверним рівнем надійності та зниженим тепловиділенням.
• Long Lifespan Solid Capacitors – у всіх колах живлення материнської плати використовуються винятково японські твердотільні конденсатори серії Durable Black.
• Gold Plated CPU Socket – контакти процесорного роз’єму покриті 30-мкм шаром золота.
• Gold Plated DDR4 & PCIe Slots – контакти даних роз’ємів покриті 30-мкм шаром золота.
• Q-Flash Plus USB Port – один з портів USB на інтерфейсній панелі призначений для оновлення прошивання BIOS із флеш-накопичувача.

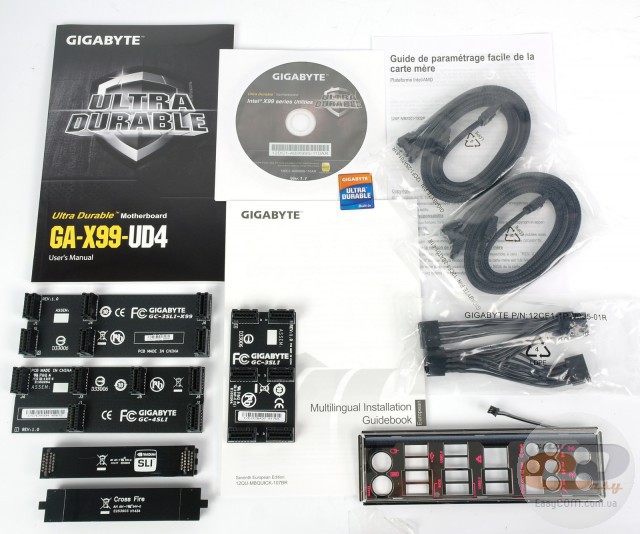

Комплект поставки GIGABYTE GA-X99-UD4 повністю відповідає високому рівню материнської плати й виглядає наступним чином:

• посібник користувача;
• брошура з описом гарантії;
• диск із драйверами та утилітами;

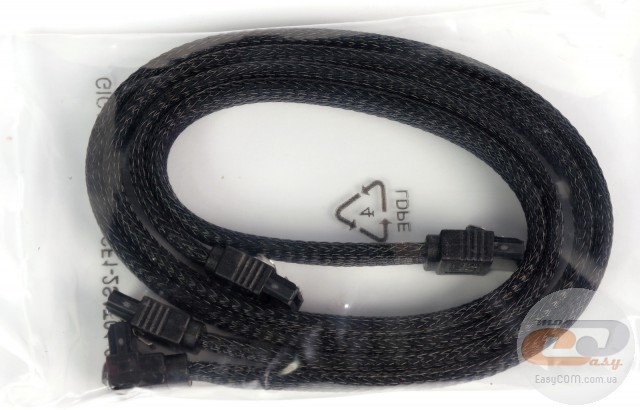

• чотири кабелі SATA у тканинному обплетенні;
• міст 2-Way NVIDIA SLI;
• два мости 3-Way NVIDIA SLI;
• міст 4-Way NVIDIA SLI;
• міст 2-Way AMD CrossFireX;
• розгалужувач ATX12V;
• заглушка інтерфейсної панелі з підсвічуванням.

Дизайн і особливості плати

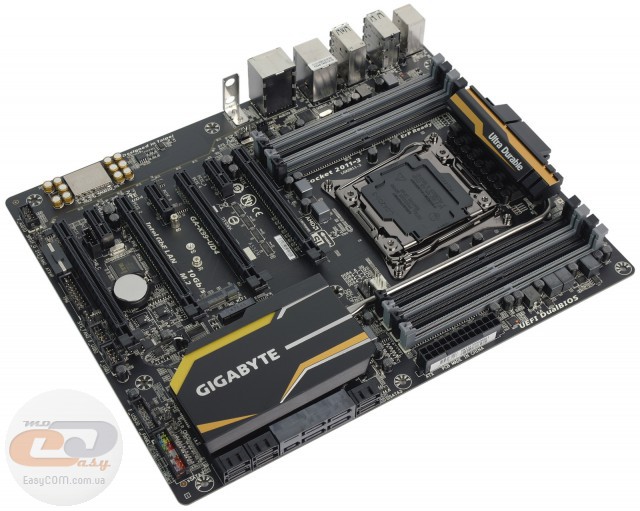

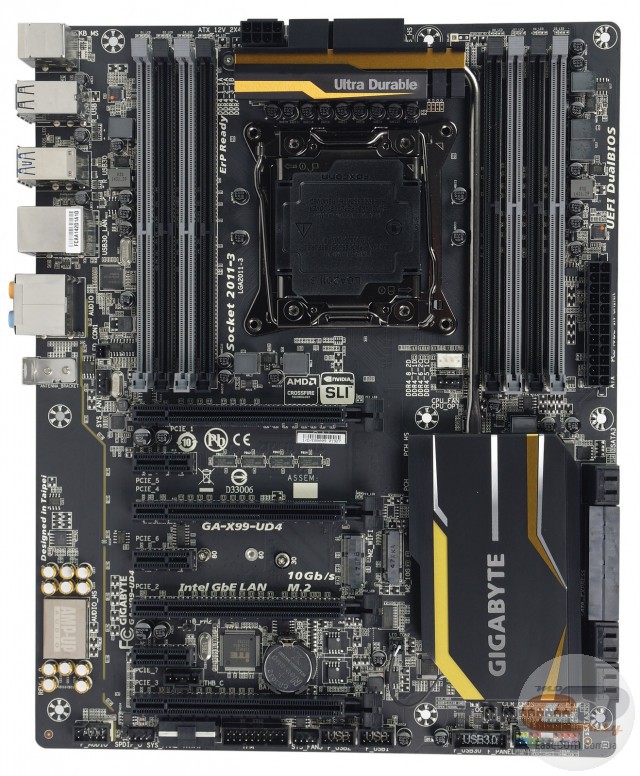

Новинка виконана на друкованій платі чорного кольору формату ATX (305 х 244 мм). Вона виглядає досить строго завдяки дуже хорошому поєднанню темних і оранжево-жовтих відтінків в оформленні радіаторів системи охолодження.

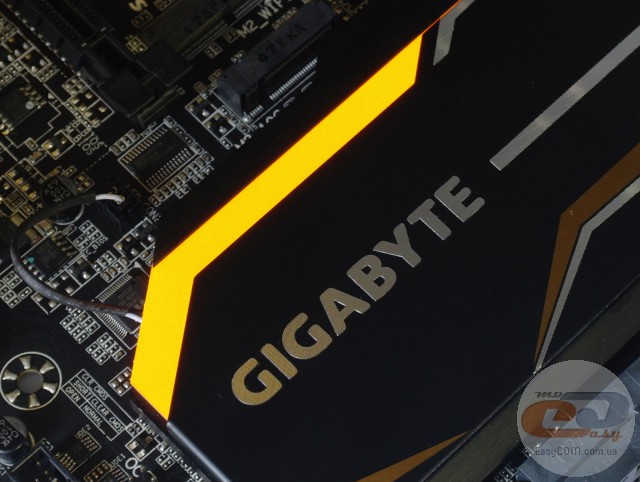

Окремо відзначимо турботу компанії GIGABYTE про любителів модінгу. Так, заглушка інтерфейсної панелі, радіатор охолодження чіпсету, а також смуга, яка відокремлює область друкованої плати зі звуковою підсистемою, мають LED-підсвічуванням жовтого кольору.

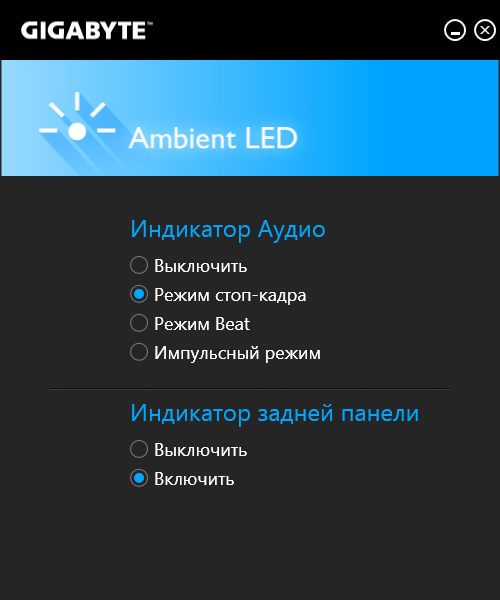

За допомогою комплектної утиліти GIGABYTE Ambient LED користувач може вибрати режим роботи підсвічування аудіокодека, а також відключити освітлення інтерфейсної панелі.

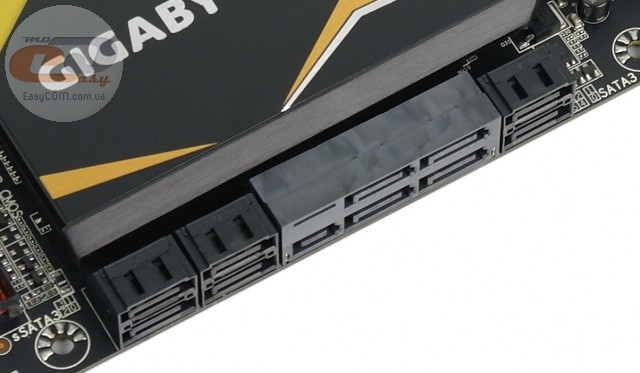

Компонування набортних елементів у цілому досить грамотне: DIMM-слоти обладнані засувками тільки з одного боку, а порти SATA розташовані паралельно поверхні плати. До інших портів і роз’ємів також забезпечений зручний доступ.

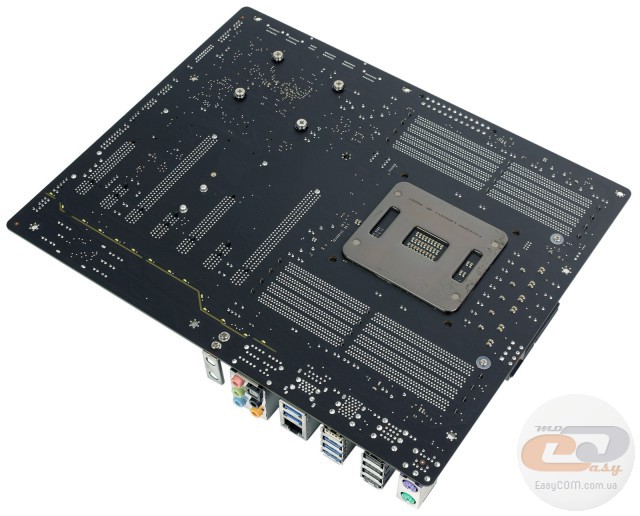

Поглянувши на зворотну сторону текстоліту, можна звернути увагу на стандартну опорну пластину процесорного роз’єму, а також на той факт, що обидва радіатори надійно закріплені за допомогою гвинтів.

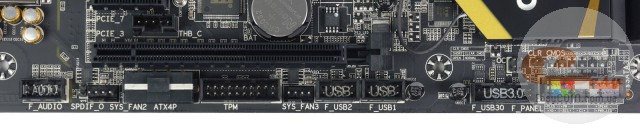

У нижній частині текстоліту розташовані наступні роз’єми: колодка підключення аудіороз’ємів передньої панелі, S/PDIF Out, порт TPM, два із трьох роз’ємів для системних вентиляторів, колодка підключення фронтальної панелі (з колірним виділенням для спрощення процесу підключення відповідних проводів), джампер для скидання CMOS, а також роз’єм додаткового живлення PCIe. Відзначимо й три колодки для активації портів USB: дві USB 2.0 і одну USB 3.0. Усього на новинці силами чіпсету реалізована підтримка восьми портів USB 2.0 (чотирьох внутрішніх та чотирьох на інтерфейсній панелі), а також двох внутрішніх та двох зовнішні USB 3.0. Що ж стосується чотирьох додаткових портів USB 3.0 на інтерфейсній панелі, то вони функціонують завдяки контролеру Renesas D720210.

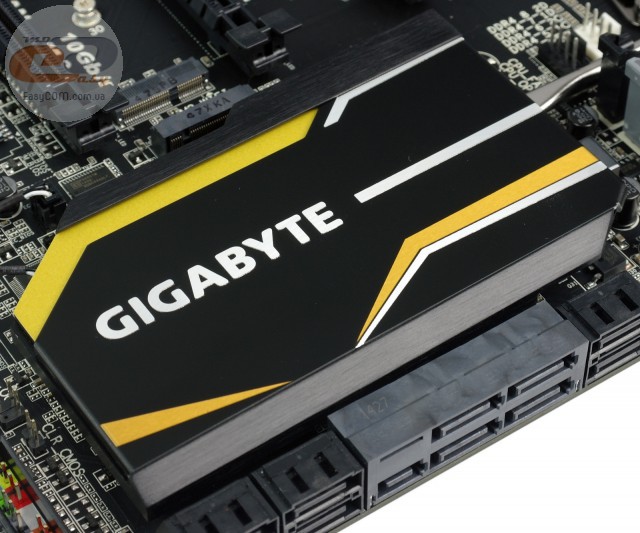

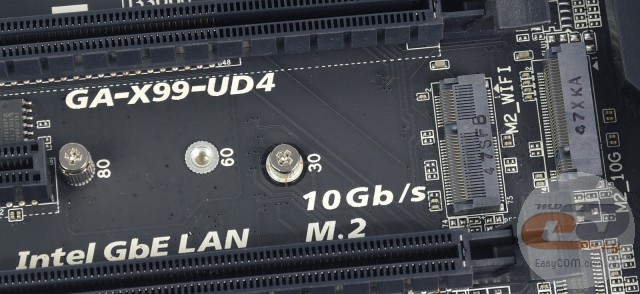

Можливості організації дискової підсистеми представлені роз’ємом M.2 із пропускною здатністю до 10 Гбіт/с (підтримуються SSD-накопичувачі форматів M.2 2260 і 2280), вісьмома портами SATA 6 Гбіт/с, а також одним SATA Express, який сумісний із двома SATA 6 Гбіт/с. Присутня підтримка масивів RAID 0, RAID 1, RAID 5 і RAID 10. У зв'язку з нестачею вільних чіпсетних ліній одночасне використання SATA Express і M.2 неможливе. Також повторно відзначимо додатковий інтерфейс M.2, призначений для модуля бездротових інтерфейсів Wi-Fi і Bluetooth, який можна придбати окремо.

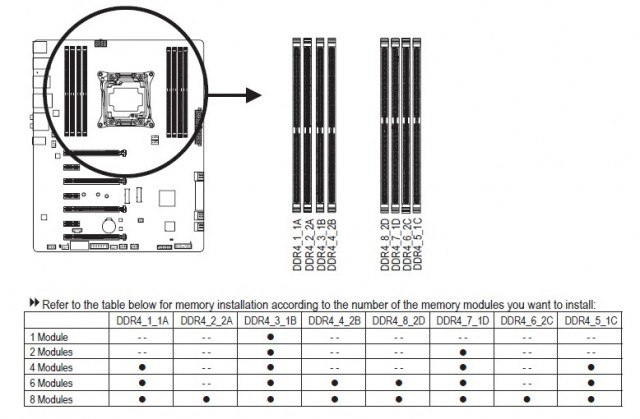

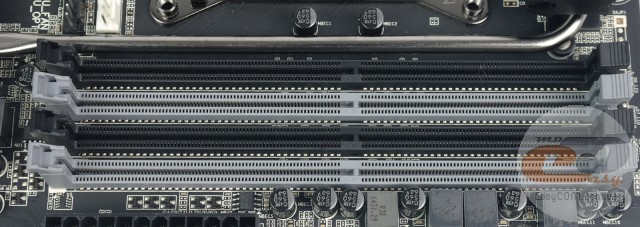

GIGABYTE GA-X99-UD4 оснащена вісьмома DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які для більшої зручності обладнані засувками тільки з одного боку. Оперативна пам'ять може працювати максимум у чотириканальному режимі. Для реалізації одного з багатоканальних режимів модулі необхідно встановлювати за однією з наступних схем.

Підтримуються планки, які працюють на частотах 2133 МГц у номінальному режимі та до 3000 МГц у розгоні. Максимальний обсяг пам'яті може досягати 64 ГБ, чого буде достатньо для будь-яких поставлених завдань.

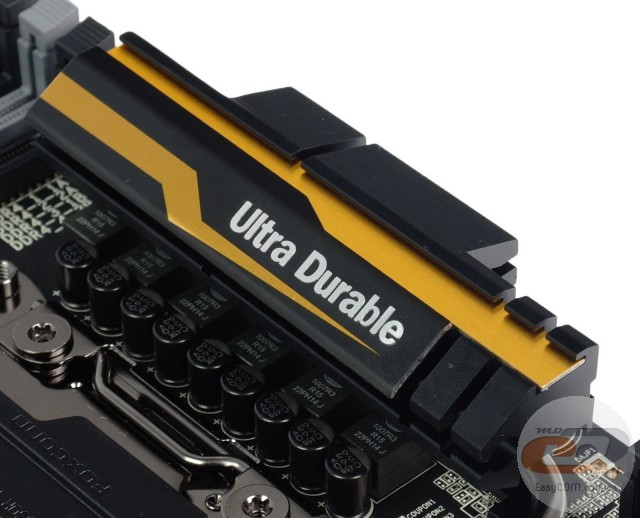

Система охолодження розглянутої новинки складається із двох алюмінієвих радіаторів, з'єднаних між собою тепловою трубкою. Перший встановлений безпосередньо на чіпсеті Intel X99, тоді як другий накриває силові елементи підсистеми живлення. У процесі тестування були зафіксовані наступні температурні показники:

• радіатор охолодження чіпсету – 36,2°C;
• радіатор охолодження елементів підсистеми живлення процесора – 40,6°C.

Встановлена система охолодження відмінно справляється зі своїми безпосередніми завданнями, забезпечуючи достатній запас до критичних значень.

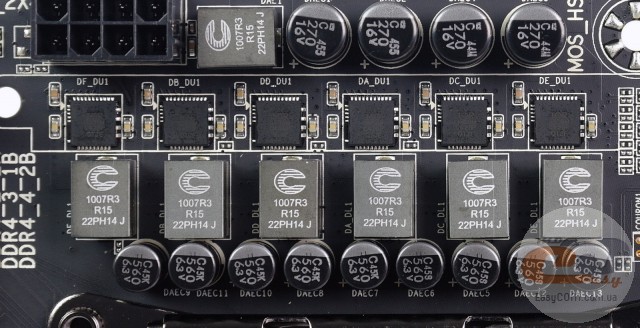

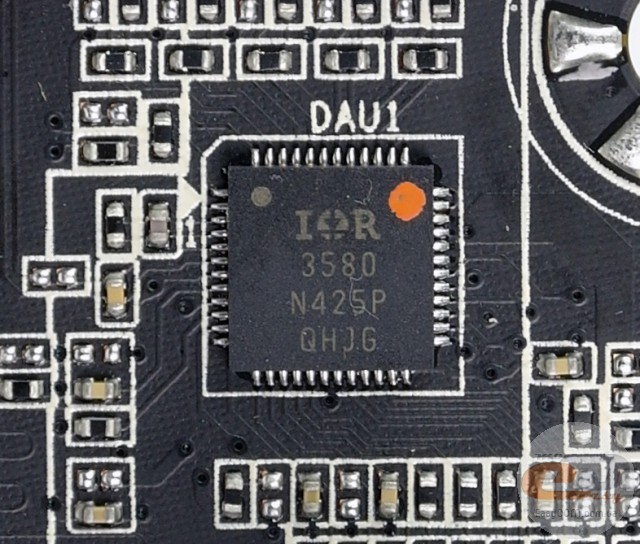

Живлення процесора здійснюється за 6-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач оснований на цифровому ШІМ-контролері IR3580. Елементна база материнської плати набрана за допомогою високоякісних комплектуючих. До її складу ввійшли: твердотільні конденсатори серії Durable Black, мікросхеми компанії International Rectifier з дизайном Single Package, а також надійні й енергоефективні дроселі Cooper Bussmann. Для подачі напруги живлення призначені основний 24-контактний і додатковий 8-контактний роз’єми. Також присутній додатковий роз’єм живлення PCI Express, який буде корисний при організації потужної графічної підсистеми із двох і більше відеокарт.

Окремої уваги заслуговує згаданий раніше комплектний розгалужувач ATX12V, який підключається до 8-контактного роз’єму живлення й дозволяє заживити три додаткові 8-контактні кабелі живлення ATX12V. Згідно з офіційною рекомендацією, його використання бажане для забезпечення достатнього живлення при екстремальному розгоні процесора.

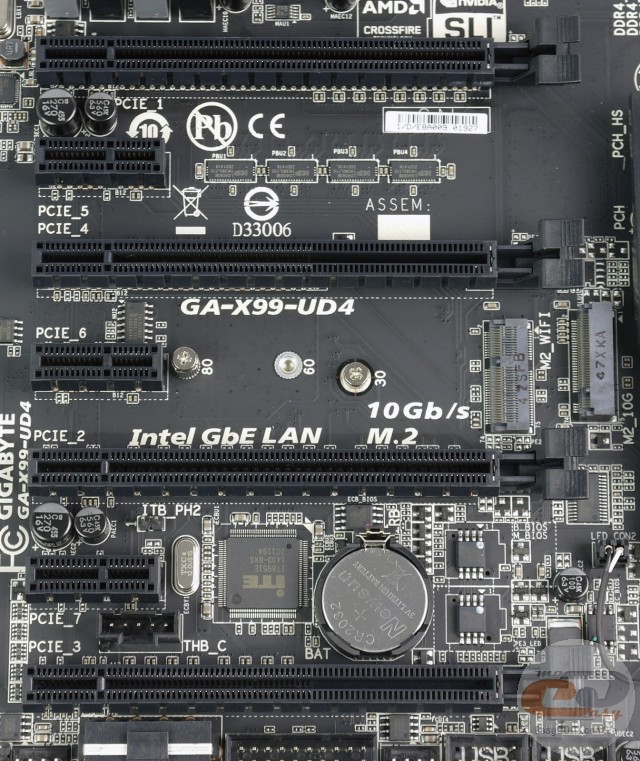

Для розширення функціональності GIGABYTE GA-X99-UD4 у розпорядженні в користувача є сім слотів:

1. PCI Express 3.0 x16 (у режимі х16 або х8);
2. PCI Express 2.0 x1;
3. PCI Express 3.0 x16 (у режимі х8);
4. PCI Express 2.0 x1;
5. PCI Express 3.0 x16 (у режимі х16);
6. PCI Express 2.0 x1;
7. PCI Express 3.0 x16 (у режимі х8).

Як бачимо, новинка пропонує відмінні можливості для організації графічної підсистеми, адже ви можете встановити до чотирьох відеокарт у режимі AMD CrossFireX або NVIDIA SLI. При цьому лінії будуть розподілятися за однією зі схем: х16 / х16 + х16 / х16 + х16 + х8 / х16 + х8 + х8 + х8. Якщо ж встановлений процесор Intel Core i7-5820K, то кількість ліній PCI Express 3.0 обмежена 28-ма, а розподіляються вони за наступними схемами: х16 / х16+х8 / х16+х8+х4.

Окремо відзначимо, що компонування слотів розширення дозволить вам без проблем встановити чотири двослотові відеокарти або дві трьохслотові. При цьому в другому випадку у вашому розпорядженні буде ще один вільний роз’єм PCI Express 2.0 x1.

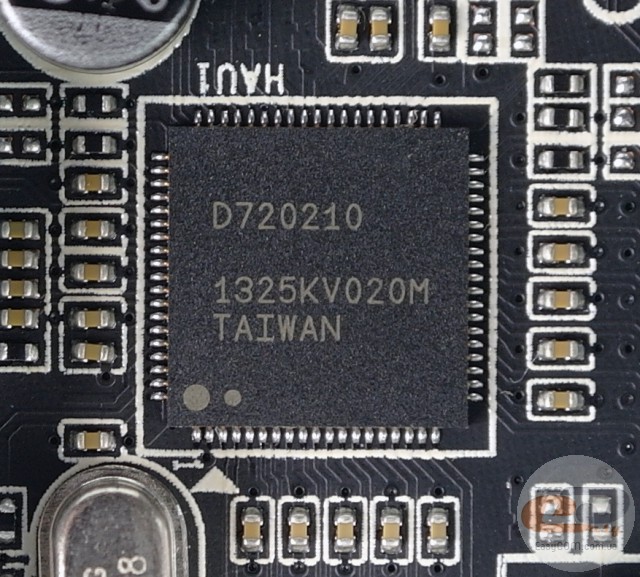

Робота чотирьох із шести портів USB 3.0 на інтерфейсній панелі забезпечена концентратором Renesas D720210.

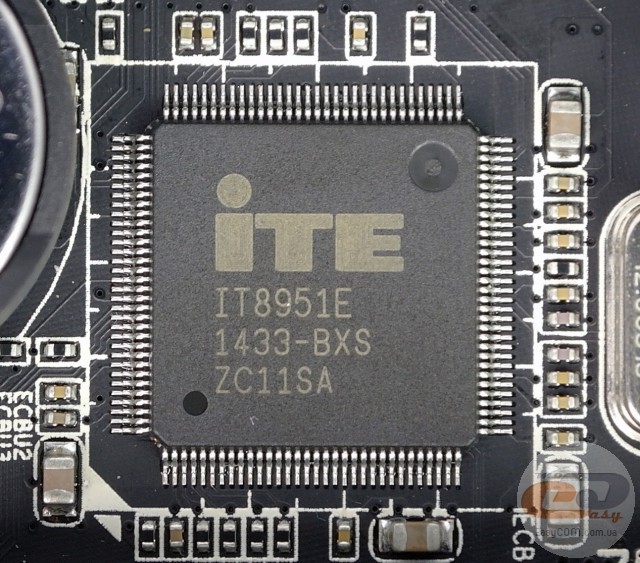

Фірмова функція GIGABYTE Q-Flash Plus, яка дозволяє оновити прошивання BIOS із флешки, функціонує завдяки контролеру ITE IT8951E.

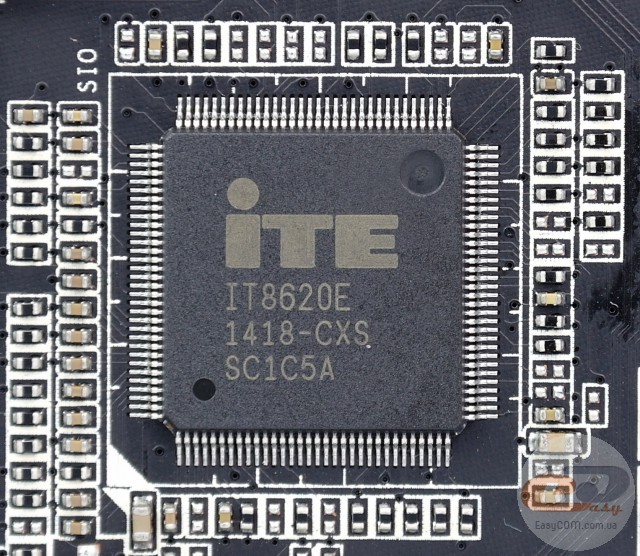

Можливості Multi I/O основані на мікросхемі ITE IT8620E, яка керує роботою системних вентиляторів, портами COM і PS/2, а також забезпечує моніторинг.

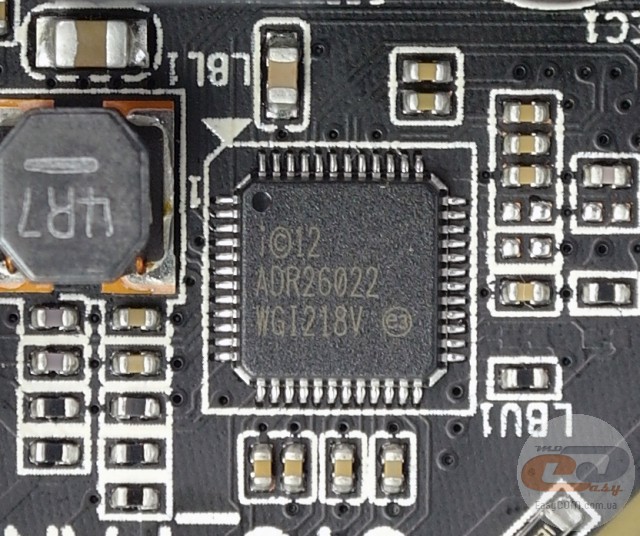

Для підтримки мережевих з'єднань служить гігабітний LAN-контролер Intel WGI218V. А для оптимального розподілу мережевих ресурсів можна скористатися утилітою cFosSpeed, яка міститься в комплекті поставки.

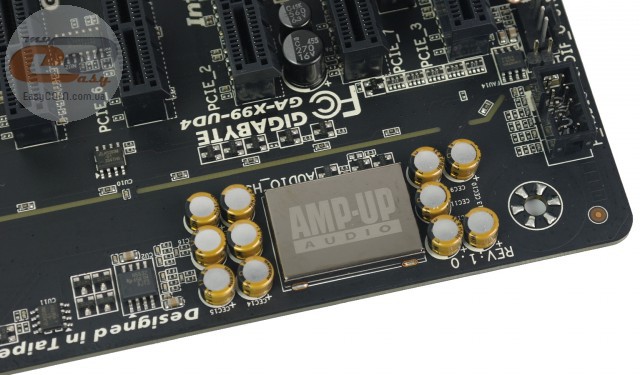

Звукова підсистема моделі GIGABYTE GA-X99-UD4 основана на 8-канальному кодеку Realtek ALC1150, який забезпечує відтворення звуку зі співвідношенням сигнал/шум (SNR) на рівні 115 дБ і працює в парі з окремим підсилювачем TI N5532 для підтримки функціонування навушників з імпедансом до 600 Ом. Додатково нагадаємо, що весь звуковий тракт екранований від наведень інших компонентів материнської плати за допомогою захисної смуги з LED-підсвічуванням. До того ж правий і лівий аудіоканали реалізовані на окремих шарах текстоліту, що також сприяє поліпшенню загальної якості звучання.

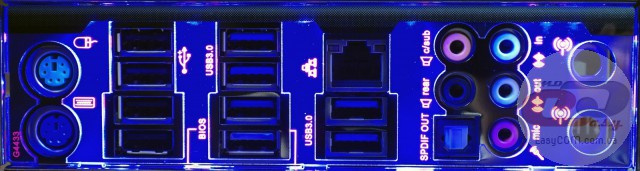

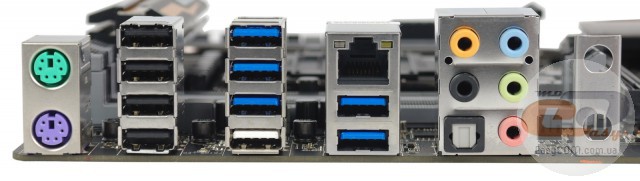

На інтерфейсну панель тестованої моделі виведені наступні порти:

• 2 х PS/2 (для підключення мишки та клавіатури);
• 1 x LAN (RJ45);
• 6 x USB 3.0;
• 4 x USB 2.0;
• 5 x аудіопортів;
• 1 х оптичний S/PDIF Out.

Інтерфейсна панель новинки вигідно відрізняється наявністю десяти портів USB і зручним підключенням багатоканальної акустики. Додатково відзначимо функцію оновлення прошивання BIOS із флеш-накопичувача, а також кріплення для роз’ємів антен Wi-Fi і Bluetooth.

Можливості організації охолодження усередині системного корпусу в GIGABYTE GA-X99-UD4 представлені п'ятьма 4-контактними роз’ємами для підключення вентиляторів, два з яких служать для системи охолодження CPU, у той час як три інші призначені для системних вертушок.

UEFI BIOS

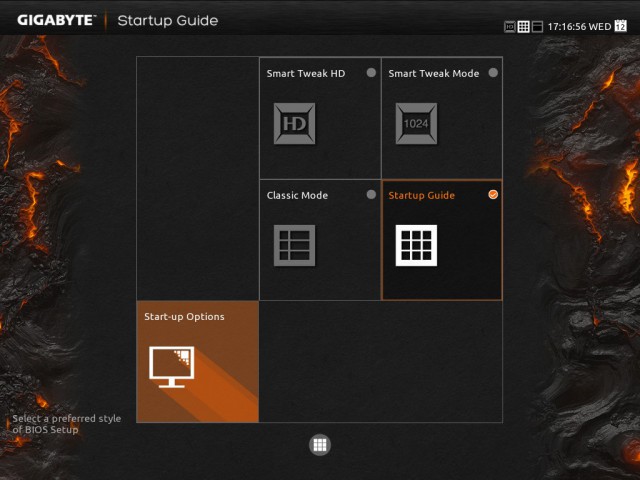

Тестована новинка оснащена сучасним прошиванням UEFI на основі мікрокоду AMI з можливістю роботи в чотирьох режимах: «Smart Tweak HD» (роздільна здатність 1280), «Smart Tweak» (роздільна здатність 1024, без постійного відображення з боків стану процесора, пам'яті та системних датчиків), «Classic» (класичний варіант BIOS) і «StartUp» (режим початкових налаштувань BIOS).

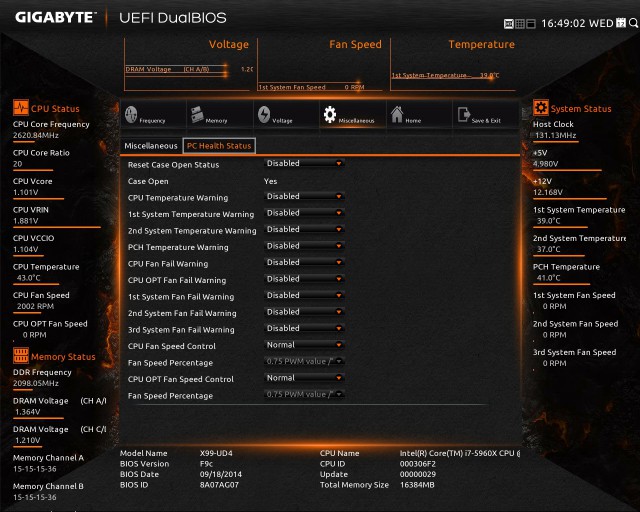

Як ви вже могли помітити, під час роботи в режимі «Smart Tweak HD» немає окремого розділу, відповідального за моніторинг напруг і температур на основних компонентах, оскільки всі необхідні дані відображаються безпосередньо на бічних панелях. Тут ви можете спостерігати за температурою процесора й частотою обертання встановлених вентиляторів, стежити за напругою на модулях оперативної пам'яті, процесорі й на лініях живлення +12В, +5В і +3,3В, а також за рядом інших важливих параметрів. Додатково відзначимо, що не всі пункти, присутні в режимі «Classic», доступні в «Smart Tweak HD». Цікавою особливістю є й те, що якщо робити скріншот у режимі «Classic», то йому автоматично привласнюється ім'я, відповідне до назви розділу, де він був зроблений.

Усі налаштування, пов'язані із ключовими елементами системи, зручно згруповані у відповідних вкладках.

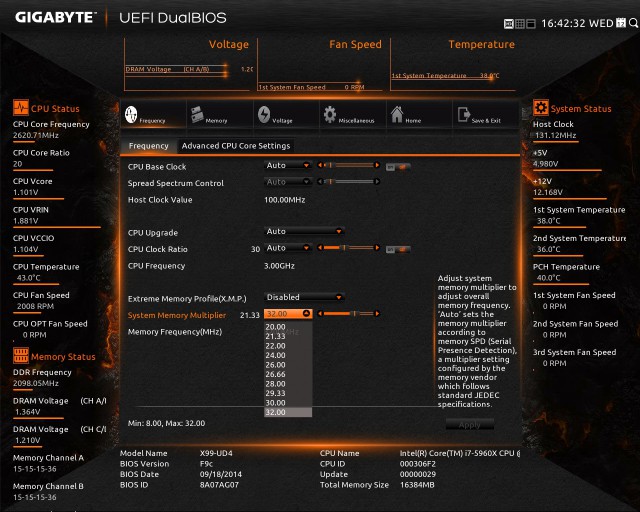

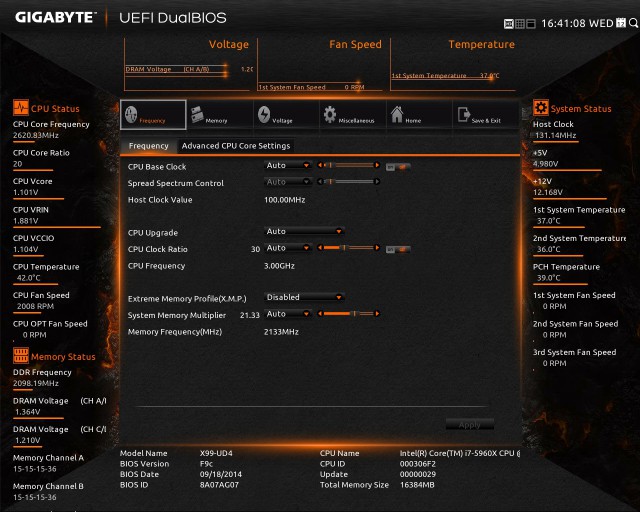

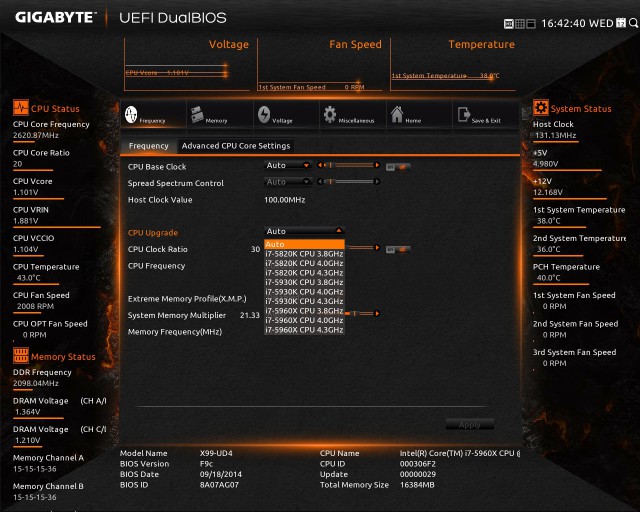

У вкладці «Frequency» з'являється можливість вибору одного з дев'яти типів автоматичної оптимізації параметрів системи, по три на кожний із трьох представлених процесорів сімейства Intel Haswell-E.

Множник частоти пам'яті дозволяє встановлювати швидкість підключених модулів у межах від 800 до 3200 МГц.

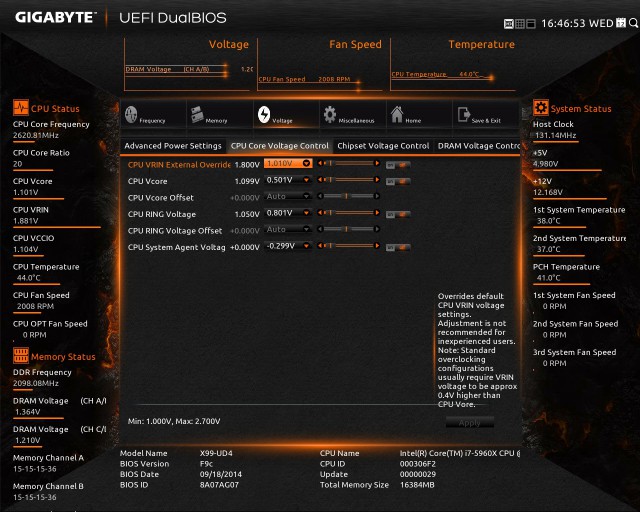

При необхідності в підрозділі «Voltage» можна одержати доступ до регулювань напруги на всіх ключових компонентах системи.

Налаштування, необхідні для оптимізації системи, зведені в таблицю:

Можливості розгону

За традицією можливості автоматичного розгону материнських плат компанії GIGABYTE у BIOS представлені в якості попередньо встановлених профілів «CPU Upgrade». Скориставшись ними, ми одержали наступні результати.

«3800 МГц»

«4000 МГц»

«4300 МГц»

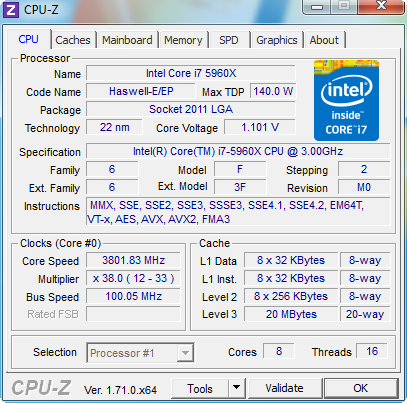

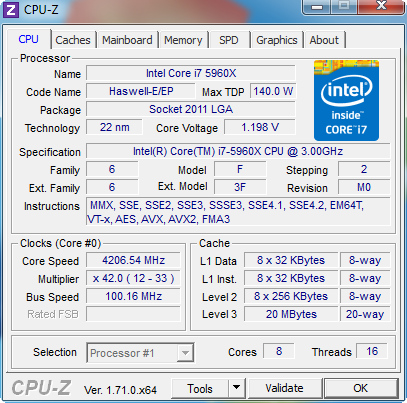

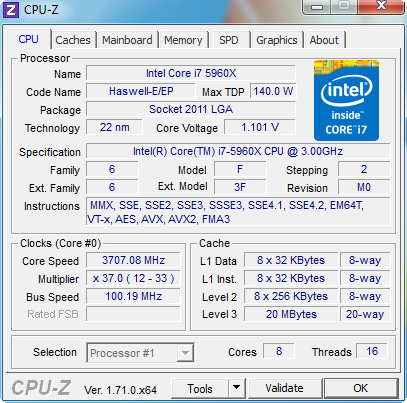

У підсумку вони дозволили підвищити максимальну частоту процесора Intel Core i7-5960X Extreme Edition до рівня 4300 МГц при напрузі 1,251 В.

В комплекті з материнською платою постачається фірмове ПЗ EasyTune, яке крім інших своїх можливостей дозволяє оперувати кількома режимами роботи системи залежно від поточних завдань користувача.

«AutoTuning»

«Lite»

«Medium»

«Extreme»

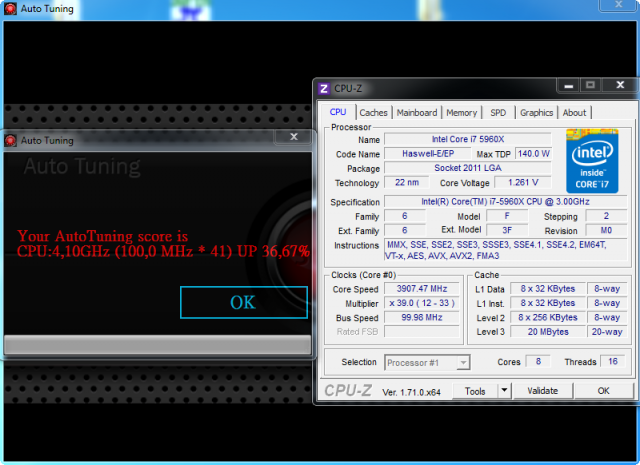

Дані режими пропонують схожі до профілів у BIOS можливості. Максимальний результат, отриманий нами після активації режиму «Extreme», склав 4102 МГц при напрузі 1,251 В.

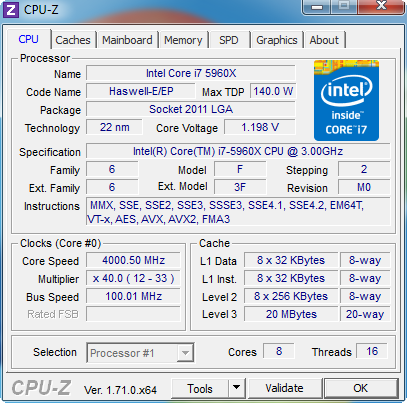

За підсумками ручного розгону, шляхом збільшення множника до х42 і напруги до 1,198 В, стабільна робоча частота тестового процесора склала 4200 МГц.

Збільшення частоти системної шини також пройшло без особливих труднощів. Цей параметр вдалося зафіксувати на позначці 131,15 МГц.

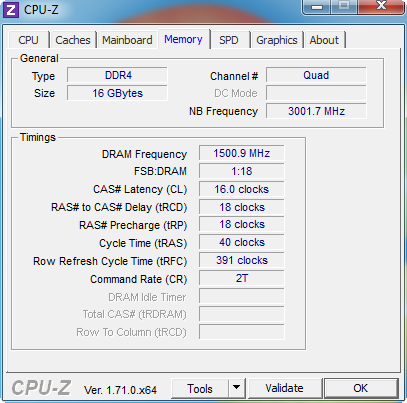

Тестові модулі оперативної пам'яті були успішно розігнані до швидкості DDR4-3000 МГц за допомогою відповідного XMP-профілю. Таймінги при цьому відповідали зазначеним у профілі (16-18-18-40).

Відзначимо, що максимальна доступна частота пам'яті, яку можна виставити у BIOS без підвищення частоти опорної шини, становить 2666 МГц.

Тестування

Для перевірки можливостей материнської плати GIGABYTE GA-X99-UD4 використовувалося наступне обладнання:

Результати тестів

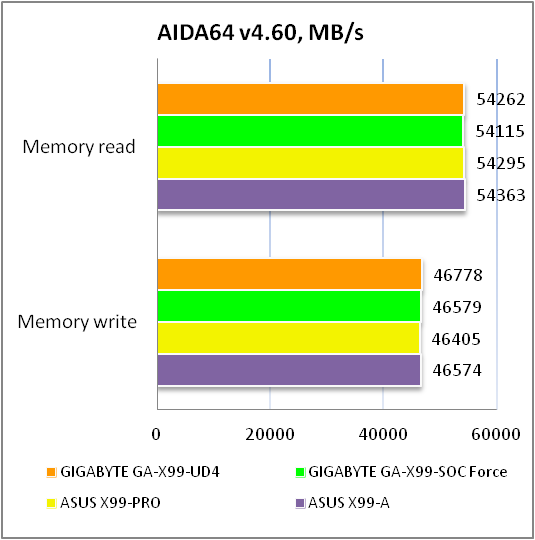

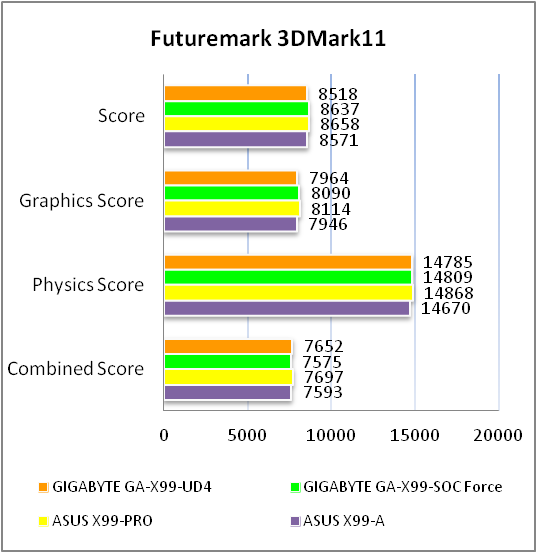

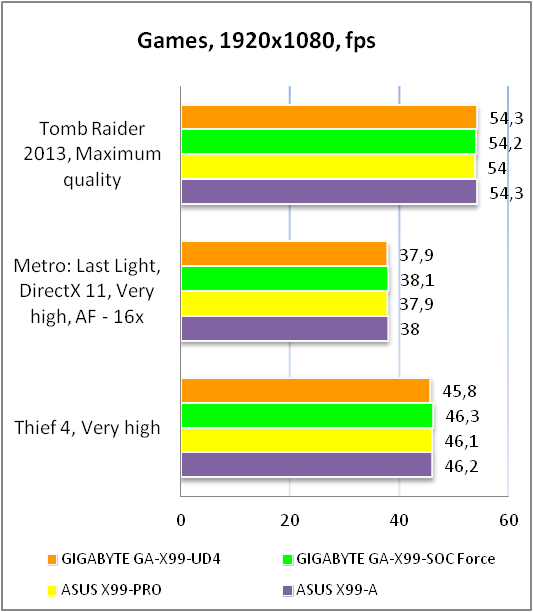

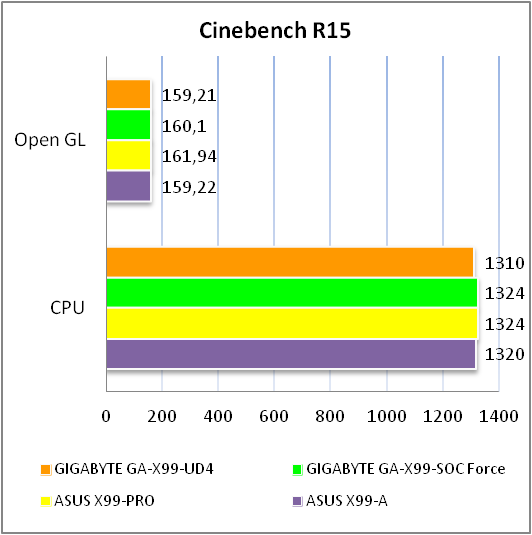

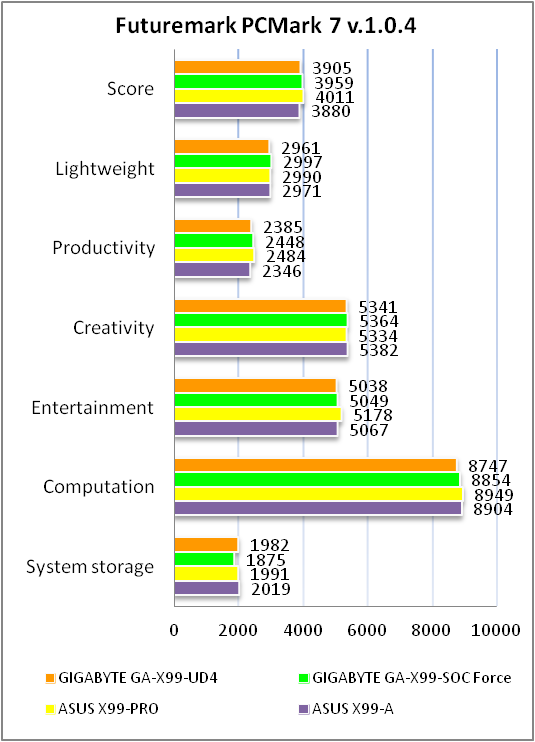

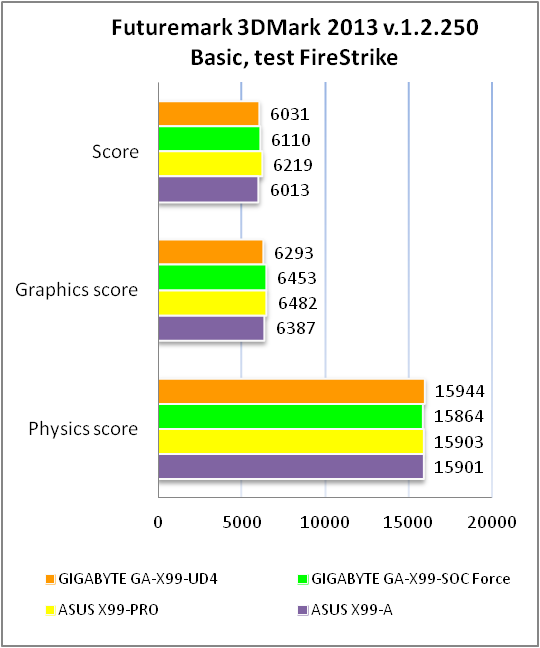

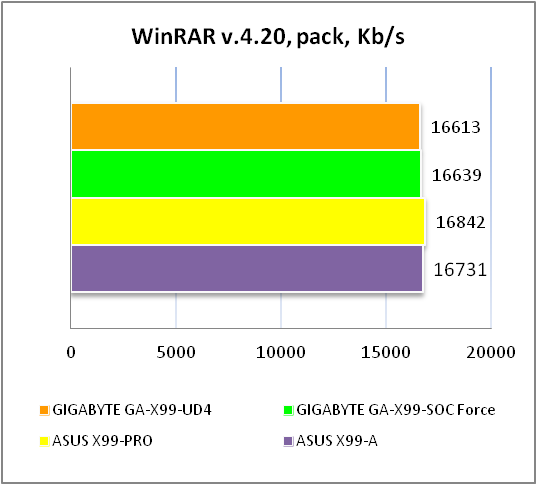

У процесі тестування GIGABYTE GA-X99-UD4 показала продуктивність на рівні з конкурентами, що говорить нам про якісне виконання плати, добір надійної й ефективної елементної бази, а також про хорошу оптимізацію налаштувань BIOS.

Тестування звукового тракту на основі кодека Realtek ALC1150

Звіт про тестування в RightMark Audio Analyzer

16-bit, 44,1 kHz

Режим роботи 24-bit, 192 kHz

Враховуючи ступінь уваги компанії GIGABYTE до звукової підсистеми, виконаної на основі кодека Realtek ALC1150, не дивно, що вона справила дуже хороше враження, одержавши високі оцінки в бенчмарку RightMark Audio Analyzer.

Висновки

У процесі тестування материнська плата GIGABYTE GA-X99-UD4 зарекомендувала себе як надійне і висококласне рішення, покликане стати відмінною основою для складання топової домашньої системи з кількома відеокартами й процесором серії Intel Haswell-E. Говорячи про її переваги, у першу чергу хочеться виділити грамотний підхід компанії GIGABYTE до позиціонування своїх моделей. Так, на нашу думку, GIGABYTE GA-X99-UD4 є одним із найзбалансованіших рішень для домашніх систем, де в користувача при повсякденному використанні не виникає необхідності в наявності великої кількості керуючих елементів на друкованій платі або ряду функцій для досвідчених оверклокерів. Тобто новинка дозволяє не переплачувати за непотрібну функціональність. При цьому всі ключові переваги у вигляді якісної звукової підсистеми, надійної елементної бази, відмінних можливостей для організації дискової та графічної підсистем присутні в повному обсязі.

Додатково відзначимо турботу про любителів модінгу, які оцінять наявність підсвічування радіатора чіпсету, інтерфейсної панелі, а також області друкованої плати з аудіокодеком.

Що стосується особливостей новинки, то перед купівлею варто пам'ятати про обмежену кількість вільних чіпсетних ліній, тому ви не зможете одночасно використовувати інтерфейси SATA Express і M.2.

У підсумку GIGABYTE GA-X99-UD4 може бути сміливо рекомендована до купівлі як вдале і збалансоване рішення для повсякденного домашнього використання в складі високорівневої системи.

Переваги:

• фірмова концепція Ultra Durable, яка включає до свого складу якісну елементну базу й підвищений рівень захисту внутрішніх компонентів;
• цифрова підсистема живлення із застосуванням топових компонентів;
• підтримка великої кількості портів USB 3.0 і SATA 6 Гбіт/с;
• наявність інтерфейсу SATA Express із пропускною здатністю до 10 Гбіт/с;
• підтримка інтерфейсу M.2 із пропускною здатністю до 10 Гбіт/с;
• окремий інтерфейс M.2 для модуля бездротових інтерфейсів;
• хороше компонування інтерфейсної панелі;
• підтримка технологій AMD CrossFireX і NVIDIA SLI;
• високоякісна аудіопідсистема;
• збільшений обсяг золота в контактах процесорного роз’єму, DIMM-слотів і роз’ємів PCI Express;
• зручний і багатофункціональний BIOS;
• наявність двох мікросхем із прошиваннями BIOS;
• розширений комплект поставки;
• підтримка ряду фірмових технологій і утиліт.

Особливості:

• обмеження одночасного використання роз’ємів SATA Express і M.2.



Автор: Костянтин Шорохов
Переклад: Олесь Пахолок

Висловлюємо подяку компанії MTI, офіційному дистриб’ютору продукції GIGABYTE, за надану для тестування материнську плату.

Висловлюємо подяку компаніям AMD, Corsair, Intel і SeaSonic за надане для тестового стенду обладнання.
