Огляд материнської плати GIGABYTE GA-P43-ES3G
21-08-2009
Один з провідних виробників материнських плат - компанія GIGABYTE завжди виділялася на фоні конкурентів неординарними рішеннями з технічними і програмними інноваціями. Зокрема, завдяки таким технологіям як Ultra Durable 2 і Ultra Durable 3 системні плати GIGABYTE знайшли чимало прихильників серед ентузіастів та оверклокерів.
В цьому огляді ми розглянемо материнську плату GIGABYTE GA-P43-ES3G, що за заявленими характеристиками (підтримка процесора з частотою FSB до 1600 МГ і оперативної пам'яті DDR2 з частотою до 1200 МГц) і при вартості 80$ повинна стати дуже цікавою та недорогою основою для розгону двох- і чотирьохядерних процесорів Intel Core 2 Duo чи Intel Core 2 Quad. Крім цього плата має дуже високу функціональність за рахунок великої кількості слотів розширення, але про все по черзі.
Специфікація материнської плати GIGABYTE GA-P43-ES3G:
Виробник |
GIGABYTE |
Модель |
GA-P43-ES3G |
Чіпсет |
Intel P43 Express/Intel ICH10 |
Процесорний роз’єм |
LGA775 |
Підтримувані процесори |
Intel Core 2 Extreme/ Intel Core 2 Quad/ Intel Core 2 Duo/ Intel Pentium Extreme Edition/ Intel Pentium D/ Intel Pentium 4 Extreme Edition/ Intel Pentium 4/ Intel Celeron |
Частота системної шини, МГц |
1600 (O.C.)/1333/1066/800 |
Підтримувана пам'ять |
4 x 1,8 D DDR2 DIMM слота з підтримкою до 16 ГБ пам'яті DDR2 1200/1066/800/667 МГц |
Слоти розширення |
1 x PCI Express x1 |
Дискова підсистема |
6 x SATA 3.0 Гб/c |
LAN |
Гігабітний контролер Realtek 8111C |
Звукова підсистема |
8-канальний High-Definition Audio кодек Realtek ALC 888 |
Живлення |
24-контактний роз’єм живлення ATX |
Роз’єми для вентиляторів |
1 x CPU |
Зовнішні порти I/O |
2 x PS/2 порти для підключення клавіатури та миші |
Внутрішні порти I/O |
6 x USB |
BIOS |
2 x 8 МБіт Flash ROM, AWARD BIOS,Support for DualBIOS, PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b |
Контроль за станом системи |
Підтримка функції CPU Smart Fan |
Фірмові технології |
@BIOS |
Форма-фактор |
ATX |
Сайт виробника |
Все цены на GIGABYTE GA-P43-ES3G

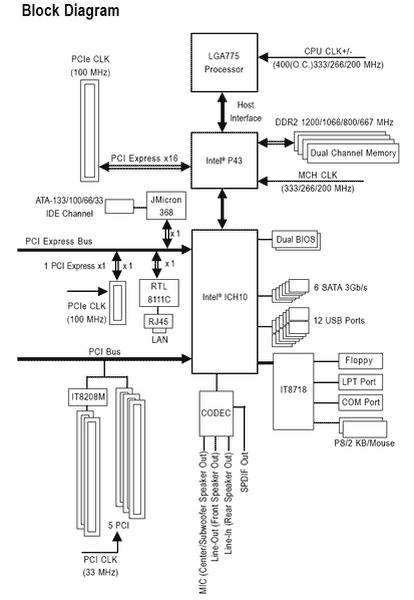

Чіпсет Intel P43 Express підтримує процесори Intel з роз’ємом LGA775 і з частотою системної шини до 1600 МГц, але дана частота досягається тільки шляхом розгону. А ось підтримка системною платою пам'яті DDR2 з частотою 1200 МГц є гарантованою.
Основною відмінністю системної логіки Intel P43 Express від більш дорогої Intel P45 Express є один слот PCI Express x16, а, отже, і відсутність підтримки технології ATI CrossFireХ.
Коробка материнської плати оформлена в спокійних світло-зелених тонах «живої природи». Основний акцент тут зроблений на фірмову технологію GIGABYTE - «Easy Energy Saver». Також на фронтальній стороні упаковки можна побачити підтримувані системною платою частоти системної шини, оперативної пам'яті, підтримку нового стандарту живлення процесорів VRD 11.1 і наявність двох мікросхем BIOS (основної і резервної для відновлення BIOS).
Стандарт живлення процесорів VRD 11.1 дозволяє зменшити кількість працюючих фаз живлення процесора в режимі «Deeper Sleep» до одної, а не до двох, як у стандарті VRD 11, що використовувався материнськими платами на базі чіпсета Intel P35 Express. Таким чином, завдяки новому стандарту живлення, досягається ще більша економічність систем заснованих на чіпсетах Intel P4x Express.
Технологія «Easy Energy Saver» дозволяє за допомогою додаткової програмної утиліти задати три значення для режиму роботи процесора: normal Power Saving , Advanced Power Saving і Extreme Power Saving. При цьому завдяки вбудованому таймеру, можна довідатися зекономлену кількість електроенергії за певний проміжок часу.
На звороті упаковки системної плати можна прочитати більш детальну інформацію про технології «Easy Energy Saver» і довідатися про переваги використання двох мікросхем BIOS але, на жаль, тільки англійською мовою.
Комплект поставки материнської плати GIGABYTE GA-P43-ES3G є досить скромним і містить у собі наступні аксесуари:
- Інструкція з встановлення;
- Інструкція користувача;
- 2 x кабелі SATA;
- 1 x шлейф для підключення пристроїв ATA;
- 1 x шлейф для підключення FDD-дисководу;
- Диск з драйверами;
- Інтерфейсна заглушка.
Компонування елементів і роз’ємів на GIGABYTE GA-P43-ES3G заслуговує самих похвальних відгуків. Адже навіть з урахуванням дуже великої кількості роз’ємів для плат розширення, слот PCI Express x16 знаходиться на достатній відстані від роз’ємів оперативної пам'яті, щоб їх не блокувати.
Як видно на зображенні вище, встановлена в материнську плату довга двослотова відеокарта не перекриває засувки оперативної пам'яті і щоб витягти ОЗП, відеокарту витягати необов'язково.
Північний Intel P43 Express і південний Intel ICH10 мости прохолоджуються невеликими алюмінієвими радіаторами. В процесі тестування обидва мости досить відчутно грілися, тому організація якісної системи вентиляції в корпусі є необхідною умовою при зборці ПК на основі GIGABYTE GA-P43-ES3G, особливо якщо планується розгін.
Південний міст Intel ICH10 відповідає за підтримку 12 портів USB (6 зовнішніх і 6 внутрішніх) і шести роз’ємів SATA II. Всі зазначені внутрішні роз’єми для зручності пофарбовані в добре помітні жовті кольори. Кольорово пофарбована і фронт-панель. Завдяки такому фарбуванню материнська плата виглядає не тільки стильно, але і робить небагато приємніше та зручніше роботу збирача системи.
Системна плата GIGABYTE GA-P43-ES3G має завидну згідно нинішнім міркам функціональністю у випадку апгрейду системи. Адже крім роз’ємів PCI Express x16 і PCI Express x1 на платі є п'ять роз’ємів PCI. Правда на сьогоднішній день складно собі представити систему, у якій задіяні хоча б чотири роз’єми PCI, не кажучи вже про п'ять, хоча один з роз’єм PCI буде недоступний при встановленні відеокарти з двослотовою системою охолодження.
Материнська плата оснащена чотирма роз’ємами оперативної пам'яті стандарту DDR2 з підтримкою модулів на частоті 1200/1066/800/667 МГц і максимальним сумарним об'ємом до 16 ГБ. Пам'ять може працювати як в одно- так і двоканальному режимі. Для зручності 1-й і 3-й роз’єм пофарбовані в жовті кольори, а 2-й і 4-й у червоний, що дозволяє правильно встановлювати пам'ять у двоканальному режимі, не заглядаючи в інструкцію користувача.
Звукова підсистема представлена 8-канальним HD-аудіо кодеком Realtek ALC888, з підтримкою автоматичного визначення роз’ємів і виходів S/PDIF, які підключаються. На жаль, не кожну багатоканальну аудіосистему 7.1 можна буде підключити до цієї, тому що на задній панелі присутні тільки три аудіовиходи для системи 5.1. Щоб скористатися перевагою всіх восьми каналів, необхідно придбати зовнішню панель для бічних динаміків або аудіосистему з підтримкою S/PDIF.
За мережні з'єднання в GIGABYTE GA-P43-ES3G відповідає гігабітний контролер Realtek RTL8111C.
Стабілізатор живлення процесора материнської плати GIGABYTE GA-P43-ES3G є трифазним. У ланцюзі живлення використовуються дроселі з феритовою серцевиною та надійні конденсатори з твердим електролітом. Ось тільки трьох фаз стабілізації напруги явно недостатньо для подачі точної напруги на розігнаний процесор, а якщо до цього ще додати 4-х, а не 8-контактний роз’єм додаткового живлення ATX12V, то, швидше за все, про гарний розгін можна забути.
На задню панель зовнішніх портів материнської плати виведені наступні роз’єми:
- 1 x PS/2 порт для клавіатури;
- 1 x PS/2 порт для миші;
- 1 x LPT;
- 1 x COM;
- 1 x LAN (RJ45);
- 6 x USB 2.0/1.1 портів;
- 3 x аудіо роз’єм;
- 1 x коаксіальний S/PDIF.
Дуже приємно бачити на панелі портів вводу-виводу наявність роз’ємів COM і LPT, чого вже практично не зустрінеш у більшості схожих рішень. У деяких ситуаціях така функціональність може бути дуже корисна, наприклад, знову ж, у випадку апгрейду системи та наявності не самої нової периферії.
BIOS
Система BIOS материнської плати GIGABYTE GA-P43-ES3G надає досить широкі можливості точного налаштування розгону, яких буде достатньо для більшості оверклокерів.
Всі необхідні для розгону налаштування знаходяться в розділі «MB Intelligent Tweaker (M.I.T.)»:
Параметр |
Назва меню |
Діапазон |
Крок |
Процесорні технології |
C1E, TM2, EIST, Virtualization Technology |
|
|
Технології збільшення продуктивності графічної підсистеми |
Robust Graphics Booster |
Auto, Fast,TurboStandard, Turbo, Extreme |
|
Процесорний множник |
CPU Clock Ratio |
6 – max. |
1 й 0,5 для 45 нм моделей |
Частота системної шини, МГц |
CPU Host Frequency |
100 - 1200 |
1 |
Частота шини PCI Express |
PCI Express Frequency |
90 - 150 |
1 |
Частота «страпу», МГц |
(G)MCH Frequency Latch |
266, 200, 333, 400 |
|
Дільник для пам'яті |
System Memory Multiplier (SPD) |
2.00B/2.40B/3.20B/2.00D/2.66D |
|
Затримки ОЗП |
|
CAS Latency, tRCD, tRP, tRAS, tRRD, tWTR, tWR, tRFC, tRTP, CMD, Static tRead Value, tRD Phase0, tRD Phase1, tRD Phase2, tRD Phase3, Trd2rd, Twr2rd, Trd2wr |
|
Напруга на процесорі, В |
CPU Vcore |
0,50000-1,8 |
0,00625 |
Напруга на шині FSB, В |
CPU Termination |
1,050 – 1,5 |
0,05 0,1 |
|
CPU Reference |
0,744 – 0,805 В |
0,018 |
Напруга на північному мосту, В |
MSH Core |
1 - 1,4 |
0,1 |
Напруга на модулях пам'яті, В |
DRAM Voltage |
1,8 – 2,5 |
0,1 |
Завдяки розділу «Extreme Memory Profile (X.M.P.)» можна використати оверклокерську пам'ять в режимі автоматичного налаштування параметрів. Дані профілі записані виробником модуля пам'яті в мікросхемі SPD і відповідають частотам і затримкам ОЗП в різних режимах.
Розділи «Channel A Timing Settings» і «Channel B Timing Settings» дозволяють змінити не тільки основні затримки ОЗП, але і зробити більш детальне налаштування таймінгів кожного каналу (A і B) оперативної пам'яті окремо.
Багатство налаштувань кожного каналу ОЗП настільки велике, що може зайняти досить багато часу на тонке налагодження, але сподобається щирим цінителям розгону.
Розділ «PC Health Status» дозволяє не тільки стежити за напругою на ядрі процесора та модулях оперативної пам'яті, а також каналах живлення 3.3V і 12V, температурою системи і процесора, частотою обертання всіх трьох вентиляторів, але і задати температуру процесора, при досягненні якої BIOS звуковим сигналом сповістить про перегрів системи. Крім цього тут можна включити оповіщення про вихід з ладу кожного з вентиляторів системи, а також вибрати режим автоматичного керування швидкістю обертання вентилятора процесорного кулера та метод керування.
Тестування
Для перевірки можливостей материнської плати використовувався наступний тестовий стенд:
Процесор |
Intel Core 2 Duo E6300 (LGA775, 1,86 ГГц, L2 2 МБ) |
Кулер |
Noctua NH-U12P (LGA775, 54,33 CFM, 12,6-19,8 дБ) |
Оперативна пам'ять |
2х DDR2-1200 @800 1024 МБ Kingston PC9600 |
Відеокарта |
EVGA GeForce 8600 GTS 256 Mб DDR3 PCI-E |
Жорсткий диск |
Samsung HD080HJ (80 ГБ, 7200 rpm, 8 МБ, SATA-300) |
Оптичний привід |
ASUS DRW-1814BLT SATA |
Блок живлення |
Seasonic SS-650JT Active PFC, 650 Вт, 120 мм вентилятор |
Корпус |
CODEGEN M603 MidiTower, 2х 120 мм вентилятори на вдув/видув |
Результати тестів:
У всіх тестових додатках материнська плата GIGABYTE GA-P43-ES3G показала відмінну продуктивність. Ніяких провалів і стрибків продуктивності ми не виявили. Все це говорить про гарну оптимізацію програмного коду BIOS і драйверів пристрою розробниками компанії GIGABITE.
Розгін
Розгін системної плати GIGABYTE GA-P43-ES3G з двоядерним процесором Core 2 Duo E6300 виявився не самим вдалим. Платі скорилася частота системної шини всього 418 МГц.
У сполученні з чотирьохядерним процесором Intel Core 2 Quad Q9550 ситуація не змінилася ні на мегагерц - шину знову вдалося «підняти» до 418 МГц. Цілком імовірно, подальший розгін можливостями системи живлення або обмеженням у прошиванні BIOS, і з появою нових версій прошивань ситуація може змінитися.
Тестування звукового кодека Realtek ALC 888
Якість звукової підсистеми материнської плати GIGABYTE GA-P43-ES3G оцінювалося за допомогою програми RightMark Audio Analyzer.
Загальні результати (RightMark Audio Analyzer, 16-bit, 44 kHz):
Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кгц), дБ |
+0.12, -0.22 |
Дуже добре |
Рівень шуму, дБ (А) |
-87.0 |
Добре |
Динамічні діапазон, дБ (А) |
86.9 |
Добре |
Гармонійні викривлення, % |
0. 0060 |
Дуже добре |
Гармонійні викривлення + шум, дБ(A) |
-69.3 |
Середньо |
Інтермодуляційні викривлення + шум, % |
0. 038 |
Добре |
Взаємопроникнення каналів, дБ |
-85.7 |
Відмінно |
Інтермодуляції на 10 кГц, % |
0. 032 |
Добре |
Загальна оцінка |
|
Дуже добре |
Загальні результати (RightMark Audio Analyzer, 24-bit, 192 kHz):
Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кгц), дБ |
+0.06, -0.19 |
Дуже добре |
Рівень шуму, дБ (А) |
-87.4 |
Добре |
Динамічний діапазон, дБ (А) |
87.8 |
Добре |
Гармонійні викривлення, % |
0. 0054 |
Дуже добре |
Гармонійні викривлення + шум, дБ(A) |
-79.8 |
Середньо |
Інтермодуляційні викривлення + шум, % |
0. 012 |
Дуже добре |
Взаємопроникнення каналів, дБ |
-80.5 |
Дуже добре |
Інтермодуляції на 10 кГц, % |
0. 011 |
Дуже добре |
Загальна оцінка |
|
Дуже добре |
Восьмиканальний аудіо-кодек Realtek ALC888 у сполученні з якісною обв'язкою в черговий раз одержав оцінку «дуже добре» і затвердив репутацію якісного вбудованого рішення.
Підсумки
Материнська плата GIGABYTE GA-P43-ES3G є досить цікавим продуктом враховуючи функціональність, особливо при апгрейде системи. На сьогоднішній день п'ять слотів PCI і один PCI Express x1 дозволять зробити з комп'ютера дійсний мультимедіа центр з великою кількістю виконуваних завдань, причому всі ці завдання можна дуже добре розпаралелити завдяки підтримці системною платою чотирьохядерних процесорів Intel LGA 775.
Не обійдуть стороною модель GA-P43-ES3G і професіонали, тому що на основі даної материнської плати, наприклад, можна зібрати систему відеоспостереження, де є значна необхідність у великій кількості слотів PCI. А якщо ще врахувати підвищену енергоефективність плати та наявність портів COM і LPT на задній панелі, то висновок напрошується один: GIGABYTE GA-P43-ES3G відмінно підійде для рішення різного роду завдань і економічного відновлення системи.
Переваги:
- Гарна продуктивність;
- 5 слотів PCI;
- Підтримка пам'яті на частоті до 1200 МГц;
- Порти COM і LPT на задній панелі;
- Підтримка технології «Easy Energy Saver»;
- Відмінне зручне компонування системної плати;
- Якісний вбудований звуковий аудіо-кодек;
- Широкі можливості для розгону в BIOS.
Недоліки:
- Підвищене нагрівання північного і південного мосту;
- Використання 4-контактного роз’єму ATX12V;
- Не дуже високий розгінний потенціал.
Автор: Олексій Єрін
Переклад: Анна Смірнова
Висловлюємо подяку фірмі ТОВ ВФ «Сервіс» (м. Дніпропетровськ) за надану для тестування материнську плату.
Висловлюємо подяку компаніям Kingston, Noctua і Sea Sonic за надане для тестового стенда обладнання.
