Огляд материнської платиGIGABYTE GA-P41T-ES3G

30-04-2010

BIOS

На материнській платі GIGABYTE GA-P41T-ES3G встановлений BIOS компанії Award. Всі налаштування, необхідні для розгону системи, згруповані в найпершій вкладці «MB Intelligent Tweaker(M.I.T.)». Всі значення налаштувань винесені в таблиці.

Параметр

Назва меню

Діапазон

Крок

Частота FSB

CPU Host Frequency

100-1200 МГц

1 МГц

Частота шини PCI Express

PCI Express Frequency

90-150 МГц

1 МГц

Продуктивність системи

Performance Enhance

Standard, Turbo, Extreme



Множник пам'яті

System Memory Multiplier

3, 4, Auto



Налаштування таймінгів і підтаймінгів пам'яті

Advanced Timing Control

Повний набір налаштувань окремо по кожному каналу



Напруга живлення ядра процесора

CPU Vcore

0,5-1,6 В

1,325В

Напруга живлення термінаторів процесора

CPU Termination

1,05-1,5В

1,2В

Напруга системної шини

CPU Reference

0,738-0,805В

0,805В

Напруга на північному мосту

MCH Core

1,1-1,4В

1,1В

Напруга живлення модулів пам'яті

DRAM Voltage

1,5-2,2 В

1,5В

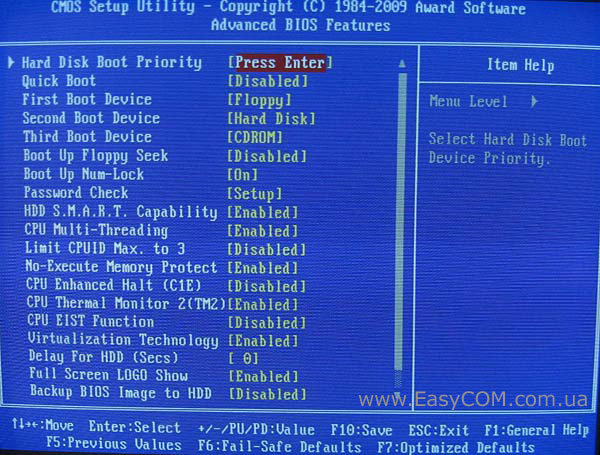

Меню «Advanced BIOS Features» дозволяє вибрати з якого жорсткого диска буде проводитися завантаження системи, вибрати порядок завантажувальних пристроїв, а також включити чи відключити деякі функції і технології.

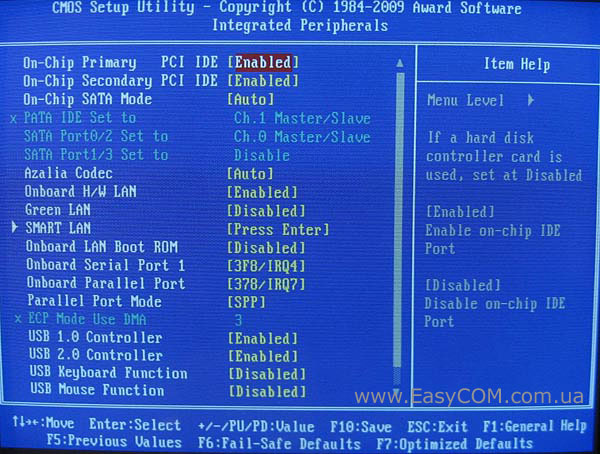

У меню «Integrated Peripherals» ви одержуєте доступ до керування портами і контролерами, які реалізовані на платі.

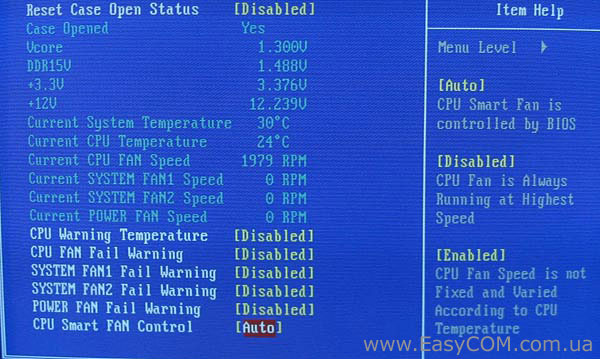

У розділі моніторингу «PС Health Status» можна стежити за: температурою материнської плати і процесора, швидкістю обертання процесорного кулера і чотирьох корпусних вентиляторів, напругою на ядрі процесора і модулях оперативної пам'яті, напругою на лінії живлення +5 В і +12В.

Крім того, в цьому розділі можна включити функцію автоматичного керування процесорним кулером CPU Smart FAN Control і корпусними вентиляторами System Smart FAN Control.

Можливості розгону

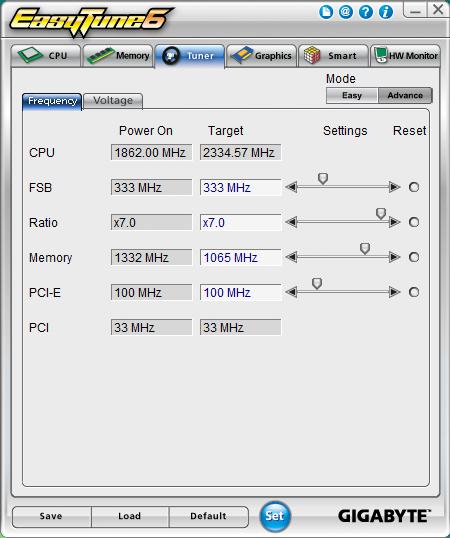

Щоб перевірити можливості розгону материнської плати GIGABYTE GA-P41T-ES3G ми скористалися фірмовою утилітою Easy Tune 6 і розганяли системну шину процесора Intel Core 2 Duo E6300. Нам вдалося підняти тактову частоту шини до 343,1 МГц, і це цілком непоганий результат, як для бюджетної материнської плати.

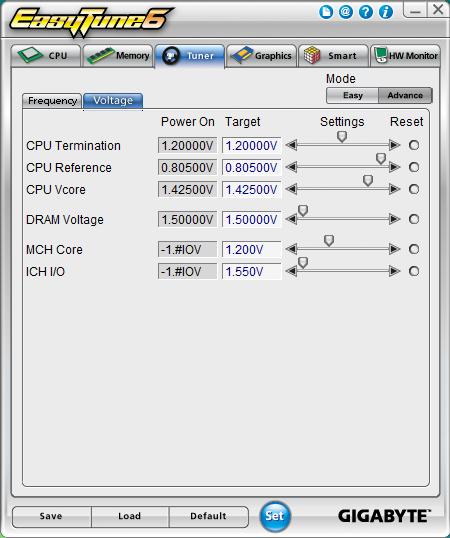

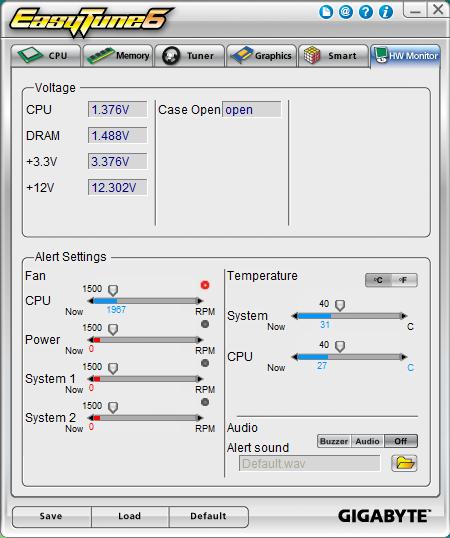

Прагнемо відзначити, що в утиліти Easy Tune 6 є один недолік – небезпечні та критичні значення не виділяються кольором, що було б бажано. За допомогою цієї утиліти можна змінювати частоту шини і множник процесора, частоту роботи модулів пам'яті і шини PCI Express, напруга живлення на процесорі і модулях пам'яті.

Тестування

Для тестування материнської плати GIGABYTE GA-P41T-ES3G використане наступне обладнання.

Процесор

Intel Core 2 Duo E6300 (LGA775, 1,86 ГГц, L2 2 МБ)

Кулер

Noctua NH-U12P (LGA775, 54,33 CFM, 12,6-19,8 дБ)

Оперативна пам'ять

2х DDR3-1333 1024 МБ Kingston KVR1333D3N9/1G

Відеокарта

EVGA GeForce 8600 GTS 256 Mб DDR3 PCI-E

Жорсткий диск

Samsung HD080HJ (80 ГБ, 7200 rpm, 8 МБ, SATA-300)

Оптичний привід

ASUS DRW-1814BLT SATA

Блок живлення

Seasonic SS-650JT Active PFC, 650 Вт, 120 мм вентилятор

Корпус

CODEGEN M603 MidiTower, 2х 120 мм вентилятора на вдув/видув

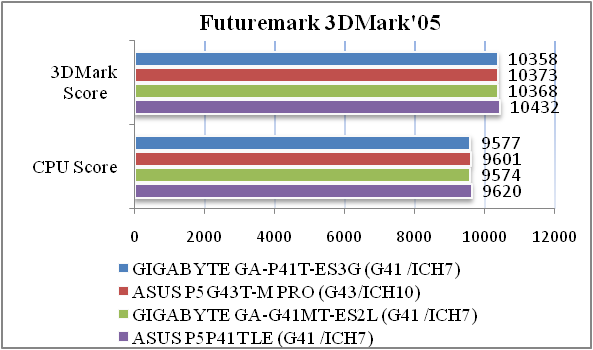

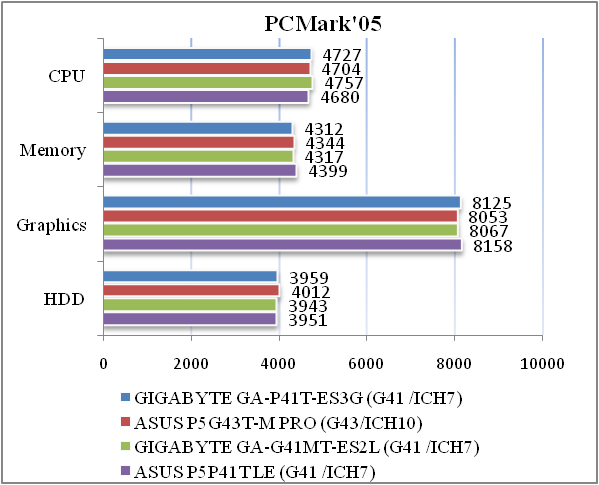

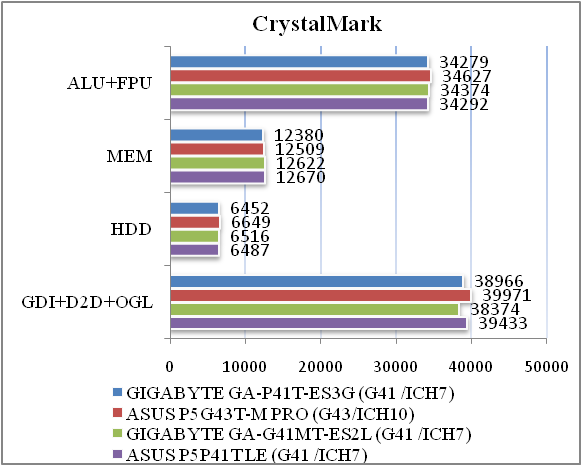

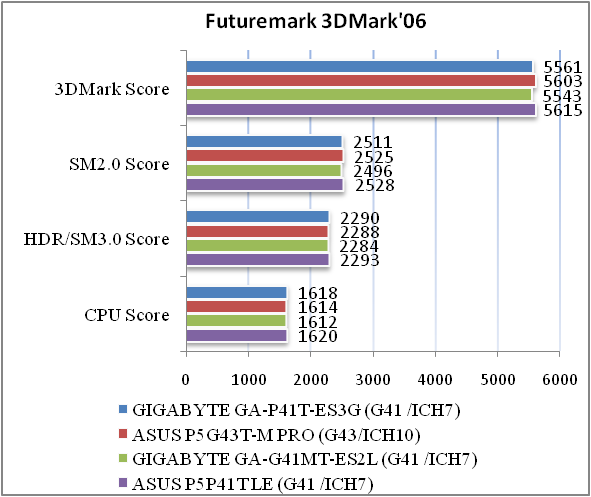

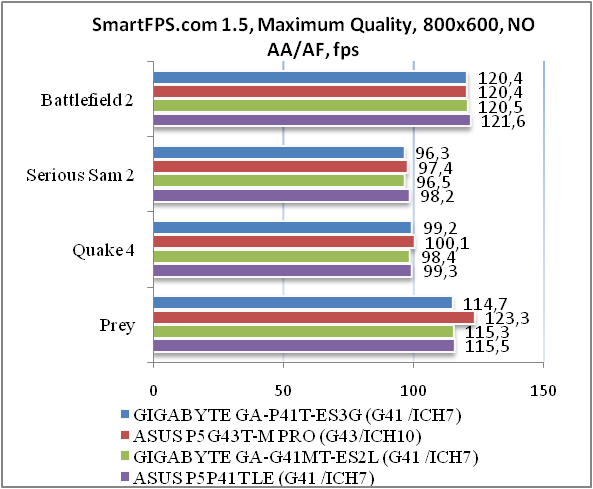

З результатів тестів видно, що при номінальних режимах роботи, материнська плата GIGABYTE GA-P41T-ES3G нічим не виділяється в порівнянні з рішеннями подібного класу.

Тестування звукового тракту на основі кодека Realtek ALC888

Загальні результати (Rightmark Audio Analyzer)

Режим роботи 16-bit, 44,1 khz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.11, -0.19

Дуже добре

Рівень шуму, дБ (А)

-87.9

Добре

Динамічний діапазон, дБ (А)

87.9

Добре

Гармонійні викривлення, %

0.0060

Дуже добре

Гармонійні викривлення + шум, дБ(A)

-66.0

Середньо

Інтермодуляційні викривлення + шум, %

0.064

Добре

Взаємопроникнення каналів, дБ

-84.7

Дуже добре

Інтермодуляції на 10 кГц, %

0.047

Добре

Загальна оцінка



Дуже добре

Режим роботи 24-bit, 192 khz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.06, -0.19

Дуже добре

Рівень шуму, дБ (А)

-88.7

Добре

Динамічний діапазон, дБ (А)

88.7

Добре

Гармонійні викривлення, %

0.0049

Дуже добре

Гармонійні викривлення + шум, дБ(A)

-80.1

Добре

Інтермодуляційні викривлення + шум, %

0.012

Дуже добре

Взаємопроникнення каналів, дБ

-82.8

Дуже добре

Інтермодуляції на 10 кГц, %

0.012

Дуже добре

Загальна оцінка



Дуже добре

Порівняно зі своєю «сестрою», материнською платою GIGABYTE GA-G41MT-ES2L, вбудований на GIGABYTE GA-P41T-ES3G аудіокодек Realtek ALC888 показав дуже гарні результати. До того ж, якщо врахувати, що ця материнська плата є бюджетною, то вона показала просто приголомшливі результати.

Висновки

Незважаючи на те, що материнська плата GIGABYTE GA-P41T-ES3G належить до категорії бюджетних рішень, вона показала дуже гарні результати і не поступилася своїм опонентам з цієї ж цінової категорії. Дуже порадував вбудований аудіокодек Realtek ALC888 своїми можливостями, крім того, є більший спектр застосування завдяки наявності на інтерфейсній панелі коаксіального SPDIF out. По функціональності, материнська плата має всі необхідні роз’єми для периферійної техніки, у тому числі і вже застарілі, але ще використовувані COM і LPT, а також контролер FDD. Більшою мірою, материнська плата розрахована на офісного споживача, але через відсутність інтегрованої відеокарти її можна рекомендувати і домашнім споживачам, яким потрібний недорогий сучасний комп'ютер.

Переваги:

  • низька вартість;
  • гарна функціональність і підтримка сучасного обладнання;
  • наявність роз’єму SPDIF out (коаксіальний);
  • гарна обв'язка вбудованого аудіокодека Realtek ALC888;
  • наявність портів COM, LPT і контролера FDD;
  • підтримка пам'яті DDR3.

Недоліки:

  • відсутність інтегрованої відеокарти;
  • скромна комплектація;
  • важкоприступність засувки роз’єму PCI Express x16;
  • невисокий розгінний потенціал.


Автор: Олексій Паровишник
Переклад: Анна Смірнова

Дякуємо фірмі ТОВ ВФ Сервіс за надану для тестування материнську плату.
