Огляд материнської плати GIGABYTE GA-P35C-DS3

07-12-2007

В цьому огляді ми пропонуємо ознайомитися з  «гібридним» варіантом материнської плати від компанії GIGABYTE, що підтримує обидва типи пам'яті DDR2 і DDR3. На сьогоднішній день тільки два чіпсети - Intel P35 Express і Intel X38 мають таку можливість. Ми ж розглянемо материнську плату GIGABYTE GA-P35C-DS3 на чіпсеті Intel P35.

DDR2 і DDR3

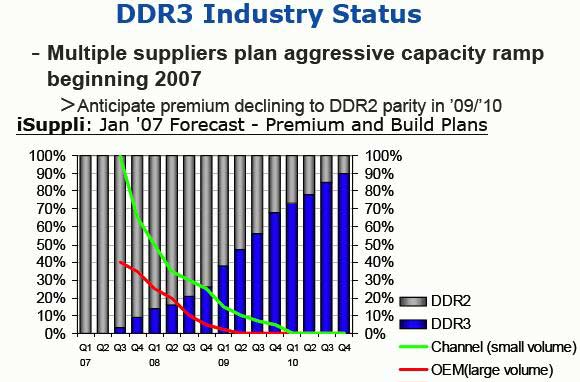

Розглядаючи графік прогнозованого співвідношення виробництва оперативної пам'яті DDR2 і DDR3, можна зрозуміти, що перехід у найближчому майбутньому до найбільш заощадливої щодо енергоспоживання і швидкій пам'яті неминучий. Але все це лише в перспективі, а сьогодні справи такі, що придбання пам'яті DDR3 економічно не доцільно через її високу вартість, яка не відповідає приросту швидкодії. Так, вартість модулів DDR3 приблизно в два рази перевищує вартість оверлокерських варіантів DDR2, які трохи відстають щодо заявленої швидкодії. Безумовно, ціна на DDR3 з зростанням масштабів її виробництва почне знижуватися, тому деякі «завбачливі» користувачі вже звернули свою увагу на платформи з можливістю застосування різних типів пам'яті. І одним з таких варіантів є материнська плата GIGABYTE GA-P35C-DS3.

GIGABYTE GA-P35C-DS3

Специфікація материнської плати GIGABYTE GA-P35C-DS3:

Виробник

GIGABYTE

Модель

GA-P35C-DS3

Північний міст

Intel P35

Південний міст

Intel ICH9

Процесорний роз’єм

LGA775

Підтримувані процесори

Intel Core 2 Extreme Quad-Core / Core 2 Duo / Intel Pentium Extreme / Intel Pentium D

Системна шина, МГц

1600 (O.C.)/1333/1066/800 МГц

Пам'ять, яка використовується

  • DDR3 1333/1066/800 МГц
  • DDR2 1066/800/667 МГц

Підтримка пам'яті

  • 2 х 1,5 В DDR3 DIMM двоканальної архітектури до 4 Гб
  • 4 x 1,8 В DDR2 DIMM двоканальної архітектури до 8 Гб
  • Перелік підтримуваних модулів пам'яті дивіться тут.

Слоти розширення

  • 1 x PCI-E x16
  • 3 x PCI-E x1
  • 3 x PCI 2.2

Дискова підсистема

  • Південний міст ICH9 підтримує:
  • 4 x Serial ATA 3.0Гб/с
  • Додатковий контролер JMicron 368 підтримує:
  • 1 x Ultra DMA 133 / 100/66/33

Звукова підсистема

  • Кодек 8-канальнго звуку Realtek ALC889A
  • High Definition Audio
  • Підтримка S/PDIF In/Out

Підтримка LAN

Мережний контролер RTL 8111B (10/100/1000 Mbit)

Живлення

  • 24-контактний роз’єм живлення ATX
  • 4-контактний ATX12V роз’єм живлення

Охолодження

Алюмінієві радіатори на північному і південному мостах

Роз’єми для вентиляторів

  • 1 x CPU
  • 3 x корпусних вентилятори

Зовнішні порти I/O

  • 2 x PS/2 порти для підключення клавіатури і миші
  • 1 x коаксіальний S/PDIF вихід
  • 1 х оптичний S/PDIF вихід
  • 8 x USB 2.0/1.1 порти
  • 1 x LAN (RJ45)
    8 канальний аудіо вихід

Внутрішні порти I/O

  • 4 x USB
    1 x LPT
  • 1 x COM
  • 1 x Floppy disk
  • 4 х SATA
  • 1 x IDE
  • 1 x CD вхід
  • 1 x S/PDIF вхід
  • 1 x S/PDIF вихід
  • Power LED header
  • Chassis Intrusion

BIOS

8 Mb Flash ROM, Award BIOS, Pn 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b

Можливості розгону

  • Зміна частоти: FSB , PCI-Express, пам'яті.
  • Зміна напруги на: процесорі, пам'яті, шині FSB, PCI-E, північному мосту,

Фірмові технології

  • @BIOS
  • Download Center
  • Q-Flesh
  • Easy Tune
  • Xpress Install
  • Xpress Recovery2
  • Virtual Dual BIOS

Комплектація (важливе)

  • 2 x SATA кабель
  • 1 x UltraDMA 133/100/66 кабель
  • 1 x FDD кабель
  • 1 х брекет з двома портами SATA
  • Інструкція
  • 1 х CD з драйверами

Форм-фактор Розміри, мм

  • ATX
  • 305 x 245

Сайт виробника

          http://www.gigabyte.com.tw/

GIGABYTE GA-P35C-DS3

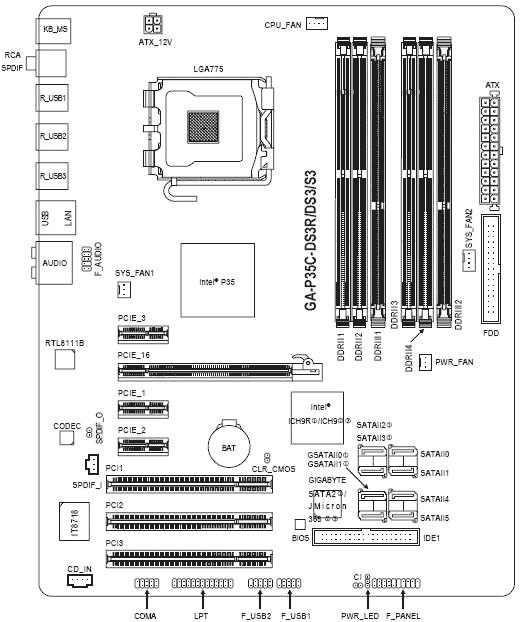

Наведена структурна схема є узагальненою для моделей GA-P35C-DS3R, GA-P35C-DS3, GA-P35C-S3. Функціонально відмінності між ними полягають в тому, що на GA-P35C-DS3R є вісім SATA портів замість чотирьох, як на моделях GA-P35C-DS3 і GA-P35C-S3, завдяки використанню південного мосту ICH9R, що підтримує RAID-масиви. А модель GA-P35C-S3 є спрощеною версією GA-P35C-DS3 у першу чергу за рахунок використання здешевлених комплектуючих, наприклад, менш довговічних конденсаторів з рідким електролітом.

GIGABYTE GA-P35C-DS3

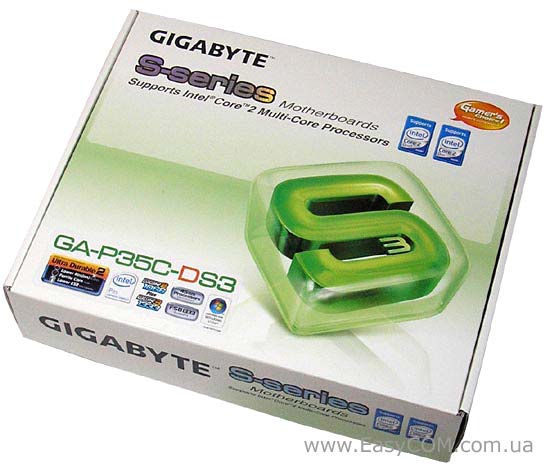

Материнська плата впакована в гарно оформлену картонну коробку, на якій зазначена підтримка пам'яті DDR2-1066 і DDR3-1333, а також нових процесорів, виконаних по 45 нм технології і на 1333 МГц системній шині.

GIGABYTE GA-P35C-DS3

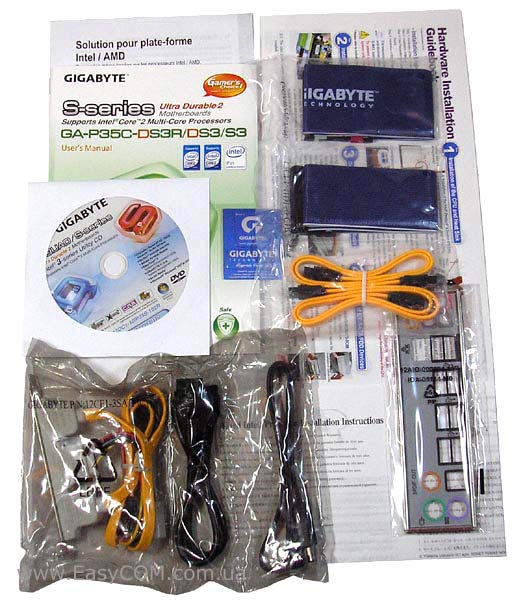

В комплект материнської плати GIGABYTE GA-P35C-DS3 входить:

  • CD-диск з драйверами;
  • посібник користувача, коротка інструкція з встановлення,
  • шлейф FDD;
  • шлейф UltraDMA 133/100/66;
  • два шлейфи Serial ATA;
  • брекет з двома портами SATA і роз’ємом живлення;
  • кабель даних SATA і кабель живлення пристроїв з SATA;
  • заглушка панелі введення-виводу;
  • наклейка.

GIGABYTE GA-P35C-DS3

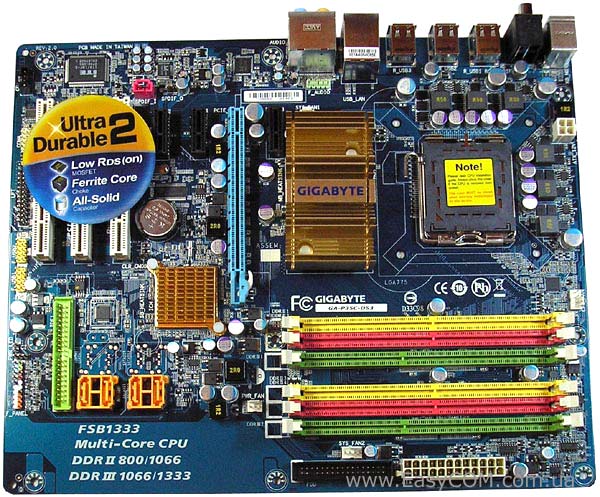

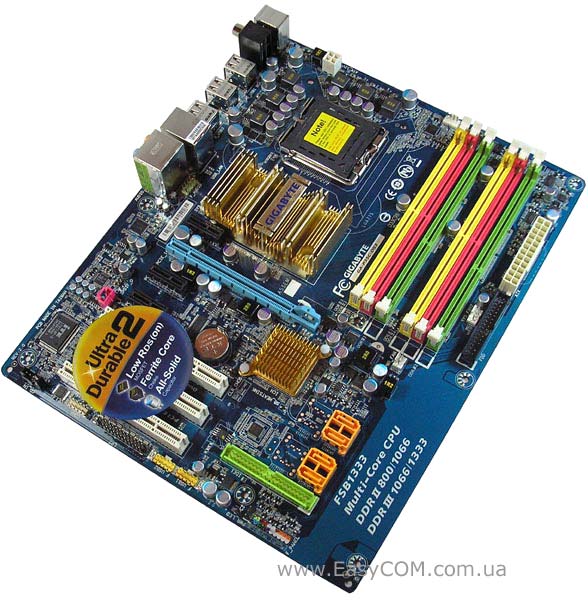

Материнська плата GIGABYTE GA-P35C-DS3 добре скомпонована - роз’єми живлення розташовані по краю плати, а засувки слотів оперативної пам'яті не будуть перекриватися відеокартою. На платі GIGABYTE GA-P35C-DS3 встановлені тільки надійні конденсатори з твердотілим електролітом. Слотів оперативної пам'яті всього шість - чотири для пам'яті DDR2 і два зелених для DDR3. Північний міст прохолоджується відносно великим алюмінієвим радіатором, а на південному мосту, що гріється менше, встановлений невеликий радіатор.

GIGABYTE GA-P35C-DS3

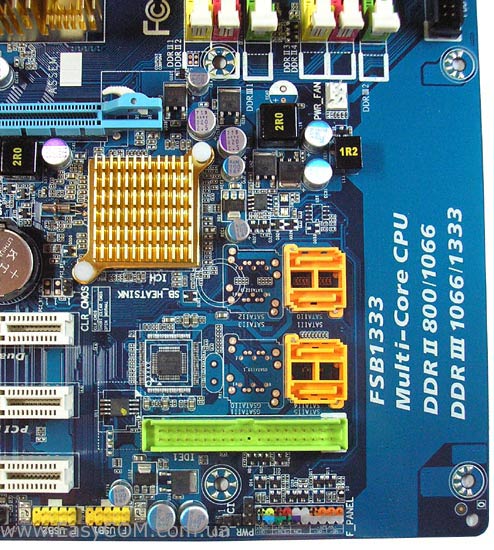

Південний міст Intel ICH9 підтримує чотири порти SATA II без можливості формування RAID-масивів, а додатковий контролер JMicron 368 підтримує тільки один IDE роз’єм. Роз’єм фронт-панелі має кольорове маркування, що полегшує процес підключення відповідних проводів. Портів USB всього дванадцять, але тільки чотири з них внутрішні, а інші вісім виведені на задню панель. Джампер скидання BIOS розташований не дуже зручно біля радіатора південного мосту.

GIGABYTE GA-P35C-DS3

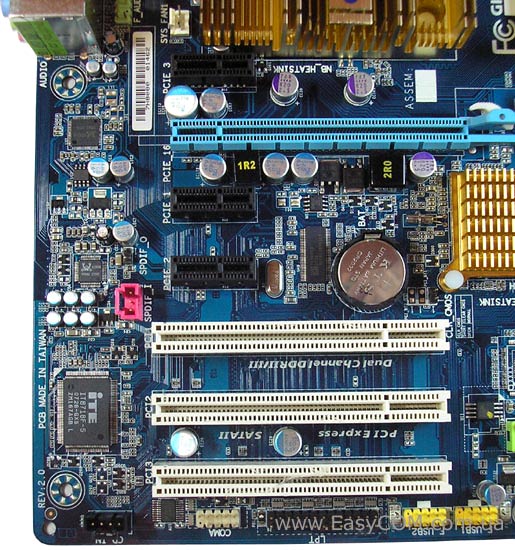

Материнська плата має три слота PCI, три PCIE х1 і тільки один слот для відеокарти PCIE х16. Крім цього, на материнській платі GIGABYTE GA-P35C-DS3 розпаяний восьмиканальный звуковий кодек Realtek ALC 889A і мережний контролер RTL 8111B, що підтримує режими 10/100/1000 Мбіт/с.

GIGABYTE GA-P35C-DS3

Стабілізатор живлення процесора на материнській платі GIGABYTE GA-P35C-DS3 шестиканальний. Кожен канал включає два потужних польових транзистори NTMFS4835N (30В, 5мОм, 104А) і один NTMFS4744N (30В, 14мОм, 53А), а також дросель з феромагнітною серцевиною.

GIGABYTE GA-P35C-DS3

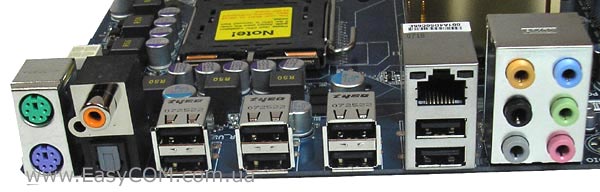

На задній панелі виведені наступні порти: два PS/2 для клавіатури і миші, паралельний (LPT), шість аудіо портів, вісім роз’ємів USB, роз’єм RJ45 для мережних з'єднань, COM-порт, коаксіальний і оптичний S/PDIF.

GIGABYTE GA-P35C-DS3

До плати можна підключити чотири вентилятори, два з яких 4-контактні для процесора і корпусного вентилятора SYS_FAN2, і ще два 3-контактні. Роз’єм процесорного кулера трохи віддалений від LGA775 і знаходиться у верхній частині, біля слотів пам'яті. А інші роз’єми розосереджені в середній частині материнської плати.

BIOS

В материнській платі GIGABYTE GA-P35C-DS3 використовується Award BIOS Phoenix.

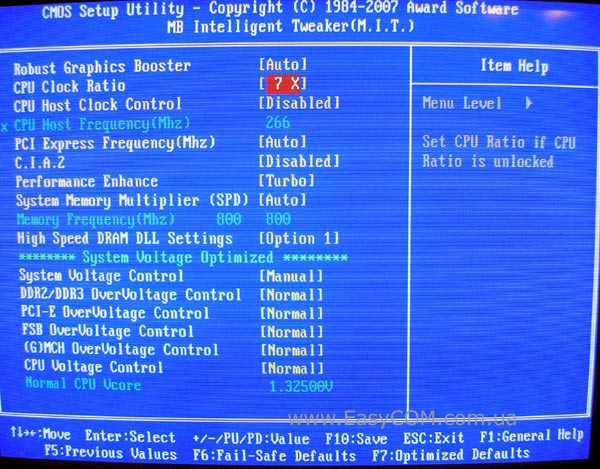

Всі налагодження стосовно розгону знаходяться в окремому розділі MB Intelligent Tweaker (M. I. T.).

GIGABYTE GA-P35C-DS3

Налагодження, необхідні для розгону, зібрані в розділі «MB Intelligent Tweaker».

Параметр

Назва меню

Діапазон

Крок

Технології

Robust Graphics Booster

Auto, Fast, Turbo



Фірмова технологія інтелектуального розгону

C. I. A. 2

Cruise - 5 або 7%
Sports - 7 або 9%
Racing - 9 або 11%
Turbo - 15 або 17%
Full Thrust - 17 або 19%



Процесорний множник

CPU Clock Control

6-max



Частота системної шини

CPU Host Frequency

100-700 МГц

1

Частота шини PCI Express

PCI Express Frequency

90-150

1

Дільник для пам'яті

System Memory Multiplier (SPD)

2.5/3.0/4.0/2.0/2.4/

3.2/3.33/4.0



Конфігурації таймінгів

Hight Speed DRAM DLL Settings

Option 1

Option 2



Таймінги



CAS Latency, RAS to CAS, RAS Precharge, tRAS, tRRD, Rank Write to Read, Write to Precharge, Refresh to ACT, Read to Precharge, tRD, tRD Phase Adjustment

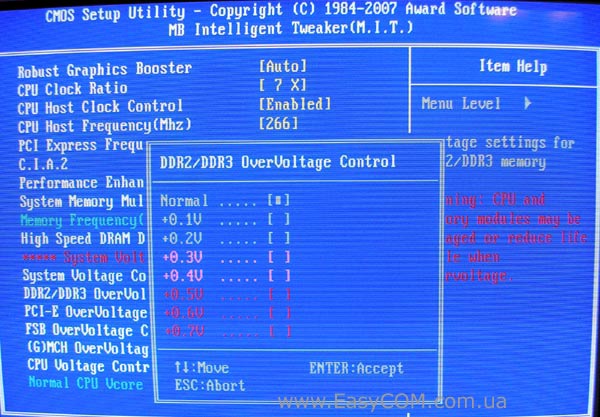

Напруга на модулях пам'яті

DDR2/DDR3 OverVoltage Control

Від +0,1 до +0,7 В

0,1 В

Напруга на шині PCI-E

PCI-E OverVoltage Control

Від +0,1 до +0,3 В

0,1 В

Напруга на шині FSB

FSB OverVoltage Control

Від +0,1 до +0,3 В

0,1 В

Напруга на північному мосту

MSH OverVoltage Control

Від +0,1 до +0,3 В

0,1 В

Напруга процесора

CPU Voltage Control

0, 5125-1,6 В
1,6 - 2,0 В

0,00625 В
0,2 В

GIGABYTE GA-P35C-DS3

GIGABYTE GA-P35C-DS3

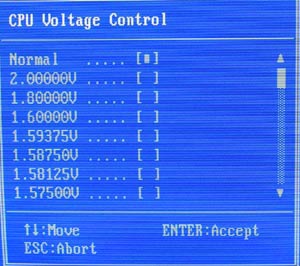

Налагодження напруги живлення процесора має змінний крок. Понад 1,6 В він збільшується до 0,2 В.

GIGABYTE GA-P35C-DS3

У розділі «Advanced BIOS Features» маємо наступні технології:

«HDD S.M.A.R.T. Capability» - діагностика стану жорсткого диску S.M.A.R.T. ( Self-Monitoring Analysis and Reporting Technolodgy).

«Limit CPUID Max. to 3» - дана опція необхідна при використанні процесорів нової архітектури Core 2 Duo спільно зі старими операційними системами, такими як Windows 95/98/Me. При її активуванні (Enable) занижується «ідентифікаційний номер» (CPUID) процесора, що стандартно ініціалізується операційною системою при завантаженні. Це дозволяє не включати нові інструкції процесора, які «не зрозумілі» операційним системам, і таким чином уникнути конфлікту.

«CPU Enhanced Halt (C1E)» - технологія енергозбереження Intel SpeedStep, що змінює множник процесора.

« No-Execute Memory Protect» - відключення програмно-апаратного механізму захисту від переповнення буфера процесора, механізму, який використовують багато програмам-вірусів для завдання збитків або проникнення в систему.

«CPU Thermal Monitor 2 (TM2)» - спостереження за температурою процесора і у випадку його перегріву введення комплексу заходів, таких як пропуск тактових імпульсів, зниження тактової частоти і робочої напруги, що запобігають виходу системи з ладу;

«CPU EIST Function» - технологія енергозбереження, що дозволяє зменшувати напругу живлення і тактову частоту процесора під час низького навантаження.

«Virtualization Technology» - технологія, що дає можливість віртуальним машинам отримати доступ до апаратних ресурсів.

GIGABYTE GA-P35C-DS3

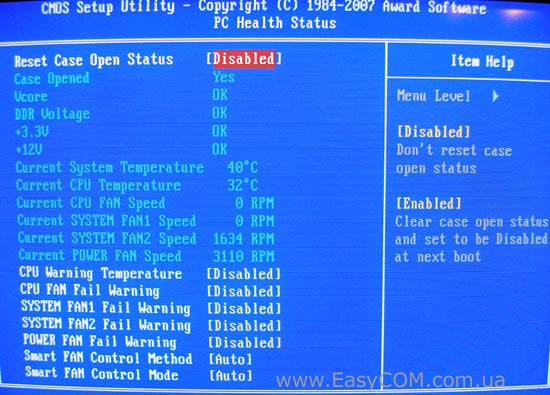

У розділі PC Health Status можливе контролювання наступних параметрів системи:

  • чи корпус в закритому стані
  • нормальну величину напруги живлення ядра процесора і оперативної пам'яті;
  • нормальну величину напруги основних ліній живлення 3.3В, 12В;
  • температуру материнської плати і процесора;
  • швидкість обертання процесорного кулера, і трьох інших вентиляторів у корпусі;

Крім цього, в налаштуванні «CPU Warning Temperature» можна задати критичну температуру процесора, при якій буде виводитися аварійне попередження. У пункті «Smart FAN Control Method» активується функція автоматичного регулювання швидкістю кулера, а в наступному пункті «Smart FAN Control Method» можна визначити тип напруги живлення вентилятора - постійне або імпульсне PWM.

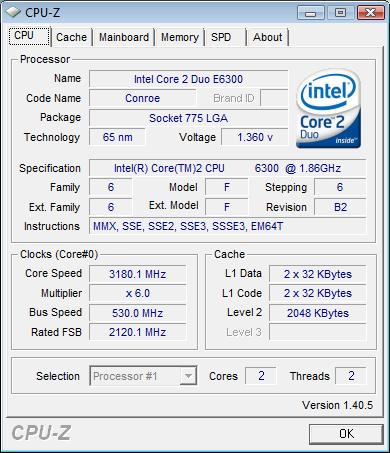

Підбираючи максимальну стабільну частоту системної шини, материнську плату GIGABYTE GA-P35C-DS3 вдалося запустити при частоті, яка  відповідає 530 МГц. Враховуючи також те, що взагалі маємо великий набір налаштувань в BIOS, можна теоретично констатувати відмінний розгінний потенціал системи на цій платформі.

Тестування

Для перевірки можливостей материнських плат використали наступне обладнання.

Процесор

Intel Core 2 Duo E6300 (LGA775, 1,86 ГГц, L2 2 Мб)

Кулер

Thermaltake Sonic Tower ( CL-P0071) + Akasa AK-183-L2B 120 мм

Оперативна пам'ять

2x DDR2-800 1024 Mб PQI PC6400

Відеокарта

EVGA GeForce 8600GTS 256 Mб DDR3 PCI-E

Жорсткий диск

Samsung HD080HJ, 80 Гб, SATA-300

Оптичний привід

ASUS DRW-1814BLT SATA

Блок живлення

Chieftec CFT-500-A12S 500W, 120 мм вентилятор

Корпус

CODEGEN M603 MidiTower, 2х 120 мм вентилятори на вдув/видув

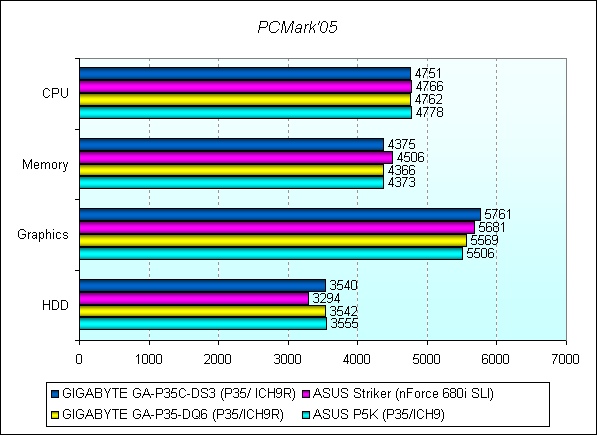

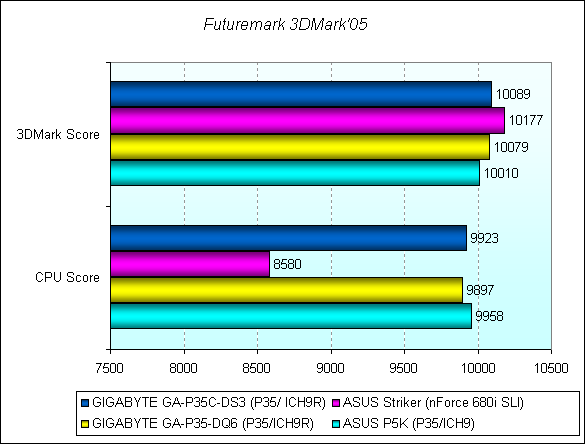

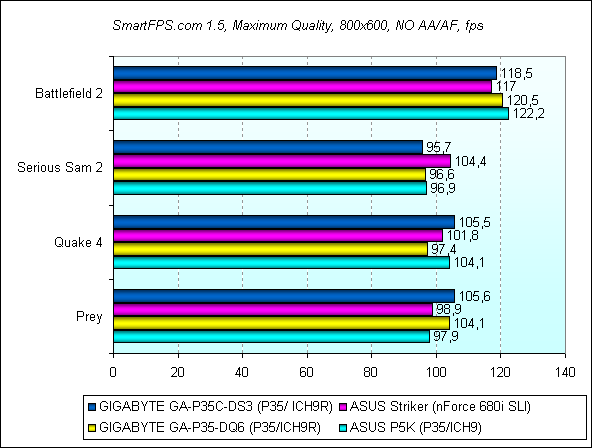

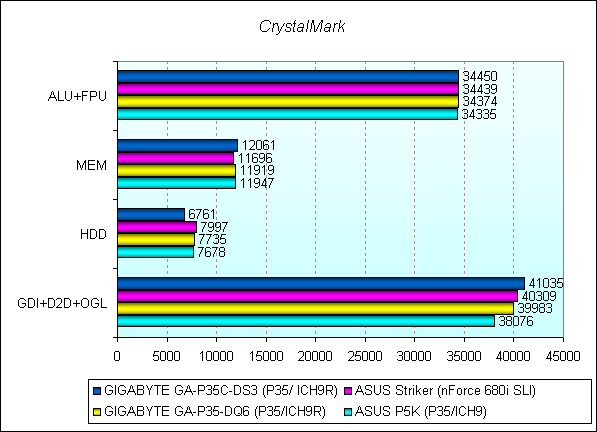

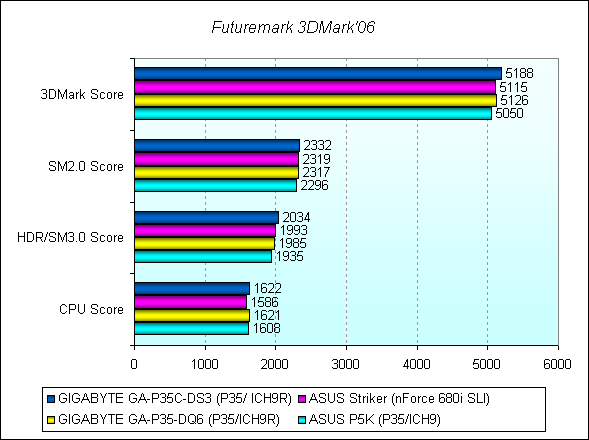

Материнська плата GIGABYTE GA-P35C-DS3 показує відмінний рівень продуктивності.

Висновки

Материнська плата GIGABYTE GA-P35C-DS3 має високу продуктивність і має відмінні можливості розгону. Певно, вона володіє двома додатковими слотами для оперативної пам'яті DDR3, яку купувати зараз доцільно лише, хіба що, для підтримки свого іміджу. Оскільки різниця у вартості між материнськими платами GIGABYTE з додатковими слотами DDR3 і без них не занадто велика, то деякі «ентузіасти» цілком можуть обрати цю платформу з прицілом на майбутнє. Хоча, в більшості випадків користувачам простіше збільшити об'єм пам'яті, ніж її заміни.

Позитивні якості:

  • висока продуктивність;
  • протестована здатність роботи при частоті FSB 530 МГц;
  • прийнятна вартість;
  • підтримка пам'яті DDR3;
  • підтримка процесорів Intel Penryn, виконаних по 45 нм технології;
  • велика кількість налаштувань BIOS, необхідних для розгону;
  • 8-канальний звук High Difinition Audio.

Недоліки:

  • відсутність контролера FireWire;
  • відсутність підтримки RAID-масивів.

Автор: Дмитро Масюк
Переклад: Анна Смірнова

Висловлюємо подяку фірмі ТОВ ВФ Сервіс (м. Дніпропетровськ) за надані для тестування материнські плати.
