Огляд материнської плати GIGABYTE GA-P35-DS3L

В цьому огляді ми розглянемо материнську плату GIGABYTE з S-серії з відміткою «Gamer 's Choice» GIGABYTE GA-P35-DS3L. Функціонально ця плата відрізняється від раніше розглянутої нами GIGABYTE GA-P35-S3 (Rev 1.0) лише меншим числом роз’ємів SATA і повною відсутністю підтримки RAID-масивів. Оскільки вартість «урізаної» версії також трохи менша, то ми вважаємо, що є сенс розібратися, чи потрібно переплачувати користувачам, яким цілком буде достатньо і чотирьох роз’ємів SATA. А також, чи тільки в цьому відмінності GIGABYTE GA-P35-DS3L і GIGABYTE GA-P35-S3 (Rev 1.0)?

GIGABYTE GA-P35-DS3L

Специфікація материнської плати GIGABYTE GA-P35-DS3L:

Виробник

GIGABYTE

Модель

GA-P35-DS3L (Rev 1.0)

Північний міст

Intel P35

Південний міст

Intel  ICH9

Процесорний роз’єм

LGA775

Підтримувані процесори

Intel Core 2 Extreme Quad-Core / Core 2 Duo / Intel  Pentium  Extreme / Intel  Pentium D

Системна шина, МГц

1333 /1066 / 800  МГц

Використовувана пам'ять

DDR2 1066 /800 / 667 МГц

Підтримка пам'яті

4 x 240-контактних DIMM  двоканальної архітектури до 8 Гб

Слоти розширення

1 x PCI-E x16
3 x PCI-E x1
3 x PCI 2.2

Дискова підсистема

Південний міст ICH9 підтримує:
4 x Serial ATA 3.0Гб/с

Додатковий контролер JMicron 368 підтримує:
1 x Ultra DMA 133 / 100/66/33

Звукова підсистема

Кодек 8-канальнго звуку Realtek ALC888
High Definition Audio
Підтримка S/PDIF In/Out

Підтримка LAN

Мережний контролер RTL 8111B (10/100/1000 Mbit)

Живлення

24-контактний роз’єм живлення ATX
4-контактний ATX12V роз’єм живлення

Охолодження

Алюміньові радіатори на північному і південному мосту

Роз’єми для вентиляторів

1 x CPU
3 x корпусних вентилятори

Зовнішні порти I/O

1 x Паралельний порт принтера
2 x PS/2 порти для підключення клавіатури і миші
1 x коаксіальний S/PDIF вихід
1 х оптичний S/PDIF вихід
4 x USB 2.0/1.1 порти
1 х COM порт
1 x LAN (RJ45)
8 канальний аудіо вихід

Внутрішні порти I/O

8 x USB
1 x Floppy disk
4 х SATA
1 x IDE
1x S/PDIF вихід роз’єм
1 x CD вхід
1 x S/PDIF вхід
1 x S/PDIF вихід
Power LED header
Chassis Intrusion

BIOS

8 Mb Flash ROM, Award BIOS, Pn 1.0a, DMI 2.0, SM BIOS 2.3, ACPI 1.0b

Можливості розгону

Зміна частоти: FSB , PCI-Express, пам'яті.
Зміна напруги на: процесорі, пам'яті, шині FSB, PCI-E, північному мосту,

Фірмові технології

@BIOS
Download Center
Q-Flesh
Easy Tune
Xpress Install
Xpress Recovery2
Virtual Dual BIOS

Комплектація (важливе)

2 x SATA кабель
1 x UltraDMA 133/100/66 кабель
1 x FDD кабель
Інструкція
1 х CD з драйверами

Форм-фактор Розміри, мм

ATX  12"x 9.6"
305 x 210

Сайт виробника

http://www.gigabyte.com.tw/

Свіжа версія BIOS і драйверів може бути завантажена з офіційної сторінки.

Середня вартість

Подивитися в price.ua.
Подивитися в price.ru.

Все цены на GIGABYTE GA-P35-DS3L

GIGABYTE GA-P35-DS3L

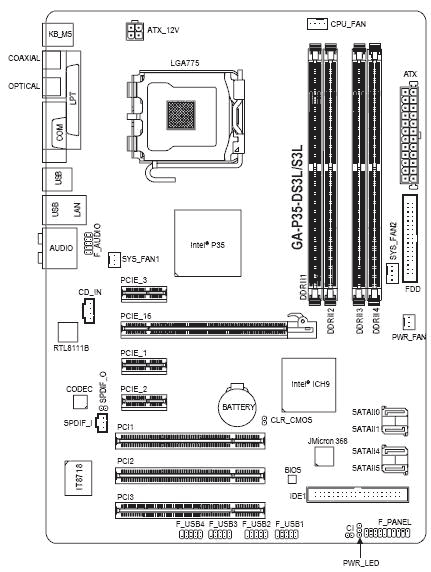

Загальна побудова материнської плати GIGABYTE GA-P35-DS3L наведена схематично.

GIGABYTE GA-P35-DS3L

Материнська плата впакована в гарно оформлену картонну коробку, на якій зазначена підтримка пам'яті DDR 2-1066, процесорів з чотириядерною архітектурою і на 1333 МГц системної шини.

GIGABYTE GA-P35-DS3L

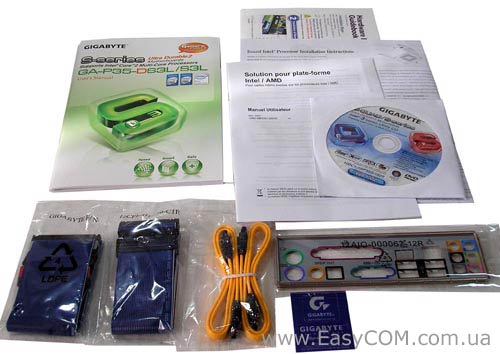

Материнську плату GIGABYTE GA-P35-S3 вкомплектували по мінімуму, не побажали навіть додати перехідник живлення до пристроїв SATA. В комплект входить:

  • материнська плата;
  • CD-диск з драйверами до Windows Vista;
  • посібник користувача, коротка інструкція з встановлення,
  • шлейф FDD,
  • шлейф UltraDMA 133/100/66;
  • два шлейфи Serial ATA;
  • заглушка панелі вводу-виводу.

GIGABYTE GA-P35-DS3L

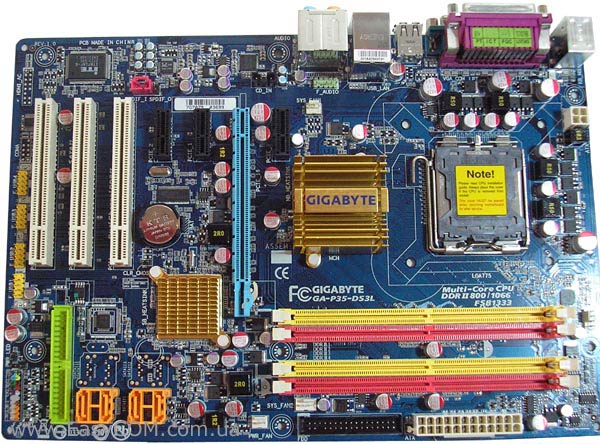

Материнська плата GIGABYTE GA-P35-DS3L з комплектації елементів багато в чому повторює добре скомпоновану старшу модель GIGABYTE GA-P35-S3. Але все-таки вона має зміни. З позитивних змін відзначимо використання конденсаторів тільки з твердотілим електролітом. А ось система охолодження північного мосту помітно зменшилася. Розмір алюміньового радіатора став одразу у два рази меншим. На південному мосту, який не сильно гріється, встановлений невеликий радіатор.

GIGABYTE GA-P35-DS3L

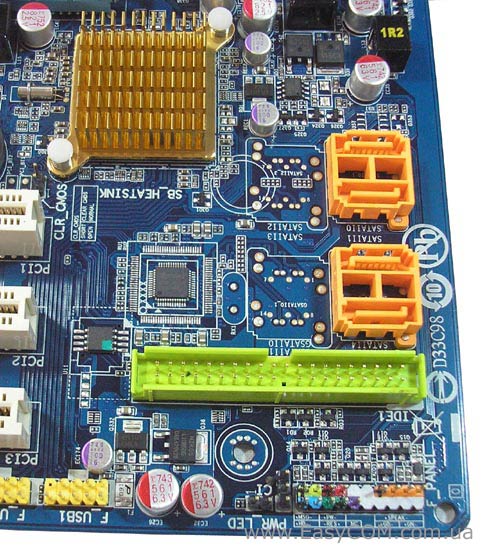

Південний міст Intel ICH9 підтримує чотири порти SATA II, без можливості формування RAID-масивів. Місце додаткового JMicron JMB363, зайняв урізаний більш компактний JMicron 368, який підтримує лише один IDE роз’єм і тому у  материнської плати GIGABYTE GA-P35-DS3L немає можливості організовувати SATA RAID-масиви. Роз’єм фронт-панелі має кольорове маркування, що полегшує процес підключення.

GIGABYTE GA-P35-DS3L

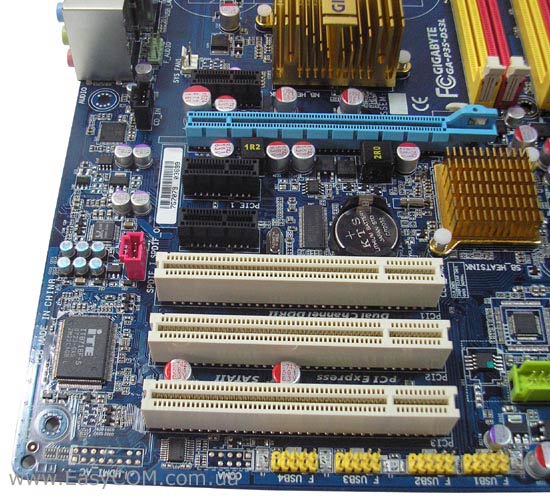

Материнська плата має три слота PCI, три  PCIE х1 і тільки один слот для відеокарти PCIE х16. Портів USB всього дванадцять, роз’єми восьми з них розташовані в ряд по нижньому краю материнської плати, а інші виведені на задню панель.  Восьмиканальний звуковий кодек Realtek ALC 888 і мережний  контролер  RTL 8111B, який підтримує режими 10/100/1000, розташовані на правому краю.

GIGABYTE GA-P35-DS3L

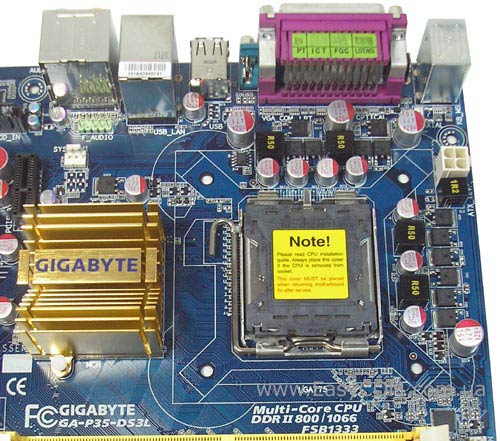

Стабілізатор живлення процесора материнської плати GIGABYTE GA-P35-DS3L став менш потужним, ніж в GA-P35-S3. Число фаз зменшилося до чотирьох, а в якості MOSFET встановлені більш дешеві 2SK3918 (25В, 7,5мОм, 48А). Аудіо роз’єм фронт-панелі розташован біля панелі введення-виводу і підтримує підключення як у форматі HDA, так і AC'97.

GIGABYTE GA-P35-DS3L

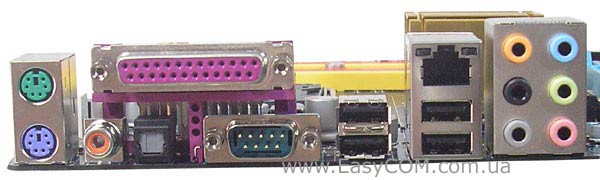

На задню панель виведені наступні порти: два PS/2 для клавіатури і миші, паралельний (LPT),  шість аудіо портів, чотири роз’єми USB, роз’єм RJ45 для мережних з'єднань, COM порт,  коаксіальний і оптичний S/PDIF.

GIGABYTE GA-P35-DS3L

До плати можна підключити чотири вентилятори, два з яких 4-контактні для процесора і корпусного вентилятора, а ще два - трьохконтактні. Роз’єм процесорного кулера трохи віддалений від LGA775 і знаходиться у верхній частині, біля слотів пам'яті. Два роз’єми для корпусних вентиляторів знаходяться по середині плати з правого краю, і ще один біля північного мосту.

BIOS

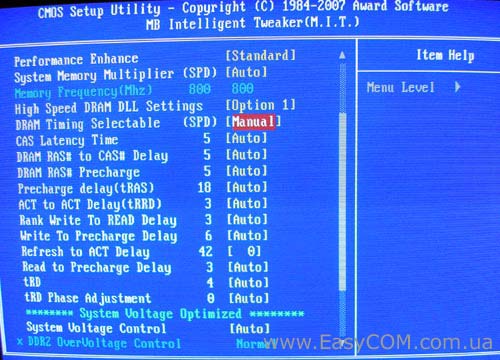

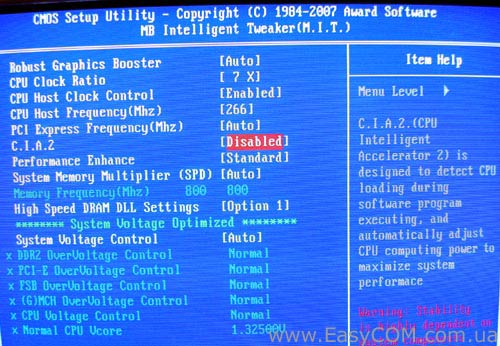

В материнській платі GIGABYTE GA-P35-DS3L використовується  Award BIOS Phoenix. Всі налагодження, які стосуються розгону, знаходяться в окремому розділі MB Intelligent Tweaker (M. I. T.).

Можливості розгону:
- Robust Graphics Booster - технологія, яка слугує для збільшення продуктивності графічного прискорювача і пам'яті.
- Зміна множника процесора від 6х до мах;
- Зміна тактової частоти FSB від 100 до 700 МГц з кроком 1 МГц (ручне введення);
- Зміна частоти шини PCI Express від 90 до 150 МГц з кроком 1 МГц.
- C.I.A. 2 ( CPU Intelligent Accelerator 2) – технологія, яка  автоматично налагоджує систему на максимальну продуктивність. C.I.A 2 дозволяє динамічно змінювати частоту системної шини залежно від завантаження процесора. Ступінь розгону буде залежати від обраного одного з п'яти режиму, що підвищує частоту від 5% до 19%.
- Perfomance Enhance - дозволяє встановлювати рівень настроювання таймінгів оперативної пам'яті, від яких прямо залежить продуктивність.

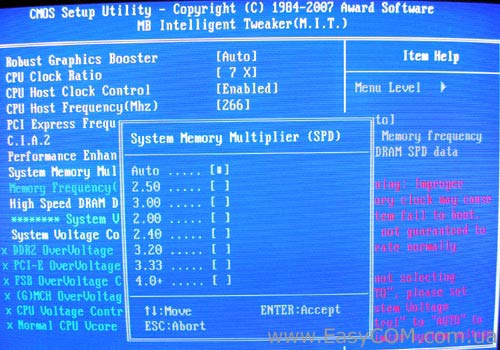

 - Вибір робочої частоти пам'яті за допомогою дільників:2,5; 3,0; 2,0;2,4; 3,33; 4+;

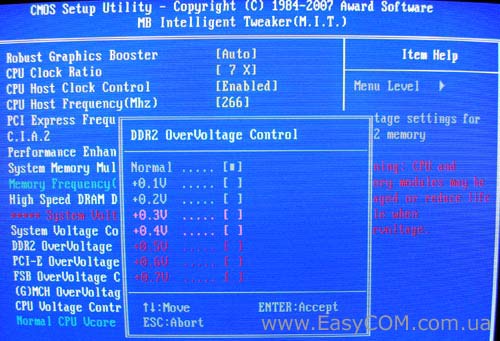

- Збільшення напруги живлення пам'яті DDR2 на 0,1; 0,2; 0,3; 0,4; 0,5; 0,6; 0,7 В.

- Налагодити таймінгі пам'яті одразу невийде. Тому, щоб активувати доступ до них, потрібно натиснути «Ctrl+F1» у головному меню BIOS.
- Збільшення напруги PCI-E на 0,1; 0,2; 0,3В.
- Збільшення напруги сигналів шини FSB на  0,1В; 0,2В; 0,3В.
- Збільшення напруги живлення північного мосту на 0,1В; 0,2В; 0,3В.
- Зміна напруги живлення ядра процесора від 0,5125 В до 2,0 В з кроком  0,00625 В.

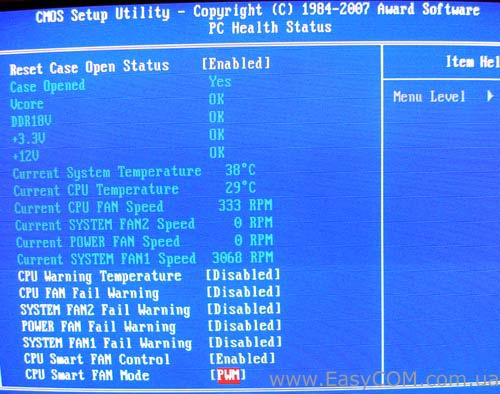

В розділі PC Health Status проводиться контроль наступних параметрів системи:
- стану корпусу (відкритий/закритий);
- нормальної величини напруги живлення ядра процесора і оперативної пам'яті;
- нормальної величини напруги основних ліній живлення 3.3В, 12В;
- температурою материнської плати і процесора;
- швидкістю обертання процесорного кулера, і трьох інших вентиляторів в корпусі.

Крім цього в налагодженнях «CPU Warning Temperature» можна задати критичну температуру процесора, при якій буде виводитися аварійне попередження. А в пункті «CPU Smart FAN Control» активується функція автоматичного регулювання швидкістю кулера залежно від температури процесора.

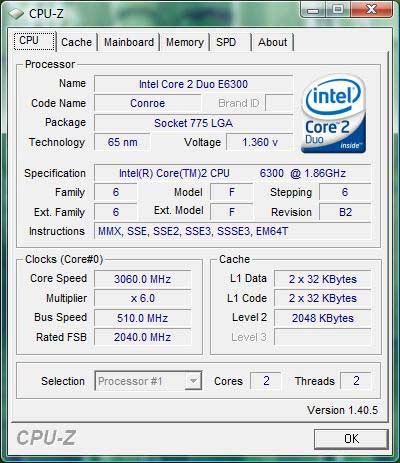

Проводячи стандартну процедуру випробування можливостей системної шини, ми змогли підняти її частоту до 510 МГц. Хоча, можливо, і це не межа, оскільки розгін шини «вперся» у можливості модулів оперативної пам'яті.

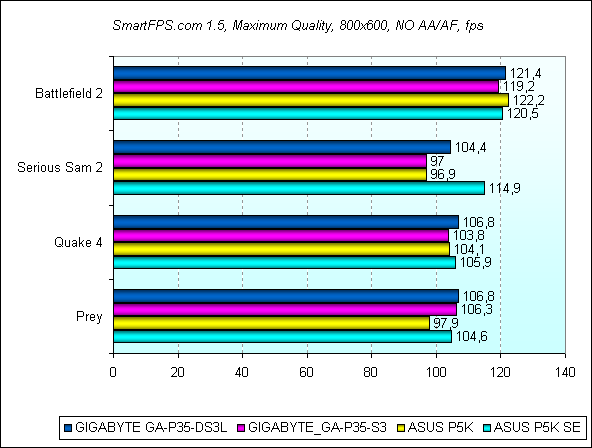

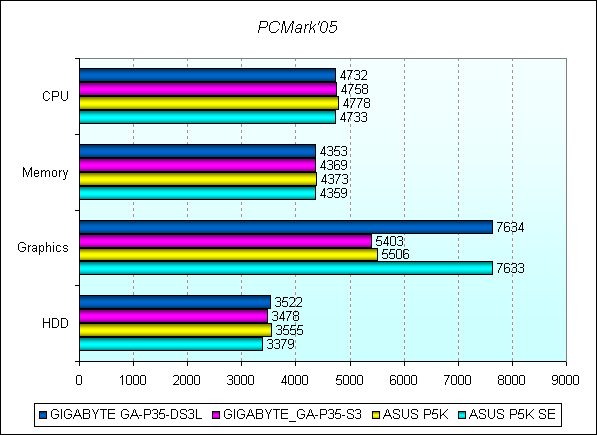

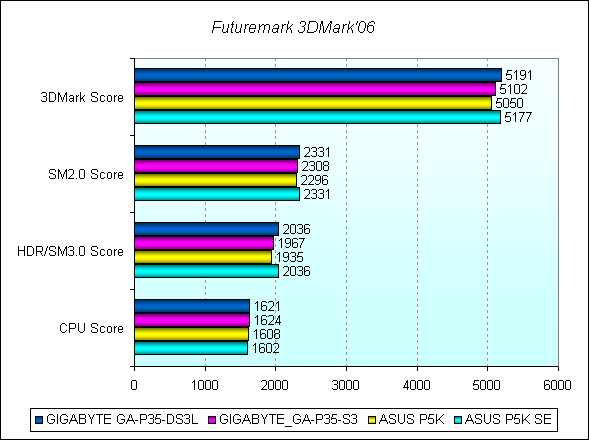

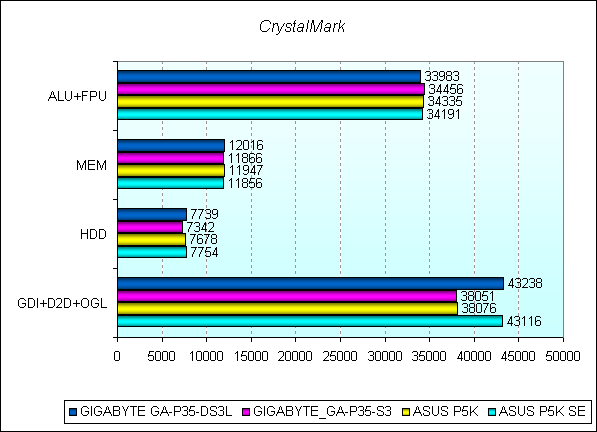

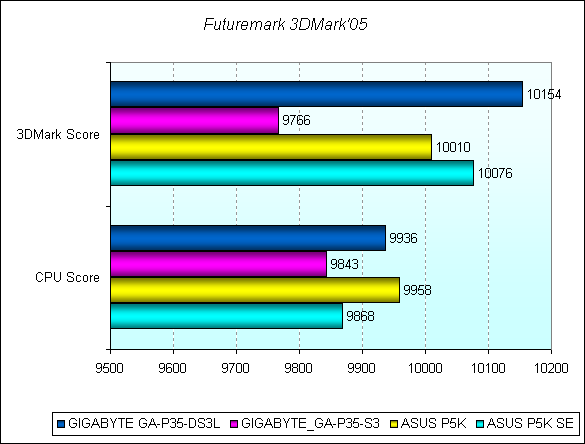

cpu-z GIGABYTE GA-P35-DS3L
